Гост размеры дорожных плит: Характеристики ЖБИ дорожных плит (ГОСТ): размеры, вес, толщина, маркировка
ПДН 14 по стандарту: ГОСТ Р 56600-2015
увеличить изображение
Стандарт изготовления изделия: ГОСТ Р 56600-2015
Плиты дорожные напряженные ПДН 14 могут быть использованы в дорожной сфере как возможность минимизировать затраты при обустройстве дорожного полотна, при этом получив высокопрочные конструкции. Такая дорога отличается долговечностью и надежностью, при этом не требует затрат на ремонт и обслуживание.
Плиты дорожные с предварительным напряжением ПДН 14 — это оптимальный выбор для организации различных покрытий «сложных» грунтов. Данные изделия представляют собой железобетонные элементы повышенной прочности прямоугольного сечения. Плиты выполнены сплошным полотном.
1.Варианты написания маркировки.
Данные изделия ПДН 14 маркируют согласно действующему Стандарту ГОСТ 56600-2015, согласно которой в обозначении должны быть указаны тип изделия и его размерная подгруппа, в маркировку входит обозначение класса напрягаемой арматуры.
1. 2ПДН 14;
2. ПДН 14.
2.Основная сфера применения.

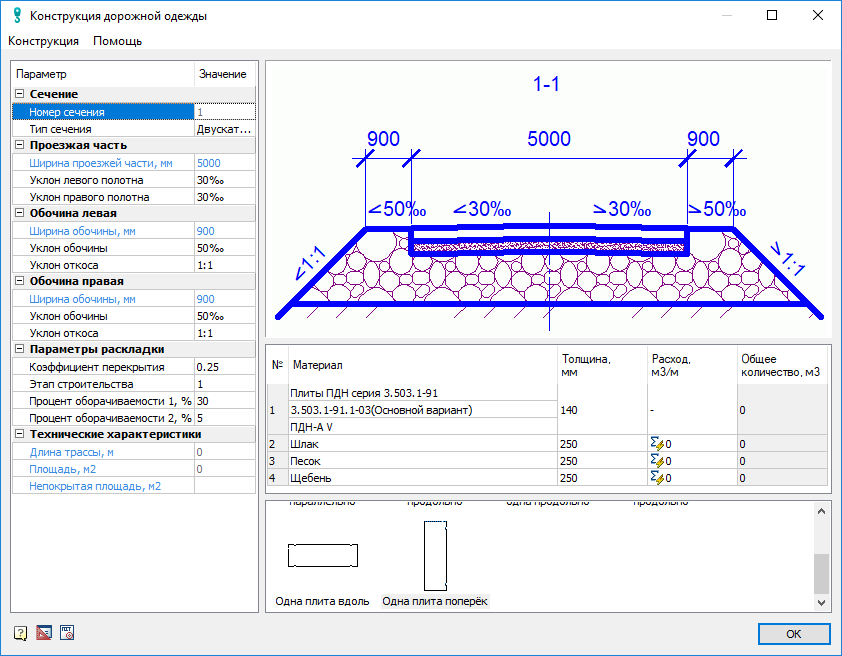

Плиты дорожные ПДН 14 применяют при обустройстве дорог, а также покрытий площадок в аэропортах и на военных полигонах. Так как данные изделия армированы, то они способны воспринимать значительные нагрузки от тяжелой бронированной техники или самолетов. Дорожное полотно получается очень прочным, так как сами плиты весят свыше 2 тонн. Это универсальные железобетонные элементы, применение которых полностью экономически оправдано. За счет жесткого армирования плиты ПДН 14 могут выдерживать сдавливающие и сжимающие деформации от многотонной техники.
Данные плиты ПДН 14 могут быть использованы также и в гражданском строительстве для обустройства стояночных площадок в условиях мягких или просадочных грунтов, в качестве основных изделий для строительства подъездных дорог и покрытий дорожного полотна вспомогательного назначения.
3.Обозначение маркировки изделий.
Напряженные дорожные плиты ПДН 14 маркируют согласно ГОСТ 56600-2015.
1. ПД плиты дорожные;
2. Н — указывает, что данные изделия выполнены напряженными, за счет чего они выдерживают большие нагрузки;
3. 14 — размерная группа.

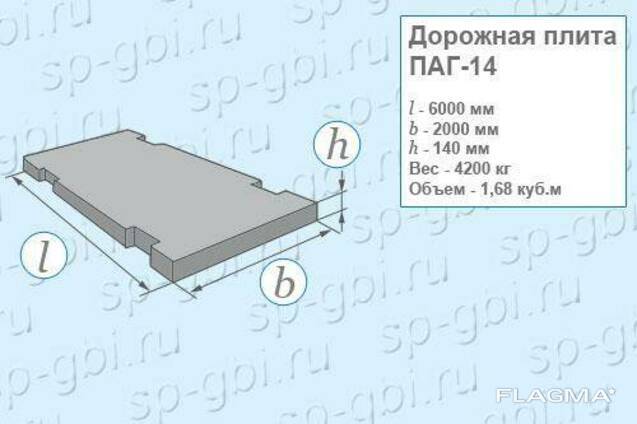

Габаритные размеры плиты составляют 6000х2000х140 , с указанием длины, ширины и высоты.
Дополнительно могут быть указаны: обозначение скошенных бортов буквой «М»; геометрический объем одного изделия составляет 1,68 , объем бетона — 1,68 , масса изделия 4200 . Таким образом, плита ПДН 14 является усовершенствованной дорожной плитой.
4.Основные материалы для изготовления и их характеристики.
Изготовление и производство плит напряженных ПДН 14 осуществляется согласно ГОСТ 56600-2015 по технологии вибропрессования. Для плит используют особо тяжелые бетоны марки по прочности на сжатие М400 согласно ГОСТ 56600-2015. В сырье обязательно должны входит такие компоненты как гравийный щебень, портландцемент и мелкофракционный песок. Данные материалы позволяют получить высокомарочный бетон с высокими эксплуатационными характеристиками. Класс прочности соответствует пределам В27,5.
Для получения более высоких параметров в бетоны добавляют пластификаторы и специальные добавки. Это позволяет получить марку по морозостойкости F200-F300, поэтому плиту допустимо использовать при расчетной температуре до минус 55°C. Марка бетона по водонепроницаемости W6. Предъявляют требования и по стойкости к образованию трещин, для этого в плиты ПДН 14 изготавливают с повышенным запасом прочности.
5.Хранение и транспортировка.
Дорожные напряженные плиты ПДН 14 перевозят в горизонтальном положении в стопке не более 10 плит. Слои прокладывают деревянными подкладками. Хранение ЖБИ-плит осуществляется в штабелях, при этом каждый блок укладывают на подготовленное основание. При разгрузке не допускается сбрасывание или навал плит, так как это ведет к механическому разрушению изделий. Грамотное хранение позволит сохранить элементы в надлежащем состоянии для эксплуатации.
Уважаемые покупатели! Сайт носит информационный характер. Указанные на сайте информация не являются публичной офертой (ст.435 ГК РФ). Стоимость и наличие товара просьба уточнять в офисе продаж или по телефону 8 (800) 500-22-52
Размеры дорожных плит по ГОСТу, маркировка и советы по выбору
Главная » Стройматериалы для дома
Просмотров 206 Обновлено
По сути, дорожные плиты являются альтернативой таким видам покрытия, как асфальт или плитка. Они предназначены для укладки на больших площадях, которые будут подвергаться значительным нагрузкам. Не следует их путать с плитами тротуарными, некоторые из разновидностей которых хоть и отличаются значительными габаритами (до 6 х 2 м), но явно уступают дорожным в предельной нагрузке, так как не рассчитаны на вес тяжелой техники.
Последние же могут выдерживать вес от 10 т и более (как правило, до 30) и нашли применение не только в промышленном строительстве (автотрассы, подъездные пути к объектам, аэродромы и тому подобное). Есть на них спрос и у «частников», которые используют их для обустройства ответвлений от дорог (проселков), ведущих к загородным участкам, стоянок личного автотранспорта и разнообразных площадок, где нагрузка на основу имеет большое значение, а также, к примеру, насыпей по берегам водоемов.
Популярность таких плит объясняется не одними лишь хорошими эксплуатационными характеристиками, а и удобством укладки, ремонтопригодностью покрытия.

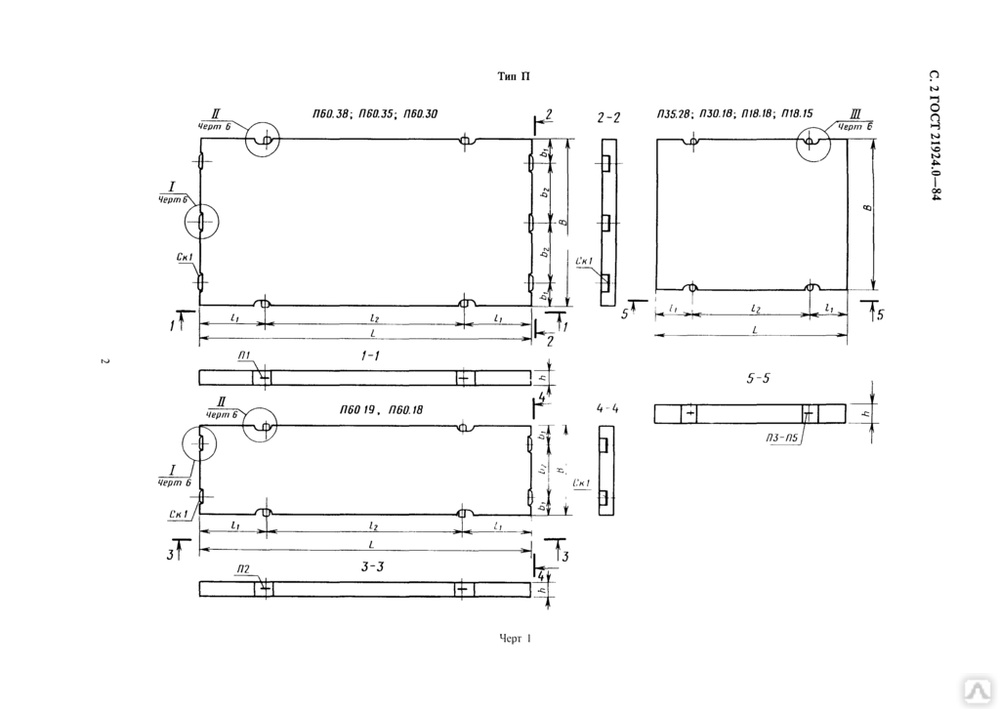

Все характеристики дорожных плит, в том числе, и линейные размеры, регламентируются ГОСТ № 21924.0 от 1984 г.

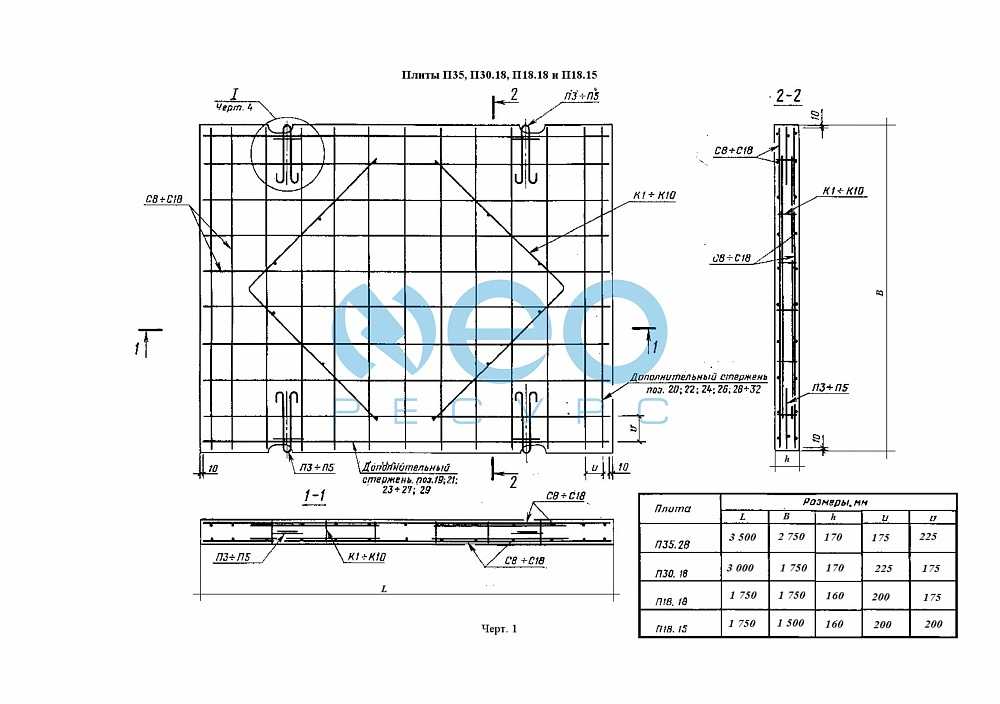

Размеры, предусмотренные Стандартом, выражаются в «мм». Так как ассортимент довольно значительный, приведем лишь предельные значения габаритов. Нужно учесть, что не все Производители их придерживаются, так как каждый из них имеет право разрабатывать свои техусловия на продукцию, не идущие в разрез с требованиями ГОСТ. Поэтому при покупке плит конкретные численные значения необходимо уточнять в точке продажи.
- Длина – от 1 750 до 6 000.
- Ширина – от 1 000 до 3 750.
- Толщина – от 140 до 195.
Специфика производства дорожных плит определяет целесообразность использования того или иного типа в конкретных целях. Поэтому информации только лишь об их размерах будет явно недостаточно. Что еще нужно знать?
Маркировка
Плиты подразделяются на «напряженные» и с «ненапрягаемой арматурой». Их эксплуатация возможна в температурном режиме до –40 0С (естественно, при соблюдении технологии укладки).
Они обозначаются аббревиатурой ПД (плита дорожная) и ПА (аэродромная). Все остальные цифры и буквы расшифровываются так:
- Н – напряженная.
- Г – гофрированная.
- П – для покрытия.

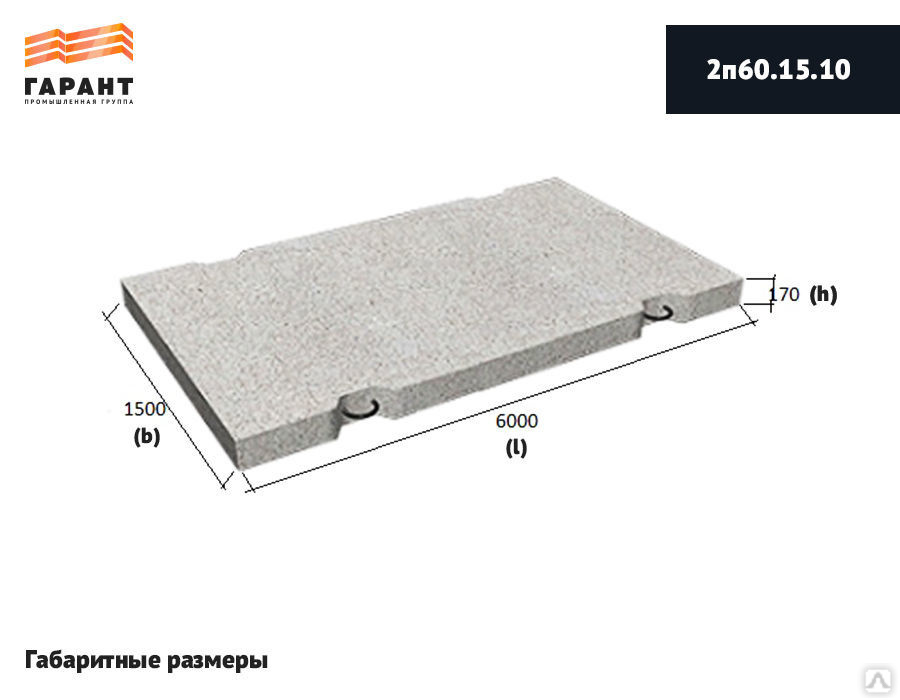

Цифра на первой позиции характеризует тип дорожной плиты: 1П – для объектов постоянных, 2П – для временной укладки.

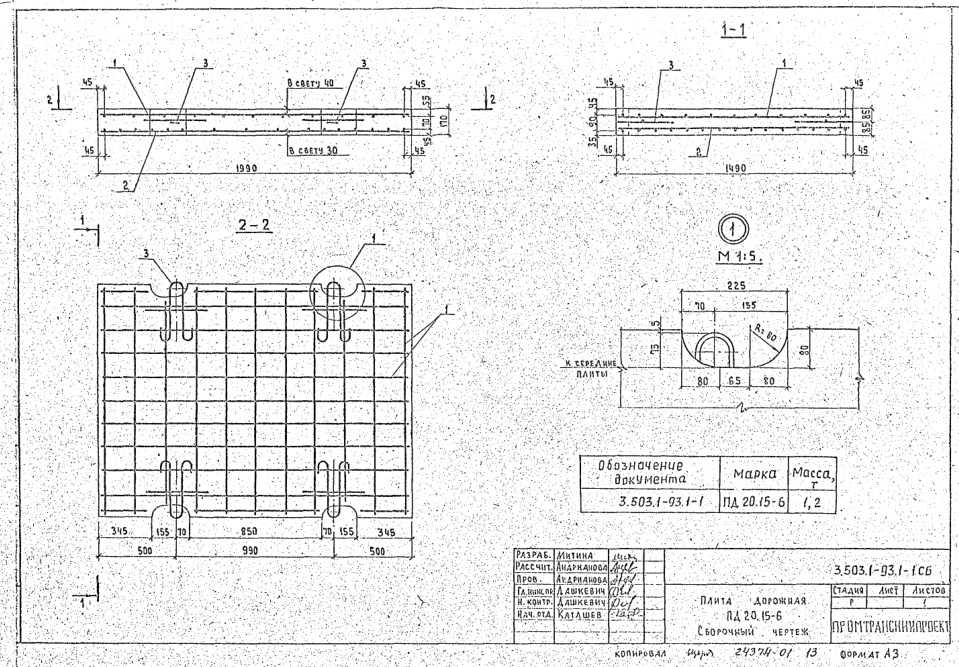

Первые два числа, стоящие за буквенными символами, обозначают линейные размеры в «дм» (длина и ширина). Третье – предельную нагрузку (в тоннах).
По форме и исполнению
Первая позиция в обозначении:
- П – прямоугольный образец.
Остальные позиции:
- Д – половина (диагональная осевая) изделия шестиугольной конфигурации.
- П – осевая поперечная половина образца.
- Б – с 1 совмещенным бортом.
- ББ – с двумя.
- Ш – шестиугольная.
- Т – трапецеидальная.
Остается добавить, что дорожные плиты могут иметь или металлические скобы, или специальные отверстия (проушины) для захвата подъемным механизмом.
Виды тротуарной плитки: размеры и требования ГОСТ | vseznayko.com.ua
Непростой задачей является подбор тротуарной плитки для благоустройства территории. Необходимо определить подходящий размер и ряд дополнительных показателей. Важно учитывать требования ГОСТ, ведь только качественное покрытие прослужит долго.
Сегодня на рынке представлено огромное количество видов уличного декора
особенности материала
Тротуарная плитка является особой категорией. В основном изготавливается из бетона. Относительно состава существуют определенные ГОСТы. Например, цемент, который используется в производстве, по нормам должен быть не хуже 300 марок.
Готовое изделие имеет большой вес. Это связано с использованием в производстве твердых материалов, а толщина одного элемента составляет в среднем от 3 до 8 см. Удельный вес тротуарной плитки зависит от ее размера и плотности.
Требуемая толщина зависит от предполагаемой нагрузки
Предпочтительные характеристики, соответствующие ГОСТу, это:
- Прочность.
Плитка выдерживает огромное давление и проколы. Его даже используют на парковках и подъездных путях.
- Прочность. Легко противостоит атмосферным воздействиям, а также истиранию. Постоянный контакт с абразивными частицами не влияет на качество действительно качественного покрытия. То же самое касается ультрафиолета и других факторов.
- Термостойкость. Бетон не боится жары. Образцы со специальными добавками подбираются для уличных дорожек, не боящихся морозов.
- Водонепроницаемость. Осадки и другие источники влаги не представляют угрозы для такого покрытия. Бетон частично впитывает жидкость, но со временем полностью высыхает.
методы производства
Чтобы определить наиболее популярные виды, сначала выясните процесс изготовления этого материала. Кроме того, он позволяет узнать степень соответствия технических параметров стандартам ГОСТ.
Существует три основных метода:
- Вибропрессование. В работе используется влажное сырье, которое закладывается в матрицу и под действием давления сжимается до нужной формы и дополнительно вибрирует.
- Вибролитье. Размеры будущего изделия определяются матрицей, в которую заливается бетонная смесь. Затем заполненную форму помещают на виброплощадку для уплотнения.
- Гиперпрессование. Метод полусухого прессования. За счет снижения влажности до минимума и образования сверхплотного материала. Лучшего тротуарного покрытия, чем из такой плитки, искать не приходится. Обратите внимание, что его толщина меньше, чем у других элементов.
Виды уличной плитки в зависимости от способа изготовления
Отдельно отметим полимерпесчаные изделия. Отличная альтернатива стандартным образцам. Благодаря присадкам имеет параметры износостойкости, превышающие ГОСТ.
Примеры полимерпесчаного покрытия
Типы по форме
Если рассматривать конкретно виды обработки, стандарты здесь вторичны. За основу взят критерий визуального восприятия, а именно форма изделия.
По ГОСТ различают следующие основные виды сырья:
- Брусчатка.
Имитирует кирпичную кладку. Доступен в нескольких версиях, в том числе «Старый город» и «Мост».
- Клевер. Это своего рода эталон среди фигурных элементов. Имеет закругленные «лепестки» по краям изделия. Часто сочетается с гжелкой.
- Кирпич. Обычная прямоугольная форма, которая используется при мощении.
- Катушка. Отличается конфигурацией, похожей на моток ниток, то есть сужается к середине.
- Черепаха. Обычно квадратная плитка с рисунком на поверхности, имитирующим панцирь черепахи. Отдельные фрагменты ломаного узора совершенно разной формы и размера.
- Хорошо. Имитирует кладку с радиальным расхождением мелких деталей.
- Флорида. Элементы содержат рисунок, состоящий из радостных плавных и рельефных линий. Четыре квадрата образуют равный круг.
- Калифорния. Фигура, состоящая из 4-х прямоугольных кирпичей по краям и одного квадратного в центре.
- Шашки. На квадратный элемент нанесен рельеф, состоящий из небольших углублений и выступов.
Линии располагаются вертикально и горизонтально, группируясь в элементы, расположенные в шахматном порядке.
- кв. Обычная гладкая квадратная плитка.
- Четыре. Материал условно разделен на 4 части, размеры которых одинаковые и произвольные.
- Восемь. Он состоит из восьми прямоугольных кирпичей, соединенных в квадратную деталь.
Некоторые виды тротуарной плитки
Трудно сказать, сколько существует видов облицовки. Производители предлагают образцы уникального дизайна со своими параметрами. Это отличная альтернатива стандартной тротуарной плитке.
доступные размеры
Для каждого типа устанавливаются размеры по ГОСТу. Важно соблюдать параметры, так как при монтаже покрытия достигается точная стыковка фрагментов. Это касается как стандартного расчета, так и вариантов создания сложных схем и чертежей.
Для базовых моделей различают следующие размеры элементов:
- клевер: 295х295 мм; кирпич
- : 100х200 мм; рулон
- : 200х168 мм;
- черепаха: 300х300 мм;
- Флорида: 300 х 300 мм;
- Калифорния: 300 х 300 мм;
- шашки: 300х300 мм;
- квадрат: 500 х 500 мм;
- четыре: 300х300 мм;
- восемь: 400х500 мм;
- Старый Город: 120х90 мм, 120х120 мм, 120х180 мм;
- дорожное покрытие: 140х70 мм, 140х240 мм, 210х240 мм.
Кроме этого, размеры разных типов различаются также по толщине. Для пешеходных тротуаров с малой нагрузкой и дорожек достаточно трехдюймовой плитки. Если нагрузка на покрытие более интенсивная, то обратите внимание на модель в 5 см. Для зон отдыха берут не меньше 5-6 см, а вот тротуарную плитку, предназначенную для устройства подъездной дороги или места для парковки автомобиля, используют максимальные значения.
Согласно ГОСТ стандартными образцами изделий различной толщины являются следующие категории плитки, как:
- 3 см — клевер, калифорния, ну флорида, черепаха, четыре, шашки;
- 5 см — восемь;
- 6 см. — старый город, кирпич;
- 7 см — квадрат;
- 8 см — катушка, кирпич, брусчатка.
Есть образцы толщиной 2 см и усиленные модели до 10 см.
Альтернативные покрытия
Подобрать уличную плитку для оформления придомовой территории непросто. Для этого соотносят цену и конструкцию материала, параметры и технические особенности отдельных образцов, способ их изготовления и прочее.
Сравнительная характеристика основных видов
Кроме этого существует альтернатива тротуарной плитке.
Рассмотрим, какие виды покрытий его заменяют. При обустройстве уличных площадок и дорожек чаще используются такие материалы:
- Бетон. Участок заливается раствором и выравнивается. В дальнейшем некоторые участки дополнительно облицовывают керамогранитом или клинкером.
- Асфальтобетон. Такое покрытие прекрасно подходит для обустройства мест для движения транспорта и парковки. Смесь асфальта и бетона прочная и при правильной укладке служит годами.
Устройство тротуаров альтернативным способом
Такое покрытие имеет менее декоративный вид. В то же время иногда эти материалы уступают по качеству. Например, бетон со временем трескается и крошится, потому что нагрузка на него приводит к расширению и смещению слоя. При использовании плитки этот недостаток устраняется. А асфальт при нагревании выделяет вредные вещества.
Существует также альтернатива бетонной плитке. При обустройстве площадки используются резиновые и пластиковые блоки. В первом случае речь идет о материале, созданном из крошек старых автомобильных покрышек. Благодаря прочности и амортизации это покрытие идеально подходит для помещений с большими нагрузками. При этом его толщина меньше, чем у бетонных изделий. А пластиковая черепица изготавливается в виде цельных панелей или решетчатых блоков. Их устанавливают в саду или зоне отдыха. Такие модели менее долговечны, но обеспечивают отток воды.
Уличная плитка из резиновой крошки
Выбор лучшего материала для покрытия является субъективным вопросом. При этом обязательно учитывайте рекомендации стандартов ГОСТ и контролируйте происхождение сырья, используемого при производстве материала.
Гранитный бордюр и бордюры — Карельская Гранитная Компания
Гранитный бордюр (бордюрный камень) или бордюрный камень применяется в дорожном строительстве и благоустройстве.
Бордюрный камень в наличии и под заказ (бордюрный, бордюрный камень):
- Curbstone Gabbro-diabase
- Curbstone Dymovsky
- Curbstone Vozrozhdeniye
- Curbstone Kambulat
- Curbstone Siberian granite
- Curbstone Kungurskoye deposit
- Curbstone Ninimyaki
- Curbstone Segezhsky
- Curbstone Yuzhno-Sultaevsky
- Curbstone Mansurovsky and others
- Устойчивость к климатическим изменениям и перепадам температур.
- Долговечность. Срок службы может достигать до 150 лет.
- Не подлежат быстрому разрушению от воздействия агрессивных сред и химических реагентов, применяемых для обработки улиц.
- Плотность камня гарантирует стойкость к механическим воздействиям, таким как, например, уборочная техника.
- Разнообразие фактур и цветов делает использование гранитного бордюрного камня эстетичным.
- Соответствует ожиданиям политики благоустройства и создания комфортной среды.
- Формирует престиж, имидж города, страны или особняка.
- Экологичность материала гранитных бордюров делает их использование не только безопасным, но и ответственным по отношению к окружающей среде.
- Профиль;
- Радиальный;
- Нестандартный.
Стандартные размеры и требования к качеству регламентированы. ГОСТ 32018-2012 «Изделия дорожно-строительные из природного камня», данный стандарт действует с 01 января 2014 года; ранее это был ГОСТ 6666-81 «Камни бордюрные из горных пород».
В ГОСТ 32018-2012 бордюрные камни подразделяются на:
- бордюрные камни колотые
- бордюрные камни пиленые
В России используются в основном бордюрные камни пиленые.
- «К брт» – означает «камень бордюрный», определяет вид изделия
- «Г» – означает породу, определяет материал изготавливается из
- «П» — пиленная , «К» — колотая — определяет тип поверхности
- «П» — криволинейная (для пиленных поверхностей). Определяет профиль продукта.
- « П'(5000) » — указанный в скобках радиус изгиба в миллиметрах определяет радиус изгиба
Радиусные бордюры представляют собой округлые бордюрные камни в виде дуги, используемые для для украшения территории.
Нестандартные тумбы и бордюры Изготавливаются специально по вашему заказу (размер, форма и цвет зависят от ваших пожеланий).
- Тумбы и бордюры из габбро-диабаза месторождения Карелии. Он известен своей прочностью и долговечностью. Идеально подходит для изготовления бордюров. Плотность габбро-диабаза 3,07 г/см 3
- Бордюры и бордюры Дымовский гранит отличается прочностью и устойчивостью к температурным перепадам; за это он любим многими архитекторами и широко используется в их проектах. Средняя плотность дымовского гранита 3 г/см 3 .
- Бордюры и бордюры Гранит Возрождение составляют неотъемлемую часть архитектурных сооружений, мостов, а также жилых и нежилых зданий. Плотность гранита 2,7 г/см 3 .
- Бордюры и бордюры Камбулатовский Гранит – природный мелкозернистый камень, широко применяемый для изготовления плит и ступеней; отлично подойдет и для тумбы. Плотность Камбулатовского гранита 2,65 г/см 3 .
- Тумбы и бордюры Сибирский гранит также отличается высокой прочностью; активно используется для мощения, плитки и бордюров. Плотность сибирского гранита 2,6 г/см 3 .
- Тумбы и бордюры Кунгурский гранит имеет высокую износостойкость и надежный уровень эксплуатации; его часто используют для изготовления плит и бордюров. Плотность гранита 2,7 г/см 3 .
- Тумбы и бордюры Мансуровский. Мансуровским гранитом можно покрыть любую поверхность, и она будет выглядеть красиво и нежно. Любой бордюр также может быть изготовлен из мансуровского гранита. Плотность гранита 2,7 г/м 3 .
Поверхность бордюрного камня часто бывает разной текстуры:
- Чаще всего используется пиленый;
- Термо – антискользящий эффект;
- Втулка кованая – декоративный и противоскользящий эффект, более дорогая по сравнению с термо.
Примечание
В соответствии с ГОСТ 32018-2012 на криволинейном бордюре тыльная сторона обрабатывается на 20 миллиметров, но такая обработка пригодна только в том случае, если бордюр используется совместно с тонким слоем асфальта.
