Греющий плинтус водяной: Теплый плинтус цена Mr.Tektum 3,5м в сборе водяной
Теплый плинтус Mr. Tektum, водяной, L
- Описание
- Характеристики
- Отзывы (0)
Теплый плинтус Mr. Tektum для отопления
Как известно, стандартные радиаторы отопления сильно нагреваются и по большей части отдают тепло окружающему воздуху. Плинтусное отопление работает по другому принципу, отопительные приборы монтируются по периметру помещения вдоль стен. В первую очередь нагреваются именно стены, которые уже отдают тепло воздуху. В этом случае, стены выступают в роли теплоаккумулятора.
По большому счету, систему «теплый плинтус» правильнее назвать «теплой стеной», т.к. именно стены прогревают воздух. Человеческий организм чувствует себя лучше в помещении с теплыми стенами и не перегретым, свежим воздухом, чем с перегретым воздухом и холодными стенами.
В основе работы этой системы отопления лежит физическое явление «эффект Коанда», которое было открыто румынским ученым Анри Коандэ.
Согласно этому явлению струя воздуха (или жидкости) стремиться как бы «прилипнуть» к поверхности, где существует зона пониженного давления. Именно это и происходит во время работы плинтусного конвектора. Нагляднее всего это можно увидеть на примере дыма поднимающегося из под двери. Дым всегда будет подниматься вверх повторяя все формы двери.
Отопление плинтусного типа работает по принципу неактивной конвекции, для этого в конструкции предусмотрены два проема для прохождения воздуха – один в нижней части, другой в верхней. Холодный воздух затягивается через нижний проем, далее проходя вдоль нагревательных элементов разогревается, выходит через верхний проем и поднимается вверх по стенам. Таким образом тепло равномерно передается помещению от всей площади стен.
Преимущества плинтусного отопления
- Не «забирает» высоту помещения.
- Широкое применение (от лоджии и до дворца)
- Принимает любую форму (полукруглый или многоугольный эркер).
- Равномерный прогрев комнаты без холодных и теплых зон.
- Не выжигается кислород.
- Комфортно будет и при пониженной температуре, что ведет к снижению затрат на отопление.
- Обогрев происходит за счет теплового излучения от теплых стен.
- Легко подходит под любой интерьер.
- Более простой монтаж (по сравнению с теплыми полами).
Базовая комплектация поставки
|
Греющий модуль — 2440 мм Труба медная, медь марки М1, |
|
|
Закрывающая планка — 2500 мм Кроющий профиль из горячепрессованного Стандартная длина — 2500 мм Покрытие — порошковое Температура вжигания +270°С Базовые цвета: белый (9016) и коричневый (8019), либо другой цвет RAL Classic по заказу |
|
|
Нижняя планка Выпуклый профиль из горячепрессованного |
|
|
Верхняя планка Выпуклый профиль из горячепрессованного |
|
|
Лента настенная теплоизоляционная Материал — вспененный полиэтилен на клеевой |
|
|
Кронштейн–фиксатор греющего модуля Материал алюминий АD 31–Т1 ГОСТ 8617-81 |
допустимая рабочая температура +110°СДополнительные элементы системы «теплый плинтус»
|
Внутренний угол Материал — высококачественная пластмасса |
|
|
Наружный угол Материал – высококачественная пластмасса |
|
|
Наконечник — комплект (левый + правый)
|
|
|
Соединительная планка Материал — высококачественная пластмасса |
|
|
Трубчатый электронагреватель (ТЭН) Соответствует ГОСТ Р52161. Резьба шпилек М4 |
|
|
Фитинг соединительный в сборе Материал – латунь |
|
|
Поворотный элемент 180о в сборе Состоит из нержавеющей гофрированной трубки |
|
|
Поворотный элемент универсальный Состоит из нержавеющей гофрированной трубки |
|
|
Поворотный элемент медный 180о в сборе Материал — медь неотожженная |
|
|
Поворотный элемент медный 90о в сборе Материал — медь неотожженная |
|
|
Элементы для пайки Уголок 90 градусов |
1-2004
Заказать теплый плинтус Mr.
Остались вопросы по товару, доставке, монтажу, расчету сметы, оплате?
Обращайтесь к нашим специалистам с любым вопросом! Звоните 8-(800)-500-33-50 (звонок бесплатный)
8-(861)-290-90-09
| Тип | Водяной |
| Размеры | 2500*143*29 мм |
| Мощность 1-го п.м. | 200 ватт |
Написать отзыв
Ваше имя:
Ваш отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!
Рейтинг Плохо Хорошо
Теги:
теплый плинтус,
теплый плинтус Mr.
Tektum
Просмотренные товары
Устройство теплого плинтуса
Конструкция «теплого плинтуса» состоит из набора элементов, наименование и количество которых зависит от варианта применения системы плинтусного отопления (водяная или электрическая). Исходя из выбранного типа плинтусной системы и данных, полученных в результате расчетов, производится подбор и комплектация необходимого оборудования.

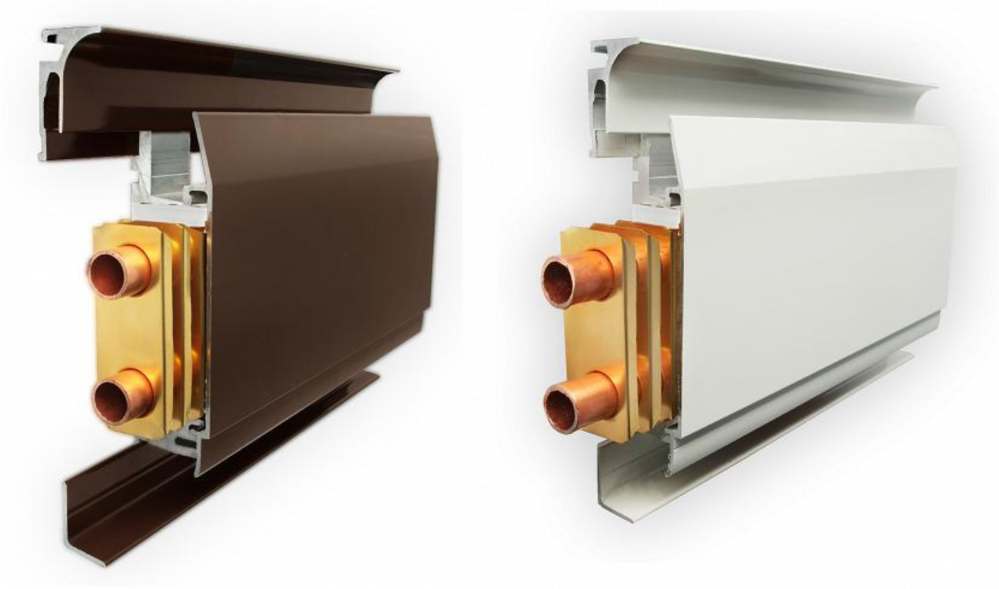

Теплый плинтус внешне представляет собой разборный металлический короб из алюминиевых планок, с общей высотой 14 см. и шириной 3 см., который устанавливается на стены по периметру помещения вместо плинтуса. ( см. фото на объектах.)
Внутри алюминиевой облицовки, на специальных кронштейнах – держателях закреплен теплообменный греющий модуль, состоящий из двух медных труб с плотно насаженными на них ламелями из алюминия или латуни.
Наружный диаметр медной трубы греющего модуля у разных производителей составляет 13 мм. (Best Board, Mr.Tektum) и 15 мм.( Charley), а внутренний соответственно 11 — 13 мм.
Между собой греющие модули, в варианте «вода» соединяются с помощью обжимных гаек, специально предназначенных для труб такого диаметра, или фитингов, предназначенных для медной пайки.
Для соединения теплообменных модулей в углах и закольцовки контура (один отопительный контур — несколько соединенных между собой греющих модулей, (длина одного контура не должна превышать 12,5 метров *- Mr.Tektum и 20 м.- Charley) предназначены специальные поворотные угловые соединители из гофрированной нержавеющей стали или меди. С видимой части, декоративно, стыки алюминиевого профиля на углах и концах закрываются пластиковыми элементами — угловыми или торцевыми заглушками.
Наряду с комплектом составных частей, представляющих конструкцию самого теплого плинтуса, необходимо рассмотреть перечень инженерного оборудования, необходимого для функционирования системы плинтусного отопления в целом.
Теплоноситель от котла поступает в плинтусную систему через распределительный коллектор и подводящие трубы. Для подачи и отвода теплоносителя целесообразно использовать пластиковые трубопроводы из сшитого полиэтилена PE-X или PE-RT диаметром 12, 14, 16, 18 мм., а для соединения их с греющим модулем теплого плинтуса используют переходники на ½ дюйма, (внутренняя резьба), иначе говоря, при применении подводящих труб выбранного диаметра, нужен переход с нее на наружную резьбу ½ дюйма. (см. подробную информацию о предлагаемых вариантах соединения труб с теплым плинтусом и применяемых трубах).
Распределительный коллектор для плинтусной системы необходимо использовать в комплектации с расходомерами, автоматическими воздухоотводчиками, сливными и отсечными кранами. Неплохо предусмотреть на входе и выходе такие приборы как термометр и манометр для последующего контроля, регулировки и настройки параметров плинтусной системы.
Данный перечень инженерного оборудования непосредственно к устройству теплого плинтуса не относится, но для производства монтажных работ необходим, поэтому может быть грамотно подобран и скомплектован по заявке Заказчика специалистами нашей компании. Подробнее…
По способу нагрева модуля, плинтусная система делится на водяную и электрическую. В чем отличие?
В жидкостном варианте, как сказано выше, по отопительным контурам системы циркулирует теплоноситель заданной температуры в пределах от 40 до 85*С (вода или антифриз) в объеме 0,26 литра на один метр погонный системы, а в электрическом варианте теплого плинтуса, в нижнюю трубку теплообменного модуля вставляется электрический ТЭН (трубчатый электронагреватель), мощностью 200 Вт.
на один метр погонный при напряжении 230 В. Для работы системы в варианте «теплый плинтус электрический» применяют 5 типов ТЭНов:
- ТЭН 2,5 м. 500 Вт.
- ТЭН 2,0 м. 400 Вт.
- ТЭН 1,5 м. 300 Вт.
- ТЭН 1,0 м. 200 Вт.
- ТЭН 0,7 м. 140 Вт.
В электрическом варианте плинтусного отопления ТЭНы соединяются между собой параллельно. Режимы работы электрической системы задаются, а экономия электроэнергии достигается за счет применения настенных электронных или электромеханических терморегуляторов с встроенными в них датчиками температуры воздуха помещения. (см. дополнительный материал «отопление коттеджа электричеством»)
Регулировка температурных параметров помещения с водяным плинтусным отоплением. В жидкостном варианте применения системы теплый плинтус, температура в комнате может регулироваться вручную, на коллекторе или автоматически. Автоматическая регулировка системы теплый плинтус возможна с помощью специальных комнатных термостатов, работающих в паре с сервоприводами, установленными на коллекторе.
Конструкция теплого плинтуса, как все гениальное, очень простая. Подбор необходимого количества элементов, расчет тепловых потерь, монтаж системы теплого плинтуса у специалиста не займет много времени, поэтому, если Вы хотите сделать теплый плинтус своими руками, то для Вас мы публикуем техническую информацию, скачать инструкцию «теплый плинтус» и установить его можно самостоятельно: ;
-
Технические характеристики плинтусных систем;
-
Каталог RAL для покраски наружных элементов;
-
Рекомендации по монтажу теплый плинтус водяной;
-
Рекомендации по монтажу теплый плинтус электрический;
-
Демонстрация установки системы теплый плинтус
Предлагаем консультации технических специалистов компании ББК Импульс:
Теплый плинтус устроен не сложно, но практический опыт инженеров компании ББК Импульс показывает, что вопросы по отдельным нюансам, связанным с плинтусной системой могут появиться и у профессионала в отопление.
Мы всегда рады помочь и вместе с Вами заинтересованы в конечном результате, ведь от качественно произведенного расчета и правильной установки элементов системы плинтусного отопления зависит срок службы и эффективность работы. Решение данной задачи разумно доверить опытным специалистам, имеющим практический опыт и знание специфики плинтусной системы (см.»Сервис»). Мы так же оказываем услугу «шеф-монтаж«, не скрывая «секретов», поделимся богатым опытом по монтажу теплого плинтуса с Вашими представителями на объекте.
После поступления заявки на адрес электронной почты [email protected] мы в сжатые сроки рассчитаем и пришлем коммерческое предложение по цене комплекта теплого плинтуса и подберем, если необходимо, дополнительное оборудование, а так же сообщим стоимость установки плинтусной системы.
Как отрегулировать водяные нагреватели плинтуса
Когда температура наружного воздуха падает, вы хотите убедиться, что ваш водяной нагреватель плинтуса находится в хорошем рабочем состоянии, и вы знаете, как регулировать и регулировать температуру.
Поскольку он крепится к нижним краям, где комната встречается с полом, используйте эти наконечники, чтобы температура воды и поток поддерживали стабильную и точную температуру в каждой комнате дома.
Все обогреватели плинтуса не одинаковы
Знаете ли вы, что водяные (водяные) плинтусы работают совсем иначе, чем их аналог, электрический (конвекционный или «горячий воздух») плинтус? Они могут выглядеть одинаково и давать вам одинаковый результат — оставаться в тепле и уюте… но то, как они работают, покажет, как настроить нагреватель плинтуса с горячей водой в соответствии с вашими предпочтениями и комфортом.
Независимо от того, являетесь ли вы владельцем дома или арендуете его, убедитесь, что у вас есть инструкция и вы понимаете, как управлять обогревателями плинтуса. Знание того, как регулировать нагрев плинтуса, также избавит вас от разочарований и снизит расходы на отопление.
Узнайте все тонкости регулировки водяного нагревателя плинтуса.
Наконечники нагревателя плинтуса с горячей водой
- Настройте уровень обогрева : Сначала давайте сосредоточимся на том, как настроить нагреватели плинтуса с подогревом воды. Если вся система исправна – вы найдете «золотую середину» между температурой места фактического расположения плинтуса на полу и положением настенного термостата. Аналогичным образом, если плинтус имеет встроенный термостат, вы будете устанавливать температуру пола, однако она может казаться более горячей, поскольку она находится рядом с фактическими нагревательными змеевиками. Держите шторы, мебель и игрушки подальше от устройства, чтобы воздух мог регулироваться равномерно. Итог — знакомство и экспериментирование с температурой, которую вы хотите создать во всей комнате, может занять некоторое время.
- Наберитесь терпения: Одной из особенностей водонагревателя плинтуса является то, что, поскольку он нагревается за счет циркуляции воды в трубах, может потребоваться 20-30 минут, чтобы нагреть комнату, когда вы встаете утром и хотите чтобы насладиться первой чашкой кофе в относительном комфорте. Установите его там, где вы хотите, чтобы температура была примерно на уровне глаз, когда вы стоите, и оставьте его там.
- Зоны обогрева: Еще один нюанс проживания в доме с водяным плинтусным обогревателем заключается в следующем: более чем вероятно… плинтусы предназначены для обогрева только одной комнаты, с разными «зонами обогрева» по всему периметру. дом. Это дает вам преимущество обогревать только те помещения, которые вы будете использовать в любой день – представьте себе экономию средств! Итак, узнайте свой «план отопления» на день и поддерживайте постоянную температуру в каждой комнате.
Детка, на улице холодно! Мы надеемся, что вам было интересно узнать, как отрегулировать водонагреватель плинтуса, чтобы он оставался теплым и уютным.
Не забудьте ознакомиться с другими нашими советами по обслуживанию дома своими руками, например, как отрегулировать радиатор, который холодный внизу и горячий вверху, и как почистить вентилятор ПК. Обязательно зарегистрируйтесь в Ask Team Clean, чтобы получать больше советов и вознаграждений!
Инструкции по сборке водонагревателей плинтусов
ИНСТРУКЦИИ ПО СБОРКЕ на примере ECHL-3 и -3D
Базовая панель, панель покрытия и нагревательный змеевик поставляются в отдельных упаковках. Стандартная длина модуля составляет 2,5 м – секции просто добавляются друг за другом. Любые дополнительные модули (пожалуйста, запросите во время заказа) будут предоставлены в отдельных упаковках.
01.
Отрегулируйте и измените длину основной стеновой панели в соответствии с размерами стены с помощью торцовочной пилы. Если плинтус должен проходить вокруг угла, его можно обрезать под прямым углом с помощью торцовочной пилы.
При углах 90° также можно использовать входящие в комплект скосы (если они включены в заказ). Вся стена должна быть оснащена обогревателями вокруг плинтуса, чтобы углы стены также нагревались и, таким образом, предотвращали образование сырости.
02.
Соедините стеновые панели с помощью соединителей и разместите все стеновые панели по всей комнате, включая углы, а затем выровняйте.
03.
Отверстия на расстоянии 50 см друг от друга на базовой панели (Ø 8,5 мм) служат шаблоном для сверления. Используйте сверло диаметром 8 миллиметров. Затем вставьте дюбели 8 мм с буртиками и закрепите крышку шурупами 6 x 50 мм.
04.
После крепления базовой панели к стенам следующим шагом является установка пластиковых скоб. Отверстия также можно просверлить в панели с помощью сверла диаметром 6 мм. Далее вставляются дюбели 6 мм и прикрепляется пластиковая скоба с помощью шурупов размером 4 х 40 мм. Предварительно просверленные отверстия располагаются на расстоянии 50 см друг от друга.
В конце стены должно быть сохранено расстояние не менее 15 см.
05.
Выровняйте нагревательный змеевик. Снимите медные рейки в точках, где будут располагаться пластиковые кронштейны. Четыре рейки на зажим снимаются. Для этого используйте плоскогубцы (с остроконечными губками), чтобы снять ламели сбоку вращательным движением от труб отопления. Внимание: ламели имеют острые края. Мы рекомендуем использовать рабочие перчатки. Удалите как можно меньше ламелей, чтобы без необходимости не снижать мощность обогрева.
06.
Поместите змеевики труб в пластиковые скобы. Важно: пакет ламелей должен быть установлен таким образом, чтобы больший канал ламелей был прикреплен к стене. Для соединения можно использовать обычные приспособления для пайки или прессования медных труб.
ВАЖНО:
Сначала подсоедините, а затем вставьте в зажимы. При необходимости их можно снова вынуть, чтобы соединить с другими нагревательными змеевиками.
07.
При длине > 8 м компенсаторы должны быть установлены между двумя нагревательными змеевиками. Если нет возможности увеличить длину, например, из-за выступов стен или подключения к системе подачи, то при длине нагревательного змеевика от 3 м и более с одной стороны также требуется встраивание компенсатора в один угол.
08.
Ответные части (верхние части зажимов) пластикового кронштейна затем встраиваются в панель покрытия. Для этого поместите верхнюю часть зажима вдоль в панель покрытия, а затем поверните на 90° в положение кронштейна и выровняйте. Панели обшивки соединяются между собой с помощью соединительных соединителей. Затем облицовочные панели помещаются точно на пластиковый кронштейн и защелкиваются на месте, прикладывая усилие рукой.
Наконечники (поставляются парами: левое и правое исполнение) для закрытия стороны змеевика трубы затем вставляются в пазы панели покрытия с помощью ленты. Для лучшей фиксации слегка согните ремешки по внешним краям (красная стрелка), чтобы они исчезли в канавке.
09.
Нагреватели плинтусов можно подключать через системы распределения тепла, такие как теплый пол, или через термостатический клапан непосредственно на нагреватель плинтусов. В последнем случае необходимо сделать отверстие в панели покрытия для клапана термостата.
При ввинчивании следите за тем, чтобы передняя сторона резьбового соединения располагалась вертикально и, таким образом, была параллельна закрывающей панели. Возможны соединения под штукатуркой с одним комнатным регулятором. Также возможны комбинации с вентильными радиаторами. Максимальная длина отопительного контура составляет 12,5 м для системы ЭЦН-3 и 7,5 м для системы ЭХЛ-3Д. Линия подачи должна быть подключена к нижней медной трубе.
10.
Соединение между нижней и верхней трубой нагревательного змеевика может быть выполнено с помощью компенсатора прогиба или с помощью кронштейна. Тройник также можно использовать для включения устройства для стравливания, если нет других возможностей для стравливания.
Если встроен выпускной или термостатический клапан, необходимо убедиться, что закрывающую панель можно будет снова снять позже. При необходимости (например, если доступ ограничен мебелью) панель покрытия должна быть разделена (отрезаны части), чтобы создать отверстие для будущих изменений.
Инструкция по сборке водонагревателей плинтуса
Как монтируются нагреватели плинтуса?
Установка плинтусного обогрева очень проста, что делает этот вид обогрева идеальным для установки в исторических зданиях. Нет необходимости сносить стены или прокладывать водопроводные трубы/кабели. Компактные обогреватели для плинтусов от Energy-com могут быть интегрированы практически в любое помещение без каких-либо капитальных ремонтных работ и могут использоваться в новостройках или проектах реконструкции старых/существующих зданий. Каркас монтируется поперек стены с помощью базовой стеновой панели из алюминия с порошковым покрытием, а затем окружается защитной панелью.
Не имеет значения, выберете ли вы плинтус с водяной подачей или электрический плинтус, потому что основная панель, панель покрытия и нагревательный элемент в обоих вариантах имеют одинаковую конструкцию. Нагревательные плиты можно установить всего за несколько коротких шагов. Дополнительные компоненты, такие как пластиковые скобы, наконечники и стыковые соединители, являются принадлежностями, которые необходимо заказывать вместе с вашим заказом.
Подключение и ввод в эксплуатацию
Водяной плинтусный нагреватель подключается к системе горячего водоснабжения по аналогии с теплым полом с помощью распределительной системы или термостатического клапана, а электрическая версия просто подключается к сети. При выборе системы вы можете выбрать правильный уровень мощности для обогрева вашей конкретной комнаты: для электрических обогревателей вы можете иметь от 125 до 575 Вт; для электрических моделей можно выбрать от 88 до 420 Вт. Мы будем рады оказать помощь, если вы не уверены, какая мощность подходит именно вам.
Электрический плинтусный обогреватель подключается к радиоуправляемому комнатному термостату через беспроводной блок радиоуправления и розетку выключателя, которая затем используется для установки и контроля желаемой температуры в помещении.
Нагревательные элементы поставляются длиной 2,5 м и могут быть обрезаны с помощью торцовочной пилы до любого размера стены, что обеспечивает простоту установки и конечный результат, идеально подходящий для вашей комнаты. В нашем каталоге принадлежностей доступны детали под углом, которые помогут вам точно установить нагревательные панели вокруг углов.
Для соединения можно использовать обычные приспособления для пайки или прессования медных труб. Стандартный цвет — «транспортный белый» (RAL 0916). Панели также могут быть окрашены в любой цвет по шкале RAL по вашему выбору. Это обеспечивает идеальное сочетание с декором вашей комнаты или позволяет создать яркий новый декоративный элемент, используя водяное или электрическое плинтусное отопление.
