Как обшить трубы в ванной гипсокартоном – Короб из гипсокартона в туалете: закрыть трубы, как сделать и зашить, изготовление своими руками, видео монтажа

как закрыть, обшивка гипсокартонным коробом своими руками труб в комнате, как зашить в ванной

Содержание:

Многие владельцы квартир по завершении монтажа труб или отопительных систем в доме задаются вопросом, как закрыть их наружным коробом и какой обшивкой воспользоваться для этого. Предпочтения в этом вопросе у каждого свои, однако материалом, который наиболее часто используется с данной целью, является гипсокартон.

Преимущества коробов из гипсокартона

В целом, сооружение наружного короба может преследовать различные цели, например:

• Придать конструкциям эстетичный внешний вид.
• Обеспечить защиту от случайных механических и других повреждений.
• Достичь шумоизолирующего эффекта (особенно в случае канализационных труб).

Гипсокартонные листы хорошо отвечают всем указанным требованиям, и хотя для сооружения короба можно воспользоваться и другими материалами, но они предпочтительны по ряду причин:

• Невысокая цена.
• Лёгкость сборки конструкции.
• Отличные экологические характеристики.
• Высокие показатели звукопоглощения.

Работать с данным материалом несложно, а потому привлечение профессионалов является необязательным, и при наличии некоторых навыков можно закрыть трубы гипсокартоном своими руками.

Подготовка к обшивке труб гипсокартонным коробом

Перед тем, как обшить трубы гипсокартоном, следует проделать некоторые предварительные работы, которые заключаются в следующем:

• Подготовка нужных материалов, в том числе металлических профилей (направляющих, стоечных), шурупов, дюбелей и самих гипсокартонных листов.
• Приготовление необходимых инструментов (нож, отвёртка, ножовка, отвес, уровень, карандаш).
• В случае металлических трубных изделий желательно до того, как зашить трубы гипсокартоном, очистить их поверхности от старой краски и сделать покраску заново. После обшивки труб гипсокартоном доступ к ним становится сильно затруднённым или невозможным.

По завершении указанных работ, до того, как закрыть гипсокартоном трубы в комнате или в ванной, нужно вначале подготовить надёжный каркас для его крепления.

Установка каркаса своими руками

Материалом для сооружения каркасной конструкции, к которой будет крепиться гипсокартонная обшивка, обычно служат металлические профили (стоечные и направляющие) из оцинкованной жести.

Данные изделия устойчивы к процессу коррозии и появления ржавчины, а потому их использование обеспечивает длительность срока службы и отсутствие серьёзных проблем при эксплуатации.

Работы по изготовлению каркасной конструкции состоят из следующих этапов:

1. Отметки линий и контуров каркаса на полу, стенах и потолках, осуществляемые простым карандашом при использовании уровня и отвеса.
2. Установка направляющих профилей в соответствии с метками и их крепление к стене посредством дюбелей.
3. Установка трёх вертикальных стоечных профилей и измерение расстояния между ними.
4. Вставка стоечных профилей в направляющие и их крепление друг к другу посредством маленьких специальных шурупов, называемых “клопами”.

После того, как указанные работы завершены, каркас для намечаемой обшивки можно считать готовым, и есть возможность приступить к возведению самого короба из гипсокартонных листов.

Монтаж гипсокартонного короба

1. Подготавливаются листы гипсокартона для сборки обшивки, после чего производится их разрезка на фрагменты нужного размера.
2. Заготовки вставляются между профилями и размещаются для последующей фиксации.

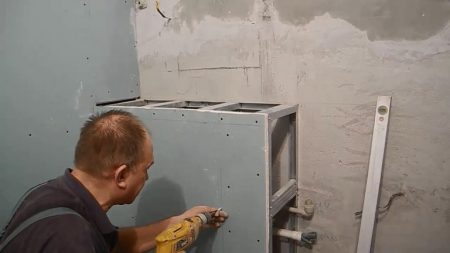

3. Осуществляется крепление гипсокартонных заготовок к каркасу посредством саморезов. Шляпки шурупов должны погружаться в гипсокартон не более, чем на 1 миллиметр. Прикручивание гипсокартонных листов шурупами к каркасу производится с обеих сторон.
4. Ножовкой отпиливаются выступающие за пределы конструкции концы и края используемых листов. Кромки в местах распилов выравниваются посредством алмазной сетки №100.

На этом саму сборку короба можно также считать завершённой, и следующим этапом является уже переход к его обделке и дополнительным работам.

Обработка и отделка гипсокартонной обшивки

Если речь идёт о том, как зашить трубы отопления гипсокартоном, либо нужно обнести коробом отопительную систему в целом, тогда становится важным наличие в обшивке отверстий для выхода тепла в помещение. Желательно, чтобы такие тепловые отверстия имели диаметр в пять сантиметров или больше, однако можно их заменить большим числом отверстий малого размера.

В летний период тепловые отверстия не используются, и для того, чтобы в них не забивалась пыль и прочие частицы, рекомендуется закрывать их до следующей зимы. Удобным вариантом являются имеющиеся в продаже поворотные крышки, которые можно оставлять открытыми в холодную погоду и закрывать в весенне-летний сезон.

Если же необходимо обнести коробом обычные бытовые трубы на кухне или в туалете, либо вопрос состоит в том, как зашить трубы в ванной гипсокартоном, тогда наличие подобных отверстий не требуется.

Помимо этого, обделка и дополнительное обустройство гипсокартонного короба предусматривает несколько видов работ:

• Заделку мест крепления, прорезей и швов. Как правило, для этой цели используется обычная монтажная пена.
• Укрепление внешних и внутренних углов короба посредством стальных угловых профилей, что не только способствует выравниванию углов, но и обеспечивает дополнительную защиту от случайных механических повреждений.
• Вставка фланца для вытяжки в верхнюю часть смонтированного короба.
• Шпаклёвочные работы с последующей шлифовкой затирочной сеткой либо наждачной бумагой.
• Декоративная отделка возведённой обшивочной конструкции. Здесь вариантов для выбора достаточно много. Например, может быть выполнено оклеивание короба обоями, его покраска в нужный цвет краской или эмульсией, покрытие обшивки самоклеющейся мебельной лентой, использование жидких обоев, декоративной штукатурки и т. д. Какой вариант или стиль выбрать – зависит от фантазии, вкуса и предпочтений хозяев жилища.

Как видно, обшивка труб гипсокартоном не представляет собой особых трудностей, и не требует наличия высокого профессионализма или сложного оборудования. Этим обусловлена популярность гипсокартонных коробов для обнесения трубных и других конструкций. Их изготовление под силу любому домашнему мастеру-самоучке, который внимательно ознакомится с инструктажем и будет соблюдать аккуратность и тщательность в работе.

Как в ванной закрыть трубы гипсокартоном ☛ Советы Строителей На DomoStr0y.ru

Содержание

Тенденции современного дизайна ванных комнат предусматривают маскировку труб и стояков систем отопления, канализации и водоснабжения разными способами. Один из них — сооружение короба из гипсокартонных листов. Он скроет инженерные коммуникации от постороннего взгляда и обеспечит целостность восприятия интерьера помещения. Чтобы узнать, как закрыть трубы гипсокартоном, необходимо ознакомиться с перечнем предстоящих работ и последовательностью их выполнения.

Инструменты и материалы

Популярность использования гипсокартонных листов в качестве обшивки для различных конструкций обусловлена простотой монтажа материала и его приемлемой стоимостью. Кроме того, материал не выделяет при нагревании токсичных веществ и безопасен в эксплуатации.

Строительная компания «СтройПроект» поможет быстро и качественно закрыть трубы гипсокартоном, а также провести весь комплекс работ по ремонту квартиры. Описание и стоимость работ на официальном сайте.

Для сооружения короба из гипсокартона потребуется следующее:

• нож для раскроя материала,
• отвес и уровень,
• шуруповерт,
• карандаш и рулетка,
• шпатель со шпатлевкой,
• монтажная пена,
• дрель,
• саморезы и шурупы по металлу.

Каркас конструкции изготавливают из оцинкованного металлического профиля CD и UD. Он устойчив к появлению коррозии и сохраняет свои технические характеристики при монтаже в помещениях с повышенной влажностью. Для обшивки каркаса в ванной комнате желательно использовать гипсокартонные листы зеленого цвета с маркировкой ГКЛВ. Благодаря специальной обработке и пропитке гипсового слоя водоотталкивающими составами они устойчивы к воздействию влаги. Для сооружения короба средних размеров достаточно стандартного листа толщиной 12 мм, шириной и длиной — 1,2 м и 2,5—3 м соответственно.

Подготовка и разметка

Как обшить трубы гипсокартоном? Сначала нужно осмотреть коммуникации. Пластиковые и новые металлические трубы не нуждаются в предварительной подготовке. Старые сети водоснабжения, отопления и канализации тщательно проверяют и при наличии ржавчины очищают поврежденный участок. Затем трубы покрывают грунтовкой и окрашивают.

Чтобы получить ровный короб без перекосов, с помощью инструментов выполняют разметку для каркаса. В зависимости от расположения труб делают отметки на потолке, полу и стенах. Контуры короба из гипсокартона очерчивают, используя отвес, уровень и рулетку. Расстояние от стенок конструкции до коммуникаций должно составлять не менее 5 см. Если необходимо скрыть трубы отопительной сети, то промежуток между ними и обшивкой можно сделать больше. Это позволит избежать перегрева материала и сохранит эстетическую привлекательность декоративной отделки.

Сооружение короба

Изготовление короба начинается с каркаса. Для этого выполняют следующее:

• Нарезают профили на заготовки нужной длины согласно предварительным замерам.
• Прикрепляют направляющие профили, используя дюбеля или саморезы и ориентируясь по линиям разметки.
• Устанавливают у стены и в углах конструкции стоечные профили. Чтобы избежать перекосов, следует проверить их расположение относительно вертикальной плоскости с помощью уровня или отвеса.
• Для усиления прочности конструкции между стойками закрепляют поперечные планки, длина которых должна составлять не более 60 см.

В качестве крепежа для соединения металлических профилей используют клопы — шурупы по металлу небольшого размера. При необходимости после сооружения каркаса закрепляют звукоизоляционный материал, который устраняет повышенный шум, возникающий в процессе эксплуатации коммуникаций.

Перед тем, как обшивать каркас, гипсокартон раскраивают на листы нужного размера с помощью ножа. Для этого на поверхности материала намечают линию, по которой делают надрез на 2/3 толщины. Затем лист кладут тыльной стороной на край стола и резко его ломают. В результате получаются заготовки с точной линией кроя, без дефектов и неровностей.

Крепление подготовленных листов нужного размера к каркасу из металлических профилей выполняют, используя саморезы. Их вкручивают таким образом, чтобы шляпки не погружались в материал больше, чем на 1 мм. Излишне глубокое утопление крепежных элементов может привести к разрывам картонного слоя и значительно снизит надежность фиксации обшивки. Первый саморез вкручивают на расстоянии 5—10 см от нижнего угла заготовки из ГКВЛ. Промежутки между остальными элементами крепления могут составлять 15—25 см. Щели между полом, стеной и обшивкой из гипсокартона заполняют монтажной пеной.

Маленькие хитрости

Короб на основе каркаса из металлических профилей с обшивкой из влагостойких гипсокартонных листов надежно скрывает трубы и трубопроводную арматуру. Однако во время эксплуатации инженерные коммуникации могут выйти из строя, и потребуется их замена или ремонт. Чтобы обеспечить свободный доступ к сетям отопления, канализации и водоснабжения, при сооружении декоративного короба из гипсокартона предусматривают наличие технического люка. Для этого необходимо:

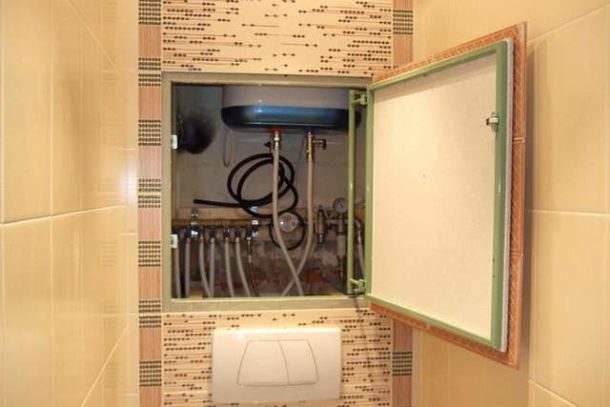

• Наметить размеры ревизионного отверстия на этапе установки направляющих элементов конструкции. Для прочности проем укрепляется дополнительными отрезками профиля.
• Закрепить с наружной стороны профиля металлическую рамку.
• Вырезать деталь для крышки смотрового люка, которая будет закрывать проем. Для этого можно использовать листы ОСП или аналогичные материалы.

Выбор крепежа для крышки технического люка зависит от его размеров. Для малых ревизионных отверстий можно использовать магниты, а при наличии больших проемов дверцу желательно зафиксировать с помощью петель.

Сооружение смотрового люка значительного размера включает следующие этапы:

• Изготовление каркаса, который должен иметь ребра жесткости, и рамы под дверцу. Для этого используют профили, укрепленные по горизонтали или вертикали закладными элементами. Плоскости рамы и профилей должны совпадать. Основу для крышки можно сделать из деревянных брусков, предварительно обработав их защитным составом.
• Обшивка конструкции гипсокартонными листами, которые закрепляют внахлест с рамой.
• Монтаж фурнитуры на коробе и дверце.

Крышку люка навешивают после финишной отделки конструкции, регулируя легкость ее открывания и закрывания. Чтобы избежать провисания дверцы, ее утяжеляют.

При изготовлении короба для маскировки сетей отопления возникает вероятность перегрева обшивки. Как в ванной комнате закрыть трубы гипсокартоном, чтобы избежать повреждения материала от высокой температуры?

Для этого в стенках обшивки с помощью дрели делают тепловые отверстия, диаметр которых должен составлять не менее 5 см. Перфорация необходима и при маскировке батарей отопления. Отверстия обеспечивают беспрепятственное проникновение тепловой энергии в помещение и сокращают потери тепла, позволяя поддерживать комфортную температуру в комнате с минимальными затратами на обогрев.

Финишная отделка

Завершающим этапом сооружения короба из гипсокартонного листа является его декоративная отделка, которая должна защищать материал от прямого попадания влаги и обеспечивать привлекательный внешний вид конструкции. Перед ее монтажом выполняют следующие подготовительные работы:

• Шпаклюют швы и элементы крепления. Чтобы промежутки между отдельными листами материала сделать наименее заметными, используют серпянку, которую равномерно наклеивают. Затем наносят шпаклевку, а после высыхания поверхности шлифуют мелкой наждачной бумагой.
• Обрабатывают наружные углы короба. Для этого понадобятся металлические уголки, желательно из оцинкованной стали. Они не подвержены коррозии, не образуют в процессе эксплуатации пятна ржавчины на поверхности гипсокартонных листов и устойчивы к механическим повреждениям.
• Прежде, чем выводить углы, металлический уголок разрезают на части нужного размера в соответствии с параметрами короба. Затем на каждый наружный угол наносят шпаклевки, распределяя ее ровным слоем. Поверх накладывают заготовки, аккуратно вдавливая их по периметру. Чтобы замаскировать металлический уголок, его покрывают несколькими слоями шпаклевки, каждый из которых наносят после высыхания предыдущего. По завершении поверхность шлифуют.
• Обрабатывают стенки короба из гипсокартонных листов. Сначала на материал ровным слоем наносят шпаклевку и оставляют ее до полного высыхания. Затем поверхность шлифуют и покрывают грунтовкой.

В качестве декоративной отделки для конструкции, скрывающей инженерные коммуникации, можно использовать разные материалы. Однако при изготовлении короба одним из главных вопросов является: как зашить трубы в ванной, чтобы они были совершенно незаметными?

Для достижения такого эффекта достаточно использовать при отделке конструкций из гипсокартона и металлических направляющих те же материалы, что и при оформлении стен в ванной комнате. Это могут быть панели ПФХ, моющиеся обои или рулонные материалы под покраску, декоративные штукатурки и влагостойкие лакокрасочные покрытия. Конструкция из гипсокартонных листов и металлического каркаса способна выдерживать некоторые нагрузки, поэтому для отделки ее поверхностей используют керамическую плитку или мозаику. Цветовая гамма короба может сочетаться с оформлением стен ванной комнаты или быть контрастной по отношению к ним.

Как закрыть стояк коробом из гипсокартона в ванной и туалете

Технические узлы, выделяющиеся на общем фоне, вносят эстетический диссонанс в общую концепцию отделки интерьера санузла. Встает естественный вопрос – как закрыть стояк в ванной гипсокартоном. Как установить короб так, чтобы он скрыл коммуникации, был практичным и сохранял доступ к основным узлам разводки.

Вернуться к оглавлению

Полное содержание материала

Конструктивные особенности коммуникационных стояков

В каждом доме существуют места, где сконцентрированы коммуникации: водопроводные, отопительные и канализационные трубы. Часть этих элементов можно скрыть в стенах, сделав в них штробы. Для этого используют трубы с опрессовкой. Но есть элементы разводки, которые по техническим параметрам нельзя или не получается спрятать в стену.

К ним относятся:

• канализационные стояки с 100 диаметром сечения;
• водопроводные трубы со счетчиками;
• встроенная инсталляция для унитаза;
• гребенка (распределительный узел) теплых полов;
• газовый счетчик;
• технические точки с вентилями подачи, компенсаторы, редукторы давления, компенсаторы.

Оптимальным вариантом декорирования этих технических углов станет короб из гипсокартона с ревизиями доступа, люками. Если учесть все особенности, то в закрытой нише найдется пространство для хранения бытовой химии, или для удобной полки. Конструкция закрывает коммуникации и служит элементом декора.

Вернуться к оглавлению

Как закрыть стояк гипсокартоном

Приступая к установке короба для труб, проанализируйте технические особенности узла. Оцените его по таким параметрам:

1. Сложность конструкции. Вертикально или горизонтально расположенные трубы (со счетчиками или без них) достаточно зашить прямоугольным коробом. В нем оставляют ревизионное окно. В случае со встроенной инсталляцией, это будет сооружение, состоящее из нескольких элементов.
2. Вид финишной отделки. Моющиеся обои, листы пластика кроят нужной длины по коробу. В случае с плиткой, пластиковой вагонкой – правильнее подогнать короб под материал, чтобы не распиливать его на мелкие доборы, не подрезать. Так конструкция будет выглядеть аккуратней.
3. Продумать, как оформить короба с эстетической точки зрения, проявить дизайнерский подход. К примеру, при обшивке инсталляции поднять высоту короба до потолка, а внутри сделать ниши с подсветкой.
4. Определить размеры ревизионных окошек. Сконструировать их так, чтобы был доступ к техническим узлам для снятия показаний, и для аварийного демонтажа, ремонта.

При самостоятельной работе правильное решение – эскиз в масштабе. Это основа для расчета стройматериалов.

Процесс монтажных работ будет описан на примере вертикального стояка, принцип сборки гипсокартонного короба для горизонтальной конструкции идентичный.

Разметка

Начинают работы по изготовлению короба в ванной из гипсокартона с нанесения маркировки. Нужно учесть, что от труб отступают до 5 см. Так как пластик обладает определенным коэффициентом расширения, на них может образовываться незначительный конденсат. В местах соприкосновения на ГКЛ могут появляться влажные пятна.

Для сложных примыкающих элементов (для короба под канализацию и инсталляцию) лучше использовать лазерный уровень. Он даёт разметку сразу в нескольких плоскостях и их пересечением

Для распланировки рекомендуется применять строительный уровень и уголок. Последовательность:

1. Выставляют отметки отвесных направляющих. Для этого делают отступ от крайней точки коммуникаций в 3-5 см, ставят метку.
2. При помощи уровня, размечают вертикальные линии на стенах, прочерчивают их.

   Нанесение разметки на пол и стены

3. По полу выводят наружный угол короба. Стены в санузле могут быть слегка развернутыми, потому наружный угол не всегда получается 90⁰. Его выводят по вертикальной метке, выставленной для направляющих. Берут строительный угольник и прикладывают к линии. С отступом до 5 см от труб ставят отметку по полу. Проводят перпендикуляры. Угол примыкания к стене может быть не идеально прямой – это не существенно. Визуально небольшие отклонения будут незаметны.
4. Переносят разметку на потолок при помощи отвеса или лазерного уровня.

   После нанесения разметки на стены, пол и потолок, приступаем к монтажу каркаса

Для пристеночной, не угловой конструкции, оба наружных угла должны быть ровно 90⁰. Перепроверьте метки, так как от них зависит правильная сборка.

Монтаж каркаса

Необходимые инструменты:

На основании схемы и разметки делают расчёт материала. Обратите внимание, в том случае, когда ширина короба в туалете под стояк не больше 25 см, можно не устанавливать поперечные перемычки.

У каждого мастера свой подход к монтажу, поэтому некоторые используют стоечный профиль (ПС 50/40, ПС 75/40) или направляющий (ПН 50/40, ПН 75/40) для отвесных стоек.

В чем отличие стоечного профиля от направляющего можете узнать на нашем сайте.

Последовательность:

1. Сначала вырезают направляющие и крепят к полу и потолку на дюбеля (6 x 37 мм). Проверяют правильность разметки, наружный угол должен быть равен 90⁰.


   Крепление направляющих профилей к стенам и полу

2. Прикручивают направляющие вертикальные профили к стенам по размеченным линиям. Монтируют их при помощи дюбель гвоздей (6 x 37 мм), шаг между ними от 15 до 20 мм.


   Пример правильно крепления направляющих профилей к потолку и стенам

3. Выставляют вертикальный профиль на внешний угол. О монтаже внутренних и наружных углов можете узнать из статьи по ссылке.
4. Выкраивают перемычки, прикрепляют их к стоечному профилю саморезами по металлу (9,5 х 3,5 мм).Устанавливаются перемычки с интервалом между ними 30-50 см



Эту последовательность применяют для монтажа примыкающего короба в сложных конструкциях.

Следующий этап — сборка усиливающей части для ревизии. Для этого необходимо выбрать заранее люк. Снять с него мерки и сделать рамочную конструкцию из профиля, на 1-3 мм больше люка.

Пример установки ревизионного люка в каркас из профилей

Второй вариант установки ревизии предусматривает монтаж без корпуса люка, на магнитные замки. Они крепятся непосредственно на лист гипсокартона (сверху плитка).

Облицовка каркаса листами ГКЛ

Понадобятся:

В ванной, туалете применяют влагостойкие листы. Выкраивают гипсокартон по размерам коробов. Для этого намечают размеры, подрезают по меткам строительным ножом и надламывают его (как правильно разрезать гипсокартонный лист можете узнать на нашем сайте). Зашивают короб, используя саморезы для гипсокартона 3,5 х 9,5 мм. Лучше приобрести латунный, оксидированный крепеж, он не подвергается коррозии.

Гипсокартонный короб готов к отделке

Края ГКЛ на стыках внешних углов подрезают рубанком для гипса. Так они состыкуются без щелей. После этого начинают финишную отделку.

Понадобятся:

Последовательность:

1. После нанесения шпаклёвки на наружные углы, крепят перфорированные уголки.
2. Швы гипсокартонных плит заделывают серпянкой на шпаклёвку, предварительно их грунтуют. Узнайте по ссылке о видах грунтовок для ГКЛ.
3. Затем шпаклюют (2 раза), соблюдая последовательность: грунтуют, шпаклюют, шлифуют абразивной сеткой.
4. Последним этапом станет декоративная отделка плиткой или другими материалами.

Короб, закрывающий отопительный стояк, зашивают таким же образом. Ревизионные люки устанавливают в местах, где вмонтированы редукторы давления, компенсаторы и другие важные узлы.

При наличии определенного опыта, вполне реально закрыть коммуникации самостоятельно. Как закрыть стояк в ванной гипсокартоном можно узнать из видео.

Как спрятать трубы в ванной, туалете, кухне своими руками

Затевая ремонт в ванной комнате, кухне или туалете своими руками, первое, с чем сталкивается хозяин, это вопрос облагораживания системы водоснабжения и канализации: как скрыть трубы в ванной, как зашить трубы в туалете и как закрыть трубы на кухне. Неприглядный вид водопровода не заботит строителей при возведении здания, но важен любому владельцу квартиры для создания уюта и комфорта своего жилища. Не всегда перенос или переделка коммуникаций представляется возможной. Для того чтобы спрятать трубы в ванной, самым эффективным и простым способом станет возведение короба. Такой способ закрыть трубы в ванной избавит вас от эстетической проблемы наружной разводки, защитит водопроводные трубы от возможных внешних повреждений, но оставит доступ к кранам и счетчикам. Материалом для сооружения короба послужат гипсокартонные листы, так как они легки в обработке, не ограничивают выбор дальнейшей отделки, из них можно создать прочную и надежную конструкцию.

О чем эта статья

Необходимые материалы и инструменты

Если вы задались вопросами как спрятать трубы в ванной, как спрятать канализационную трубу в туалете или чем закрыть трубы на кухне, то первое, что нужно сделать, это подготовить материалы для построения конструкции и инструмент. Стенками конструкции служат листы влагостойкого гипсокартона размером 2500х1200 мм и толщиной 12,5 мм, ребрами — металлические направляющие и стоечные профили, формирующие каркас конструкции и крепление короба к стенам, потолку или полу.

Из рабочего инструмента необходимо приготовить

• ударную дрель для крепления сооружения к бетону или кирпичным стенам;
• шуруповёрт для соединения профилей саморезами или просекатель;
• кусачки или ножницы по металлу для отрезания профиля необходимой длины;
• молоток;
• строительный уголок;
• пузырьковый уровень или отвес для создания разметки;
• рулетку;
• строительный нож для раскройки листов гипсокартона по размеру.

Элементы конструкции соединяются между собой специальными саморезами. Для крепления металлических направляющих к стенам используются дюбель-гвозди.

Разметка короба

Для создания каркаса необходимо определиться с размерами будущего короба, помогающего спрятать трубы в туалете. Для начала начертите разметку на полу в ванной, так чтобы конструкция смогла полностью закрыть трубы в ванной. При облицовке кафелем, делайте разметку кратную ширине плитке. Каждую линию разметки обязательно проверяйте строительным уголком на соблюдение перпендикулярности относительно других. Учтите такой момент, что трубы не должны соприкасаться с будущим коробом.

Заложите расстояние от стенок конструкции до системы около 5-10 см, и не забывайте при планировании, что сам короб для труб в ванной будет больше за счет монтажа на металлопрофили гипсокартонных листов и отделки готового короба. Полученную проекцию будущего короба с помощью пузырькового уровня или отвеса, которым может стать любой небольшой грузик, привязанный к нитке, поднимите по стенам на необходимую высоту. Должна получиться система линий, создающая проекции короба на пол и стены при Г-образном коробе (трубы расположены в углу комнаты или между полом и стеной) или на пол, стены и потолок при П-образной конструкции (посередине стены).

Создание каркаса

Чтобы закрыть трубы в ванной, предпочтительней будет использовать оцинкованный профиль, поскольку из-за высокой влажности воздуха в санузле деревянные бруски могут быть подвержены гниению и заражению грибком. Также не всегда правильна геометрия деревянных изделий, так как найти в продаже сухой брус маловероятно. Да и, в принципе, купить металлический профиль дешевле и по весу он легче. Закрыть трубы в туалете с применением бруса возможно только при условии его предварительной обработки специальными защитными составами.

Вдоль полученной разметки дюбель-гвоздями направляющий профиль монтируется на стену, пол и потолок. Из стоечных профилей необходимо собрать незакрепленные ребра короба, соединяя их между собой саморезами и проверяя их на параллельность относительно закрепленных профилей. Если короб для труб в ванной имеет длину более полутора метров (при ширине до 25 см), то для обеспечения жесткости и прочности конструкции следует установить перемычки. Чем больше ширина короба, тем при меньшей длине необходимо применение дополнительных профилей. Расстояние между перемычками выбирается не более одного метра.

Закрыть трубы в туалете возможно также коробом с нишей. Ниша является отличным современным вариантом декора, заменяющим шкафы и навесные полки. Возможна установка отдельного освещения ниши, создающего большую глубину и увеличивающего тем самым зрительно пространство. Заранее подготовьте чертежи для ниши, так как уже на этапе заложения каркаса необходимы дополнительные металлопрофили для получения выступающих частей и углублений. Правильно сформированный каркас – это 80% работы. Фиксацию пересечений направляющих удобно производить специальными «крабами». Если планируется что ниша будет нагружена, то лучше предусмотреть дополнительные крепежные элементы и ребра жесткости.

Отделка ГКЛ

Двухгранный короб для труб в ванной, состоящий из двух стенок гипсокартона, закрываем листами гипсокартона, вырезанными в размер конструкции. Торец гипсокартонных листов должен быть срезан вровень с металлопрофилем. Не собирайте конструкции из кусков, а старайтесь использовать цельные элементы.

Трехгранный короб для труб в туалете собирается по другой технологии. По размерам двух боковых граней, находящихся напротив друг друга, вырезаются два куска гипсокартона. При помощи саморезов грани прикручиваются к собранному каркасу. К установленным стенкам короба крепятся стоечные профили, так чтобы стенки из гипсокартона находились заподлицо с направляющими. Замеряется ширина торцевой стенки и вырезается необходимый кусок. Прикрутите последнюю стенку короба к профилям. Все саморезы обязательно закручиваются в металлический профиль.

Обустройство люков

Обустройство смотрового окна в коробе, позволяющем спрятать трубы в туалете, обеспечит полноценным доступом к вентилям, приборам учета, сложным узлам в системе трубопровода, для ревизии в санузле канализационной трубы. Можно установить пластиковый съемный люк с дверцей. Особой подготовки это не требует, просто необходимо вырезать отверстие в гипсокартоне при помощи строительного ножа размером на 1-2 мм больше параметров люка. Люк можно приклеить по периметру на жидкие гвозди, либо просто вставить в проем.

Второй вариант смотрового окна – это установка потайного люка, создающего скрытый проем, полностью сохраняющий эстетичность интерьера. Конструкция такого люка состоит из металлической рамы с дверцей из гипсокартона, отделку которой производят в стиле окружающих стен. Такие люки можно оклеивать обоями и даже укладывать на них кафель. Установка люков-невидимок производится до зашивки короба гипсокартоном, так как крепление рамы люка происходит саморезами к металлическому каркасу короба. Измерьте параметры крышки люка. В месте установки люка сформируйте из профилей каркас. Рама вставляется в каркас и фиксируется к металлопрофилю саморезами (по 2 штуки с каждой стороны). Чтобы дверца люка оказалась заподлицо со стеной, вокруг проема гипсокартон должен отступать от края на 10-12 мм. Щель между рамой и каркасом заделывают шпаклевкой.

Облицовка короба

Декоративная отделка короба, дающего возможность зашить трубы в туалете или ванной, может полностью повторять отделку стен. Чем зашить трубы в ванной решать только вам, так как возможность декорирования гипсокартона ничем не ограничена. Его можно обыграть облицевав кафелем, оклеив обоями, зашив пластиковыми или МДФ панелями.

Если планируется использование в качестве отделки обоев, то первым этапом следует произвести заделку утопленных в гипсокартон головок саморезов и выравнивание углов. Для формирования четкого и ровного угла используются специальные пластиковые или металлические перфорированные уголки, которые утапливаются в шпаклевку при оштукатуривании поверхности гипсокартона. После просушки, поверхность затирается и грунтуется. Финишным этапом отделки служит оклеивание обоями.

Облицовка кафельной плиткой не требует предварительной подготовки поверхности. На поверхность короба ровным слоем наносится специальный клей, к которому кафель прижимается в течение нескольких секунд. Обшить трубы в туалете можно и пластиковыми панелями. Для обшивки панелями устанавливаются специальные направляющие, в которые поочередно заводятся элементы.

Решение вопросов как спрятать трубы в ванной, как закрыть трубы в туалете и как сделать короб для труб на кухне не составит проблемы, даже для новичка в строительстве, используя гипсокартонные листы и изучив простейшие правила постройки конструкций из металлопрофиля.

Как закрыть трубы в ванной гипсокартоном своими руками?

В ванной комнате без труб не обойтись. Но вот выглядят коммуникации подвода воды и отведения стоков не слишком эстетично, поэтому многим хозяевам хотелось бы скрыть коммуникации, чтобы не портить внешний вид интерьера. Как спрятать трубы в ванной? Существуют разные способы, но одним из оптимальных вариантов является постройка короба, собранного из гипсокартона.

Современные пластиковые трубы выглядят более привлекательно, чем старые чугунные, особенно если они давно эксплуатируются и покрыты несколькими слоями краски. Но даже коммуникации из пластика интерьер не украшают, поэтому большинство хозяев стараются их закрывать. Одним из наиболее удачных способов является постройка гипсокартонной конструкции.

Можно ли использовать гипсокартон в ванной

Каждый домашний мастер, которому доводилось работать с гипсокартоном, подтвердит, что этот материал очень удобен. С его помощью можно легко собрать любые конструкции, в том числе и криволинейные.

Но ведь этот материал состоит из картона и гипсовой прослойки, а эти материалы очень плохо переносят не только прямое попадание влаги, но и пребывание во влажном помещении. Поэтому применять его для выполнения любых ремонтных работ в ванной нерационально.

Однако вышесказанное относится только к обычному материалу, а сейчас производители выпускают влагостойкий вариант, который обозначают аббревиатурой ГКЛВ. Структура этого материала аналогичная – слой гипса и два слоя картона, закрывающих гипс с обеих сторон. Отличием является то, что все три слоя имеют дополнительное покрытие, защищающее от действия влаги.

Технические характеристики

ГКЛВ обладает следующими свойствами:

• листы выпускаются разных размеров, ширина листа находится в пределах 600-2000 мм, длина – 1200-4000 мм. Толщина также может быть разной – от 6,5 до 24 мм;
• устойчивость к воздействию влажного воздуха у ГКЛВ на 95% выше, чем у обычного гипсокартона;
• конструкции из ГКЛВ можно даже мыть, но не стоит использовать слишком много воды;
• материал является пожаробезопасным, он не поддерживает горение, а при пожаре не выделяет веществ, вредных для здоровья.

Совет! Отличить ГКЛВ от обычного гипсокартона просто. Для этого даже не придется смотреть на маркировку, поскольку материалы окрашиваются в разный цвет. Если обычный вариант серый, то для использования в ванной комнате – зеленый.

Планирование

Постройка короба имеет свои положительные и отрицательные стороны. Так, если построить короб, закрывающий стояк канализации и другие коммуникации, то придется пожертвовать некоторым количеством квадратных сантиметров площади и без того тесного помещения санузла.

Но зато короб можно сделать разборным или предусмотреть устройство на нем дверок, обеспечивающим возможность в любой момент получить доступ к коммуникациям. А при прокладывании труб скрытым способом, когда их размещают в нишах в стене и полностью закрывают отделкой, такой доступ невозможен.

Это лишает хозяев возможности своевременно заметить протечку и устранить аварию. Кроме того, для выполнения ремонта труб потребуется снятие отделки и последующее её восстановление, что увеличивает расходы на ремонт. По этой причине выгоднее все же построить короб, чтобы «убрать» в него все коммуникации.

Покупка материалов

Перед тем как закрыть трубу в ванной гипсокартоном, нужно приобрести ряд материалов. Их количество зависит от размеров короба, который планируется построить. Для выполнения монтажа нужно приобрести:

• гипсокартон влагостойкого исполнения;
• два вида металлического профиля – направляющий и стоечный. Либо деревянный брус;

Совет! В ванной все же лучше использовать металлический профиль, так как дерево плохо переносит воздействие влажного воздуха. Но если все же решено применять брус, то материал нужно предварительно обработать специальными защитными пропитками.

• дюбели для крепления деталей к бетонной стене, саморезы для соединения деталей обрешетки и крепления к ним гипсокартона;
• серпянка – специальная лента, которой заклеивают швы между листами обшивки;
• шпатлевка для заделки швов и мест установки саморезов;
• грунт на основе акрила.

После приобретения материалов стоит проверить наличие необходимых инструментов. Потребуется:

• для выполнения разметки – карандаш, длинная металлическая линейка и угольник, уровень. В идеале – лазерный, но можно обойтись и более простым вариантом – водяным уровнем;
• для крепления деталей каркаса к бетонным стенам потребуется перфоратор либо дрель, обладающая ударной функцией;
• для нарезки металлического профиля нужны ножницы по металлу, а для резки деревянных брусков — ножовка;
• для вкручивания саморезов лучше иметь шуруповерт, так как выполнение этой работы вручную при помощи отвертки потребует слишком много времени и физических усилий;
• шпатель для нанесения шпаклевки.

Совет! Кроме того, нужно выбрать отделочный материал, которым будет отделываться короб. Как правило, используют тот же вариант отделки, что и применялся для стен. К примеру, готовый короб можно окрасить или оклеить кафельной плиткой.

Монтаж

Выполнение монтажных работ нужно начать с нанесения разметки на поверхности, к которым будет крепиться короб, то есть, на стены, пол и потолок. При нанесении разметки необходимо учитывать, что расстояние от самой выступающей части трубы до стенки короба должно быть минимум 4-5 см. Для выполнения разметки необходимо:

• найти самую выступающую часть трубы, отмерить от нее 5 см и нанести точку на этом уровне на стены по обе стороны от трубы;
• при помощи уровня нанести на стену вертикальную линию от потолка до пола;
• затем, используя угольник, нанести разметку на горизонтальные поверхности – пол и потолок. Линии должны располагаться под прямым углом друг к другу.

Следующий этап монтажа – крепление направляющего профиля или деревянных брусков по намеченным линиям и сборка каркаса. Необходимо:

• нарезать профиль (брусок) отрезками требуемой длины;
• приложить отрезок к линии наметить места установки креплений с шагом 20 см;
• просверлить отверстия при помощи перфоратора;
• вставить в отверстия пластиковые детали дюбелей, а потом закрутить шурупы;
• сначала собирают участки каркаса на потолке и полу, а затем крепят детали к стенам, заведя нижнюю и верхнюю часть профиля в уже собранную конструкцию на горизонтальной поверхности;
• далее нарезают стоечный профиль и крепят на саморезах к направляющим ребра жёсткости будущей конструкции.

Закончив монтаж каркаса, можно приступить к подшивке листов гипсокартона. Для этого из материала выкраивают детали необходимой величины и прикручивают их к каркасу. Крепить лист нужно по вертикали (к стоечным профилям) и по горизонтали (к ребрам жесткости). Для крепления используют саморезы. Вкручивать их нужно так, чтобы шляпки были слегка утоплены в материал. Но нельзя и перекручивать, иначе гипсокартон может треснуть.

Отделка

Собранный из гипсокартона короб выглядит неказисто. Поэтому его необходимо подвергнуть отделке. Сначала нужно заделать щели между отдельными листами. Их заклеивают серпянкой и замазывают шпаклевкой.

Нужно зашпаклевать и места расположения саморезов, чтобы поверхность была идеально ровной. Последний этап подготовки – нанесение грунта на гипсокартон. Грунт рекомендуется наносить в два слоя.

Итак, существует несколько вариантов ответа на вопрос как спрятать трубы в ванной. Оптимальным решением в большинстве случаев является сооружение гипсокартонного короба. Если собрать такой короб и на его поверхность нанести тот же вариант отделки, что и на стены, то эта деталь гармонично впишется в интерьер ванной комнаты.

Как закрыть трубы гипсокартоном: правильный способ

Трубы есть в каждой комнате, а особенно их много в ванной, туалете и кухне. Причем зачастую они только портят внешний вид комнаты, а не украшают его. Поэтому вопрос «как можно закрыть трубы» сегодня является более чем актуальным.
Зашить трубы можно с помощью самых разнообразных материалов.

Варианты маскировки

Сегодня существует множество вариантов, чтобы замаскировать коммуникации в помещении. Самые распространение из них:

• с помощью встроенной мебели. Это самый простой и оптимальный вариант;
• создать конструкцию из гипсокартона. Такой короб даст возможность качественно и красиво обшить коммуникации, включая даче газовую трубу;
• короб из ДСП. Здесь получится создать легкую конструкцию, которая подойдет под любой интерьер;
• декорирование. В данной ситуации обшивка может осуществляться самыми различными материалами — бечевкой, обоями, краской, искусственными камнями и т.д.

Обратите внимание! Выбор способа обшивки стоит делать с учетом ваших финансовых возможностей, а также руководствуясь собственными предпочтениями.
Имея столько вариантов, можно наиболее подходящим для вас образом замаскировать ненавистную трубу, даже газовую. Но наиболее часто в качестве маскировки выбирают короб из гипсокартона, так как его можно легко сделать своими руками.

Делаем расчеты

Создание короба из гипсокартона для маскировки труб требует проведения расчетов и создания схемы, по которой в дальнейшем будет осуществляться монтаж конструкции.
Чертеж делаем следующим образом:

Чертеж короба

• наносим на бумагу коммуникации, которые маскируем;
• расстояние между трубами и каркасом составляет не меньше 3 см;
• чертим элементы металлического каркаса с указанием мест расположения перемычек.

Обратите внимание! В чертеж нужно заложить размеры каркаса и толщину гипсокартонных листов.
Чертеж поможет вам точно рассчитать количество нужных для работы материалов.

Подготовка к монтажу

Подготовка к работе по созданию гипсокартонного короба или фальш-стены предполагает следующие действия:

• расчистка места будущих работ;
• грунтовка стены. Если нужно закрыть газовую трубу, грунтуем средством против плесени и грибков;
• на стены наносим разметку, соответствующую чертежу.

Теперь у вас все готово для установки конструкции.

Требуемые для работы инструменты

Короб из гипсокартона можно сделать только при наличии следующих инструментов:

Инструменты для работы



• перфоратор и дрель со сверлами;
• рулетка и карандаш;
• строительный уровень;
• шпателя.

Теперь уж точно можно приступать к самой маскировке.

Основной этап работы

Для многих людей вопрос «как закрыть трубы гипсокартоном» является довольно сложным. Но если вы будете следовать нашей инструкции, этот вопрос перестанет вас волновать.
Монтаж подобной конструкции всегда начинаем с создания металлического профиля:

• к разметке, которая нанесена на пол или стены, крепим направляющие профиля;

Обратите внимание! Вместо металлических профилей можно использовать и деревянные рейки, но их стоит предварительно обработать специальными средствами.

• просверливаем в них отверстия перфоратором и крепим на дюбеля;
• при высоком коробе, на промежутках в 50-60 см, устанавливаем стоечные профиля. Они будут играть роль перемычек. Перемычки обязательно нужны, если расстояние между стойками будет больше 25 см.

Каркас короба

В ситуации, когда элементы, которые нужно обшить находятся в углу, каркас начинаем устанавливать именно с углов. Все этапы монтажа каркаса следует осуществлять с использованием строительного уровня.

Обшитые трубы

Если есть необходимость, тогда по окончанию установки металлической конструкции крепим звукоизоляционные материалы. Лучше всего если данные действия вы будете проводить одновременно с обшивкой стен гипсокартоном.
По завершению установки каркаса, его можно начинать обшивать гипсокартоном. Обшивка происходит следующим образом:

• нарезаем листы на кусочки нужного размера. Лучше всего, чтобы это были длинные полосы, особенно если короб высокий. Для нарезания используем нож по гипсокартону;
• листы крепим на саморезы.

По окончании монтажа у вас должна получиться безукоризненно ровная конструкция.

Завершение работы

В завершении работы следует придать вашей конструкции эстетичный и красивый внешний вид. Для этого вам потребуется сделать следующее:

• обработать все места стыков листов серпянкой и шпаклевкой;
• зашпаклевать также следует и места вкручивания саморезов;
• после этого весь короб грунтуем;
• завершающим этапом будет нанесение финишной шпаклевки. Ее слой должен быть очень тонким.

Затем придаем конструкции окончательный вид с помощью покраски, оклейки обоями и т.д. Все, ваша маскировка коммуникаций готова!

Как закрыть трубы в туалете гипсокартоном своими руками (видео)

Трубная разводка квартиры в подавляющем большинстве случаев расположена в туалете. Ее основные элементы – стояки холодного и горячего водоснабжения, а также канализация. Обычно все эти три линии находятся за унитазом или в углу помещения. Выглядят они не очень эстетично, поэтому во время проведения ремонтных работ их обычно пытаются закрыть. Вопрос о том, как зашить трубы в туалете гипсокартоном, чтобы помещение приобрело привлекательный внешний вид, актуален для многих домашних мастеров.

С чего начнем?

Перед тем как закрыть трубы в туалете гипсокартоном, следует совершить ревизию коммуникационных систем, иначе впоследствии могут возникнуть проблемы, решение которых может вылиться большими хлопотами.

1. Проверьте все трубы на предмет повреждений и сильных дефектов.
2. Насколько герметичны все соединения труб? Если имеются течи, обязательно устраните данные неполадки.
3. Снимите с труб старые покрытия, избавьте их от следов ржавчины, перекрасьте свежим слоем краски, при необходимости «оденьте» их в футляры из изоляционного материала.
4. Составьте план-чертеж вашего трубопровода, нанесите на него все соединения и запорные приспособления. Данная схема очень выручит в случае аварийных ситуаций.
5. Продумайте, где в конструкции из гипсокартона будут располагаться ревизионные люки, обеспечивающие доступ к трубам во время их эксплуатации и при наступлении чрезвычайных ситуаций.
6. Если у вас установлены старые металлические трубы, возможно, рациональней будет заменить их на современные изделия из полипропилена. Такие трубы столь же прочны, однако выглядят более эстетично, весят меньше и приемлемы по цене.

Рекомендуется во влажных помещениях, таких как туалет и ванная, использовать для маскировки труб только влагостойкий гипсокартон.

Как можно скрыть трубы с помощью гипсокартона?

Предлагаем разобрать два наиболее популярных варианта того, как закрыть трубы в туалете, используя ГКЛ.

Способ № 1. Фальшстена

Прибегают к нему, если трубы водостока и канализации располагаются позади унитаза на всю стену. Предлагаемая конструкция проста в реализации, схема ее выполнения выглядит примерно так:

• Монтаж направляющих профилей UW или производится по периметру закрываемого участка (на потолок, на стены, на пол). Закрепляют их при помощи обыкновенных дюбель-гвоздей.
• Стойки, выполненные из профиля CW, устанавливаются вертикально. Не забывайте о необходимости оставить небольшое пространство для смотрового окна.
• Из профиля CW монтируем поперечины. В итоге образуется ячеистая обрешетка.

• Исходя из размеров участков каркаса, режутся гипсокартонные листы, для их закрепления используются стандартные саморезы по металлу для гипсокартона.

Помещение туалета часто имеет всего 0,75–0,8 м в ширину, поэтому для изготовления фальшстены для маскировки труб может быть достаточно всего одного листа гипсокартона., стандартные размеры которого – 2,5 × 1,2 м.

• Отверстие под смотровое окошко для контроля за состоянием труб и снятия показаний счетчиков нужно разметить заранее, а вырезать его можно уже после установки гипсокартона. О трех самых удобных вариантах его оформления можно прочитать дальше.
• Швы между листами гипсокартона заделываются с использованием бумажной армирующей ленты или сетки-серпянки.
• Поверхность фальшстены грунтуется и выравнивается при помощи шпаклевки. После ее высыхания наносится новый слой грунтовки.

Если конструкция будет облицовываться кафельной плиткой, необходимости в выравнивании стены шпаклевкой нет. Достаточно будет просто обработать гипсокартон грунтовкой.

Теперь можно приступать к финальной отделке (кафель, покраска и т. п.).

Способ №2 Короб для труб из гипсокартона

Применяется, если коммуникации, которые нужно замаскировать, расположены в углу туалета. Такое зашивание считается более сложным, поскольку предстоит соорудить каркас угловой конструкции, а затем обшить его гипсокартоном.

Определите, какими именно будут размеры возводимого короба. Учитывайте, что он должен быть компактным, но предельно функциональным, скрывать не только трубы, но и отсекающие вентили для обоих стояков, на нем же будет располагаться смотровое окошко для ревизии состояния канализационной системы.

Этапы установки:

• Нанесите разметку на потолок, она определит контуры и габариты будущего короба. Расстояние между стенками короба из гипсокартона и трубами – около 10–15 см.
• Используя отвес и гидроуровень, перенесите контуры на пол.

• На стеновой поверхности проведите линии, по которым будут проходить соединения стен и углов.
• После окончания разметки приступайте к сборке каркаса. Для его возведения необходимо установить направляющие профили на полу, потолке и стенах согласно выполненной разметке. Для закрепления используются дюбель-гвозди.
• Теперь соединяем противолежащие углы на потолке и полу вертикальным профилем. Именно он послужит основой для коробки, закрывающей трубы. Для жесткости конструкции этот вертикальный профиль следует соединить с установленными на стенах направляющими. С этой целью используют подрезанные до необходимых размеров куски потолочного профиля. Установка поперечин производится каждые 40 см.

В данной конструкции для маскировки труб также необходимо оставить место для смотрового окна, расположите его напротив отсекающих вентилей.

Наш каркас можно считать готовым, остается только выполнить его обшивку листами гипсокартона. Производится это действие по схеме, описанной в первом пункте. Затем выполняются шпаклевочные работы и финальная отделка.

Уточнить для себя моменты, оставшиеся непонятными, можно, просмотрев видео, рассказывающего о том, как зашить трубы в туалете гипсокартоном.

Как обеспечить доступ: 3 самых удобных способа

Для обеспечения простого и быстрого доступа удобнее всего использовать один из предложенных ниже вариантов:

• Роллеты или жалюзи. Отличное решение при создании фальшстены у задней стенки туалета. Крепятся к каркасу, обеспечивают наиболее широкий доступ к трубопроводу. В этом случае сокращается площадь отделки, не нужно продумывать способы крепления для лючка. Кроме того, за ними можно организовать полочки для хранения бытовой химии.

• Сантехнический лючок. Его можно изготовить самостоятельно, но проще приобрести в магазине. Может быть металлическим или пластиковым, использоваться самостоятельно или под плитку.
• Съемная плитка на магнитах. Интересное решение, которое можно использовать при отделке туалета крупным кафелем. Отверстие делается под размер элемента, между гипсокартоном и кафелем на его поверхности вставляются магниты, по сторонам съемной плитки клеятся 4 металлические пластины.

Как видите, процесс качественной маскировки водопроводных труб и канализационного стояка гипсокартоном не так уж и сложен. При должной аккуратности, внимательности и небольшой сноровке его вполне возможно осуществить самостоятельно, существенно сэкономив собственные средства.

Видеоинструкция
