Как выбрать правильную опору для труб

Независимо от того, закрепляете или поддерживаете сантехнический трубопровод под стеной, потолком или полом, опоры для труб, такие как подвески, хомуты, кронштейны и крюки, необходимы для завершения DWV (дренаж, слив и вентиляция). дренаж, водопровод или гидравлические трубы должным образом.
Ниже мы объясним, почему необходимы надлежащие опоры для сантехнических труб. Мы также предоставляем полный обзор предложений Oatey по опорам для труб, чтобы вы могли выбрать подходящую опору для труб для своего проекта.

Почему необходимы надлежащие опоры для труб

• Они обеспечивают безопасность систем трубопроводов: Неправильно закрепленная система трубопроводов может привести к тому, что трубы прорвутся через стену или слетят с потолка, что может привести к травмам, повреждению здания, или оба.
• Уменьшают движение трубы: Использование опор для труб поможет снизить шум в системах DWV или «гидравлический удар» в системах водоснабжения.

Гидравлический удар может поглощаться любыми незакрепленными линиями, что приводит к частичному или экстремальному движению, создавая контакт с соседними поверхностями. Трубы должны быть надлежащим образом закреплены и/или изолированы, чтобы предотвратить соприкосновение с окружающими строительными материалами. Недостаточно закрепленные трубы будут двигаться и вызывать стук или вибрацию даже при малейшем гидравлическом ударе.

Выбор правильного типа опоры для труб

Чтобы обеспечить удовлетворительную работу системы трубопроводов, тщательно продумайте расположение и тип опоры.

Сантехнические нормы требуют, чтобы все трубы и содержимое внутри поддерживались, чтобы труба сохраняла выравнивание и не провисала. Сантехнические нормы также обычно требуют, чтобы вешалки и обвязочные материалы были изготовлены из утвержденного материала, который не будет способствовать гальваническому действию. Конечно, они также должны быть достаточно прочными, чтобы выдержать вес труб и содержимое.

Выбор правильной опоры трубы для данной системы трубопроводов во многом зависит от материала трубы.

• Водопроводная труба представляет собой размер медной трубы, обычно называемый CTS.
• Газовые и дренажные трубы считаются размерами железных труб или IPS.

Чтобы сломать однодюймовый кусок меди или трубы из ХПВХ, потребуется другой тип и размер подвески, чем для сопоставимого куска газовой трубы, из-за таких факторов, как толщина стенки, диаметр и нагрузка (вес трубы). ).

После того, как вы учтете все вышеперечисленное, выбор опоры для труб, в конечном счете, может основываться на личных предпочтениях.

Совет Oatey: Опоры для труб настолько прочны, насколько прочны они, к чему они прикреплены — к дереву или бетону. Если подвеска не закреплена правильно и надежно к стене или потолку, то, какой вес может выдержать вешалка, не имеет значения.

Различные типы опор для труб Oatey

Oatey предлагает полный ассортимент опор для труб для систем отопления, DWV или трубопроводов питьевой воды. Oatey предлагает зажимы, крючки, вешалки, кронштейны и ограждения для надлежащей отделки вашей линии подачи, DWV или систем отопления. Oatey также предлагает продукты для защиты ваших трубопроводных систем после их установки.

Давайте подробнее рассмотрим различные типы опор для труб.

Хомуты для труб

Хомуты для труб позволяют быстро и легко устанавливать медные трубы. Ниже приведена разбивка трубных хомутов Oatey и способы их наилучшего использования:

• Хомуты с гвоздями разработаны с предварительно нагруженным гвоздем, что позволяет быстро и легко устанавливать нажим для всех типов трубопроводов CTS. Запатентованный съемный клин и выемка позволяют снимать хомут, когда это необходимо. При полном удалении от поверхности труба может расширяться и сжиматься с защитой трубы на 360°. Эти хомуты доступны в виде половинных и полных хомутов и могут использоваться в гидравлических системах.

• Подвесной полухомут Хомуты для труб используются в водопроводных и гидравлических системах, исключая контакт между трубой и поверхностью каркаса для уменьшения передачи шума водопровода.
  Его ребристая конструкция изолирует от шума водопровода и расширения и сжатия трубы.
• DuoFit™ Поддержка труб с гвоздями обеспечивает быструю и простую установку труб CTS 1/2” и 3/4” с помощью одного хомута. Устраняет контакт между трубой и поверхностью каркаса и изолирует от звука. Трубная опора DuoFit™ с гвоздями может работать в диапазоне температур от 0°F до 160°F.

• Стандартные хомуты для труб позволяют быстро и легко устанавливать все типы трубопроводов CTS и DWV. Они также позволяют монтировать трубы заподлицо с поверхностями. Стандартные трубные хомуты могут работать в диапазоне температур от 0°F до 160°F.

• Изолирующие хомуты для труб используются в водопроводных и гидравлических системах и предназначены для предотвращения образования надрезов и закручивания труб при прокладке водопроводных линий через каркас. Изготовленные из прочного полипропилена для предотвращения коррозии, эти хомуты могут работать в диапазоне температур от 0°F до 180°F. Их ребристая конструкция позволяет трубе расширяться и сжиматься, а также снижает шум и вибрацию водопровода.
Изолирующие хомуты для труб с металлическими шпильками
• уменьшают шум и вибрацию водопровода при прокладке водопроводных труб через металлические шпильки. Они используются на металлических шпильках калибра 18 или более легких и защелкиваются в пробитых отверстиях 1-3/8 дюйма. Хомуты для изоляционных труб с металлическими шпильками изготовлены из прочного полипропилена, который помогает предотвратить коррозию. Размер 1/2 дюйма имеет отверстия 1/4 дюйма и 3/8 дюйма.

Стальные хомуты для стояков

Стальные хомуты для стояков являются идеальной опорой для вертикальных труб и используются для крепления труб к монтажным поверхностям. Стальные хомуты Oatey Riser совместимы с трубами из различных материалов и доступны в размерах 2” и 4”.

Подвески для труб

Подвески для труб можно использовать для крепления линий подачи и труб DWV. Ниже приведена разбивка подвесов для труб Oatey и способы их наилучшего использования:

• Подвески Milford с медным покрытием предназначены для подвешивания медных труб к объекту; с верхней установочной пластиной вешалка поворачивается и фиксируется на месте. Вешалки Milford с медным покрытием имеют предварительно просверленные отверстия для быстрой установки шурупов.



• Оцинкованные подвесы DWV крепят системы DWV к балкам и стропилам. Их универсальный дизайн упрощает работу, а регулируемые ремни и отверстия для замочной скважины обеспечивают быструю установку.

• Оцинкованная подвеска DWV с пластиковым покрытием крепит системы DWV к балкам и стропилам. Опять же, их универсальная конструкция упрощает работу с ними, и они совместимы с различными материалами труб.

Универсальные подвески для труб
• используются для подвешивания трубы к каркасу. Лента регулируется для размещения трубы диаметром от одного до шести дюймов, а ориентация ленты может быть изменена в зависимости от потребностей установки.
  Прямые и угловые отверстия под гвозди подходят для жестких углов установки. Они соответствуют требованиям ASTM и одобрены IAPMO.
Колокольные подвески
• CTS обеспечивают легкую опору трубы или медных трубок от стены или предмета. Каждая подвеска включает в себя два зажимных винта и один крепежный винт и имеет зазор 13/16 дюйма от монтажной поверхности. Утопленный крепежный винт с проточкой для использования на металлических шпильках не касается трубопровода.

Подвесные хомуты

Металлические и пластиковые подвесные хомуты позволяют быстро и недорого подвешивать трубы к балкам или стропилам. Ниже приводится подробная информация о подвесных ремнях Oatey и о том, как их лучше всего использовать:

• Пластиковые подвесные ремни — это быстрый и экономичный способ подвешивания трубопроводов всех типов. Их можно использовать в качестве подвесок для труб, подвесок для кабелепроводов и воздуховодов, хомутов для труб, хомутов и т. д.
  Пластиковые подвесные ремни следует использовать только для временных или ненесущих конструкций. Их также можно использовать в качестве обвязки среднего уровня, если это требуется по коду. Максимальная нагрузка составляет 20 фунтов, и ее нельзя использовать при температуре ниже 32°F или выше 120°F.

• Металлические подвесные хомуты — это быстрый и недорогой способ подвешивания труб к балкам или стропилам. Этот продукт, доступный в стали 24 и 28 калибра, имеет чередующиеся отверстия под гвозди для ускорения монтажа.

• Взаимосвязанные металлические подвесные хомуты поддерживают водопроводные линии из меди, ХПВХ и PEX от балок и стропил. Ремни самозастегиваются, поэтому гайки или болты не требуются. Блокирующие металлические подвесные ремни имеют безопасную рабочую нагрузку 46 фунтов.

• Медные хомуты размером 3/4 дюйма используются для крепления водопроводных труб CTS, PEX или CPVC к твердым поверхностям. Эти ремни прикрепят трубопровод к стойкам, балкам или каменным блокам и помогут уменьшить дребезжащий шум.

J-образные крюки

J-образные крюки обеспечивают быстрый, простой и экономичный способ крепления трубопровода. Ниже приводится разбивка J-образных крюков Oatey и способов их наилучшего использования:

• J-образные крюки DWV обеспечивают безопасность дренажного трубопровода, позволяя расширять и сжимать его. Они хорошо подходят для труб DWV, идущих горизонтально от балок и стропил, и могут использоваться на трубопроводах сортамента 30 и 40. Имея несколько отверстий под гвозди для крепления к трубам под разными углами, их уникальные диагональные отверстия под гвозди позволяют легко крепить в труднодоступных местах.

• J-образные крюки CTS изготовлены из ударопрочного АБС-пластика и обеспечивают быстрый, простой и экономичный способ крепления трубопровода подачи к балкам и стропилам с безопасной рабочей нагрузкой 50 фунтов. Для использования с медными, PEX, CPVC и другими трубами размера CTS эти J-образные крюки позволяют расширять и сжимать систему, позволяя гвоздям плотно прилегать к стене или стойке.

Защитные кожухи для труб

• Защитные кожухи и пластины FHA защищают трубы и электропроводку от гвоздей или шурупов и прибиваются самостоятельно для быстрой и легкой установки.

Кронштейны для труб

Кронштейны помогают размещать медные водопроводные трубы через раковины, туалеты и другие приспособления. Ниже приводится описание кронштейнов Oatey и способов их наилучшего использования:

• Стержни Hyco идеально подходят для крепления трубы к шпильке и изготовлены из стали 14 калибра, чтобы обеспечить прочную опору и устранить шум от неправильно закрепленных труб. Они также имеют предварительно просверленные отверстия для легкой установки с помощью винтов и могут быть обрезаны по размеру.

• Опорные кронштейны для труб Holdrite размещают медные водопроводные трубы для раковин, туалетов и других приспособлений, которые необходимо припаять к кронштейну для надежной установки после прибивания гвоздями к стене. Поддерживая любую водопроводную линию, проходящую через стену, кронштейны имеют отверстия в центре 2” для трубы 1/2” и в центре 4” для медной трубы 3/4” и 1”.
Комплект опорных кронштейнов для изолятора
• PEX содержит семь отверстий диаметром 1/2 дюйма каждое. Кронштейн поставляется с изоляционными зажимами для удержания труб на месте и снижения шума и вибрации.

Прочие изделия для поддержки труб:

• Кабельные, кабелепроводные и воздуховодные стяжки — это быстрый и удобный метод крепления различных компонентов, включая кабели и трубки. Они оснащены запорным устройством, обеспечивающим надежное, нескользящее соединение для крепления всех типов незакрепленных предметов.
Плоские гвоздезабивные гвозди
• имеют медное покрытие и предназначены для быстрой фиксации гвоздя. Они прочно и удобно прикрепляют медные, ПВХ, ХПВХ, оцинкованные трубы и трубы PEX к деревянным стойкам и балкам.
• Крюки для медных и стальных труб поддерживают трубы под деревянными балками, стропилами или фермами. Они самозабиваются для использования с медными, ПВХ, ХПВХ, оцинкованными трубами или трубами PEX.

Будь то крепление сантехники, гидравлических линий, дренаж DWV или поддержка вашей работы с помощью кронштейнов и стержней, выбор качественных опор для труб обеспечивает необходимую защиту и поддержку от потенциальных отказов, связанных с гидравлическим ударом, весовой нагрузкой, проникновением в пол и потолок и т. д. .

Таблица размеров труб от DN до NPS [в мм и дюймах]

При выборе клапана вам необходимо знать, какой размер трубы необходим для трубопровода в вашем приложении. Трубы имеют размеры в соответствии с двумя обозначениями размеров: DN и NPS. Поскольку эти классификации основаны на двух разных системах измерения, таблица преобразования DN в NPS является обязательной для проектирования трубопроводной системы.



Что означают DN и NPS?

DN означает номинальный диаметр , который обозначает размер трубы (в частности, ее внутренний диаметр) в миллиметрах (мм). NPS, или номинальный размер трубы , является просто неметрическим эквивалентом, в котором диаметр измеряется в дюймах (дюймах). В печати обозначения размеров труб не сопровождаются аббревиатурой единицы измерения. Например, диаметр трубы может отображаться как DN 20 или NPS ¾.

Размеры DN соответствуют метрическим стандартам Международной организации по стандартизации (ISO) для всех трубопроводов водопровода, природного газа, мазута и других различных трубопроводов. NPS используется для измерения труб, клапанов, фитингов и других компонентов трубопроводных систем и соответствует стандартам Американского общества инженеров-механиков (ASME). Аббревиатуру NPS часто путают с аббревиатурой 9.0216 национальная трубная прямая , которая относится к стандарту, регулирующему структуру и форму трубной резьбы.

Как измеряются размеры труб?

При измерении с помощью точной линейки точный диаметр трубы может не соответствовать какой-либо классификации размера DN или NPS. Это связано с тем, что трубы названы и классифицированы на основе их «номинального» или «торгового» наименования для упрощения; например, труба с классом NPS 3 может фактически иметь внутренний диаметр 3 ⅝ дюйма.

Если на трубе нет маркировки или вы не уверены в ее размере, вы можете определить это с помощью некоторых простых инструментов.

Для измерения фитинга с наружной резьбой вам понадобится веревка, линейка и калькулятор.

1. 1. 1. Оберните шнур вокруг трубы и отметьте точку контакта.
      2. С помощью линейки выпрямите струну и измерьте расстояние от конца струны до точки соприкосновения.
      3. Разделите полученное значение на 3,1459 ().
      4. Обратитесь к таблице размеров труб, чтобы определить ближайшее значение DN или NPS.

Определить размер фитинга с внутренней резьбой намного проще, для этого потребуются только линейка и калькулятор.

1. 1. 1. Измерьте внутренний диаметр трубы поперек отверстия.
      2. Обратитесь к таблице размеров труб, чтобы определить ближайшее значение DN или NPS.

Как только вы узнаете размерную классификацию ваших труб, вы поймете, какие размеры клапанов вам могут понадобиться. Размеры клапанов напрямую зависят от диаметра трубы, в которой они размещены. Однако существует две классификации клапанов по размерам.

Полнопроходные (или полнопроходные) клапаны имеют порт или отверстие, диаметр которого соответствует диаметру трубы, в которой он находится. Например, полнопроходной шаровой кран на 1 ¼ дюйма предназначен для трубы NPS 1 ¼.

Клапаны со стандартным отверстием (или со стандартным проходом) предназначены для установки на трубы следующего наименьшего размера. Это означает, что шаровой кран со стандартным отверстием ½” предназначен для установки в трубу NPS ¾.

Как правильно выбрать клапан

Полнопроходные клапаны имеют низкое гидравлическое сопротивление и поэтому могут действовать как еще один участок трубы, когда они полностью открыты. В полностью открытом состоянии полнопроходной клапан практически не вызывает падения давления, что представляет собой разницу в давлении среды по обе стороны от клапана. Полнопроходные клапаны необходимы для приложений, в которых скорость потока и перепад давления являются критическими факторами, и они особенно предпочтительны для более вязких сред. Они являются лучшим выбором для изоляции сред в системе трубопроводов, и большинство из них обеспечивают двухсторонний поток.

Поскольку стандартные портовые клапаны имеют отверстия, которые немного уже, чем трубы, в которых они находятся, они обеспечивают немного большее сопротивление среде, протекающей через клапан. В полностью открытом положении стандартные портовые клапаны вызывают падение давления. Клапаны со стандартным проходом являются выбором по умолчанию для большинства применений и легкотекучих сред, особенно в условиях ограниченного пространства, и являются более экономичными, чем полнопроходные клапаны.

Хотя клапаны со стандартным портом ограничивают поток, размер порта клапана обычно не является основной причиной узких мест в системе трубопроводов; скорее, скорость потока обычно определяется длиной трубы и количеством изгибов в системе трубопроводов.



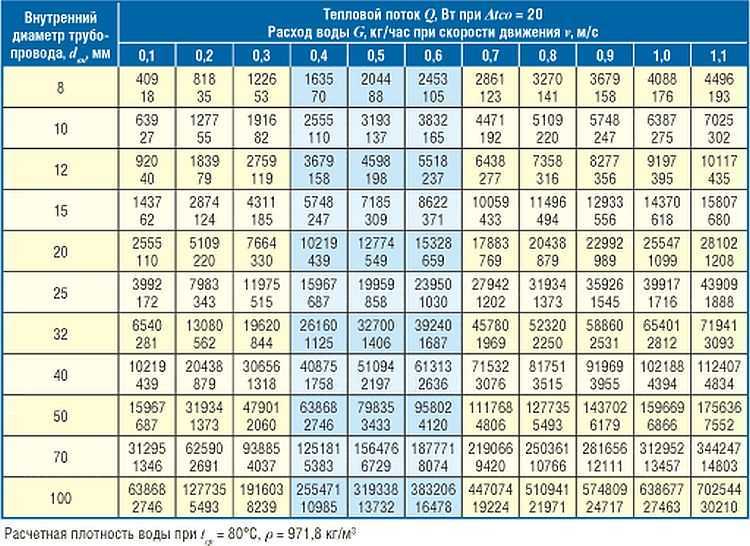

Таблица размеров труб

Загрузите или распечатайте эту таблицу для быстрого доступа к преобразованиям DN и NPS.

Преобразование номинального размера трубы (NPS)
Ду (мм)	НПС (дюймы)
10	⅜
15	½
20	¾
25	1
32	1 ¼
40	1 ½
50	2
–	2 ½
65	–
80	3
–	3 ½
100	4
125	–
–	5
150	6
200	8
250	10
300	12
350	14
400	16
450	18
500	20
600	24
700	28
800	32
900	36
1000	40
1200	48

Загрузить таблицу здесь

Если у вас есть какие-либо вопросы о размерах труб или вам нужна помощь в выборе правильного размера шарового клапана для вашего применения, команда Gemini Valve будет рада помочь.
