Как подобрать размер отвертки или биты для самореза. Таблица

Для качественной и уверенной работы с крепежом, имеющим внутренний шлиц, важно правильно подобрать инструмент - ручную отвертку или биту для шуруповерта. Размер рабочего профиля инструмента должен точно соответствовать размеру рабочего профиля в шляпке метиза. Самые распространенные саморезы, шурупы и винты чаще всего имеют прямой или крестовый шлиц, размер которого напрямую связан с диаметром ножки крепежа.

Содержание (быстрый переход):

Ниже приведены таблицы соответствия диаметра метиза и размера отвертки (биты).

Крепежные изделия под шлицевую отвертку, биту - SL (Slotted).

Винты

1. Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207.

Винты с низкой цилиндрической головкой и прямым шлицем DIN 84, ГОСТ 1491-80, EN ISO 1207

Таблица 1

 Диаметр винта, d, мм
М1,2
 М1,4  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки, dk, мм  2,3  2,6  3  3,4  3,8  4,5  5,5  6  7  8,5  10  13  16
 Ширина шлица,
n
, мм
 0,3  0,3  0,4  0,4  0,5  0,6  0,8  1,0  1,2  1,2  1,6  2,0  2,5
 Размер отвертки SL, мм  0,3х2,0  0,4х2,5  0,5х3  0,6х3,5  0,8х4  1х5,5  1,2х6,5  1,2х8  1,6х10  2х12  2,5х14

2. Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580.

Винты с прямым шлицем с цилиндрической скругленной головкой DIN 85, ГОСТ 17473-80, EN ISO 1580


Таблица 2

 Диаметр винта d, мм  М1,6  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки dk, мм  3  4  5  6  7  8  10  12  16  20
 Ширина шлица
n
, мм
 0,4  0,5  0,6  0,8  1,0  1,2  1,2  1,6  2  2,5
 Размер отвертки SL, мм  0,4х2,5  0,5х3  0,6х3,5  0,8х4  1х5,5  1,2х6,5  1,2х8  1,6х10  2х12  2,5х14

3. Винты потайной головкой и полупотайной головкой и прямым шлицем: ГОСТ 17475-80, DIN 963, EN ISO 2009, DIN 964, EN ISO 2010, ГОСТ 17474-80.

Винты потайной головкой и полупотайной головкой и прямым шлицем DIN 963 и DIN 964


Таблица 3

 Диаметр винта d, мм  М1,2  М1,4  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки dk, мм  2,3  2,6  3  3,4  3,8  4,7  5,6  6,5  7,5
 10
 9,2  14,7  18
 Ширина шлица n, мм  0,3  0,3  0,4  0,4  0,5  0,6  0,8  0,8  1,0  1,2  1,2 2  2,5
 Размер отвертки SL, мм  0,3х2  0,4х2,5
 0,5х3
 0,6х3,5  0,8х4  1х5,5  1,2х8  1,6х10  2х12  2,5х14

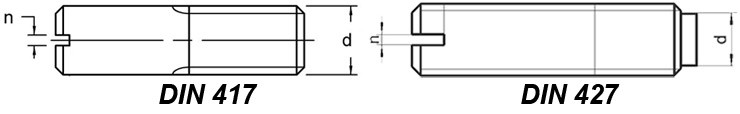

4. Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом: DIN 417, EN ISO 7435, DIN 427, EN ISO 2342.

Винты установочные под шлицевую отвертку с цилиндрическим концом (цапфой) и плоским концом

Таблица 4

 Диаметр резьбы d, мм  М2.5  М3  М3.5  М4  М5  М6  М8  М10  М12
 Ширина шлица n, мм  0,4  0,4  0,4  0,6  0,8  1,0  1,2  1,6  2
 Размер биты SL, мм  0,4х2  0,4х2  0,4х2,5  0,6х3  0,8х4  1,0х5  1,2х6.5  1,6х8  1,6х8

Саморезы по металлу

1. Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971, EN ISO 1481.

Саморезы (шурупы) по металлу с полукруглой (цилиндрической) головкой и прямым шлицем DIN 7971

Таблица 5

 Диаметр самореза d, мм  2,2  2,9  3,5  3,9  4,2  4,8
 5,5
 6,3
 Диаметр головки dk, мм  4,2  5,6  6,9  7,5  8,2  9,5  10,8  12,5
 Ширина шлица n, мм  0,6  0,8  1  1  1,2  1,2  1,6  1,6
 Размер биты SL, мм  0,6х3,5  0,8х4  1х5,5  1х5,5  1,2х8  1,2х8  1,6х10  1,6х10

2. Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем: DIN 7972, EN ISO 1482, DIN 7973, EN ISO 1483.

Саморезы для листового металла с потайной и полупотайной головкой и прямым шлицем

Таблица 6

 Диаметр самореза d, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Диаметр головки dk, мм  4,3  5,5  7,3  7,5  8,4  9,5  10,8  12,4
 Ширина шлица n
, мм
 0,5  0,8  1,0  1,0  1,2  1,2  1,6  1,6
 Размер биты SL, мм  0,5х3  0,8х4  1,0х5,5  1,0х5,5  1,2х8  1,2х8  1,6х10  1,6х10

Крепежные изделия под крестовую отвертку, биту - PH (Phillips) и PZ (Pozidriv).

Винты

1. Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985, ГОСТ 17473-80, EN ISO 7045.

Винты с линзообразной цилиндрической головкой и крестообразным шлицем PH, PZ: DIN 7985

Таблица 7

 Диаметр резьбы, d, мм  М1,6  М1,8  М2  М2,5  М3  М3,5  М4  М5  М6  М8  М10
 Диаметр головки, dk, мм  3,2  3,5  4,0  5,0  6,0  7,0  8,0  10,0  12,0  16,0  20,0
 Размер (номер) крестовой отвертки  0  0  1  1  1  2  2  2  3  4  4

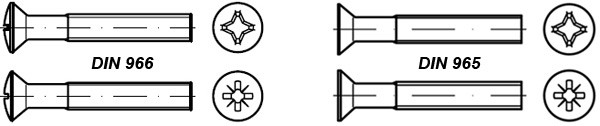

2. Винты с потайной и полупотайной головкой и крестом PH, PZ: DIN 965, ГОСТ 17475-80, EN ISO 7046 и DIN 966, ГОСТ 17474-80, EN ISO 7047.

Винты с потайной и полупотайной головкой и крестом PH, PZ

Таблица 8

 Размер резьбы, мм  М1.6  М1.8  М2  М2.5  М3  М3.5  М4  М5  М6  М8  М10
 Размер (номер) крестовой отвертки  0  0  0  1  1  2  2  2  3  4  4

Саморезы для листового металла

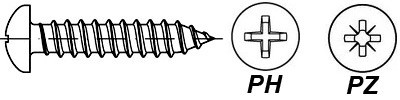

1. Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981, ГОСТ 10621-80, EN ISO 7049.

Саморезы с полукруглой головкой под крестообразную отвертку (биту) PH и PZ: DIN 7981

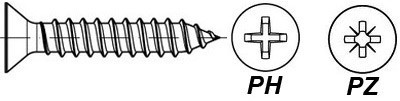

2. Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982, ГОСТ 10619-80, EN ISO 7050.

Саморезы потайные под крестообразную отвертку (биту) PH и PZ: DIN 7982

3. Саморезы полупотайные под крестом PH и PZ: DIN 7983, ГОСТ 10620-80, EN ISO 7051.

Саморезы полупотайные под крестом PH и PZ: DIN 7983

Таблица 9

 Диаметр резьбы самореза, мм  2,2  2,9  3,5  3,9  4,2  4,8  5,5  6,3
 Размер (номер) крестовой отвертки  1  1  2  2  2  2  3  3

Шурупы по дереву

1. Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996.

Шурупы с полукруглой головкой, шлиц PH, PZ: DIN 7996

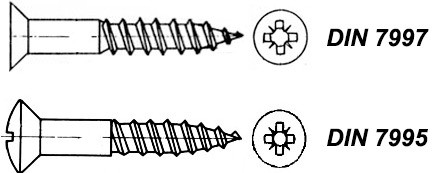

2. Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995.

Шурупы с потайной и полупотайной головкой, шлиц PH, PZ: DIN 7997, DIN 7995

Таблица 10

 Размер резьбы шурупа, мм  2  2,5  3  3,5  4  4,5  5  5,5  6  7  8
 Размер (номер) крестовой отвертки  0  1  1  2  2  2  2  3  3  3  4

3. Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ (черные, желтые, оцинкованные)

Универсальные саморезы по дереву, гипсокартону со шлицем PH и PZ

Таблица 11

 Диаметр резьбы, A, мм
 2,5  3,0  3,5  3,8  4,2  4,5  4,8  5,0  6,0
 Размер отвертки (биты) Ph/PZ, номер
 1  1  2  2  2  2  2  2  3

Как читается маркировка бит и отверток?

Тип и размер жала бит (отверток) обозначается двумя цифрами, например, Ph2, PZ2. В этой маркировке инструмента заложена информация о том, для работы с каким размером крепежа он предназначен.

Биты PH и PZ

Для примера рассмотрим отвертку Ph3.

PH - рабочий профиль крест Phillips
2 - номер отвертки

Под номером предусматривают определенный диапазон диаметров крепежа, с которым бита может работать. В данном примере это саморезы размера 3.1 - 5 мм.

Таблица 12. Соотношение номера биты с наружной резьбой крепежа.

 № отверток PH и PZ  Диаметр крепежной детали, мм
 0  до 2
 1  2,1 - 3
 2  3,1 - 5
 3  5,1 - 7
 4  от 7,1

Шлицевые битыШлицевые отвертки имеют буквенную маркировку SL с указанием ширины и толщины шлица. Некоторые производители указывают только ширину.

Например: SL 0.6х3.5 или SL 2.0

Таблица 13. Типовые размеры наконечников шлицевых бит.

 Ширина наконечника, мм  2  2.5  3  3.5  4  4.5  6  5.5  6, 6.5, 7  8  9
 Толщина наконечника, мм  0.3-0.4  0.4  0.5  0.5-0.6  0.6  0.6  0.8  0.8-1.0  1.0-1.2  1.2-1.6  1.4-1.6

Если размер отвертки или насадки на шуруповерт подобран правильно, то инструмент сидит в шлице плотно и без люфтов. Плотная посадка исключает риск слизывания рабочих граней, способствует лучшей передаче крутящего момента и гарантирует превосходный конечный результат сборки.

Статьи о продукции 05.09.2019 11:12:43

Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь

Написать отзыв

Как правильно называется такая отвертка?

Я бы сказал, это больше похоже на головки винтов...

А) Отвертки с прямым шлицем. Это простейшая отвертка с самым распространенным названием: «минус» или «minus». Принятая в технической литературе маркировка таких отверток следующая: SL, («Slotted») – шлицевая. Например, маркировка SL 5,5– означает, что отвертка имеет ширину лезвия 5,5 мм) , а маркировка SL 0,5x4 – толщина лезвия (шлица) - 0,5 мм, а ширина 4 мм. B) Отвертки с крестообразным шлицем, «крестовые отвертки» . Их называют «плюс» , «plus» или «самовыталкивающиеся» . В технической литературе обозначается, как PH («Phillips»). Это обозначение произошло от названия американской фирмы Phillips Screw Company, которая запатентовала ее в 1933 году. Невооруженным глазом видно, что площадь соприкосновения рабочих поверхностей отвертки и детали почти в 2 раза больше, чем у отверток типа SL. С) Разновидность отверток PH – крестовая отвертка, имеющая дополнительные направляющие. Такие отвертки часто называют «позидрайв» , или «несамовыталкивающиеся» . Общепринятая техническая маркировка: PZ(«Pozidriv»). Такие отвертки самостоятельно не выталкиваются из шлица на деталях, подобно тому, как это происходит у отверток типа РН. Поскольку такие отвертки имеют большую глубину шлица, то чаще всего они применяются там, где винты имеют большие головки, например в мебельном производстве. И именно этот тип отверток сконструирован так, что они имеют настолько большой крутящий момент, которого невозможно достичь при применении отверток PH («Phillips»). D) Отвертка «звездочка» . Почему она так называется – видно из рисунка. Техническое обозначение: Torx. Она запатентована патент американской компанией @Camcar Textron [email protected] Отвертки этого типа в тподавляющем большинстве применяются в электронном приборостроении и автомобильной промышленности. В некоторых случаях такие отвертки могут служить альтернативой типу РН Е) Отвертка под названием «звездочка со штырьком» . Это дальнейшее развитие отверток предыдущего типа Torx. F) Отвертка - «шестигранник» . Техническая маркировка: Hex. Такие отвертки больше похожи на ключи и применяются для закручивания винтов с подобными шестигранными углублениями. Они так и называются – имбусовые ключи (название происходит от немецкого Innensechskantschraube Bauer und Schaurte – винт с внутренним шестигранником фирмы Бауэр и Шаурт) . Ключи подобного типа имеют крутящий момент примерно в 10 раз больший, чем тот, которого можно достичь в простейших плоских отвертках типа РН. Размер таких отверток, или ключей, вернее номера, которые им присваивают – это просто расстояние расстояние в миллиметрах между противолежащими углами шестиугольника. G) Редко встречающийся тип отверток – «квадратная отвертка» . Это просто разновидность, нужно ск5азать, довольно редко применяемая, отвертки типа Hex. H) Еще одна экзотическая отвертка – «отвертка-трилистник» . Техническое обозначение таких отверток: Tri-Wing. Они имеют нестандартный шлиц, поэтому изделия, скрепленные винтами с таким шлицом очень непросто самостоятельно разобрать. I) Редкая «крестовая асимметричная отвертка» . В технической литературе обозначается, как Torq. Важнейшее свойство – мощная затяжка, которая практически недостижима в других типах отверток. В быту такие типы отверток почти не применяются, но широко используются в высокотехнологичных отраслях промышленности, таких как, например, аэрокосмическая. Т. е. там, где к креплению деталей предъявляются повышенные требования. K) И, наконец, двухштырьковая отвертка под названием «спаннер» . Наиболее частое применение – в лифтовых механизмах, а также в бытовой технике, для крепления корпусов приборов, находящихся на гарантийном обслуживании.

Да фигурной отверткой (набор фигурных головок) это зовется..

Набор фигурных "бит"

Торцевой гаечный ключ. Ввиду малого размера - выполнен в виде отвёртки (ля удобства пользования) . Ухты - развёрнутый ответ.

Отвертки! помогиет!!! В чем принципиальное отличие отверток с плоским и крестовым шлицом!???

Хозяйке на заметку: знаете ли вы, что шуруп, забитый молотком, держится гораздо лучше, чем гвоздь, закрученный отвёрткой? Вот насчёт плоского жала и крестового жала (шлиц - это у самого винта, а не у отвёртки! ) - примерно то же самое. Это РАЗНЫЕ инструменты и разные детали. И лучше для каждого типа головок использовать свой тип отвёртки. Крестовые винты и соответственно крестовое жало у отвёрток ("филипс") появились в 30-х годах, с появлением автоматических сборочных линий. Система "филипс" обладает свойством самоцентрирования инструмента в головке винта, это сильно повысило надёжность сборки.

плоские для плоских, крестовые для крестовых шурупов!!

Плоская-это шлиц.... крестовая-крест

Это вопрос для особо тупых ?

В первую очередь то, что шлиц у этих отверток разный!!!

Принципиальных отличий -то и нет... . И те и другие созданы для вкручивания или выкручивания....

Предназначены для шуропов с разными прорезями. Крестовые шурупы легче заворачивать отвёрткой на шуруповёрте. Шлиц можно восстановить. Исторически первыми стали изготовлять шлицевые шурупы и отвёртки.

Крестовые отвёртки под крестовой шуруп рсчитаны на большее усилие при затяжки

С крестовым шлицем удобней попадать в крестовые пазы шурупов-это плюс. Mинус то, что такие отвёртки-быстрей выходят из строя... изнашиваются шлицы и ремонту не подлежат.

Крестовой отверткой можно работать под небольшим углом. Так же крестовая отвертка центрует винт (шуруп) . А вот усилие большее все ж развивается плоской.

Попробуйте шуруповертом завернуть винт со шлицом - и почувствуйте разницу! Дело действительно в центровке.
