Содержание

тонкости проведения вычислений с примерами :: SYL.ru

Прочитав эту статью, вы узнаете, как самостоятельно, не прибегая к применению сложных математических вычислений или компьютерных программ, провести расчет дверей шкафа-купе.

Width&Height: особенности измерения

По стандарту наименьшей принято считать ширину дверного полотна в 500 мм. Под заказ можно приобрести и более узкие фасады, но как показывает опыт, они не слишком практичны. При открывании дверь заваливается в сторону усилия и профиль задевает нижнюю ходовую дорожку, еще хуже, когда дверь выпадает из трека.

Расчет дверей шкафа купе

Фасад с шириной больше 1000 мм тоже не слишком удобен в эксплуатации. Хотя особые ограничения в монтаже таких конструкций не выделены, нужно выбирать те варианты, которые на деле оказываются практичнее.

Профиль ручки изготавливается из специального пластичного и в то же время ударопрочного состава, его длина может достигать 5500 мм. Детали нарезаются в зависимости от высоты гардероба. При расчете дверей шкафа купе и выборе профиля учитывайте жесткость ручки, которая обусловлена шириной дверного полотна. Чем шире фасад, тем выше прочность обрамляющей конструкции.

Перехлест составных частей фасада

Выполнив расчет дверей шкафа купе правильно, в открытом состоянии, когда одна из частей прячется за другую, вы увидите только 1 из профилей ручки лицевого фасада.

Количество полотен определяется исходя из ширины шкафа и его внутреннего наполнения. Дверь ни в коем случае не должна блокировать доступ к секциям шкафа. При расчете проема для трехдверной конструкции сумма ширины двух из трех частей фасада (задних) не должна превышать расстояние от торца изделия к следующей из секций (одного проема).

Расчет размеров дверей шкафа купе

Перед тем как монтировать шкаф-купе убедитесь, что пол в комнате ровный. Даже при небольшом наклоне полотно будет произвольно скатываться в одну сторону.

Чтобы приступить к расчету дверей шкафа купе, замерьте проем. Найдите высоту и ширину ниши, к примеру, h=2500; b=1400.

Особенности вычислений фасада по горизонтали

В проеме перехлест дверей обязателен. Полотно должно быть больше середины проема на один профиль ручку. Замерьте длину профиля и эту, цифру прибавьте к ширине шкафа. Эту сумму разделите на 2, получив в итоге размер одного дверного полотна по ширине.

От количества дверей зависит число перехлестов. Так, профиль ручка одного пролета перекрывает окантовку другого, и так далее в шахматной последовательности. Тогда к ширине ниши добавляют сумму перехлестов и делят на количество фасадов.

Расчет дверей шкафа купе своими руками

Рассмотрите на примерах расчет ширины дверей шкафа купе:

  • для двухдверного проема:

ширина профиля – 24 мм, проема – 1400 мм;

1400+24=1424/2=712 мм

Размер 1 полотна составляет 712 мм.

  • для трехдверного шкафа:

ширина проема – 1600 мм, профиля – 26 мм;

При наличии трех частей фасада получается два перехлеста, следовательно, 26+26=52 мм.

1600+52=1652/3=550 мм – размер одной дверки в ширину.

Расчет размера дверей по высоте шкафа-купе

По такой схеме вычислять нетрудно. От высоты ниши отнимают 40 мм. Специалисты, приводя инструкции, советуют отнимать на 5 мм больше, но практика показывает обратное. Расстояния в 40 мм будет достаточно, чтобы завести фасад в Ш-образную верхнюю направляющую.

Смотрите сами, насколько просто выполнить расчет высоты дверей шкафа купе:

Высота ниши составляет 2400 мм.

2400-40=2360 мм – высота дверного полотна, монтируемого на треки.

Монтажники говорят, что на практике встречались случаи, когда приходилось заводить дверь в проем с 30 мм зазором. Выполнить такую операцию возможно, но не рекомендовано. Секция фасада туго ездит по рейке, а сама установка отличается трудоемкостью и длительностью выполнения. Иногда такие трудности возникают, когда расчет размеров дверей шкафа купе был выполнен с погрешностью.

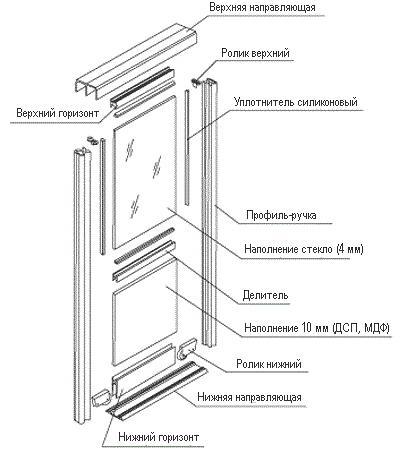

Вычисление наполнения дверной конструкции

В последнюю очередь предстоит найти показатель, обозначающийся H(h) – глубина. С таким вычислением сможет справиться даже школьник. Наполнение фасада обрамлено алюминиевым каркасом. Чтобы рассчитать его придется от общих параметров двери отнять ширину профиля.

Расчет ширины дверей шкафа купе

Пример расчета глубины

Рассмотрев пример, ознакомьтесь с процессом вычисления.

Важно! Ширина ручки замеряется с точностью до миллиметра.

  1. Поскольку ручек две, то умножьте полученное значение на 2: 16х2=32 мм.
  2. От ширины фасада отнимается ширина ручек: 712-32=680 мм – ширина наполнения.
  3. Измерьте расстояние верхнего и нижнего горизонтов, отделяющих полотно от высоты ниши. К примеру, оно равно 12 и 47 мм соответственно.

Тогда высота двери – 2360 мм;

Сумма верхнего и нижнего горизонтов – 59 мм.

2360-59=2301 мм – высота наполнения двери.

Размеры:

проем – 1400х2400;

дверь -2360х712 – 2 шт.;

наполнение фасада – 2301х680 – 2 шт.

При зеркальном или стекольном фасаде, не забудьте от наполнения отнять толщину силиконового уплотнителя – 1 мм. Он одевается на стекольное полотно по периметру, потому от показателей высоты и ширины отнимается по 2 мм.

Как рассчитать профили для раздвижной двери шкафа

Осталось рассчитать только раму. Высота профиль ручки совпадает с высотой двери и равна 2301 мм. Чтобы вычислить длину горизонтов, примерьте ширину профиль ручки до паза.

Рассмотрим на примере:

ширина – 24 мм;

Поскольку ручек две, то число умножаем на 2: 24х2=48 мм.

712-48=664 мм – длина верхнего и нижнего трека.

Задача: разобраться в расчете дверей шкафа купе своими руками – выполнена. Алгоритм действий легко удержать в памяти, а ознакомившись с принципами вычислений, не придется вызывать мастера для сборки шкафа, а выполнить работу самостоятельно, сэкономив при этом часть семейного бюджета.

Расчет высоты дверей шкафа купе

В расчете размеров для дверной конструкции шкафа-купе нет ничего сложного. Обладая базовым набором умений и знаний, каждый мастер с легкостью сможет монтировать фасад гардероба или установить дверь, разделяющую две комнаты в доме.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Самостоятельное изготовление шкафа купе потребует не только монтажа каркаса из алюминиевых профилей выбранной конфигурации, но и установки заполняющих фрагментов – вставок из МДФ, стекла (зеркала), пластика, фанеры. Именно эти панели или зеркала и придадут двери задуманную декоративность.

Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Вставки должны идеально подходить под конструкцию рамы двери, чтобы они не болтались, не дребезжали, не перекашивались. Часто их заказывают в профильных фирмах, чтобы добиться идеальности размеров при раскрое на специальном оборудовании. Но, в принципе, при наличии качественного инструмента можно изготовить их и самостоятельно. Однако, в любом случае требуется знать точные размеры таких вставок, буквально – до миллиметра. В этом помогут калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе.

Все расчеты проводятся для наиболее популярных среди мастеров профилей системы «ARISTO» или ее точного аналога. Пояснения по расчетам — приведены ниже.

Цены на шкафы-купе

шкаф-купе

Калькуляторы расчета размеров заполняющего фрагмента для дверей шкафа-купе

Калькулятор расчета ширины заполняющего фрагмента

Перейти к расчётам

Калькулятор расчета высоты заполняющего фрагмента

Перейти к расчётам

Пояснения по проведению расчетов

Расчет размеров вставки может производиться после того, как определены основные параметры дверной створки – ее ширина () и высота (Нд). Для предварительных вычислений используется специальный алгоритм, со своим встроенным калькулятором расчета ширины двери шкафа-купе.

Если эти значения  известны, можно переходить к дальнейшим расчетам.

  • Ширина заполняющих вставок зависит и от толщины применяемого для их изготовления материала, и от типа используемого профиля для вертикальных стоек рамы двери. Основным же параметром расчетов является рассчитанная ранее ширина створки . Ее необходимо указать точно, безо всяких округлений, в миллиметрах.
  • На высоту вставок никак не влияет тип профиля, но зато она зависит от планируемого количества фрагментов. Обычно используется от одного сплошного до пяти фрагментов. Калькулятор расчитан на одинаковую высоту всех фрагментов. Примерная схема возможных вариантов показана на иллюстрации.
Возможные варианты разбивки створки двери на заполняющие фрагменты.

В поля калькулятора необходимо будет внести расчетную общую высоту двери Нд

(также с точностью до миллиметра), количество планируемых вставок и толщину материала.

Внимание: не путайте количество вставок с количеством перемычек из алюминиевого профиля!

В обоих калькуляторах на выходе будет дан точно рассчитанный размер в миллиметрах. Это – готовые параметры для заказа вставок или для их самостоятельного изготовления.

Нюансы монтажа дверей для шкафов-купе

Соблюдение технологии сборки, тщательно проведенные измерения, расчеты и разметка — залог успеха задуманного. Как правильно монтировать двери для шкафа-купе своими руками – в специальной публикации нашего портала.

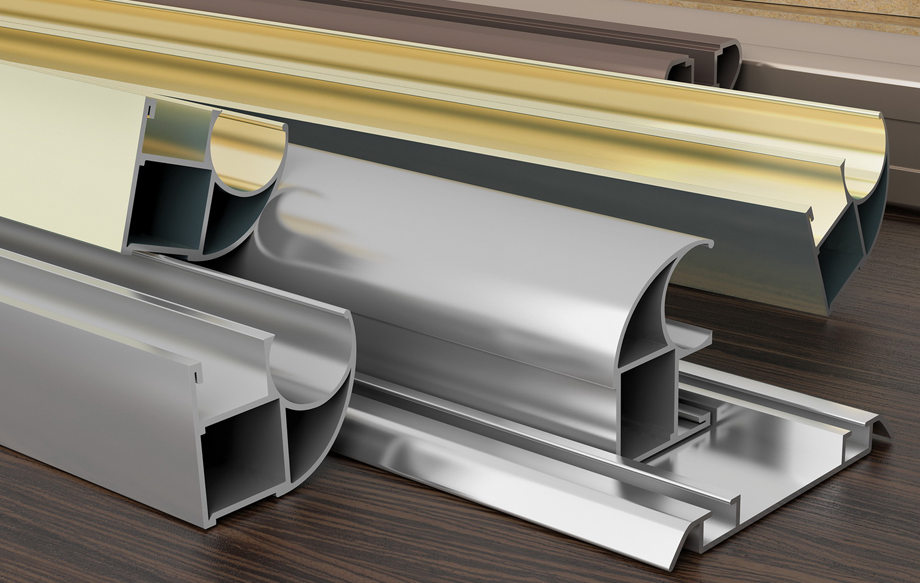

Профиль для шкафов-купе, материалы изготовления, размеры

На чтение 9 мин. Просмотров 122

В последние годы люди все чаще отдают предпочтение шкафам-купе, а не другим аналогичным видам мебели. Основными преимуществами этих изделий являются экономия пространства в квартире, удобство пользования, привлекательный дизайн. Чтобы мебель прослужила долго, необходимо правильно подобрать профиль для шкафов-купе, от которого будет зависеть качество изделий. Параметров выбора этого компонента достаточно много, и каждый из них заслуживает отдельного внимания.

Назначение и характеристики

Если большинство людей знают, что собой представляет шкаф-купе, понятие о профилях имеют немногие. К ним относятся направляющие, ручки и окантовки дверей. Основным достоинством шкафа-купе является плавное открывание и закрывание створок, а направляющие играют важнейшую роль в обеспечении надежного функционирования всего механизма, так как именно по ним как по рельсам двигаются полотна. Бесшумность хода осуществляется за счет работы роликов или шариков вместе с доводчиками.

В комплект мебели входят и другие элементы, отвечающие за прочность и надежность конструкции. К ним относятся силиконовые уплотнители и щетки, стопоры и фиксаторы, крепежные винты и шурупы. Все эти детали должны быть качественными.

Один-единственный ненадежный элемент конструкции может привести к выходу из строя всего механизма.

Выбирая профили для шкафа-купе, потребителю надо обратить внимание на следующие характеристики:

  1. Стенки должны быть примерно от 1 мм до 1,6 мм толщиной. Узкий размер полотна может привести к поломке или деформации изделия.
  2. Долгий срок службы. Он определяется количеством открываний и закрываний дверей, указываемых производителем. Примерно 20 лет должен прослужить шкаф, рассчитанный на 60–70 тысяч циклов.

Виды

Встречается 4 вида раздвижных систем:

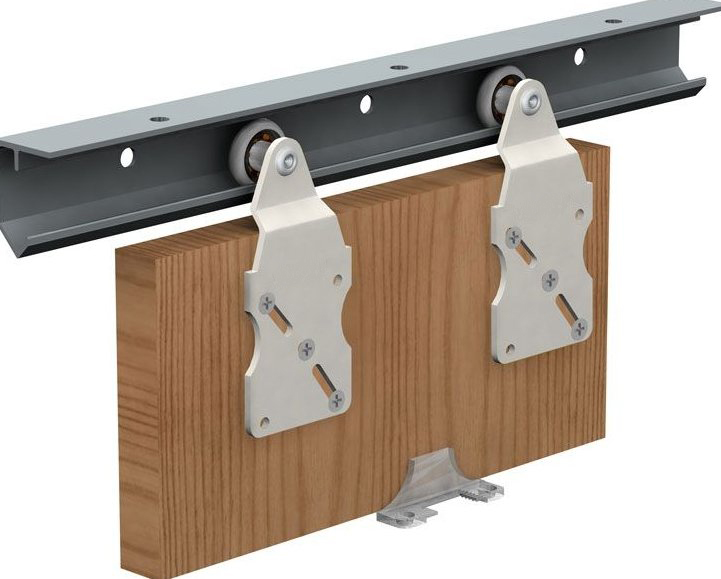

  1. Подвесные. Нагрузка приходится на верхние подвижные элементы. Надежный механизм, но со временем двери могут расшататься. Во избежание этого желательно установить стабилизаторы.
  2. Опорные. Основным компонентом раздвижной конструкции является нижний профиль. Верхняя часть двери только фиксируется, наклон легко регулируется с помощью роликов. Минусом можно считать запыление и загрязнение полозьев, приводящее к преждевременному износу элементов. Необходима регулярная чистка или установка ленточных щеток.
  3. Универсальные. Встречаются довольно часто, выполняют функции двух других систем.

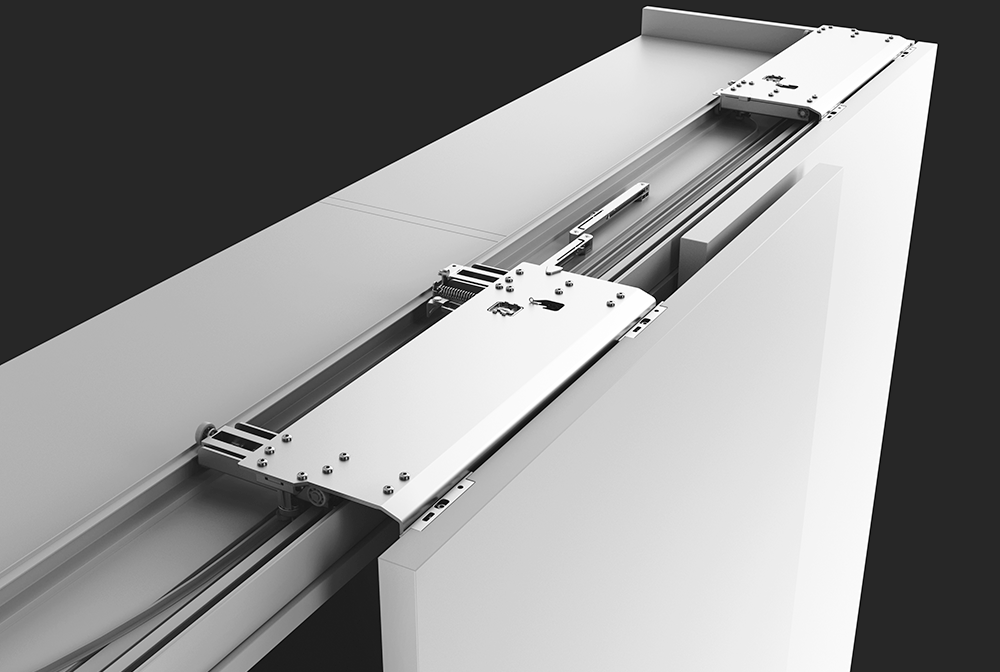

  4. Компланарные. Современные механизмы, отличающиеся высоким качеством и отменными функциональными возможностями. Особенность системы состоит в том, что дверь сначала выдвигается вперед и потом в сторону.

По месту применения различают шесть видов направляющих, которые призваны обеспечить надежное функционирование дверей. К ним относятся:

  • горизонтальная нижняя планка;
  • вертикальный профиль;
  • верхняя направляющая;
  • нижняя направляющая;
  • верхняя планка;
  • соединительный профиль.
ПодвеснаяОпорнаяУниверсальнаяКомпланарная

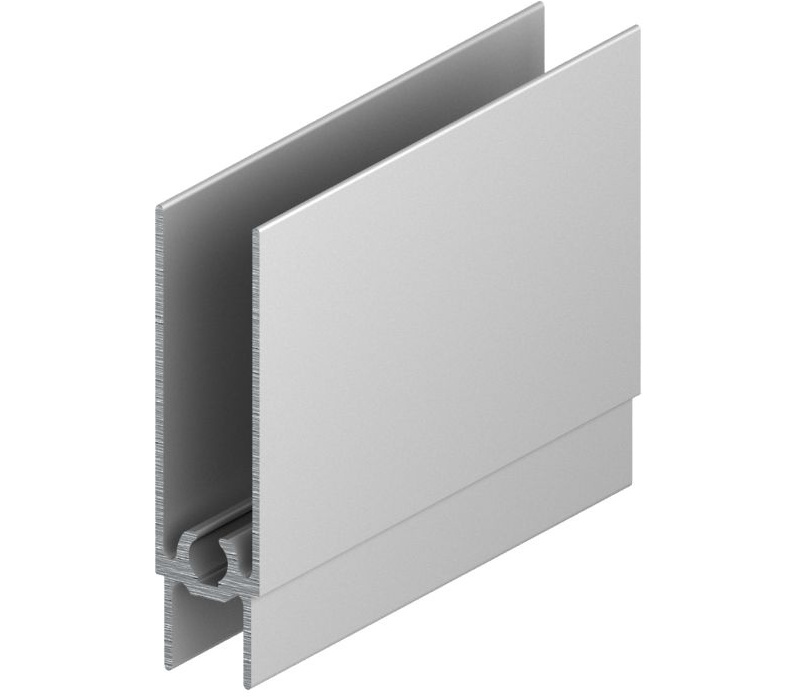

Горизонтальная нижняя планка

Имеет симметричные формы. На поперечном срезе профиль напоминает букву «Н». Основная функция заключается в фиксации роликов. Планка также прикрывает подвижные элементы, придавая конструкции эстетичный вид. Монтируется на торец нижнего среза двери при помощи саморезов. Толщина профиля — примерно 12,5–14,5 мм, длина — около 5,4 м. Возможный недостаток горизонтальной нижней планки — низкое качество из-за несоблюдения стандартов производства изготовителем.

Вертикальный профиль

Выполняет важную функцию соединения дверного полотна с другими частями раздвижного механизма. Служит элементом обрамления двери с обеих сторон. На рынке мебельных комплектующих представлены различные формы, размеры таких деталей. Наибольшей популярностью пользуются профили ручки для шкафов-купе 16 мм.

Вертикальный профиль бывает двух видов:

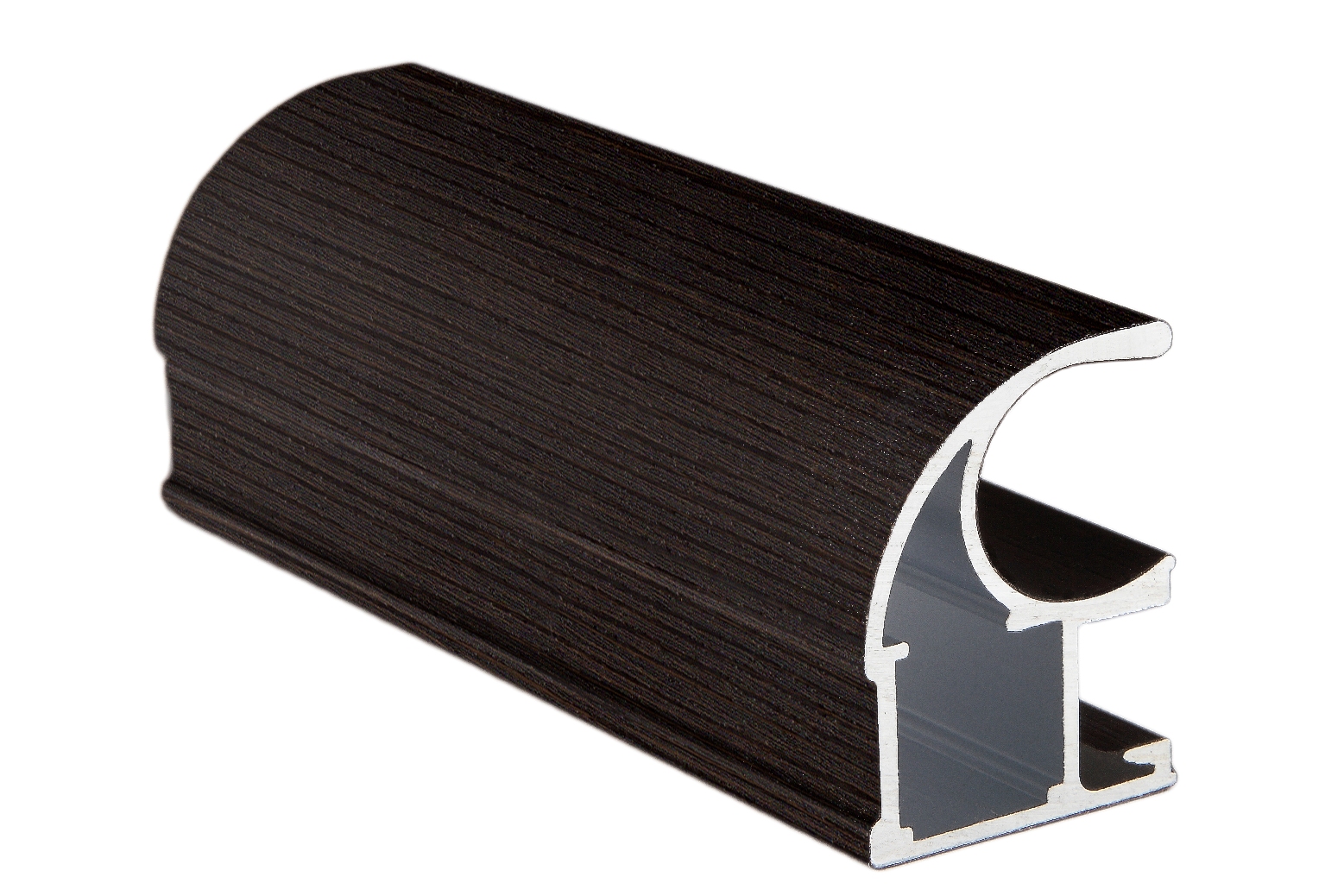

  1. Открытым. Отличается эстетичным дизайном и используется как ручка. Имеет асимметричный изгиб в форме буквы «С», считается самым популярным.
  2. Закрытым. Обладает симметричной формой в виде буквы «Н», пользуется большим спросом.

Недостатки могут быть следующего характера:

  1. Несоответствие размеров вертикальных ободков параметрам дверей. Чем она больше и массивнее, тем толще должны быть простенки профиля.
  2. Нарушение производителем требований стандарта в целях экономии материала.
ОткрытыйЗакрытый

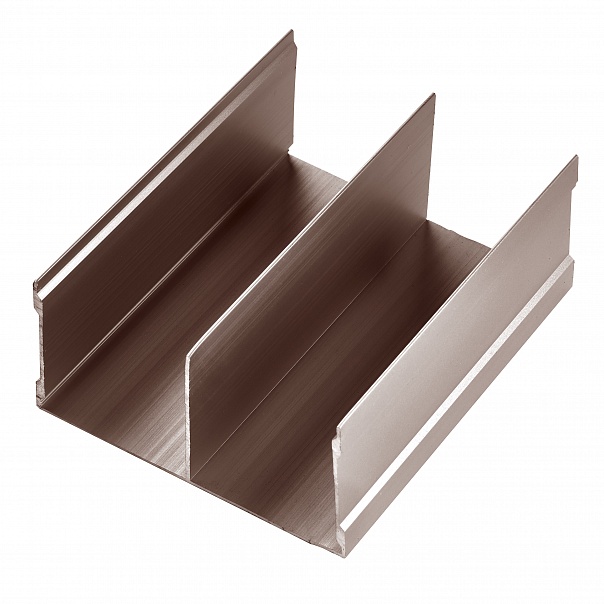

Верхняя направляющая

Эта деталь раздвижных дверей представляет собой профиль с выемками для свободного хода колесиков. Ее закрепляют к потолку или стене, используя брусья из дерева или металлические угольники. Верхняя направляющая должна быть изготовлена из прочного материала. Много плюсов у алюминия — он долговечен, экологичен и обеспечивает плавное движение роликов.

Фурнитуру применяют в подвесных системах, где на нее приходится основная нагрузка. В таких механизмах не используются напольные направляющие. По этой причине двери вибрируют и со временем расшатываются. Профиль для шкафа может иметь как прямую, так и изогнутую форму.

Верхние направляющие бывают длиной от 2 до 6 метров. Встречаются модификации с разными сечениями: 20 х 32 мм, 29 х 31 мм, 30 х 32 мм, 34 х 37,7 мм, 35 х 32 мм. Параметры выбираются в зависимости от размеров шкафов-купе и дверных полотен. Недостаток — как и другие виды направляющих, скапливают пыль внутри.

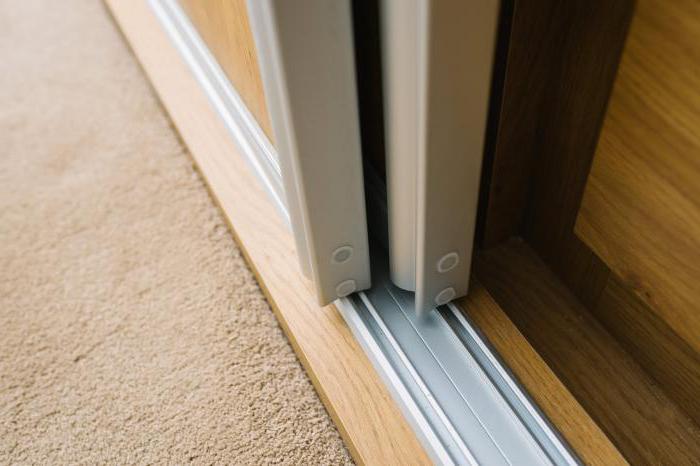

Нижняя направляющая

Этот профиль также предназначен для дверей шкафа-купе. Нижняя направляющая находится под постоянной нагрузкой, так как она является опорной. Для крепления к полу используются саморезы или двусторонний скотч.

В зависимости от количества дверей нижние направляющие имеют от 1 до 3 полозьев. Для удобства одинарный профиль принято утоплять и выравнивать с полом. В этом случае он не станет выступать наружу и прибавит эстетики.

Нижние направляющие имеют некоторые преимущества:

  • в отличие от верхних они обеспечивают плавное движение дверного полотна по роликам;
  • являются более долговечными.

Недостатки:

  • частое засорение полозьев, необходимость регулярной чистки;
  • преждевременный износ при накоплении грязи и пыли.

Нижние направляющие выпускаются длиной 5,4 м по 10 штук в упаковке. Одинарные профили имеют следующие популярные размеры: ширина — 24,8 мм, высота — 7,4 мм. Двойные — соответственно 62,8 и 8 мм.

Верхняя планка

Крепится вверху двери и соединяет ее с роликами. Она представляет собой профиль, состоящий из 1, 2 или 3 квадратных или прямоугольных секций. Наиболее распространенным является размер 14,5 х 21 мм. Длина стандартная — 5,4 м.

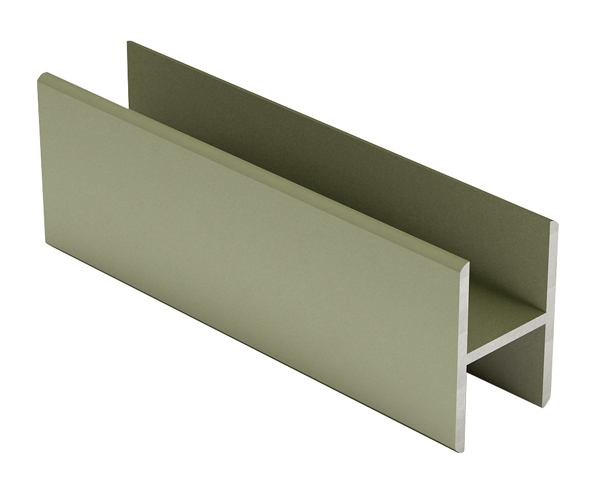

Соединительный профиль

Его еще называют межсекционным. Находит применение в комбинированных шкафах-купе как элемент, соединяющий разные материалы. Встречаются такие детали волнистых, прямых, гнутых и даже зигзагообразных форм. Профили рассчитаны на одну дверь, поэтому по размерам уступают другим типам комплектующих. Популярными считаются параметры 14,5 х 25 мм и 12,4 х 21,5 мм.

Материал изготовления

Для изготовления профилей для шкафов-купе используются различные материалы:

  • сталь;
  • алюминий;
  • пластик;
  • полимеры.

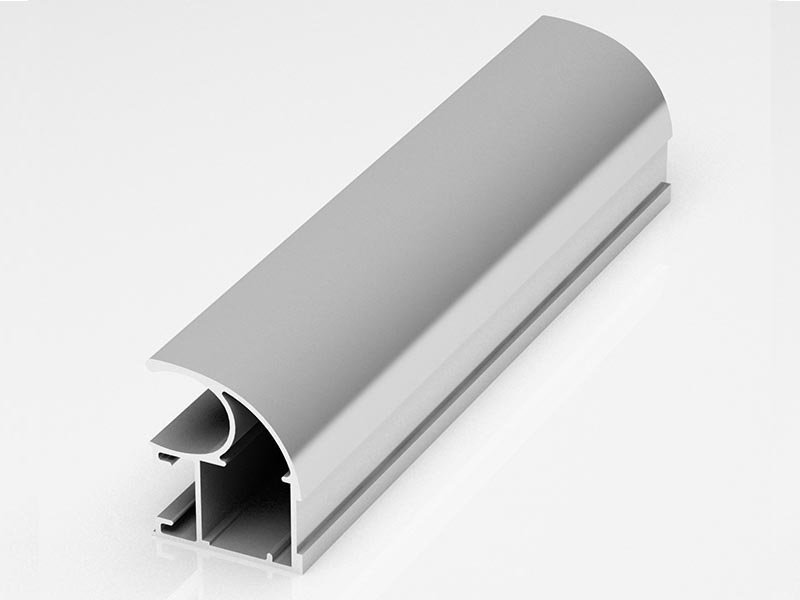

Безоговорочным лидером в этом списке является алюминий. Он дороже своих конкурентов, но имеет ряд существенных преимуществ:

  • не боится влаги, температурных перепадов, коррозии;
  • отличается гибкостью, легко поддается обработке;
  • несмотря на большую толщину простенков, профили из этого материала гораздо легче.

Большинство потребителей останавливают свой выбор на алюминиевых профилях для установки шкафов-купе, так как они зарекомендовали себя с лучшей стороны. Этот материал совершенно безвреден, имеет привлекательный внешний вид. Если деталь изготовлена строго по стандартам, найти минусы почти нереально.

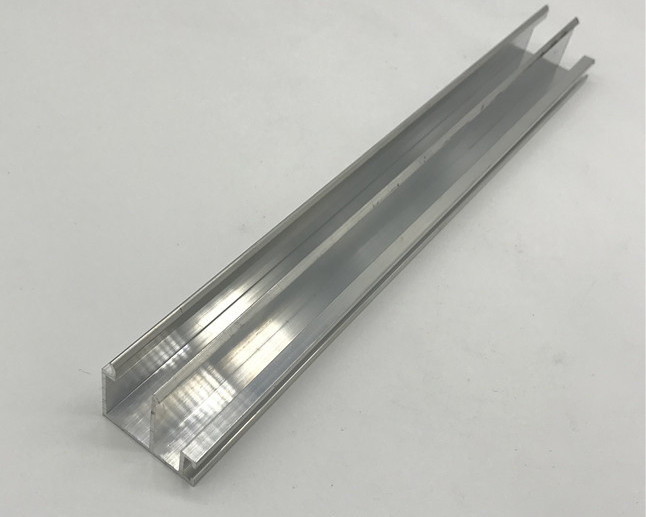

Стальной профиль занимает одну из ведущих позиций среди материалов, используемых в изготовлении шкафов-купе. Он обладает важными достоинствами:

  • прочностью, устойчивостью к механическим воздействиям;
  • невысокой стоимостью в сравнении с алюминием.

Есть у стали и минусы:

  • подверженность коррозии, приводящая к разрушению металла;
  • наличие скрытых дефектов;
  • ограниченные возможности придания профилю оригинальной текстуры.

Несмотря на эти недостатки, сталь широко используется при установке шкафов-купе в тех местах, где нет повышенной влажности. Такая мебель удачно вписывается в интерьер зала, спальни и даже детской.

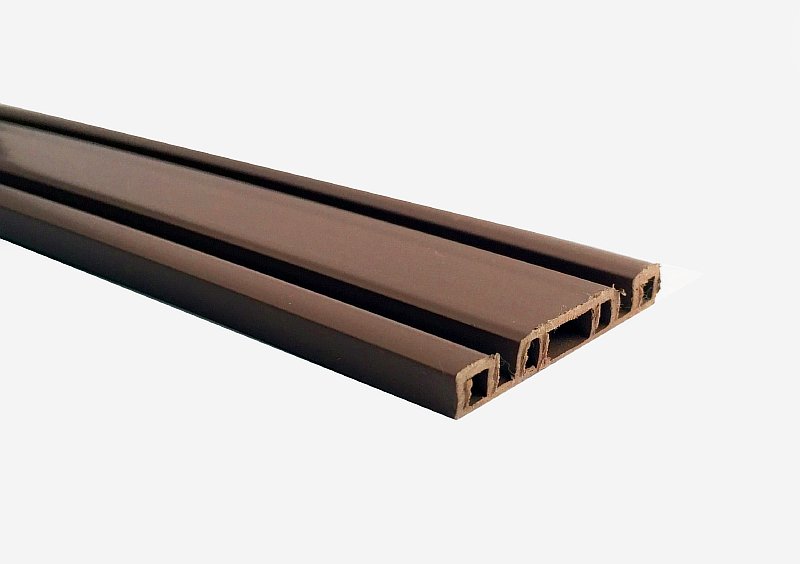

Пластик и полимерные материалы не выдерживают конкуренции и используются редко.

АлюминийСтальПластик

Методы окрашивания

Существует несколько способов декорирования профилей. Основными считаются:

  1. Анодирование. Суть этого метода заключается в создании оксидного слоя. Он придает профилю красивый вид, предотвращает стирание и потускнение, делает материал водостойким, укрепляет его свойства.
  2. Кварцевание. Используется в основном как вспомогательный метод. При помощи щеточной шлифовки тщательно очищают деталь.

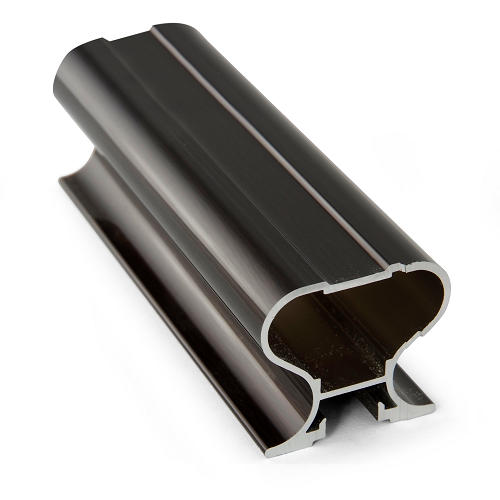

  3. Катафорез. Многоразовая обработка профиля химическими средствами обеспечивает идеальное покрытие без пор, неровностей. После таких процедур поверхность делается гладкой, блестящей.

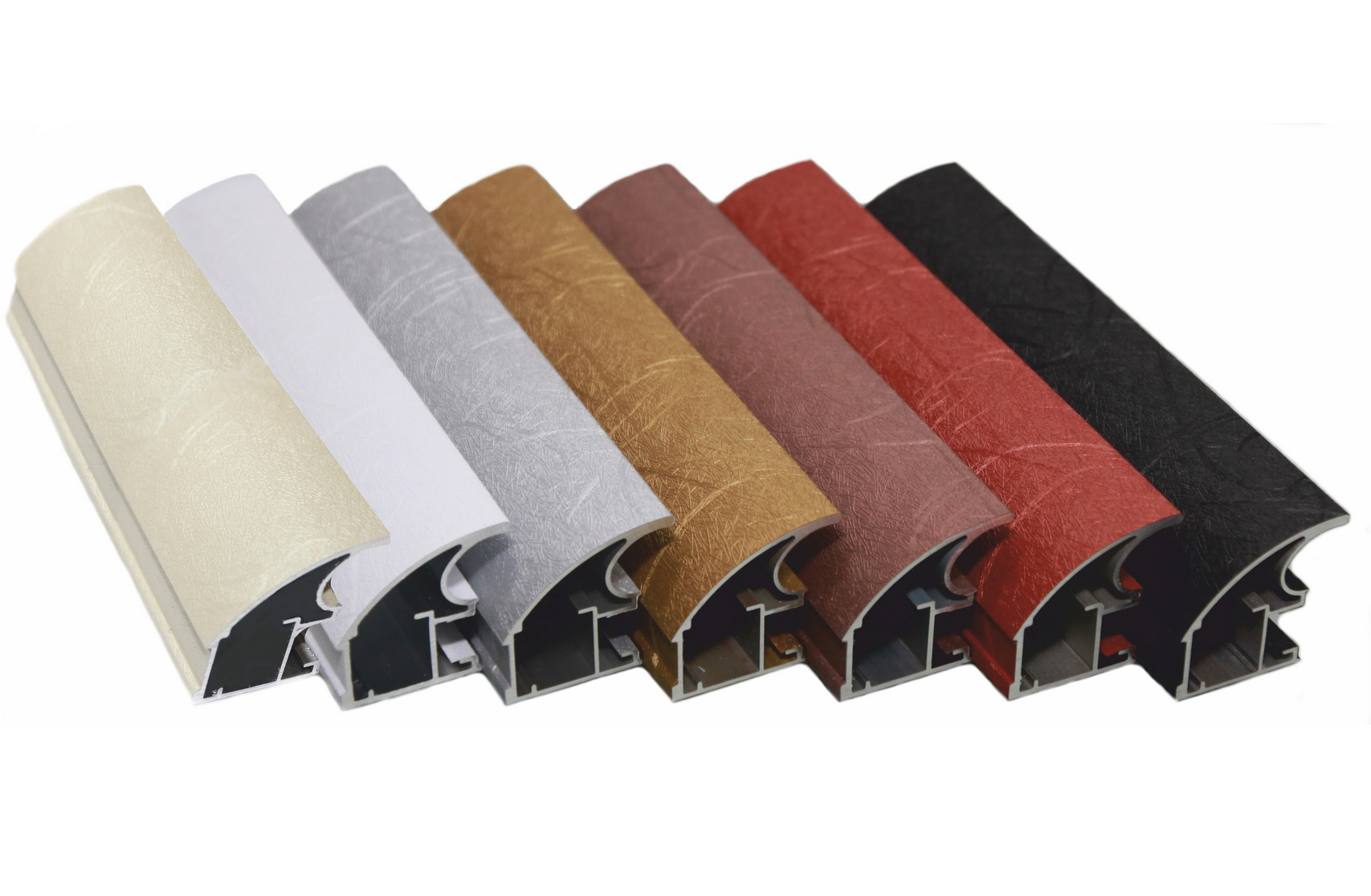

  4. Окутывание в ПВХ. Позволяет создавать различные текстуры, повышает устойчивость к механическим повреждениям.

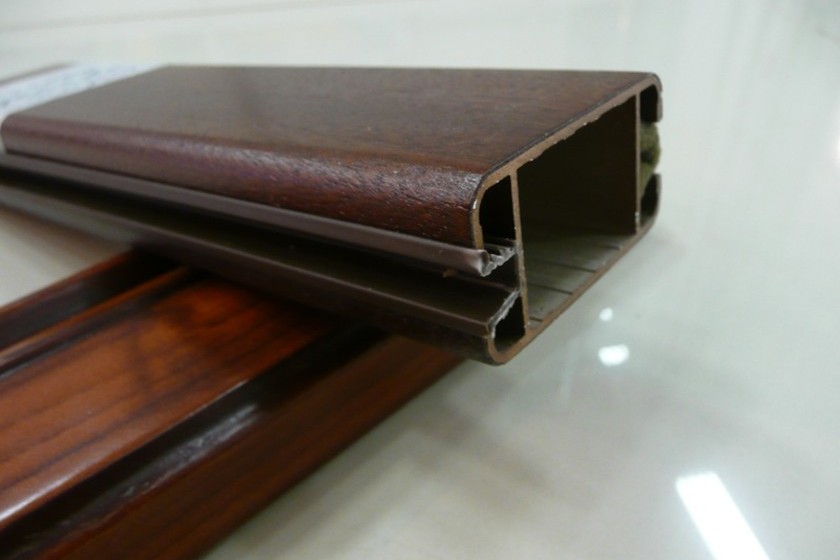

  5. Шпонирование. Профиль покрывается древесным слоем. Идеально подходит для придания изделию текстуры различных пород. На готовый шпон наносится лак.
АнодированиеКатафорезПленка ПВХШпонирование

Критерии выбора

В связи с огромной популярностью шкафов-купе на рынке представлена фурнитура, отвечающая разным вкусам. При выборе стоит обратить внимание на материал изготовления, размеры, цвет. Большое значение имеет стоимость продукции — качественный товар не может быть приобретен за бесценок. Если выбран недорогой стальной профиль, он, скорее, окрашен не очень качественной краской, поэтому покрытие потеряет изначальный вид очень скоро.

Для определения оптимального размера профиля нужно учитывать следующие параметры:

  • габариты шкафа;
  • ширину полотна створки;
  • размеры разделителей;
  • длину стыковочных деталей.

В таблице описаны лучшие производители, у которых можно найти любой цвет профиля и подобрать изделия высокого качества по приемлемой стоимости.

Фирма Характеристики
RIAL.PRO Для изготовления профилей используется сплав алюминия марки 6063. Класс прочности — Т5. Характерны повышенный уровень закалки, устойчивость к коррозии. Детали анодированы и покрыты пленкой ПВХ. Широкая цветовая гамма.



Длина профилей:4,8, 5,5 и 5,9 м. Имеются в наличии все комплектующие детали

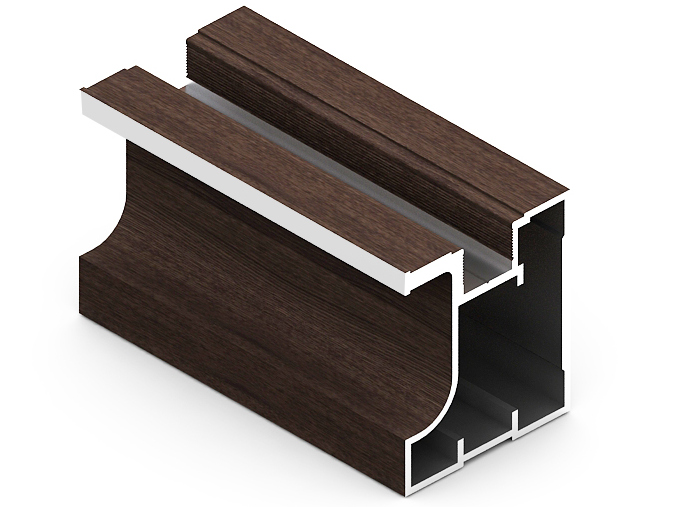

Аристо Профили из алюминия анодированы и покрыты пленкой ПВХ. Способны выдержать до 16 кг веса. Можно выбрать из 20 вариантов цветов
Премиал Выпускается 5 видов алюминиевых профилей. Горизонтальные планки усилены. При изготовлении используется 5 основных способов декорирования, к примеру, покрытие серебром, окрашивание в белый глянец. Возможны различные имитации пород дерева.

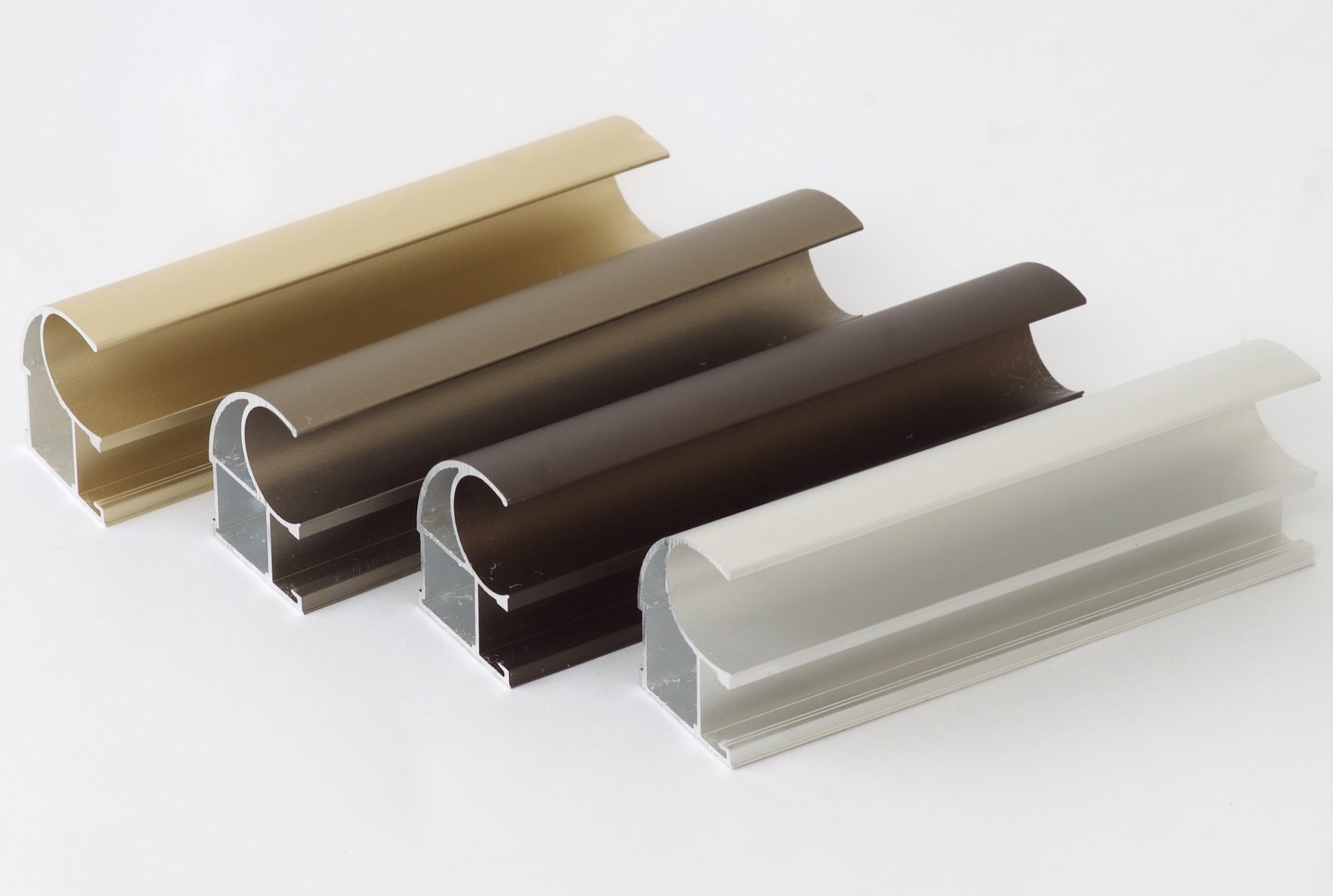

Версаль Симметричные и асимметричные профили российского производства для классических шкафов-купе с зеркальным фасадом. Детали выдерживают вес до 50 кг. Длина изделий — 6,2 м. Широкий выбор цветов.

На рынке представлена как отечественная продукция, так и европейская. Увы, направляющие иностранного производства не могут похвастаться низкой стоимостью, поэтому потребители не спешат их приобретать. Тем, кто хочет сэкономить, рекомендуется выбирать фурнитуру проверенных отечественных компаний.

RIAL.PROАристоПремиалВерсаль

Видео

Расчёт шкафа купе - www.mebeldok.com

То, о чём пойдёт сейчас речь, можно назвать классическими «граблями», на которые очень часто наступают начинающие мебельщики и домашние мастера. И если я сомневался в необходимости написания для вас предыдущей публикации о влиянии буферной ленты на расчёт дверей шкафа купе, то значимость этой статьи не вызывает у меня ни малейших сомнений.

Итак, сегодня мы будем вновь рассматривать расчёт шкафа купе. Речь пойдёт о достижении гармонии и естественности между дверями купе и его внутренним наполнением. Это очень важный момент в конструкции шкафа купе. К сожалению, многие начинающие мебельщики допускают свои самые грубые ошибки именно в этом месте. Но давайте обо всём по порядку.

Особенности конструкции двери купе

О достоинствах дверей купе написано, наверное, на каждом мебельном сайте. Кстати, я, иногда, не могу понять, зачем вообще об этом пишут. Ведь и так всё понятно – конструкция двери купе позволяет открывать двери по принципу «купе», тем самым обеспечивает оптимальное использование пространства в помещении. И это есть большой плюс, из-за которого шкафы-купе стремительно вошли в нашу жизнь, заменив своих унылых предшественников с распашными дверями.

Я хочу поговорить не о достоинстве, а об особенности дверей купе. О той особенности, до которой нет никакого дела покупателю мебели, но которая важна для её производителя:

Двери купе устроены таким образом, что открывая доступ к одному участку внутреннего наполнения шкафа купе, они закрывают другой его участок. И самое главное – двери перемещаются только вдоль горизонтального рельса и не распахиваются наружу. Именно поэтому, очень важно, чтобы раздвижные двери не перекрывали путь выезжающему выдвижному ящику или опускающемуся лифту-пантографу.

Внимание на рисунок:

Перед вами типичный пример результатов неправильного расчёта шкафа купе. Из-за допущенных ошибок, становится невозможным открыть выдвижной ящик или опустить лифт пантограф, не снимая дверей. Теперь хозяевам, чтобы достать из выдвижного ящика свои носки, придётся каждый раз снимать дверь со своего шкафа купе. Мебельщики-бракоделы внесли в их жизнь незабываемое разнообразие и лёгкий экстрим.

Ну, а если серьёзно, то мебельщики-бракоделы, допустив ряд серьёзных ошибок, просто-напросто «влетели на деньги». Печально, но здесь уже ничего не поделаешь. А вы хотите повторить их ошибки? Если нет, тогда продолжаем!

Расчёт ширины дверей шкафа купе

Чтобы вы смогли хорошо разобраться и понять все тонкости этого вопроса, я предлагаю рассмотреть расчёт шкафа купе на примере нашей экспериментальной трёхдверной модели. Нами уже рассчитана ширина шкафа купе. Она у нас равна 2100 мм. В конструкции присутствуют выдвижные ящики в двух крайних секциях. В общем, есть всё необходимое для того, чтобы допустить ошибки в расчётах и «влететь» по классическому сценарию.

Сразу скажу, рассматривать мы будем только расчёт ширины дверей купе. Просто очень сложно допустить ошибку в расчёте высоты. А вот ширина – то самое место, где «кипят мозги» и теряются деньги.

Что-то я давно вам рисунков не рисовал! Исправляю ситуацию:

Итак, условно считаем, что ширина вертикального профиля у нас равна 26 мм – это размер наиболее популярного открытого алюминиевого профиля. Приступаем к расчетам:

Дано: 2100 мм ширина шкафа купе.

Вычисляем ширину внутреннего проёма шкафа. Так как наш шкаф изготовлен из ДСП толщиной 16мм, то ширина внутреннего проёма у нас будет равна: 2100 – 16 – 16 = 2068 мм. Я просто отнял толщину крайних боковых стенок шкафа купе и получил внутренний размер ширины проёма.

Вносим корректировки в расчёт внутренней ширины проёма шкафа купе. Чтобы понять, о чём сейчас идёт речь, вам надо прочитать вот эту статью. Применительно к трёхдверной модели, мы должны отнять две толщины короткой буферной ленты, которая наклеивается на крайние двери купе. Смотрим рисунок:

Итак, при расчёте ширины дверей шкафа купе, мы отталкиваемся от следующего значения ширины проёма: 2068 – 6 – 6 = 2056 мм. Вот от этой цифры мы и будем сейчас с вами «плясать».

Рассчитываем ширину дверей купе. Здесь для наглядности я решил вам сделать ещё одну картинку:

Как видите, у нас есть два «перехлёста» дверей (они выделены красными кружочками). Ширина вертикального профиля у нас условно равна 26 мм. Чтобы получился желаемый «перехлёст» ширину дверей нашего шкафа купе надо посчитать с учётом добавления к ширине проёма ширины двух «перехлёстов» равных: 26 + 26 = 52мм. В результате, формула расчёта одной двери купе у нас будет выглядеть следующим образом: (2056 + 52)/3 = 703мм,

где:

2056мм – расчётная внутренняя ширина проёма шкафа купе,

52мм – ширина двух «перехлёстов» (26 + 26 = 52мм),

3шт – количество дверей купе.

Вот мы и посчитали ширину одной двери нашего шкафа купе. Теперь давайте перейдём к изучению внутреннего наполнения изделия, а именно – к вычислению ширины одной секции шкафа и ширины его выдвижных ящиков.

Расчёт внутреннего наполнения шкафа купе

Итак, у нашего шкафа купе будет три секции. Давайте рассчитаем внутреннюю ширину одной секции. Внимание на рисунок:

Здесь всё очень просто: от габаритной ширины шкафа купе мы отнимаем толщину всех переборок, а затем полученный результат делим на количество секций (в нашем случае, оно равно трём): (2100 – 16 – 16 – 16 – 16)/3 = 678мм.

Как видите, внутренняя ширина одной секции у нас равна 678мм. Отбрасываем 4мм на зазор под выдвижные ящики и получаем ширину фасада выдвижного ящика: 678 – 4 = 674мм.

Итак, мы выяснили, что ширина нашего фасада ящика шкафа купе равна 674мм. Запомним эту цифру, ибо она нам пригодится в дальнейших расчётах шкафа купе.

Сопоставляем расчётные данные дверей купе и внутреннего наполнения шкафа

Что же, теперь пришло время понять, на кой мы тут столько всего насчитали, и зачем оно нам вообще надо. Для этого, я предлагаю вам посмотреть вот эту «весёлую картинку»:

Итак, вы захотели выдвинуть крайний левый выдвижной ящик и жёстко обломались. Почему же так произошло? Ага, оказывается, когда вы отодвинули заднюю дверь до упора, она всё равно не освободила пространство для открывания выдвижного ящика. Так это и неудивительно! А что вы хотели? Считаем:

Внутренняя ширина проёма: 2068мм,

Ширина одной двери купе: 703мм,

Когда мы отодвигаем заднюю дверь, то высвобождается вот такое внутреннее пространство: 2068 – 703 – 703 – 6 – 6 – 6 = 644мм. Кстати, вы поняли, откуда, взялись шестимиллиметровые расстояния? Это толщина короткой буферной ленты, которая тоже забирает часть внутреннего пространства шкафа купе при открывании дверей. Вот на всякий случай рисунок:

Итак, что мы имеем. Открывшаяся задняя левая дверь освободила нам всего лишь 644мм внутреннего пространства шкафа. В то время, внутренняя ширина одной секции у нас равна аж целых 678мм. Вот и получился классический косяк, под кодовым названием: «Хочешь достать носки – сними дверь шкафа купе». Кстати, аналогичная участь ждёт и правую секцию. Так что, при расчётах шкафа купе надо помнить обо всех секциях, содержащих выдвижные ящики и другие выдвижные механизмы.

Способы решения данной проблемы

Вообще, разрабатывая дизайн шкафа купе, нужно всегда помнить о возможных проблемах, которые могут подстерегать вас на этапе разработки конструкторской документации. Ну, да в сторону лирику, переходим к делу. Итак, что же делать в подобной ситуации? Рассказываю:

Уменьшаем ширину проёма с выдвижными ящиками раздвижных дверей. Здесь всё закономерно. Если наша дверь при открывании оставила нам 644мм свободного пространства, то мы можем подогнать под этот размер наши секции с выдвижными ящиками, уменьшив их ширину, скажем до размера 634мм.

Вы сейчас можете спросить: «А почему не до 644мм?» Отвечаю: «А чтобы спасть спокойно и не переживать, пройдёт или не пройдёт выдвижной ящик сквозь этот проём. Лучше один сантиметр оставить в качестве «поправки на ветер», чем чесать репу и думать, а что ж теперь делать».

Уменьшаем ширину раздвижных дверей. В нашем случае, надо уменьшить ширину крайних раздвижных дверей. Естественно, ширину средней двери надо увеличить на то же самое значение. Чтобы не нарушить идеальный «перехлёст» дверей и не создать ненужную щель. Внимание на рисунок:

Итак, ширина внутренней секции у нас равна 678мм, а двери нам оставляли всего 644мм. Учитывая «поправку на ветер» нам надо, чтобы двери оставляли 688мм.

Для начала высчитываем недостающие нам миллиметры: 688 – 644 = 44мм. Выходит, что нам надо уменьшить суммарную ширину крайних дверей на 44мм. То есть, каждую дверь мы уменьшаем на: 44/2 = 22мм. В итоге, наши крайние двери будут иметь ширину: 703 – 22 = 681мм. А ширина средней двери будет увеличена на 44мм и равна: 703 + 44 = 747мм.

Как видите, мы получили разницу в ширине между крайними дверями и средней дверью равную: 747 – 681 = 66мм. Кого-то такой дисбаланс устраивает, а кому-то он может и не понравиться. Поэтому я вам рекомендую в таких случаях сочетать уменьшение ширины проёма и уменьшение ширины дверей. То есть, уменьшаете немного проём и уменьшаете немного двери, в результате получаете необходимый результат с минимальными жертвами. Но только будьте предельно внимательны:

Семь раз отмерь, а один раз отрежь! А иначе – готовь деньги!

Что ещё хочу сказать! Не ставьте выдвижные ящики во всех секциях шкафа-купе – хлопотно это. Лучше ограничьтесь одной-двумя секциями и дышите ровно, чем натыкаете ящиков во всех проёмах и будете взрывать свой мозг, пытаясь обеспечить им всем свободное открывание в изделии.

Большой урок получился. Но ведь он того стоит! Теперь вы кое-чему научились, и я очень рад за вас, дорогие друзья. Что же, а теперь я предлагаю перейти в следующей, не менее интересной теме, которая называется: Монтаж задней стенки ДВП в шкафах-купе.

Расчёт и сборка дверей для шкафа-купе.


Приветствую всех посетителей сайта «Секреты мастера»!
В этой статье, как я и обещал речь пойдёт о серьёзном и не очень простом деле – это одно из самых главных составляющих любого шкафа-купе, раздвижная система.
На сегодняшний день этих систем предлагается великое множество. С каждым годом благодаря современным технологиям  двери-купе становятся всё красивее и надёжнее.
Я, конечно же, не буду рассказывать о всех раздвижных системах, а остановлюсь пожалуй на самой распространённой, которая больше всего применяется в шкафах-купе.
Для работы нам понадобиться такой инструмент:
✓Дрель с набором свёрл по металлу.
✓Молоток-киянка резиновый.
Можно использовать обычный молоток и деревянную наставку.
✓Пила электрическая торцовочная с отрезным диском по алюминию для резки профиля.
✓Шуруповёрт с шестигранными битами размерами (4 и 5 мм).
Можно крутит вручную, так даже лучше.
Начнём с расчёта дверей для шкафа-купе.
Тут ничего сложного нет.
Чтобы было более понятно, я для примера взял шкаф-купе со встроенным комодом с тремя дверями, о котором я рассказывал в прошлой статье.

А сам процесс сборки с другого шкафа, потому что в нём зеркала.

Прежде всего, для того чтобы точно рассчитать, нам надо узнать размер проёма (внутренний размер шкафа).
Пример:
Габаритный размер шкафа-купе со встроенным комодом высота 2380 мм и ширина 2700 мм.
Внутренний размер: высота, как правило – это высота стояк. От 2380  минус толщина двух ДСП (верх/низ) и минус опоры (50 мм), получаем 2300 и ширина от 2700 минус 32 мм толщина двух ДСП (боковые стойки).
Размер проёма (внутренний размер шкафа) составляет 2300×2668 мм.
Делаем расчёт дверей-купе по таблице.

Условные обозначения.

Расчёт.

Размеры.

Н пр. - высота проёма.

2300 мм

L пр. - длина проёма.

2668 мм

Длина верхней и нижней направляющей.

2668 мм

K - количество дверей.

3

N - количество перехлёстов дверей.

2

Н дв. - габаритная высота двери. Ндв. = Нпр. - 40 мм
Ндв. =2300-40

2260 мм

L дв. - габаритная ширина двери. L дв. = (L пр. + 27 × N)/ K

907 мм

 L дв. =  (2668+54)/3

907 мм

             Размеры профилей.

Длина вертикального профиля. L верт. = Н дв.

2260 мм

Длина горизонтально
профиля.
L гор. = L дв. - 51

859 мм

L гор. = 910 – 51
910-я округлил

859 мм

            Размеры вставок.

 В данном шкафе зеркала нет, но я привожу пример и для зеркала.
Т - количество промежуточных профилей.

На трёх дверях по 2 шт. на каждой.
На зеркальной двери, без промежутков.

Высота зеркала. Н зерк. = Н дв. - 62

2198 мм

Ширина зеркала. L зерк. = L дв. - 38

872 мм

Высота вставок ДСП 10 мм. Н ДСП = (Н дв. - 59 — (Т×1,5)) / 3

730 мм

Ширина вставок ДСП 10 мм. L ДСП = L дв. - 36

874 мм



data-ad-client="ca-pub-3518738935631683"
data-ad-slot="6877683473">

Вообщем получаем такую деталировку:

  • Вертикальный профиль (ручка) длиной 2260 мм – 6 шт.
  • Нижних горизонтальных профилей длина 859 мм – 3 шт.
  • Верхних горизонтальных профилей длиной 859 мм – 3 шт.
  • Промежуточных горизонтальных профилей длиной 859 мм – 6 шт.
  • Вставки  из ДСП (10 мм) размерами 730×874 мм – 6 шт.
  • Если было бы зеркало 4 мм, то его размер составлял 2198×872 мм – 1 шт.
  • Верхняя направляющая длиной 2668 мм – 1шт.
  • Нижняя направляющая такой же длины 2668 мм – 1 шт.

Совет.
Верхнею и нижнею направляющие лучше резать на 1-1,5 мм короче.

  • Ролики нижние – 6 шт.
  • Ролики верхние – 6 шт.
  • Саморезы для сборки основного каркаса дверей-купе под шестигранник – 12 шт.

Как правило, ролики и эти саморезы идут в одном комплекте (2 ролика и 4 самореза) + два регулировочных винта для роликов.

  • Пылезащитный ворс – 13,56 м.п.
  • Тормоз – 6 шт.
  • Силиконовый уплотнитель для зеркала – 6,14 м.п.
  • Саморезы 4,5×60 мм для сборки промежуточных профилей, которые надо покупать отдельно – 12 шт.

Бывает, что эти саморезы не используют, но я всегда с их помощью скрепляю промежуточные профиля.

Приступаем к сборке дверей для шкафа-купе.

✒Первым делом нарезаем на торцовочной электропиле все необходимые профиля по заданным размерам.
Обратите внимание, что нижний горизонтальный профиль (куда вставляются ролики) я режу с вставленной заранее деревянной планкой. Это необходимо для более аккуратного реза.

Вставки для дверей заказываем вместе с распилом ДСП для корпуса шкафа.
Но можно и самому лобзиком порезать. Даже если будет не чистый рез (скалки), то ни чего страшного – рамка всё закроет.
✒Сверлим отверстия в профилях.
Для сборки одной двери надо просверлить  6 отверстий в вертикальных профилях. По одному отверстию ø5 мм вверху и два отверстия внизу.
Сверлить надо через две стенки профиля.
Отверстия должны быть такими:

  1. Во внутренней стенке профиля — ø5 мм.
  2. Во внешней стенке профиля — ø9 мм.

Это надо для того, чтобы сквозь него свободно проходили шляпки саморезов и винтов.

Сверление отверстий
Совет
.
Все отверстия лучше делать на сверлильном станочке. Будет гораздо точнее.
✒Собираем сначала сердцевину, а именно верхние горизонты, промежуточные и нижние горизонты.

Сверление отверстийСверление отверстийСверление отверстийМожно в обратном порядке, но тогда нужно вставить в нижний горизонт вставку для упора.
Как правило, все вставки входят довольно плотно. А если вставки из МДФ с ПВХ плёнкой, то ещё туже.

Сверление отверстийПоэтому все мастера используют молоток-киянку с резиновой насадкой, а когда необходимо сильнее ударит, дополнительно пользуются деревянной наставкой, чтобы не повредить профиль.

Обратите внимание
, что сборку (особенно дверей с зеркалом) лучше производить на ровной поверхности, например, большой стол. Но, если такой возможности нет, то собирать можно на ровном полу, а в качестве упора использовать любой деревянный брус длиной не меньше ширины горизонтального профиля, расположив его между собираемой дверью и стеной.

Сверление отверстийЕщё на что я хотел бы акцентировать Ваше внимание.
Это на то, что если вставки будут из МДФ с ПВХ плёнкой, то края этих вставок должны быть закруглёнными – это обязательное условие! Если этого не сделать, то есть опасность сморщивания плёнки при заходе вставки в профиль.

Сверление отверстийПродолжаем сборку дверей-купе.
✒После того, как сердцевина будет собрана, ставим на ребро и аккуратно набиваем вертикальный профиль с одной стороны, а затем перевернув с другой стороны.

Сверление отверстий✒Соединяем всю полученную конструкцию саморезами и одновременно ставим верхние ролики.

Сверление отверстийСверление отверстий✒Нижние ролики ставим отдельно и вкручиваем регулировочные винты.

Сверление отверстий
Как Вы видите на фото, стоит вставка из-за того, что был задавлен ролик. Иногда приходится ставить.
Совет
.
Промежуточный профиль лучше скреплять после того как будет готов основной каркас дверей-купе, т.е. заранее не надо сверлить отверстия для крепления на вертикальных профилях, чтобы не ошибиться. Заранее меряем от верхнего края до центра отверстия, что называется по факту, когда будет собрана только сердцевина без вертикальных профилей и записываем. А затем переносим размеры на установленный вертикальный профиль.
Важно!
Все углы каркаса должны быть абсолютно ровными.

Сверление отверстийЗеркальные двери собираются также.
Только перед сборкой  по периметру надевается силиконовый уплотнитель.

Сверление отверстийСверление отверстийСверление отверстийРазводным ключём я придерживаю профиль, чтобы его не выворачивало.
Вот и всё – двери для шкафа-купе готовы. Я думаю, что особо ни чего сложного нет. Я разобрался и Вы сможете. И если возникнут вопросы по данной теме в процессе изготовления, то можете в любой момент обратиться за помощью ко мне через страницу «Контакты» или через форму обратной связи (синяя кнопка слева). Я всегда Вам помогу.
В дальнейшем я планирую написать статью о том, как можно самостоятельно украсить двери-купе для шкафа. Поверьте – это не сложно.
Так что бесплатно подписывайтесь на новости сайта.

А пока можете почитать ещё статьи→ или просто посмотреть на супер раздвижную систему в этом видео.


Всего доброго!
Продолжение следует.

Расчеты деталей шкафа, дверей, комплектующих и фурнитуры

Шкаф пенал своими руками, расчеты, чертежи и схемы

Универсальности шкафа-пенала можно только подивиться. Этот компактный и практичный предмет обстановки находит себе место где угодно – в прихожей, детской, спальне, кабинете, на кухне и даже в ванной….

Как сделать выдвижные ящики в шкафу своими руками

Обычно выдвижные ящики планируют на этапе разработки проекта шкафа. Но бывают ситуации, когда необходимость в них появилась уже в процессе эксплуатации мебели. Как сделать выдвижные ящики в шкафу…

Как рассчитать размеры дверей шкафа и выдвижных ящиков

Фасадная часть требует предельного внимания – ведь именно качество и отделка дверей определяет дизайн и «статусность» мебели. Важно не только выбрать красивые фасады, но и правильно рассчитать их…

Как рассчитать шкаф по размерам и стоимости?

Расчет деталей шкафа необходим, если вы решили сделать его своими руками. Приступать к этому действию стоит после того, как полностью составлен чертеж будущего изделия в масштабе, со всеми…

расчет дверей шкафа-купе

Раздвижными створками можно закрыть практически любую нишу – будь это гардеробная, встроенный или отдельностоящий шкаф.  Для этого требуется тщательно вымерять высоту и ширину проема, произвести расчет дверей-купе для…

Распашные двери купе инструкция по установке

Авхади Исхакову посвящается



Здравствуйте уважаемый читатель bokovina.ru ! Сегодня пойдёт речь о пивотной системе распашных дверей купе. Многие пока ещё не знают как работать с ней. И поэтому часто совершают ошибки. В этой статье я расскажу о своих упущениях и научу Вас их не совершать.



Содержание статьи

  1. Обзор
  2. Из чего комплектуется
  3. Распашные двери купе расчёт
  4. Сборка распашной двери купе
  5. Установка распашных дверей купе
  6. Позитивное заключение



Пивотный механизм для распашных дверей шкафа купе

Вы точно знаете как выглядит дверь купе. Так вот, распашная дверь купе выглядит точно так же. Только открывается как обычные распашные двери. Необходимость такой системы появилась из-за слишком узких проёмов, где невозможно установить две раздвижные двери.





Пивотная дверь открывается с помощью закреплённого механизма на профиль ручки двери. Который в свою очередь фиксируется в пивотном треке. Трек притягивается к нижней и верхней горизонтальной планке проёма. Если пол и потолок в уровне, то можно обойтись без планок.





Сам механизм прост – алюминиевая втулка вставляется в отверстие из твердого пластика. По этой причине существуют ограничения по ширине и весу двери. Не стоит собирать стеклянные или зеркальные высокие двери шире 500 мм. Однажды я успел поймать такую :), при монтаже.



Комплектация распашной двери купе

  • Трек (верхний и нижний) 2 шт.
  • Механизм (верх и низ) 2 шт.
  • Магнитный стопор 2 шт.



Распашные двери купе расчёт

Очень часто я ошибался при расчёте высоты. Когда дверь получалась большая – я уменьшал выравнивающие планкиВыравнивающие пол и потолок в уровень, когда маленькая – система позволяла регулироватьДо 25 мм механизм, правда зазор появлялся страшный. Только при внимательном рассмотрении я заметил в чём моя ошибка.



Высота

Чтобы рассчитать распашную  дверь купе по высоте нужно приобрести сначала пивотный трек. Дело в том, что они существуют двух видов и трудно предугадать какой Вам попадётся. Разница между ними в 5 мм, что существенно для данного механизма.





Посмотрите на фото и заметите разницу. С треком в левой части отнимаем от высоты проёма 21 мм. С треком в правой части – 25 мм. Всё дело в изогнутом основании трека с левой стороны, на правом основание ровное. Изгиб по высоте равен 2 мм. Трек снизу и сверху – разница 4 мм.



Чтобы не запоминать цифры, следует понять откуда они берутся. Прикрутите механизм к профилю и наденьте трек. Расстояние от конца профиля до внешнего края трека и будет размер отделяющий высоту двери от проёма. Т.к. механизм сверху и снизу × 2.





Когда известен проём отнимаем от него полученный размер и получаем размер двери. Допустим проём по высоте равен 2500 мм. Механизм с треком равен 10,5 мм. Умножаем на 2Верх Низ равно 21 мм. 2500 – 21= 2479 мм размер двери по высоте.



Ширина

Честно признаюсь, с шириной посложнее. Всё зависит от правильности проёма, т.е. насколько ровные боковые стены. Соответственно рассчитываем ширину двери от наименьшей ширины ниши. Я отнимаю 10 мм, по 5 мм на каждую сторону. Меньше делать зазоры нельзя.



Всё потому-что профиль ручка при открывании, начинает задевать боковую стенку, если делать зазор меньше. Ось вращения находится далеко от края двери и профиль имеет форму которая сильно выступает вперёд. Та самая ручка, она и блокирует дверь.Не уверен, что понятно объяснил.Если не понятно напишите в комментариях. Сделаю видео.



На фото вместо стены угольник



Есть ещё один нюанс. Распашные двери купе ставят на угловые проёмы, причём это происходит даже чаще чем на прямые. В этом их преимущество и недостаток. Преимущество – возможность закрыть угловую нишу. Недостаток – сложность предварительного расчёта двери по ширине.



Если изготавливаем корпусный шкаф, то существует фиксированный размер углового проёма. Собирая распашную дверь без наполнения,  методом тыка, подгоняю дверь по ширине. Т.е. изначально пилю  с запасом по ширине и подгоняю одну только раму двери.



Когда идёт установка встроенного шкафа, то сложно сразу рассчитать ширину и градус угловой ниши. И поэтому я делаю шаблон по ширине полученного проёма. По шаблону в дальнейшем изготавливаю распашную дверь купе. Точной формулы расчёта ширины в угол не существует.



О том как рассчитать наполнение двери купе я писал в этой статье

Сборка распашной двери купе

Пивотная дверь почти не отличается от раздвижной и поэтому сборка происходит по той же схеме. На распашной нет роликов и соответственно мы не сверлим профиль ручку под них. Пивотный механизм крепится через те же отверстия, что и горизонтальный профиль.





Размечаем необходимые отверстия и сверлим сначала сверлом 7 или 8 мм, а затем внешнюю стенку профиля сверлим 10 мм сверлом. Для свободного проникновения шляпы болта. Для сборки распашной двери купе понадобится ровный стол, шестигранники и киянка.





Установка распашных дверей купе

Расскажу как это делаю я. Первым делом прикручиваю треки в самый край, со стороны крепления механизма. В нижний вставляю пластиковое крепление, слегка затянув, чтобы не болталось. Беру дверь и вставляю нижнюю втулку в пластиковое крепление.



На фото пластиковое крепление перевёрнуто, относительно втулки



Затем завожу аккуратно верхний крепёж в трек, затягиваю крепёж, но не основательно. Если необходимо регулирую механизм по высоте. Выставляю боковые зазоры, двигая дверь влево или вправо.Треки должны быть в одной линии, иначе дверь будет открываться.





Затянув фиксирующие черные втулки, приступаю к креплению стопоров. Они состоят из двух частей – магнит и железный диск с потаем для самореза. Ставим сверху и снизу по одному. Магнит крепим к шкафу а железный диск прикручиваем к профилю, предварительно засверлив.





Дверь должна приходить к обоим стопорам и фиксироваться ими. Если дверь всё-таки получилась тяжёлой, для  хорошей уверенности я вгоняю в пластиковую часть тридцатый жёлтый саморез. Там есть свободные отверстия. Тем самым притягивая его вместе с треком к потолку.

Заключение

Понимаю, что полностью не раскрыл Вам глаза на эту тему. Но знаю точно, что теперь Вы будете с большей уверенностью применять пивотную систему в своих изделиях. И не забывайте, что я всегда в шаговой доступности от Вас. Готов в любое время помочь Вам.





Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

А как насчёт вас?

Работали ли Вы с пивотной системой?

У вас есть что добавить?

Я бы хотел услышать об этом в комментариях ниже!








С хорошими мыслями о Вас, эксперт в мебельных вопросах

Ре́кун Дмитрий.



Твитнуть

Не забудьте поделиться этой статьей в социальных сетях







Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
