Как правильно выбрать розетки и выключатели – какие бывают типы, где они применяются и в чем особенность электрических устройств, их целевое предназначение и отличительные характеристики

Как выбрать розетки и выключатели в квартиру

Выбор розеток и выключателей – завершающий этап ремонта электрической проводки в квартире. Пускать это решение на самотек нельзя, качество проведения ремонта отвечает не только за срок службы изделий, но и за безопасность использования. Нарушения технологий чревато ударами тока и даже возникновением пожара в квартире. Поэтому к покупке розеток и выключателей необходимо подойти ответственно, изучить предлагаемый ассортимент в магазине и знать разницу между моделями.

Опасности неправильного выбора

Для начала разберемся, чем же опасен безответственный подход к выбору розеток в квартиру. Существует несколько опасностей, подстерегающих хозяев дома, установивших электрические изделия непроверенных фирм или некачественно выполненных.

• Неправильный выбор розетки опасен возгоранием электропроводки, если нагрузка на нее больше, чем может выдержать изделие.
• Выход из строя розетки или выключателя заключается и в разбалтывании изделия в нише, из-за чего становятся видны и доступны провода, подведенные к изделию.

• Нарушения в технологии монтажа или использование некачественных розеток может стать причиной удара током.
• Эстетические нарушения, хоть и не являются столь опасными, но способны подпортить настроение, если розетки и выключатели неправильно подобраны и не подходят к интерьеру внешне.

Конечно, большую опасность несут в себе неправильно подобранные и установленные розетки, нежели выключатели. Но поскольку эти электрические изделия всегда идут в паре и сочетаются между собой, то и речь мы ведем о выборе комплекта.

Виды розеток и выключателей

Осознанный выбор розеток и выключателей – это не только безопасность, но еще и комфорт пользования. Изучите виды розеток и выключателей до их покупки, чтобы знать, из какого ассортимента придется выбирать.

• Внутреннее или накладное изделие. Внутренняя розетка используется для скрытой проводки, когда провода укладываются в штробы, а снаружи остается только эстетически привлекательная рамка. Накладная розетка больше подойдет для открытой проводки, часто используется для стилистического исполнения. С выключателями выбор тот же.
• Заземление розетки. Розетки с заземлением легко отличить от розетки без заземления по наличию металлических хвостиков внутри. Использование первого варианта безопаснее и практичнее, при отсутствии заземления в сети такая розетка убережет от ударов тока.

• Наличие винтового соединения проводников розетки. Розетка с винтовым соединением проще в установке и надежней в использовании из-за более продуманной системы фиксации проводников.
• Место установки розетки. Розетки, как и выключатели, можно монтировать не только в стену, но и в пол. Кроме того, существуют даже оконные розетки, которые аккумулируют энергию за счет солнечных батарей.
• Изделия с таймером или подсветкой. Розетка с таймером отключит подачу электроэнергии в определенное время, а выключатель с подсветкой легче найти в темноте.

• Специальные розетки. К этой категории относятся электротехнические изделия повышенной защиты, для использования в трудных условиях. Розетка в ванной комнате или в пыльном подвале, на улице. Наиболее распространенный пример – розетка со шторкой, установленная в детской комнате, способная защитить не только ребенка от последствий любопытства, но и саму розетку от попадания пыли или воды.
• Экстерьер розетки и выключателя. Широкий ассортимент позволяет выбрать не только цветовое решение для электротехнических приборов, но и стилизацию под старину, гжель и другие виды украшения интерьеров.

Советы профессионалов

Профессиональные электрики дают советы, на какие критерии выбора розеток и выключателей необходимо обратить внимание при покупке, и какие нюансы не упустить.

• Материал изготовления розетки важен, дешевый тонкий пластик ломается еще на этапе установки.
• Обратите внимание на наличие маркировок. Проверенные фирмы-изготовители не оставляют свои изделия без маркировки.
• Определитесь с целевым назначением розетки. Под стиральную машину или электроплиту необходима розетка с заземлением и номинальным током не менее 16А.
• Розетки и выключатели – это не товар на развес. Электротехнический прибор должен быть упакован в индивидуальную упаковку, иметь инструкцию, а иногда и гарантийный талон.

Выбор электротехнического прибора – ответственное дело. Если знаний и опыта не хватает, не бойтесь обратить за помощью к специалистам, чтобы не испортить ремонт и выполнить работы правильно и надежно.

Как выбрать розетку. Виды и устройство. Применение и особенности

Электрическая розетка является необходимым приспособлением для подключения электрических устройств к сети. Практически каждый день мы сталкиваемся с электрическими розетками. Поэтому важно, чтобы их использование было удобным и безопасным, а их конструкция была бы надежной. Многое зависит чтобы правильно выбрать розетку. Прежде всего, это возможность подключения бытовых электрических приборов. Срок службы розетки также зависит от правильного ее выбора.

Чтобы правильно выбрать розетку, требуется знать ее конструкцию, технические параметры и существующие виды.

Устройство розетки

Электрическая розетка включает в себя контактную колодку, декоративную крышку с винтом и подрозеткником.

Колодка в сборе состоит из:

• Лапки для крепления. Они бывают подвижными распорными или неподвижными цельнолитыми.
• Контакты: фаза и ноль, отдельно контакт заземления.
• Клеммы для подсоединения проводов.

Технические параметры

Чтобы выбрать розетку, необходимо обратить внимание на характеристики розетки, которые обозначены на ее корпусе: ток, напряжение и степень защиты.

Номинальный ток – это величина тока, которую может выдерживать розетка в течение длительного времени. Бытовые розетки чаще всего рассчитаны на 16 А.

Номинальное напряжение – это величина напряжения, при котором допускается эксплуатация розетки. Бытовая розетка рассчитана на 220 вольт. Допустимую мощность можно определить путем умножения тока на напряжение.

Степень защиты маркируется обозначением IP и двумя цифрами. Первая цифра означает защиту от пыли и постороннего проникновения, а вторая означает защиту от влаги. Для домашнего использования достаточно наличие защиты IP 20.

При проектировании розеток используется модульный способ. Устройство внутреннего механизма выполняется в виде отдельного модуля, который можно устанавливать в любые розетки. Декоративная накладка может быть любой.

Основной модуль и декоративную накладку изготавливают из специального пластика. Он является качественным диэлектриком, обладает высокой прочностью при разных температурах, не горит и не реагирует на различные внешние воздействия.

Электроды розетки изготавливают в виде пружинящих гнезд. Диаметр гнезд делают меньшим, по сравнению с диаметром штырей вилки. Поэтому при вставлении вилки возникает некоторое усилие. Приемные гнезда должны обеспечивать большое количество вставки вилки.

Виды розеток

Если рассматривать все существующие виды розеток, то одной статьи не хватит. Достаточно рассмотреть основные виды. Розетки классифицируются по виду разъемов, наличию различных дополнений.

Накладные розетки

Устанавливают на открытой электрической проводке, когда провода проложены по потолку или стене. Они закрепляются на стене с помощью саморезов. Провода заводятся в корпус к клеммам в боковое отверстие.

Преимущества

• Можно выполнять замену розетки без повреждения покрытия стены, так как крышка закрывает накладку.
• Возможность замены старых видов розеток на евростандарт. При этом нет необходимости в замене подрозетника.
• Установка розетки непосредственно на обшивку по обрешетке стены. При этом не важно, на какое расстояние розетка удалена от стены.
• На обшивку из гипсокартона с применением специального подрозетника.
• Установка розетки на деревянные стены в металлическом подрозетнике, соблюдая пожарную безопасность.

Встроенные

Утапливаются при установке в стену. Они служат для скрытой электропроводки.

Розетки с защитными шторками

Имеют защищенные отверстия. Они открываются, если одновременно вставляется пара штырьков штепселя электрического устройства. Если ребенок захочет вставить какой-либо предмет в одно отверстие розетки, то защитная шторка не позволит это сделать.

Розетка с выталкивателем

Имеет специальную кнопку, нажав на которую, вилку можно легко вытащить из розетки. Если приходится часто вставлять и вытаскивать вилку в розетку, то эта функция очень пригодится.

Розетка с таймером

На таймере можно настроить время выключения и включения электрического устройства, что полезно людям с плохой памятью.

Розетка с защитой

Принцип работы защиты розетки можно понять на простом примере. Представьте, что на фене неисправна изоляция. Подключенный в розетку, он падает на мокрый пол, где стоит человек, который сразу становится проводником тока. Возникает утечка тока. В розетке имеется специальный датчик, который реагирует на этот ток и быстро обесточивает фен.

Розетки можно устанавливать на любой высоте. Производитель и дизайн корпуса розетки не имеет значения. Основным фактором является правильный выбор нагрузочного тока.

Немаловажным условием качества розетки является выход и вставка вилки в гнездо с небольшим усилием. Вилку следует вытаскивать из розетки, придерживая другой рукой за корпус.

Розетки без заземления применяются тогда, когда в электрической сети не предусмотрен контур заземления.

Розетки с заземлением монтируют в важных местах, требующих наличие заземления. Обычно таким местом является кухня, либо розетка для компьютера. В частных домах также часто используют розетки с контактами заземления.

Розетки с крышкой применяются в помещениях с высокой влажностью: ванной, бассейне и т.д.

Крышка закрывает всю площадь розетки и предотвращает проникновение воды и влаги.

Сдвоенные розетки

Устанавливаются в подрозетник. При этом можно пользоваться одновременно двумя гнездами для подключения к сети. Механическая часть таких розеток не очень надежна.

Специальные виды розеток

Служат для подключения радио, телефона, антенны или компьютера. Они бывают накладными и встроенными. Существуют специальные розетки, объединяющие в себе несколько разъемов.

Силовые розетки

Являются специальными штепсельными гнездами, которые обычно применяются на стройках для включения мощного оборудования, например, бетономешалки или сварочного аппарата.

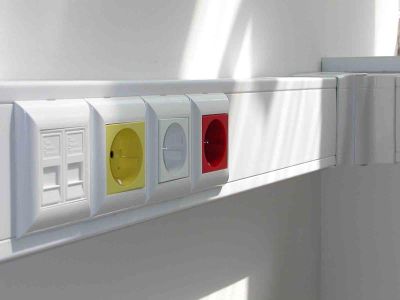

Цветные розетки

Цветовая гамма современных розеток очень разнообразна. Поэтому можно выбрать розетку, идеально вписывающуюся в дизайн помещения, с любым цветовым оттенком.

Можно выделить следующие оформления розеток по цвету:

• Белые розетки являются универсальными. Они популярны и практичны, подходят для любых помещений.
• Кремовые розетки хорошо сочетаются с красными, желтыми и коричневыми оттенками.
• Розетки с разными сменными вставками дают возможность выбрать подходящую по цвету вставку. Необходимо учесть, что постепенно краска облупится.
• Крашеные розетки имеют высокую стоимость. Но краска довольно быстро начинает стираться. Это решение не практично, но пользуется популярностью, так как имеет большие возможности дизайна.
• Розетки в стиле ретро отлично подходят для деревянного дома или бани со старинным интерьером. Такой вид розеток оригинально дополнит дизайн помещения.
• Wi Fi и GSM розетки являются инновационными видами, управляющимися на большом удалении. Они используются чаще всего в системе «умного дома». После установки умных розеток вы сможете дистанционно подключать и отключать электрические приборы в доме.

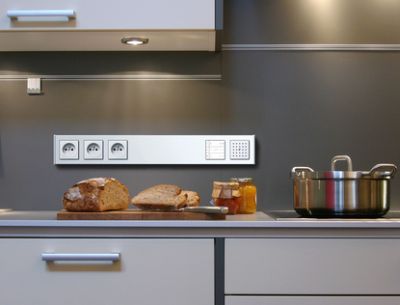

• Блок розеток обычно устанавливают на кухне или возле телевизора. Это удобно для одновременного подключения множества потребителей энергии бытового назначения. Применение таких розеточных блоков позволяет отказаться от использования удлинителей.

• С винтовым подключением проводов. Для фиксации жилы применяются винты, которые ввинчиваются в пластинку, зажимающую контакт. Это простое устройство и пользуется популярностью.
• Соединение без винтов используется вместо обычного винтового соединения проводов. Контакт обеспечивается сужением отверстия. Недостатком является слабое крепление провода.
• Розетка с индикатором добавляет удобство пользования. Небольшая лампочка светит и показывает наличие энергии в сети и помогает быстро обнаружить розетку в темноте.
• Напольная розетка устанавливается на полу. Такой вариант установки иногда требуется для подключения электрических приборов. Розетка выдвигается, ее дизайн легко вписывается в интерьер любого жилья.

• Оконная розетка является современным решением. Ее монтаж осуществляется непосредственно в стекло окна, так как электрическая энергия образуется из солнечных лучей. Такой вариант исполнения имеет высокую стоимость, но со временем окупается.

Последствия неправильного выбора

Если выбрать розетку неправильно, то могут возникнуть неприятные последствия:

• Возгорание электрической проводки и оплавление корпуса розетки, так как неправильно подобрана токовая нагрузка.
• Некачественное изготовление и материал. Розетка быстро придет в негодность, вилка станет болтаться при вставке, корпус может вывалиться из стены.
• Ухудшение интерьера помещения из-за неправильного выбора цвета и оформления корпуса.

Кроме этого может возникнуть много других последствий, заставляющих задуматься как правильно выбрать розетку.

Как правильно выбрать розетку

• Материал изготовления значительно влияет на качество изделия, так как дешевый мягкий пластик быстро будет ломаться и царапаться.
• Если на корпусе нет обозначения завода изготовителя или маркировки, то это свидетельствует о поддельной продукции.
• Зажимы, винты и пластины, расположенные внутри розетки, не должны иметь подозрительных повреждений. Заземляющие контакты розетки должны быть упругими, без заусенцев.
• Качественный продукт не имеет неприятного запаха, а пластиковые стенки не должны быть слишком тонкими.
• Чем больше число фиксаторов и деталей, тем выше качество изделия.
• Отверстия для вилки должны совпадать с контактными гнездами. В противном случае лучше выбрать розетку другого производителя.
• Наличие инструкции по установке является положительным фактором для выбора.
• Лучше выбрать изделие известных фирм производителей.
• На задней стороне розетки должно быть обозначение тока и напряжения, для которых рассчитана эксплуатация изделия.
• Сегодня очень часто выбирают комбинированные розетки, выполненные совместно с выключателем. Это позволяет экономить время на установку отдельных изделий.

Похожие темы:

Розетки и выключатели — выбираем правильно!

Сегодня рынок предлагает огромное разнообразие выключателей и розеток. Если раньше нас устраивали отечественные изделия непритязательного вида, то теперь глаза разбегаются от привозной продукции. Как правильно выбрать электрофурнитуру, которая позволит выполнить электропроводку дома безопасно, эстетично и надолго? Ответы на эти вопросы вы найдете в нашем обзоре.

В каждой современной квартире имеется множество электроприборов, поэтому розеток тоже должно быть немало. Чем больше их будет, тем меньше придется пользоваться переходниками.

Правильный выбор розетки – гарантия ее надежной работы

Ассортимент выключателей и розеток поражает своим разнообразием. Однако, прежде чем делать покупку, решите для себя такие вопросы:

1. Для какой электропроводки рассчитана розетка? Напомним, что электропроводка бывает скрытого или открытого вида. Поэтому розетки так и называются: для скрытой или открытой электропроводки.

У розеток для скрытой электропроводки рабочий механизм открыт. Ее можно монтировать прямо в стену, а крышку оставлять снаружи. В помещении, где проложена открытая проводка, рабочий механизм розетки закрыт – ее устанавливают прямо на поверхность стены.

2. Если в квартире или частном доме присутствует заземляющий контур, подойдет евророзетка – она обладает возможностью подключать нулевой защитный провод РЕ.

3. На безопасную и надежную работу всех электроприборов влияют их рабочие параметры, на которые они рассчитаны, а именно – ток и напряжение. Покупайте розетки, предусмотренные для силы тока в 10 или 16 А

.

4. В места с повышенным содержанием влаги и пыли (подвалы, ванные, чердаки, улицы и т.д.) подбирайте розетки со специальной защитой. Так уровнем защиты выключателей и розеток будет IP код, указанный на упаковке.

Для установки в жилом помещении достаточна степень защиты IP20, в помещениях с высокой влажностью – IP44, для улицы подойдет IP65 и выше.

Какие бывают виды розеток?

• Розетки с заземлением. Их часто называют евро розетками. Они оснащены специальными заземляющими усиками, к которым подключают заземляющий РЕ провод. Обычно их устанавливают для 3-контактной электропроводки.

• Розетки с защитными шторками. Считаются идеальным вариантом для детских комнат. Отверстия розеток закрыты специальными шторками. Поэтому даже самые любопытные дети будут защищены от поражения электрическим током.

• Розетки с таймером отключения
  . Устанавливаются вместе с таймером, благодаря которому задается необходимое время работы любого электроприбора.

• Розетки, выталкивающие вилки. Отличаются наличием специальной кнопки, нажимая на которую вилка будет выталкиваться из розетки. Прекрасно подходят для использования на кухне при частой смене электроприборов.

• Розетки с защитными крышками. Применяются в помещениях с высоким уровнем влажности. Защитная крышка, закрывающая весь корпус, препятствует проникновению влаги. Не забывайте, что подобные розетки должны обладать необходимой степенью защиты IP.

Виды выключателей

• Клавишные. Это самый распространенный вид выключателей. Они бывают:

• одно- , двух- и многоклавишные модели, что позволяет включать сразу нужное количество источников света;
• выключатели с подсветкой, которые видно даже в темноте;
• проходные (лестничные) – позволяющие включать свет при входе в длинный коридор, а на выходе – выключать.

• Диммеры (или светорегуляторы). С помощью таких выключателей добиваются необходимой яркости света.

Используют их с обычными лампами накаливания или с галогенными, а для экономичных и люминесцентных ламп светорегуляторы не подходят.

Как лучше размещать розетки и выключатели?

• При установке розеток необходимо учитывать количество аудио и видеотехники, бытовых приборов, расстановку мебели.

• Доступ к выключателям и розеткам должен быть абсолютно свободным.

• Благодаря разнообразию цвета и элегантному дизайну, фурнитуру можно подобрать под любой интерьер.

Полезные советы по выбору выключателей и розеток

1. Первым делом необходимо проверить запах. Резкий запах, который издает корпус розетки, будет явным признаком изделия из пластика – вредного для организма человека.

2. Следующим фактором, подтверждающим недостатки пластика, является его мягкость. Корпус выключателя или розетки не должен легко деформироваться. Сердцевина розетки, выполненной из мягкого материала, при монтаже изменит свою геометрическую форму. Кроме того, мягкий пластик быстро царапается, поэтому вскоре даже самая красивая розетка станет непривлекательной.

3. Выбирая розетку или выключатель, обращайте внимание на их вес. Качественное изделие, способное обеспечить надежность, изготовлено из материала хорошей толщины, поэтому отличается солидным весом.

4. Важным свойством хорошего выключателя или розетки является способность разбираться на мелкие части. Все детали должны соединяться защелками, чтобы изделие в собранном виде ощущалось, как монолитный узел.

5. Важным моментом во всех электроустановочных изделиях является качество контактов. Однако единственным видимым контактом будет заземляющий. Чаще всего внутренние контакты выполнены из таких же материалов. Заземляющий контакт должен быть достаточно упругим, а мягкий и тонкий сминается при встрече вилки с розеткой.

6. Обращайте внимание на способ подключения выключателя и розетки к электропроводке. В самых передовых изделиях предусмотрены самозажимные безвинтовые конструкции. Наиболее популярной считается линия Anam-Zunis.

7. Хорошие розетки всегда имеют инструкцию по сборке. Иногда бывает так много защелок, что возникают трудности при сборке. В инструкции указана не только последовательность работ, но и подсказка, каким инструментом лучше это делать.

Выбирая выключатель или розетку, обращайте внимание не только на рабочие свойства, но и на дизайн изделия.

Заключение

Подойдя грамотно к выбору розеток и выключателей, вы обеспечите своей дорогостоящей бытовой технике надежные и безопасные розетки, а современные системы освещения получат качественные и красивые выключатели. Вся фурнитура будет органично вписываться в интерьер и создавать привычные составляющие комфорта.

5 аспектов выбора межкомнатных дверей

Какой потолок лучше выбрать?

Как выбрать розетку и выключатель освещения?

Скорее всего, перед каждым домашним мастером хоть раз в жизни вставал вопрос — как выбрать розетку и выключатель освещения? Это довольно важный вопрос, ведь от правильного выбора элементов электрической сети зависит ее надежная работа. В настоящее время на рынке огромный выбор выключателей и розеток, но прежде чем выбирать то или иное устройство, необходимо сначала иметь понимание некоторых вопросов.

А именно:

• для какого типа электрической проводки приобретается розетка. Не секрет, что электропроводка может быть двух типов — скрытого и открытого. Так и розетки бывают для скрытой и открытой электропроводки. Рабочий механизм розеток, предназначенных для открытой электропроводки, располагается в закрытом корпусе, а устанавливаются такие розетки непосредственно на поверхность стены. Если же у вас скрытый тип электропроводки, то вам понадобится розетка с открытым рабочим механизмом, которая монтируется в стену, а снаружи остается лишь ее крышка.
• если в вашей квартире или доме есть заземляющий контур, то можно использовать евророзетку, к которой можно подключить нулевой защитный провод РЕ.
• основным показателем безопасной и надежной работы всех электроустройств является ток и напряжение, на которое данные устройства рассчитаны. Это нужно помнить и обязательно учитывать при выборе. Многие советские розетки были рассчитаны на напряжение 250 В и рабочий ток 6А, поэтому при включении современной бытовой техники в такую розетку, через некоторое время возникало подгорание пластикового корпуса около входных отверстий. Поэтому выбирая розетки, необходимо это учитывать и приобретать такие розетки, которые рассчитаны на ток 10 или 16А.
• если вы выбираете розетку, которую затем будете устанавливать в местах с повышенным пыле- и влагосодержанием (чердак, ванная, улица и т. п.), то следует убедиться в том, что по уровню своей защиты она подходит для установки в этом месте. Уровень защиты выключателей и розеток показывает некий IP код. Данный код обязательно должен быть указан на упаковке.

Расшифровка IP кода защиты

IP код состоит из двух цифр, которые показывают тот или иной уровень защиты.

Первая цифра может быть от 0 до 6 и показывает насколько защищено устройство от проникновения пыли и других посторонних предметов:

• 0 — защиты нет вовсе;
• 1 — защищено от предметов, чей размер более 50 мм;
• 2 — защищено от предметов, чей размер более 12 мм;
• 3 — защищено от предметов, чей размер более 2,5 мм;
• 4 — защищено от предметов, чей размер более 1 мм;
• 5 — защищено от пыли;
• 6 — полная защита от пыли.

У второй цифры значение может быть от 0 до 8. Она показывает, как устройство защищено от воздействия на него влаги:

• 0 — защиты нет вовсе;
• 1 — защищено от капель, падающих вертикально;
• 2 — защищено от капель, которые падают под углом 15 градусов;
• 3 — защищено от наклонных брызг с углом наклона до 60 градусов;
• 4 — защищено от брызг;
• 5 — защищено от простой струи;
• 6 — защищено от сильной струи;
• 7 — защищено от кратковременного погружения в воду;
• 8 — защищено от длительного погружения в воду.

Помните, чем большие цифры имеет IP код, тем лучшая защита будет обеспечена.

В обычном жилом помещении можно использовать устройства с защитой IP20, в помещении с повышенной влажностью — IP44, а для улицы рекомендуется использовать IP65 или даже выше.

У розеток с заземлением есть специальные заземляющие усики. К этим усикам следует подключать заземляющий провод РЕ. Подобные розетки получили название «евророзетка» и устанавливать их необходимо для трехконтактной электропроводки.

Если при эксплуатации у вашего электроприбора окажется под напряжением корпус (пробой изоляции), то с помощью заземления розетки до безопасной величины снизится напряжение прикосновения. Но это произойдет только в том случае, если у вилки вашего электроприбора тоже есть заземляющий провод, подключенный к прибору и самой вилке. В настоящее время практически все электроприборы такие.

Дети чрезвычайно любопытны и для того, чтобы защитить их от поражения электрическим током, необходимо использовать в детских комнатах специальные розетки, имеющие защитные шторки. Отверстия в таких розетках закрыты специальными шторками, открыть которые можно только при одновременном введении двух металлических контактов с небольшим усилием.

Еще существуют розетки, которые выталкивают вилки. У них на корпусе есть специальная кнопка, при нажатии на которую из розетки выталкивается вилка. Это будет очень удобно там, где необходимо часто менять электроприборы, к примеру, на кухне.

Также можно встретить розетки с таймером. Такие розетки устанавливаются совместно с таймером, при помощи которого задается время работы приборов, подключенных к данной розетке.

Розетки, имеющие защитные крышки, чаще всего используются в помещениях с высоким уровнем влажности. У них есть специальная защитная крышка, с помощью которой закрывается весь корпус, что препятствует проникновению влаги вовнутрь. Не забывайте, что розетки, которые устанавливаются в помещениях с высокой влажностью, обязательно должны иметь необходимый уровень безопасности IP.

Как выбрать выключатель освещения?

С выключателями все люди сталкиваются каждый день, так как они являются неотъемлемым элементом каждого дома. Поэтому многим интересен вопрос о том, как выбрать выключатель освещения. При выборе выключателя необходимо руководствоваться теми же принципами, что и при выборе розетки. В первую очередь следует учитывать то, для какого типа электропроводки предназначен выключатель.

Выключатели, предназначенные для открытой проводки, нужно устанавливать на поверхность стены. В корпусе, который к тому же еще является крышкой, скрывается рабочая часть. Выключатели, предназначенные для скрытой проводки, следует монтировать в стену, оставляя на поверхности только крышку с кнопкой.

Помимо этого необходимо помнить о возможном воздействии на выключатель различных негативных факторов и выбирать выключатели с необходимым уровнем защиты — IP кодом.

В наше время не составит труда подобрать выключатель нужного дизайна и цвета, так как на рынке представлено большое разнообразие вариантов, благодаря чему можно найти выключатель практически для любого интерьера.

Самыми популярными выключателями являются кнопочные, проходные, поворотные и диммеры.

Схема подключения выключателей и розеток

Схема подключения розеток

У многих мастеров не возникнет никаких трудностей при замене старого выключателя или розетки, так как необходимо просто очень аккуратно открутить кабель питания от старого устройства и прикрутить его к новому.

Но если, при замене электропроводки, возникнет необходимость подключения кабеля в распределительной коробке, то в этом случае некоторые мастера разводят руками при виде большого количества проводов, а затем обращаются к специалистам. Чтобы этого избежать, необходимо всего лишь изучить и понять схему подключения выключателей и розеток.

В распределительной коробке розетки необходимо подключать параллельно источнику питания. На рисунке изображена схема подключения.

Схема, по которой производится подключение выключателей, имеет отличия, которые заключаются в том, что в распредкоробку нужно вывести три провода:

• провод светильника;
• провод выключателя;
• питающий провод.

Схема подключения выключателей

Схема подключения выключателя должна собираться так, чтобы к выключателю подключался фазный провод, идущий от источника питания, а к светильнику — нулевой. Схема подключения хорошо видна на рисунке.

На рисунке изображена схема подключения и последующего управления лампой с помощью одного выключателя.

Как выбрать розетки и выключатели для дома

В мире современных электроустановочных технологий, когда бренд не говорит о качестве товара относительно ничего, необходимо знать признаки, говорящие о долговечности прибора.

Купив сегодня изделие ведущего производителя с показательным качеством, завтра Вы можете приобрести изделие той же марки, которое окажется аналогом с качеством весьма низким.

Поэтому вопрос о том, как выбрать розетки и выключатели заключается не в приоритете зарекомендованного бренда, а в опоре на характерные признаки, говорящие о долговечности прибора.

Выбираем розетку

Наиболее главным критерием в выборе розетки является соотношение параметров нагрузки, исходящей от приборов, которые планируется подключать к сети, с нагрузкой, которую способна выдержать сама розетка. Рассматривается данный параметр в амперном ряде установочных электронных изделий. Как правило, стандартная бытовая розетка имеет мощность в 16 ампер. Для более высоких нагрузок необходимо приобретать прибор, мощностью в 25 или 32 ампера с керамическим основанием внутри.

Дополнительные показатели качества, способные ответить на вопрос – какую выбрать розетку:

• наличие основного или дополнительного заземляющего контакта
• величина и частота переменного напряжения 220 В/50Гц.
• наличие пружин в штепсельных разъёмах, дающие жёсткое скрепление контактов при введении вилки от бытового предмета
• недеформирующийся корпус при нажатии
• предпочтителен самозажимный безвинтовый способ крепления розетки к электропроводке

Выбираем выключатель

Как и для розетки, параметры нагрузки важны в выборе выключателя, как правило, они указаны на внутренней стороне упаковки. Наиболее распространённым показателем качества является материал, из которого произведён корпус. Известно, что выключатель – это механизм, который находится под воздействием на него силы надавливания, поэтому корпус должен быть изготовлен из железа, либо противоударного пластмасса или пластика. Немаловажна керамическая основа внутренней части.

Дополнительные элементы комплектации выключателя:

• подсветка – для определения места нахождения выключателя
• количество клавиш (к наиболее качественной конструкции относятся одно и двух клавишные)

Выбор выключателей и розеток дело спланированное и ответственное. Отправляясь покупать приборы или заказывая их, стоит уточнить, для наружной или внутренней проводки Вам необходим установочный прибор, как правило, их комплектация различна. А консультант подскажет как выбрать розетки и выключатели для того или иного типа проводки.

Стоит помнить, к качественным установочным электронным изделиям всегда прилагается инструкция по сборке, характеристика нагрузки и маркировка – IP «аb», где «а» – диаметр воздействия защиты корпуса, а «b» — показатель влияния влажности. Данные параметры учитывать необходимо, так как показатели электроустановочных приборов для ванной комнаты, где преобладает высокая влажность, отличны от показателей для спальни и кухни.

Стандартная маркировка

«а»:

• 1 – 15 мм, а также сторона руки с тылу
• 2 – 12 мм, а также пальцы кисти
• 3 – 2,5 мм, в том числе инструмент ручной
• 4 – 1 мм, в том числе гайки, шайбы, болтики, проводники
• 5 – частично защищённый от пыли корпус
• 6 – полностью защищённый от пыли и внешних воздействий корпус
• 0 – защита отсутствует

«b»:

• 1 – защита от вертикально падающих отдельных капелек воды
• 2 – защита от попадания капелек воды под углом 15 градусов
• 3 – защита от попадания дождевого потока
• 4 – защита от попадающих под разными углами брызг воды
• 5 – защита от попадания небольшой струи воды
• 0 – защита от влаги отсутствует

Таким образом, для ванны подойдёт степень защиты IP 44, для спальни IP 20, для кухни соответственно IP 21, а для двора ил другого открытого помещения IP 63 и т. д.

Со знаниями маркировок Вы всегда будете знать,  какие розетки и выключатели выбрать для различных помещений.

Ну и конечно же видео, которое поможет Вам в этом нелёгком выборе:
