Как сделать овальную трубу из круглой

Уже давно на строительных рынках никого не удивишь трубами с квадратным и овальным сечением. Такие разновидности труб находят свое применение в различных строительных ситуациях.

Овальные трубы используются на производстве и в бытовых условиях, потому как имеют ряд положительных свойств. Получить детальную информацию, а также сделать заказ можно на сайте http://www.almetcentr.ru/metalloprokat/37/.

Когда используют овальную трубу?

Существуют такие моменты в строительстве, когда применение трубы с овальным сечением будет целесообразнее, чем с круглым. Например:

  • Когда необходимо повысить пропускную способность трубопровода, а пространство для прокладки труб ограничено. С такими заданиями часто сталкиваются строители при возведении частных домов.
  • Может повысить эстетичность интерьера в офисных или жилых помещениях при проведении различных коммуникаций или использоваться как часть дизайна.
  • Используется при оформлении комнат в современном стиле хай-тек.
  • В загородных домах такие трубы могут быть использованы для возведения беседок, либо для организации полива.

Трубы с овальным сечением, как и с другими, могут быть изготовлены из различных материалов, решающих конкретные задачи.

Изготовление овальной трубы из круглой

Для изготовления овальной трубы из круглой используется специальное оборудование, оснащенное вальцами. Оно имеет небольшие габариты и может быть размещено в промышленных помещениях с незначительной площадью.

Произведенные таким способом холодной деформации овальные трубы используются в мебельной промышленности, а также в качестве декоративных элементов. Надежность таких деталей не сильно высока, но и с такими характеристиками трубы пользуются большой популярностью.

Приборы для изготовления овальных труб бывают различных мощностей и дают возможность изготавливать не только трубы, которые необходимо сваривать, но и бесшовные.

Трубы, изготовленные таким способом, не могут выдержать больших нагрузок, об этом нужно помнить, выбирая строительные материалы. Если надежность труб требуется высокая, необходимо приобретать те из них, которые производятся на предприятиях с использованием полного технологического цикла.

Овальные трубы, как и все другие, обладают рядом различных характеристик, которые обязательно нужно учитывать при выборе их для своих строительных потребностей.

Смотрите также:

Как сделать фундамент из блоков http://domkrat.org/kak-sdelat-fundament-iz-blokov/.

Интересное по теме: Как украсить приусадебный участок своими руками

Советы в статье «Монтаж гидроизоляции крыши » здесь.

Гибка круглой трубы в угол:

Tweet

Как сделать овальную трубу из круглой « Котлы отопления от компании «Kotel PRO»

Уже давно на строительных рынках никого не удивишь трубами с квадратным и овальным сечением. Такие разновидности труб находят свое применение в различных строительных ситуациях.

Овальные трубы используются на производстве и в бытовых условиях, потому как имеют ряд положительных свойств. Получить детальную информацию, а также сделать заказ можно на сайте http://www.almetcentr.ru/metalloprokat/37/.

Когда используют овальную трубу?

Существуют такие моменты в строительстве, когда применение трубы с овальным сечением будет целесообразнее, чем с круглым. Например:

  • Когда необходимо повысить пропускную способность трубопровода, а пространство для прокладки труб ограничено. С такими заданиями часто сталкиваются строители при возведении частных домов.
  • Может повысить эстетичность интерьера в офисных или жилых помещениях при проведении различных коммуникаций или использоваться как часть дизайна.
  • Используется при оформлении комнат в современном стиле хай-тек.
  • В загородных домах такие трубы могут быть использованы для возведения беседок, либо для организации полива.

Трубы с овальным сечением, как и с другими, могут быть изготовлены из различных материалов, решающих конкретные задачи.

Изготовление овальной трубы из круглой

Для изготовления овальной трубы из круглой используется специальное оборудование, оснащенное вальцами. Оно имеет небольшие габариты и может быть размещено в промышленных помещениях с незначительной площадью.

Произведенные таким способом холодной деформации овальные трубы используются в мебельной промышленности, а также в качестве декоративных элементов. Надежность таких деталей не сильно высока, но и с такими характеристиками трубы пользуются большой популярностью.

Приборы для изготовления овальных труб бывают различных мощностей и дают возможность изготавливать не только трубы, которые необходимо сваривать, но и бесшовные.

Трубы, изготовленные таким способом, не могут выдержать больших нагрузок, об этом нужно помнить, выбирая строительные материалы. Если надежность труб требуется высокая, необходимо приобретать те из них, которые производятся на предприятиях с использованием полного технологического цикла.

Овальные трубы, как и все другие, обладают рядом различных характеристик, которые обязательно нужно учитывать при выборе их для своих строительных потребностей.

Смотрите также:

Как сделать фундамент из блоков /kak-sdelat-fundament-iz-blokov/.

Интересное по теме: Как украсить приусадебный участок своими руками

Советы в статье «Монтаж гидроизоляции крыши » здесь.

Гибка круглой трубы в угол:

Как круглую трубу ПВХ превратить в квадратную

Иногда появляется потребность в квадратной трубе ПВХ небольшой длины. Можно было бы купить ее в магазине, но там не продадут маленький кусок, а покупать трубу сечением 150×150 мм и длиной не менее двух метров дороговато. По сравнению с круглой трубой диаметром 150 мм той же длины она обойдется дороже почти в два раза.
Как круглую трубу ПВХ превратить в квадратную
Как круглую трубу ПВХ превратить в квадратную
Попробуем сделать квадратную трубу сечением 150 на 150 мм своими руками из круглой трубы ПВХ диаметром 150 мм. Для этого нам понадобится еще несколько деревянных досок или из ДСП, а также фен, лучше строительный, и молоток. На руки желательно надеть перчатки, поскольку трубу придется разогревать до 140 градусов Цельсия.

Подготовительные действия


Самая ответственная предварительная работа, которая ожидает нас – это рассчитать ширину досок и толщину вставки между ними для распорки круглой трубы в процессе ее нагрева и трансформации в квадратное изделие.
Как круглую трубу ПВХ превратить в квадратную
Если распорки окажутся по габаритам, в частности, ширине меньше необходимых, то труба получится не совсем квадратной, а при превышении допустимых размеров, велика вероятность ее разрыв в местах сгиба.
Ширина досок должна в точности соответствовать стороне вписанного квадрата в трубу диаметром 150 мм, конечно, с учетом толщины ее стенок. В нашем случае две крайние доски должны иметь ширину 112 мм и длину чуть больше аналогичного размера трубы.
Как круглую трубу ПВХ превратить в квадратную
Вставка между ними, которую мы ранее назвали распоркой, с учетом толщины боковых досок, составляющей 15 мм, должна иметь сечение 80 на 80 мм и может быть составной, если отсутствует массив такого размера.

Превращение круглой трубы в квадратную


Как круглую трубу ПВХ превратить в квадратную
На этом этапе в дело вступает фен, с помощью которого мы будем нагревать материал круглой трубы до состояния размягчения. Разогрев необходимо вести равномерно и не перегревать пластмассу выше 140 градусов Цельсия, иначе она может расплавиться, потерять свою форму и стать непригодной для дальнейшей трансформации.
Как круглую трубу ПВХ превратить в квадратную
Но прежде, чем приступать к нагреву входной части круглой трубы, необходимо вставить в нее элементы, предназначенные для формирования квадратного сечения. Прежде всего, вставляем боковые доски на всю длину трубы, затем между ними просовываем распорку той стороной, на которой предусмотрен скос, и проталкиваем ее дальше, насколько это возможно силой только одних рук.
Как круглую трубу ПВХ превратить в квадратную
После чего начинаем равномерно нагревать входную часть исходной трубы, постепенно перенося зону нагрева дальше по ее длине. При этом необходимо постоянно контролировать свободной рукой в перчатке степень нагрева и размягчения пластика.
Когда податливость трубы станет достаточной, берем в руки молоток и забиваем распорку внутрь между двумя досками. Если процесс идет туго, то вновь прогреваем трубу изнутри, снаружи и даже с другого ее торца.
Как круглую трубу ПВХ превратить в квадратную
Так продолжаем чередовать нагрев и проталкивание распорки, помогая при необходимости себе молотком, все дальше от начала трубы, пока распорка не покажется с противоположного конца.
Как круглую трубу ПВХ превратить в квадратную
Теперь, когда элементы, формирующие квадратное сечение, заняли свое окончательное положение, продолжаем прогревать феном пластик равномерно со всех сторон до тех пор, пока квадратная труба не приобретет законченный вид.
Остается лишь, после некоторого выдерживания квадратной трубы на формирующих элементах до ее остывания, выбить деревяшки из трубы с помощью молотка, в том числе на конечном этапе торцом ручки.
Как круглую трубу ПВХ превратить в квадратную
Как круглую трубу ПВХ превратить в квадратную

Результат


Мы получили из круглой трубы диаметром 150 мм квадратную сечением 150×150 мм с несколько закругленными углами, что не только придает трубе эстетическую привлекательность, но и делает ее прочнее, особенно при восприятии изгибных нагрузок.

Смотрите видео


Простой способ красиво согнуть профильную трубу под 90 градусов

Здравствуйте, уважаемые читатели и самоделкины!
Возможно многим из Вас в своей практике приходится иметь дело с профильными трубами, а также различными видами их соединений.
В данной статье, автор YouTube канала «Be Creative», расскажет Вам про один из способов красиво согнуть профильную трубу под углом 90 градусов.

Это соединение весьма надежно, и имеет эстетичный внешний вид. На нем также отсутствуют острые внешние углы, которые нежелательны для различных мебельных конструкций и спортивных снарядов.
Материалы.
— Профильная стальная труба 40Х40 мм.

Инструменты, использованные автором.
— Сварочный аппарат
— Болгарка
— Отрезной и зачистной диски
— Рулетка, угольник, маркер.

Процесс изготовления.
Первым делом мастер отмеряет точку сгиба профильной трубы размерами 40Х40 мм. После этого он размечает поперечные линии со всех сторон заготовки.


Теперь один из важных моментов. Автор отмечает половину ширины трубы, и откладывает ее от первой линии. Также наносит разметку продольных линий вокруг трубы.



Для радиусной разметки подойдет либо циркуль, или любой круглый предмет подходящего диаметра.


Эта радиусная линия наносится с двух противоположных сторон, и отмечаются места, подлежащие удалению.

С одной стороны делаются прорези между первыми двумя линиями.

Далее удаляются две боковые стороны.


Полученная заготовка слегка разгибается в обратную сторону, а затем и в обратную. Так получается прямой угол со внешним скруглением.

Заготовка прихватывается с двух сторон.

Затем все швы тщательно провариваются.

После удаления шлака, поверхности сварных швов обрабатываются лепестковым зачистным диском.


Вот такое красивое и надежное соединение получилось у автора. Такой способ разметки подойдет для профильных труб и других размеров.

Благодарю автора за простой, но весьма полезный и красивый способ углового изгиба профильной трубы!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Гибка овальной трубы — Прокатка

Помогите пожалуйста советом.

Есть задача для классических стульев согнуть трубу плоскоовальную 30*15*1.2.

проблема с замятием на внутреннем радиусе(фото).

Фото гибочного прилагаю. До этого на нем же гнули 25 круглую стенка 1.5, все было идеально и без дорна.

а с овальной получились замятия и существенные.

Может кто сталкивался с такими случаями? нужна именно практика. Теории все что было прочитал, но пока результат прежний.

Может какие замечания к дорну … в общем приму любой совет по теме.

Как плавно изогнуть профильную трубу без трубогиба и нагрева

Профильные трубы, не уступающие по прочности круглым, обладают рядом существенных преимуществ при создании металлоконструкций и возведении силовых каркасов для разнообразных изделий или построек.
Однако плавный изгиб такого проката без специального дорогостоящего оборудования или нагрева представляет определенную трудность и может привести к разрыву металла или потери формы. Но все проблемы исчезнут, если знать один способ, который не потребует высокой квалификации, больших затрат времени и средств.
Как плавно изогнуть профильную трубу без трубогиба и нагрева

Понадобится


Для того, чтобы продемонстрировать, как это сделать, приготовим отрезок профильной квадратной трубы. Нам при этом придется пользоваться следующими инструментами и принадлежностями:
  • строительной рулеткой;
  • металлическим угольником;
  • сварочным оборудованием;
  • магнитным угольником для сварки;
  • болгаркой;
  • парой использованных отрезных дисков.

Процесс плавного изгиба профильной трубы


Существуют разнообразные способы плавного изгиба профильных труб, наш – один из самых простых и поэтому доступных. Отмечаем на заготовке место изгиба и проводим поперечную черту.
К точке ее пересечения с гранью изделия прикладываем старый отрезной диск, у которого диаметр совпадал бы с линией сопряжения двух сторон трубы, а верхняя его точка лежала бы на противоположной грани изделия.
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Другим подержанным диском очерчиваем на металле дугу.
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Из точек сопряжения дуги с линиями углов профильной трубы проводим на смежных сторонах поперечные линии. Точки их пересечения с гранями соединяем, использовав тот же диск, отрезком дуги окружности на противоположной стороне.
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Как плавно изогнуть профильную трубу без трубогиба и нагрева
От поперечной линии, ближней к загнутому концу трубы, отступив некоторое расстояние, проводим другую, параллельную первой. Далее продолжаем ее вертикально на двух смежных сторонах заготовки.
Как плавно изогнуть профильную трубу без трубогиба и нагрева

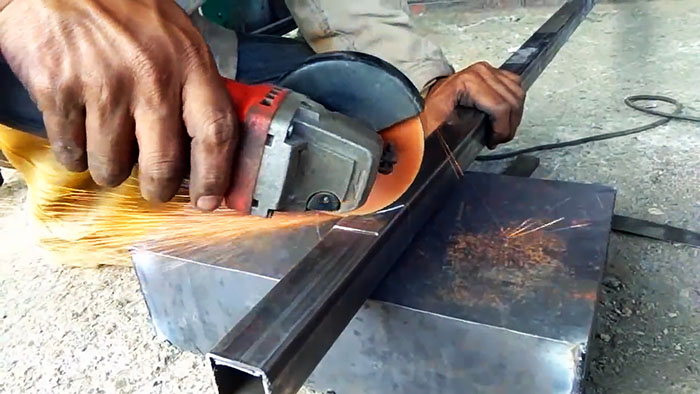

Металл между отмеченным вертикальным поперечным сечением и, оконтуренный дугами окружности, за исключением самой длинной стороны, аккуратно вырезаем с помощью болгарки и осторожно удаляем.
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Как плавно изогнуть профильную трубу без трубогиба и нагрева

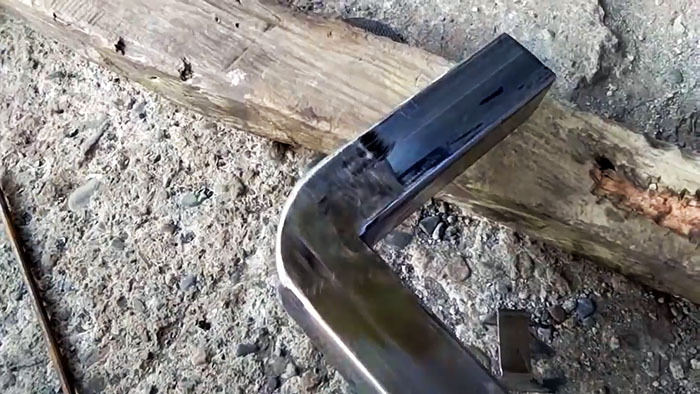

Зачистив места реза, сгибаем короткий конец трубы, при этом оставшаяся после удаления металла сторона профильной трубы огибает очерченные по дуге две поперечные стороны, образуя с внешней стороны плавный изгиб, а с внутренней – прямой угол.
Как плавно изогнуть профильную трубу без трубогиба и нагрева

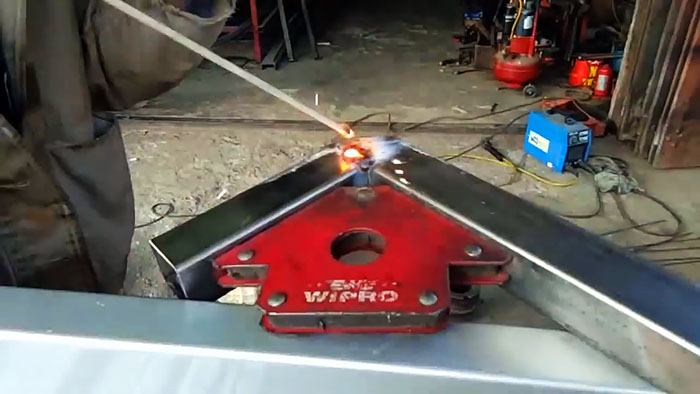

Используя магнитный угольник, завариваем все линии стыка, прочно и надежно фиксируя полученный плавный изгиб.
Как плавно изогнуть профильную трубу без трубогиба и нагрева

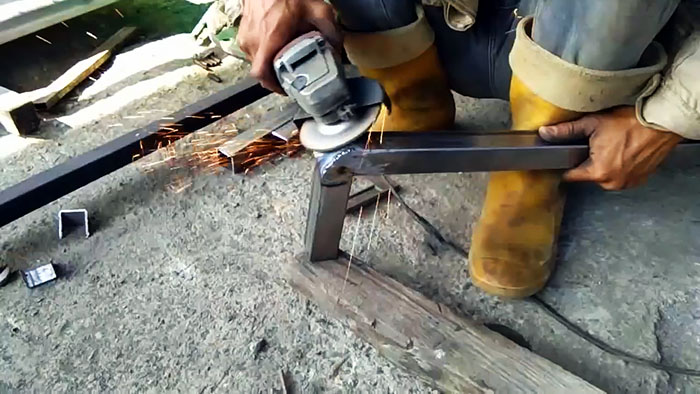

Последняя операция – зачистка швов с помощью болгарки.
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Как плавно изогнуть профильную трубу без трубогиба и нагрева
Как плавно изогнуть профильную трубу без трубогиба и нагрева
