Как сделать из светодиодной ленты подсветку: Светодиодная LED-подсветка на кухне своими руками (схемы, фото)

Советы по обустройству светодиодной подсветки своими руками

Светодиодная подсветка отличается невысоким уровнем энергопотребления. И в этом заключается ее основное преимущество. Такие приборы компактны, просты в монтаже, не требуют обслуживания. Длительность работы светоизлучающих диодов, на базе которых производятся разнотипные светильники, составляет в среднем 50 000 часов. А это в десятки раз дольше, чем период работы ламп накаливания.

Содержание:

1. Сфера исопльзования
2. Виды освещения
3. Монтажные работы
4. Звездное небо

Направления в применении

При организации освещения различных участков обычно рекомендуется учитывать следующие факторы: экономичность используемых осветительных приборов, способ установки, эффективность и качество света. По всем параметрам светодиодные приборы выигрывают у большинства.

Именно поэтому данный вид подсветки задействуется в различных областях: в быту, рекламе, при освещении вывесок магазинов, фасадов, искусственных водоемов, бассейнов, для тюнинга авто.

Декоративное светодиодное освещение

Рассматривая подробнее особенности использования светодиодных источников света для подсветки частного жилья, квартир, следует выделить такие возможности: освещение различных поверхностей (потолков, стен, пола), элементов интерьера (ниши, арки). Кроме этого, приборы на базе диодов часто используют в качестве декора мебели.

Какие существуют виды подсветки?

В помещении светодиодные источники света подразделяются по способу организации:

• контурное освещение;
• точечный свет;
• направленная подсветка;
• фигурное расположение осветительных приборов.

Первый вариант реализуется посредством установки лент на базе светоизлучающих диодов. Если точечные светильники дают направленное свечение, то ленточные приборы характеризуются рассеянным светом. Для направленного освещения могут использоваться приборы соответствующего вида. Монтаж светодиодной подсветки данного исполнения производится также при помощи мебельных светильников.

По целевому назначению источники света подразделяются на такие группы:

• основное освещение;
• локальная подсветка;
• дополнительный свет.

При организации основного освещения используются светильники повышенного уровня яркости, чтобы можно было обеспечить достаточный уровень интенсивности свечения. Локальная подсветка предполагает установку осветительных приборов, которые будут участвовать в зональном разделении помещения и освещать лишь ограниченный участок. Дополнительный свет обеспечивают устройства с датчиками движения, а также светильники, расположенные в соседних помещениях.

Для подсветки могут использовать разные типы светодиодных приборов: точечные, мебельные, линейные, а также ленты. Последний вариант подразделяется на два основных исполнения:

1. Одноцветные (монохромные). В их конструкции используются диоды одного цвета.

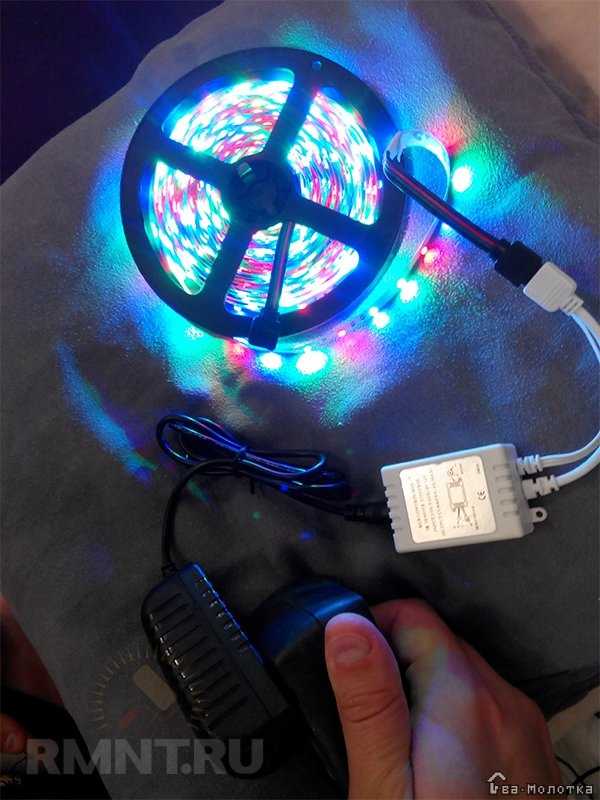

2. Полноцветные исполнения (RGB). Источают разноцветное излучение. Управление такими лентами осуществляется при помощи пульта.

Кроме того, встречаются разные варианты и по типу излучателей: SMD 5050, SMD 3528. А дополнительно ленты подразделяются на исполнения в соответствии с количеством светоизлучающих диодов на 1 м длины: 30, 60, 120, 240 шт. Чем меньше расстояние между излучателями, тем выше интенсивность свечения. Поэтому если планируется светодиодная подсветка своими руками под потолком, следует выбирать исполнения с 60 или 120 шт. диодов.

Монтаж ленты на потолок

На подготовительном этапе выполняется подбор аппаратуры: вида подсветки, блока питания 12/24 В, при необходимости – контроллера (для RGB-лент). На основании габаритов помещения и освещаемого участка определяется общая протяженность полосы.

Мощность блока питания должна превышать суммарную мощность источника света на 20-25%. Определить подаваемую нагрузку можно, умножив значение мощности 1 м ленты на ее общую длину. Светодиодная полоса режется в соответствии с нужными размерами, но это можно делать лишь по специальным отметкам, которые наносит производитель.

Монтаж такого источника света выполняется одним из двух способов:

• путем наклеивания на стену;
• закрепив ленту на профиль.

Для реализации первого варианта нужно тщательно очистить поверхность, иначе полоса отпадет очень быстро. Второе решение обеспечит надежное крепление подсветки, а, кроме того, монтаж на профиль способствует более эффективному отводу тепла. Для установки в этом случае достаточно шурупов (с плоской головкой). Светодиодная полоса наклеивается на предварительно обезжиренную поверхность профиля.

Обустройство подсветки «звездное небо»

Чтобы сделать интерьер необычным, используют данное решение. Для его реализации потребуются одиночные светодиоды разной интенсивности свечения. Вся схема должна подключаться только через блок питания, как и в случае с лентой.

Процесс монтажа требует некоторых усилий, но результат стоит того. Основные этапы работ (при условии, что потолок гипсокартонный):

• вырезается плита, повторяющая размеры потолочной ниши, а также прозрачную или полупрозрачную пластину соответствующих габаритов для установки с лицевой стороны;
• соединяются провода;
• готовая конструкция монтируется под потолком в нише.

Можно сделать это решение еще более интересным, наклеив на прозрачную пластину изображение неба. Это придаст реалистичности «звездному» потолку.

Интересные идеи

Кроме привычных способов обустройства подсветки в помещении (на потолке, в полу, нишах), можно использовать и другие возможности. Например, если сделать подсветку стеклянных элементов интерьера: журнального столика, барной стойки, стеллажей или панелей шкафов, в результате привычные предметы заметно преобразятся. Это дополнительно поспособствует изменению общей атмосферы помещения.

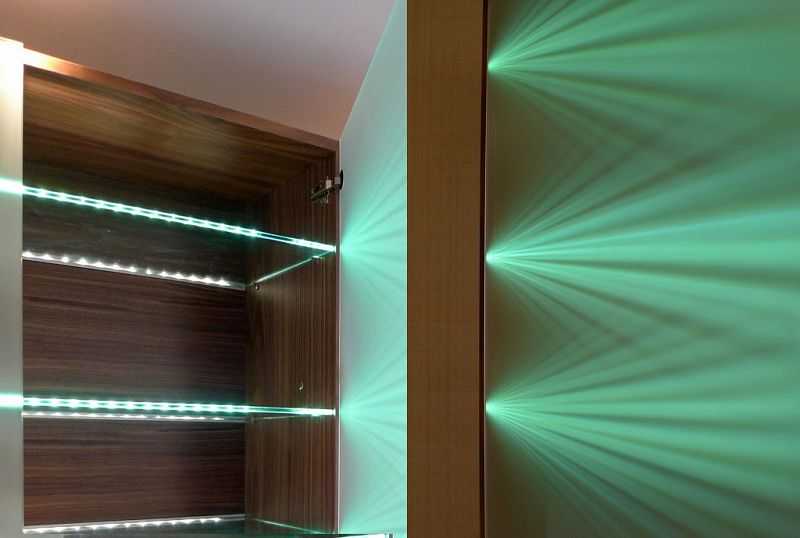

Подсветка в мебели

Иногда лучшим решением является подсветка мебели. В результате акцент делается на освещении нижнего уровня, при этом не следует одновременно подсвечивать еще и потолочное перекрытие. Другой вариант – многоуровневая подсветка. Данное решение обеспечит увеличение объема помещения.

Освещение в интерьере

Таким образом, чтобы сделать квартиру интереснее, вовсе не обязательно затрачивать крупные суммы на капитальные изменения в интерьере. Установив доступные по цене светодиодные источники света в разных участках помещения, можно не только зрительно обновить мебель и предметы интерьера, но еще и создать совершенно новую атмосферу.

Кроме того, подобные решения позволяют разделять пространство на несколько зон. Процесс монтажа таких устройств довольно прост, хоть и может занять некоторое время. Но зато все работы реально выполнить самостоятельно и сэкономить на расходах, покрывающих услуги мастера.

как сделать своими руками, технология установки

На чтение 10 мин Просмотров 1.2к. Опубликовано

25.03.2021 Обновлено 25.03.2021

Содержание

1. Варианты и места использования, плюсы и минусы применения
2. Разновидности используемых лент, какую лучше выбрать
3. Как сделать светодиодную подсветку своими руками
4. Как соединить светодиодную ленту
5. Какая схема подключения предпочтительнее
6. Особенности монтажа, нужен ли радиатор

Сделать подсветку из светодиодной ленты по силам каждому. Процесс не требует особых знаний и наличия специального инструмента, не сложно обойтись минимальным набором, который есть под рукой практически всегда. Главное – разобраться в особенностях монтажа и подобрать качественные комплектующие, которые прослужат долго.

Варианты и места использования, плюсы и минусы применения

Применять светодиодную ленту можно практически везде, что делает данную разновидность универсальной. Но есть несколько вариантов, используемых чаще всего и обеспечивающих хороший результат:

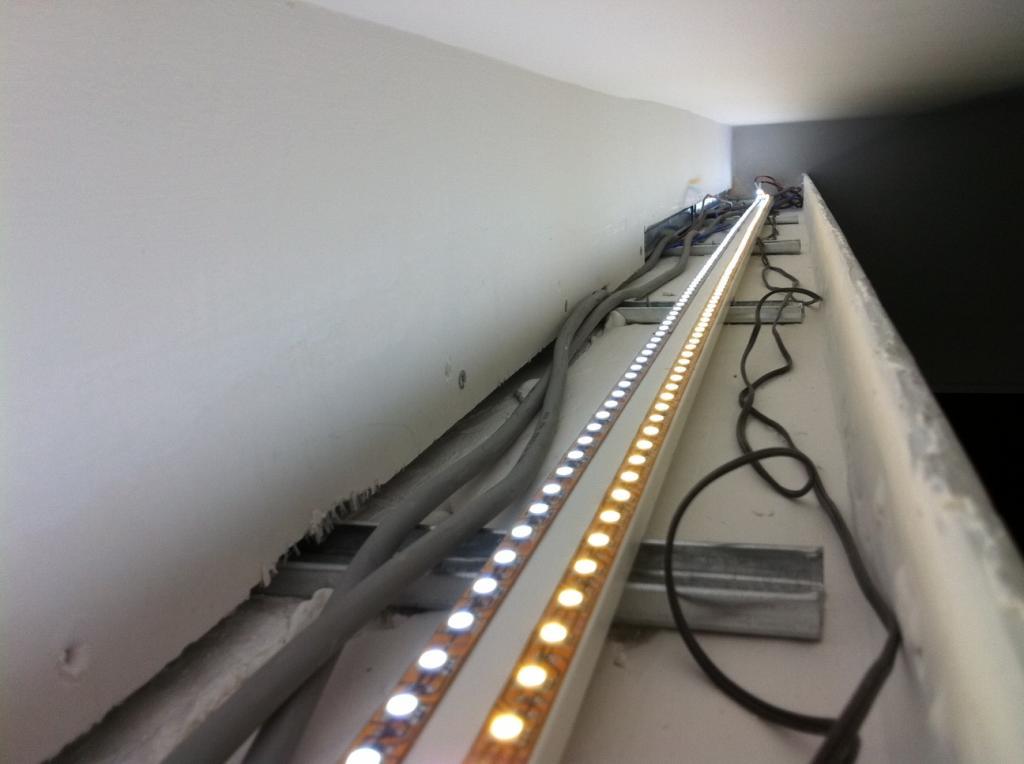

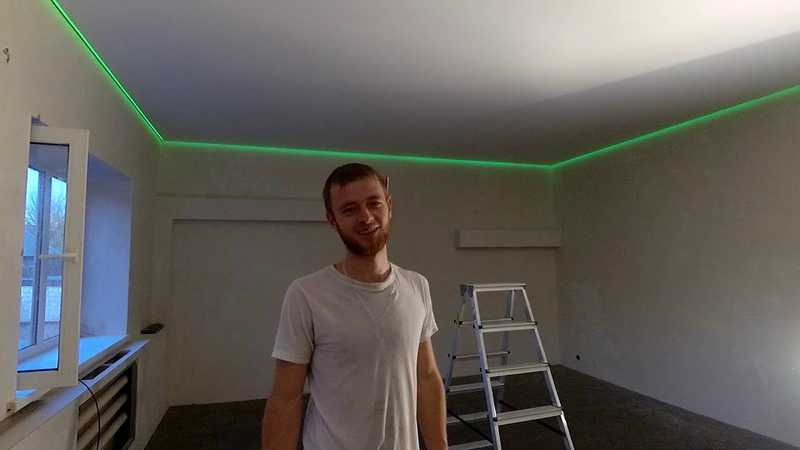

1. Подсветка потолка по периметру. Ленту прокладывают в нише или за плинтусом, который крепится с небольшим отступом от поверхности. За счет отражения свет получается рассеянным, обеспечивая равномерный эффект и красивое выделение контура помещения.

   Светодиодная подсветка способна преобразить любое помещение.

2. Прокладка ленты под выступающими элементами или в углублениях на потолке сложной конфигурации. За счет этого можно выделить оригинальные детали оформления и подчеркнуть их. Бывают разные варианты, все зависит от ситуации.

   Дизайнерское решение с несколькими видами подсветки.

3. Подсветка ниш в стене или под мебелью. Такое решение придает интерьеру современные нотки. А если расположить светодиодную ленту по нижнему контуру кровати, шкафа или других элементов обстановки, это придаст им парящий эффект.

   Лента может переходить с потолка на стены, создавая интересный эффект.

4. Использование светодиодной ленты в качестве основного освещения. В этом случае в потолок встраивается алюминиевый профиль большой ширины, внутри которого наклеивается несколько рядов для обеспечения нужной интенсивности света. Снаружи элемент закрывается рассеивателем, чтобы делает освещение равномерным и мягким.

   Разноуровневые сегменты с подсветкой заменяют основной свет.

5. Подсветка фасадов и других элементов наружного оформления или использования ленты в беседках, патио и т.д. В этих случаях используют влагозащищенную ленту в силиконовой оболочке, которая не боится осадков и перепадов температур.

   Вариант с подсветкой фасада дома.

6. Освещение шкафчиков изнутри на кухне. Оригинальное решение, которое часто используется в фасадах со стеклянными вставками.
7. Подсветка ступеней лестницы – это не только делает конструкцию оригинальной, но и повышает безопасность. Декорировать лестницу несколькими способами: встроить в перила, установить на каждой ступени или только на некоторых, пустить по всей длине.



Читайте также: Подсветка натяжного потолка светодиодной лентой

Можно использовать подсветку и в других случаях, здесь перечислены только основные. Светодиоды очень популярны в силу ряда плюсов:

1. Привлекательный внешний вид интерьера с мягкой подсветкой. За счет равномерного приглушенного освещения можно добиться разных эффектов, что расширяет возможности оформления.
2. Большое разнообразие вариантов, они могут отличаться по ряду критериев, что позволяет подобрать подходящее решение для любых условий.
3. Экономичное потребление электроэнергии. На сегодня это самый энергосберегающий вариант, уменьшающий расходы на электричество.
4. Безопасность использования. Во-первых, во время работы диоды нагреваются намного меньше ламп накаливания и галогенных вариантов. Во-вторых, в них не содержатся опасные вещества, как в люминесцентных колбах. В-третьих, система работает от низкого напряжения, поэтому опасность поражения током отсутствует и можно использовать ленту в помещениях с повышенной влажностью.
5. Установка светодиодной подсветки намного проще, чем любого другого варианта оборудования. Разобраться в монтаже не трудно, если следовать инструкции, работа займет немного времени.

Ленту можно расположить практически везде.

Срок службы у светодиодной подсветки также намного больше, чем у любого другого аналога.

Читайте также

Способы применения светодиодной ленты для декора интерьера



Есть у этого вида подсветки и определенные минусы. Главным является высокая цена за качественные ленты, хотя с каждым годом она становится все меньше. Также нужно учесть, что длительный срок работы возможен только при правильной установке, любые ошибки уменьшают ресурс в разы.

Рекомендуем: Как установить светодиодную ленту на карнизе для штор

Разновидности используемых лент, какую лучше выбрать

В продаже есть разные варианты оборудования, отличающиеся по ряду критериев. Перед приобретением стоит продумать, как будет использоваться лента и какая разновидность лучше подойдет для помещения или наружной установки. В зависимости от цвета выделяют такие виды:

1. Одноцветные ленты (SMD). Подходят для создания однотонной подсветки, чаще всего используются варианты белого цвета, хотя они могут быть и цветными. Отличаются по цветовой температуре.

   Одноцветная лента ярче многоцветной.

2. Многоцветные виды (RGB). Обычно состоят из источников света красного, синего и зеленого цвета. За счет разного сочетания диодов можно настраивать миллионы оттенков. Лучшее решение для декоративной подсветки.

   Так выглядит включённая RGBW-полоса.

3. Универсальные ленты (RGBW) состоят как из цветных, так и из белых светодиодов. Поэтому способны давать чистый белый свет высокого качества. Изделия подходят, когда лента используется не только для подсветки, но и как дополнение к основному освещению.

   RGBW имеет дополнительные белые светодиоды, благодаря им можно получить новые оттенки, которые невозможно настроить на стандартной ленте.

Яркость ленты зависит от двух факторов, которые также желательно учитывать:

1. Мощность одного светодиода, обычно зависит от размера, но указывается в документации или маркировке. За счет этого несложно рассчитать суммарный показатель для ленты или ее куска.
2. Количество светодиодов на погонном метре составляет от 30 до 280 штук, поэтому яркость сильно меняется. Диоды располагаются как в один, так и в два ряда, их количество зависит от размера каждого элемента.

Примеры размещения светодиодов с разной плотностью и количеством рядов.

Степень защиты ленты от неблагоприятных воздействий. На изделии всегда есть маркировка IP, которая и подсказывает, от чего защищено изделие. Для простоты вся необходимая информация представлена в таблице ниже, там расписано значение первого и второго чисел в обозначении.

Как сделать светодиодную подсветку своими руками

Перед началом работы стоит провести подготовку, чтобы не тратить лишнее время. В первую очередь определяется местоположение ленты и рассчитывается общая длина. Обычно продаются куски по 5-15 м, но их можно резать с шагом от 5 до 50 мм, на ленте всегда есть обозначение с пунктирной линией через определенное расстояние. Также нужен блок питания подходящей мощности (как минимум на 30% мощнее, чем требуется) и контроллер при его наличии. Используются провода для подключения и алюминиевый профиль, на который приклеивается лента. Сам профиль можно клеить на двухсторонний скотч или крепить саморезами.

Как соединить светодиодную ленту

Очень важно правильно скреплять куски ленты между собой, а также присоединять провод от блока питания или контроллера, лучше всего это делать с помощью паяльника. Инструкция состоит из таких шагов:

1. Определяется длина ленты и место разрезания, исходя из особенностей помещения. Нужно ориентироваться на ближайший участок с пунктирной линией.

   Линия для разреза создаёт небольшое расширение между светодиодами.

2. Резать лучше острыми ножницами, чтобы получился четкий ровный срез и лента не деформировалась.
3. Проводники зачищаются на расстоянии чуть больше сантиметра Нужно просто открыть контакты и посмотреть полярность, она всегда обозначена.
4. К проводникам аккуратно припаиваются провода подходящей длины и сечения. Работа проводится как при стандартной пайке.

   Качество пайки имеет большое значение.

5. Место соединения лучше всего закрыть термоусадочной трубкой. Заодно она укрепит пайку и защитит ее от повреждения.

Если используется лента в силиконовой оболочке, подключение производится специальным коннектором, а место соединения дополнительно обрабатывается герметиком.

С помощью коннектора подключить ленту можно за минуту.

Какая схема подключения предпочтительнее

У светодиодов есть такая особенность: с увеличением длины ленты яркость света падает, поэтому не стоит выбирать последовательную схему подключения. Тут важно помнить простую рекомендацию – при большой длине элементы присоединяются к блоку питания последовательно, а длина одного куска не должна превышать 5 метров. Для наглядности представлены правильный и неправильный варианты.

Такая же последовательность должна быть и при использовании трех и более кусков.

В некоторых случаях требуется подключить два блока, ниже представлена схема и для этого варианта. Важно делать все правильно, чтобы обеспечить стабильную подачу питания.

Этот вариант позволяет снизить нагрузку на систему.

Особенности монтажа, нужен ли радиатор

Чтобы сделать светодиодную подсветку долговечной и защитить ее от перегрева, рекомендуется клеить ленту на алюминиевый профиль. Он эффективно отводит излишки тепла, предотвращая перегрев и продлевая срок службы диодов.

Использование профиля позволяет сделать свет равномернее и упрощает монтаж.

Обычно на ленте есть клеевой слой с обратной стороны, надо снять защитную пленку и плотно прижать элемент к поверхности. Также стоит найти место для блока питания, чтобы он не был заметен, но при этом нормально охлаждался.

Сделать светодиодную подсветку своими руками несложно, если заранее подобрать правильную схему. Надо разрезать элемент в определенных местах, качественно припаять провода и использовать алюминиевый профиль для охлаждения.

Как сделать светодиодные ленты

Какова ваша цель?

Изготовление высококачественной прожектора может быть несложным, но трудоемким, и все сводится к правильным компонентам. Каждый компонент будет отличаться по стоимости и производительности.

Ваша цель — максимальная яркость? ЦРИ? Длина пробега? Гарантия? Долголетие?

Какой уровень яркости вам нужен? Яркость измеряется в люменах, поэтому чем выше световой поток, тем ярче свет. Освещение можно разделить на три основных типа в зависимости от цели, которую вы хотите достичь. Потребность в люменах может варьироваться от проекта к проекту в зависимости от многих факторов. Однако ниже приведено общее руководство.

1. 1. Основное освещение будет основным источником света и потребует более ярких и мощных полос.
      Требуемый световой поток должен составлять от 400 до 1000 люмен/фут.
   2. Акцентное освещение предназначено для эстетических целей и привлекает внимание к определенной области, например, для выделения потолочного декора.
      Требуемый световой поток должен составлять от 200 до 500 люмен/фут.
   3. Подсветка настроения или декоративное освещение обеспечивают мягкое общее освещение, заполняющее пространство.
      Требуемый световой поток должен составлять от 100 до 300 люмен/фут.


Как и многие первоклассные продукты, лучше всего начинать с компонентов самого высокого качества. Потратьте время и усилия, чтобы выбрать идеальные компоненты для ленты. Они стоят дороже, чем другие компоненты менее высокого качества, но они того стоят.

Производство может начаться после приобретения следующих компонентов:

Гибкая печатная плата

Двухслойные гибкие печатные платы из чистой меди весом 3-4 унции обеспечивают наилучшую проводимость и рассеивание тепла. Помните, тепло сокращает срок службы светодиода, поэтому лучше избавиться от него!

Светодиоды SMD (самый важный компонент!)

Размер используемого светодиода будет определять яркость и энергопотребление ленты. Не сравнивайте только «размеры светодиодов». Срок службы и производительность двух светодиодов размером 5050 от любых двух производителей будут сильно различаться. Запросите данные и сертификаты.

Выбирайте светодиоды, упакованные с использованием термопрокладок высочайшего качества, связующих материалов, люминофоров и связующих проводов из 99,99% золота. Выбирайте светодиоды, прошедшие тщательные испытания с отчетами LM-80 и TM-21.

Важнейшим фактором ленточных светильников является их способность создавать красивое, идеально переданное освещение. Убедитесь, что полоса имеет высокий индекс цветопередачи, индекс цветовой гаммы, индекс точности воспроизведения и насыщенность — пояснительная статья здесь

Резисторы

Резисторы выбираются в соответствии с прямым напряжением светодиодов. Номинал резистора может меняться от партии к партии. Используйте авторитетную компанию для резисторов.

Не менее важны качественные резисторы, так как экономия на этом компоненте приведет к преждевременному выходу из строя вашей ленты.

Не перегружайте светодиоды! Сначала они будут казаться ярче, но быстро выйдут из строя. Мы знаем нескольких наших конкурентов, которые делают это. Избыточное тепло также может быть опасным при установке на легковоспламеняющихся материалах.

Провода и разъемы, внесенные в список UL

Всегда выбирайте компоненты, проверенные на безопасность и долговечность. Мы видели, как очень хорошие полоски стали непригодными, потому что проволока была дешевой.

Теплопроводящая лента с очень высокой адгезией

Мы используем ленту VHB марки 3M. Многие поставщики предлагают клеи без названия или, что еще хуже, поддельные фирменные клеи. Залогом долговечной установки и теплопроводности является лента отличного качества. Что хорошего в полосе, если через пару месяцев она отклеится?

Этап 3: Контроль качества, часть 1

После поступления компонентов на производственный склад они тестируются и проверяются, чтобы убедиться в их точности и пройти строгий контрольный список качества. Это очевидный, но чрезвычайно важный шаг.

Шаг 4: Просушите светодиоды

Когда у нас будут материалы, мы сможем начать производство в сушильной камере для светодиодов. Люминофор на светодиодах еще влажный, поэтому мы помещаем их в печь при температуре 158 градусов по Фаренгейту на 12 часов, чтобы высушить.

Как сделать своими руками разноцветные светодиодные ленты

Почему светодиодная лента застревает на одном цвете?

нажимали кнопку того же цвета, которая достигает пикового значения. Попробуйте использовать кнопку реверса, чтобы отрегулировать его выше или ниже. Если по-прежнему безрезультатно, проверьте контакт ваших контактов и переподключите. Плохой контакт контактов может препятствовать полному загоранию полосок. Кроме того, пульт дистанционного управления может выйти из строя, и вы можете заменить батарейку. В редких случаях контакт разъема может быть неисправен, поэтому мы должны устанавливать его осторожно, без особых усилий, чтобы избежать поломки контакта, что приведет к неисправности полоски.

Часть 1. Как сделать своими руками цвета на светодиодных лентах

Светодиодные ленты можно разделить по цвету на одноцветные и многоцветные, последний из которых включает полосы RGB и Dreamcolor. Ленты RGB относятся к тому факту, что каждая часть светодиодов на полосе состоит из красных, зеленых и синих чипов, которые могут излучать красный, зеленый или синий свет сами по себе или светиться любым цветом, который вы хотите, когда два или три чипа комбинировать. Световые полосы Lepro MagicColor помещают микросхемы ИС в шарики типа RGB, где каждая микросхема соответствует точке пикселя. Регулируя цвет или яркость каждой точки пикселя, можно добиться богатых анимационных эффектов, таких как бег лошади, течение реки, хвост падающей звезды, сканирование и т. д. Для сравнения, полосы RGB показывают один и тот же цвет в каждый момент времени и не могут выполнять эффекты, такие как бег по воде или скачки.

Получите светодиодные ленты RGBIC Magic Color

Как сделать цветную светодиодную ленту своими руками

Как правило, хотя разные бренды могут иметь несколько разные пульты дистанционного управления, в целом кнопки одинаковы. Здесь мы берем дистанционное управление светодиодной лентой Lepro RGB в качестве примера, чтобы описать, как сделать своими руками светодиодные лампы. После установки светодиодной ленты достаньте пульт и включите его. Вы можете увидеть 20 предустановленных цветов в статическом режиме и выбрать один из них для своих светодиодных лент.

В области кнопок режима «Сделай сам» нажимайте стрелки вверх и вниз, чтобы увеличивать или уменьшать интенсивность красного, зеленого и синего основных цветов и отображать более насыщенные цвета.

Как сделать персиковый цвет на светодиодных лентах

Если вы хотите, чтобы ваши светильники имели персиковый цвет, сначала нажмите «DIY1».

Затем нажмите кнопку регулировки. Нажмите красный, чтобы увеличить его на 7 секунд, зеленый, чтобы уменьшить его на 2 секунды, и синий, чтобы уменьшить его на 2 секунды. Это легко покажет персиковый цвет.

После этого снова нажмите «DIY1», чтобы пульт дистанционного управления автоматически сохранил настройку цвета в режиме «DIY1».

Разве это не легко? Если вы хотите больше цветов, выполните эти шаги и попробуйте много раз.

Кроме того, если вы приобрели интеллектуальную RGB-ленту, вам будет еще проще создавать цвета светодиодной подсветки своими руками. Откройте приложение Lepro LampUX. Хотите ли вы сладкий персиковый цвет или романтический цвет лаванды, стандартная палитра может дать вам нужный цвет одним щелчком мыши, чтобы вы могли по желанию менять стиль комнаты и атмосферу.
