Манипулятор грузоподъемность: Как правильно подобрать кран манипулятор для транспортировки

Кран-манипулятор: технические характеристики | Статьи ТОП-Трейд

В число наиболее распространенных видов техники специального назначения входит кран-манипулятор. Существующие модели отличаются по видам, типам, устройству, техническим характеристикам.

Содержание:
Кран-манипулятор как один из видов спецтехники
Как работает кран-манипулятор
  ✎  Функциональное применение манипулятора
  ✎  Сменное оборудование
Технические характеристики крана-манипулятора
  ✎  Величина грузового момента и грузоподъемности
  ✎  Виды стрелового оборудования
  ✎  Орган управления
  ✎  Выдвижные опоры
  ✎  Виды шасси
Обеспечение безопасности установки
Основные производители

Кран-манипулятор как один из видов спецтехники

В широком смысле понятия в состав единицы спецтехники, именуемой крановой или манипуляторной установкой, входит собственно кран-манипулятор и шасси на основе грузовой машины.

Классическая форма эксплуатации крана без шасси невозможна. Устройство крана-манипулятора включает в себя:

• раму опорную;
• систему органов управления;
• датчики и другие элементы безопасности;
• крановую стрелу;
• грузозахватное приспособление.

Как работает кран-манипулятор

Установка совмещает два вида техники – классическую крановую установку и грузовик, способный перевозить определенный объем грузов. Размещается манипулятор на автомобильном, тракторном или прицепном шасси. Функциональная насадка, выполняющая определенный вид работы, может меняться, но общая конструкция остается прежней. Например, вместо крана может использоваться люлька для поднимания людей, а в некоторых случаях и устройство для забивания свай.

✎ Функциональное применение манипулятора

Установка способна перевозить грузы и осуществлять все виды погрузочных и разгрузочных работ в соответствии с грузоподъемными возможностями крана и шасси, а также размером кузова конкретной единицы техники.

Препятствием к перевозке могут служить лишь вес и размеры груза.

Используется в строительстве, логистике, жилищно-коммунальной сфере, при осуществлении аварийных работ. В зависимости от сменных рабочих насадок может выполнять самые разные задачи, включая перегрузку леса или металлолома, подъем люльки, забивание свай.

✎ Сменное оборудование

Кран-манипулятор относится к универсальному типу оборудования. В перечень сменного оборудования входит достаточно много устройств различного типа, включая:

• различные виды захватов;
• классический крановый зацеп;
• вилочные захваты поддонов;
• люлька для поднятия людей;
• грейферные устройства;
• приспособления для забивания свай.

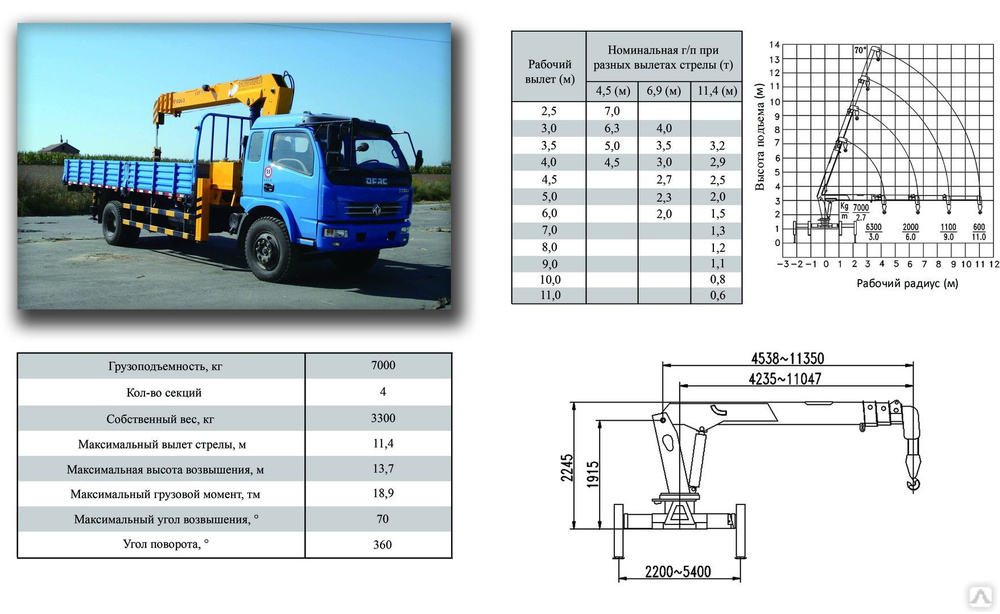

Технические характеристики крана-манипулятора

В перечень основных характеристик крана-манипулятора входят:

• предельные расстояния по высоте поднятия груза и его опускания;
• предельно допустимый радиус поворота крана;
• расстояние предельного и минимального вылета манипуляторной стрелы;
• грузоподъемность при различных значениях выдвижения стрелы;
• величина грузового момента;
• вид подвески;
• особенности выдвижения телескопической конструкции стрелы;
• количество граней на выдвижных элементах.

Решающие значения для манипуляторной установки имеют грузоподъемность шасси, вылет стрелы и показатель грузового момента. В той или иной степени значение имеют все характеристики спецтехники. Например, если не учитывать размеры погрузочной площадки, то это существенным образом может повлиять на способность выполнить поставленную задачу.

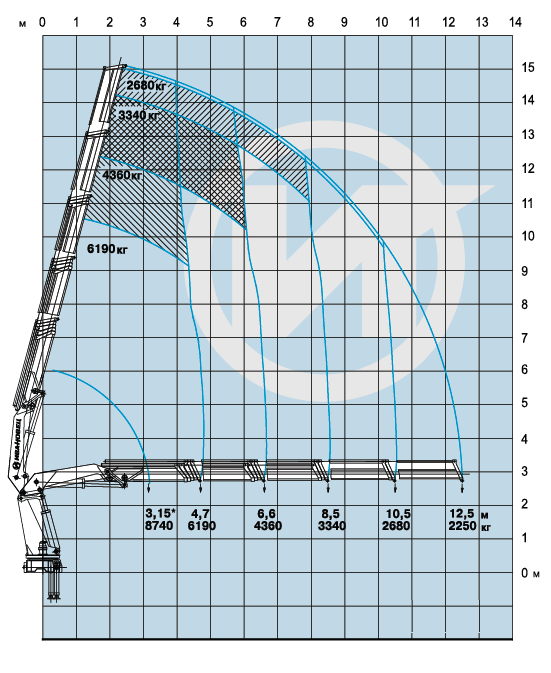

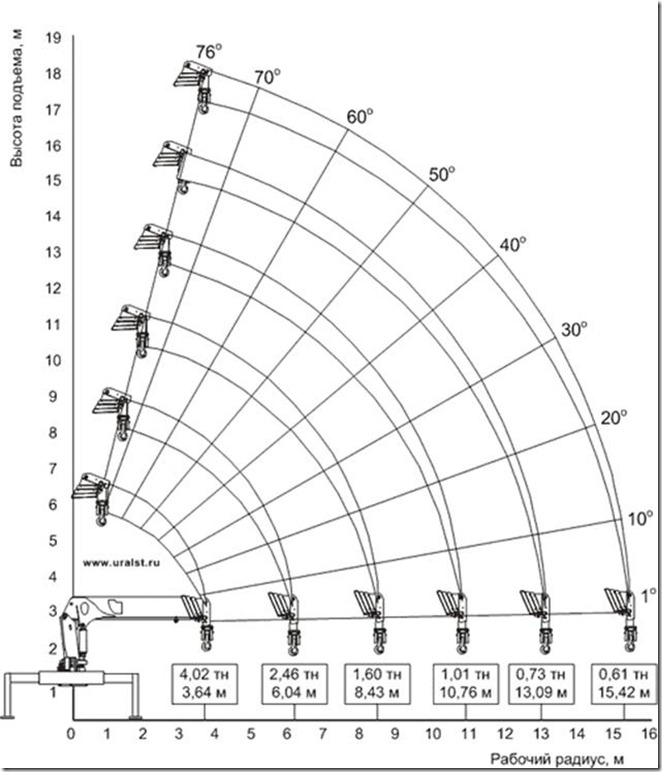

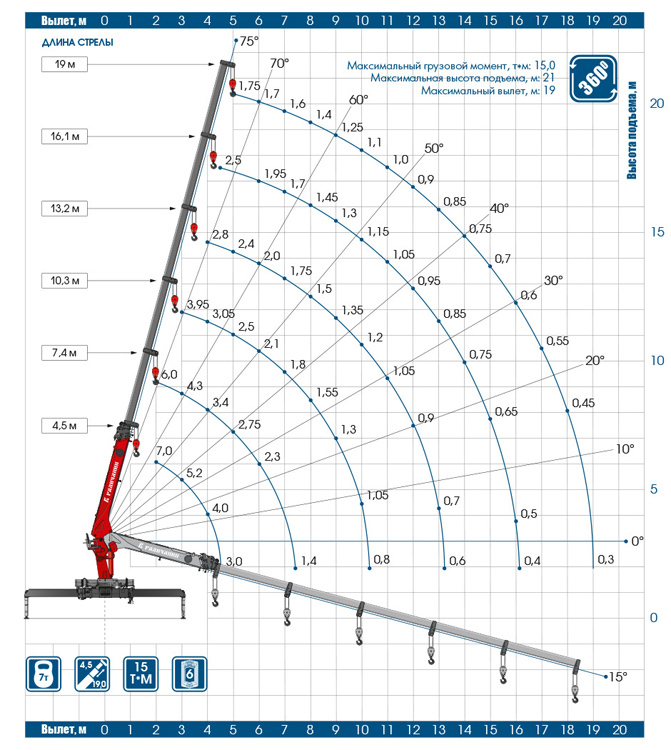

Опытному пользователю КМУ достаточно ознакомиться с диаграммой грузовысотной характеристики. По этой схеме легко определить эффективность манипулятора при выполнении той иной задачи.

✎ Величина грузового момента и грузоподъемности

В зависимости от грузоподъемности установки делят на соответствующие категории. Деление достаточно условно, но за основу можно взять следующую классификацию:

• грузоподъемность до 1 тонны;
• от 1 до 10 т или средней грузоподъемности;
• тяжелые манипуляторы свыше 10 т.

При проведении работ следует учитывать показатель, отражающий практические характеристики конструкции при осуществлении погрузки и выгрузки.

Этим параметром является грузовой момент, который учитывает способность стрелы поднимать тот или иной вес в зависимости от расстояния, на которое она выдвинута.

Если грузоподъемность крана 10 т, то это вовсе не значит, что этот вес установка сможет поднять и на 2,5 м, и на 12,5 м. В действие вступает закон рычага. Для определения грузового момента необходимо перемножить величину вылета стрелы и грузоподъемность манипуляторной установки.

✎ Виды стрелового оборудования

КМУ имеют стрелы различной конструкции. Виды кранов-манипуляторов делятся на два варианта – шарнирно-выдвижной и тросовый. Их также называют на жесткой и гибкой подвеске. В качестве рабочего элемента для тросового крана применяется лебедка, а для шарнирного – крюк на оголовке последнего звена стрелы.

В качестве дополнительного деления, основным показателем которого является тип складывания стрелы, используется обозначение:

• L-образное;
• Z-образное.

У каждой из этих конструкций имеются достоинства и недостатки. Шарнирно-выдвижное устройство отличается высокой маневренностью и универсальностью. Для них не существует преград, стрела манипулятора способна проникать даже в дверные и оконные проемы на этажах здания. Другим достоинством конструкции является компактное размещение в кузове шасси. При этом основная площадь кузова остается свободной для укладки груза.

Краны, оснащенные лебедкой, позволяют работать на объектах, не обращая внимания на высоту борта кузова шасси, наличие высокого забора, за которым расположен груз. Они могут извлекать поднимаемое имущество из мест, расположенных ниже уровня нахождения шасси. Кроме того, эти КМУ обеспечивают более точное проведение погрузочно-разгрузочных работ и высокую производительность при значительном вылете стрелы. При передвижении стрела крана располагается вдоль шасси, что экономит ресурс передней подвески.

✎ Орган управления

Существует несколько вариантов управления КМУ. С помощью удобной и функциональной системы легче выполнять требования к загрузке платформы крана-манипулятора. Существует несколько вариантов управления рабочим процессом манипулятора, в том числе:

• с помощью пульта, что применяется на некоторых современных образцах;
• применение органов управления, размещенных на КМУ по обе стороны от крановой установки;
• с применением рычагов, расположенных возле основания стрелы, там же размещается и кресло оператора.

✎ Выдвижные опоры

С помощью аутригеров обеспечивается устойчивость шасси КМУ при выполнении погрузо-разгрузочных работ. Эти устройства бывают как автоматического, так и механического типа.

Для установки устройств автоматической конструкции требуется использование гидромотора манипулятора. С его помощью приводятся в действие специальные гидроцилиндры, осуществляющие фиксацию выдвижных опор. Механические устройства выставляются вручную с последующим закреплением в целях обеспечения безопасности.

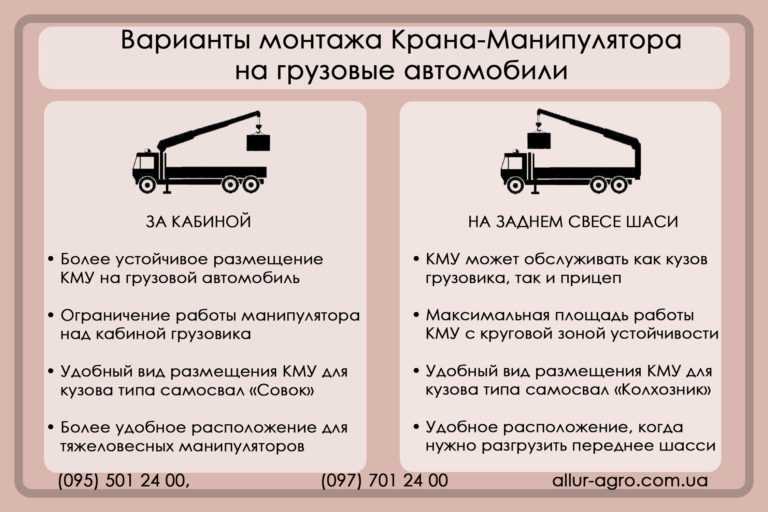

✎ Виды шасси

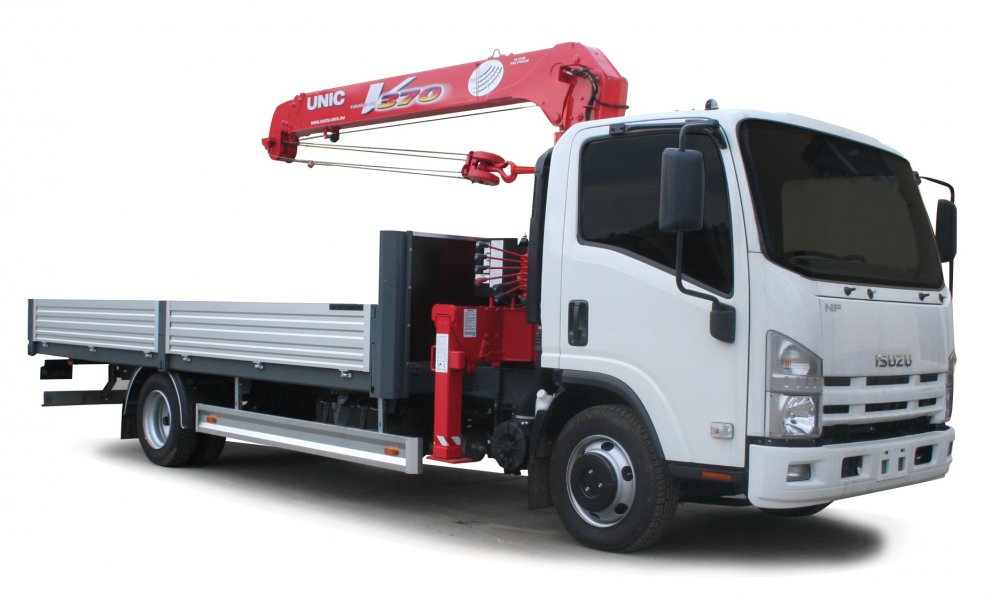

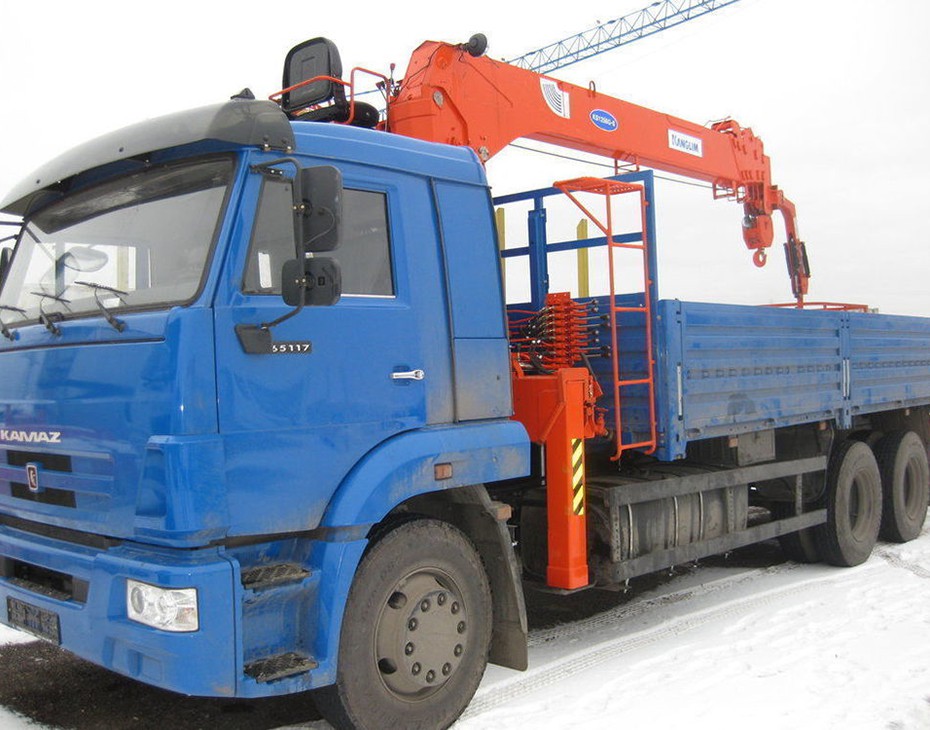

Существует несколько типов шасси, на которые устанавливается конструкция манипулятора. От вида применяемого шасси зависит и порядок допуска рабочих к обслуживанию кранов-манипуляторов. Основной причиной выбора того или иного шасси является перечень задач, для решения которых предназначена техника.
К наиболее распространенным видам шасси относятся:

• на базе грузового автомобиля;
• на платформе гусеничного или колесного трактора;
• на базе прицепа.

Обеспечение безопасности установки

Все краны-манипуляторы оснащаются системой безопасности КМУ. Когда производится техническое освидетельствование кранов-манипуляторов, элементы, обеспечивающие безопасность, проверяются в обязательном порядке. В перечень оборудования, относящегося к системе защиты манипулятора, входят:

• датчики превышения предельной нагрузки и величины вылета стрелы;
• сигнализация, оснащенная звуковым и световым оповещением;
• набор предохранительных клапанов.

Основные производители

На российском рынке доминируют отечественные и корейские производители. Они идеально сочетают требования показателя цена-качество. Стоит выделить технику «Велмаш-С», ЗАО «БАКМ» и ЗАО «Инман». Дополнительным преимуществом нашей техники является отсутствие проблемы с недорогими и качественными запчастями. Среди корейской техники можно выделить таких производителей, как «Dongyang» и «Kanglim».

Японские и европейские марки отличаются высоким качеством и еще более высокой ценой. Шведская компания HIAB выпускает манипуляторы, способные работать в широком диапазоне температур.

Добавлено: 07.07.2020

✅ Как зависит грузоподъемность КМУ от длины стрелы?





Об удобстве грузоперевозок краном-манипулятором столько написано, что нет необходимости  объяснять выгоду услуги – он вам и грузчик, он вам и перевозчик!

Многим из нас время от времени приходится пользоваться услугами этих универсальных и «юрких» грузовичков.

Но так уж устроено общество – каждый преследует свою выгоду и для тех, кто заказывает КМУ впервые, существует реальная опасность быть обманутым недобросовестным поставщиком. Однако, предлагая вам арендовать манипулятор большей грузоподъемности, чем представляется необходимым, исполнитель далеко не всегда стремится «содрать три шкуры» с заказчика и нажиться на его неосведомленности.

К примеру, перевозите вы киоск весом 2 тонны. Подобрали КМУ с грузоподъемностью стрелы 3 тонны. Все правильно? А вот консультант, уточнив расстояние от груза до машины (5 метров) и наличие каких либо помех, утверждает, что на таком расстоянии КМУ может поднять только одну тонну! Да еще советует заказать манипулятор грузоподъемностью целых 7 тонн! Как же так: грузоподъемность 3 тонны, а может поднять только одну?

Все ясно: что-то «мутит» этот исполнитель – решаете вы и бросаетесь на поиски другого.

Не торопитесь делать выводы – на этой странице мы объясним, как проверить, завышает ли арендодатель цену на услуги, или же его рекомендации продиктованы реальными условиями погрузо-разгрузочных работ.

Какая связь между расстоянием до груза и возможностями КМУ

Для того чтобы в этом разобраться мы будем использовать некоторые технические термины, суть которых не так уж трудно понять:

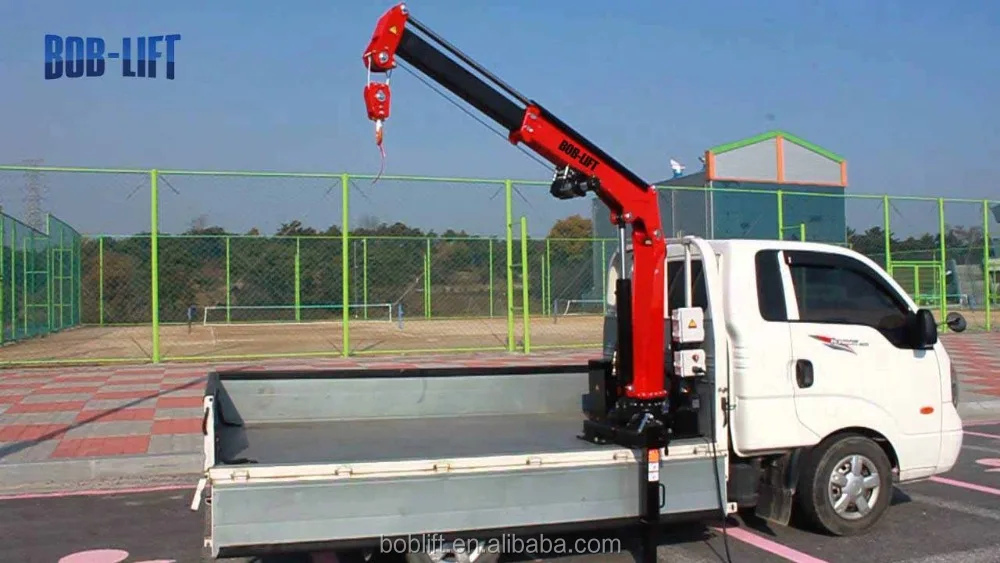

Колонна (башня) – вертикальная сварная конструкция, которая устанавливается на основание, закрепленное на установочной раме автомашины. К ней крепится стрела манипулятора.

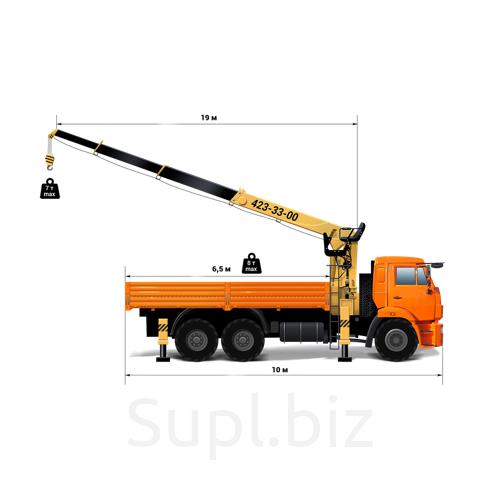

Длина стрелы – расстояние от центра оси крепления колонны до противоположного конца стрелы, где находится трос с крюком для крепления груза.

Вылет стрелы – расстояние от вертикальной оси, проходящей через центр колонны до вертикальной оси, проходящей через центр тяжести груза.

Конечно,  краноманипуляторная установка – довольно сложный механизм, созданный с использованием знаний точных наук, математических расчетов и законов физики. Однако основой основ работы подъемных механизмов был и остается «простенький» и всем знакомый закон рычага. В нашем случае он будет звучать так: «чем меньше расстояние, тем больший груз может поднять КМУ».

Указанная в технических характеристиках грузоподъемность стрелы – максимальный вес груза, который она может поднять лишь в непосредственной близости. При попытке поднять тот же груз на большем расстоянии, теоретически автомобиль потеряет устойчивость и может опрокинуться. В реальности же автоматика современных манипуляторов не даст даже попытаться поднять груз, во избежание поломок стрелы или механизмов КМУ.

Кроме того, выдвижные секции и гидравлические цилиндры выдерживают только установленные производителем нагрузки. При увеличении длины стрелы увеличиваются и нагрузки на составляющие детали, что отрицательно влияет на прочность всего механизма.

Массу навесного оборудования и тросов тоже следует учитывать при расчете грузоподъемности стрелы манипулятора. Пусть это и не такая уж большая нагрузка на стрелу, но она существует, а значит надо выбирать КМУ с небольшим «запасом» грузоподъемности.

Грузоподъемность КМУ – легко проверить, что нам нужно

Возможно исполнитель, предлагавший вам заказать КМУ большей грузоподъемности для перевозки киоска весом 2 тонны, был прав? Оказывается – вовсе не факт, что манипулятор грузоподъемностью 3 тонны поднимет ваш киоск с расстояния 5 метров!

Менеджер просто оценивает возможности выбранного вами устройства с учетом его грузового момента (произведения веса груза на расстояние до него), который является характеристикой устойчивости автомобиля при погрузо-разгрузочных работах.

Проверим, какой груз (G) может поднять данное устройство с расстояния 5 метров (вылет стрелы – L), если его грузовой момент (M) равен 7,62 т/м:

M = G х L

7,62 =  G х 5

G = 7,62/5= 1,5 тонны.

Да, действительно, это невозможно – при попытке поднять груз, тяжелее 1,5 тонн с расстояния 5 метров, автомобиль потеряет устойчивость!

Рассмотрим возможности предлагаемого менеджером крана-манипулятора HYUNDAI HD-210, на который  установлена КМУ Kanglim KS 1256GII с грузоподъемностью 7 тонн и грузовым моментом 15 т/м:

M = G х L

15 = G х 5

G = 15/5 = 3 тонны

Выходит, менеджер прав – этот манипулятор справится с задачей, даже если учесть вес самой стрелы, троса и крюка.

Обобщаем опыт

Предложение заказать более мощный манипулятор – далеко не всегда банальный «развод» заказчика на деньги. Для того и нужны консультации специалистов, чтобы подобрать устройство, которое легко справится с поставленной задачей, а клиент при этом не переплатит за оказанные услуги. Добросовестный поставщик всегда уточнит детали предстоящей работы, выслушает пожелания заказчика и посоветует самый выгодный вариант!

Если вы заказали манипулятор с грузоподъемностью стрелы 3 тонны, а подали авто со стрелой 5 тонн, оплата будет производиться по тарифу трехтонника. Скорее всего, этот автомобиль был свободен в день выполнения заказа, и с вас не возьмут дополнительной оплаты за большую грузоподъемность.

Хотите проверить? Возьмите в аренду манипулятор:

Можно позвонить: +7 (495) 227-30-10.

Можно написать:  [email protected].

Можно использовать кнопку «заказать манипулятор».

В любом случае менеджер подберет КМУ с техническими характеристиками, полностью отвечающими параметрам груза. Никаких попыток завысить цену! Совсем наоборот: специалист использует все возможности для снижения затрат!
