Саморезы кровельные:описание,виды,назначение, технические характеристики, фото ,видео

Перейти к содержимому

Искать:

Главная страница » Саморезы кровельные:описание,виды,назначение, технические характеристики, фото ,видео

Содержание статьи

Современный рынок предлагает большой выбор крепежных элементов для самых разных строительных задач, и топ возглавляют сегодня именно саморезы. Благодаря особой форме и резьбе такие элементы замечательно фиксируют различные по структуре материалы и соединяют между собой металлические листы. Вот почему в монтаже кровельного покрытия давно отказались от классических гвоздей – кровельные саморезы куда надежнее. Важно только научиться разбираться в них и правильно подбирать под каждый вид покрытия, не экономить на качестве и не рассчитывать их длину «на глаз».

Почему для крыши нужны специальные саморезы?

По мнению экспертов, именно в крепежных элементах кроется 90% проблем, возникающих с кровлей. Повсеместно встречается ситуация, когда возникают протечки и покрытие крыши корродирует, а вызванные специалисты компании находят причину как раз в нарушении правил подбора и монтажа кровельных саморезов.

При этом сами саморезы для устройства крыши стали использовать не так давно, и когда-то их не слишком успешно заменяли гвозди (которые встречаются до сих пор в работе с некоторыми видами покрытий). Главное преимущество кровельных саморезов перед гвоздями состоит в том, что саморезы позволяют осуществлять на протяжении срока службы кровельного материала неоднократные подтягивания, и даже демонтаж, когда он необходим.

Без них не обойтись, когда необходимо стягивать между собой разнородные по своим свойствам материалы: например, дерево и металл, гибкий гонт и дерево, керамическую черепицу и металлическую обрешетку. Даже при соединении однородных материалов саморезы показывают себя на порядок лучше более простого крепления, а потому не стоит пытаться их заменить на что-то другое, даже учитывая все сложности их подбора.

Опытные кровельщики на это скажут так: давайте возьмем как пример дорогое платье, которое было сшито из качественного материала, но при этом гнилыми нитками. Конечно же, целостность такой одежды вам никто не сможет обещать, как и ее добротность ее внешнего вида. Все в мелочах – верная истина.

Технические характеристики

Рассматривая кровельные саморезы (они же метизы или крепежные элементы), как говорится в разрезе, можно сказать, что состоят они из трех частей с разным функциональным предназначением. Это: Сверло, или бур на острие самореза, облегчающие самозасверливание. Тело с резьбой, обеспечивающей вкручивание и заглубление крепежа в обрешетку из дерева или металла. Шляпка, или головка, служащая для ввертывания самореза и дальнейшей фиксации кровельного материала. В силу специфичности применения кровельные саморезы изготавливаются из прочных марок углеводородистой стали. Последующее покрытие цинком, обеспечивает их защиту от коррозийного разрушения. Помимо оцинкованных, в продаже можно встретить экземпляры, выполненные из «нержавейки», но стоимость их при этом значительно выше.

Что касается формы шляпок, то помимо стандартной круглой формы, под крестовую отвертку, выпускаются саморезы с фигурной шестигранной шляпкой. Работать с таким крепежом удобнее и поэтому он наиболее популярен при монтажах кровель. Говоря о размерах, подразумевается соотношение диаметра к длине изделия. Относительно кровельных саморезов, существующий диапазон размеров достаточно широкий и обеспечивает надежный крепеж кровельных материалов с различной конфигурацией профиля. Само собой размер влияет и на вес изделия. Но самой отличительной особенностью данного типа крепежа является комплектация его специальной шайбой. Шайба представляет собой комбинированную, под действием высоких температур, конструкцию из металла и резины. Имея круглую форму, она предназначена для более плотного прижатия материала к обрешетке с одновременной герметизацией отверстия под головкой самореза.

Чем кровельный саморез по дереву отличается от самореза по металлу?

Доброго времени суток, дорогие читатели! Очень рад быть полезным для вас. А сегодня хочу предоставить вашему вниманию одну небольшую статью вот о чем:

Как отличить кровельный саморез по дереву от кровельного самореза по металлу?

ВНЕШНИЙ ВИД САМОРЕЗА

Кровельный саморез состоит из нескольких частей:

Шестигранная шляпка (благодаря ей саморез может проходить более толстые и твердые материалы и при этом не ломаться).
Шайба с резиновым уплотнителем. Правильное название: шайба кровельная с EPDM. Благодаря шайбе соединение самореза с металлом защищено от попадания влаги. В следствие этого исключает гниение на месте их стыка. К тому же, резина гасит вибрацию, а это значит, что шанс того, что саморез разболтается, также минимален.
Резьбовая часть.
Сверло (или бур, если угодно).

ПРИМЕНЕНИЕ

Подобного рода саморезы применяются не только при кровельных работах. Но, так как они изначально были придуманы для кровли, то и называются кровельными.

Применяются они для прикручивания металлических листов к деревянной или металлической основе: обрещетке, забору, профильной трубе и пр.

ОТЛИЧИЯ

Саморезы кровельные по дереву еще называют «металл-дерево«, а по металлу — «металл-металл«. Так именуются они потому что:

Металл-дерево используется для того, чтобы прикрутить металл к дереву.
Металл-металл — соответственно, для того, чтобы присоединить металл к металлу.

На самом деле отличить их очень легко. Вот вам подсказки:

Диаметр самореза. Саморез кровельный по дереву производится диаметром 4,8 мм. А саморез кровельный по металлу — 5,5 мм.

Ширина сверла. Как вы уже знаете, на кончике самореза находится сверло, которое помогает проходить металл. Так вот, у саморезов металл-дерево сверло уже, чем резьба, а у металл-металл саморезов сверло практического того же диаметра, что и резьба.
Узкое сверло помогает пройти металл и не слишком сильно просверлить дерево, чтобы резьбой саморез надежно «засел» в деревянном основании. Широкое сверло также сделано не случайно, ведь такому саморезу приходится проходить 2 слоя металла.
Длина. Иногда, если саморезы недлинные, их можно различить по тому, сколько миллиметров длина резьбовой части+сверла.
Металл-дерево: 4,8*28, 4,8*35 мм.
Металл-металл: 5,5*19, 5,5*25, 5,5*32, 5,5*38 мм.

Стоимость

В специализированных отделах представлен большой выбор форм и разновидностей строительных крепежей. Цена кровельных саморезов рассчитывается исходя из их количества и материала из которого они изготовлены.

Цена кровельного самореза по металлу составляет от 30 до 250 рубле за 1 штуку. Стоимость металлического изделия напрямую зависит от диаметра и предназначения железных крепежей.

Выбор саморезов для кровли: вопросы качества

Надеемся, сейчас для вас вполне ясно, что применение некачественных саморезов не только приведет к визуальным дефектам на кровле в виде ржавых подтеков и кособокого крепления, но и вполне способно повлечь за собой замену всей кровли и последующий сложный внутренний ремонт.

Вот почему, приобретая саморезы, требуйте необходимую документацию, чтобы потом у вас были какие-то доказательства в случае требования гарантийного ремонта крыши. Вот как выглядят наиболее часто используемые саморезы для кровли:

Материал изготовления стержня

По правилам, длина стержня для разных задач подбирается своя, а на долговечность и стойкость к механическим деформациям напрямую влияет материал изготовления:

Разновидности кровельных саморезов

Возможность вкручивания в разного рода материалы без предварительного засверливания значительно облегчает и ускоряет рабочие процессы с использованием кровельного крепежа. Но необходимо понимать, что, несмотря на кажущееся внешнее сходство, саморезы конструктивно различаются по двум основным признакам: предназначенные для вкручивания в металлические конструкции, для крепления кровель к деревянным основаниям. Это так называемые саморезы по дереву и по металлу.

При визуальном осмотре, не сложно определить их принадлежность к тому или иному типу: Во-первых крепеж, предназначенный для работы с металлом, отличает более длинное сверло, с диаметром приблизительно равным телу шурупа. Во-вторых, у саморезов по металлу более мелкий шаг резьбы, чем у образцов для работы по дереву. Необходимо учитывать, что и конструктивное исполнение самих сверл, ограничивает функциональные возможности крепежа при засверливании. По виду сверл (буров), крепеж в свою очередь разделяется на три типа: тип 1; тип 3; тип 3.1.
Тип сверла Материал обрешетки металл/дерево Минимальная толщина сверления металла мм. Максимальная толщина сверления металла мм. Тип 1 дерево 0,91 2 Тип 3 металл 0,91 5,3 Тип 3.1 металл 0,91 4,17
Для правильного подбора крепежа необходимо учитывать толщину металла обрешетки. Неверно подобранные саморезы, создадут не только трудности при монтаже кровли, но и не обеспечат качественного крепления материала к несущим конструкциям. Больший диаметр тела шурупов, так же можно отнести к отличительным особенностям крепежа предназначенного для работы с металлом.

Обусловлено это более высокими нагрузками, приходящимися на метизы в момент вкручивания в металл. Очень важно при выборе не пренебрегать принадлежностью саморезов к тому или иному типу. Распространенная ошибка полагать, что шуруп, предназначенный для крепления к металлу, тем более подойдет для использования на деревянном основании. Дело в том, что большое сверло при закручивании разобьет в относительно мягком дереве слишком большое отверстие, отчего метиз своей резьбовой частью недостаточно плотно сядет в тело деревянной конструкции. А уменьшенное сверло и увеличенный шаг резьбы самореза по дереву, как минимум, создаст трудности при вкручивании его в металл и не позволит добиться надежного крепления материала.

Таблица: применение саморезов в зависимости от размера

Размеры кровельных саморезов с резиновой прокладкой

Для саморезов с прокладкой и шайбой существует отдельная линейка размеров, так как за счёт наличия дополнительных элементов отпадает необходимость в упрочнении ножки крепежей.

Таблица: параметры крепежей с прокладкой

Правила выбора саморезов для кровельного материала

При покупке саморезы рекомендуется как следует осматривать.

Крепежи считаются качественными, если:

Чтобы кровельные саморезы не подвели в процесс эксплуатации, не стоит покупать их по низкой цене.

Пристальное внимание стоит обращать на прокладку. Если она чересчур пористая или, наоборот, чрезвычайно жёсткая, то от саморезов надо отказаться: они не смогут защитить кровельный материал от смещения во время воздействия сильного ветра. Также плохая резина, прилегающая к шайбе, станет причиной протекания крыши в зонах, где были вкручены саморезы.

В чем подвох применения отечественной продукции?

О качестве саморезов будет говорить не только их внешний вид, маркировка, но и страна-производитель. Например, часто у продавцов нет сертификата на продукцию, зато есть сертификат соответствия отечественному ГОСТу, которым они активно хвастаются. А ведь это не совсем то же самое:

Почему? Дело в том, что ГОСТы уже устарели. Их устанавливали еще тогда, когда не было специальных саморезов конкретно для такого кровельного покрытия, например, как металлочерепица с ее разной формой и высотой волны.

И поэтому большинство отечественной продукции уже давно не подходит для кровельных новинок. Зарубежные специализированные метизы значительно отличается от советских пошаговой резьбой, формой наконечника и многими другим важным техническими параметрами. Далее, если говорить о самом качестве, даже в Германии все саморезы — импортные. Основные поставщики таких крепежных элементов — это Китай и Тайвань, которые по праву называют мировой кузницей.

Но есть большая разница между тем, что поступает на европейский рынок, и, что на российский. Дело в том, что в Европе существует антидемпинговое законодательство, поэтому продукция из Китая облагается высокой пошлиной, поэтому оттуда возятся только полуфабрикаты, которые дорабатываются на местных производствах. В России такого закона нет, а потому на отечественный рынок привозят уже готовые изделия, и, к сожалению, нередко сомнительной репутации.

Визуально вы не отличите низкокачественный саморез от качественного, да и при помощи пальцев рук не определите их реальные технические характеристики – только в процессе монтажа. А ведь все эти параметры крайне важны для российского региона, особенно Севера, где внешняя среда более агрессивна. Конкретно в России саморезы сегодня практически не производят, так как в нашей стране почти нет необходимой технической базы. Вот почему такая группа крепежа по прогнозам еще долго будет оставаться в разряде импорта.

И это плохо, так как на ввозимую продукцию нередко нет нужных сертификатов качества и подробной технической документации. Для простого обывателя все это нередко оборачивается тем, что он приобретает на рынке кровельные саморезы, довольно приличное на вид, а получает в итоге низкокачественный монтаж листов кровли. Хотя на территории России есть испытательная лаборатория, которая проверяет на специальном станке весь кровельный крепеж, который поступает из других стран (чаще всего из юго-восточной Азии). К счастью, известные заводы сегодня предоставляют сертификат качества – особый документ, который показывает настоящие технические характеристики своей продукции на основе внутренних лабораторных испытаний завода.

Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80

Диаметр самореза, мм	Длины стержня в мм	Диаметр самореза, мм	Длины стержня в мм
1,6	7, 10, 13	4,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,0	7, 10, 13, 16	5,0	13, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,5	7, 10, 13, 16, (18), 20, (22), 25	6,0	(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0	10, 13, 16, (18), 20, (22), 25, 30	8,0	50, 60, 70, 80, 90, 100
3,5	10, 13, 16, (18), 20, (22), 25, 30, 35, 40	10,0	80, 90, 100

Теперь сравните две таблицы. Они составлены по разным ГОСТам. Как видите, диаметры и длины совпадают. Вот это и облегчает жизнь. Если при производстве крепежа придерживались стандарта и по соотношению диаметра/длины, то все просто. Если же нет, то производитель в описании саморезов прикладывает таблицу с размерами (как на рисунке выше).

<div id="yandex_rtb_1" class="yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-743936-3";} else{var rtbBlockID="R-A-743936-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_1",blockId:rtbBlockID,pageNumber:1,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","7683656859");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","7683656859");} g.setAttribute("data-ad-client","ca-pub-5948177564140711");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_1").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_1");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Как выбрать саморезы по дереву

Не стоит для крепления древесины использовать саморезы по металлу или универсальные. Универсальные хороши, когда надо скрутить дерево и металл. А при скручивании двух деревяшек они работают хуже. В том смысле, что специализированный крепеж будет держать древесину лучше. То есть, рассматриваем только саморезы по дереву. Поверьте, будет из чего выбирать.

Саморезы по дереву лучше желтые (да, дорогие) или белые (чуть дешевле)

Как уже сказали, саморезы по дереву имеют более редкую резьбу с более высоким профилем (канавки между витками глубже). Применяются они не только для древесины, но и для всех видов листовых материалов: ГВЛ, фанеры, ОСБ (ОСП), ДВП и ДСП. Теперь о том, когда какие лучше работают.

Резьба и другие «навороты»

Сперва надо выбрать тип шляпки. Потайная или с прессшайбой, цилиндрическая, полусферическая — подбирайте исходя из того, какое именно соединение вам надо осуществить. Рекомендуют также выбирать шлиц типа TORX, так как он лучше всего передает крутящий момент от электроинструмента. Далее по порядку.

Надо определиться с тем, должна быть резьба нанесена на весь стержень или нет. Если вам надо скрепить два деревянных куска и плотно притянуть их друг к другу, берите саморез с неполной резьбой. Это значит, что под шляпкой должна быть зона без резьбы. Длина равна толщине прикрепляемой детали или немного больше. За счет этой зоны и происходит «притягивание» одной детали к другой.
Как выбрать саморезы по дереву: несколько фишек для быстрой и качественной работы
Чтобы облегчить вкручивание в твердые породы или листовой материал, есть саморезы по дереву с фрезой или мельницей. Фреза есть только на саморезах с неполной резьбой. Выглядит она как несколько насечек винтового типа, которые нанесены перед началом резьбы. Насечки размягчают древесину, после чего саморез лучше «идет».
Вообще, саморезы по дереву имеют более тонкое острие и этим предотвращают растрескивание древесины. Но есть и специальные «примочки» против растрескивания. Это могут быть:
- канавки;
- режущие грани в виде насечек на теле винта;
- насечки на нескольких нижних витках резьбы.

Нужны ли эти навороты или это впустую потраченные деньги? Насчет неполной резьбы — это не новость. «Садится» одна деталь на другую гораздо плотнее. А остальные попробуйте. Только на собственном опыте поймете, работает это или нет, и что конкретно вам больше подходит.

И практический совет по выбору саморезов по дереву. Важно, чтобы резьба шла сразу от самого кончика. Если первый виток слишком далеко или кончик тупой — не берите. Будет сплошное мученье, а не работа.

Выбор саморезов по металлу

Виды саморезов по металлу более многочисленны, так что разбираться и разбираться. Их точно не делают из латуни — слишком мягкий металл. Саморезы по металлу делают из углеродистой и нержавеющей стали. Присутствуют все типы головок, шлицы тоже почти все в наличии. Наконечников есть два типа — с острым концом и буром. Еще их делят по области применения — для внутренних помещений и для улицы. Отличаются они толщиной защитного слоя. Для улицы покрытие должно быть толще. Рассмотрим самые распространенные виды саморезов по металлу.

Наиболее популярные виды саморезов по металлу

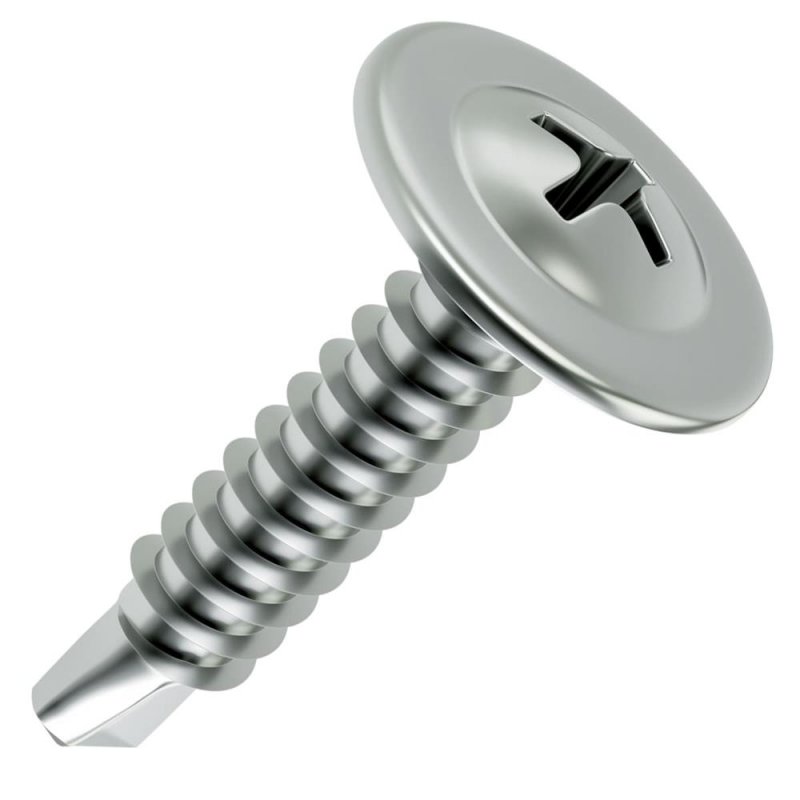

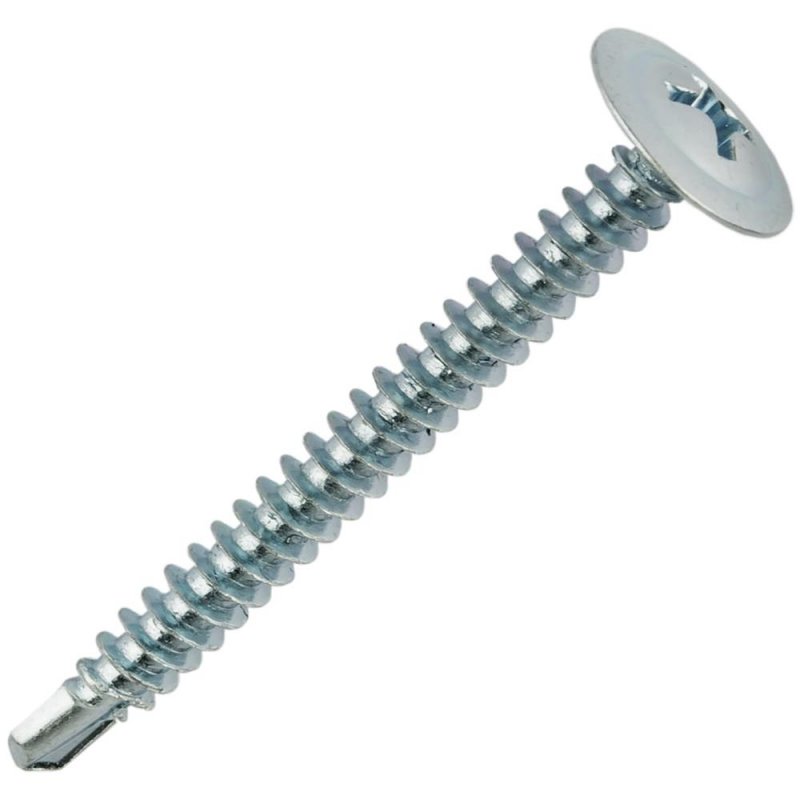

Саморезы с прессшайбой (семечки)

Отличаются головкой — она широкая и плоская. По ее краю сформирован валик, который и прижимает детали. Этот тип метизов применяют не только для крепления листового металла и изделий из него (к примеру, собирают каркас для гипсокартона). Его же можно использовать, если надо закрепить пластик, фанеру или ДВП к деревянным брускам, металлическому или деревянному каркасу. Плоская и широкая головка хорошо прижимает материалы в месте соединения.

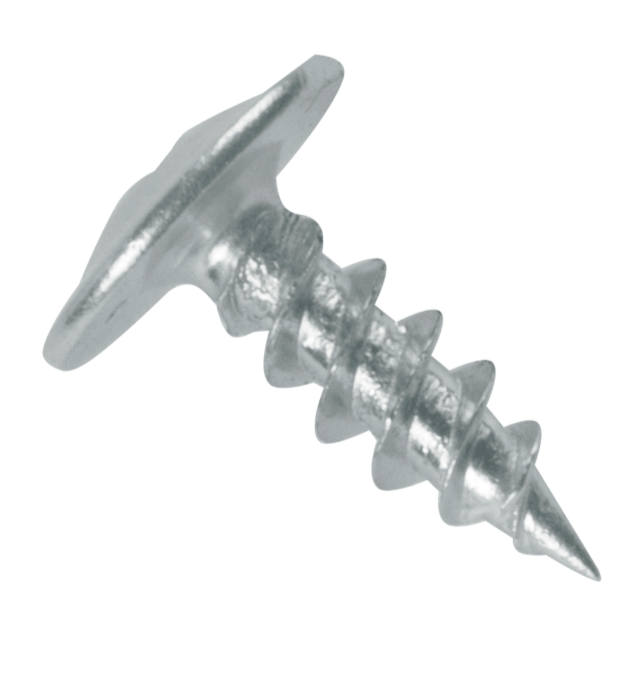

Так выглядят саморезы с прессшайбой

Если посмотрите внимательно на головку крепежа на фото справа, увидите, что часть имеет скругленную и практически плоскую форму. Таких, кстати, большинство в магазинах и на рынке. Но это не лучший вариант этого крепежа, хоть и дешевый. Очень мало достойной продукции такого вида. Часто шлиц мелкий, металл без обработки, который ломается или гнется. Но самое главное то, что даже белые оцинкованные саморезы имеют очень тонкий слой оцинковки — 3 мкм. Он быстро разрушается и металл начинает ржаветь.

Саморезы с прессшайбой выпускают только в одном диаметре — 4,2 мм, а вот длина может быть разной

Если посмотрите на более дорогие саморезы по металлу с прессшайбой (на фото слева), у них головка трапециевидная. Она более высокая, что позволяет сделать более глубокий шлиц. Их еще называют «усиленные». Качество такого крепежа гораздо выше. Более глубокий шлиц способствует тому, что лучше передается крутящий момент. Это дает возможность даже без увеличения размеров самореза плотнее притянуть детали. За счет чего? За счет того, что усиленная конструкция выдерживает больший крутящий момент.

Размеры саморезов по металлу с прессшайбой разнообразием не радуют. Обычно есть только диаметр 4,2 мм, а длина может быть 13, 16, 19, 25, 32, 38, 41, 50, 57, 75 мм. Вес упаковки зависит от количества штук. Он же может быть одним из критериев оценки качества. Во всяком случае, плотности металла и того, насколько точно выдержаны размеры. Потому что очень часто стержень делают не 4,2 мм, а 3,8-4,0 м, также и по длине. И толщина шляпки меньше. В общем, обращайте внимание на вес саморезов.

Наверх

Использование саморезов по металлу со сверлом.

Назначение, особенности применения

Установленное ГОСТом 27017-86 определение саморезов со сверлом выглядит очень коротко. Состоит оно всего из одного предложения. Между тем, для точного понимания, что представляют собой эти метизы, нужно знать еще один гостовский термин – «самонарезающий винт». В том же нормативном документе сказано примерно следующее: это стержневой крепежный элемент, который при ввинчивании формирует резьбовую нить в отверстии, проделанном в одном из скрепляемых объектов. Последние могут быть выполнены из твердого полимера либо металла. В итоге получается следующая формулировка: рассматриваемые крепежные детали – это самонарезающие винты с наконечником в виде сверла. Отсюда становится понятен принцип их работы. При вращении саморезы бурят в материале гнездо и формируют на его внутренней поверхности резьбовые витки, за счет которых, собственно, там и удерживаются.

Технические характеристики

В настоящее время нет единого Государственного стандарта, утверждающего рабочие параметры самонарезающих винтов с наконечником в виде сверла и предназначенных для работы с металлическими элементами конструкции. Поэтому отечественные производители с целью унификации и обеспечения взаимозаменяемости крепежных деталей данного типа руководствуются положениями немецкого нормативного документа DІN 7504 N (JР81). Он устанавливает одно исполнение рассматриваемых саморезов, но с двумя варианта углублений в головке под инструмент. Это – шлиц крестообразной конфигурации Филлипс (обозначается РН) и шлиц Торкс (обозначение ТХ). Ниже в табличной форме представлены значения рабочих параметров саморезов с углублением первого вида. Единица измерения – миллиметры.

d	St6,3	St5,5	St4,8	St4,2	St3,9	St3,5	St2,9
k	4,6	4,0	3,7	3,1	2,8	2,6	2,2
d_k	12,5	10,8	9,5	8,2	7,5	6,9	5,6
d_p	5,8	4,8	4,1	3,6	3,1	2,8	2,3
f	2,0-6,0	1,75-5,25	1,75-4,4	1,75-3,7	0,7-2,4	0,7-2,25	0,7-1,9

Литерой «f» обозначена общая толщина соединяемых объектов.

Технические характеристики самонарезающих винтов со шлицем ТХ выглядят так, как показано в следующей таблице:

D	St6,3	St5,5	St4,8	St4,2	St3,9	St3,5	St2,9
ІSR	Т30	Т25		Т20		Т15	Т10
k	4,6	4,0	3,7	3,1	2,8	2,6	2,2
d_k	12,0	11,0	9,5	8,0	7,5	7,0	5,6
d_p	5,8	4,8	4,1	3,6	3,1	2,8	2,3
f	2,0-6,0	1,75-5,25	1,75-4,4	1,75-3,7	0,7-2,4	0,7-2,25	0,7-1,9

Сочетание литер «ІSR» обозначает размер шлица Торкс.

Сравнение шлицев РН и ТХ

Шлиц крестообразной конфигурации Phillips (РН) был разработан без малого сто лет тому назад – в 1933 году. До этого момента в шляпках крепежа проделывалось лишь плоское углубление (обозначается так: SL), служащее для передачи на стержень вращающего усилия. Его недостаток известен всем, кто когда-то брал отвертку в руки – лопатка этого инструмента при малейшем неосторожном движении исполнителя выскальзывает из шлица и наносит на поверхность сопрягаемого элемента конструкции никому не нужные царапины. Шлиц РН, имеющий крестообразную конфигурацию, минимизирует вероятность возникновения такой ситуации.

Углубление типа ТХ представляет собой 6-лучевую звезду. Такая конструкция обеспечивает возможность передачи вращающего усилия без появления деформаций в наконечнике инструмента и в углублении на шляпке крепежа. Кроме того, понижается радиальная нагрузка. Объясняется данное явление небольшой величиной угла между гранями – он равен всего 15°. Благодаря подобной геометрии:

напряжения, практически, отсутствуют;
не требуется приложение больших усилий для того, чтобы довести саморезы;
эффект проскальзывания, который имеет место в шлице SL, здесь не возникает.

В целом, величина вращающего момента обычной приложенной силы, передаваемого посредством углубления ТХ, будет значительно большей по сравнению с РН.

Кровельные самонарезающие винты со сверлом

Проведение наружных строительных работ, связанных с обустройством крыши, невозможно без использования специальных крепежных деталей. При их некорректном подборе кровля может протекать, либо под воздействием более-менее сильного ветра вовсе оторваться от обрешетки стропильной системы. Ниже представлено традиционное исполнение кровельных самонарезающих винтов со сверлом.

Наиболее ходовые величины отображенных на чертеже технических характеристик данных крепежных деталей указаны в таблице. Единица измерения – миллиметры.

Резьба	4,8×80	4,8×70	4,8×60	4,8×50	4,8×38	4,8×29
S	7,7-7,9
K	4,15-4,45
е	8,6-9,0
D_t	10,0-10,6
С	0,9-1,15
Р	2,12
L	78,5-81,5	68,5-71,5	58,75-61,25	48,75-51,25	36,75-39,25	27,75-30,75

Продолжение таблицы.

Резьба	4,8×80	4,8×70	4,8×60	4,8×50	4,8×38	4,8×29
а	0,9-1,1
А_t	2,3-2,7
D_w	13,8-14,2
t	4,0-5,5
D_p	2,8-3,0
D	4,7-4,85
Масса 1000 шт. , кг	10,0	9,0	8,0	7,07	6,0	5,4

Цветовая палитра RАL

Шляпки и шайбы вместе резиновой прокладкой кровельных саморезов окрашиваются при производстве в определенные цвета. Для этого обычно используется порошковая краска на основе полиэстера, прошедшая процедуру печной полимеризации. Такой подход гарантирует долговечность и высокие показатели качества покрытия. Цвет краски выбирается из каталога RАL. Данное сочетание литер является аббревиатурой названия организации «Rеiсh Аussсhluft fur Lieferbеdingungеn», образованной в 1925 году в столице Германии городе Берлин.

Появление цветовых образцов RАL датируется 1927 годом. За многие прошедшие с тех пор десятилетия они обрели устойчивую положительную репутацию и служат в качестве своего рода эсперанто для общения планировщиков цвета и изготовителей краски.

В настоящее время палитрой RАL стандартизована не одна сотня оттенков цветов радуги. Особое место в их номере отводится первой цифре. По ней можно определить примерное вхождение в ту либо иную цветовую номенклатурную позицию. В частности, серия

«1» – набор оттенков желтого цвета.
«2» – цветовая гамма с преобладанием оранжевого;
«3» – палитра, основанная на красном;
«4» – базовым является фиолетовый цвет;
«5» – набор оттенков голубого;
«6» – цветовая гамма, где превалирует зеленый;
«7» – палитра на основе серого цвета;
«8» стандартизует исключительно коричневые оттенки;
«9» включает два противоположных цвета – черный и белый.

Особенности установки самонарезающих винтов со сверлом

При вкручивании таких деталей в установочные базы с толщиной (обозначение Т), изменяющейся в пределах 0,9 мм≤Т≤12,7 мм нужно прислушиваться к рекомендациям по вопросам, связанным с разметкой и последующим креплением объектов, для:

перекрытий двух пластин металлопрофиля с нахлестом в продольном направлении;
участков перекрытий двух листов, когда их нахлест ориентирован поперечно;
крепления четырех профильных пластин на участках нахлеста в обоих вышеуказанных направлениях;
любого отдельно взятого листа на гребнях волн и их впадинах;

В число важных характеристик мест установки самонарезающих винтов со сверлом входят следующие параметры:

минимально допустимая по гостовским нормам толщина установочной базы. Сверлу, входящему в конструкцию самореза, присвоен конкретный номер. На основе этого показателя подбираются крепежные детали, подходящие под сечение имеющегося материала основы;
суммарная толщина скрепляемых один к другому листов. В данном случае обязательно подлежит учету их минимально допустимая толщина в отдельности;
разрешенное инструкцией по применению максимальное количество оборотов/сек головки электроинструмента при вкручивании самонарезающего винта со сверлом в металлический лист и установочную базу, а также рекомендуемое вращающее усилие. Если в ходе работы будут наблюдаться отклонения этих параметров от паспортных показателей, не исключены следующие неприятности: появление дефектов либо полное разрушение самих крепежных элементов; недостаточный уровень прочности в местах сопряжения; деформация металла;
рекомендуемое заводом-изготовителем расстояние между самонарезающими винтами со сверлом и их взаимное расположение на поверхности металлопрофиля при ввинчивании крепежа в металлическую конструкцию. К примеру, фиксация листов с широким сечением профиля может осуществляться посредством этих деталей путем образования своего рода пар. То есть, саморезов, размещаемых поблизости дин от другого. Допускается формирование всего двух пар;
минимальная удаленность края монтажного основания от точки в закрепляемом металлическом листе, в которой саморезом будет пробуриваться отверстие. Здесь подлежат учету толщина установочной базы, а также конфигурация ее поперечного сечения.

Заключение

Отличаются самонарезающие винты цветом стержня с резьбовой накаткой. Если черный, это значит, что он был подвергнут процедуре фосфатирования. Желтый цвет свидетельствует о факте нанесения на его поверхность слоя цинка с последующей пассивацией.

Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus

Шуруп для листового металла по сравнению с Шурупом для дерева.

Отличия и использование.

Мало кто знает и понимает разницу между шурупами по металлу и шурупами по дереву. На практике эти винты сильно различаются и не могут использоваться взаимозаменяемо. Почему так и в чем разница?

Что такое металлический винт?

Металлические винты обычно используются для скрепления толстых однородных металлических секций. Они не являются саморезами и поэтому требуют сверления пилотного отверстия. Обычно в направляющем отверстии также следует нарезать резьбу (операция нарезания резьбы).

Три типа металлических винтов

1. Крепежные винты

Крепежные винты обычно используются для толстых металлических деталей и не являются саморезами. Здесь весь стержень обычно имеет резьбу, а винт крепится к предварительно нарезанному отверстию, которое соответствует рисунку резьбы винта. Для дополнительной безопасности крепежные винты можно закрепить с помощью гайки.

2. Винты с головкой под ключ

Винты с головкой под ключ обычно используются для крепления металлических пластин, используемых в штампах, пресс-формах, деталях машин, деталях бытовой техники и бытовых электрических устройствах. Эти винты обычно крепятся без гайки и имеют большую головку, прикрепленную к цилиндрическому валу с резьбой. Головка обеспечивает механический упор при затягивании винта, создавая большое зажимное усилие.

Для винтов с головкой необходимо просверлить направляющее отверстие, равное диаметру стержня винта, а резьбу необходимо обработать, поскольку она не является самонарезающей.

Как правило, шурупы по металлу имеют более мелкую резьбу (больше витков на дюйм) по сравнению с шурупами по дереву.

3. Шурупы для листового металла

Шурупы для листового металла также имеют хвостовик с полной резьбой, но, в отличие от других винтов по металлу, имеют острый кончик. Это связано с тем, что шурупы для листового металла обычно являются саморезами.

В следующем разделе я объясню конструкцию и работу винтов для листового металла.

Что такое винт для листового металла?

Винты для листового металла — это универсальные винты, предназначенные для использования в тонких материалах. Как правило, это саморезы, но также могут быть и самосверлящие (подробнее об этом позже). У них острый наконечник и полноразмерная резьба, что позволяет им прорезать собственную резьбу в большинстве материалов. Таким образом, они не требуют предварительно просверленного направляющего отверстия.

Шурупы для листового металла универсальны и могут использоваться в металле, пластике и даже дереве.

Головка винта

Винты для листового металла имеют различные типы головок, обычно называемые плоской, круглой, плоской или овальной. Тип головки определяет, как винт выглядит на готовом изделии — выступает ли он, находится ли он на одном уровне с поверхностью или утоплен. Винты с плоской или круглой головкой обычно выступают над поверхностью после установки. Напротив, плоские или овальные винты с потайной головкой обычно находятся на одном уровне с поверхностью.

Гнездо для диска

Итак, диск. Это относится к типу отвертки, необходимой для установки винта. Обычно винтовые приводы обозначаются как Philips, плоские или комбинированные, но также доступны несколько настраиваемых приводов. Эти индивидуальные диски обычно устанавливаются на винты с защитой от несанкционированного доступа, и для их установки вам понадобится специальная отвертка.

Из чего сделан винт для листового металла?

Углеродистая сталь чаще всего используется для изготовления винтов для листового металла, поскольку она экономична. Недостатком здесь является то, что углеродистая сталь подвержена ржавчине при воздействии влаги и агрессивных химикатов. По этой причине винты для листового металла из углеродистой стали лучше всего подходят для использования внутри помещений.

Альтернативой винтам для листового металла из углеродистой стали являются винты из оцинкованной или нержавеющей стали. Они более устойчивы к коррозии и могут использоваться на открытом воздухе. Однако они, как правило, дороже, чем их аналоги из углеродистой стали.

Как и в некоторых эстетических проектах, винты для листового металла с цинковым и никелированным покрытием часто используются, когда требуется альтернативная отделка поверхности.

Саморезы и саморезы

Шурупы для листового металла обычно являются саморезами или саморезами.

Саморезы

Саморезы оснащены острым наконечником (как у шурупа по дереву), который может проникать сквозь металл, создавая канавки, необходимые для его резьбы. Тем не менее, ему все еще нужно пилотное отверстие. Это пилотное отверстие имеет тот же диаметр, что и диаметр сердечника стержня винта, поэтому резьба по-прежнему будет врезаться в листовой металл или другой материал.

Что такое саморез?

Саморезы имеют острие сверла, которое прорезает листовой металл без предварительного просверливания отверстия. Эти винты обычно имеют острый наконечник с канавками. Это позволяет наконечнику «вгрызаться» в материал при сверлении, что устраняет необходимость в пилотном отверстии. При использовании в древесине форма наконечника предотвращает расщепление древесины.

Саморезы по металлу имеют широкий наконечник, похожий на лопаточную головку. Эти винты также не требуют направляющего отверстия, поскольку кончик винта просверливает металл, создавая собственное направляющее отверстие до того, как резьба врежется в материал.

Что такое шуруп?

Шурупы для дерева состоят из четырех частей: головки, стержня, резьбы и наконечника. Наконечник обычно острый и заостренный, чтобы точно направлять винт, когда он врезается в материал. Стержень образует сердечник винта, вокруг которого намотана резьба. Резьба прорезает канавки в материале по мере того, как винт ввинчивается глубже, что позволяет ему надежно захватывать материал. Эта рукоятка предотвращает вытягивание винта, скрепляя заготовки вместе.

Резьба и хвостовик

Винты бывают с частичной или полной резьбой. Частичная заправка указывает на то, что нить останавливается в какой-то точке на стержне, не доходя до головки. Напротив, винты с полной резьбой имеют резьбу, покрывающую весь стержень.

Шурупы для дерева могут иметь крупную или мелкую резьбу. Крупная резьба лучше подходит для мягкой древесины и фанеры, а тонкая – для твердой древесины. Общее эмпирическое правило заключается в том, что более грубые нити подходят для более мягких материалов, так как они с большей вероятностью будут трескаться или трескаться.

Шурупы различаются по длине и диаметру, причем более длинные шурупы обычно имеют больший диаметр.

Типы привода шурупов по дереву

Головки шурупов состоят из двух компонентов: формы и привода. Привод определяет тип отвертки, необходимой для установки винта. В некоторых шурупах для дерева используется шлицевая головка, часто называемая плоской головкой, в зависимости от типа необходимой отвертки. Установка этих винтов требует большого терпения, поскольку они плохо работают с дрелями или ударными шуруповертами. Однако они по-прежнему широко используются, поскольку исторически это были первые широко распространенные типы винтов, и их легко изготовить.

Затем привод Philips, запатентованный Генри Филипсом в 1930 году. Этот привод имеет форму + и бывает разных размеров. При установке одного из этих винтов убедитесь, что биты отвертки соответствуют размеру винта, поскольку они плохо работают при использовании диска неправильного размера.

Далее квадратный хвостовик. Эта головка винта имеет квадратное отверстие в верхней части, которое подходит для наконечника отвертки квадратной формы. Здесь размеры винтов и отверток должны идеально совпадать, чтобы это работало хорошо. Преимущество этих квадратных приводов заключается в том, что они хорошо работают с дрелями и ударными шуруповертами, поскольку редко проскальзывают.

Наконец, звездочка или Torx похожа на квадратную, за исключением того, что отверстие в головке винта имеет форму звезды. Они идеально подходят для проектов, требующих очень тугого крепления, поскольку они могут выдерживать большой крутящий момент. Винты Stardrive обычно доступны в премиальном качестве, гарантируя, что они не сломаются при чрезмерной затяжке.

Головка шурупа по дереву

Головки шурупов обычно бывают одной из двух форм: плоской или закругленной. Винты с плоской головкой не обязательно совпадают с винтами с плоской головкой (винты со шлицем, которые подходят для отвертки с плоской головкой).

Шурупы с потайной головкой и плоской головкой могут иметь любой привод и являются наиболее распространенными шурупами для деревообработки, поскольку они обеспечивают чистую и аккуратную поверхность. Эти винты обычно имеют скошенную головку, которая погружается в древесину, позволяя поверхности головки быть на одном уровне с поверхностью дерева. Эта отделка заподлицо достигается одним из двух способов: вкручиванием шурупа в древесину до тех пор, пока он не станет заподлицо, или зенкерованием поверхности пилотного отверстия. Последний, как правило, более аккуратный, но обычно достаточно первого варианта. Это зависит от желаемой эстетики, так как второй вариант, как правило, более аккуратный.

Шурупы с полукруглой или полукруглой головкой имеют неглубокую или выпуклую головку и не утопают в древесине, как шурупы с плоской головкой. Они обычно используются при креплении других материалов, таких как пластик или металл, к дереву таким образом, чтобы вы не зенковали.

Прочие шурупы по дереву

Некоторые другие типы шурупов, которые можно использовать для работ по дереву, но которые не обязательно обеспечивают такое же качество отделки, включают шурупы для гипсокартона и универсальные шурупы.

Шурупы для гипсокартона, как правило, дешевле и часто используются во временных проектах или не требуют высококачественной эстетической отделки. Однако они не прочные и могут сломаться, особенно если попытаться вбить их в твердую древесину.

Напротив, многоцелевые винты, как правило, дороже, но они самонарезающие, высококачественные и очень универсальные. Эти винты подойдут почти для всех проектов.

Существуют также шурупы с квадратным подголовком, болты с квадратным подголовком и структурные шурупы, используемые для тяжелых столярных и строительных работ.

Шурупы по дереву и шурупы для листового металла

Шурупы для дерева и шурупы для листового металла обычно являются саморезами, что устраняет необходимость в направляющем отверстии.

Шурупы по дереву обычно имеют более крупный шаг и резьбу, чем шурупы для листового металла. Это обеспечивает лучшее проникновение в хрупкую древесину, склонную к растрескиванию. Напротив, винты для листового металла обычно имеют мелкую резьбу, что обеспечивает лучшее сцепление с ковким металлом, в котором они используются.

Шурупы для листового металла, как правило, короче шурупов по дереву, хотя на рынке доступны некоторые крошечные шурупы. В то время как шурупы по дереву обычно имеют плоские скошенные головки, которые обеспечивают ровную поверхность, шурупы для листового металла имеют куполообразные головки, выступающие над поверхностью.

Аргументация здесь практичная: в деревообработке обычно нужна аккуратная, чистая эстетика, отсюда и винты с потайной головкой. Листовой металл, как правило, намного тоньше дерева, поэтому места для зенкования винтов не так много, отсюда и выступающая куполообразная головка.

Можно ли использовать шурупы для листового металла для дерева?

Да, для дерева можно использовать шурупы для листового металла. В некоторых случаях их может быть недостаточно для выполнения поставленной задачи, но, как правило, они справляются с задачей в крайнем случае. Однако, когда вы работаете с мягкой древесиной, будьте осторожны при выборе шурупов для листового металла. Тонкая резьба шурупов для листового металла может привести к растрескиванию мягкой и хрупкой древесины.

Назад к содержанию

Что такое металлический винт?
- Три типа металлических винтов
Что такое винт для листового металла?
- Головка винта
- Головка
- Из чего состоит винт для листового металла?
Саморезы и саморезы
- Саморезы
- Что такое саморезы?
Что такое шуруп?
- Резьба и хвостовик
- Типы привода шурупов по дереву
- Головка шурупа по дереву
- Другие шурупы по дереву
Шурупы по дереву и шурупы для листового металла
- Можно ли использовать шурупы для листового металла для дерева?

Главная » Деревообработка

Шурупы для листового металла | Саморезы

Винты для листового металла с плоской головкой Phillips

Все варианты продукции

18-8 Нержавеющая сталь

Нержавеющая сталь 316

Черный оксид 18-8 Нержавеющая сталь с квадратной головкой

9 Оцинкованный лист 90 Винты

Все варианты продукта

18-8 из нержавеющей стали

316 316 Очищенная сталь

Цинковая сталь

Винтовые винты с листовым металлом гаечного векселя

Варианты продукта

18-8 Heanless Steel

Phillip Сверлильные винты

Все варианты продукции

410 Нержавеющая сталь

Оцинкованная сталь

Ultra Stainless™

Самонарезающие винты с полукруглой головкой и звездообразным приводом

Все варианты продукта

410 нержавеющая сталь

квадратная кастрюля.

Варианты продукта

410 Нержавеющая сталь

Шурупы для листового металла с полукруглой головкой со звездочкой

Все варианты продукта

18-8 из нержавеющей стали

Phillips Торсс Винты листового металла

Все варианты продукта

18-8 из нержавеющей стали

316 Сталовая сталь

Все варианты продукта

18-8 Нержавеющая сталь

Гаечный ключ с полукруглой головкой Шурупы для листового металла

Все варианты продукта

18-8 Нержавеющая сталь

Phillips Modified Truss Head Lath Screws

All Product Options

305 Stainless Steel

Phillips Modified Truss Head Self Drilling Screws

All Product Options

410 Stainless Steel

Zinc Plated Steel

Phillips Винты с овальной головкой для листового металла

Все варианты изделий

18-8 Нержавеющая сталь

Нержавеющая сталь 316

Стальная сталь с цинкой

Склепоновый овальный листовой листовые винты

Варианты продукта

18-8 из нержавеющей стали

Phillips Блинные головки.

Саморезы с цилиндрической головкой
