Какой дымоход лучше для твердотопливного котла

Автономная система отопления – это не только удобно, но и выгодно, с учетом постоянного повышения тарифов. Если рассматривать подходящие агрегаты для нагрева воды, то первое место на сегодняшний день занимают твердотопливные котлы. Они отличаются простотой обслуживания и установки. Однако установка твердотопливного котла требует соблюдения правил по СНиПу, одним из которых является выбор дымохода на основе зафиксированных нормативов. Какой дымоход лучше выбрать для твердотопливного котла, и какие виды их существуют?

Для чего нужен дымоход

Твердотопливный котел – это устройство, которое направлено на выработку теплоэнергии предельно высокой температуры. Топливом для такого котла служит уголь или дрова. В результате сгорания топлива вырабатывается большое количество сажи и отходящих газов, которые нужно выводить наружу. Именно для этого и нужен дымоход. Однако помимо технических характеристик твердотопливных котлов при планировании отопительной системы нужно отдельно рассмотреть и способ дымоотведения, так как дымоходов различают несколько видов. Правильно подобранный дымоход позволит не только наладить процессы вывода результатов сжигания топлива, но и увеличит срок службы отопительного оборудования, повысит эффективность работы системы и сделает ее безопасной.

Виды дымоходов для твердотопливного котла

Дымоходов различают несколько видов. Давайте разберемся, чем они отличаются и какой дымоход для твердотопливного котла подходит больше по всем параметрам.

Металлические

Металлические дымоходы в современном мире встречаются все чаще благодаря высокой прочности и доступной цене. Металлическая труба имеет круглое сечение. Металлические дымоходы по техническим характеристикам очень хорошо подходят для обеспечения правильной работы твердотопливных систем обогрева. Они даже превосходят огнеупорный кирпич как по максимальной рабочей температуре, так и по предотвращению образования налета.

Отдельно стоит остановиться на сечении канала. Круглая форма дымохода без гофрирования и переломов препятствует оседанию конденсата, сажи и отходных газов. Металлические трубы обладают небольшим весом, просты в установке и удобны в эксплуатации. Их легко чистить, а благодаря хорошей тяге котел работает с большей эффективностью. Металлические дымоходы могут быть выполнены из следующих металлов: оцинкованной, нержавеющей стали и черного металла.

• Дымоход из черного металла не является предпочтительным для продуктивной работы твердотопливного котла, так как труба из такого материала не способна противостоять кислотам. Кислоты образуются в результате горения и накопления конденсата. А если рабочая температура достигает предельно высоких температур, то долговечность таких конструкций снижается в 2 раза. Поэтому они могут стать временным решением или при нерегулярном использовании котла.
• Дымоход из оцинкованной стали по сравнению с трубой из черного металла лучше себя проявляет и противостоит коррозии. Они менее подвластны агрессивной среде переработанного топлива, однако и не сильно устойчивы к высокой температуре при сгорании. Максимально высокий показатель при эксплуатации не должен превышать 450 градусов. Если применить данное значение к котлам на твердом топливе, то они работают на более высоких температурах, что говорит о невозможности их применения.

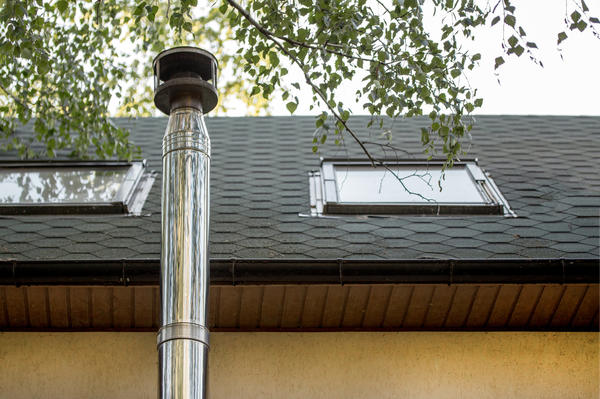

• Дымоход их нержавеющей стали является лучшим решением для твердотопливных агрегатов. Они хорошо справляются с высокой температурой (до 1000 градусов), выдерживают агрессивное воздействие коррозии и отличаются длительным сроком службы.

Керамические и стеклянные

Стеклянные и керамические дымоходы не имеют конкурентов. Они очень прочны и долговечны. На них не действуют кислоты и свойства коррозии, а благодаря идеально ровной и скользкой поверхности они легко очищаются и грязь практически не оседает на внутреннюю поверхность труб либо самостоятельно стекает вниз. Эксплуатация не создает дополнительных проблем, а керамика и прочное стекло хорошо сочетается в работе с твердотопливным котлом. Они выдерживают температуру до 1200 градусов, это максимум по сравнению с другими дымоходами. Кроме того, при работе на такой большой мощности остатки от топлива практически не остаются, что означает более эффективную работу котла, а высокая температура выжигает золу.

Керамические и стеклянные трубы являются лучшим вариантом в качестве дымохода для твердотопливного котла, однако не все могут позволить себе подобный вид конструкций из-за высокой стоимости.

Асбоцемент

Несмотря на невысокую стоимость асбоцементных дымоходов, использовать их для подключения к твердотопливному котлу категорически запрещается. Это связано в первую очередь с тем, что они не выдерживают температуры свыше 350 градусов и начинают растрескиваться. Поэтому технические характеристики асбоцементных дымоходов не приемлемы в работе котла, где температура при сжигании топлива может превышать предельно допустимые значения в несколько раз. Результатом нарушения данных рекомендаций может послужить взрыв трубы.

Где тогда может подсоединяться асбоцементная труба? Ее можно свободно подключить к пиролизному оборудованию либо к котлам с низкой температурой горения. Сюда обычно относят автоматический газогенераторный котел, где газы не сразу направляются в отводящую трубу, а сначала проходят дополнительный контур, где их температура снижается в разы. Однако дымоход потребуется укрепить кирпичом.

Кирпичные

Как ведет себя кирпичный дымоход вместе с твердотопливным котлом? Под действием высокой температуры при сгорании топлива кирпич очень сильно нагревается и долго удерживает тепло, даже когда котел перестал работать. Ввиду того, что дымоход долго остывает, внутренняя поверхность трубы накапливает конденсат, который впоследствии смешивается с горящими кислотами и несгораемой золой. В результате образуется целый ряд химических соединений. Они откладываются на шероховатой поверхности кирпичного дымохода и в отверстиях. Результатом становится медленное разрушение трубы, что приводит не только к ухудшению ее эксплуатационных характеристик, снижению тяги, но и уменьшает эффективность работы котла. Таким образом, кирпичного дымохода хватит на непродолжительный период, да и к тому же его невозможно очистить от продуктов сгорания.

Какой дымоход лучше

Если вы стоите перед выбором и не знаете, какой из дымоходов лучше, тогда нужно сравнить ряд эксплуатационных характеристик.

• Показатель тяги.
• Степень пожарной безопасности.
• Теплоизоляционные качества.
• Количество образования конденсата.
• Воздействие коррозии.
• Максимально допустимое значение по температуре.

Если основываться на вышеописанных характеристиках каждого материала для дымохода, то с уверенностью можно сказать, что для твердотопливных котлов идеально подходит керамическая или стеклянная труба. Но ввиду их высокой стоимости есть хорошая альтернатива, которая не сильно уступает по показателям, но доступна по цене – это труба из нержавеющей стали. Что касается кирпичных дымоходов, то они со временем приходят к нарушению целостности канала и ухудшают качество работы отопительной системы.

Дымоходы для твёрдотопливных котлов должны соответствовать нормативам, изложенным в СНиП и правилам пожарной безопасности.

Итак, какой дымоход считается хорошим для твердотопливного котла? На основе нормативных требований он должен обладать следующими свойствами:

• Круглое сечение канала.
• Способность выдерживать температуру от 350 до 1000 градусов.
• Быстрый прогрев и выход котла на рабочий режим.
• Высокая стойкость к химическим соединениям от продуктов сгорания и коррозии.

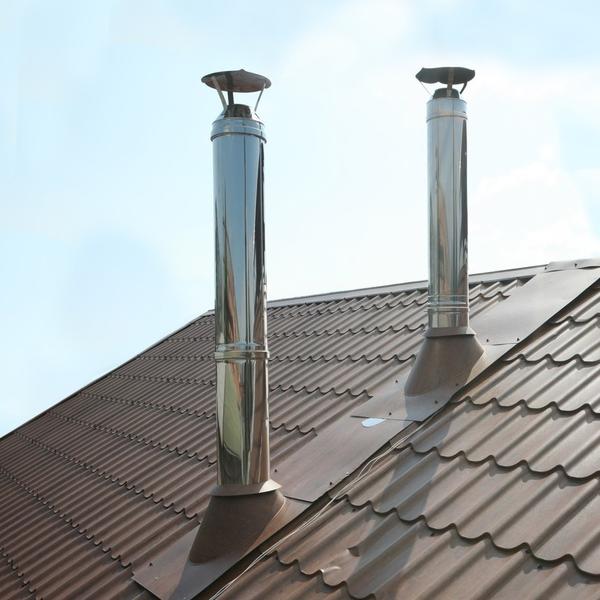

Под все вышеперечисленные параметры подходят дымоходы из нержавеющей стали и керамики. К примеру, металлические трубы не только долговечны, но и просты в монтаже, они значительно легче и могут быть установлены самостоятельно. И тот, и другой виды идеально подходят для работы с высокой температурой, достаточно стойки к отложениям и обеспечивают хорошую тягу. Поэтому ориентируйтесь на свой бюджет и дополнительные требования.

Другие требования к дымоходным трубам

Дополнительные требования к дымоходам, кроме установленных норм в СНиП, также зафиксированы в правилах пожарной безопасности. Нормы связаны с высотой, диаметром и сечением труб, от чего напрямую зависит качество эксплуатационных характеристик отопительной системы: тяга, скорость прогрева, количество конденсата, мощность котла, прочее. Ознакомьтесь с основными положениями перед установкой дымохода:

• Материал дымохода должен выдерживать температуру отходящих газов от 350 до 1000 градусов.
• Чем ровнее и уже диаметр сечения, тем лучше в нем тяга, причем это абсолютно не влияет на скорость, а только на объем дымовых газов.
• Отсутствие горизонтальных участков, углов, изгибов и неровной поверхности трубы, которые сказываются на скорости отходящих газов.
• От типа сечения зависит мощность тяги. Для твердотопливных котлов подходит овальный или круглый тип сечения.
• Высота трубы зависит от диаметра дымохода – чем шире канал, тем следует выше поднимать трубу. При соблюдении этого правила создается хорошая тяга.

Также отдельно необходимо учесть взаимосвязь диаметра трубы и мощности твердотопливного котла. Данные параметры представлены в технической документации на оборудование. Там указан минимальный размер диаметра внутреннего канала дымоотводной трубы. Также целесообразно оценить пропускную способность канала перед установкой дымохода. Но здесь лучше всего обратиться за помощью к специалистам. При необходимости они произведут проверку и других нормативов.

Рекомендации по выбору марки дымоходной системы

Итак, мы определились, что лучше всего выбирать дымоходы из нержавеющей стали или керамики. Они отлично работают в комплексе с твердотопливными котлами. Сегодня на рынке представлено большое разнообразие котлов как от отечественных фирм, так и зарубежных. Но понятно, что продукция от европейских производителей сильно превосходит. Тем не менее, мы выделили четыре основные торговые марки, которые изготавливают дымоходы. В них сочетается цена и качество.

Effe2

Широкий ассортимент керамической продукции, предназначенной как для котла на твердом топливе, так и для газового агрегата. Устройство дымохода от торговой марки «Effe2» идеально подходит для топки дровами и пеллетами, а благодаря легкости конструкций предварительно не требуется закладка фундамента.

Schiedel

Австрийский производитель, который выпускает качественные керамические и нержавеющие дымоходы. И тот, и другой варианты обладают хорошими теплоизоляционными показателями и отличаются высоким уровнем сопротивления к коррозии. Schiedel считается лучшим среди стран СНГ и зарекомендовал себя как надежный поставщик.

Вулкан

Отличается металлическим ассортиментом продукции высокого качества. Здесь вы можете выбрать подходящие сэндвич-трубы из нержавеющей стали для дымоходов с вертикальным подключением.

Балтвент

Российская торговая марка, которая существует на рынке данных товаров уже несколько лет. Отличительной особенностью ТМ Балтвент являются утепленные сэндвич-трубы для дымоходов. Главным преимуществом такой продукции является разработка различных конструкций с учетом отдельных особенностей дымохода или отопительной системы.

Сейчас нет проблем с выбором дымоходов, которые будут идеально подходить для котла на твердом топливе. Большой ассортимент представляют различные конструкции, которые отличаются не только сечением, материалом и ценовой политикой, но и рядом технических характеристик. Конечно, европейские производители отличаются по стоимости от отечественных, но и в работе себя зарекомендовали намного лучше. Поэтому выбирайте качественный товар, а установку доверьте специалистам.

Правильный дымоход для твердотопливного котла своими руками: материалы и инструкция

Сразу после монтажа твердотопливного котла следует начинать создание системы для выброса газа и дыма. Выполнение этой работы можно поручить наемным мастерам, но это будет стоить денег. Самостоятельный монтаж позволит не только сэкономить, но и полностью разобраться в устройстве дымохода, что полезно для его дальнейшей эксплуатации и обслуживания.

Заказать или сделать дымоход для твердотопливного котла своими руками – что выгоднее?

Дымоход своими руками

Ответ на этот вопрос не так очевиден, как кажется. По конструкции твердотопливные котлы имеют сходство с обычными печками. И может показаться, что устройство дымохода для него – простая задача. Не стоит поддаваться этому заблуждения. Для качественного отвода продуктов горения необходима продуманная, прочная и надежно выполненная конструкция. Пренебрежение этими правилами недопустимо, потому что от этого зависят жизни людей, живущих в помещении. Неплотная стыковка материалов или конструкционные ошибки ведут к проникновению внутрь опасного для здоровья угарного газа.

Поэтому при отсутствии навыков печного монтажа столь ответственную работу разумнее поручить профессионалу. При наличии опыта и уверенности в собственных силах можно провести монтаж своими руками. Однако расчет дымоходов для твердотопливного котла лучше заказывать в профильной организации.

Устройство дымохода

Устройство дымохода

Независимо от применяемого для монтажа материала, все дымоходы для твёрдотопливных котлов конструктивно схожи. Система дымоудаления состоит из одинаковых функциональных компонентов:

• Дымоход. Цилиндрический или прямоугольный участок, через который из котла выводятся продукты горения. Должен изготавливаться из прочного и устойчивого к нагреву материала.
• Сборник конденсата. Из курса физики все помнят, что разогретый воздух при соприкосновении с холодной поверхностью образуется на ней конденсат – небольшие скопления влаги. Чтобы капли воды не стекали в котел, дымоход нужно оборудовать средством для их удаления из системы. Сборник конденсата оборудуется в нижней его части, который не контактирует с котлом напрямую, а соединяется через тройник.
• Шибер – заслона для прекращения подачи воздуха в систему из котла. Шибер необходим для экономной работы – чтобы после прекращения работы котла блокировался выход теплого воздуха во внешнюю среду.

Это типовая дымоотводная схема. При работе с конкретными материалами она может иметь небольшие отличия и дополнения. К примеру, стальные дымоотводы оснащают компенсатором линейной деформации. Он отвечает за герметичность и надежность системы, потому что постоянные циклы нагрева и охлаждения ведут к расшатыванию дымохода. Это снижает плотность состыковки компонентов.

Правила монтажа

• Пожаробезопасность должна быть самым главным ориентиром работы при возведении дымоотводной конструкции для твёрдотопливного котла. Расстояние от стен дымохода до других поверхностей должно быть не меньше 38 см. При строительстве дымохода внутреннего типа нужно предельно внимательно изолировать места, в которых он проходит сквозь перекрытия.
• Стенки не должны быть уже 10 см, включая изоляцию.
• Высота напрямую влияет на эффективность выведения газов и силу тяги в дымоотводной системе. Нужно, чтобы верхняя точка дымохода находилась на расстоянии не меньше метра относительно кровли.
• Точный расчет площади внутреннего сечения. Надо, чтобы эта величина оставалась постоянной на всем протяжении дымоотвода во избежание снижения КПД.
• Максимальная длина горизонтальных участков в системе – 1 м.
• Конструкция обязательно должна иметь сборник конденсата и дверки для технического обслуживания.

Как рассчитать диаметр дымохода для твердотопливного котла

Высота, м.	Отношение сечений топочного отверстия и дымовой трубы
Цилиндрическая труба	Квадратная труба
4-8	0,83	0,72
8-12	1	0,9
12-16	1,12	1
16-20	1,25	1,1



Требования к дымоходу

Требования к дымоходу

Прежде чем приступать к постройке дымоотвода, мы рекомендуем основательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит строгие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии таких сведений (или при полной уверенности в своих навыках) можно строить его, выбирая материал на своё усмотрение. Ключевые требования, которые нельзя игнорировать:

1. Для эффективного выведения газа дымоход должен иметь наиболее вертикальную конструкцию.
2. Площади поперечных сечений трубы и отводящего патрубка котла должны быть как минимум равными, а лучше, если первая будет больше второй.
3. Обязательно нужен дефлектор (оголовок).
4. Если материал крыши легко воспламеняем, система надо в обязательном порядке оснастить искрогасителем.
5. Дефлектор нужно монтировать в зоне ветрового подпора.

Как определить зону ветрового подпора? Найдите высшую точку ближайшей преграды, изменяющей направление воздушных масс. Это может быть дерево, соседнее здание, конек кровли. От этой точки необходимо провести к дымоходу прямую линию под углом в 45˚. Все, что находится под ней, будет входить в пространство ветрового подпора. При определенном направлении ветра воздух из этой зоны нарушает тягу, усиливает её (увеличивается расход топлива, падает КПД котла), или вовсе делает её обратной.

Дымоход собирается очень просто, поочередной вставкой его элементов друг в друга. Но этот монтаж разделяют на два способа:

• По конденсату. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, которая не оснащена сборником испарений.
• По дыму. Детали конструкции соединяются в соответствии с тем, куда движется газ.

В системах со сборником конденсата часть конструкции собирается по первому принципу, а остаток – по второму.

Сила тяги

Сила тяги

Известно, что на интенсивность выведения и сброса нагретого дыма и газа во внешнюю среду непосредственно влияет тяга. Это – ключевая характеристика дымоотводной системы, демонстрирующая коэффициент её полезного действия. На силе тяги сказывается поперечное сечение дымохода, диаметр и высота:

• чем уже верхняя часть, тем скорее выходит газодымовая масса;
• ускорить тягу помогает минимизация наклонных или горизонтальных частей и ответвлений, то есть создание как можно более вертикального дымоотвода.

Определение эффективности

Причина малого КПД – неверная сборка системы, слабая стыковка компонентов. В большинстве случаев эти ошибки заметны на момент сборки, поэтому легко устраняются. Иначе для устранения недостатков приходится демонтировать собирать дымоход снова.

Признак высокого КПД – заметный гул в трубах, сопровождающий работу котла. Скорость выведения дыма регулируется с помощью шибера, частично перекрывающего дымоход.

Виды дымоходов

Дымоход из кирпича

Дымоход из кирпича

Классический вариант, который применялся с древних времен и сохранил актуальность в наши дни. Кирпичный дымоход имеет смысл сооружать только для котла, имеющего большой коэффициент полезного действия. Существенная часть энергии уходит на нагрев толстых стенок из материала. Система, построенная на котле со слабым КПД, в этом случае будет иметь очень плохой отвод газа.

Преимущества:

• Кирпич термоустойчив, он выдерживает прохождение продуктов горения, нагретых до +900˚C.

Недостатки:

• Разрушаемость. Накопление сажи и оседание конденсата на стенках дымохода приводит к тому, что кирпич трескается и скалывается. Для решения этой проблемы внутрь кирпичной трубы вставляют стальную.

Правила возведения

Правила возведения

Для надежной постройки такого дымоотвода нужно четко понять суть процессов и разбираться в схеме укладки кирпича. Насадную трубу нужно делать вперевязку, в строгом соответствии со схемой кладки. Эта часть по высоте не должна подниматься выше верхнего края 5-7 ряда кирпича.

Затем нужно сделать распушку. Это значит, что внешний периметр дымохода увеличивается, а внутренний остается прежним. Распушка очень важна, потому что обеспечивается теплоизоляцию системы, то есть непосредственно сказывается на КПД. То, сколько рядов кирпича укладывается в районе распушки, диктуется толщиной перекрытия между этажами. Однако после подъема на верхний этаж, нужно поднимать распушку не меньше чем на 1-2 ряда относительно пола.

Затем сооружается стояк. Его ведут через последний этаж, после чего он увеличивается на 0,5 кирпича по мере приближения к крыше. Этот участок системы называется «выдрой». Он самый широкий и строится из 8-9 рядов. Выдра нужна для тепловой изоляции канала выведения дыма и предотвращения попадания мусора или погодных осадков внутрь помещения. Последний шаг в постройке выдры – создания пологого ската из цемента, переходящего в трубную шейку. Размеры шейки и стояка одинаковы.

Шейка укладывается из 6-7 рядов кирпича, а после нее строится оголовок из 2-3 рядов. Поверх дымохода следует поставить колпак для защиты от дождя, снега и мусора. Для подробного рассмотрения порядка возведения кирпичного дымохода рекомендуем посмотреть видео.

Дымоход из стали

Дымоход из стали

Эти дымоходы изготавливаются из обычной стали или нержавейки. Из-за более длительного срока службы второй вариант гораздо более востребован. Конструкции из обычной стали служат, как правило, от 3 до 5 лет.

Преимущества материала:

• Термоустойчивость. Сталь устойчива перед горячими дымовыми и газовыми массами (до 700˚C).
• Стойкость к влаге. Это значит, что конденсат не влияет на долговечность и надежность системы.
• Доступная цена.

В отличие дымоходов из стекла или кирпича, стальные можно дополнять некоторыми деталями по ходу эксплуатации. Для монтажа системы дымоудаления подходит нержавеющая сталь марок 321, 316 и 316L.

Дымоход из сэндвич-панелей

Дымоход из сэндвич-панелей

Хороший, но не самый выгодный материал для возведения дымоотвода. Становится все более востребованным, особенно в монтаже наружных систем дымоудаления. Имеет плюсы, но, естественно, не лишен недостатков.

Преимущества материала:

• панели оснащаются жаропрочной прослойкой и теплоизоляционным материалом еще на этапе производства;
• конструкция компактна и легко собирается;
• эксплуатация этих труб не сопровождается образованием конденсата;
• гладкая внутренняя поверхность создает турбулентность, которая ускоряет вывод дыма и газа, а также препятствует оседанию сажи на стенках;
• материал пожаробезопасен.

Недостатки:

• дымоход из сэндвич-панелей значительно дороже аналогов;
• срок службы конструкции составляет, в среднем, 10-15 лет;
• постепенно соединения становятся менее плотными.

Керамический дымоход

Керамический дымоход

Считается лучшим выбором для создания безопасных, долговечных и надежных дымоходов для твердотопливных котлов. Включает в себя три слоя:

• внутренний – керамическая труба;
• средний – утепляющий слой из невоспламеняемой минеральной ваты;
• внешний – каркас из огнеупорного кирпича.

Плюсы:

• устойчивость к газодымовому потоку с температурой до +900˚C;
• зеркальная поверхность внутренних стенок не накапливает сажу;
• на стенках не образуется конденсат;
• материал не ржавеет под воздействием влаги;
• дымоход из керамики подходит для котлов, работающих на любом топливе;
• монтаж выполняется легко и оперативно;
• у компонентов конструкции мало швов, чем обеспечивается высокая герметичность даже после долгой эксплуатации;
• керамические дымоходы служат не меньше 30 лет.

Стеклянный дымоход

Стеклянный дымоход

Дымоходы из этого вида материала лишь недавно появились на российском рынке и еще не успевали завоевать популярность или широкую известность. Среди преимущества материала можно отметить долговечность, прочность, жаростойкость и особенный внешний вид. Единственный, но очень заметный минус – очень высокая стоимость.

Дымоход для твердотопливного котла своими руками

Содержание:

1. Особенности обустройства дымохода
2. Конструкция дымоотводного канала для твердотопливного котла
3. Основные требования к дымоходным каналам
4. Монтаж дымохода
5. Кирпичный дымоход для твердотопливного котла
6. Стальной дымоход
7. Сэндвич-дымоход

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

• внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
• диаметр дымохода;
• длина разгонного сектора;
• способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

Конструкция дымоотводного канала для твердотопливного котла

Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

1. Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
2. Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
3. Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.
4. Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

1. Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
2. Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Специалисты рекомендуют с особым вниманием выбирать место для монтажа зонта. Он устанавливается в области ветрового подпора. Найти эту зону можно следующим образом: выберите точку, которая располагается ближе всего к вершине дымоходной трубы (это может быть конек крыши), и мысленно прочертите отрезок, соединяющий выбранную точку с линией горизонта под углом 45°. Зонт следует располагать выше получившегося отрезка.

Монтаж дымохода

Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

Сделать это можно двумя разными способами:

• По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
• По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

Кирпичный дымоход для твердотопливного котла

Трубы из кирпича подходят только для высокопроизводительных отопительных систем с большим КПД. Связано это с физическими особенностями материала: он очень медленно нагревается (это объясняется толщиной кирпича), а значит, выведение дыма у котла с небольшой производительностью будет крайне медленным и слабым.

Очевидное достоинство кирпичного дымохода — высокий показатель термоустойчивости — такая система дымоотведения легко выдержит нагрев до 900°С.

Говоря о недостатках следует упомянуть быстрое разрушение — внутренняя поверхность кирпичного канала быстро накапливает сажу и конденсат, которые способствуют образованию сколов и трещин. Чтобы предотвратить эту проблему, вы можете вложить внутрь кирпичного дымохода еще один — стальной.

Конструкция кирпичного дымохода

Специалисты компании «Теплодар» не рекомендуют монтаж кирпичных дымоходов с твердотопливными котлами бренда. Для наших отопительных систем больше подходят стальные дымоотводные каналы. Именно о них мы расскажем ниже.

Стальной дымоход

Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

• высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
• минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
• доступная цена;
• моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Специалисты компании «Теплодар» рекомендуют для наших отопительных систем стальные дымоотводные каналы.

Сэндвич-дымоход

Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

1. Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.
2. Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
3. Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.

Конструкции сэндвич-дымоходов удобны в эксплуатации и совместимы со всеми типами отопительных систем.

В ассортименте интернет-магазина «Теплодар» представлены все основные элементы и комплектующие, которые могут понадобиться вам при монтаже дымохода. Мы реализуем конструкции из нержавеющей стали, как одностенные, так и двустенные (сэндвич-дымоходы).

В наличии всегда представлены дымоотводные каналы различного диаметра (90, 115, 150, 200 и 280 мм).

Чтобы подобрать нужный комплект для сборки дымохода или уточнить требования для монтажа конкретной модели, вы можете обратиться к менеджерам нашего интернет-магазина и получить бесплатную консультацию.

Выполнить самостоятельный монтаж дымохода не так сложно, если учесть все нюансы описанные в статье. Если же вы сомневаетесь, что сможете самостоятельно сконструировать и собрать дымоход, обратитесь к профессиональным монтажникам. Наши советы и рекомендации помогут вам оценить результат их работы.

Как правильно сделать дымоход для твердотопливного котла

Один из важных элементов твердотопливного котла — дымоход. Соблюдение всех правил его монтажа — залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания. Поэтому в продолжение темы установки твердотопливного оборудования, в которой шла речь об устройстве котельной, рассмотрим, как правильно сделать дымоход для твердотопливного котла.

Дымоход котла — не для Санта-Клауса

Всем известно, что новогодне-рождественский персонаж Санта-Клаус проникает в дом, чтобы порадовать ребятню подарками, через дымоход.

Дымоход котла — это не для Санта Клауса

Однако при устройстве дымовой трубы для котла нужно обращать внимание не на создание удобств для толстого старика в красной тужурке, чтобы он с комфортом протаскивал мешок с подарками, а на технические рекомендации производителя котла и Правила пожарной безопасности. Основным документом, регламентирующим устройство дымоходов, служит СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование», введённый взамен СНиП 2.04.05-91.

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а твердотопливные котлы в большинстве своём используют естественную, то есть их функционирование не слишком отличается от работы обыкновенной печи. А значит, правильное устройство дымохода — важная составляющая процесса монтажа оборудования.

Дымоход газового котла: требования по монтажу отличаются

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип действия которого основан на сжигании твёрдого топлива, размеры дымохода (а именно его сечение и высота) имеют первостепенное значение.

Сечение

Производители на своих приборах делают патрубок дымохода именно такого, а не иного размера не потому, что им так захотелось, на складе в наличии были трубы этого диаметра или так у котла более изящный дизайн. Сечение дымохода зависит от объёма камеры сгорания и устройства котла. Поэтому не стоит пренебрегать величинами, заданными инженерами, и заужать или расширять дымовой канал.

Диаметр дымохода зависит от устройства котла

Если внутренний размер дымового канала окажется меньше, чем требуется, продукты сгорания не будут успевать удаляться, и отопительный прибор начнёт дымить, а пламя — гаснуть. Это как вход в метро в час-пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и в случае, если дымоход значительно шире, чем нужно: поверхностные слои ламинарного потока дымовых газов по краям в излишне свободном пространстве начнут завихряться — возникает турбулентность.

Возникновение турбулентных завихрений при переходе струи газа в расширяющуюся полость. Фото с сайта health.totalarch.com

Турбулентные завихрения тормозят основной поток газов, как следствие — опять плохая работа теплогенератора и дымление. В крайнем случае, если по какой-то причине нет возможности установить дымоход требуемого сечения, параметры можно изменять в меньшую или большую сторону в пределах 5-10% от рекомендованных. Причём предпочтительнее — всё-таки в большую.

Правильно устроенный дымоход — эффективная работа оборудования

Высота

Второй важный параметр — высота дымохода. Тяга в трубе дымового канала образуется из-за разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, как и сечение, зависит от модели котла, его мощности и особенностей конструкции, поэтому обязательно указывается производителем в паспорте изделия, например, в виде минимально допустимого значения.

Рассчитывая высоту трубы, учтите, что кроме технических параметров котла, на его бесперебойную работу влияет также конкретное место расположения дома (преобладающие ветра, рельеф местности) и погода за окном. Летом и в дождливую пору тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высота может оказаться недостаточной.

Как правило, стандартные модели котлов требуют минимальной высоты трубы не менее 5 м. Такая длина обеспечивает необходимое для возникновения тяги разряжение.

Высота трубы относительно конька

На работу котла влияет и расположение рядом с трубой выступающих элементов, например, конька крыши. Высокие конструкции могут создавать ветровой подпор, ухудшающий или вовсе опрокидывающий тягу. Рекомендации относительно высоты трубы над коньком можно узнать из публикации Как правильно установить твердотопливный котел в деревянном доме. Если труба дымохода имеет большую высоту над кровлей (выше 1200 мм), необходимо устройство растяжек, надёжно фиксирующих конструкцию дымохода.

Высокая дымовая труба должна быть надёжно зафиксирована. Фото с сайта trubamaster.ru

Аккуратнее на поворотах

Силу тяги можно потерять и на поворотах: чем их больше и они круче, тем эта сила меньше, а значит, котлу тяжелее удалять продукты сгорания — он хуже работает. Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант — это вертикальный дымоход. Правда, в реальности это условие обычно сложно выполнить.

Проектируя расположение дымового канала, постарайтесь свести к минимуму повороты трубы — их должно быть не более трёх. Если без них обойтись невозможно, предпочтительнее делать загибы канала под углом меньше 90°.


Разгонный участок дымохода. Фото с сайта sovet-ingenera.com

Если без углов или горизонтальных участков устроить дымоход не получается, обязательно сделайте разгонный участок — вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла. Разгонный участок поможет установить тягу, а далее дым уже будет уходить «по накатанному» пути.

Само собой, все элементы должны иметь надёжное крепление к опоре и герметичное соединение между собой. Какой бы ни был выбран материал для устройства дымохода, совокупный вес трубы весьма значителен, поэтому она не должна опираться на котёл. Монтаж дымохода нужно производить с опорой на специальные консоли.

Каждому своё место

Если в доме устанавливается несколько теплогенерирующих приборов, то для каждого устройства требуется смонтировать отдельный дымоход, или подключение их должно производиться через общий компенсирующий коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

Каждому дымоходу своё место

Не стоит выводить дымоотводящий канал в систему вентиляции. Устраивать трубу дымохода следует так, чтобы её выход находился выше вентиляционной трубы, а также размещался на определённом расстоянии от окон — не менее 400 мм.

Зачем дымоходу «шуба»

Труба дымохода может проходить внутри помещения, в стене или по наружной стороне стены.

Труба дымохода, проходящая по наружной стене дома

В случае, если дымовой канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы. Охлаждаясь, дымовые газы замедляют своё движение, а значит, ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

Для дымоходов лучше использовать трубы с теплоизоляцией

Впрочем, теплоизолированные трубы лучше использовать и в случае прохождения трубы в помещении. Теплота отходящих газов в твердотопливных котлах и так уже максимально отобрана теплообменником, но для повышения КПД прибора это полезно.

Конденсатосборник на дымовой трубе. Фото с сайта roofs.club

Как уже упоминалось, в твердотопливных котлах температура отходящих газов значительно ниже, чем в печах или каминах. Поэтому, несмотря на теплоизоляцию дымохода, конденсат всё равно образуется. По этой причине труба дымохода котла всегда оборудуется конденсатосборником — устройством, накапливающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

Занимаясь установкой твердотопливного котла и устройством дымохода, помните, что внутри даже самого высотехнологичного прибора горит настоящий огонь. Соблюдайте правила подбора и монтажа дымоходов и не забывайте регулярно его очищать — как минимум перед началом каждого отопительного сезона. Если не знаете как – загляните в публикацию Как самостоятельно прочистить дымоход.

Дымоходы необходимо регулярно чистить

Для очистки от сажи и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Внимание к деталям и соблюдение строительных и санитарных правил и пожарных норм при устройстве дымохода для твердотопливного котла убережёт вас от пожара и сделает работу с оборудованием комфортной, а службу котла — долгосрочной и эффективной.

Читайте также:

Дымоходы для газовых котлов: как сделать своими руками

Автор Виталий Варламов На чтение 17 мин. Опубликовано 21.08.2017

Для вывода продуктов горения, образующихся при сгорании природного газа, используются дымоходы различной конструкции. Ранее дымоходы возводились только из асбестоцементных труб и кирпича. Сейчас же дымоотводящую трубу можно собрать из долговечных и лёгких материалов, обладающих гораздо меньшей стоимостью.

Требования к дымоходам для газовых котлов

Проектирование, сборка, монтаж и другие мероприятия, направленные на устройство дымового канала, регламентируются нормативными документами, в которых чётко и ясно прописаны основные требования к этим конструкциям.

К нормативным документам, регулирующим устройство дымоходов для газовых котлов, относится СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование», а также ДБН В.2.5–20–2001 «Внутренне устройство газоснабжения».

Для напольных и настенных газовых котлов чаще всего монтируют стальной дымоход

На основе этих документов к дымоотводящим конструкциям, которые будут использоваться совместно с отопительными котлами, предъявляются следующие требования:

Приведённые выше требования являются общими и должны выполняться во всех случаях без исключения. Выполняя монтаж дымохода, следует помнить, что даже небольшие отклонения от значений, предъявляемых нормативными документами, могут вызвать снижение срока службы дымовой трубы, а в некоторых случаях привести и к более серьёзным последствиям.

Конструкции котлов и вывод дымовой трубы

Конструктивно газовый котёл представляет собой устройство, состоящее из газовой горелки, к которой через форсунки поступает газ, и теплообменника, который нагревается за счёт энергии, получаемой во время сгорания газа. Газовая горелка располагается в топочной камере. Движение тепла происходит при помощи циркулярного насоса.

Помимо этого, современные типы газовых котлов оснащаются различными модулями самодиагностики и автоматики, позволяющими использовать оборудование в автономном режиме. При выборе дымохода обращайте внимание на тип камеры сгорания котла. Именно от её конструкции будет зависеть способ забора воздуха, необходимого для сгорания газа, а вследствие этого и оптимальный тип дымохода.

Для разных типов камеры сгорания подходят разные типы дымоходов

Камера сгорания у газовых котлов бывает двух типов:

• открытая — обеспечивает естественную тягу. Забор воздуха происходит из помещения, в котором установлено отопительное оборудование. Отвод продуктов горения осуществляется посредством естественной тяги при помощи дымовой трубы с выходом через кровлю;
• закрытая — обеспечивает принудительную тягу. Забор воздуха для горения топлива происходит с улицы. В редких случаях воздух может забираться из специального помещения, оборудованного приточной вентиляцией. Для одновременного отвода топочных газов и забора свежего воздуха используется дымоход коаксиального типа, который выводится наружу через ближайшую несущую стену.

Зная тип топочной камеры, можно без особого труда подобрать или изготовить подходящий по конструкции дымоход. В первом случае, когда котёл оборудован открытой камерой сгорания, используется обычный тонкостенный или утеплённый дымоход.

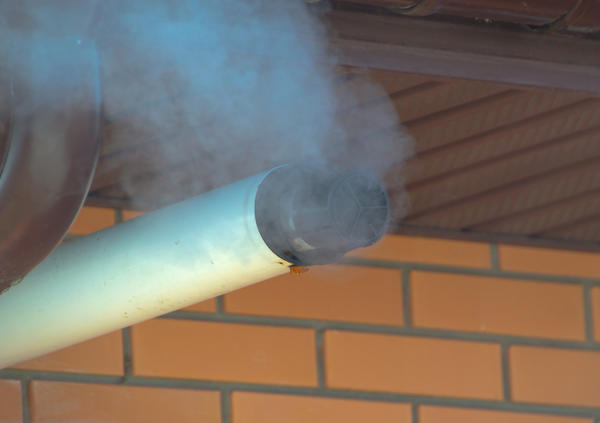

Для котлов с закрытой камерой сгорания используется коаксиальный дымоход, который представляет собой конструкцию, состоящую из труб разного диаметра. Труба с меньшим сечением закрепляется внутри трубы большего диаметра посредством специальных стоек. По внутреннему каналу происходит отвод углекислого газа и других продуктов горения, а через промежуток между внешней и внутренней трубой свежий воздух поступает в закрытую топочную камеру.

Способы устройства дымовых труб

По способу устройства дымовые трубы подразделяются на:

• внутренние — дымоходы, выполненные из металла, кирпича или керамики. Представляют собой как одностенную, так и утеплённую двухстенную конструкцию. Располагаются вертикально вверх. Возможно присутствие нескольких колен со смещением на 30^о;
• наружные — коаксиальные или сэндвич-дымоходы. Располагаются также вертикально вверх, но дымовая труба выводится наружу через несущую стену горизонтально. После вывода трубы устанавливается поворотное колено на 90^о и опорные кронштейны, позволяющие провести монтаж в нужном направлении.

Дымоход может выводиться на улицу через стену в непосредственной близости от котла или традиционным способом через крышу

При выборе способа устройства дымохода следует учитывать размеры здания, в котором находится оборудование. Для небольших построек целесообразней использовать внешние дымоходы, так как они позволяют вывести дымовую трубу за пределы помещения.

В остальных случаях следует отталкиваться от личных возможностей. Если позволяет пространство и есть возможность выполнить качественную изоляцию в местах прохода трубы через перекрытия, то внутренний дымоход будет лучшим решением. Особенно если конструкция будет обложена кирпичом или защищена керамическим коробом.

Дымоходы для газовых котлов своими руками

Как и в случае с другим отопительным оборудованием, дымоход для газового котла можно приобрести в специализированных магазинах. Это будет стандартное модульное изделие, которое подбирается с учётом типа котла и его мощности.

Из чего сделать дымоход для газового котла

Дымоход для газового котла можно сделать из различных материалов. Главное, чтобы материал был негорючим, устойчивым к химически агрессивной среде и не пропускал газы, выходящие по дымовому каналу.

Для изготовления деталей стальных дымоходов используется сталь с добавлением молибдена, титана и никеля

С учётом нормативных требований для изготовления дымохода используются следующие материалы:

• кирпич — традиционный материал для изготовления дымоходов твердотопливных печей. Для кладки дымовой трубы используют печной огнестойкий кирпич класса A или Б. При использовании газового оборудования часто применяют комбинированный подход, когда в качестве внутреннего канала используется стальная или асбоцементная труба;
• сталь — применяется для создания дымоходов любой конфигурации. Качество и жаростойкость материала определяет его сплав, который обозначает специальная маркировка. Так, для изготовления дымоходов лучше подходят изделия из стали AISI 316i, AISI 321 или AISI 310S;
• керамика — обожжённая смесь из глины и песка, из которой делают комбинированные дымоходы. Внутренний канал изготавливается из керамической трубы определённого сечения. В качестве защитного кожуха используется короб из керамзитобетонной оболочки или кирпича.

Если проводить детальное сравнение, то лучшим материалом по соотношению цены и качества является оцинкованная сталь марки AISI 321 и AISI 310S. Дымоходы из такой стали рассчитаны на температуру топочных газов до 800 и 1000 ^оC соответственно.

Керамические дымоходы обладают высокими экплутационными характеристиками, но их стоимость заметно выше аналогов из стали

Средний срок службы стальных дымоходов составляет 13–17 лет, но за счёт высокой унификации деталей не придётся менять конструкцию полностью. При ремонте заменяется лишь часть прогоревших модулей.

Керамические дымоходы имеют высокие эксплуатационные характеристики и срок службы более 50 лет, но их стоимость заметно выше аналогов из стали. Поэтому этот вид дымоходов рекомендуется использовать только если есть достаточное количество средств и хочется построить сооружение надолго. Применение кирпичных дымоходов совместно с газовым оборудованием неоправданно как по трудозатратам, так и по конечной стоимости конструкции.

Как рассчитать параметры дымохода для газового котла

Для того чтобы правильно подобрать или изготовить дымоход, необходимо провести расчёт сечения дымовой трубы, а также её высоты относительно уровня конька. Общая высота дымохода подбирается согласно нормативным правилам, указанным в СНиП 2.04.05–91.

Таблица: зависимость сечения дымовой трубы от мощности газового котла

Сечение дымовой трубы, мм	Пиковая мощность газового котла, кВт
120	24
130	30
170	45
190	55
220	80
230	100

Для расчёта сечения трубы используется следующая формула — F = (K ∙ Q) / (4,19 ∙ √ˉ Н), где:

• K — постоянная величина, значение которой варьируется от 0,02 до 0,03;
• Q — максимальная производительность газового оборудования, указанная в спецификации;
• H — расчётная высота дымовой трубы согласно СНиП.

Для газовых котлов минимальная высота дымовой трубы должна быть не менее 5 м. Высота относительно конька подбирается из правил, описанных в начале статьи. Напомним, что минимальная высота относительно конька должна быть не менее 0,5 м.

После того как площадь трубы рассчитана, необходимо сравнить полученное значение с данными, которые указаны в таблице. При необходимости расчётный диаметр дымового канала округляется к большему значению.

Монтаж дымохода своими руками

Для сборки дымохода используются одноконтурные стальные трубы или специальные сэндвич-трубы нужного диаметра. Если выбран первый вариант, то после сборки дымохода рекомендуется провести его утепление. Во втором случае теплоизоляцию дымовой трубы проводить не нужно.

При использование сэндвич-дымохода дополнительное утепление дымовой трубы не требуется

В качестве примера приведём технологию монтажа стального дымохода для газового котла. Для сборки дымохода потребуются прямые трубы из стали длиной 50 или 100 см, отводы дымохода 30^о, проходная коробка для стен и перекрытий, дефлектор, обжимные хомуты и термостойкий герметик.

Если диаметр выходного патрубка не совпадает с диаметром дымовой трубы, то используется соответствующий переходник. В качестве изоляционного материала лучше применять базальтовую вату.

Монтаж дымохода для газового котла проводится в следующей последовательности:

1. Выполняется подсоединение одностенной или утеплённой трубы к выходному патрубку газового котла. Для этого патрубок промазывается термостойким герметиком, после чего на него надевается переходник, который затягивается обжимным хомутом.
2. Для соединения переходника с трубой используется аналогичный подход. Сначала монтажный конец переходника обрабатывается герметиком. Далее на него насаживается прямая труба на нужную глубину. После чего соединение затягивается хомутом.

   Перед сборкой дымохода рекомендуется проверить его комплектность на наличие всех модулей и крепёжных элементов

3. Для вывода дымовой трубы через потолок потребуется выпилить в нём отверстие квадратного сечения. Размер отверстия подбирается таким образом, чтобы от дымовой трубы до перекрытия оставалось расстояние не менее 20 см.
4. В выпиленное на потолке отверстие монтируется стальной короб. Для крепления используются стальные саморезы длиной 30–50 мм. Затем через короб пропускается труба, которая монтируется на модуль, подсоединённый к патрубку. Пространство между трубой и коробом заполняется минерализованным утеплителем. Сверху короб закрывается стальной пластиной.

   Место вывода дымовой трубы через потолок обязательно изолируется стальным коробом

5. Если после ввода трубы в межчердачное пространство требуется её смещение, то проводится монтаж колена 30^о по описанной выше схеме. В остальных случаях проводят монтаж прямого участка трубы.
6. Для вывода дымохода через кровлю выполняются аналогичные действия. Сначала выпиливается отверстие квадратного сечения нужного размера. Далее проводится установка монтажной пластины с отверстием под трубу. Затем монтируется прямой участок дымовой трубы. В завершение на дымовую трубу надевается конусный доборный элемент из стали или негорючего пластика.

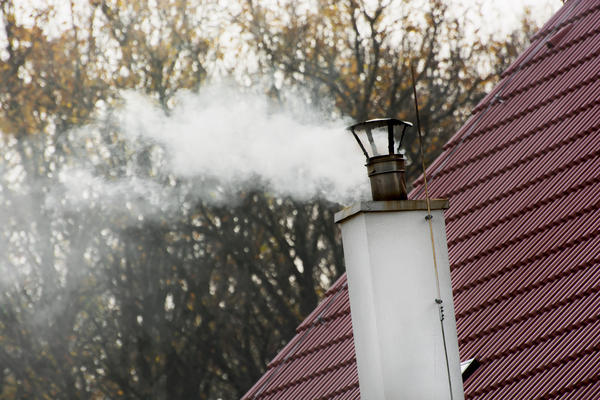

   На выходное отверстие дымохода обязательно устанавливается дефлектор

7. На завершающем этапе проводится монтаж оставшегося участка дымовой трубы. На конец трубы устанавливается оголовок и дефлектор. После сборки проводится проверка работоспособности собранной конструкции. Для этого достаточно, чтобы оборудование проработало на 50–60% от максимальной мощности в течение одного часа.

При монтаже внешнего дымохода используется поворотное колено 90^о. Колено подсоединяется напрямую к переходнику, который также монтируется на патрубок газового котла.

Для вывода дымохода потребуется выпилить отверстие в несущей стене. Размер отверстия подбирается так же, как и в случае с потолком и кровлей. Далее в стене монтируется стальной короб, через который пропускается труба. Для заполнения короба используется базальтовая или минеральная вата.

Для повторного поворота трубы монтируется ещё одно колено 90^о. В качестве несущей конструкции используется специальная опора с кронштейном, которая устанавливается под поворотное колено. Шаг установки подвесных кронштейнов 1–1,5 м. Дальнейшие действия аналогичны — необходимо собрать дымовую трубу из прямых изделий, которые соединяются при помощи хомутов и герметика.

Коаксиальный дымоход для газового котла своими руками

Перед установкой коаксиального дымохода необходимо проверить комплектность приобретённого изделия. Если какой-то из элементов отсутствует, то следует поменять недостающий комплект на полный, который должен включать в себя:

• трубу с фланцем;
• коаксиальное колено 90^о;
• соединительный адаптер;
• настенные накладки;
• уплотнительные кольца;
• соединительные хомуты;
• декоративную розетку;
• крепёжные винты.

Для сборки коаксиального дымохода необходимо иметь полный комплект труб и соединительных элементов

Процесс монтажа коаксиального дымохода состоит из следующих действий:

1. Выполняется соединение внутреннего колена коаксиальной трубы с выходным патрубком газового котла. Для этого на патрубок наносится термостойкий герметик и надевается соединительный адаптер. Для фиксации адаптера используется соединительный хомут, который затягивается при помощи крестовой или шлицевой отвёртки.

   Дымовая коаксиальная труба должна быть наклонена в строну улицы на 2–3 градуса

2. Для вывода коаксиальной трубы через стену сверлится отверстие, диаметр которого должен быть на 1,5–2 см больше диаметра дымохода. Для этого используется перфоратор или электродрель с корончатой насадкой. При сверлении следует соблюдать уклон в сторону улицы в 2–3^о.
3. Далее, в отверстие устанавливается асбестовая труба. Пространство между трубой и стеной заполняется утеплителем. Со стороны дома монтируется декоративная накладка. Через подготовленное отверстие пропускается коаксиальная труба, которая подсоединяется к поворотному колену на 90^о.

   После установки на конец коаксиальной трубы монтируется ветрозащита

4. Со стороны улицы на трубу надевается защитно-декоративная насадка, которая прикручивается к поверхности стены при помощи саморезов. На конец коаксиальной трубы надевается специальный дефлектор или защитная накладка от замерзания.

В зависимости от производителя состав набора для установки дымоход может несколько отличаться, но основные элементы в виде колена, трубы, хомутов и накладок обязательно должны быть в комплекте. Перед монтажом коаксиального дымохода настоятельно рекомендуется изучить инструкцию.

Видео: дымоход для газового котла из сэндвич-труб

Как уменьшить температуру дымовых газов в дымоходе

При сгорании природного газа образуется углекислый газ, пар, сернистые солеобразующие оксиды т. д. Оптимальная температура дымовых газов на выходе из дымохода должна составлять 100–110 ^оС.

Если температура уходящих газов будет ниже точки росы, то есть температуры конденсации воздуха, то водяные пары, содержащиеся в продуктах горения, будут оседать на стенках дымовой трубы. Если это будет происходить постоянно, то дымоход может быстро разрушиться.

При слишком низкой температуре топочных газов на выходе из дымохода будет образовываться конденсат, а внешняя часть трубы начнёт обмерзать

К тому же наличие постоянного конденсата в дымовом канале приводит к ослаблению естественной тяги. Поэтому так важно следить за температурой уходящих газов, которая напрямую зависит от сечения дымовой трубы.

Из сказанного можно сделать вывод, что при правильном расчёте температура дымовых газов будет находиться в районе оптимальных значений. Если же температура завышена и её требуется уменьшить, это напрямую свидетельствует о том, что сечение дымовой трубы не соответствует мощности газового котла. Для уменьшения температуры выходящих газов рекомендуется пересобрать дымоотводящую систему с учётом нормативных значений.

Видео: конденсат в дымоходе

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

• визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
• использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
• измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если требуется уменьшить уровень тяги, то для этого потребуется пересобрать дымоход на основе дымовой трубы большего сечения. Для увеличения тяги рекомендуется проверить качество монтажных стыков и провести механическую чистку дымового канала при помощи стального троса с насадкой-ёршиком.

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

какой лучше, расчет высоты и диаметра при монтаже

Самыми распространенными все еще остаются твердотопливные котлы, рассчитанные на сжигание угля, брикетов и обычных дров. Это поясняется их доступностью и простотой эксплуатации. Часто нет возможности заменить их на более экономичные газовые или жидкостные котлы. В любом случае для нормальной эксплуатации, нужны дымоходы для твердотопливных котлов. Их задача отвод дыма, продуктов горения, золы от топки. Они должны обеспечивать оптимальную тягу, которая способствует активному отводу газов и подсосу свежего воздуха, необходимого для прогорания топлива.

Для обустройства дымохода можно выбрать вариант среди нескольких конструкций в зависимости от материала, из которого он будет изготовлен.

Типы используемых дымоходов

Для постройки дымохода используются различные материалы, все они имеют свои особенности в изготовлении и эксплуатации. Можно выделить четыре основных варианта:

• Огнеупорный кирпич;
• Металл;
• Керамика и стекло;
• Асбоцементные трубы.

Кирпичный

Печи на угле и дровах, котлы и камины изначально снабжались дымоходом часто квадратного или прямоугольного сечения, сработанным из огнеупорного кирпича. Распространение получили за счет доступности материалов и отлаженного процесса возведения. Собственно на этом его преимущества и заканчиваются.

Квадратное сечение с наличием прямых углов плохо сказывается на аэродинамике дымохода. Возникают паразитные завихрения в углах, которые снижают тягу и способствуют отложению продуктов горения топлива на стенках канала.

Кирпичный дымоход изнутри

Кирпичный дымоход обладает огромной тепловой инертностью, то есть долго прогревается и после столь же долго остывает. Внутренняя поверхность канала продолжительное время находится под действием температуры, близкой к точке росы, что способствует образованию конденсата. Кроме этого шероховатости кирпичной кладки и наличие завихрений в углах усиливают эффект и при других температурах.

В результате прогорания твердого топлива образуется целый сонм различных химических соединений и газов, в том числе и водяной пар. При сгорании любого топлива в реакцию вступают с одной стороны углерод, сера и водород, и с другой – окислитель, кислород, кроме этого обязательно имеются несгораемые части – зола.

Вода конденсата смешивается с золой, образуя прочный осадок. Совместно с продуктами горения серы и углерода вода образует кислоты. Под действием этих веществ дымоход быстро разрушается, образуется толстый слой черных, маслянистых отложений, ухудшающий тягу.

Современный дымоход представляет собой металлическую трубу круглого сечения из черного металла, нержавейки или оцинкованной стали. Эти материалы существенно превосходят по техническим характеристикам огнеупорный кирпич. Дымоходы способны создать идеальные условия для работы котла или печи. Круглое сечение канала исключает наличие паразитных завихрений. Гладкая поверхность препятствует оседанию золы, конденсата и прочих составляющих дыма.

Трубы черного металла не способны противостоять кислотам, которые образуются в результате смешения конденсата и продуктов горения, потому ждать от них долговечности не приходится. Кроме того ситуация резко ухудшается в условии действия высоких температур. Используются только в качестве временного решения.

Оцинкованная сталь лучше противостоит воздействию агрессивной среды и коррозии, однако, имеет ограничение по максимальной температуре эксплуатации до 450 ºС, что неприемлемо для котлов на твердом топливе.

Самым лучшим решением для дымохода является применение нержавеющей стали серии 3хх (310, 316, 321 и т.п.). Стали этих марок выдерживают воздействие агрессивных сред, способны противостоять коррозии, что обеспечивает их долголетие. Главное, что максимальная температура может достигать 1000оС без существенного влияния на конструкцию дымоотвода.

Все металлические конструкции обладают малым весом, просты в установке и эксплуатации. Способны быстро прогреваться по всей протяженности, улучшая тягу, котел гораздо быстрее выходит в рабочий режим.

Дымоход сэндвич — хороший вариант для котла на твердом топливе

Керамические и стеклянные

Эксклюзивный вариант дымоходов. У керамики и стекла фактически нет конкурентов в плане долговечности и прочности, стойкости к коррозии и воздействию кислот. Они создают идеально гладкую внутреннюю поверхность, с которой даже при продолжительной эксплуатации любой осадок легко счищается в ходе механической очистки или самостоятельно опадает или стекает вниз в подготовленную ревизию.

Керамический дымоход способен выдерживать температуру до 1200оС, что делает вполне пригодным способ очистки пиролизом. Под действием высокой температуры выжигается зола и все остальные включения, после чего они либо выходят наружу с дымом, либо опадают вниз.

Недостатками керамических и стеклянных труб являются хрупкость и чрезмерно большая цена, в особенности на стеклянные изделия.

Керамический дымоход пригоден для котла тведотопливного котла, но стоит не малых денег

Асбоцемент

Самый дешевый вариант для организации дымохода. В виду очень низких технических характеристик асбоцемента его использование ограничено только совместно с газовыми котлами, в которых температура газов не должна превышать 350оС. Материал, кроме этого обладает высокой гигроскопичностью, от чего на его поверхности быстро образуется осадок, который потом невозможно очистить без повреждения самой трубы.

Какой дымоход предпочтительней

Из всех вышеперечисленных вариантов для твердотопливных котлов, работающих на дровах, угле или брикетах, лучше всего использовать дымоходы, изготовленные из нержавеющей стали и керамики. Кирпичные дымоходы требуют слишком много усилий для поддержания нормальных эксплуатационных характеристик и целостности канала.

Хороший дымоход для твердотопливных котлов должен обладать следующими свойствами:

• Температура эксплуатации от 300 до 1000оС;
• Круглое сечение канала;
• Гладкая внутренняя поверхность;
• Способность быстро прогреваться по всей длине для выхода на рабочий режим;
• Высокая стойкость к коррозии и воздействию кислот.

Всем этим обладают дымоходы из нержавеющей стали. Кроме этого они значительно легче, что упрощает их монтаж и обслуживание. Промышленностью выпускаются отдельные элементы дымохода, такие как:

• Трубы;
• Тройники;
• Колена;
• Крепления;
• Оголовки;
• Ревизии и т.д.

С их помощью можно собрать дымоход в соответствии с поставленной задачей, любой доступной конфигурации, которая позволит котлу работать с максимальной отдачей.

Способ расчета диаметра и высоты

Способы монтажа и общие требования к дымоходу, в том числе и для твердотопливных котлов, оговорены в следующих нормативных документах: СНиП 2.04.05-91, ДБН В 2.5-20-200, НПБ 252-98, СП 7.13130.2011, СП 60.13330.2012, СНиП 41-01-2003. Однако в основном указываются особенности установки и требования по безопасности, но не указываются точные расчеты характеристик самого дымохода.

В лучшем случае высота дымохода должна быть более пяти метров. Длина горизонтального участка не более одного метра. Сечение должно соответствовать требованиям производителя и быть не меньше указанного в инструкции.

Выбор диаметра канала и протяженность вертикальной части дымохода осуществляется в соответствии с требованиями производителя отопительного котла. В сопроводительной документации указываются оба эти параметра. Скорость течения газов в дымоходе должна быть в пределах 1,5-2,5 м/с, согласно требованиям нормативных документов.

Размер сечения влияет на пропускную способность дымохода. Чем больше диаметр трубы, тем больше газов за единицу времени удастся отвести из топочной. Однако на тягу этот параметр влияет достаточно слабо. При увеличении диаметра канала тяга может ухудшиться.

Тяга зависит напрямую от высоты дымохода, наличия различных отклонений от вертикали (изгибы, наклоны, обход препятствий), которые создают дополнительное сопротивление, и оголовка дымохода. В качестве оголовка дымохода для твердотопливных котлов согласно требованиям должен быть только искрогаситель. Это связано с возможным выходом с потоком газов не прогоревших частиц топлива. Если кровля здания изготовлена из пожароопасного материала, например мягкой черепицы, то искры могут повлечь за собой возгорание. То же касается и расположенных неподалеку от здания зеленых насаждений.

Дымоход для твердотопливного котла — расчет, схема, высота, диаметр, монтаж

Продолжая начатую тему, думаю обсудить в этом обзоре дымоход для твердотопливного котла. Почему именно его? Потому что этот вид «дымовой трубы» будет универсальным. Покупая, например, секции сэндвичей с хорошим утеплением, и монтируя дымоход для ТТ котла, вы разом «убиваете четырех зайцев» — он будет пригоден для установки дровяного котла, угольного, пеллетного, а также для установки стальной или чугунной отопительной печи.

То же самое касается и одностенных труб из нержавеющей стали с толщиной стенок от 0,8 – 1,0 мм. То есть, дымоход для твердотопливного котла может быть использован не только для ТТ теплогенератора, но и для некоторых других типов котлового оборудования.

Хотя, как известно, очень хорошо — тоже не хорошо. Некоторые модели газовых и дизельных котлов не совсем корректно работают со старыми дымовыми трубами. Виноват в этом избыточно большой диаметр дымохода для твердотопливного котла, который был установлен до этого.

Так, давайте начинать.

«Дымовая труба» в разрезе или «Где схема, брат?»

В этом пункте приводится схема дымохода для твердотопливного котла – она довольно универсальна и может быть использована во многих случая монтажа. Годится такой вариант при установке в любых типах домов, с любым типом материалов стен – от кирпича и монолитного бетона до деревянного каркаса.

Типовая схема дымохода для твердотопливного котла подразумевает возможность вывода дымовой трубы через стену вбок и затем наверх, либо через перекрытия вертикально вверх и потом через кровлю.

Если говорить об эффективном удалении дымовых газов из топки, то основными факторами, влияющими на эффективность этого процесса, будут:

• Высота дымохода
• Диаметр дымохода
• Длина разгонного участка
• Утепление дымовой трубы

Эти 4 пункта важны, остальные – по желанию.

Сколько вешать в граммах, или выбираем высоту и диаметр дымовой трубы

Начнем с первых двух пунктов. Высота дымохода для твердотопливного котла является параметром критическим. Что это значит? Это значит, что если у вас недостаточно высокий дымоход, тяга в топке котла будет также недостаточная. Это может привести не только к плохому сгоранию топлива, но и к «опрокидыванию тяги», когда, вместо того, чтобы выводится наружу, дымовые газы будут проникать внутрь помещения.

Это чревато выбросом в жилые помещения угарного газа, который смертельно опасен для человека.

Угарный газ не имеет ни цвета, ни запаха. Потому «угореть» можно не заметно и погибнуть, не просыпаясь.

Убедил я вас в том, что не надо экономить на «лишнем» метре трубы?

Требуемая высота дымохода для твердотопливного котла или для отопительной печи, для каждой отдельной модели котла или печи, а также для разных тепловых мощностей, в обязательном порядке прописывается в паспорте на котловое оборудование. При этом в паспорте пишется иногда «минимальная» высота, а иногда «просто» высота.

Минимальную высоту соблюдать обязательно, а «просто» высота – это нижний предел для проведения экспериментов с тягой ТТ котла. Плоховато тянет при минимальной высоте? Добавляем еще полметра – метр дымовой трубы. И так далее.

При проведении этих экспериментов, не забывайте, что летом, особенно в сырую теплую погоду, тяга будет хуже, чем в морозную и сухую зимой. Поэтому, если монтаж дымохода твердотопливного котла производится зимой, вы должны понимать, что летом тяга при установленной высоте будет хуже, чем в момент монтажа.

Минимальный диаметр дымохода для твердотопливного котла или печи также указывается в паспорте на купленный котел или печь. Если паспорта у вас нет, то практически на любую модель сейчас есть таблицы в Интернете.

Можно немного заузить или расширить сечение дымовой трубы, изменив диаметр не более, чем на 5 мм в ту или другую сторону.

Это не сильно скажется на тяге. Если же, например, взять вместо 150мм трубы 120мм, то можете легко получить проблемы с эффективным сжиганием топлива в некоторых моделях ТТ котлов и печей.

«Лечится» этот эффект обычно удлинением дымохода, однако и увеличение высоты не всегда приводит к требуемому результату.

Что же касается чрезмерного увеличения диаметра дымохода, то это чревато тем, что дымовые газы, не успев отдать тепло теплообменнику будут быстро покидать топку котла. Что называется «тепло будет улетать в трубу».

Разгонный участок дымовой трубы

В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.

Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.

Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.

Что не исключает, однако, просчетов самого завода и, как следствие, наших последующих экспериментов в высотой дымохода, его диаметром и прочими характеристиками.

Зачем утеплять дымоход для твердотопливного котла?

Для чего нужно утеплять дымоход для твердотопливного котла? Для того, чтобы дымовые газы на выходе из котла не охлаждались слишком быстро. Современные ТТ котлы и так являются устройствами с максимально повышенным КПД. Это значит, что конструкция котла обеспечивает максимальный «отбор» тепловой энергии у дымовых газов в процессе их «путешествия» по теплообменнику котла.

Значит, исходящие дымовые газы, попадая в дымоходную трубу, уже имеют предельно низкую температуру. А если они еще будут продолжать отдавать тепло сквозь стенки трубы в окружающие помещения или уличный воздух, то их движение будет все более замедляться. А значит, опять не будет нормальной тяги в дымоходе.

Чтобы такого не происходило, дымоходная труба для твердотопливного котла или печи должна быть утеплена. Для этой цели проще всего использовать готовые сэндвичи, которые представляют собой двойные цилиндры из нержавеющей стали, пространство между которыми заполнено базальтовым утеплителем или вермикулитом.

Чем лучше утеплен сэндвич, тем меньше теряют температуру исходящие дымовые газы, тем лучше тяга в таком дымоходе по сравнению с неутепленным.

Труба дымохода для твердотопливного котла, собранная из сэндвичей по 1,0 и 0,5 метра имеет еще ряд преимуществ, кроме основного – улучшения тяги:

Кроме применения сэндвичей, утепленный дымоход для твердотопливного котла можно получить еще 3 способами:

1. Утеплить старую дымовую трубу базальтовым утеплителем или вермикулитом.
2. Использовать старую кирпичную трубу от котла или печи, загильзовав ее вставками из нержавеющей трубы.
3. Смонтировать утепленный керамический дымоход

Первые два способа относятся к разряду бюджетных. Третий способ – наиболее затратный. Зато он заставит вас забыть о «дымоходном вопросе» на долгие годы.

Устройство дымохода для твердотопливного котла, изготовленного из керамических секций хорошо видно на представленной ниже схеме.

Такому дымоходу не страшен конденсат и он не подвержен коррозии. Кроме того, труба из керамики чрезвычайно огнестойка и не прогорает так, как стальная.
