виды, размеры, использование для ремонта и советы по эксплуатации

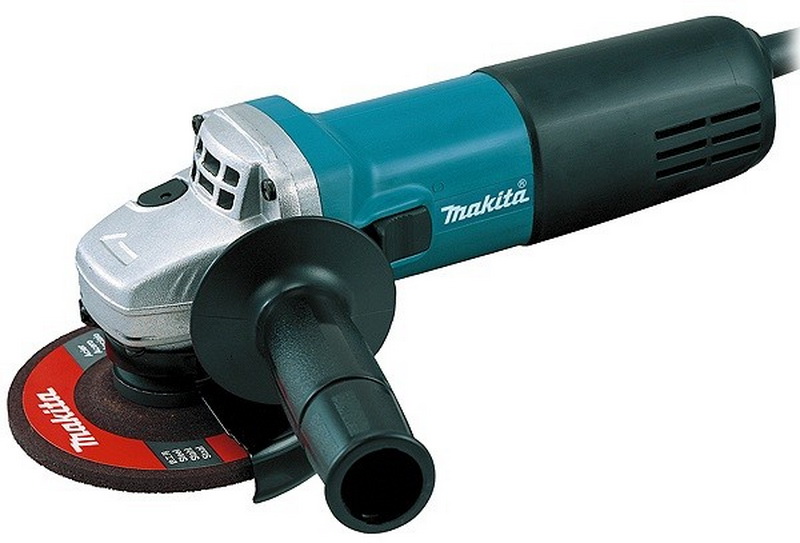

Угловая шлифовальная машина для резки по металлу или в народе «болгарка», получило свое название в 1970 г. На территории Болгарии — фирма «Спарки»начала выпускать одноименный инструмент и так и повелось, чтобы сократить количество слов во время говорения и не перенапрягать артикуляцию ее начали называть сокращенно.

Этот прибор широко применим в строительной сфере, в основном, используют для резки и шлифовки, эти действия изнашивают сменную часть прибора — диск. Какие их виды существуют и для каких работ они предназначены, подробнее рассмотрим в следующем разделе.

Краткое содержимое статьи:

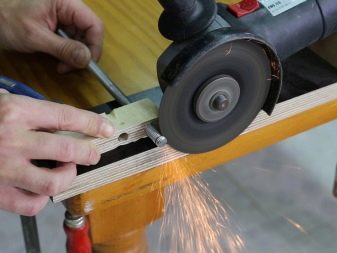

Для работы по дереву

Необходим специальный диск по дереву для болгарки по бетону так как использование обычных может привести к серьезной травме конечностей. Если решили резать, то используйте насадку —циркулярную пилу, где пилы будут с небольшим разводом зубьев в разные стороны, такая форма защитит прибор от заклинивания.

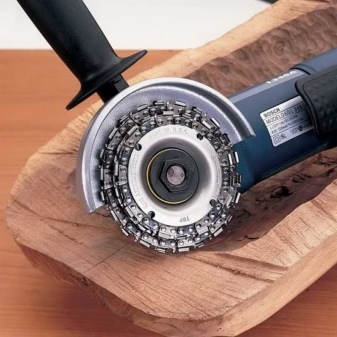

Пильный диск, усовершенствованный цепью сохранит вашу жизнь — в случае непредвиденной ситуации прибор не выскочит из ваших ладоней, а останется стабильно вращаться в балке.

Если применяете углошлифовальный прибор для разреза древесины, тогда придерживайтесь правил безопасности:

  • Перед установкой насадки отключите шлифовальный круг для болгарки по дереву от питания электросети.
  • Единственным перекрытием между острым лезвиям и вашей нежной кожей является защитный кожух. Не снимайте его с УШМ!

  • При резьбе древесины используйте защитные перчатки!
  • Для распила не нужно слишком большая мощность инструмента. Если его заклинит, то не факт, что вы его сможете обуздать и травмируется!
  • Пильный диск не должен содержать большие зубья, они увеличивают вероятность зацепки за крепкие волокна древа. Вероятность выскальзывания увеличивается.

  • На приборе есть регулятор оборотов — поставьте количество на минимум. Если такого нет, то помните, что здоровье важнее. Откажитесь от работы или смастерите регулирующее устройство своими руками.

  • В процессе удерживаемый прибор должен находиться под прямым углом, незначительное отклонение от траектории может повредить циркулярную пилу.
  • Не фиксируйте кнопку включения! Если что-то пойдет не по плану, возможности выключить аппарат не будет.


Для того, чтобы избавиться от слоя застарелой краски или непрезентабельного покрытия нужны другие диски для болгарки по дереву, например, обдирочные насадки. Они разнообразны своей формой, например, шипы и крошка, легко обдирают верхний слой.

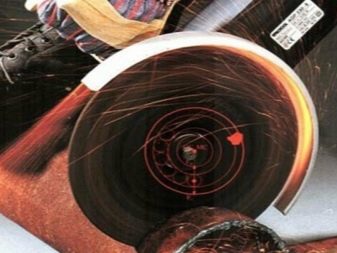

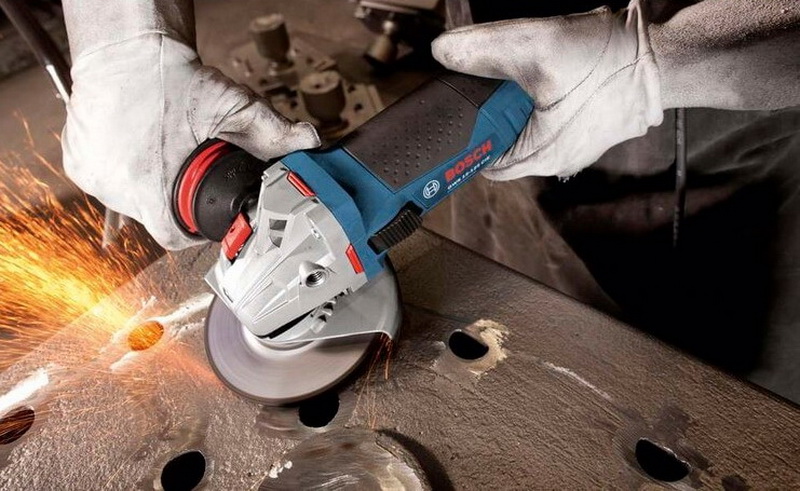

Для работы по металлу

В зависимости от обрабатываемого материала используются разные круги для болгарки. Наиболее подходящий — абразивный диск. Если необходимо разрезать толстую железную трубу, то диаметр насадки должен быть больше.

Универсальное правило — при работе вы должны прилагать минимум усилий, веса УШМ должно хватать для успешного выполнения задачи. Дополнительное мышечное воздействие поспособствуют быстрому износу прибора и насадки.

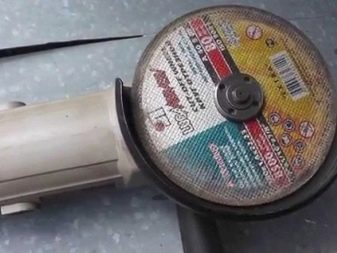

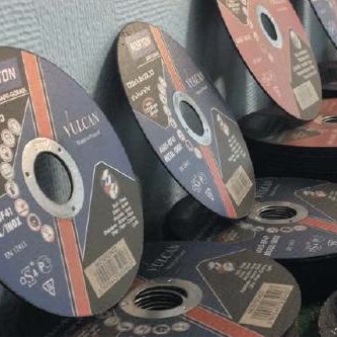

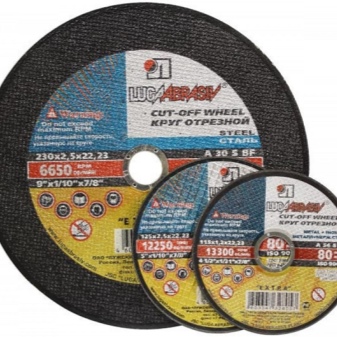

Отрезной диск по металлу имеет связующее основание, оно может быть из бакелита или вулканита. Второй имеет большие показатели эластичности, но из-за небольшой теплостойкости не подойдет для длительной работы.

Бакелит выдерживает температуру в 300 градусов из-за чего появляются искры и снижается прочность окружности. Именно бакелитовые насадки пользуются большой популярностью среди мастеров.

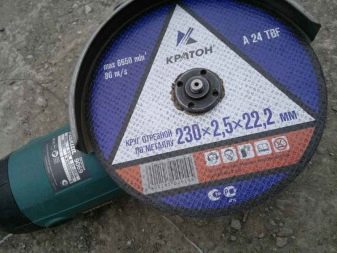

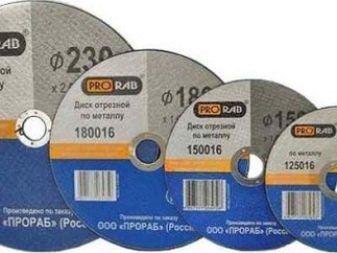

Еще одним критерием работы для болгарки по металлу диаметр и толщина окружности насадки. Число коррелирует от количества оборотов шпинделя и, как следствие, развиваемой им скорости.

F на расходуемом круге означает зернистость, она отвечает за аккуратность результата. Чем больше зернистость, тем больше чистота обрабатываемой поверхности. Зерно отвечает и за то, сколько стали будет снято после одного прохода.

Шлифовка

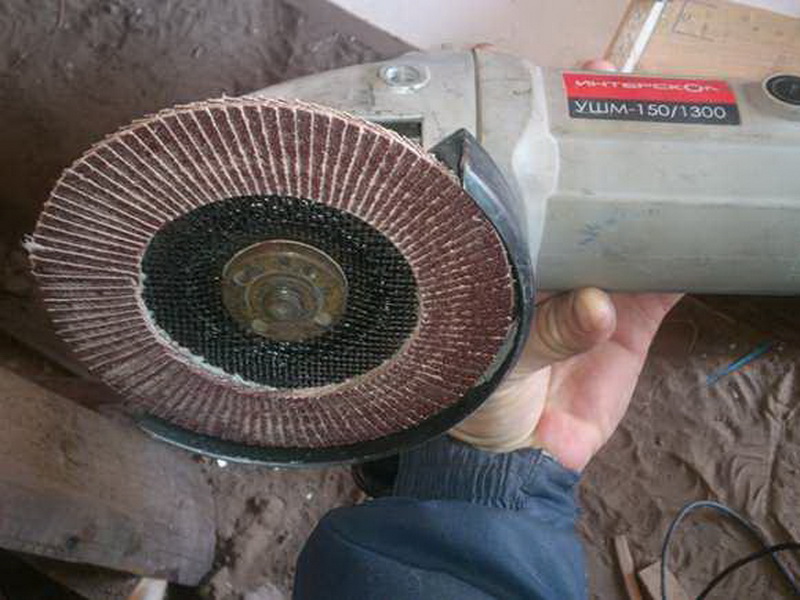

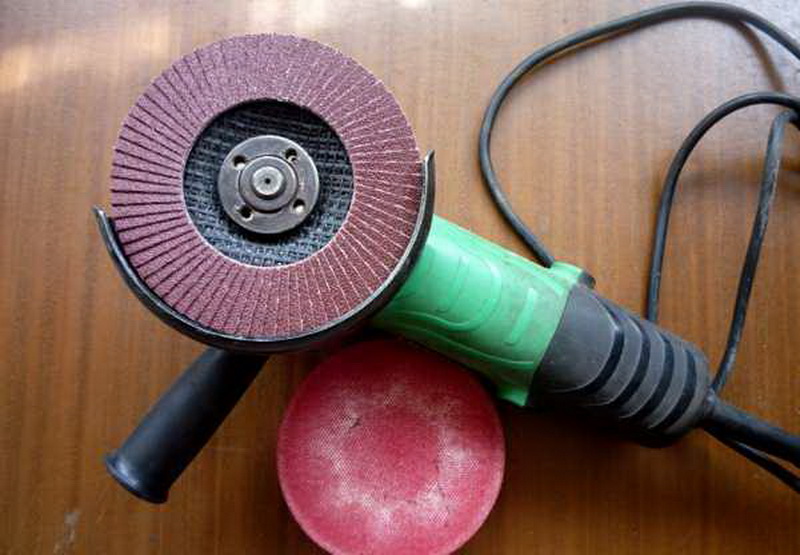

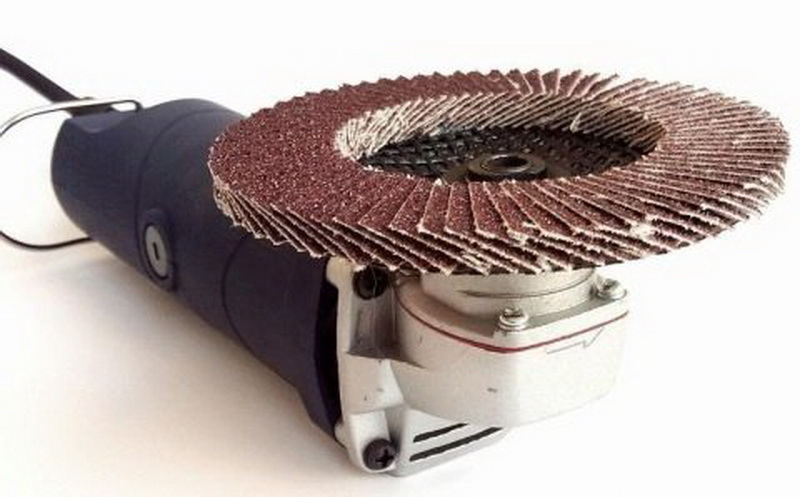

В работе по металлу для болгарки подойдет лепестковый диск. Если необходимо отшлифовать поверхность, то тарельчатый круг с наждачным слоем на лепестках аккуратно справится с этой задачей.

Эта насадка скроет швы, кромки и уберет ржавчину с металлического покрытия. И служат они дольше, так как стираются равномерно. Его используют для работы со сложными формами, например, в машиностроении.

Для шлифования дерева подойдет наждачная насадка. Помните, респиратор является обязательным элементом вашей защиты при шлифовании, защитите ваши легкие от проникания пыли и возможных хронических заболеваний дыхательной системы.

Чтобы не оставлять непривлекательные круговые разводы на обрабатываемой поверхности, работайте только верхней поверхностью насадки. Двигайте угловую машину вдоль древесных волокон.

Для более уточенной работы, такой как реставрация, где нужно убрать потрескавшийся слой лака, выровнять пол или обновить вид дома из бруса, используйте альфа диск.

Алмазное покрытие

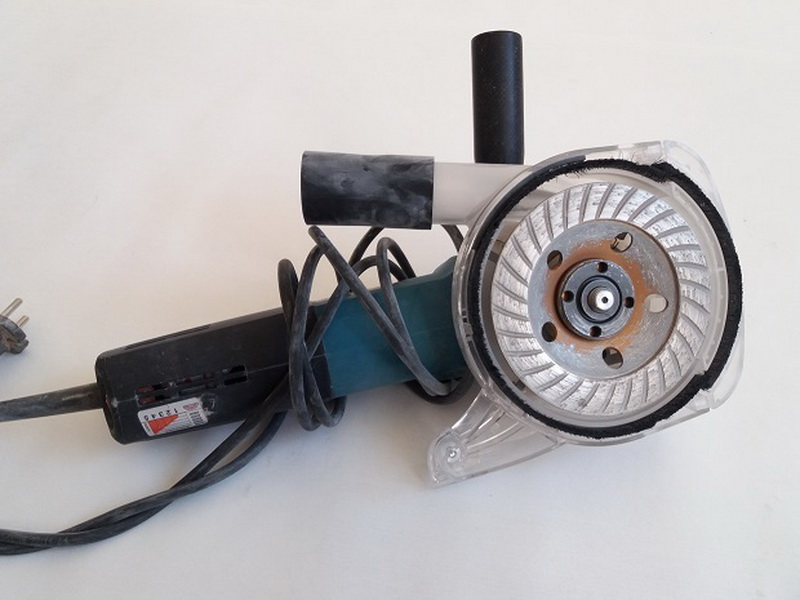

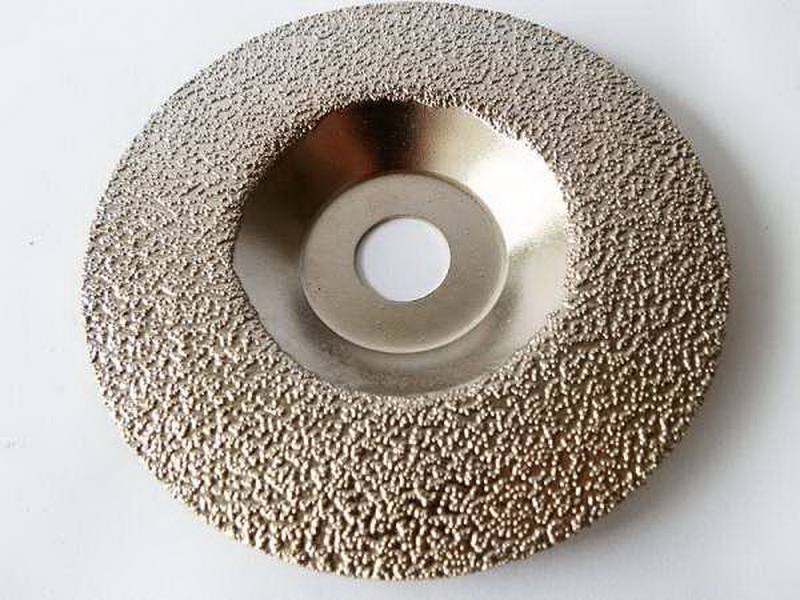

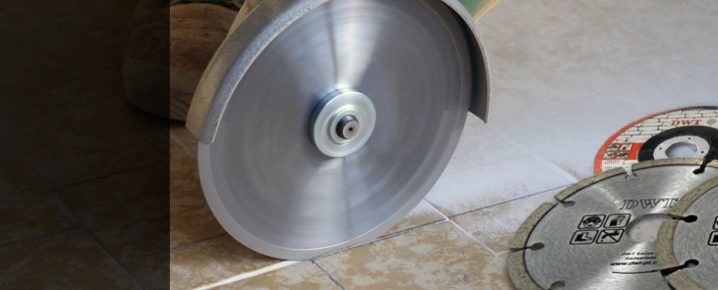

Алмазный диск для болгарки, подойдет для взаимодействия с керамическими изделиями, неподатливыми крепкими каменными элементами, твердосплавными металлами и кварцевым стеклом.

Из-за крепости алмазной поверхности и долгого срока эксплуатации ей можно выполнять такие трудоемкие задания как обработка асфальта.

Преимущества работы:

  • Скорость. Быстрее чем с абразивными насадками.
  • Многозадачность. Можно выполнять разные задачи.
  • Не издает много шума. Меньше действует на психику.
  • Надежность. Долго служат, и не спровоцируют травму, так как не разлетятся в процессе работы как могут сделать абразивные круги для болгарки.

Из недостатков — высокая стоимость.

Нет больше альтернативных насадок для болгарки по бетону, кроме алмазной.

Если нужно аккуратно разрезать кирпичи, то корунд или карбид не подойдут. Они справятся с мягкими камнями, но об серьезные булыжники разлетятся во все стороны, подвергая опасности пользователя.

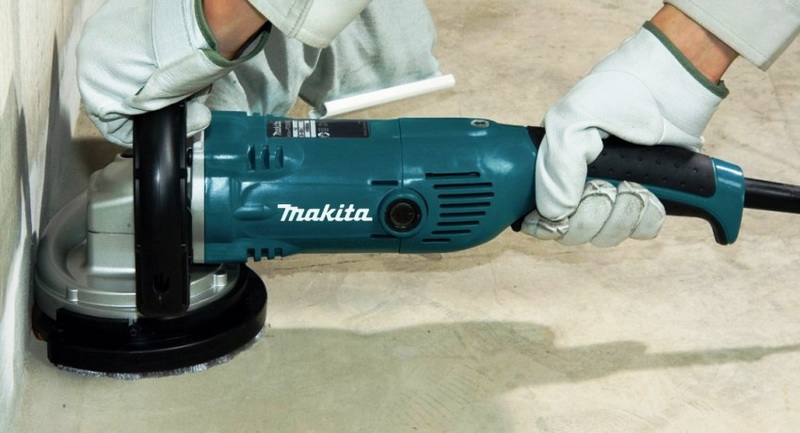

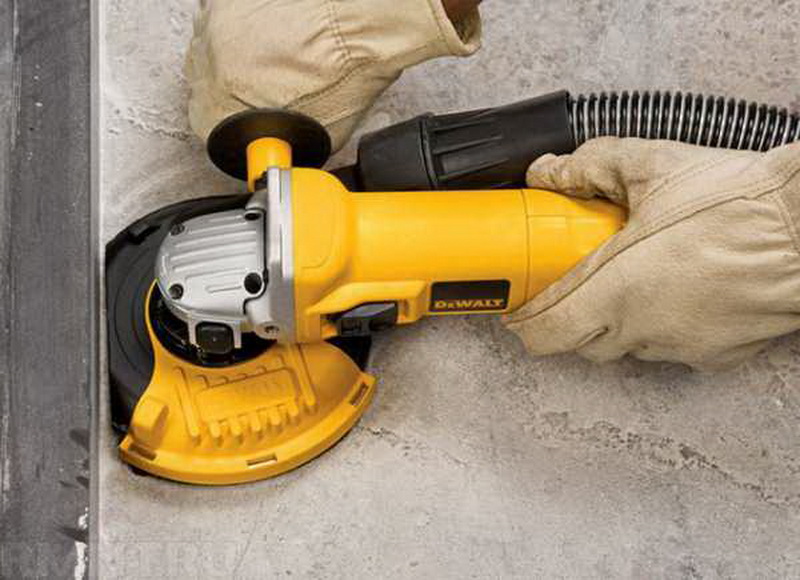

На болгарку для обработки крепких пород бетона или гранита следует устанавливать и фиксировать насадку с помощью специального ключа.

Не забывайте про защитную спецодежду. Респиратор отгородит вас от пыли, очки от попаданий осколков в глаза, перчатки защитят руки от потения.

Если отрезной диск по металлу использовать не по предназначению, то ставите под удар свою безопасность. Внимательно изучайте товар и консультируйтесь со специалистами!

Какую бы вы задачу перед собой не ставили, угловая шлифовальная машина с ней справится, важно подобрать круг под выполняемую задачу, установить необходимую степень оборотов и даже бетон аккуратно поделится на две половины.

Поделитесь с друзьями 😉

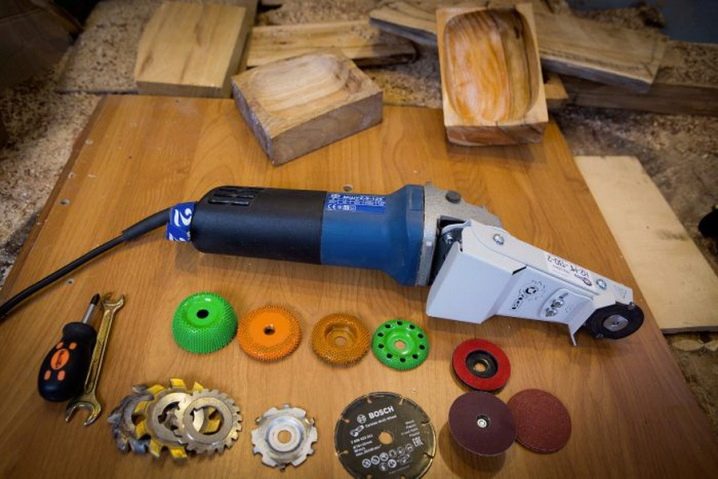

Насадки на болгарку, виды дисков и кругов

Особенности дисков

Насадки на УШМ помогают пользователю работать не только по древесине, но и обрабатывать металлические изделия, отрезать стекло, подходят для браширования. Их можно классифицировать по типу использования, габаритам, форме. Любая насадка, которая применяется в конструкции УШМ, имеет свой цвет, это своего рода маркировка, которая указывает на назначение изделия.

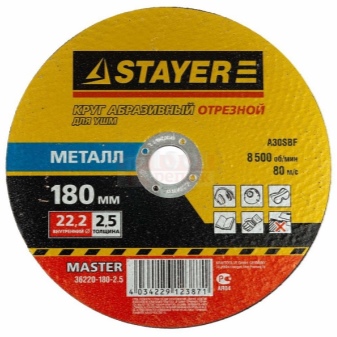

Например, диск с синей краской используется для металла. Пользователю стоит помнить, что подобное изделие ставят на инструменте, который оснащен дополнительно возможностью регулировки оборотов, другой для использования не подходит.

Диаметр снаружи и толщина круга – основные параметры, по которым дифференцируют диски.

Выпускается изделие в трех вариантах:

  • небольшое;
  • среднее;
  • большое.

Самыми востребованными считаются 125 мм. Меньше всего распространены круги диаметром 150 и 80 мм.

Те насадки, которые используют для обработки бетонного покрытия и каменного, изготавливаются исключительно из карбида кремния, поскольку именно этот материал обеспечивает необходимую эффективность. Однако для резки кирпича красного цвета эта насадка не используется, лучше брать с алмазным напылением.

Что касается обработки древесины, то она может быть грубой или нет.

Для первого варианта используют диски-рубанки, посредством которых можно быстро обтесать бревно или деревянный столб. Использовать подобную насадку можно только на инструменте, который оснащен второй ручкой. Можно убрать защитный кожух, поскольку разрушение насадки маловероятно из-за цельной конструкции диска.

Если необходимо убрать кору, стоит использовать диск для обдирки, который прекрасно заменяет обычный и более привычный ручной инструмент – топор. Им можно дополнительно распиливать не слишком толстые доски.

Для более качественной обработки деревянных заготовок применяют абразивные диски, но для этого оператор должен обладать навыком и умением.

Нередко для работы с описываемым материалом используют фрезы, необходимые для распиливания, отделки кромки, вырезания чаши. Если берется подобная насадка, то удалять кожух, предназначенный для дополнительной защиты оператора, нельзя, а скорость, с которой вращается диск, должна быть той, что указана производителем.

Кроме всего прочего, болгарка — инструмент, используемый в качестве шлифовального агрегата.

Если это первичная обработка, то применяют кордовые щетки, поскольку они быстро выравнивают поверхность. Торцы обрабатывают соответствующими торцевыми дисками.

Насадки лепесткового типа всегда применяют в количестве нескольких изделий, поскольку потребуется отдельно брать для различных, выполняемых операций.

Начинают работать диском, на котором находится крупный абразив, затем зерно должно быть все меньше и меньше по размеру. Использовать шлифовочные диски можно при подготовке основания перед покраской, циклования, обработки краев.

Чтобы отполировать древесину, используют и соответствующие диски, рабочее основание которых производится из различных, более мягких материалов, к примеру, губки, шкурки.

Диски, которые устанавливают на пилы циркулярного типа, использовать на болгарке запрещено, поскольку кромка не выдерживает нагрузки, а зубья разлетаются.

Какие бывают?

Если классифицировать диски по материалу, что применялся производителем при изготовлении, то они бывают:

  • алмазные;
  • «черепашка»;
  • твердосплавный;
  • с абразивом;
  • зачистной.

У алмазных отрезных кругов в основе сталь, на которую наносится особое напыление. Универсальность дисков сделала их востребованными на рынке.

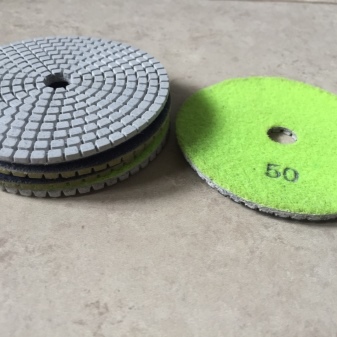

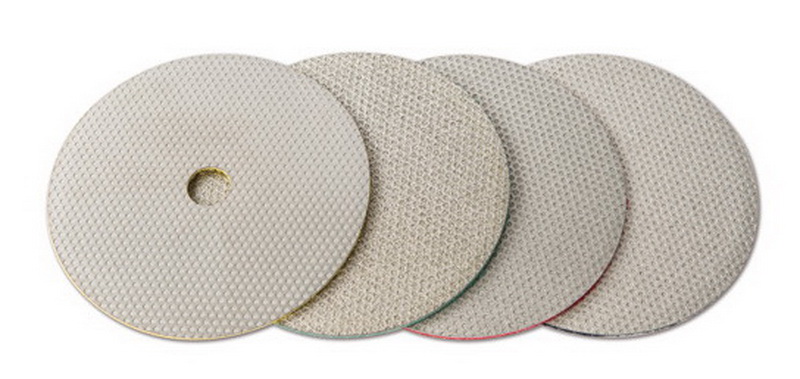

Насадка, которую называют «черепашкой», тоже обладает алмазным напылением, но в ее основе гибкая резина, отличающаяся особой прочностью.

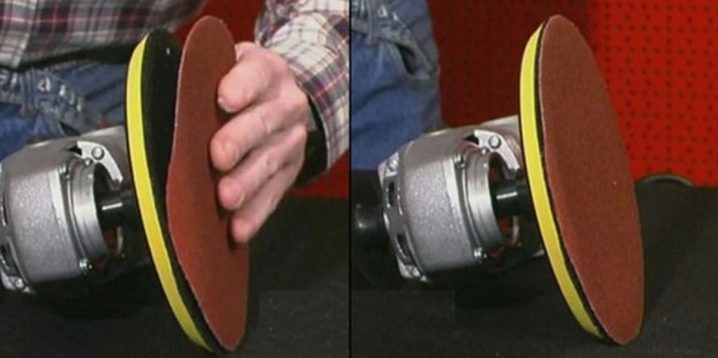

Насадка имеет рифленую структуру, цепляются они с помощью липучки. Если говорить о конструктивных особенностях насадки, то это круг в форме тарелки с нанесенным на поверхность клеем особого качества.

При выполнении поставленной задачи применяется специализированная бумага, на которой также есть слой клея, за счет чего и достигается необходимый уровень фиксации. Тарелка обладает разной толщиной, в зависимости от модели. Производитель делает ее как твердой, так и мягкой.

Специалисты не советуют использовать жесткие во время шлифовки или полировки, поскольку неосторожность приводит к появлению вмятины.

В момент эксплуатации круга на липучке пользователю необходимо понимать, что при движении он развивает большую скорость, поэтому нагревается. Поэтому изделия с отверстиями предпочтительнее, поскольку они лучше охлаждаются. Требуется и постоянно контролировать степень износа насадки, иначе пользователь будет работать основанием.

Для изготовления твердосплавных дисков применяют особые сплавы, которые формируют прочное соединение. На крае есть припой, который состоит из высокоуглеродистой стали с молибденом, никелем, хромом. Абразивные изделия производятся из латексной бумаги, поскольку она характеризуется как материал с высокой плотностью и устойчивостью к воде. В конструкции имеется армированная сетка, на которую и наносится абразивное покрытие.

Иногда у кругов полимерная основа. У зачистных дисков есть металлическая проволока, за счет нее происходит удаление краски, лака или ржавчины с поверхности.

Виды дисков служат для:

  • разрезания материала;
  • полировки и шлифовки;
  • обдирки;
  • фрезерования.

Диски для качественного среза используются гораздо чаще, они выпускаются на рынок различных типов. Если это круг по металлу, то размер его диаметра обычно 115-230 мм, есть в продаже и 125 мм. От того, какой диаметр у насадки, варьируется и толщина изделия, как правило, она составляет от 1 до 3,2 мм.

Недорогие диски для резки обычно около 2,5 мм, шлифовальные зачистные обладают большей толщиной около 6 мм. Посадочный диаметр всегда 22,2 мм.

Абразивные имеют более широкое применение, они разрезают и отшлифовывают не только камень, но и металл. В сравнении с ними алмазные обладают лучшей производительностью, поскольку быстрее разрезают материал, более того, они обладают высоким уровнем безопасности.

Насадки, основное назначение которых – обработка поверхности из камня, по параметрам мало чем отличаются от тех, что применяют при необходимости разрезать металл, однако, на них наносится иной абразив.

Изделия по дереву выглядят как пилы, работать ими опасно, поэтому стоит быть особенно осторожным. Использовать лучше всего те диски, у которых мелкие зубья, а не большая подача. Параллельно лучше всего применять особое крепление для дистанционной фиксации элемента.

Стандартные режущие диски обладают небольшой толщиной, они недорогие. Алмазные покрыты с одной стороны особым напылением, универсальные, поскольку ими можно распиливать любой материал, поэтому дорого стоят и обладают большим весом, чем остальные.

Поставляются в продажу такие абразивные насадки с двумя или одним кольцом нанесенного абразива. Они могут создавать сплошную прорезь или с поперечными прорезями.

Неопытному покупателю с первого взгляда сложно понять, для чего именно можно использовать то или иное изделие, поэтому стоит ознакомиться с данными, указанными на упаковке.

На рынке также можно найти много вариантов войлочных дисков:

  • с губкой;
  • с материей;
  • с наждачкой;
  • коралловый;
  • с войлоком;
  • с возможностью сменить шлиф-шкурку.

Чтобы применять подобное приспособление, используют дополнительно шлифовальную пасту, в составе которой находится мелкий абразив. Нередко необходимы для работы шлифовальные диски из карбида вольфрама, которые являются более дешевым эквивалентом к дискам, изготавливаемым из диаманта, поэтому и срок их эксплуатации значительно ниже.

Очень важно, чтобы пользователь обратил внимание на качество абразива, который используется в конструкции. Качество обработанной поверхности имеет прямую зависимость от этого показателя.

Если необходима грубая зачистка, тогда стоит использовать изделия с наждачным абразивом 40-80. Есть в продаже и изделия с показателем абразива до 3000, которые мало чем отличаются от обычной бумаги. Они стоят дороже и позволяют добиться полировки высшего качества.

Фибровые изделия изготавливаются из тонких и гибких волокон, скрепленных специальной смолой. Их нужно использовать с подкладкой. Обладают такие диски большим спектром применения, быстро сменяются на оборудовании. Они создают необходимую зону давления на материал, легко распиливают его, поставляются по доступной цене. С ними можно работать на разных скоростях.

Для удаления краски, ржавчины идеально подходит нейлоновая сетка. Однако, она может слишком сильно воздействовать на металл и снять его более допустимой толщины, в этом случае используются специальные губки, которые не повреждают алюминий, поэтому их использование возможно на стеклоткани.

Обдирочные или еще такие диски называют заточными, тоже бывают разными:

  • с алмазным покрытием;
  • с абразивом;
  • с витой проволокой.

Чтобы хорошо обработать поверхность из камня или металла, необходимо брать насадку с витой проволокой.

Конструкция такого изделия очень проста, в ней предусмотрено две чашки, а между ними зажата стальная щетка, составленная из проволоки определенного диаметра. Диски абразивного типа для заточки используются для придания остроты разным инструментам, а также для зачистки сварного шва. В середине имеется отверстие, толщина изделия от 5 мм.

Алмазные для обдирки очень похожи на предыдущий вариант, за исключением того, что в них используется только одна часть, где располагается рабочая кромка. При работе с таким изделием есть ограничения — металлические заготовки и поверхности не должны обрабатываться, только каменные и бетонные. Есть и другие насадки, о которых нельзя не упомянуть.

Для первичной обработки дерева, грубой и неаккуратной зачистки берут:

  • рубанок;
  • диск для обдирки.

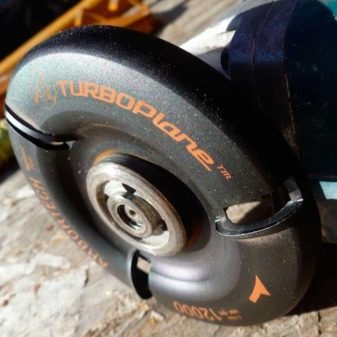

Насадка диск-рубанок позволяет полностью заменить ручной инструмент, благодаря чему время на выполнение поставленной задачи существенно сокращается. Изделие просто незаменимо, если необходимо провести черновую обработку, что очень ценится при строительстве срубов или подготовке деревянных столбов.

Во время работы требуется, чтобы пользователь был одет в защитную одежду, в том числе очки на глазах, никаких голых рук и ног, поскольку щепа может отлетать с высокой скоростью.

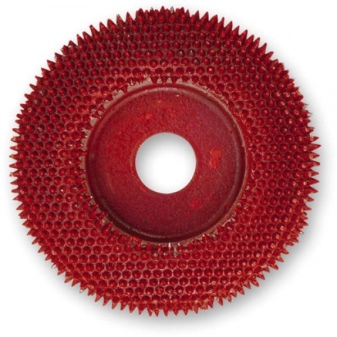

Обдирочные диски применяются как альтернатива плотницкому топору. Иногда ими распиливают материал, только срез получается широким, с большим количеством опилок.

Описываемый инструмент применяется и для фрезерования, когда используются фрезы. Первые присутствуют на рынке в богатом ассортименте, имеют различия по размеру абразивного зерна. Немного отличий такая насадка имеет, если сравнивать ее с рашпилем, только скорость реализации задачи главное отличие.

Если есть достаточный опыт, то можно посредством изделия провести чистовую обработку. Фрезы поступают в продажу специально изготовленными для работы с древесиной.

Отличаются насадки:

  • формой;
  • габаритами зубьев;
  • расположением острых концов на кромке.

Главная сфера применения такого изделия – формирование чаши, выборка паза, выравнивание кромки. Можно ими производить и распил небольшой заготовки с соответствующим сечением.

Особое внимание стоит обратить на шлифовальные круги. Они выступают в качестве универсального помощника. Сменить такое приспособление проще простого, делают это по мере необходимости, когда становится заметен существенный износ рабочей поверхности, при этом насадка остается. Используют для шлифовки дерева, циклевки, зачистки или обработки краев.

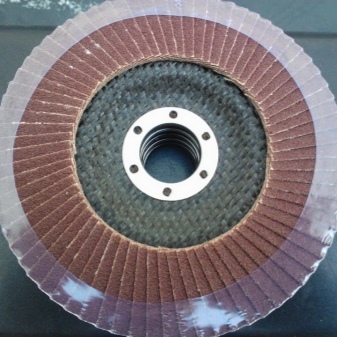

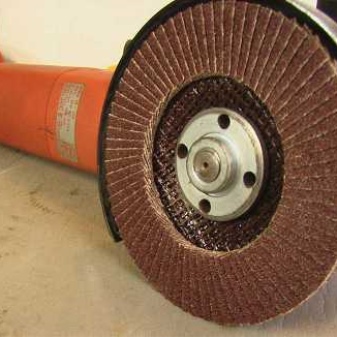

Что касается лепестковых дисков, то они очень похожи по принципу использования на «черепашек», единственный существенный недостаток – такая насадка одноразовая, поэтому стоимость обработки древесины вырастает в разы.

Выглядит такой диск, как небольшая тарелка, на которую наклеивали в несколько слоев наждачную бумагу. Зернистость может отличаться, в зависимости от модели, которую выбрал пользователь.

Чаще всего такие насадки используют для грубой обработки не только дерева, но и металла, поэтому и размер абразива – от 40 до 100.

Если рассматривать более подробно недостатки этого типа насадок, то при большом количестве оборотов диск быстро изнашивается, забивается, особенно если используется мелкозернистое изделие. Такой круг лучше всего использовать для снятия слоя краски, к примеру, на кузове машины, чтобы быть уверенным, что металл не удастся сильно повредить.

Если хочется увеличить срок службы изделия, тогда стоит работать при небольших оборотах и тщательно контролировать степень давления, иначе на поверхности могут образоваться вмятины.

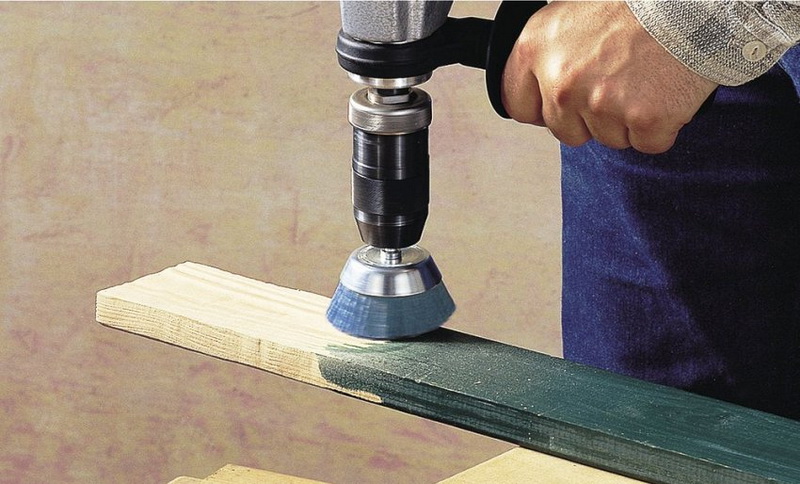

Металлические щетки также используются в качестве насадки на описываемый тип инструмента. На рынке предлагают много модификаций, которые отличаются по толщине используемой проволоки. Используют для очистки разных изделий, в том числе удаляют ржавчину, лаковый слой или окалины от сварки.

Если рассматривать изделия по типу используемой проволоки, тогда они могут быть следующими.

  • Плоские из гофрированной стали. Применяются для грубой обработки металлической поверхности, как правило, диаметр проволоки находится в промежутке от 0,3 до 0,4 мм.
  • Витые. Главное отличие в том, что проволока в конструкции витая и собрана в пучок, хотя изготавливается все так же из стали. В результате в такой конструкции щетка обладает особой прочностью, жесткостью и устойчивостью к износу. С помощью насадки можно быстро снять толстый слой краски, обработать большую по площади поверхность.
  • Латунированные: Используются тогда, когда от человека требуется особая аккуратность. Они не подходят для полировки, но благодаря тому, что используется мягкая и тонкая проволока, поверхность будет качественно очищена, без образования грубых неровностей. Нередко насадка используется при обработке древесины, но только черновой.

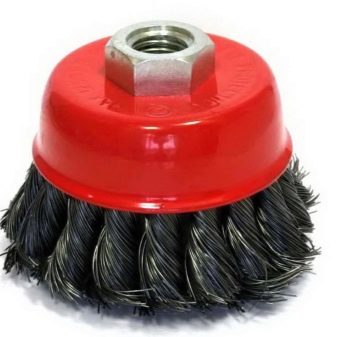

  • Чашеобразные. Изготавливаются из витой проволоки, но диаметр 0,7-0,8 мм. Можно применять при большом усилии, позволяют быстро снять краску и ржавчину. В продаже есть насадки не только для обработки дерева и металла, но и камня, в том числе шлифовки гранита или мрамора. Как правило, это алмазные чаши, которые поставляются разных габаритов. Режущая часть находится на внешней поверхности, отсюда и высокая эффективность.

Если пользователь хочет более мягкую обработку, тогда рекомендуют использовать вариант турбо, где режущая часть стоит веером по краю, отсюда и более высокое качество обработки. Стоит помнить, что для работы с такой насадкой потребуется мощный инструмент с максимальной частотой оборотов.

Источник

Назначение и типы дисков

Диски для болгарки — расходный инструмент в виде круга (чаши) с особой режущей, чистящей, шлифовальной или прочей кромкой и посадочным отверстием для фиксации на валу УШМ. С учетом исполнения и назначения существуют несколько разновидностей:

Отрезные

Характеризуются небольшой толщиной 1–3,2 мм при наружном диаметре 115–320 мм и специфической режущей кромкой. Нередко выделяются на фоне других аналогов определенным цветом маркировки с учетом материала, для резки которого предназначены:

Для металла:
Стальные круги для различных металлов и их сплавов с абразивными поверхностями из кристаллического глиноземного или синтетического корунда (электрокорунда). Основной оттенок маркировки — синий. Режут профили, трубы, арматуру и др.

Для камня:
Абразивная режущая часть из карбида кремния может быть нескольких видов:

  1. сплошной — для доломитов, известняков и других мягких пород;
  2. сегментированной или турбо — для базальтов, лабрадоритов и прочего твердого камня, а также плитки.

Цвет маркировки, как правило, зеленый.

Для дерева:
Пильные круги сечением до 2 мм, напоминающие диски для циркулярных пил диаметром до 320 мм. С учетом формы зубьев производятся следующие виды:

  1. переменно скошенные — универсальные;
  2. прямые — для хвойных и других мягких пород;
  3. трапециевидные — для древесины средней и повышенной плотности.

Наиболее безопасны для работы универсальные пильные диски с режущей кромкой в виде цепи от бензопилы. При заклинивании режущего элемента, круг продолжает вращение, что дает возможность быстро отключить болгарку с минимальным риском травмирования.

Алмазные:
Универсальные стальные диски с ободом режущей части на основе сплава никеля, олова, цинка или кобальта, в который вкраплена алмазная крошка. Назначение износостойких кругов определяется с учетом технологии фиксации крошечных алмазов на ободе:

  1. гальваника (твердая обвязка) — для песчаника и прочих относительно мягких пород;
  2. лазерная сварка или спекание (мягкая обвязка)— бетон, гранит и другие твердые материалы.

В зависимости от особенностей исполнения режущей кромки различают следующие виды алмазных кругов:

  1. сегментированные — грубая резка бетона, камня и прочих высокопрочных материалов сухим или мокрым способом;
  2. сплошные — высокоточная резка, в том числе металлов и камня с водяным охлаждением;
  3. косые насечки (турбо) — быстрая и точная обработка различных материалов сухим методом.

В зависимости от типа используемой разновидности искусственных алмазов могут быть монокристаллическими или поликристаллическими. Первые применяются для обработки металла или камня, вторые — для относительно мягких материалов.

Обдирочные и зачистные

Рабочая часть в виде стальной чашки или двух объединенных дисков, по кромке которых смонтированы витые шарошки, щетки или просто металлическая проволока. Предназначены для удаления ржавчины, коррозии и различных покрытий — краска, лак, полимер, засохший цемент и пр. Незаменимы при кузовном ремонте автомобилей, различных машин и оборудования. Сечение и прочность проволоки определяет степень обработки.

Существуют алмазные и абразивные обдирочные диски с рабочими гранями, как у заточных кругов. Используются для удаления штукатурки, бетонных, каменных и других высокопрочных отделочных покрытий.



Шлифовальные и полировальные

Болгарка является угловой шлифовальной машиной, поэтому ее «конек» — циклевание паркета, грубая и финишная обработка различных поверхностей, торцов и кромок. С учетом этого существует обширная линейка дисков для шлифования и полировки, в том числе:

  • кордовые щетки — черновая обработка для выравнивания или очистки поверхности;
  • торцевые абразивные насадки — специально спроектированы для шлифовки торцов деталей;
  • лепестки — особые диски в виде абразивных полотен различной зернистости, ее степень определяет качество шлифовки;
  • войлочные (тканевые) круги — идеально приспособлены для зеркальной полировки, в том числе и с использованием специальной жидкости или мелкоабразивной пасты;
  • фибровые насадки — хороший вариант для обработки металлических поверхностей;
  • цепные и круги-рубанки цельнолитого типа следует использовать исключительно с болгарками, укомплектованными дополнительными рукоятками, позволяют выполнять грубую обработку бревен, бруса и других видов древесины.

Фрезеровочные

Насадки этой категории производятся двух типов: круги и фрезы. В первом случае структура боковой рабочей поверхности диска напоминает рашпиль. Применяются для грубой обработки древесины. Фрезы отличаются как размерами, так и конфигурацией зубьев. Позволяют выполнять следующие операции:

  • вырезка пазов;
  • выборка чаш и углублений;
  • обработка кромок и торцов;
  • распил малогабаритных заготовок и пр.

Заточные

Традиционные диски, идентичные как для точильных станков. Ключевое отличие от абразивных отрезных аналогов в толщине и возможности обрабатывать детали боковой частью. Сечение не менее 5 мм. Помимо заточки инструментов, могут использоваться для удаления сварочных швов и других видов грубой шлифовки металла.

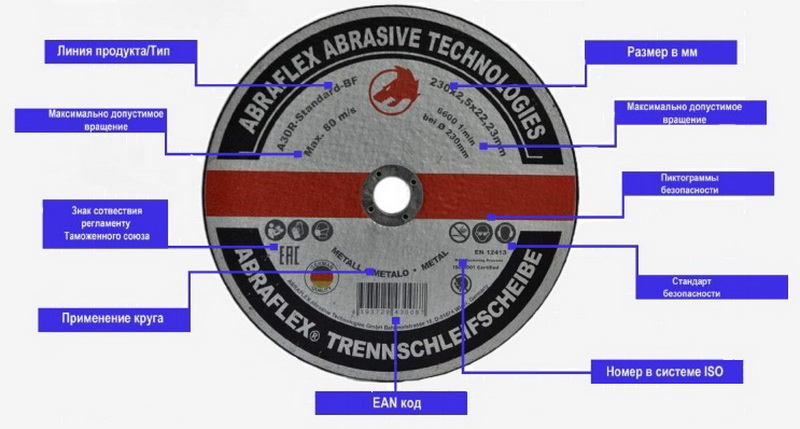

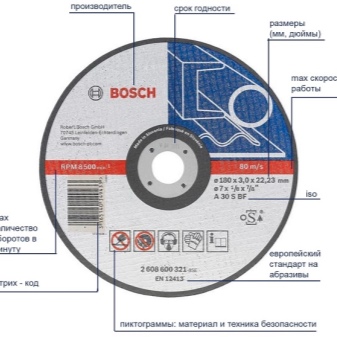

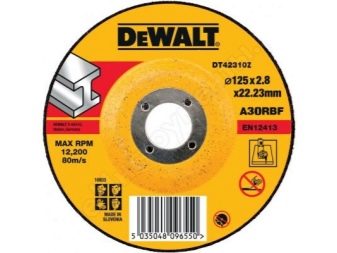

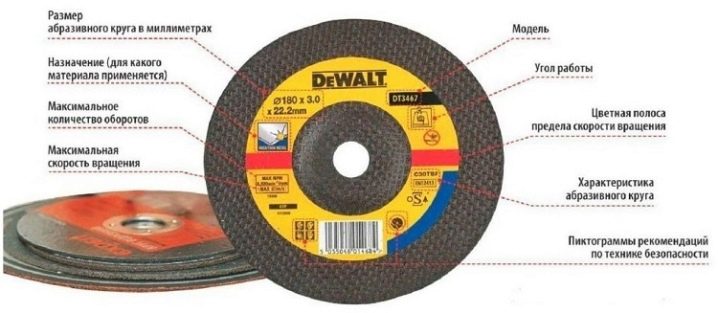

Особенности маркировки дисков для болгарки

Наряду со штриховым кодом страны производителя и назначением, на маркировке дисков для болгарки указываются следующие данные:

  • характеристика, например, алмазный, абразивный и др.;
  • размеры: внешний диаметр режущей кромки, толщина и диаметр посадочного отверстия в мм;
  • максимальная угловая скорость;
  • предельная скорость вращения;
  • угол работы;
  • какие операции запрещено выполнять;
  • указания по безопасности в виде пиктограмм;
  • дата изготовления и срок истечения годности.

Плюс к этому, можно узнать и другую информацию производителя. Например, соответствие определенным стандартам, нормативные документы, в соответствии с которыми изготовлено изделие и пр.

Какие бывают диски для болгарки? Классификация, краткий обзор

Угловая шлифовальная машина (УШМ, болгарка) – инструмент, с помощью которого возможно исполнение нескольких видов работ. В каждом случае требуется использование дополнительных приспособлений – специальные диски и насадки. Какой именно круг выбрать в конкретном случае?

Размеры дисков, предназначенных для болгарки, могут быть разными. Каждый из них имеет определенные диаметры – внутренний и внешний. Внутренний увязан с посадочным размером УШМ. У бытовых шлифмашин он одинаков – 22,2 мм. От внешнего диаметра круга зависит глубина реза или площадь шлифуемой поверхности. Диск большего размера дает более глубокий рез. Диаметры внешние дисков для болгарки: 115, 125, 150, 180, 230. Круги имеют различную толщину. При выборе нужно отдавать предпочтение тем, что толще. Тонкий диск быстрее износится.

Виды дисков

Какие бывают диски для болгарки? Круги к угловой шлифовальной машине классифицируют по следующим параметрам:

  • вид работы;
  • материал, из которого изготовлен круг;
  • форма;
  • размеры.

Существуют специальные круги – по дереву, металлу, бетону, искусственному и натуральному камню и т. д. О том, к какому материалу подходит насадка, говорит маркировка. Каждый вид может подходить для нескольких видов обрабатываемых поверхностей. Например, диск для работ по камню для болгарки режет бетон, кирпич, керамику, тротуарную плитку и т. п. Но резать или шлифовать кругом по дереву металл или насадкой по черновой стали нержавеющую невозможно. УШМ обрабатывают, в том числе, асфальт, пластмассу, стекло, стекловолокно. При необходимости можно найти специальные диски для угловой шлифовальной машины (болгарки) по керамограниту, граниту, железобетону, мрамору, керамике, плитке, кирпичу, пластику. При желании сэкономить предпочтительно поискать универсальный круг, который обрабатывает сразу несколько видов материалов.

Классификация по виду работ

По виду выполняемых работ круги к УШМ бывают:

  1. Отрезные. Они предназначены для выполнения разрезов, черновых распилов и т. п. Отрезной диск обладает режущим краем, который представляет собой сплошную окружность или разделен на сегменты.
  2. Пильные. Режущая кромка имеет зубья. Для подрезки многих видов изделий из древесины и ее заменителей используется болгарка. Чтобы выполнить работу, нужен пильный диск. Эта разновидность кругов предназначена для выполнения ровного, чистого реза массивной доски, фанеры, паркета, гипсокартона. Подходит он и для ламината, ДВП, ДСП (в том числе ламинированного), а также выборки пазов в газосиликате.
  3. Обдирочные (шлифовальные круги). Такие насадки удаляют с обрабатываемой поверхности старый слой краски, лака, грунтовки, осуществляют шлифовку.
  4. Зачистные. Это разновидность обдирочных. К ним относят дисковые металлические щетки. Ими можно удалить ржавчину и другие стойкие загрязнения.
  5. Лепестковые круги. Их тоже относят к зачистным. Круг лепестковый применяют при обработке изделий из металла, дерева, пластмассы, зачистки сварных швов и заусенцев, снятия ржавчины и т. п. Лепестковый диск для болгарки состоит из пластин, закрепленных внахлест по окружности, по принципу лепестков цветка. Разновидности: торцевые, пакетные, с оправкой. Лепестковый торцевой круг на болгарку предназначен для обработки под углом или обычной плоской. Есть два его подвида — прямой и конусный. Прямой диск лепестковый нужен при шлифовке на большой площади. Конусный круг лепестковый подходит при отделке швов, стыков и т. п. Пакетный диск лепестковый (складчатый) тоже пригоден для работ на большой площади. Зачистные круги с оправкой для болгарки применяют при работе с полостями. Они помогают достичь наибольшей точности обработки.
  6. Для нарезки швов. Их применяют при выполнении швов в бетоне, асфальте и т. п. С такими насадками шлифмашина пригодна и для этой работы.
  7. Полировальные. Такие круги применяют для окончательной полировки поверхностей. К ним относят полировальные сменные войлочные и фетровые насадки для болгарки с липучкой, а также наждачный круг.

Классификация по материалу

Диски к УШМ изготавливают из нескольких разных материалов. Каждый из них имеет свои особенности. Виды кругов для угловых шлифовальных машин:

  1. Алмазный. Их изготавливают из стали, на которую наносят алмазное напыление. Этот вид насадок режет и шлифует любой металл, бетон, искусственный и натуральный камень (в том числе гранит и мрамор), керамику, стекло. Пильный алмазный диск для болгарки обеспечивает наиболее тонкий разрез. Пилить нужно маленькими резами. Новая разновидность алмазных насадок – полировальные круги на гибкой основе («черепашки»). Их поверхность имеет рифленую структуру в виде черепашьего панциря (отсюда название). Гибкие алмазные диски крепят на основу – насадку из твердой резины с липучкой.
  2. Твердосплавный. Круги этого вида тоже изготавливают из металла. Они имеют по краям припой из высокоуглеродистых молибденовых сталей с добавками хрома и никеля. Их используют в основном при резке металлов, реже для дерева. Болгарка пригодна для работы со многими металлами. Есть диски твердосплавные, специально предназначенные для тонкой, высокоуглеродистой, нержавеющей стали, алюминия.
  3. Абразивный. Основой является плотная водостойкая латексная бумага с армирующей сеткой или фибра. На нее наносят слой абразивного материала – частиц оксида алюминия, карбида кремния, карбида вольфрама или корунда. Связкой для абразива является смола или полимер. Шлифовальный фибровый диск на болгарку используют в комплекте с опорной тарелкой из пластика или резины. Она служит упором и охлаждает абразив. Абразивные круги применяют как отрезные, зачистные или обдирочные. Фибровый круг пригоден для работ по дереву и бетону, обработки цветных и черных металлов. Абразивом служат цирконат или оксид алюминия, керамическое зерно. Фибровый круг идеально подходит для грубого удаления старой краски со стен, фасадов и других поверхностей.
  4. Зачистной из металлической проволоки. Дисковые щетки из этого материала используют для удаления ржавчины и других видов стойкого налета.

К дискам для болгарки можно условно отнести опорные тарелки. Их называют также опорными или тарельчатыми дисками. Тарелки изготавливают из пластика или резины. Их используют в сочетании с некоторыми шлифовальными, полировальными, зачистными абразивными насадками, наждачными кругами. Необходимость использования опорного диска нужно уточнить при покупке того или иного круга для УШМ.

Дополнительные параметры

У шлифовальных дисков болгарок важную роль играет зернистость. Чем ее значение выше, тем мельче размер абразивных частиц, а значит, тоньше шлифовка:

  • 40–80 – предварительная обработка;
  • 100–120 – выравнивание;
  • 180–240 – заключительная шлифовка.

Зернистость алмазных полировальных кругов на гибкой основе: 50, 100, 200, 400, 600, 800, 1000, 1500, 2000 и 3000 (самое мелкое зерно). О зернистости говорит маркировка на обороте.

Отрезные алмазные диски бывают четырех видов:

  1. Сплошные («Корона»). Они предназначены для выполнения только мокрого реза. Режущая кромка непрерывна. Этот вид кругов обеспечивает более быстрое выполнение работы, делает ровные срезы без сколов.
  2. Сегментные. Диски сегментированные имеют на режущем крае равномерно расположенные прорези, направленные к центру. Они делят диск на равные части – сегменты. Сегментные круги используют при выполнении сухих резов.
  3. Комбинированные («Турбо»). Кромка диска имеет зубчатую форму, состоящую из наклонных канавок. Этот вид дисков универсален, подходит для сухих и мокрых резов.
  4. Турбосегментные. Их кромка тоже зубчатая, но разделена на сегменты, как у сегментированного диска. Подходят при сухой резке. Особая форма повышает производительность.

Во время резки болгаркой многих видов материалов (бетон, керамика и т. п.) образуется большое количество пыли. Желательно избежать вредных последствий для человека, выполняющего работу, а также оседания пыли на окружающие предметы. Поэтому применяют технику «мокрого» реза. Во время работы следят, чтобы режущая кромка была увлажнена водой, тогда пыли меньше.

В продаже можно найти круги к УШМ с фланцем. Фланец надежно и быстро крепит круг, повышает жесткость, снижает вибрацию, повышает точность обработки, расширяет возможности инструмента, позволяет обрабатывать «мертвые зоны», плоские углы.

Заключение

Огромный выбор кругов разного назначения к угловой шлифовальной машине позволяет выполнять этим инструментом множество задач. Из предлагаемого производителями ассортимента нужно лишь выбрать подходящие диаметр диска, материал, форму. При этом нужно помнить, что высокая стоимость связана с более высокой прочностью круга, а значит, увеличением срока службы инструмента иногда в несколько раз.

как выбрать, виды, правила использования

Алмазные отрезные диски, или как их еще называют, алмазные круги, имеют ряд преимуществ по сравнению с обычными абразивными аналогами. Они имеют значительно большие показатели по ресурсу, точности реза и производительности. Далее мы рассмотрим, как выбрать алмазный диск для болгарки, какие разновидности дисков существуют и в чем их преимущество.

Выбор алмазных дисков для УШМ (болгарки)

Знакомство с алмазными отрезными дисками

Круги с алмазными режущими кромками для безводной резки впервые были созданы в конструкторских бюро японской компании Sankyo Diamond Tools, структурном подразделении корпорации Hitachi.

Множество технологий использовалось впервые, поэтому круги были недостаточно надежными и быстро выходили из строя. Например, алмазы и режущая часть крепились к стальному основанию при помощи высокотемпературной пайки. В процессе работы, при возникновении большой силы трения, металл нагревался, припой расплавлялся и рабочая часть попросту отваливалась. При водяном охлаждении такие круги работали более-менее сносно, но при сухом трении ресурс их был небольшой.

Дело в том, что алмаз не режет материал, а истирает его в пыль, большие силы трения сопровождаются быстрым нагревом — тепло не успевает отводиться по телу круга, кроме того, несмотря на наличие специальных прорезей, круг деформируется при нагревании. Изменения формы незначительны и не угрожают разрушением, но на прочность соединения оказывают отрицательное влияние.

znak

Инженеры Sankyo Diamond предложили и другие решения — спекание рабочей части и основания под большим давлением. Такое соединение более прочное и выдерживает значительно большие температуры. Таким образом, удалось создать стойкие к нагреву и деформации сегментированные и сплошные диски. Технология используется до сих пор.

Второе решение — сварка лазером на молекулярном уровне. По такой технологии производятся только круги сегментированного вида. По прочности и надежности диски обоих видов практически одинаковы, хотя многие профессионалы считают, что изготовленные методом лазерной сварки лучше.

Принцип работы отрезного алмазного диска

Большинство алмазных дисков используются на угловых шлифовальных машинах с частотой оборотов до 12000 об/мин. Максимальное количество оборотов, которое могут выдержать лучшие круги составляет 13900 об/мин, но инструментов, способных их развить при резке не слишком много.

С обрабатываемой  поверхностью контактирует только сам алмаз — он выступает над поверхностью обода и при вращении истирает материал в мелкую пыль. Многослойная структура режущей кромки обеспечивает постоянную готовность диска к работе — истиравшиеся или вылетевшие из гнезда алмазы заменяются другими, которые находятся в более низком слое обода.

Избыток тепла отводится по корпусу диска, но, все же, он нагревается до достаточно высоких температур, что требует соблюдения определенных правил техники безопасности при сухой резке.

Долговечность круга и эффективность его применения зависят от размеров алмазов. Крупные обеспечивают эффективность работы, но быстро изнашиваются, мелкие режут очень точно, но медленнее, срок их службы на 25 – 30% дольше, чем у инструмента с крупными фракциями кристаллов.

prinzip rabotu

Конструкция отрезных алмазных дисков

Конструктивно алмазный диск представляет собой стальной круг с режущей частью и прорезями по всей площади, которые способствуют отводу тепла и снижают деформационные напряжения. Алмазы вкраплены по всему ободу диска. Они вставляются в обод из сплавов никеля, цинка, кобальта и олова. При линейной скорости движения до 80 м/с и громадных силах трения, крепление должно быть исключительно прочным, что достигается использованием специальных технологий.

Для обеспечения удержания режущей части при больших нагрузках они могут закрепляться при помощи лазерной сварки, спекания, гальваническим способом или пайкой. Пайка используется только в дисках для резки машинами с водяным охлаждением.

Режущая часть алмазного диска

В зависимости от способа закрепления алмаза, определяется назначение диска. Закрепленные гальваническим способом алмазы предназначены для работы с мягкими видами природного камня, обработанные лазерной сваркой и спеканием, особенно сегментные — для всех видов твердых материалов сухим и «мокрым» способом.

Отверстия и прорези расположены строго симметрично, также уравновешена масса алмазов по диаметрально противоположным направлениям. Это исключает вибрации и «биения» диска и обеспечивает равномерность резки. Но использовать круги для сухой резки можно только для выполнения прямолинейного реза — при криволинейной траектории диск может не только потерять алмазы, но и разрушиться. Этот вид инструментов очень чувствительный к боковым нагрузкам.

Устройство алмазного диска
1. Демпфигующие прорези. 2. Режущий слой. 3. Посадочное отверстие. 4. Стальной диск.

Разновидности алмазных дисков

Алмазные отрезные диски имеют определенные различия по конструкции и технологии изготовления.

Виды алмазных дисков по строению

По строению диски для сухой резки подразделяются на:

  • сплошные;
  • сегментированные;
  • турбо;
  • турбосегментированные.

Сплошные алмазные диски. Оснащены сплошной режущей лентой, идущей по окружности, в которую вкраплены искусственные алмазы в несколько рядов. Для резки керамики и других материалов, где точность реза является основным параметром, предпочтительнее круги со сплошной кромкой.

Сплошной алмазный диск

Сегментированные алмазные диски. Сегментированные разделены радиальными прорезями на несколько рабочих участков одинакового размера, они более стойкие к механическим и температурным нагрузкам и применяются чаще, чем сплошные, хотя и стоят несколько дороже. Они более производительны, чем сплошные, но рез после них не такой точный. Лучше всего их применять для грубого реза бетонных конструкций.

Сегментированный диск

Алмазные диски турбо. Турбодиски отличаются наличием косой (и не только) насечки по боковым сторонам обода. Она несколько увеличивает механическую прочность круга и значительно усиливает интенсивность отвода тепла, что позволяет ускорить резку от 50 до 100%. Как и сегментные диски, «турбо» пригодны для быстрой резки любых минеральных материалов широкого диапазона твердости — от песчаника до бетона и гранита.

Турбо алмазный диск

Алмазные диски турбосегментированные. Еще более производительны круги, разделенные на сегменты с боковой насечкой «турбо». Они отличаются высокой производительностью и универсальностью.

Турбо сегментированный диск

Различие дисков по расположению алмазов

Искусственные алмазы закреплены в рабочем ободе в определенном порядке. Есть круги с равномерным их распределением, когда в любой из выбранных единиц длины или сегменте находится одинаковое количество кристаллов.

Но есть и круги, в которых алмазы расставлены с определенным периодом (так называемые сэндвичные). Они более производительны, обеспечивая меньшее усилие на инструмент, более эффективное охлаждение и равномерное распределение усилия.

sendvichnoe raspolozhenie almazov

Алмазные диски для сухой и мокрой резки

По способу резки алмазные диски подразделяются на круги для сухой и мокрой резки. Первые обеспечивают точный рез и более «чистые» в работе, но требуют применения устройств по отсосу пыли — при резке образуются очень мелкие частицы твердых материалов, которые раздражают глаза и дыхательные пути. Круги с водяным охлаждением работают при постоянном притоке жидкости, которая связывает и смывает пыль, но не всегда их можно использовать. Это связано с некоторой громоздкостью гидросистемы и образованием потеков.

Круги для сухой резки можно использовать в машинах с водяным охлаждением, но диски для «мокрой» резки без охлаждения использовать нельзя — они перегреваются и быстро разрушаются.

Как подобрать алмазный диск для болгарки

При подборе алмазного диска необходимо обращать внимание на тип материала, для которого предназначен диск, на его размер, посадочный диаметр и скорость вращения диска.

Материал, с которым предстоит работать

Большинство алмазных кругов предназначены для работы с неметаллическими материалами. Чаще всего они применяются для резки бетона, керамики, стекла, кирпича и асфальта. Но существует ряд дисков, созданных для резки металлов различной твердости. При покупке следует помнить, что разные виды алмазных дисков предназначены для работы с различными материалами. Есть диски, предназначенные для работы с бетоном, керамической плиткой, мрамором, гранитом, песчаником, камнем и асфальтом.

Существует определенное правило выбора диска — для мягких материалов выбираются круги с твердой обвязкой алмазов, а для твердых — с мягкой. Это определяется степенью износа искусственных алмазов, находящихся на ободе круга.

При резке твердых материалов они истираются быстрее и следующие выходят на их место из достаточно мягкой режущей полосы. Мягкие же материалы на алмаз влияют мало, он должен находиться на своем месте максимально долго, что и обеспечивает твердое вещество, в которое вкраплен минерал.

Кроме того, для разных кругов используются различные искусственные алмазы.

Промышленным способом производится два вида алмазов:

  • Монокристаллические, представляющие собой одну пространственную структуру правильной формы;
  • Поликристаллические, состоящие из нескольких прочно связанных между собой монокристаллов меньшего размера.

Первые очень прочные и используются для резки твердых материалов и металлов, вторые могут разрушаться при контакте с ними, поэтому используются на более дешевых инструментах, предназначенных для сравнительно мягких материалов.

vubrez

Размеры алмазных дисков

От размеров диска зависит максимальная глубина реза и, в некоторых случаях, скорость работы. Основные диаметры — 115, 125, 180 и 230 мм, что соответствует абразивным кругам для УШМ наиболее распространенных марок. В продаже можно встретить и алмазные диски диаметром 150, 300 и более миллиметров. Большие диаметры устанавливаются на мощные режущие машины — бензорезы, отрезные станки стационарного типа и т.д.

Наиболее распространенные посадочные отверстия дисков могут быть — 22,2 мм или 25,4 мм. Покупайте диск только того размера, для которого предназначен ваш инструмент.

Никогда не устанавливайте диск большого размера на болгарку, которая предназначена для работы с диском меньшего размера, предварительно сняв защитный кожух. Это очень опасно, так как при разрушении металлического диска можно нанести смертельный урон своему здоровью. Если же у вас есть такие идеи, то найдите в интернете фото последствия работы с алмазным диском без защитного кожуха и вам навсегда перехочется работать без защиты.

Скорость вращения диска

Также на дисках указывается максимальная скорость вращения и линейная скорость. Если возможности вашего инструмента превышают характеристики диска, то ставить его нельзя — центробежные силы попросту разорвут его.

Проблемы, возникающие в процессе работы и способы решения

1. Как уже упоминалось, алмазные диски предназначены исключительно для прямолинейных резов. Скорость реза и силу подачи необходимо регулировать таким образом, чтобы рабочая зона не перегревалась. При температуре обода выше 700 0С искусственные алмазы графитизируются и утрачивают значительный процент прочности.

Увеличить ресурс диска можно простым способом — периодически извлекать его из реза, не выключая мотора УШМ. Набегающий поток воздуха охлаждает диск и снимает термические напряжения между центральной частью и рабочей зоной.

Еще один способ увеличить срок службы диска — не выполнять за один проход слишком глубокого реза. Лучше последовательно пройти по одной траектории несколько раз. Это незначительно увеличит время работы, но ресурс инструмента станет вдвое больше.

rez

2. Одной из главных проблем, которые встречаются в работе, является быстрое изнашивание рабочей зоны. В первую очередь это связано с неправильным выбором инструмента, слишком большой скоростью подачи (прижима) или с состоянием привода УШМ. Если в нем возникают биения, то срок жизни диска резко сокращается, в некоторых случаях, при особенно больших амплитудах колебаний, он может разрушиться, что очень опасно.

Если изнашивается боковая сторона диска ниже режущей кромки, значит, нарушена вертикальность подачи или возник дефект привода, создающий боковое биение.

sov

3. При быстром затуплении сегментов необходимо заменить диск — он не подходит для данного материала. Если же диск выбран правильно, но все равно наблюдается такая картина — необходимо чаще охлаждать диск. Он перегревается вследствие слишком сильной нагрузки. Такие же причины приводят и к изменению цвета основания диска — появляется синеватый отлив на стальном круге.

4. Если на диске появились трещины — немедленно замените его. Растрескивается диск при несоответствии материалу или слишком интенсивной работе. Часто эти дефекты появляются после заклинивания в резу, или перекосе при работе. Чтобы избежать неприятностей, осматривайте диск перед работой и периодически во время работы, останавливая инструмент.

5. Не допускается работа с алмазным диском, если УШМ или иной инструмент неисправен — возникают боковые и радиальные биения, неравномерное вращения, не контролированное увеличение или снижение скорости вращения. В этом случае инструмент необходимо сдать в ремонт или купить новый.

Чтобы увеличить ресурс алмазного диска, необходимо выполнить ряд простых правил:

  • использовать круги большого диаметра, таким образом, снижается нагрузка на кристаллы;
  • УШМ или иной инструмент необходимо выбирать как можно мощнее, это обеспечивает стабильность оборотов;
  • правильно выбирать диск в соответствии с материалом;
  • не превышать допустимых оборотов.

При работе с алмазными дисками обязательно используются перчатки, очки и респираторы.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

назначение кругов диаметром 115 мм, 125 мм и 230 мм, особенности дисков для УШМ размером 150 мм

УШМ, или «болгарка», – разновидность шлифовальной машинки, используемая для резки и шлифовки металла, камня, бетона, дерева и других материалов, применяемых в строительстве. Физический принцип ее работы основан на трении материала об материал под высокими оборотами. Желаемый эффект достигается за счет разогрева поверхности обрабатываемого объекта в точке соприкосновения до высоких температур, что приводит к управляемым механическим повреждениям: полировке, чистке, резке. Сменными режущими/шлифовальными элементами данного электроинструмента являются специальные круги. Самые распространенные из них – отрезные диски.

Что это?

Отрезные диски для «болгарки» – твердые круги темно-серого цвета, шероховатые на ощупь, с крепежным отверстием в центре, обрамленным стальным оцинкованным кольцом. Отличаются по материалу изготовления, размеру, конфигурации и другим характеристикам, определяемым типом работ, которые необходимо выполнить при помощи УШМ. В строительной практике широко используются круги по металлу.

Режущий эффект создают высокопрочные искусственные материалы, измельченные в мелкую крошку. Применяются электрокорунды – сверхтвердые, огнеупорные, химически устойчивые соединения на основе оксида алюминия.

В соответствии с целевым назначением круга могут быть использованы электрокорунды на следующих основах:

  • магниево-кремниевая;
  • хромотитанистая;
  • монокорундовая;
  • циркониевая;
  • титанистая;
  • хромистая.

Отрезные диски УШМ по металлу – расходный материал, который не поставляется производителем вместе с «болгаркой». Изготовитель инструмента не несет ответственности за качество и износостойкость расходных материалов.

Расходные отрезные материалы для «болгарки» имеют повышенный коэффициент износа, так как подвержены большим механическим нагрузкам в виде трения и нагрева. В момент эксплуатации происходит обильная выработка искр оранжевого цвета. Ими являются раскаленные частички диска и обрабатываемого материала. В процессе изнашивания круг становится меньше в диаметре, что снижает его КПД.

Разновидности и их размеры

Отрезные круги имеют меньшее сечение профиля – толщину, чем шлифовальные. В работе используется их торцевая часть, которая, соприкасаясь с металлом, буквально перетирает его. Этот вид дисков имеет две конфигурации, отличные по значению толщины: 1,5 и 2 мм. Центральное крепежное отверстие одинаково во всех видах дисков: оно соответствует диаметру крепежного вала «болгарки». На евразийском континенте существует единый стандарт данной величины. Все углошлифовальные машинки общего назначения имеют одинаковый диаметр крепежного вала, на который одевается сменный круг.

Основные отличия отрезных кругов сводятся к разнице во внешнем диаметре. Этот параметр позволяет использовать диски на «болгарках» разного размера и мощности.

Единые стандартные величины диаметра перечислены ниже:

  • 115 мм;
  • 125 мм;
  • 150 мм;
  • 230 мм.

Существуют специализированные круги, предназначенные для распиливания изделий из «проблемных» металлов: мягких, вязких, высокоуглеродистых. Для их отличия среди прочих разновидностей производители применяют маркировочные коды. С помощью таких обозначений можно определить, какой круг лучше использовать:

  • для работы со сталью – steel;
  • для распила нержавеющей стали – inox;
  • разрезание чугунных изделий – castiron;
  • распиливание мягких металлов – aluminium.

Советы по выбору

В первую очередь стоит обращать внимание на диаметр круга. Он должен соответствовать размеру защитного кожуха «болгарки» и помещаться в него так, чтобы вращаться свободно. Обычно на лицевой стороне диска указан его диаметр. Достаточно сравнить этот показатель с допустимым значением, приведенным в паспорте УШМ. Для выбора обрезного круга по металлу стоит учитывать то, для каких работ он будет использоваться, на каком инструменте и при каких обстоятельствах.

Распиливая металл с толстым профилем, стоит использовать утолщенный отрезной круг. Это позволит уменьшить процент его износа и снизит риск разрушения. Во время эксплуатации режущий элемент нагревается до высоких температур. Чем толще металл, тем выше градус нагрева. При превышении допустимого температурного порога абразивные частицы начинают более интенсивно отрываться от основной массы, в результате чего происходит ускоренное ее разрушение.

Тонкопрофильный металл при распиливании «царапает» диск, ускоряя его износ. Поэтому круг с более тонким профилем лучше подходит для таких работ, так как он имеет меньшую площадь соприкосновения в точке трения. Немаловажными критериями при выборе отрезного диска по металлу являются его ценовая планка и производственный бренд. Отечественные производители поставляют на рынок недорогие материалы данной категории, обладающие низкими качественными характеристиками. Такие круги недолговечны и небезопасны в использовании. Зарубежные поставщики предлагают более качественные варианты по высокой цене.

Стоит учитывать соотношение цены и качества с характеристиками проводимых работ. Если планируется единоразовое и непродолжительное использование сменного диска, то выгоднее приобрести его недорогой эквивалент. Когда предполагается продолжительная работа по резке металла и требования к качеству спила высоки, то дешевый вариант нужно исключить.

Как использовать?

Начальная подготовка

Эксплуатация отрезного круга «болгарки» начинается с соблюдения правил установки и съема.

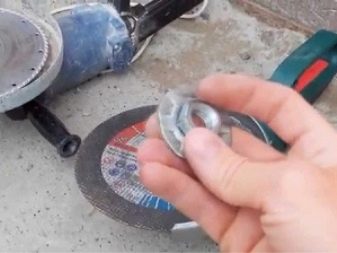

Установка

Проверить положение нижней контргайки, на которую ложится диск. Ее шлиц должен совпадать со шлицем вала болгарки. Надеть круг на вал. Сторона, содержащая маркировочные данные, должна быть видна.

Накрутить верхнюю контргайку. Придерживая ее рукой, попытаться провернуть диск в направлении его движения. В процессе резки металла разница направлений вращения диска и гайки создает эффект самозатягивания. При установке подтягивать верхнюю гайку ключом не стоит.

Съем

Дождаться полной остановки вращения. Отключить болгарку от электросети. Вставить «рожки» специального ключа в отверстия верхней контргайки и выжать стопорную кнопку.

Вращать ключ против часовой стрелки. Когда гайка срывается с места (под воздействием первичного усилия), ее можно отвинтить вручную. Любая углошлифовальные машинка оснащается разъёмом под рукоятку. Работать со снятой рукояткой запрещается.

Меры безопасности

Прежде чем приступать к работе, нужно продумать, как будет осуществляться резка (положение «болгарки» в пространстве по отношению к месту распила), определить вектор направления потока искр, которым будет сопровождаться погружение диска в металл. Убрать все легковоспламеняемые предметы и вещества с линии искрового потока. При необходимости укрыть чистовые поверхности, на которые попадут искры, защитными средствами.

Осмотреть сам электроинструмент на предмет попадания на него воды, грязи, песка, а также проверить целостность электрического шнура питания. Осуществить пробный запуск для проверки бесперебойной работы агрегата и беспрепятственного вращения отрезного диска. Оценить объект распила: он должен быть прочно закреплен, не иметь деформирующего напряжения, быть вдали от электрических проводов.

Категорически запрещено начинать работу с УШМ без соблюдения мер безопасности и индивидуальной защиты.

Глаза должны быть защищены специальными очками, дающими широкий и четкий обзор. Не рекомендуется использовать очки с затемненными линзами. Наиболее безопасным средством защиты лица является щит-маска из прозрачного оргстекла. В случае разрушения диска во время резки его осколки разлетаются в направлении начальной центробежной силы с высокой скоростью. Данная маска убережет лицевую часть головы от их попадания в нее. Органы слуха также нуждаются в защите. Для этого используются строительные наушники или силиконовые беруши.

Экипировка оператора УШМ должна отвечать следующим мерам безопасности:

  • роба из прочного и натурального материала;
  • в меру свободная, но чрезмерно длинные рукава недопустимы;
  • перчатки, плотно сидящие на руках, из крепкого материала, способного сдержать первичный надпил;
  • закрытая обувь с композитными вставками на носках.

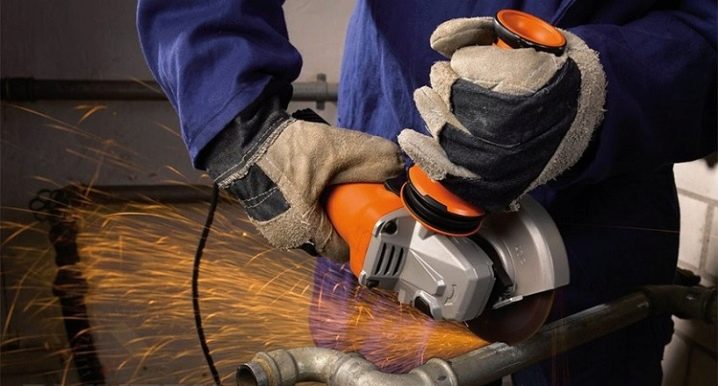

Ход работы

В момент включения «болгарки» держать ее следует с приложением усилия, достаточного для преодоления пускового крутящего момента. УШМ, выпущенная из рук в момент запуска, может причинить вред здоровью оператора и повредить чистовые поверхности. Работающую «болгарку» держать прямо, избегая резкого вращения ее корпуса. Подносить вращающийся диск к металлическому элементу медленно. Погружать без усилия, давая собственному весу агрегата создавать необходимый коэффициент трения.

Когда отрезной круг погрузится в материал на 10–20%, стоит обратить внимание на плавность распиливания. Если УШМ дергается и стремится вырваться вперед, возможно, стоит поменять угол наклона ее корпуса или снизить давление диска на металл. Если металлическая заготовка имеет внутреннее напряжение, осуществить распил на 90% и завершить процесс вручную. В противном случае высвобождение напряжения металла в момент пиления может привести к резкому заклиниванию диска и его разрушению.

В следующем видео вас ждут тесты отрезных дисков на болгарку и сравнение популярных марок.

Маркировка абразивных дисков для болгарок

Материал публикуется в продолжение цикла рассуждений про травмы >>> и правильную работу с болгаркой.

Данная статья сориентирует вас в мире абразивных кругов и поможет безошибочно и быстро расшифровывать условные обозначения нанесенные производителем.

Маркировка - условные обозначения

Абразивные круги имеют специальную маркировку в виде надписей и/или цветных меток и содержит:

1. Тип круга

В теории должно быть цифровое обозначение:

  • 1- прямой профиль,

  • 41 - диски отрезные,

  • 42 - диски с утопленным центром.

Но на практике это будет надпись на русском и/или английском языках: "cut-off wheel"-отрезной круг, grinding wheel - шлифовальный круг, лепестковый круг.

2. Размеры круга

    На сайте производителя(см. таблицу ниже) указано так:

  • D - наружный диаметр,

  • T - высота,

  • H - диаметр отверстия.

Однако на практике как правило будет следующий формат: наружний диаметр х толщина х внутренний диаметр.

Или даже как то так:

3. Материал для обработки которого предназначен диск

Обозначается надписью на круге («metal» или «steel» – для обработки металла, «concrete» – для работы с бетоном), цветной меткой (синий – сталь, зеленый – бетон).

Также иногда дополнительно наносится графическое изображение материала, которое избавляет нас от необходимости лишний раз вчитываться в надписи.

На круге показанном картинке выше надпись metal и изображение листового металла, металлической трубы, кровельного металлического листа и швеллера наглядно демонстрируют материал, который допустимо обрабатывать.

4. Абразивный материал из которого изготовлен круг

Условные обозначения доступны приведенной ниже в таблице.

5. Зернистость. Размеры абразивных частиц

Данный параметр указывается на круге в условных единицах и обозначает фракцию абразива исходя из международных стандартов маркировки.

Также здесь возможны вариации от одной редакции ГОСТа к другой.

6. Твердость

См. таблицу ниже.

7. Тип связки

В качестве связующего компонента используется бакелит, керамика или синтетический каучук.

7.1. Керамическая связка

V (К - старое обозначение) . В случае с керамической основой инструменту присуще высокие огнеупорные, водостойкие и химические характеристики, качественно сберегающие рабочую кромку. Однако такой диск для болгарки чувствителен к механическим ударам и изгибающим нагрузкам. Круги с керамической связкой используются практически для всех типов шлифовки, кроме обдирки.

7.2. Бакелитовая связка

B (Б - старое обозначение). Рассматривая бакелитовую основу, хочется отметить, что такие круги для болгарки обладают более высокими показателями эластичности и упругости чем керамические аналоги. Недостатком такой связки является низкая стойкость к щелочным компонентам, входящим в жидкости для охлаждения.

Помимо этого круги на основе бакелита слабее керамических аналогов по сцеплению абразивного зерна а, следовательно, в основном могут применяться для плоского типа шлифовки. Диски для болгарок на бакелитовой связке применяются при ручных работах по грубой обдирке или на подвесных стеновых поверхностях.

При этом бакелитовые круги обладают полирующим эффектом. С целью резки стальных изделий используется мягкая связка и тонкий абразив. В свою очередь для цветных металлов целесообразно использовать твердую связку с грубым абразивом.

7.3. Вулканитовая связка

Это подвергнутый вулканизации синтетический каучук. Маркировка абразивного круга имеет букву (R). Старое обозначение - (В). Данный вариант экзотика и встречается крайне редко.

8. Мах. число оборотов при которых можно использовать диск

Диапазон варьируется в пределах от 6 600 до 13 300 оборотов в минуту. Важный параметр! Если им пренебречь, то круг во время работы может разлететься на отдельные фрагменты.

9. Класс точности

АА, А и Б. АА - высокая точность геометрических параметров А - Промежуточный вариант. Б- для менее ответственных операций.

10. Производитель

Полагаю здесь пояснения не требуются.

11. Срок годности

Срок годности наносится производителем на металлическую часть посадочного отверстия с внешней стороны. Дата истечения - это дата изготовления плюс 3 года. Квартал указывается буквой V. Число указывает на месяц.

Важно! Обращайте внимание на срок годности.

12. Пиктограммы безопасности

Догадываюсь, что до них никому нет дела, однако помимо банального "надевайте наушники" может быть нанесено что-нибудь действительно стоящее. Например - не использовать для торцевого шлифования.

Пример расшифровки с сайта ОАО АбразивХимСбыт

Отрезной круг размером 125мм, толщиной 2мм, посадочным отверстием 22,23мм, изготовлен с использованием шлифовального зерна электрокорунда нормального, зернистость Р36. На бакелитовой связке с наличием упрочняющих элементов.

Сводная таблица

1. ТИП

КРУГИ

1 - прямой профиль

41 - диски отрезные

42 - диски отрезные с утопленным центром

2. РАЗМЕРЫ КРУГА

D - наружный диаметр

T - высота

H - диаметр отверстия

3. МАТЕРИАЛ ДЛЯ ОБРАБОТКИ

«metal» или «steel» – для обработки металла (синий или желтый)

«concrete» – для работы с бетоном (зеленый)

4. АБРАЗИВНЫЙ МАТЕРИАЛ

14А (A)

ЭЛЕКТРОКОРУНД НОРМАЛЬНЫЙ

25А (WA)

ЭЛЕКТРОКОРУНД БЕЛЫЙ

38А (ZK)

ЭЛЕКТРОКОРУНД ЦИРКОНИЕВЫЙ

53С, 54C (C)

КАРБИД КРЕМНИЯ ЧЕРНЫЙ

63C,64С(GC)

КАРБИД КРЕМНИЯ ЗЕЛЕНЫЙ

5. ЗЕРНИСТОСТЬ

ШЛИФЗЕРНО

ГОСТ



ГОСТ



F10

(200)

F36

(50)

F12

(160)

F40

(40)

F14

(160)

F46

(40)

F16

(160/125)

F54

(32)

F20

(100 )

F60

(25)

F22

(80)

F70

(20)

F24

(80)

F80

(20)

F30

(63)

F90

(16)

6. ТВЕРДОСТЬ

F, G (BM1, BM2)

ВЕСЬМА МЯГКИЕ

H, I, J (M1, M2, M3)

МЯГКИЕ

K, L (CM1, CM2)

СРЕДНЕМЯГКИЕ

M, N (C1, C2)

СРЕДНИЕ

O, P, Q (CT1, CT2, CT3)

СРЕДНЕТВЕРДЫЕ

R, S (T1, T2)

ТВЕРДЫЕ

T (BT)

ВЕСЬМА ТВЕРДЫЕ

V (ЧT)

ЧРЕЗВЫЧАЙНО ТВЕРДЫЕ

7. СВЯЗКА

V (К)

КЕРАМИЧЕСКАЯ

B (Б)

БАКЕЛИТОВАЯ

BF (БУ)

БАКЕЛИТОВАЯ С НАЛИЧИЕМ
УПРОЧНЯЮЩИХ ЭЛЕМЕНТОВ

B4 (Б4 )

БАКЕЛИТОВАЯ С ГРАФИТОВЫМ
НАПОЛНИТЕЛЕМ

8. РАБОЧАЯ СКОРОСТЬ

20; 25; 32; 35; 40; 50; 63; 80; 100 , м/с

6 600 до 13 300 об/мин

9. КЛАСС ТОЧНОСТИ

Б; А; AA

Запоминать все вышеуказанное необязательно. Добавьте эту страницу в закладки и посмотрите непосредственно перед покупкой, например с телефона.








Диски для болгарки и их назначение — гайд по 5 основным видам

С болгаркой можно резать, точить, шлифовать самые разные материалы и поверхности. Но для каждого из них нужен подходящий диск. О том, какие бывают круги для УШМ и для чего они нужны — в этом гайде. Тут также есть инструкция по замене насадки и советы, которые помогут справиться с заклиниванием аксессуара.

круги для болгарки

Что такое диск для болгарки

Он представляют собой насадку для УШМ. Нужный вариант подбирается по размеру (диаметру) и материалу в зависимости от задачи.

Узнайте: Как выбрать болгарку для домашнего использования — 10 основных критериев

Сортировка по назначению

Исходя из типа работ, диски для болгарок делят на пять видов. Ниже — краткое описание каждого из них.

Отрезные

Эти насадки отличаются небольшой толщиной (от 1 до 3,2 мм) и оснащены режущей кромкой.

отрезные диски на болгарку

Обдирочные и зачистные

Рабочая часть кругов выглядит как два скрепленных друг с другом диска или выполнена в форме чашки. Кромка же часто выглядит как щетка или проволока. Такие круги нужны, чтобы снять с поверхности ржавчину, лак или краску. Это — отличный вариант для выполнения ремонтных работ, связанных с кузовной частью авто. Обдирочные насадки также помогут счистить штукатурку, избавиться от следов бетона.

Шлифовальные и полировальные

Применяются при циклевке паркета, черновой и окончательной обработке. Видов шлифовальных насадок бывает много: у каждой насадки — свое предназначение и материал, который подходит для определенного типа поверхности. Подробнее об этом можно прочитать в соответствующем разделе.

 круги для зачистки и шлифовки

Фрезеровочные

Они делятся на два вида: круги и фрезы. Первый вариант сбоку напоминает рашпиль. Его используют для грубых работ с деревом. Фрезы же используют, чтобы создавать пазы, углубления, обрабатывать торцы, кромки. С их помощью также можно распиливать небольшие заготовки.

Заточные

Классические круги, которые также используют в точильных станках. Они имеют не такую толщину, как отрезные: сечение их равно не менее 5 мм. С помощью таких насадок можно не только затачивать инструменты, но и счищать сварочные швы. Подойдут они и для грубой шлифовки металлических поверхностей.

фрезеровочный и заточный диски для болгарки

Читайте также: Как выбрать перфоратор: 5 советов для правильного выбора

Классификация по материалу

В зависимости от назначения различается и материал насадок на болгарку. Каждый вид имеет характеристики, которые делают его наиболее подходящим для определенных работ. Арсенал шлифовальных и полировальных кругов довольно внушителен.

Краткое описание
Кордовая щетка Для черновой отделки: выравнивания, очистки поверхности.
Торцевые абразивные насадки Для шлифовки торцов деталей.
Лепестки Круги в виде абразивных полотен различной зернистости, степень которой определяет качество шлифовки.
Тканевые или войлочные круги Предназначены для зеркальной полировки. Возможно использование дополнительных жидких средств или мелкоабразивной пасты.
Фибровые насадки Оптимально для обработки разных поверхностей из металла.
Цепные и круги-рубанки цельнолитого типа Позволяют выполнять грубую обработку бревен, бруса и других видов древесины. Их следует использовать исключительно с болгарками, укомплектованными дополнительными рукоятками.

 шлифовальные и полировальные круги для УШМ

Отрезные диски на УШМ тоже делятся на несколько разновидностей, в зависимости от материала:

  1. Для работы по металлу — варианты из стали с абразивной поверхностью из глиноземного или электрорунда.
  2. Работа с камнем проводится при помощи режущего элемента, выполненного из карбид-кремниевым абразивом. Они бывают цельными и разбитыми на сегменты. Первый вариант используют для доломита, известняка, а второй — для плитки и других твердых поверхностей.
  3. Для дерева используются пильные круги. Они отличаются формой зубчиков. Так, есть переменно-скошенные и прямые модели. Первые универсальны, вторые же предназначены для хвои и прочего мягкого дерева. Также есть зубчики в форме трапеции. Они подходят для среднего и высокого в плане плотности материала.

Отдельно стоит поговорить об алмазных аксессуарах. Их делают из стали с вкраплением алмазной крошки. Особенность таких кругов — повышенная износостойкость.

алмазные диски для УШМ

По технологии фиксации гальваника — для песчаника и относительно мягких пород
лазерная сварка или спекание — подходит для работы с бетоном, гранитом и прочими материалами
По типу исполнения режущей кромки сегментированные — грубая резка бетона, камня и прочих высокопрочных материалов сухим или мокрым способом
сплошные — высокоточная резка, в том числе металлов и камня
косые насечки (турбо) — быстрая и точная обработка разных материалов сухим методом
По виду используемых искусственных алмазов монокристаллические — применяются для обработки металла или камня
поликристаллические — для более мягких материалов

Пригодится: Как выбрать аккумуляторный шуруповерт: 6 советов и рейтинг из 5 крутых моделей

Как сменить диск на болгарке

Круги для УШМ — по сути, расходники. Со временем они изнашиваются, и тогда необходимо заменить износившуюся насадку новой.

 замена диска на болгарке

Как это сделать:

  1. Убедиться, что инструмент не подключен к источнику питания и обесточить в случае необходимости.
  2. Зафиксировать шпиндель, используя кнопку блокировки на фронтальной части корпуса.
  3. Вставить ключ.
  4. Одной рукой надо придерживать фиксатор, а другой — крутить гайку, пока она не поддастся. После этого ее можно снять.
  5. Установить новую насадку и проделать те же действия в обратном порядке, чтобы надежно еее закрепить.

Примечание: диск всегда устанавливается наружу стороной, на которой написана его маркировка.

Интересно: Какой из 2 типов перфораторов лучше – вертикальный или горизонтальный?

закрепление нового диска на болгарке

Что делать, если диск заклинило

Такие случаи — не редкость при работе с материалами повышенной прочности и внушительной толщины. Решить задачу можно разными способами.

  • Использовать пару газовых ключей. Стоит действовать уверенно, но аккуратно, чтобы не сломать стопор. Нужно выломать остатки круга, чтобы получить доступ к нижнему фланцу. Для этого можно воспользоваться плоскогубцами. После необходимо зажать ключами верхний и нижний крепеж, после чего повернуть их в разных направлениях.
  • Разобрать редуктор. Метод используется, если фиксатор пришел в негодность. Тут тоже надо выломать остатки диска. Затем надо снять крепежную деталь и крышку. Теперь нужно закрепить вал, воспользовавшись тисками. Между их губками нужно положить прокладки, сделанные из алюминия. Потом с помощью ключа понадобится открутить крепеж.
  • Стесать круг. Вынуть торчащие части диска, как написано выше. Потом — взять лист металла в тиски (его толщина должна соответствовать кругу), включить болгарку и о торец листа сточить остатки абразива.

Совет: чтобы насадку не заклинило, можно разместить между нею и гайкой кусочек картона.

снятие заклинившего диска с помощью ключа

  • Прогреть гайку. Для этого понадобится паяльная лампа. Также можно взять строительный фен или же воспользоваться газовой горелкой типа 44E118. Прогретый фланец, как правило, без проблем откручивается комплектным ключом. Но тут стоит помнить о безопасности: лучше надеть перчатки, чтобы случайно не коснуться горячей детали.
  • Воспользоваться смазкой типа WD-40. Нужно хорошенько полить место, где соединяются вал и фланец. Подождать минут пять, пока вещество проникнет вглубь материала, а потом попробовать открутить крепежный элемент.
  • Постучать в середину гайки. Для этого используют перфоратор в ударном режиме и с насадкой типа зубило. Стопор во время работы должен быть активирован. Хватит и пары движений, чтобы снять крепеж.
  • Разрезать деталь ножовкой. Кнопку стопора при этом необходимо удерживать.

Полезно: Электрорубанок: как выбрать инструмент для дома — 6 основных критериев

Зная, какие бывают болгарочные диски, нетрудно подыскать подходящий. Вооружившись нужными кругами, можно выполнять самые разные работы, связанные со стройкой, ремонтом.

Отправить ответ

avatar
  Подписаться
Уведомление о
