Виды отверток и их назначение

Содержание:

  1. 1. У каждого инструмента есть своя история
  2. 2. Каждый вид отвертки — под определенный крепеж
  3. 3. Как читать маркировку?
  4. 4. Не просто отвертка!

Когда предстоит работа с резьбовым крепежом типа шурупов, винтов и саморезов, без отвертки не обойтись. Дома, в мастерской, на даче, в гараже — этот инструмент пригодится везде. Его используют профессионалы и любители, взрослые и подростки, мужчины и женщины. Вот лишь небольшой перечень работ, при которых он может применяться:

  • Сборка и разборка мебели.
  • Обслуживание автомобилей, мотоциклов, велосипедов.
  • Ремонт техники, компьютеров, электроники.
  • Электромонтажные работы, установка розеток, выключателей.

Конечно, гораздо быстрее закручивать крепеж с помощью шуруповерта, но не всегда его использование целесообразно. Во-первых, он слишком большой и работать им в узких местах неудобно, а дотянуться до труднодоступных порой и вовсе невозможно.

Во-вторых, он занимает много места при хранении и перевозке. В-третьих, требует либо подключения к электросети, что ограничивает передвижение по рабочему участку, либо периодической зарядки аккумулятора. Кроме того, цена на шуруповерт в разы выше цен на отвертки.

Если вам не предстоит строительство, большой ремонт или сборка мебели в производственных масштабах, то для выполнения простых работ в быту лучше взять отвертку. Она компактная, удобная для закручивания крепежа в стесненных условиях и отлично подходит для работы с мелкими деталями, ее можно легко закрепить на поясе для инструментов или положить в карман, а работать с ней можно при любой температуре и влажностном режиме.

Отвертка должна быть в каждом доме! Она по праву занимает почетное место в арсенале любого мастера или практичного хозяина. С ее помощью собирают как простейшие бытовые изделия, так и сложные электроприборы. Если с наиболее распространенными прямыми и крестовыми отвертками приходилось работать практически всем, то есть и довольно специфические, используемые в узкоспециализированной сфере, например, ремонте мобильных телефонов, компьютеров, музыкальной аппаратуры.

Разберемся в том, какие отвертки для чего используются, и как выбрать подходящую. Но сначала поговорим о том, откуда они появились.

У каждого инструмента есть своя история

Потребность в таком приспособлении как отвертка связана с изобретением винтов, первое упоминание о них относится к XVI веку. Изначально для их откручивания использовались ключи, так как головка винта была шестигранной. При этом не всегда удавалось легко вкручивать и выкручивать крепеж, поэтому в головке винта проделывали паз, в который вставляли плоскую рабочую часть инструмента, который тогда называли тупой стамеской, а сегодня — отверткой. Принято считать, что она была изобретена в XVII веке. В это время она повсеместно применялась при изготовлении оружия и в точной механике. Доказательством этого является то, что в пистолетах и мушкетах того времени есть винты с прямым шлицем. Вплоть до XX века других видов шлицев не существовало, поэтому и отвертка оставалась неизменной. Толчком к эволюции стал случай, который произошел с канадским коммивояжером Петером Робертсоном: при закручивании винта рабочая часть отвертки выскользнула из прямого паза и вонзилась ему в руку.

Он предложил более безопасную конструкцию шляпки — не с прямым шлицом-прорезью, а с квадратным углублением по центру. Так называемый «робертсоновкий винт» требовал новой формы рабочей части отвертки — и с этого момента она стала квадратная. Это обеспечило лучшее центрирование, безопасное вкручивание и увеличение передаваемого усилия. Такой крепеж нашел применение в машиностроении, в частности, использовался на заводах компании «Форд». В 1936 году появились крестовые отвертки, патент на изобретение которых принадлежит американцу Генри Филлипсу. Винты с крестовым шлицом в 40-е годы использовались в строительстве военных самолетов-бомбардировщиков.

С развитием производства крепежа и его применением в различных сферах деятельности разрабатывались и новые виды отверток, каждая из которых подходит строго под определенную форму шлица. Сегодня существует более 10 разновидностей данного инструмента. Чтобы вам было легче разобраться, расскажем о них подробнее.

Каждый вид отвертки — под определенный крепеж

Допустим, предстоит разобрать шкаф. Чтобы подобрать подходящий инструмент, нужно смотреть на шлиц крепежных элементов. Случается, что из-за неправильного выбора отвертки в процессе откручивания повреждается шлиц, и извлечь крепеж не получается. Приходится прибегать к радикальным мерам и выкручивать его, используя экстрактор. Однако, этого очень просто избежать, если вы будете знать, как называется и как выглядит отвертка для работы с каждым из видов крепежных элементов. Ведь одно дело — прикручивать розетки и дверные ручки, другое — обслуживать транспортное средство, ремонтировать мобильные телефоны и технику. Если вы будете знать основные виды отверток, то вам будет достаточно взглянуть на крепеж, и вы сразу поймете, какой инструмент нужен для работы. Чтобы вам было проще все это запомнить, воспользуйтесь следующей таблицей.

Вид отвертки (маркировка) Описание

Плоская (SL)

Эта отвертка еще называется прямошлицевая, так как форма ее рабочей части представляет собой плоскую лопатку.
Она предназначена для работы с винтами, которые используются в простейших соединениях (креплении розеток, замочных петель, деревянных полок и других деталей). Этот инструмент широко применяется в быту.

Крестовая (PH)

Рабочая часть имеет конусообразную форму и четыре грани, которые входят в крестовой шлиц крепежа. Благодаря этому получается больше точек соприкосновения, а рабочий контакт увеличивается почти вдвое, по сравнению с закручиванием крепежа плоской отверткой. Удается надежно затянуть крепеж, что очень важно, например, при соединении деталей конструкции автомобиля, техники или оборудования.

Звездообразная (TORX)

Профиль рабочей части имеет сечение в форме шестиконечной звезды. Крепеж с таким шлицем используется при сборке сотовых телефонов и другой электротехники, поэтому сфера использования этого вида инструмента достаточно узкая — специализированные сервисные центры, ремонтные мастерские.

Шестигранная (HEX)

Рабочая часть имеет сечение в виде шестигранника. Такие инструменты имеют большой крутящий момент, он почти в 10 раз превышает крутящий момент крестовой отвертки. Часто они используются для ремонта электротехники, а также для откручивания крепежа на объектах, находящихся под напряжением.

Крестообразная с направляющими (PZ)

Такая отвертка, помимо крестового профиля, имеет четыре дополнительные грани меньшего размера. Она более плотно входит в крепеж, нежели обычная крестовая, используется для крепежа с глубоким шлицем, который применяется при сборке мебели и при монтаже различных конструкций (из дерева, гипсокартона, алюминиевого профиля).

Конечно, разновидностей отверток существует гораздо больше. Например, у инструмента типа HEX есть подвид — четырехгранная отвертка, у крестовых — крестовая ассиметричная Torq (с ее помощью легко добиться сильной затяжки). Также существуют инструменты с рабочей частью специфической формы, например, «трилистник» (Tri-Wing) используется для установки крепежа в изделия, где соединение должно быть защищено от самостоятельного раскручивания; треугольная (Triangle recess) применяется при сборке электронных изделий и игрушек; двухштыковая (Spanner) предназначена для закручивания крепежа в местах общественного пользования: лифтах, уборных и других, чтобы винт нельзя было выкрутить подручными средствами. Выбирать отвертку нужно не только под форму шлица крепежного элемента, но и под его размер. Это легко узнать по маркировке инструмента.

Как читать маркировку?

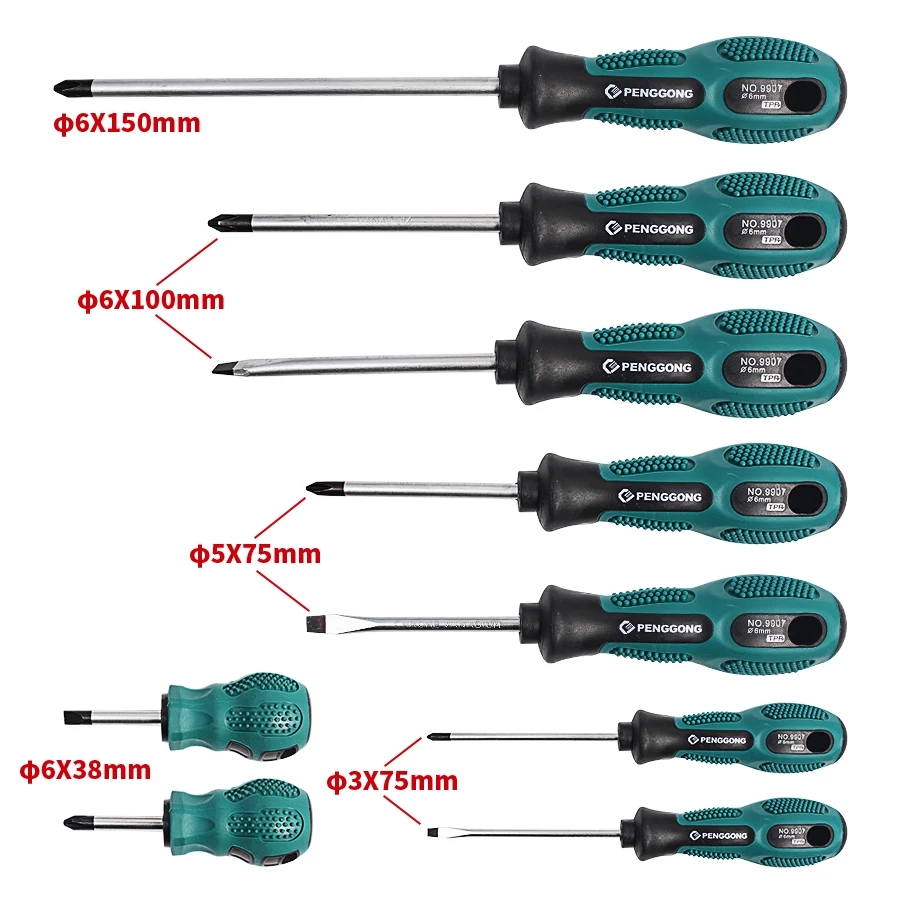

Итак, вы видите отвертку нужной вам формы, например, крестовую. Но как определить на глаз, подойдет ли она под необходимый размер крепежа? На самом деле все очень просто — эта информация заложена в ее маркировке. Рассмотрим для примера инструмент с маркировкой РН3х150 мм. Буквы обозначают вид отвертки: PH — крестовая. Цифры обозначают размеры: 3 — это номер, который характеризует диаметр крепежного элемента, для которого она предназначена, в данном случае он может составлять 5-7 мм; 150 мм — это длина стержня инструмента. Кстати, у некоторых моделей маркировка несколько иная, например, 4х0,8х100 мм. В данном случае указаны только параметры самой отвертки: диаметр стержня, диаметр рабочей части и длина стержня. Если же указывается только номер, например, SL3, то по нему можно догадаться, какую длину и диаметр имеет рабочая часть. Вам помогут данные из следующей таблицы:

Номер отвертки Диаметр стержня, мм Длина стержня, мм
0 4 До 80
1 5 До 100
2 6 До 120
3 8 До 150
4 10 До 200

Кроме цифровых обозначений, в маркировке могут присутствовать еще аббревиатуры, по которым можно понять, из какого металла выполнена рабочая часть: CrV — хромованадиевая сталь, CrMo — хромомолибденовая.

Эти сплавы устойчивы к механическим повреждениям, температурным воздействиям и образованию коррозии. Такие инструменты прослужат долгие годы. Но и это еще не все, что нужно знать при покупке.

Не просто отвертка!

Возвращаясь к истории изобретения и усовершенствования этого инструмента, стоит отметить, что его конструкция в целом не претерпевала радикальных изменений, но с годами совершенствовалась и дополнялась тем, что может пригодиться при выполнении узкоспециализированных задач. Приведем несколько примеров:

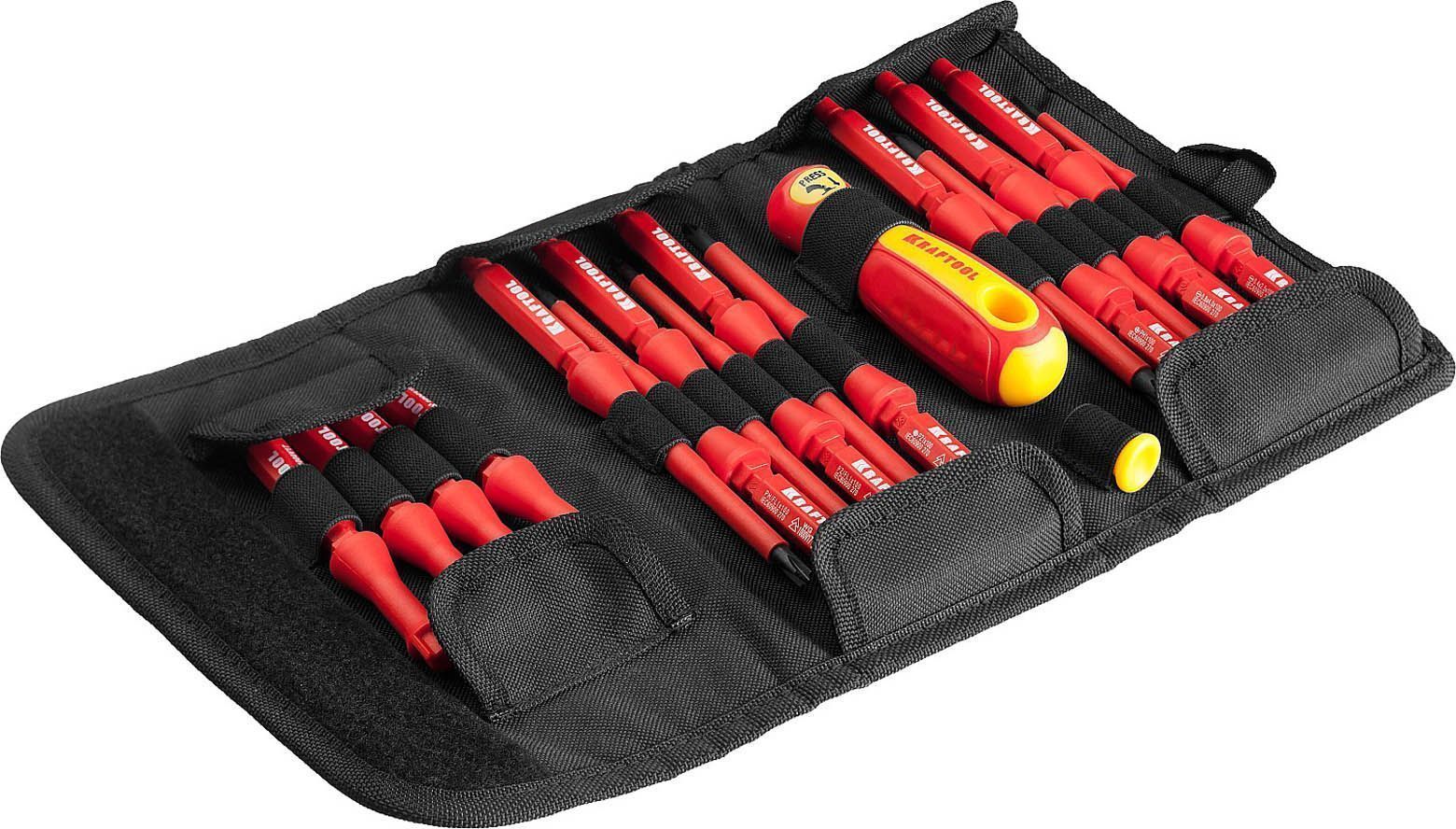

  • Для электромонтажных работ — используются отвертки, имеющие диэлектрическое покрытие, которое защищает мастера от удара током. С такими инструментами можно откручивать крепеж на объектах, находящихся под напряжением. Например, отвёртка 1000 V 1760i 0,8 х 4,0 х 100 мм Wera WE-031242 подходит для работы с объектами под напряжением до 1000 В. Также в отвертку может встраиваться устройство для распознавания скрытой проводки и наличия тока в розетке — это так называемые тестеры и пробники. При обнаружении источника напряжения они могут подавать световой сигнал, как отвертка-индикатор 190 мм 100-500В FIT 56529, или звуковой, как Ресанта 6885 48NS (RFA101).
  • Для работы в труднодоступных местах — применяются специальные отвертки с гибким стержнем, например, MATRIX SPARTA 115575.
  • Для продолжительных работ с крепежом — предназначены реверсивные отвертки, имеющие храповый механизм, например, KRAFTOOL 25556-h39. Благодаря им можно быстро откручивать и закручивать крепеж, не переставляя руку и не отрывая наконечник отвертки от шлица.

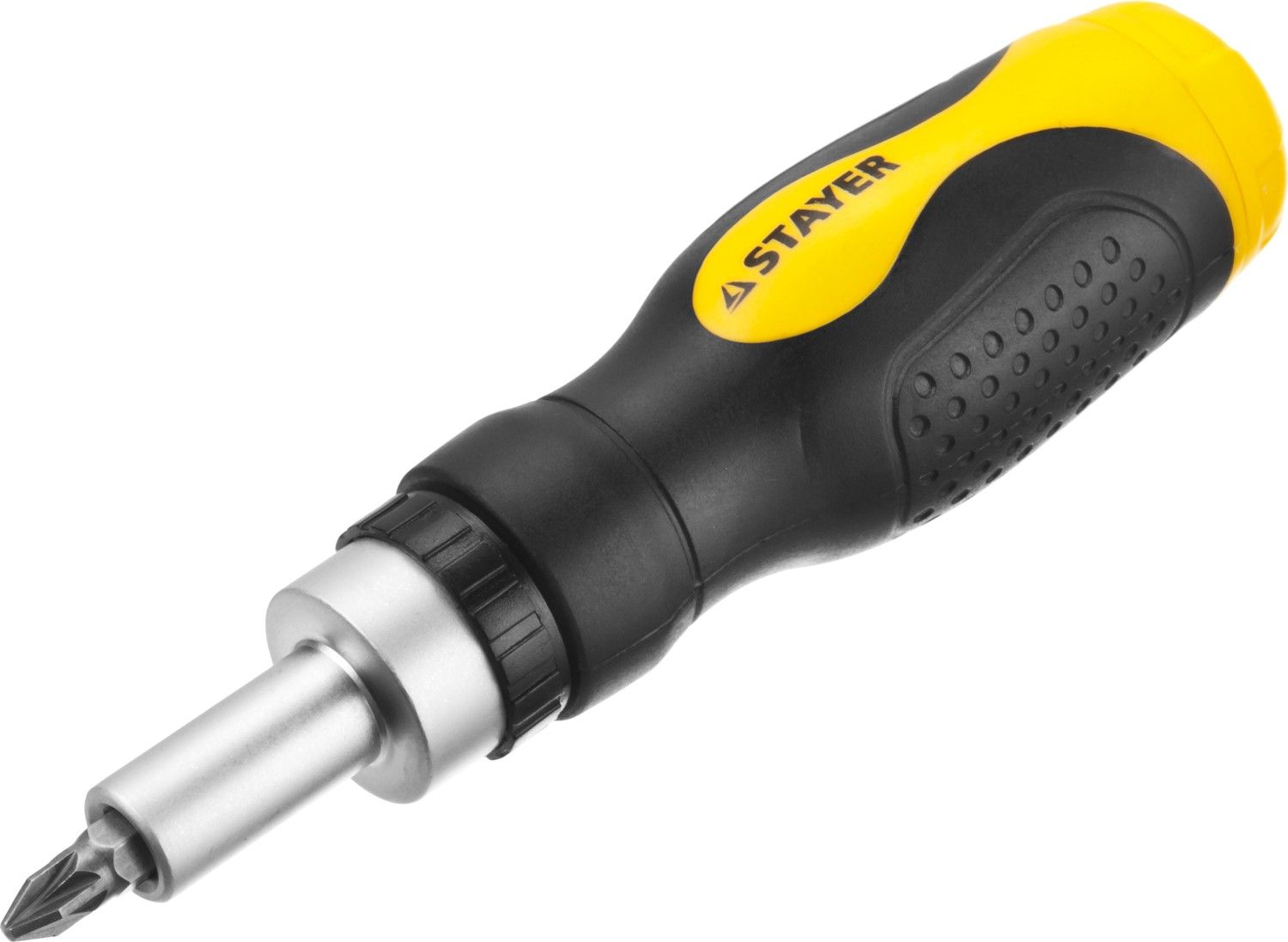

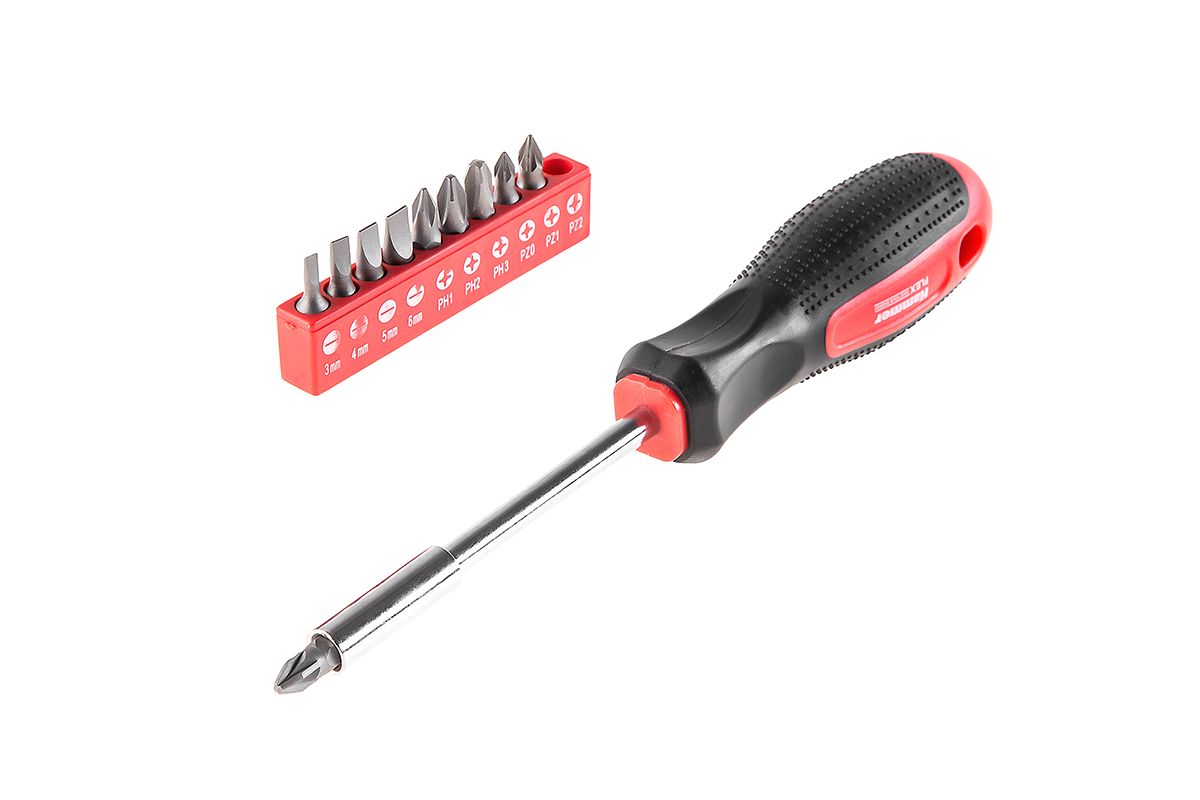

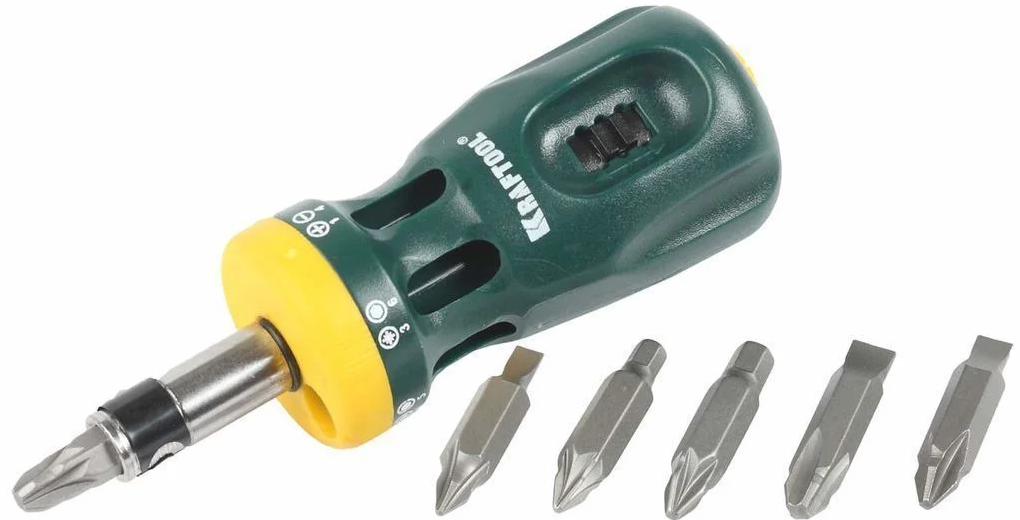

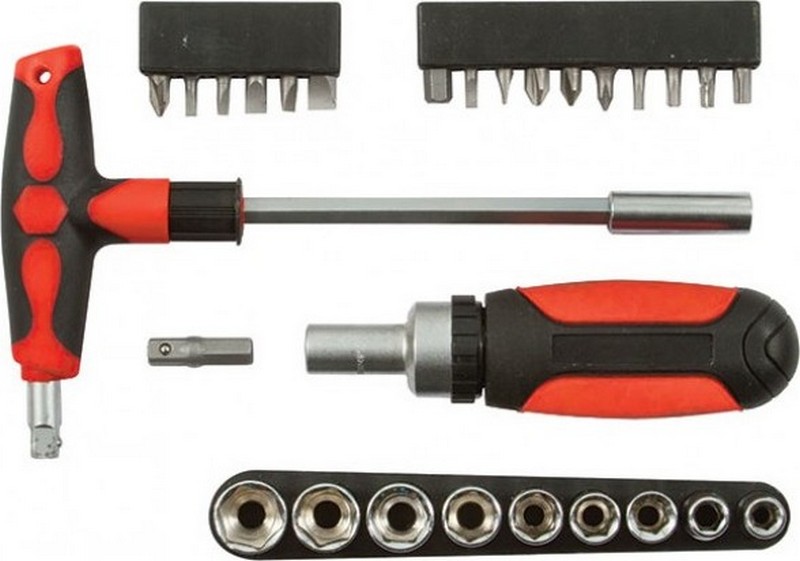

  • Для работ с разным крепежом — есть отвертки со сменными битами (плоскими, крестообразными, шестигранными и т.д.). Стержень имеет намагниченный держатель, куда вставляется бита. Вместо целого набора отверток вам понадобится только одна и несколько бит к ней, например, MAX-GRIP с гибким стержнем и битами 12 предметов STAYER или FIT IT 56330.

Сколько отверток нужно для работы? Все зависит от того, какой крепеж вы будете использовать чаще всего. Вы можете подобрать несколько инструментов по отдельности, заказать набор отверток или взять один инструмент со сменными насадками. Конечно, даже в быту отверткой одного вида не обойтись, а в профессиональной сфере тем более. Позаботьтесь о том, чтобы у вас под рукой всегда была нужная — сделайте заказ на нашем сайте прямо сейчас!

А оформить покупку вы можете, добавив товар в корзину, воспользовавшись сервисом быстрого заказа «Купить в 1 клик» в каждой карточке товара или позвонив по контактным телефонам интернет-магазина «ВсеИнструменты.ру».

Отвертки: основные типы и размеры

Отвертки являются базовыми инструментами для проворачивания винтов со специальными пазами различных типов на головках (закручивание и выкручивание). Отвертка увеличивает и передает вращательные движения руки на маленькую, специально заточенную рабочую часть (шлиц), которая вставляется в головку винта. Обычно отвертка состоит из двух частей: рукоятка с одной стороны и шлиц с другой. Вместо рукоятки аналогичную функцию может исполнять вращающий механизм с электрическим приводом, чтобы облегчить задачу работающего с инструментом человека. Электрические отвертки стали одним из популярных типов электроинструмента.

Самое важное при использовании отверток – это подобрать подходящий тип и размер наконечника для соответствия головке винта. Никогда не используйте отвертки, которые не предназначены для выбранного типа винтов.

Различных типов винтов существует великое множество, и, кроме использования традиционного типа шлица, периодически изобретают новые типы и отвертки к ним. Большинство обычных видов отверток, таких как плоские и крестообразные, имеют чрезвычайно широкий спектр применений. В то же время, менее типичные виды более-менее часто используются в определенных областях. Некоторые отвертки разработаны для обслуживания мобильных устройств (телефоны, смартфоны, MP3-плееры, и др.). Часто производители электронных устройств в нынешнее время используют винты специальных звездообразных форм, запатентированные под названиями Torx и Pentalobe.

Мы более детально рассмотрим наиболее широко используемые типы винтов и подходящие для них отвертки.

  1. Типы шлицов
  2. Прецизионные отвертки
  3. Отвертки с антистатической защитой

Типы шлицов

Плоский

Изначальный и наиболее часто используемый традиционно тип винта – он имеет одну прорезь в головке. Однако, такой тип крепления теряет популярность, поскольку он является наименее надежным – отвертка часто соскальзывает с прорези и шансы повредить винт или отвертку весьма высоки.

Стандартная маркировка: SL.

Крестообразный Phillips

Еще один чрезвычайно популярный тип шлица – крестообразный. Размеры шлицов Phillips (отличаются от размеров винтов) обозначаются 0000, 000, 00, 0, 1, 2, 3, и 4 (в порядке возрастания размера).

Стандартная маркировка: PH.

Крестообразный Pozidriv ®

Узор похож на крестообразный типа Phillips, однако имеет 4 дополнительных направляющих. Популярный в Европе тип винтов. Размеры Pozidriv схожи с размерами Phillips.

Стандартная маркировка: PZ.

Звездообразный Torx

Шестиконечный винт использует отверстие головки в виде шестиконечной звезды с округленными концами. Популярный вид креплений в области электроники, для автомобильных систем и других применений. Размеры винта Torx обозначаются T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Звездообразный Torx с антивандальной защитой

Антивандальный винт Torx с дополнительной защитой от несанкционированного доступа разработан для применений, где вмешательство пользователя нежелательно. Отвертки и ключи для винтов Tamper-proof Torx могут использоваться и для работы с обычными Torx.

Стандартная маркировка: TxH, где x – размер.

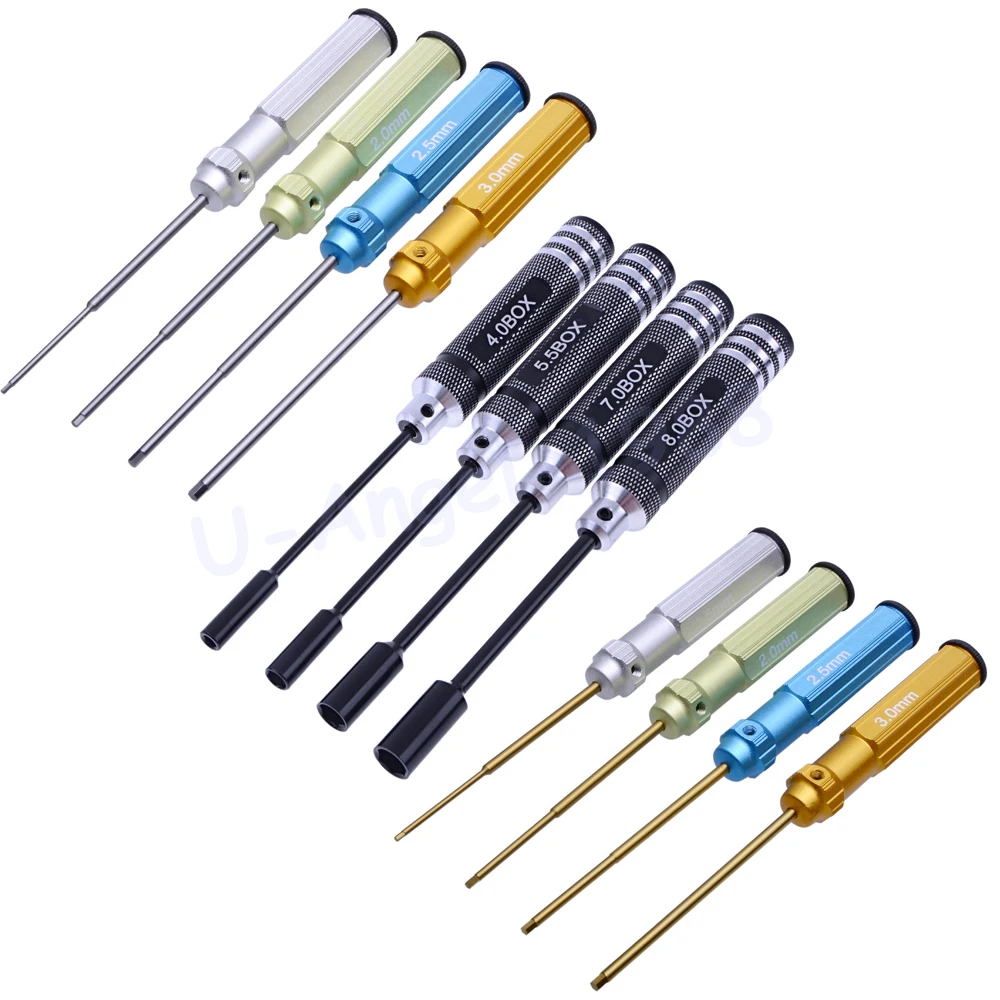

Шестигранный Hex

Винт с отверстием в виде шестигранника, который можно выкручивать шестигранным ключом или отверткой.

Стандартная маркировка: H.

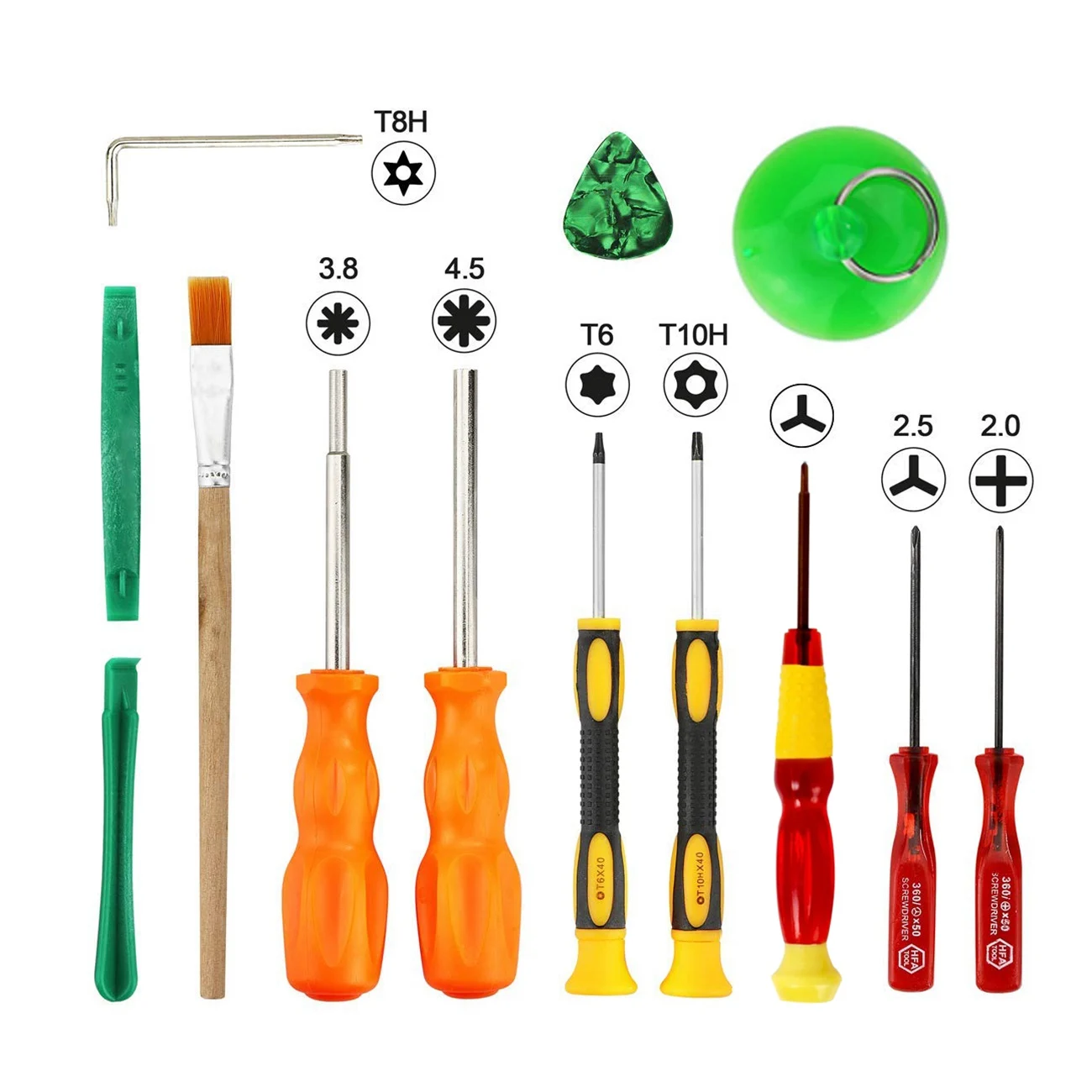

Tri-Wing ®

Известен также как треугольный шлиц, это винт с тремя плоскими «крылышками» и небольшим треугольным отверстием в центре. Нет определенной области использования креплений Tri-wing. Когда-то они использовались в товарах от Nintendo. Сегодня, они обычно используются в электронном оборудовании. Размеры Tri-wing обозначаются TRI000, TRI00, TRI0, TRI1, TRI2, TRI3, и т.д.

Стандартная маркировка: TRI.

Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга предназначен для избегания несанкционированного доступа. В основном используется в электронике, в общественных местах: уборные, лифты, вагоны поездов и т.д.

Стандартная маркировка: SP.

Внешние типы

Существует также несколько внешних типов винтов для накидных отверток – отвертка-мама и винт-папа: квадрат, пятиугольник, шестиугольник.

Шестигранный накидной

Наиболее популярным типом накидных соединений является шестигранник. С ним можно работать при помощи разводного ключа.

Ниже подана таблица с наиболее часто используемыми отвертками. Все отвертки этой серии изготовлены из сплава Ni-Cr-Mo с оксидным наконечником.

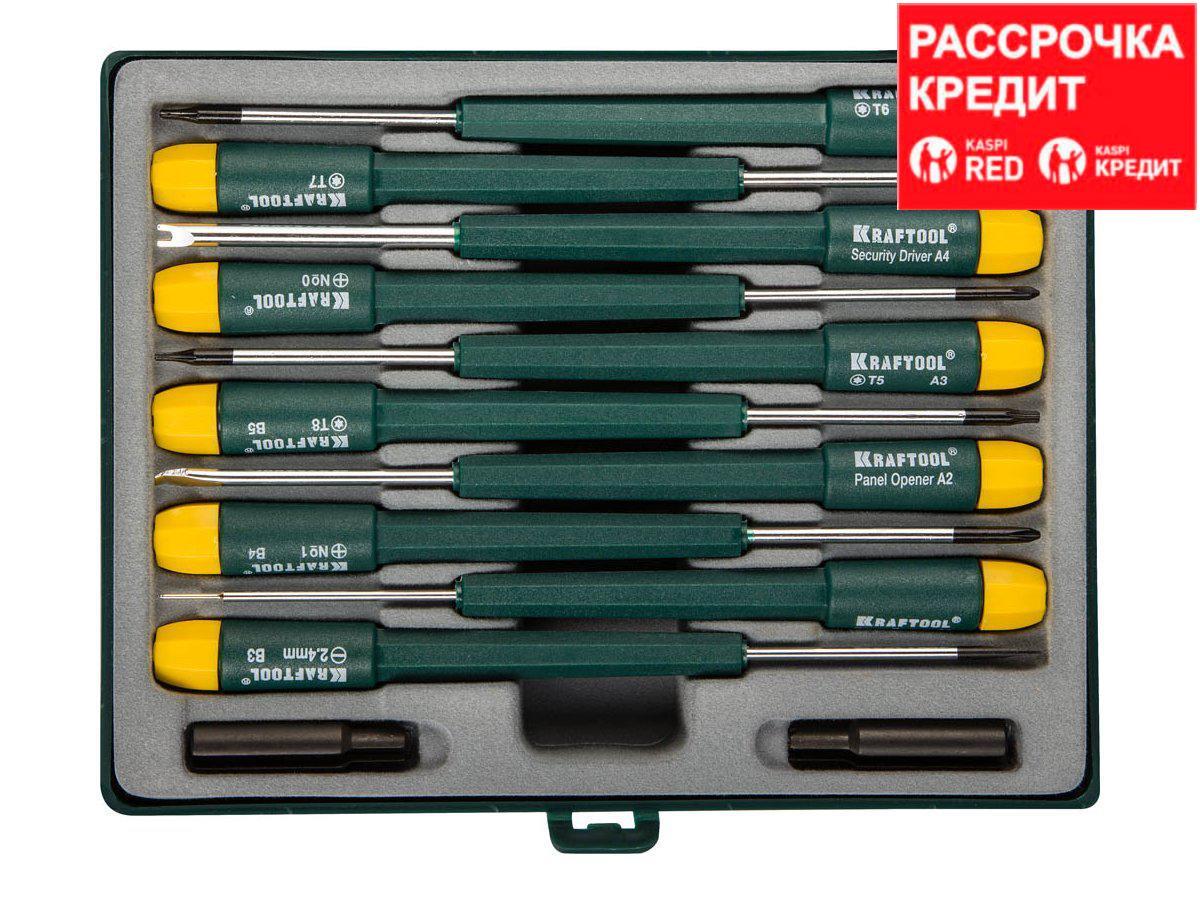

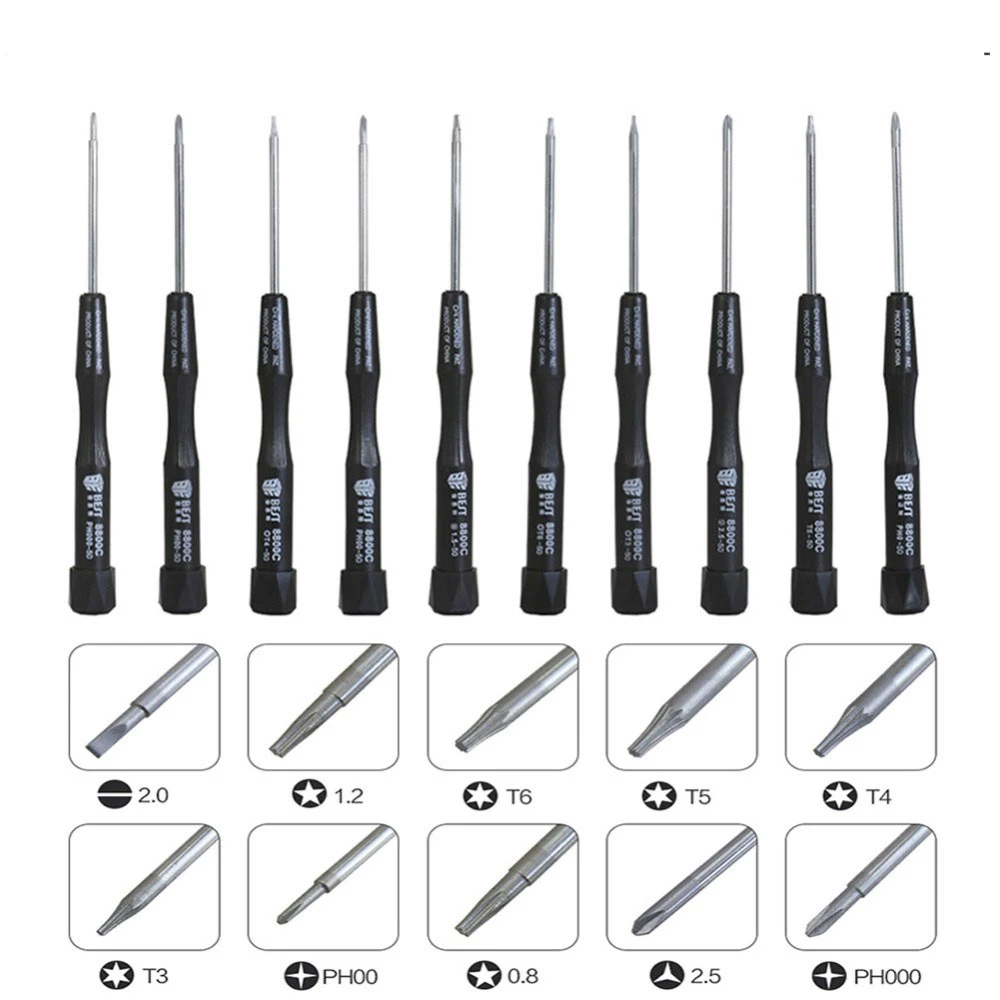

Прецизионные отвертки

Что такое прецизионная отвертка?

Отвертки с особо точными наконечниками, специально заточенными для точного соответствия головкам винтов малых и особо малых размеров, называют прецизионными отвертками. Такой тип отверток используется для сборки/разборки компонентов при ремонте небольших устройств и гаджетов, таких как часы, мобильные телефоны, фотоаппараты, портативные компьютерные устройства и планшетные ПК, плееры, видеоигры и другая электроника.

Традиционно прецизионные отвертки и наборы таких отверток используются мастерами, хороший набор отверток также является обязательной принадлежностью каждой мастерской.
Ассортимент прецизионных отверток всегда включает в себя наиболее часто используемые типы и размеры: шлицевые, крестообразные, звездообразные, шестигранные. Для некоторых прецизионных работ нам необходимы отвертки для специальных винтов: TriWing, Pozidriv, спаннер, и др. Компания Apple использует специальный антивандальный винт для своих продуктов, который можно открутить отверткой в виде пятиконечной звезды Pentalobe.

Torx

Винты Torx весьма популярны для прецизионных применений, например в ремонте компьютеров, мобильных устройств, электроники и др. Размеры: T1, T2 (или T01, T02) … T55.

Стандартная маркировка: T.

Pentalobe

«Пятиконечные антивандальные винты» – так называется система, используемая Apple для своих разработок. Размеры винтов Pentalobe включают TS1 (0.8 мм, используются в iPhone 4, iPhone 4S, iPhone 5, iPhone 5C, iPhone 5S, iPhone 6, iPhone 6 Plus, iPhone 6S, iPhone 6S Plus, iPhone SE, iPhone 7, iPhone 7 Plus, iPhone 8, iPhone 8 Plus, iPhone X), TS4 (1.2 мм, используется в MacBook Air и MacBook Pro с дисплеем Retina), а также TS5 (1.5 мм, используется в батарее MacBook Pro 2009 года).

Стандартная маркировка: TS.

Tri-Point

Винты Tri-Point используются при изготовлении мобильных устройств, электроники и др. Их начала использовать компания Apple: в смартфонах, которые были выпущены после iPhone 6, а также часах Apple Watch.

Стандартная маркировка: TP / Y.

Пользователи часто предпочитают пользоваться отвертками от Pro’sKit, которые разработали целую серию прецизионных отверток: вы можете выбрать идеальный комплект для своих нужд. Серия Pro’sKit SD-081 содержит наиболее часто используемые типы отверток, а также некоторые специфические типы для различных специализированных применений. Вы можете ознакомиться с товарами этой серии в сравнительной таблице ниже.

Все отвертки серии изготовлены из высококачественной хромомолибденованадиевой стали. Рукоятка из TPR и нейлона не скользит в руке и оснащена вращающейся головкой для комфортной работы и минимизации усилий.

Отвертки с антистатической защитой

Для работы с некоторыми типами радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству, вам необходим инструмент с антистатической защитой. Среди прецизионных отверток от Pro’sKit есть серия отверток, предоставляющих максимальную защиту от электростатических разрядов.

Кроме широкого выбора отверток, производители также предлагают специальные наборы, которые облегчают задачу упорядоченного хранения отверток, а некоторые наборы, состоящие из рукоятки и комплекта сменных бит, даже помогут сэкономить ценное рабочее пространство и сделать ваш инструмент действительно портативным. Биты для отверток также могут использоваться для шуруповертов и дрелей.

Вы можете получить более детальную информацию о содержании таких наборов прецизионных отверток и выбрать оптимальный набор со всеми необходимыми битами для работы в сравнительной таблице наборов прецизионных отверток, подготовленной нашими специалистами.

Yuriy Ter-Arutiunian

Другие статьи на тему

Копирование материалов с сайта masteram.com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

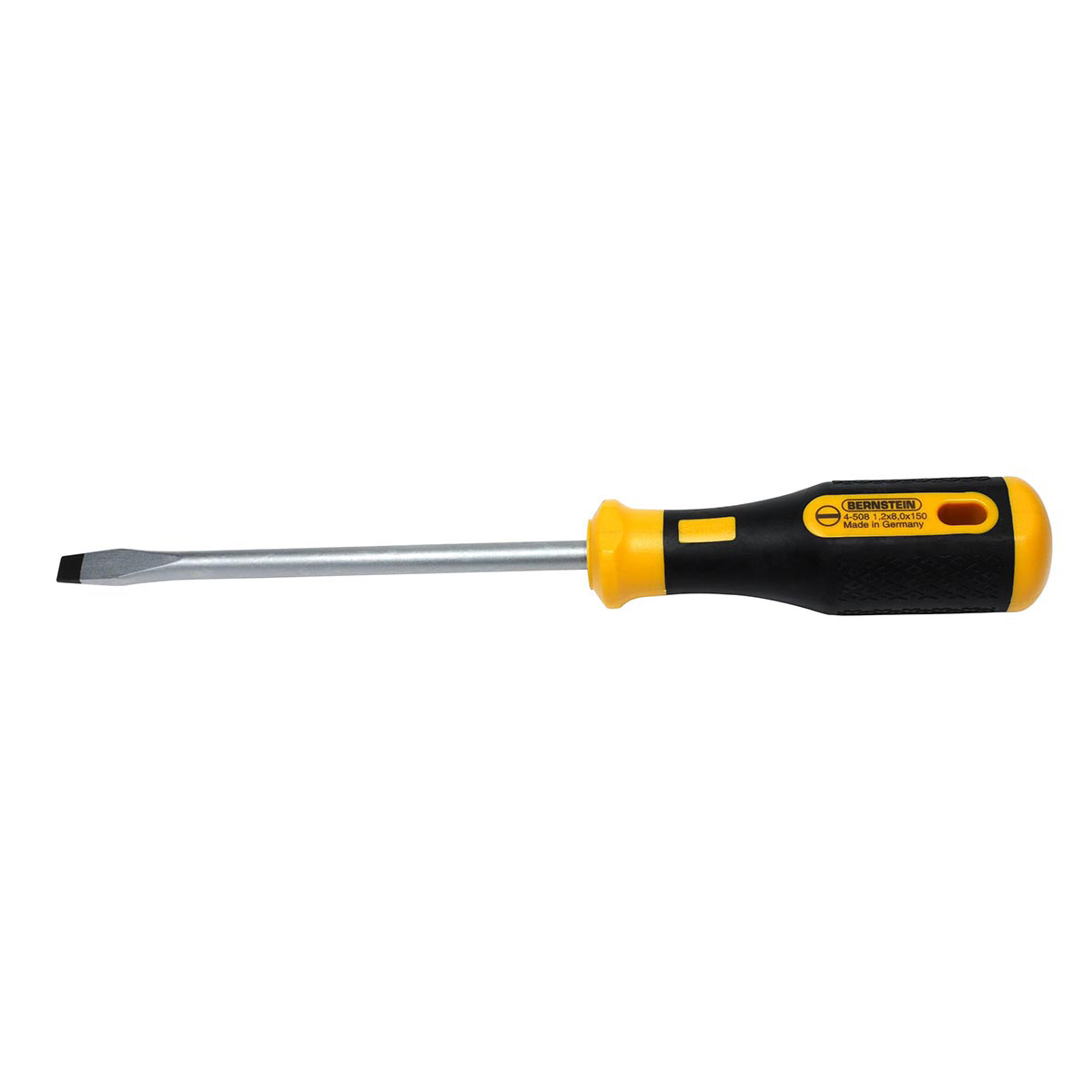

что это такое? Размеры и типы отверток с плоским шлицем. Как они называются?

Щлицевые отвертки – незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье.

Что это такое?

Приспособление для выкручивания/вкручивания крепежных изделий с прямым шлицем (шлицевая или прямошлицевая, в разговоре называется плоская, прямая или линейная) носит название шлицевой отвертки. Рабочий наконечник инструмента представляет собой клинообразную пластину. Такой вид отвертки по праву считается классическим. С ее помощью можно откручивать/закручивать различные шурупы, саморезы, винты и другие крепежные элементы, содержащие место под плоский шлиц.

Такой инструмент можно применять как для работ прямого назначения (вкручивания/откручивания) деталей, так и для поддержки каких-либо элементов конструкции. За счет своей конструкции может применяться для настройки или наладки широкого спектра электрических приспособлений.

Маркировка

Все шлицевые отвертки имеют маркировку, состоящую из букв SL (с англ. Slot – шлиц) и цифр обозначающих ширину и изредка толщину шлица в мм.

По ГОСТ 24437-93 отвертки для слесарно-монтажных работ могут иметь следующие характеристики:

Более подробную информацию возможно найти в ГОСТах. С учетом того, что большая часть современных отверток продолжает производиться согласно этому стандарту. Европейские производители пользуются своей маркировкой стандарта качества ISO.

Виды

Типов шлицевых отверток существует довольно большое количество.

  • Диэлектрические отвертки – это приспособление, состоящее из металлического основания с наконечником и пластиковой или нередко резиновой рукоятью, которая за счет изоляции не пропускает ток. Применяются такие отвертки в основном электриками, которым необходимо работать в условиях включенной сети.
  • Обычные отвертки с усиленной стальной рукоятью, которая покрыта пластиком. Их нельзя применять для работ с включенной электросетью (так как они проводят ток), но они имеют разную длину, толщину стержня и могут быть использованы при работе, например, с металлом или деревом.
  • Комбинированная отвертка – это приспособление со встроенным в устройство индикатором или динамометром. Такой указатель сигнализирует о присутствии тока в электросети, потому такие отвертки могут применяться как для монтажных работ, так и для ремонта электросетей. Динамометр же дает возможность регулировать силу нажатия к закручиваемому резьбовому соединению, что нередко бывает необходимым, например, при сборке хрупких материалов.
  • Отвертка с разными насадками. Такая отвертка позволяет решить многие задачи, ее рукоятка – это своего рода пенал, в котором расположены различные наконечники, набор которых насчитывает более 10 штук. Небольшой минус такого приспособления – это величина рукояти, поэтому не всегда ею легко пользоваться, особенно в узком пространстве.
  • Отвертка «ударная» или «силовая» применяется для откручивания сильно затянутых резьбовых соединений. Ее принцип действия заключается в том, что после удара по ней молотком энергия удара направляется для откручивания винта.

В основном они все имеют довольно большие размеры, так как используют их для работ с большими деталями.

  • Отвертки «пробники» – с прозрачной рукоятью, в которой находится светодиод или лампа, в момент касания наконечника к проводу под напряжением лампа загорается. Такая отвертка дает возможность определять безошибочно, есть ли напряжение в сети. Есть также отвертки, которые помогают определить разрыв цепи или контрастность постоянного тока.
  • Отвертки прецизионные имеют наконечник, изготовленный для наиболее точного соотношения головке винта небольших размеров. Применяются в основном для сбора/разбора небольших приспособлений: мобильных телефонов, часов, планшетов и тому подобных устройств.
  • Отвертки специальные – применяются для работ с саморезами или винтами со специальными требованиями. Для примера: защита против выкрутки, высокое усилие при затяжке небольшой головки.

Используются в изделиях машиностроительного или электронного производства.

  • Отвертки с гибким стержнем, для работ в труднодоступных местах.

Но также существует отличие по типам шлицев:

  • прямой шлиц – один из самых распространенных вариантов;
  • шлиц крестообразный с отверстием по центру рабочей части для направляющих;
  • шлиц с совмещением прямой и крестовой шлицевых частей;
  • один из вариантов крестового шлица – модель, комбинирующая крест и квадратное сечение;
  • модель с рабочей частью формы креста и 4 лучами;
  • квадратный вариант шлица;
  • квадратный шлиц с отверстием по центру направляющей;
  • шлиц «звезда»;
  • вариант «звезды», но с использованием штыря по центру;
  • такая же «звезда», но с более короткими и менее острыми лучами;
  • пятиконечная звезда с отверстием;
  • шестигранный шлиц или имбусовый ключ;
  • такой же шестигранный ключ с отверстием для направляющей;
  • отвертка с трехкрылым шлицем, редкий вариант;
  • асимметричный крестовой шлиц, обладающий затяжкой сильнее, чем у других шлицев;

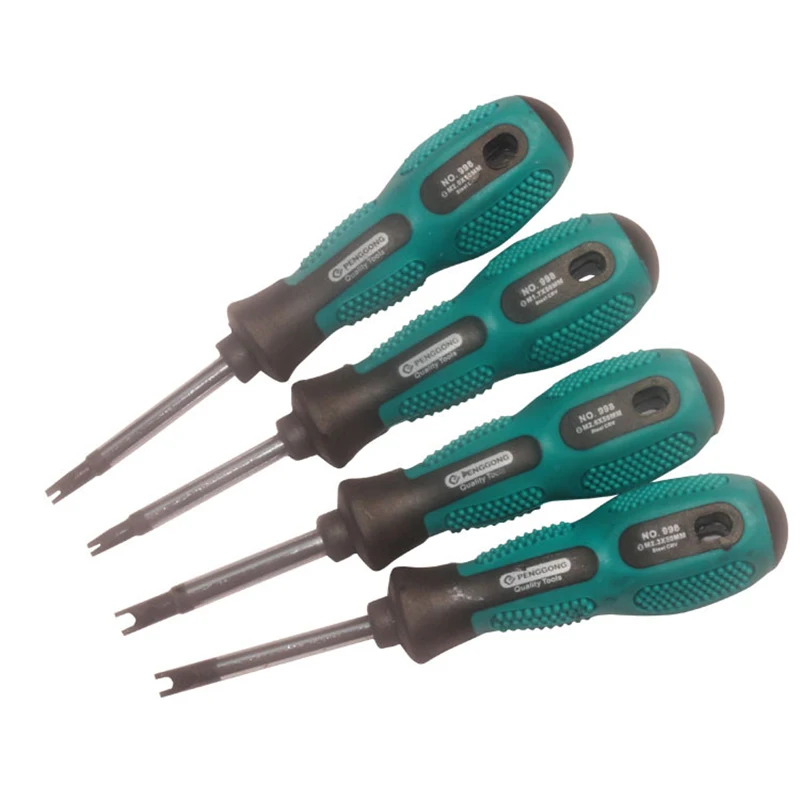

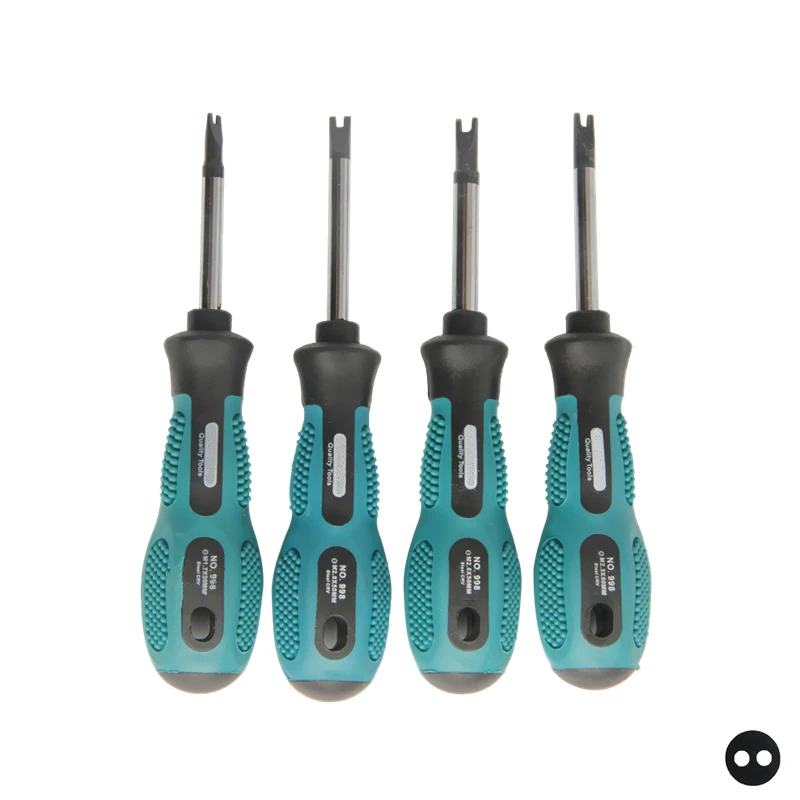

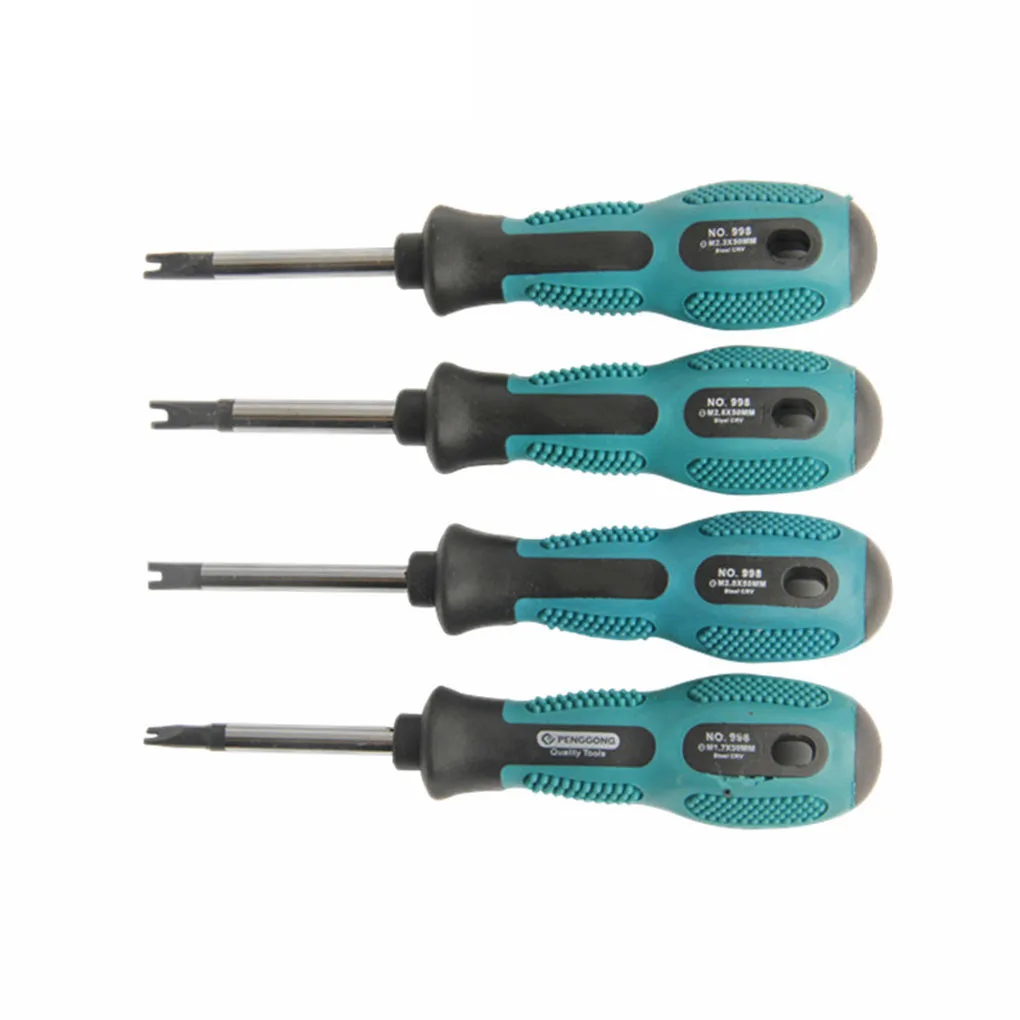

  • шлиц схожий с двузубой вилкой;
  • восьмиконечная звезда с отверстием посередине, редкий экземпляр;
  • пятиугольный шлиц, редкая альтернатива шестиугольному;
  • двенадцатиконечная звезда использовалась на некоторых автомобилях Volkswagen;
  • узконаправленный вид шлица, применяемы в основном различных моделях американской электротехники;
  • треугольный шлиц, применяется в игрушках, электроприборах или бытовой технике.

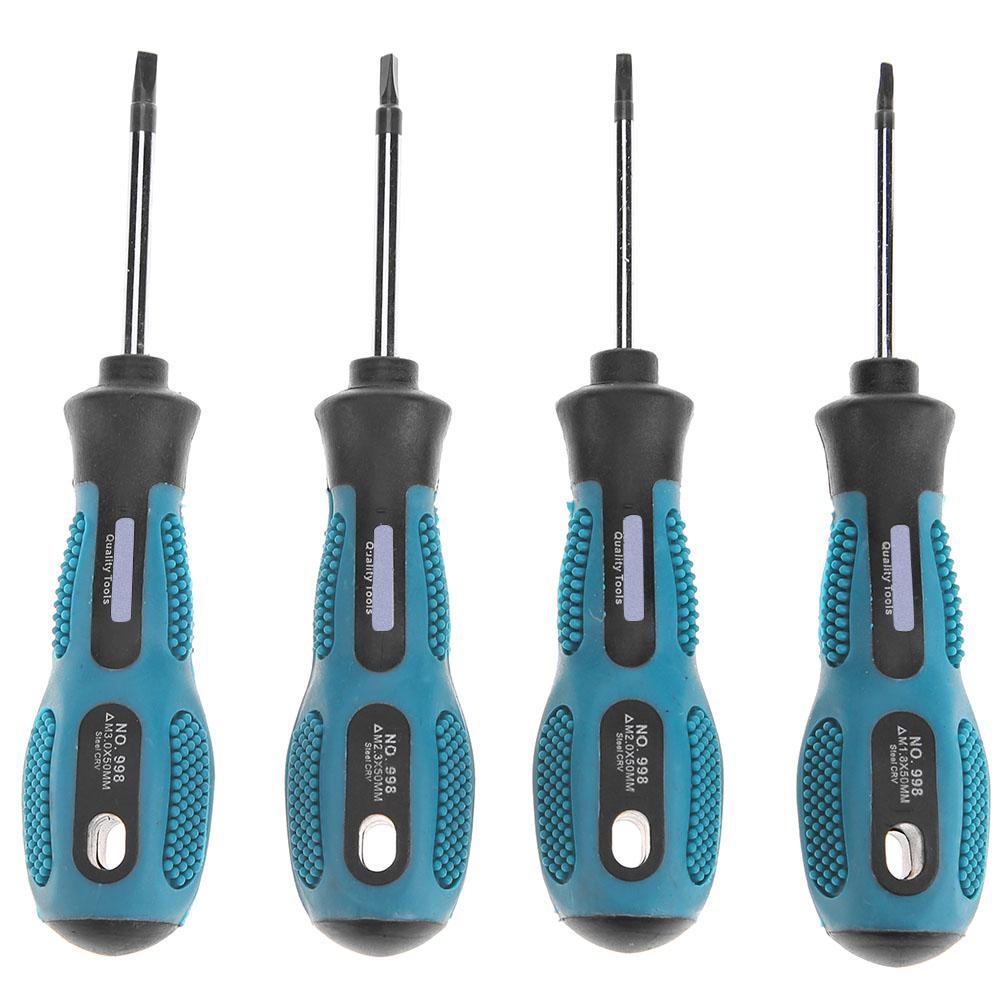

Размеры отверток с плоским шлицем могут быть следующих размеров:

Как выбрать?

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

  • Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
  • Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
  • Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.
  • В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой. Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
  • При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.
  • Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Чтобы наконечник вашей отвертки прослужил долго, стоит выбирать те отвертки, стержень и наконечник которых изготовлены из высоколегированных или хромистых сталей с содержанием ванадия.

  • Подбирайте размер отвертки под размер крепежных элементов или немного больше (один из самых распространенных размеров среди отверток, это инструменты с шириной рабочего шлица 2 мм), так как если ширина жала будет меньше, чем размер крепежа, то она будет портить шлиц закручиваемой детали и портиться сама.

Тонкости применения

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Для сбора/разбора мебели рекомендуется использовать инструмент с шестигранным типом наконечника. Наконечник должен плотно сидеть в голове крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Основной температурный диапазон работы такого инструмента: от -40°C до +70°C.

Подробнее об отвертах – следующее видео.

Какие бывают отвертки — Домашняя мастерская

   В наш век электроники и техники невозможно представить себе существование без такого простого, но очень нужного ручного инструмента, как отвертка. Любой бытовой прибор, любое транспортное средство имеют соединения, сделанные с помощью винтов и гаек или шурупов, саморезов.  Есть даже такой термин — «отверточное производство», т.е такое, где происходит сборка какой-то техники из завезенных комплектующих.
 Если раньше все  крепежные материалы имели лишь один прямой шлиц, то и отвертки были нужны только шлицевые. Потом появились винты, шурупы и саморезы с крестообразным углублением на шляпке. Одновременно появилась и крестообразная отвертка. Сейчас же даже трудно подсчитать, сколько самых различных видов насечек (шлицов) на шляпках винтов можно встретить при разборке бытовых приборов. И инструментов для их закручивания и откручивания  со специальными наконечниками тоже создано огромное множество.
На рисунке изображены основные существующие ныне виды шлицов, для каждого из которых есть соответствующая отвертка.    Для чего это сделано?

    Во-первых, разработчики новых форм головок винтов и соответствующих наконечников отверток стремились создать более надежный в эксплуатации инструмент, который бы превосходил по всем параметрам обычные прямые и крестовые отвертки (крутящий момент некоторых из них в десятки раз выше). Это было особенно важно при их массовом использовании в сборочных цехах заводов по производству техники и приборов.

   Во-вторых, появились такие сложные электронные приборы, что их ремонт возможен только специалистами фирм, их производящих. Поэтому их сборка производится на заводах с помощью специальных крепежных материалов, имеющих особенную головку, запатентованную этими фирмами, с эксклюзивным рисунком шлицов. Это позволяет предотвратить самостоятельную разборку прибора не специалистами (своего рода защита от «варваров). Не имея под рукой отвертки с такими шлицами, трудно вскрыть даже его корпус.

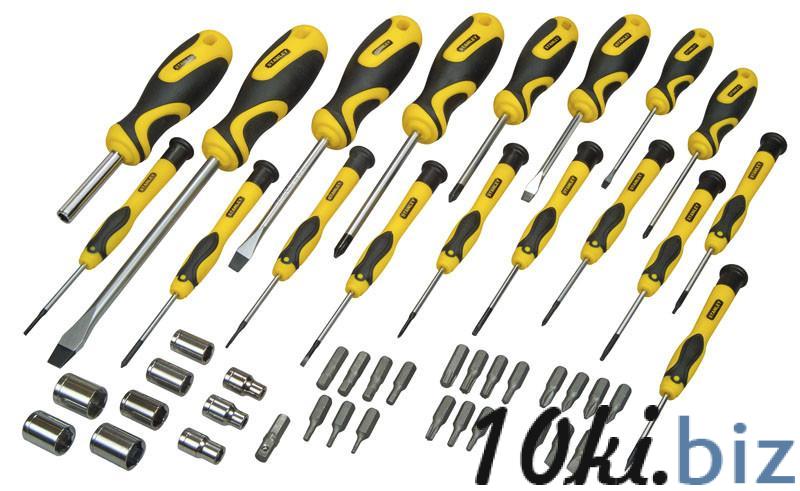

Стоит ли стремиться приобрести набор отверток, в котором были бы все изображенные на рисунке типы наконечников?

Конечно же, нет. Всё равно сложнейшую технику придется в случае выхода её из строя  отдавать для ремонта в мастерскую, где нужная отвертка всегда найдется.   Однако, в домашнем хозяйстве одной отверткой теперь тоже трудно обойтись. Можно приобрести рукоятку с комплектом сменных наконечников, в котором их будет около десятка. Причем, всего 2-3 видов шлицов, но разных по размеру. Но кроме такой универсальной отвертки желательно иметь в инструментальном ящике и несколько обычных отверток (с прямым шлицом и крестовых), но тоже разного размера. Оптимальный вариант – приобрести набор  из 4-6 штук, в котором были бы по 2-3  крестовых и с прямым шлицом разного размера (от маленьких до средних). Если же вы владелец автомобиля или другой техники, то может понадобиться и пара отверток большого размера.

Почему нужны разные по размеру отвертки?

    Дело в том, что размеры винтов и шурупов могут быть самыми разнообразными и размеры шлицов на их головках тоже. Заворачивая винтик маленького диаметра большой, мощной отверткой (если даже её наконечник войдет в шлицы головки винта), можно не рассчитать усилие и так перетянуть его, что не просто сорвать шлицы, но и вообще свернуть ему головку. Маленькой же отверткой не отвернуть винты и шурупы большого диаметра. Тут можно сломать саму отвертку — изогнуть наконечник или стержень, свернуть рукоятку. Кроме того, как ни хороши универсальные отвертки, тем не менее, они имеют недостаток – любой люфт в местах соединения рукоятки со сменным стержнем или стержня со сменным наконечником приводит к снижению  их мощности. И любая цельная отвертка (конечно, если они обе хорошего качества) всегда надежнее  составной, комбинированной или универсальной.



Какие отвертки бывают?

Разнообразие их просто поражает. Вряд ли можно найти ещё какой-то другой инструмент, где бы было такое огромное количество самых различных форм, размеров, применяемых материалов, конструктивных особенностей. Описать все их виды и типы  нет никакой возможности.

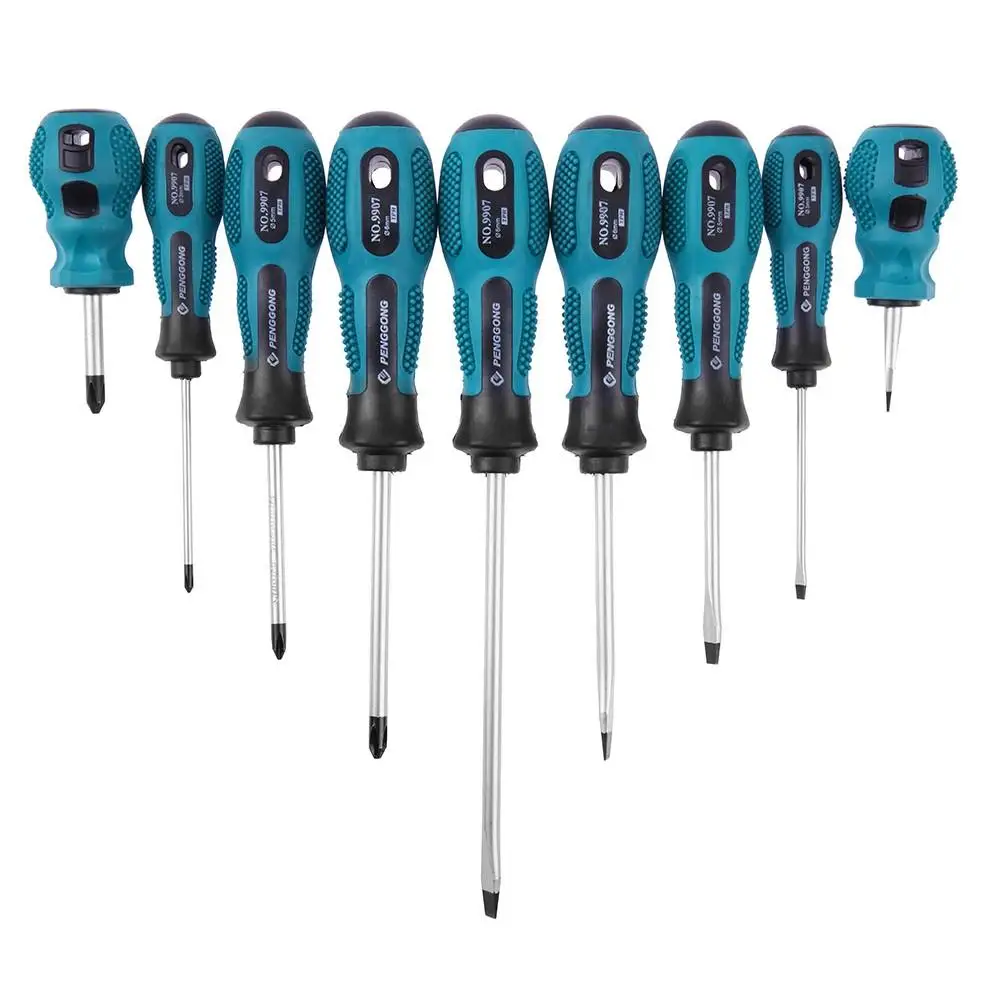

 Для примера на рисунке изображено лишь несколько различных отверток.

  Первая  отвертка имеет деревянную лакированную рукоятку. Особенность второй  — наличие на стержне возле рукоятки шестигранника для гаечного ключа. С помощью такой отвертки можно отвернуть даже сильно приржавевший винт. Третья  имеет прозрачную рукоятку, в которую вставляется маленькая батарейка и лампочка.  Это своего рода миниатюрный электрический фонарик.    У четвертой сменные  наконечники  вставляются в стержень, а у пятой, кроме того, рукоятка приспособлена для хранения сменных наконечников различной формы. Шестая  — это отвертка-автомат с храповым механизмом.  Действие её основано на принципе преобразования   поступательного движения рукоятки (при нажатии на неё вниз) во вращательное движение спирального стержня с наконечником. Под действием пружины рукоятка возвращается в исходное положение. Имеется переключатель, которым можно изменить направление вращения стержня или застопорить его для работы, как простой отверткой.  Ещё один плюс  заключается в том, что вставив её один раз в шлицы винта, нет необходимости переставлять отвертку до тех пор пока винт не будет завернут или отвернут полностью, что  может оказаться очень важным в том случае, когда это сделать трудно.   Седьмая — металлическая отвертка часовщика. Она применяется для работы с очень маленькими винтами, для закручивания и выкручивания которых не надо прилагать больших усилий и это можно сделать вращая инструмент  двумя пальцами, упирая большой палец во вращающийся упор на конце рукоятки.   И последняя на этом рисунке Т-образная отвертка с укороченным стержнем и с шестигранником на рукоятке предназначена для выворачивания очень «упрямых» винтов и шурупов.
   Кроме перечисленных есть много других специальных отверток. Есть, например, отвертка с гибким стержнем, которой можно работать в труднодоступных местах. Бывают такие,  у которых стержень поворачивается под определенным углом к рукоятке и фиксируется в таком положении тоже удобны при работе в этих случаях.  Очень короткая, так называемая карбюраторная отвертка, служит для регулировки «иглы» карбюратора.   У некоторых отверток специально намагничивается наконечник или жало, чтобы удобнее было вставлять закручиваемый винт в отверстие.    На рисунке слева изображена отвертка, стержень которой может поворачиваться под углом 90 градусов для того, чтобы увеличить её мощность. У некоторых  стержень просто вставляется  в углубление в боковине рукоятки, тоже превращая её в Т-образную. Другие в рукоятке имеют сквозное отверстие, в которое можно с этой же целью вставить какой-нибудь стержень  и работать ею, как рычагом.    Есть специальные ударные отвертки, стержень которых проворачивается в ту или другую сторону (благодаря переключателю) при ударе молотком по специальной шляпке на рукоятке.

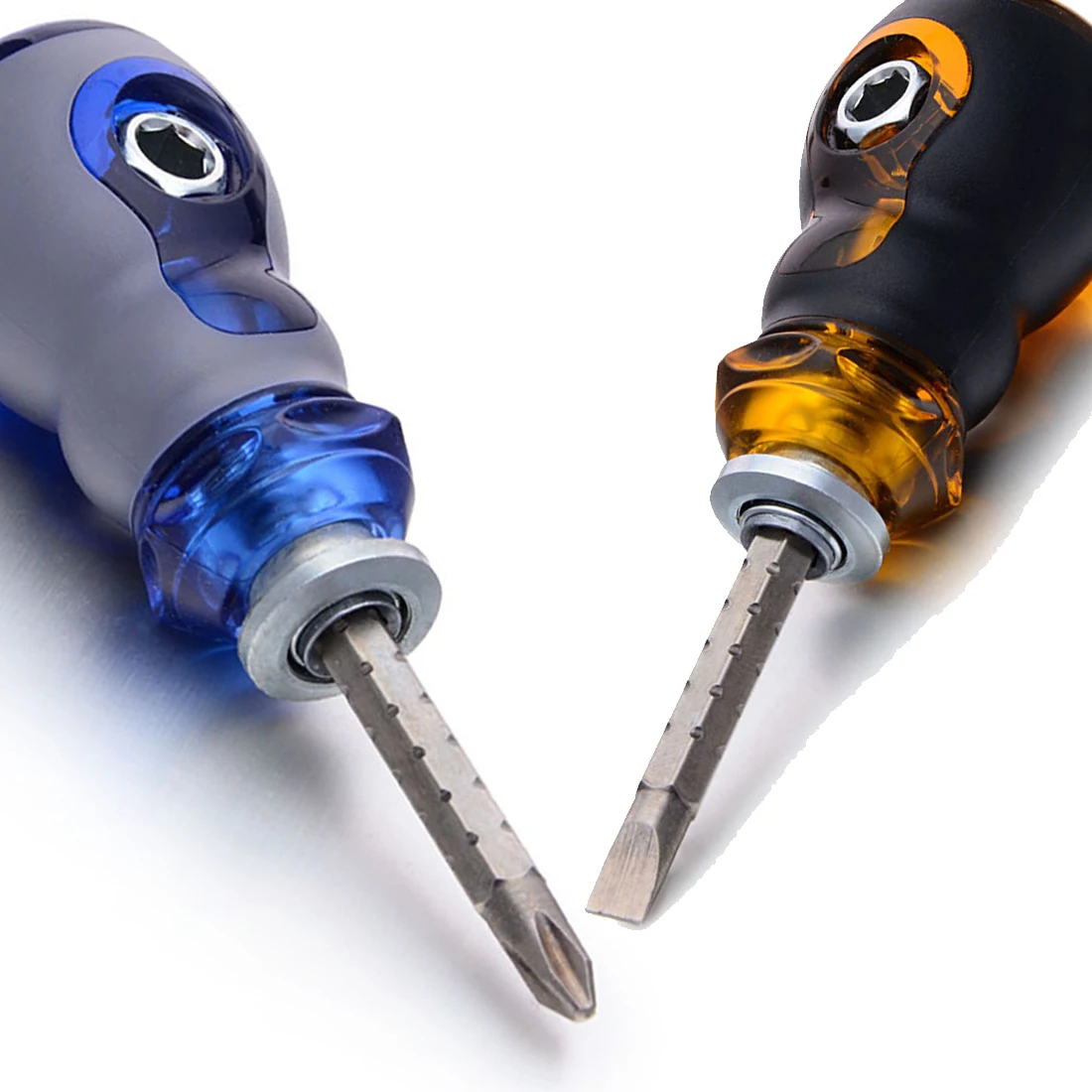

 А вот ещё набор из 3 отверток, который заменит целых шесть, так как стержень у них имеет на одной стороне плоский шлицевой, а на другой крестообразный наконечник. Он вставляется в рукоятку, в которой имеется специальное углубление шестигранной формы.
Отверточки неплохие. Хром-ванадиевая сталь стержня достаточно прочная и наконечники хорошо держат форму.

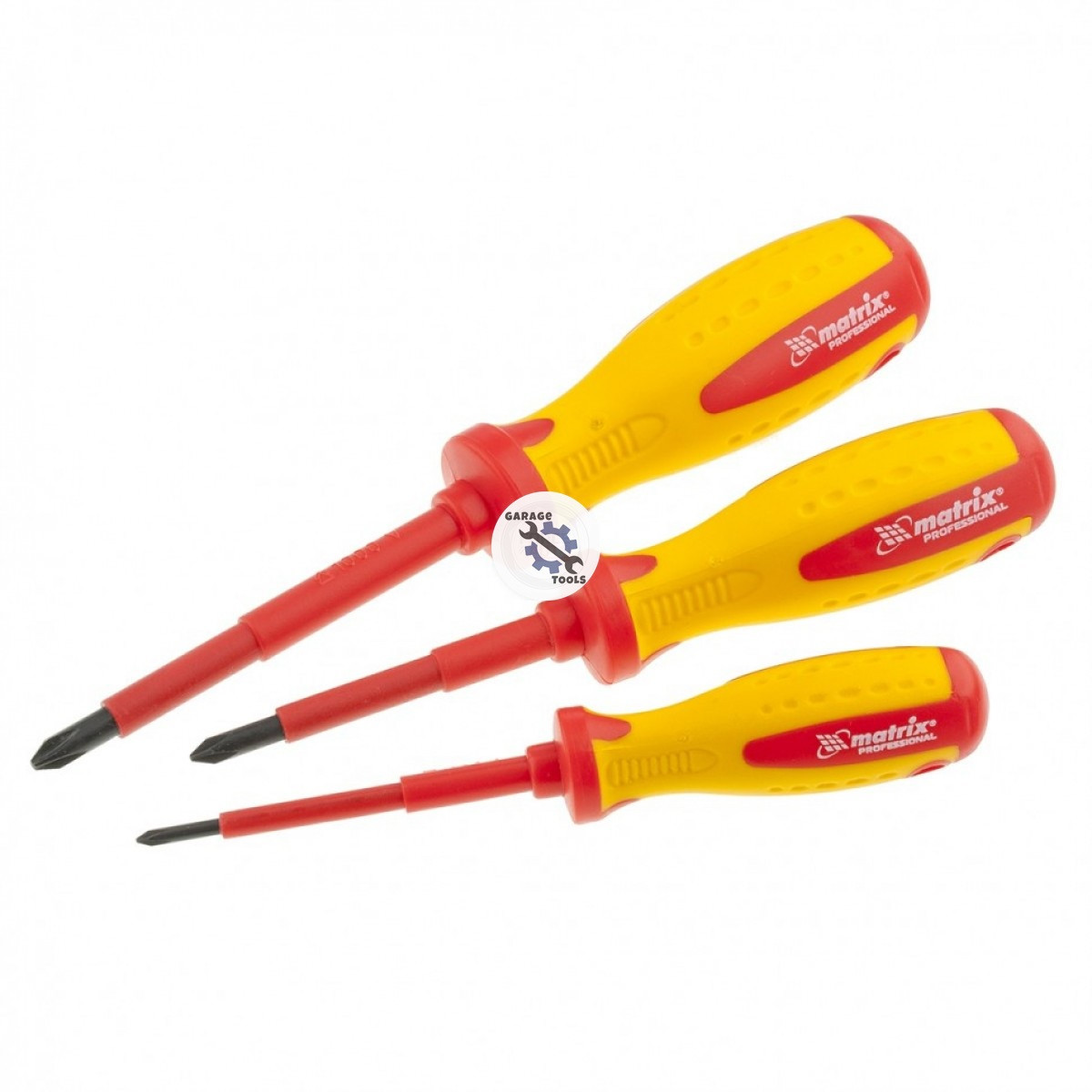

 Для работы под напряжением нужны диэлектрические отвертки, имеющие высокую степень защиты, так как   не только рукоятка  изготовлена из изоляционного материала, но и стержень за исключением наконечника и отвертки- индикаторы.
   Появились и различные электрические отвертки,  а также мощные шуруповерты.

     Какой бы формы или размера ни была отвертка, главное требование к ней — это удобство и надежность.

Разновидности современных отверток для дома

На сегодняшний день можно использовать различные инструменты, которые позволяют создать приятные условия проживания. Обратите внимание, есть стандартные детали, которые обязательно должны присутствовать в доме каждого человека, при чем как женщины, так мужчины. К стандартному набору можно отнести отвертку. Для чего она используется? Применяется она для закручивания и выкручивания винтов или шурупов. Данную цель также можно осуществить с помощью шуруповерт, то его стоимость довольно высокая. Главная классификация данных инструментов основана на типу наконечника. Именно он определяет особенности работы, важно правильно подобрать шурупы и винты. Рассмотрим, как правильно выбрать современную отвертку, основная классификация, типы наконечников, преимущества и недостатки каждого варианта.

Плоская или прямошлицевая

Без данного инструмента очень тяжело осуществить какой-либо ремонт или строительство. Такая отвертка обладает маркировкой SL. Она предназначена для работы с винтами, шляпка которых обладает прямой резьбой. Такие винты обладают массой плюсов. Главное преимущество – это возможность выдерживать большие нагрузки. Обратите внимание, что для такого винта обязательно нужно использовать прямошлицевую отвертку. Другие варианты не подойдут. К недостаткам можно отнести низкая сцепляемость с инструментом. В процессе закручивания резьба может сорваться, что приведет к порче металлического изделия. Стоит отметить, что работать с элементом, которые имеет следы коррозии практически невозможно. Это обязательно стоит учитывать.

Крестовая и ее особенности

Данный вариант более практичный в работе. Это обусловлено тем, что структура позволяет создать повышенный уровень сцепляемости с метизом. Наконечник имеет четыре прорези, внутри которых находится небольшое отверстие. Если вы желаете создать работу, которая не будет поддаваться различным воздействиям, в том числе и повышенным нагрузкам, то это отличный вариант. Крестовая отвертка применяется для работы с тяжелыми металлическими конструкциями, в доме может использоваться для установки карниза и других элементов, которые должны выдерживать определенный вес. Обратите внимание, что крестовая отвертка и прямая – это основные типы, которые должны присутствовать в каждом доме.  Маркируется такой инструмент как PH. Стоит отметить, что на сегодняшний день есть специальные винти с шляпкой, которая может взаимодействовать с двумя представленными инструментами.

Другие виды отверток

Представленные модели ранее считаются основными, но при этом часто не обойтись без таких инструментов данного типа:

  • Шестигранная. Она имеет маркировку НЕХ. Обратите внимание, что есть возможность прикладывать крутящийся момент. Этот фактор позволяет очень быстро создать работу, при этом качество завинчивания довольно высокое. Обычно такие модели применяются преимущественно в работе с радиотехникой, где требуется повышенный уровень точности и аккуратности;
  • «Звездочка». Она применяется очень редко, чаще всего винты такого типа находятся внутри мобильных телефонов и другой техники. Найти на рынке такую отвертку довольно тяжело. Производители техники используют такой вариант для того, чтобы люди самостоятельно не занимались ремонтом, а обращались в сервисный центр. Маркировка данного инструмента – TORX.
  • Крестовидная отвертка, имеющая специальные направляющие. Обратите внимание, что помимо крестообразной формы наконечника, отвертка обладает еще несколькими дополнительными гранями. Это лучший вариант, позволяющий обеспечить высокий уровень сцепление с элементом.

виды и назначение, отличия и особенности, советы по выбору

Отвертка — простой, знакомый каждому инструмент, который появился еще в XVII веке. Долгое время он имел лишь плоский наконечник, пока канадец Питер Робертсон не поранился такой отверткой, выскочившей из паза винта.

Порез еще не затянулся, а Питер уже придумал безопасный квадратный наконечник, который успешно запатентовал в 1907 году. В свое время идея пришлась по душе Генри Форду, но они с Робертсоном не сошлись в цене. Так, изобретение кануло в Лету, пока через 30 лет Генри Филлипс не презентовал крестообразную отвертку, покорившую мир!

С тех пор отверток стало еще больше. Об их видах и особенностях пойдет речь в нашей статье.

Виды отверток: простые и «необычные»

Простая отвертка состоит из стержня с наконечником и рукоятки. Подходит для вкручивания и выкручивания различных винтов. Главное — подобрать размер наконечника.

Для работы в труднодоступных местах существует гибкая отвертка. Это может быть инструмент с прямым упругим стержнем или гибким карданом. Стержень изгибается, но неизменно снова становится прямым. Кардан — составной стержень с подвижными контактами между сегментами. Поворачивается во все стороны, даже назад.

Чтобы защитить человека от поражения электрическим током, были придуманы специальные диэлектрические отвертки. Их стержни сделаны из прочной стали и имеют гальваническое покрытие почти по всей длине, за исключением наконечника. Рукоятка изготавливается из поликарбоната с верхним защитным слоем из полиформальдегида.



Интересно знать: диэлектрические отвертки выдерживают напряжение до 1000 В. При больших показателях используют другие спецсредства.

Определить наличие тока помогает индикаторная отвертка. Она состоит из жала-проводника, встроенного в рукоятку резистора, и неоновой лампочки. Человеческий палец, приложенный к концу рукоятки, является заземлителем. Жало прикладывается к месту проверки, например, вставляется в розетку. Если ток есть, лампочка загорается. Работают такие отвертки в цепях с напряжением от 100 до 500 В.

Усовершенствованный вариант индикаторного инструмента — отвертка со светодиодной лампочкой. Она более чувствительна и загорается от напряжения менее 100 В, не требует заземления человеком.

В ремонте мелких бытовых приборов, часов, ноутбуков и другой техники незаменимы прецизионные отвертки для точных работ. Они предназначены для монтажа мелких крепежных деталей. У них тонкий, но очень прочный стержень с закаленным наконечником. Жало подобных отверток должно точно соответствовать размеру и форме крепежной детали, поэтому лучше покупать не один инструмент, а набор.

Иногда возникают ситуации, когда необходимо вывернуть болт, а он заржавел и не хочет двигаться ни в какую. Для подобных случаев были придуманы силовые отвертки. Также их называют ударными или ударно-поворотными. Работают такие отвертки в паре с молотком. Жало вставляется в паз болта. Молотком наносится удар по концу рукоятки. Механизм отвертки проворачивается на несколько градусов, тем самым ослабляя ржавый крепеж.

Наиболее универсальный инструмент — отвертка под биты. Это такая насадка-наконечник, которая крепится к стержню с помощью специального держателя, как правило, магнитного. В наборе может быть множество различных бит: плоских, квадратных, крестовых, многоугольных и т.д.



Лайфхак: есть отличные отвертки, но без намагниченных наконечников? Не расстраивайтесь! Купите специальное устройство, которое позволяет самостоятельно намагничивать инструменты.

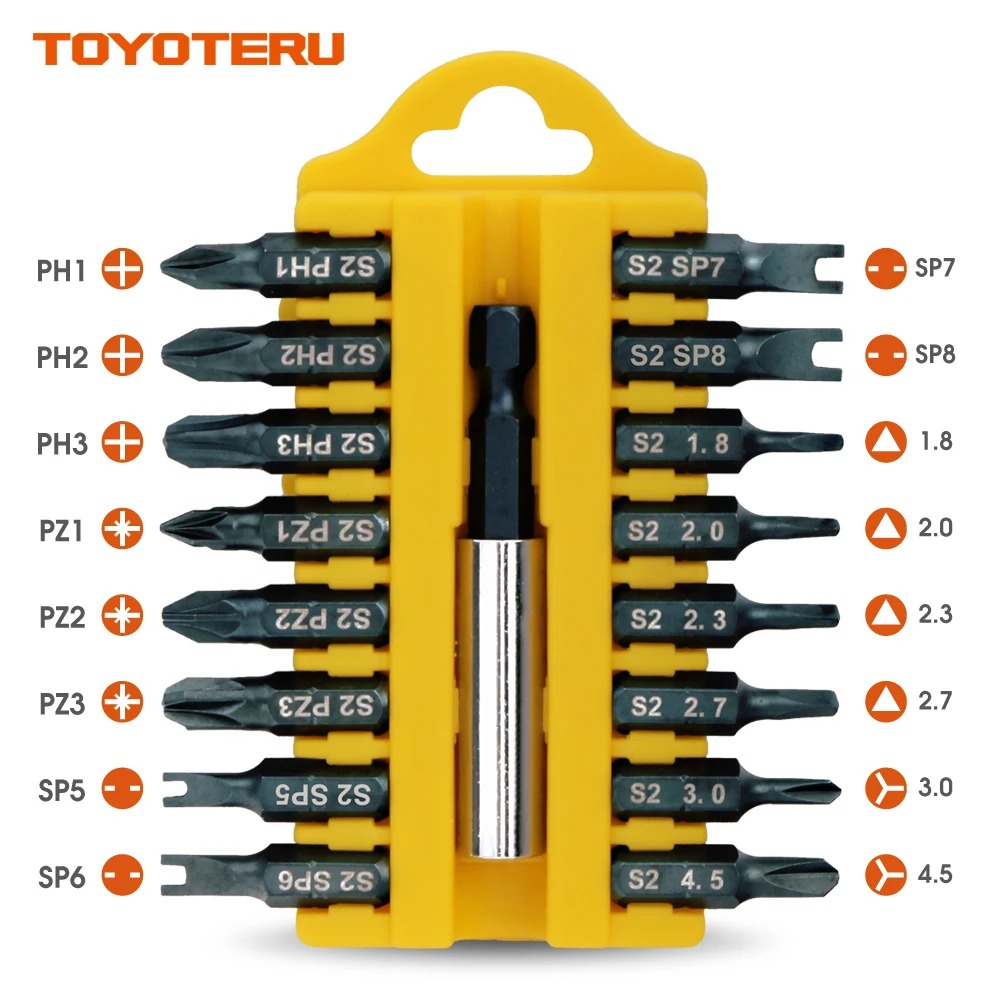

Виды наконечников: крестики, звездочки и многоугольники

Самая важная часть в отвертке — наконечник, который еще называют жалом или шлицем. Форму его выбирают в зависимости от паза закручиваемой детали.

Прямой наконечник, он же плоский шлиц, маркируется буквами SL, т.е. Slotted, что в переводе с английского означает «щелевой». Применяется в быту, поскольку им удобно закручивать стандартные винты и шурупы. Недостаток — соскакивает с паза винта, поэтому легко пораниться или повредить поверхность изделия, в которое посажен шуруп.

Крестообразное жало предназначено для закручивания винтиков с двумя перпендикулярными друг другу пазами. Бывает следующих типов:

  • крестовое жало Philips, обозначается PH. Сделано в виде конуса, разделенного на четыре грани в форме креста. Наконечник плотно входит в паз винта. Крестообразный шлиц имеет в два раза больше точек соприкосновения со шляпкой винта, поэтому при работе инструмент не соскакивает, а шляпка «не слизывается»;
  • крестовое жало с насечками Pozidriv, маркируется как PZ. Это усовершенствованное жало Philips, которое помимо основного креста имеет еще один поменьше, смещенный относительно основного на 45°. Отвертка с таким жалом часто используется при сборке мебели.

Звездообразное жало используется в ремонте электроники: ноутбуков, смартфонов и т.д. Такой наконечник имеет ряд преимуществ: не выскальзывает из паза винта, с его помощью можно получить высокий крутящий момент, при этом не повредив ни паз винта, ни шлиц отвертки. Существует несколько вариантов исполнения такого наконечника:

  • TORX — имеет форму звездочки с шестью закругленными лучиками;
  • TORX Plus — у такого шлица лучики звезды более сплющенные;
  • Temper TORX (TT) — в центре звездочки есть отверстие. Оно совмещается со специальным выступом на винте и защищает от вибрации.

Шестигранный шлиц обозначается Hex (H) и применяется редко. Он имеет высокий крутящий момент, гораздо больше, чем другие типы наконечников. Применяется там, где особенно важна надежность крепления.



Интересно знать: для крепления деталей в ретро автомобилях использовались винты с шестигранным шлицем.

Следующие наконечники относятся к более редким типам:

  • квадратный (Square Head) в виде прямоугольного параллелепипеда. Такое жало имеет небольшую силу крутящего момента. В странах СНГ подобный инструмент встречается редко, но может пригодиться тем, кто часто бывает в США;

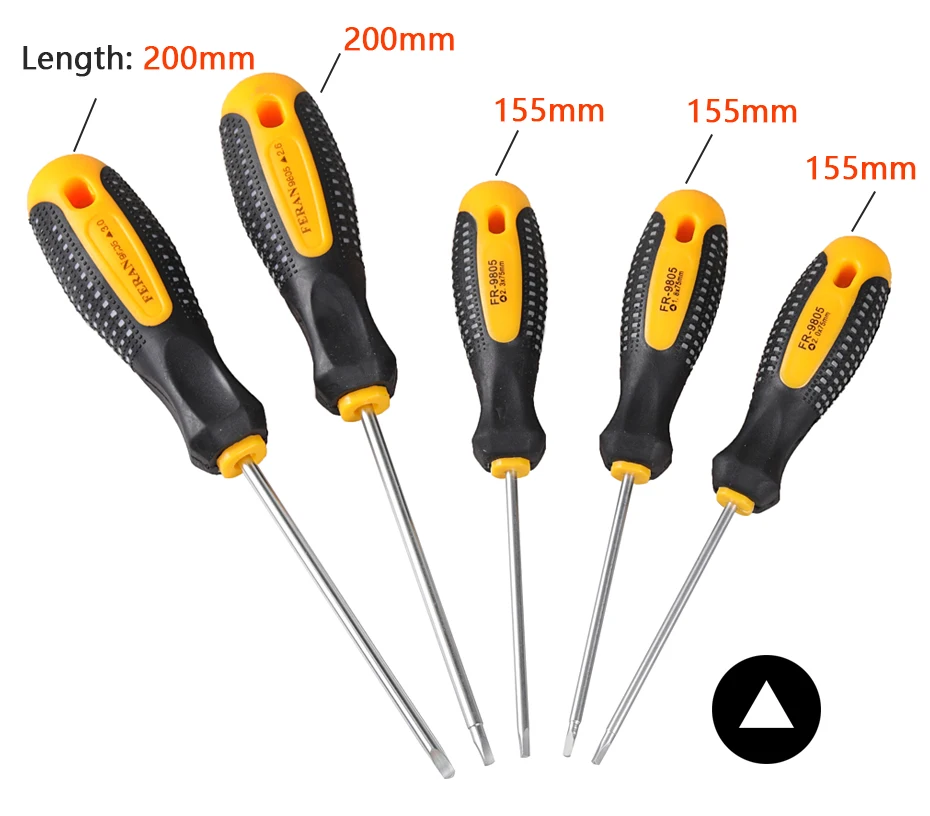

  • треугольный шлиц (Tri-angle) применяется для выкручивания винтов с соответствующим треугольным пазом;
  • трехлопастной наконечник (TW — Tri-Wing) — винты с пазами под такую отвертку используются в основном в электротехнике;
  • Y-образный (Tri-point) — паз винта, который закручивается инструментом с таким жалом, очень похож на значок BMW. Используется в компьютерах и телефонах. Нужен для того, чтобы защитить устройство от несанкционированного проникновения. Без специальной отвертки выкрутить такой винт почти невозможно;
  • двухштырьковый (спаннер — SP), имеет форму маленькой двузубой вилки. Крепежи под такой наконечник хорошо защищают от вандалов, поэтому широко применяются в общественных местах при креплении различного оборудования, а также в лифтах.

Лайфхак: в быту, как правило, пригодится или прямая, или крестообразная отвертка. Но лучше купить небольшой набор отверток с разными видами наконечников, чтобы самостоятельно собрать новый журнальный столик, разобрать системный блок компьютера для очистки от пыли и т.д.

Размеры наконечника: ширина, толщина, длина

На любой отвертке есть обозначение из латинских букв и арабских цифр. Буквы указывают на тип наконечника (SL, PH, PZ и т.д.), цифры — на размер.

На плоской отвертке рядом с буквами может стоять одна или две цифры. Если одна, значит, она указывает ширину шлица в мм. Маркировка с двумя цифрами несет больше информации: первая обозначает толщину шлица, вторая — его ширину.

Маркировка инструмента с крестообразным жалом следующая: рядом с буквами располагается цифра от 0 до 4 — номер отвертки. Каждое число соответствует определенному диаметру наружной резьбы крепежной детали. Например, 0 — менее 2 мм. Дальше по возрастающей: чем больше цифра, тем больше диаметр.

В отвертках с другими видами жал номер указывает диаметр и длину стержня. Например, 0 означает, что диаметр составляет 4 мм, а длина менее 80 мм и т.д. Принцип возрастания работает и здесь. Для инструментов со сменными наконечниками важен еще и посадочный размер отверстия, куда они вставляются. «Посадочное гнездо» бывает от 1/2 до 1 дюйма.

Дополнительные «фишки»: реверс, «храп», упор и намагниченность

Для ситуаций, в которых проблематично работать двумя руками, придуман чудо-механизм — реверс. Отвертка с реверсом имеет три режима работы: «на вкручивание», «на выкручивание», «блокировка».

При режиме «на вкручивание» ручка отвертки вращается в любую сторону, но наконечник поворачивается только по часовой стрелке. Когда включен режим «на выкручивание», наконечник может поворачиваться только против часовой стрелки. Когда же в действии режим блокировки, отвертка превращается в обычную.

Некоторые отвертки оснащены храповым механизмом. Он позволяет не делать круговые движения, а потихоньку откручивать или закручивать винт движением «туда-сюда».

Как вы помните из школьного курса физики, чем длиннее плечо рычага, тем легче получить больший крутящий момент. Для этого в рукоятки некоторых отверток вставлен шарнир. Он позволяет изменять угол между осями стержня и рукоятки, чтобы с наименьшим усилием откручивать прочные соединения.

Отвертки для точных работ с мелкими предметами оснащены вращающимся упором, который упрощает работу с мелкими крепежными деталями. Человек прижимает указательным пальцем инструмент, а средним и большим вращает рукоятку. Эта особенность позволяет одной рукой держать устройство, а второй работать отверткой.

Еще одна полезная вещь в работе с мелкими винтиками — намагниченный наконечник. Благодаря этой «фишке» можно легко поднять и установить маленький крепеж в нужное отверстие.

Интересно знать: из-за характерного звука, который издает отвертка с реверсом или храповым механизмом, ее называют «трещоткой».

Рукоять: материал, поперечное сечение и конструкция

От рукоятки зависит крутящий момент, который может создать человек. При выборе рукоятки обращают внимание на ее материал и форму.

Раньше рукоятки делали из дерева или металла, что не отличалось удобством. Сегодня они в основном изготовлены из ударопрочного пластика, который покрывают резиновыми накладками, чтобы рука не скользила.

Что касается формы, то стоит уделить внимание поперечному сечению рукояти. Самый малый крутящий момент позволяет создать ручка, в поперечном сечении которой лежит круг. Также велика вероятность, что такой инструмент будет проскальзывать в руке.

Больший крутящий момент создаст популярная в США отвертка с шестиугольной ручкой. Оптимальный вариант по эргономике и крутящему моменту — треугольное сечение. Такая рукоятка похожа на руку, сжатую в кулак, поэтому с ней очень удобно работать.

Некоторые производители идут дальше и экспериментируют не только с поперечным сечением, но и с конструкцией в целом.

Когда необходимо создать большой крутящий момент, выручает отвертка с Т-образной рукояткой. По форме такой инструмент напоминает штопор. Часто подобные ручки оборудованы шарниром.

Отвертку с Г-образной ручкой иначе называют Г-образным ключом. По форме он напоминает водопроводный кран и имеет шестигранный или звездообразный шлиц.

«Переломная» рукоять объединяет особенности предыдущих двух типов. Специальный механизм позволяет согнуть и зафиксировать ручку в том положении, которое необходимо в определенный момент.

Выводы

Итак, чтобы выбрать отвертку, нужно:

  • 1. Определиться с видом отвертки. Здесь все зависит от назначения. Гибкие инструменты предназначены для труднодоступных мест. Диэлектрические — для работы в местах с высоким напряжением. Индикаторные нужны, чтобы определять наличие тока. Прецизионные — для точных работ. Силовые пригодятся при раскручивании заржавевших соединений.
  • 2. Решить, какой необходим наконечник. Это зависит от паза винта. Бывают прямые, крестообразные, звездообразные, шестигранные наконечники. Существуют и другие, более редкие и специфические виды шлицев.
  • 3. Учесть размеры отвертки. О них расскажет маркировка, которая состоит из латинских букв и арабских цифр. Буквы обозначают тип наконечника, а цифры — его размер.
  • 4. Обратить внимание на дополнительные возможности. Есть отвертки с реверсом, шарниром, вращающимся упором, намагниченным наконечником. Эти «фишки» делают работу удобнее.
  • 5. Не забыть о рукоятке. Чтобы отвертка не скользила в руке, выбирайте рукоятку с резиновой накладкой. Оптимальное решение для руки и работы — поперечное сечение в виде треугольника. Необычная конструкция, типа Т-образной, обеспечит высокий результат при низких трудозатратах!

Теперь вы знаете все, что нужно, чтобы найти надежную отвертку или подобрать набор на все случаи жизни. Удачных и выгодных покупок!

Рейтинг статьи:

 рейтинг: 5  голосов: 2

Отличие шлицевых и крестовых отверток: особенности применения


Сегодня не найдется ни одного профессионального или домашнего мастера, который бы не использовал в своей работе отвертки. Это связано с широким спектром применения этого инструмента. Богатство размеров и форм позволяет подбирать его правильно. Рабочий процесс при этом проходит быстро и легко. Результат характеризуется высоким качеством. Отвертки, виды которых востребованы больше всего, следует изучить перед их применением. Это позволит подобрать оптимальную разновидность инструмента.

Наконечник (жало)

Форма наконечника отвертки должна соответствовать форме шлица — канавки на головке винта или шурупа. Раньше самым распространенным был прямой шлиц, но сейчас крепеж с ним найти все сложнее, поэтому и прямых отвёрток выпускается не так много.

Сейчас самым распространённым является крестообразный шлиц (его еще называют Phillips). Существует также его усовершенствованная версия, которая называется Pozidriv. Такие шлицы позволяют добиться большего крутящего момента, из них наконечник отвертки не выпадает так легко, как из прямого шлица.

Существуют также шестигранные шлицы и шлицы Torx (шестилучевая звезда). Они рассчитаны на еще большие нагрузки.

Другие виды шлицов можно отнести к разряду редко встречающихся, и отвертки с соответствующей формой наконечника советуем покупать только в случае необходимости.

Помимо формы наконечника нужно обратить внимание и на его размер. В идеале определенный размер наконечника должен использоваться под определенный размер шлица. Многие игнорируют данное предписание и считают, скажем, крестовую отвертку универсальной, подходящей под любой крестообразный шлиц. Если неправильно подобрать размер и форму наконечника, можно сломать инструмент или срезать шлиц.

Как выбрать размер отвертки:

  • Плоские отвертки маркируются латинскими буквами SL, далее указывается ширина шлица в миллиметрах. Ширина плоской отвертки может быть от 2 до 18 мм, с ее увеличением ширины возрастает и толщина наконечника. Рядовой пользователь для решения большинства повседневных задач может обойтись тремя плоскими отвертками разных размеров, предположим SL3, SL5 и SL8.
  • Крестовые отвертки маркируются символами PH с порядковым номером (000; 00; 0; 1; 2; 3; 4). Наиболее ходовыми являются отвертки размера Ph3,они подходят для большинства используемых в быту саморезов и шурупов.

Наконечник отвертки должен иметь не только соответствующую форму и размеры, он должен быть прочным, твердым, не хрупким, надежно фиксироваться в шлице. Достижению прочностных характеристик способствует качественный материал стержня и правильная термообработка.

Чтобы наконечник надежно фиксировался в шлице, он должен быть шершавым. Наконечники качественных отверток покрывают специальным напылением с высоким коэффициентом трения, или на его грани наносятся насечки.

Биты под прямой шлиц (Slotted)

Самой первой была изобретена отвертка под прямой шлиц, ее придумали в XVI веке. Она была широко распространена в советский период. Сегодня тоже существуют виды бит для шуруповерта изготовленные под прямой шлиц, но используются они реже. Такие насадки обозначаются буквой S. Данная маркировка размещается на одной из граней бит. Латинская буква S является сокращением от английского слова slot, означающего «щель» или «шлиц». Также существует альтернативный вариант обозначения — slotted. Это слово при переводе на русский язык означает «шлицевая». Всегда рядом с буквой указывается цифра, свидетельствующая о ширине жала. В некоторых случаях дополнительно указывается его толщина.

Соотношение ширины и толщины наиболее распространенных бит под прямой шлиц:

Далее рассмотрим некоторые разновидности бит под прямой шлиц.

Классическая бита с прямым шлицем

Ширина и толщина — это два основных размера прямого шлица. В большинстве случаев указывается только первый параметр. Он варьируется в пределах от 3,0 до 9,0 мм. Второй параметр довольно часто не обозначается, но его значение может составлять от 0,5 до 1,6 мм. Особенность такой маркировки связана с тем, что ширина и толщина имеют нормативное соотношение. Поверхность бит с плоским шлицем защищена от эрозии и отличается повышенной твердостью.

Бита с прямым шлицем и TIN покрытием

Данные биты имеют золотистый цвет, так как поверхность насадок покрыта нитридом титана в результате химического процесса CVD. Благодаря этому приспособления имеют прочную поверхность. Такие насадки могут отличаться между собой только по ширине. Это значение составляет от 4,5 до 6,5 мм. Еще в маркировке приспособлений может быть указана их толщина. Эта величина находится в пределах от 0,6 до 1,2 мм.

Удлиненная бита под прямой шлиц

Благодаря удлиненной части приспособления имеется возможность более точно проводить необходимые работы. При использовании, жало данной насадки прочно размещается в шляпке шурупа или винта. С помощью данной биты удобно выполнять мелкие монтажные процессы. Отличительной чертой этих приспособлений является длина насадок, которая колеблется от 50 мм до 100 мм.

Стержень

Стержни отверток могут отличаться по длине, диаметру, форме и прочности. Прочностные характеристики стержня характеризуются его твердостью. По ГОСТу она должна находиться в пределах 47-52 HRС.Если твердость будет ниже, стержень может изогнуться, если выше — треснуть. Обеспечить удовлетворительную твердость удается, используя высоколегированную хромованадиевую сталь, в этом случае на стержне может быть написано»CR-V» или «chrome-vanadium». Но такая надпись не всегда гарантирует качество, ведь недобросовестным производителям нанести ее не составляет никакого труда. И наоборот, именитые производители не всегда пишут то, что, по их мнению, само собой разумеется. Для обеспечения коррозионной стойкости на стержни иногда наносят всевозможные защитные напыления. Иногда стержни покрывают резиной или пластиком, это облегчает работу электриков, но делает стержень толще наконечника, поэтому не всегда удается добраться до головки крепежа, глубоко утопленного в деталь.

Длина стержня обычно составляет 100-200 мм. Для работы в стесненном пространстве выпускают отвертки с коротким стержнем и укороченной рукоятью. Если же крепеж находится в труднодоступном месте, целесообразнее воспользоваться отверткой с длинным стержнем и взять телескопическую отвертку с регулируемым вылетом стержня.

Диаметр стержня зависит от размера наконечника и нагрузок, на которые рассчитан инструмент. Сечение стержня может быть не только круглым, но и шестигранным или квадратным. Такая форма позволяет захватить стержень гаечным ключом и обеспечить больший крутящий момент.

Не нужно забывать о том, что стержень должен быть не только прочным, он должен быть надежно зафиксирован в рукояти. Визуально этот фактор никак не проконтролируешь, поэтому недобросовестные производители часто уделяют фиксации стержня недостаточно внимания, и он со временем начинается проворачиваться. Такую отвертку можно смело выбрасывать, ведь реанимировать ее не удастся.

Иногда стержень отвертки проходит сквозь всю рукоять и заканчивается пяткой, по которой можно наносить удары молотком. Такая отвертка выручит, если нужно отвинтить шуруп с закрашенным шлицом.

Составляющие части

В обычной, с детства каждому знакомой, отвёртке выделяют три составляющих: наконечник, стержень и рукоятку. Все они должны изготавливаться из качественного материала, так как основной критерий такого инструмента — прочность, зависит от надёжности и долговечности каждого элемента.

Наконечник, или жало


Разновидности наконечников дублируют все типы шлицов крепёжных изделий, которые применяются для различных хозяйственных и производственных нужд. Долгое время наиболее широко использовался крепёж с прямым шлицом. Однако по долговечности он оставлял желать лучшего, так как деформировался после нескольких использований. Постепенно его сменил другой вид нарезки на шляпках и головках крепёжных изделий. Поэтому инструмент с плоским жалом отошёл на второй план.

Шлицы в виде креста выдерживают несколько рабочих циклов за счёт равномерного распространения нажима на плоскость шляпки. Соответственно, и крутящий момент их выше, винты и шурупы легче входят в нужную поверхность. Отвёртки с крестообразным наконечником наиболее распространены среди подобного инструмента. Для самого большого усилия есть шестигранные шлицы и отвёртки. Остальные виды наконечников менее распространены.

Для продуктивной работы с отвёртками нужно учитывать не только форму жала, но и его длину. Бытует ошибочное мнение, что инструмент с коротким наконечником является универсальным. Это неверно, потому что таким концом прикладывается наибольшая сила на точку воздействия и, как правило, срывается шлиц (даже крестовый), или ломается само приспособление.

Третье качество наконечника — это твёрдость. Хрупкий кончик сломается при не самом сильном нажатии. Правильный материал и закалка помогут в обретении этого качества. Для чёткой фиксации в шлице на жале должны быть шероховатости или насечки. Часто на край отвёртки наносят специальное напыление. Для удобства использования в неудобных, стеснённых условиях в последнее время появились отвёртки с намагниченным концом.

Стержень приспособления

Осевая часть отвёртки, как и прочие, должна отличаться прочностью. ГОСТ предписывает её пределы от 42 до 52HRC (единица твёрдости Роквелла по шкале C). При низких показателях стержень согнётся, при высоких — лопнет. Поэтому при изготовлении используют высокоуглеродистую легированную сталь. Она определяется маркировкой на стержне chrome — vanadium. Конечно, надпись не является гарантией качества, так как оттиск легко подделать. Но крупные производители дорожат своим именем и выпускают в продажу только изделия высокого качества.

Для защиты от коррозии осевые части покрывают различным напылением. Встречается инструмент с резиновым или пластиковым покрытием. Скорее всего, это специальное изолированное приспособление электромонтёра. Наиболее распространены устройства с длиной базовой части 100—200 миллиметров. Это оптимально для большинства операций, производимых отвёртками. В тесных местах используют маленькие, а в труднодоступных — удлинённые или телескопические инструменты.

От габаритов жала и прилагаемых нагрузок зависит диаметр стержня. Сечение его чаще всего круглое. Для усиления его изготавливают квадратным или шестигранным. Такая форма позволяет подцепить отвёртку гаечным ключом для увеличения усилия.

Немаловажно, как ось закреплена в рукоятке. Проверить это можно только на практике. Если поставщик не уделил этому должного внимания, то стержень быстро разболтается и будет прокручивать в корпусе. Такая поломка восстановлению не подлежит.

Существуют ударные отвёртки, у которых стержень проходит через рукоятку насквозь и заканчивается бойком.

Ручка инструмента

Дерево, пластмасса, прочие материалы — всё это подходит для изготовления рукоятей отвёрток. Ради удобства они могут иметь прорезиненые бока. Габариты таких приспособлений подбирают исходя из условий работы. Диаметр всегда им пропорционален. Под крепёж маленького размера подойдёт инструмент с ручкой потоньше, чтобы избежать срыва резьбы или шлица.

Форма рукояти должна обеспечивать плотное, удобное вложение в руку. Но ряд производителей в стремлении выделить свою продукцию из числа подобных забывают об этом. Особенно грешат этим новички рынка. Прорезиненые ручки удобно держать в руке, но при попадании в химически активную среду они разрушаются. Пистолетные рукоятки усиливают нажим, но они не очень компактны.

Полезное приспособление — отверстие в рукоятке, куда продевают шнурок или ремень для крепления на поясе.

Рукоять

Рукояти отверток изготавливают из различных материалов, например пластика, дерева, на них могут иметься резиновые вставки.

Размеры рукояти нужно выбирать исходя из условий работы. Если работать придется в стесненных условиях, лучше подойдет короткая рукоять. Диаметр ее почти всегда пропорционален размеру наконечника и диаметру стержня. То есть, чем на более мощный крепеж рассчитан инструмент, тем больший нужен крутящий момент и тем толще должна быть рукоять. Для отверток под мелкий крепеж рукояти намеренно делают тоньше, чтобы не было риска срезывания шлица или разрушения детали, в которую крепеж ввинчивается.

Рукояти современных отверток могут быть самых разных форм, часто производители руководствуются не только эргономикой, но и стараются за счет формы рукояти как-то выделить свой продукт на фоне остальных, иногда жертвуя удобством. Поэтому при выборе отвертки советуем обязательно подержать ее в руках.

Рукоять отвертки может быть не только цилиндрической, бывают Т-образные рукояти или рукояти пистолетного типа. Они обеспечивают больший крутящий момент, но делают инструмент некомпактным.

Рукояти большинства отверток изготавливают из пластика с резиновыми вставками. Для повседневных задач данная комбинация является идеальной, но для работы в контакте с агрессивными средами желательно остановить свой выбор на более устойчивому к их воздействию материале, например пластике или дереве.

Модификации рукояток

По форме рукоятки бывают:

  • Классические.

  • С рукояткой в форме буквы Т. Крутящий момент увеличивается, и за счет этого возрастает скорость работ. В некоторых моделях существует возможность регулировки длины рычага.

  • Пистолетного типа (Г-образные). Позволяют проводить работу под определенным углом. Чаще всего в продаже эти ключи встречаются шестигранными наконечниками.

  • С переломным механизмом. Нажатием кнопки, ручки переводятся в согнутое положение, при котором закручивание/откручивание становится более удобным.

Материал для рукояток бывает разным. В основном это ударопрочные сорта пластика и термопластичная резина. Деревянные ручки сейчас встречаются крайне редко. Попадаются и комбинированные, двухкомпонентные модели. Второй, поверхностный слой, может закрывать всю площадь рукоятки или быть представлен в виде накладок.

Что касается размеров. В большинстве случаев диаметр рукояти зависит от того, для каких деталей предназначена отвертка. Здесь существует прямая связь: чем меньше резьбовое соединение, тем меньше рукоять отвертки; и наоборот, для крупного крепежа нужен инструмент с большой рукояткой.

Некоторые производители добавляют дополнительные “фишки”, делающие использование изделий немного удобнее. Например, отверстие в верхней части рукоятки, чтобы можно было повесить отвертку на гвоздь, или внутренняя полость для хранения запасных бит.

Основное, на что следует ориентироваться при выборе рукояти: она должна удобно лежать в руке, подходить по размеру, не соскальзывать во время работы и быть устойчивой к агрессивной среде.

Лучше всего соответствует ладони человека треугольный профиль рукояти. Ладонь не скользит, как в случае с круглым профилем, и, следовательно, усилие, которое она передает на крепеж, будет максимальным.

Дополнительные возможности

Стержень некоторых отверток может быть заменен гибким валом или оснащаться шарниром, благодаря которым можно ввинтить шуруп в такое место, куда обычной отверткой не добраться.

Бывают также отвертки с трещоткой. Благодаря трещотке обеспечивается свободное вращение рукояти в одном из направлений, то есть можно ввинтить крепеж, не отрывая рук от рукояти.

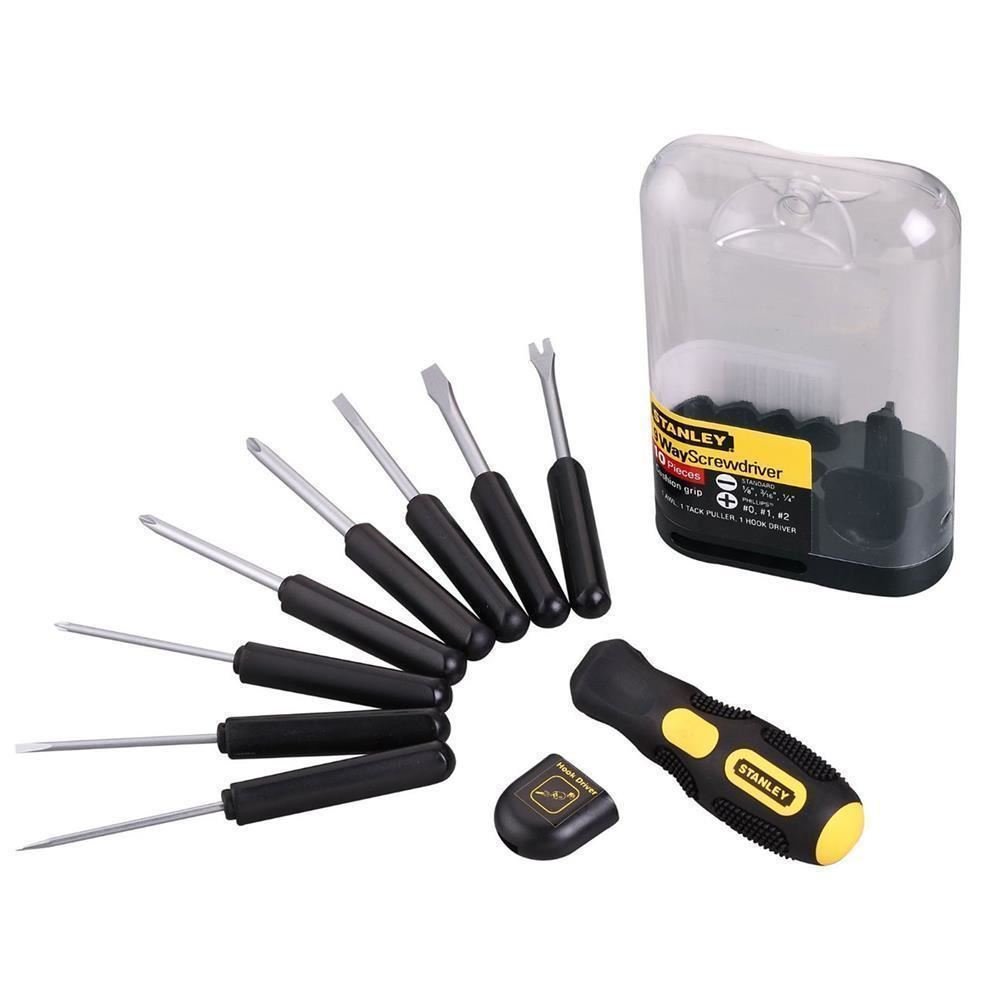

Сейчас все чаще встречаются отвертки со сменными наконечниками, которые удовлетворят большинство рядовых пользователей, но профи их обойдут стороной, как и любой другой «универсальный инструмент».

Помните, что оценить качество отвертки на прилавке магазина можно лишь визуально. Поэтому все производители (добросовестные и не очень) стараются, чтобы их продукция выглядела как можно привлекательнее. Мы советуем вам покупать лишь продукцию известных брендов.

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Как выбрать отвертку

Наверное, в каждом доме найдутся по меньшей мере две отвертки — крестовая и плоская. Многим людям этого вполне достаточно, чтобы раз в год ввинтить или вывинтить шуруп. Но отвертки, как и любой инструмент, не вечны, и когда приходит время выбрать новые на смену дедовским, человека ждет удивление и замешательство. Оказывается отвёрток не два и даже не два десятка видов, в приличном магазине им может быть отведен целый отдел. Как же выбрать подходящую именно под ваши нужды, а главное качественную отвертку, и не запутаться в их многообразии? Ответ на этот вопрос мы постараемся дать в нашей статье.

Обычно отвёртка состоит из трех частей: рукояти, стержня и наконечника. Понятно, что прочность отвертки определяется надежностью ее самого слабого звена.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Wera Comfort и Classic

Бюджетные варианты — это линейки «Комфорт» и «Классическая».

У них точно такая же форма хвата, как и у предыдущих моделей, но без премиум функций:

Бюджетные серии могут быть обычными и изолированными.

PH КрестоваяШлицеваяPZ PozidrivTorx

При этом линейка «Комфорт» имеет многокомпонентную ручку, в то время как «Классика» — это один твердый материал.

Характеристики

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

  • 00 – 1,5-1,9 мм;
  • 0 – 2 мм;
  • 1 – 2,1-3 мм;
  • 2 – 3,1-5 мм;
  • 3 – 5,1-7 мм;
  • 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

  • Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.

  • Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.

  • Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.

  • Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.

  • Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.

Сильные и слабые стороны инструмента

Использование профессиональных отвёрток ведёт к ускорению работы, уменьшению нагрузки на руки человека. Некоторые модели справляются с тугими и заржавелыми шурупами, которые недоступны простым плоским типам. С помощью отвёрток профессиональных, электромонтажные работы проводят в условиях невозможности обесточить сеть.

К проблемным сторонам относят недостатки, осложняющие работу. Например, если в отвертке присутствует немного дополнительных функций, то она будет эксплуатироваться без поломок длительное время, и наоборот. Для работы аккумуляторных отверток требуется постоянное питание за счет сменных батареек. Храповые механизмы боятся пыли, поэтому их проблематично использовать на стройплощадках и в других запыленных помещениях.

Отвертки ударного типа неэстетичные из-за металлического корпуса, эргономичные модели почти не производятся в инструментальной промышленности. У пробников и светодиодных отверток перегорают световые индикаторы, что переводит инструмент в ряд обычных. Если в отвертке предусмотрена звуковая индикация, то требуются источники питания, причем завершение заряда происходит неожиданно и требует прерывания работ. На модели с реверсом нареканий нет, они редко выходят из строя, диэлектрическое покрытие работает без проблем.

Приспособления

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Нестандартные шлицы

Помимо таких наконечников, некоторые производители выпустили отвёртки, специально предназначенные для работы с особыми резьбовыми крепежами. Таким образом, производители обезопасили себя от несанкционированных действий со стороны обычных пользователей и обеспечили себе гарантийное обслуживание своих изделий. Крепежи с нестандартными шлицами можно встретить в бытовой технике, цифровой технике или двигателях современных автомобилей.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

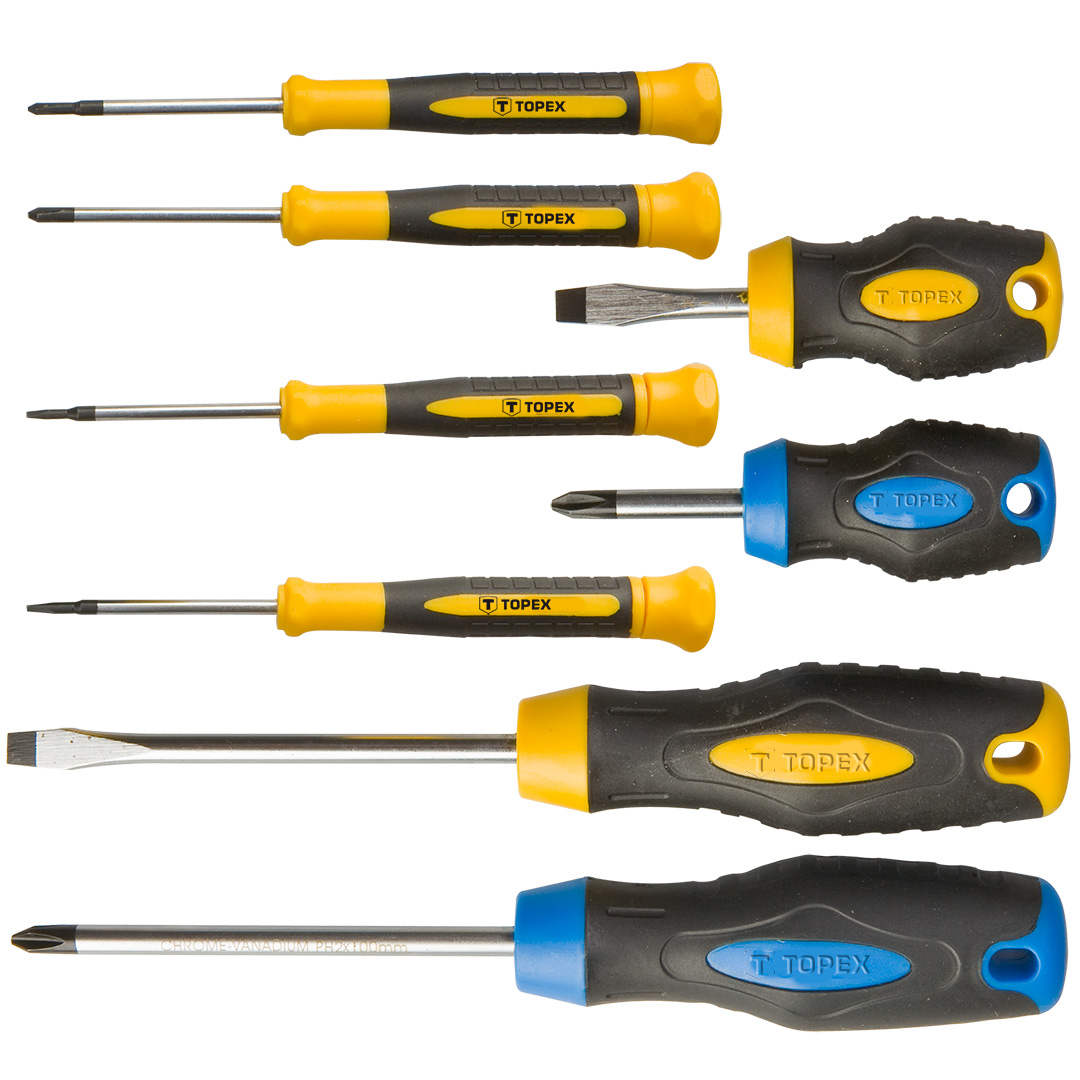

Практически в каждом доме есть такой рабочий универсальный инструмент, как отвёртка. Её многофункциональность обеспечивается за счёт большого количества наконечников, которые можно применять для тех или иных нужд.

Какие бывают виды отвёрток, какие они имеют особенности и каковы их размеры, мы и рассмотрим ниже. Особое внимание уделим изделиям крестового вида.

Особенности плоских и шестигранных отвёрток

Такие виды, как шестигранные и плоские инструменты – наиболее распространённые. Они используются для шурупов и саморезов, к которым нет особых требований. Так, характеристики плоской отвёртки такие:

  • инструмент подходит под плоский тип шлица;
  • закручивает винты и шурупы;
  • маркировка такого изделия отмечается по ширине наконечника:
  • размер изделия по ширине составляет от 1 до 10 мм в зависимости от модели.

Плоские отвёртки – одни из наиболее старых, которые начали использоваться для бытовых нужд и до сих пор широко распространены.

Описание шестигранных приспособлений такое:

  1. Шестигранные отвёртки или инбусы предназначены для крепежей с шестигранным шлицом.
  2. Наиболее распространённый вид – это Г-образный загнутый стержень, имеющий разные размеры шестигранного сечения.
  3. Большой крутящий момент, значительно превышающий момент на крестовой отвёртке.
  4. Сферы применения – ремонт электрической техники и откручивание крепежей в местах, которые находятся под напряжением.
  5. Шестигранные отвёртки маркируются как НЕХ по аналогии с менее популярными видами отвёрток квадратного типа.

Отвертки. Типы и размеры

Чаще всего, диаметр рукоятки, которой снабжена отвертка, находится в пределах от 10 до 40 мм, впрочем, бывают и отклонения от этих размеров в ту или другую сторону. Здесь играет определяющая роль простая механика: диаметр рукоятки и крутящий момент, создаваемый отверткой, находятся в прямой зависимости. Именно поэтому, отвертки, предназначенные для тонкой работы и мелких деталей (например, для часовщиков) имеют тонкие рукоятки, и наоборот.

Специальные виды отвёрток

Отвёртки специальных видов используются для саморезов и винтов, к которым имеются особые требования, например, наличие защиты от выкручивания или максимум усилий при затяжке в головке.

Преимущественно эти виды используются для профессиональных сфер, в частности, машиностроения или электропромышленности. К специальным видам инструментов этого типа относят:

  • Torx со штырьком по центру.
  • Torq-Set – прибор с асимметричным крестообразным сечением, особенностью которой является сильная затяжка винта. Предназначается для применения исключительно в авиационной промышленности.
  • Tri-Wing – инструмент, сечение которого имеет форму трилистника. Используется в сфере авиации и при установке электронных приборов.
  • Спаннер или двухштырьковая отвёртка. Используется для установки лифтов, где предусматривается наличие антивандальной защиты.

Также инструменты разного типа отличаются по размерам и по материалам рукоятки. Некоторые из них оснащены пластмассовыми рукоятями, а другие резиновыми.

Крестовые отвёртки: описание, размеры и характеристики

Отвёртки крестового типа относятся к наиболее популярным, они хороши тем, что подходят под большое количество винтов или саморезов. Такие изделия маркируются крестом и буквами PH.

По размеру креста и номера можно определить размер и самого изделия. Самые маленькие крестовые инструменты имеют номер 000 (на 1,5 мм), и их используют при ремонтах фотоаппаратов или мобильных телефонов.

Далее, идут такие размеры:

Наиболее используемая модель – второго размера с магнитным наконечником. А самый большой инструмент по размеру, четвёртый, применяют при ремонте автомобилей или другой габаритной техники.

Также маркировка содержит информацию и о толщине стержня инструмента. Чем больше указана цифра, тем толще будет стержень. А длина стержня выбирается в зависимости от вида работ. Наиболее маленькие отвёртки с короткими ручками нужны для работ в тесных помещениях, а длинные применяют там, где затруднён доступ к крепёжному элементу.

Чтобы облегчить свою будущую работу с крестообразной отвёрткой, нужно очень тщательно подобрать её в плане размера. Внимательно смотрите, чтобы размер её жала совпадал со шлицем самореза.

Если они не будут друг другу соответствовать, то вы можете повредить или материал или сам инструмент. Чтобы не прогадать, лучше брать отвёртки разных размеров. Те же мастера всегда предпочитают пользоваться наборами для разных нужд.

Что означает PH, PZ и PX на крестовых отвёртках

Многие при покупке крестовой отвёртки обращают внимание на буквенные маркировки. Что же они означают?

Так, маркировкой Ph, как уже упоминалось, обозначают все крестовые отвёртки. Расшифровка этой отметки – сокращение от Phillips – компании, которая имеет патенты на винты с крестообразными выемками и отвёртками под них.

Современные модификации отвёрток, маркированных как Ph, имеют на жале дополнительные насечки, которые фиксируются в головке самореза более плотно, вследствие чего отвёртка не выскакивает из рук.

Маркировкой Pz отмечены более совершенные модификации отвёртки, оснащённой крестообразным жалом. Полное название Pozidriv. В отличие от первого типа, эта модификация оснащена дополнительными лучами, а жало может в головке крепежа фиксироваться ещё надёжнее.

Изделия этого вида используют в таких сферах, как:

  • Сборка мебели.
  • Установка деревянных изделий.
  • Монтаж гипсокартонных изделий.
  • Установка конструкций на основе алюминиевого профиля.

А вот отвёртки, маркированные как PX – это наиболее современные и усовершенствованные модели. Крестообразное жало небольшое, тупое, предназначено для работы с крепежами мобильных телефонов.

Также есть ряд других крестообразных инструментов, которые, как и другие фигурные изделия, применяются гораздо реже остальных и имеют профессиональное назначение. Среди них:

  1. Phillips Square-Driv.
  2. Philips Quadrex.

Классификация и виды бит для шуруповерта

В наше время проведение строительно-монтажных работ очень сильно упростилось. Этому, в том числе, способствует огромное количество крепежных элементов, которые очень легко использовать имея в наличии электрическую отвертку или дрель-шуруповерт. Гвозди в настоящее время используются все реже и реже. Как любители, так и профессиональные мастера все больше отдают предпочтение шурупам и винтам, так как эти крепежные элементы обеспечивают наиболее прочное крепление. Однако под каждый крепежный элемент применяются свои насадки, без которых ваш шуруповерт превращается в бесполезную игрушку. Чтобы было проще ориентироваться в многообразии насадок, представляем вашему вниманию классификацию бит для шуруповерта. Вы узнаете какие виды и размеры бит выпускает промышленность и для каких крепежных элементов применяется та или иная бита.

Требования к качеству крестовых отвёрток

При выборе крестовой отвёртки, обращайте внимание не только на то, соответствует ли она тому или иному крепежу, но и на качество изделия. Конечно же, определить качество продукции «на глаз» не всегда представляется возможным. В таком случае хотя бы смотрите на страну-производителя.

Японские или европейские изделия будут куда качественнее китайских. А вот если вы отдаёте предпочтение отечественным изделиям, то смотрите, чтобы на них имелась маркировка ГОСТ или РС, которые свидетельствуют об их высоком качестве.

Теперь перейдём к другим показателям качества. Например, обращайте внимание на прочность стержня изделия. По стандартам уровень прочности стержня отвёртки должен составлять от 47 до 52 единиц по шкале Роквелла, о чём должна иметься соответствующая отметка на самом инструменте.

Если показатель будет ниже 47, то высока вероятность, что изделие будет гнуться, а если выше 52 единиц, то оно может треснуть. Также желательно, чтобы стержень был изготовлен на основе хромованадиевого сплава, такой стержень отмечен на инструменте как Cr-V.

Конечно же, недобросовестные производители могут ставить заведомо ложные маркировки, поэтому лучше приобретать изделия известных марок.

От качества рукоятки зависит и удобство работы с инструментом. Лучше выбирать изделия с магнитным напылением на жале, также отличным выбором будет резиновая ручка.

Обратите внимание, что модели с резиновыми ручками нельзя использовать в местах контакта с химическими реагентами. Попробуйте изделие на ощупь, оно не должно перенапрягать кисть руки или выскальзывать.

В продаже имеются отвёртки по разным ценам. Если вам нужны качественные изделия для нерегулярного и неинтенсивного применения, то обратите внимание на недорогие модели таких марок:

Если же вам нужны отвёртки для производственных целей, то лучше выбирать профессиональные более дорогие модели. По сравнению с предыдущими они имеют наконечник с более повышенной прочностью и срок их эксплуатации гораздо длительнее.

Среди подобных моделей можно отметить изделия марок «Арсенал» или Kraftool. Также есть и вовсе совершенные «неубиваемые» модели вроде Gedoro, но они и стоят весьма недёшево.

Советуем для домашних нужд не покупать слишком дорогие инструменты, но и самые дешёвые тоже лучше не брать. Останавливайте свой выбор на изделиях, где соотношение цены и качества имеет разумный баланс.

Как видите, отвёртки отличаются друг от друга по видам, размерам, сферам применения, цене и другим параметрам. Вы можете приобретать их в наборе или по отдельности. А сделать правильный выбор проще, когда вы знаете, как правильно выбирать.

Отвертка | HowStuffWorks

В каждом доме должна быть по крайней мере одна из наиболее популярных моделей отверток для затягивания ослабленных или требующих замены винтов.

Что такое отвертка?

Отвертка усиливает вращательное движение руки к маленькому наконечнику специальной конструкции, который вставляется в головку винта. Существует множество конструкций наконечников для специальных применений (например, для сборки приборов), но наиболее распространенными являются два стандартных (также называемых плоскими, раструбными или прямыми) и крестообразные (X-образные) наконечники. Рукоятка отвертки может быть пластиковой или деревянной, иногда с прорезиненным покрытием для улучшения захвата. Другие наконечники включают клатч (форма песочных часов), Robertson (квадрат) и Torx (шесть прорезей). Некоторые застежки можно поворачивать как стандартными, так и крестообразными наконечниками.

Галерея изображений ручного инструмента

Как безопасно пользоваться отверткой

Чтобы безопасно пользоваться отверткой, сначала выберите соответствующий наконечник и размер, соответствующие головке крепежной детали. Крепеж может потребовать, чтобы начальное отверстие было сделано с помощью дрели или путем вдавливания наконечника в материал.Вставьте наконечник отвертки в головку винта и поверните рукоятку по часовой стрелке, надавливая на рукоятку, чтобы наконечник надежно удерживался в головке. Продолжайте сильно поворачивать отвертку, следя за тем, чтобы винт оставался прямым при входе в материал. Убедитесь, что ваша рука находится вдали от винта на случай, если отвертка соскользнет с головки винта.

Как ухаживать за отверткой

Отвертки не требуют обслуживания, за исключением того, что наконечники не деформируются. Наконечники стандартных отверток при необходимости можно подпилить, но наконечники Phillips и других отверток не могут быть легко изменены.Для достижения наилучших результатов покупайте отвертки из закаленной стали.

Инструменты, относящиеся к отвертке

К другим полезным инструментам для крепления резьбовых соединений относятся электродрели с винтовыми наконечниками.

Не то, что вы ищете? Попробуйте эти:

  • Инструменты для домашнего ремонта: Предпочитаете ли вы использовать «Желтые страницы» для всего, что нужно починить по дому, или считаете себя обычным мастером «сделай сам», есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка.Узнайте о них все в этой статье.
  • Ручные инструменты: из этой полезной статьи вы узнаете о некоторых наиболее распространенных инструментах, которые вам понадобятся в доме, большинство из которых используются вручную.
  • Крепежи: Крепежи, такие как гвозди и шурупы, используются для соединения двух вещей. Узнайте о доступных типах застежек и для чего они обычно используются на этой странице.
  • Электродрель: Электродрель может работать как шуруповерт, просто заменив насадку.В этой статье вы найдете советы по использованию электродрели.

Биты для отверток — полное руководство

Бит отвертки — это инструмент для заворачивания шурупов, который можно установить на большинство сверлильных электроинструментов. Все винты имеют головку с таким контуром, что соответствующий наконечник отвертки может войти в нее таким образом, что приложение достаточного крутящего момента к отвертке вызовет вращение винта.

Каждая насадка для отверток имеет разные типы хвостовиков и наконечников, подходящие для разных винтов и областей применения — все они подробно описаны ниже.

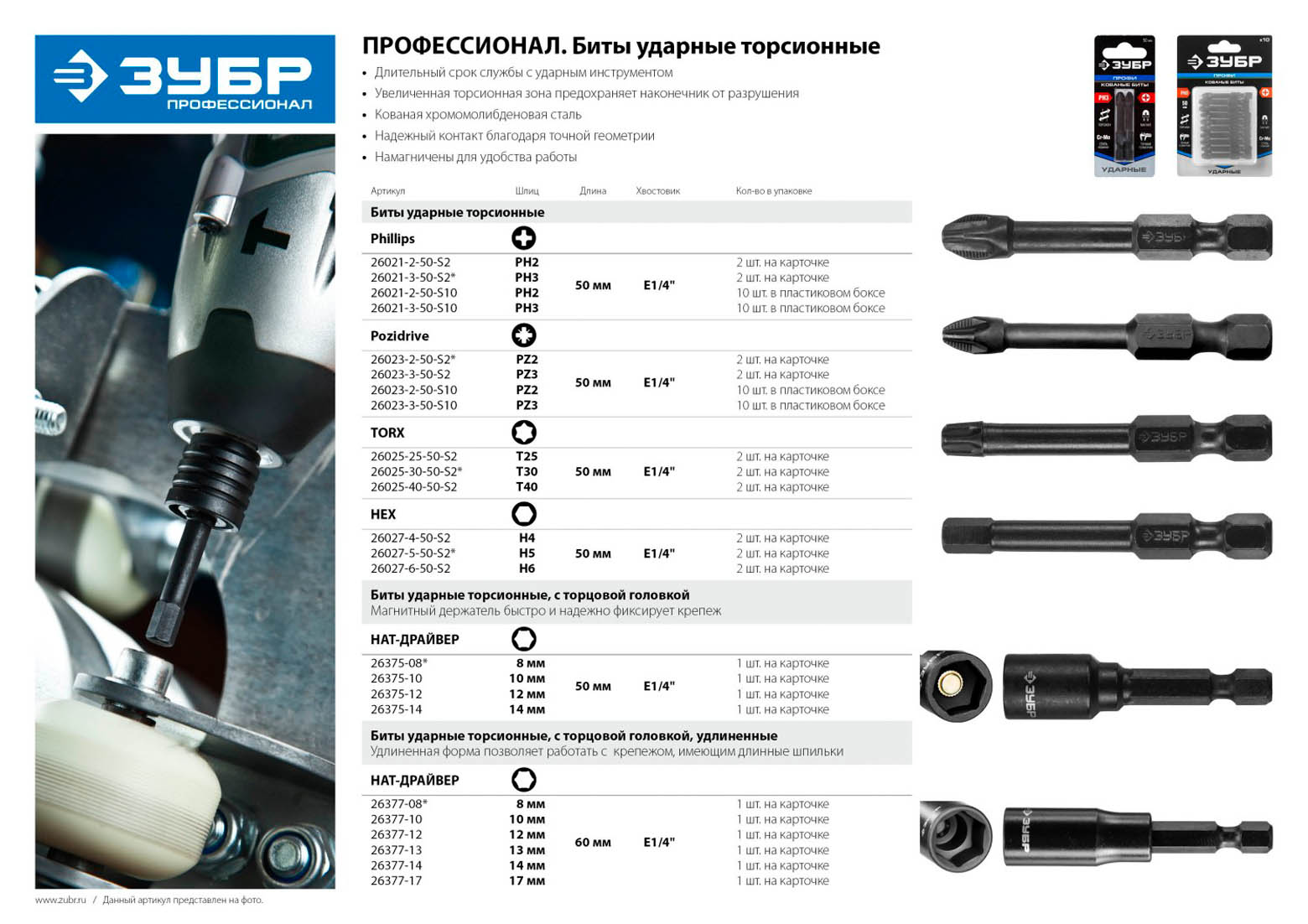

Типы насадок для отверток

Все биты для отверток имеют так называемый шестигранный хвостовик ¼ дюйма и подходят для любой дрели со шпоночным, бесключевым или шестигранным патроном ¼ дюйма (6,35 мм). Доступны три типа отверток.

Вставные биты

Биты-вставки

имеют чрезвычайно короткий хвостовик, стоят дешевле всех битов для отверток и предназначены для фиксации в магнитном держателе бит.

Силовые биты

Биты Power

предназначены для установки прямо в патрон дрели, но, поскольку они имеют большую длину, стоимость замены немного выше.

Двухсторонние биты

Двусторонние биты имеют биты отвертки на обоих концах (одинакового или разных типов). Потенциально они могут увеличить срок службы отвертки в два раза по сравнению со вставной или силовой насадкой при гораздо менее чем удвоенной стоимости. Однако важно отметить, что из-за особенностей их конструкции они не подходят для патрона с шестигранной головкой ¼ дюйма (6,35 мм).

Набор бит ударного шуруповерта Milwaukee, 64 шт. Проверить последнюю цену

Makita Набор бит с магнитной отверткой Impact-X, 100 шт. Проверить последнюю цену

Kincrome K21010 Набор бит с магнитным ударным шуруповертом, 81 шт.

Наиболее распространенные типы бит отверток

На рынке представлено множество различных типов насадок для отверток, но здесь представлен обзор наиболее распространенных.

При использовании крепежных инструментов с высоким крутящим моментом, таких как аккумуляторные ударные гайковерты, важно приобретать отвертки, предназначенные для такого типа использования, чтобы обеспечить их долговечность.

Биты Phillips

Это самый распространенный тип насадок в Австралии; главным образом потому, что они вращают самый популярный тип винта. Отвертка Phillips, созданная Генри Ф. Филлипсом, была специально разработана таким образом, чтобы выворачиваться, когда винт застрял, чтобы крепеж не повредил деталь или головку, а вместо этого повредил отвертку.Биты Philips очень похожи на крест и бывают разных размеров — № 000, № 00, № 0, № 1, № 2, № 3 и № 4 (№ 2 — наиболее распространенный). Ознакомьтесь с насадками для отверток Phillips

Биты Pozidrive

Отвертка Pozidrive представляет собой улучшенную версию отвертки Phillips с дополнительными четырьмя контактными точками. Эти точки снижают вероятность выскальзывания долота, что позволяет приложить больший крутящий момент. Эта конструкция также обеспечивает большую рабочую поверхность и снижает износ.Они бывают трех основных размеров — № 1, № 2 и № 3 (№ 2 снова является наиболее распространенным).

Биты со шлицами

Винты со шлицевой головкой уже не очень распространены, но раньше они были самым популярным типом винтов. Однако наконечники отверток по-прежнему изготавливаются для них, и размер винта, который они закручивают, определяет их размер. Однако их не часто можно увидеть в приложениях, где будет использоваться электроинструмент, поскольку отвертка имеет тенденцию выскальзывать из головки и потенциально может повредить окружающий материал.

Биты Torx
Биты Torx

имеют форму 6-гранной звезды и используются во всем, от автомобилей до бытовой электроники. Они лучше сопротивляются выворачиванию, чем крестовые или шлицевые биты, и были специально разработаны с этой целью благодаря усовершенствованиям инструментов для автоматического завинчивания с ограничением крутящего момента. Размеры варьируются от T1 до T20.

Биты Torx с защитой от несанкционированного доступа
Биты Torx с защитой от несанкционированного доступа

представляют собой вариант стандартных битов Torx. Вместо того, чтобы быть сплошными, они имеют отверстие в центре для размещения винтов безопасности и предотвращения использования стандартных бит Torx.Как правило, они используются для всего, к чему люди не хотят, чтобы у вас был доступ, и размеры снова варьируются от T1 до T20.

Биты с внутренним шестигранником

По сути, шестигранный ключ, который можно вставить в дрель, эти шестигранные насадки обычно используются при сборке мебели своими руками и в местах, где окружающие препятствия ограничивают доступ к шестигранному ключу. Стандартный размер большинства винтов с шестигранной головкой составляет 5 мм.

Биты с квадратным углублением
Биты с квадратным углублением

(также известные как биты Робертсона) были изобретены в 1908 году П.Л. Робертсон, канадец. Головка имеет небольшой конус, что значительно облегчает установку биты и удержание винта на бите. Они намного надежнее, чем крестовые и шлицевые биты, если вы пытаетесь избежать кулачка, но в наше время их постепенно заменяют шестигранными битами. Эти биты можно найти в размерах № 1, № 2 и № 3.

Натсеттеры
Гайковерты

похожи на шестигранные биты, за исключением того, что они надеваются на соответствующие винты (в данном случае на тек-винты), а не в них.Они бывают трех основных размеров – 1 / 4 ”, 5 / 16 ”, и 3 / 8 ”. Иногда эти размеры будут немного малы для винта под рукой. В этом случае вам может потребоваться гайковерт с метрической резьбой (т. е. вместо гайковерта 3 / 8 дюймов (9,38 мм) вам может понадобиться гайковерт 10 мм). Они идеально подходят для управления крутящим моментом в приложениях, где используются ударные инструменты.

Биты для гипсокартона
Биты для гипсокартона

представляют собой крестовые отвертки с металлическим кольцом вокруг них. Это кольцо расположено чуть ниже конца крестообразной насадки, и при завинчивании винта оно прижимается к материалу и не дает винту ввинчиваться ниже поверхности материала.

Torq Биты
Биты Torq

очень похожи на биты Phillips, но каждое плечо их крестообразной формы смещено относительно противоположного. Это защищенный от несанкционированного доступа тип винтового привода, который чаще всего используется в аэрокосмической отрасли.

Трехгранные биты

Как следует из названия, биты Tri-Wing имеют три равномерно расположенных слота и в основном используются в бытовой электронике, чтобы препятствовать ремонту в домашних условиях.Они доступны в размерах от №1 до №4.

Насадки для гаечного ключа

Насадки для гаечного ключа, также известные как «Глаза змеи», вставляются в соответствующие винты с помощью двух маленьких круглых симметричных штифтов. Это биты безопасности и бывают размеров № 4, № 6, № 8 и № 10.

Трехлопастные насадки
Трехлопастные биты

, также известные как биты TP3 ® , все чаще используются в бытовой электронике, защитных дверях и многих других устройствах с защитой от несанкционированного доступа.

Гнездовые адаптеры

Адаптеры для торцевых головок

позволяют прикреплять головки к дрели, что позволяет затягивать гайки или винты, размер которых слишком велик для гайковертов.Для того, чтобы соответствовать большинству размеров головок, они доступны в трех основных размерах привода — 1 / 4 «, 3 / 8 » и 1 / 2 «.

Гарантии производителя не распространяются на неправильное использование или злоупотребление розетками, и если ваша розетка сломается в результате использования в электроинструменте, это считается неправильным использованием. Для крепления с высоким крутящим моментом доступны специальные головки, называемые ударными головками.

Набор бит ударного шуруповерта Milwaukee, 64 шт. Проверить последнюю цену

Makita Набор бит с магнитной отверткой Impact-X, 100 шт. Проверить последнюю цену

Kincrome K21010 Набор бит с магнитным ударным шуруповертом, 81 шт.


Насадки для отверток

Следующие советы продлят жизнь вашим винтам и битам отверток, а также повысят вашу эффективность.

  • Во избежание соскальзывания и/или отрыва головки винта сильно надавите на насадку и держите ее точно на одной линии с винтом.
  • Идеально иметь дрель с триггером переменной скорости, так как это чрезвычайно полезно с точки зрения точности, если ваша дрель может развивать очень низкие скорости.
  • Электроинструмент с муфтой (например, аккумуляторная отвертка или аккумуляторная дрель) еще лучше, так как вы можете предварительно выбрать глубину забивания.

Средства индивидуальной защиты (СИЗ) всегда должны быть надеты при работе с электроинструментом.Для получения дополнительной информации о средствах индивидуальной защиты и безопасности электроинструмента нажмите здесь.

Было ли это руководство полезным? Что-нибудь упущено? Есть ли какие-то улучшения, которые можно было бы сделать? Пожалуйста, найдите минутку своего времени и нажмите здесь, чтобы оставить свой ценный отзыв.

«   Вернуться к аксессуарам     | Приступить к шлифовке и полировке   »

Отвертки | Лаборатория процессов | ISE

штата Северная Каролина

Безопасная отвертка

Какие общие советы по безопасности следует знать при использовании отверток?

Отвертки изготавливаются различных форм и размеров для различных целей.Используйте подходящую отвертку для работы.

  • Всегда подбирайте отвертку к головке винта как по размеру, так и по типу.
  • Выбирайте профилированные рукоятки, плотно прилегающие к хвостовику, с фланцем, чтобы рука не соскальзывала с инструмента.
  • Используйте шлицевую отвертку с шириной кончика лезвия, равной ширине шлицевой головки винта.
  • Для винтов с крестообразным шлицем используйте отвертку соответствующего размера и типа: отвертка Phillips может выскользнуть из головки винта, предназначенной для использования с отверткой Pozidriv со слегка плоским наконечником.
  • Используйте тиски или зажим, чтобы удерживать заготовку, если деталь маленькая или легко перемещается.
  • Носите защитные очки или лицевой щиток, соответствующие опасностям выполняемой вами работы.
  • Держите ручку отвертки в чистоте. Замасленная ручка может привести к травме или повреждению в результате неожиданного соскальзывания.
  • Отключите электричество перед началом работ с электрооборудованием (блокировка, обесточивание и маркировка).
  • Если работы должны выполняться на оборудовании, находящемся под напряжением, используйте отвертки с изолированной рукояткой, предназначенной для электромонтажных работ, и непроводящим стержнем.Помните, что большинство пластиковых ручек предназначены для удобного захвата.
  • Используйте немагнитные инструменты при работе вблизи сильных магнитов (например, в некоторых лабораториях).
  • Используйте отвертку для фиксации винтов (с зажимами для винтов или магнитными лезвиями), чтобы закрутить винты в труднодоступных местах. В таких ситуациях также полезны отвертки с квадратным наконечником (например, Robertson), удерживающие винты с утопленными квадратными отверстиями.
  • Используйте угловую отвертку в тесноте, где нельзя использовать обычную отвертку.
  • Используйте отвертку со следующими характеристиками, когда требуется непрерывная работа:
    • пистолетная рукоятка, обеспечивающая более прямое запястье и лучший рычаг,
    • механизм «янки-дрель» (спиральная храповая отвертка или нажимная отвертка), который вращает лезвие, когда инструмент выдвинут вперед,
    • храповое устройство для эффективного завинчивания трудноподвижных винтов,
    • или используйте отвертку с электроприводом.
  • Подпилите квадрат с закругленными концами, убедившись, что края прямые.Тупой или закругленный наконечник может выскользнуть из паза и нанести травму руки или повредить материалы.
  • Храните отвертки в стойке или отделенной сумке, чтобы можно было быстро выбрать нужную отвертку.

Чего мне следует избегать?

  • Не опирайтесь на отвертку и не нажимайте на нее с большей силой, чем это необходимо для сохранения контакта с винтом. Правильно заправленный и установленный винт сам втянется в правильное положение при повороте. Держите хвостовик прямо над закручиваемым винтом.
  • Не держите приклад одной рукой, а другой используйте отвертку. Если отвертка выскользнет из паза, можно порезать руку.
    Не забивайте винты, которые невозможно закрутить.
  • Не обтачивайте наконечник, чтобы он подходил под все размеры головок винтов.
  • Не пытайтесь использовать отвертки с головками винтов, для которых они не предназначены (например, отвертки с прямым лезвием для головок Phillips, муфты, Torx или винтов с многогранными шлицами).
  • Не используйте дефектные отвертки (т.д., с закругленными или поврежденными краями или кончиками; расколотая или сломанная ручка; или изогнутый вал).
  • Не используйте отвертку для поддевания, пробивки, долбления, надрезания, соскабливания или перемешивания краски.
  • Не используйте плоскогубцы на рукоятке отвертки для увеличения силы вращения. Гаечный ключ следует использовать только с квадратным хвостовиком отвертки, предназначенным для этой цели.
  • Не подвергайте лезвие отвертки чрезмерному нагреву. Тепло может повлиять на состояние металла и ослабить инструмент.
  • Не используйте отвертку для проверки наличия напряжения в электрической цепи. Используйте подходящий измерительный прибор или другое устройство для проверки цепей.
  • Не носите отвертки в карманах.

Дополнительную информацию см. в разделе OSH Answers General Hand Tool Operation .

Последний раз документ обновлялся 8 января 2012 г. .

Первоисточником этой информации является Канадский центр охраны труда и техники безопасности www.ccchs.ca. Все права защищены.

Отвертки — DT Online

Описание

Руководство Отвертка — это основной инструмент, в котором используется торсион для затягивания и ослабления винтов. Они описываются формой их наконечника, и они доступны для широкого спектра типов винтов, доступных в настоящее время.


Примечание: Отвертки редко располагаются на головке винта так, чтобы их оси находились точно на одной линии, поэтому рукоятка отвертки имеет тенденцию описывать легкое круговое движение.По этой причине отвертка с длинной ручкой обычно может создавать больший крутящий момент , чем отвертка с короткой рукояткой, потому что ее рукоятка будет описывать больший круг и, как и в случае с колесом и осью , это даст большее механическое преимущество

Функции и приложения

Некоторые современные отвертки оснащены храповым механизмом , и их также можно поворачивать под углом для доступа к винтам в ограниченном пространстве. Многие примут ряд сменных насадок, чтобы справиться с различными конструкциями головок винтов, как в случае с большинством портативных электрических отверток — и все чаще эти электрические отвертки используются вместо традиционных ручных отверток.

Ручные отвертки
Отвертки специального назначения
Ювелирные отвертки Доступны в наборах, охватывающих ряд небольших размеров и типов головок винтов, они используются для высокоточной работы, например, в электронике, контрольно-измерительных приборах и затягивании очков. У большинства из них есть вращающийся колпачок на верхней части рукоятки, который лежит в ладони пользователя, позволяя поворачивать отвертку кончиками пальцев, не теряя контакта с винтом.
Отвертки для электриков Они характеризуются полностью изолированными рукоятками и лезвиями, чтобы свести к минимуму вероятность поражения электрическим током. Тестер сети имеет встроенную неоновую подсветку, которая загорается при прикосновении к цепи под напряжением, но в случае повреждения может привести к поражению электрическим током.

Точка безопасности! Сетевое электричество может УБИТЬ! Работы с электросетью должны выполняться только квалифицированным взрослым.


Отвертки с ограниченным доступом
Короткие отвертки Будучи короче большинства отверток, они используются для доступа к винтам, расположенным в ограниченном пространстве. Их небольшой размер означает, что они часто используются с ладонью, но не так легко получить столько же , купить или , как затянуть , чем с помощью более длинной отвертки. По этой причине иногда необходимо зажать лезвие с помощью Vice-Grip или аналогичного инструмента, чтобы получить дополнительный рычаг .
Угловые отвертки Ручная отвертка, предназначенная для доступа к винтам в труднодоступных местах.
Угловые отвертки В качестве альтернативы коротким отверткам они также могут работать с винтами, недоступными в противном случае, а рычажного действия обеспечивает достаточный крутящий момент для большинства винтов. Сменные биты позволяют использовать их с большинством конструкций головок винтов.
Отвертки с электроприводом
Доступны электрические отвертки
Электрические отвертки Они становятся все более распространенными и широко используются для таких задач, как сборка мебели в разобранном виде, что требует закручивания большого количества шурупов.Самый простой тип выглядит как традиционная отвертка, а более мощные похожи на Портативные электрические дрели — действительно, некоторые дрели имеют насадки, а также регулировку скорости и крутящего момента , что позволяет использовать их для обеих задач. И дрели, и шуруповерт доступны либо с питанием от сети (т. е. с питанием от сети) , либо, что более удобно, с питанием от батареи (или без аккумулятора) .
Угловые электрические отвертки , которые можно устанавливать под разными углами для облегчения доступа к труднодоступным винтам.
Угловой привод Одна насадка для портативных электрических дрелей представляет собой привод под прямым углом, в который можно закрепить магнитные держатели бит отверток.

Типы отверток и их применение – Инструментальный скаут

Если вы похожи на многих людей, у вас, вероятно, есть один или два разных типа отверток в вашем гараже, чтобы сопровождать множество различных типов пил и дрелей, которые у вас есть под рукой.

В большинстве случаев обычная крестовая или плоская отвертка вполне подойдет для повседневных работ своими руками.

Однако, если вы регулярно разбираете или собираете мебель, электронику, велосипеды или бытовую технику, вы можете столкнуться с винтами уникальной формы, которые не поддаются обычной отвертке.

Знакомство с более специализированными отвертками поможет вам узнать, какие инструменты следует держать под рукой для конкретных ремонтных или сборочных работ.

Читайте дальше, чтобы узнать о 14 различных типах отверток, которые вы должны знать.

Механизмы отверток

Прежде чем мы обсудим различные конструкции отверток, которые вы должны знать, давайте потратим некоторое время на изучение различных типов механизмов отверток, представленных сегодня на рынке.

Эти механизмы варьируются от базовой ручной модели до современной электрической отвертки.

  • Ручная отвертка: Ручная отвертка — это самый простой корпус отвертки, который можно найти в магазине инструментов. Эти отвертки обычно имеют широкую ручку и более узкий наконечник, который вам нужно будет повернуть вручную, чтобы вставить или отвинтить головку винта.
  • Отвертка с храповым механизмом: Отвертки с храповым механизмом на шаг впереди ручных по эффективности и простоте использования. В отвертках этого типа используется внутренний механизм, который позволяет затягивать винт движением запястья вперед-назад, а не полным оборотом отвертки. В результате вам не нужно будет поднимать и перемещать ручку после каждого вращения.
  • Динамометрическая отвертка: В динамометрических отвертках используются уникальные внутренние компоненты, которые создают равномерное и точное усилие при затягивании винта.
  • Отвертка-янки: Отвертка-янки использует подпружиненный внутренний храповой механизм, который позволяет затягивать винты сильным нажатием на рукоятку.
  • Отвертка с электроприводом: Отвертки с электроприводом используют источник питания, такой как батарея или шнур, для затягивания винтов нажатием курка. Вы даже можете приобрести электроинструменты, которые позволяют заменять сверла битами для отверток. Лучшие электрические дрели поставляются с широким ассортиментом сверл и насадок для вашего удобства.

Если вы регулярно используете отвертки, вы, вероятно, захотите отказаться от ручной отвертки в пользу более эффективной версии, такой как янки или вариант с электроприводом.

Однако, если вы достаете свой набор инструментов только изредка, вам будет достаточно ручной или трещоточной отвертки с несколькими сменными головками.

Обычные типы отверток

Первые пять типов отверток, которые мы обсудим, — это те, которые могут вам понадобиться для работы по дому, сборки мебели и мелкого ремонта бытовой техники.

Это самые распространенные типы отверток в Америке, и у вас, вероятно, уже есть одна или две из них в вашем наборе инструментов.

Плоская головка

Отвертка с плоской головкой, также известная как отвертка со шлицем, прямая или плоская, является одной из самых популярных отверток в США. Эта отвертка имеет клиновидный, широкий, плоский наконечник.

Вы можете использовать отвертку с плоской головкой, чтобы вставить или удалить винты , которые имеют линейный паз в головке винта.

Во многих случаях вы также можете использовать плоские головки для винтов с крестообразным шлицем — просто вставьте отвертку в один из крестообразных пазов в винте с крестообразным шлицем. Если у вас есть винт с углублением и зубчатой ​​головкой, размер наконечника отвертки будет иметь значение.

Шурупы с плоской головкой являются стандартными в деревообрабатывающей и столярной промышленности, так как их внешний вид менее заметен, чем у других типов шурупов. Производители шкафов, например, часто держат под рукой отвертки с прорезями, чтобы наносить на свои шкафы отделочные детали.

Вы также можете использовать отвертку с плоской головкой, чтобы открывать банки или вырезать небольшие участки, но вы должны быть уверены, что не повредите лезвие, если попытаетесь использовать одно из этих альтернативных применений.

Если у вас под рукой только одна отвертка, плоская отвертка, вероятно, будет самым разумным выбором.

Фото: Максим Селюк

Головка Phillips

Головка Phillips, также известная как крейцкопф, — это еще одна базовая отвертка, которую следует иметь в своем наборе инструментов. Отвертка Phillips имеет изогнутый крестообразный наконечник.

В отличие от наконечника шлицевой отвертки, который может легко выскользнуть из головки винта во время использования, отвертки Phillips плотно входят в головку винта Phillips.Только когда винт достигает определенного предела крутящего момента, эта отвертка «выскальзывает» или выскальзывает из головки.

Вы найдете винты с крестообразным шлицем для различных применений, от простых бытовых приборов до предметов мебели Ikea и сложной электроники.

Хранить этот тип отвертки в вашем ящике для инструментов — разумная идея, независимо от того, используете ли вы инструменты часто или вам нужно только время от времени затягивать кухонный шкаф.

Torx

Отвертка Torx, также известная как «звездочка» или отвертка Torx для обеспечения безопасности, популярна в автомобильной промышленности и в сфере безопасности.

Эта отвертка оснащена шестиконечной звездой с головкой под торговой маркой, которая придает инструменту исключительную устойчивость к крутящему моменту.

Вы можете найти винты Torx в сложных технических устройствах, таких как автомобили, мотоциклы, велосипеды, компьютеры и мелкая электроника. В последние годы винты Torx также стали более популярными в строительной отрасли.

Шестигранник (шестигранный ключ)

Шестигранная отвертка, также известная как шестигранный ключ или шестигранный ключ, имеет шестигранную головку отвертки, которая подходит для больших винтов и приводных болтов с шестигранным углублением.

Если вы когда-либо собирали мебель Ikea, вы, вероятно, получили маленький Г-образный шестигранный ключ или шестигранный ключ в коробке с принадлежностями.

Шестигранная отвертка представляет собой альтернативу шестигранному ключу, который имеет традиционную широкую ручку и тонкую головку отвертки, что делает ее более удобной для удержания по сравнению с маленькими металлическими шестигранными ключами.

Винты с шестигранной головкой часто можно найти в велосипедах, бытовой технике и простой мебели.

Квадратная головка

Отвертка с квадратной головкой, или отвертка Роберстона, является одной из менее известных стандартных отверток в нашем списке.Эта отвертка имеет квадратный наконечник, который плотно входит в головку винта с квадратным гнездом.

Отвертки с квадратной головкой более распространены в Канаде, чем в США, но вам все же может понадобиться время от времени иметь к ним доступ.

Эти отвертки имеют более высокий крутящий момент, чем любой другой стандартный тип отверток, и в последние годы они начали проникать на американский автомобильный и мебельный рынки.

Фото: Грег Фолконер

Специализированные отвертки

Теперь, когда мы рассмотрели пять наиболее распространенных типов отверток, пришло время погрузиться в менее известные типы головок винтов и сопутствующие им отвертки.

Вам не обязательно держать каждую из этих отверток в ящике с инструментами, чтобы стать мастером своего дела.

Но, если вы пытаетесь собрать идеальный ящик для инструментов , вы должны знать, что они могут понадобиться для определенных приложений.

Frearson

Наш первый специализированный тип отверток — отвертка Frearson. Эта отвертка имеет заостренный крестообразный наконечник, который с первого взгляда напоминает головку Phillips. Однако у Фрирсона более острые края, а угол пересечения приближается к 90-градусному.

Поскольку у Frearson более острый и угловатый наконечник, чем у Phillips, он также обеспечивает более высокий крутящий момент, чем его стандартный аналог. Иногда вы можете использовать отвертки Frearson для затягивания винтов Phillips, особенно если винт немного больше, чем наконечник отвертки Frearson.

Одним из преимуществ отвертки Frearson является то, что бита Frearson меньшего размера может адекватно завинчивать головки на несколько размеров больше. В результате вам нужно иметь под рукой только одну биту отвертки Frearson.

Винты Frearson часто можно найти в приложениях, требующих точности и детализации, например, в морском оборудовании.

Головка с муфтой

Отвертки с головкой с муфтой имеют наконечник в форме галстука-бабочки, широкий на обоих концах и сужающийся к более узкой середине. Головка сцепления типа A имеет круглую выемку посередине, а головка типа G больше напоминает галстук-бабочку или бабочку.

Производители разработали отвертки с головками сцепления, чтобы они подходили к винтам с плоской головкой и специальным винтам в форме бабочки.Вы можете увидеть винты-бабочки в домах на колесах, транспортных средствах для отдыха или старых автомобилях.

Вы также можете увидеть защитную версию винтов сцепления в общественных местах, таких как автобусные станции или тюрьмы. В этих винтах используется уникальный механизм затяжки, который сложно снять без подходящей отвертки.

Фото: Columbia Furnace Garage

Японский промышленный стандарт

Винты, соответствующие японскому промышленному стандарту (JIS), часто используются в продуктах японского производства, поэтому наличие одного из них в вашем наборе инструментов может оказаться полезным раньше, чем позже. Отвертки JIS напоминают отвертки Frearson или Phillips своими тонкими крестообразными наконечниками.

Однако, в отличие от отверток Phillips, отвертки JIS не выдвигаются при достижении определенного крутящего момента.

Некоторые подрядчики начали использовать отвертки JIS вместо отверток Phillips, чтобы не повредить головки винтов Phillips при закручивании с чрезмерным усилием.

Чтобы отличить себя от винтов Phillips, винты JIS часто имеют небольшую точку рядом с крестообразным шлицем.

Tri-Wing

Трехкрылая отвертка имеет наконечник в форме вертушки с тремя линейными крыльями, отходящими от треугольника.

Вы можете увидеть эти винты в аэрокосмической и коммерческой авиации или в производстве бытовой электроники.

Трехгранные отвертки подходят для винтов с треугольным шлицем и винтов Opsit. Чтобы открутить винт Opsit, вам нужно будет повернуть тройник по часовой стрелке, а не против часовой стрелки.

Micro Tri-Angle

Треугольная отвертка напоминает свое название и имеет треугольную выемку на кончике. Вы можете найти треугольные винты в самых разных игрушках, электронике и бытовой технике, но вы также можете увидеть их в более конкретных приложениях, таких как лифты и клюшки для гольфа.

Треугольные отвертки встречаются относительно редко, так как большинство людей используют шестигранные отвертки для захвата треугольных винтов.

В результате мы не рекомендуем добавлять этот драйвер в вашу коллекцию, если только вы не часто сталкиваетесь с треугольными винтами или не хотите большего контроля, чем может предложить шестигранный привод.

Tri-Point

Трехточечные отвертки имеют лезвие с тремя точками, образующими Y-образную головку на кончике отвертки.

Винты с трехгранной головкой популярны в бытовой электронике, и вы обычно можете найти их в небольших продуктах Apple и Nintendo, таких как iPod или портативные игровые системы.

Однако вы редко увидите эти винты на больших электронных устройствах.

Отвертка для гаек

Отвертка для гаек (или отвертка с внутренним шестигранником) похожа на отвертку с шестигранной головкой тем, что ее наконечник имеет шестигранную форму. Однако этот тип отвертки содержит гнездо вместо наконечника или лезвия, поэтому вы можете использовать его так же, как торцевой ключ.

Если вы часто выкручиваете утопленные болты, вам может быть полезно иметь под рукой торцовый ключ вместо традиционного торцевого ключа.

Торцевые ключи, как правило, имеют L-образную форму, что затрудняет доступ и отвинчивание утопленных болтов в неудобных местах с помощью обычного ключа.

Однако большая прямолинейная рукоятка гайковерта позволяет перемещаться в труднодоступных местах с небольшим зазором.

Pozidriv

Отвертки Pozidriv (или «Pozi») имеют наконечник, напоминающий снежинку. Этот наконечник отвертки имеет крестообразное лезвие с Х-образной формой, перекрывающее крестообразный наконечник.

Как и некоторые другие типы отверток из нашего списка, Pozidriv до некоторой степени напоминает отвертку Phillips.

Однако не следует пытаться использовать эти два отвертки взаимозаменяемо, поскольку их конструкция достаточно различна, и вы можете случайно повредить винт, используя неправильный отвертку.

Фото: Nuline Tools

Гаечный ключ

Гаечные ключи (или «змеиные глаза») могут быть самыми уникальными типами отверток в нашем списке. Эти наконечники отверток напоминают камертон, так как у них есть два острых зубца, выходящих из хвостовика.

Винты с гаечным ключом можно узнать по двум маленьким отверстиям на их головках. Обычно винты с гаечным ключом используются на автобусных остановках, в лифтах, метро и общественных туалетах.

Вы часто можете найти винты с гаечным ключом в приложениях, которые должны быть безопасными и защищенными от несанкционированного доступа, поскольку пешеходы вряд ли смогут выкрутить эти винты без специальной отвертки.

Поскольку эти винты сложно выкрутить, они относятся к категории винтов с защитой от несанкционированного доступа. Вы можете увидеть отвертки с гаечным ключом под неофициальными названиями, такими как свиной нос, двойное отверстие или отвертки с просверленной головкой.

В заключение

Если вы не ремонтируете широкий спектр продуктов каждый день, вам не нужно добавлять все эти типы отверток в свой набор инструментов.

Несколько стандартных отверток и одна-две специализированные отвертки подойдут для повседневных нужд, так как вам все равно понадобится куча разных молотков , плоскогубцев и других ручных инструментов.

Однако знание различных типов отверток, с которыми вы можете столкнуться, поможет вам определить, какие ручные инструменты вам понадобятся перед началом нового проекта.

Это также предотвратит использование неправильной отвертки в винте, что в долгосрочной перспективе сэкономит ваше время и деньги.

Ударные и динамометрические отвертки являются обязательными инструментами для механиков

Ненавижу винты с крестообразным шлицем. Я не могу не вздрагивать, когда сталкиваюсь с необходимостью извлечения одного из моих ржавых и ветхих проектных автомобилей.В зависимости от того, где они расположены, я уже знаю, что есть большая вероятность, что я сорву один из них и потрачу часы, пытаясь извлечь его, прежде чем сдаться и придется его высверливать. Вот почему теперь я всегда буду держать под рукой ударную отвертку.

Хотя большинство ударных отверток снаружи выглядят как обычные отвертки, они оснащены механизмом с пружиной и вращающимся кулачком внутри рукоятки. Вы используете их, помещая наконечник на винт, который хотите извлечь, как и любую другую отвертку.Но вместо того, чтобы поворачивать его с помощью крутящего момента от руки, вы ударяете молотком по основанию рукоятки ударной отвертки. Это удовлетворяет и наполняет. Но что еще более важно, удар заставляет стержень отвертки вращаться против часовой стрелки, обычно около 12 градусов, а также оказывает направленное вниз усилие на интерфейс винт/отвертка, чтобы головка не соскользнула и не сорвала зубья винта.

Если вы хотите узнать больше, посмотрите подробное видео:

Этот контент импортирован с YouTube.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Наличие ударной отвертки под рукой может означать разницу между часами разочарования и несколькими минутами работы. До того, как у меня появился один, я боялся выкручивать винты, которые годами подвергались ржавым зимам, потому что ни одна обычная отвертка не смогла бы зажать головку винта Phillips, не сорвав ее. Я просто забивал биту торкс, прикреплял ее к ударному пистолету и молился.Если бы это не сработало, я бы сломал дрель. Но теперь ржавые крестообразные шлицы и винты с плоской головкой — это просто мелкие неприятности. Несколько ударов ударной отверткой, и они сразу выскочат, не нужно неуклюже скручивать или паниковать.

Они могут выглядеть как обычные отвертки, но на самом деле это нечто большее.

Брайан Сильвестро

Если вы относитесь к тому типу людей, которые любят думать наперед, убедитесь, что вы не сорвали и не перетянули застежки, устанавливая их на место, иначе вы повторите все вышеперечисленное в следующий раз. удалить его.И для этого тоже есть инструмент: вместо того, чтобы просто плотно затянуть винт рукой, вы можете использовать динамометрическую отвертку.

Динамометрическая отвертка, как и динамометрический ключ, позволяет вам установить значение крутящего момента, а затем щелкает, как только достигается это значение крутящего момента, что обеспечивает соответствующее усилие поворота при повторной установке. Этот, поставляемый Gearwrench, представляет собой отвертку со сменными головками, которую можно использовать для затяжки гаек, болтов и винтов.

Динамометрические отвертки особенно полезны в труднодоступных местах, где установка динамометрического ключа невозможна.Им не требуется много места для вращения, а поскольку насадки длинные и тонкие, они могут втиснуться даже в самые узкие места. Это избавляет от догадок и дает некоторую уверенность в том, что установленные болты или винты не открутятся и не сорвутся в следующий раз, когда они будут удалены.

Брайан Сильвестро

Брайан Сильвестро

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

различных типов отверток — Unbox Factory

Всякий раз, когда мы слышим слово «отвертка», у нас возникает четкое представление о различных типах отверток. По мнению исследователей, отвертки были изобретены в 15 -м веке. И сегодня отвертки легко найти в каждом ящике с инструментами.

В магазине инструментов вы найдете различные типы отверток, эти отвертки бывают разных размеров, форм и стилей.По сути, отвертка зависит от типа отвертки или типа углубления. Теперь вы путаете отвертку и отвертку. Во-первых, давайте разберемся.

Отвертка также известна как углубление, имеющее форму или канавку, сделанную на головке винта, и отвертка применяется для закручивания винта по часовой стрелке или против часовой стрелки. В отвертке есть ручка и канавка на конце стержня на другом конце.

Доступно множество типов отверток. В этом посте мы обсуждаем наиболее распространенные и легкодоступные типы отверток.

Читайте также: Что такое токарный станок?

Общие типы отверток

В вашем доме можно найти множество видов отверток. И хорошо иметь некоторые из них.

1. С прорезью (плоское лезвие, плоская головка, прямая)

Купить в

Большой популярностью пользовались шлицевые отвертки, имеющие долотообразное лезвие шириной с головку винта.Многие люди используют отвертку с плоским лезвием для винта с головкой Phillips. Этот тип отвертки менее подходит, так как он соскальзывает в сторону при приложении большого давления. Слоты не так популярны, как в наши дни, но все же используются для некоторых приложений.

2. Головка Phillips (крестообразная)

Купить в

Головка Phillips используется почти во всех областях, от мебели до многих бытовых приборов. Генри Филлипс изобрел в 19 веке механические отвертки для использования в большинстве отраслей промышленности. С головкой Phillips проблема соскальзывания решена, так как отвертка вставлена ​​в головку винта.

Этот тип отвертки никогда не заменяет шлицевую, но не является наиболее предпочтительной отверткой. Отвертка с крестообразным шлицем есть почти у каждого в наборе инструментов, так как она очень популярна.

3. Torx (версия Torx plus, версия Torx с защитой, звезда)

Купить в

Torx изначально использовался в целях безопасности, но теперь он используется во многих приложениях.Головка отвертки закруглена в виде звезды или цветка, чтобы выдерживать высокий крутящий момент. В настоящее время приводы Torx в основном используются в бытовой технике и в сфере безопасности из-за их эффективности. Клиентам сложнее разобрать винты Torx.

4. Шестигранник (шестигранный ключ, шестигранный ключ, шестигранник, вариант с безопасным шестигранником)

Купить в

Hex — необычный тип отверток, но в последнее время он набирает популярность. Шестигранный ключ не имеет ручки или захвата. Они представляют собой небольшой шестигранный металлический стержень, согнутый в L-образную форму без головки.Hex часто поставляется бесплатно с упакованной мебелью.

Шестигранные ключи

обычно используются при обслуживании велосипедов, но теперь они также стали популярными для мебельных компаний, таких как IKEA и других производителей бытовой техники. Специальная защищенная версия шестигранного ключа используется в областях с высоким уровнем безопасности, таких как обслуживание тюрем. Отвертки с шестигранной головкой имеют рукоятку или рукоятку, которой нет в шестигранном ключе.

5. Робертсон (Квадратная головка)

Купить в

Robertson — наименее известные отвертки, очень популярные в стране своего происхождения, Канаде.Этот тип отверток имеет самый высокий крутящий момент, чем все типы приводов.

Долговечность винта с квадратной головкой сделала его наиболее предпочтительным для автомобильной и мебельной промышленности. Эта головка отвертки с квадратной головкой теперь часто встречается в наборах отверток, и с постоянно растущей популярностью этих типов отверток она скоро станет популярной на американских рынках.

Вот еще несколько разных отверток.

Существует множество типов головок винтов, кроме шлицевых, крестообразных, шестигранных и Torx.Здесь мы должны предоставить информацию о некоторых специальных типах отверток. Если вы видите отвертки, все отвертки выглядят одинаково, только кончик у них разный.

6. Головка сцепления (бабочка)

Купить в

Конструкция винтов с головкой сцепления претерпела некоторые изменения за последние годы. Прорези выглядят как галстук-бабочка, а в старых версиях посередине была круглая выемка. Типы отверток с головкой сцепления в основном используются в автомобильной промышленности и очень популярны на старых автомобилях GM.

Головки обеспечивают лучший крутящий момент, а также совместимы со шлицевыми приводами.

Головка сцепления

также имеет защитную версию, которая прорезана в одну сторону, и ее очень трудно снять. Эти винты в основном используются там, где не требуется постоянное техническое обслуживание, например, на автобусных станциях и в тюрьмах.

7. Фрирсон (Рид и Принц)

Купить в

Отвертка Frearson похожа на крестовую, но это не так. Первое отличие состоит в том, что у Фрирсона острый наконечник, а у Филлипса — закругленный.Кроме того, угол наконечника составляет 45 градусов, что означает использование одной отвертки Frearson для винтов Frearson любого размера и для многих винтов Phillips.

Форма помогает отвертке Frearson создавать больший крутящий момент, чем отвертка Phillips, что помогает использовать ее в морском оборудовании и в определенных областях, где требуется точность.

8. Шестигранная головка (шестигранная отвертка)

Купить в

Шестигранная головка очень полезна во многих производственных отраслях. Этот тип отвертки выполнен в виде гнезда, а не лезвия или наконечника, и поэтому он работает как торцевой ключ.

Преимущество использования шестигранной головки заключается в том, что момент для достижения утопленного болта. У торцевого ключа есть рукоятка, которая перемещается параллельно поверхности, в которую встроен болт, и требует дополнительного пространства для поворота. С прямой усадкой и рукояткой затвор требует меньшего зазора для поворота. Он подходит для приложений с низким крутящим моментом, но должен использовать обычную трещотку с головкой.

9. JIS (японский промышленный стандарт)

Купить в

Мировой технологический лидер требует очень высоких стандартов. JIS (японский промышленный стандарт) похож на головку Phillips, но имеет конструкцию, препятствующую выскальзыванию.

Вы можете увидеть винты JIS в основном в продуктах, произведенных в Японии. Этот привод можно использовать на винтах Phillips или Frearson. Но это может повредить голову. Винты JIS можно определить по небольшой метке или точке рядом с прорезью.

10. Pozidriv (Pozi или Pozidrive)

Купить в

Pozidrive — это обновленная версия головки Phillips с четырьмя дополнительными линиями, расходящимися от центра. Отвертки этого типа имеют тупой наконечник и небольшие ребра на лезвии между основными гранями, что увеличивает крутящий момент и снижает риск выскальзывания.

Pozidriv и Phillips похожи по конструкции, но увеличивают риск повреждения головки винта. Отвертки Pozidriv имеют меньше шансов вывернуться, но процесс изготовления винтов требует почти двухэтапного процесса.Что затрудняет замену головки Phillips.

11. Гаечный ключ (с просверленной головкой, поролоновый, змеиный)

Купить в

Отвертка типа Spanner предназначена для защиты от несанкционированного доступа. Винты с плоской головкой имеют два закругленных отверстия на противоположных концах головки, что затрудняет их удаление без соответствующих инструментов.

Благодаря функции повышенной безопасности вы можете увидеть отвертку типа Spanner для технического обслуживания, например, в метро, ​​автовокзалах, лифтах, общественных туалетах и ​​т. д.У него плоское лезвие с выступающими на конце двумя зубцами.

12. Треугольник (TA)

Купить в

Имеет треугольную форму и в основном используется в электронике, игрушках, а также в бытовой технике. Дизайн затрудняет его подделку и повышает безопасность. Его можно поворачивать с помощью шестигранника, что делает его менее популярным типом отверток.

Другим вариантом Tri-angle является Tri-point-3, и он имеет закругленные края, что устраняет проблемы с безопасностью.Размер этого треугольного префикса TA.

13. Tri-Point (3-контактный, Y-образный, Y-образный наконечник)

Купить в

Tri-point имеет лезвие с тремя лезвиями, установленными по оси Y, и все они расположены под углом 120 градусов. Этот тип винта очень популярен в портативной электронике, и его очень сложно закрутить без подходящей отвертки. Винты Tri-Point в основном используются в продуктах Apple, портативных игровых системах Nintendo и других подобных устройствах. Редко встретишь в крупной электронике или в неэлектронике.

14. Трехкрылый

Купить в

Tri-wing имеет вертушку, а головки винтов имеют треугольное гнездо с тремя прямыми крыльями, следующими за каждым краем по часовой стрелке. Первоначально он был разработан для аэрокосмической техники, но теперь используется в бытовой электронике. Существует еще один вариант с левой резьбой, и для направления резьбы используется тот же драйвер.

Это список различных типов отверток. В этот список мы включили различные типы отверток.

Теперь давайте посмотрим на различные типы конструкции хвостовика или рукоятки. Необязательно иметь их все. Иметь или не иметь, зависит от вашего хобби или профессии и всегда полезно знать об этом.

Электрический тип Отвертки

На рынке доступно множество типов электрических отверток. У каждого типа электрических отверток есть свои преимущества, например, нет необходимости применять ручной крутящий момент. Отвертки, такие как шуруповерт, отвертка с электроприводом или автоматическая отвертка, могут выполнять сложные работы, такие как щелчок, когда головка повреждена.

15. Работает от батареи

Купить в

Существует множество электроприводов, в которых в качестве источника питания используется батарея, что делает их очень компактными. Эти типы отверток не обладают такой же мощностью, как другие электроинструменты, и они экономят место.

16. Проводной

Купить в

Сетевые отвертки обычно не используются, так как требуется питание через провод. Вы можете легко найти отвертку сетевого типа на занятых рабочих станциях.

17. Аккумуляторный

Купить в

В беспроводных шуруповертах используется перезаряжаемый аккумулятор. Он имеет преимущества как проводных, так и аккумуляторных приводов. Но у него также есть недостаток, заключающийся в том, что он более громоздкий и замедляется при низком заряде батареи.

Биты электроприводов можно использовать в аккумуляторной дрели. Большинство электродрелей не реагируют на изменение сопротивления с такой же эффективностью, что может легко повредить головку шурупа.

18. Магнитный

Купить в

Магнитные отвертки набирают популярность и используются во многих отраслях промышленности. Магнитная отвертка имеет магнитный наконечник, который удерживает винт, и с его помощью вы можете вставлять или извлекать винт одной рукой. Имея такие преимущества, все больше и больше ручных отверток имеют магнитную функцию.

19. Храповой механизм

Купить в

Многие типы отверток имеют храповик. При этом водителю приходится крутить винт только в одном направлении (по часовой стрелке или против часовой стрелки), а направление задается на работе, что экономит время.

20. Прямоугольный

Купить в

Как следует из названия, многим отверткам приходится работать под прямым углом. Этот тип отверток помогает работать там, где нет места для прямой рукоятки. Это очень полезно в автомобильной и подобных областях.

21. Ювелирные изделия (очки, часы)

Купить в

Эти типы отверток подходят для работы с маленькими винтами в очках или карманных часах.Размеры Slotted и Phillip используются в большинстве случаев ювелирных изделий.

22. Компьютер (электронный)

Купить в

То же, что и ювелирные отвертки. Отвертки для компьютерных наборов очень точны, а также имеют широкий спектр типов лезвий. Известные и малоизвестные типы лезвий, такие как трехточечные и Torx, можно найти в наборе компьютерных отверток.

Использование отвертки зависит от области применения. Некоторые типы отверток известны, а некоторые имеют ограниченное применение.

🔔Надеемся, эта информация поможет вам. Для получения дополнительной новой информации нажмите кнопку уведомления и получайте регулярные обновления Unbox Factory .

Теперь, если вы считаете эту информацию полезной, поделитесь ею со своими друзьями, семьей и коллегами.

Если вам нравится этот пост, сообщите нам об этом в комментариях ниже, если вы хотите добавить дополнительную информацию по этой теме, прокомментируйте информацию. Мы рассмотрим информацию, если она актуальна.

Спасибо, что прочитали.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
