Какие бывают трубы для водопровода: Виды водопроводных труб и фитингов

Все размеры водопроводных труб в мм и дюймах по таблице

Каждому человеку, который осуществляет прокладку водопровода или его ремонт придется ознакомиться с размерами водопроводных труб в мм и дюймах. Без этого не получится добиться качественных соединений и необходимой пропускной способности трубопровода. Разберем детальнее: почему существуют две системы измерения и как пересчитываются размеры.

Содержание

1. Классификация водопроводных труб
2. Основные габаритные параметры
3. Таблица диаметров водопроводных труб
4. Стальные
5. Чугунные
6. Пластиковые
7. Как правильно перевести мм в дюймы
8. Заключение

Классификация водопроводных труб

Исторически величина измерения исчислялась в дюймах. Это значение в каждом государстве отличалось. Его условно приравнивали к:

• ширине указательного пальца;
• длине трех зерен ячменя из середины колоска;
• соотношению расстояния от кончика носа до большого пальца вытянутой руки короля Англии Генриха 1.

В следствие развития цивилизации и взаимоотношений между государствами — люди поняли, что для полноценной торговли использовать такую величину неудобно. По этой причине все перешли на общую мерную систему и расстояние начали измерять в метрах. Величина нынешнего метра закреплена в 1983 году на XVII Генеральной конференции по мерам и весам. На данном этапе она привязана к скорости света. Несмотря на это, диаметры в трубах водопровода продолжают измеряться дюймами. Официально признано, что эта единица приравнивается к 0,0254 метра, либо 25,4 мм.

Основные габаритные параметры

У каждой трубы водопроводной есть диаметр и прочие индивидуальные габариты:

• внутреннее расстояние между стенками;
• величина обусловленного прохода;
• номинальный диаметр;
• внешняя толщина;
• толщина стенки.

От этих величин зависит пропускная способность и рентабельность всей системы водопровода. При его проектировке, монтаже и ремонте необходимо быть особо внимательным к соблюдению данных размеров. Расхождение в 1 мм на одном соединении может привести к выходу из строя всей конструкции.

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

• наружный диаметр изделия 76 мм;
• толщина стенки 3 мм;
• внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1» подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

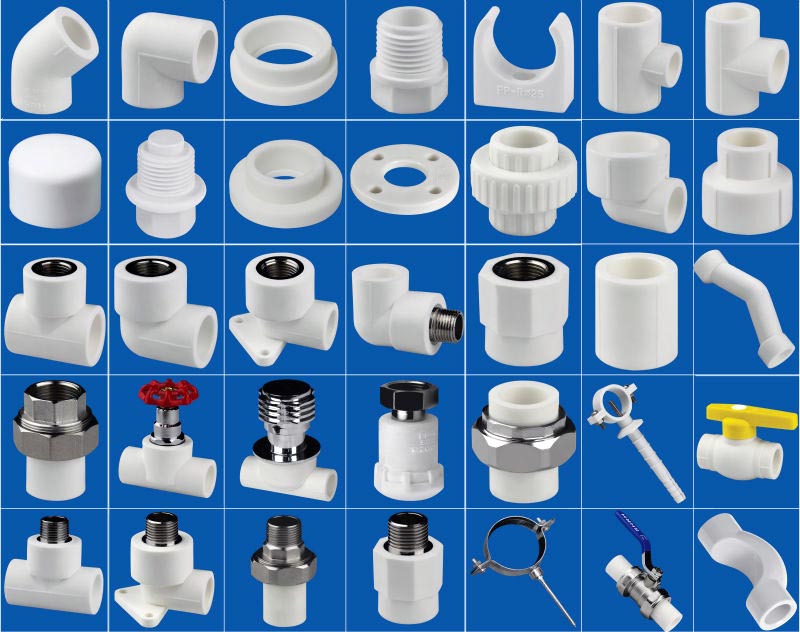

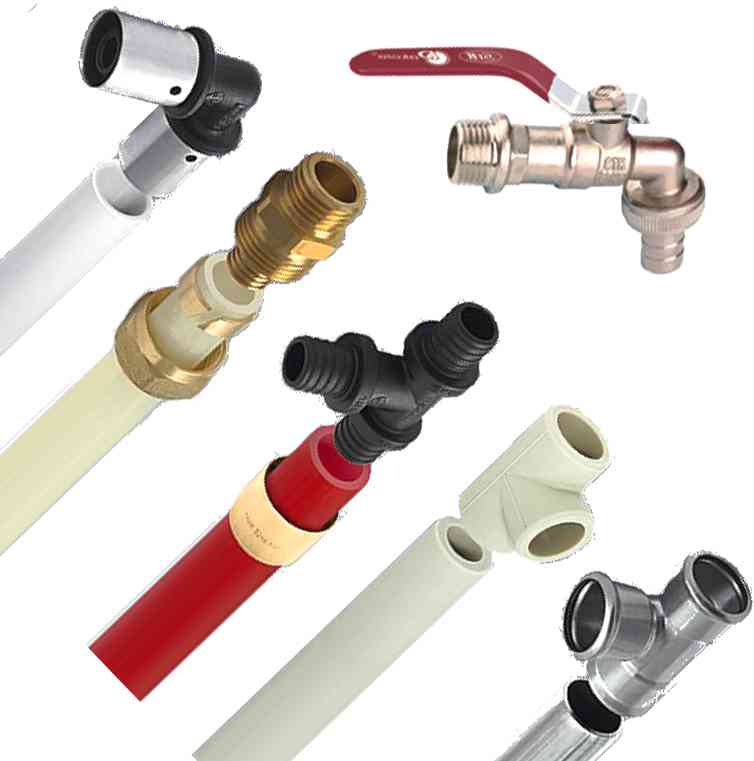

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения. Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители. Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

• крупного диаметра – от 508 мм;
• среднего – 114-530 мм;
• мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

• ½» — 12,7 мм;
• ¾» — 19,0 мм;
• 1» — 25,4 мм;
• 1½» — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

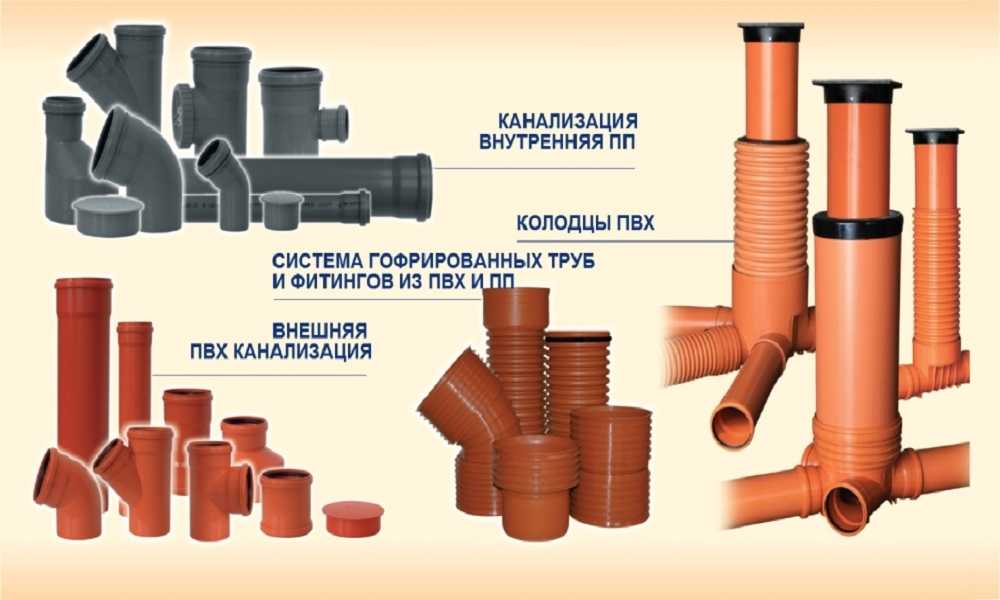

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

• полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
• полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
• металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Как правильно перевести мм в дюймы

Таблица перевода дюймов в миллиметры

При прокладке водопровода либо замене его элементов необходимо хорошо ориентироваться в их соотношении. Для осуществления этих переводов мастера пользуются специальными таблицами. Сложность заключается в толщине стенки. Наглядный пример:

• возьмем изделие с наружной толщиной 1», который должен приравниваться к 25,4 мм;
• диаметр резьбового соединения будет 33,249 мм.

Как просчитать диаметр трубы для водопровода? Резьба нарезается по наружной стороне стенки. Ее номинальное значение по отношению к внутреннему показателю получается условным обозначением. Следовательно, для ее расчета необходимо: к 25,4 мм добавить двойную толщину стенки изделия. В результате получится 33,249 мм. Часто встречаемые резьбовые соединения:

• ½» — 20,4…20,7 мм;
• ¾» — 25,9…26,2 мм;
• 1» — 32,7…33,0 мм;
• 1½» — 45,8…46,2 мм.

Как видим, в каждом случае присущи свои расхождения.

Таблица перевода диаметров водопроводных труб из дюймов в миллиметры

Таблица перевода дюймов в миллиметры

Заключение

При монтаже водопровода или замене его элементов необходимо строго соблюдать диаметр труб водоснабжения. В противном случае, при малейшем расхождении до 1 мм плотность и прочность герметического соединения будет под большим вопросом. Такая стыковка не может считаться надежной и в любой момент может привести к выходу из строя, дать течь.

Труба ПНД для водопровода определение, назначение, cвойства, разновидности, размеры, технические характеристики

Производство труб и фасонных изделий в ППУ изоляции

Наши телефоны:

+7 (812) 337-2454

Для звонков из регионов

+7 (800) 777-0245

г. Санкт-Петербург

Каталог продукции

Главная База знаний (FAQ) Труба ПНД для водопровода

Оглавление

• Определение
• Характеристики труб ПНД
• Основная классификация труб

Определение

Труба ПНД для водопровода – труба, которая изготавливается на базе полиэтилена, выдерживающего низкое давление. Область применения изделия охватывает трубопроводы различного назначения, обеспечивающие передачу жидких и газообразных сред. Трубы ПНД чаще всего применяются для организации транспортировки воды, предназначенной для питья либо хозяйственны нужд, а также предусматривают температурный диапазон эксплуатации в рамках от 0 до 40°С.

Характеристики труб ПНД

Трубы напорные из ПНД предусматривают следующие характеристики:

• Средний наружный диаметр – рассчитывается путем деления размера наружного периметра трубы на значение p = 3,142. Полученное значение округляется с точностью до одной десятой доли в миллиметрах;
• Номинальный наружный диаметр – размер, который показывает минимальный усредненный наружный диаметр;
• Номинальная толщина стенки – значение, которое равно минимально возможной толщине стенки трубы, округляется до десятых долей в миллиметрах и рассчитывается в соответствии с формулой:

где d-номинальный наружный диаметр, S-серия трубы

• Серия трубы – нормированное значение, расчет которого производится согласно формуле:

Где s – напряжение, которое допускается в стенке трубы, расчет которого производится по формуле:

где MRS — минимальная длительная прочность, а С – коэффициент запаса прочности. Для воды он равен 1,25. MOP – максимальное рабочее давление;

• Минимальная длительная прочность (MRS) – показатель, который позволяет рассчитать прочность базового материала путем экстраполяции и определить возможность его эксплуатации в течение 50 лет при температуре воздуха 20°С, а также в соответствии с параметрами стойкости труб после воздействия внутреннего давления гидростатического типа с нижним доверительным интервалом 97,5. Полученное значение при расчетах округляется до ближайшего в нижнем ряду R10 в соответствии с ГОСТ 8032;
• Стандартное размерное отношение (SDR) — отношение номинального наружного диаметра трубы d к номинальной толщине стенки е;
• Коэффициент снижения давления — коэффициент снижения максимального рабочего давления МОР, который напрямую зависит от температурных показателей воды, предназначенной для транспортировки;
• Максимальное рабочее давление (MOP) — Максимальное давление воды в трубопроводе, которое рассчитывается на основании формулы:

где MRS – минимальная длительная прочность, C – коэффициент запаса прочности, SDR – стандартное размерное отношение, Сt – коэффициент снижения давления в зависимости от температуры.

Основная классификация труб

• В зависимости от прочности и минимального срока использования трубы ПНД бывают: ПЭ 32, ПЭ 63, ПЭ 80 и ПЭ 100;
• В зависимости от показателей размерного соотношения стандартного типа ПНД трубы бывают: SDR 41, SDR 26, SDR 21, SDR 6, SDR 17, SDR 13.6, SDR 13, SDR 11, SDR 9, SDR 7.4, SDR 6;
• В зависимости от серии изделия трубы подразделяются на: S20, S16, S5, S10 S8.3, S8, S6.3, S5, S4, S3.2, S2.5;
• В зависимости от показателей выдерживаемого давления трубы бывают: PN 5, PN 3.2, PN 4, PN 5, PN 6.3, PN 7.5, PN 8, PN 9.5, PN 10, PN 12.5, PN 15, PN 16, PN 20, PN 25 (105 Па).

Основные технические характеристики труб ПНД:

Показатель	ПЭ 32	ПЭ 63	ПЭ 80	ПЭ 100
Относительное удлинение при разрыве, %, не менее	250	250	350	350
Изменение длины труб после прогрева, %, не более	3	3	3	3
Стойкость при постоянном внутреннем давлении при 20 °С, ч, не менее	При начальном напряжении в стенке трубы 6,5 МПа 100	При начальном напряжении в стенке трубы 8,0 МПа 100	При начальном напряжении в стенке трубы 9,0 МПа 100	При начальном напряжении в стенке трубы 12,4 МПа 100
Стойкость при постоянном внутреннем давлении при 80 °С при хрупком разрушении для ПЭ 63, ПЭ 80, ПЭ 100, ч, не менее	При начальном напряжении в стенке трубы 2,0 МПа 165	При начальном напряжении в стенке трубы 3,5 МПа 165	При начальном напряжении в стенке трубы 4,5 МПа 165	При начальном напряжении в стенке трубы 5,4 МПа 165
Стойкость при постоянном внутреннем давлении при 80 °С, ч, не менее	При начальном напряжении в стенке трубы 1,5 МПа 1000	При начальном напряжении в стенке трубы 3,2 МПа 1000	При начальном напряжении в стенке трубы 4,0 МПа 1000	При начальном напряжении в стенке трубы 5,0 МПа 1000



Трубы ПНД производятся в виде отрезков длиной 6 либо 12 метров. А если диаметр изделия составляет менее 110 мм, возможен вариант изготовления труб в бухтах.

Производство труб ПНД регламентируется ГОСТ 18599-2001.

Наша продукция

Отвод ПНД

Тройник ПНД

Переход ПНД

Втулка ПНД

Крестовина ПНД

Из чего делают современные водопроводные трубы?

На протяжении всей истории внутреннего водопровода трубы для пресной и сточной воды изготавливались из самых разных материалов. В течение многих десятилетий наиболее распространенными материалами для трубопроводов были глина, чугун и оцинкованная сталь. Но все они вышли из употребления из-за склонности к поломке или коррозии.

Сегодня, когда в домах требуется полная замена труб, обычно это происходит потому, что дом был построен в то время, когда стальные трубы были еще обычным явлением, а эти трубы находятся под угрозой выхода из строя из-за воздействия коррозии.

Когда вы обращаетесь к профессиональным сантехникам в Короне, Калифорния, для обслуживания трубопроводов, от мелкого ремонта до полного ремонта всего дома, какие материалы они будут использовать? Профессионалу доступно несколько различных вариантов, и они выберут те, которые лучше всего подходят для работы. Вот наиболее распространенные материалы для труб, используемые в современных домах:

Медь

Это самый популярный тип металла, используемый в сантехнических системах. Медные трубы используются как для горячей, так и для холодной водопроводной воды. Медь — это легкий материал, с которым легко работать, и он стоит дешевле, чем другие виды металлов. Мягкая (ковкая) медь легко сгибается, чтобы упростить прокладку новых труб, хотя в большинстве водопроводных труб используются жесткие медные линии. Медь устойчива к коррозии, что является одной из причин, по которой она заменила сталь и железо в качестве предпочтительного металла. Однако стойкость к коррозии — это не то же самое, что стойкость к коррозии; существуют некоторые виды коррозии, которые все еще могут воздействовать на медь, например точечная коррозия, вызванная формальдегидом.

Хлорированный поливинилхлорид (ХПВХ)

Тип пластиковых труб, с которыми большинство людей знакомы в сантехнике, — это трубы из поливинилхлорида (ПВХ). Тем не менее, хлорированный поливинилхлорид сегодня более популярен в сантехнике. Он устойчив к коррозии даже при более высоких температурах, что делает его идеальным для трубопроводов горячей воды. Он также гибок и легко принимает форму, чтобы соответствовать большинству пространств.

Сшитый полиэтилен (PEX)

Новейший тип пластика, который в настоящее время регулярно используется для сантехники, — это PEX (иногда обозначаемый XLPE). PEX обладает многочисленными преимуществами, которые делают его популярным для различных применений в домашней и коммерческой сантехнике. Он чрезвычайно гибкий и не требует угловых соединений, как это делают трубы из ХПВХ и медных труб. Материал стоит дешевле других видов пластика, обычно на четверть меньше, не подвержен коррозии. Известно, что PEX служит до 50 лет с гарантией до 25 лет. Он также подходит для трубопроводов как горячей, так и холодной воды и требует меньших трудозатрат, поскольку трубы не нужно спаивать вместе: установка выполняется быстро и относительно легко.

Вы можете быть уверены, что наша команда сантехников установит для вашего дома трубы только правильного типа, когда вы позвоните нам для ремонта или замены труб. Наши сантехники, вероятно, будут использовать комбинацию труб из меди, ХПВХ и PEX для выполнения работы, используя лучшие новые детали, чтобы у вас была водопроводная система, которая всегда помогает вам, а не вредит вам.

Sweetwater Plumbing обслуживает всю Южную Калифорнию, и мы всегда открыты для бизнеса!

Теги: Corona, ремонт труб, Repiping
Понедельник, 24 апреля 2017 г., 11:00 | Категории: Сантехника |

Основы сантехники | Как работает

«» Система водоснабжения и водоотведения вашего дома всегда должна состоять из двух отдельных подсистем, не пересекающихся друг с другом. В приспособлениях (перемычках между двумя системами) воздух, поступающий через вентиляционную трубу и вентиляционные трубы, обеспечивает герметичность ловушек и предотвращает попадание канализационных газов через стоки. Как это работает

Сантехника следует основным законам природы — гравитации, давлению и воде, ищущей свой уровень. Зная это, вы можете понять его «тайны» и сделать десятки исправлений в водопроводной системе вашего дома. Вы сэкономите себе время, нервы и деньги!

Водопроводная система в вашем доме состоит из двух отдельных подсистем. Одна подсистема подает пресную воду, а другая отводит сточные воды. Вода, поступающая в ваш дом, находится под давлением. Он входит в ваш дом под достаточным давлением, позволяющим ему перемещаться наверх, за угол или куда-либо еще, где это необходимо. Когда вода поступает в ваш дом, она проходит через счетчик, который регистрирует количество, которое вы используете. Главный запорный или запорный клапан воды обычно располагается рядом со счетчиком. В аварийной ситуации с сантехникой жизненно важно быстро закрыть главный запорный клапан. В противном случае, когда труба лопнет, она может затопить ваш дом в мгновение ока. Однако, если чрезвычайная ситуация, например утечка, связана с раковиной, душем или туалетом, возможно, вам не захочется отключать всю подачу воды. Поэтому большинство светильников должны иметь индивидуальные запорные вентили.

Объявление

Вода из основного источника сразу же готова для ваших нужд в холодной воде. Однако горячее водоснабжение требует еще одного шага. Одна труба подает воду из системы холодного водоснабжения к водонагревателю. От нагревателя линия горячей воды подает нагретую воду ко всем приборам, розеткам и приборам, которым требуется горячая вода. Термостат на нагревателе поддерживает выбранную вами температуру, включая и выключая нагревательные элементы устройства по мере необходимости. Нормальная температура для домашнего водонагревателя составляет от 140 до 160 градусов по Фаренгейту (от 60 до 71 по Цельсию), но 120 градусов по Фаренгейту (49 градусов по Цельсию). C) обычно достаточно, а также является более экономичным. Некоторым автоматическим посудомоечным машинам требуется вода более высокой температуры, хотя многие из них оснащены водонагревателем, который повышает температуру еще на 20 градусов по Фаренгейту.

Дренажные системы

«» Некоторые сифоны для раковин имеют заглушку для очистки, которая позволяет очищать сифон, не вынимая его из слива. Как это работает

Независимо от того, подключен ли ваш дом к канализационной или септической системе, системы внутри вашего дома практически одинаковы. Дренажные системы не зависят от давления, как системы подачи. Вместо этого отходы покидают ваш дом, потому что все дренажные трубы наклонены или наклонены вниз к канализации. Гравитация тянет мусор за собой. Канализационная линия продолжает этот нисходящий поток к очистным сооружениям или септиктенку.

Хотя система кажется простой, в ней есть еще вентиляционные отверстия, ловушки и очистные выходы. Вентиляционные отверстия, торчащие из крыши вашего дома, позволяют воздуху попадать в водосточные трубы. Если бы не было подачи воздуха из вентиляционных отверстий, сточные воды не вытекали бы должным образом, и воду из ловушек необходимо было бы откачивать.

Реклама

Сифоны являются жизненно важными компонентами дренажной системы. Вы можете увидеть ловушку под каждой раковиной. Это изогнутый или S-образный участок трубы под водосток. Вода вытекает из бассейна с достаточной силой, чтобы пройти через ловушку и выйти через водосточную трубу, но после этого в ловушке остается достаточно воды, чтобы образовать уплотнение, которое предотвращает попадание канализационных газов в ваш дом. Каждое приспособление должно иметь ловушку. Туалеты самозапирающиеся и не требуют дополнительного сифона на сливе. Старые ванны часто имеют барабанные сифоны, которые не только создают изоляцию от канализационного газа, но и собирают волосы и грязь, чтобы предотвратить засорение стоков. Однако барабанные ловушки больше не соответствуют современным стандартам. Некоторые кухонные раковины оснащены жироуловителями для сбора жира, который в противном случае мог бы вызвать засорение. Поскольку жир и волосы, как правило, являются причинами засорения слива, сифоны часто имеют заглушки для очистки, которые облегчают доступ для удаления или устранения засорения.

Поскольку дренажная система включает в себя все эти компоненты, ее обычно называют DWV: дренажно-сточно-вентиляционная система. Чтобы вода вытекала свободно, а отходы выводились должным образом, все компоненты DWV должны быть в наличии и в хорошем рабочем состоянии. Осмотрите трубы в подвале или подвале под вашим домом, чтобы лучше понять систему.

Реклама

Подсистемы подачи и водоотведения

«» Светильники должны иметь индивидуальную запорную арматуру подачи, чтобы вам не нужно было закрывать главный запорный клапан для ремонта светильника. Как это работает

Подсистемы подачи и отвода — это две отдельные операции, не пересекающиеся между собой. Однако между ними есть мосты, и мосты — это то, что делает водопроводную систему стоящей. На сантехническом жаргоне любой мост между системами подачи и водоотвода является приспособлением.

Туалеты, раковины и ванны являются приспособлениями. Кроме того, внешний кран является приспособлением, как и стиральная машина. Все устройства, которые забирают пресную воду и сбрасывают сточные воды, являются приспособлениями, и все они предназначены для строгого разделения систем подачи и дренажа.

Advertisement

Некоторые светильники имеют отдельные запорные клапаны подачи, поэтому вам не нужно закрывать основной запорный клапан для их ремонта. Рекомендуется убедиться, что все члены семьи знают, где находится главный запорный клапан в вашем доме, а также как им пользоваться. Вы можете пометить главный запорный клапан, чтобы любой мог легко его найти.

Прежде чем приступить к ремонту сантехники, всегда отключайте подачу воды к прибору или главный запорный кран. Кроме того, проконсультируйтесь с местным чиновником по сантехническим нормам, прежде чем добавлять или менять какую-либо трубу в вашем доме. Вы узнаете, что разрешено и что запрещено, и разрешено ли домовладельцу выполнять свою работу. Если вы получите зеленый свет, вы можете сэкономить много денег, делая ремонт самостоятельно.

© Publications International, Ltd.

Реклама

Первоначально опубликовано: 2 мая 2006 г.

Часто задаваемые вопросы по основам сантехники

Каковы основы сантехники?

Дренажные трубы, ловушки и вентиляционные отверстия являются одними из основных компонентов дренажной системы дренажной воды. Они помогают в перемещении воды в канализационную линию, предотвращают противоток и выпускают канализационный газ за пределы дома соответственно.

Могут ли душ и туалет иметь общую вентиляцию?

Да, душ и туалет могут использовать один и тот же вентиль. Однако унитаз должен быть подключен в последнюю очередь. раздел>

Какой правильный уклон для водопровода?

Надлежащий уклон для труб, проложенных горизонтально, составляет 1/4 дюйма по вертикали на фут трубы.
