Водяной теплый пол своими руками: пошаговая инструкция

Главная > Полы > Водяной теплый пол своими руками: пошаговая инструкция

Обогрев сооружения – ключевая статья расходов на содержание сооружения осенью, зимой и весной. Водяной пол в частном доме позволяет решить сразу несколько проблем:

  1. Обогрев воздуха;
  2. Улучшение потребительских характеристик строения;
  3. Освобождение пространства (количество радиаторов уменьшится до нескольких единиц).

Монтаж водяного теплого пола – сложнейшая задача, которая требует основательной подготовки и тщательной проработки каждого шага. Непосредственно до установки необходима схема теплого водяного пола, адаптированная к конкретной квартире.

Содержание статьи:

  • «Анатомия» водяного теплого пола
  • Основание (поверхность) для пола
  • Структура водяного тёплого пола
  • Монтаж теплого водяного пола: технология
  • Некоторые тонкости при устройстве теплого пола с водоциркуляционным подогревом
  • Видео: Монтаж теплого водяного пола своими руками

«Анатомия» водяного теплого пола

Схема водяного теплого пола

  1. Котел для теплого водяного пола. Устройство постоянно поддерживает нужную температуру теплоносителя, обеспечивает устойчивость системы.
  2. Насосно-смесительный узел для теплого пола. Элемент обеспечивает циркуляцию жидкости, отвечает за равномерное распределение температуры.
  3. Запорно-регулирующая арматура, измерительное оборудование. Шаровые клапаны, манометр, аварийные клапаны и многое другое (согласно имеющейся схеме) призвано избавиться от аварийных ситуаций.
  4. Коллектор для теплого водяного пола. Чтобы повысить эффективность системы, устройство вводит теплоноситель одновременно в несколько контуров и принимает его на другом конце линии, смешивая в единый поток.
  5. Труба для теплого пола. Коммуникации обеспечивают циркуляцию жидкости, а также передачу энергии.

Основание (поверхность) для пола

Для обустройства системы необходима бетонная стяжка. Укладывать теплые полы водяные на деревянный пол непрактично, так как этот материал характеризуется высоким поглощением тепла, а также плохо переносит перепады температур.

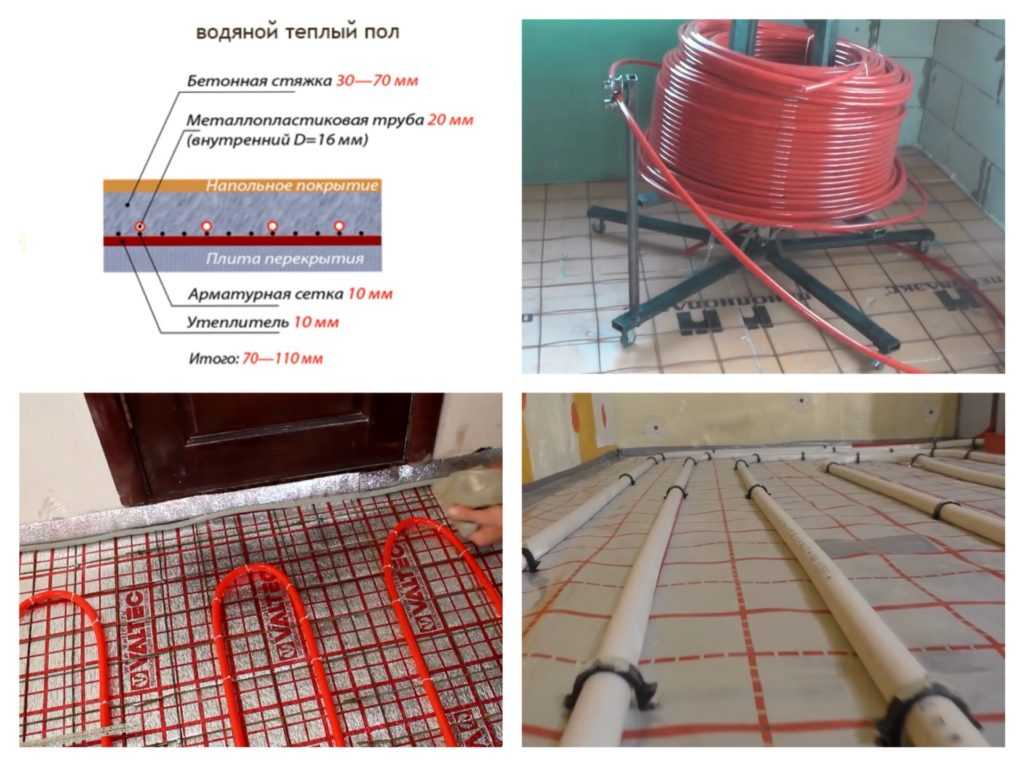

Пирог теплого водяного пола

Подготовка поверхности под тёплый пол:

  1. Выравнивание черновой стяжки «в ноль». Основание должно быть идеально ровным, чтобы водяной теплый пол в квартире или частном доме обладал хорошей циркуляцией.
  2. Гидроизоляция поверхности. Перед монтажом трубок следует обеспечить защиту нижерасположенных помещений от воды.
  3. Прокладка утеплителя. Данный материал повысить эффективность всей системы, снизит расходы на энергию.
  4. Прокладка демпферной ленты. Указанный материал позволяет избежать растрескивания стяжки.

ВАЖНО! Чем важнее обогреть помещение с помощью водяного пола, тем больше должен быть уровень теплоизоляции, который рассчитывается индивидуально.

Структура водяного тёплого пола

Структура водяного тёплого пола

  1. Отделочный материал. Идеально подходит керамическая плитка, керамогранит, для жилых комнат – ламинат.

    ВАЖНО! Для финишной отделки нужно использовать материал с максимальной теплопроводностью и низким поглощением энергии, чтобы снизить эксплуатационные затраты.

  2. Бетонная заливка. Толщина стяжки над водяным теплым полом Слой бетона должен быть минимум 25 миллиметров, чтобы при нагревании покрытие не потрескалось.
  3. Трубки. Для обустройства системы теплого водяного пола необходимо применять материалы, устойчивые к постоянному контакту с бетоном.
  4. Демпферная лента. Материал позволит исключить растрескивание бетона в процессе эксплуатации.
  5. Армирующая сетка. Стальной каркас наряду с лентой предотвращает деформацию основания.
  6. Утеплитель. Маты для теплого водяного пола необходимо выбирать с учётом толщины междуэтажного перекрытия.

Монтаж теплого водяного пола: технология

  1. Установка нагревателя и насоса. Исходя из имеющегося проекта, выбирается и устанавливается котёл, который может быть одно- и двухконтурным.
  2. Монтаж нагревательных трубок. Каждый контур должен обслуживать определённую площадь (как правило, до 40 кв.метров).

    ВАЖНО! Труба для теплого пола из сшитого полиэтилена или другого материала не должна иметь стыков непосредственно под бетонной стяжкой, иначе это создаст эксплуатационные трудности.

  3. Монтаж коллектора для теплого пола. Система может как поставляться в сборе, так и собираться непосредственно на объекте.
  4. Соединение трубок, коллектора, водонагревателя, запорно-регулирующей арматуры, контрольно-измерительных приборов. Необходимо сочленить все элементы, установить терморегулятор для водяного теплого пола, аварийный слив воды.

    Схема укладки водяного теплого пола

  5. Проверка системы. Непосредственно перед монтажом бетонной стяжки нужно проверить всю сеть под давлением. Насос для теплого водяного пола при этом нужно включить на полную мощность на некоторое время.
  6. Литьё стяжки. На завершающем этапе трубки навсегда погружаются в слой бетона, толщина которого зависит от различных параметров.

Разводка теплого водяного пола

Некоторые тонкости при устройстве теплого пола с водоциркуляционным подогревом

  1. Снизить расход энергии поможет сервопривод для теплого пола. Данный элемент смешивает остывшую воду с горячей, обеспечивая её оптимальную температуру.
  2. Создавая коллектор для теплого водяного пола своими руками или приобретая готовый, сделайте выбор в пользу решения, оснащенного регулировочными клапанами. Это позволит настроить температуру в каждом конкретном помещении.
  3. Коллекторная группа должна располагаться таким образом, чтобы длина трубок в каждое помещение была примерно одинаковой.

    ВАЖНО! Трубки на чертежах должны располагаться таким образом, чтобы нагревать покрытие в зонах, свободных от крупногабаритных предметов (мебели, бытовой техники, аксессуаров).

  4. Каждая труба для теплого водяного пола должна находиться на определенном расстоянии от соседней. Как правило, контуры располагаются с шагом 10-30 см, что зависит от технического плана.

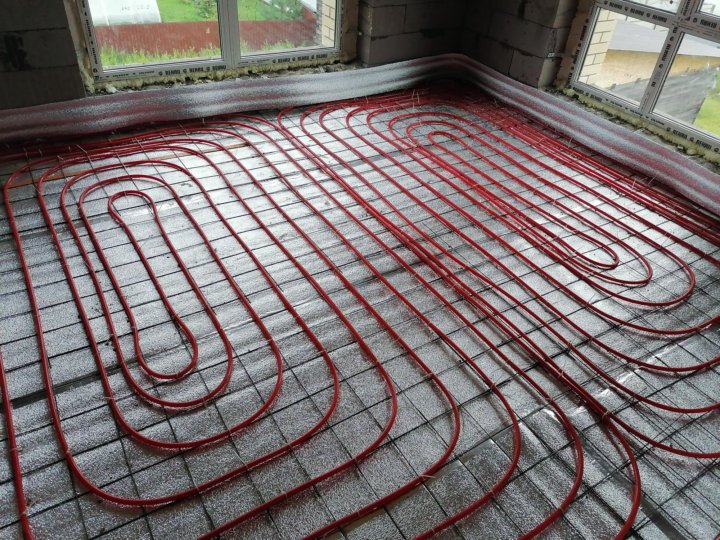

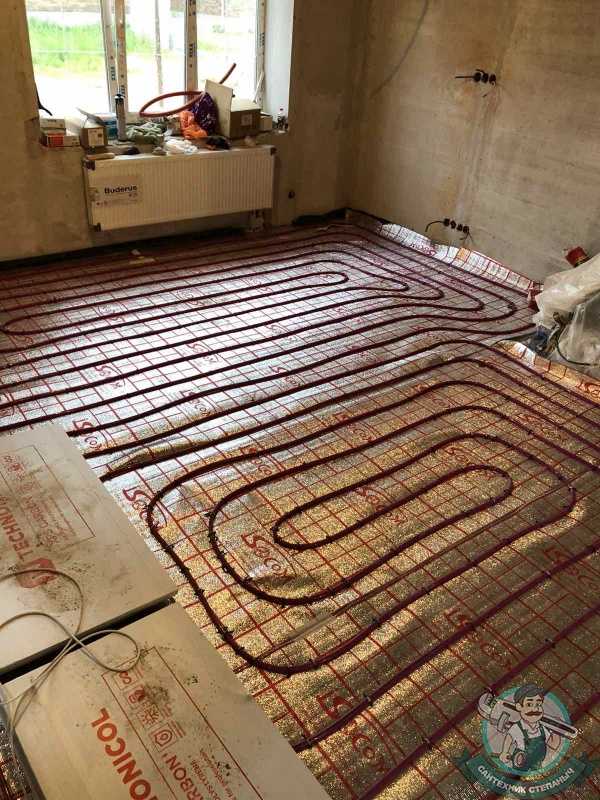

    Укладка теплого пола «улиткой» и «змейкой»

  5. При монтаже трубок необходимо зафиксировать их с помощью крепёжных элементов, чтобы исключить смещение коммуникаций в процессе эксплуатации.

Структурная схема котельной частного дома

Даже если Вы решили самостоятельно монтировать систему, расчет теплого пола водяного теплого пола следует поручить проектной организации.

Видео: Монтаж теплого водяного пола своими руками

Расчет теплого водяного пола, видео и этапы

Содержание:
  • Проектирование системы
  • Расчет теплопотерь водяного пола
  • Водяной пол, как вспомогательная и основная система
  • Комбинированная система водяного пола
  • Отличия водяного теплого пола
  • Расчет количества труб в погонных метрах
  • Видео расчета теплого водяного пола

Сейчас в бытовом строительстве часто стали использоваться водяные обогреваемые полы. Они не только придают обстановке в доме дополнительный уют и комфорт, но и дают возможность значительно сэкономить. Первое, что необходимо для того, чтобы смонтировать эффективный водяной теплый пол: расчет системы и ее проект.


Проектирование системы

Планирование системы устройства теплого водяного пола своими руками основано на просчете отопительных нагрузок по отдельным помещениям здания. Если этого не сделать, то возникают проблемы: слишком высокая или низкая температура воды на разных участках системы, трудности регулирования и поддержания нужной температуры и т.д.

Рекомендации по проектированию системы:

  • Желательная протяженность контуров — от 60 до 80м, максимальная – 100м.
  • Коллектор надо располагать по возможности в центре помещения.
  • Не надо подсоединять к одному и тому же коллектору контуры, которые разнятся по длине более чем в 2 раза.
  • Рекомендуемый шаг монтажа – центральные зоны – 30см, зоны по краям — 15см.
  • Стандартное число рядов в краевых зонах – 6.
  • Влажные помещения укладываются полностью шагом в 15см.
  • При более двух коллекторах нужно ставить балансировочные клапаны.
  • Предельное снижение давления на коллекторе, которое допускается – 20 кПа.
  • Толщина теплоизолятора (полистирол) – первый этаж – 10см, последующие этажи – 3см.
  • Расход воды в контурах – 0.03/0.07 литров в секунду
  • Все помещения желательно регулировать по отдельности.
  • Для бетонной водяной системы на больших площадях нужны деформационные швы.

Что нужно знать и иметь для правильного расчета и проекта:

  1. Все планы комнат.
  2. Конструкции наружных стен.
  3. Виды и размеры окон.
  4. Режим температур в помещениях.
  5. Места установки коллекторов.
  6. Место расположения и тип теплогенератора.
  7. Виды финишных напольных покрытий в помещениях.

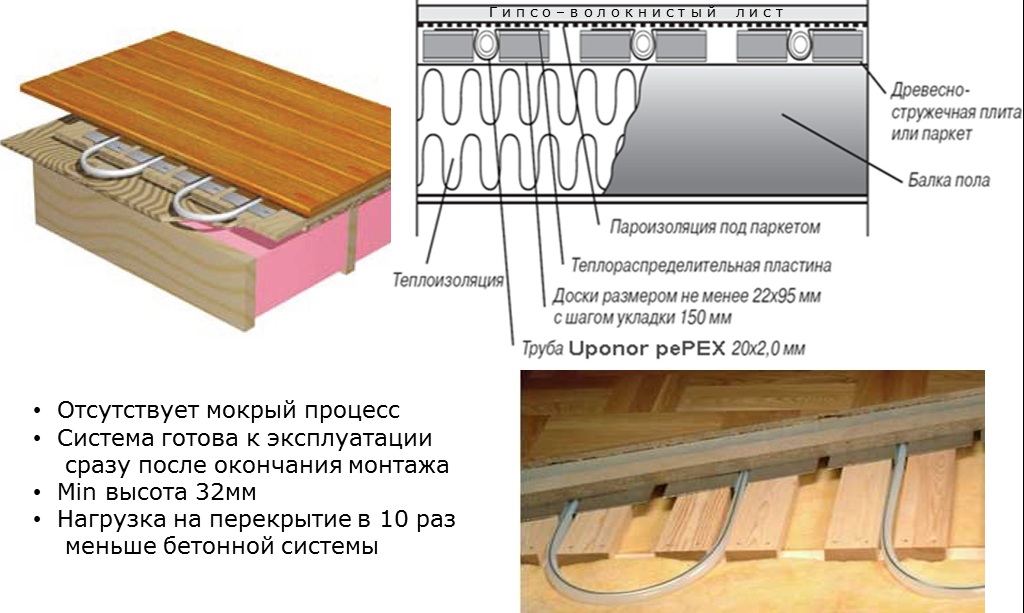

  8. Разновидность системы – бетонная либо настильная.
  9. Нужно ли покомнатное регулирование температур.

Сложные вычисления, и теплотехнические тоже, необходимо делать в специальных компьютерных программах. Для уже эксплуатируемых домов рассчитывают коэффициент теплопередачи от ограждающих конструкций, где К= Вт/(м²·°С) на основании имеющихся данных. Часто применяется и величина, обратная этому показателю – сопротивление теплопередаче, где R=(м²·°С)/Вт.

Если дом лишь в проекте, по данным теплотехнического расчета делается вывод об энергосберегающих качествах конструкций, и необходимости их дополнительной теплоизоляции. По вычисленным величинам оценивается насколько «теплы» окна и стены. Чем выше показатель R, тем лучше сохраняется тепло в помещении. Для расчета водяных обогреваемых полов также важны показатели тепловых потерь в здании.


Расчет теплопотерь водяного пола

Теплопотери в помещениях можно просчитать по удельному тепловому потреблению (условному). Как пример: 80Вт/м² умножается на площадь постройки 100м², то есть тепловые потери составят 8кВт. Этот способ годен только для приблизительного определения теплового потребления домов в целом. При средних показателях удельных теплопотерь в здании в 80Вт, удельные тепловые потери отдельных помещений могут варьироваться от 20Вт до 300 Вт на кв. метр. Из-за этого теплопотери в каждой комнате надо определять, учитывая некоторые аспекты. А именно:

  • Коэффициенты тепловой передачи у ограждающих конструкций и их площадь.
  • Среднюю температуру наружного воздуха в зимнее время в вашем регионе.
  • Режим температур воздуха в данном помещении.
  • Есть ли механическая вентиляция.
  • Кратность воздухообмена и температуры приточного воздуха.
  • Присутствуют ли дополнительные тепловые источники в комнате.

На основании установленных теплопотерь, формы помещений и ваших пожеланий, на планах размечаются зоны полов, где будет уложена система. При обычных условиях теплые полы могут покрывать нагрузки примерно в 100 Вт/м². Когда данный показатель изменяется в ту или иную сторону, это зависит от таких факторов.

  • Шага монтажа трубок и их диаметра.
  • Температуры входящей и выходящей из контуров воды.
  • Вида напольного покрытия.
  • Вида теплоизоляции под системой.
  • Материала и высоты стяжки.
  • Режима температур воздуха в комнатах и т.д.

Водяной пол, как вспомогательная и основная система

Основное обогревание ложится на радиаторы. Тут нужно только поддерживать в системе температуру воды постоянной. Этот тип регулирования называется термостатическим. В этом случае, если водяной пол является основным, чтобы компенсировать тепловые потери комнаты, степень нагревания воды зависит от перепада температур снаружи здания.

Важно! Чем более холодная погода, тем сильнее должна быть прогрета вода в системе теплого пола, и наоборот.

Обычно используются такие методы подключения систем:

  1. прямо от низкотемпературных котлов;
  2. от высокотемпературных котлов через смесительно-регулировочные узлы либо смесительные (трехходовые) клапаны.

Теплые полы — это низкотемпературный тип отопительной системы. В теории можно подстроить котёл на минимальное нагревание и добиться необходимого тепла. Но, есть один аспект. В обычных нагревательных котлах при эксплуатации их в низкотемпературных диапазонах, КПД резко падает. Иными словами — та экономия, которой вы хотели, делая проект энергосберегающей системы обогреваемого пола, теряет весь смысл. Вследствие этого, вам необходимо иное решение. Некоторые современные теплогенераторы могут подавать воду с нужной пониженной температурой. В них встроен режим эксплуатации на подачу теплоносителя, нагретого до +30/50°.

И если такой котёл оборудован циркуляционным насосом, а вода греется до одной и той же температуры для всех контуров, вы получите самый низкозатратный метод обогрева здания водяными полами. Если режима низких температур у котла нет, придётся использовать смесительный трёхходовой клапан. Ведь температура воды в системе обогреваемых полов не такая как в радиаторном аналоге. Смесительный узел можно оснастить термостатом, при помощи которого и задавать нужное значение температур.

Важно! Если в вашем доме есть сильно отличающиеся по взаимодействию с теплыми полами покрытия, например – дощатые и из керамической плитки, то для таких комнат надо будет монтировать отдельные контуры.

В силу различной теплопроводности данных материалов, необходима разная температура воды при одних и тех же показателях температуры внешнего воздуха. Следует также помнить, что есть покрытия, которые очень плохо или вообще не совместимы с обычными водяными теплыми полами. Например – уложенная паркетная доска или штучный паркет. Под него необходимо обустраивать другие виды напольных систем. Вы можете сделать под такое покрытие пленочный теплый пол своими руками.


Комбинированная система водяного пола

Часто полностью оборудовать отопительную систему, основанную только на тёплых полах, бывает невозможно. Есть комнаты с усиленными тепловыми потерями и участки, где элементы системы разместить нельзя. Из-за этого приходится комбинировать две системы. Но это не значит, что возникает нужда в двух разных котлах. Применяется один, эксплуатируемый в высокотемпературном режиме.

При этом подсоединять тёплые полы к обратке от радиаторов нельзя. С подобной схемой трудно управлять процессом. Вы не сможете рассчитать, каков будет режим температур воды в обратке при температуре снаружи в -5°, а какой при -10° либо при -25°. Из-за этого контуры радиаторов и теплых полов надо разделять, а подачу производить через обычный трехходовой кран. Одним циркуляционным насосом вам обойтись, также не получится. Объединить в одной системе два очень разных конструктивно контура вы не сможете. Систему нельзя будет нормально сбалансировать.

Для балансировки в таких случаях применяется смесительно-регулировочный узел. Он представляет собой регулирующий клапан и циркуляционный насос. Последний постоянно прогоняет теплоноситель в контуре, а клапан осуществляет его подпитку нагретой водой так, чтобы удерживать температуру подачи на нужном уровне.


Отличия водяного теплого пола

Главный вопрос устраиваемого теплого водяного пола своими руками – теплый ли на самом деле? Ведь каждый из отопительных контуров обладает большой протяжённостью. Из-за этого гидравлическое сопротивление в системе часто достигает внушительной величины. Чтобы она функционировала, можно либо на каждом из этажей установить по отдельному насосу с небольшой мощностью либо поставить через промежуточный коллектор один, но мощный насос.

Выбор насоса производится, исходя из того расчёта, сколько теплоносителя и с каким давлением необходимо закачивать. При этом простое подсчитывание количества метров не даст точную цифру гидравлического сопротивления в системе. На неё оказывают влияние длина и диаметр труб, число разветвителей и вентилей, метод монтажа и число изгибов в магистрали. Как уже писалось, в профессиональном проекте данный показатель вычисляется в специальных компьютерных программах. Но, существует и другой подход. Есть штатное оборудование с заранее известными техническими характеристиками. Исходя из необходимых параметров, гидравлические свойства системы подгоняются под показатели насоса, при этом можно маневрировать разными параметрами системы.


Расчет количества труб в погонных метрах

Выполнив все расчеты, вы завели в проекте воду с заданными гидравлическими качествами на этаж. Что делать далее? Зная, что все контуры в силу разных объемов обогреваемых комнат, отличны по длине, нужно добиться одинакового гидравлического давления по всем участкам системы. Но напор насоса является величиной постоянной.

Если в различные по своей длине трубки подавать одинаковый объем воды, она в большем по длине контуре, отдав основанию тепловую энергию, на выходе окажется существенно холоднее, чем в контуре коротком. Поэтому могут появиться четко выраженные хорошо нагретые и совсем холодные участки. Самый плохой вариант, когда вода вообще не течет в более длинный контур, который обладает большим гидравлическим сопротивлением. Теплоноситель начинает движение по меньшему по длине пути и с меньшим сопротивлением.

Точный расчет по обустройству водяного теплого пола производится после всех приведенных в статье этапов. Но, приблизительно узнать количество необходимых материалов вы можете и заранее. Это нужно для того, чтобы вы знали масштабы своих финансовых затрат. Возьмем для примера комнату площадью 10м², в которой нужно поддерживать температуру в +20°.  Вдоль стен, где будет стоять мебель (одна стенка 5м и две стенки по 2м), надо оставить краевые участки, шириной в 30см. Высчитываем рабочую площадь системы:10-0,3·(5+2+2) = 8.3м².

Теперь надо определить тепловые потери комнаты. Они зависят от объема остекления, свойств утепления конструкций, потолочной высоты и пр. Разброс данного показателя может быть от 20 Вт/м² для домов с высокоэффективными ограждающими конструкциями и стеклопакетами, до 300 Вт/м² для зданий с тонкими стенами и большим числом проемов.

Схема расчета такова: чем выше тепловые потери, тем меньше нужен шаг укладки (или больший диаметр) труб для обустройства водяного пола. Если взять усредненную величину в 80 Вт/м², то приблизительные варианты выбора трубного диаметра и их шага в зависимости от средних показателей температуры воды, а также необходимое количество труб, можно узнать из сводных таблиц соответствующих СНиПов. При этом учитывайте, что температура у ног должна быть около +24°, а у головы +20°.

Видео расчета теплого водяного пола

Читаем дальше — узнаём больше!


  • Как своими руками уложить ламинат

  • Напольный плинтус — деталь, от которой зависит восприятие интерьера

  • Наливные полы: разновидности, преимущества, недостатки

  • Эффективное отопление посредством теплого пола

  • Деревянный пол на лагах

  • Укладка плитки на пол самостоятельно

  • 2. 75
  • 1
  • 2
  • 3
  • 4
  • 5
Оценка: 2.8 из 5
Голосов: 400

Ответить

Как водонагреватель экономит деньги в вашей системе лучистого обогрева

Использование водонагревателя для обогрева пола

Вместо котла

Многие люди используют водонагреватель вместо котла для обогрева пола, потому что это БЕЗ ЗАТРАТ . При таком использовании водонагреватель экономит деньги. Конечно, стоимость важна, но есть и много других важных факторов.

Высококачественный водонагреватель более энергоэффективен и безопасен для окружающей среды. Качественные водонагреватели из нержавеющей стали на долгие годы безаварийной службы . Важно отметить, что этого нельзя сказать о дешевых, недорогих водонагревателях.

Теплый пол работает на теплой воде. Бойлеры спроектированы так, чтобы производить очень горячую воду для радиаторов. Многие из них не могут хорошо работать при пониженных температурах и требуют дорогостоящих дополнительных компонентов, чтобы они могли подавать воду с более низкой температурой без повреждений. Многие котлы подвержены «холодному шоку», когда большое количество воды комнатной температуры возвращается при запуске, если не добавлены более дорогие средства управления.

ВОДОНАГРЕВАТЕЛИ НОВОГО ПОКОЛЕНИЯ МОЖНО ИСПОЛЬЗОВАТЬ В КОМБИНАЦИИ ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ И ГОРЯЧЕЙ ВОДЫ

Но водонагреватели с самого начала разрабатывались для работы при более низких температурах. Более низкие температуры хороши для эффективности . Современные водонагреватели могут конденсировать дымовые газы вплоть до воды простым немеханическим способом из-за их низкой рабочей температуры. Котлы предназначены для кипячения и не образуют конденсата, а также устройства, спроектированные для работы при низких температурах.

Водонагреватель не должен использоваться в качестве дешевого средства. Radiantec рекомендует водонагреватели только в том случае, если они будут высокоэффективными устройствами из долговечных материалов и если они будут достаточно мощными для работы.

Водонагреватель Polaris является одним из таких примеров. Он полностью изготовлен из нержавеющей стали, имеет КПД 95% и достаточно мощный, чтобы одновременно обеспечивать отопление и горячее водоснабжение.

В Radiantec мы ищем устройства с большим погружным дымоходом и устройства с пластиковой трубой. В таком случае почти все тепло уходит в систему отопления и мало тепла уходит в дымоход . Выхлоп настолько холодный, что он не может расплавить пластик. №

Дополнительным преимуществом является то, что с пластиковыми вентиляционными отверстиями вообще не нужен дымоход. В высокоэффективных установках возможна прямая вентиляция, что экономит деньги.

Мой друг-сантехник верит в бойлер для горячей воды, но мы использовали водонагреватель Polaris, и наша система работает отлично. Ах да, мы сами его установили.

Рик, Массачусетс,

ДИСКУССИЯ НА ОКРУЖАЮЩУЮ СРЕДУ: ЧТО ТАКОЕ КОНДЕНСАЦИЯ И КАКАЯ ЭТО ПОЛЬЗА?

Всякий раз, когда вы сжигаете углеводород, такой как газ или нефть, вы получаете тепло (именно то, что вам нужно), а также углекислый газ и воду в виде пара. Вы также получаете оксид азота и диоксид серы.

Двуокись углерода, окись азота и двуокись серы являются загрязняющими веществами, наносящими серьезный вред окружающей среде в виде глобального потепления и кислотных дождей. Загрязнение воздуха также ежегодно приводит к тысячам смертей и инвалидности от астмы, эмфиземы и других заболеваний.

ЕСЛИ ВЫ КОНДЕНСАЦИРУЕТЕ ПАР В ВЫХЛОПНЫХ ОТВОДАХ ДО ВОДЫ, ВЫ МОЖЕТЕ ПОВЫСИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде и безвредно уходит в канализацию, а не загрязняет воздух.

Но большинство котлов и водонагревателей недостаточно эффективны для конденсации дымовых газов до воды. Эта ограниченная эффективность является преднамеренной. Большинство котлов и водонагревателей ржавеют или иным образом подвергаются коррозии, если внутри них образуется конденсат.

Из соображений долгосрочной стоимости, энергоэффективности и бережного отношения к окружающей среде компания Radiantec рекомендует использовать конденсационные водонагреватели для теплого пола.

Щелкните здесь, чтобы узнать об экологических преимуществах систем Radiantec.
Щелкните здесь для получения дополнительной информации о необходимости энергосбережения и защиты окружающей среды.

Здесь мы должны отметить, что «инновации не всегда приветствуются теми, кто имеет особые интересы в статус-кво». Вы должны учитывать источник при оценке комментариев тех, кто получает прибыль от продажи котлов . Использование водонагревателей в системах лучистого отопления разрешено всеми основными нормами и является просто лучшим способом выполнения работы. Щелкните здесь для получения дополнительной информации о системах Radiantec и соответствии нормам.

Почему не следует устанавливать водонагреватель самостоятельно

Если вы решили установить водонагреватель самостоятельно, чтобы сэкономить деньги или проверить свои навыки сантехники своими руками, мы рекомендуем вам передумать.

Есть веские причины, по которым установка водонагревателя составляет значительную часть цены нового водонагревателя, причем безопасность и фактическая стоимость возглавляют список.

Безопасность прежде всего

Мы не можем слишком сильно акцентировать внимание на факторе безопасности. Если вы допустили ошибку при установке водонагревателя, это может быть очевидно сразу, или может пройти некоторое время, прежде чем проблемы начнутся. Однако правильная установка и регулярное техническое обслуживание помогут продлить срок службы водонагревателя.

В конце концов все водонагреватели выйдут из строя. Первая цель — не допустить, чтобы поломки водонагревателей были зрелищными, как в этом видео из телешоу «Разрушители мифов». Он был запущен как ракета из-за повышения давления, разрушив бетонные блоки под собой и крышу над ним, показав, что взрывы водонагревателей реальны, а не миф.

Для демонстрации клапан сброса температуры и давления (TPR) был настроен так, чтобы он оставался закрытым, что может случиться в любом доме в результате неправильной установки или плохого обслуживания, что позволило более 85 000 фунтов давления , которое необходимо создать внутри резервуара, прежде чем он взорвется.

Работа клапана TPR заключается в сбросе избыточного давления, когда давление воды превышает 150 фунтов на квадратный дюйм или температура воды превышает 210 градусов по Фаренгейту. Когда клапан открывается, он выпускает обжигающую горячую воду через переливную трубку.

Риск безопасности очевиден. Неправильная установка или неисправный клапан сброса температуры и давления (TPR) может привести к эффектному и разрушительному взрыву. Добавьте ущерб от воды к необходимому структурному ремонту, и стоимость может исчисляться десятками тысяч долларов.

Финансовый риск может быть менее очевидным. Страховка вашего домовладельца может покрыть ущерб от воды, но это может быть аннулировано, если полис требует, чтобы лицензированный сантехник установил водонагреватель, как это делают многие полисы.

Кроме того, гарантии водонагревателя многих производителей будут аннулированы, если установка не будет выполнена лицензированным сантехником. Производители водонагревателей требуют номер лицензии сантехника для регистрации гарантии на продукт.

Лицензированные сантехники обучены и оснащены для обеспечения правильной установки водонагревателей всех типов – газовых, электрических, резервуарных и безрезервуарных, конденсационных, тепловых насосов и геотермальных. Их навыки и знания охватывают сантехнику, электрику, плотницкие работы, строительные нормы и правила и многое другое. Эта диаграмма от coggle.it показывает, как все это (и многое другое) вступает в игру.

Кроме того, лицензированные сантехники застрахованы, поэтому в случае ошибки ответственность несет водопроводная компания, а не домовладелец. Если вы сомневаетесь в том, застрахован ли сантехник, попросите предъявить доказательство страхового покрытия.

Мы все время видим результаты домашних мастеров-любителей, которые берутся за самую главную работу по сантехническим работам своими руками, когда решают установить водонагреватель самостоятельно. На случай, если вы спросите себя: «Что может пойти не так?» у нас есть отрезвляющий список для вас.

1. Вам действительно нужен новый водонагреватель?

Если вы достаточно уверены в себе, чтобы взяться за такой проект, вы, вероятно, также уверены, что ваш водонагреватель — безнадежное дело. Но не было бы обидно (и пустой тратой денег), если бы вы поставили плохой диагноз и решили заменить водонагреватель, когда проблема заключалась в плохом нагревательном элементе или анодном стержне, который можно было бы заменить? Лицензированные сантехники проводят диагностику, чтобы определить причину проблемы, прежде чем рекомендовать какие-либо действия. Хорошие скажут вам, что лучше — ремонт или замена.

2. Покупка неподходящего размера

Размер относится к емкости бака (галлоны, нагреваемые в минуту для безрезервуарных водонагревателей) и размерам самого нагревателя. Сначала рассмотрим емкость. Большинство домов с 2,5 ванными комнатами и двумя-четырьмя жильцами будут хорошо обслуживаться водонагревателем на 50 галлонов.

В зависимости от того, сколько белья вы стираете и сколько раз принимает душ ваша семья, может потребоваться бак на 60 галлонов или больше. Заплатив немного больше за бак большего размера, вы со временем сэкономите деньги и почти наверняка избавитесь от ненужных разочарований.

В больших домах обычно требуются водонагреватели большего размера или несколько водонагревателей меньшего размера. Мы обслуживаем много домов с тремя и более водонагревателями. Для небольших домов, где живут один или два человека, бака на 30 или 40 галлонов может быть достаточно, но будьте осторожны. Если резервуар слишком мал, он будет работать все время, пытаясь не отставать от спроса, и изнашиваться быстрее, чем должен.

Повышение государственных стандартов эффективности привело к появлению водонагревателей нового поколения, которые стали больше и лучше. Но имейте в виду, как и многие из нас, они прибавили несколько дюймов посередине (сверху и снизу тоже).

3. Водонагреватель установлен в запрещенном месте…

Вам не разрешается устанавливать водонагреватель где угодно. Большинство городов в Соединенных Штатах и ​​​​других странах следуют моделям Международного совета по нормам и правилам (ICC), которые стандартизируют строительные нормы и правила для жилых и коммерческих зданий во всем мире. В Техасе у вас должно быть разрешение на замену или установку водонагревателя, и установка должна быть проверена вашим местным муниципалитетом для обеспечения соответствия нормам.

Международный жилищный кодекс, раздел M2005.2, касается запрещенных мест для газовых и электрических водонагревателей и дополнительных нагревательных устройств, а также описывает стандарты доступности для установки водонагревателя. Например, нельзя устанавливать водонагреватель в комнате, используемой в качестве кладовой. Водонагреватели, установленные в спальне или ванной комнате, должны быть «…установлены в герметичном корпусе, чтобы воздух для горения не забирался из жилого помещения».

4. …или труднодоступное место

В разделе M1305 IRC указаны требования к доступу к водонагревателям и другим приборам в местах, включая чердаки, комнаты и подпольные помещения. Доступ на чердак, например, должен включать отверстие размером не менее 22 x 30 дюймов и ровное пространство для обслуживания водонагревателя размером не менее 30 x 30 дюймов. Должен быть беспрепятственный проход с твердым и непрерывным полом шириной не менее 24 дюймов, ведущий к служебному помещению, которое должно быть не более чем в 20 футах от входа.

Многие водонагреватели, произведенные с 16 апреля 2015 года, стали выше и шире предыдущих моделей. Более высокая эффективность в соответствии с новыми государственными стандартами включает в себя лучшее удержание тепла, что требует большей изоляции вокруг резервуара. Эта дополнительная изоляция может плотно прилегать при установке водонагревателя в некоторых местах.

Рассмотрим популярный водонагреватель Rheem Marathon с пластиковым баком. Модель MR50238 с высокоэффективным электрическим водонагревателем на 50 галлонов имеет ширину 23,5 дюйма — слишком большую для стандарта 22 дюйма. Меньшая модель, модель MR40245 на 40 галлонов, имеет ширину 21,62 дюйма, поэтому, если вы будете очень осторожны, вы сможете подогнать ее. Но хватит ли вам мощности горячей воды?

Если у вас есть старый резервуарный водонагреватель в месте с ограниченным пространством, возможно, вам придется проявить творческий подход, чтобы сделать новый. Предполагая, что вы можете получить бак через отверстие, на чердаке есть много места для установки водонагревателя практически любого размера, но есть еще одна проблема: поднять его на чердак.

Типичный водонагреватель на 50 галлонов весит около 125–150 фунтов, так что это работа не для одного человека. Если доступ на чердак осуществляется по выдвижной лестнице, подъем будет проблемой для большинства людей, а общий вес водонагревателя и людей может быть больше, чем может выдержать лестница. Сантехникам часто приходится поднимать водонагреватели с помощью веревки, чтобы обойти это.

5. Установка водонагревателя без разрешения на установку сантехники

Органы, выдающие разрешения, могут быть довольно привередливыми в отношении соблюдения кодекса. Им нравится посылать инспекторов, чтобы убедиться, что работа сделана правильно, чтобы в будущем она не создавала проблем. Город Грейпвайн, штат Техас, предлагает этот документ, в котором указаны виды работ, требующих от владельца, строителя или подрядчика получения разрешения.

Политика Grapevine аналогична политике Далласа и других муниципалитетов Техаса и других штатов. Обратите внимание, что на некоторые вещи, в том числе конкретное упоминание о получении разрешения на установку водонагревателя, распространяется исключение. В документе поясняется, когда разрешение не требуется (протечки воды, засоры канализации и т. д.), но указывается демонтаж и замена сантехники требует разрешения и проверки после проведения работ.

Многие самодельщики не хотят тратить деньги и возиться с получением разрешения, и — вы можете в это поверить? — некоторые не получают разрешения на улучшение дома, потому что не хотят, чтобы их налоги на недвижимость росли. Когда дом продается, продавец обязан сообщить о любых работах, которые были выполнены, для чего требовалось разрешение. О-о. Независимо от того, как вы ответите на этот вопрос, у вас могут возникнуть юридические проблемы с неразрешенной работой. Также вероятно, что несанкционированная работа аннулирует страховое покрытие домовладельца по любым претензиям, связанным с работой.

6. Неудачная продувка бака воздухом

После того, как вы выполнили предварительные действия, пришло время перекрыть подачу воды к заменяемому водонагревателю. Вы должны слить воду из бака, подсоединив шланг достаточной длины, чтобы он доставал до стока или выводился за пределы дома. Но перед этим обязательно откройте кран с горячей водой на верхнем этаже. Это предотвратит образование вакуума и позволит воздуху попасть в бак, чтобы он мог полностью слиться.

7. Нет дренажного поддона под баком водонагревателя

Все резервуарные водонагреватели для жилых домов в Техасе должны иметь устойчивый к коррозии, водонепроницаемый дренажный поддон, как описано в этом муниципальном кодексе. Кастрюля должна быть на 1,5–2,5 дюйма в высоту и на два дюйма шире, чем новый водонагреватель. Он также должен иметь место для присоединения дренажной трубы, которая проходит снаружи дома и у земли для слива воды в случае выхода из строя бака.

Если старый дренажный поддон достаточно большой, вы можете использовать его, но внимательно осмотрите его на наличие повреждений или коррозии. В зависимости от расположения водонагревателя, сливные поддоны могут быть повреждены в результате падения на них предметов или хранения рядом с ними. Если на вашем чердаке вырвется бак, будь то 40 галлонов или 100, это означает, что в дренажный поддон в спешке стекает много воды. Если дренажная линия слишком мала или засорена, она не сможет справиться с потоком, что приведет к повреждению водой.

8. Отсечки электропитания и газа водонагревателя не видны

Независимо от того, устанавливаете ли вы водонагреватель, работающий на газе или электричестве, нагревать его нельзя до тех пор, пока водонагреватель не будет полностью установлен и заполнен водой. Подача тепла к пустому баку называется сухим обжигом, и это не то, что вы хотите делать. ТЭНы в электрических водонагревателях должны быть погружены в воду, иначе они перегреются и быстро перегорят. Пламя, воздействующее на пустой газовый водонагреватель, может перегреть бак и привести к его растрескиванию.

Чтобы убедиться, что питание отключено, вы должны видеть выключатель с того места, где расположен водонагреватель. Если нагреватель подключен к розетке рядом с водонагревателем или если автоматический выключатель находится в поле зрения, это все, что вам нужно. Если нет, вам нужен замок на блоке выключателя или отдельный электрический выключатель, выключатель или блок разъединения рядом с водонагревателем.

9. Ошибки клапана TPR и выпускной трубки

Как мы уже обсуждали, при установке водонагревателя вы должны убедиться, что клапан TPR работает и что любая горячая вода, которую он выпускает, направляется через выпускную трубку. Вы должны ожидать, что клапан TPR будет время от времени открываться и выпускать воду. Эта вода должна идти либо в переливной бак, либо в канализацию. Некоторым муниципалитетам требуются переливные баки, а некоторые не знают требований местного законодательства.

Существуют стандарты кодов для материалов и установки выпускных труб, о которых не знает большинство сантехников-любителей. Вы никогда не ошибетесь с медной трубой, как показано на этом изображении с сайта профессионалов домашней инспекции, nachi.com. К распространенным ошибкам сливной трубки, которые допускают сантехники-любители, относятся:

  • Слишком короткая сливная трубка — она должна доходить до 6 дюймов от пола или дренажного поддона, чтобы обжигающая горячая вода не попадала на кого-либо или что-либо поблизости. Внизу не должно быть резьбы.
  • Изготовлен из неутвержденного материала – одобренные материалы включают медь, оцинкованную сталь, ХПВХ, нержавеющую сталь или полипропилен. Неразрешенный пластик может расплавиться.
  • Диаметр трубки слишком мал – выпускная трубка не может быть меньше, чем клапан TPR, к которому она подключается, который обычно составляет ¾”. Кроме того, размер трубы не должен уменьшаться ниже соединения с клапаном TPR.
  • Неправильная трасса отвода воды – вода должна идти от отводной трубы к трапу в полу, непрямому приемному устройству отходов (сливному поддону) или направляться по трубопроводу, который выходит за пределы дома. Он не должен подключаться непосредственно к дренажной системе, поскольку обратный поток может загрязнить систему подачи горячей воды. Это должно быть очевидно, но сливную трубку ни в коем случае нельзя закрывать крышкой.

Это краткий список распространенных ошибок разрядной трубки. Эта статья InterNACHI, Международной ассоциации сертифицированных домашних инспекторов, содержит более полное руководство.

10. Плохая техника пайки

Чтобы установить водонагреватель, не обязательно знать, как паять пайку, но это предпочтительнее. Это включает в себя умение пользоваться труборезом и удалять заусенцы с обрезанных концов, флюсовать соединения и равномерно распределять тепло. Вы должны держать горелку в нужном месте, чтобы расплавленный припой стекал в соединение и образовывал водонепроницаемое соединение.

Этот навык может приобрести практически каждый, но многие сантехники-любители, кажется, никогда не учатся этому. В результате они не учитывают нежелательные эффекты тепла от горелки. Тепло, подаваемое на медные трубки, проходит через медь. Если паяное соединение выполнено слишком близко к верхней части водонагревателя, тепло, проходящее через медную трубу, может расплавить погружную трубку или другие пластмассовые детали.

Когда опытные сантехники устанавливают водонагреватель, они отсоединяют патрубки от верхней части баков и выполняют почти все соединения пайкой, в то время как медные линии отсоединяются. При установке окончательного паяного соединения оно должно быть как можно дальше от резервуара, примерно в футе или около того. Если обернуть медную трубу холодной мокрой тряпкой, это поможет сохранить ее прохладной.

11. Выбор материалов

Сантехники-любители, которые хотят избежать пайки, обычно выбирают пластиковые трубы PEX с вставными или вставными соединителями, поскольку они кажутся более простыми в установке. PEX является гибким, поэтому его легче прокладывать вокруг углов и других конструкций. Но его гибкость может быть помехой.

Поскольку трубка PEX не является жесткой, она будет сгибаться, как садовый шланг, когда начинается и прекращается поток воды. Он также расширяется и сжимается при изменении температуры, что заставляет линию PEX двигаться вперед и назад. Это может привести к износу в любом месте, где линия PEX соприкасается с любой твердой поверхностью. PEX должен быть защищен и закреплен по углам и там, где он проходит через структуру, с помощью зажимов для истирания, изоляции труб или другого одобренного защитного материала. Слишком резкий изгиб PEX может привести к тому, что он перегнется, как садовый шланг.

«Простой» процесс подключения также не является надежным. Может быть довольно сложно идеально выровнять пластиковую трубку с соединителем, чтобы она сохраняла плотное соединение, когда поток воды останавливается и начинается. Когда хорошее соединение установлено, его труднее разобрать для ремонта, чем медные соединения. Кроме того, в отличие от меди, PEX также особенно уязвим для ультрафиолетовых лучей и повреждения грызунами.

12. Смешивание металлов

Смешивание металлов при установке водонагревателя может привести к серьезной коррозии, в зависимости от принятых мер предосторожности. Гальваническая коррозия является результатом физического соприкосновения металлов разных типов или их электрического контакта при погружении в электролит. Вода является электролитом, поэтому баки водонагревателя имеют расходуемые анодные стержни, предназначенные для коррозии вместо бака или других металлических частей.

Гальваническая коррозия также может возникнуть при соединении двух сантехнических труб из разных металлов, таких как медь и оцинкованная сталь. Если линии подачи и распределения воды для водонагревателя медные, но водонагреватель имеет ниппели из оцинкованной стали (места подключения сантехники сверху), это приведет к коррозии. Сантехники-самоучки, которые не знают о необходимости использования изолированных, диэлектрических соединителей, настраивают себя на определенную коррозию и нарушают строительные нормы и правила.

13. Отсутствие защиты водонагревателя и подачи электроэнергии/газа

При размещении в месте, где бак может быть задет, привяжите его ремнями или закрепите другим способом. Удар не может опрокинуть нагреватель, полный воды, но он может ослабить фитинги и привести к протечкам. Люди, устанавливающие водонагреватель в районах сейсмической активности, обязаны закрепить его сейсмическими ремнями.

Водонагреватели в гаражах должны быть защищены колесными упорами/бордюрами, блокировочными блоками или другими конструкциями, чтобы предотвратить их столкновение с транспортными средствами.

Газовые и электрические линии также должны быть закреплены на месте. Достаточно плохо споткнуться о газопровод на темном чердаке, но еще хуже, если вы ослабите соединение и вызовете утечку газа. Используйте кабелепровод для защиты электрических линий. Хотя это и не требуется на чердаках, рекомендуется закрепить электрические линии внутри кабелепровода в местах, где есть пешеходное движение. Электрическая проводка по всей цепи должна иметь правильный калибр, соответствующий требованиям водонагревателя.

14. Вакуумные выключатели и автоматические запорные устройства

Сантехнические правила требуют, чтобы вакуумные предохранительные клапаны на водонагревателях с нижней подачей воды предотвращали обратный сифон из бака в случае внезапного падения давления в водопроводе. Это может произойти, когда пожарные промывают гидранты или перерезают водопровод. Такая же опасность существует в домах с колодезной водой, если водяной насос выходит из строя. Вакуумный прерыватель пропускает воздух, чтобы сломать сифон.

При опорожнении бака может произойти сухое горение, повреждение бака газового водонагревателя или перегорание ТЭНов в электрических водонагревателях.

Автоматические запорные клапаны должны быть установлены на случай протечки водонагревателя и невозможности слива из дренажного поддона. Если бак выходит из строя и быстро опорожняется, могут произойти две вещи: 1) вода будет продолжать проходить через бак в переливной лоток, пока не выльется через край, и 2) пустой бак перегреется и выйдет из строя. Запорный клапан должен быть установлен для отключения электричества и воды.

15. Неправильная вентиляция

Правильная вентиляция газовых водонагревателей необходима для безопасности каждого в вашем доме. При правильной вентиляции естественная тяга втягивает дымовые газы вверх по гриппу и выбрасывает их в воздух снаружи. Дымоходная труба должна иметь небольшой шаг ¼ дюйма на погонный фут, как показано на этой иллюстрации InspectApedia.com. Это гарантирует, что угарный газ и другие токсичные газы выводятся наружу и не могут накапливаться в доме.

Вы можете проверить наличие обратной тяги при гриппе, используя дымовую палочку или чиркнув спичкой рядом с вентиляционным колпаком в верхней части водонагревателя. Если дым не поднимается через вентиляционное отверстие, что-то не так. Найдите лицензированного сантехника, чтобы исправить это.

Кроме того, убедитесь, что газовые водонагреватели находятся на расстоянии от стен и предметов хранения, чтобы обеспечить хороший поток воздуха для горения и держать нагреватель на безопасном расстоянии от горючих материалов. Международный жилищный кодекс, раздел M1306, предписывает расстояния в местах расположения в готовых и незавершенных помещениях, как и инструкции по установке производителя водонагревателя.

Другие соображения перед покупкой и установкой водонагревателя

Лицензированные специалисты по сантехнике продают водонагреватели профессионального уровня, в отличие от продуктов потребительского класса, предлагаемых населению в крупных магазинах. В продуктах потребительского класса нет ничего плохого, но вы должны знать о различиях, включая установку, обслуживание, запасные части и гарантии, чтобы принять обоснованное решение. Вот сравнение сопоставимых продуктов Rheem профессионального и потребительского уровня.

.
Профессиональный уровень Потребительский сорт
Латунный дренажный клапан Пластиковый дренажный клапан
Газовый клапан с металлическим корпусом Газовый клапан с пластиковым корпусом
Использует традиционную термопару для контроля потока газа) Использует менее надежный вариант термобатареи
Доступно обновление до дополнительного анодного стержня Обновление недоступно
Долговечные нагревательные элементы из нержавеющей стали в электрических водонагревателях Медные нагревательные элементы с меньшим сроком службы в электрических водонагревателях
Дилер Rheem соблюдает гарантию, которая распространяется на все детали, бак и работу. Работу выполняет сотрудник дилера-продавца. Дилеры Rheem не соблюдают гарантию. Гарантийные работы должны выполняться подрядчиками, нанятыми крупной продающей компанией. Эти подрядчики плохо оплачиваются, поэтому вы получаете менее квалифицированных технических специалистов, и вам, возможно, придется ждать обслуживания несколько дней.
Установка включена в цену обогревателя Установка оплачивается дополнительно и часто не требует больших затрат; Вы можете в конечном итоге заплатить больше, когда нагреватель установлен.
Оригинальные запасные части можно приобрести у дилера Rheem Запасные части необходимо приобретать через компанию по продаже больших коробок

Итак, спросите себя, действительно ли вы экономите деньги, когда идете в крупный магазин, чтобы купить, а затем установить водонагреватель самостоятельно. Вы можете удивиться, узнав, что часто это обходится вам дороже.

ЗАКЛЮЧЕНИЕ

Установка водонагревателя – это не обычный проект «сделай сам». Вы должны обладать сантехническими, электрическими, отопительными, вентиляционными и столярными навыками, знать государственные и местные строительные нормы и правила, получить разрешение на проведение работ и договориться с вашим муниципалитетом о проверке работ.

Несоблюдение сантехнических правил может подвергнуть вас значительному физическому, финансовому и юридическому риску. Когда у вас есть лицензированный сантехник, устанавливающий водонагреватель, водопроводная компания берет на себя риск и имеет страховку для его покрытия. Если вы выполняете неразрешенную работу, вы подвергаете себя юридической опасности и можете аннулировать страховое покрытие домовладельца, связанное с работой.

Все водонагреватели рано или поздно выходят из строя, но вы можете избежать серьезных поломок, наняв лицензированного сантехника, а не занимаясь этим самостоятельно. Вы избежите 15 распространенных ошибок, которые допускают сантехники-самоучки при установке водонагревателя, получите водонагреватель более высокого качества и, скорее всего, сэкономите деньги в долгосрочной перспективе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
