Какие бывают вентиляционные трубы: 7 советов, какие трубы для вентиляции в частном доме выбрать
Трубы для вентиляции: разновидности и особенности устройства
Содержание:
- Виды используемых материалов
- Особенности материалов для вентиляционных труб
- Варианты установки воздуховодов
Вариантов исполнения воздуховодов может быть множество, так как сегодня трубы для вентиляции изготавливаются помимо металла ещё и из пластика. Каждый из материалов обладает индивидуальным набором свойств, благодаря чему в зависимости от совокупности условий вентиляционная система может несколько улучшить или ухудшить свою производительность.
Виды используемых материалов
Выбор воздуховодов зависит от ряда параметров, среди которых: назначение помещения, необходимая скорость передвижения воздушной среды, наличие вредных веществ. Трубы для вентиляции изготавливаются из различных материалов, некоторые из них имеют специальные покрытия, что позволяет противостоять негативному воздействию химикатов (при использовании в промышленности), перепадов температур, преждевременному износу. В зависимости от типа материала трубы подразделяются на:
- Оцинкованные.
- Полимерные, в свою очередь, существуют двух типов:
- полиэтиленовые трубы для вентиляции;
- полипропиленовые.
- Гофрированные также различаются по типу:
- стальные;
- алюминиевые.
к содержанию ↑
Особенности материалов для вентиляционных труб
Вытяжные трубы для вентиляции являются одной из основ, на которых построена работа всей системы. Прежде использование стальных воздуховодов являлось стандартным решением для любых типов помещений: жилых и производственных. Но сегодня появляются всё новые материалы, среди них полипропилен и полиэтилен (параметры для их получения несколько сходны). Также в ряде случаев наиболее удобным решением является труба гофрированная для вентиляции.
Если ещё недавно гибкие воздуховоды на основе алюминия устанавливались повсеместно в случае необходимости, то с появлением на рынке стальных гофрированных труб их популярность несколько снизилась. По своей конструкции оба варианта сходны, но стальная гофра труба для вентиляции обладает повышенной жаропрочностью и способны выдерживать температуру до 900о, что в значительной мере расширяет её возможности. Такой материал имеет ряд преимуществ:
- меньший вес;
- гибкость, что позволяет производить установку на сложных участках;
- эстетичность;
- трубы менее склонны к накоплению статического заряда.
Гибкие трубы имеют круглое сечение, что не мешает их соединению с прямоугольными воздуховодами посредством переходников. Недостатком алюминия в качестве основы для гофры является повышенная теплопроводность, благодаря чему выпадает конденсат в трубе вентиляции. Гофрированные воздуховоды имеют менее продолжительный срок службы в сравнении с прочими видами, а наличие влаги дополнительно сокращает его. Поэтому, выбирая гибкие вентиляционные каналы, следует в первую очередь принять во внимание конфигурацию помещения.
Трубы оцинкованные для вентиляции применяются в этих целях уже долгое время. Они могут быть круглого и прямоугольного сечения. Применяются как в промышленных помещениях, так и в жилых домах. Но в последнем случае их установка обычно себя не оправдывает. Во-первых, громоздкие конструкции не всегда свободно умещаются на небольших площадях жилых домов, во-вторых, шумовой эффект в таких воздуховодах будет значительно выше.
Альтернативой для обустройства эффективной циркуляции воздушных потоков являются трубы для вентиляции пвх. Их пропускная способность намного выше благодаря более гладким стенкам.
Особенностью данного материала является также скрадывание лишнего шума, что позволяет экономить на шумоизоляционных материалах. Существует ещё одни вид воздуховодов – трубы полипропиленовые для вентиляции. Благодаря своим характеристикам часто используются в промышленных помещениях с агрессивной средой, так как обладают способностью противостоять воздействию паров органических и неорганических кислот.
к содержанию ↑
Варианты установки воздуховодов
При выборе вентиляционных каналов учитывается тип помещения, его размеры и функциональные возможности. На стадии проектирования системы вентиляции производственного цеха учитываются огнеупорные свойства труб и устойчивость к воздействию различных вредных веществ.
В этом случае не придётся экономить на пространстве, так как площадь помещения позволяет установить практически любой тип трубы. Именно поэтому выбираются жестяные трубы для вентиляции.
Чем больше площадь сечения, тем меньший будет шумовой эффект в этом случае. Снизить вероятность образования “завихрений”, что приводит к дополнительному шуму в трубах, можно, если постараться избегать частых поворотов и необходимости установки колен, а также переходов от одного диаметра к другому. Трубы и фитинги для вентиляции подбираются с учётом материала. Различные переходники, тройники и прочие разветвители (именно они и называются фитингами) помогают соединить трубы разных ферм и сечений.

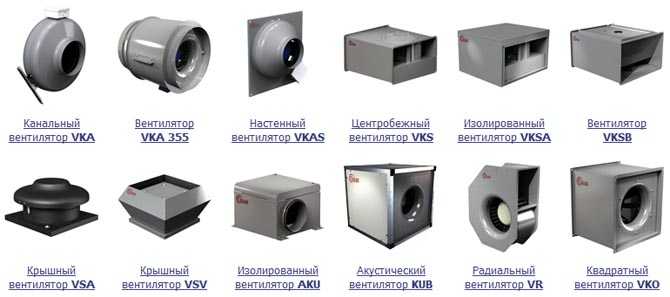

При установке вытяжных вентиляторов на входе вентиляционного канала требуется монтаж переходника, если выбран тип трубы с прямоугольным сечением. Это объясняется тем, что вентиляторы обычно оснащены креплением круглого сечения.
Установка прямоугольных воздуховодов в жилых помещениях будет более подходящим решением, так как при этом можно сэкономить пространство, расположив трубу таким образом, чтобы длинная её стороны была параллельна потолку. Круглые вентиляционные каналы требуют больше места, что значительно снизит высоту помещения.
Среди разнообразия вариантов исполнений воздуховодов существует сэндвич труба для вентиляции. Она представляет собой двухконтурное изделие, которое состоит из двух труб с разными диаметрами. Меньшая из них вложена в трубу с большим диаметром, а свободное пространство между ними изолируется негорючим материалом.
Такое решение экономит время и силы при дополнительном монтаже изоляции воздуховодов, так как здесь уже имеется заложенный при производстве трубы изоляционный материал. Но сэндвич трубы чаще применяются для отведения дыма от каминов и котлов. Однако это объясняется свойствами и особенностями конструкции, что вовсе не мешает при необходимости заложить при проектировании вентиляционной системы такие воздуховоды. Но следует быть готовым, что подобное решение будет стоить дороже, так как стоимость включает в себя расход материала на двухконтурное исполнение трубы, а также наличие изоляции.
Установка вентиляционной трубы — СтройМетПроект
Дома хочется чувствовать себя уютно, и чтобы создать комфортную атмосферу, необходимо позаботиться о следующем: утеплении, крепких стенах, надежной крыше и качественной вентиляции. Если вы построили теплый дом из натурального камня, который простоит века, но не сделали там вентиляцию, жить в нем будет очень неудобно. Отсутствие или недостаточность вентилирования приводит к порче отделки, несущих конструкций и появлению заболеваний у жильцов. В этой статье мы расскажем, как провести грамотную установку вентиляционной трубы в частном доме и городской квартире.
В частном доме вопрос вентилирования жилых и технических помещений стоит на первом месте. По возможности его следует решить до наступления холодов, чтобы скопившийся за зиму на стенах и окнах конденсат не нанес ущерба. Для этого нужно правильно выбрать и установить воздуховод.
Выбор воздуховода
Прежде всего необходимо подобрать воздуховод. В зависимости от материала, из которого он сделан, меняются эксплуатационные характеристики. Самое важное в этом деле – правильно рассчитать размер и выбрать типа трубы, а справиться с монтажом не составит труда.
Выбор надо осуществлять с учетом положений соответствующего СНиП, в котором говорится, что вентиляционные трубы должны оперативно удалять отработанный воздух из помещений. Чтобы сделать это возможным, надо рассчитать длину и диаметр воздуховодов, отталкиваясь от площади помещений, их назначения и т.д. Например, в кухне воздух загрязняется быстрее, следовательно, его нужно быстрее выводить наружу. А вот в прихожей или гостиной замещение можно сделать помедленнее.
Воздуховоды могут быть изготовлены из кирпича, оцинкованной стали, нержавейки, алюминия или высокопрочного пластика. У каждого из материалов есть свои достоинства и недостатки. Однако какой бы вид вы ни выбрали, труба должна быть прочной, долговечной, невосприимчивой к атмосферным переменам и температурным перепадам.
При выборе также можно отталкиваться от сложности установки воздуховода и стоимости его последующего обслуживания. Серьезных отличий в технологии установки различных видов труб нет, и монтаж по большей части различается лишь формой и размерами выходного отверстия для трубы, которое необходимо проделать в стене, перекрытии или кровельном пироге.
Установка вентиляционных труб в частном домеУстанавливать воздуховоды на крыше можно как при возведении дома, так и после того, как он уже был сдан в эксплуатацию. Способ, описанный ниже, подойдет для устройства вентиляции в многоэтажных и частных домах в 2-3 этажа. Для этого вентиляционные каналы необходимо делать в несущих стенах во время их строительства. Выходное отверстие трубы должно располагаться выше коньковой балки на 50 см или больше. Это не позволит завихрениям на поверхности крыши нарушать тягу внутри. Чтобы вентиляционный канал функционировал наиболее эффективно, разместите его в центральной части дома
Материалом для строительства вентиляционной шахты был выбран полнотелый красный кирпич. Он обладает хорошими теплоизоляционными характеристиками, прочностью и долговечностью. Для снижения вероятности чрезмерного охлаждения воздуховода в зимнее время кладка вентиляционной трубы должна производиться не меньше чем в 2,5 кирпича. Если сделать толщину станок небольшой, то, вместо того, чтобы выводить отработанный воздух из помещения, воздуховод начнет втягивать холодные воздушные массы внутрь.
Полезный совет: Чтобы воздушные массы передвигались беспрепятственно и могли перетекать из комнаты в комнату, оставьте между полом и дверным полотном небольшой просвет в 2 см. Также для этой цели можно сделать специальные переточные отверстия. Смотрятся они довольно эстетично, и вы можете подобрать решетку или вставку в соответствии с дизайном интерьера.
Если дом уже построен, то чтобы проложить в нем вентиляционные трубы, используйте полимерные либо металлические изделия. Монтаж можно проводить через проем в стене или вывести трубу прямо через кровлю.
Последний способ отнимет больше сил и времени, однако даст более качественный результат. Имейте в виду, что вам придется удалить честь кровельного пирога, а потом все очень тщательно заизолировать. Для снижения трудоемкости работы можно воспользоваться готовыми узлами прохода, изготовленными из высокопрочного пластика. Выведение трубы через крышу может понадобиться для проветривания чердачного помещения, обустройства вентиляционной системы канализации и общего проветривания всех жилых и технических помещений в доме.
Монтаж вентиляционных труб:
- Выберите место, где будет располагаться воздуховод. При этом учитывайте предписания СНиП и конструктивные особенности изделия.
Сделайте разметку, нанеся контуры формы сечения трубы. - Вырежьте в перекрытии проем по разметке.
- Аналогичное отверстие сделайте в теплоизоляции, гидроизоляции и остальных слоях кровельного пирога. Не надо резать все сразу – работайте с каждым слоем по отдельности, чтобы все получилось аккуратно.
- Сделайте разметку расположения проходного узла и просверлите несколько отверстий, через которые он будет закреплен шурупами или саморезами.
- Уложите уплотнительную резиновую прокладку, промазав ее с тыльной стороны атмосферостойким герметиком.
- Установите узел на прокладку и зафиксируйте его.
- Вставьте в узел трубу, тщательно скорректировав ее вертикальность при помощи строительного уровня.
Многие вместо готового узла предпочитают использовать резиновую манжету. Она надежно защищает конструкцию от проникновения влаги и мусора, поскольку очень плотно прилегает к трубе.
Если вы не хотите дырявить кровлю или просто нет необходимости выводить вентиляцию через нее, можно пустить трубу через отверстие в стене.
Как вывести вентиляцию через стену:
- Сделайте разметку на стене в месте выхода трубы. Диаметр отверстия должен быть немного больше сечения воздуховода.
- Вырежьте контуры по намеченной линии, держа перфоратор строго горизонтально, чтобы не получилось перекосов.
- Выбейте вырезанную части стены молотком или зубилом, удаляя его по частям.
- В полученное отверстие просуньте трубу и заполните пространство между стеной и воздуховодом монтажной пеной.
- Когда пена засохнет, удалите излишки при помощи канцелярского ножа.
- Зашпаклюйте место выхода труба из стены снаружи фасадной штукатуркой, а изнутри – стартовой.
- На оба выхода трубы прикрепите саморезами пластиковые решетки – они не позволят проникнуть внутрь мелким грызунам, насекомым и мусору.
- Если нужно, нарастите трубу до необходимой длины, фиксируя ее к стене при помощи металлических хомутов.
Как видите, в креплении вентиляционных труб нет ничего сложного, и с этой работой можно справиться даже без специфической техники и профессиональных навыков. Но как быть жильцам городских квартир в многоэтажных домах? Там нет возможности продырявить крышу и собственноручно прикреплять трубы к фасаду. Об этом мы расскажем в следующей главе.
Установка вентиляционной трубы для вытяжки в квартире
В любой квартире самым «нуждающимся» в вентиляции местом является кухня, поскольку именно там постоянно образуются испарения, запахи, собираются все члены семьи. Для этого над плитой многие устанавливают вытяжки. С выбором вытяжки справиться несложно, но что делать, если вентиляционный канал расположен довольно далеко от плиты? Если установить вытяжку не над плитой, от нее не будет никакого толку. Подобные ситуации встречаются довольно части, и решить проблему помогают трубы для вытяжек.
Вентиляционный канал в квартире помогает быстро вывести отработанный воздух наружу. В случае с неудобной планировкой на кухне единственным верным решением будет соединение вентиляционных труб с выходом вытяжки и вентиляционным «окошечком».
Полезно знать: Специалисты не советуют ставить плиту и вытяжку над ней напротив вентиляционного канала, поскольку для выведения отработанного воздуха в этом случае потребуется труба большой длины. Прокладывать ее придется под потолком, что выглядит не совсем эстетично, да и обслуживание будет труднее. Такая труба обойдется дороже, будет хуже справляться с поставленной задачей и производить больше шума. Если есть возможность, размещайте плиту с вытяжкой прямо под вентиляционным проемом в стене.
Выбираем трубу
Трубы для вытяжек бывают пластиковые и гофрированные. Предлагаем рассмотреть особенности каждого вида, чтобы подобрать оптимальный вариант для своей кухни. Так, пластиковые трубы могут быть круглыми или с прямоугольным сечением. Первые обеспечивают наименьшее сопротивление воздуха, следовательно, они более эффективны по сравнению с прямоугольными аналогами. Однако прямоугольные изделия красивее смотрятся в интерьере, сливаясь со стенами и мебелью. Их можно проложить под самым потолком в углу или поверх кухонного гарнитура.
Преимущества пластиковых труб для вытяжки:- полное отсутствие шума при работе вытяжки;
- малое сопротивление у круглых изделий;
- высокая эстетичность;
- гладкая внутренняя поверхность не покрывается жиром и грязью;
- долговечность.
Чтобы воздух перетекал по трубам плавно и легко, необходимо знать, как соединить вентиляционные трубы. Для этого вместе с самими воздуховодами сразу приобретайте фурнитуру для крепления и стыковки.
Гофрированные вентиляционные трубы стоят дешевле пластиковых, и этому есть ряд естественных причин. Во-первых, гофра может порваться или треснуть от случайного удара. Во-вторых, со временем на внутренней ребристой поверхности скапливается жир и грязь от готовки. В-третьих, выглядят такие трубы не очень эстетично и могут пошатнуть целостность дизайна. Конечно, их можно спрятать в гипсокартонный короб, но это дополнительные временные и финансовые затраты.
Есть у гофрированных труб и достоинства. Самым главным из них является элементарность монтажа. Чтобы установить такой воздуховод, вам нужно лишь прикрепить один выход к вытяжке, а второй – к каналу. Фиксация обеспечивается за счет металлических хомутов для вентиляционных труб, стягиваемых болтами.
Полезный совет: Поскольку все вытяжки имеют квадратный выход, а все гофрированные трубы круглые, сразу приобретайте соответствующий переходник с квадратного на круглое сечение. А чтобы обеспечить быстрое выведение отработанного воздуха, можно купить трубу большего диаметра, чем выход вытяжки.
Еще один приятный момент работы с гофрой – можно обойтись одним цельным куском. Труба легко растягивается, при этом не образуются резкие изгибы, способные серьезно нарушить плавность течения воздуха. Стоят такие изделия в разы меньше, чем пластиковые трубы.
Как спрятать трубу от вытяжки?
Какую бы вентиляционную трубу в доме вы ни установили, желательно, чтобы она не портила своим присутствием интерьер. Обычно в квартирах воздуховоды от вытяжек прокладывают поверх подвесных шкафчиков или возле потолка, но есть более интересные и действенные способы отвлечь от них внимание.
Если стены кухни окрашены яркой краской, вентиляционную трубу можно также сделать соответствующего цвета. В некоторых случаях с ее помощью можно подчеркнуть насыщенность тонов, например, если в фиолетовой кухне установлена ярко-желтая вытяжка с такой же трубой. Для тех же, кто предпочитает менее вызывающие сочетания, подойдет оклейка трубы обоями или сокрытие их в пластиковом коробе. Последний вариант используют очень часто в помещениях с подвесными потолками. Весит он немного, поэтому конструкцию можно крепить к самому потолку.
Вентиляционную трубу можно превратить в эффектный элемент интерьера, обшив ее гипсокартоном. В листы можно вставить светильники или светодиодную ленту, которая даст красивую дополнительную подсветку рабочей зоны.
Установка вентиляционной трубы в частном доме отнимет больше времени и средств по сравнению с работой в квартире, однако сама специфика монтажа не слишком сложна в обоих случаях. С такой работой под силу справиться любому хозяину без посторонней помощи.
Что такое сантехнический вентиль и для чего он нужен?
Кредит: Чад Джонстон (CC BY-NC-ND 2.0)
Внутренняя сантехника является важным компонентом каждого дома. Без него, ну, все стало бы грязно. Некоторые водопроводные системы содержат больше, чем трубы и смесители. Когда возникают проблемы, может показаться, что что-то «не так с трубами», но ваши вентиляционные отверстия также могут вызывать некоторые из наиболее распространенных проблем.
Давайте рассмотрим, что такое вентиляционные отверстия, какие проблемы они могут вызвать и как их исправить, чтобы поддерживать вашу водопроводную систему в идеальном состоянии.
Вентиляционная труба или вентиляционная труба регулирует давление воздуха в водопроводной системе вашего дома. Их можно сравнить с дренажными трубами, которые удаляют отходы и воду из вашего дома; вентиляционные отверстия удаляют газ и запах из вашего дома. Это также обеспечивает доступ свежего воздуха в систему, что улучшает дренаж труб и поток воды.
Вентиляционная труба представляет собой вертикальную дренажную линию, которая проходит через крышу вашего дома и выходит наружу. Проточная вода не проходит через сантехнический вентиль. Он соединяется с вашим основным вентиляционным отверстием на крыше, позволяя газам выходить и поддерживать надлежащее давление в водопроводной системе вашего дома.
Зачем нужен вентиляционный канал?
Сантехническая система предназначена для эффективного удаления отходов и воды из дома. Дренажная и вентиляционная системы работают вместе, чтобы это произошло. Ваши дренажные трубы переносят отходы в городскую канализацию или септики. Вентиляционные трубы обеспечивают попадание свежего воздуха в дренажные трубы, чтобы вода могла стекать из унитаза, раковины или душа во время использования.
Когда эти системы не сбалансированы, они работают друг против друга, вызывая различные проблемы с сантехникой в вашем доме. Со временем устранение этих проблем может оказаться дорогостоящим, если их игнорировать.
Каковы общие проблемы с сантехническими вентиляционными трубами?
Если в вашем доме не было сантехнического вентиляционного отверстия, в ваших дренажных трубах возникло бы давление, что могло вызвать всевозможные проблемы, такие как:
- Булькающие звуки в ваших трубах и стоках
- Низкий расход воды из кранов
- Стоячая вода в раковине, душе и ванне
- Медленный слив воды в раковине, душе и ванне
- Запах нечистот, тухлых яиц или другие неприятные запахи
Несмотря на то, что вы можете прочистить то, что кажется забитым сливом, самостоятельно, если проблема вызвана забитым вентиляционным отверстием, это гораздо сложнее исправить самостоятельно.
Чем дольше существует проблема с забитым вентиляционным отверстием, тем больше грязи, мусора и отложений может скапливаться в ваших трубах, вызывая еще больше проблем с сантехникой в будущем. Возможно, вам даже придется заменить трубы, если эта проблема не будет решена.
Вы можете попытаться починить медленно текущую канализацию с помощью очистителя канализации, сантехника или шнека. Эти методы могут не устранить закупорку вентиляционного отверстия. Это не будет иметь значения в долгосрочной перспективе. Вы можете подумать, что, поскольку ваша вода снова течет или вы не видите никаких проблем, она исправлена до тех пор, пока через несколько месяцев снова не произойдет резервное копирование в вашей кухонной раковине или душе.

Пусть А.Б. Может исправить проблемы с сантехническим вентиляционным отверстием
Не чините это самостоятельно, если вы подозреваете, что причиной ваших проблем с сантехническим оборудованием может быть вентиляционное отверстие.
Позвонить А.Б. Сегодня можно позвонить по телефону 913-383-3100, чтобы запланировать визит в сервисную службу.
Позвольте нашим опытным сантехникам диагностировать любые проблемы с вентиляцией. Они смогут исправить это раз и навсегда, давая вам уверенность в том, что сантехника в вашем доме не столкнется с какими-либо проблемами в будущем. А.Б. May techs — ваши специалисты по сантехнике в Канзас-Сити.
Что такое вентиляционные отверстия и почему они важны?
Большинство домовладельцев имеют довольно хорошее представление о том, как функционируют основные элементы сантехники в их доме. Они могут знать, как прочистить простой сливной засор или даже заменить один или два нечетных приспособления. Но есть несколько аспектов домашней сантехники, которые остаются немного экзотическими и необъяснимыми даже для бесстрашного мастера.
Зачем, например, эти вентиляционные отверстия на крыше? Опытный наблюдатель мог бы объяснить, что они каким-то важным образом связаны с водопроводом, но спросите, какую роль они выполняют, и вы, скорее всего, получите множество (возможно, неточных) ответов.
Что такое сантехнический вентиль?
Вентиляционное отверстие представляет собой не более чем трубу, которая проходит от сантехнического прибора вверх через крышу дома. Посмотрите на крышу любого жилого дома, и вы, как правило, сможете заметить эти вентиляционные отверстия. Проще говоря, эта труба позволяет стравливать давление воздуха из водопроводной системы. Вопреки тому, во что верят многие люди (и вопреки тому, что могут сказать вам многие самодельщики), его основная цель НЕ состоит в том, чтобы пропускать воздух в трубы. Если вы остановитесь на мгновение, чтобы подумать об этом, все стоки в доме открыты. У воздуха нет проблем с попаданием в трубы, чтобы помочь гравитации протолкнуть воду через сантехнику.
Проблема, однако, в давлении. Без вентиляционного отверстия, позволяющего стравливать давление из водопроводной системы, вредные канализационные газы могут накапливаться и затруднять эффективное движение воды по трубам. Забитый сантехнический вентиль создает проблемы не потому, что не пропускает воздух, а потому, что не выпускает его наружу.
Вентиляционные клапаны, ловушки и всасывание
Когда вода стекает по канализации, воздух и гравитация совместно проталкивают ее по трубам. Однако они слишком хорошо справляются со своей задачей. Большинство водостоков в здании имеют какую-либо ловушку, которая создает нижнюю точку водостока, которая остается заполненной водой после опорожнения резервуара. Целью этой ловушки является предотвращение попадания вредных канализационных газов через канализацию в дом, где они могут вызвать заболевания у жильцов. Если ловушка заполнена водой, канализационные газы блокируются внутри трубы.
Но без вентиляционного отверстия за сливом, позволяющего воздуху выходить, когда вода проталкивается через сифон, внутри трубы образуется эффект всасывания, и слишком много воды попадает в канализационную линию. Это часто оставляет ловушку только наполовину заполненной, что позволяет этим опасным газам проникать в дом. Поэтому правильно функционирующая вентиляция имеет решающее значение для исправной водопроводной системы.
Моя вентиляция заблокирована. Что теперь?
К сожалению, вентиляционные отверстия слишком часто забиваются. На открытом воздухе они делают привлекательные гнезда для птиц и грызунов, а также могут забиваться листьями или другим мусором. Когда вентиляционное отверстие блокируется, это позволяет газам накапливаться внутри вентиляционного отверстия, что в конечном итоге оказывает давление на водопроводную систему. В какой-то момент трубы будут настолько забиты водой и газом, что ничто уже не сможет по ним двигаться.
Вот несколько характерных признаков забитого вентиляционного отверстия:
- Булькающие звуки из канализации.
- Стоячая вода в раковине или ванне.
- Медленный слив в ванной или на кухне.
- Запах сточных вод из канализации.
