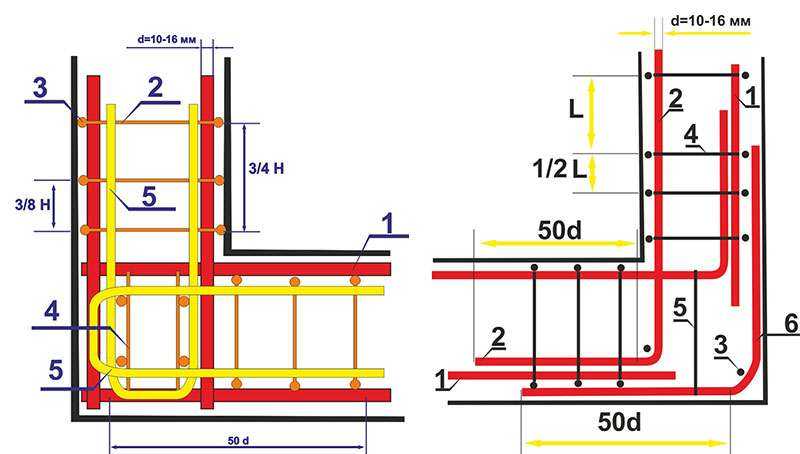

Каркас для ленточного фундамента: Схема армирования ленточного фундамента: арматурный каркас своими руками

alexxlab 0 Комментариев

Содержание

выбор, инструкция по работе со столбчатым и ленточным типами, советы

Содержание

  • Основные критерии выбора арматуры для возведения фундамента
  • Важные моменты, которые необходимо знать при выборе арматуры
  • Как самому армировать столбчатый фундамент?
  • Как самому армировать ленточный фундамент?
  • Залог успешного создания арматурного каркаса

Как ни один человек не обходится без своего скелета, так и фундамент не сможет выполнять свои функции без качественно выполненного армирования. Сравнение это не случайно. Арматурный каркас для фундамента – это и есть его надёжный “скелет”, правильно выполнив который, можно обеспечить основанию необходимую прочность и стойкость, а также долговечность. Не обязательно обращаться к специалистам, чтобы изготовить его – с этим заданием может вполне справиться каждый из нас, стоит только захотеть.

к содержанию ↑

Основные критерии выбора арматуры для возведения фундамента

Армирование фундамента нужно в первую очередь для предотвращения его скорого разрушения и обеспечения его долговечности. “Правильный” материал для армирования, благодаря которому основание дома простоит не один десяток лет, должен соответствовать чётким требованиям и стандартам. Он должен быть обязательно коррозиеустойчивым, обладать высокой прочностью, усталостной долговечностью и пластичностью, хорошо сцепляться с бетоном. Кроме того, для укрепления фундаментов используется данный материал определённого диаметра и класса.

Существующая на современном рынке стройматериалов арматура бывает двух разновидностей – металлическая и неметаллическая. Первую изготавливают из особой стали горячего (стержневая) или холодного (проволочная) проката. Неметаллическую ещё называют композитной, так как она производится из волокон стекла, базальта, углерода или арамида с использованием термопластичной или термореактивной полимерной пропитки. В отечественном строительстве первый вид арматуры используется чаще, чем второй, ввиду сравнительно недавнего внедрения последней. Поэтому лучше выбирать “проверенный” вариант.

Рифлёная арматура

По способу формирования различают проволочную, стержневую и канатную арматуру. Её поверхность может быть либо гладкой, либо рифлёной (с периодическим профилем). Для возведения фундаментов используются именно стержни с ребристой поверхностью, так как они позволяют прочнее сцепиться с бетоном. Круглая гладкая арматура служит в основном конструктивным элементом, её диаметр должен быть меньше, чем у профилированной.

Следующий параметр, который необходимо чётко знать при выборе арматуры – её толщина, или диаметр. Он может во многом определить прочность арматурного каркаса и, следовательно, фундамента в целом. Толщина арматурных прутьев обычно зависит от вида почвы и предполагаемой нагрузки на фундамент. Чаще всего используются изделия диаметром 8-16 мм, но лучше выбирать не менее 10 мм.

Вид арматуры будет зависеть также от того, где именно она будет использоваться. Так, для предотвращения возникновения вертикальных трещин используется продольная, для наклонных – поперечная. По назначению и сферам применения различают также такие разновидности строительной арматуры:

  • рабочая – применяется для снижения внешних нагрузок и уменьшения напряжения, которое оказывает блочная масса;
  • распределительная – как видно из названия, используется для распределения нагрузки и сохранения устойчивости рабочих стержней;
  • хомуты – защищают бетонную конструкцию от появления трещин у опор, а также применяются для связки стержней в арматурном каркасе;
  • монтажная – необходима для сборки арматурного “скелета”, поддерживает стальные прутья при бетонировании в нужном положении; производится в виде каркаса, конструкции или сетки;
  • штучная – также применяется при сборке каркаса, но при том условии, что объём работы невелик.

Арматура для фундамента

к содержанию ↑

Важные моменты, которые необходимо знать при выборе арматуры

Внимательно ознакомившись с характеристиками материалов для арматурного каркаса будущего фундамента, можно смело совершать их закупку. Но и здесь не обойтись без некоторых тонкостей. Прежде чем выбирать и покупать арматуру, следует предусмотреть несколько важных моментов. Вовремя обратив на них внимание, вы не ошибётесь с выбором и точно сможете создать крепкий и долговечный “костяк” вашего фундамента.

  1. Тип грунта и вес будущего строения. Эти параметры нужно знать, чтобы рассчитать нагрузку на фундамент и, следовательно, выбрать нужную вам арматуру. Если планируется постройка деревянного дома на устойчивой почве, то подойдёт арматура толщиной 10 мм; соответственно, для тяжёлых зданий и слабого грунта потребуется более основательная (от 14 до 17 мм в диаметре). Эти требования касаются продольных, нижних и верхних частей каркаса; поперечные же могут быть немного тоньше.
  2. Тип будущего фундамента. От того, какое основание для будущего дома или иной постройки планируется возвести, будет зависеть и тип арматуры. Так, например, для столбчатой основы подойдут прутья диаметром 10 мм, а для ленточной или монолитной – более толстые. Хотя, как показывает практика, десятимиллиметровых будет достаточно и в этом случае.
  3. Расчёт количества и стоимости арматуры. Здесь необходимо принять во внимание не только вышеописанные параметры (тип грунта, тип фундамента и т. д.), но и размеры будущего строения, для столбчатого фундамента – количество столбов. Также не лишним будет узнать цены на арматуру, чтобы заранее рассчитать сумму, которую придётся отдать за неё.

к содержанию ↑

Как самому армировать столбчатый фундамент?

Основное преимущество столбчатого фундамента состоит в том, что его можно ставить абсолютно в любых климатических условиях, даже на самых неблагоприятных почвах. Основной же его недостаток – к тяжёлым домам, а также к постройкам, имеющим подвалы, применить его нельзя. Если же планируется строительство дома с щитовыми, рублеными или каркасными стенами без цокольного этажа или подвала, то столбчатое основание – это один из лучших вариантов. К тому же, технология его армирования не является такой уж сложной.

Армирование столбчатого фундамента

Для укрепления столбчатого фундамента потребуется арматура с ребристой поверхностью. Рифлёная поверхность обеспечивает хорошее сцепление с бетонной массой. Перед началом работы её необходимо очистить от грязи и пыли. Арматурный каркас для фундамента столбчатого типа обычно скрепляется на его углах.

Первый этап – это подготовка арматурных прутьев. Потребуется 4-6 длинных десятимиллиметровых стержней с рифлёной поверхностью и несколько более тонких, шестимиллиметровых. Если же столбы узкие, можно обойтись двумя прутами. Длина их должна быть примерно на 10-15 см короче самих столбов – это нужно для того, чтобы предотвратить коррозию, повреждения и выдавливание из бетонной основы. Далее всё зависит от предполагаемой нагрузки на фундамент. Если она небольшая, то прутья можно связать проволокой, если же будущее здание будет тяжёлым, то для большей надёжности нужно воспользоваться сварочным оборудованием.

Устанавливать арматурный каркас следует на подготовленную заранее гидравлическую подушку. После этого можно заливать бетонную смесь. Делать это нужно аккуратно и постепенно – по 20-25 см. Чтобы избежать появления случайных пустот и образования пузырьков воздуха, бетон необходимо тщательно прессовать.

к содержанию ↑

Как самому армировать ленточный фундамент?

Ленточная основа является одной из самых распространённых фундаментных конструкций. Она представляет собой горизонтальную полосу, опоясывающую весь периметр здания, проходящую под его наружными несущими стенами и внутренними конструктивными перегородками. Основное её преимущество – это сравнительная простота изготовления. Как и любому другому типу фундамента, ей нужен надёжный “скелет”, который обеспечит её прочность и продлит срок эксплуатации. Далее речь пойдёт о том, как самому сделать арматурный каркас для ленточного фундамента.

Для изготовления последнего потребуется стальная арматура. Она почти не сжимается, весьма пластична, предотвращает деформации фундамента и стен, а также сдвиги почвы. Сначала нужно грамотно её подобрать – в зависимости от фактической нагрузки на основание. Следует учесть вес будущего здания и глубину фундамента, и только затем выбрать изделия нужного диаметра (обычно – 10-12 мм).

Армирование ленточного фундамента

Изготовление арматурного каркаса для фундамента ленточного типа не обходится без некоторых нюансов. Необходимо предварительно рассчитать расстояние между прутьями каркаса и отразить его в проекте. Зависит оно от глубины будущей основы и может составлять 10-25 см. Сами ячейки каркаса не могут быть больше или меньше, чем 40×30 см (длина и ширина соответственно), глубина же их будет зависеть от предполагаемой нагрузки на фундамент.

Как известно, существует два варианта соединения частей арматурного каркаса фундамента – связывание и сварка. В случае с ленточной основой сварку использовать не рекомендуется, так как она меняет физические свойства металла и делает его значительно тоньше. Лучше всего связывать прутья в местах соединения при помощи проволоки. Желательно при этом обеспечивать их целостность и избегать промежуточных соединений.

Подробная инструкция в деталях расскажет, как собрать крепкий и надёжный “костяк” для основания данного типа.

Первый и самый главный этап – это проектирование. Да, даже для создания арматурного каркаса необходим проект, в котором следует указать каждый его прутик, их количество и основные параметры (диаметр и длину). Только после этого можно приступать к подготовке самого каркаса.

Для начала необходимо приготовить арматуру – основную, диаметром 10-12 мм, и потоньше, диаметром, например, 8 мм. Последнюю нужно согнуть в прямоугольные “кольца”.

Начинать монтаж арматурного “скелета” нужно практически одновременно с установкой опалубки. Для выполнения его обвязки следует приготовить крючок и вязальную проволоку. Правильно выполненное армирование обеспечит достаточную прочность всей конструкции и не позволит ей деформироваться в процессе заливки бетона.

Затем необходимо вбить стальные прутья в землю по всему периметру постройки. К ним будут впоследствии привязаны верхний и нижний пояса конструкции. Так обеспечивается её оптимальная жёсткость.

Установка арматуры производится попарно, вертикально или горизонтально. В зависимости от способа, шаг будет 30 см или 2 м соответственно. В случае с горизонтальным типом армирования на стыках перемычек также нужно вертикально уложить прутья. Если по каким-либо причинам характеристики их в проекте не указаны, то каркас создаётся из двух рядов вертикальных прутьев, а крепятся они горизонтальными полосами, количество которых будет зависеть от глубины основания.

Следуя этим рекомендациям, можно вполне справиться с заданием самостоятельно.

к содержанию ↑

Залог успешного создания арматурного каркаса

Подводя итоги вышесказанного, следует заметить, что без арматурного каркаса строительство крепкой опоры для здания, способной прослужить не одно десятилетие и даже век, невозможно. Только так можно надёжно укрепить его и предотвратить всевозможные деформации. От правильно выбранной и установленной арматуры зависит целостность и сохранность не только фундамента, но и стен постройки, особенно несущих.

Необязательно иметь специальную технику и бригаду квалифицированных специалистов, чтобы армировать основание дома. С этим заданием можно вполне справиться своими руками, имея минимальный набор навыков, инструментов и, конечно же, саму арматуру. Последнюю важно, прежде всего, правильно выбрать. А для этого нужны некоторые знания.

Так, необходимо знать, из чего изготовлена арматура и по какой технологии. В современном отечественном строительстве наиболее распространёнными являются изделия из специальной стали. Композитная арматура, хоть и признана лучшей по многим параметрам альтернативой металлическим изделиям, у нас используется нечасто. Поэтому лучше отдать предпочтение проверенному варианту.

Выбирая арматуру, следует обратить внимание не только на материал, но и на её диаметр, и на поверхность. Лучшей для строительства фундаментов считается стержневая с рифлёной поверхностью, так как обеспечивает лучшее сцепление с бетонными смесями. Диаметр будет зависеть от последующей нагрузки на основание, но чаще всего используются изделия толщиной от 10-12 мм, более тонкие – в качестве конструктивных, связующих элементов.

Способов создания арматурного каркаса существует всего два – сварка и связывание специальной проволокой. Первый способ, хоть и является более быстрым и аккуратным, не рекомендуется, так как вследствие сварки металл теряет свои физические свойства и становится более тонким. А это для прочного арматурного каркаса неприемлемо. Лучше всего проявить терпение и сноровку и использовать в качестве соединительного элемента вязальную проволоку.

Также помните, что арматура для каркаса должна быть, прежде всего, качественной. Она должна быть устойчивой к коррозии, достаточно пластичной, весьма прочной – словом, такой, чтобы выдерживать максимальные нагрузки и обеспечить сохранность фундамента и всего здания. Поэтому выбирать её лучше в специализированных магазинах и только от проверенных производителей. Подручные средства в качестве арматуры не подойдут.

Устройство каркаса из арматуры под ленточный фундамент ⋆ Смело строй!

Арматурный каркас для ленточного фундамента является скелетом, объединяющим всю монолитную конструкцию в единое целое. Именно каркас предотвращает разрушение основание здания, компенсируя воздействие на него внешних нагрузок.

Армированный по всем правилам фундамент обладает гораздо лучшими техническими характеристиками, также значительно увеличивается срок его эксплуатации. Особенно это актуально для ленточных фундаментов с их большой общей протяжённостью.

Содержание

  • 1 Принцип работы арматурного каркаса
    • 1.1 Свойства бетонных конструкций
    • 1. 2 Технические особенности железобетона
  • 2 Составление проекта каркаса
    • 2.1 Порядок расчета необходимого количества арматуры
  • 3 Монтаж каркаса
    • 3.1 Подготовительные работы
    • 3.2 Сборка единого каркаса
    • 3.3 Особенности каркасных конструкций из стеклопластика

Принцип работы арматурного каркаса

Качество каркаса влияет на свойства фундамента

При строительстве в промышленных масштабах за правильностью закладки армо-каркаса следят достаточно строго. Добросовестность выполнения армирования в фундаментах с железобетонным каркасом в данном случае проверяется специальными комиссиями, на «вооружении» которых имеются специально разработанные для этого случая сборники строительных нормативов и правил.

Однако при строительстве частного дома своими руками застройщик не всегда с полной ответственностью подходит к армированию железобетонного фундамента. Как результат – деформация и преждевременное разрушение основания здания, что часто влечёт за собой также и разрушение всей постройки.

Свойства бетонных конструкций

Чтобы лучше понять всю необходимость армирования основания, нужно слегка углубиться в такой непростой предмет как сопромат. На любой фундамент здания действует несколько разнонаправленных сил, причём эти силы не постоянны, а с течением времени меняют свою величину, направление и место приложения. Прежде всего, на бетонное основание давит масса возводимой постройки, и эта сила давления не везде одинакова. Как бы вы не старались равномерно распределить массу дома по всей площади фундамента, сделать этого не удастся – в каких-то местах давление будет сильнее. Если дом стоит на влагонасыщенном грунте, на зимой бетонное основание снизу давят деформирующие силы «пучения». Расширяясь при замерзании, почва начинает выпирать на поверхность в виде бугров, поднимая и выдавливая вверх элементы фундамента. При оттаивании грунта в этих местах могут наоборот образовываться болотистые ямы, и целые участки фундамента могут попросту зависать в воздухе.

Бетон, являясь довольно прочным материалом, совершенно не эластичен — отлично справляясь с сжатием, он не может работать на растяжение и изгиб. Так , устойчивость бетона к сжатию в 50 раз больше, чем к разрыву. В большей мере это проявляется в конструкции ленточного основания: благодаря большой его протяжённости в нём может быть несколько зон изгиба или растяжения. Как результат, бетон неизбежно лопается и растрескивается, а основание здания разрушается.

Технические особенности железобетона

Железобетонный фундамент соединяет в себе лучшие качества металла и бетона

Во избежание этих существенных недостатков бетонных конструкций и был изобретён железобетонный фундамент. Улучшения технических характеристик удалось добиться за счёт объединения лучших качеств двух строительных материалов – бетона и металла. Внутри опалубки монтируется несущий каркас из стальной или стеклопластиковой арматуры, который затем заливается бетоном.

В результате армирование даёт возможность перенести нагрузки растяжения и изгиба на каркасную арматуру, которая значительно лучше бетона справляется с ними.

Нагрузки сжатия, возникающие при давлении массы здания на фундаментную основу, переносятся на бетонную массу. Как результат, армированный железобетон может выдержать нагрузки на растяжение и изгиб в десять раз более сильные, чем просто монолитный бетон.

Составление проекта каркаса

Перед тем как приступить к работе по монтажу каркаса следует произвести ряд математических вычислений. Прежде всего, следует определиться с диаметром стальных прутков и их количеством.

При создании армо-каркаса для ленточного фундамента здания чаще всего используется стальная арматура из периодического профиля класса А-400. Данный прокат имеет особую конструкцию, оснащённую по бокам выступами, спирально опоясывающими металлический прут по всей длине. Такая конструкция была специально разработана для лучшего сцепления армирующего каркаса с бетоном.

Стеклопластиковая арматура

В последнее время в качестве материала для каркаса всё чаще применяется стеклопластиковая арматура. Среди основных плюсов стеклопластика по сравнению со сталью можно назвать:

  • малая масса;
  • устойчивость к коррозии;
  • меньшая стоимость.

Среди минусов следует отметить худшие показатели устойчивости к разрыву, нежели у стандартного стального армирования.

При создании объёмного каркаса ленточного основания схема армирования выглядит следующим образом: горизонтально, вдоль будущих стен, идут нити из рифлёного проката. Они располагаются в несколько рядов: как по горизонтали, так и по вертикали. Между ними идут поперечные прутки из круглого проката, соединяющие продольные горизонтальные нити между собой.

Выбор диаметра арматуры зависит от размера предполагаемой нагрузки на основание. Для частного деревянного дома наиболее целесообразно будет использовать для основных нитей стальную арматуру диаметром 12 мм. Для одноэтажного кирпичного или для двух – трёхэтажного деревянного особняка рекомендуют использовать сечение 14 мм. Для более лёгких построек – бань, сараев или лёгких каркасных домов можно применять и 10-мм арматуру.

Порядок расчета необходимого количества арматуры

Чтобы точно рассчитать необходимое количество арматуры, нужно будет опять-таки обратиться к сборнику строительных нормативов. Согласно ГОСТу, совокупная площадь сечения продольных нитей каркаса к площади сечения бетонного основания должна соотноситься, как 1:1000. Для примера рассмотрим ленточный фундамент здания размером 10 на 10 м с одной внутренней капитальной стеной.

Сечение стандартного бетонного основания примем за 0,5 кв. м. (1 м высота от основания до верха и 0,5 м ширина). Допустим, по проекту мы планируем использовать для создания каркаса периодический («ребристый») стальной пруток диаметром 10 мм. сечение арматуры

Схема зависимости площади сечения металлического прутка от его диаметра.

Зная минимально допустимое соотношение сечений, получаем, что общая площадь сечения каркаса в нашем случае должна быть порядка 5 кв. см. Далее берём схему из СНиП, регламентирующую число нитей арматуры для создания металлического каркаса и с её помощью вычисляем количество нитей в нашем каркасе. Обзор композитной и металлической арматуры смотрите в этом видео:

Как видим, площадь сечения одного прутка диаметра 10 мм равна 0,78 кв. см. Разделив общую площадь сечения армо-каркаса 5 кв. см на 0,78, получаем приблизительно 8. То есть, объёмный каркас из 10-й арматуры для ленточного фундамента высотой 1 м и шириной 0,5 м должен иметь не менее восьми продольных нитей.

Следующим шагом нужно сделать расчёт общего количества периодического проката, необходимого для армирования нашего здания. Берём периметр (10 м х 4 стены) и прибавляем к нему пятую внутреннюю стену. В итоге получаем, что общая длина нашего ленточного фундамента составляет 50 м. Умножаем полученную общую длину основания на количество нитей: 50 х 8 = 400 м.

Именно столько рифлёной арматуры понадобиться, чтобы сделать армо-каркас для пятистенка размером 10 на 10 метров. Поскольку цена почти на весь металлический прокат исчисляется исходя из его массы, то погонные метры нам будет нужно перевести в тонны. Воспользуемся для этого ещё одной схемой, показывающей соотношение длины проката к его массе.

Как видим, 1 м арматуры диаметром 10 мм весит 0,61 кг. Таким образом, общая масса рифлёного прутка в нашем каркасе составит около 350 кг. А зная цену тонны проката, можно без труда вычислить сметную стоимость нашего каркаса.

Правда, для этого следует по такой же схеме вычислить количество поперечных прутков, соединяющих основные нити в объёмный каркас.

При проведении расчётов все округления следует производить в большую сторону. Так вы сможете получить необходимый запас прочности. Ещё лучше – все конечные цифры увеличить на 15 – 20%.

Монтаж каркаса

Далее поэтапно рассмотрим работы по армированию ленточного основания. Армирование гораздо удобнее производить до установки опалубки. В этом случае опалубка не будет вам мешать сваривать или вязать каркасную конструкцию из отдельных элементов.

Элементы каркаса представляют собой прямоугольные объёмные конструкции определённой длины, которые укладываются в траншею, выкопанную для заливки фундамента. Длиной данные каркасные элементы должны от одного угла будущего здания до другого. На углах они соединяются специальными Г-образными соединительными элементами в одну непрерывную каркасную конструкцию. Подробнее о монтаже каркаса смотрите в этом видео:

Подготовительные работы

Перед тем, как приступить к монтажу каркаса, следует произвести разметку территории площадки и в нужных местах по периметру будущих стен вырыть траншеи. На дне траншеи должна быть отсыпана подушка из гравия, крупного песка или щебня. Поверх этой подушки и будет монтироваться наша металлическая конструкция.

Такая подушка выступает в качестве дополнительной защиты от зимнего пучения грунта, принимая на себя значительную часть давления, а также играет роль дренажа, отводящего лишнюю влагу от бетонного основания.

Изготовление каркаса

В опалубке каркас должен лежать, таким образом, чтобы его продольные, «рабочие» нити были полностью скрыты бетоном. Слой бетона поверх основной арматуры должен быть не менее 2 – 3 см. Стандартная ширина ленточных фундаментов составляет 40 – 50 см, соответственно наш каркас должен быть шириной около 35 – 40 см.

Приступая к изготовлению элементов каркасной конструкции, прежде всего, производим нужное число металлических заготовок. Режем рабочую арматуру на заготовки нужной длины в необходимом количестве (зависит от числа нитей).

Также нарезаем поперечные соединительные элементы из гладкого круглого проката меньшего диаметра, нежели рабочая рифлёная арматура. При этом следует учитывать ширину будущего фундамента – горизонтальные соединительные элементы по своей длине должны быть равны ширине фундамента.

Соблюдайте четкое расположение заготовок

Вертикальная соединительная арматура должна соответствовать высоте фундамента. В этом случае данные штыри, выступая за продольные нити, послужат ограничителем для опалубки, позволив соблюсти необходимую дистанцию между ней и рабочим армированием в 2 – 3 см.

После этого приступаем к сварке или вязке плоских заготовок будущего армирования.

Укладываем две нити рифлёного прутка параллельно друг другу и соединяем их друг с другом поперечными металлическими штырями при помощи сварочного аппарата или вязальной проволоки. При этом следует соблюдать чёткое расположение заготовок:

  • шаг между поперечными соединительными элементами должен равняться 20 – 30 см;
  • поперечные штыри должны выступать за края будущей конструкции на 2 – 3 см с каждой стороны.

Проведение сварочных работ требует определённого опыта, особенно в таком деле, как изготовление каркаса для основы здания. Если вы не уверены в качестве ваших сварных швов, лучше всего доверить эту работу специалисту.

В итоге получаем плоские конструкции, похожие на металлические приставные лестницы. Следующим шагом объединяем их в объёмные прямоугольные конструкции при помощи вертикальных соединительных штырей. Приваривая или привязывая проволокой «лестницы» через определённые расстояния к вертикальным штырям, получаем объёмные ажурные конструкции, которые и являются основными заготовками будущего армирования.

Сборка единого каркаса

Полученные объёмные элементы укладываются в траншеи поверх песчано-гравийной подушки. При этом каркас не должен лежать на ней – для качественного армирования, он должен быть поднят на 5 – 7 см. Для этих целей подкладываем под него в нескольких местах камни или кусочки кирпича.

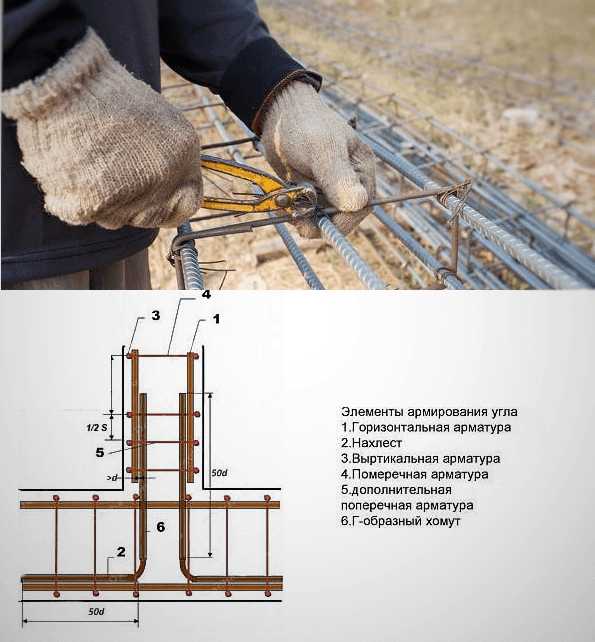

Следующий шаг – стыковка всех этих отдельных элементов, расположенных на прямых участках траншеи. Это можно сделать, применив Г-образные хомуты, изготовленные из той же арматуры, что и горизонтальные нити. С их помощью соединяются попарно все смежные горизонтальные нити двух соседних каркасных элементов.

Это является завершающим этапом армирования железобетонного основания здания. После того, как все заготовки каркаса соединены на углах, можно приступать к установке опалубки и заливки бетона.

Особенности каркасных конструкций из стеклопластика

При вязке стеклопластиковой арматуры шаг должен быть длиннее

Стеклопластик сравнительно недавно появился на нашем строительном рынке, поэтому многие застройщики до сих пор с предубеждением относятся к этому материалу. Однако, согласно заявленным производителям техническим качествам, стеклопластик несколько превосходит сталь по прочности. Поэтому, исходя из расчетов прочности, шаг между элементами конструкции в данном случае может быть в 1,5 раза больше, чем при использовании металлической арматуры.

Выпускается стеклопластиковый прокат для армирования железобетона, как и стальной, в двух вариантах: гладком и рифлёном. Предназначение у них также аналогичное: рифлёный прокат используется в качестве основной, рабочей арматуры, а гладкий – для соединения основных нитей в один объёмный каркас.

Используя таблицы и нормативы СНиП, вы сможете самостоятельно произвести работу по обустройству армирования ленточного фундамента частного дома. Для качественного изготовления каркасной конструкции нужно лишь чётко следовать рекомендациям строительных нормативов и статьям соответствующих ГОСТов.

A-frame Foundation: Избегайте этой ошибки!

Назад

Чтобы дом прослужил долго, каждому дому нужен прочный фундамент. Каркасные дома ничем не отличаются.

Однако, когда речь идет о деревянных домах (а А-каркас – это, как правило, деревянные дома), аспект фундамента становится особенно важным.

…и нет, это не имеет никакого отношения к силе…

Мы подойдем к этой ОДНОЙ детали через мгновение, но сначала давайте посмотрим, какой тип фундамента является лучшим для каркасного дома.

Лучший фундамент для дома с А-образной рамой

Основание А-образной рамы (нижняя часть треугольника) работает как утепленная плита перекрытия (по крайней мере, в моделях Avrame), и это означает, что такая конструкция не должны опираться на плоскую фундаментную плиту.

На самом деле, рекомендуется оставлять не менее 30 см/один фут свободного пространства между нижней частью конструкции пола и землей.

По этой причине плоская бетонная плита (очень распространенная в домах с деревянными элементами) НЕ является идеальным типом фундамента для дома с А-образным каркасом.

Это хорошо, так как для плоских бетонных плит требуется много бетона (плюс много земляных работ), поэтому их производство очень дорого.

Основание А-образной рамы прочное и самонесущее, поэтому требуется только мало точек подключения безопасно стоять.

Дома Соло и Дуо могут стоять на 3 точках.
Учитывая более длинный пролет основания, дома Trio должны поддерживаться в 5 точках.

Лучшим типом фундамента для обеспечения такой поддержки является ленточный фундамент .
В качестве альтернативы (и в зависимости от грунта) можно использовать свайный

или свайно-балочный

фундамент.

Преимущества ленточного фундамента

По сравнению с плоским бетонным плитным фундаментом использование ленточного фундамента имеет ряд очевидных преимуществ.

Вот список наиболее привлекательных:

  • Минус земляные работы .
    Поскольку площадь контакта с полосами намного меньше, чем общая площадь пола, земляные работы локализованы, а общий объем грунта, подлежащего перемещению, значительно уменьшен.
  • Без бетона и стали .
    Полосы геометрически меньше, чем полноразмерная плита, поэтому в процессе заливки требуется гораздо меньше бетона.
    Также арматурные стержни нужны в меньшем количестве.
  • Без изоляционного материала и работ .
    Люди часто забывают, что фундамент должен быть изолирован на том же уровне, что и другие элементы дома (стены, крыша).
    Поскольку в доме Avrame изоляция находится в основании А-образной рамы, полосы фундамента вообще не нужно изолировать.
    Это делает работы по закладке фундамента проще, дешевле и быстрее.
  • Меньше времени .
    Благодаря трем пунктам, указанным выше, ленточный фундамент может быть построен в несколько раз быстрее, чем плоская плита.

Свайные фундаменты обладают теми же преимуществами, хотя они, как правило, требуют более глубокого рытья, что может привести к удорожанию земляных работ.

Самая распространенная ошибка

Давайте перейдем к самой пикантной части: ошибка, которая будет стоить вам денег.

Эта ошибка встречается довольно часто .
Какое-то время мы ломали головы…

Почему строители продолжают делать эту глупую ошибку?

Это ошибка: построенный на участке фундамент немного отличается от описанного в проектной документации .

В частности:

  • полосы не выровнены
  • поверхность полос неоднородна
  • полосы не выровнены

Каковы последствия?

Для правильной установки сборных деревянных конструкций — сборных, сборных или модульных — требуется идеально выровнен фундамент.

Прямым следствием несоответствия конструкции и проекта является необходимость закрепления фундамента до установки А-образных рам.

Это приводит к дополнительным трудозатратам, материалам, времени (и, конечно же, деньгам).

В некоторых случаях часть вновь построенного фундамента приходится сносить для внесения исправлений.

Можете себе представить разочарование и плохое настроение хозяина, когда такое случается…

Почему эта ошибка?

Действительно, мы много думали о том, что может быть причиной того, что строители не выполняют работы в соответствии с инструкциями. И тут нас осенило…

В традиционных зданиях из кирпича и строительного раствора наличие идеально выровненного фундамента НЕ является обязательным требованием. Это связано с тем, что каждый дефект можно исправить при укладке кирпича. Даже несоответствие в несколько сантиметров может быть устранено в пределах первых нескольких рядов кирпичей.

Итак, вот оно:

строители, привыкшие строить из кирпича, не понимают важности идеально выровненного фундамента, поэтому не стремятся его получить.

Конечно, они могут видеть чертежи и прекрасно понимают, что фундамент не соответствует 100%. .. но они не видят проблемы.
Они используются для исправления этого на более поздних этапах.

Умопомрачительно… не правда ли?

Как этого избежать

Очевидный способ избежать этой проблемы — доверить работу бригаде, имеющей опыт работы со сборными деревянными зданиями.
В зависимости от местоположения это может быть непросто или вообще невыполнимо.

Если вы вынуждены работать с бригадой традиционных строителей, вы должны объяснить важность идеально выровненного фундамента.

Вот два совета, как это сделать:

  • Обратитесь к этой теме с самого начала.
    Получите первое ценовое предложение на фундаментные работы. Затем объясните необходимость идеально выровненного фундамента и ожидайте, что строители попросят больше денег, чтобы удовлетворить эту просьбу.
    Если да, то понимают, какие дополнительные усилия им придется приложить.
    Если они скажут «нет проблем» и не попросят у вас больше денег. .. тогда вы должны обеспокоиться и еще раз подчеркнуть это… тогда вы переходите к следующему пункту.
  • четко указать, что любой возможный ремонт фундамента должен быть сделан строителями бесплатно.
    Серьезно, пропишите это в договоре со строителями… чтобы они поняли, насколько важен для вас этот пункт.

Если вам удастся прописать «штраф» в договоре, то вы поставлены и сюрприза вам не будет.

Заключение

Эта основа — очень тонкий вопрос, о котором вам никто не расскажет.
К сожалению, это одна из тех проблем, которые ударят по вашему бюджету и нервам.

Если вы собираетесь строить свой собственный дом, вам нужно поставить себя в положение, чтобы не совершать подобных ошибок.
Мы здесь, чтобы помочь.

Наш путеводитель из 100 вопросов был разработан специально для этого: настроить вас на правильный путь и направить на безошибочный курс.

Даже если вы не получили руководство, просто знайте, что при самостоятельном строительстве дома многое может пойти не так. .. так что вам нужно сделать домашнее задание и получить некоторые знания, прежде чем действовать.

Что дальше?

Вы можете ознакомиться с нашими энергоэффективными и экономичными моделями А-образной рамы или Получите полезные знания о строительстве собственного дома (без проблем), ознакомившись с нашими руководствами по самостоятельному строительству.

Browsee-guide

или

поделиться этой статьей на

Как соединить легкий деревянный каркас с ленточным фундаментом

Легче всего соединить бетонный ленточный фундамент с каркасной конструкцией, когда вертикальная деревянная конструкция образована системой стоек. В этом случае соединения создаются с помощью деревянных пластин, прикрепленных к фундаменту и выполняющих роль посредников между фундаментом и вертикальной конструкцией. Деревянные плиты должны быть закреплены установочными винтами к фундаменту или изогнутыми арматурными стержнями диаметром около 1 см, заделанными в фундамент. (Они могут быть заделаны до того, как бетон был залит, или после того, как он был уложен, но еще не начал схватываться).

Отверстия в деревянной пластине должны быть подготовлены заранее для размещения анкерных болтов, и пластина должна быть закреплена путем прикручивания ее к болтовым винтам с помощью болта и большой и прочной стальной шайбы, чтобы распределить нагрузку наносится на пластину.

Концы установочных винтов могут быть согнуты, чтобы прочнее удерживать фундамент. Догадку можно получить, согнув линейные стержни или используя уже согнутые стержни, согнутые на заводе.

Стальные установочные винты и вообще стальные анкеры могут быть заделаны не только в бетон или железобетон, но и в каменные или бутовые ленточные фундаменты.

В последних случаях более важно, чтобы выступы установочных винтов были закреплены на горизонтальном арматурном стержне. Также стержни арматуры должны быть залиты цементным раствором, чтобы предотвратить коррозию (каменная кладка и щебень не защищают от коррозии, а цементный раствор и цементобетон).

Верх ленточного фундамента должен быть приподнят над землей, чтобы деревянные плиты не намокали или намокали при соприкосновении с землей. Это особенно важно, когда идет дождь. Чтобы плита фундамента оставалась сухой, верхняя часть фундамента должна быть приподнята примерно на 15 см от уровня земли, но возможны и меньшие расстояния (с уменьшением преимущества).

Для предотвращения капиллярного подъема воды через деревянную пластину, как под пластиной, так и над ней следует поместить непроницаемый слой в виде капиллярного разреза. Непроницаемый слой может быть изготовлен из масла или битума или (лучше) из готового слоя, состоящего из одной или нескольких непроницаемых пластиковых пленок.

Например, полиэтиленовая пленка является недорогим решением для этого.


Деревянные шпильки могут быть непосредственно закреплены гвоздями или привинчены к деревянной пластине, которая, в свою очередь, прикреплена к фундаменту, или их можно прибить гвоздями или привинтить к деревянной пластине, прикрепленной к деревянной пластине фундамента. . Это второе решение следует отдавать предпочтение, когда каркасная стена предварительно возводится на строительной площадке, а затем наклоняется и устанавливается на фундамент.

Если вместо установочных винтов, которые подходят для крепления болтами, для крепления деревянных пластин используются обычные стальные арматурные стержни (что, конечно, является более дешевым решением), стержни должны быть согнуты на пластинах забивая их молотком до тех пор, пока они не будут крепко держать деревянные пластины, стараясь при этом не сместить их.

 Для получения более прочного сцепления с пластинами можно использовать два стержня меньшего размера вместо одного, и их можно согнуть один в противоположном направлении другого.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
