Технические характеристики керамического кирпича
Кирпичи из обожженной глины используются в строительстве с давних времен, а здания из этого материала отличаются завидной прочностью и долговечностью. Керамический кирпич, технические характеристики которого находятся на высоком уровне, производится из некоторых видов глины. Эксплуатационные свойства его определяются качеством сырья и точным соблюдением технологии производства.
Изготовление данного вида строительного материала представляет собой сложный процесс, состоящий из нескольких этапов. В настоящее время применяются две технологии производства керамического кирпича.
1. Пластический метод предполагает формование блока из глиняной массы с содержанием воды порядка 17-30 %. Для реализации этого процесса используется ленточный пресс, затем кирпич сушится в специально оборудованной камере или под навесом. На последнем этапе производится его обжиг в печи или в туннелях, остывшие изделия помещаются на склад.
2. Технология полусухого прессования. Исходная масса при этом имеет влажность в пределах 8 -10 %. Процесс формования блока осуществляется путем прессования под высоким давлением до 15 МПа.
Производство кирпича осуществляется в строгом соответствии с национальными стандартами ГОСТ 7484-78 и ГОСТ 530-95. В процессе подготовки массы используются глинообрабатывающие машины вальцы, бегуны и глиномялки. Формование кирпича на современных предприятиях происходит на высокопроизводительных ленточных прессах. Однородная структура блоков и отсутствие пустот достигается за счет использования вибростендов.
Сушка сырого кирпича осуществляется камерным или туннельным способом. В первом случае партия изделий загружается в специально оборудованное помещение, где температура и влажность изменяются по заданному алгоритму. Во втором варианте вагонетки с сырцом последовательно проводятся через зоны с разными параметрами микроклимата.
Обжиг кирпича происходит в специальных печах при определенных условиях. Температурный режим подбирается в зависимости от состава сырья и его максимальные значения варьируются в пределах от 950 до 1050 °С. Время обжига подбирается с таким расчетом, чтобы по завершении процесса массовая часть стекловидной фазы в структуре кирпича достигала 8 – 10 %. Такой показатель обеспечивает максимальную механическую прочность изделию.
Сырьем для производства кирпича служит глина мелкой фракции, которая добывается в карьерах открытым способом с применением одноковшовых или роторных экскаваторов. Обеспечить надлежащее качество изделий возможно только при использовании материла с однородным составом минералов. Заводы для изготовления кирпича строятся вблизи месторождений для снижения транспортных расходов и надежного снабжения предприятия минеральным сырьем.
Основные виды кирпича керамического различаются по назначению и подразделяются на рядовой (другие названия: строительный или обычный) и лицевой.

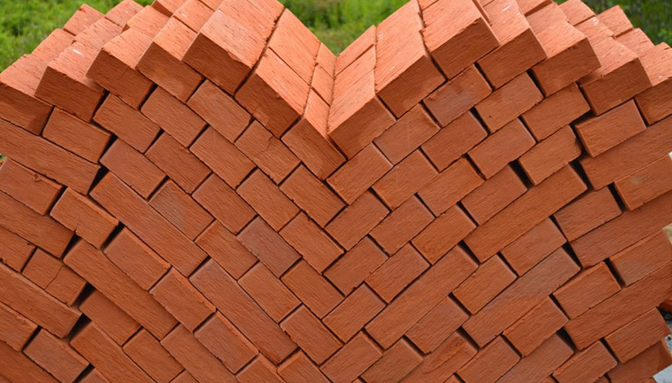

Рядовой керамический кирпич.

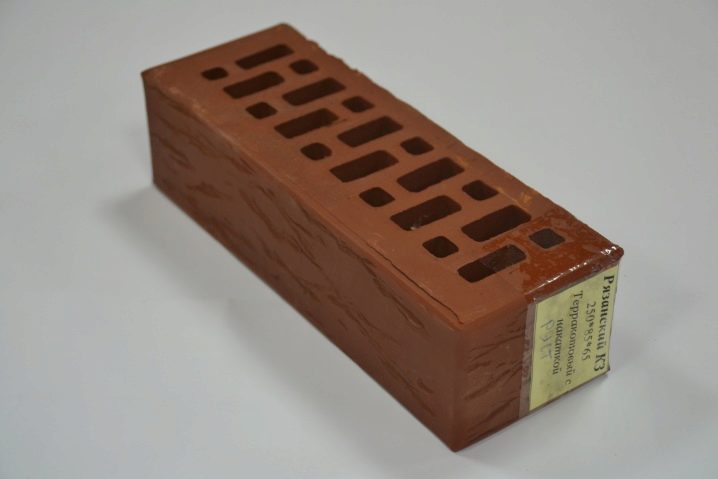

Облицовочный керамический кирпич.
Лицевой в зависимости от технологического исполнения может быть нескольких типов:
- фасадный;
- глазурованный;
- фасонный;
- фигурный;
- ангобированный.
Керамический кирпич, кроме того, может быть монолитным или пустотелым, а его поверхности ложковые и тычковые делаются гладкими или рифлеными. При этом изделия одного вида часто сочетают несколько признаков, так рядовой блок изготавливается полнотелым или с полостями. Кладка печей или каминов осуществляется из специального огнестойкого (шамотного) кирпича, а для мощения дорожек применяется его специальный вид – клинкерный.
Керамический кирпич и его структура.
Плотность керамического кирпича
Физико-химические свойства и технические параметры изделия во многом зависят от внутренней структуры. Одним из показателей, наглядно характеризующих названные качества керамического кирпича, является плотность. Она напрямую зависит от фракционного состава сырья, разновидности и пористости строительного кирпича.

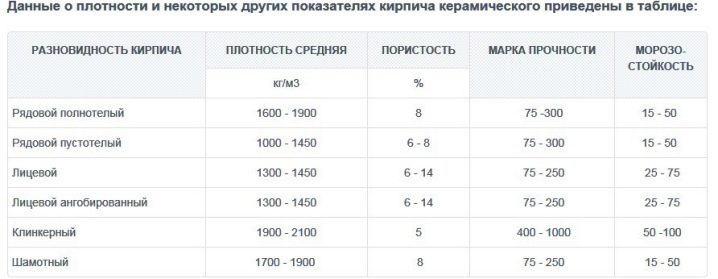

Данные о плотности и некоторых других показателях кирпича керамического приведены в таблице:
| Разновидность кирпича | Плотность средняя | Пористость | Марка прочности | Морозо- стойкость |
|---|---|---|---|---|
| кг/м3 | % | |||
| Рядовой полнотелый | 8 | 75 -300 | 15 — 50 | |
| Рядовой пустотелый | 1000 — 1450 | 6 — 8 | 75 — 300 | 15 — 50 |
| Лицевой | 1300 — 1450 | 6 — 14 | 75 — 250 | 25 — 75 |
| Лицевой ангобированный | 1300 — 1450 | 6 — 14 | 75 — 250 | 25 — 75 |
| Клинкерный | 1900 — 2100 | 5 | 400 — 1000 | 50 -100 |
| Шамотный | 1700 — 1900 | 8 | 75 — 250 | 15 — 50 |
Плотность керамического кирпича определяет его класс, который обозначается числовым кодом в пределах от 0,8 до 2,4. Приведенный показатель обозначает вес одного кубического метра строительного материала, выраженный в тоннах. Всего существует шесть классов изделий, введение данного показателя существенно упрощает учет и делопроизводство в строительной отрасли.
Знание такого показателя, как плотность необходимо для проведения расчетно-проектных работ и определения предельных нагрузок на фундаменты и несущие элементы здания. Однородная структура кирпича обеспечивает ему, с одной стороны, высокую механическую прочность, с другой — низкие теплоизоляционные свойства. В случае применения для возведения здания монолитного кирпича следует принимать дополнительные меры по утеплению стен.
Пустотелость
В целях снижения массы изделия и его теплопроводности в нем оставляются полости разной формы. Пустотелым может быть как рядовой, так и облицовочный керамический кирпич. Форма и глубина отверстий задается технологией и может быть самой разной: круглой, щелевидной или прямоугольной. Пустоты в теле изделия располагаются вертикально или горизонтально, в некоторых разновидностях они делаются сквозными в других закрытыми с одной из сторон.
Направление отверстий по отношению к плоскости нагрузки оказывает заметное влияние на показатель механической прочности. Так, кирпич с горизонтальными пустотами нельзя использовать при кладке несущих стен, возможно его разрушение под действием массы строительной конструкции. При изготовлении пустотелых блоков экономиться до 13 % сырья, что снижает их стоимость и делает более доступными.
Улучшения теплотехнических характеристик кирпича возможно путем повышения его пористости. Для этого в сырую смесь добавляют определенное количество шихты: мелко нарезанной соломы, торфа или опилок. Включения в процессе обжига выгорают и в теле образуются поры, заполненные сухим воздухом. Это обстоятельство оказывает значительное влияние на теплопроводность строительного материала.
Полнотелый керамический кирпич.

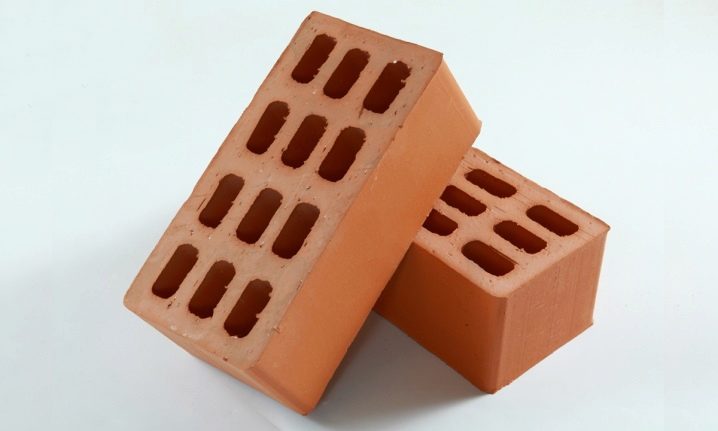

Пустотелый керамический кирпич с пустотами прямоугольной формы.

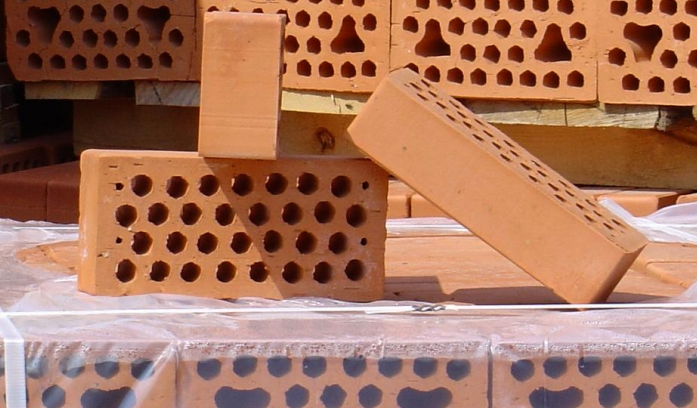

Пустотелый керамический кирпич с пустотами круглой формы.
Пустотелый керамический кирпич с круглыми полостями по центру.
Теплопроводность керамического кирпича
Физические свойства керамического кирпича в значительной мере зависят от его внутренней структуры. Теплоизоляционные возможности изделия характеризуются коэффициентом теплопроводности. Его значение показывает, какое количество тепла необходимо для изменения температуры воздуха на 1°C при толщине стены в 1 м. Коэффициент теплопроводности используется в процессе проектирования здания при проведении расчетов толщины наружных стен.
Наблюдается прямая зависимость между плотностью керамического кирпича и его теплоизолирующими свойствами.
В соответствии с данным показателем изделия могут быть отнесены к одной из пяти групп по теплопроводности:
Полнотелый керамический кирпич теплоизоляционные характеристики, которого сравнительно невысокие используется обычно для возведения несущих конструкций. Для стен сложенных из такого материала необходимо дополнительное утепление. Применение пустотелых или щелевых изделий позволяет в значительной мере уменьшить толщину ограждающих конструкции в малоэтажных строениях. Наличие сухого воздуха в пустотах существенно снижает потери тепловой энергии сквозь стены.
Влагопоглощение
Наличие пор в керамическом кирпиче может способствовать проникновению воды и паров в его структуру. Коэффициент влагопоглощения зависит от многих факторов и первую очередь от плотности и некоторых других характеристик материала. Для полнотелых изделий величина его колеблется в пределах от 6 до 14 %, что является довольно низким показателем. Это положительно сказывается на прочностных и теплоизолирующих характеристиках кирпича.
Сохранность кирпичных зданий и сооружений напрямую зависит от устойчивости отопления. Снижение температуры внутри помещения до уровня уличной способствует проникновению влаги в поры и накоплению в них воды. Кристаллизация ее при замерзании вызывает образование напряжений и микротрещин, которые постепенно разрушают материал строительных конструкций. Напрямую со способностью к влагопоглощению связан такой показатель, как паропроницаемость.
Паропроницаемость
В любом обитаемом помещении влажность воздуха повышается вследствие жизнедеятельности человека. В регулировании этого параметра участвуют кирпичные стены, которые способны активно поглощать и отдавать пары в окружающую среду. Данный показатель для керамического кирпича находится на уровне 0,14 — 0,17 Мг/(м*ч*Па) и этого достаточно для создания комфортного микроклимата в квартире, доме или офисе.
Паропроницаемость материала определяется специальным коэффициентом. Данный показатель характеризует плотность проникающего потока через поверхность площадью в 1 кв. м в течение одного часа.
Для сравнения в таблице приведены коэффициенты паропроницаемости для разных материалов:
Морозостойкость
Керамический кирпич широко используется при возведении зданий в разных климатических зонах нашей страны. Способность материала противостоять низким температурам называется морозостойкостью. В соответствии с национальным стандартом количественное выражение данного показателя определяется циклами. По сути, это количество лет, которые способна выстоять правильно возведенная стена.
Морозостойкость керамического кирпича указывается в виде буквенно-числового кода от 50 F до 100 F. Это означает, что при правильном выполнении кладки и постоянном отоплении в зимний период срок эксплуатации здания составит от 50 до 100 лет. Керамический кирпич отличается высокой стойкостью к внешним воздействиям и экстремальным колебаниям температур.
Огнестойкость
Пожарная безопасность зданий определяется способностью строительных материалов противостоять воздействию высоких температур и открытого пламени. Керамический кирпич относится к негорючим строительным материалам, а его огнестойкость зависит от вида. Данный показатель определяется временем, которое способна выдержать стенка минимальной толщины до начала ее разрушения.
Керамический кирпич имеет максимальную огнестойкость среди других строительных материалов свыше 5 часов. Для сравнения железобетон способен противостоять огню не более 2 часов, а металлоконструкции менее 30 минут. Важным параметром стойкости материала к огню является максимальная температура, которую он может выдержать. Для рядового кирпича она составляет 1400 °C, а для шамотного или клинкерного превышает 1600 °C.
Звукоизоляция
Данный строительный материал отличается способностью гасить акустические колебания в широком диапазоне частот. Звукоизолирующие свойства керамического кирпича соответствуют требованиям СНиП 23-03-2003, а также ГОСТ 12.1.023-80 , ГОСТ 27296-87, ГОСТ 30691-2001, ГОСТ 31295.2-2005 и ГОСТ Р 53187-2008. Керамические кирпичи превосходно гасят акустические колебания.
Керамический кирпич рекомендуется специалистами для возведения жилых, общественных и промышленных зданий. Изделия могут быть использованы для строительства следующих помещений:
- звукоизолирующих перегородок;
- специальных кабин для наблюдения и дистанционного управления технологическими процессами;
- акустических экранов (экранов).
Показатель звукоизоляции керамического кирпича учитывается при проведении акустических расчетов зданий и отдельных помещений. При этом принимается во внимании уровень звуковой мощности и расположение источников излучения. Стенка из пустотелого керамического кирпича имеет лучшие характеристики по данному параметру, нежели аналогичное сооружение из блоков с монолитной структурой.
Однако устройство толстых кирпичных стен с целью увеличения звукоизоляции не очень эффективно. Все потому, что при увеличении толщины стены в два раза уровень звукоизоляции увеличивается всего на несколько децибел.
Экологичность керамики
В настоящее время большое внимание уделяют влиянию материалов на здоровье человека и окружающую среду. Керамический кирпич является изделием, которое изготовленного из природного сырья: глины путем высокотемпературного обжига. Данный материал не выделяет вредных и отравляющих веществ в процессе эксплуатации жилых и производственных зданий и строений.
Кирпич керамический рекомендован для возведения практических всех видов сооружений:
- детские дошкольные, учебные и лечебные заведения;
- малоэтажные и многоквартирные дома для круглогодичного проживания;
- учреждения общественного питания;
- производственные помещения и многое другое.
В отношении экологичности данный материал способен конкурировать с натуральной древесиной и природным камнем. В помещениях, построенных из керамического кирпича, образуется здоровая среда, безопасная для обитания, здоровья и детей, и взрослых.
Размеры и точность геометрии
Производители строительных материалов предлагают обширную номенклатуру блоков разных видов. Всего промышленность выпускает почти пять типоразмеров керамического кирпича следующих форматов:
- нормальный или одинарный;
- «Евро»;
- утолщенный;
- модульный одинарный;
- утолщенный с горизонтальными отверстиями.
Размеры кирпича керамического определяются требованиями национального ГОСТ 530-2007, который соответствует европейскому стандарту ЕН 771-1:2003. Данные для удобства использования сведены в таблицу:
| Наименования изделия | Обозначение | Длина, мм | Ширина, мм | Толщина, мм |
|---|---|---|---|---|
| Рядовой или одинарный | КО | 250 | 120 | 65 |
| Евро | КЕ | 250 | 85 | 65 |
| Утолщенный | КУ | 250 | 120 | 88 |
| Одинарный модульный | КМ | 288 | 138 | 65 |
| Утолщенный с горизонтальными пустотами | КУГ | 250 | 120 | 88 |
Стандарт жестко устанавливает предельные отклонения от номинальных размеров изделия. По длине керамический кирпич не должен отличаться от эталонного значения более чем на 4 мм, по ширине — 3 мм и по толщине – 2 мм. Допустимая погрешность изготовления по углу между перпендикулярными гранями составляет не более 3 мм. Такие требования к точности изделий дают возможность производить кладку крупных строительных конструкций с незначительными отклонениями.
Стандарт допускает изготовление керамического кирпича с иными номинальными размерами, которые не указаны в таблице. Такие изделия выпускаются по специальному заказу и при согласовании параметров между клиентом и производителем. При этом требования к точности линейных размеров и геометрии блока сохраняются в полном объеме.
Специальные виды керамического кирпича
Описываемый строительный материал широко используется для возведения конструкций самого разнообразного назначения. Специальные виды керамического кирпича применяются для кладки камер сгорания и топок печей и каминов. Другой тип изделий незаменим в мощении пешеходных дорожек во дворах индивидуальных домов и садово-парковых зонах. Указанные изделия отвечают определенным требованиям.
Огнеупорный кирпич
Огнеупорный или шамотный кирпич отличается высокой стойкостью к высокотемпературным воздействиям в пределах от 1400 до 1800 °С и открытому огню. В состав формовочной массы его вводится до 70 % тугоплавкой глины, которая препятствует разрушения изделия при остывании.
Существуют разные сорта огнеупорного керамического кирпича, которые определяются рабочей температурой и устойчивостью к разнообразным факторам внешней среды:
- Кварцевый. Предназначен для кладки сводов печей, выполняющих функции отражателя.
- Шамотный. Используется для кладки бытовых печей и каминов, наиболее распространенный вид огнеупорного кирпича.
- Основной. Изготавливается из магнезиально-известковых масс и применяется в металлургии для сооружения плавильных печей.
- Углеродистый. Используется в некоторых отраслях промышленности для строительства домен, в его состав входит прессованный графит.
Печной керамический кирпич.
Клинкерный кирпич
Клинкерный кирпич предназначается для облицовки фасадов и цокольных частей зданий, мощения полов во внутренних помещениях производственного назначения и дорожек на улице. Изделие отличается высокой механической прочностью, износо- и морозостойкостью, способно выдержать до 50 циклов охлаждения до экстремальных температур с последующим нагревом. Марка прочности изделия не менее М400 обеспечивается высокой плотностью и особыми требованиями к составу сырья.

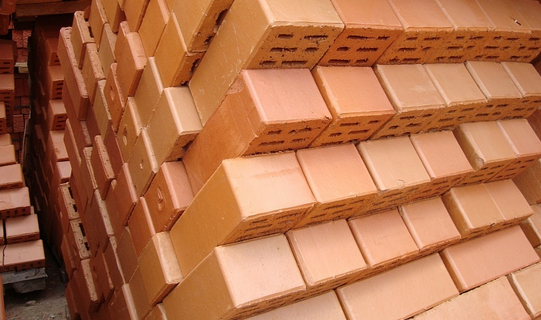

Транспортировка и хранение керамического кирпича
Керамический кирпич допускается перевозить всеми видами наземного, водного и воздушного транспорта с соблюдением соответствующих правил. Для удобства транспортировки и обеспечения сохранности изделие пакетируется на стандартных поддонах установленного размера. Не допускается перевозка данного строительного материала навалом с последующим сбросом на грунт, такие действия приводят к повреждениям до 20 % изделий.
Длительное хранение кирпича керамического производится под навесом на площадках с твердым покрытием. Изделия могут располагаться на поддонах в один или несколько ярусов или в штабелях непосредственно на покрытии. Погрузочно-разгрузочные операции выполняются механизированным способом или вручную с соблюдением правил и мер безопасности.
Видео: Достоинства и недостатки керамического кирпича
Информация взята с сайта srbu.ru
Керамический кирпич: характеристики
На сегодняшний день одним самым распространенным материалом, использующимся для кладки, смело можно назвать керамический кирпич. Материалом для его изготовления служит глина, а благодаря разнообразным добавкам кирпич приобретает разные свойства. Своей популярностью среди материалов, используемых для кладки, керамический кирпич обязан своей прочности, морозоустойчивости, водоустойчивости и хорошей теплопроводности. Из данной статьи вы узнаете о главных характеристиках, особенностях и видах этого строительного материала.
Состав керамического кирпича
Керамический кирпич хорошего качества производят из глины мелких фракций. Сырье для производства добывают с помощью одноковшового экскаватора, который не смешивает глиняные слои. Таких карьеров, к сожалению, осталось немного. Роторные экскаваторы перемешивают глину, поэтому для изготовления качественного керамического кирпича из такого сырья необходимо тщательно соблюдать технологию обжига.
По своей сути глина — это смесь элементов, одни из которых плавятся хорошо, а другие – нет. Во время грамотного обжига легкоплавкие элементы связывают и растворяют те, которые плавятся хуже. Пропорции влияют на структурный состав керамического кирпича. Классическая технология направлена на изготовление изделия высокой прочности и сохранение его правильной формы. Характеристики керамического кирпича регулируются ГОСТ 530 2012.
Технические характеристики
У керамического кирпича есть целый список разных технических характеристик. К ним относятся морозоустойчивость, теплопроводность, прочность, водопоглощение, пористость и плотность. Стоит рассмотреть каждую в отдельности:
- Морозоустойчивость – это способность материала переносить замораживание без повреждений и размораживание в воде. То есть материал проходит своеобразный цикл. Чем больше таких циклов может выдержать товар, тем выше его качество.
- Теплопроводность напрямую зависит от пористости изделия. По сути, теплопроводность – это передача тепла при сильном контрасте температур внутри здания и снаружи.
- Прочность зависит от того, насколько хорошо материал может противостоять сильному механическому воздействию, которое взывает напряжение.
- Показатель водопоглощения зависит от того, как материал абсорбирует и задерживает влагу. Высокое содержание влаги снижает технические характеристики. У полнотелого керамического кирпича, по ГОСТу, насыщенность влагой не должна превышать 8%, а у пустотелого 6%.
- Пористость характеризует то, насколько заполнено тело керамического кирпича. От нее зависят прочность, морозоустойчивость и несколько других аспектов. Для того чтобы строительный материал был более пористым в него добавляют уголь, торф или мелкую солому. При обжиге они сгорают и оставляют пустоты.
- Плотность материала может колебаться от 2100 кг/м³ до 1000 кг/м³. Все зависит от технологии изготовления и типа.
Виды керамического кирпича
Данный строительный материал имеет несколько видов. Различия зависят от сырья, метода изготовления, качества лицевой стороны, а также пористости. Таким образом, керамический кирпич разделяют на рядовой и облицовочный тип.
Рядовой кирпич
Рядовой керамический кирпич или как его просто называют «строительный» делится на 2 вида:
- пустотелый;
- полнотелый.
Процент пустот в полнотелом материале не может превышать 13%. Его используют в строительстве конструкций, у которых имеется дополнительная нагрузка, помимо своего собственного веса. Например, таких несущих элементов, как внешние стены, столбы, колонны. Материал для таких целей должен быть прочным. Для построек с сильной нагрузкой применяется материал марок M250 и M300. Для полнотелого керамического кирпича свойственна сильная теплопередача, что является минусом при постройке жилого здания. Поэтому при строительстве дома стоит продумать дополнительную теплоизоляцию.

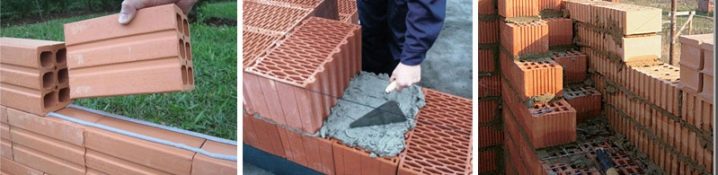

Пустотелый керамический кирпич широко используется для строительства стен в невысоких зданиях, которые не несут большой нагрузки. Также он используется для заполнения каркаса и постройки перегородок в многоэтажках. Пустоты в материале могут располагаться вертикально, а могут и горизонтально. Форма пустот также может варьироваться от классической квадратной до овальной.
Внимание! Стоит помнить, что горизонтальные пустоты негативно сказываются на прочности материала.

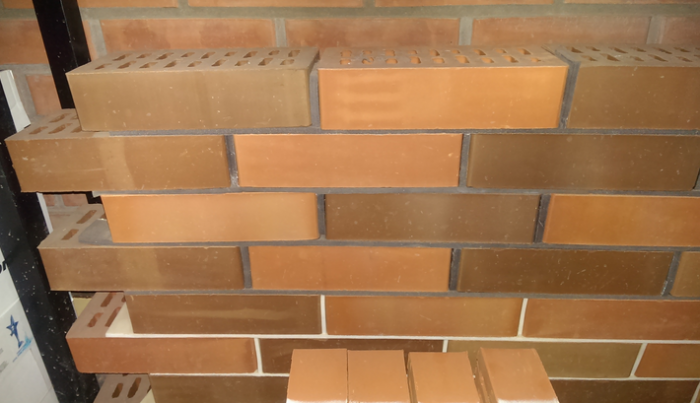

Облицовочный вид
Такой тип иногда называют фасадным. Его назначение заключается в облицовке зданий. Здесь чрезвычайно важен внешний вид. Форма должна быть точной, цвет одинаковым, а на поверхности не должно быть трещинок и расслоений. Чаще всего кирпич для облицовки делают пустотелым. Для него свойственны морозостойкость и хорошие теплотехнические свойства.
Фасадный или лицевой керамический кирпич чаще всего используют для облицовки. Основная сфера применения данного типа – облицовка построек. Для него чрезвычайно важно иметь аккуратный и привлекательный вид – ровный и приятный цвет, отсутствие расслоения или сколов на поверхности, точная форма и идеальные грани. В основном, облицовочный керамический кирпич пустотелый, поэтому ему свойственны высокие теплопроводные характеристики и морозоустойчивость.
На рынке можно найти несколько видов облицовочного кирпича:
- обыкновенный;
- глазурованный;
- с фактурой;
- с ангобом;
- фигурный.
Обыкновенный кирпич для облицовки имеет ровную поверхность, которой придают необходимую окраску. Цвет поверхности зависит от состава сырья, температуры обжига и времени. Такая облицовка здания будет сохранять прекрасный внешний вид долгие годы, но стоимость ее довольно высока. Хотя даже недемократичная цена не мешает материалу быть популярным.

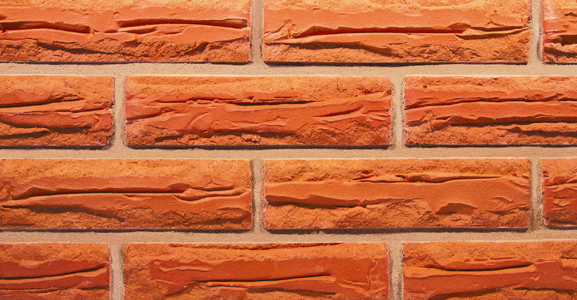

Если задумана фактурная облицовка, то для нее используют кирпич, некоторые части которого имеют декоративный рельеф. В основном это разнообразные узоры, имитация деревянной доски или эффект состаренного камня. Такой тип материала часто применяют для разнообразных декоративных элементов: изогнутых деталей, арок, колонн и т. д.
Ангобированный кирпич – это искусственный камень, состоящий из двух слоев и имеющий гладкую матовую поверхность. Ангоб, который является декоративным слоем, достигается благодаря нанесению слоя белой глины (окрашенной специальными предназначенными красителями) на подсушенный сырец.
Глазурованные изделия получают путем покрытия обожженных кирпичей глазурью. Главный элемент, который используется в создании глазури – легкоплавкое стекло. После повторного обжига появляется стекловидное покрытие, благодаря которому повышается показатель морозостойкости.
Специальный материал
Иногда требуется применение искусственного камня со специальными свойствами, которые необходимы для конкретных целей или при определенных условиях эксплуатации. В качестве примера можно привести клинкерный или шамотный материал.
Главное назначение клинкерного кирпича – облицовка фасадов зданий, цоколей, также его используют в качестве напольного покрытия на дорогах, тротуарах и производственных помещениях. Такому виду материала свойственна высокая морозостойкость и прочность. Такие показатели достигаются тем, что в основе состава лежит тугоплавкая глина, обжиг которой совершается при очень высокой температуре, гораздо выше, чем при обжиге обычной глины.
Так как цена этого материала очень высокая, его используют исключительно по необходимости, при жестких условиях эксплуатации. Что же касается недостатков, то для этого материала характерен высокий уровень теплопроводности, который вызван большой плотностью.
Если предполагается контакт с огнем, то нужно использовать особый материал, которому огонь не страшен. Производят его из шамотной глины. Он способен выдерживать температуру свыше полутора тысяч градусов по Цельсию. Его форма может быть разной: классической, арочной, прямоугольной или даже клиновидной.
Заключение
Керамический кирпич – это продукт, который активно применяется для строительства разнообразных зданий в наши дни. Он имеет множество неоспоримых плюсов и не так много минусов. Его применяют для возведения межкомнатных перегородок или несущих конструкций. Благодаря большому списку достоинств данный материал помогает решить трудные архитектурные задачи. Иногда этот вид кирпича используется даже для реставрации исторических объектов.
Дополнительно о том, как изготавливают красные керамические кирпичи, узнаем в следующем видео
Керамический кирпич: таблица размеров, состав, маркировка и технические характеристики
Несмотря на развитие рынка стройматериалов и появление более практичных и дешёвых аналогов, популярность кирпича не падает. Он продолжает применяться в многоэтажном и частном строительстве. Учитывая стабильный спрос, имеет смысл рассмотреть все технические нюансы, которыми керамический кирпич привлекает внимание покупателей.
Состав
В качестве основного компонента для изготовления используется мелкофракционная глина. Добывают сырьё в специальных карьерах, обязательно используя одноковшовые экскаваторы. Такие машины не перемешивают между собой слои глины, ровно снимая нужный пласт. К основному компоненту добавляют воду, для достижения нужной консистенции и пластичности.
Помимо базового сырья, в состав керамического кирпича часто включаются добавки, для достижения нужной структуры и повышения технических характеристик изделия. В частности:
Песок, зола или шлак – помогают снизить вес и минимизировать усадку;
Опилки, древесный уголь, торф – выгорающие компоненты, придающие кирпичу пористость;
Песчаник, железосодержащая руда – регулируют термическую обработку, облегчают процесс формовки.
Cогласно нормам ГОСТ в керамическом кирпиче не содержится токсичных и химически активных веществ, поэтому материал является экологически безопасным.
Технология изготовления
Это довольно сложный и многоступенчатый процесс. Однако вне зависимости от производителя, применяются два способа изготовления стройматериала:
Пластическая методика – формовка изделия выполняется из глиняной массы с добавлением большого количества воды (17-30%). Чтобы получить готовое изделие применяется технология ленточного прессования с последующим высушиванием кирпича в специальных камерах. На заключительном этапе, сформированные блоки обжигают в печах.
Полусухое прессование – здесь можно отметить сравнительно небольшое количество воды (до 10%). Формовка выполняется прессом, который создаёт высокое давление – порядка 15 МПа.
В обоих случаях, кирпич обжигается при высоких температурах, в результате легкоплавкие компоненты глины надёжно связывают элементы не подверженные плавлению.
Основные виды и нормативные документы
Керамические (красные, облицовочные, забутовочные, евро, модульные, поризованные): ГОСТ 530-2012;
Силикатные: ГОСТ 379-2015;
Кислотоупорные: ГОСТ 474-90;
Огнеупорные (шамотные, печные): ГОСТ 8691-73.
Маркировка
Маркировка – это классификация готовых изделий по техническим характеристикам, которые определяют дальнейшую область применения. Для этого обычно используются буквенные и числовые обозначения. В случае с керамическим кирпичом, это выглядит так:
КО – одинарный кирпич стандартного размера;
КЕ – европейский формат;
КУ – утолщённое изделие;
КМ – модульный кирпич стандартного размера;
КУГ – утолщённый, присутствуют горизонтальные пустоты;
КГ – горизонтальные пустоты;
КК – крупноформатные изделия.
Помимо этого, присутствуют такие обозначения:
Приведённая классификация определяет применение кирпича. Кроме этого, на каждом изделии имеется специальная маркировка, указывающая на технические характеристики:
М – марка прочности. Данное значение может варьироваться в пределах 75-300. Чем выше плотность кирпича, тем он устойчивее к динамическим нагрузкам. Например, М 75 подходит для возведения одноэтажных строений, М 300 – материал для строительства высотных зданий.
F – показатель морозоустойчивости. Здесь также применяется числовое обозначение в пределах 15-150. Цифры указывают на количество циклов замораживания/оттаивания, которые может выдержать кирпич без потери первоначальных свойств.
Пример расшифровки
КОРПО 1НФ 100/50 – одинарный кирпич стандартного размера марки 100, рассчитанный на 50 циклов замораживания/оттаивания. Такие изделия подойдут для строительства домов, высотой 2-3 этажа.
Таблица размеров
Определяются согласно ГОСТ 530-2007 (соответствует европейскому стандарту ЕН 771-1:2003)
| Наименования изделия | Обозначение | Длина, мм | Ширина, мм | Толщина, мм |
|---|---|---|---|---|
| Рядовой или одинарный | КО | 250 | 120 | 65 |
| Евро | КЕ | 250 | 85 | 65 |
| Утолщенный | КУ | 250 | 120 | 88 |
| Одинарный модульный | КМ | 288 | 138 | 65 |
| Утолщенный с горизонтальными пустотами | КУГ | 250 | 120 | 88 |
Расход материала
|
Единица измерения |
Количество кирпичей в кладке (с учетом растворных швов), шт. |
||
|
одинарный |
полуторный |
двойной |
|
|
1 м3 кладки |
394 |
302 |
200 |
|
1 м2 кладки в ½ кирпича |
51 |
39 |
26 |
|
1 м2 кладки в 1 кирпич |
102 |
78 |
52 |
|
1 м2 кладки в 1,5 кирпича |
153 |
117 |
78 |
|
1 м2 кладки в 2 кирпич |
204 |
156 |
104 |
Достоинства и недостатки
Неоспоримые преимущества керамического кирпича выглядят так:
Экологически чистый материал.
Отличные показатели прочности.
Широкий размерный ряд.
Правильная геометрия, позволяющая возводить строения любой сложности.
Неплохие показатели звукоизоляции.
Презентабельный внешний вид.
К явным недостаткам относятся такие моменты:
Цена – на рынке присутствуют более дешевые материалы с лучшими техническими характеристиками.
Теплопроводность – обязательно требуется дополнительное утепление.
Вес – вне зависимости от этажности, зданию необходим прочный фундамент.
Сроки строительства – возведение зданий из кирпича обычно занимает много времени.
Химическая зависимость – на керамическом кирпиче часто появляются высолы: белые пятна выступившей соли.
Отметим, что для строительства кирпич закупается сразу, в необходимом количестве. Партии разных производителей могут отличаться по цвету.
Технические характеристики
Основные технические параметры керамического кирпича выглядят так:
Пустотность – около 5%;
Плотность – порядка 1 700 кг/м3;
Влагопоглощение – 6-14%.
Паропроницаемость – 0.14-0.17 мг/м*ч*Па;
Усадка – 0.03-0.1 мм на метр кладки;
Вес – 1.6-7.2 кг.
Здесь приведены средние значения, которые могут изменяться в зависимости от структуры и предназначения материала.
| Разновидность кирпича | Плотность средняя | Пористость | Марка прочности | Морозо- стойкость |
|---|---|---|---|---|
| кг/м3 | % | |||
| Рядовой полнотелый | 1600 — 1900 | 8 | 75 -300 | 15 — 50 |
| Рядовой пустотелый | 1000 — 1450 | 6 — 8 | 75 — 300 | 15 — 50 |
| Лицевой | 1300 — 1450 | 6 — 14 | 75 — 250 | 25 — 75 |
| Лицевой ангобированный | 1300 — 1450 | 6 — 14 | 75 — 250 | 25 — 75 |
| Клинкерный | 1900 — 2100 | 5 | 400 — 1000 | 50 -100 |
| Шамотный | 1700 — 1900 | 8 | 75 — 250 | 15 — 50 |
Различия между силикатным и керамическим кирпичом
Первое, чем отличаются две разновидности кирпича – это цвет. Керамический кирпич изготавливается из обожжённой глины, поэтому имеет красный оттенок. Силикатный – сочетание кварцевого песка и извести, что в совокупности даёт белый цвет.
Кроме этого, силикатный аналог всегда полнотелый – здесь не имеется пористой структуры и технических пустот. Такое строение подразумевает высокую потерю тепла, соответственно стены из силикатного кирпича имеют большую толщину, что создаёт дополнительную нагрузку на фундамент.
Различается и технология изготовления. В частности, керамический кирпич формуется, после чего подвергается обжигу под воздействием высоких температур. Силикатный аналог формируется в автоклавах, под воздействием высокого давления и горячего пара.
Наблюдается существенная разница в цене: силикатный кирпич намного дешевле.
Проверенные производители
«Новомосковскогнеупор»
Этот кирпичный завод вёдёт историю с 1933 года, считается одним из крупнейших производителей центрального региона страны. Визитная карточка производителя: широкий размерный ряд, где помимо стандартных изделий, присутствует торцевой, клиновидный и трапецеидальный кирпич.
«Владимирский кирпичный завод»
В отличии от большинства производителей, предприятие имеет собственные месторождения глины, что гарантирует высокое качество по доступной цене. Производственная линия полностью автоматизирована, состоит из итальянского оборудования. Годовой оборот – порядка 75 000 000 единиц кирпича в год.
«Маркинский кирпичный завод»
Производственные мощности находятся в Ростовской области, это один из ведущих поставщиков южного региона России. Компания использует сырьё различных природных оттенков, что обеспечивает широкую цветовую гамму без применения искусственных красителей.
«Славянский кирпич»
Компания работает совместно с немецкой компанией HANS LINGL, что делает её самым современным производителем не только в России, но и европейских странах. Производитель имеет два завода с общим выходом кирпича в количестве до 140 000 000 единиц в год.
ООО «РиК»
Сравнительно молодая компания, работающая в Московской области с 1995 года. Производитель предлагает потребителям качественный кирпич, различных форм и оттенков.
Отметим, что на территории России работает около 30 крупных предприятий по производству керамического кирпича. Поэтому проблем с выбором хорошего производителя возникнуть не должно.
Распродажа (-53%):
технические характеристики и назначение видео
Керамический кирпич остается одним из самых востребованных кладочных материалов на протяжении долгого времени. Основным сырьем для его изготовления служит глина, а всевозможные добавки придают этому строительному материалу различные свойства. Благодаря хорошим показателям прочности, водостойкости, морозостойкости и теплопроводности он успешно удерживает лидирующие позиции среди большого количества современных кладочных материалов.
Схема блока керамического кирпича.
Он с успехом используется в строительстве зданий различной этажности как для несущих стен, так и для перегородок. Несомненным преимуществом этого строительного материала считается экологичность – благодаря использованию натурального сырья в кирпичных зданиях и сооружениях не выделяются вещества, вредные для организма человека.
Технические характеристики керамического кирпича
К основным техническим характеристикам относятся плотность, пористость, морозостойкость, прочность, водопоглощение и теплопроводность.
Схема раскладки кирпича.
- Плотность кирпича характеризуется массой материала в 1 м³. Она обратно пропорциональна пористости и является основной характеристикой теплопроводности э
Керамический кирпич — 1pokirpichu.ru
Керамический кирпич — это универсальный материал для строительных и облицовочных работ. Благодаря своим высоким теплоизоляционным свойствам, водо- и пожароустойчивости керамический кирпич занимает лидирующие позиции среди всех строительных материалов.
Виды керамического кирпича.
История использования данного строительного материала уходит корнями в глубокую древность. Из него создавали различные строения еще в древнем Египте, Азии и средневековой Европе. Многие сооружения отлично сохранились до наших дней, что еще раз убедительно свидетельствует о его преимуществах.
Постараемся детально рассмотреть виды керамического кирпича, его характеристики, преимущества и недостатки, а также сферы применения.
Материал для производства
Кирпичи производят из природного материала — глины. Она представляет собой осадочную горную породу с размером частиц до 0,01 мм. Основная особенность глины — ее пластичность. Благодаря этому она издревле использовалась для изготовления кухонной утвари, предметов обихода и строительства.
Схема производства керамического кирпича.
Принцип изготовления за много веков практически не изменился, усовершенствовались лишь технологии производства. Сначала пластичную глинистую основу помещают в экструдер, откуда под давлением выходит длинная заготовка, которую впоследствии нарезают на отдельные фрагменты — будущие кирпичи. Затем еще сырые куски глины поступают в цех сушки, где из них удаляется лишняя влага. Окончательные свойства придает следующий технологический процесс — обжиг. Он производится при высокой температуре, позволяя окончательно удалить остатки воды и изменить структуру материала. Глинистые минералы спекаются между собой, образовывая «скелет» кирпича.
Существует множество различных способов укладки. В зависимости от расположения отдельных элементов определяется не только внешний вид стены, но и расход материала на 1 м2, толщина и устойчивость перегородок. Минимальный расход на стену толщиной 2 кирпича составляет немного больше 60 шт./м2, тогда как максимальное значение этого параметра — 80 шт./м2 (рис. 1).
Вернуться к оглавлению
Виды керамических кирпичей
В зависимости от возлагаемых на него функций кирпич может быть двух видов:
- рядовой;
- лицевой.
Рядовой используется в качестве основного строительного материала тех частей сооружений, которые будут скрыты с вида облицовочными материалами или лицевым кирпичом. Лицевой строительный материал предназначается для создания красивого вида поверхности стены. Он может иметь различные окраску и текстуру поверхности. Помимо этого, к лицевому кирпичу выдвигаются повышенные требования надежности, ведь он призван стать первой преградой на пути холода, влаги и мороза в ваш дом.
Рисунок 1. Виды кладочных рисунков.
Для экономии такого дорогостоящего материала внутренний слой стены делают из обычного (рядового) кирпича, а внешний — из лицевого. Благодаря широкому ассортименту расцветок, фактур и форм будет очень легко выбрать облицовочный керамический кирпич, который подойдет именно вашему дому.
В зависимости от наличия или отсутствия внутренних пустот, повышающих теплоизоляционные свойства материала, кирпичи могут быть пустотелыми или полнотелыми. Каждый из этих типов строительного материала имеет свои преимущества и недостатки. Например, полнотелый кирпич достаточно тяжел и слабо удерживает тепло, но отличается высокой надежностью. Его можно обрабатывать и придавать разную форму. Пустотелые изделия имеют высокие теплоизоляционные свойства и небольшой вес. Они относятся к самым популярным строительным материалам, хотя и имеют достаточно высокую стоимость.
Еще один тип кирпича — клинкерный. Особенность его производства состоит в том, что изготовляют его из особого сорта глины и обжигают при очень высокой температуре — 1200° С. Это обеспечивает ему следующие свойства:
- высокую прочность;
- практически нулевое водопоглощение;
- стойкость к перепадам температур.
Клинкер, в силу своей высокой стоимости, используется в качестве облицовочного материала. Из него составляют внешний слой стены либо оформляют отдельные фрагменты кладки.
Вернуться к оглавлению
Технические характеристики керамических кирпичей
Главные технические характеристики, которыми выражаются основные свойства кирпичей, следующие:
Таблица характеристик кирпича.
- Устойчивость к замерзанию. Данный параметр показывает, сколько циклов полной заморозки и разморозки способен выдержать строительный материал без появления нарушений структуры и внешнего вида. В зависимости от морозостойкости промышленностью производятся такие марки кирпича, как F15, F35, F100 и т. д. Цифра индекса означает количество циклов замораживания и размораживания. В нашем климате рекомендуется использовать материал с индексом морозоустойчивости не ниже 35.
- Прочность. Базовый параметр, от которого зависят максимально допустимая высота здания и его надежность. Прочность определяется в лабораторных условиях, в результате чего материал маркируется как М75, М125, М150, М300, где число означает нагрузку в килограммах на см2, которую выдерживает кирпич.
- Плотность (удельный вес). Зависит от вида используемой в производстве глины, наличия пустот и степени обжига кирпича. По плотности можно судить о приблизительных теплоизоляционных характеристиках материала: чем она ниже, тем больше воздуха содержит кирпич, что означает надежную защиту от проникновения холода.
- Пористость. Поры могут быть не только большими (в виде пустот), но и маленькими и незаметными, но в то же время заметно влиять на характеристики кирпича. В некоторые виды такого строительного материала при производстве добавляют специальные горючие компоненты, например, древесные опилки. При выжиге они полностью выгорают, оставляя на своем месте небольшие поры.
- Модуль упругости — физический показатель, определяющий сопротивление кирпича к деформациям, имеющим место при его использовании.
Особенности керамических кирпичей, которые выделяют их среди всех остальных видов строительных материалов, состоят в высокой прочности, пористости и устойчивости к замерзанию, в то время как плотность материала довольно низкая. Все перечисленные выше свойства данного строительного материала определяют его применение. В первую очередь керамические кирпичи используются для возведения внешних и внутренних стен жилых домов, дач, бань, гаражей и т. п. Кирпичи со специальными огнеупорными добавками применяют для возведения печей в домах и банях, дымоходов.
Вернуться к оглавлению
Преимущества и недостатки
Характеристики кирпича керамического.
Как и любой другой строительный материал, керамический кирпич обладает определенными преимуществами и недостатками. К преимуществам относятся:
- Высокая прочность и устойчивость к факторам внешней среды. Особо высокими параметрами отличается клинкерный кирпич, который, благодаря его надежности, используют даже в качестве брусчатки.
- Отличные показатели звукопоглощения и теплоизоляции. Это достигается за счет наличия внутренних пустот, в которых находится воздух. Это надежный и бесплатный изоляционный материал.
- Слабое поглощение влаги. Материал имеет очень плотную структуру, которая препятствует проникновению влаги в любой форме. Обычный рядовой кирпич сохраняет данный параметр на уровне 13-14%, клинкерный — 1-3%. От влагопоглощения напрямую зависит и морозоустойчивость, ведь, если вода не попадает во внутреннюю структуру материала, при замерзании не будут происходить разрушения.
- Высокая экологичность. Кирпич относится к материалам с практически нулевым выбросом вредных веществ в окружающее пространство. Единственное исключение — кирпичи с использованием красителей, но производители стараются применять исключительно безопасные вещества, повышая тем самым экологические свойства строительного материала.
Следует упомянуть про незначительные недостатки такого строительного материала. Как и любые другие изделия высокого качества, керамический кирпич отличается довольно высокой ценой. Как альтернативу ему часто используют дешевый силикатный кирпич, но его характеристики значительно хуже. Еще один недостаток кроется в структуре материала: из-за наличия микроскопических пор сквозь кирпичи со временем начинают проступать солевые выцветы, исходящие из цементного раствора. Они немного портят внешний вид кирпичей, но легко убираются раствором лимонной кислоты либо 5%-й соляной кислотой.
Вернуться к оглавлению
Заключение по теме
Такой уникальный строительный материал, как керамический кирпич, отлично выполняет все возложенные на него функции. Он подходит для возведения высоких многоквартирных домов, частных дач, бань, гаражей и т. п. Широкий выбор расцветок, форм и размеров такого строительного материала позволяет воплотить в реальность любую дизайнерскую идею.
При покупке керамического кирпича обязательно обращайте внимание на его характеристики: морозоустойчивость должна быть не ниже 35, чем данный показатель выше, тем лучше.
Обязательно поинтересуйтесь индексом прочности, особенно если планируете возведение довольно высокого строения. Остальные характеристики определяются вашим вкусом и размером бюджета.
При строительстве используйте только качественный и правильно подготовленный цементный раствор — от него и характеристик кирпича зависят общая надежность кладки и срок эксплуатации вашего дома.
как класть одинарный рядовой лицевой кирпич? Характеристика и плотность продуктов
Кирпичи применяют для строительства различных сооружений с давних времен. Отличаются такие строения долговечностью и надежностью. Наиболее распространенным является кирпич, который производится из определенных сортов глины, что определяет его эксплуатационные особенности при соблюдении технологического процесса при производстве.
Изготовление и типы кирпича
Делается кирпич по сложной технологии, а сам процесс проводится в несколько этапов. Сегодня применяют два способа изготовления.
- Формирование камня из массы глины с содержанием воды. Для изготовления используется пресс для формовки изделий, а потом заготовки сушатся в камерах и в последующем обжигаются.
- Используется технология прессования под максимальным давлением, которое достигает 15 атмосфер.
Все эти процессы осуществляются в соответствии с ГОСТом 7484-78. Для приготовления состава применяют специальные машины, что обеспечивает однородность структуры изделий.
Сушка производится тональным или камерным методом, в результате чего заготовки размещаются в среде с определенной влажностью и температурой. После этого происходит обжиг при температуре до 1500 градусов, а время обжига составляет два-три часа, чтобы в структуре не осталось влаги. Это позволяет обеспечить высокую прочность.
Сырьё используют мелкой фракции, и добывается оно обычно открытым методом. Далее его просеивают, и при необходимости измельчают. Желательно использовать одинаковое сырье для производства одной партии, чтобы изделия не отмечались по минеральному составу и цвету.
Таким способом производятся рядовые и лицевые кирпичи.
От использования того или иного технологического процесса, могут получаться такие типы изделий:
- фасонные;
- фасадные;
- глазурованные;
- фигурные.
Кроме того что кирпич бывает пустотелым или сплошным, его поверхность может в некоторых случаях отделываться рифлеными бороздами, что позволяет ему крепче удерживаться в кладке.
Характеристики
Это основные параметры, которым должен соответствовать строительный камень. При покупке надо изначально определить вид кладки и выбрать оптимальный тип кирпича для проведения работ. Рассмотрим требования, которые выдвигаются для данного типа строительного материала.
Плотность
Параметры кирпича определяются его структурой. Основным показателем является плотность. На нее влияет состав сырья и его фракция. В зависимости от плотности определяется класс изделия, который бывает 1,8-2,4. Информация о плотности нужна, чтобы произвести расчётные работы и определить нагрузку на основу, а также понять степень крепости самого здания и его несущих элементов.
Пустотность
Чтобы увеличить теплопроводность и снизить массу кирпича, в нём могут делать пустоты разных форм. Такой кирпич бывает облицовочным или рядовым. Глубина и форма пустот определяется технологией. Кроме того, расположение пустот определяет прочность изделия.
Чтобы улучшить характеристики двойного строительного камня или пустотелого материала, иногда повышают пористость кирпича. Для этого в состав при приготовлении добавляют солому или иные органические компоненты, которые в результате обжига сгорают внутри кирпича и оставляют после себя пустоты. Это позволяет кирпичу марки «М150» сохранять тепло внутри здания, возведенного из него.
Теплопроводность
Определяется она внутренней структурой изделия. Показатели бывают разными, что влияет на стоимость кирпича. Такие показатели важны при возведении наружных стен, от этого зависит их толщина.
Полнотелый одинарный кирпич имеет невысокие теплоизоляционные характеристики и обычно применяется для несущих конструкций. Таким стенам в последующем потребуется дополнительное утепление. Если же использовать пустотелый камень, то это снизит потери тепла, но данный кирпич не сможет выдерживать большой вес, а потому из него часто делают только низкие здания.
Водопоглощение
Так как при изготовлении кирпича используется глина, то этот материал может поглощать воду. Коэффициент определяется различными факторами, и зависит в основном от плотности изделия. Водопоглощение может колебаться от 6 до 14%, и это является нормой. Потому любое здание, которое сделано из кирпича, может простоять определенный срок до момента начала разрушения.
Например, если будет наблюдаться большой перепад температур внутри и снаружи стен, то это будет способствовать возникновению влаги, которая проникнет в поры и накопится в кладке или кирпичах. При низких температурах вода будет замерзать и это негативно влияет на строение. Потому при возведении того или иного сооружения надо учитывать этот момент. Особенно данный пункт касается ванных комнат, бань.
Морозостойкость
Керамические изделия широко используются в различных климатических зонах и могут выдерживать большие морозы. В соответствии со стандартами, каждое изделие должно выдержать определенное количество заморозок/разморозок. Это способствует правильному проведению расчета при выборе материалов.
Морозостойкость определяется буквенным значением «М» и цифровым, которое идёт после него. При правильном выборе камня для той или иной климатической зоны, строение из него может простоять до 100 лет.
Устойчивость к высоким температурам
Пожарная безопасность каждого строения определяется типом материала, из которого оно сделано. Керамическое изделие не горит. Оно имеет большую огнестойкость и может выдерживать высокие температуры свыше 5 часов. Такой камень устойчив к огню и может противостоять температуре до 1000 градусов. Тем не менее строить дымоход или камин из него все же не рекомендуется, так как постоянное воздействие тепла будет постепенно разрушать материал.
Применение предполагает использование для возведения:
- учебных учреждений;
- жилых домов;
- кафе, столовых;
- производственных объектов и прочее.
Керамический кирпич конкурирует по этому параметру с натуральным массивом из дерева, бетонными монолитными конструкциями и природным камнем. В тех сооружениях, которые из него построены, образуется позитивная среда, где могут обитать люди.
Точность геометрии
При производстве кирпичей важно соблюдать правила изготовления и параметры, что контролируется ГОСТом №530.
В настоящее время производится кирпичи таких форматов:
Эти стандарты обязательны для исполнения, и должны соблюдаться на любом производстве. В некоторых случаях допускаются отклонения, но не более чем на 4 мм. Такие требования позволяют осуществлять кладку различных конструкций с небольшими колебаниями. Также нормативы допускают производство кирпича с другими показателями и размерами, но делается это обычно по специальному заказу, и после согласования всех моментов между сторонами по договору.
Хранение и перевозка
Перевозка этого вида материала допускается различными видами транспорта с соблюдением определенных правил. Чтобы обеспечить сохранность материалов при перевозке, их укладывают на поддоны. Не допускается транспортировка насыпом, что может привести к повреждению.
При необходимости обеспечения длительного хранения кирпич размещают на участках с твердым полом. Класть его можно в штабелях или на поддонах. Работы по погрузке/разгрузке производятся с использованием механизированного транспорта или вручную.
Особенности кладки
Керамический кирпич выкладывается порядково, что обеспечивает его перевязку. Рекомендуется через каждые 5-6 рядов кирпича делать армирование, чтобы укрепить стены. При кладке натягиваются шнуры, которые обеспечивают ровность основы и облегчают работу. Кладка начинает производиться с углов при строгом соблюдении горизонтальности.
Остановимся на некоторых советах от каменщиков:
- чтобы избежать различий по цвету строительных камней, нужно закупать их для выполнения всего строительного заказа из одной партии;
- пустотелый кирпич перед кладкой рекомендуется смачивать водой, чтобы добиться большей прочности основы;
- при кладке надо следить за тем, чтобы раствор не высыхал быстро в стене, и на него не воздействовали иные внешние факторы, пока он не схватится;
- кладку лучше производить при температуре не ниже +10 градусов;
- при кладке стен в зимний период в раствор нужно добавлять пластификаторы, чтобы он не замерз, и на основе не появились трещины;
- заказывать объем кирпича для проведения работ рекомендуется на 10% больше, чем потребуется по расчетам;
- перед покупкой надо проверить сертификаты качества на изделия.
О производстве и кладке керамического кирпича вы узнаете из видео.
Керамический кирпич | Строительный справочник | материалы — конструкции
Нормативные требования к керамическому кирпичу. Характеристики качественного кирпича. Допустимые деффекты керамического кирпича. Основные характеристики керамического кирпича. Кирпич полнотелый. Кирпич пустотелый. Кирпич облицовочный. Кирпич облицовочный глазурованный или ангобированный. Кирпич клинкерный. Кирпич шамотный. Транспортировка и хранение кирпича. Рекомендации по покупке кирпича. Сколько нужно кирпича, чтобы построить двухэтажный дом? Усреднённый расход кирпича на 1 м² кладки.
Различают кирпич керамический и силикатный. Схожи они только размерами, так как и материалы, и методы изготовления материала в этих двух случаях совершенно разные. Керамический кирпич формуют из глины (как правило, с различными функциональными добавками) и подвергают обжигу. По определению толкового словаря «кирпич» — это брусок обожжённой глины. Тогда силикатный (то есть «не глиняный») кирпич и не кирпич вовсе, а некоторый твёрдый материал, точнее — «камень строительный» —похожий по форме на кирпич. Так оно и есть — характеристики этих двух материалов регламентируются разными ГОСТами, и строители очень чётко проводят между ними границу.
Керамический кирпич имеет несколько разновидностей: строительный (он же рядовой, «обычный», «полнотелый»), пустотелый (он же «экономичный», «дырочный», «щелевой», «самонесущий»), облицовочный (лицевой), имеющий массу подвидов: фасадный, фасонный, фигурный, глазурованный, ангобированный. Виды кирпича могут сочетаться. Например, фасадный кирпич бывает и пустотелым, и полнотелым, а фасонный — и строительным, и облицовочным. По фактуре поверхности ложковой и тычковой граней изделия могут быть гладкими или рифлёными.
Керамический материал используют также при кладке печей и каминов. Для тех частей, что непосредственно контактируют с открытым огнём, необходим шамотный (огнеупорный) кирпич, а для отделки берут «каминный» — аналог облицовочного фасонного. Клинкерным кирпичом мостят дорожки.
Существует два метода изготовления керамического кирпича: пластический и полусухого прессования. В первом случае глиняную массу влажностью 17 — 30% выдавливают из ленточного пресса, затем сушат и обжигают. Второй способ менее распространён — сырец формируют из глины влажностью 8 — 10% сильным прессованием; такой материал не рекомендуют для строительства помещений с расчётной высокой влажностью.
Нормативные требования к керамическому кирпичу
В настоящее время действуют стандарты ГОСТ 7484-78 «Кирпич и камни керамические лицевые. Технические условия» и ГОСТ 530-95 «Кирпич и камни керамические. Технические условия», пришедший на смену ГОСТ 6316-74 и ГОСТ 648-73.
Отсутствие брака означает:
- cоответствие реальной прочности на сжатие заявленной марке. Производят кирпич марок М75, М100, Мl25, М150, М200, М250, М300. Цифры обозначают предел прочности в кг/см²; подбирать материал надо, исходя из расчёта нагрузки на стены;
- cоответствие пористости марке по морозостойкости, т.е. количеству циклов попеременного замораживания/оттаивания, которое способен «пережить» кирпич, находясь в воде более суток. Маркировка по этому параметру содержит букву «F»; существующие марки морозостойкости: F15, F25, F35, F50. В средней полосе России используют изделия марки F35. Для тёплых регионов, как правило, вполне достаточно, если строительный кирпич «терпит» 15 циклов. Облицовочный кирпич F15 массово не производят — по ГОСТУ его разрешено выпускать только в южных районах, и только в случае, если опыт прошлого строительства в этих местах с применением неморозостойкого материала оказался положительным;
- соответствие водопоглощения нормативу — не меньше 8% для полнотелого кирпича и не меньше 6% для пустотелого;
- cоответствие изделия заданному размеру. Как и прежде, стандарт — 250×120×65 мм. Существуют также: кирпич утолщённый — 250×120×88 мм, одинарный модульных размеров — 288×138×63 мм, утолщённый модульных размеров — 288×l38×88 мм. Кроме того, ГОСТ разрешает предприятиям-изготовителям по соглашению с потребителем выпускать на заказ изделия нетрадиционных габаритов и форм. Чаще всего встречаются: полуторный кирпич — 250×120×103 мм и двойной — 250×120×138 мм. Однако, во всех случаях отклонение размеров от стандарта (или от размеров, указанных в договоре) не должно превышать: по длине ±5 мм, по ширине ±4 мм, по толщине ±3 мм. Для облицовочных изделий требования по отклонениям строже: по длине ±4 мм, по ширине ±3 мм, по толщине —2,+3 мм;
- количество т.н. «половняка» в партии не превышает 5%;
- соответствие внешнего вида стандарту. Поверхность граней должна быть плоской, рёбра — прямолинейными. Правда, у строительного материала допускаются закругления вертикальных рёбер радиусом до 15 мм;
- cоответствие экологической норме. Удельная эффективная активность естественных радионуклидов не должна превышать 370 Бк/кг;
- кирпич не должен содержать включений извести и камней. В принципе, известь входит в состав сырьевой глины, но при этом она мелко помолота. Если же остаются крупные частицы, в дальнейшем они начинают впитывать влагу и разбухают (т. н. «дутик»), откалывая мелкие кусочки кирпича;
- масса любого кирпича в высушенном состоянии не должна превышать 4,3 кг.
Для строительного кирпича не считается браком наличие некоторых допустимых дефектов:
- допускается наличие отбитостей углов глубиной 10 — 15 мм и (или) повреждений рёбер глубиной до 10 мм, длиной 10 — 15 мм — по два дефекта на штуку кирпича;
- допускается наличие трещин протяжённостью до 30 мм — по одной на ложковую и тычковую грани;
- отколы поверхности глубиной 3 — 10 мм разрешены в количестве до 3 штук на кирпич.
Требования к внешнему виду облицовочного кирпича более строги: на лицевой поверхности кирпича не должно быть сколов (в т. ч. и от известковых включений), пятен, выцветов и других внешних дефектов, видимых с расстояния 10 м на открытом пространстве при дневном освещении.
Браком являются случаи нарушения режима обжига кирпича. Признаки «недожога» — горчичный цвет, глухой звук при ударе. Результат такого брака — плохая водо- и морозостойкость. Для «пережога» характерны чёрные подпалины и оплывшая, нарушенная форма, повышенные плотность и теплопроводность (тепло из помещений будет «утекать» гораздо интенсивнее).
Основные характеристики керамического кирпича
| Наименование | Средняя плотность, кг/м³ |
Пористость, % | Марка морозостойкости |
Коэфф. теплопроводности, Вт/м·°С |
Марка прочности |
Цвет |
| Кирпич полнотелый | 1600..1900 | 8 | 15..50 | 0,6..0,7 | 75..300 | красный |
| Кирпич пустотелый | 1000..1450 | 6..8 | 15..50 | 0,3..0,5 | 75..300 | от светло-коричневого до тёмно-красного |
| Кирпич пустотелый «сверхэффективный» (НПО «Керамика») | 1100..1150 | 6..10 | 15..50 | 0,25..0,26 | 50..150 | оттенки красного |
| Кирпич облицовочный | 1300..1450 | 6..14 | 25..75 | 0,3..0,5 | 75..250 | от белого до коричневого |
| Кирпич лицевой «сверхэффективный» (НПО «Керамика») | 1100..1150 | 43..45 | 25..75 | 0,25..0,26 | 125, 150 | от белого до коричневого |
| Кирпич облицовочный глазурованный или ангобированный | 1300..1450 | 6..14 | 25..75 | 0,3-0,5 | 75..250 | в зависимости от желания заказчика |
| Кирпич клинкерный | 1900..2100 | < 5 | 50..100 | 1,16 | 400..1000 | от желтого до тёмно-красного |
| Кирпич печной шамотный | 1700..1900 | 8 | 15..50 | 0,6 | 75..250 | от светло-жёлтого до тёмно-красного |
Кирпич полнотелый
Полнотелый кирпич — материал с малым объёмом пустот (меньше 13%). Применяется для кладки внутренних и внешних стен, возведения колонн, столбов и других конструкций, несущих помимо собственного веса дополнительную нагрузку.
В силу того, что этот материал используют преимущественно для возведения несущих элементов зданий, распространены другие его названия — «строительный», «обычный», «рядовой». Он должен обладать высокой прочностью на изгиб, на сжатие (если конструкция сильно нагружена, то можно заказать марку М250 и даже М300), быть морозостойким. По ГОСТУ максимальная марка по морозостойкости такого кирпича — F50, но можно встретить и кирпич марки F75.
Пористость определяет теплоизолирующие свойства, качество сцепления с кладочным раствором, а заодно и впитывание влаги при смене погоды. Водопоглощение обычного кирпича должно быть более 8%, а на рынке присутствует материал, у которого эта величина достигает 20%. Обратите внимание: сопротивление теплопередаче полнотелого кирпича невелико. Поэтому наружные стены, полностью выложенные из этого материала, требуют дополнительного утепления.
Кирпич пустотелый
Пустотелый кирпич применяют для кладки облегчённых наружных стен, перегородок, заполнения каркасов высотных и многоэтажных зданий.
На самом деле «имён» у этого кирпича много. В различных анонсах его называют «дырочным», «щелевым», «экономным» («экономичным») и «самонесущим». Из последнего названия видно, что он используется преимущественно для ненагруженных конструкций.
Отверстия в пустотелом кирпиче могут быть как сквозные, так и закрытые с одной стороны; по форме — круглые, квадратные, прямоугольные и овальные; по расположению — вертикальные и горизонтальные. Необходимо учитывать, что материал с горизонтальными отверстиями менее прочен (М25-М100).
За счёт того, что пустоты составляют значительную часть объёма (более 13%), на изготовление пустотелого кирпича уходит меньше сырья, чем на изготовление полнотелого. Отсюда и относительно скромная цена, и название — «экономичный». Кроме того, замкнутые объёмы сухого воздуха повышают теплоизолирующие свойства материала. Нужно только следить, чтобы кладочный раствор был достаточно густой и не заполнял отверстия, иначе этим преимуществом нельзя будет воспользоваться. Разумеется, на степень проникновения раствора влияет и размер самих щелей.
Для улучшения теплотехнических характеристик ещё на этапе производства стараются добиться повышенной пористости сплошной части кирпича: при подготовке глины в неё добавляют торф, мелко нарезанную солому, опилки или уголь, которые при обжиге выгорают, образуя маленькие пустоты в глиняном массиве. Зачастую полученный таким образом кирпич называют «лёгким» или «сверхэффективным».
Кирпич облицовочный
Облицовочный, он же «лицевой» и «фасадный», используют при облицовке зданий. Стандартные размеры у него такие же, как у рядового — 250×120×65 мм. Некоторые производители предлагают фасадный кирпич уменьшенной ширины (85 мм вместо 120).
Как правило, фасадный кирпич — пустотелый, а следовательно, его теплотехнические характеристики достаточно высоки. По нормативам, облицовка обязана обладать хорошей морозостойкостью и «презентабельным» внешним видом. Цвет должен быть ровным, грани гладкими, формы точными. Не допускается наличие трещин и расслоения поверхности.
Подбирая составы глиняных масс и регулируя сроки и температуру обжига, производители получают самые разнообразные цвета. Затраты на кирпичную облицовку больше, чем на оштукатуривание, но при правильном выборе материала «керамический» фасад не потребует обновления гораздо дольше, чем штукатурка.
Интересен облицовочный фактурный (рельефный) кирпич. Его ложковая и тычковая поверхности имеют рисунок. Это может быть просто повторяющийся вдавленный рельеф, а может быть и обработка под «мрамор», «дерево», «антик» (фактурный с потёртыми или нарочито неровными гранями) — на выбор заказчика.
Фасонный кирпич по-другому называют фигурным, что говорит само за себя. Отличительные признаки такого кирпича — скруглённые углы и рёбра, скошенные или криволинейные грани. Именно из таких элементов без особых сложностей возводят арки, круглые колонны, выполняют декор фасадов. Существуют специальные элементы для подоконника и карнизов. Подвид фасонного — лекальный кирпич, форма которого выполняется на заказ, по предоставленному лекалу.
Кирпич облицовочный глазурованный или ангобированный
Для получения кирпича с блестящей цветной поверхностью на обожжённую глину наносят глазурь (специальный легкоплавкий состав, в основе которого — перемолотое в порошок стекло), а затем проводят вторичный обжиг уже при более низкой температуре. После этого образуется стекловидный водонепроницаемый слой, обладающий хорошим сцеплением с основной массой и, как следствие, повышенной морозостойкостью. Глазурованный кирпич позволяет выкладывать мозаичные панно как в помещении, так и со стороны улицы.
Технология получения ангобированного кирпича (его ещё называют «двухслойным» или «цветным») отличается тем, что цветной состав наносят на высушенный сырец и обжигают только один раз. Само декоративное покрытие тоже другое. Ангоб состоит из белой или окрашенной красителями глины, доведённой до жидкой консистенции. Если температура обжига подобрана правильно, он даёт непрозрачный, ровный слой матового цвета.
Глазурованный и ангобированный кирпич применяют при оригинальной дизайнерской облицовке внешних и внутренних стен. Широкая цветовая гамма позволяет реализовать фактически любую идею оформления.
К внешнему виду глазурованного и ангобированного кирпича предъявляют приблизительно одинаковые требования. На цветной поверхности не должно быть наплывов и трещин, пузырьков и вздутий. Зазубрины и щербинки допускаются, но в очень малом количестве (не более 4 штук). То же относится к пузырькам и чёрным точкам— «мушкам» (не более 3).
Нужно учитывать, что цветной слой обоих кирпичей достаточно хрупок — вероятно, в силу этого они не слишком востребованы. Их изготовливают в основном за рубежом и на заказ, однако, есть производители и в России — это челябинский завод «Кемма», красноярский «Красноярскстройматериалы» и др. Ангобированный кирпич с покрытием белого цвета выпускает завод «Победа Кнауф», цветной материал с повышенной пустотностью (до 43%) — НПО «Керамика».
Кирпич клинкерный
Применяют для облицовки цоколей, мощения дорог, улиц, дворов, полов в цехах промышленных зданий, облицовки фасадов.
Погруженный полностью в воду, клинкерный кирпич выдерживает минимум 50 циклов попеременного замораживания/оттаивания, а что касается прочности, то ниже марки М400 его просто не выпускают. Такие характеристики обеспечиваются большой плотностью кирпича, которая достигается благодаря особому сырью и особой технологии.
В производстве данного вида материала используют тугоплавкие глины. Их обжигают до спекания при значительно более высоких температурах, чем принято для изготовления обычного строительного кирпича.
Материал получается дорогой, и его использование целесообразно там, где эксплуатация элементов строений или дорожных покрытий проходит в самых жёстких условиях. Кирпичное мощение дорожек не очень популярно в России, поэтому чаще клинкер используют для облицовки фасадов — отделка долгое время не нуждается в ремонте, грязь и пыль практически не проникают в структуру поверхности, да и вариаций цветов и форм — масса. Недостаток только один: в силу высокой плотности клинкер обладает повышенной теплопроводностью.
Кирпич шамотный
Чтобы избежать быстрого разрушения кладки, контактирующей с открытым огнём, необходим кирпич, способный выдерживать высокие температуры. Его называют «печным», огнеупорным и шамотным. Данный материал выдерживает температуры свыше 1600°C.
Делают такой кирпич из шамота — огнеупорной глины. Кстати, ту же глину добавляют в кладочный раствор, чтобы печь не развалилась от воздействия пламени. Изготавливают шамотный кирпич классической, а также трапецеидальной, клиновидной и арочной формы.
Транспортировка и хранение кирпича
Одним из реальных источников появления брака керамического кирпича (трещин, половняка, отбитостей и сколов) является его некорректная транспортировка. Зачастую можно наблюдать, как кирпич (даже относительно дорогой — облицовочный) перевозят навалом и разгружают, как щебень, самосвалом. Некондиция при таком способе транспортировки может достигать 20% от начального объёма.
«Цивилизованным» способом является перевозка кирпича на поддонах. Завод-изготовитель, как правило, подобным образом и отпускает потребителю свою продукцию, а поддоны либо продаёт, либо сдаёт в аренду; рассматриваются варианты доставки на поддонах заказчика.
Керамический кирпич является обжиговым материалом, имеющим неплохую атмосферостойкость, и это допускает его приобретение впрок (в том числе и зимой). Хранение керамического кирпича желательно осуществлять под навесом (исключающим прямое попадание на него атмосферных осадков) в штабелях с вентиляционными зазорами в кладке и проходами между штабелями. Хранение «россыпью» ни в коем случае на пользу кирпичу не пойдёт.
Рекомендации по покупке кирпича
При покупке кирпича требуйте сопроводительные документы: сертификат или паспорт на продукцию. При отсутствии этих документов кирпичом лучше не соблазняться.
Если не хотите «топить улицу», не делайте наружные стены толщиной меньше, чем в 2,5 кирпича (то есть 64 см), иначе тепло будет уходить из дома.
При покупке импортного кирпича учтите, что европейские стандарты не всегда совпадают с отечественными по размерам, морозостойкости, прочностным показателям. Помните об этом при совместном использовании импортного и российского кирпича. Также необходимо учитывать, что толщина отечественных железобетонных элементов (перемычки, плиты перекрытия) кратна высоте отечественного кирпича.
Сколько нужно кирпича, чтобы построить двухэтажный дом?
Произведём расчёт для двухэтажного дома со стенами размерами 8×8 м при высоте потолков в 3 м.
1. Определяем длину наружных стен: 8 м х 4 = 32 м;
2. Высота потолка — 3 метра, тогда высота стен двухэтажного дома — 6 метров, значит площадь наружных стен: 32 м х 6 м = 192 м²;
3. Выбираем кладку в 2,5 кирпича, тогда толщина стен будет равняться 64 см, хотя по каждому отдельно взятому проекту это значение придётся высчитывать индивидуально, исходя из конструктивных особенностей здания, веса перекрытий и т.п. При этом кладку в два кирпича будем выполнять из двойного рядового кирпича и один ряд (в полкирпича) — из одинарного лицевого. Находим усреднённый расход кирпича:
Усреднённый расход кирпича на 1 м² кладки
| Вид кладки | Толщина кладки, см | Размер кирпича | Кол-во без учёта растворных швов, шт | Кол-во с учетом растворных швов, шт |
| В 0,5 кирпича | 12 | одинарный | 61 | 51 |
| полуторный | 45 | 39 | ||
| двойной | 30 | 26 | ||
| В 1 кирпич | 25 | одинарный | 128 | 102 |
| полуторный | 95 | 78 | ||
| двойной | 60 | 52 | ||
| В 1,5 кирпича | 38 | одинарный | 189 | 153 |
| полуторный | 140 | 117 | ||
| двойной | 90 | 78 | ||
| В 2 кирпича | 51 | одинарный | 256 | 204 |
| полуторный | 190 | 156 | ||
| двойной | 120 | 104 | ||
| В 2,5 кирпича | 64 | одинарный | 317 | 255 |
| полуторный | 235 | 195 | ||
| двойной | 150 | 130 |
Если количество кирпича считать с учётом растворных швов, то получим: 192 х 104 = 19 968 штук двойного рядового или 192 х 204 = 39 168 штук одинарного рядового кирпича плюс 192 х 51 = 9 792 штуки лицевого одинарного кирпича.
Также можно посчитать, во сколько обойдётся дом с готовой отделкой. Строители подсчитали, что 1 м² в кирпичном доме стоит 350 — 400 долларов. То есть нужно умножить общую площадь дома (128 м²) на 350 долларов. Таким образом, наш дом с отделкой будет стоить 45 тысяч долларов. Видно, что цена на кирпич от общей стоимости дома составит 10 — 12%, остальные 40 тысяч — инженерное оборудование и внутренняя отделка здания.
Отсюда напрашивается вывод — экономить на кирпиче и его качестве совершенно невыгодно.
Источник: http://www.gbi.ru/ Жуков А. Д., к. т. н. Московского Государственного Строительного Университета
