Принудительная вентиляция в квартире – механическая и искусственная система вытяжки, приточная и естественная вытяжная циркуляция воздуха

виды и особенности, инструкция по монтажу, установки

Войдя в квартиру, всегда хочется чувствовать тепло, свежесть и чистоту воздуха. Но нельзя говорить о комфорте, если довольно резко чувствуются неприятные запахи, которые являются следствием неправильной работы вентиляции в помещении. Поэтому принудительная вентиляция в квартире становится незаменимой в условиях городских квартир.

Чтобы обеспечить ваше жилье максимальным уровнем комфорта и уюта, необходимо обеспечить надежную систему вентиляции. Наиболее распространенный способ – это естественная вентиляция, к ней относятся окна, балконы, форточки, двери, через которые заходит свежий воздух. Вообще, если следовать всем правилам, для отдельного помещения должен создаваться личный канал вентиляции, который выходит на крышу дома. Однако такой способ несет в себе довольно много затрат, и является доступным только для частных домов или домов малой этажности.

В высоких домах устанавливается общий на все квартиры канал, так называемый ствол, который выходит на крышу. От отдельной квартиры к этому стволу присоединяется свои выходы вентиляции на каждом из этажей. Отработанный воздух выходит через вытяжные отверстия, которые во всех квартирах находятся в ванной, на кухне или в туалете. В общий канал воздух из квартиры попадает на высшем этаже. На крыше дома установлены коробы для вентиляции, и благодаря вертикальной вытяжной шахте воздух попадает из здания на улицу. Данная вентиляционная система занимает меньше места, чем установка индивидуальных систем, и является пожаробезопасной.

Принудительная приточная вытяжка

Существует также принудительная вентиляция в квартире, ее следует применять в условиях городских квартир, где естественная вентиляции не справляется с устранением неприятных запахов и испарений.

Принудительные системы вентиляции бывают нескольких видов:

• принудительная приточно-вытяжная с рекуперацией тепла;
• принудительная приточная и естественная вытяжная;
• принудительная вытяжная;
• принудительная приточно-вытяжная.

Система принудительной вентиляции в квартире основана на том, чтобы обеспечить движение воздуха при помощи специально разработанного оборудования. Какое именно устройство выбрать – зависит от размеров, конфигурации и назначения помещения.

Проверка работоспособности вентиляции

Чтобы узнать, насколько правильно работает система вентиляции, необходимо к вентиляционной решетке поднести зажженную спичку или свечку. В том случае, если пламя наклоняется в сторону решетки, значит, вентиляционная система работает нормально. Если же никакой реакции не происходит, и огонь остается в первоначальном положении, то ваша вентиляционная система требует срочного вмешательства.

Для начала попробуйте снять защитную решетку с воздухозаборного отверстия. Затем аккуратно можно попробовать пылесосом убрать всю накопившуюся пыль и грязь по всей площади.

Если вы проверили таким нехитрым образом вентиляцию в жилом доме, и оказалось, что система не справляется с требуемой от нее нагрузкой, а также очистка не приносит никаких результатов, придется заняться установкой индивидуальной системы вентилирования.

Виды принудительной вентиляции

Принудительная вентиляция квартиры бывает двух видов:

1. приточная система, задача которой – подавать чистый воздух в квартиру;
2. вытяжная система, основная функция которой – удалить использованный воздух из помещения.

К вытяжной системе относятся такие простые устройства, как вентиляторы. Их можно установить на форточку или же на вытяжное отверстие. Процесс установки такого устройства достаточно прост, занимает считанные минуты времени. Однако низкой цене соответствует и качество такой установки. Из-за маленьких размеров и мощности вентиляторов они не могут обеспечить квартиру необходимыми параметрами свежего воздуха.

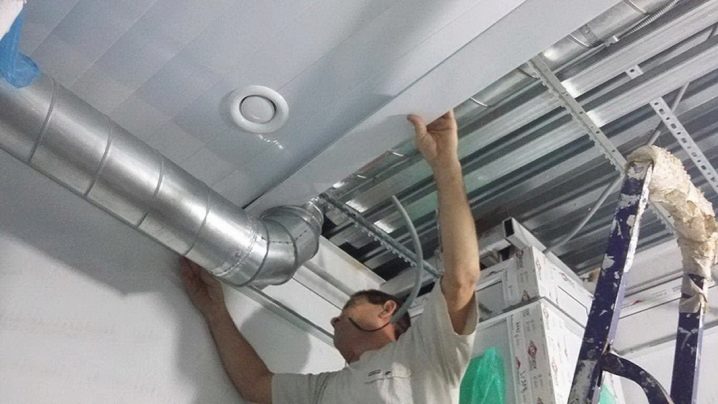

Монтаж принудительной вентиляции

Давайте разберемся, как сделать принудительную вентиляцию в квартире. Для начала стоит попробовать усовершенствовать существующую в нашей квартире естественную вентиляцию. Для этого нам нужно присоединить к ней дополнительные клапаны и вентиляторы. Таким способом мы можем превратить естественную вентиляцию в принудительную систему. Действуем согласно простым этапам:

1. в стене сверлим отверстие диаметром не больше 7 сантиметров. При этом следует открыть окно, что позволит нам избавиться от образующейся пыли.

   Отверстие в стене для принудительной приточной вытяжки

2. с наружной стороны в трубу вставляем решетку, которая оградит от попадания крупного мусора.
3. образовавшиеся щели нужно убрать с помощью монтажной пены. С внутренней стороны квартиры, сверху той части трубы, которая выступает, следует установить коробку. Перед установкой данную коробку необходимо наполнить шумоизоляционным материалом.

Такой способ частично улучшит вентиляцию в квартире. Чтобы происходил отток воздуха, нужно дополнительно еще установить вентилятор. Такая система подходит для ванной комнаты, туалета и кухни.

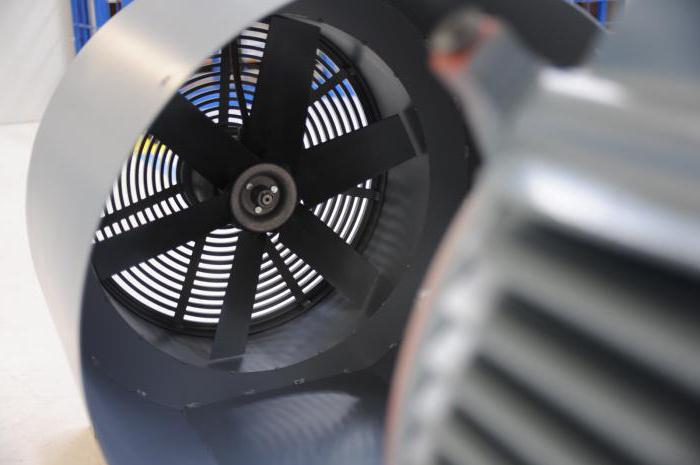

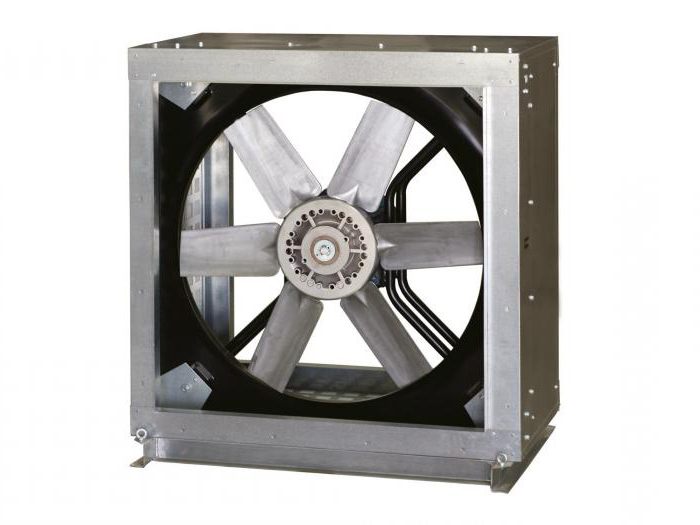

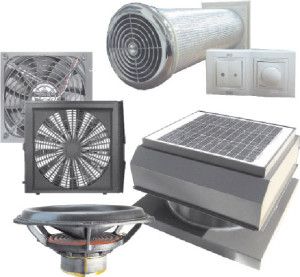

Немаловажным процессом является правильный выбор вентилятора. Они по своей конструкции подразделяются на следующие типы:

• осевые,
• потолочные,
• оконные,

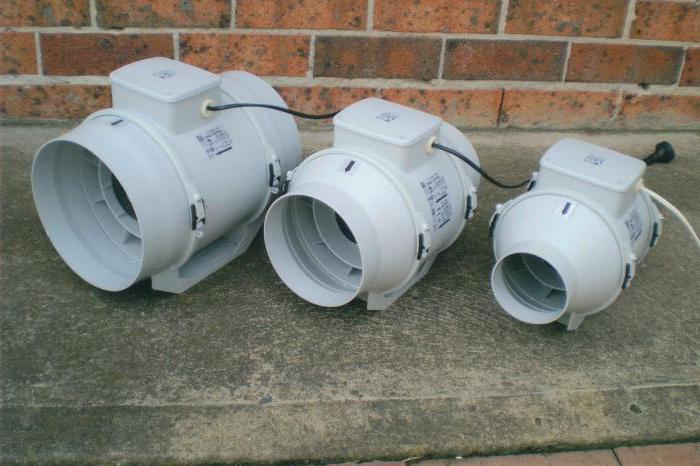

• канальные,
• центробежные.

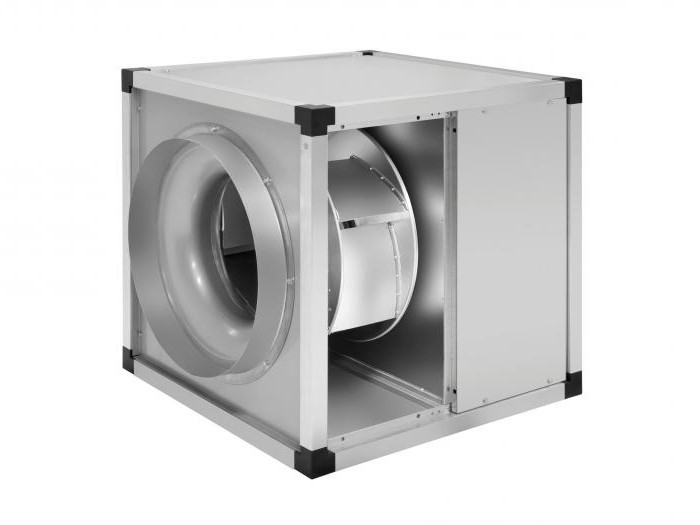

Самым удобным и бесшумным по заслугам считается именно центробежный вентилятор. Он используется как в системе воздухоотвода, так и может работать автономно.

Зная некоторые основные правила, принудительную вентиляцию в квартире своими руками сделать не составит особого труда. Следуйте дальнейшим рекомендациям:

Сборка приточно-принудительного клапана

1. для начала приобретите все оборудование, которое вам пригодится для данной работы. Сюда входит покупка пластиковых труб, с которых предстоит сделать воздуховоды, а также различных соединителей, уплотнителей, хомутов и тому подобное;
2. согласно проекту, правильно разведите трубы по всему помещению;
3. установите заборник свежего воздуха и вывод уже отработанного воздуха, и разместите их противоположно по отношению друг к другу;
4. подключите установку принудительной вентиляции к общей системе. Непосредственно саму систему выберите самостоятельно, исходя от возлагаемой на нее нагрузки;
5. выполняйте соединения труб очень аккуратно и внимательно, после того, как вы включите систему, давление воздуха увеличится. Из-за высокого давления трубы, которые соединены некачественно, просто разойдутся, и потоки воздуха станут неравномерными. Это, в свою очередь, приведет к нарушению работоспособности системы.

Виды установок для принудительной вентиляции

Как уже говорилось выше, для установки принудительного вентилирования самостоятельно вам понадобится установка. Виды установок бывают следующие:

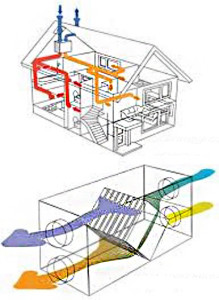

1. система, которая содержит рекуператор. Такая система поможет вам справится не только со входом воздуха и выходом отработанного, но также предоставит возможность сэкономить на кондиционировании и отоплении помещения;

   Работа принудительной приточной вытяжки

2. рециркуляционная установка, в которой нагревание уличного воздуха обеспечивается при помощи смешивания с тем теплым воздухом, который выходит из квартиры;
3. система с охлаждением входящего воздуха, которая применяется в жаркое время года или там, где хранятся продукты, которые быстро портятся;
4. система кондиционирования – обладает одновременно функциями кондиционера и вентиляционной установки. Она самая дорогая из перечисленных вариантов.

Принудительная приточная вентиляция в квартире также может осуществляться посредством воздушного клапана, установленного в металлопластиковом окне. Дело в том, что раньше практически во всех квартирах были установлены обычные деревянные окна с форточками, и сквозь негерметичные рамы воздух попадал в квартиры в огромном количестве.

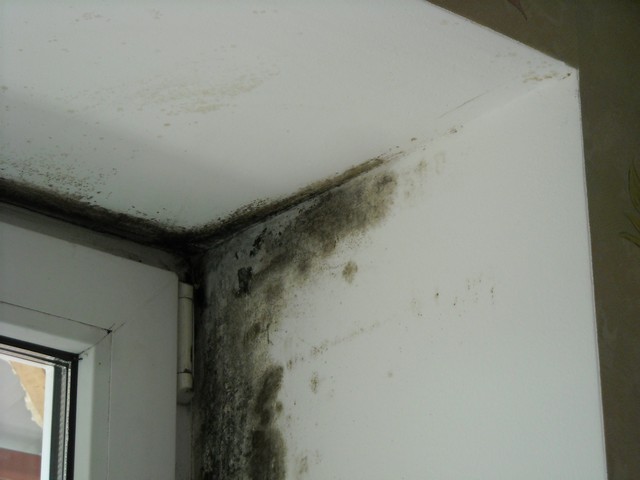

Когда начали устанавливать металлопластиковые окна, сразу начали появляться большие проблемы с неприятными запахами в помещении. Это связано с тем, что отсутствует приток воздуха, что, соответственно, приводит к недостаточной тяге в воздуховодах. С самого начала, как только начали изготавливать пластиковые стеклопакеты, они предназначались для квартир с принудительной вентиляцией. Это со временем они получили огромное распространение, и устанавливают их в любых квартирах, несмотря на возникновение дальнейших проблем со всей системой.


Поэтому, заказывая металлопластиковые изделия, уточните, что вам нужна рама с приточным клапаном. Данные клапаны самостоятельно регулируют количество поступающего воздуха, и при необходимости вы можете корректировать их работу вручную.

Установка принудительной вентиляции в квартире поможет ее жителям создать необходимый комфорт, уют и организовать получение свежего воздуха в помещении, что необходимо для нормальной жизнедеятельности человека и поддержания его здоровья.

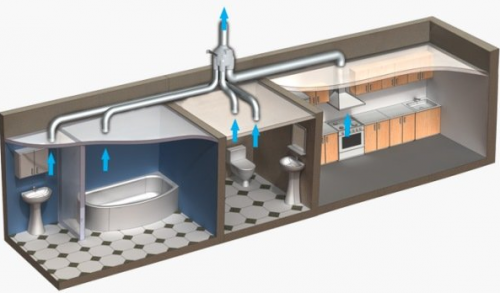

Вентиляция в квартире принудительная

Как сделать принудительную вентиляцию в доме и квартире своими руками, затратив минимум средств

Приточно-вытяжные вентиляционные установки эффективны, надежны и долговечны. Но! Они дороги.

Поэтому многие владельцы жилья, сталкиваясь с нехваткой чистого воздуха в квартире, пытаются самостоятельно решить проблему. Они сооружают принудительную вентиляцию своими руками. Простая на первый взгляд задача «как правильно сделать принудительную вентиляцию» таит множество подвохов. Недостаточно лишь подобрать мощные вентиляторы и проложить незаметные воздуховоды. Требуется расчет всех элементов принудительной вентиляции, их грамотное размещение и компоновка.

О принудительной вентиляции

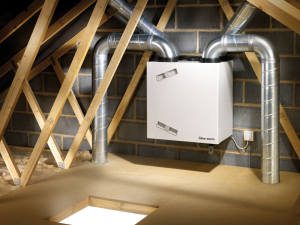

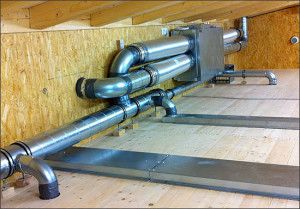

в частном доме вентиляционное оборудование обычно размещают на чердаке

Воздушный поток, образованный с помощью механизмов и подаваемый в помещение и называется принудительной системой вентиляции. По направлению движения воздуха она может быть:

По способу доставки воздуха:

• с воздуховодами;
• без воздуховодов.

Многие владельцы квартир ограничиваются принудительной приточной вентиляцией, когда подаваемый вентилятором воздух создает повышенное давление. Тем самым усиливается вытеснение отработанного воздуха через централизованные вентиляционные каналы.

Еще один способ улучшить воздухообмен – принудительная вытяжная вентиляция. Выходы вентиляционных каналов в кухне, туалете и ванной оснащаются вытяжными вентиляторами. Они создают разрежение воздуха. Для восполнения нехватки, воздух поступает в квартиру через форточки или приточные устройства.

На верхних этажах многоэтажек вышеизложенные способы редко полностью удовлетворяют потребности в свежем воздухе.

Наиболее действенна принудительная приточно-вытяжная система вентиляции. При которой и приток, и вытяжка воздуха обеспечивается механизмами. Собрать ее самостоятельно не так уж сложно, особенно если воспользоваться нашими советами.

Устройство принудительной вентиляции

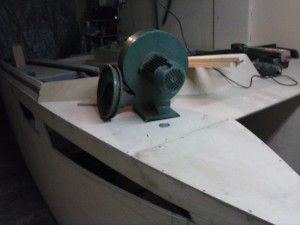

вентилятор «улитка» очень мощный, но шумный

Устройство принудительной вентиляции в квартире или коттедже представляет собой соединение элементов различного назначения, которые все вместе выполняют одну задачу:

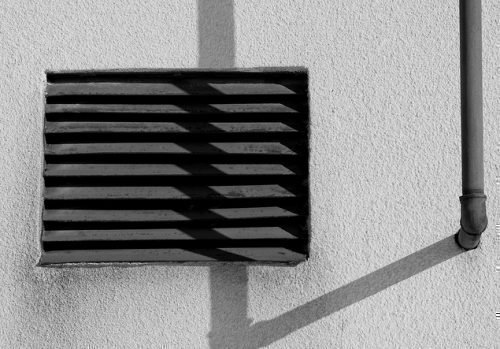

• Решетки для забора воздуха. Они защищают воздуховоды от проникновения мышей, насекомых и мусора. Крепятся с внешней стороны воздуховодов;
• Фильтры. Очищают воздух от пыли, пуха. Особенно тонкие осаждают даже пыльцу растений. Существует множество модификаций фильтров разной формы и степени очистки;
• Клапаны воздушные. Необходимы для регулировки воздушного потока, подаваемого снаружи. В холодное время года прикрывают систему от ледяных порывов ветра;
• Вентиляторы. Создают постоянный напор воздуха в вентканалах;
• Звукопоглотители. Это материалы, которые поглощают шум механизмов и аэродинамический шум в воздуховодах;
• Калориферы. Обогревают приточный воздух зимой;
• Вентканалы или воздуховоды – трубы, по которым двигается воздух;
• Автоматический блок. Делая принудительную вентиляцию в частном доме своими руками, как правило, этим блоком пренебрегают. Автоматика управляет системой, включает и выключает вентиляторы, калориферы. Наиболее совершенные модификации изменяют скорость движения лопастей.

Выбор схемы принудительной вентиляции

Комбинированная. При такой системе принудительная вытяжка сочетается с естественной подачей воздуха или наоборот. Самое широко распространенное устройство вентиляции в квартире или частном доме. Монтируется довольно просто, не требует специального ухода. О недостатках мы уже сказали выше.

Принудительная приточная вентиляция с охлаждением требует внедрения в систему кондиционера. Такое оборудование устанавливается сразу на стояк или частный дом, оно достаточно дорого и громоздко.

Принудительная приточная вентиляция с подогревомвоздуха. Наиболее простой способ ее организовать – установить рекуператор. Он сэкономит расходы на электроэнергию, используя тепло отработанного воздуха. Минус – рекуператор достаточно дорог.

Приточно-вытяжная принудительная вентиляция с рециркуляцией. Отработанный воздух фильтруется, частично смешивается с уличным и возвращается в помещение. Такое устройство принудительной вентиляции достаточно сложно, поэтому в квартире своими руками его берутся делать лишь опытные мастера.

Расчет принудительной вентиляции

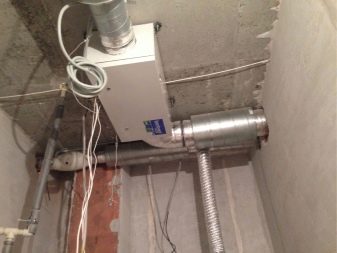

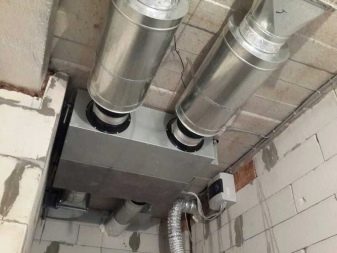

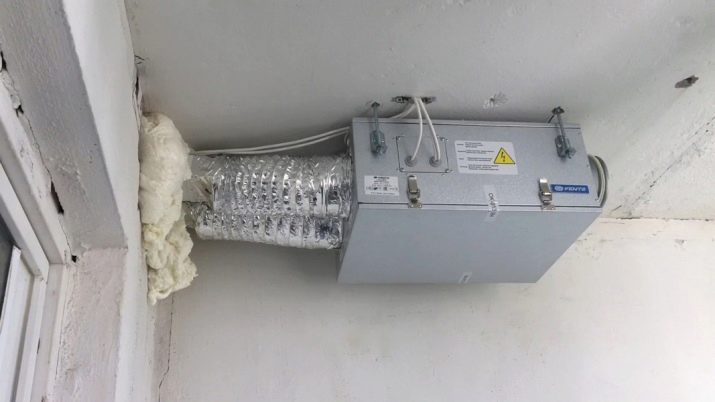

компактная установка для принудительной вентиляции

Задумав сделать своими руками принудительную вентиляцию в частном доме, следует предварительно провести расчеты. Довольно сложные вычисления требуются для принудительной приточно-вытяжной вентиляции:

• Производительность;
• Мощность и число вентиляторов;
• Уровень шума;
• Сечение воздуховодов;
• Мощность и виды вспомогательных устройств: обогревателей, рекуператоров.

Перед тем, как делать принудительную вентиляцию, важно правильно провести расчеты.

Расчет по кратности

Это одна из основных величин, используемых при расчете принудительной системы вентиляции. Кратность воздухообмена показывает, сколько раз должен поменяться воздух в помещении за 1 час. Например, кратность «2» обозначает, что за час воздух поменяется дважды.

Таблица кратностей воздуха согласно СНиП

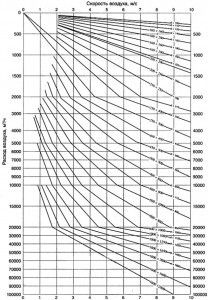

подбор сечения воздуховода

Такой расчет подойдет домашним мастерам, решившим своими руками собрать принудительную вентиляцию частного дома или квартиры. Расчет принудительной вентиляции усредненный для помещений высотой около 3 метров: приток воздуха на 1 кв. метр общей площади составляет 3 кубометра в час.

Расчет площади вентканалов

Площадь сечения воздуховодов тоже очень важна для эффективной работы принудительной системы вентиляции. На размер сечения влияют объем и скорость отводимого воздуха.

Сейчас своими руками выбираем, какой тип вытяжки: принудительная или естественная, лучше для вентиляции. В первом случае скорость воздуха должна быть около 3,5 м/секунду, во втором – около 1,5 м/секунду.

Чтобы правильно подобрать площадь сечения воздуховодов, воспользуйтесь нашей диаграммой.

Распределение воздуха

Эффективность работы принудительной вентиляции квартиры, собранной своими руками, часто снижается из-за неграмотного воздухораспределения.

При хорошо спланированном воздухораспределении в доме или квартире не остается «мертвых зон» со стоячим воздухом. Чем ниже показатель воздухообмена, тем выше вероятность этого явления.

Для притока в жилое помещение установите 2 приточных распределителя со стороны внешней стены, а на противоположной стене 1 или 2 вытяжных.

Наилучшие воздухораспределители для принудительной системы вентиляции не только тихо подают воздух в комнату, но еще и незаметны. Самый простой распределитель – просверленная под «дуршлаг» пластина металла. Хорошо продумав и рассчитав, можно сделать отверстия и непосредственно в воздуховоде.

Спрятать приточные отверстия можно за шторы, под диван или шкаф, между уровнями потолка. Вытяжные решетки необходимо размещать как можно выше.

Соотношение притока и вытяжки зависит от характера помещения и уклада жизни домочадцев. Например, в гостиной для курящих вытяжной вентилятор должен быть мощнее приточного. Таким образом создается разряжение воздуха и дым не проникает в соседние помещения.

По этому же принципу рассчитывается вентиляция кухни и других помещений с повышенным уровнем влажности.

Выбор оборудования для принудительной вентиляции

приблизительный набор компонентов для домашней вентиляции

Приступая к изготовлению принудительной вентиляции в частном доме своими руками, можно выбрать один из вариантов:

• Недорогие системы, собранные из разрозненных компонентов;
• Усовершенствованная принудительная система вентиляции в квартире, часто содержащая рекуператор.

Большинство домашних мастеров, имеющих навыки, останавливаются на втором варианте. Лучше переплатить за качественную технику и смонтировать ее, сэкономив на монтаже.

Место установки

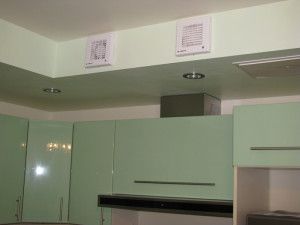

распределение вытяжных вентиляторов на кухне

Место для вентиляционной установки должно быть максимально удалено от спален, детских и комнат отдыха.

Владельцам частных домов намного проще, у них есть еще чердаки. Да и соседи далеко.

Оборудование с хорошей шумоизоляцией практически неслышно за 2-мя закрытыми дверями.

Воздушный баланс

Рассчитывая принудительную вентиляцию, следует придерживаться положительного баланса. Это означает, что объем приточного воздуха больше, чем объем вытяжного.

Главное правило: воздух перемещается из чистых помещений (спальни, гостиные) к грязным (кухня, санузел).

Если в доме принято плотно прикрывать двери с плинтусами, нужно оборудовать их решетками для вентиляции. Тогда воздух сможет беспрепятственно циркулировать из комнаты в комнату.

В закрытые помещения воздух подается и удаляется механически.

Соотношение притока и вытяжки в помещениях различного назначения.

Принудительная приточная вентиляция своими руками

своими руками можно собрать вполне профессиональную вентиляционную систему

Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.



Аккуратно врезаем в ППУ ниппель на 125. Если сделать это правильно, даже не придется уплотнять место врезки.

Подальше от вставки из ППУ устанавливаем фильтр ФВК или ФВ на 125. В качестве воздушного клапана послужит окно на лоджии.

Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Нагреватель следует разместить вдали от горючих поверхностей или заизолировать его корпус. Корпус может нагреваться до 70 градусов, а крышку придется периодически снимать.

На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтобы сделать его работу бесшумной, вставьте в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания.

Далее в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Достаточно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см.

Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше трех на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует воспользоваться оцинкованной трубой.

Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрооборудование снабжено схемами, которыми и нужно пользоваться. В средней части воздуховода, не ближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электрической розетки.

Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.

Принудительная вытяжная вентиляция своими руками

Организовать принудительную вытяжную вентиляцию значительно проще, нежели приточную.

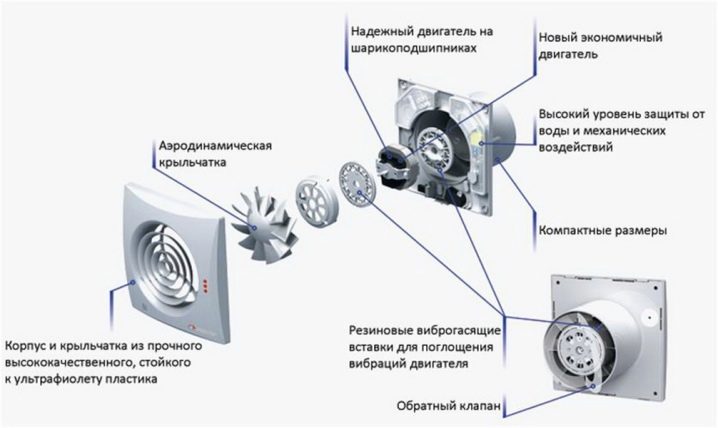

Основа системы – это вытяжной вентилятор. Самые удобные полуавтоматические с гигрометром и таймером. Они включаются при повышенной влажности и выключаются через заданное время.

Вентилятор устанавливают на выходе вентканала в туалете или ванной комнате и прикрепляют к стене дюбелями или саморезами. К распределительной коробке подводится провод, в удобном месте устанавливают выключатель.

Кабель можно уложить в специально выдолбленную канавку в стене или прикрыть пластиковым коробом.

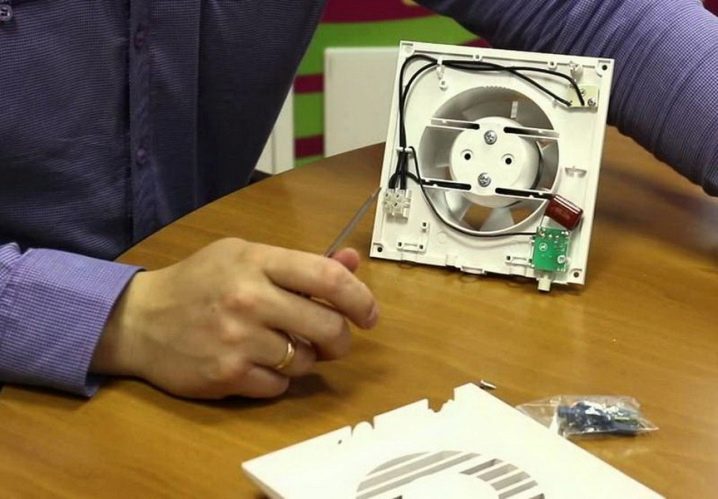

Подключить вентилятор к электросети очень просто, к устройству прилагается схема. Если вентилятор устанавливается во влажном помещении, соединения закрепляются клеммами, а не методом скрутки.

Видеоролик о том, как самостоятельно сделать принудительную вытяжную вентиляцию в ванной комнате :

Принудительная вентиляция в квартире: виды и монтаж системы

Наличие вентиляции в помещении жилого дома делает пребывание там человека комфортным. Подобная система может быть принудительной, естественной или смешанной. Какой вид выбрать, можно решить в зависимости от особенностей здания и каждого помещения, которое нуждается в постоянном обновлении воздуха.

Принудительная вентиляция в квартире считается наиболее эффективной, с ее помощью можно добиться удаления отработанного воздуха и притока свежего, при этом кислород может поступать в отдельные комнаты или во всю квартиру. Для создания такой системы необходимо приобрести соответствующее оборудование, которое должно справляться с обновлением воздуха в помещении определенной площади.

Почему стоит выбрать принудительную вентиляцию

Принудительная вентиляция в квартире имеет определенные преимущества перед альтернативными решениями. Сюда следует отнести возможность регулировки мощности системы, бесшумность работы оборудования, а также простоту обустройства. Можно приобрести системы, которые будут оснащены функционалом, способным не только обновлять, но и нагревать воздух в холодное время года. Для реализации такой задумки необязательно иметь специальные навыки, но определенное внимание следует уделить не только выбору, но и месту установки оборудования. Актуальной такая система считается, если установлены окна из пластика, через которые не может проникнуть свежий воздух.

По той причине, что квартиры наиболее часто ограничены в свободном пространстве, рекомендуется выбирать устройства компактных размеров, управлять которыми можно будет с помощью пульта. В качестве дополнительного преимущества подобных систем выступает наличие обратных клапанов почти в каждом узле, благодаря чему отработанный воздух не возвращается обратно в помещения, а при отключенном оборудовании введение воздуха не производится.

Разновидности принудительной вентиляции

Если вами была выбрана принудительная вентиляция в квартире, то может быть установлена одна из существующих систем подобного типа. Сюда следует отнести вытяжные конструкции, приточное оборудование и приточно-вытяжные приборы. Первая разновидность работает по принципу удаления воздуха из разных помещений. Приточное оборудование обеспечивает нагнетание кислорода, который был очищен, а также нагрет.

Приточно-вытяжные приборы выполняют функцию первой пары разновидностей одновременно. Эти виды систем подразделяются на общие обменные и местные. Первая разновидность используется для больших и специализированных помещений и может обслуживать целое здание. Для установки подобной системы необходимо создать проект вентиляции, которая в процессе работы будет играть роль приточной установки и вытяжки. Местные системы могут быть вытяжными или приточными, их установка осуществляется в отдельно взятом помещении. Такая вентиляция предназначается для комнат, в которых должен быть свежий и чистый воздух. К последнему в таких случаях обычно предъявляются особые требования. Дополнительно принудительная вентиляция в квартире может подразделяться на моноблочные, а также наборные системы. Из отдельных элементов состоят первые, тогда как вторые создаются из разных составляющих, устанавливаемых в комнаты постройки. Они могут быть объединены и подсоединены к мощному оборудованию.

Особенности монтажа принудительной вентиляции

Когда осуществляется установка принудительной вентиляции в квартире, многие задумываются о том, по какой технологии вести работы. Для этого вы можете обойтись только собственными силами, так как процесс довольно прост. Важно провести расчеты, которые определяют мощность оборудования, ведь оно должно справляться со своими задачами. Если в квартире будет целостная система, то для этого следует запланировать проведение магистрали, ее установка осуществляется еще на этапе строительства дома. Придется монтировать приточные клапаны, а также вытяжные вентиляторы.

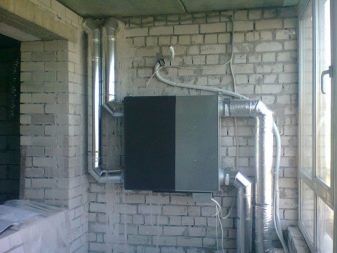

Оптимальным решением для квартиры является установка оборудования для отдельной комнаты. Чаще создается принудительная вентиляция в санузле или помещении ванной. Подобная система может дополнять существующую естественную вытяжку. Для этого в вентиляционную шахту, если таковая имеется, устанавливается вытяжной вентилятор. Он эффективно будет очищать воздух. В кухне должна быть вытяжка, которая выводит отработанные газы за пределы помещения и выполняет функции очищения кислорода от загрязнений, примесей и запаха. После воздух вновь возвращается в комнату. Если создание системы производится на этапе строительства, то проектирование вентиляции должно предусматривать монтаж моноблочный системы, она обеспечивает создание оптимальной влажности и атмосферы в каждом помещении.

Технология установки системы

Если вами будет устанавливаться система принудительной вентиляции в квартире, то необходимо разобраться с технологией проведения работ. Для начала стоит усовершенствовать существующую вентиляцию. Для этого к ней присоединяются дополнительные вентиляторы и клапаны. Эта методика позволит превратить естественную вентиляцию в принудительную. Важно следовать простым правилам, первое из них предусматривает просверливание в стене отверстия, диаметр которого не должен быть больше 7 см. С пылью позволит справиться открытое окно. С наружной стороны в трубу следует уставить решетку, которая будет исключать попадание крупного мусора. Щели заделываются с помощью строительной пены. Со внутренней стороны помещений, сверху трубы, которая выступает, устанавливается коробка. Перед монтажом коробка наполняется шумоизоляционным материалом. Данная методика частично улучшит вентиляцию, но, чтобы обеспечить отток воздуха, необходимо установить вентилятор. Немаловажным является и правильный его выбор. Подобное устройство может быть:



Как показывает практика, самый бесшумным и удобным является центробежный вентилятор, он может работать автономно, поэтому рекомендован для использования в тандеме с системой воздухоотвода.

Методика проведения работ

Если вами будет устанавливаться система принудительной вентиляции в квартире, то необходимо будет следовать определенным рекомендациям, они указывают на необходимость приобретения оборудования, которое пригодится в работе. Сюда следует отнести пластиковые трубы, из которых выполняется воздухоотвод. На следующем этапе монтируются заборники для поступления свежего воздуха и вывода отработанного. Эти элементы должны находиться друг напротив друга. Далее устанавливается оборудование принудительной вентиляции в общую систему. Соединение труб между собой необходимо осуществить аккуратно, делая сопряжения герметичными. Это обусловлено повышением давления воздуха при включении системы. Если соединения будут некачественными, то они попросту разойдутся при эксплуатации, потоки воздуха станут неравномерными. Это послужит причиной нарушения работоспособности вентиляции.

Для справки

Принудительная вытяжная вентиляция (квартире она необходима) еще называется искусственной, механической или приточно-вытяжной. Она реализуется только в двух случаях: когда естественную систему проблематично установить или когда все остальные разновидности вентиляции неэффективны. Принудительная система основывается на побуждении движения воздушных потоков с помощью оборудования. С учетом того, что тяга в каналах зависит от разницы температур снаружи и внутри здания, в жаркое время или в тех областях, где большую часть времени тепло, рекомендуется монтировать принудительную вентиляцию. При этом есть возможность установить систему кондиционирования, а одним из узлов может стать система фильтрации. Это и гарантирует подачу внутрь очищенного воздуха.

Установка приточных устройств

Если вами будет выполняться установка принудительной вентиляции в квартире, то можно применить оконные клапаны. Они представляют собой привод, который располагается в верхней перекладине рамы окна. Данные устройства могут быть установлены в любую разновидность окон, а их пропускная способность изменяется в пределах от 5 до 35 м 3 /ч, что верно для автоматического режима. Цена таких устройств варьируется от 20 до 25$. В продаже можно встретить и стеновые канальные клапаны, которые устанавливаются в предварительно просверленные отверстия. Их пропускная способность – от 20 до 50 м 3 /ч, тогда как заплатить за устройство придется цену от 23 до 28$. Действие таких установок основано на гигрорегулировании. Это явление связано со свойствами полиамидной ткани, которые выражены в расширении при повышении влажности и сокращении – при уменьшении, это обеспечивает закрывание и открывание створки клапана. Тканевые элементы выступают в качестве приводов всего устройства.

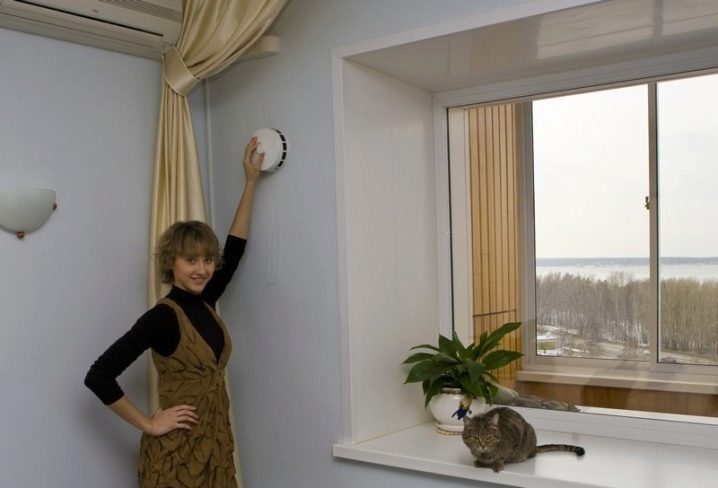

Монтаж оконного клапана

Принудительная вентиляция на кухне в квартире может быть установлена. Сделать это вы можете самостоятельно, для чего створка окна снимается со штока нижней петли. Далее кондуктор клапана присоединяется саморезами к верхней части горизонтального профиля створки. С помощью дрели стоит проделать отверстие нужной ширины и длины. Кондуктор укрепляются в верхнем углу профиля оконной рамы, в том месте, где будет располагаться отверстие, имеющееся в створке. В раме необходимо проделать такое же отверстие и зафиксировать оконный клапан на створку. Наружный козырек прикрепляется на раму снаружи, после регулятор следует переключить в нужный режим. Сварка устанавливается в исходное положение. Если вами будет обустраиваться вентиляция в квартире своими руками по технологии монтажа оконного клапана, то вы получите дополнительные преимущества в виде удаления конденсата со стеклопакетов. Эта проблема является довольно частой для офисов или квартир, но решить ее можно просто. Манипуляции по установке клапана займут примерно час.

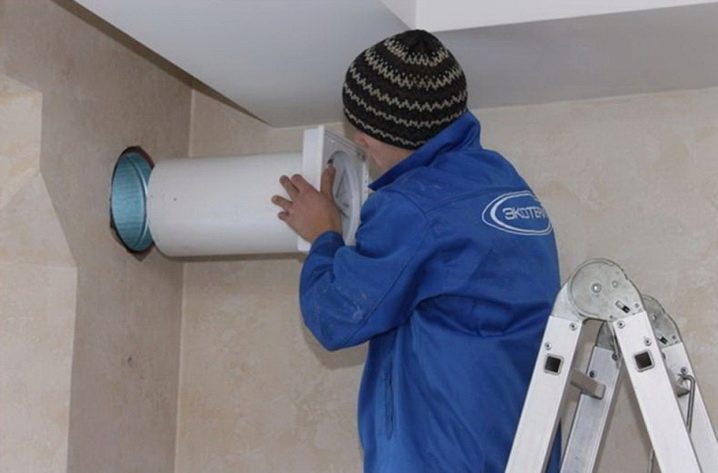

Работы по установке стенового клапана

Расположить такой клапан следует на высоте 2 м от поверхности пола, вблизи приборов отопления. Это обусловлено тем, что входящий поток воздуха должен прогреваться. Дорогостоящие модели таких клапанов могут обладать подогревающими элементами. Устройство обладает звуковым и пылевым фильтром, сеткой от насекомых, а в качестве преимущества перед оконным выступает более высокая производительность. Перед тем как сделать принудительную вентиляцию в квартире на основе стенового клапана, в стене следует проделать отверстие, диаметр которого может составить от 75 до 110 мм. Самостоятельно осуществить такие работы вряд ли удастся, так как для этого понадобится использование керносверлильной машины. Поэтому за помощью следует обратиться к специалистам. Проделывание отверстия диаметром в 110 мм в бетонной стене обойдется примерно в 1$ за сантиметр длины канала. После того как удастся проделать отверстие, следует установить воздуховод, длина которого должна быть равна толщине стены. Со стороны помещения устанавливается приточно-стеновое устройство, фиксируется шурупами к стене каркас, крепежи поставляются в комплекте. С улицы в воздуховоде следует установить настенный козырек, а на последнем этапе мастер осуществляет регулировку режима работы.

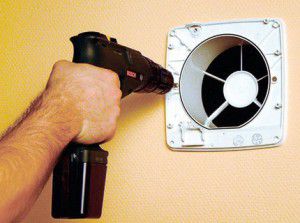

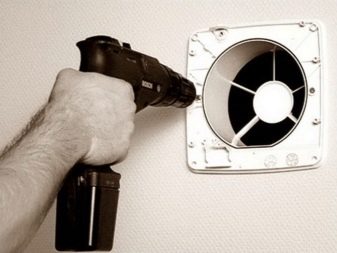

Установка вытяжного вентилятора

Принудительная вентиляция в квартире с пластиковыми окнами может предусматривать наличие вытяжного вентилятора. Так как он работает бесшумно и потребляет примерно 12,5-22 Вт/час, а его толщина не больше 150 мм, его можно закрепить в стеновом шкафу или под подвесным потолком. Для того чтобы воздух из помещения выходил на улицу, от выхода оборудования необходимо провести воздуховод сквозь отверстие в стене. Настенный козырек будет закрывать наружную сторону воздуховода. Если же вы обустроили экономвариант, то его можно вывести на приток в кухню или санузел.

Монтаж вытяжных устройств

Рассматривая виды принудительной вентиляции в квартире, которые были описаны выше, можно предпочесть специальные устройства, которые устанавливаются в туалете, ванной или кухне. Для их монтажа под вентилятором следует провести в комнату воздуховод, в него устанавливается вытяжное устройство. Настроить последнее необходимо на нужный режим работы. Если помещения туалета и ванной располагаются рядом, то можно использовать один воздуховод для проведения вытяжки в два помещения. При этом допустимо применить специальный тройник для системы воздуховода. Если же речь идет о кухне, то следует дополнительно использовать жировой фильтр. Предпочитая современные вытяжки, вы получите оборудование, которое обладает несколькими режимами работы. Иногда в таких устройствах есть датчик присутствия, который заставляет срабатывать вытяжку, когда в помещение входит человек. Если осуществить монтаж вентиляции в квартире, то можно предпочесть оборудование с одним из нескольких режимов активации. Например, устройство может начать работать при изменении влажности, при появлении вредных примесей по типу табачного дыма или летучих органических соединений.

Обслуживание приточно-вытяжной системы

Принудительная приточная вентиляция в квартире предусматривает уход за ней, для чего один или два раза в год, в зависимости от интенсивности и частоты использования, следует осуществлять чистку внутренних поверхностей и фильтров. В процессе этого вы удалите налет на решетках и козырьках с помощью пылесоса или других подходящих способов. Нужно протереть поверхности корпуса и заслонки устройства, используя влажную ветошь. По той причине, что вентилятор работает от сети, необходимо проверить состояние электрического кабеля и соединений. Если эксплуатация нерегулярна, то один раз в квартал следует запустить оборудование на 5 или 10 минут. Когда устанавливается принудительная вентиляция в квартире своими руками, она должна соответствовать требованиям СНиП, а применение дополнительных устройств по типу контролеров, регуляторов, таймеров и датчиков позволит оптимизировать энергозатраты и продлит срок их эксплуатации.

  Заключение

Приточно-вытяжная вентиляция в квартире, доме или офисе способна улучшить качество жизни человека. Ведь свежий воздух так необходим для нормальной работы мозга.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

15 самых красивых жен миллионеров Познакомьтесь со списком жен самых успешных людей мира. Они потрясающие красавицы и нередко успешны в бизнесе.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Принудительная вентиляция в квартире / в доме
Необходимость принудительной вентиляции

Роль вентиляции в жилых помещениях трудно переоценить. Несомненно, вентиляция в той или иной степени нужна практически всем закрытым помещениям, но когда речь заходит о жизни и здоровье людей, исправно работающая система вентиляции приобретает особое значение. Поэтому все квартиры оборудуются обязательными воздуховодами (вентиляционными шахтами), а организации вроде ДЕЗ следят за их состоянием и эксплуатацией, противостоя незаконным перепланировкам.

Вот только ни исправно работающий воздуховод, ни естественная вентиляция не в состоянии обеспечить то качество воздуха, которое обеспечивает вентиляция принудительная. Это одна из самых эффективных систем для удаления отработанного воздуха и его замены на свежий.

10 преимуществ принудительной вентиляции:

Обеспечение качественного воздухообмена, жизненно необходимого для здоровья человека. Отсутствие воздухообмена или его недостаток способствуют образованию плесени и грибков, что, в свою очередь, приводит к развитию и усугублению заболеваний органов дыхания. Кроме того, сокращается срок эксплуатации строительно-отделочных материалов. А это значит, что, сэкономив на обустройстве вентиляции, ремонт придётся делать чаще

Вентиляция по требованию. Различные датчики, как атрибуты современных вентиляционных систем, позволяют использовать приборы по необходимости. В зависимости от выбранной модели, принудительная система вентиляции может быть оборудована датчиками измерения температуры, влажности и т.д. в соответствии с показаниями которых выявляется необходимость включения и отключения системы.

Наличие обратного клапана, препятствующего возвращению отработанного воздуха обратно в помещение

Самостоятельная регулировка мощности системы. Сегодня без труда можно выбрать прибор, опираясь на параметры конкретного помещения

Бесшумная работа. Современные качественные и надёжные системы вентиляции работают бесшумно, либо с очень низким уровнем шума, обеспечивая комфортное пребывание в квартире

Возможность сбора системы из отдельных компонентов и оборудования различных производителей, в результате чего можно создать качественную вентиляцию как в отдельной комнате, так и во всей квартире в соответствии с имеющимся бюджетом

Обогрев и очистка приточного воздуха, чего невозможно добиться в условиях естественной вентиляции. Наличие имеющихся функций у конкретного прибора уточняйте перед покупкой

Решение проблемы герметичных пространств. Принудительная вентиляция позволяет организовать качественный воздухообмен даже в помещениях с закрытыми пластиковыми окнами

Компактные размеры, автоматика и управление с пульта – всё это дополнительные преимущества современных вентиляционных установок, обеспечивающих удобство эксплуатации

Простота в эксплуатации и уходе. Практически все системы вентиляции, представленные на рынке сегодня, вне зависимости от ценовой категории, просты в использовании и требуют элементарного ухода.

Виды принудительной вентиляции

Принудительная вентиляция представлена системами 3-х разновидностей:

• вытяжная система – выводит (вытягивает) отработанный воздух из помещения наружу
• приточная система – обеспечивает приток свежего воздуха с улицы (в зависимости от модели прибор может также очищать и обогревать приточный воздух)
• приточно-вытяжная система – из определения очевидно, что выполняет функции первых двух

Все перечисленные выше разновидности систем принудительной вентиляции можно дополнительно разделить:

• по количеству и площади обслуживаемых помещений:
  • общеобменные – используются в больших по площади и специализированных помещениях, либо обслуживают сразу целое строение, выполняя функции вытяжки и приточной вентиляции
  • местные – используются для вентиляции отдельно взятого помещения

• по составу и количеству элементов:

• моноблочные – отдельный, один единственный прибор
• наборные – определённое количество разных элементов, монтируемых в различных комната, но объединённых между собой в единую систему

Установка принудительной вентиляции

Несмотря на то, что форумы пестрят историями об установке принудительной вентиляции своими руками, гарантировать её корректную работу сможет только профессионал. Ведь установке вентиляционной системы как таковой предшествует целый ряд работ, возможно, даже более значимых, чем сама установка. Это и разработка проекта с учётом специфики конкретного помещения (дома), и расчёты мощности, и анализ имеющегося на рынке оборудования. Наконец, обеспечение безопасности работ!

Отсутствие проекта чревато, ровно как и неправильный расчёт мощности. Если мощности системы окажется недостаточно, то она попросту не сможет обеспечить качественный воздухообмен. Если же оборудование будет чересчур мощным, сквозняки в помещении и, как следствие, частые простуды, домочадцам гарантированы.

Как правило, в квартирах принудительная вентиляция создаётся в конкретно взятой комнате. Чаще всего оборудуется принудительная вентиляция в ванной. В силу своей специфики это помещение как никакое другое нуждается в принудительной вентиляции. На кухне обычно устанавливается специальная вытяжка, которая, опять же, в зависимости от модели, способна не только выводить загрязнённый воздух, но и обрабатывать его, очищая от примесей и запаха и возвращая назад. Нередко принудительная вентиляция монтируется в туалете (особенно часто к такому решению прибегают курильщики или их соседи, к которым табачный дым попадает по воздуховоду). В последнем случае выбирается компактный вентилятор, устанавливаемый в заранее созданное отверстие в вентиляционной шахте.

Правила ухода за вентиляционной установкой

Самое главное правило ухода за системой вентиляции – не запускать! Тогда оборудование прослужит долго, не требуя ремонта.

Уход за вентиляционной установкой практически полностью зависит от вида оборудования. В кухонной вытяжке необходимо периодически менять фильтры, а также не забывать очищать её поверхность от оседающих загрязнений. В противном случае удалить их будет сложнее, ведь пыль на кухне «тяжёлая», то есть содержит частицы жиров, которые, оседая, застывают «намертво».

Что касается вентиляционных установок (независимо от их вида), то также важно своевременно очищать (пылесосить, протирать, мыть) их. Во-первых, это позволит обеспечить должное качество воздуха, заявленное производителями систем. Во-вторых, максимально продлить срок эксплуатации оборудования.

Впрочем, сервисное обслуживание, как и установку вентиляционной системы, всегда можно доверить профессионалам. Компания «ПИК» осуществляет таковое в рамках комплексного подхода к потребностям клиентов.

База знаний

Принудительная вентиляция в частном доме, в квартире, как сделать

.

Вентиляция в доме или квартире является важным решением проблемы недостатка свежего воздуха. Проветривание может проводиться естественно, при помощи дверей и окон. Но, не во всех случаях это эффективно. Принудительная вентиляция в частном доме или квартире – убирает все недостатки.

Принудительная вентиляция — оптимальное решение для эффективного воздухообмена

Устройство принудительной вентиляции особенно эффективно для комнат, которые находятся под систематическим влиянием повышенной влажности. Но также следует знать и о том, что придется потратиться для покупки специального оборудования и его обслуживания.

Применение

Движение воздушных масс в комнатах квартиры или частных домов могут обеспечивать естественная и принудительная вентиляция. Обычная схема проветривания, без применения дополнительных устройств и установок, является бюджетным способом обогатить помещение свежим воздухом. Но, ее простота всегда пропорциональна эффективности. Приточные и вытяжные окна взаимодействуют друг с другом, образуя тягу. Сам воздушный поток возможен только при разнице температур в доме и на улице. Но, как только климатические и микроклиматические условия становятся равными, пропадает и тяга.

Принудительный же воздухообмен исключает влияния погодных условий на эффективность работы вентиляции. Для качественной вентиляции в частном доме необходимо перед началом покупки всех необходимых материалов провести специальные расчеты, которые и позволят выбрать необходимую мощность оборудования и наилучшее место для его монтажа. Система принудительной вентиляции имеет несколько разновидностей, каждая из которых имеет свои преимущества и недостатки.

Принудительный воздухообмен работает независимо от погодных условий

Преимущества и недостатки

Принудительная вентиляция в квартире или в доме более эффективно справляется со своей основной задачей, чем системы естественной вентиляции. Кроме увеличения КПД, к преимуществам относят:

• более быстрое обслуживание системой имеющихся объемов отдельных или всех комнат жилища;
• возможность дополнительной фильтрации воздуха, если такая функция предусмотрена в модели приточного оборудования;
• возможность регулировки скорости воздухообмена.

У принудительного воздухообмена также имеются и недостатки. Один из главных – это энергозависимость. Большие эффективные системы принудительной вентиляции отличаются большой мощностью. За потраченную электроэнергию от функционирования такого оборудования необходимо будет заплатить. Некоторые модели подлежат регулярному техническому обслуживанию – чистке фильтров и диагностике всех датчиков. В больших домах, а также в квартирах, которые расположены на последних этажах многоэтажных домов, проблема качественного воздухообмена особенно острая.

Вентиляционная шахта с имеющимися выходами на каждую квартиру имеет слабую тягу. В старых постройках, они чаще всего засорены и требуют чистки.

Поэтому, лучшим решением для жилищ последнего этажа считают канальное вентиляционное оборудование. Оно полностью превосходит по всем критериям эффективности естественную тягу. К тому же приточный воздух может не только отчищаться, но и подогреваться, что не менее важно в зимний период.

Вентиляционные отверстия сильно засоряются

Типы вентиляционных систем

Решив обзавестись эффективной вентиляцией для жилища, следует знать о ее разновидностях. Наиболее распространенными являются:

• принудительная вытяжная вентиляция;
• принудительная приточная вентиляция;
• принудительные устройства моноблоки (смешанная схема вентиляции).

Выбранная схема вентиляции должна обслуживать заданный объем комнаты или отведенного для нее пространства (примером можно взять кухонную вытяжку над плитой). Все типы вентиляций конструктивно бывают двух типов – моноблочными и наборными. Их отличие заметить несложно. Наборные установки состоят из отдельных узлов и механизмов, которые соединены между собой воздуховодом. Моноблоки все свои конструктивные элементы содержат в одном цельном корпусе.

Самым дешевым вариантом принудительной вентиляции в квартире считают автономные вентиляторы, используемые для приточной и вытяжной системы. Они увеличивают естественную тягу в несколько раз, повышая КПД вентиляции. Дополнительным ее преимуществом является простота монтажа и легкое обслуживание. Делается такая вентиляция в квартире своими руками нее более чем за полчаса, при условии наличия всех необходимых материалов.

Разновидности

Правильно подобранная схема вентиляции – первый шаг к ее реализации. На рынке такого климатического оборудования существуют большое количество моделей устройств, выполняющие те или иные функции. Для частного жилища с большим количеством комнат могут использоваться:

1. Комбинированные системы. Вытяжка, укомплектованная вентилятором, сочетается с естественной подачей свежих воздушных потоков. Встречаются и модели, работающие «от последнего». То есть, принудительное выведение воздуха за пределы жилища должны обслуживать естественные силы.
2. Приточные с системой кондиционирования. Подходят только для вентиляции в частном доме. В квартирах не используются из-за громоздкости оборудования.
3. Приточные с обогревом. Обеспечивают хорошую вентиляцию в квартире с предварительным нагревом рекуператором, который сохраняет температуру воздуха, взятой с вытяжной системы.
4. Принудительное приточно-вытяжное оборудование с функцией рециркуляции. Обеспечивает максимальное сохранение тепла в помещении, смешивая домашние и уличные воздушные потоки.

Недостаток у системы рециркуляции один – дороговизна оборудования. Даже при расположении квартиры на последнем этаже, разместить его правильно очень сложно.

Уличные блоки такого оборудования необходимо крепить с уличной стороны стены. На крыше жилых строений их ставить запрещено. Поэтому, массивные климатические установки – это вариант для большого частного жилища.

Не менее важно, перед тем как сделать принудительную вентиляцию провести правильные предварительные расчеты по мощности оборудования под обслуживающий объем комнат. Самостоятельно сделать это очень сложно, из-за большого количества разных нюансов, которые могут влиять на работу всей вентиляционной системы. Поэтому, лучше доверить расчеты и установку профессионалам.

Конструктивные особенности

В схемах приточных принудительных вентиляций, которые можно использовать в любых типах жилых и нежилых домов, важную роль играют конструктивные элементы оборудования, их мощность и качество. Решив начать монтаж принудительной вентиляции самостоятельно, необходимо знать об особенностях работы всех узлов и механизмов. Необходимые сведения можно получить из инструкции, идущей в комплекте с оборудованием. Приточная принудительная вентиляция чаще всего состоит из нескольких элементов, заключенных в один корпус или соединенных между собой воздуховодом:

1. Накладная решетка. Служит защитой от попадания в систему вентиляции мелкого мусора, а также домашних животных.
2. Система фильтрации. Чаще всего представляет собой несколько прокладок для разных степеней отчистки, установленных по периметру воздуховода.
3. Обратный воздушный клапан. Оберегает пространство комнат от обратного воздушного потока с улицы.
4. Водяной или электрический обогреватель воздуха.
5. Звукоизоляционная прокладка. Необходимо для обеспечения тихой работы устройства.
6. Распределители воздуха. Необходимы для подачи воздушных потоков в одну или несколько точек.

Постоянное рабочее давление воздуха в таких системах оказывается встроенными вентиляторами, которые подключены к общей схеме управления. Очень часто, они дополняются специальными датчиками, которые позволяют автоматически запускать систему вентиляции. Такое преимущество наиболее эффективно сказывается на подаче свежего воздуха в помещения, которые имеют свой влажный микроклимат.

Обустроить такую вентиляцию в частном доме несложно. Она не занимает много места и может занять «уголок» в любом подсобном помещении. Последние этажи многоэтажных домов более требовательны. Человеку необходимо выделить место для оборудования на балконе или в кладовой (если она есть). Хозяин жилища должен также позаботиться и о том, чтобы к оборудованию был беспрепятственный доступ. Обслуживают такие вентиляции чаще всего специалисты, которые и проводили ее установку.

Простые способы обеспечить воздухообмен

Покупка дорогостоящего климатического оборудования не всем по карману. Такие системы эффективны в больших многоэтажных жилищах. А для обычных, более простых и экономных нужд, проблему можно решить и при помощи вентиляционных вентиляторов. Его зона действия – одна комната. Иногда, его работа эффективна и на соседние жилые площади. Самыми распространенными местами, где устанавливают вентиляторы, считают:

• кухню;
• туалет;
• ванную.

Иногда, есть необходимость его установки и в других помещениях. Хороший эффект проветривание оказывает на состояние мебели и вещей в гардеробных, особенно если помещение не оборудовано окном. Вентиляцию в комнате такого типа делают принудительно вытяжной. Такой вариант предполагает монтаж вентилятора в сквозное отверстие в стене. Но следует знать и о других особенностях установки этого устройства. Хозяину жилища необходимо:

1. Просверлить сквозное отверстие в стене диаметром 7 см.
2. Вставить в просверленное окно небольшой отрезок трубы, равный толщине самой стены и зафиксировать его монтажной пеной или цементным раствором.
3. С уличной стороны необходимо установить решетку, которая защитит полость трубы от мусора.
4. Со стороны комнаты на трубу устанавливается основа — звукоизоляционная прокладка и сам вентилятор.

Нельзя забывать и о том, что вентилятор должен быть подключен к электросети. Для удобства в эксплуатации к его проводу можно подключить ручной выключатель, а саму проводку спрятать под слоем штукатурки или других строительных материалов. Нельзя забывать и о том, что для качественной работы такой системы важна и другая часть – приточное отверстие.

Приточное отверстие в обычной комнате чаще всего отсутствует. Получить необходимую тягу система может из искусственных источников – щели между дверью и порогом.

Если такой метод не эффективен, и проточный зазор не справляется с поставленной задачей, в дверь следует вмонтировать специальную решетку. Разнообразие таких товаров позволяет подобрать необходимую модель решетки не только по цвету и форме, но и по некоторым функциональным особенностям. Самыми лучшими считаются декоративные элементы из пластика. Их срок службы наиболее длительный. Пластик не поддается пагубному воздействию влаги.

Вентилятор обеспечит воздухообмен одного помещения

Советы от специалистов

Хозяевам мощных климатических установок следует знать о том, что их применение не относится к числу безопасных. Во время работы, из решеток воздуховода выходит воздух с высокой скоростью. Неаккуратность жильцов, а также неудобное расположение этих частей оборудования может стать причиной простуд и других заболеваний. Особенно, если кроме обычных вентиляторов в системе используется кондиционер. Поэтому специалисты советуют домовладельцам до того, как проводить расчеты, определиться с тем, где будут располагаться отдельные части оборудования. Приточные отверстия не рекомендуется устанавливать в комнатах для сна и отдыха.

Выбор места и для внешнего оборудования также имеет некоторые особенности. Во время функционирования, устройство выделяет много шума. Если оно располагается в кладовой или на балконе, следует позаботиться о хорошей звукоизоляции. Если у потребителя последний этаж – решение проблемы упрощается. Оборудование можно вывести на чердак, где его работа не помешает самому его владельцу, а также его соседям.

Система принудительной вентиляции в квартире

В высотных жилых многоквартирных зданиях проектом предусмотрен естественный воздухообмен в виде вентиляционной вертикальной шахты. Основание ее находится в подвальном помещении, а выход располагается на крыше. В шахту стекается отработанный воздух от всех разветвленных каналов, отходящих от каждой квартиры. Все собранные газообразные отходы человеческой деятельности скапливаются в вентиляционных коробах, а потом выводится наружу. При большом количестве квартир и источников выделения аэрация малоэффективна. Поэтому используется более совершенная система – принудительная приточно-вытяжная вентиляция.

Классификация способов принудительного обмена воздуха

Вариант организации централизованной приточно-вытяжной системы в квартире

Искусственно создаваемая циркуляция потока может быть организована:

• по притоку и по вытяжке;
• в виде механического удаления воздуха;
• механической подачей и самопроизвольным отводом;
• полностью механизированным процессом по притоку и удалению с организацией предварительного конвективного подогрева (или охлаждения) подаваемого воздуха за счет энергии отходящих воздушных потоков.

Побудительные силы, вызывающие движение воздуха, создает специальное оборудование. Оно выбирается и устанавливается, исходя из габаритов, формы и назначения помещений.

Внимание! Вентиляционные установки реверсивного действия в зависимости от помещения и выбранной схемы могут работать в двух режимах: на подачу или удаление воздуха.

Система принудительной вентиляции в квартире в разы увеличивает одновременный приток воздуха снаружи. Замещение его, удаление вредных для организма веществ происходит в более короткий промежуток времени. Вентиляция может быть выполнена в двух вариантах:

• Централизованном, рассчитанном на весь дом. В системе задействованы один или несколько коробов.
• Квартирном, для обслуживания потребностей жильцов отдельно взятой квартиры. В свою очередь, в квартирной вентиляции выделяется локальный вид, когда вытяжка в кухне над плитой целенаправленно удаляет воздух с зоны образования гари, запахов, испарений. Рассчитана локальная вентиляция на небольшие объемы кухонь.

Внимание! В общем понятии принудительная вентиляция — это организованный с помощью специального оборудования (вентилирующих установок, нагревателей или охладителей, фильтров, других преобразователей энергии) воздухообмен в квартире или другом помещении. Основной приоритет такого вида обмена воздуха в том, что многократно возрастает КПД всей вентиляционной системы.

Положительные аспекты искусственно создаваемого воздухообмена

Современная конфигурации схемы эффективной вентиляции

• Принудительная приточная вентиляция с системой фильтров позволяет производить предварительное очищение поступающего с улицы воздушного потока, что важно для микроклимата жилых домов с большим количеством проживающих людей.
• Планируемая на стадии проектирования система энергосбережения направлена на отбор тепла у отходящих газов и нагрев поступающего воздуха. Такой способ снижает расходы на отопление, восстанавливая за счет рекуперации до 60% и даже больше потерь тепла.
• Автоматический контроль над расходованием воздуха, реагирующий на нахождение в помещениях людей, регулирует интенсивность воздухообмена, сокращая его при отсутствии жильцов в квартире.

Вентиляция в квартире: основные виды

Энергоэффективная вентиляция может быть организована несколькими способами способами.

Вариант #1

Монтаж бытовых вытяжных приборов в вытяжной канал или форточку. Чисто принудительная вытяжная вентиляция. Устанавливается, как правило, самостоятельно, в основном на кухне. Требует пополнение замещаемого воздуха путем отрывания форточек, окон, фрамуг. Эффективность обмена ограничена размерами оконного или форточного проема, а также количеством энергии, развиваемой вентилятором. В зимнее время его работа на приток ограничена, т.к. нагнетается прохладный воздух, создающий дискомфорт.

Вариант #2

Подающие свежий воздух клапаны могут являться частью оконных конструкций

Во избежание сквозняков в качестве альтернативы применяются эффективные в работе специальные воздушные клапаны. Через них свежий поток проникает в жилое помещение, компенсируя там его дефицит. Установка приточного вентилятора или оконного клапана считается, как одним из бюджетных, так и самым уязвимым вариантом при использовании в холода: помещение быстро выхолаживается. В любом случае внутри жилища воздушные потоки должны циркулировать в сторону от жилых комнат к туалету и кухне.

Вариант #3

Установка принудительной вентиляции на вытяжку и приток с применением рекуператоров. Считается энергосберегающей. Пластинчатые приборы с теплообменником аккумулируют комнатное тепло или холод от кондиционеров (в летнее время) и отдают его воздуху с улицы. При подаче холодного воздуха принудительным путем кратность обмена воздуха возрастает. В результате не успевший отдать тепло нагретый поток сразу же выводится на улицу. В приточно-вытяжных установках с опцией рекуперации происходит теплообмен между холодным (приходящим) и теплым (отводимым) воздухом. При этом отдается только тепло, но не запахи и различные загрязнения.

Комплектация приточно-вытяжной вентиляции

Вытяжной вентилятор с декоративной решеткой

Принудительная система подачи воздуха конструируется на начальном этапе строительства или при выполнении капитального ремонта. Обязательно, чтобы забор воздуха из атмосферы проходил на высоте не менее 2 м над поверхностью земли. Комплект в теплоизолированном корпусе включает:

• декоративную решетку,
• клапан,
• электрокалорифер,
• набор фильтров,
• вентилятор,
• компенсатор звуковых колебаний,
• устройства автоматического управления,
• воздушные рукава-отводы.

Для компоновки системы требуется специальное место на балконе, лоджии или в коридоре. Комплектность может быть расширена системой увлажнения, дезинфекцией ультрафиолетом, ионизации, пр.

Комбинированный вид воздушного обмена дополнен автоматическим регулированием температуры, влажности, скорости движения воздушных масс. Установленные в каналах кондиционеры подмешивают чистый наружный воздух в рециркуляционный поток. Уходит отработанный воздух по стандартной схеме – через вытяжку в квартире. Общий выходной конец шахты располагается выше плоскости кровли здания.

При отношении сторон воздуховода прямоугольной формы 3:1 он характеризуется самым низким показателем шума при прохождении по нему под давлением воздуха. Нужный размер воздушного рукава рассчитывается по таблицам с учетом расхода воздуха и скорости его движения. С увеличением скорости потока размер воздуховода уменьшается.

Внимание! Правильный расчет и выбор воздуховода подразумевает скорость воздушного потока не более 3м/с. В этом случае обеспечивается допустимый по нормам уровень шума в воздуховоде для жилых помещений.

На сегодня самой совершенной вентиляционной общеобменной системой считается приточно-вытяжной воздухообмен с элементами нагрева и рекуперации. Эффективность легко повышается, если систему доукомплектовать блоком автоматического контроля температуры, таймерами, устройством защиты от перегрузок, датчиками загрязнения фильтров, пр.

Специфика устройств приточно-вытяжного вентилирования воздуха дает возможность подобрать нужную схему для конкретной квартиры. Смонтировать некоторые из них можно самостоятельно. Но установку более сложных инженерных систем лучше доверить специалистам.

механическая и искусственная система вытяжки, приточная и естественная вытяжная циркуляция воздуха

На сегодняшний день большинство людей в нашей стране живут в квартирах, расположенных либо в пятиэтажных, либо в многоэтажных домах, построенных еще во время существования Советского Союза. Для многих такое жилье является довольно комфортным, хотя некоторым оно нравится не очень. Они по возможности пытаются улучшить его, делая ремонт, покупая новую технику и так далее. Многие нередко забывают о том, чем они дышат – а именно о чистоте воздушных масс. И сегодня мы поговорим об особенностях принудительной вентиляционной системы в квартире, что позволила бы сделать воздух в ней максимально чистым и приятным.

Устройство и принцип работы

Как уже стало ясно, чтобы сделать воздушные массы в рассматриваемом типе помещения чистым и безопасным, следует сделать качественную вентсистему. Она может быть:

• естественной;
• приточной;
• принудительной.

Несмотря на то что речь будет идти именно о принудительном решении, отметим, что любая вентиляция должна соответствовать следующим требованиям:

• массы воздуха внутри помещения должны транспортироваться от жилой части до кухни и санузла;
• проветриватели пассивного типа должны быть на расстоянии не менее двух метров от пола, чтобы в помещении не оказывался загрязненный воздух;
• вывод вентшахты должен располагаться выше домовой крыши.

Принудительный вариант будет необходим в квартире тогда, когда обычное решение по определенным причинам не справляется с возложенной на него обязанностью и не имеет возможности обеспечить необходимый воздухопоток. Но чаще всего вентиляция принудительного типа в квартире связана не лишь с негативными действиями ее владельцев (установкой пластиковых окон, неверной теплоизоляцией в помещении, монтажом термодверей), но и с неправильной деятельностью коммунальных служб. Наблюдение за правильной работой вентканалов и необходимой прочисткой воздуховодов если и производится, то очень нечасто.

Кстати, говоря о пластиковых окнах, отметим, что острую необходимость в приточной вентиляции испытывают именно рассматриваемые типы помещений. Дело в том, что герметичность пластиковых окон в комнате либо на кухне существенно нарушает микроклимат в комнатах, по причине чего проветривание в этом случае будет обязательным.

Устройство этого механизма в помещении являет собой сочетание определенных частей разного назначения, совместно выполняющих единую задачу. Речь идет о следующих элементах:

• вентиляторах, создающих постоянное движение воздуха в вентмагистралях;
• поглотителях звука, что поглощают шум механизмов, а также шумы аэродинамической направленности;
• воздуховодах;
• воздушных клапанах, что нужны для регулирования воздухопотоков, подаваемых извне – когда холодно, они защищают систему от воздействия ветров;
• фильтров, что осуществляют очистку воздуха от пуха и пыли; есть даже решения, не пропускающие пыльцу растений;
• заборных решеток, которые защищают воздушные магистрали от попадания грызунов, насекомых и различных предметов;
• калориферов, что осуществляют обогрев воздуха приточного типа в зимний период;
• блоков автоматики, что осуществляют активацию и деактивацию нагревателей и вентиляцию.

Принцип работы принудительной вентсистемы заключается в том, что большая коробка из металла с трубами, торчащими в различные стороны, обычно монтируется в незаметном месте. По одной трубке воздух идет с улицы в установку, а по остальным – наоборот. То есть основной может оказать не только приточная вентсистема принудительного типа, но и приточно-вытяжная. Тогда по одним трубам свежий воздух попадает в помещение, а по иным – уходит. «Сердцем» этой системы будет все та же большая коробка с большим вентилятором, расположенным внутри. Кстати, такие решения очень часто используются для вентилирования мастерской или цеха.

Преимущества и недостатки

Плюсами такого механизма будут следующие моменты.

• Такой вариант вентсистемы, оснащенный фильтрационной системой, дает возможность осуществить предварительную очистку воздушных потоков, идущих с улицы, что будет довольно важно для формирования качественного микроклимата в помещениях, где живет большое количество людей.
• При правильном планировании использования подобной системы существует возможность отбора тепла у уходящих газов и нагрева воздуха, который поступает. Данное решение дает возможность существенно уменьшить расходы на отопление и восстановить около 60 процентов потерь тепла за счет процесса рекуперации.
• Автоконтроль над расходом воздуха, который реагирует на то, есть ли в комнате люди, также реагирует на интенсивность воздушного обмена, снижая его в случае, когда в квартире никого нет.
• Высокая производительность.
• Бесшумность.

У такой системы, как и у любой другой, существуют и недостатки.

• Негабаритность. Для квартир с небольшими размерами будет неплохим решением установить небольшую копию приточно-вытяжного механизма, то есть маленькую моноблочную вентиляционную установку.
• Сложный монтаж. Такая установка обычно влезает только на балкон или вообще устанавливается на кронштейне за окном, а воздуховоды за навесным потолком. Да и монтаж необходимо осуществлять еще до чистовой отделки квартиры, то есть все это делается во время ремонта.

Виды

Следует сказать, что принудительная вентиляция может реализовываться по различным критериям. Существуют две большие категории:

• по направлению движения воздухомасс;
• по функционалу и назначению.

Теперь следует рассмотреть эти категории несколько подробнее.

По направлению движения воздуха

Итак, если смотреть на направление движения воздушных масс, то принудительная вентсистема может являться:

• приточной;
• вытяжной;
• приточно-вытяжной.

Вентиляция первого типа будет отличным решением вопроса вентилирования помещения. Она будет идеальным вариантом, осуществляющим принудительное нагнетание, фильтрование и последующее очищение воздушных масс. Как правило, такие решения еще и оснащаются электрокалорифером, что позволяет регулировать вентилирование в различные времена года. К тому же он может оказаться дополнительным источником тепла в такой конструкции.

Чтобы обеспечить работу такого механизма, в квартире необходимо создать систему воздуховодов, а также решеток, что позволят подавать в квартиру очищенные и теплые воздушные массы. Невысокая сложность осуществления такого типа работ позволяет оптимизировать процесс создания всего необходимого на стадии возведения здания или же при проведении капремонта квартиры.

Если говорить о вытяжном варианте, то это решение будет хорошим вариантом для помещений с грязным воздухом и высокой влажностью. Как правило, подобными комнатами будут санузел и кухня. И естественная вентиляция здесь не всегда эффективна. Чтобы проверить ее эффективность, следует взять бумажную полоску и поднести ее к вентрешетке. Если она прилипла, то естественная вентиляция включена. А если нет, то придется делать принудительный вариант. Для этого следует установить вытяжные вентиляторы бытового типа, чтобы сырость и различные запахи в помещениях не задерживались.

В качестве вытяжек применяются вентиляторы настенного типа, которые легко смонтировать. Достаточно просто демонтировать решетку, после чего поменять ее на вентилятор подходящих размеров. Он будет осуществлять проталкивание воздушных масс по каналу.

Если говорить о приточно-вытяжной системе, то она призвана сбалансировать потоки воздуха, которые перемещаются между внешней средой и определенной квартирой. С одной стороны, в квартире всегда должен быть чистый воздух, чтобы ее обитателям было максимально комфортно, а с другой – грязный воздух должен удаляться наружу. Именно для этого и необходимы приточно-вытяжные решения. К тому же такие установки могут утилизировать и использовать энергию приходящих воздушных масс, трансформируя ее в тепло. Они отлично чистят воздух от микробов и пыли.

По функционалу и назначению

Существуют и другие типы вентиляции. Описанные ранее мы упоминать снова не будем. Первый вариант, о котором хочется сказать, – так называемая гибридная побудительная вентиляционная система. В ней используются дефлекторы, вентиляторы, решетки, эжекторы, флюгерки, канальные подогреватели. Львиную долю времени они применяются как обычные, а побуждение будет активироваться только при наличии нагрузок пикового типа либо если нет тяги.

Механическая или искусственная вентсистема используется, где мощности обычной объективно не хватает. В подобных механизмах обычно применяют оборудование и технику, что позволяют транспортировать, очищать и согревать воздушные массы. Подобные вентиляционные решения могут убирать или осуществлять подачу воздухомасс в вентилируемую квартиру вне зависимости от ситуации на улице. И если говорить о практической стороне вопроса, то в офисных и квартирных помещениях лучше применять как раз такую либо же гибридную вентсистему.

Местная локальная предназначается для подачи свежих воздухомасс на некоторые места или для выведения грязного воздуха от мест формирования различных выделений. Такой тип вентисистемы используют, когда места выделения вредных веществ являются какими-то локальными и можно сделать так, что они не будут распространяться по помещению. В таких случаях использование местной вентиляции будет не только максимально эффективным, но и дешевым. Такая вентиляция обычно применяется на производстве. В бытовых условиях обычно применяют общеобменную вентиляцию.

Этот вариант вентиляции, в отличие от прошлой категории, предназначен для вентилирования всего помещения. Такой тип вентиляции может быть как приточным, так и вытяжным, причем с обратным клапаном.

Расчет системы

Если есть необходимость сделать собственноручно принудительную вентиляцию, то следует предварительно осуществить расчет системы. Все будет зависеть от схемы вентиляции. Мы расскажем некоторые подробности проведения расчетов. Самым сложными будут вычисления, которые необходимы для вентиляции принудительного плана приточно-вытяжного типа. В этом случае понадобятся данные:

• мощность и количество вентиляторов;
• воздуховодное сечение;
• производительность;
• наличие шума;
• мощность различной техники вспомогательного типа.

Очень важным будет расчет по кратности. Данная величина является одной из основных, которая нужна для расчёта принудительной вентсистемы. Этот параметр дает возможность понять, какое количество раз должен измениться воздух в интересующем нас месте за 60 минут. То есть если кратность будет три, то это значит, что за 60 минут воздух в квартире поменяется 3 раза. Данный расчет подойдет для людей, которые решили самостоятельно сделать рассматриваемый тип вентиляции в квартире либо частном доме.

Также важным параметром будет расчет площади вентканалов. Это необходимо для эффективной работы механизма принудительной вентиляции. На размер этого показателя будет влиять скорость воздухомасс, которые отводятся, и их объем.

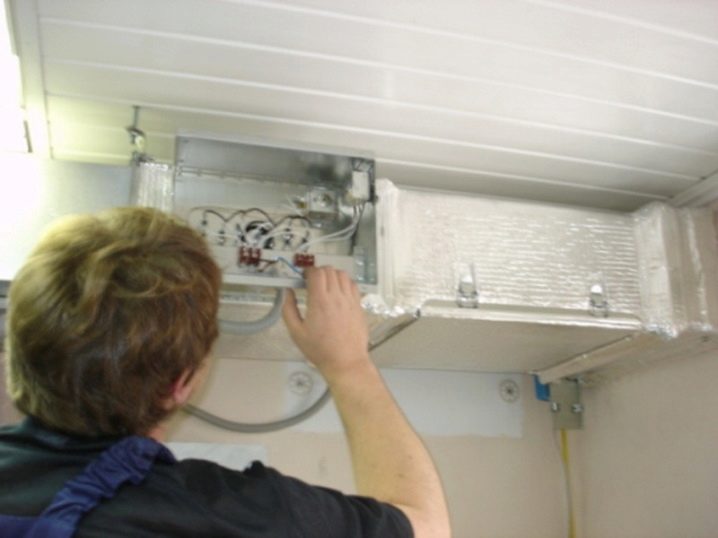

Установка оборудования

Теперь мы поговорим о том, как осуществить монтаж такой системы собственноручно. Вначале следует сделать клапан приточного типа. Для этого следует осуществить ряд действий:

• проделать в стене сквозную дыру с размером около семи сантиметров, после чего вставить туда трубку;
• теперь ее нужно прикрыть решеткой, защитив ее от попадания мелких предметов и мусора с улицы;
• щели между трубой и отверстием задуваются монтажной пеной;
• в помещении на трубу монтируют короб, который имеет шумовую изоляцию.

После этого требуется осуществить монтаж вентилятора. Подобная вентиляционная система будет актуальной как для кухни, так и для ванной или санузла. Лучше всего, если вентилятор будет издавать минимальный шум. Как правило, речь идет о так называемых центробежных решениях.

Теперь требуется проложить воздуховод. Сделать это легко по такой схеме.

• Покупаем нужные части для создания вентиляции. Речь идет о трубах для воздуховодов, соединительных частях, а также уплотнителях. Все это должно быть разведено по заранее запланированной схеме по постройке.
• После этого осуществляется монтаж заборной решетки и выводной решетки для использованного воздуха. Монтаж обеих решеток должен быть выполнен в противоположных местах.
• Теперь подключаем принудительное оборудование к общему вентмеханизму.
• Аккуратно соединяем вентиляционные воздуховоды, чтобы когда они будут подключены, элементы не разошлись из-за дополнительного давления.

Также не будет лишним рассказать о монтаже такой вентиляции на кухне, так как многие сталкиваются при этом с проблемами. Почему-то существует ошибочное мнение, что одной вытяжки там будет достаточно. На самом деле это не так.

Для обеспечения качественного воздухообмена сначала следует определить расположение вытяжки и приточной дыры. Лучше пробивать дыры на кухне в стене, где находится окно, поближе к потолку. После этого следует выполнить такие действия.

• Проделать отверстия с диаметром 12 сантиметров для вентиляции и вытяжки. Причем сделать их максимально рядом одно с другим.
• В сделанные дыры установить трубы под уклоном на внешнюю сторону для удаления конденсата, который обязательно будет образовываться. Если остались зазоры, то их следует заделать при помощи монтажной пены.
• Когда пена застынет, на трубу, что расположилась ближе к стене кухни, к которой будет устанавливаться мебель, следует установить обратный клапан.
• Следующий шаг – прокладывание воздуховода к вытяжке на кухне. Для этого используются различные поворотные элементы, которые соединяются между собой герметиком на силиконовой основе.
• Далее осуществляем протяжку воздуховодных труб для приточного потока воздуха. Определяется местоположение решетки, после чего она устанавливается на потолке. Теперь проводим туда магистраль и делаем припуск на уровень подвесного потолка.

На этом процесс монтажа будет завершен.

Рекомендации мастеров

Перед началом создания рассматриваемой вентиляционной системы нужно несколько раз перепроверить все сделанные расчеты, дабы не допустить ошибку, которая может потом стоить дорого. Также мастера советуют использовать только проверенные комплектующие от известных производителей. Иначе существует риск, что какой-то вентилятор может выйти из строя, что нарушит всю работу системы вентиляции.

Если своими руками не получается выполнить какую-либо процедуру, не следует стесняться обратиться к специалисту. Лучше потратить немного времени и денег на консультацию профессионала, чем самостоятельно допустить ошибку, которая может нарушить работу всей системы.

О том, как установить принудительную вентиляцию в квартире, смотрите в следующем видео.

правила и порядок обустройства системы воздухообмена

Затхлый воздух в ванной и грибок на стенах – все это последствия недостаточного воздухообмена. Дышать спертым воздухом или просто принимать душ в таком помещении не только не приятно, но и вредно для здоровья. Согласны? Но избежать перечисленных негативных явлений возможно, если обустроить систему эффективного воздухообмена.

А как это сделать мы детально поговорим в нашей статье – выясним нужна ли принудительная вентиляция в ванной или достаточно будет использовать естественную. Разберем нормативные требования и особенности обустройства вентиляционной системы.

Содержание статьи:

Требования к вентиляции в ванной

О том, какой должна быть эффективная, практичная и надежная система воздухообмена сказано в ряде отечественных подзаконных актов:

• ГОСТ 30494-2011, где описано, то каким должен быть микроклимат в помещениях;
• СП 60.13330.2012, где изложены требования и правила, указывающие на то, что должна представлять собой вентиляция.

Кроме того, об воздухообмене сказано в СП 55.13330.2016 и СП 54.13330.2016, но они ссылаются на Свод правил указанный выше.

В перечисленных подзаконных актах сказано о том, что воздухообмен необходим для поддержания качества воздуха на необходимом уровне.

Таковым он будет являться, если содержание вредных веществ не превышает умеренных значений. К примеру, когда количество углекислоты в каждом кубическом метре не больше 400 см³. Средним считается показатель 400-600 см³, не комфортным, но допустимым – 600-1000 см³, а свыше 1000 см³ – это весьма низкое качество воздуха.

Согласно законодательству параметры микроклимата в ванной комнате должны соответствовать нормативным требованиям. А для этого в помещении должна быть устроена эффективная система воздухообмена

В тоже время при организации воздухообмена в жилых и служебных помещениях, включая ванную комнату, следует помнить, что он должен способствовать созданию комфортных условий для проживания.

В для этого на необходимом уровне должна поддерживаться:

• температура воздуха;
• скорость движения воздуха в помещениях;
• влажность воздуха;
• результирующая температура и ее локальная асимметрия.

Все эти показатели комплексно характеризуют воздействие на человека перечисленных выше показателей, а также теплового излучения. То есть температура в ванной должна составлять 24-26 °С, что является оптимальным значением. И гарантированно не опускаться ниже 18 °С, так как указанное значение считается минимально приемлемым. При этом результирующая температура должна находиться в пределах 23-27 °С, а разрешенные значения ее асимметрии находятся между 17 °С и 26 °С.

Следствием неправильно организованной вентиляции ванной являются различные негативные процессы. К примеру, появление плесени, грибка на различных поверхностях

Относительная влажность в ванных не регулируется, но обычно там устанавливаются вытяжки, предназначенные для отвода за пределы здания воздуха из всего частного дома, квартиры. Что влияет на характеристики жилых помещений. Поэтому необходимо учитывать, что влажность в комнатах, где находятся люди, должна быть в пределах 30-45% (летом), а зимой может достигать 60%.

В любом из указанных случаев скорость перемещения воздуха (оптимальная) не должна превышать 0,15 м/с. Приемлемое значение указанного параметра — 0,2 м/с.

При этом значительные перепады указанных выше значений недопустимы. К примеру, условия проживания могут считаться оптимальными, если температура колеблется в пределах 2 °С, а приемлемыми – при резких изменениях, которые не превышают 3 °С.

Температурные характеристики также должны быть схожими по всей высоте помещения. Так, если различия превышают 2 °С, то условия жизни оптимальными назвать нельзя.

На фото изображен грибок, спорами которого придется дышать, если система вентиляции является неэффективной. И это будет только одним из негативных факторов. Так как вредные вещества выделяет в воздух практически все, что используется при строительстве и отделке жилья: строительные материалы, мебель, ковры, плитка и другие отделочные материалы

А поддержание всех перечисленных выше характеристик без организации эффективной системы воздухообмена – процедура невозможная.

Когда нужна принудительная вентиляция?

В профильных руководящих документах сказано, что воздухообмен в жилых и любых других помещениях может осуществляться различными способами. А именно с помощью естественной, принудительной или смешанной вентиляции.

А кокой именно тип воздухообмена выбрать, зависит от условий конкретного помещения. Так, нужен ли вентилятор или не нужен в конкретной ванной комнате зависит от производительности и стабильности естественной вентиляции. Точнее от того, может ли она обеспечивать достаточный воздухообмен для поддержания оптимальных или хотя бы приемлемых условий.

Современные вентиляторы представляют собой компактные, экономичные изделия, которые призваны сделать любую систему вентиляции эффективной и стабильной

Исправная вентиляция должна ежечасно удалять из ванной не менее 25 м³ воздуха, а из жилых помещений и ванной- не менее 90 м³ воздуха. Этот показатель актуальный, если в ванной находится вытяжка, обеспечивающая вентиляцию комнат, в которых регулярно находятся, отдыхают жильцы.

Причем указанные значения считаются минимально возможными и в реальности воздухообмен нередко должен быть более эффективным и производительным. Причиной этому является недостаточное качество подводимого уличного воздуха. К примеру, из-за значительно количества углекислого газа, количество которого в крупных городах вполне может достигать 400 см³, а в небольших — 375 см³ на каждый кубометр воздуха.

В результате, чтобы снизить показатели СО₂ до оптимальных значений нередко может понадобиться гораздо большее количество уличного воздуха. К примеру, для поддержания оптимальных условий в ванной может понадобиться не минимальные 25 м³ воздуха ежечасно, а до 150 м³.

Но самая большая сложность в том, что естественная система вентиляции не отличается стабильностью. И если за окном воздух прогреется до 15 °С, то при закрытых окнах ее эффект станет практически нулевым.

Эффективность вентилятора зависит от правильности его размещения. К примеру, это изделие не должно перекрывать канал естественной системы вентиляции или ситуация с воздухообменом только ухудшится. Поэтому для вентиляторов следует подготовить отдельное посадочное место, как изображено на фото

Кроме того, эффективность естественной вентиляции выявить достаточно сложно – для этого придется делать замеры в помещении, причем в тот момент, когда температура уличного воздуха будет составлять 5 °С. Кроме того, для этого нужно специальное оборудование. Поэтому в большинстве случаев индикаторами того, что пора обзавестись вентилятором, служит  или  (к примеру, в швах между плиткой, других укромных местах) или неприятный запах. Ведь большинство негативных процессов протекают без видимых признаков и становятся явными только на запущенных стадиях.

Еще одним важным недостатком естественного воздухообмена является отсутствие возможности эффективно регулировать ее производительность.

Кроме того, существенно влияет на рабочие характеристики традиционной системы использование энергоэффективных окон, дверей. Герметичность которых нарушают естественные процессы воздухообмена.

В качестве итога можно указать на то, что естественная вентиляция конструктивно надежная, не затратная и способна справляться с возложенными на нее функциями. Но за исключением критических моментов, вызванных нестабильностью естественного воздухообмена и значительными нагрузками при использовании ванной.

На схеме изображен вентилятор, а также датчик влажности (МР590), реле времени (MP8037ADC). Которые предназначены для управления импульсным источником питания (PW1245), что позволит автоматизировать систему вентиляции и сделать ее эффективной и экономичной

Принимая во внимание все эти моменты, оптимальным является альтернативное решение – использование смешанной системы вентиляции. Она на постоянной основе отвод загрязненного воздуха, влаги будет осуществлять естественным путем, а при существенных нагрузках — принудительно, то есть с помощью вентилятора.

Что с большей вероятностью позволит сделать условия проживания комфортными и неопасными для здоровья, причем при умеренных расходах.

В то же время использовать вентилятор на постоянной основе не стоит. Так как это существенно увеличивает эксплуатационные затраты, снижает пожарную безопасность.

Порядок обустройства системы воздухообмена

Создание вентиляции в ванной – процедура ответственная. Ведь нужно обеспечить эффективный воздухообмен при минимальных теплопотерях. Кроме того, система должна быть безопасной, особенно это касается случаев, когда будет использоваться вентилятор. Так как он электрический, а в ванной традиционно повышенная влажность и во время гигиенических процедур присутствуют брызги.

Чтобы учесть все перечисленные и другие моменты, создание любой системы вентиляции следует начать с составления технического задания.

После чего переходят к практической части, которая состоит из 3 этапов:

• проектирование;
• монтаж;
• проверка работоспособности.

Рассмотрим каждый из этапов обустройства вентиляции подробнее

Этап #1 — составление проекта

Такой этап, как проектирование не следует игнорировать даже при создании системы вентиляции в квартире. Причем даже в такой, где уже предусмотрены все необходимые каналы и многие другие элементы конструкции. Так как именно на этом этапе решается будет ли система безопасной и эффективной.

Чтобы обеспечить ванную, а также все жилье чистым воздухом, проектирование и монтаж элементов конструкции системы вентиляции следует доверить специалистам

Кроме того, именно проектирование позволит сделать систему вентиляции:

• конструктивно простой, что обеспечит надежность, долговечность;
• несложной в обслуживании, что даст возможность все необходимые работы выполнять самим жильцам, а это уменьшит эксплуатационные расходы;
• ремонтопригодной, что позволит оперативно и без существенных затрат выполнить замену неисправного узла, элемента системы.

А также проектирование позволит исключить снижение эстетических качеств интерьера помещения.

При этом вентилятор желательно использовать в паре с датчиком влажности. Так как наличие указанного прибора позволит эффективно влиять на качество воздуха и микроклимат в целом. Причем без участия жильцов и перерасхода электроэнергии. О подключении вентилятора с датчиком влажности мы подробно рассмотрели .

Проектирование необходимо доверять специалистам, а не продавцам из магазина вентиляторов. Причина в том, что профессионалы способны предложить действительно оптимальное решение по устранению влаги, частиц опасных веществ из ванной и квартиры в целом. К примеру, на фото изображен способ удлинения воздуховода, что позволило получить существенный прирост тяги без монтажа вентилятора

Кроме того, для обустройства системы эффективного воздухообмена мало знать, зачем нужен современный вентилятор в ванной, необходимо еще и обладать специальными знаниями, которые помогут сделать правильный .

К примеру, шумность прибора не должна превышать 35 дБ, так как игнорирование такого норматива грозит негативным воздействием на здоровье. При этом электродвигатель должен быть защищен от брызг. Чтобы подобрать бесшумный вентилятор, рекомендуем ознакомиться с .

Этап #2 — монтаж и подключение вентилятора

Монтаж современного вентиляционного оборудования – процедура не менее ответственная, чем проектирование. Причина в том, что создать в реальности проект достаточно сложно, особенно для людей, которые не владеют достаточным запасом навыков, опыта и оборудования. А ведь именно от качества работ и пунктуальности исполнителей зависит, будут ли характеристики системы вентиляции соответствовать положениям проекта.

Снизить эффективность системы вентиляции могут трещины, отверстия, другие изменения в конструкции, возникшие в ходе некачественного монтажа. А также нередко на воздухообмен влияет неправильный подбор компонентов. Например, когда в систему будет установлен вентилятор, то это приведет к необходимости установки вентиляционных клапанов в  или , которые обеспечат проток наружного воздуха в оптимальных количествах.

Если при этом будет принято решение упростить систему или проявлена невнимательность при выборе вентилятора и приспособлений для обеспечения притока воздуха, то следует ждать неприятностей. Например, в виде обратной тяги и сопутствующих расходов для ее устранения.

В большинстве случаев владельцам ванных комнат следует задумываться не о том, как сделать работу самостоятельно, а решать исключительно организационные вопросы. К примеру, по поиску хороших специалистов, которые обеспечат качественное выполнение монтажа. Такое решение окупит себя

Поэтому все работы по модернизации системы вентиляции в ванной желательно доверять исключительно специалистам и заключать с ними соответствующие договора. Это необходимо, чтобы избежать ответственности за неправильно сделанные работы, к примеру, неудачно просверленные короба, поврежденные конструкции и прочее.

Для выполнения же самого монтажа следует произвести ряд операций:

1. Демонтаж старой , установленной на отдушине;
2. Определение мест для сверления отверстий под шурупы, которые обеспечивают крепление вентилятора;
3. Сверление отверстий, что выполняется с помощью перфоратора или ударной дрели;
4. Крепление вентилятора, что осуществляется с помощью шурупов, входящих в комплект поставки агрегата.

Если нет электроинструмента, то монтаж вентилятора можно выполнить с помощью жидких гвоздей или качественного силиконового клея. Но для этого необходимо очистить посадочное место от штукатурки и других материалов, которые снизят качество работ.

Последним этапом работ по установке указанного изделия является проводка электропроводов для подключение к электроснабжению, которые необходимо спрятать в стену. Если это правило игнорировать, то эксплуатация вентилятора будет недостаточно безопасной. А эстетические свойства помещения невысокими.

Поскольку подключение вентилятора к электросетям процедура трудоемкая и затратная, то ее желательно выполнять одновременно с ремонтом в ванной.

Если же вы предпочитаете самостоятельно заниматься установкой и подключением вентилятора в ванной, рекомендуем ознакомиться с популярными .

Этап #3 — проверка работоспособности системы

Проверку работоспособности не стоит игнорировать ни при каких условиях, ведь она поможет своевременно обнаружить проблемы и предотвратить наступление негативных последствий.

Причина в том, что она позволяет своевременно выявить:

• ошибки и неточности;
• снижение безопасности проживания, если в ванной есть газовая колонка.

Причем, наиболее важной процедурой является контроль работоспособности системы вентиляции в целом.

Проверку эффективности вентиляционной системы должны проводить специалисты. Причина этого в том, что установка вентилятора, дополнительные отверстия и прочие особенности могут существенно изменить характеристики воздухообмена. Причем в негативную сторону также. Что необходимо оперативно выявить и устранить

Проверку вентсистемы следует выполнять не с помощью приложенного листка бумаги или зажженной спички, а используя специальное оборудование, которое дает возможность определить эффективность системы.

Такая диагностика особенно важна при установке вентилятора и других механических приспособлений, которые существенно влияют на изменение воздухообмена. Поэтому к проверке работоспособности следует привлекать специалистов.

О правилах проверки работы вентканалов мы рассказывали в .

Выводы и полезное видео по теме

В размещенном ниже видеоматериале рассказывается о том, как создать систему вентиляции:

Воздухообмен в ванной должен быть эффективным. А этого можно добиться, если использовать надежную и недорогую в эксплуатации естественную систему вентиляции с установленным в ее канал вентилятором. Который повысит эффективность и стабильность вентиляции в критические моменты. Так как большую часть времени в принудительном воздухообмене необходимости нет.

Хотите рассказать о своем опыте обустройства системы вентиляции в ванной комнате? Или желаете дополнить изложенный выше материал полезными сведениями? Задавайте вопросы, делитесь опытом, участвуйте в обсуждениях – форма обратной связи расположена ниже под статьей.

преимущества, виды, инструкция по установке, обслуживание

Вентиляционная система нужна для каждого дома или квартиры, а при этом она может быть как естественной, так и принудительной, а также смешанной. Выбор конкретного вида зависит от особенностей строения и каждого помещения, нуждающегося в постоянном обновлении воздуха. Принудительная вентиляция считается одной из самых эффективных и результативных систем, с помощью которой можно легко справиться с удалением отработанного воздуха или с притоком нового и свежего воздуха, причем как во всю квартиру, так и в определенные помещения любого строения. Однако для ее создания придется выделить определенное количество денежных средств, необходимых для приобретения соответствующего оборудования, причем лучше всего покупать сразу качественные приборы, которые легко будут справляться со своими основными задачами, а также будут оснащены многими нужными функциями.

Принудительная вентиляция

Преимущества принудительной вентиляции

Такая система обладает определенными преимуществами перед другими разновидностями. Сюда относится:

1. Возможность самостоятельно регулировать мощность системы, а соответственно можно выбрать такой прибор, который по своим параметрам будет идеально подходить для конкретного помещения или вовсе строения.
2. Принудительная вентиляция в квартире за счет различных датчиков может работать только в случае, если в этом имеется определенная необходимость, поскольку может измеряться влажность, температура или другие параметры, в соответствии с которыми выявляется необходимость в работе оборудования.
3. Если приобрести качественные и надежные изделия, то они будут совсем бесшумными, поэтому не будут доставлять какого-либо дискомфорта во время своей работы.
4. Приборы могут быть куплены для определенного помещения или для всего дома в целом, в результате чего можно создавать качественную систему вентиляцию в отдельной комнате или для целой квартиры.

   Схема принудительной вентиляции дома

5. Качественное оборудование, оснащенное различными компонентами, может даже нагревать воздух, который поступает с улицы, в результате чего можно получить свежий и очищенный воздух, который при этом не будет охлаждать комнаты.
6. Принудительная вентиляция в доме создается достаточно просто, поэтому не возникает нужности иметь специализированные навыки для осуществления этой работы. Однако важно будет много внимания уделять правильному выбору оборудования и месту его установки.
7. Особенно актуальной считается такая система в том случае, если в доме имеется много пластиковых окон, являющихся герметичными конструкциями, через которые просто не может проникать свежий воздух.
8. Выбирать важно такое оборудование, которое будет обладать компактными размерами, возможностью автоматической работы и управления с помощью пульта. Также стоимость прибора должна соответствовать его качеству и параметрам.
9. Практически в каждом элементе имеется обратный клапан, который не позволяет обратно возвращаться отработанному воздуху в помещения, а также не может позволить вытягиваться или вводиться воздуху при отключенном оборудовании.

Вентиляция принудительного типа

Виды принудительной вентиляции

Данная система выпускается в трех совершенно разных разновидностях, обладающих существенными отличиями. Сюда относится:

• Вытяжная конструкция, которая специализируется на удалении воздуха из различных помещений.
• Приточное оборудование, обеспечивающие приток свежего, очищенного, нагретого и чистого воздуха в комнаты или все строение в целом.
• Приточно-вытяжные приборы выполняют функции первых двух разновидностей одновременно.

Дополнительно все виды данных систем можно разделить на общеобменные и местные. Первая разновидность предназначается для применения только в очень больших и специализированных помещениях, а также может обслуживать сразу целое строение. Для ее установки нужно предварительно создавать специальный проект, при этом такая система выполняет функции вытяжки и приточной установки.

Местные системы принудительной вентиляции могут быть приточными или вытяжными, а установка их производится обычно в одном отдельно взятом помещении. Они предназначены для помещений, в которых должен иметься только чистый и свежий воздух, к которому предъявляются особенные требования.

Принудительная система вентиляции в доме

Дополнительно все системы подразделяются на моноблочные и наборные, а при этом первые представляют собой отдельный элемент, а вторые создаются из большого количества разных элементов, монтирующихся в различных комнатах одного строения, после чего они объединяются и подсоединяются к одному мощному оборудованию.

Как устанавливается принудительная вентиляция?

Многие люди задумываются о том, как сделать принудительную вентиляцию, которая обладает многими важными и нужными положительными параметрами. Для этого не обязательно обращаться к специалистам, поскольку нередко вся работа осуществляется довольно легко своими руками. Однако для этого важно первоначально произвести определенные расчеты, которые определят, какой мощности следует приобрести оборудование, чтобы оно хорошо справлялось со всеми задачами.

Если предполагается создавать целостную систему в конкретном доме, то для этого важно запланировать проведение специальной магистрали, а ее монтаж должен происходить еще в процессе строительства всего дома. Для этого придется монтировать специальные приточные клапаны, а также устанавливать вытяжные вентиляторы.

Важно отметить, что принудительная вытяжная вентиляция, а также приточная, не должны быть не только недостаточно мощными, но и не должны быть слишком мощными. В первом случае можно ожидать того, что оборудование не будет справляться с обновлением воздуха, а во втором появятся сквозняки в помещениях.

Наиболее оптимальным решением для многих квартир является установка отдельного оборудования для определенной комнаты, которая особенно нуждается в нем. Чаще всего создается принудительная вентиляция в ванной, а при этом она может дополнять уже имеющуюся естественную систему. Для этого в вентиляционную шахту, при ее наличии, устанавливается вытяжной вентилятор, который будет оперативно и качественно очищать воздух в этом помещении.

Для кухни лучше всего устанавливать специальную вытяжку, причем она может работать как с выводом воздуха за пределы помещения, так и с его очищением от примесей, загрязнений и запаха, после чего он вновь возвращается в комнату. Если предполагается создавать систему еще на этапе строительства или вовсе проектирования конкретного дома, то в этом случае самым правильным выбором будет монтаж моноблочной системы, которая будет обеспечивать создание оптимальной атмосферы и влажности в любом помещении строения.

Вентиляционная система в туалете устанавливается достаточно легко, поскольку для этого важно подобрать только подходяще оборудование, которое обычно представлено в виде компактного вентилятора. Он устанавливается в специально созданное отверстие в вентиляционной шахте, после чего подключается к электрической сети и настраивается. С его помощью в комнате всегда будет очень приятно находиться, поскольку будет присутствовать свежий и чистый воздух, а также можно отрегулировать оборудование таким образом, чтобы никогда в помещении не было неприятного запаха.

Как правильно ухаживать за оборудованием?

Уход за вентиляционной системой полностью зависит от того, из каких именно элементов она состоит. Если приходится иметь дело с кухонной вытяжкой, то в ней нужно периодически менять фильтры, а также очищать ее поверхность от разных загрязнений и пятен. Вентиляторы довольно быстро забиваются различным мусором, который нужно оперативно устранять.

Также, если установлено высококачественное и дорогостоящее вытяжное оборудование, которое очищает и нагревает воздух, то важно периодически проводить его обслуживание, направленное на увеличение его срока службы, а также на то, чтобы никогда не были снижены его параметры. При правильном уходе можно ожидать того, что вентиляционная система прослужит достаточно долгое время, а также будет создавать оптимальные условия для жизни каждого человека. Однако при этом в большинстве случаев, когда приходится иметь дело со сложными установками, осуществить самостоятельное обслуживание можно только при наличии специфического оборудования.
