Крепление к гипсокартону тяжелых предметов

class=»eliadunit»>

Вступление

Задача крепление к гипсокартону тяжелых предметов встает перед мастерами чаще, чем может показаться. Осложняется задача, тем, что монтируют гипсокартон одни мастера, а крепят предметы другие.

Комплексный подход к креплению на гипсокартон

Для начала, почему гипсокартон не может держать навешенные предметы?  На самом деле, листы гипсокартона достаточно прочны и выдерживают высокие разрушающие нагрузки от 15 до 60 кгс, в зависимости от толщины листа. Также, перегородки принято делать в два листа, что еще больше увеличивают их прочность.

Однако, плотность гипсокартона всего 80 кг на куб метр, что в 6-8 раз меньше плотности дерева. Это значит, что вы можете завернуть в гипсокартонную стену шуруп, но тяжелый предмет этот шуруп не удержит. Для крепления тяжелых предметов на гипсокартон нужно применять специальные технологии.

Крепление к гипсокартону тяжелых предметов на закладные

Классической технологией крепления тяжёлого предмета на стену (перегородку) из гипсокартона является использование заранее установленных закладных элементов в каркас конструкции. Этот приём используют, если нужно установить на гипсокартон раковину, радиатор отопления, навесить мебельные шкафы или полки, повесить тяжелую картину или громоздкую бра.

Так же закладные используются для установки внутренней части кондиционеров. Конструкции каркасов с закладными позволяют легко установить кондиционер в комнате без специальных крепежей для пустотелых конструкций. Также закладные позволяют быстро снимать и проводить ремонт холодильного оборудования и кондиционеров, как на обычной стене.

Суть технологии я описывал в статье установка раковины на гипсокартон. На этапе монтажа каркаса для перегородки, между стойками устанавливается фирменная деревянная траверса или просто монтируются доски. После обшивки листами, закладные элементы не видны и при необходимости их используют, как платформы для навеса.

Эта технология наиболее надежна, но требует предварительной согласованности и планирования. Закладные должны быть установлены точно по месту установки тяжелых предметов и во время монтажа конструкции.

Крепление без закладных траверс

Не всегда планирование ремонта совпадает с его реализацией и не редко крепление к гипсокартону тяжелых предметов приходится делать после отделочных работ, когда закладные установить уже нельзя. Что делать?

В этом случае, нужен такой крепёж, который создаст с торцевой стороны листов опорную площадку. Опора будет опираться на большую поверхность листа и даст возможность прикрепить (навесить) тяжелый предмет.

Для такого  крепежа используют специальные складывающиеся закладные крепежи. При желании их можно сделать самостоятельно.

class=»eliadunit»>

Пример таких крепежей я показал на фото.  Работает крепёж так. В стене из гипсокартона сверлится отверстие по диаметру сложенного крепежа. Крепление вставляется в отверстие, там раскрывается, а крепежный болт или крюк остается на поверхности.

Специальные дюбеля

Если на стену из гипсокартона нужно закрепить не массивный радиатор, а монитор или телевизор, что делать тогда?

В этом случае используют закладной крепёж поменьше. Примером такого крепления может служить крепление для пустотелых стен Tola Sola. Принцип его работы показан на рисунках.

Другие способы крепления

Снижая предполагаемую нагрузку можно использовать специальные дюбеля. Они подойдут для крепления на гипсокартон в один слой, картин, эстампов, элементов декора. Называется такой крепёж пружинный креп-дюбель. Он может быть пластиковый дюбель-бабочка или металлический дюбель-пружина. Принцип работы одинаков, вставили дюбель в отверстие, при наворачивании шурупа (болта) в дюбель «уши», «крылья» дюбеля раздвигаются, создавая опорную площадку.



Вывод

Как видите, придумано немало видов крепежа для полых стен и крепление к гипсокартону тяжелых предметов и не очень тяжелых, становится простым и доступным.

©gipsokart.ru

Еще статьи

  class=»eliadunit»>

крепление легких и тяжелых предметов на стену из ГКЛ

Гипсокартон — хрупкий строительный материал. Им выравнивают стены, создают многоуровневые потолки, делают арки и фигурные конструкции. На стену из гипсокартона подвешиваются фоторамки, картины, телевизор, бойлер, другие предметы.

Повесить вешалку на стену из гипсокартона не сложно. Она будет исполнять свои функции, если применить правильные крепежи.

Декоративная вешалка на стене из гипсократонаВернуться к оглавлению

Полное содержание материала

Учитываем вес вешалки

При выравнивании стен гипсокартоном, толщина которого не превышает 12.5 мм, а ширина между стоечными профилями 60 см, на один крепежный элемент в одной точке допустимый вес составляет 50 кг.

При таком расчете вешалка монтируется на 2 крепежа на расстоянии 1 метра. Нагрузка на стену из гипсокартона будет 80 кг. При этом учитывают массу элемента и вещей на нем.

Вернуться к оглавлению

Как повесить вешалку для более легких вещей

Обычно в коридоре стоит шкаф-купе для зимней одежды и курток, а вешалка требуется, чтобы положить на неё шапку или повесить легкую верхнюю одежду, зонт. Такие вешалки имеют небольшие размеры, шаг крепления 50–80 см. Они сделаны из полых трубок или пластика.

Есть также коридор малого метража, где шкаф для зимней одежды будет заслонять весь проход. Тогда на вешалке будут висеть зимние дубленки и тяжёлые шубы. Такая конструкция имеет места крепления на расстоянии 1–1.5 метра.

Вернуться к оглавлению

Как повесить лёгкую вешалку на стену из гипсокартона

Для этого потребуется сам предмет мебели, дюбели–гвозди или дюбели–бабочки, дрель. Перед тем, как заняться монтажом, нужно определить на какой высоте будет расположен предмет. Учитывают рост людей, проживающих в доме или квартире. На этом расстоянии нужно отчертить ровную линию, длиной равной расстоянию между петлями для крепления. На этой линии отмечаются точки установки дюбелей.

Чтобы не ошибиться, можно приложить вешалку к линии и карандашом отметить точки. Ровность линии проверяют строительным уровнем.

Отметка точек по ровной линии

После, на этих точках делаются дрелью отверстия для дюбелей — 6–8 мм достаточно, чтобы закрепить дюбель. Поскольку в подвешиваемом предмете петли для крепления небольшие, тогда в отверстия сначала вставляется дюбель, после прикладывается вешалка. В отверстия вставляются саморезы и вкручиваются в дюбель. Так фиксируют предмет на гипсокартонной стене. Дюбель от вставленного шурупа раскрывается с тыльной стороны гипсокартона и распределяет вес по всей площади.

Монтаж дюбеля на отмеченные точки

Таким же образом монтируется «бабочка».

Вернуться к оглавлению

Как повесить тяжелую многофункциональную вешалку

Для навешивания тяжелого предмета на стену или перегородку из гипсокартона есть 2 метода.

Крепление на усиленную балку

Усиленная балка создаётся путем монтажа двойной поперечной из профилей, фиксируемой горизонтально в месте, где предполагается повесить вешалку. А также применяется деревянный брус, устанавливаемый в этом месте. После монтажа ГКЛ металлические профили находят при помощи магнита. Если же усиление создано деревянной балкой, тогда стоит записать точные замеры от потолка и от углов стены. Поскольку при дальнейшей отделке все установленные точки шпаклюются и закроются краской.

Крепление на анкерные болты

Для тяжелой вешалки применяются анкерные болты. При выборе шурупа нужно знать толщину дерева, плюс толщина гипсокартона и петель. Анкер должен быть крепко зафиксирован в дереве. Для создания отверстия требуется применить дрель со сверлом, диаметр которого равен диаметру анкера.

Для такого монтажа применим анкер «Молли». Металлический крепеж, способный выдержать до 80 кг.

Анкерные болты

Для монтажа анкеров требуется выполнение нескольких условий:

1. Если расстояние от гипсокартона до черновой стены большое, есть вероятность, что болт не зацепится за основание черновой стены.
2. Анкер применяется, если стена имеет бетонное, кирпичное основание. Если же материал пеноблок, тогда анкер сорвётся.

Внимание! Для крепления анкерными болтами нужно знать точное расстояние до стены.

Виды анкеров:

1. Химический. В проделанное отверстие в черновой стене помещают капсулу с клеем. При ввинчивании болта капсула лопается, и анкер надёжно крепится в стене. Недостаток — чтобы крепить предметы, нужно дождаться высыхания клея.
2. Механические. Его действие — расклинивание гильзы, вставленной в материал черновой стены или дерева.

Монтаж анкерного болта

После выбора болта требуется сделать отверстие в гипсокартоне и в стене. Затем производится монтаж, согласно выбранному крепежу. Также применяются следующие крепёжные держатели:

1. Дюбель «Дрива», «Фишер». Дрива производится в двух видах: металл, пластик. Этот дюбель вкручивается в гипсокартонную поверхность так:

• делают отверстие 6 мм;
• в него вставляется дюбель;
• после в него ввинчивается саморез.

При этом дюбель расширяется и фиксируется с тыльной стороны гипсокартона.

Fischer PD производится из нейлона, но выдерживает нагрузку до 25 кг.

2. Пружинный. Производится из металла. Он имеет крылья на пружинках. Когда его монтируют в гипсокартон, с обратной стороны поверхности крылышки расправляются. Нагрузка на поверхность распределяется на определенный радиус, а не остаётся в одной точке.

Монтаж пружинного дюбеля

В видео показано применение дюбелей для различных навешиваемых предметов.

Вернуться к оглавлению

Подводя итоги

Закрепить вешалку на гипсокартоне можно одним из выбранных способов, выбрав правильный крепежный элемент. Ведь при неправильном выборе конструкция может обвалиться, вырвав гипсокартонную поверхность. Следует учитывать, для чего данная вешалка: для зимних тяжёлых вещей или для повседневной легкой накидки.

Как на стену из гипсокартона повесить: телевизор, кухонный шкаф, картину

При ряде преимуществ гипсокартона имеются и некоторые недостатки этого строительного материала. Одним из них является хрупкость. Это стоит учитывать при решении, когда необходимо повесить на стену из гипсокартона какой-либо предмет, например, телевизор или зеркало.
Схема крепления телевизора на стену из гипсокартона

Вернуться к оглавлению

Полное содержание материала

Выбор крепежа для гипсокартона

Перед тем как прикрепить ГКЛ к смонтированному каркасу, надо знать, какие крепежи пригодны для этого.

1. Специальные шурупы, предназначенные для крепления металлических конструкций и гипсокартона, представляют собой винты с острым концом. Если металлический профиль имеет толщину 0.7 мм, тогда применяются саморезы, у которых наконечник – сверло.
2. Саморезы для крепления гипсокартона с деревянным каркасом. Они отличаются от вышеуказанных, шагом резьбы.
3. Саморезы для крепления профилей. Их зачастую называют «клопами», «блохами», «семечками». Их размеры: длина максимально 11 мм, диаметр максимум 3,9 мм, головка имеет крестообразное сечение.Существующие виды саморезов и дюбелей для крепления предметов к гипсокартону
4. Дюбели-гвозди. При помощи данных крепежей происходит крепление металлического каркаса к бетонной стене. Размер дюбеля — гвоздя 37 мм в длину.
5. Анкерный болт. Он применим для большей прочности конструкции.

Вернуться к оглавлению

Способы монтажа тяжелых конструкций

Для выравнивания стены применяются гипсокартонные листы. Они имеют толщину максимум 12 мм. ГКЛ считается прочным, если на него повесить телевизор или радиатор. При большей массе предметов крепежи могут вырваться из гипсокартона.В таком случае следует сделать укрепление:

1. Это могут быть опоры, специальные крепления. Они устанавливаются под тяжелым предметом.
2. При монтировании каркаса для обшивки ГКЛ устанавливается закладная установка.
3. Комбинирование первого и второго пунктов.

Плюсы и минусы таких креплений

Большим плюсом является то, что при установлении опор не нужно разбирать всю гипсокартонную конструкцию.
Варианты крепления к листам гипсокартонаПрежде чем приобретать опоры и специальные крепления (на строительном рынке они имеют завышенную стоимость), нужно знать какие крепления подходят, а какие нет. Это минус.

Если установить закладную во время монтажа каркаса, тогда это будет лучшим выбором при установке предмета, который может весить 50 кг и более.

Минус такого решения – его невозможно сделать после обшивки стены ГКЛ. Комбинированная конструкция – это случай, когда закладная не соответствует размерам предмета.

I способ: деревянный брус

Брус применим в тех случаях, когда известно будущее местонахождение предмета. Это может делаться в случае крепежа кухонных шкафчиков, полок для вещей. Изначально, процесс установки деревянного бруса вызовет некоторые затруднения, но это может послужить хорошей опорой для предметов домашнего интерьера.
Смонтированный в каркасе деревянный брус для крепления шкафчиков Деревянный брус позволяет разместить мебель на одном уровне, и не беспокоится о том, что конструкция будет ненадежной. Монтаж с помощью бруса:

1. Брус должен быть из сухого дерева, ширина которого 10 см. Это нужно для того, чтобы потом при монтаже шкафчика можно было точно знать где проходит брус.
2. Толщина бруска не должна превышать расстояние от стены до гипсокартона. В противном случае листы ГКЛ не лягут ровно и деформируются.
3. Длина бруса должна соответствовать длине шкафчика, но он должен быть поделен на отрезки, которые равняются расстоянию между вертикальными направляющими профилями.
4. Отрезок бруса закрепляется к стене в двух точках с помощью дюбелей или анкерных болтов.
5. Когда монтаж бруса закончен, следует измерить расстояние от закладного до пола и записать его.Схема для крепления шкафчиков к деревянному брусу
6. установке шкафчиков следует от пола отмерить данный показатель и прочертить ровную линию. Она показывает нахождение бруса.

II способ: разжимной анкерный крепеж «mola»

Этот крепеж применим для гипсокартона или полого материала. При его монтировании раскрываются распорные элементы. Это делается в момент, когда вкручивается винт.
Установка:

1. Следует сделать отверстие диаметром крепежа.
2. Поставить крепеж в это отверстие.
3. Вкрутить винт для раскрытия распорок.
4. Немного открутить винт для установки предмета, и после закрепить его.

Крепеж «Молли» может быть таких размеров:

• Mola 4–13. Он имеет диаметр 7 мм;
• Mola 5–13, 5–26. Диаметр 10 мм;
• Mola 6–13, 6–26 с диаметром 11 мм.

Так выглядит анкерный крепеж molaКаждый крепеж имеет разрешение на массу предмета, который может быть подвешен.

III способ: горизонтальная шина

В случае необходимости навесных шкафов на гипсокартонную стену, которая уже полностью готова, есть вариант горизонтальной шины. Он заключается в том, что на стену крепятся две горизонтальные шины, а на них вешаются шкафчики. Горизонтальная шина – это узкий по ширине металлический профиль. Он сделан из стали и оцинкован. В нем есть отверстия, предназначенные для саморезов. В продаже имеются профили длиной 2 метра. Разрезать его на нужные части не составляет труда.

Здесь главным правилом служит ровная горизонтальная линия, по которой монтируется шина и расстояние крепежей. Оно должно быть с ровным шагом, а не разбросано в хаотичном порядке.

Вернуться к оглавлению

Процесс монтаж тяжелых предметов на стену ГКЛ

Монтаж тяжелой конструкции будет проводиться при помощи деревянного бруса или анкерных болтов.

Вешаем кухонные шкафы на стену из гипсокартона

Есть два варианта повесить кухонный шкаф на стену из гипсокартона.

1. Линейный – когда все элементы мебели находятся на одном уровне.
2. Разноуровневый – элементы гарнитура находятся на разных уровнях. В этом случае верх шкафчика несёт дополнительную функцию полочки.

Расчеты:
Для того чтобы шкаф висел на стене правильно, следует рассчитать расстояние от столешницы до нижней границы мебели. Здесь учитывается рост человека, который будет много времени проводить на кухне:
Чертеж с размерами для расчета и крепления кухонного шкафа к гипсокартону

• рост 1.5 м – соотношение – 80 см;
• 1.6 – 1.8 м – 90 см;
• 1.8 и больше – 1 м.

Чем больше рост у человека, тем выше должны висеть шкафчики. А также следует учитывать такие размеры:

• глубина шкафчика – 30 см;
• высота – 60–92 см.

Владея такими знаниями, повесить шкаф на гипсокартонную стену не составит труда. Первым вариантом является деревянный брус, который закладывается при монтаже каркаса. Второй вариант – без дерева в металлической конструкции. В этом случае используется крепеж – анкер. Сначала определяется линия, по которой будут равняться навесные шкафчики. После по ровной линии делаются отверстия 10 мм. Следует не забывать, что гипсокартон хрупкий материал. Поэтому все работы следует проводить очень аккуратно. Берётся бур, и делаются отверстия в основной стене. В эти отверстия вставляются анкеры 15 см. Самым качественным является «Молли».

Вернуться к оглавлению

Телевизор на стену из гипсокартона

При установке телевизора следует следовать такому алгоритму:

1. На стене требуется определить место, где будет висеть телевизор.
2. Сзади крепятся элементы, входящие в комплектацию телевизора.
3. На стене следует отметить горизонтальную линию. Для этого используется уровень.
4. Отметить на линии точки крепления.
5. С помощью дрели делаются отверстия в стене. Диаметр отверстия должен совпадать с размером крепежей.
6. Из дюбеля «молли» следует выкрутить винт.
7. Молотком дюбель забивается в стену, после надо вставить винт в дюбель, но до конца закручивать не следует.
8. Это следует сделать со всеми отверстиями.
9. Теперь ставится пластина с комплектации телевизора. Затем винты закручиваются до конца.
10. Направляющие с телевизора вставляются в пластину.

В этом случае телевизор не должен превышать вес 15 кг.
Пошаговый процесс крепления телевизора на стену из гипсокартона

Бойлер на стену из гипсокартона

Перед тем как заняться установкой бойлера, следует сделать его замеры. После провести разметку на стене или углу, где будет висеть водонагреватель. Обязательно следует отметить места крепления.

Далее, с помощью магнита находятся металлические профили. Если планируется бойлер вешать на основу деревянного бруса, тогда следует учитывать вес бойлера с водой, потому как дерево будет обладать меньшей прочностью, нежели металл.
Чертеж для крепления бойлера на стенуДля каждой модели бойлера идёт определенный набор кронштейнов, который можно без затруднения приобрести на строительном рынке. Делать отверстия для крепежей в стене следует по намеченным точкам и размером, совпадающим по диаметру дюбелей. В проделанные отверстия монтируются специальные кронштейны или крючки. Кронштейны будут более надежны. Повесить водонагреватель на стену не будет затруднительным, если приобрести качественные материалы. Ещё желательно сделать монтаж металлического каркаса прочным. В видео показан процесс монтажа бойлера на стену из гипсокартона.

Вернуться к оглавлению

Способы монтажа легких конструкций и полок

Чтобы приступить к монтажу легкой конструкции к стене из ГКЛ, следует определиться с видом крепежа. Здесь могут использоваться дюбели «бабочка», анкерные болты, жидкие гвозди или клей.

Болты и «бабочки» прошивают лист на стене для закрепления, а после идёт фиксирование предмета. Данный крепеж надо укреплять в металлическом профиле, в основной стене или в деревянном каркасе.

Найти профиль под гипсокартоном поможет магнит. Если каркас деревянный, тогда можно с помощью метра посчитать расстояние между рейками и ширину рейки. Методом постукивания с легкостью выявляется рейка для крепежа.

После обнаружения надо следовать следующему плану:

1. В месте будущего отверстия наклеить скотч (малярный или двухсторонний). Он не даст разрушения ГКЛ, а также соберёт мелкий мусор от сверления.
2. При помощи дрели делается отверстие нужного диаметра.Пошаговое крепление дюбеля бабочка на гипсокартон
3. Вбить аккуратно «бабочку» и закрутить шуруп полностью, чтобы он раскрылся.
4. После, шуруп требуется немного выкрутить для дальнейших действий.

«Бабочка». Двухлопастный дюбель. Сначала вставляется в отверстие, при вкручивании шурупа, лопасти раскрываются. Так происходит фиксация крепежа с тыльной стороны стены.

«Driva». Этот дюбель сделан из металла или пластика. Он имеет глубокую резьбу. Закручивается в отверстие 6 мм, сделанное в гипсокартоне. Во время ввинчивания шурупа в дюбель расставляются спиральные лопасти, которые фиксируют крепеж.

«Fischer Pd».

Это пластиковый дюбель, который имеет большой концевик и гильзу. Когда ввинчивается в него шуруп, концевик давит на гильзу и раскрывается.

Вернуться к оглавлению

Процесс монтажа лёгких предметов на стену ГКЛ

Повесить картину можно при помощи дюбелей. Здесь также стоит учитывать размер и вес полотна.
Монтаж проводится таким образом:

• Если это лёгкое и небольшое полотно, тогда применим самоклеящийся крючок, на который вешается картина;
• Если полотно большое и тяжелое:
  • при помощи магнита следует найти металлический профиль;
  • центральное место, где будет располагаться картина, и будет делаться отверстие сверлом, обклеивается малярным скотчем (длина 10 см), чтобы не было микроразрушений гипсокартона;
  • сверлить отверстие следует до тех пор, пока сверло не войдет в профиль;
  • далее, следует убрать скотч;
  • в отверстие вбивается анкер или дюбель;
  • вкручивается шуруп, но не до конца;
  • на данный шуруп вешается картина.

С гипсокартона снимается тяжесть, она перекладывается на профиль. Это лучший вариант чтобы повесить картину или вешалку на стену из гипсокартона.
Варианты крепления легких предметов к гипсокартонуСуществуют еще несколько способов, с помощью которых можно повесить полку на стену из гипсокартона.

1 способ – клеевой

Перед тем как повесить полки на стену из гипсокартона, нужно знать вес предмета. Если он увесистый, тогда этот способ может не подойти. Чтобы повесить, например, полочку под декоративные элементы необходимо:

1. На стене сделать разметку для монтируемого предмета.
2. На разметку нанести слой контактного клея.
3. Клей наносится на деталь интерьера.
4. Предмет прижимается к стене с некоторым усилием (не сильно, чтобы не проломить гипсокартон).
5. Выждать некоторое время для схватки клеевого состава.

Стоит помнить, что на приклеенную деталь не надо делать нагрузку лишними вещами, поскольку она может оборваться.

2 способ – саморезы

При использовании саморезов, надо знать, какие детали нужны для крепления.

Если известно четкое расположение металлических профилей, тогда и саморезы нужны соответствующие. Но если деталь интерьера будет крепиться в гипсокартон, тогда выбираются саморезы черного цвета. Лучше всего выбирать длинные саморезы, чтобы они прошли толщину ГКЛ и зацепились за металлический профиль или деревянный брус. Алгоритм действий:

1. Определится с местом установки.
2. Нанести на стену все необходимые точки креплений и линии, по которым будет вывешена деталь.
3. Приложить предмет к стене по линиям ровно и закрутить саморезы в точках, намеченных ранее.Процесс вкручивания самореза в стену из ГКЛ

Саморезы не вкручиваются дважды, это разрушит структуру ГКЛ. А также саморезы не стоит сильно затягивать – гипсокартон может лопнуть.

3 способ – дюбели

Этот способ выбирается при вывешивании более весомых конструкций. Повесить зеркало на стену из гипсокартона не составит труда с помощью данного способа.

При выборе данного метода следует учитывать вес зеркала. Легким считается вес до 20 кг. Для монтажа данного элемента потребуется:

1. Двухсторонний скотч. Если зеркало маленькое и легкое, то на тыльную сторону зеркала клеится скотч по всем границам и крестом посередине.
2. Жидкие гвозди или клей. Вес до 20 кг позволим в таком методе. Наносится на место крепления на стене и на тыльную сторону зеркала. Стоит учитывать, что клей может при нажатии вылезти за пределы предмета, поэтому его стоит наносить не на края, а немного вглубь.

Если зеркало или другая конструкция по весу более 20 кг, то используются «бабочки», анкерные болты.

Вернуться к оглавлению

Фото подборка процесса монтажа конструкций на стену из гипсокартона

Как закрепить на стену из гипсокартона различные тяжёлые предметы

Далеко не редкость, когда на стену из гипсокартона нужно повесить тяжёлый предмет: кронштейн для телевизора, кухонные шкафы или водонагреватель — перечислять можно долго. Однако все мы знаем, что обычный крепёж не может обеспечить надёжного крепления — гипсокартон слишком хрупок для точечных нагрузок. В целом же облицовка или перегородки из ГКЛ обладают достаточной прочностью, если распределить нагрузку равномерно.

Проблема в том, как распределить точечную нагрузку, например от двух анкеров, которые держат 50-литровый бойлер.

Вопрос этот вполне решаем, с тем лишь условием, что следует позаботиться о креплении тяжёлых предметов до обшивки листами, когда готов каркас. На не зашитом каркасе монтируются закладные элементы, в местах установки крепежа. Теоретически, решений этому вопросу может быть масса, мы же рассмотрим деревянные закладные, точнее из фанеры. Условно можно выделить две их разновидности: с креплением к каркасу и без

. Более надёжные те, которые закреплены к каркасу, а которые нет — более просты и рассчитаны на меньшую нагрузку.

Итак, для надёжного крепления закладные монтируются к каркасу. Для фиксации используется направляющий профиль ПН27×28 мм., который крепится к боковой части стоечных профилей обрешётки. Если монтаж выполняется на перегородках, где стоечные профили изначально развёрнуты внутренними сторонами к будущей закладной — дополнительные профили не требуются. Опорные профиля (ПН27×28) можно брать как одинаковой высоты с закладной, так и длиннее. Главное следует помнить, что снизу (или сверху) должно оставаться место без ПН-ок для того, чтобы эту закладную вставить.

Опорные профили закрепляются к стоечным при помощи саморезов металл-металл, делать это следует почаще. По хорошему их стоит притопить на 1-2 мм. относительно плоскости каркаса — место пену и шляпки саморезов. Сама закладная прикручивается к опорным профилям саморезами по дереву и шляпки будут немного торчать.

Толщина закладной выбирается исходя из нагрузки. Под водонагреватель следует брать два слоя фанеры не тоньше 10 мм., если берётся более толстая, то придётся отпиливать от ПН-ки заднюю грань и делать из неё форму «Г». Для кухонного гарнитура вполне должно хватить одного слоя фанеры 10 мм., хотя всё зависит от кухни, здесь имеется в виду обычная, из ЛДСП. Вообще один слой 10 мм. фанеры подойдёт для большинства задач, исключения составляют слишком тяжёлые объекты типа бойлера 50-100 кг. Для крепления кронштейна телевизора, который висит на некотором расстоянии от стены (действует сила рычага на излом) лучше брать фанеру потолще: 18 мм. или 2 слоя 10 мм. Вообще для закладных мне приходилось использовать всё, что попадалось под руку, даже стенки от шкафов советской мебели.

Следует понимать, что нет никаких цифр и инженерных расчётов — всё делается «на глаз» и чётких размеров и толщины закладных не существует!

Когда закладные смонтированы в нужных местах и пришла пора обшивать гипсокартоном, на поверхность фанеры наносится тонкий слой монтажной пены — тонкая змейка по всей площади. На мой взгляд делать эту процедуру необязательно, но так надёжнее. Далее монтируется лист как обычно, через ГКЛ в закладные прикручиваются саморезы — чем чаще, тем лучше. Но не следует забывать, что часто закрученные саморезы могут существенно помещать дальнейшему монтажу.

Как я уже упомянул, кронштейны для телевизоров, которые удерживают телевизор не вплотную у стены, а на некотором расстоянии (20-30 см.) — действуют на стену с закладной как-бы «на излом». Нужно понимать, что удаленный телевизор действует как рычаг, даже при небольшом весе. Поэтому для подобной закладной следует с большой тщательностью отнестись к закреплению на стоечных профилях. Между стоек можно закрепить дополнительные подвесы в капитальную стену (если таковая имеется).

Мелкие же предметы типа картин и полок менее 10 кг. можно крепить на фанерные закладные без фиксации к профилю. Перед зашиванием на заднюю поверхность ГКЛ прикручивается необходимый кусок фанеры (главное чтобы он не попадал на профиль) и лист монтируется. Вообще данный метод даже подходит для навеса кухонного гарнитура — главное брать куски фанеры от профиля до профиля и высотой не менее 50 см.

Собственно на этом всё, никаких проблем в закреплении тяжёлых объектов на гипсокартоне или гипсоволокне не существует, если знать как и что!

Оцените публикацию:

Оценка: 4.0 (10 голосов)

Смотрите так же другие статьи

Крепление предметов к гипсокартону

Крепление для гипсокартона Дюбель»молли»

Гипсокартонные конструкции стали очень популярными из-за своих выдающихся качеств и преимуществ. Однако данный материал не без небольших недостатков. К примеру, не всегда ясно, как закрепить на гипсокартонной стене тяжелую картину, навесное оборудование или полку. Еще одна непростая задача – вставить розетку или выключатель в гипсокартон.

Вкрученный в гипсокартон саморез со временем может вывалиться под действием большого веса. Наихудший вариант – при очень тяжелом оборудовании может выломаться часть стены. Так как же крепить полку, картину или оборудование на гипсокартонную стену?

Самый лучший способ – найти вертикальные стойки каркаса, на котором держатся листы гипсокартона, и в них ввинтить мощные саморезы. Все это будет гарантией того, что сделанный крепеж будет прочно сидеть на месте и выдержит большой вес. Однако как это сделать, ведь после шпаклевки и покраски или поклейки обоев, становится видна только гладкая стена? Хорошо тем, у кого есть небольшой металлоискатель, остальным же придется искать каркас простукиванием.

Если же найти стойки не получается, то можно прибегнуть и к другим способам

В случае легкой картины, для придания креплению прочности, вкручиваемый саморез окунается в ПВА клей. А вот для крайне тяжелых предметов применяются дюбель-саморезы. Такой крепеж легко можно вкрутить шуруповертом или обыкновенной отверткой в гипсокартонную стену, вне зависимости от толщины материала. Правда, при толщине конструкции свыше 15 миллиметров, лучше изначально просверлить тонкое небольшое отверстие.

Дюбель — бабочка

Если же нужно прикрепить очень тяжелые предметы, то необходимо приобрести дюбель-бабочки. В данном случае при закручивании дюбель-бабочка раскрывается и образовывает надежные и прочные упоры. Для ее крепления первым делом сверлится отверстие нужного размера. После вставляют дюбель-бабочку. Не нужно ее вставлять до упора, так как закрутить винт будет крайне трудно – дюбель будет сильно прокручиваться в паре с винтом. Вместо этого утконосами или пассатижами зажимается дюбель и при помощи отвертки выполняется закручивание. Когда бабочка образует небольшой упор, дюбель вгоняется до конца и завинчивается до упора.

Крепление люстры на гипсокартон

В случае необходимости крепления люстры либо чего-то другого на потолок из гипсокартона, нужно приобрести пружинный складной дюбель. Под него просверливается отверстие. Как только дюбель пройдет лист и дойдет до пустоты, он автоматически раскроется. После чего закручивается винт дюбеля.

Резюмируя: на гипсокартонной конструкции можно закрепить практически все что угодно, здесь успех зависит от того, какой крепежный элемент был выбран.

Выбор надежного дюбеля для крепления в гипсокартонный лист

В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.

Что такое дюбель



В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.

Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа. Крепление составных частей каркаса под гипсокартон проводится быстро и эффективно.

Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.

Каждый дюбель рассчитан на орпеделенный вес

Как различить дюбеля по назначению? Как происходит фиксация крепежа?

Виды дюбеля для гипсокартона

Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.

Дюбель гвоздь для крепления именно профилей

Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60. Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.

Дюбель-гвоздь для крепления направляющего профиля к бетонной стене

Действие дюбеля

На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.

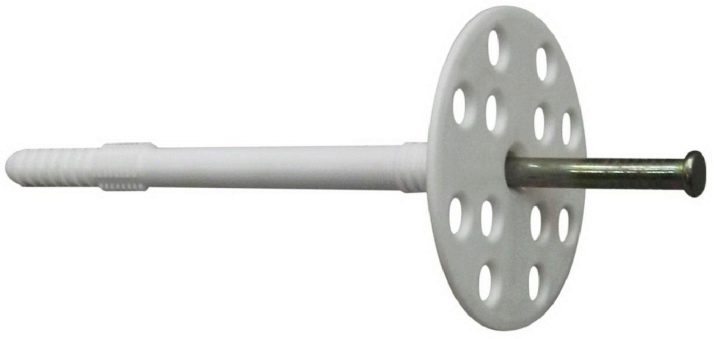

Дюбель гвоздь Кнауф  с различной формой манжетки

Данные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.

Наименование	Количество штук в пачке, шт.
Ударный шуруп 6*40 грибовидная шляпка	100, 200
Ударный шуруп 6*60 грибовидная шляпка	100
Ударный шуруп 6*60 потай ная шляпка	100
Ударный шуруп 6*80 потайная шляпка	100
Ударный шуруп 8*60 потайная шляпка	100
Ударный шуруп 8*80 потайная шляпка	50
Ударный шуруп 8*100 потайная шляпка	50
Ударный шуруп 8*120 потайная шляпка	50



Видео:

Варианты крепежей в ГВЛ

Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.

Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп.  Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.

Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка».  На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”

Действие «бабочки» для гипсокартона

Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля. Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны). Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.

Бабочка имеет различные размеры. Их подбор зависит от веса предмета:

• Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.



Винтовые крепления Молли (MOLLY)

Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным  креплением.

По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.

Дюбель Molly имеет зубчики для прочного фиксирования на поверхности



Втулка имеет прорези через весь элемент, это создает распорную часть.  В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.

Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.

Крепление молли

Для монтажа дюбеля молли потребуются специальное разжимное устройство.

1. Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
2. Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
3. После этого вкручивается шуруп.
4. Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.

Схема крепления Молли



В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.

Дюбель более подробно представлен на фото

В дюбель Молли возможно приобрести втулку с крюком

Видео:

Дюбель DRIVA со сверлом

Дюбель производится из 2-х видов материала: пластик и металл.

Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.

Дюбель Дрива металлический

Металлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.

На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.

Крепление дюбеля «Дрива»

Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.

Длина нейлонового дюбеля 23мм, металлического – 44мм.

Видео:

Крепления KNAUF Хартмут

Данный дюбель имеет 4 составные части:

1. якорная планка – это некий оцинкованная пластинка П-образной формы;
2. есть 2 направляющих усика, изготовленных из пластмассы;
3. запирающая вставная часть пластиковая;
4. шуруп М5-60.

Кнауф Хармут имеет сложную конструкцию за счет чего способен выдержать до 50кг.

KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.

Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.

Видео:

Универсальный Фишер-дюбель

Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.

Дюбель Фишер имеет пластиковый цилиндр и гильзу

Для установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50. При вкручивании шурупа почти до конца, начинается давление на коническую часть гильзы. В конечном счете, под действующим нажимом на винт, гильза раскрывается в разные стороны лопастями, которые прижимаются к тыльной стороне листа ГКЛ.

Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.

Дюбель Фишер продается набором с саморезами

При креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.

Видео:

Вес, выдерживаемый дюбелем – 16кг.

Дюбель с пружиной для крепления на потолке

Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:

• основа – шуруп с крючком;
• распорная составляющая – 2 планочки;
• фиксатор планок пружина.

Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.

Виды дюбелей складных с пружинный

Данный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.

Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.

Особенности проведения монтажа

Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.

1. Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
2. Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
3. Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
4. Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
5. Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.

При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.

В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.

Видео:

Видео:

металлические варианты molly и driva для гипсокартона, дюбель-гвоздь для крепления ГКЛ

В современном строительстве существует много способов крепежа элементов и конструкций друг к другу. Для крепежа тяжелых деталей был изобретен дюбель. Для каждого материала существуют свои дюбели. Так, для полого гипсокартона нельзя использовать элементы, которые подойдут для бетонного основания.

Особенности

Говоря о работе с гипсокартоном, невозможно забыть о главной крепежной детали – дюбеле. Фоторамку или небольшую картину можно повесить на свеже созданную гипсокартонную перегородку с помощью шурупа или самореза, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например, телевизор на крутящемся креплении или навесной шкаф, то необходимо применение специальных креплений. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный предмет будет неподвижно находиться на своем месте. Для разных видов дюбелей – разная допустимая нагрузка.

Строительный рынок предлагает множество вариантов дюбелей. Они могут различаться по диаметру и длине. Существуют нормы, регулирующиеся ГОСТ 28457-90. Именно он и определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки самореза.

В отличие от других креплений крепежи, которые предназначаются для гипсокартона, выполнены из высококачественного металла или пластика и имеют гарантированную фиксацию изделия к ГКЛ. Для полноценной фиксации крепежи оснащают очень важным элементом – гильзой, которая может складываться только в полной пустоте. В любых других условиях гильза не сработает.

Для долговечного крепления элемента к гипсокартону необходимо знать нагрузку, которую сможет выдержать это крепежное изделие. Для выяснения этой информации необходимо знать лишь диаметр и длину крепежа.

В «домашних условиях» обычно встречаются три вида нагрузки: горизонтальная, вертикальная, динамическая.

• Горизонтальная нагрузка характерна для полок, картин. Крепеж выбирают соответственно весу изделия (6-10 мм) и материалу основания (30-50 мм для гипсокартона).
• Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепежный элемент должен входить в стену не менее чем на 40 мм, а в потолок – не менее чем на 60 мм.
• Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного снаряда. В данном случае необходимы виброустойчивые крепежи.

Иногда для лучшего сцепления дюбель предварительно смазывают клеем.

Существуют некоторые особенности дюбелей, которые необходимо учитывать при их выборе:

• дюбели одного вида, но выполненные из разных материалов, например: пластика или металла, различаются только весом, который они могут выдержать;
• для крепления на листовой материал должен быть выбран верный вид крепежа, у которого гильза плотно прижимается к листу.

Как использовать?

Существует классификация дюбелей по различным критериям.

По способу закрепления выделяют дюбели:

• закрепляющиеся на поверхности благодаря силе трения;
• имеющие различные формы дюбеля и основания.

Закрутить дюбель в стену можно двумя способами: предварительным или сквозным монтажом.

При предварительном монтаже необходимо сверлом большего диаметра просверлить отверстие в стене, затем установить дюбель (распорный, гвоздевой, универсальный) и закрепить шурупом необходимую деталь. С помощью такого способа вы, например, своими руками сможете прикрепить полку или кронштейн для телевизора. Для монтажа пластмассового дюбеля в упаковке предлагается специальная бита-насадка.

При применении сквозного монтажа нет необходимости сверлить основание: крепление своей нераспорной частью должно пройти участок «пустоты». Обычно таким способом пользуются при креплении фасадов, кровли, утеплителя.

По способу монтажа различают дюбели:

• забиваемые молотком;
• вкручиваемые специальным строительным пистолем.

Для производства дюбелей применяют различные материалы.

• Пластмасса, в том числе полипропилен или нейлон.
• Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуры до -40 С. Минус: возможно появление трещин.
• Полипропилен. В отличие от полиэтилена обладает большей прочностью и износоустойчивостью. Выдерживает температуры до +140 С, но все равно теряет целостность тела.

• Полиамид или нейлон. Устойчивый материал, который отличается особой виброустойчивостью, практически не изнашивается и нечувствителен к механическим повреждениям. Именно поэтому нейлон считается самым надежным материалом. Минус: запрещена установка в помещении с повышенной влажностью.
• Металл, в том числе алюминий и нержавеющая сталь. Не деформируется, имеет более высокую износостойкость и несущую силу. Если металл, из которого сделан дюбель, только оцинкован – подвержен коррозии. Крепежи из латуни или сплавов титана очень дорогостоящие, поэтому используются только на высокоопасных участках.

Гипсокартон – материал хрупкий, полый, относящийся к категории мягких. При сверлении необходимо действовать аккуратно. Нельзя использовать режим перфоратора – это может повредить целостность листа.

Виды и характеристики

Бабочка

Крепежное изделие бабочка изготавливается из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники. Одноразовый – повторное использование невозможно. Есть возможность демонтажа элемента.

Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.

Стандартные размеры такого дюбеля 8/28 и 10/50. Для первого варианта подходит шуруп 3,5/35 мм, для второго – 3,5/55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.

Изготавливается из пластмассы. Продается в сложенном виде.

Зонтик

Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне. Невозможно демонтировать.

При монтаже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигая свободного пространства, он раскрывается внутри ГКЛ.

Способен выдержать до 35 кг.

Molly

Один из дорогих вариантов дюбеля, который относится к категории «разжимных». Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.

Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ. Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.

Изготавливается только из металла.

Driva

Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Driva по внешнему виду напоминает улитку и вкручивается обычной отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм. За счет плотного вкручивания в сердцевину листа выдерживает нагрузки до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который впоследствии также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.

Может быть как металлическим, так и нейлоновым.

Legs

Этот крепеж производится из металла. Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.

Дюбель-гвоздь

Второе название этого элемента – ДБМ (дюбель быстрого монтажа). Не требует особых навыков и дополнительных усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, соответствующее его размеру, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.

Гвозди делятся на два подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере крепления тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.

Анкер химический

Представляет собой капсулу с клеящейся жидкостью. В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.

Дюбель для двойного гипсокартона

Для двойного гипсокартона используют специальные крепления. Они имеют наконечник-сверло, который позволяет беспрепятственно вкрутить его в двойной лист.

Кроме перечисленных есть еще самоустанавливающийся дюбель, планки и иные виды.

Производители

Строительный рынок также предлагает дюбели для гипсокартона, названные в честь фирм-создателей.

Fischer PD и PDS

Нейлоновый дюбель закругленной формы. Продольные ребра не допускают проворачивание. Во время закручивания самореза его конический хвостовик входит в пластиковую гильзу, заставляя раскрываться крылья-упоры. Выдерживает до 15 кг.

Knauf-Hartmut (Кнауф-хомут)

Сенсация в сфере крепежей. Такой дюбель в стене выдерживает до 55 кг, в потолке – до 6 кг. Комплект такого дюбеля состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.

Для установки необходимо просверлить отверстие не менее 13 мм, ввести планку и выровнять направляющие. Затем вставить пластмассовую втулку через обе направляющие до упора, после чего развести их в разные стороны и удалить. Таким образом в гипсокартоне надежно фиксируется планка, в которую впоследствии ввинчивается шуруп из комплекта.

Walraven BIS GOLD

Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 – 5,0 мм и минимальной длиной – 30 мм. Название крепежа говорит само за себя: для установки вам необходим лишь молоток. Во время вбивания в стену дюбель самостоятельно расклинивается и не прокручивается.

Существуют и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).

Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбели будут сильно различаться.

Обязательно узнавайте страну изготовления крепления у продавца, ведь от этого зависит безопасность.

Советы

• Перед началом работы следует выяснить характеристики гипсокартона и определить структуру и вес прикрепляемого элемента.
• Исходя из характеристик дюбелей, выберете тот, который подходит для конкретной ситуации.
• Помимо характеристик самого дюбеля, необходимо правильно подобрать шуруп: он не должен деформировать или ломать дюбель внутри листа.
• Предметы весом до 5 кг (картины, фоторамки) можно крепить к ГКЛ и без дюбеля – на саморез, обращая при этом внимание на сохранение целостности листа.
• Обязательно контролируйте силу вкручивания – вы можете проткнуть гипсокартонный лист насквозь.

• Просверливайте лист обычным сверлом меньшего диаметра. Таким образом вы избежите перекоса при вкручивании дюбелей.
• Стоит правильно рассчитывать вес на один дюбель и не превышать этого значения. В среднем считается, что нагрузка на крепления не должна превышать 50 кг на 1 м2.
• Если гипсокартон облицован кафелем или плиткой – используйте специальный победитовый наконечник и высверливайте отверстие, равное диаметру дюбеля.
• Длина отверстия в гипсокартонном листе должна превышать размеры шурупа на 5 мм.
• Обязательно очищайте отверстие от пыли и крошек. Сделать это можно с помощью обычного пылесоса.
• Для крепления элементов к гипсокартонному потолку лучше всего использовать металлический профиль. Найти его с обратной стороны листа поможет обычный магнит.

Если по какой-то причине вы не знаете, какой материал основы перед вами, то проверить это можно по пробному сверлению. Если из отверстия начинает сыпаться крошка мелкой фракции, похожая на пыль, будьте уверены – вы имеете дело с гипсокартоном.

​​​​​​О том, как выбрать дюбель для гипсокартона, смотрите в следующем видео.
