Крестовая отвертка и плоская – какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Виды отверток и их назначение, маркировка, фото

В каждом доме должна быть отвертка. Конечно, все разновидности приобретать нет необходимости, но, какие нужны для дома, понять очень легко. Такой инструмент необходим для замены розетки или выключателя, ремонта в квартире и бытовой техники. Конечно, можно приобрести шуруповерт, но для мелкого ремонта он совершенно ни к чему. Можно обойтись самой простой и недорогой альтернативой. В этой статье мы рассмотрим существующие виды отверток и их назначение, маркировку, а также фото примеры.

Конструктивные особенности

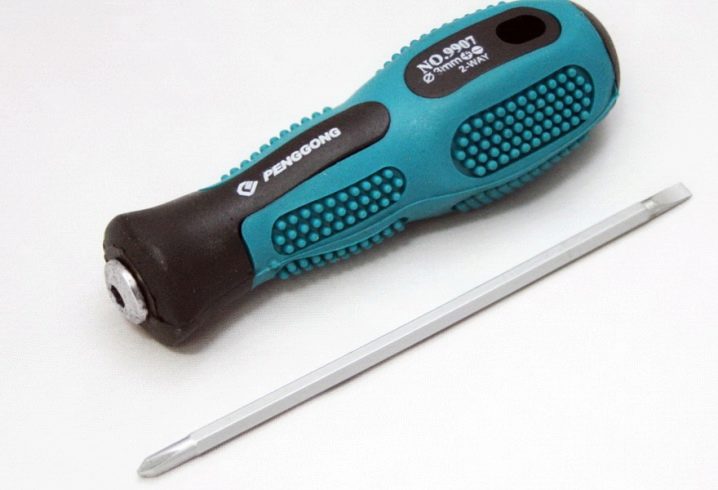

Отвертка состоит из трех частей: наконечника, стержня и рукоятки. Типы наконечника зависят от того, какой крепежный элемент необходимо завинтить. Их названия и зависят от формы наконечника. Крепежный элемент может быть винтом, шурупом или саморезом. Ранее большим спросом пользовались приспособления с прямым шлицем, но сейчас применение крестовых приспособлений стало более популярным.

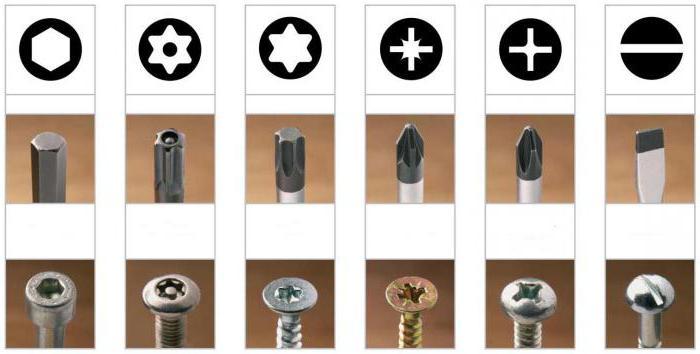

Какие бывают шлицы? Существуют различные виды шлицов. Популярные виды – это в форме звездочки и шестигранный элемент. Очень важно чтобы наконечник был прочным и твердым. А для лучшего удерживания его обрабатывают специальным напылением, которое обладает высоким коэффициентом трения.

Разновидности инструмента позволяют подобрать удобный вариант для работы в различных местах. Так отвертка может быть с длинной или короткой ручкой, с квадратным или шестигранным сечением. Ручка может быть пластиковой или деревянной и по форме чаще всего цилиндрическая. Но встречаются и в форме буквы «Т» или пистолетного вида.

Обзор разновидностей

Так какие бывают отвертки? Так как на строительном рынке появились новые типы болтов, то и виды инструмента также расширились. На сегодняшний день существует большой выбор изделий разной формы и конструкции. Большинство из них применяется только совместно с определенными технологиями.

Наиболее популярными в потреблении считаются такие виды отверток:

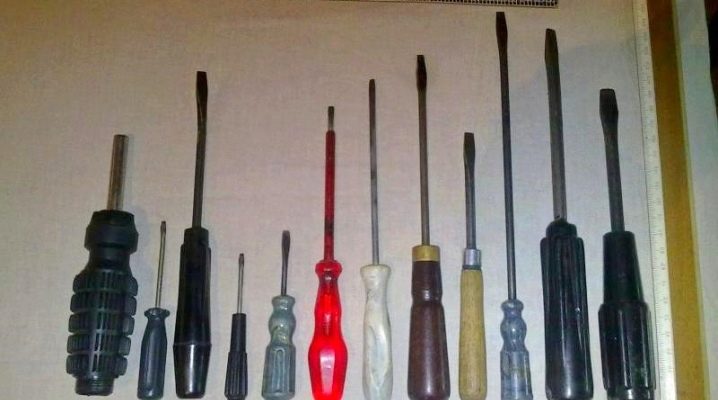

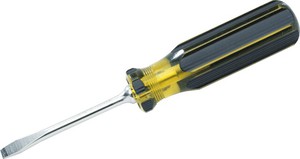

1. Плоская (обозначается как SL). Еще она называется прямошпилевая. Жало имеет вид лопатки и необходима такая плоскость для работы с простейшими соединениями с помощью винтов. Такое приспособление считается самым популярным в бытовых работах, таких как крепление полок или незначительные электромонтажные работы.
2. Крестовая (обозначается как РН). Такая отвертка имеет жало в виде конуса. Ее четыре грани вмещаются в крестообразный шлиц. Такие виды изделий используют для соединения определенного оборудования или авто, а также для надежного крепления винта. Так как такая отвертка имеет коническую форму, то жало будет в два раза больше соприкасаться с винтом.
3. Шестигранная (обозначается как НЕХ). Такие виды изделия имеют форму рабочей поверхности как у шестигранника. Крутящий момент такого приспособления будет в десять раз превышать показания крестообразной отвертки. Такой вид инструмента используют во время работ, связанных с ремонтом электротехники.

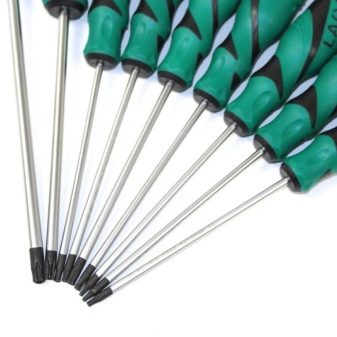

4. Звездообразная (обозначается как TORX). Она имеет форму рабочей поверхности как у шестиконечной звезды. Применяется при ремонте незначительной разновидности техники, например, такой, как сотовый телефон.
5. Крестообразная с насечками (обозначается как PZ). Этот тип исполнения отвертки обладает не только крестовым профилем, но и имеет незначительные дополнительные грани. Применяется при сборке мебели, так как входит более плотно в крепеж.

Также существуют такие виды изделия, которые используются только в определенных условиях, так как они оснащены особыми приспособлениями. К таким изделиям относят:

• Отвертка с храповым механизмом. Благодаря этому механизму стержень может свободно вращаться в одном направлении. За счет этого можно работать без извлечения наконечника из шлица. Направление вращения изменяется с помощью специального рычажка.
• Диэлектрическая. Используется при работе с оборудованием, которое находится под напряжением. В этом случае изделие покрывают специальным изолирующим покрытием. Такая изоляция рассчитывается на установленные границы напряжения. На ручке это указывается в маркировке.

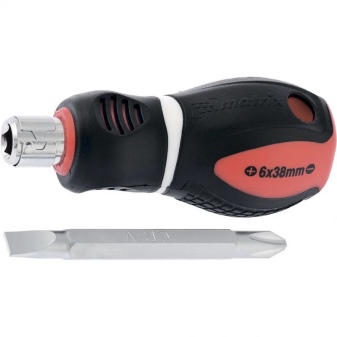

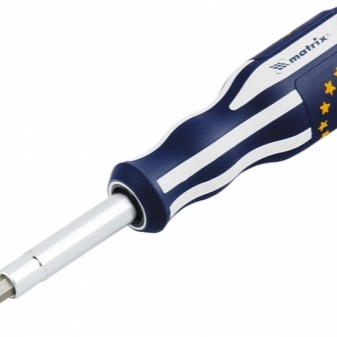

• Универсальная. Позволяет использовать на одну рукоятку несколько наконечников. Они хранятся либо в отдельном футляре, либо внутри рукоятки.

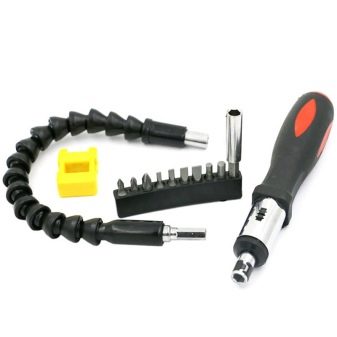

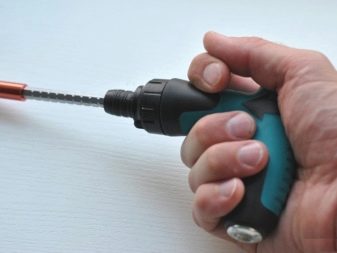

• С гибким валом. Носит еще название зубчатая передача. В стесненных условиях такое приспособление будет незаменимым, что наглядно показано на фото:

Выбирая отвертки для электромонтажных работ, советуем вам обратить внимание на инструмент от компании EKF. Рукоятки из высококачественного материала с продуманной эргономикой. Отвертки не скользят в руках, требуется минимум усилий для закручивания. При этом всем диэлектрические отвертки EKF выпускаются в двух сериях: Master (для общебытового применения) и Expert (для профессионалов). С учетом всего вышесказанного, можно утверждать, что отвертки EKF являются оптимальными по цене и качеству. Подробнее о продукции можете узнать здесь: https://ekfgroup.com/catalog/instrumenty/dielektricheskiy-ruchnoy-instrument/dielektricheskie-otvertki.

Маркировка отверток

Чтобы узнать, что это за инструменты и какое у них назначение, необходимо знать расшифровку маркировки отверток.

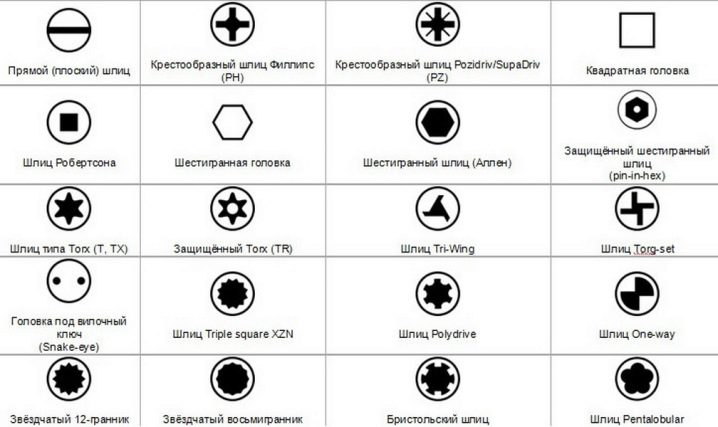

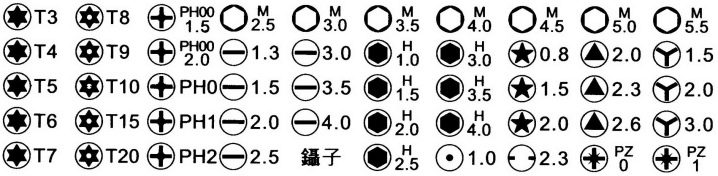

В данной таблице собраны все наиболее популярные формы наконечников и их маркировка:

К примеру, крестообразная (РН и PZ) имеет специальную таблицу соответствия, где обозначаются инструменты и размеры крепежей, к которым они подходят. В таблице ниже указана зависимость длины и диаметра стержня от номера отвертки:

Существует также еще одна зависимость, о которой вы должны знать:

Также следует отметить, что некоторые типы отверток могут содержать в маркировке не только буквы, но и цифры. К примеру, РН 4*120, здесь РН – это означает что она прямая; 4 – это номер, который указывает диаметр крепежной детали; 120 – длина изделия. Помимо этого, маркировка может содержать информацию о металле, который применяется при изготовлении рабочей части.

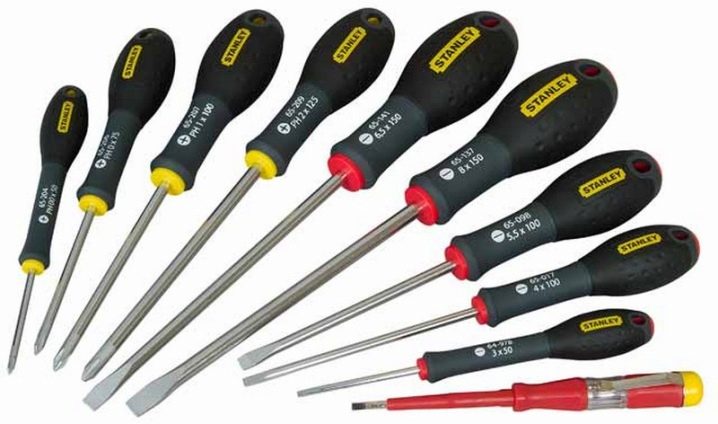

На фото ниже можно разглядеть маркировку на стержне:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели основные виды отверток и их назначение, а также область применения и маркировку. Надеемся, предоставленная информация была для вас полезной и интересной!

Рекомендуем также прочитать:

какие размеры бывают? Как выбрать маленькую крестообразную модель? Особенности диэлектрической отвертки

Каждый современный человек хотя бы раз в жизни сталкивался с таким инструментом, как отвертка. В большинстве случаев по нуждам бытового характера, чтобы открутить или закрутить шурупы. Но даже держа в руке это универсальное приспособление, никто и не задумывался обо всех ее особенностях.

Особенности

Крестовая отвертка среди своих собратьев с другими типами наконечников пользуется весьма широким спросом. Именно она может открутить и закрутить множество креплений различного вида. Массу предметов бытовой техники, электроники, прочих приборов разобрать без помощи крестовой отвертки просто невозможно.

Основная особенность данного инструмента заключается в особой форме наконечника, выполненного в виде знака «+». Соответственно, крепеж с подобным шлицем поможет снять крестовая помощница.

Рукоятка крестовых отверток выполняется из разных материалов, при этом она не скользит в руке, удобно располагается при захвате ладонью, не вызывая чувства дискомфорта при длительном использовании.

Характеристики

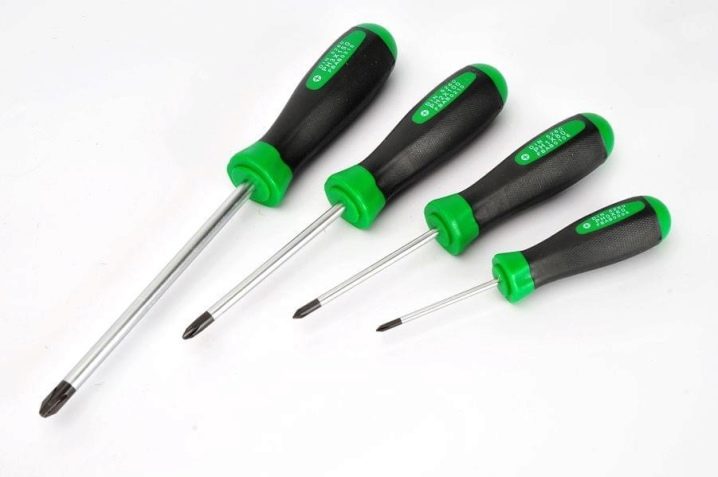

Широкий спрос на крестообразные модели обусловлен тем, что их наконечники помогают установить немалое количество винтовых креплений и саморезов. Эти изделия имеют особую маркировку – крест и буквы PH. Эти обозначения говорят о размерах изделий. Самый маленький размер маркируется цифрами 000, что говорит о 1,5 мм. Такие мелкие крепежи можно увидеть в фотоаппаратах и сотовых телефонах. Чтобы не путаться в размерах при виде только маркировок изделия, следует знать их примерное соотношение:

• 00 – 1,5-1,9 мм;
• 0 – 2 мм;
• 1 – 2,1-3 мм;
• 2 – 3,1-5 мм;
• 3 – 5,1-7 мм;
• 4 – выше 7,1 мм.

В строительной сфере большую популярность имеют отвертки второго размера с магнитным наконечником и длиной жала 200 мм. Что касается самой большой маркировки, то встречается она в основном на крупных производствах, на станциях технического обслуживания автомобилей или в цехах по производству крупногабаритных запчастей.

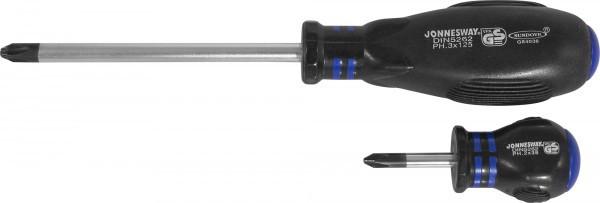

Маркировка крестообразной отвертки говорит не только о размерах наконечника, но и о толщине стержня. А вот длина его выбирается с учетом предстоящих работ. Отвертки с маленькими ручками незаменимы в тесных помещениях, а длинные модели с жалом 300 мм, используются при затрудненном доступе к крепежу.

Теперь можно перейти к обозначению PH, которое присутствует на каждой крестовой отвертке. Представленные латинские буквы расшифровываются как Philips, то есть наименование компании, которой принадлежат патенты на винты с выемками в форме креста и отвертками под них.

Модифицированные модели крестовых изделий оснащены специальными насечками, отвечающими за более плотную фиксацию в головке саморезов, вследствие чего рукоятка не выскальзывает из рук.

Помимо аббревиатуры PH, на крестовых отвертках встречаются буквы PZ, то есть Pozidriv. В этой разновидности крестового инструмента присутствуют дополнительные лучи, отвечающие за более крепкую фиксацию в крепеже. Данная модификация в основном применяется для сборки корпусной мебели, гипсокартона и монтажа алюминиевых профилей.

Делая выбор в пользу того или иного производителя, следует обратить внимание на качество предлагаемого товара. Китайских изготовителей в данном вопросе лучше не рассматривать. Японские и европейские отвертки имеют ряд неоспоримых достоинств, которые подойдут самому требовательному покупателю. При выборе отечественного инструмента необходимо убедиться в наличии маркировки ГОСТ, которое говорит о стопроцентном качестве.

Важная характеристика, на которую следует обращать внимание, – это стержневая прочность. Стандарт ее рассчитывается из показателей 47-52 единицы. Если показатель указан меньше 47, то при небольшом физическом воздействии отвертка согнется, а свыше 52 единиц – треснет.

В большинстве случаев показатель стандарта прочности указывается в виде латинских букв Cr-V.

Какие бывают?

Повседневная работа любого мастера включает в себя использование различных видов отверток. Это касается не только формы наконечника, но и технических характеристик инструмента. Кроме того, фигурные отвертки разделяются по областям применений. Например, ударной модификацией категорически запрещается разбирать сотовые телефоны. Для приобретения более глубоких знаний следует ознакомиться с каждым типом отверток отдельно, после чего можно смело подбирать требуемую модель.

• Диэлектрическая отвертка разработана и предназначена специально для проведения ремонтных работ в электрической сети и любых электроустановках, находящихся под постоянным напряжением тока. Важно отметить, что максимальный допуск данной модели инструмента составляет 1000 В. Свыше – необходимо использовать иные средства для работы, а лучше всего временно отключить питание.

• Ударная отвертка оснащена особой функцией, которая помогает открутить прикипевшие и заржавевшие болты. Принцип действия довольно прост, при некотором физическом воздействии бита проворачивается в нужную сторону на 2-3 мм, тем самым раскручивая приставший болт, не срезая при этом резьбу.

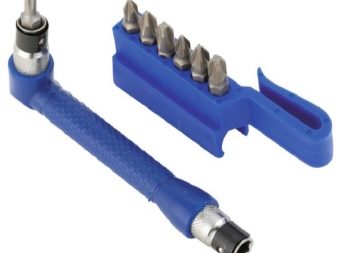

• Г-образная отвертка в обиходе имеет второе название – Г-образный ключ. Конструкция модели оснащена шестигранным шлицем. Для проведения сложных работ под определенными углами доступа можно использовать дополнительные наконечники в форме шара. Используются данные модели отверток для свободного доступа в ограниченном пространстве.

• Угловая отвертка по своему строению напоминает трещотку из автомобильного набора инструментов. Применяется во многих видах работ, так как по размеру может быть маленькая и большая. Изогнутая конструкция позволяет проводить работы в труднодоступных местах, где вертикальное положение инструмента никак не подходит для откручивания болтов с горизонтальной поверхности.

• Силовая отвертка разрабатывалась по особой технологии, которая позволяет увеличить крутящий момент инструмента путем воздействия на него шестигранного стержня. Говоря простыми словами, силовая модификация крестовой отвертки в основном используется на крупных производствах, где довольно часто требуется применять человеческую мощь. С помощью фиксации специального ключа увеличивается крутящий момент отвертки, за счет чего процесс монтажа и демонтажа сокращается в несколько раз.

• Крестообразная модель Ph3 в основном используется при мелких строительных работах, а также в быту. Особенность данного изделия заключается в возможности вкручивать шурупы в мягкую и тонкую поверхность, например, пороги в комнатах.

• Магнитная отвертка считается универсальной разработкой. Любой вид из представленных выше модификаций может быть намагниченным при производстве либо в домашних условиях после приобретения. Данные модели могут быть представлены в совершенно разных формах. Тонкая толщина стержня идеально подходит для монтажа и демонтажа мелких деталей с крестообразным креплением.

Учитывая дополнительные нюансы предстоящей работы, можно определить, какая отвертка подойдет по размеру: длинная или короткая, с пластиковой рукоятью или с силиконовым наполнителем.

Приспособления

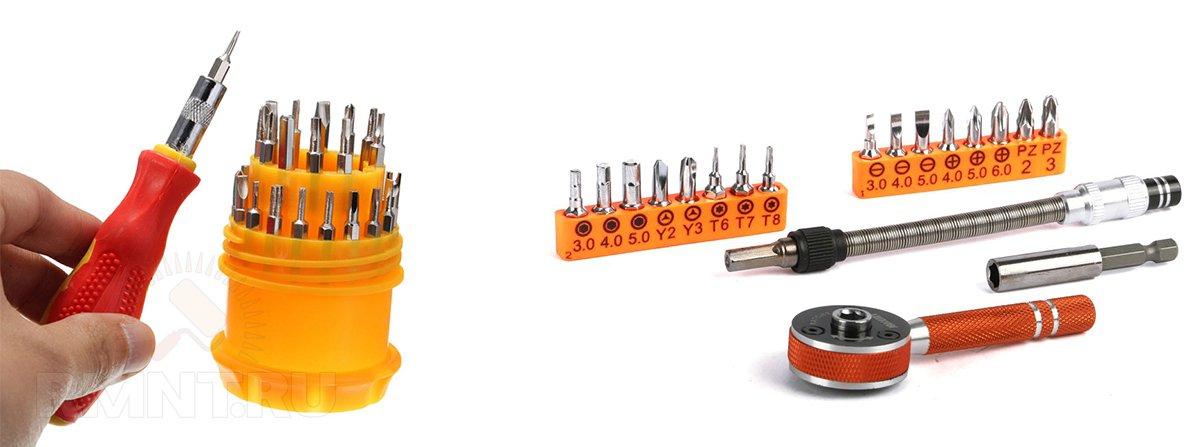

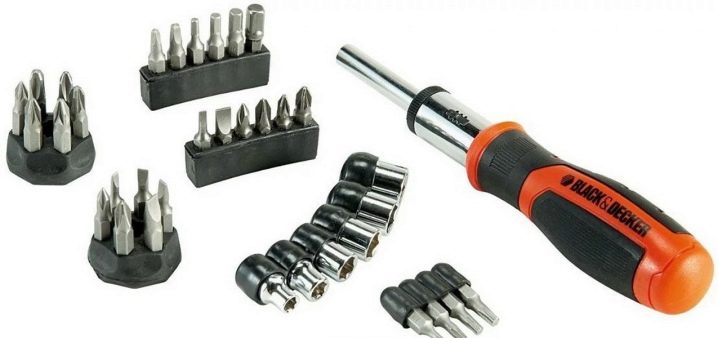

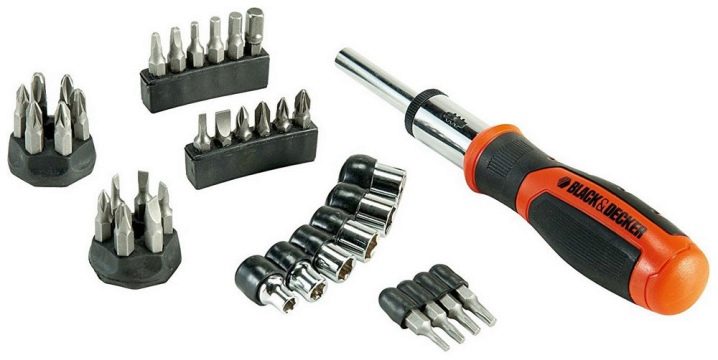

Современные модифицированные модели крестовых отверток представлены в виде цельного стержня со сменными битами, которые хранятся в рукоятке инструмента. Конечно, иметь при себе большой набор с различными размерами отверток удобно, но для домашнего использования сгодится подобный вариант.

Кроме того, каждая бита обладает намагниченным наконечником и при необходимости может использоваться вкупе с шуруповертом, особенно при первичном монтаже.

Еще один неоспоримый плюс заключается в высоком взаимодействии с современными металлическими анкерами.

Удобная и прочная сцепка позволяет производить монтаж без применения особых усилий.

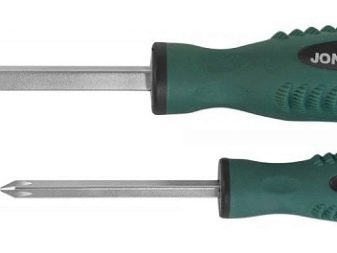

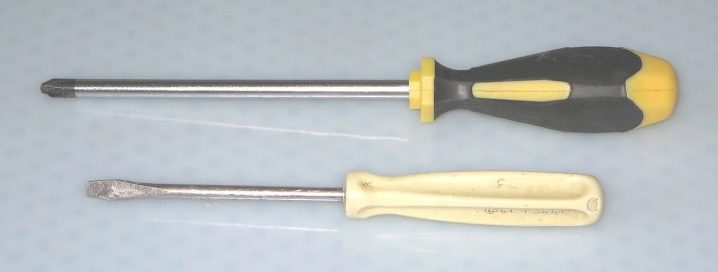

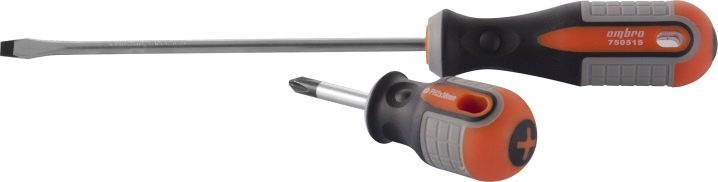

Чем отличается от плоской?

В современном мире наиболее распространенными видами отверток считаются плоские и крестовые модели. Разница между ними весьма очевидна. Жало плоской отвертки представлено в виде прямого наконечника, выполненного из неширокой пластины. В недалеком прошлом практически все крепежи имели прямую линию наконечника, и требовалось только подобрать необходимый размер жала. В наше время подобные крепления используются довольно редко, но если их устанавливают, то только плоской отверткой.

Крестовые модели, в свою очередь, предназначены для монтажа и демонтажа фигурных креплений. Благодаря большему количеству выступов на жале обладают более плотной сцепкой с откручиваемыми элементами.

В отличие от плоских отверток крестовыми наконечниками можно работать не только с бытовыми предметами, но и выполнять работы по дереву, по металлу.

В свою очередь, плоские отвертки годны лишь для установки дверных ручек, розеток и подобного рода предметов.

Советы по выбору

Для начала следует отметить, что приобретать всего одну отвертку для необходимой на данный момент цели нерентабельно. Через несколько дней или даже месяц, возможно, потребуется использовать модель другого размера. Поэтому свое внимание следует обратить на специальный набор, в который входят отвертки всех размеров и дополнительные биты. Каждый мастер подтвердит, что без наличия в руках отвертки, а лучше нескольких штук, приступить к процессу ремонта не представляется возможным.

Для проведения мелкого ремонта бытовой техники не следует обращать внимание на огромные наборы. Достаточно иметь две или три модели, часто применяемые на бытовом уровне. Цена их также не должна ударить по карману, ведь чтобы открутить шуруп в кофемолке, не приходится применять грубую физическую силу.

Для строителей наборы крестовых отверток следует выбирать с прочно рукояткой, способной пережить сильные нагрузки и давление.

Для электриков обычная отвертка никак не подходит. В данном случае необходимо использовать специальную модель, выполненную из изоляционного материала. Таким образом, специалист получает защиту от удара током.

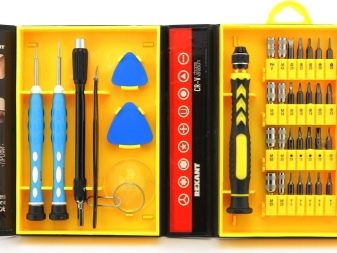

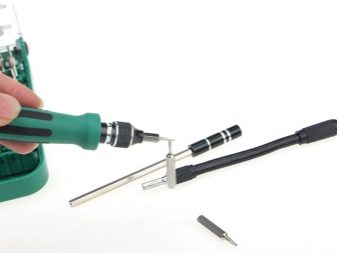

Для ремонта ноутбука, часов, сотовых телефонов и любой радиотехники следует использовать модели крестовых отверток, предназначенные для точных работ. Их отличительная черта заключается в мощном магните наконечника и тонком стержне. Кроме того, отвертки для точных работ оснащены особой трещоткой, которая позволяет откручивать мелкие крепежи, не вынимая стержня.

Для выполнения сложных работ с мощными типами креплений необходимо использовать ударную модель крестовой отвертки.

В них также присутствует своего рода трещотка, которая проворачивает крепежи примерно на 3 мм, при этом не срывая резьбы основания и не портя выемку для жала.

Тонкости эксплуатации

Смекалка современного человека довольно часто превосходит все ожидания. Предметы и инструменты, предназначенные для одних целей, используются в совершенно противоположном профиле. Например, с помощью отвертки многие люди отскабливают различного рода загрязнения с разных поверхностей, отделяют прикипевшие детали и даже используют наравне со стамеской.

Все эти действия противоречат естественной работе отвертки, соответственно, инструмент довольно быстро приходит в негодность. Остается только сделать выбор между покупкой нового и приведением в порядок старого инструмента.

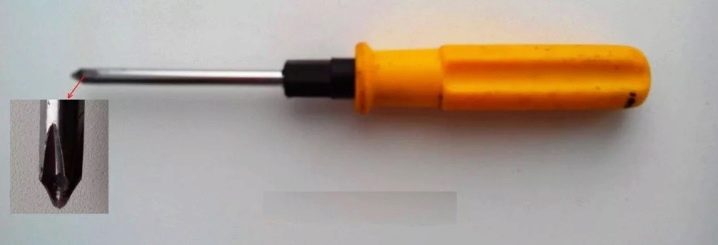

Починить рукоятку отвертки сможет каждый, а вот заточить испорченное жало дано не всем. Многие пытаются провести спасательную работу правильно, но не всегда результат увенчивается успехом.

Наточить отвертку – дело нелегкое, во многом напоминает принцип обработки лезвия на коньках. Только с крестовыми моделями следует быть крайне аккуратным. Изначально металл нагревается до покраснения, после окунается в смазочную жидкость, затем немного охлаждается и начинается заточка. Сложность данной процедуры заключается в небольших размерах лучей наконечника и неудобства подхода к ним.

После заточки следует намагнитить обработанный инструмент. Для этого следует положить отвертку рядом с магнитом и оставить на некоторое время.

Чтобы избежать подобных проблем, лучше всего использовать отвертки по их прямому назначению.

Как заточить крестовую отвертку, смотрите в видео ниже.

виды, из чего состоит отвертка, размеры

Отвертка крестовая — универсальный инструмент. Он необходим в хозяйстве для таких задач, как крепление винтов, шурупов или саморезов. Как правило, дома используется крестовая или плоская отвертка, несмотря на огромное разнообразие видов этого инструмента.

Параметры крестовых отверток

Многие мастера используют в хозяйстве автоматические приборы. Но это лишь технологическое веяние времени, которое не вытеснит собой использование обычной отвертки, требующей механических действий и некоторых физических усилий.

Без помощи инструментов винты не закрутить с достаточным усилием

Популярность крестовых отверток объясняется широким спектром их применения. Они имеют специализированное обозначение в виде креста и букв РН. Они и считаются показателями размеров инструмента. Минимальный имеет маркировку «000». Это значит, что такой отверткой можно прикрутить крепёж до 1,5 мм.

Примерная маркировка и ее значения:

• 00 — 1,5-1,9 мм;
• 0 — 2 мм;
• 1 — 2,1-3 мм;
• 2 — 3,1-5 мм;
• 3 — 5,1-7 мм;
• 4 — больше 7,1 мм.

Компания «Позидрайв» разработала шлиц PZ

Маркировка обозначает не только размер наконечника, но и толщину стержня.

Длину ручки следует подбирать в зависимости от пространства, в котором будут проходить работы. Так, если монтаж проходит в узком помещении, рекомендовано выбирают модель с короткой рукояткой. Если к месту крепления сложно подобраться, стоит подобрать инструмент с длиной стержня 300 мм.

Значение РН расшифровывается, как название фирмы «Филипс». Бывает, что инструменты имеют отметку PZ, расшифровывающиеся, как «Позидрайв».

Компания «Филипс» придумала шлиц PH

Инструмент с последней маркировкой имеет дополнительный луч, обеспечивающий более прочную фиксацию при креплении. Он позволяет закреплять при сборке корпусную мебель, гипсокартон и профили из алюминия.

При выборе следует учитывать стержневую прочность. По стандартам, она имеет показатель в 47-52 единицы. Если число меньше, то кончик выгнется, а если больше — сломается.

К сведению! Чаще всего, показатель прочности обозначается буквами Cr-V.

Виды

Безусловно, любое монтажное действие по дому подразумевает использование различных видов отверток. Поэтому, чтобы не ошибиться, стоит повнимательнее изучить список их особенностей.

Самая популярная модель крестообразная РН2

Популярные разновидности отверток:

• Диэлектрическая. Разработана для работ в электросети и с электрическими приборами. Максимальный допуск — 1000 В. При повышенном показателе, стоит отключить питание.
• Ударная. Способна «разобраться» с прикипевшими и ржавыми болтами. При ударе она проворачивается на 2-3 мм, выкручивая болт.
• Г-образная. В конструкции имеет шлиц с шестью гранями. Применяется во время сложных работ под углом, с шаровидными наконечниками.
• Угловая. Похожа на автомобильную щетку. Имеет довольно широкий спектр применения, т. к. располагает различными диаметрами. Позволяет работать в местах с плохой доступностью, куда не проходит отвертка с маленьким размером. Изогнутая форма дает возможность работать в труднодоступном пространстве.
• Силовая. Имеет увеличенный крутящий момент, с учетом применения шестигранного стержня. Процесс сборки и разборки значительно облегчается.
• Крестообразная РН2. Для мелких бытовых работ. Позволяет вкручивать шурупы в тонкие поверхности.
• Магнитная. Универсальный инструмент. Модели пригодны для любых видов работ. Имеют различные строения. Подходят для работ с деталями, имеющими крестообразное крепление.

Дополнительная информация! При выборе отвертки стоит брать во внимание особенности будущей работы. Основываясь на этом, подбирают размер, короткая или длинная, с ручкой из силикона или пластика.

Далее стоит подробнее изучить каждый из видов инструментария.

Магнитная отвертка

Наконечник этого инструмента имеет дополняющий магнит, который способен держать мелкие детали. Это удобно при работе с саморезами, имеющими минимальный диаметр.

Очень удобно, когда конец может притягивать мелочь

Особенности применения:

• У обычных отверток при частом использовании наконечник стирается, здесь этого нет.
• Магнитные варианты изготавливают из молибденовой стали или сплава хрома и ванадия.

Такая отвертка имеет более длительный срок службы, по сравнению с обычными моделями этого инструмента.

Крестообразная модель Ph3

До 1933 года производились и применялись в основном отвертки с прямой формой среза. В это время они легко повреждались в процессе использования, т. к. были не приспособлены для тяжелого механического закручивания. Революцию произвел выпуск крестообразного бита и шлица. Патент был выкуплен Генри Филлипсом, в честь него и создана одноименная маркировка — Philips. Популярным в быту остается модель РН2.

Революцию совершила бита с новым шлицом

Особенности следующие:

• Шлиц имеет форму креста с косым уклоном 55°.
• Можно вкручивать шурупы в мягкую и твердую поверхность.
• При использовании шуруповерта, на заключительном этапе закручивания жало биты выходит наружу.

Важный недостаток этой модели — плохое сцепление с поверхностью. Это приводит к тому, что края бит и шурупов стираются.

Силовая отвертка

Она используется в основном для работ с поврежденными шурупами, болтами или саморезами. Если данные детали не удалить вовремя, можно повредить строительную конструкцию в целом. Бывает так, что пораженные коррозией крепежи срастаются между собой, и их удаление становится невозможным. Для решения этой проблемы и применяются силовые модели инструмента.

С таким инструментом необходимо работать вдвоем

Принцип действия данного типа отвертки:

• Выполнена в виде особого инструмента с монолитным сердечником.
• Имеет дополнительный шестигранник возле жала или на рукоятке, что дает возможность передавать вращательное действие от ключа.
• Под воздействием ударов молотка, обойма перемещается по оси, придавая вращательное движение жалу через зубчатую передачу.
• Это действие провоцирует поворот на несколько градусов, который ослабляет зажатые механизмы и позволяет открутить деталь при помощи обычной отвертки.

Обратите внимание! У данного инструмента отмечается 2 недостатка: первый — это необходимость помощника в процессе работы, второй — у такой отвертки отсутствует крутящий момент, а это значит, что удары будут способствовать только разрушению ржавчины вокруг крепежных деталей.

Угловая отвертка

Конструкция этого инструмента позволяет увеличить крутящий момент, уменьшить необходимое рабочее пространство и защитить шурупы от разрушений. Некоторые модели позволяют крутить насадку по часовой стрелке и против нее.

Иногда согнутая под углом модель просто незаменима

Особенности использования:

• Имеет Z-образную форму.
• Позволяет откручивать детали в труднодоступных «карманных» местах, в которых допущена ошибка при сборке.
• Она не очень удобна на практике, однако, ее эффективность в некоторых ситуациях не вызывает сомнений.

Обратите внимание! В комплект обычно входит рукоятка Т32, имеющая форму, которая позволяет увеличить крутящий момент.

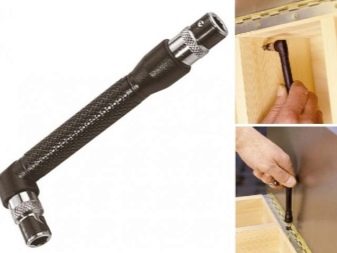

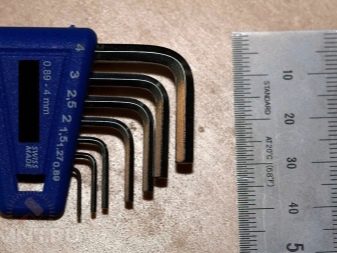

Г-образная отвертка

Иногда ее могут называть — Г-образный ключ. В основном применяется для работ, где необходим определенный угол наклона.

Иногда только изогнутые модели могут подлезть в труднодоступное место

Особенности устройства:

• Шлиц может быть представлен шестигранником.
• Другая форма может напоминать звезду с шестью лучами.

Обратите внимание! Чтобы облегчить работу под определенными углами, эта разновидность отверток дополняется наконечником в виде шара.

Ударная отвертка

Главная особенность этого инструмента — усиленный металлический корпус, который защищает стержень от влияния ударов. Для изготовления, в основном используется легированная сталь.

Часто только с помощью вибрации можно открутить винт

Технические особенности инструмента:

• Реверс. Является одним из показателей качественного инструмента, однако на практике он нужен не всегда.
• Материал. Современные модели имеют покрытие из металла, что позволяет дополнительно защитить инструмент и снизить риск соскальзывания в процессе работы.
• Рукоятка. Она позволяет передавать на инструмент необходимое физическое усилие. Однако, в этом инструменте она выполняет роль спускового крючка для ударно-поворотной системы. Одновременно, она удерживает изделие в процессе работы.

Дополнительная информация! Эта отвертка необходима в момент, когда следует снять ржавые петли на двери. Чтобы выполнить эту задачу, на отвертку одевается особая насадка, которая и будет выполнять данное действие.

Диэлектрическая отвертка

Этот тип инструмента нужен для работ с электрическими приборами, розетками и прочей техникой.

Электрики тоже откручивают и закручивают винты

Характеристики и особенности работы:

• Позволяет обеспечить безопасность человека, при контакте с электрическими приборами.
• Разработана для работы с популярными частями крепежных элементов.
• При тестировании с инструментом работают под напряжением до 10 кВт, что позволяет убедиться в качестве и подтвердить его безопасность.

Обратите внимание! Любая диэлектрическая модификация допускает использование в работе с сетями, напряжение в которых не выше 1 кВт.

Какие отличия между крестовой и плоской отверткой

Крестовая отвертка — наиболее популярный инструмент при ремонте.

Спектр и особенности использования:

• Различаются по диаметру наконечника.
• Применяется для большинства разновидностей шурупов, винтов и саморезов.
• Для облегчения эксплуатации, наконечник инструмента дополняется магнитом.

Одна из самых популярных моделей

Далее рассмотрена специфика и особенности использования плоской или шлицевой отвертки. Жало плоской отвертки выполняется из узкой пластины.

Раньше, основная часть крепежей была выполнена с прямой линией наконечника. В этом случае, необходимо подобрать жало нужной длины.

Сегодня такие крепежи применяются реже, и их установка проводится только плоским концом отвертки. Крестовые варианты инструмента дают возможность устанавливать и откреплять фигурные крепежи.

У магнитных моделей наконечник крепче

Жало этой отвертки имеет большое число выступов, что позволяет обеспечить плотное сцепление с откручиваемыми деталями. Крестовые модели позволяют работать с бытовыми вещами, деревом и металлом. Плоские же отвертки больше применяются для крепления дверных ручек, розеток и прочих мелких элементов.

Особенности использования отвертки с плоским кончиком:

• Применима для вкручивания и откручивания винтов и шурупов.
• Используется реже, чем крестовая «коллега».
• Длина наконечника измеряется в миллиметрах.

Обратите внимание! Отвертки различаются и формой жала, которую подбирают. Все зависит от цели применения. Кроме того, отличаются размеры отверток плоских и крестовых. Параметр подбирается, в зависимости от диаметра шурупа.

Из чего состоит отвертка

Как правило, отвертку выполняют из 3 основных составляющих: наконечник, стержень и рукоять. Форма наконечника зависит от фирмы крепежного элемента.

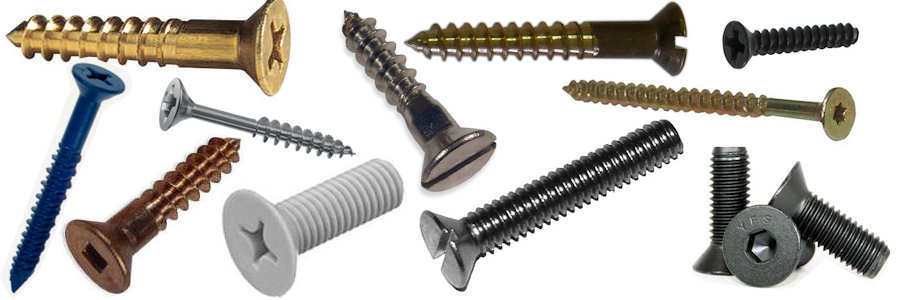

Крепежным элементом считается:

• винт;
• шуруп;
• саморез.

Инструмент может работать с винтами, шурупами и саморезами

Составные детали инструмента и качество их исполнения влияют на его итоговое использование.

Как правильно выбрать отвертку?

При выборе отвертки, в первую очередь, стоит обращать внимание на ее наконечник. Базовым, естественно, признан плоский вариант. Считается, что его изобретатель Леонардо Да Винчи.

Крестовая отвертка выполняет все действия качественнее и надежнее. Крестообразная модификация расширяет площадь соприкосновения, т. к. в конструкции имеет 4 маленьких углубления в форме креста.

Шестигранная отвертка увеличивает приложенное усилие в 10 раз, что является ее главным преимуществом, по сравнению с крестовым вариантом.

В этой классификации также существует вариант «звездочка». Редко, но применяется для работ с бытовыми приборами и электроникой.

Шестигранный стержень может использоваться под ключ

Уделяется внимание и наконечнику. Чем больше отвертка будет находиться в работе, тем быстрее наконечник будет стираться. Стоит учитывать, что при китайском производстве, он выполняется из того же недорогого материала, что и сам стержень. В дорогих вариациях, рабочие концы могут усиливаться добавлением молибденовой стали или хромованадиевым сплавом.

Стержень бывает круглым, квадратным или в виде шестигранника. От его длины, зависит глубина погружения отвертки. Однако, это может усложнить процесс использования инструмента.

Согласно требованиям ГОСТ, твердость стержня должна находиться в пределах от 47 до 52 HRC. Это важно. Твердость сплава придает крепость самой отвертке.

Модель с трещоткой очень удобна

Стержень может быть съемным или «встроенным». Такие отвертки будут служить значительно дольше. Если стержень снимается, то они могут применяться в отвертках с 2 наконечниками. К примеру, с одной стороны конец будет плоским, а с другой — крестовым.

Еще один интересный вариант, реверсивная отвертка с трещоткой. Модель передает крутящую силу от стержня к кончику, без необходимости перехватывать рукоять. Стержень свободно перекручивается, а переключатель позволяет ввинчивать и откручивать винты. Если перевести защелку в среднее положение, то можно заблокировать способность прокручивания. Это позволяет применять ее, как обычную отвертку.

Основные условия выбора подходящей отвертки:

• Удобство. Один из важных пунктов, так как конструкцию должно быть удобно держать в руке в процессе работы.
• Цель использования. Полезна для работы в узком месте, с мелкими деталями, хранения под рукой, в условиях с повышенной влажностью.
• Материал изготовления. Длину ручки можно подбирать согласно своим предпочтениям, так как от этого будет зависеть удобство использования, а вот материал должен обеспечивать безопасность и долговечность применения.

Есть наконечники звездочкой

Выбирая инструмент, стоит учитывать все пункты, так как от них будут зависеть долговечность и безопасность использования.

Сегодня в продаже можно найти модели с пластмассовыми, резиновыми и другими видами ручек. Правильно выбранный инструмент облегчает выполнение ремонтных работ. Важно подойти к процессу выбора со всей серьезностью.

что это такое? Размеры и типы отверток с плоским шлицем. Как они называются?

Щлицевые отвертки – незаменимый инструмент как в арсенале профессиональных мастеров, так и при домашнем использовании. О разновидностях и тонкостях применения таких отверток подробно расскажем в нашей статье.

Что это такое?

Приспособление для выкручивания/вкручивания крепежных изделий с прямым шлицем (шлицевая или прямошлицевая, в разговоре называется плоская, прямая или линейная) носит название шлицевой отвертки. Рабочий наконечник инструмента представляет собой клинообразную пластину. Такой вид отвертки по праву считается классическим. С ее помощью можно откручивать/закручивать различные шурупы, саморезы, винты и другие крепежные элементы, содержащие место под плоский шлиц.

Такой инструмент можно применять как для работ прямого назначения (вкручивания/откручивания) деталей, так и для поддержки каких-либо элементов конструкции. За счет своей конструкции может применяться для настройки или наладки широкого спектра электрических приспособлений.

Маркировка

Все шлицевые отвертки имеют маркировку, состоящую из букв SL (с англ. Slot – шлиц) и цифр обозначающих ширину и изредка толщину шлица в мм.

По ГОСТ 24437-93 отвертки для слесарно-монтажных работ могут иметь следующие характеристики:

Более подробную информацию возможно найти в ГОСТах. С учетом того, что большая часть современных отверток продолжает производиться согласно этому стандарту. Европейские производители пользуются своей маркировкой стандарта качества ISO.

Виды

Типов шлицевых отверток существует довольно большое количество.

• Диэлектрические отвертки – это приспособление, состоящее из металлического основания с наконечником и пластиковой или нередко резиновой рукоятью, которая за счет изоляции не пропускает ток. Применяются такие отвертки в основном электриками, которым необходимо работать в условиях включенной сети.

• Обычные отвертки с усиленной стальной рукоятью, которая покрыта пластиком. Их нельзя применять для работ с включенной электросетью (так как они проводят ток), но они имеют разную длину, толщину стержня и могут быть использованы при работе, например, с металлом или деревом.

• Комбинированная отвертка – это приспособление со встроенным в устройство индикатором или динамометром. Такой указатель сигнализирует о присутствии тока в электросети, потому такие отвертки могут применяться как для монтажных работ, так и для ремонта электросетей. Динамометр же дает возможность регулировать силу нажатия к закручиваемому резьбовому соединению, что нередко бывает необходимым, например, при сборке хрупких материалов.

• Отвертка с разными насадками. Такая отвертка позволяет решить многие задачи, ее рукоятка – это своего рода пенал, в котором расположены различные наконечники, набор которых насчитывает более 10 штук. Небольшой минус такого приспособления – это величина рукояти, поэтому не всегда ею легко пользоваться, особенно в узком пространстве.

• Отвертка «ударная» или «силовая» применяется для откручивания сильно затянутых резьбовых соединений. Ее принцип действия заключается в том, что после удара по ней молотком энергия удара направляется для откручивания винта.

В основном они все имеют довольно большие размеры, так как используют их для работ с большими деталями.

• Отвертки «пробники» – с прозрачной рукоятью, в которой находится светодиод или лампа, в момент касания наконечника к проводу под напряжением лампа загорается. Такая отвертка дает возможность определять безошибочно, есть ли напряжение в сети. Есть также отвертки, которые помогают определить разрыв цепи или контрастность постоянного тока.

• Отвертки прецизионные имеют наконечник, изготовленный для наиболее точного соотношения головке винта небольших размеров. Применяются в основном для сбора/разбора небольших приспособлений: мобильных телефонов, часов, планшетов и тому подобных устройств.

• Отвертки специальные – применяются для работ с саморезами или винтами со специальными требованиями. Для примера: защита против выкрутки, высокое усилие при затяжке небольшой головки.

Используются в изделиях машиностроительного или электронного производства.

• Отвертки с гибким стержнем, для работ в труднодоступных местах.

Но также существует отличие по типам шлицев:

• прямой шлиц – один из самых распространенных вариантов;
• шлиц крестообразный с отверстием по центру рабочей части для направляющих;
• шлиц с совмещением прямой и крестовой шлицевых частей;
• один из вариантов крестового шлица – модель, комбинирующая крест и квадратное сечение;
• модель с рабочей частью формы креста и 4 лучами;
• квадратный вариант шлица;
• квадратный шлиц с отверстием по центру направляющей;

• шлиц «звезда»;
• вариант «звезды», но с использованием штыря по центру;
• такая же «звезда», но с более короткими и менее острыми лучами;
• пятиконечная звезда с отверстием;
• шестигранный шлиц или имбусовый ключ;
• такой же шестигранный ключ с отверстием для направляющей;
• отвертка с трехкрылым шлицем, редкий вариант;
• асимметричный крестовой шлиц, обладающий затяжкой сильнее, чем у других шлицев;

• шлиц схожий с двузубой вилкой;
• восьмиконечная звезда с отверстием посередине, редкий экземпляр;
• пятиугольный шлиц, редкая альтернатива шестиугольному;
• двенадцатиконечная звезда использовалась на некоторых автомобилях Volkswagen;
• узконаправленный вид шлица, применяемы в основном различных моделях американской электротехники;
• треугольный шлиц, применяется в игрушках, электроприборах или бытовой технике.

Размеры отверток с плоским шлицем могут быть следующих размеров:

Как выбрать?

Несмотря на то что видов отверток существует большое множество, выбрать отвертку для необходимых работ весьма несложно.

Для начала стоит определиться с предстоящими видами работ.

• Если есть необходимость противовандальной защиты крепежей, стоит обратить внимание на отвертки типа «двухштырьковая» с прорезью посередине, такой тип крепления защитит от откручивания другими видами отверток.
• Для работ с электричеством стоит воспользоваться диэлектрической, клеммной или индикаторной отвертками.
• Для работ с большими деталями, креплениями или сильно закрученным крепежом стоит взять усиленную отвертку, она имеет повышенный момент кручения за счет ударов молотка.

• В случае когда необходимо выполнить большое количество работ, облегчит хранение инструмента, можно обратить взгляд на наборы отверток, они обычно включат в себя набор торцевых насадок, битки с плоскими шлицами, битки «звездочки», битки крестовые Ph и PZ, шестигранные битки различных размеров по несколько штук каждой. Такой набор стоит дороже, но за счет своей многофункциональности он оправдывает потраченные на него средства.
• При выборе инструмента стоит обратить свое внимание на качество материалов, из которых он сделан, качество соединения рукояти с металлическим стержнем. В основном рукоятки изготавливают из пластика со вставками из резины, за счет этого рука будет хорошо держаться за такое покрытие и не сможет выскользнуть в самый нужный момент.

• Диаметр рукоятки стоит выбирать исходя из предстоящих работ: чем больше размер деталей, с которыми предстоит работать, тем шире должна быть рукоять, так как это влияет на крутящий момент. Отвертки, предназначенные для малых деталей, оснащены небольшой рукояткой, для предотвращения повреждения или срыва шлица/детали.

Чтобы наконечник вашей отвертки прослужил долго, стоит выбирать те отвертки, стержень и наконечник которых изготовлены из высоколегированных или хромистых сталей с содержанием ванадия.

• Подбирайте размер отвертки под размер крепежных элементов или немного больше (один из самых распространенных размеров среди отверток, это инструменты с шириной рабочего шлица 2 мм), так как если ширина жала будет меньше, чем размер крепежа, то она будет портить шлиц закручиваемой детали и портиться сама.

Тонкости применения

Если были правильно подобраны размеры шлица под размеры деталей, то отвертка будет делать все сама. Отверткой с плоским шлицем не стоит пробовать открутить крепежи с разъемами под крестовую отвертку или отвертку «звездочку», ведь не зря существуют определенный тип отвертки под определенный тип крепежа.

Для сбора/разбора мебели рекомендуется использовать инструмент с шестигранным типом наконечника. Наконечник должен плотно сидеть в голове крепежа.

Если крепеж заржавел, то стоит воспользоваться, например, растворителями ржавчины, так как если пытаться открутить ржавый болт, шуруп и тому подобные детали, можно «слизать» место под отвертку или повредить ее саму.

При работе металлическая часть инструмента должна быть расположена перпендикулярно по отношению к месту крепежа. Старайтесь избегать перекоса стержня инструмента по отношению к оси винта. Не стоит применять поврежденный или испорченный инструмент.

Для работ под напряжением, пользуйтесь только диэлектрическими отвертками, так как при использовании других видов инструмента есть риск получить удар током. Не подвергайте инструмент нагреву, чтобы не допустить повреждения стержня или оплавления рукояти.

Основной температурный диапазон работы такого инструмента: от -40°C до +70°C.

Подробнее об отвертах – следующее видео.

Виды плоской и шлицевой отвертки, особенности эксплуатации и изготовление

Отвертка является обязательным инструментом в любом домашнем хозяйстве. Сегодня существует очень много видов инструмента разных форм и размеров. Однако наиболее необходимыми являются шлицевые и плоские изделия. С их помощью можно закрутить или раскрутить любые крепежные элементы. Какие бывают отвертки и для чего они могут понадобиться? Какие особенности их эксплуатации?

Разновидности

На сегодняшний день имеются десятки видов отверток. Однако наиболее распространенными считаются такие виды, как плоская отвертка и крестовая шлицевая отвертка. На их основе разрабатываются и создаются остальные типы данного инструмента. Рассмотрим их подробнее.

Плоская отвертка

Самый первый вид инструментов, имеющих плоский шлиц, был известен еще с XV века. Сохранился с определенными изменениями до сегодняшнего дня. За счет своей универсальности может использоваться под различные виды крепежа, включая винт. Плоская прекрасно держится в пазу и позволяет без особых проблем создавать хороший крутящий момент. Также плоскую конструкцию отличают следующие характеристики:

• Помимо стандартного применения, хорошо используются в подстроечных электротехнических схемах, позволяют открывать замки со шлицевыми пазами;
• Плоский шлиц имеется на многих инструментах, например, пластинах, ножах. Это означает, что не сильно затянутый винт можно открутить с помощью указанных инструментов;
• Такие принадлежности хорошо применить при отделочных работах, в том числе в пружинных механизмах.

При этом есть и один серьезный недостаток — слабая устойчивость. Достаточно небольшого бокового усилия и она выскользнет из паза. Фиксация лишь в одной плоскости не мешает шлицу скользить вдоль всего винта.

Отвертка крестовая

Является модернизированным вариантом плоской конструкции. Цель состояла в устранении недостатков плоского шлица. Последний норовил выскочить из паза, а при закручивании винта до упора головка могла сломаться.

Решение нашел Филлипс, разработавший вышеописанный шлиц. За счет него небольшое отклонение по вертикали не приведет к выдергиванию инструмента. Ограничители в боковом смещении надежно держат шлиц в крепеже. Удобство было сразу оценено столярами и плотниками. Особенно это было важно при вкручивании шурупов в деревянные конструкции. Производительность возросла практически в несколько раз. Однако и они имеют недостатки:

• Требуются большие усилия для работы с инструментом. Это ведет к быстрому изнашиванию крестовых шлицев;
• Нужно прилагать постоянную силу для того, чтобы держать инструмент в нужной плоскости. В результате работник быстро утомляется;
• Крестовая ограничена по своим размерам. Очень маленькие с подобным шлицом не производятся, поскольку они не будут востребованы.

Несмотря на указанные минусы, шлиц Филлипс завоевал значительную популярность у представителей рабочих профессий. 75 процентов крепежных изделий изготавливаются именно под данную модификацию.

Недавно был разработан усовершенствованный вариант крестового шлица под названием Torx. Ему не страшна прочная фиксация. Позволяет хорошо защищать сложные изделия от несанкционированного ремонта. Налажен также выпуск со сменными крестовыми головками, называемыми битами. Такие инструменты должны быть в каждом домашнем хозяйстве опытного мастера.

Эксплуатация отверток

Отвертками поддевают съемные панели, отскабливают различные загрязнения, отделяют прикипевшие накладки и даже применяют в качестве стамески и зубила. Любое применение приводит к износу инструмента. Следовательно, требуется ремонт и восстановление инструмента.

Начнем с заточки. Многие пытаются заточить изделие, но не все знают, как сделать это правильно. Прежде всего, кончик отвертки должен быть тупым. Принцип заточки аналогичен процессу затачивания коньков, но только в случае плоского шлица. Крестовую же следует точить лишь в крайних случаях.

Далее, следует произвести намагничивание отвертки. Чаще всего современные модели уже имеют намагниченный наконечник. Если этого нет, то достаточно оставить ее рядом с мощным магнитом на некоторое время или просто прикрепить на магнит.

Самостоятельное изготовление

Отвертку можно изготовить и самостоятельно. Берете гвоздь, обтачиваете его как плоский шлиц. Второй конец загибаете как рукоять. При наличии бит можно изготавливать портативный инструмент на базе болта и шайб.

Крестовая делается из старого ключа соответствующей формы. Они обладают высокой прочностью и будут служить длительное время. Его можно носить вместе со связкой ключей и всегда будет под рукой.

Мы рассмотрели основные виды отверток, их особенности и эксплуатацию. Хотя это достаточно распространенный инструмент, его можно совершенствовать и изготавливать самостоятельно. Надеемся, что вы получили много новой информации и сможете использовать ее по назначению.

Отличие шлицевых и крестовых отверток: особенности применения

Практически в каждом доме найдётся такой необходимый в быту инструмент, как отвёртка. Что такое представляет собой отвёртка, и для чего она нужна? Ей откручивают винты, которыми крепят детали различных устройств, бытовых приборов и прочего оборудования.

Шлицевые отвёртки

Что такое шлицевая отвёртка

Отвёртка шлицевая (ОШ) представляет собой ручной слесарный инструмент, которым завинчивают или отвинчивают метизы с резьбой: винты, шурупы и саморезы.

Кончик инструмента (жало) выполнен в форме выступов, которые должны плотно входить в шлицы шляпок крепежа. Различные виды отвёрток могут иметь разную форму жала.

Конструктивные особенности

Плоские и фигурные отвёртки объединяет один фактор – это конструкция инструмента. Она состоит из металлического стержня круглого сечения с наконечником и рукояткой.

Стержень

Стальная ось является передающей усилие руки деталью от рукоятки к наконечнику отвёртки. Материалом для этого служит особо прочная сталь. Изделия отличаются длиной и толщиной стержней, поперечное сечение которых может быть круглым либо многогранным.

Важно! Стержень может иметь разную длину, диаметр и форму сечения. Стандартная длина – 100-200 мм. Вал для защиты от коррозии обычно покрыт никелевым или хромовым напылением. Также стержни изготавливают из нержавеющей стали.

Рукоятка

Эту деталь в основном делают из пластика. Качество материала влияет на долговечность ручки. Современные рукоятки качественных изделий имеют нескользящие прорезиненные вставки, упор для пальца, большую площадь для захвата рукой и упора ладонью.

Также внизу ручки делают поперечное сквозное отверстие для усиления крутящего момента. Сквозь него просовывают прут для получения дополнительного усилия.

Профессиональные ОШ на рукоятках имеют гелевые вставки, которые плотно прилегают к ладони, что обеспечивает максимальную передачу усилия на жало.

Жало

Эффективность ОШ во многом зависит от качества и прочности материала жала. Наконечники, сделанные из инструментальной стали С-2, считаются качественными и надёжными жалами. Особо прочные наконечники изготавливают из молибден-ванадиевого сплава.

Отвёртка с плоским наконечником

Маркировка и размеры шлицевой отвёртки

Брендовые изделия имеют маркировку, помещённую на продольной поверхности или на торце рукоятки. Она отвечает требованиям международной классификации ручного инструмента. Если инструмент нужен для бытовых нужд: откручивать и закручивать саморезы, то надо уяснить, что такое означает маркировка инструмента: SL, PH, PZ:

• SL – обычная плоская шлицевая;
• PH – отвёртка крестовая;
• PZ – то же с наличием тонких лучевых линий.

Маркировка может быть в виде круга, внутри которого изображено перечное сечение наконечника. Так, например, плоские отвёртки обозначаются полосой, крестовые ОШ – крестом в круге. Все индикаторные инструменты имеют плоское жало. Соответственно, фигурные отвёртки в маркировке отображаются видом профиля жала.

Метизы с различной формой шлицов

Вокруг окружности производитель указывает размеры шлица и длину стержня. Маркировка с кругом, внутри которого изображена полоса. По ободу нанесены размеры шлицевой отвёртки: 1,2 х 6,5 х 125 мм означает, что это отвёртка плоская, рассчитанная на работу с винтами, шлицы которого имеют размеры 1,2 х 6,5 мм, длина стержня равна 125 мм.

Маркировка с крестом, содержащая надпись РН 1 х 80 мм, означает крестовую отвёртку следующих размеров: 1 – номер диаметра шляпки крепежа, длина вала – 80 мм.

Крестовая ОШ

Виды отвёрток

Какие бывают разновидности отвёрток, можно представить довольно большим перечнем. Следует рассмотреть популярные и узкопрофессиональные типы отвёрток.

Диэлектрические

Для работы с электрооборудованием применяют диэлектрическую отвёртку. Она не пропускает через себя ток напряжением до 1000 В. Инструмент весь покрыт особым пластиком до наконечника. Такими ОШ пользуются электромонтёры для работы в электрических шкафах и щитах.

Инструмент с диэлектричесим покрытием

Реверсивные

Звуковая отвёртка снабжена храповыми механизмами. При вращении жала храповик издаёт звук трещотки. Поворачиваться инструмент может только в одну сторону. Чтобы включить режим реверса, сдвигают рычажок. Благодаря этому устройству, мастер закручивает или откручивает винт, не вынимания жала из шлицов крепежа. Реверсивные инструменты иначе называют минусовыми отвёртками.

Реверсивная отвёртка

Шестигранная

Шлицы отвёрток в виде шестигранника позволяют прилагать к инструменту максимально большое усилие, не опасаясь срезки граней наконечника или шлицов. Крепёж используется в тех местах, где требования к прочности соединения деталей особенно высоки.

Звёздообразные

Шлицы в виде звёзд особенно популярны в странах американского континента. В европейских изделиях различного назначения винты со звёздочкой довольно часто встречаются в электронных приборах. Их применение обусловлено теми же требованиями, что и для шестигранных наконечников.

Квадратные

Шлиц в виде квадрата в быту не встречается. Метизы с квадратными проёмами в шляпках используют для монтажа деталей специальной техники, в том числе в оборонной промышленности.

U-образные ОШ

Инструменты с двужальными наконечниками называют спаннерами. Их используют в лифтовом хозяйстве. Сложная конфигурация наконечников направлена на предотвращение случаев вандализма в кабинах лифтов.

Вилочные

Похожи на U-образные отвёртки, за исключением того, что вместо двух жал они имеют тройной наконечник. Это инструмент сугубо профессионального назначения. Винты с такими шлицами в быту не встречаются.

Трёхгранные

Треугольные отвёртки относятся к профессиональному инструменту. Отвёртки с треугольником совместимы с винтами шлиц, которые имеют аналогичную конфигурацию. Треугольные отвёртки используют для вскрытия и монтажа панелей там, где ограничен доступ к шкафам и щитам с электрическим или иным оборудованием.

Под шлиц One-way

Название One-way в переводе с английского означает «путь в одну сторону». Отвернуть метиз с такой головкой возможно только специальным инструментом. Любое использование других видов наконечников приводит к срезке шлицов. Крепёж противостоит несанкционированному проникновению внутрь различных устройств.

Бристольские

Форма шлица напоминает шестиконечную шестерню. Открутить такой метиз можно только бристольским наконечником. В противном случае шлиц разрушается, и винт приходится высверливать. Встречаются метизы в сервисных центрах радиоэлектроники. Их используют для защиты от вандального проникновения внутрь приборов.

Под шлиц Torg-Set

Наконечник сделан под шлиц в виде креста со смещённым центром. Метизы с такими шлицами в России практически не встречаются.

Под шлиц muna Torx

Отвёртки под такой вид шлица имеют наконечник в виде шестиконечной звезды. Они необходимы в мастерских, где ремонтируют мобильные телефоны и различные гаджеты.

Под звёздчатый шлиц

Звёздчатый наконечник предназначен для винтов со шлицами в виде шестиконечной звезды. Звёздочки имеют более острые вершины. Сфера применения та же, что и у предыдущего вида инструмента.

Последние два вида важно различать, потому что, используя PZ для винтов с PH шлицами, можно повредить саморез. В итоге крепёж придётся высверливать, сама отвёртка выйдет из строя.

Шлицы и наконечники

Обратите внимание! Если придётся столкнуться с закисшими метизами, применяют ударную отвёртку. Она на конце ручки оснащена толстой металлической шляпкой, которая выдерживает удары молотка. При ударе жало инструмента проворачивается с мощным усилием.

Как выбрать отвёртку

Для того чтобы инструмент долго служил, и им было удобно работать, важно сделать правильный выбор изделия. Нужно понимать, для чего будет использоваться ОШ.

Разборка или монтаж деталей мелких устройств потребует применения прецизионных отвёрток. С их помощью разбирают или собирают часы, мобильный телефон и тому подобное.

Для быстрого монтажа или разборки облицовочных материалов, мебели и прочего лучше использовать ОШ с храповым механизмом. Храповик – это механизм, который позволяет вращаться жалу инструмента только в одну сторону. Такие приборы оснащены реверсивным устройством, которое меняет рабочий ход отвёртки по часовой стрелке и наоборот.

Изделия с набором съёмных жал позволяют сэкономить на покупке инструментов с разными наконечниками. Жала можно приобретать по мере необходимости. Все ручки и концы съёмных стержней совместимы, независимо от их производителя. Набор со сменными наконечниками, представленный на нижнем фото, позволяет быстро заменить наконечник другим жалом.

Набор съёмных жал

Дополнительная информация. При выборе отвёртки необходимо обращать внимание на качество пластика и эргономичность ручки. Значение имеет качество металла, из которого сделано жало. Лучшим материалом для этого является хромованадиевая сталь.

Эксплуатация отвёрток

Для правильной эксплуатации ОШ нужно придерживаться нескольких правил:

• В маркировке изделий, согласно ГОСТу, зашифрован тип шлица (см. выше главу «Маркировка»). Отвёртку надо применять в полном соответствии с видом и размером шлица;
• Хранить инструмент лучше в подвешенном состоянии. В этом случае наконечники будут ограждены от случайных повреждений;
• Чистые инструменты хранят в сухих условиях помещений, не провоцирующих коррозию металла.

Самостоятельное изготовление

Изготовить отвёртку можно из любого металлического прута или гвоздя. Стержень обтачивают на точильном станке с одной стороны. Обычно делают инструмент с жалом под прямой шлиц.

Домашние мастера вытачивают головку с проёмом под сменные биты. Её приваривают на конец стержня. Окончание прута с другой стороны сгибают крючком. Для заготовки можно использовать старый ключ. Это удобно тем, что инструмент можно носить на ключной связке.

Для самодельной крестовой ОШ потребуются фрезерный станок и точило. Кончик стержня подвергают фрезерованию, добиваясь крестообразного сечения прута. Затем готовое жало обтачивают в виде конуса.

Г-образный сгиб помещают между разрезанными половинками круглого бруска. Затем оба куска стягивают хомутами. В другом случае загнутый конец прута помещают в форму и заливают эпоксидной смолой. Ручку затем обтачивают для удобного охвата рукой.

Правильный подбор шлицевых отвёрток способствует быстрой и эффективной работе по ремонту и монтажу различных устройств и приборов, имеющих резьбовые соединения. В торговой сети можно без труда приобрести подходящий ручной инструмент.

Видео

фигурная, плоская, назначение и классификация

Отвёртка является незаменимым инструментом каждого уважающего себя хозяина. Она есть практически в каждом доме, и необязательно нужно быть специалистом или мастером, чтобы уметь пользоваться ей. Люди начали обширно пользовать этим инструментом ещё в XVIII веке, и с тех пор отвёртка прошла значительные эволюционные изменения. Кроме того, что появились новые виды шлицов, также изменения коснулись рукояток, которые способны добираться до цели даже в труднодоступных местах.

Основные положения

Как и несколько веков назад, отвёртка состоит из трёх основных элементов: рукоятка, стержень и наконечник. Рукоятка у всех отвёрток практически одинакова, основными свойствами, которыми она должна обладать, являются: удобность держания в руке, крепость материала и обязательно непроходимость электричества. Что касается стержня, то он может быть разной длины, в зависимости от труднодоступности крепёжного элемента, который необходимо закрутить или выкрутить. Наконечник имеет множество вариаций, зависящих от вида крепёжного элемента, к которому будет применяться инструмент. Различают следующие виды наконечников:

• Плоский. Самый старый вид стандартного наконечника, считается самым распространённым. Наконечник выполнен в виде неширокой прямой пластины и применяется при замене дверных ручек, розеток, ремонте электроприборов и так далее.
• Крестообразный. Также является не менее распространённым типом, чем плоский наконечник. Выполнен он в виде креста с четырьмя равноудалёнными гранями. Благодаря своему расположению шлицов, этот тип наконечника имеет улучшенное сцепление с поверхностью крепёжного элемента, благодаря чему можно откручивать и закручивать элементы с более лучшим эффектом. Применяется в саморезах по дереву и металлу, в мототехнике и автомобилях, в бытовой технике.
• Крестовый усовершенствованный. Выполнен в том же виде, что и обычный крестовый, но имеет дополнительные шлицы, размещённые между основными, по одному на каждый пролёт. Таким образом достигается ещё больший эффект затягивания болтов и саморезов. Имеет распространённое применение в крепежах мебельной продукции.
• Шестигранный. Этот наконечник сделан в форме обычного шестигранника. За счёт плотного соприкосновения со всеми стенками в прорези крепёжного элемента достигается максимальный эффект, который по эффективности превосходит крестовый наконечник. Применяется на мебельных шурупах (конфирмант), велосипедах.
• Шестиконечный. Представляет собой шестигранник с заострёнными углами и используется для болтов маленьких размеров в мобильных телефонах и других сложных устройствах.
• Квадратный. Не менее распространённый тип наконечника, чаще всего используемый в компьютерной технике.
• Треугольный. Этот тип наконечника выполнен в виде тройного шлица, напоминающего треугольник с равноудалёнными друг от друга лопастями. Применяется в бытовой кухонной технике. Легко заменяется отвёрткой с плоским наконечником необходимой ширины.

Маркировочные обозначения

Каждая насадка имеет свою маркировку, которая наносится на инструмент в виде латинской буквы или сочетания нескольких букв и цифр. Так, наконечники имеют следующие обозначения:

• Плоский — SL (Slotted). Маркируется цифрами, обозначающими длину наконечника 1−10 мм.
• Крестообразный — PH (Phillips). Имеют следующие номера, обозначающие диаметр наконечника: 000 (1.5 мм), 00 (1.9 мм), 0 (2 мм), 1 (2−3 мм), 2 (3−5 мм), 3 (до 7 мм), 4 (от 7.1 мм).
• Крестовый усовершенствованный — PZ (Pozidriy) PX (Phillips Square-Driv и Philips Quadrex).
• Шестиконечный — TORX. Обозначаются буквами Е4-Е44.
• Шестигранный — HEX (Hexagonal).
• Квадратный — Robertson.
• Треугольный — Tri-Wing.

Определяя, какой тип инструмента необходимо использовать, нужно также учитывать размер крепёжного элемента.

Некоторые виды специальных наконечников для отвёрток имеют пустую кругообразную выемку посередине шлицов, такие отвёртки называются «антивандальные», так как имеют узкий круг применения и имеются не у каждого человека в арсенале инструментов.

Разновидности рукояток

Рукоятки отвёрток за время эволюции бытовых и профессиональных инструментов также прошли немалые изменения. Они стали удобнее, мощнее и крепче. А в некоторые добавились сложные элементы с вращательными механизмами. Кроме традиционных типов, существуют и такие:

1. Рукоять с «пяткой». Такой тип отвёртки характерен тем, что стержень располагается вдоль всей длинны инструмента и выходит с обратной стороны. Понятие «пятка» возникло потому, что место, выступающее с другой стороны, образует толстый выступ, по которому можно бить молотком. Используется в грязных и ржавых местах, где отвёртку можно использовать в качестве стамески.

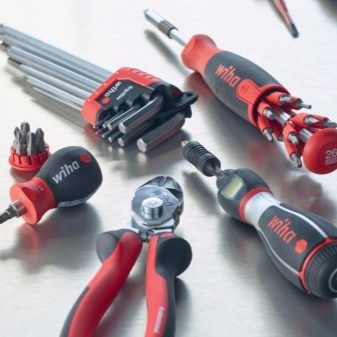

2. Рукоять с храповиком. Работает по типу прерывистого движения в одну сторону с преобразованием возвратно-вращательного движения и переключателем, позволяющим менять направление движения. Обычно такие отвёртки выпускают с комплектом различных насадок, позволяющих применять инструмент практически ко всем видам крепежа.
3. Поворотная или т-образная. Такая отвёртка изготавливается в виде буквы Т либо с отверстием в верхней части рукоятки для дополнительного рычага, что позволяет такому инструменту максимально туго затягивать крепёжные элементы.

В зависимости от вида работ, труднодоступности крепёжного элемента, а также вида самого крепежа, применяются различные типы насадок и размеры стержней отвёртки. От миниатюрной длины стержня, измеряемой миллиметрами, до самой длинной в несколько десятков сантиметров. От обычной плоской насадки до храпового механизма с шестигранным наконечником. А также существует отвёртка с гибким стержнем для проникания в труднодоступные места.

Нестандартные применения

Бывает так, что необходимо что-то закрутить в труднодоступном месте, куда может пролезть только стержень отвёртки. А под рукой нет специального инструмента, способного удерживать крепёжный элемент. Тогда приходится идти на такое ухищрение, как намагничивание наконечника. Тогда болт или шуруп будет легко держаться на наконечнике, что позволит доставить его и закрутить в любом месте. Следующие шаги покажут, как намагнитить отвёртку в домашних условиях:

1. При помощи магнита. Для этого подойдёт мощный магнит, желательно неодимовый. Чем сильнее будет магнит, тем лучше эффект от намагничивания. Купить необходимый магнит можно на рынке либо в хозяйственном магазине. Если же дома лежат старые жёсткие диски от компьютера, можно использовать магниты, находящиеся в нём. Для правильного намагничивания необходимо очистить поверхность стержня от загрязнения и высушить поверхность после обработки. Затем необходимо взять магнит и проводить по стержню инструмента от рукоятки до наконечника, делать это нужно несколько раз, затем провернуть инструмент на четверть оборота и проделать то же самое с каждой стороной. Проводить магнитом нужно только в одном направлении. Если после окончания процедуры инструмент не в состоянии удерживать крепёж, то весь процесс необходимо повторить заново. В случае повторной неудачи, стоит заменить магнит более мощным. Инструмент из хорошей стали способен удерживать магнитные домены до нескольких месяцев. Если инструмент необходимо размагнитить, то можно провести эту же процедуру, но в направлении от кончика до рукоятки либо постучать инструментом о пол или стену, что поспособствует разрушению магнитных доменов.
2. С помощью батарейки. Для этого способа понадобится электропровод небольшого сечения длиной не менее одного метра и зачищенными с обеих сторон концами. Лучше всего подойдёт провод сечения 2.5 квадрата с одинарной изоляцией. У провода зачищаются концы, а остальная не зачищенная часть наматывается на стержень отвёртки, образуя таким образом своеобразное магнитное поле. Затем берётся батарейка или крона мощностью от 6 до 9 вольт (не меньше и не больше), к которой подсоединяются зачищенные концы провода. Разницы куда подключать минусовый и плюсовый контакт нет. Важно знать, что обычно инструменту хватает от половины до одной минуты, чтобы полностью намагнититься. По истечении этого времени батарею необходимо отключить от проводов, освободить инструмент и поверить его на крепеже. Если намагничивание прошло неудачно, можно попробовать увеличить количество мотков, расположив их в два слоя друг на друга. Также может помочь увеличение мощности батареи, но следует опасаться поражения электрическим током или искрами, поэтому все манипуляции следует проводить в диэлектрических перчатках.
3. Есть также несколько вариантов намагничивания инструмента, которые скорее будут считаться любительскими. Можно намагнитить инструмент с помощью шёлкового платка или синтетической тряпки. Если тщательно потереть по наконечнику подобной тканью длительное время, то на какой-то промежуток времени, отвёртка сможет удерживать небольшой болт или шуруп. Если под рукой нет ничего, чем можно намагнитить инструмент, то можно использовать молоток либо тяжёлый гаечный ключ. Для этого необходимо расположить инструмент наконечником по направлению на север и бить по кончику длительное время. Таким образом, магнитные домены выстраиваются по направлению магнитного поля Земли.

Во время проведения всех манипуляций необходимо придерживаться определённых правил, чтобы не пострадал ни организм человека ни сам инструмент. Используя неодимовый магнит, следует помнить, что он имеет очень мощную силу притяжения и способен прищемить часть кожи. Все действия нужно проводить в специальных диэлектрических перчатках.

Восстановление крестовой отвёртки

Так как этот тип отвёртки является самым распространённым, а его шлицы не имеют достаточной площади соприкосновения со стенками крепежа, то случается так, что со временем шлицы инструмента стираются, и уже невозможно добиться необходимого эффекта. Тогда и появляется вопрос, как восстановить инструмент, чтобы он служил как прежде.

Конечно, добиться того состояния, в котором был инструмент, после покупки уже не получится, но, приложив небольшие усилия, можно добиться ощутимого эффекта. Обычно шлицы отвёртки стираются таким образом, что от них остаётся лишь тоненькое продолжение стержня, который, упираясь в дно крепежа, не даёт оставшимся шлицам зацепиться за стенки прорезей в болте или шурупе. В таком случае шлицы необходимо заточить.

Для начала необходимо отрезать лишнюю часть стержня до момента начала оставшихся шлицов. Сделать это можно с помощью болгарки. Затем можно использовать эту же болгарку для нарезки новых канавок, которые будут служить разделителями шлицов. Делать это необходимо аккуратно, накрепко закреплённым в тисках инструментом, надев защитную маску или очки. Немного прорезав канавки болгаркой, далее необходимо всё делать напильником треугольной формы со средним напылением.

Напильник вставляется в канаву так, чтобы нижний его угол был в прорезанной канавке, а стенка прилегала к будущему шлицу. Поступательными движениями напильник водится вперёд и назад до достижения необходимой глубины. Затем необходимо перейти на следующий шлиц и повторить процедуру.

Для проверки можно использовать любой саморез, если какая-то сторона наконечника не полностью входит в паз крепежа, то этот шлиц нуждается в доработке.
