Ленточный фундамент для дома: что это, устройство, монтаж

Видов фундаментных основ, устраиваемых при частном строительстве, известно достаточное количество. Однако в большинстве случаев выбирается вариант ленточной железобетонной конструкции. Дело в том, что залить ленточный фундамент несложно – потребуются минимальные навыки и соблюдение определенного алгоритма действий. Технология строительства сложностей не вызывает, и поэтому именно его выбирают для выполнения своими руками.

Фундаментная основа

Ленточный фундамент – что это такое

Он представлен рамой замкнутого типа или каркасной основой из бетонного раствора, кирпича либо бутового камня. Больше половины основания заглублено и связано с почвой.

Так что же такое ленточный фундамент и в чем заключается его необходимость? Сначала кажется, что строительство ленточного фундамента необходимо, чтобы обустроить ровную плоскость для выкладки цоколя и несущих стен. Однако лента фундамента выполняет более важные задачи:

  • с ее помощью поднимают стены над грунтовой поверхностью, чтобы защитить их от излишней влаги и тепловых потерь;
  • выравнивается нагрузочное воздействие от массы сооружения на почву, что полностью исключает внезапные осадки и крены;
  • укрепляется объект. Грамотно обустроенная конструкция ленточного фундамента придает стенкам жесткость и дополнительную устойчивость.

Выбор размеров подразумевает три значения – глубину, минимальную ширину ленточного основания и армопояс.

Ширину выбирают с учетом прочности основания под воздействием вертикальной нагрузки и несущих возможностей почвы.

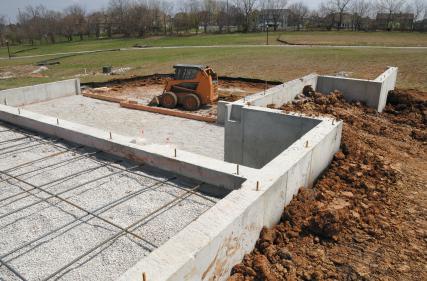

Ленточный фундамент

Виды

Известно несколько способов устройства фундаментных оснований ленточного типа, которые применяются для конкретных случаев и отличаются своими несущими возможностями. Общая классификация видов ленточных фундаментов выглядит следующим образом:

Незаглубленный

Его используют при строительстве небольших сооружений из легких стройматериалов. Различают два вида:

  • пояс из железобетона;
  • железобетонное ребро.

Устройство любого из них ведется по технологии монолитного литья. Если ленточный фундамент устроить из жби (блоков), он начнет разрушаться даже при малейших движениях почвы. Бетон станет воспринимать нагрузочные воздействия сжимающего характера. Чтобы он хорошо противостоял изгибам, основу армируют стальными стержнями, под ленту устраивают песчаную подушку.

По высоте пояс ленточного фундамента меньше ширины, зато ребро это значение превышает. Представляющее собой основу, оно позволяет поднять цоколь и гарантирует большую надежность.

Монтаж фундаментов такого типа выполняется на грунтах с высоким залеганием вод.

Мелкозаглубленный

Чаще всего такие ленточные фундаменты заливают под легкие малоэтажные здания – каркасные домики, брусовые или бревенчатые срубы. Особенностью данного основания является то, что устраивается оно немного выше точки промерзания грунта. По этой причине его часто возводят на участках с небольшими проблемами, связанными с почвенным составом.

Конструкция без проблем переносит пучения почвы, происходящие в зимний период. В процессе ее сооружения пристальное внимание уделяют мероприятиям по гидроизолированию и устройству теплоизоляционного слоя. Такие меры помогают защитить основание от негативных воздействий природных факторов и продлить срок службы ленточного фундамента.

Основным преимуществом мелкозаглубленной основы считается приемлемая стоимость. Большие объемы земляных работ не требуются.

Правда, данный тип конструкции рекомендован к устройству не на каждом типе почвы и не под любые объекты.

Конструкция стандартна – заглубление основания выполняется всего на пятьдесят – семьдесят сантиметров.

Заглубленный

Заглубленный ленточный фундамент

Ленточный фундамент глубокого заложения заливается на всю глубину промерзания грунта и даже ниже данной отметки. Такая мера дает возможность распределять нагрузку от всего здания на почвенные слои, отличающиеся устойчивостью.

Достоинство заключается в том, что установка ленточного фундамента заглубленного типа возможна под многоэтажные тяжелые объекты. Кроме этого, появляется место для обустройства подвальных и цокольных помещений. Естественно, для изготовления такой основы потребуются существенные финансовые и трудовые затраты, особенно проявляющиеся на проведении земляных работ.

Если вы сомневаетесь, на какую глубину делать такое основание, смело отмеряйте от 1.7 до 2.2 м и даже ниже, в зависимости от климатических условий вашего района и массы объекта.

Грунты под ленточный фундамент

Главным отличием фундамента ленточного типа является то, что вся масса объекта приходится на относительно узкую полоску конструкции, поэтому строить его разрешается на почвенных составах, отличающихся высоким и средним уровнем по несущей способности.

Грунт под ленточный фундамент

Специалисты, составляющие план фундамента, должны правильно оценить несущие способности грунта, определить, на сколько заглублять ленту, чтобы она давала равномерную осадку и не трескалась.

До выбора схемы устройства основания необходимо изучить грунт в разрезе минимум до полутораметровой глубины.

Итак, технология устройства фундаментов ленточного типа зависит от почвенного состава. Следующий фактор, способный оказать влияние – глубина грунтовых вод и рельеф. Плодородную землю, как правило, удаляют, чтобы залить основу на некоторую глубину. Строительство на влажных мягких почвах запрещено, потому что органика сгниет, и ваш ленточный фундамент вместе с объектом начнет гулять.

Уточнив характеристики почвенного состава, можно определить минимальную толщину ленточного фундамента, ширину и составить чертеж. Для этого необходимо:

  • по данным проектного задания определяем общий вес объекта со всеми предполагаемыми нагрузками;
  • уточнив в справочнике несущие возможности грунта, определяем необходимую площадь и форму будущего ленточного фундамента, разделив массу дома на средний показатель, уточненный в таблице. В итоге получится число, равное нескольким десяткам квадратных метров;
  • зная величину ленточного фундамента из проектной схемы и всю площадь основы, делим одно значение на другое, чтобы найти ширину ленты.

Ширина ленты для фундамента

Параметры фундамента произвольно не определяются. Суть в том, что на двухметровой глубине земля начинает напоминать своим поведением жидкость и старается вытолкнуть все, что в нем находится.

Сложности возникают при строительстве основы на сапропели или торфяном участке. Придется вынимать большие объемы грунта, утрамбовывать и отсыпать траншею. Если обстоятельства складываются таким образом, что перенести место строительства возможности нет, рекомендуется возведение свайной ленточной основы. В траншею устанавливают столбы, сечением напоминающие трапеции, на них устраивается подушка из щебня, проводится бетонирование под основу фундаментной ленты.

Еще один немаловажный фактор, от которого зависит целостность основания – склонность почвы к поглощению влаги и зимнему вспучиванию из-за замерзающей воду.

Чтобы обезопасить объект от вспучивания почвы, рекомендуется применить комплекс средств защитного характера:

  • вокруг ленточного фундамента выполняют устройство дренажной системы;
  • внешняя поверхность ленточного фундамента (если имеются подвальные помещения) делается теплой;
  • обратная засыпка выполняется составами, отличающимися хорошими теплоизолирующими показателями.

Опасность представляют сильнообводненные грунты, промерзающие до двух и более метров. Считается, что на таких участках традиционный ленточный фундамент мелкозаглубленного типа не применяется. Предпочтение следует отдавать заглубленным или комбинированным (на сваях) вариантам ленточных фундаментов.

Степень пучения и способность напитывать влагу делят грунты на следующие группы:

  • малоопасная – степень пучения минимальна. Сюда относят плотноватые тощие глины, содержащие большое количество алюминиевых и железных окислов, обломков щебенки или известняка;
  • почвы среднего уровня опасности – суглинистые, с большим количеством песка и жирноватой глины. Чтобы справиться с пучением, придется сделать хорошую отсыпку и утеплить конструкцию;
  • почвы высокого уровня пучинистости, имеющие супесь и суглинок. Они впитывают много воды, превращаются в пластичный слой.

Помимо пучения, жирные суглинки зачастую оказывают влияние на поперечную устойчивость объекта. Если объект возводили на мягкой глине, то два года ленточный фундамент дает интенсивную усадку, выдавливая влагу и глину. По этой причине при строительстве на подобных почвах всегда возникает вопрос – нужно ли отстаиваться ленточному фундаменту?Ответ однозначный – да. А сколько по времени должен отстаиваться ленточный фундамент, залитый по глинистой почве? Минимум год, нагруженный массой, эквивалентной коробке.

Если строительство предполагается на неровном участке, то наличие склонов компенсируется добавочными сваями. Можно возвести высокий ленточный фундамент, заглубив его на два с половиной метра.

Подготовка грунта для заглубленного ленточного фундамента

Расширяясь, грунт создает усилия до нескольких десятков тонн. Вполне возможно, что основа деформируется, и понадобится узнавать, как восстановить ленточный фундамент. Но если армирующий каркас для ленточного фундамента выполнен правильно, то монолитная лента не расколется. Арматурный узел ленточного фундамента создаст необходимую жесткость в цоколе, защищая от зимнего пучения.

Необходимые материалы

Не знаете, как построить ленточный фундамент своими руками? Начнем с самого простого – подготовки материалов.

Вам понадобятся в обязательном порядке:

  • рубероидный материал или полиэтилен, чтобы устроить гидроизоляционный слой;
  • доски 15 – 2 мм, бруски сечением 2 х 3 см под установку опалубочной конструкции;
  • проволока, которой связывается арматура;
  • арматурные прутья диаметром 1 – 1.5 см. Из них вы своими руками устроите каркас для ленточного фундамента;
  • гвозди, саморезы;

Щебенка и песок под фундамент

  • щебенка и песок под ленточный фундамент (если строительство не ведется на песчаном грунте), чтобы устроить «подушку»;
  • для приготовления «правильного» бетонного раствора понадобятся цементный материал не ниже М 400, песок, щебенка либо гравий. Состав компонентов берется из расчета 1 х 2 х 4. Зная массу каждого замеса, можно уточнить вес будущего ленточного фундамента.

Порядок выполнения работ

Пошаговая инструкция по обустройству ленточного фундамента своими руками выглядит следующим образом.

Подготовительные работы

С чего следует начать? Правилами строительства ленточного фундамента определено, что действовать рекомендуется поэтапно, и первым этапом строительства будет выполнение необходимых расчетов. В этом имеется своя спецификация, так что эту работу, чтобы не допустить ошибок, следует поручить опытным специалистам.

Теперь необходимо выполнить разметку строительного участка, чтобы точно знать, как выглядит ваш ленточный фундамент. Место под застройку очищается от мусора, поверхность почвы выравнивается. При устройстве разбивки необходимо учесть толщину опалубочной конструкции, какой глубины должен быть фундамент, возможность устройства пола.

Подготовительные работы

Последовательность работ следующая:

  • намечаются угловые участки;
  • уточняется ровность их расположения и расстояния;
  • натягивается шнур;
  • сверяются диагонали получившегося периметра;
  • пошагово размечаются внутренние стены, веранда, крыльцо.

Начинаем копать траншею, которая должна точно соответствовать разметке. Если ленточный фундамент предполагается на песке, то все работы лучше выполнять вручную. При земляных работах следите, чтобы соблюдалась вертикаль стенок траншеи. На сложных участках подготовительные работы под заливку ленточного фундамента ведутся с бурением под сваи.

На дне траншеи устраивается песчаная подушка, помогающая правильно перераспределять нагрузку на основание. На не укладывается гидроизоляционный материал, защищающий от влаги. Материал следует завернуть на стены траншеи по 15 – 20 см.

Опалубка

Как правильно сделать опалубочную конструкцию? Ее можно сбить из подготовленных досок, которые в последующем демонтируются. Второй вариант – опалубка несъемная, в дальнейшем выполняющая роль утеплительного материала.

Опалубочная конструкция

Сборно-щитовая конструкция должна возвышаться над грунтом на высоту 35 – 40 см, чтобы была возможность устроить цоколь. Щиты фиксируются поперечинами и стойками, скручиваются проволокой, чтобы не расходились. Многих интересует вопрос, можно ли сделать отверстия в ленточном фундаменте для коммуникаций и заземления. Для прокладки труб это возможно, а вот заземляющий провод лучше прокладывать с наружной части. Устанавливая опалубку для ленточного фундамента, необходимо периодически контролировать ее ровность, устранять уступы, чтобы поверхность основы получилась гладкой.

Несъемная опалубка устраивается из пенополистирольных блоков, установленных друг на друга. Она же будет являться и утепляющим материалом для каменного ленточного фундамента. Кстати, в помещениях можно заливать стяжку с системой теплого пола – потерь энергоресурсов не будет.

Гидроизоляция

Как самому сделать такую защиту, мы рассмотрели в разделе «подготовительные работы».

Армирование

Чтобы ленточный фундамент был сделан от «а» до «я», рекомендуется устроить каркас из арматурных прутьев. Заготавливаются решетки, прутья крепятся проволокой, чтобы исключить прерывистость в каркасе ленточного фундамента. Если в опалубке планируется укладка утеплителя, то арматурные обрезки должны войти в него, чтобы каркас закрепился еще надежней.

Каркас из арматурных прутьев

Как следует из отзывов специалистов и частных застройщиков, именно применение арматуры придает ленточному фундаменту особую прочность.

Бетонирование

Под какие стены закладывается ленточный фундамент, нам уже известно, с подготовительными работами тоже разобрались. Остается ответственный этап – заливка траншеи бетоном. Эту работу следует выполнять за один раз, но в таком случае бетон придется приобретать в готовом виде с доставкой на площадку. Если есть определенные особенности (удаление завода, недостаточно финансовых средств), то бетонирование ленточного фундамента выполняется поэтапно, ровными слоями. В каждом из случаев придется выполнять трамбование, чтобы удалить из раствора воздушные пузыри. В разрезе ленточный фундамент должен выглядеть сплошным монолитным камнем.

Часто возникают вопросы: сколько сохнет или сколько «отстаивается» бетонный фундамент? Не менее четырех недель при благоприятных климатических условиях. Судя по отзывам частных застройщиков, кому довелось заливать ленточный фундамент, это срок может быть увеличен.

Достоинства и недостатки

Рассмотрим все основные плюсы и минусы, способные многое рассказать о ленточном фундаменте.

Опытные строители выделяют три главных «плюса»:

  • по определению ленточный фундамент прост в устройстве;
  • основание универсальное, пригодно для возведения стен из разных материалов;
  • переносит существенные нагрузочные воздействия от веса здания и грунта.

Плюсы и минусы ленточного фундамента

Рассмотрев преимущества, следует немного поговорить и про недостатки основания. В качестве «минусов» выделяют:

  • обязательное выполнение исследования почвенного состава на месте будущего строительства;
  • применение крана, если планируется строительство основания из блоков;
  • отсутствие возможности для обустройства такого основания по обводненным и сильнопучинистым почвам.

Заключение

Сегодня мы рассмотрели, какие фундаменты называют ленточными, дали их подробное описание. Отметим, что особой популярностью пользуется ленточный фундамент «киржач», подробности о котором можно найти в интернете. Сооружения кажутся простыми в исполнении, но требуют много материальных средств и сил. Лучше такую работу доверить профессиональным специалистам, чтобы ваш дом простоял долгое время.



Расчет фундамента ленточного типа при строительстве дома

Основой  дома по праву считается фундамент, поэтому он должен быть надежным и выдерживать требуемые нагрузки, исходящие от самого здания. Поэтому при расчете фундамента, а это надо делать обязательно, необходимо учитывать, из каких материалов строятся стены дома, размеры сооружения.

При этом важно понимать, что при строительстве фундамент закладывается в первую очередь, а вот при проектировании его рассчитывают последним. Потому что важная составляющая расчета – нагрузка от здания. А значит, надо сначала определиться с его размерами и материалами. Для примера будем рассматривать расчет монолитного ленточного фундамента, как самой часто используемой конструкции, закладываемой на любых грунтах.

фото 696767з-070

Способы

Расчет ленточного фундамента проводится двумя способами:

  1. По несущей способности грунта, расположенного под подошвой фундамента.
  2. По деформации грунта.

Проще сделать расчет по первому варианту. Для этого надо проделать несколько несложных операций.

  1. В первую очередь разрабатывается план дома с точным расположением будущих комнат и служебных помещений. На плане обязательно указываются стены и перегородки, под которыми будет закладываться лента фундамента.
  2. Затем надо определиться, будет ли в доме подвал. Если «ДА», то решается вопрос его глубины.
  3. Устанавливается высота цоколя.
  4. Решается задача, связанная с толщиной стеновых конструкций и материалами, из которых они будут возводиться.
  5. Определяются материалы для кровли, пола, отделки, гидроизоляции и утепления.

У каждого материала есть свой собственный удельный вес, который надо найти. Это сделать несложно, для примера можно привести вот такую таблицу, которая на фото ниже. И таких таблиц в интернете немало.

фото 287676548

Зная количество используемых материалов, их тип и виды, можно найти общую массу здания, которая и будет являться основной нагрузкой на фундаментную конструкцию. При этом к полученному значению прибавляют обязательно временные нагрузки, в состав которых входят снежная масса на крыше, вес людей, проживающих в доме, масса мебели, бытовой техники и прочей утвари и предметов.

Что касается снеговой нагрузки, то придется воспользоваться опять — таки таблицами или диаграммами. Вот одна из них, которую можно взять за основу.

фото 389787644

Работа с таблицами, схемами и диаграммами несложная, в них разобраться – не проблема. Главное – точно определиться со всеми необходимыми параметрами.

Если вес здания определен, можно переходить к расчетам, касающихся самой фундаментной конструкции. То есть, надо определить ширину ленты, глубину ее заложения, рецептуру бетону, количество арматуры и ее диаметр. Это основные позиции, связанные с проектированием и будущим строительством ленточного фундамента.

Тип грунта

Перед тем как рассчитать фундамент под собственный дом, надо определиться с тремя позициями, которые будут влиять на возведения фундаментной конструкции.

  1. Тип грунта.
  2. Уровень залегания грунтовых вод.
  3. Уровень промерзания почвы.

Что касается первой позиции, то самостоятельно это сделать не так просто, если нет явных видимых факторов. К примеру, песчаный грунт определяется зрительно. Но можно определить плотный грунт или мягкий. Для этого берется небольшое количество почвы, которая разбавляется водой. После чего землю раскатывают в руках в колбаску. Попробуйте ее свернуть в кольцо. Если получилось, то грунт глинистый прочный, не получилось – грунт мягкий.

Но лучше обратиться в бюро геологических изысканий. Вам там могут дать информацию или помочь провести исследования грунта. Почву необходимо взять на анализы, сделав бурение на необходимую глубину. Точно таким же способом определяется уровень грунтовых вод.

Если грунтовая вода находится близко к поверхности земли, то придется до сооружения ленточного фундамента продумать систему отвода воды с закладкой дренажной системы.

И третья позиция – это параметр, который можно определить из таблиц. Одна из них ниже.

фото 389787644

Для чего необходимы эти параметры при расчете фундамента ленточного типа? Чем прочнее почва на территории строительного участка, тем меньших размеров в глубину можно закладывать фундамент. Чем глубже промерзание грунта, тем больше высота конструкции. С грунтовыми водами все сложнее, потому что их негативное воздействие на фундамент быстро выводит его из строя. Поэтому водоотведением надо заниматься обязательно, если к этому есть предпосылки.

Глубина заложения

Основное правило заложения ленточной конструкции – это правильно рассчитанная глубина. Она определяется уровнем промерзания земли. При этом заложение должно проводиться ниже этого показателя. К примеру, из верхней таблицы регион Москвы, сооружение фундамента на суглинках должно быть в пределах 1,5 — 1,6 м. То есть, ниже уровня на 15 — 30 см. Потому что нижняя часть конструкции не будет подвергаться пучению грунта, которое выдавливает фундамент из земли и сдавливает его со всех сторон. Это достаточно серьезные нагрузки, которые неправильно залитые сооружения могут не выдержать.

Поэтому глубина заложения ленточного фундамента – наиважнейший показатель. Что касается закладки МЗЛФ (мелкозаглубленного типа), то этот показатель неважен. Важнее грамотно продумать систему теплоизоляции, особенно нижней части, расположенной внутри грунта.

Как видите, рассчитать фундамент для дома (ленточный), не так просто даже с позиции глубины его закладки. Небольшое отклонение приведет к потерям прочности и снижению несущей способности, особенно в сезон пучения грунтов.

Расчет массы и размеров дома

С размерами понятно, они определяются из проекта здания, который формируется по заказу хозяина дома. То есть, это чисто произвольная категории, ни чем не регламентируемая. А, как уже было сказано выше, лента фундамента располагается под всеми несущими стенами и перегородками. Соответственно длина фундаментной конструкции определяется конфигурацией расположения стен и их длинами.

Теперь, что касается массы здания. Рассчитывать фундамент под дом надо начинать именно с нее. Поэтому рассмотрим пример расчета нагрузки от дома, построенного из кирпича.

Вводные данные:

  • толщина стены – полтора кирпича;
  • длина 10 м;
  • высота 4 м.

По таблице удельного веса находится, сколько весит кирпичная стена на один квадратный метр конструкции. При толщине 150 мм этот показатель равен 270 кг/м². Так как в нашем случае стена возводится в полтора кирпича, значит, ее толщина будет равна 400 мм. Это почти в три раза больше табличного значения, но для расчета нужны точные значения. Поэтому делаем пропорцию, из которой выводится формула: 400 х 270/150 = 720 кг/м².

Теперь необходимо определиться с объемом стены. Для этого все ее размерные параметры перемножаются между собой: 10 х 4 х 0,4 = 16 м³. Остается лишь умножить полученный показатель на удельный вес кирпичной кладки.

16 х 720 = 11520 кг или 11,52 тонны. И это всего лишь вес одной стены.

Если в стене присутствуют окна или двери, то из полученного объема придется вычесть объем всех проемов.

Точно также рассчитываются объемы всех стен по отдельности, которые суммируются в один показатель. К нему добавляется вес перекрытий. Для этого определяется общая площадь дома и тип перекрытия. Пусть это будут железобетонные плиты, у которых удельный вес равен 500 кг/м² (по таблице). К примеру, если площадь дома равна 100 м², то вес перекрытий будет равен: 500 х 100 = 50000 кг или 50 тонн.

Теперь надо посчитать размеры (рассчитать ширину и длину) кровли. Эти показатели также закладываются в проекте здания. Поэтому определить их площадь не составит труда, умножением ширины на длину с учетом количество скатов. Остальное дело математики. Из таблицы берется удельный вес кровельного покрытия с учетом материала, из которого оно сооружается.

К примеру, это будет профнастил, у которого вес равен 30 кг/м² (это с учетом стропильной системы, обрешетки и крепежных изделий). Умножаем это значение на площадь кровли, получаем вес крыши. К примеру, площадь кровли – 200 м², умножаем его на 30, получаем 12000 кг или 12 тонн.

Подходим к окончанию расчета ленточного монолитного фундамента. В принципе, все основные нагрузки определены, остается лишь учесть вес отделки, окон и дверей, гидроизоляции и утеплителей. Сделать это самостоятельно сложно и часто просто не под силу. Поэтому строители поступают проще, они общее значение от основных нагрузок умножают на коэффициент 1,3.

Но есть одна нагрузка, которую выше обозначили, как дополнительную. Это вес внутреннего наполнения помещений (мебель, бытовая техника и прочее). Здесь также сложно провести точный расчет, поэтому правилами установлены нормы, которые варьируются для жилых помещений в пределах 180 — 200 кг/м². Зная площадь здания, можно определить и эту нагрузку, по нашему примеру: 100 х 180 = 180000 кг или 18 тонн.

Как видите подходить к ленточному фундаменту и его расчету надо с позиции точного определения нагрузок, действующих на него со стороны дома.

Видео

Видео про расчет фундамента, опалубки и  арматуры .

Расчет по ширине

Итак, расчет фундамента под дом начинается с определения трех основных его размеров: длины, ширины и высоты. Первый показатель определяется из проекта здания путем сложения длин всех его стен, под которыми основа закладывается. Высота определяется из суммы глубины заложения конструкции и высоты цоколя. Сложнее с шириной.

Здесь все будет зависеть от ширины стен, их длины и материалов, из которых стенки дома сооружаются. Внизу показана таблица, в которой ширина подошвы ленточного фундамента определяется дополнительно из расчета используемого материала для закладки самой конструкции.

фото 9875699876

Итак, все нагрузки определены, можно теперь определить, как давит дом на ленточный фундамент. То есть, из расчета на его единицу площади. В первую очередь суммируются все нагрузки. Затем определяется площадь ленточной конструкции, то есть, умножаем длину всей ленты на ее ширину, обозначенную и выбранную по верхней таблице. После чего общая нагрузка делится на площадь фундамента – это и есть удельное давление на единицу площади (в сантиметрах или метрах).

Для чего, делая расчет фундамента для дома, определяется данный показатель? Для того чтобы определить, выдержит ли эту нагрузку грунт, на котором возводится дом. Опять-таки придется воспользоваться таблицей, в которой определены соотношения удельного давления и типа грунта.

фото 78678654

Если расчетная нагрузка оказалась меньше расчетного сопротивления грунта по таблице, то все было подобрано правильно. Такой фундамент можно сооружать. Если все оказалось наоборот, то придется вносить корректировки. Обычно увеличивают ширину фундаментной ленты или для строительства дома выбирают материалы с меньшим удельным весом. К примеру, вместо кирпича пеноблоки, вместо железобетонных плит перекрытия деревянные балки и черный потолок из досок, и так далее.

Расчет арматуры

Рассчитать ленточный фундамент, не сделав предварительный расчет арматуры, это полностью завалить строительство. Поэтому разберемся и в этом вопросе.

Самый простой способ – это использовать соотношение, что площадь сечения ленты и площадь заложенной в нее продольной арматуры находятся в пропорциях 1:0,001. К примеру, если площадь сечения ленты равна 0,4 м² (это 1 м высоты и 40 см ширины), то площадь арматуры равна: 0,4 х 0,001 = 0,0004 м².

Теперь определяется количество стержней в одной решетке. Обычно шаг их установки 20 — 30 см, значит, в одной сетке их должно быть приблизительно 4 ряда. А так как в ленточном фундаменте устанавливается две или три решетки (пусть будет 2), то количество рядов умножаем на 2, получаем восемь рядов. Поэтому площадь арматуры делим на 8: 0,0004:8 = 0,00005 м² — это площадь одного арматурного прута.

По формуле круга, а это S = πD²/4, можно вычислить диаметр арматуры:

D= 4S/π = 4 х 0,00005/3,14 = 0,008 м или 8 мм. Это и есть диаметр арматуры, которую необходимо закладывать в ленточный фундамент.

Что касается длины элементов каркаса, то продольные стержни – это длина ленты, умноженная на количество рядов, в нашем случае «8». Вертикальная и поперечная арматура и проволока определяются:

  • первая из расчета глубины фундамента и шага их установки;
  • вторая из расчета ширины конструкции и шага установки.

Нельзя укладывать армирующий каркас по поверхностям фундамента. Он должен располагаться внутри тела конструкции. Поэтому существуют нормы отступления арматуры от краев основы, которые варьируются в диапазоне 5 — 8 см.

Для чего необходим этот расчет? Во — первых, определяется не масса бетона, а его объем. Это делается для того, чтобы знать, сколько готового товарного бетона надо будет заказать или, какое количество цемента, песка и щебня привезти на стройплощадку. Давайте рассмотрим пример расчета ленточного фундамента в плане именно объема.

Здесь все просто. Надо перемножить между собой размерные параметры фундаментной ленты, то есть, длину, ширину и высоту. Это и есть объем необходимого бетона. Для уверенности можно немного полученное значение увеличить на 5%.

С товарным бетоном понятно, здесь ошибиться сложно. Но что делать, если раствор замешивается на месте, как определить, сколько каждого ингредиента надо заложить в барабан бетономешалки? Во — первых, надо определиться с рецептурой бетонной смеси, а соответственно и с количеством каждого компонента. Все это уже давно определено и внесено в таблицы. Одна из них внизу.

фото 90876998

Для ленточного фундамента лучше использовать бетон марки М 300 или 400. При этом надо понимать, что пропорции не определяются единицами измерения. Поэтому можно использовать как весовой критерий, так и объемный. С первым параметром сложно, потому что взвешивать каждый материал на строительной площадке проблематично.

И если с цементом проще, потому что он продается в мешках по 50 кг, то со щебнем и песком одни проблемы. Поэтому для простоты проведения работ используют объемный вариант, а точнее эти два сыпучих материала измеряют 10 — литровыми ведрами. Еще раз обратимся к таблицам, где показаны рецептуры с компонентами, взвешенными ведрами.

фото 986678954

Надо понимать, что количество вносимых компонентов в бетонный раствор во многом будет зависеть от марки цемента. И чем она выше, тем больше наполнителей вносится в бетон, и наоборот.

Заключение по теме

Решая вопрос, как правильно рассчитать фундамент, надо уделить особое внимание всем вышеперечисленным показателям и параметрам. То есть, нужно учесть все до мелочи. Нельзя оставлять не обозначенными даже самые мелкие нагрузки, неправильно рассчитать количество и диаметр арматуры, объем бетона и его рецептуру.

От всего этого будет зависеть, выдержит ли этот фундамент вес здания, или он через какое — то время начнет трескаться и усаживаться, что приведет к полному его выходу из строя. А к чему это приведет, можно догадаться.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Ленточный фундамент: типы и расчеты |



  Ленточный фундамент – является самым популярным типом фундаментов в строительстве частных домов . Это обусловлено тем, что монолитная железобетонная лента способна выдерживать колоссальные нагрузки. Но, к сожалению, не все знают, что надежность такого фундамента во многом зависит от его глубины заложения в грунт.

Содержание статьи:

Несмотря на то, что глубина устройства ленточного фундамента не является единственным показателем надежности и долговечности, она играет огромную роль в целостности всего дома в процессе его эксплуатации. Железобетонная лента любых размеров и марки бетона может со временем лопнуть, если она будет неправильно размещена в грунте, не учитывая его особенности.
Для того, чтобы не запутаться во всех типах фундаментов и грунтах, попробуем разобраться во всем по порядку. Сначала разберем типы монолитных лент, а затем конкретно для каждого типа ленточного фундамента определимся с глубиной заложения.

Факторы, влияющие на глубину заложения ленточных фундаментов


Наверное, стоит начать с того, что сами ленточные фундаменты делятся на три основных типа:

  • Незаглубленные;
  • Мелкозаглубленные;
  • Заглубленные;

Каждый из этих типов закладывается на определенную глубину, которая зависит от нескольких основных факторов:

  • Глубина промерзания грунта;
  • Тип грунта;
  • Уровень грунтовых вод;

   Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Теперь давайте разберемся, как эти факторы влияют на каждый тип ленточного фундамента в отдельности.

Незаглубленный ленточный фундамент


Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.
Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Расчет глубины заложения ленточных мелкозаглубленных фундаментов


     Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Для того, чтобы не запутаться, давайте рассмотрим таблицу.

Таблица №1: Глубина заложения ленточного мелкозаглубленного фундамента (минимальная), в зависимости от типа и глубины промерзания грунта



Таблица №2: Глубина промерзания грунта в некоторых регионах

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Зависимость глубины заложения ленточного фундамента от уровня грунтовых вод (УГВ)


Существует два варианта расположения грунтовых вод – когда они расположены ниже глубины промерзания грунта, и когда – выше.

Уровень грунтовых вод ниже глубины промерзания грунта

Это можно считать хорошим показателем, и в этом случае, грунтовые воды в большинстве типов грунтов не оказывают особого влияния на глубину устройства монолитной железобетонной ленты.
Единственным ограничением, в данном случае, является то, что в таких грунтах, как суглинки, глины и им подобных, ленту необходимо закладывать минимум на половину глубины промерзания такого грунта. В других, «хороших» грунтах, этот фактор на заложение фундамента — не влияет.
Другими словами, если глубина промерзания в Вашем регионе, допустим – 1,5 метра, то ленточный мелкозаглубленный фундамент необходимо устраивать минимум на 0,75 метров.

Уровень грунтовых вод выше глубины промерзания грунта

Если грунтовые воды расположены высоко, то глубина копки траншеи для ленточного фундамента не зависит от их уровня только на скалистых грунтах, песчаных крупнозернистых, гравийных и им подобных.

На любых других типах грунтах, с высоким УГВ, монолитную ленту придется заглублять ниже глубины промерзания на 10-20см (таблица №2). В этом случае она станет заглубленным фундаментом.

Заглубленный ленточный фундамент


     Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.
В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Как уменьшить глубину заложения ленточного фундамента


    После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.
Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.
Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.
Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.
Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.
Подушку желательно делать не только под подошвой фундамента, но и рядом с ним.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Источник: postroj-sam.ru



свойства разных неустойчивых, слабых грунтов

Разновидности почыИзображение разновидностей почв

Каждый человек, который решает строить дом на своем земельном участке, вынужден подбирать оптимальный для конкретного типа почвы, фундамент. Если не провести подробную геодезическую разведку почвы, а также не учесть глубину промерзания, то уже через несколько лет основание деформируется с дальнейшим разрушением. Поэтому, любое строительство здания всегда нужно начинать с разведки участка и изучения структуры почвы, ведь свойства грунта играют важную роль.

Критерии состояния почвы

Учитывая, что самые популярные и дешевые в строительстве – это ленточные фундаменты и столбчатые с перевязкой, то и встретить их сейчас не проблема, но далеко не всегда они способны выдерживать допустимые нагрузки, а свойства конкретной почвы не позволяют возводить большие дома.

Популярные основания не всегда будут оптимальными для конкретной территории, ведь они не всегда способны выдерживать большие постоянные нагрузки на мягких почвах. Поэтому, кроме критерия «цена-качество», фундаменты также подбираются по критериям состояния почвы, а именно:

  • какой тип грунта на площадке приоритетнее;
  • состояние и высота залегания грунтовых вод;
  • вертикальная структура почвы;
  • глубина промерзания;
  • наличие просадочных пород;
  • тип здания, его масса и размеры;
  • характеристики основания и наличие твердых пород на различных глубинах.

Застройщику или хозяину участка важно знать, есть ли возможность присутствия одновременно разных типов грунтов.

Структуры грунта и особенности

Изображение определения состава по цветуИзображение определения состава по цвету

Грунты можно подразделить на пять основных типов, и у каждого из них есть свои особенности. Например, хрящеватый грунт состоит с песка и глины, имеет каменистое основание. Благодаря малому содержанию просадочных пород, такой грунт оптимален для строительства, он не размывается водой, имеет небольшую глубину промерзания и обладает высокой прочностью.

Из-за разного состава почвы, хрящеватые грунты имеют хорошую фильтрацию, обладают отличными несущими свойствами и выдерживают значительные нагрузки. Существуют и другие виды:

  1. Песчаный грунт достаточно легкий, быстро пропускает воду, и водные горизонты залегают глубоко. Как правило, промерзает на глубину до метра, на нем возводятся основания ленточного типа из железобетонных блоков или некоторые виды столбчатых конструкций. Содержание просадочных пород огромное, поэтому такие почвы склонны к горизонтальному и вертикальному смещению.
  2. Скалистая почва считается одной из самых прочных, не подвержена пучению, глубина промерзания незначительная. При строительстве домов на таких почвах иногда даже не углубляют сильно подошву, поэтому и стоимость возведения дома незначительная, а содержание просадочных пород практически сведено к минимуму.
  3. Свойства глинистых грунтов таковы, что они содержат много воды, поэтому даже под воздействием незначительных осадков сразу превращаются в жижу. Поэтому, не отличаются прочностью, склонны к пучению и имеют большую глубину промерзания, а также имеют высокое содержание просадочных пород. За счет проседания на неравномерных слоях грунта, часто возникает просадка основания в разных местах, которая неизбежно приведет к полному разрушению дома. Такая почва считается неблагоприятной для строительства, на ней практикуют использование ленточного блочного или бетонного монолитного фундамента, свойства которых позволяют нейтрализовать пучение.
  4. Торфянистые грунты очень легкие, имеют огромное количество пор и не отличаются прочностью. Торфяник сильно насыщен влагой, грунтовые воды расположены высоко. Тут единственно правильный вариант – это устройство монолитной бетонной плиты или столбчато-ригельного основания. Такие грунты обладают свойством неравномерного пучения, они неустойчивые и содержат много просадочных пород.

Ключевые свойства грунта при выборе типа фундамента

Эскиз разновидностей и основных отличийЭскиз разновидностей и основных отличий

Выбор типа фундамента напрямую зависит от глубины промерзания грунта. Скалистые почвы считаются непромерзаемыми, ведь в них содержится минимум грунтовой воды. Конечно, они также могут охладиться до отрицательных температур, но не содержат просадочных пород и укреплять основания тут не нужно. А вот глинистые и торфяные почвы промерзают на большую глубину, поэтому нужно сразу рыть глубокие котлованы, а это затратно.

Наличие просадочных пород в грунте, к которым относятся пласты глины, песка или торфа тоже имеют немалое влияние. Чем их больше, тем менее устойчивый грунт, и в этом случае нужно дополнительно проводить укрепление основания. Можно, конечно, поменять пласты глины на песок и утрамбовать, но это дорогое удовольствие, и далеко не каждому будет по карману.

Очень важна степень пучения и возможность подвижек при сейсмической или иной активности. Неустойчивые почвы склонны к горизонтальному движению, поэтому тут сразу проводится дополнительное укрепление почвы сваями или столбами ниже глубины промерзания. Такие грунты очень слабые, поэтому подошва основания устанавливается глубоко.

Влияние типа строения на выбор оптимального фундамента

Подбор основания по типу строенияПодбор основания по типу строения

Понятно, что нагрузка на единицу площади основания грунта сильно зависит от того, какие строительные материалы используются при строительстве здания. Ведь масса несущих стен, сделанных из кирпича и с деревянным перекрытием, существенно меньше, чем аналогичная железобетонная конструкция. Соответственно, построить массивный кирпичный дом на болотистой слабой почве может только оптимист. Тут спасет разве небольшой компактный дом на свайном ростверке.

Также важную роль играет наличие или отсутствие подвала или цокольного этажа. Например, на столбчатом фундаменте сделать подвал технически практически не реально, а вот на сборном монолите – можно. Тут также можно комбинировать типы оснований, это сейчас не составит большого труда. Подвалы себя оправдывают, если есть слабые почвы с послойным расположением неустойчивых типов грунтов.

В любом случае, стоит устраивать основания таким образом, чтобы подошва была ниже глубины промерзания. Почва на такой глубине стабильная, предсказуемая и отлично справляется с нагрузками, а свойства позволяют выдерживать значительные нагрузки. А оптимальный вариант – это скалистые породы, но найти их на равнинной местности очень сложно.

Материал для фундаментов

Вариантов тут также большое количество, начиная от натурального камня или дерева, заканчивая мощным и тяжелым железобетоном. Соответственно, тип фундамента играет важную роль, учитывая материалы для возведения. Но и масса конструкции будет иной, о чем нужно всегда помнить:

  1. Бутобетон. Это современный строительный материал, который пользуется популярностью через свою небольшую массу, компактные размеры и стойкость к влаге. Состоит с природного камня и бетонного раствора, где раствор служит клеем и надежно защищает камень от смещения. Используется в тех случаях, когда на близлежащей территории есть достаточное количество камня. Он оптимален при строительстве домов на песчаных и скалистых почвах, нельзя использовать на слабых и неустойчивых глинистых грунтах.
  2. Железобетон. Это монолитные или бетонные блоки, армированные стальными прутьями в направлении основных нагрузок. Железобетонные конструкции можно сделать самостоятельно сразу на площадке или купить уже готовые.

Кирпич и дерево сейчас практически не применяется, эти материалы не долговечные, слабые и неустойчивые. Их часто используют для создания ростверков, дополнительно устанавливают гидроизоляцию и теплоизоляцию.

Виды фундаментов и их использование на конкретных типах грунтов

Конструктивные особенности современных фундаментов позволяют подобрать оптимальный вариант для применения на хороших грунтах и тех, у которых самые нежелательные характеристики. Рассмотрим каждый из них подробнее.

Столбчатые фундаменты

Это конструкция с несущими столбами прямоугольной или круглой формы. Производятся столбы из различных материалов, часто используется бутобетон с дополнительным армированием.

Бетоном заполняются скважины до высоты залегания грунта, а затем поднимаются до уровня ростверка кирпичом. Столбчатые основания дешевые в возведении, можно использовать подручные строительные материалы, не нужно использовать гидроизоляцию, а также возводить здание на слабых просадочных грунтах. Но ростверки не защищены от проветривания, поэтому нужно делать теплоизоляцию подполья. А это дополнительные финансовые расходы.

Такие основания используются на относительно легких почвах, не подверженных пучению и горизонтальному смещению. Ведь столбы между собой практически ничем не соединены, поэтому при подвижках возможна деформация и разрыв ростверка с дальнейшим обрушением здания.

Столбчатые фундаменты с перевязкой

Такие основания более прочные и устойчивые, чем обычные конструкции, в них используется армирование горизонтальных и вертикальных поясов. Но устройство рындбалки (перевязки) значительно повышает стоимость и усложняет фундамент. Поскольку требует единого армирования (перевязки арматуры) как в балке, так и в столбике. Рындбалку располагают либо по поверхности грунта, либо с небольшим заглублением, устроив под ней песчаную подушку.

Мелкозаглубленный ленточный фундамент

Это монолитная конструкция, возведенная на небольшой глубине и выступающая над поверхностью, формируя цоколь. Лента залегает на глубине до метра, иногда даже до 50 см, под бетонной лентой предусматривается песчаная подушка.

Этот тип основания практикуют при возведении небольших высотных зданий, можно сделать подпол или небольшой погреб. При устройстве таких оснований практикуется устройство шурфов, которые используются для дополнительного укрепления конструкции.

Интервал шурфов составляет до полутора метров, они армируются и заполняются бетоном, а скважины часто устраивают ниже глубины промерзания. Практикуется на песчаных почвах и суглинках, его преимущество – универсальность и дешевизна. Только нужно помнить, что это монолитная конструкция и все блоки нужно обязательно соединять между собой армированием и качественным бетонным раствором.

Глубокозаглубленный ленточный фундамент

Этот самый надежный тип основания, который используется на слабых пучинистых почвах, или с большим содержанием просадочных пород. Свойства такого основания позволяют его использовать также на скальных породах с глубоким залеганием осадочного слоя.

Подошва ленты всегда устанавливается ниже глубины промерзания грунта, поэтому он выдерживает даже сильные вертикальные подвижки грунта. Такое основание также способствует обустройству полноценного подвала различной высоты.

Монолитное основание

Это единственный тип фундамента, который можно использовать на торфяных или глинистых почвах с высоким залеганием грунтовых вод. Он может быть мелкозаглубленным или глубокозаглубленным, позволяет сделать подвал, ведь тут на песчано-гравийной подушке создается монолитная железобетонная плита расчетной толщины.

Единственный недостаток – это необходимость идеально ровной строительной площадки, иначе со временем монолит начнет медленно сползать. Свойства конструкции таковы, что можно и не делать сложные расчеты несущей способности или даже делать дополнительное укрепление почвы.

ТИПЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ

Вернуться на страницу «Ленточный фундамент»

ТИПЫ ЛЕНТОЧНЫХ ФУНДАМЕНТОВ ЗДАНИЙ

Ленточные фундаменты применяют как несущие и самонесущие стены зданий с подвалами и без них. Ленточные фундаменты чаще всего применяют в жилищном строительстве. Конструкция этих фундаментов позволяет наиболее равномерно передавать и распределять нагрузку на грунт основания. Такие фундаменты состоят из нижней части в виде монолитной прямоугольной или ступенчатой ​​ленты и стенки, которая передает нагрузку от надземных стен или колонн на грунт через расширенную нижнюю часть — песчаную подушку или щебеночную подсыпку толщиной 50 … 100 мм.

В зданиях с подвалом,ленточный фундамент одновременно является и стеной подвала.

По поперечному сечению ленточные фундаменты могут быть следующих типов:

— Прямоугольные фундаменты (рис. 1. а). Ширину фундамента принимают по толщине стен с отступлением с каждой стороны на 50 — 150 мм. Прямоугольное сечение фундамента допустимо только при небольших нагрузках на фундамент и высокой несущей способности грунта;

— Трапециевидные фундаменты (рис. 1. б). Устройство трапециевидных фундаментов требует больших трудовых затрат, поэтому на практике такие фундаменты, в зависимости от расчетной ширины подошвы, выполняют прямоугольными или ступенчатой ​​формы;

— Ступенчатые фундаменты (рис. 1. в, г). Переход к расширенной подошве выполняется уступами. Уступы принимают шириной не более 20 — 30 см, а в высоту -соответственно не менее 20 — 30 см.

Рис. 1. Разновидность фундаментов по геометрической форме: а -прямоугольный, б — трапециевидный; в – ступенчатый

По способу устройства ленточные фундаменты бывают монолитные и сборные.

Рис. 2. Ленточные монолитные фундаменты под кирпичную стену: а – бутовый фундамент; б – бутобетонный фундамент

  • Бутовый фундамент — выполняют из бутового камня на цементном растворе и с перевязкой вертикальных швов. Ширина бутовых фундаментов принимается не менее 0,6 м для кладки из рваного бута и 0,5 м -из бутовой плиты. Высота должна быть не менее двух рядов кладки.
  • Сборные ленточные фундаменты под стены – из железобетонных плит трапециевидного сечения и прямоугольных сплошных бетонных стеновых блоков. При уровне грунтовых вод ниже подошвы фундамента, могут применяться блоки с пустотами. Бетонные блоки для стен фундамента укладывают на растворе с обязательной перевязкой вертикальных швов. Связь между блоками продольных и поперечных стен обеспечивается перевязкой блоков и закладкой в ​​горизонтальные швы арматурных сеток из стали диаметром 6 — 10 мм.
  • Бутобетонные фундаменты — из бетона класса В 7,5 (и выше) и бутового камня в щитовой опалубке. Размеры камней должны быть не более 1/3 ширины фундамента.Уширения фундаментов ведут уступами шириной 150 — 250 мм и высотой 300 мм. Наименьшая ширина — 350 мм.
  • Бетонные фундаменты — в опалубке из монолитного бетона класса прочности на сжатие В 7,5 — В 30
  • Прерывистые фундаменты – фундаментные плиты укладывают на расстоянии 0,3 — 0,5 м друг от друга. Промежутки между ними заполняют песком, песчано-гравийной смесью или местным утрамбованным грунтом.

Рис. 3. Элементы сборных бетонных и железобетонных фундаментов:а -бетонный блок сплошной; б — то же, полый; в — фундаментная плита; г -то же, ребристая; 1 — монтажные петли

Рис. 4. Сборный блочный ленточный фундамент из сборных плит и стеновых блоков: а — сплошной фундамент; б — прерывистый фундамент; 1 — фундаментные плиты; 2 — стеновые блоки



ленточный, стаканный, свайный, плитный. Какой тип фундамента выбрать для дома? :: SYL.ru

Фундамент — это основание, на котором возводится любое сооружение. Он является главным элементом дома, основная его задача — передача и правильное распределение нагрузки от массы здания на грунт. Любое основание для дома подчиняется общепринятым нормам строительства, изменения касаются только выбранной технологии и состояния грунта в месте его сооружения.

Типы фундаментов.

При частном малоэтажном строительстве востребованы плитные, свайные, ленточные виды оснований. На их выбор влияют следующие факторы: состояние грунта, глубина залегания подземных вод, рельеф местности, глубина промерзания почвы, архитектурные особенности дома.

Определение состояния грунта

Основа любого здания — его фундамент. Он определяет срок эксплуатации всего дома. Любой частный застройщик, начиная возведение здания, задается вопросом о том, как выбрать тип фундамента. Каждому хочется, чтобы основание органично подходило его будущему дому.

Если здание строится в жилом поселке, то стоит изучить, на каких основаниях построены близлежащие дома. Сравнив их и сопоставив все факторы, можно принять решение насчет того, какого выбора надо придерживаться.

Выбор типа фундамента зависит от состояния грунта и его вида. Каждый тип почвы имеет свои индивидуальные свойства и дает различную осадку при возведении того или иного вида основания.

Идеальными считаются крупнозернистые песчаные почвы. Дома, построенные на них, дают равномерную осадку, а основания служат прочной опорой для здания. На таких грунтах можно возводить постройки на любых фундаментах.

Почвы, состоящие из глины и песка, занимают следующее место по степени надежности. Они хорошо держат здания, но подошву основания на таких грунтах надо располагать ниже точки его замерзания, тогда фундаменту ничто не будет угрожать.

Самые неудобные и проблемные почвы — торфяные. Чтобы построить на них дом, приходится рыть котлован и подготавливать внушительную подушку из песка, а это приводит к удорожанию стоимости всего здания.

Обезопасить фундамент от грунтовых вод, промерзающих зимой можно, обустраивая подошву основания ниже этого уровня.

Виды основания

Типы фундаментов и их основные характеристики описаны дальше. При возведении оснований нужно придерживаться этих правил и советов.

Самым популярным и быстро строящимся является тип фундамента ленточный. Визуально он представляет полосу из бетона, которая вместе с несущими стенами повторяет периметр дома. Обычно на таком основании строятся здания из бетона и кирпича. Ленточный фундамент применяют при строительстве частных домов.

Фундамент стаканного типа.

Столбовой фундамент характеризуется экономичностью. Особенно хорошо он подходит для строительства небольших летних деревянных домиков на пучинистых почвах. Минусом является отсутствие подвальных помещений у таких строений.

Одной из разновидностей столбовых оснований являются свайные фундаменты. Они отлично подходят для строительства домов на слабых и торфяных почвах, но отличаются высокой ценой изготовления.

Отлично зарекомендовали себя на слабых почвах плитные основания, но они очень затратные, постольку на их возведение требуется много бетона и арматуры.

Фундамент стаканного типа — одна из разновидностей столбчатого основания. Он отличается высокой прочностью и выполняет роль подушки основания.

Контроль качества работ и материалов

При выполнении работ нужно постоянно контролировать их качество. Все узлы связки арматуры каркаса должны быть надежно заблокированы. Крепление опалубки должно быть прочным и надежным, чтобы не произошло разлива бетона.

После создания основания нужно выждать месяц, за это время бетон наберет нужную прочность, и только затем приступать к строительству основного здания.

Бетон должен быть отличного качества, при его заливке, чтобы избежать возникновения в нем пузырьков воздуха, следует пользоваться вибратором.

Характеристики ленточных оснований

Самые популярные и наиболее часто используемые — ленточные основания. Они востребованы при строительстве частных домов. Тип фундамента ленточный представляет собой бетонную полосу, повторяющую контур строения. Такие основания по своей конструкции делятся на несколько видов.

Типы фундаментов для дома.

Если глубина заложения ленточного основания соответствует уровню промерзанию грунта, то такой фундамент является самым прочным, но в то же время и дорогим. Ленточный фундамент может быть монолитным, в этом случае заливка бетона происходит на строительной площадке, или собранным из специальных фундаментных блоков. Их доставка на площадку делает строительство существенно дороже.

Ширина ленточного основания не должна быть меньше толщины несущей стенки здания. При строительстве на слабых грунтах требуется изготовление более широкой подушки основания.

Строительство ленточного основания

Такие фундаменты для дома изготавливаются разными способами. С помощью экскаватора выкапывается котлован в тех местах, где будет располагаться лента, производится подсыпка песка и щебня, которые затем трамбуются. Если будет возводиться монолитный фундамент, то монтируется опалубка, собирается армированный каркас и заливается бетон. При возведении сборного основания устанавливаются блоки, затем с наружной стороны производится подсыпка стен. Обычно получившееся внутреннее помещение используется под подвал.

Ленточные типы фундаментов, изготовленные другими способами, менее затратные, но исключают возможность построения подвального помещения. Копается траншея шириной более 40 см, в нее помещается опалубка и арматура, все заливается бетонным раствором.

Если траншеи подготавливаются уже 40 см, то бетон заливают в них без опалубки, но такой способ не может гарантировать высокое качество ленточного фундамента.

Большая стоимость заглубленных ленточных оснований является главным недостатком таких фундаментов. Поэтому часто возводят малозаглубленные основания. Они находятся выше уровня промерзания почвы. Считается, что фундамент равномерно поднимается и опускается во время пучения почвы. Такие типы основания хорошо подходят для строительства не слишком тяжелых деревянных домов, зданий, построенных по методу каркасного строительства.

Столбчатое основание

Сравнительно недорогой, хорошо проявивший себя на сложных почвах столбчатый фундамент подходит для строительства легких деревянных строений. Технология возведения такого основания проста. В почве бурятся скважины, в которые помещается арматура и заливается цементом. Чтобы бетонное молочко не впитывалось в стенки скважин, неоходимо их гидроизолировать. Сделать это можно с помощью рубероида.

Фундаменты столбчатого типа делятся на заливные и забивные.

Плитный тип фундамента.

Первые изготавливаются путем заливки бетоном скважины, подготовленной с помощью ручного бура или специальной техники. Обычно глубина скважина ниже точки промерзания грунта.

Вторые — это сваи, которые забиваются специальной техникой, что приводит к удорожанию строительства.

Столбы основания должны быть такой длины, чтобы могли достигать несущих слоев грунта. Если на участке этого сделать нельзя, то используются висячие сваи, на них вся нагрузка падает на сцепление боковых стенок сваи с почвой. При изготовлении заливных свай наличие арматуры обязательно. Столбчатые сваи с ростверком, изготовленным по методу монолитного ленточного фундамента, служат надежным основанием для домов небольшой этажности.

К столбчатым относятся свайные фундаменты. Они широко применяются в промышленном и частном строительстве.

Типы свайных фундаментов зависят от расположения свай.

  • Одиночные сваи применяются при строительстве легких деревянных домов.
  • Ленточные — для строительства больших построек.
  • Свайные кусты применяются для сооружения колонн, отдельно стоящих опор.
  • Свайные поля применяются при сооружении многоэтажных построек.
Тип фундамента ленточный.

Стаканное основание

Существуют различные типы фундаментов для дома.

Фундамент стаканного типа служит основанием под колонны, которые изготавливаются из металла или железобетона. Он относится к разновидностям столбчатого основания.

Фундамент стаканного типа под колонны характеризуется высокой прочностью, надежностью и большим сроком эксплуатации. Он выполняет такую же роль, как подушка в ленточном основании, но есть и отличия. Основное: сам столб находится выше, чем стакан и не заливается бетонным раствором.

Фундамент стаканного типа под колонны.

Фундамент стаканного типа под колонны изготавливается с усиленным армированием, поэтому он отличается особой прочностью и долголетием. При проведении частного строительства этот вид оснований не применяется из-за высокой стоимости. Они используются при возведении мостов, больших объектов.

Стаканное основание

Монолитный фундамент стаканного типа нельзя использовать на пучинистых почвах и грунтах, подверженных просадке.

При выполнении монтажа колонн они устанавливаются в специальный стакан, а затем надежно фиксируются.

При изготовлении стаканных оснований должны выполняться принятые нормы и правила, которые закреплены ГОСТом:

  • Марка бетона 200, идущего на изготовление стаканных блоков, должна иметь водонепроницаемость В2.
  • Транспортировка блоков на строительный объект осуществляется только при проверке соответствующего показателя прочности.
  • Стаканный блок выполняется с предусмотренным повышенном армированием.
  • Из готового блока не должны торчать прутки арматуры, такое изделие считается бракованным и не может использоваться при строительстве.
  • На бетонных блоках не должно быть трещин больше 0,1 мм.
  • Петли, предназначенные для монтажа, после его выполнения аккуратно срезаются.

Стаканные фундаменты применяются при возведении основания больших промышленных объектов, колонн, мостов.

Рекомендуется использовать фундаменты стаканного типа, изготовленные на специализированных заводах. Они характеризуются более высоким качеством, чем блоки, сделанные непосредственно на строительной площадке.

К плюсам стаканного основания относится простота монтажа, экономия времени при его обустройстве.

К минусам можно отнести обязательное использование специальной техники, высокую стоимость, необходимость транспортировки от завода-изготовителя до строительной площадки.

Монтаж

Монтаж стаканных оснований производится специалистами и происходит в несколько этапов.

Перед началом монтажа, подготавливается поверхность. Она выравнивается и освобождается от всех мешающих работе предметов.

Затем подготавливаются углубления, дно которых засыпается гравием и тщательно трамбуется, только после завершения всех этих работ устанавливаются блоки стаканного фундамента.

При выполнении монтажа блоков их правильное местонахождение контролируется при помощи геодезических приборов. После установки стаканов нужно обеспечить, чтобы грязь и мусор не попали в них.

Несмотря на свою стоимость, обустройство фундамента с помощью стаканных блоков значительно сокращает денежные расходы на возведение основания. Производители выпускают стаканные блоки различных размеров, веса и стоимости.

Плитное основание

Фундамент типа плита состоит из монолитного основания, сделанного из железобетона, расположенного под всем зданием. Его рекомендуется строить при возведении малоэтажных частных домов, где он будет выполнять роль основания пола.

Любые типы монолитных фундаментов характеризуются ощутимыми финансовыми вложениями, идущими на оплату земельных работ, стоимости бетона, арматуры, деталей опалубки.

Возведение плитного основания

Плитный тип фундамента начинается с рытья котлована. Дальше его дно, стены выравниваются, утрамбовываются. На дне сооружается подушка, состоящая из песка и слоя гравия. Все это накрывается гидроизоляционным слоем, поверх которого делается тонкая бетонная стяжка. После ее высыхания монтируется арматура, весь подготовленный котлован заливается бетоном. В итоге получается однородная монолитная железобетонная плита.

Монолитный фундамент стаканного типа.

Такие основания входят в типы фундаментов для дома и являются незаглубленными. Они располагаются на глубине 40 см. Жесткое армирование всей площади плиты позволяет ей справляться с нагрузками, возникающими при перемещении почвы.

Эти типы фундаментов можно спокойно использовать для строительства домов на любых почвах и при разном залегании подземных вод. Прочная монолитная железобетонная плита не боится любых смещений почвы. На ней можно строить двухэтажный дом из любых материалов.

На каких почвах можно обустраивать плитное основание?

Плитное основание — наиболее универсальный вид фундамента. Он выполняется из монолитного железобетона и имеет усиленное армирование, расположенное по всей площади. Плитные основания возводятся:

  • На слабых почвах и больших нагрузках на плоскость фундамента.
  • Для устранения и уменьшения осадки постройки.
  • Из-за технологических факторов, когда по плану строительства требуется монолитная плита под всем строением.

Устройство сплошного монолитного фундамента требует большого количества бетона, арматуры, поэтому их лучше возводить при постройке небольших частных домов, когда не требуется строить подвальное помещение, а само основание служит полом здания.

Большая площадь основания снижает давление на почву.

Сплошная монолитная плита и строение над ней адекватно реагируют на силовое воздействие извне и возможное перемещение грунта. При строительстве дома на таком основании не надо тратить средства для различных дорогих мероприятий, которые защищают постройку от перемещения почвы.

При возведении плитного основания снижается расход строительных материалов: бетона на 30%, трудовые затраты уменьшаются на 40%, а вся стоимость такого основания на 50% меньше, чем цена строительства заглубленного варианта.

В холодных российских регионах лучше строить дома на монолитном морозоустойчивом плитном основании. Такой фундамент представляет собой железобетонную плиту толщиной в 25 см, заглубленную на 40 см в грунт. Ее края выполняются толще, защитой от мороза служит пенопласт. Виды такого основания с успехом используют в странах Скандинавии, где климат очень похож на российский.

Тепло дома нагревает монолитную плиту основания и перемещает линию промерзания почвы вверх, она располагается по периметру здания. Это лишний раз подтверждает правило, что уровень промерзания грунта повышается у любого основания, если постройка обогревается и снабжена морозоустойчивой изоляцией, расположенной на уровне земли.

Эта изоляция ликвидирует потери тепла и перераспределяет их через монолитную плиту в почву под основание постройки.

Застройщикам частных домов следует знать, что экономия при возведении морозоустойчивых оснований меньше, чем при строительстве традиционных. Эти траты составляют 3% от общих финансовых вложений, требующихся на возведение здания.

Если не обойтись без подвального помещения, то делают заглубленный монолитный фундамент под всем строением. В таких постройках нагрузка распространяется равномерно по всей плите основания, осадка дома происходит равномерно, а также монолитная железобетонная плита защищает цокольное помещение от подземных вод.

Плитные основания строят на слабых грунтах, тем самым обеспечивают равномерное распределение больших нагрузок на фундамент. Опытные строители утверждают, что такие основания отлично доказали свое преимущество перед другими типами фундаментов при возведении частных домов с подвальными помещениями.

Возведение цокольных помещений на монолитном фундаменте требует установки на нем гидрозащиты. Если ее схема выполнена правильно, то подвальное помещение будет надежно защищено от грунтовых вод.

Итоги

Из этого материала вы узнали о том, какие существуют типы оснований, какие у них есть достоинства и недостатки. Что выбрать для своего дома, зависит полностью от вашего желания, финансовых возможностей и от множества сопутствующих факторов.

Добавить комментарий

Ваш адрес email не будет опубликован.
