Обнаружение скрытой электропроводки: Приборы для обнаружения скрытой проводки в стене

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

• замена электрического кабеля
• нет заземления
• различные неисправности с электрикой
• работы по сверлению стены
• монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять.

Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора.

Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

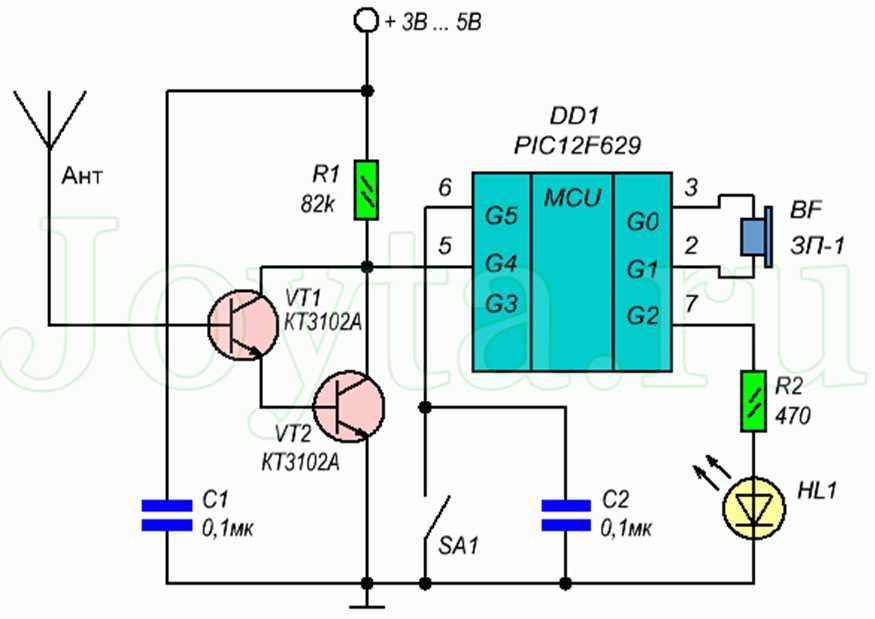

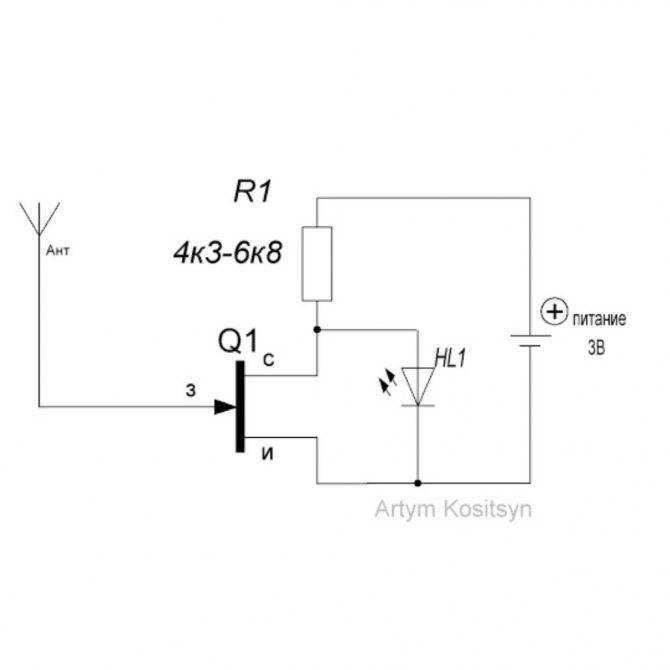

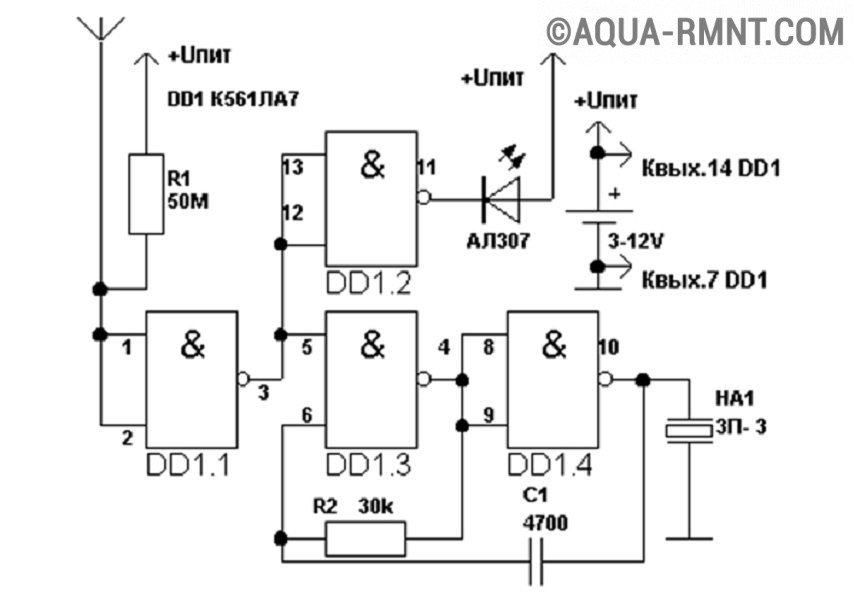

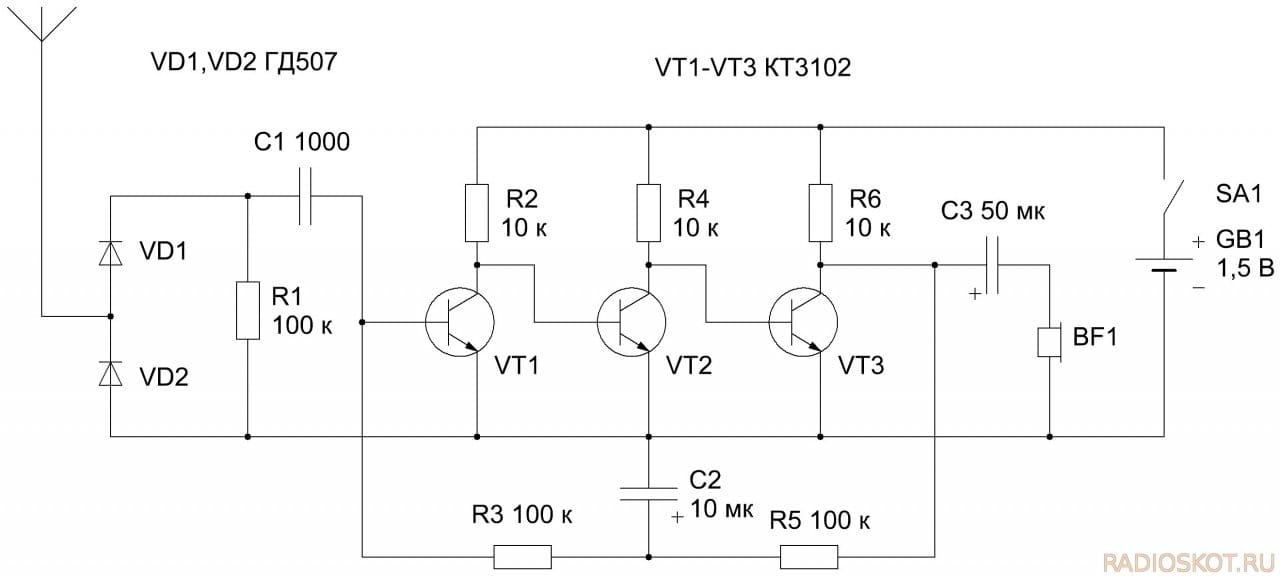

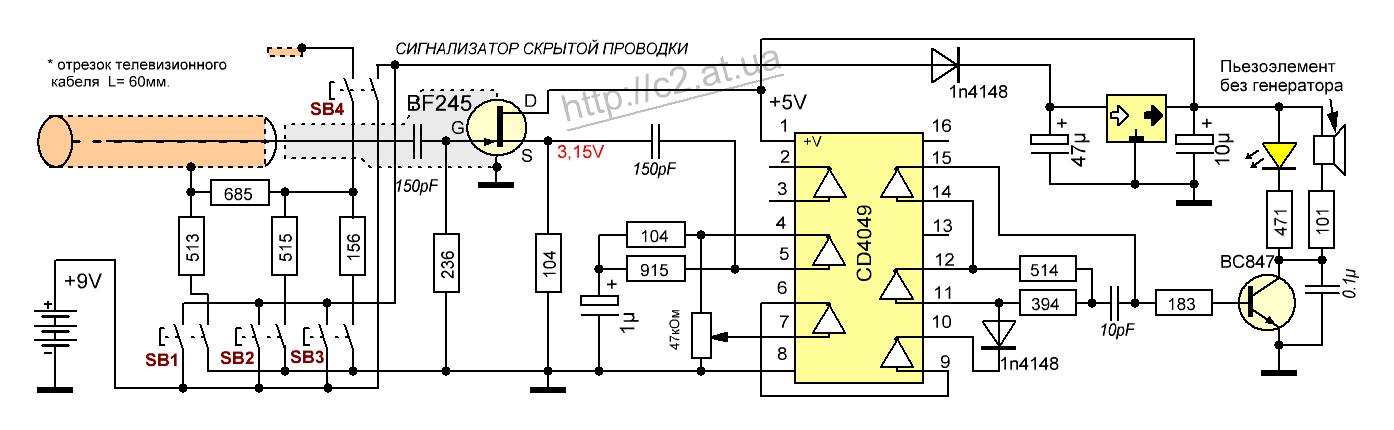

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

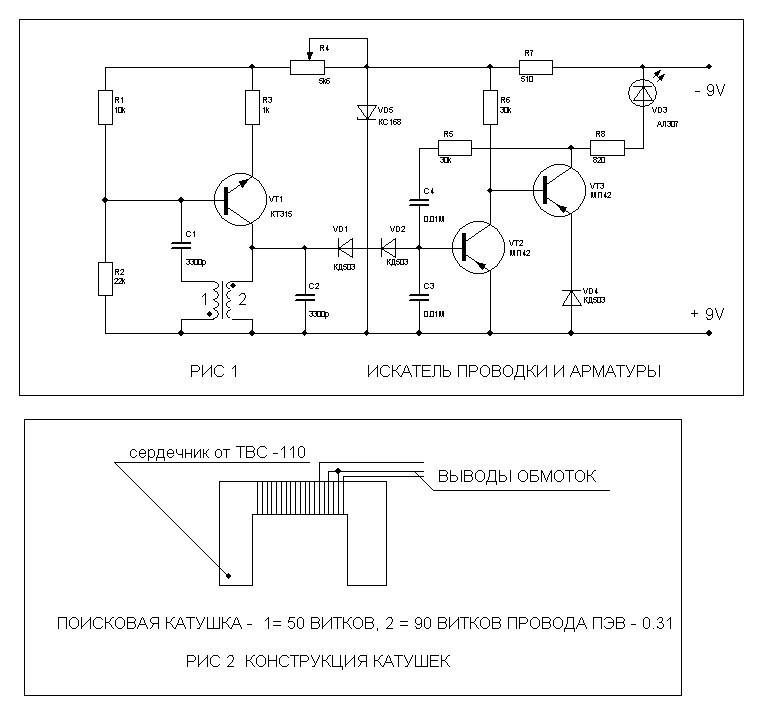

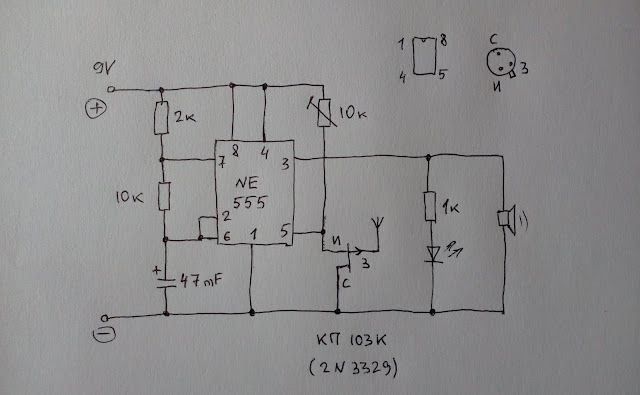

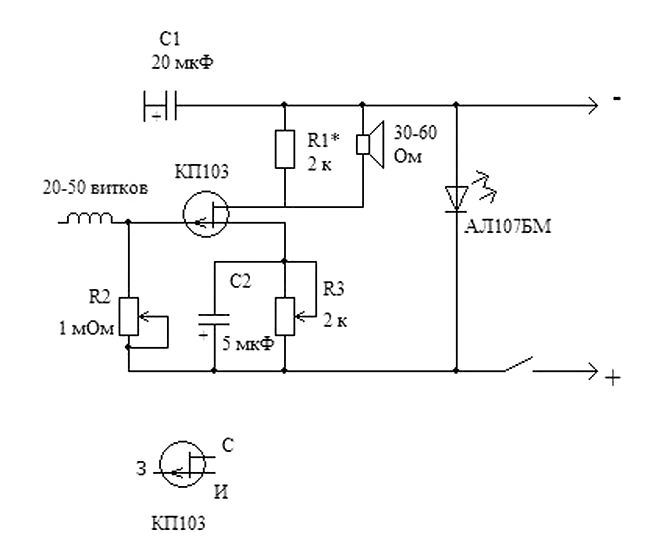

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт

. В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров . Основные характеристики устройства:

• контроль
  работы предохранителей
• нахождение фазных кабелей
• проверка фазности счётчика электроэнергии
• возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014 . Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода. Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M . Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров . Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

Как найти скрытую проводку: 7 популярных способов

Любые ремонтные работы, связанные со сверлением и штраблением стен, требуют четкого понимания того, где проложены провода. Как же найти скрытую проводку?

Чтобы не портить дизайн интерьера неэстетичными проводами, их укладывают в штрабы и закрывают слоем гипсового раствора или алебастра, после чего выравнивают поверхность. Согласно Правилам устройства электроустановок (ПЭУ) кабель можно прокладывать только под прямыми углами. Диагонали, пересечения или другие «градусы» категорически запрещены. Но понимание того, что токопроводящая жила подведена к розетке/выключателю вертикально или горизонтально, не особенно помогает в поисках. Да и попытки определить замаскированную штрабу визуально не всегда заканчиваются успешно. Остается прибегнуть к помощи специальных приборов.

1. Индикаторная отвертка

Использование индикаторной отвертки для поиска скрытой проводки

Простой и доступный по цене инструмент, который реагирует на электромагнитные волны, идущие от кабеля под напряжением. Чтобы найти скрытую в толще стены проводку, необходимо «кнопкой» прислонить ее вплотную к стене и поводить в разные стороны. При обнаружении токопроводящей жилы загорится светодиод.

Как правило, отвертка-индикатор имеет три режима: «О» — определение фазы в питающей сети, «L» — поиск электропроводки с малой чувствительностью, и «Н» — поиск электропроводки с повышенной чувствительностью. Зона охвата устройства составляет 10-20 см.

Минус отвертки-индикатора состоит в том, что она довольно «слабая», и вряд ли обнаружит проводку, проложенную в стене более чем на 1-2 см. И, конечно же, найти обесточенные или экранированные провода ей не под силу.

2. Электромагнитный детектор проводки

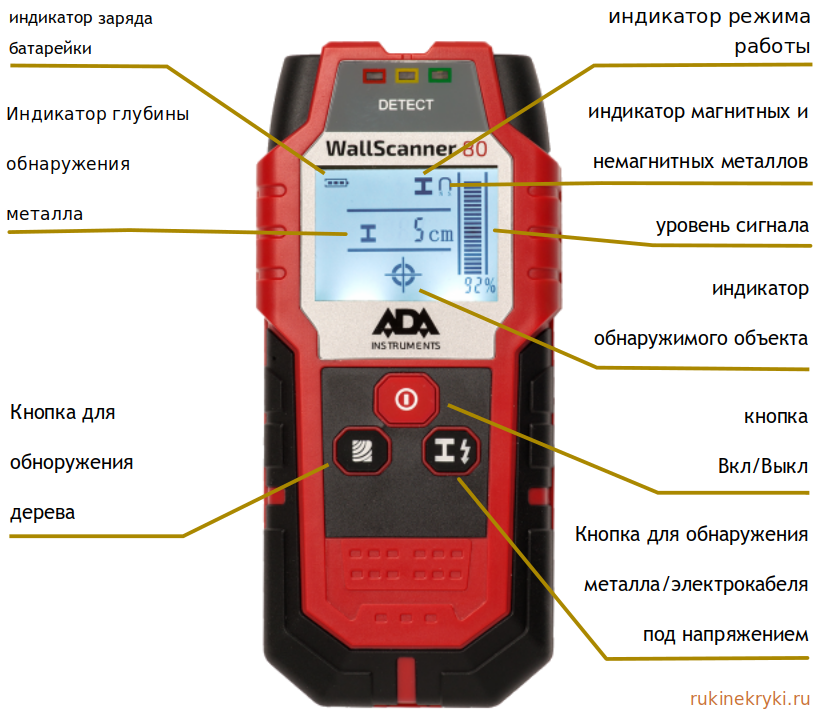

Электромагнитный детектор проводки Wall Scanner 80

Это устройство «видит» электромагнитное поле провода под напряжением 1 кВт и выше. А значит, прежде чем искать электрокабель, его нужно нагрузить. То есть включить все лампочки и подключить к розеткам бытовые приборы. Это — обязательное условие. Глубина поиска электромагнитного детектора проводки варьируется от 1 до 7,5 см.

В обращении детектор предельно прост. На его корпусе есть два светодиода — синий/зеленый и красный. Первый загорается, когда прибор находит электромагнитное поле, то есть кабель. А второй — когда расстояние до его источника сокращается до минимума.

Наиболее совершенные приборы имеют несколько режимов чувствительности. Но при этом следует учитывать, что чем чувствительнее детектор, тем больше он подвержен воздействию помех, которые могут вызывать, в частности, металлические предметы. Влажность поверхности тоже мешает поиску скрытой проводки. Так что, если стена по тем или иным причинам отсырела, исследования лучше отложить до ее полного высыхания.

Чтобы точно определить, где находится проводка, стену желательно промерить несколько раз

3. Металлодетектор

Металлодетектор ручной Garrett THD

Прибор реагирует на алюминиевую или медную жилу внутри электрокабеля, для чего детектор создает собственное электромагнитное поле, которое в свою очередь создает наведенное электромагнитное поле вокруг проводников поблизости от излучателя детектора. А уже это поле улавливается электромагнитным приемником детектора.

Металлодетектор позволяет искать не только исправную проводку под напряжением, но и оборванный кабель, и это безусловное преимущество. Минусом прибора является то, что он реагирует на любые металлические предметы — гвозди, саморезы и, конечно же, арматуру. Так что искать проводку в бетонных стенах с его помощью не стоит.

Наиболее совершенные металлодетекторы могут «понять», какой именно металл обнаружен. Это облегчает процесс поиска электропроводки

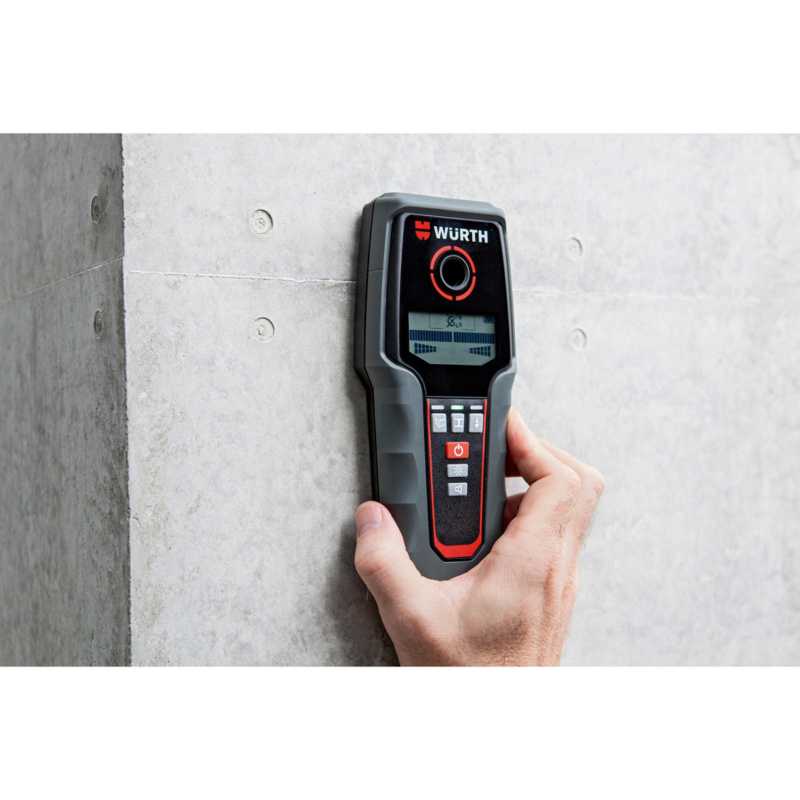

4. Универсальный детектор

Этот прибор способен находить не только скрытую проводку (как под напряжением, так и без) но также реагировать на скрытые в толще стены инородные материалы — цветные и черные металлы, дерево, пластик и т.д.

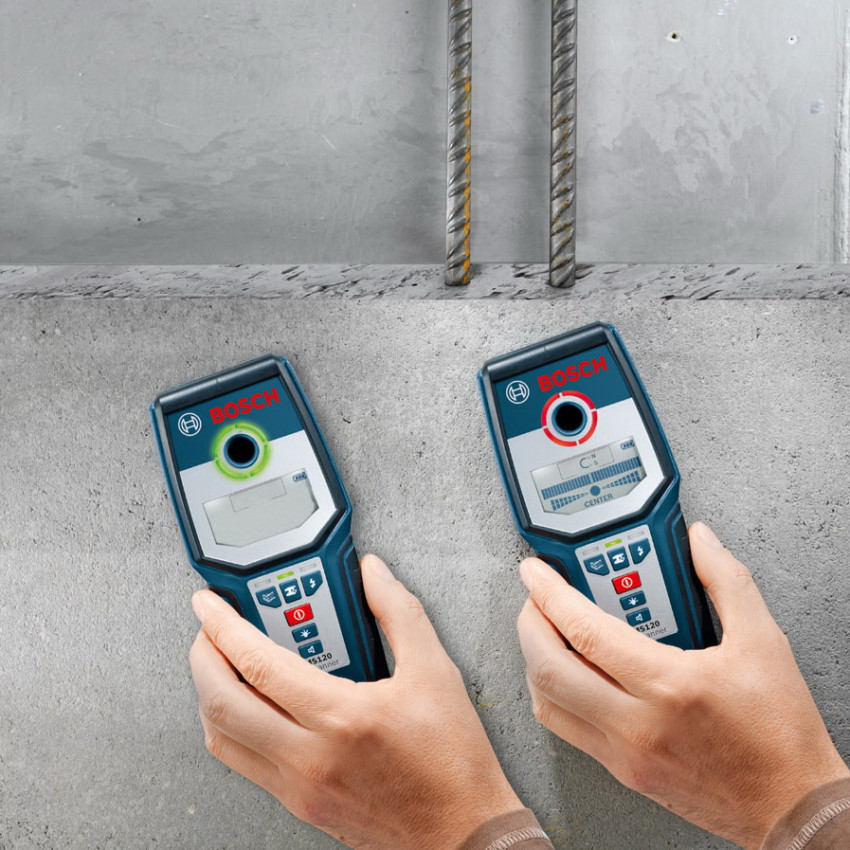

Универсальный детектор BOSCH UniversalDetect

Универсальный детектор — довольно сложный прибор, генерирующий магнитное поле и улавливающий его изменения при прохождении через различные среды. Например, железо усиливает электромагнитное поле, а алюминий — снижает. Анализируя полученные сигналы, устройство приводит довольно точные данные.

Стоит отметить, что при исследовании стены могут возникать некоторые сложности. Например, если два кабеля проложены рядом, детектор может определить их как один. Но этим «грешат» лишь бытовые модели. Профессиональные отличаются максимальной точностью. Правда, и стоят они довольно дорого. Покупать высокотехнологичный девайс для разового определения скрытой проводки нерационально.

Перед поиском скрытой проводки желательно протестировать детектор на конструкции, в которой положение электропроводки уже известно

5. Мультиметр

Цифровой мультиметр Fluke 117

Мультиметр представляет собой универсальный прибор, объединяющей вольтметр, амперметр и омметр для измерения напряжения, силы тока и сопротивления соответственно. Для поиска скрытых проводов его придется модифицировать, подключив полевой транзистор. Он имеет три вывода — затвор, исток и сток. Затвор служит антенной (поэтому его обычно удлиняют), а к истоку и стоку подсоединяют отводы мультиметра.

При поиске проводки прибор переводят в режим работы омметра, не обращая внимания на полярность. Антенну подносят к стене и проводят исследования, отслеживая текущие показания. Любое их изменение укажет на близкое расположение электрокабеля.

6. Радиоприемник

Если под рукой нет ни одного из описанных выше приборов, а определить место проводки нужно хотя бы приблизительно, делу поможет обычный радиоприемник. Его включают и настраивают на частоту 100 Гц. Вытянутую антенну используют как щуп. Если в толще стены обнаружится провод под напряжением, появятся характерные помехи — треск, усиливающийся по мере приближения к кабелю. Кстати, тот же эффект даст работающий слуховой аппарат.

7. Смартфон/планшет

Для мобильных телефонов и планшетов, работающих на ОС Android или iOS, существуют специальные приложения, которые превращают устройство в некое подобие металлодетектора. Для исследования нужно запустить программу и поднести девайс к поверхности стены. При помощи встроенного датчика он найдет кабель… или любой другой металлический предмет. Насколько точны будут полученные данные, сказать трудно, и все же этот способ имеет право на жизнь.

Лучше всего детекторы определяют объект, лежащий близко к поверхности. Чем глубже замурован кабель, тем труднее определить его местонахождение

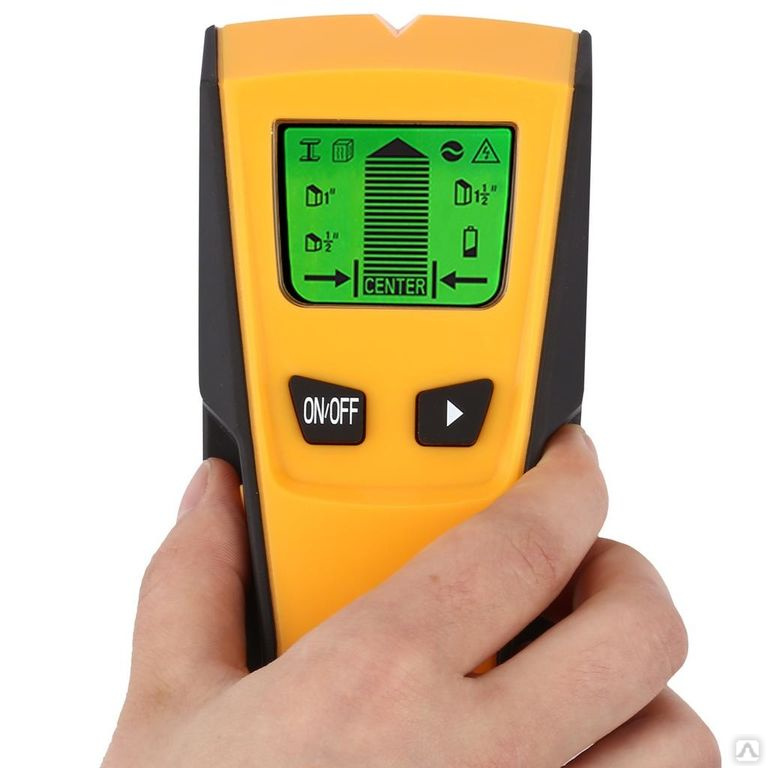

Устройства для обнаружения скрытой проводки в стене

Для того чтобы найти провод под штукатуркой (или обоями) не обязательно вызывать мастера, иногда достаточно приложить немного усилий и вся скрытая электропроводка будет вам известна. Далее мы рассмотрим лучшие устройства для обнаружения скрытой проводки в стене, а также несколько методов, которые позволят решить проблему без использования специальных приборов!

• Основные причины поиска
• Устройства на помощь!
• Включить логику
• Дедушкины методы

Основные причины поиска

Причин самостоятельно искать скрытую электропроводку в бетонной стене множество.

Чаще всего проблема возникает в таких случаях:

• Перепланировка квартиры. Например, вы решили вырезать дверной проем в другом месте, но не знаете, где проходят токоведущие жилы.
• Обрыв цепи. Одна из самых болезненных причин, ведь в этом случае вам нужно будет найти не только проводку в стене, но и место обрыва нулевого или фазного провода.
• Необходимость сверлить перегородку. Внезапно вам придется подключить настенное бра или повесить телевизор на стену.
• Интерес к существующим коммуникациям. Если вы только что купили новое жилье и понятия не имеете, какой кабель и как он проходит через стены и потолок, где установлена ​​распределительная коробка и т. д.

Во всех этих случаях можно вызвать мастера, который даст точное представление о линии электропередач, а можно попробовать самостоятельно поискать проводку в стене. Вы предпочитаете второй вариант? Тогда смотрите далее, как определить расположение провода под плиткой, гипсокартоном и прочей отделкой.

Устройства на помощь!

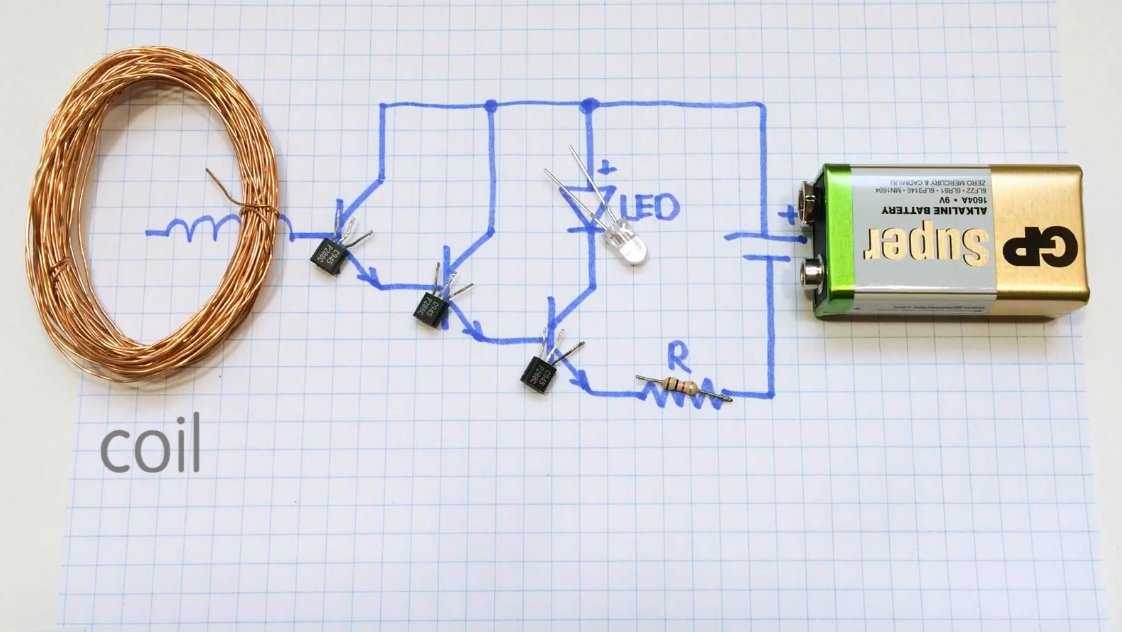

Итак, если вам нужно просто найти проводку в квартире, то достаточно металлоискателя своими руками. Простая самоделка делается из подручных средств и позволит обнаружить проводник под напряжением до 10 см под декоративной отделкой. В Интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы предоставили в статье, на которую ссылались.

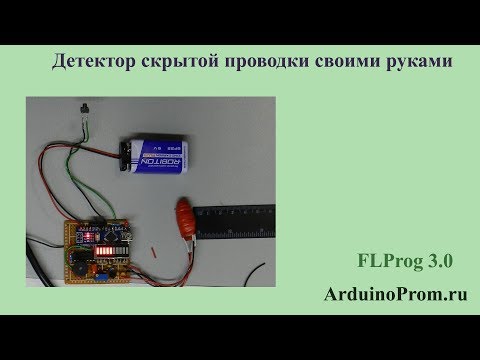

Самодельный металлоискатель пример

Если вопрос денег для вас не особо важен, то лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который не только с высокой точностью определит где кабель есть, но и точное место неисправности если есть перегоревший или пробитый участок. Лучшим по соотношению цена-качество является устройство под названием Дятел или сигнализатор Е-121. С помощью этого детектора можно не только отследить точное расположение проводки в стене, но и найти место обрыва электрического проводника. Рабочая глубина составляет 7 см, что вполне достаточно для любительского использования и обнаружения ободранной сердцевины даже под гипсокартоном.



Прибор дятел в деле

Другим, не менее подходящим прибором для обнаружения скрытой проводки в стене является сигнализация МС. Китайские тестеры имеют свои особенности и особенности, поэтому к ним нужно привыкнуть. Проблема в том, что изделия одинаково реагируют и на металлические детали (например, на гвоздь), и на токопроводящий проводник. Для правильной работы тестера необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики их обходят стороной, хотя для домашнего использования вариант вполне неплох. Еще одним важным недостатком устройств является то, что если кабель защищен экраном из фольги, обнаружить его будет невозможно. Такие сигнализаторы имеют множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения электронной проводки.

Как пользоваться зондом?

Также для обнаружения скрытой проводки в стене применяются такие приборы как: ПОСП-1, ГВТ-92, Bosch DMF 10 zoom, ГВД-504А, ВП-440. Все они хорошо работали для поиска обрыва провода, а также для обнаружения электропроводки под штукатуркой.



Инструкция по эксплуатации видеодетектора

Особое внимание хотелось бы уделить тепловизорам. Эти устройства позволяют отследить не только, где находится оборванная жила, но и найти токи утечки, короткое замыкание и качество электропроводки в самом щитовом доме. Конечно, их стоимость запредельно высока, но есть услуга вызова мастера, за которую вы отдадите около 2500. В этом случае вам будет предоставлен полный отчет о том, какая в комнатах действующая линия электропередач и нет ли где-нибудь сгоревшего проводника.

Кроме того, узнать, где находится провод в стене, можно с помощью индикаторной отвертки. Такой способ поиска проводки подходит только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Включение логики

Любой электрик знает, что электромонтаж выполняется строго в вертикальном и горизонтальном положении. Другими словами, проводники проходят параллельно и перпендикулярно полу.

Исходя из этого, можно отметить следующие наблюдения:

• Над розетками и выключателями линия идет прямо вверх, здесь категорически запрещено забивать гвоздь.
• Обычно линию проводят на расстоянии 15 см от потолка (или пола), здесь тоже не стоит проводить разного рода работы.
• На основании всех установленных электрических точек можно наглядно представить картинку и зарисовать, где находится провод в стене.

Обращаем ваше внимание, что такие визуальные представления крайне небезопасный вариант. Все свои наброски на бумаге придется подтверждать хотя бы сделанным своими руками металлоискателем, а лучше использовать специальные приборы и индикаторы.

Дедовские методы

Конечно, раньше для обнаружения проводки в стене обходились без приборов, при этом благополучно находя всю ЛЭП под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предлагаем вашему вниманию три самых простых варианта, которые позволят самостоятельно подобрать проводку:

1. Если планируется капитальный ремонт. Оторвите обои и осмотрите стену в хрущевке (или в доме). Обычно штробы для скрытой электропроводки немного окрашены от остальной поверхности, а замазка будет более шероховатой на ощупь.
2. Возьмите обычную радиостанцию, настройте на 100 кГц и доведите до нужной зоны. В месте прохождения тока приемник начнет шуметь сильнее.
3. Альтернативой радио является использование микрофона на радио. Включаем микрофон и аккуратно водим им по поверхности. Был шум или треск — удалось найти приблизительное местонахождение трека.

Обращаем ваше внимание, что методы, где используется микрофон и приемник, имеют достаточно высокую погрешность в 15 см. Именно поэтому, полагаясь на сигналы этих устройств, лучше перестраховаться и немного отступить, чтобы не получить удар током!

Лайфхак с индикаторной отверткой

Вот и вся инструкция по применению приборов для обнаружения скрытой электропроводки в стене. Надеемся, что теперь вы точно знаете, как найти провод и силовой кабель под штукатуркой в ​​доме без посторонней помощи!

Аналогичные материалы:

• Как найти распределительную коробку в стене
• Как заменить проводку в доме
• Устройство защиты от перенапряжения

Опубликовано: 17.11.2014 Обновлено: 06.11.2017 19 комментариев

Как найти провода или кабели, спрятанные в стенах или за потолками

Во многих домах провода или кабели спрятаны внутри стен, за потолками, под полом или в других труднодоступных местах, которых там быть не должно. Эти скрытые кабели могут вызвать всевозможные проблемы: от падения с лестницы или спотыкания о предметы, когда вы этого не ожидаете, до коротких замыканий и пожаров, если они не будут устранены своевременно. Это руководство покажет вам, как найти провода или кабели, спрятанные в стенах или за потолками, и что делать с ними, как только вы их найдете.

Используйте Noyafa NF-826 Professional Underground Cable / Wire / Pipe Locator: доступный и простой метод

Поиск скрытых проводов и кабелей может быть сложной задачей, но профессиональный подземный локатор кабелей/проводов/трубопроводов Noyafa NF-826 позволяет сделать это легко и доступно. Локатор посылает электромагнитные волны, которые отражаются от закопанных предметов и возвращаются со слышимым звуком.

Глубина, на которой находится предмет, измеряется временем, которое требуется, чтобы звук вернулся к вам. Устройство было разработано специально для обнаружения всех видов подземных кабелей, проводов, трубопроводов и металлических предметов, находящихся под землей, таких как трубы, стержни и т. д. Удивительно, как много информации можно найти с помощью этого устройства.

Имеет два режима, которые позволяют выбирать между ручным и автоматическим режимами. Вы можете настроить его частоту одним нажатием кнопки. В локаторе используется передовая сенсорная технология, которая обеспечивает точное определение дальности. Кроме того, это устройство оснащено ЖК-дисплеем, который показывает мощность сигнала и расстояние, а также показывает срок службы батареи.

Одной из особенностей, которая отличает этот продукт от других на рынке, является его способность обнаруживать кабели, пока они еще находятся под землей. При использовании других детекторов, когда вы находитесь достаточно близко к чему-либо под землей (например, к кабелю), вы услышите громкий звуковой сигнал, в отличие от низких звуковых сигналов этого детектора.

Этот локатор проводов также водостойкий и имеет прочную конструкцию, так что он может выдержать все, что на него бросят. Он поставляется с высококачественным футляром для удобного хранения, двумя батареями AA для использования сразу после распаковки, руководством пользователя для быстрой справки и даже защитным экраном для защиты от грязи и пыли. Мы рекомендуем это устройство всем, кому необходимо найти провода или кабели в стенах или потолках, не зная заранее, где они расположены.

Многим людям нравится его использовать, потому что им не нужно часами копаться на четвереньках, просто чтобы получить смутное представление о том, что там внизу. С NF-826 я точно знаю, где проходят мои кабели, без какого-либо специального оборудования или опыта. Если вы ищете что-то простое, доступное и точное, то этот инструмент вам тоже отлично подойдет.

Просто подключите его к розетке и начните сканирование. Сканирование занимает не более 20 минут. Модель 826 также имеет встроенный таймер, так что вам никогда не придется беспокоиться о том, что батарея разрядится. Просто установите таймер и продолжайте свой день, зная, что когда назначенное время пройдет, вы получите уведомление.

Вы можете использовать эту функцию, если хотите избежать ложных срабатываний или если вам нужно определить конкретную область. Когда кому-то нужно найти новую проводку или кабели для установки, это устройство избавит их от необходимости разрывать пол, стены и потолки. Представьте, что вы можете найти подземные линии внутри здания, ничего не повредив.

Инспекционная камера

Если вы ищете провода или кабели, спрятанные в стенах или за потолками, инспекционная камера может оказаться ценным инструментом. Вставляя камеру в небольшие отверстия, вы можете получить четкое представление о том, что находится за стеной, не прибегая к демонтажу.

Камера также идеально подходит для труб и воздуховодов, расположенных в труднодоступных местах, куда трудно добраться руками. При работе с большими зданиями это отличный способ снизить затраты за счет минимизации времени, затрачиваемого на физическое исследование.

Осмотрев местность, вы можете решить, что было бы лучше вырезать открытые участки стены, чтобы не было никакой двусмысленности относительно того, что за ней. Хотя вырезание участков стены не всегда необходимо, если что-то кажется неправильным, например, электрические кабели, проходящие через них, а не внутри них, вам нужно иметь более подробное представление о том, что происходит.

Вырезание этих участков позволит вам осмотреть всю территорию и при необходимости произвести ремонт. Вам нужно будет работать быстро, потому что, как только вы прорежете часть стены, изоляция, скорее всего, начнет высыпаться на пол. Еще одна вещь, которую следует учитывать при принятии решения о том, следует ли вырезать участки стены, — это безопасность.

Например, если вы обнаружите, что открытая проводка выходит из розетки над дверным проемом и проходит через отверстия в гипсокартоне, прежде чем подняться к потолку, где они встречаются с другими проводами, которые не открыты, может быть безопаснее просто оставить вещи поскольку они вместо того, чтобы рисковать потенциальным поражением электрическим током, удаляя участки гипсокартона.

Магнитный или электронный искатель шипов

Если вы ищете провода, спрятанные за стенами или потолками, вам может пригодиться искатель шпилек. Искатели шипов бывают двух основных типов: магнитные и электронные. Магнитные искатели стержней работают, обнаруживая предметы из черного металла, такие как гвозди и шурупы, используемые для крепления гипсокартона к деревянным элементам каркаса.

Электронные искатели шипов обнаруживают металлические предметы с помощью электромагнитных датчиков. Лучший тип искателя шипов для ваших нужд будет зависеть от того, что вы ищете и где он находится.
Чаще всего магнитный искатель используется для поиска кабелей, которые были приклеены к стене, но неправильно установлены внутри электрической коробки.

Иногда вы даже увидите такого рода прокладки кабелей, когда они проходят через отверстия в стене или потолке. Преимущество использования магнитных искателей по сравнению с электронными заключается в том, что они намного дешевле, чем их более чувствительные аналоги.

С другой стороны, если вы ищете кабель глубоко в полости стены за электрическими коробками, вам лучше приобрести электронный искатель шипов, потому что он обеспечивает более точные показания.

Помните, что оба типа искателей гвоздей не будут работать, если нет какого-либо проводника, который может включать в себя проводку, трубопровод, кабелепровод или каналы кондиционирования воздуха. Следует также отметить, что во многих случаях вам вообще не понадобится искатель шпилек — например, при попытке найти проводку внутри электрической распределительной коробки.

Наборы тонов и зондов

Один из способов найти провода или кабели, спрятанные в стенах или за потолком, — это использовать звуковой сигнал и набор зондов. Этот комплект издает тон, который может быть обнаружен зондом, который затем используется для обнаружения провода. Чтобы использовать комплект тонального сигнала и зонда, сначала определите общую область, где находится провод.

Затем прикрепите тон-генератор к одному концу провода и включите его. Затем перемещайте щуп, пока не услышите звуковой сигнал, указывающий на то, что вы нашли провод. Затем, используя тон-генератор в качестве ориентира, удалите все препятствия между датчиком и кабелем.

Теперь, когда между двумя устройствами нет препятствий, поместите их вместе, чтобы они издавали слышимый звук при сближении. Обнаружив провод с помощью щупов, продолжайте следовать за ним, пока не доберетесь до его источника — другого конца провода.
