Подключение диммера для светодиодной ленты 12В, 220В (схема)

23.01.2019 0 bogdann.tech Розетки и выключатели Электропроводка

Управляющий диммер для светодиодной ленты служит дополнительным устройством, необходимым для плавного изменения яркости освещения (монохромные ленты) и смены цвета (для мультиколор лент). Контроллеры классифицируют на 2 большие группы с напряжением питания на 12 и 220 вольт. Диммер позволяет значительно расширить возможности LED подсветки. К примеру, использовать различные эффекты, регулировать яркость вручную или по заданной заранее программе. Сегодня производителями предлагаются разные варианты контроллеров:

• стационарные диммеры, имеющие пульт ДУ,
• диммеры с ДУ пультом, управление осуществляется за счет установленных ИК-передатчиков.

При монтаже таких лент важно учесть тип контроллера, характеристики осветительных приборов, требования к спецэффектам. Схема монтажа, доступная для понимания даже начинающему мастеру, особого опыта в электротехнических работах иметь не требуется.

Виды

При установке всегда требуется дополнительно приобретать управляющее оборудование и преобразователи напряжения. Димер выполняет роль удобного и высококачественного контроллера, минимизирующего потери мощности на протяжении всего участка, при этом эффективность остается на требуемом уровне. В отличие от других типов управляющих устройств у осветительных систем мини-диммер работает при помощи активных, а не пассивных регулирующих схем.

Падения уровня напряжения чрезвычайно малы, т. е. потери мощности на протяжении определенного участка минимальны. Они действуют на полупроводниках, отличаются надежностью, долговечностью и точностью работы.

Мини-диммер при всех своих преимуществах имеет и ряд минусов, о которых нельзя забывать, планируя монтаж:

1. Во время работы изменяется рабочее значение тока в светодиоде в границах 20-100 мА, т. е. меняется и рассеиваемая мощность, а это отрицательно сказывается на температуре приборов.
2. При нагревании происходят изменения характеристик, цветовой температуры, а это ухудшает спектральный состав светового излучения.
3. При длительном и сильном нагреве долговечность лент снижается, это становится причиной отказов световых приборов.

Эти минусы не касаются импульсного оборудования ШИМ, т. е. широтно-импульсных модуляторов. Такое оборудование самое эффективное, так как инерционность светодиодов низкая, максимальное напряжение, подаваемое на диоды при широте до 100%, остается стабильным. Спектральные характеристики остаются неизменными, а потери мощности настолько малы, что ими можно смело пренебрегать. Именно такой диммер лучше всего подходит для лент с компьютерным или цифровым вариантом управления яркостью.

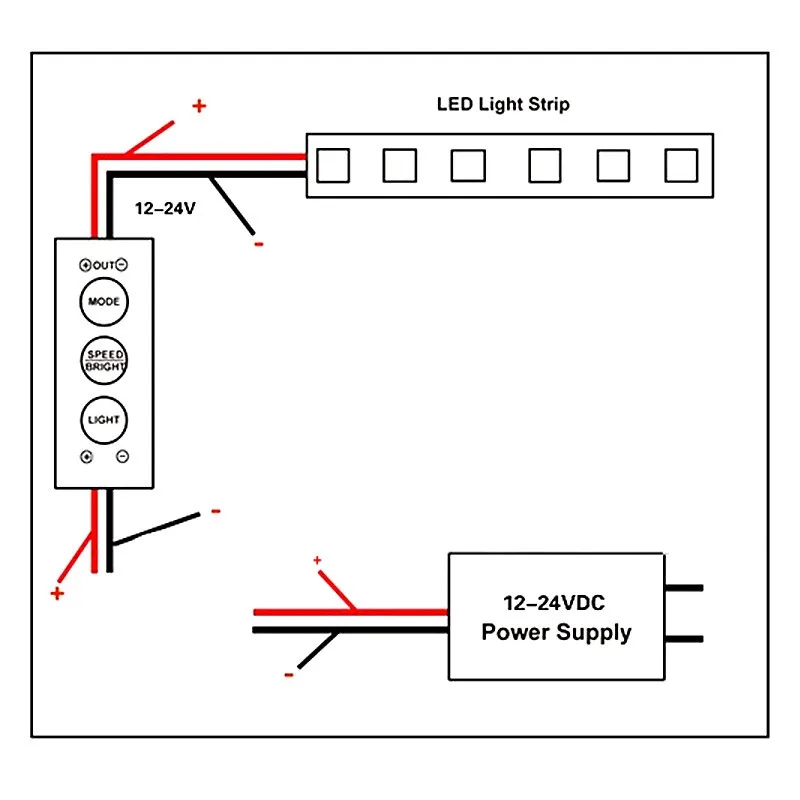

Схема подключения

Схема предусматривает использование излучателей 2-х различных типов:

1. Трехцветные RGB, которые во время смещения дают яркий чистый белый цвет, обычно именно они применяются при создании цветовых эффектов.
2. Люминофорные, использующие вторичное излучение при помощи люминофора, т. е. слоя желтого цвета, который освещается светодиодом синего оттенка.

Чтобы выполнить подключение своими руками, необходимо предусмотреть питание с драйверами соответствующей конструкции, их комплектация определяется набором эффектов и поставленными задачами для LED-ленты. К примеру, для монокристальных лент необходимо применять одноканальные диммеры, которые включаются сразу после блока питания.

Для RGB приобретают трехканальные диммеры-контроллеры, которые обладают раздельным управлением для каждого канала.

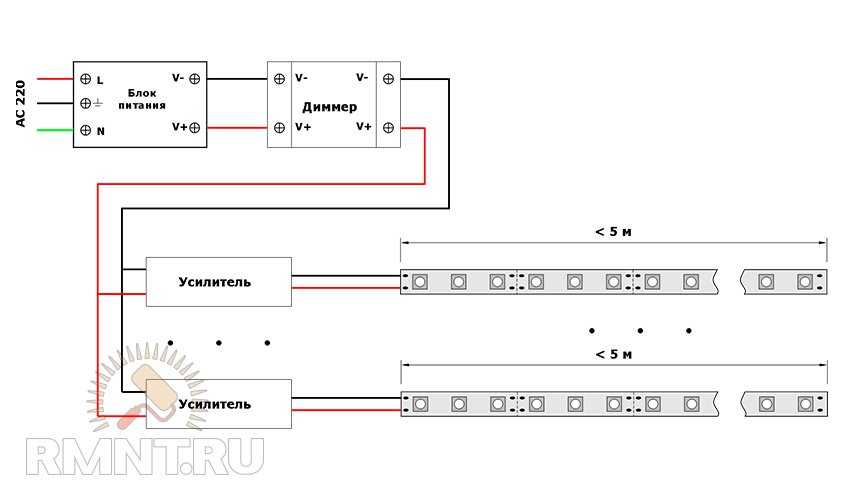

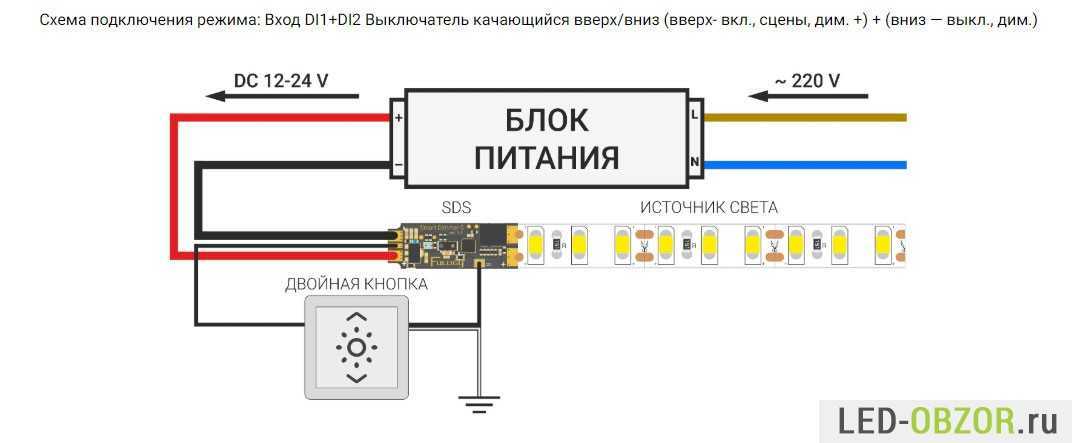

Схема подключения диммера

Все используемые для светодиодных лент контроллеры можно разделить по методу регулировки яркости и других характеристик:

1. При помощи современного потенциометра, который встраивается в настенную коробку стандартного типа во время установки выключателя (монтировать можно в любом удобном месте).
2. Пульты для светодиодных светильников с радиочастотными и инфракрасными пультами ДУ (удобный переносной вариант, который можно использовать из любой части даже очень большого помещения).

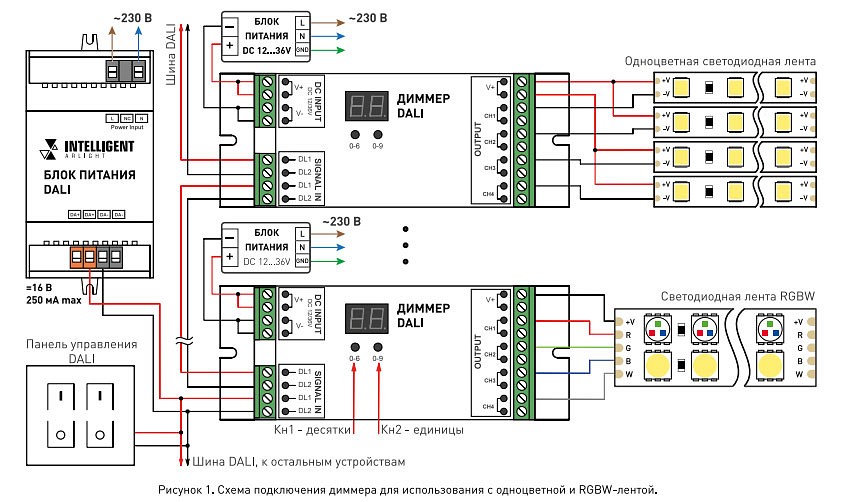

3. Подключение для управления по проводному интерфейсу типа Ethernet или беспроводному протоколу Bluetooth и Wi‑Fi (применяется при управлении через компьютерные сети или оборудование, обычно используется для больших систем, монтируемых своими руками).

Плюсы и минусы устройств

При решении вопроса, как самостоятельно подключить диммер, необходимо сразу учесть преимущества и недостатки такого типа управления. Дешевые контроллеры становятся причиной мерцания оборудования и ленты даже при низком уровне яркости, а глаз к подобным колебаниям чувствителен: постоянно мерцающее освещение будет оказывать раздражающее влияние. Человек будет уставать, появятся сильные головные боли, острота зрения снизится, а внимание будет ухудшаться.

При выборе диммера для установки своими руками рекомендуется обращать внимание на более дорогие, но и надежные системы, предназначенные для регулировки с 2-х импульсных и аналоговых режимов. Это обеспечивает простоту управления, отсутствие резких перепадов мощности и напряжения, исключение мерцания при включении светодиодного освещения. Необходимо отметить, что качественный контроллер обязательно должен учитывать нелинейные характеристики зрения человека и нелинейные для полупроводниковых светодиодов, используемых для приборов освещения. Даже при малом уровне яркости световой поток должен оставаться ровным, ярким, без мерцания.

Преимущества светодиодных лент и ламп очевидны: они не только более экономны, но и обладают большим сроком службы, удобны в использовании, обеспечивают яркий и ровный свет. Их качество оправдывает все затраты сполна.

bogdann.tech

Администратор сайта Electricvdele.Ru

• Next Виды, схемы подключения и критерии выбора аккумулятора для солнечных батарей
• Previous Контроллер заряда солнечных батарей: принцип работы, способы подключения и изготовления

Как подключить диммер к светодиодной ленте

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока. В статье расскажем, как подключить диммер, рассмотрим особенности работы.

Содержание

1. Принцип работы диммера
2. Основные виды диммеров
3. Поворотные диммеры: описание и принцип работы
4. Диммеры для управления светодиодными лампами
5. Особенности диммеров для галогеновых ламп
6. Диммеры для люминосцентных ламп
7. Методика подключения диммеров
8. Характеристики и примерная стоимость диммеров Legrand
9. Подключение диммера к люстре с двумя группами ламп (двойной преключатель)
10. Подключение двух и более диммеров к одной нагрузке
11. Особенности подключения диммера к светодиодным лентам
12. Допускаемые ошибки при подключении диммеров
13. Часто задаваемые вопросы

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата. С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста, через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону, это позволяет использовать теристор.

Время полупериода, когда открывается теристор, зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160 Вт, при большей нагрузке надо устанавливать теристор и диоды, соответствующие потребляемой мощности.  Читайте также статью: → «Как работает диммер?».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

• Для активной нагрузки;
• Для индуктивной нагрузки;
• Для светодиодных энергосберегающийх ламп;
• Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

• С поворотным диском;
• На механических кнопках;
• Сенсорные;
• С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры: описание и принцип работы

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

• Таймером;
• Программным управлением;
• Подключением к ПК для расширения функций с помощью различных программ;
• Возможностью использования в автоматизированных системах «Умный дом»;
• С дистанционным пультом управления.

Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммеры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера

Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник

Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже. Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер:

Модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

Характеристики и примерная стоимость диммеров Legrand

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Совет №1. Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Диммеры Schneider:

Модель	Мощность в Вт	Стоимость в руб
ANYA AYA2200121	61-501	650
ANYA AYA2200123	61-501	650
Asfora EPH6400121	601	490
Asfora EPH6500121	601	1200
Asfora EPH6500123	601	1200
Asfora EPH6600121	314	1000
Asfora EPH6600123	314	1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

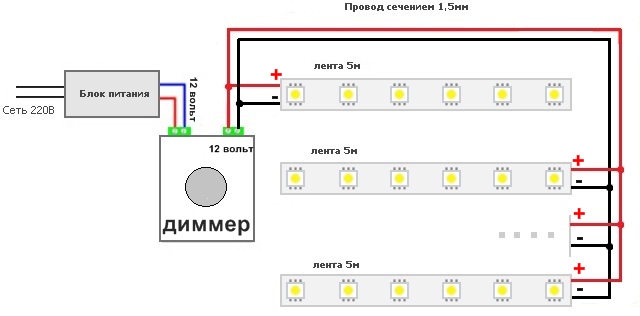

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры

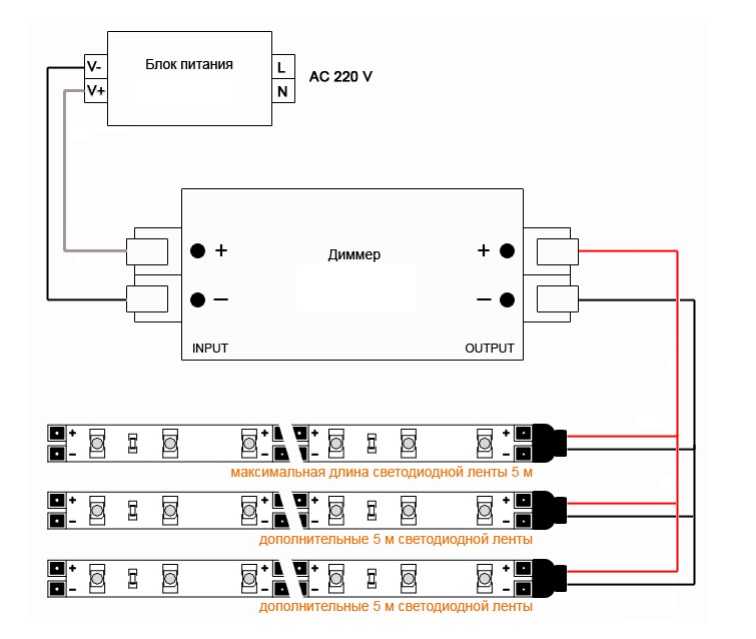

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

• Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
• При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
• Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
• При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

Вопрос №1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

Вопрос №2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

Вопрос №3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

Характеристики некоторых светодиодов:

Производитель и марка	Китайские5630 5730,	Китайские 5630 57300,	Китайский 5050
Мощность Яркость	0,09W 7 лм	15W 12 лм	0,1W 8 люмен

Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

Вопрос №4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Руководство по диммированию светодиодных лент от LEDSpace

Магазин светодиодных лент

Магазин светодиодных профилей Получить индивидуальное предложение View Kit Builders

15 января 2018 г.

15 января 2018 г. Светодиод будет плавно тускнеть. Основная проблема диммирования светодиодной ленты заключается в том, что блоки питания, как правило, предназначены для обеспечения постоянного напряжения (12 или 24 В). Это означает, что использование стандартного диммера для регулировки напряжения в блоке питания не будет работать, поскольку блок питания сам перенастраивается на поддерживать стабильный выход. Поэтому большая часть диммирования должна происходить на стороне низкого напряжения.

Опции включают:

Регулятор яркости с дистанционным управлением — DIM01 / DIM02

Если у вас есть простая система с одноцветной полосой, то вы можете за считанные секунды добавить радиочастотное беспроводное управление — оно просто подключается к сети поставка и полоса. Настройка не требуется.

Pro: Простой и недорогой

Con:  Не очень элегантный

Настенный диммер низкого напряжения

Для этого требуется подача низкого напряжения от источника питания с выходом на начало полосы сборка. Простой и эффективный, способный управлять током до 6 ампер.

Pro:  Нет дополнительной проводки, умеренная стоимость

Con:  Ограниченный размер установки

Диммер 0-10 В

Требуется специальный переключатель диммера и блоки управления 0-10 В. Подходит для использования с системами управления освещением (такими как системы LUTRON) или там, где требуется управление более крупной установкой. Преимущество систем 0-10 В заключается в том, что одностенные диммеры могут управлять несколькими блоками управления диммированием 0-10 В, каждый из которых может управлять 6-амперной светодиодной лентой.

Pro:  Может управлять более крупными установками

Con:  Дополнительная проводка, более дорогая

Диммирование с помощью стандартного поворотного диммера (Triac)

диммер, однако важно выбрать правильный блок для установки. Для правильного затемнения вы должны использовать диммер, который рассчитан на работу в пределах 70-100% его мощности, иначе может произойти мерцание. Так, например, если вы используете диммирующий драйвер на 3 ампера и предполагаете систему на 12 В, общая мощность должна быть в диапазоне от 25 до 36 Вт. Если это система 24 В, то общая мощность нагрузки должна быть в диапазоне от 50 Вт до 72 Вт. Мы рекомендуем использовать симисторный диммер Aurora, поскольку было доказано, что он успешно работает с нашими диммирующими драйверами (AU-DSP400X)

Pro: Простая установка

Con: Требуется осторожный выбор, ограниченный размер системы

Светодиодные светодиодные лампы Как подключить диммируемый драйвер

Зачем диммируемые драйверы?

Драйверы с регулируемой яркостью обеспечивают превосходное затемнение и управление по сравнению с недорогими диммерами с ШИМ, которые устанавливаются на стороне низкого напряжения (12 В или 24 В постоянного тока) цепи. Это постоянное и элегантное решение, позволяющее спрятать провода внутри ваших стен и регулировать яркость там, где вы ожидаете — прямо на выключателе.

Что такое диммируемый драйвер?

Обычные трансформаторы и источники питания не предназначены для диммерных выключателей и работают непредсказуемо при диммировании. В лучшем случае у вас может быть некоторый контроль затемнения с непостоянным затемнением или мерцанием, в худшем случае ваши огни могут вообще не работать. Решением является источник питания, предназначенный для использования с диммерным переключателем: диммируемый драйвер.

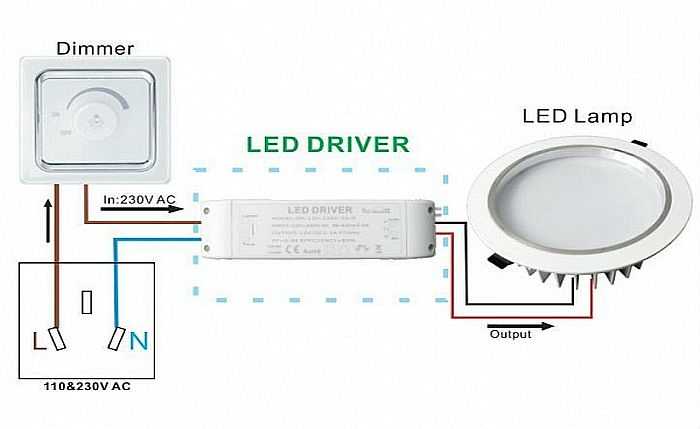

Как установить драйвер диммера

Типичная установка драйвера диммера показана выше. Пожалуйста, просмотрите материалы, поставляемые с диммерным переключателем и диммируемым драйвером, чтобы убедиться, что они совпадают.

Драйвер с диммированием устанавливается почти так же, как и блок питания без диммирования. На стороне постоянного тока (выход) вы подключите положительный и отрицательный провода к светодиодной ленте (или другому низковольтному осветительному изделию). На стороне переменного тока (вход) вы подключите нейтральный и заземляющий провода непосредственно к источнику питания. Провод под напряжением от вашего домашнего источника питания будет подключаться к входу переключателя диммера, а выход переключателя затемнения будет подключаться к проводу под напряжением драйвера с регулируемой яркостью.

ПРИМЕЧАНИЕ. Ознакомьтесь с материалами, прилагаемыми к диммерному выключателю и диммируемому драйверу, так как многие установки также требуют заземления диммерного выключателя.

Соединения могут быть выполнены с помощью проволочных гаек, стыковых соединений или любых других соединителей, которые соответствуют стандартам в вашем регионе. Обязательно прокладывайте провода сквозь стены, где это возможно, чтобы скрыть их как от глаз, так и от случайного контакта.

Теперь мы диммируем!

Качественная установка светодиодной ленты, включающая регулируемый драйвер, намного превосходит подключаемые диммеры и позволяет (в некоторых случаях) управлять вашим освещением с помощью автоматических диммеров более высокого класса, которые можно подключить к вашей системе безопасности или домашней автоматизации.
