Сварочный аппарат мощность: Потребляемая мощность сварочных инверторов 220В
Как рассчитать мощность сварочного аппарата? Для новичков
Екатерина
Время чтения: 5 минут
Потребляемая мощность сварочного инвертора может разниться в зависимости от множества факторов: начиная от мощности аппарата, заканчивая диапазоном входного напряжения. Но, несмотря на множество нюансов, потребление можно высчитать с помощью простейшей формулы. Результаты расчетов могут иметь погрешность, но незначительную. Поэтому такая формула пригодится всем домашним мастерам, которые беспокоятся о счетах за электроэнергию.
В этой статье мы подробно расскажем, какие факторы влияют на потребляемую мощность, если используется инверторная сварка, как рассчитать потребляемую мощность сварочного инвертора для сварки в домашних условиях и насколько экономичным может быть инверторный сварочный агрегат.
Содержание статьи
- Что влияет на потребление
- Расчет потребления
- Вместо заключения
Что влияет на потребление
Перед тем, как произвести расчет для инверторного сварочного аппарата, вам нужно узнать, что именно влияет на потребление.
Ошибочно полагать, что одна лишь мощность аппарата позволит произвести правильные расчеты. Эта характеристика действительно важна, но она не единственная, которую нам нужно учесть. К тому же, для вычислений нам в любом случае понадобится несколько значений.
Итак, на потребление влияет мощность аппарата, диапазон входного напряжения, возможный сварочный ток (который способен выдать аппарат), значение напряжения дуги, КПД вашего аппарата (индивидуален для каждой отдельно взятой модели), время работы аппарата. Это основные факторы, влияющие на потребление.
Читайте также: Инверторная сварка для начинающих
Среди косвенных факторов можно упомянуть состояние вашей бытовой электросети, условия, в которых производит сварка, качество кабелей и прочее. Но эти факторы влияют в наименьшей степени.
Также учитывайте, что от бытовой электросети редко можно добиться заветных 220 Вольт. В лучшем случае, розетка выдаст 200 вольт или даже меньше. Поэтому при подключении сварочного инвертора уменьшается диапазон сварочного тока, с которым можно работать.
Из-за этого порой сложно просчитать потребление. Особенно, если аппарат мощный. Если ваш аппарат рассчитан на работу от 150 до 250 Вольт, то расчеты будут более точными. Поскольку мощность аппарата в целом сопоставима с мощностью, бытовой электросети.
Выше вы узнали, что потребляемый токзависит от многих факторов. Среди них мы указали продолжительность работы аппарата. С этой характеристикой не все так просто. Она является одной из важнейших, поскольку показывает, сколько аппарат способен непрерывно работать. Зачастую, у инверторов равное время работы и отдыха. Т.е., время сварки примерно равно времени, необходимого для остывания аппарата. Например, сварка 3 минуты и отдых тоже 3 минуты.Запомните эту характеристику для вашего аппарата. Она вам понадобится при дальнейших расчетах.
Чем больше разница между работой и отдыхом в сторону работы, тем выше потребление. Это тоже нужно учитывать. Теперь давайте перейдем от слов к делу и рассчитаем потребляемую мощность сварочного аппарата.
Расчет потребления
Чтобы узнать, сколько потребляет сварочный аппарат инверторного типа, внимательно прочтите инструкцию к вашему аппарату. Или найдите другой источник, где можно узнать технические характеристики вашей модели. Из ТХ вы узнаете все необходимые исходные данные.
Итак, для вычислений нам нужно знать коэффициент мощности, максимальное значение силы тока, максимальное напряжение сварочной дуги, КПД аппарата и время работы аппарата (этот параметр пригодится нам позже). Считать будем по следующей формуле:
Макс. зн. тока х макс. зн. напр. / КПД = потребляемая мощн. (во вр. сварки)
Коэффициент мощности схож у большинства домашних инверторов и составляет 0,6. Просто запомните это число и используйте в своих расчетах.
Максимальное значение тока будет 160 А, в качестве примера. Вы должны вписать значение из своих технических характеристик.
Пусть максимальное напряжение дуги будет 25 В. Впишите свое значение.
Пусть КПД нашего аппарата равняется 0,90.
А время работы составляет 60% от 100% сварочных работ (3 минуты работы и 2 минуты отдыха).
Теперь проводим расчет электроэнергии, которую потребляет наш сварочный инвертор. 160 А х 25 В / 0,90 = 4445 Ватт. Это примерно 4,4 кВт. Учитывайте, что это мощность инвертора, потребляемая только во время работы.
А ведь сварка не всегда ведется беспрерывно. Порой необходимо заменять электроды, поменять силу сварочного тока или подготовить следующие детали. Поэтому наш расчет недостаточно точный. Чтобы решить эту проблему нам понадобится время работы аппарата. Выше мы писали, что для нашего аппарата оно составляет 60%. Теперь умножьте 4,4 на 0,6 и получите более точную цифру. В нашем случае 4,4 х 0,6 = 2,7 кВт. Полученный результат — это средняя мощность инвертора, которую он потребляет за все время сварочных работ, с учетом пауз.
Еще раз повторяем, что эти расчеты производились с учетом наших характеристик, который мы выбрали в качестве примера. Вам нужно подставить свои значения, если они отличаются от описанных выше.
Вот и все. Выполнив несложные расчеты можно легко узнать, сколько кВт потребляет инверторная сварка и сможете ли вы обеспечить себе комфортные условия для работы. Мы не упомянули расчет потребления при сварке полуавтоматом. Поскольку потребляемая мощность полуавтомата — это тема для отдельной статьи. Скажем лишь, что этот показатель будет выше процентов на 20 в сравнении с инверторной сваркой.
Вместо заключения
Вот и все, что вам нужно знать. Мы постарались подробно описать все нюансы и особенности, чтобы вы в полной мере понимали, сможете ли оплачивать счета за электричество. Если вы не уверены в правильности своих расчетов или просто беспокоитесь о большом расходе электроэнергии, то лучше приобретите аппарат малой мощности, с его помощью вы сможете выполнить большинство мелких домашних сварочных работ, при этом не разоритесь. Мощность потребления у таких аппаратов незначительна и при этом позволяет сварить теплицу или отремонтировать небольшие металлические детали.
Похожие публикации
Потребляемая мощность сварочного инвертора
индустрия »
Электротехника »
Сварочные аппараты »
Сварочный инвертор
Тема сварочных инверторов стала популярной с появлением бытовых вариантов сварочных агрегатов на рынке. Мощность сварочного инвертора для использования в домашнем
Мощные сварочные выпрямители инверторного типа существуют наравне со своими малыми коллегами. Их редко можно увидеть в магазинах, поскольку основной спрос на мощные устройства распространяется на предприятия с развитым сварочным производством.
Потребляемая мощность сварочного инвертора для автоматической и полуавтоматической сварки может превышать 22 кВт (что соответствует току в 100А). Никакая домашняя сеть не потянет сварочный инвертор с током потребления выше 20А без существенного снижения стандарта пожарной безопасности. Не стоит увлекаться слишком малым аппаратом, как не следует иметь высокий запас мощности, ведь за него придется сильно доплатить. Цена на инверторы очень пропорционально увеличивается с возрастанием количественных характеристик.
От автора: реально, из личного опыта, мой сварочный инвертор мощностью 10кВт без проблем позволил сварить во дворе арку для винограда и мощный навес для машины рядом с гаражом.
Сварочный ток составлял 90-100А, инвертор рассчитан на 160А, запас мощности позволил не заметить перегревание аппарата, правда сварка шла не на скорость, подготовительные работы давали достаточно длинные паузы по времени. Сварка производилась электродами 3,2мм. Просадки напряжения при напряжении в сети 224-226в составляли всего 5-6В. Контроль напряжения производился по показаниям встроенного прибора защиты по напряжению сети. Более мощное устройство считаю для дома нецелесообразным. За три года сварка использовалась только в летний период по несколько раз за сезон, поэтому насчет ресурса работы я не заостряю внимание.
Читайте также
- Работа сварочного инвертора, как варить сварочным инвертором
Несколько детальных замечаний о работе сварочным инвертором и о том, как осуществлять варку с помощью данного аппарата. …
- Сварочный инвертор как выбрать
Небольшая, но очень важная инструкция, о том как выбирать сварочные инверторы, а так-же о чем необходимо помнить выбирая данный аппарат, вы узнаете .
.. - Инвертор сварочный полуавтомат
Один из самых сложных в устройстве инструментов для сварки, полуавтомат инвертор обычно используется для сварки в защитной среде. …
..Потребляемая мощность 1-фазного сварочного аппарата
by Rashal A
В этой статье мы хотим поделиться всеми подробностями о энергопотреблении 1-фазного сварочного аппарата. После этой статьи вы узнаете все о потребляемой мощности сварочного аппарата.
Распределение электроэнергии осуществляется через трехфазную сеть. который генерируется, передается и распределяется. Как правило, однофазное питание используется в домах и небольших зданиях. В большинстве случаев вы обнаружите, что трехфазное питание предпочтительнее однофазного.
Трехфазные сварочные аппараты более эффективны, чем однофазные. Но почему так, и чем трехфазное питание отличается от однофазного?
Прочитайте, чтобы узнать больше о потребляемой мощности однофазного сварочного аппарата и потребляемой мощности трехфазного сварочного аппарата.
3-фазное питание по сравнению с 1-фазным питаниемСуществует значительная разница между стабильностью подачи трехфазного и однофазного питания. Однофазные источники питания не обеспечивают такой стабильности, как трехфазные источники питания. Обеспечение питания по трем фазам является постоянной, устойчивой операцией.
Трехфазный источник питания более эффективен по сравнению с однофазным источником питания. Трехфазные источники питания могут передавать в три раза больше энергии, чем однофазные источники питания.
Но им нужен только еще один провод (три вместо двух). За счет этого трехфазные блоки питания, будь у них три провода или четыре. Используйте меньше материала проводника для данного количества электроэнергии.
Тогда делайте однофазные блоки питания.
Зная выходное напряжение и ток любого сварочного аппарата, можно легко рассчитать его номинальную мощность.
Это киловатт-час или киловаттная единица, определяющая фактическую потребляемую мощность устройства.
Если у вас есть сварочный аппарат с выходным током 140 А при напряжении 22 В и КПД аппарата 0,87. Тогда номинальная мощность сварочного аппарата равна
1 Мощность (кВт) = (Выходная мощность В X Выходной ток) / КПД
2 Мощность (кВт) = (22X 140) / 0,89
3 Мощность (кВт) = 3,540 кВт.
Следовательно, номинальная выходная мощность сварочного аппарата составляет 3,540 кВт.
Эти знания можно использовать для расчета потребляемой мощности сварочных аппаратов.
Используя свой сварочный аппарат, вы должны умножить мощность сварочного аппарата на количество часов его работы. для расчета потребляемой мощности.
Например, если мы используем тот же сварочный утюг в течение 2 часов сварки, то потребляемая мощность составит 3,540 кВт X 2 часа, 7,08 кВтч.
Сколько энергии может потреблять 1-фазный сварочный аппаратСварочный аппарат с потребляемой мощностью 200 ампер потребляет следующую электроэнергию. 120 вольт максимум 120 ампер при рабочем цикле 35% или 2880 Вт. При работе от 240 вольт 200А при рабочем цикле 35% или 5280 Вт.
Максимальное количество электроэнергии, которое может «использовать» сварщик при ПВ 35%, составляет 1,85 кВт. Из-за 35% рабочего цикла машины. вы не можете подняться выше. Но если у вас более высокий рабочий цикл, это увеличит энергопотребление. Затем в этой статье появился расчет энергопотребления 1-фазного сварочного аппарата и 3-фазного энергопотребления. Электрические машины обычно маркируются номинальной мощностью, а также напряжением и силой тока.
Как снизить энергопотребление однофазного сварочного аппарата Инверторная технология позволяет снизить энергопотребление сварочного аппарата.
Запустите дугу и задайте расширенные выходные параметры и источники сварочного тока на основе инвертора, чтобы предоставить сварщикам портативные и легкие решения для сварки. Без этого нельзя экономить электроэнергию при сварке.
Экономия энергии в настоящее время является одной из самых приоритетных задач. Глобальные экологические проблемы частично ответственны за нехватку энергоресурсов и рост стоимости их добычи. Для экономии энергии необходимо использовать инновационные решения для эффективного использования энергоресурсов. По сути, они должны быть экономически жизнеспособными, экологически безопасными и социально приемлемыми. В целях экономии энергии основное внимание уделяется потреблению электроэнергии.
Мощность однофазного сварочного аппарата Роль современных энергосберегающих технологий в повышении энергоэффективности в производственной сфере велика. Кроме того, хорошо известно, что на промышленных предприятиях имеется множество устройств, при эксплуатации которых возникают большие потери.
В процессе сварки, основанной на ручной дуговой сварке. Применительно к сварочным выпрямителям в этой статье основное внимание уделяется энергосбережению. Он обеспечивает высокое качество сварки и дешев. Их производят ведущие сварочные компании. Несмотря на это, они не очень эффективны.
Подробнее: Обзор сварочного аппарата Century FC 90
Существует два способа повышения энергоэффективности сварочных работ.
В качестве первого шага специальное электронное устройство может заменить балластный реостат сварочного оборудования. Регулирование сварочного тока и повышение эффективности. К сожалению, это решение удорожает сварочный аппарат. Итак, необходимо оценить экономический эффект от замены.
Второй метод заключается в использовании специальной схемы, известной как двухмостовой выпрямитель. Увеличьте эффективность выпрямителя, используя вместо этого решение с одним мостовым выпрямителем.
Калькулятор мощности Итог Надеюсь, вы нашли ответ относительно энергопотребления однофазного сварочного аппарата.
Если вы сварщик и хотите узнать больше об однофазном сварочном аппарате, оставьте комментарий ниже. Мы расскажем обо всем, что вы хотите знать.
Ваш дом питается от однофазной сети (также известной как «1-фазная»). Цепь переменного тока состоит из двух проводов, один для питания (фазный провод) и один для нейтрали. Нейтральный провод проходит между силовыми проводами. Или, 3-фазное питание представляет собой трехпроводную цепь переменного тока, которая находится на расстоянии 120° друг от друга между каждой фазой. Основным преимуществом 3-фазного питания является постоянная мощность, поскольку 1-фазное питание имеет пики и провалы.
Однофазный сварочный аппарат потребляет 250 Вт при питании от 220 вольт. Более предпочтительно использовать 3-фазную сварочную мощность вместо одной фазы. Мы обсуждали это раньше. Но, 1 фазный сварочный аппарат и 1 фазный источник питания — это неплохо.
Источники сварочного тока Консультанты по сварочным инверторам, Источники сварочного тока, сварочные аппараты и другие системы сварки и резки
ИСТОЧНИКИ СВАРОЧНОГО ПИТАНИЯ
Напа.
Рави
Arcraft Plasma Equipments (I) Pvt Ltd.
РЕЗЮМЕ
Введение в источники питания для сварки, различные типы, области применения, полезные определения, относительные преимущества и недостатки, что такое инвертор в целом, различные силовые полупроводники, используемые в инверторах, различные топологии конструкции, сварочные инверторы Arcraft и сравнение затрат.
1. ВВЕДЕНИЕ
- W пайка — это процесс соединения двух металлов. Для соединения двух металлов требуется огромное количество тепла. Это тепло создается в виде электрической дуги. Для создания этой дуги требуется источник питания.
- E ver С тех пор, как процесс сварки вошел в область машиностроения, в области источников сварочного тока постоянно происходят инновации.
- T Выбор источника сварочного тока зависит от процесса сварки.
- T здесь два типа источников сварочного тока.
1. источники питания постоянного тока.
2. источники питания постоянного напряжения. - Источник постоянного тока используется в процессах сварки MMAW и TIG.
- MMAW означает ручную дуговую сварку металлическим электродом.
- TIG означает сварку вольфрамовым электродом в среде инертного газа.
- Источник постоянного напряжения используется в процессах сварки MIG/MAG и SUBARC.
1.MIG означает сварку металлов в среде инертного газа.
2.MAG означает сварку металлов в активном газе.
3. SUBARC означает дуговую сварку под флюсом. - O В нашем обсуждении будут рассмотрены источники питания, которые используются в процессах сварки MMAW и TIG
- Мы можем понять, что сварку можно проводить с помощью
1. Источник питания переменного тока.
2. Источник питания постоянного тока. - Ниже приведены типы источников сварочного тока, которые можно различать по параметрам, основанным на значениях.
Источник питания переменного тока. 2. РАЗЛИЧНЫЕ ТИПЫ ИСТОЧНИКОВ СВАРОЧНОГО ПИТАНИЯ.

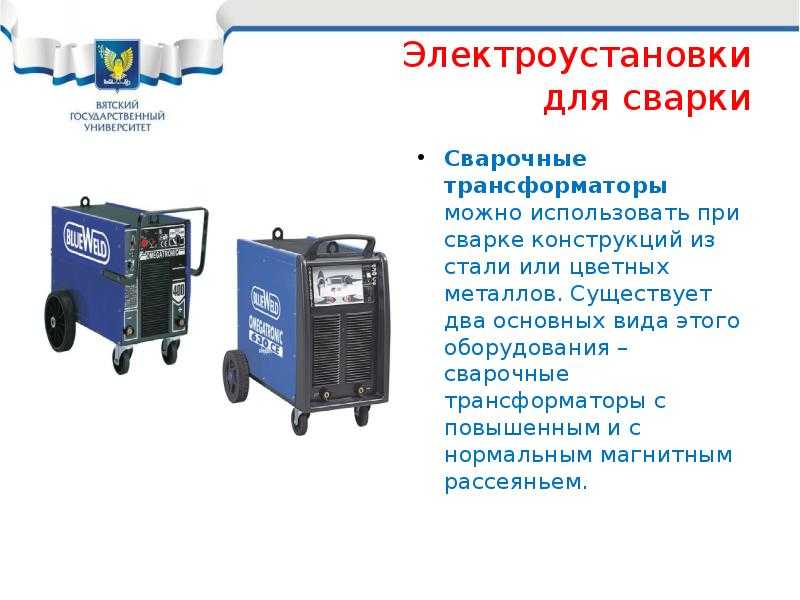

2.А. Источники питания переменного тока
A1.Сварочный трансформатор постоянного тока.
A2. Трансформатор сварочный переменного тока (шунтового магнитного типа).
а) Движущийся утюг
б) Подвижная катушка
2.Б. Источники питания постоянного тока.
B1.Источник сварочного тока преобразовательного типа (сварочный выпрямитель).
B2. Тиристорный сварочный выпрямитель.
B3.
B4. Инверторный источник сварочного тока.
Источник сварочного тока на базе прерывателя.3. НЕКОТОРЫЕ ПОЛЕЗНЫЕ ОПРЕДЕЛЕНИЯ
1. Коэффициент мощности: отношение активной мощности к сумме активной и реактивной мощности. Следует отметить, что это векторная сумма, а не алгебраическая сумма.
3. Вход кВА, одна фаза: входное напряжение X входной ток
2. Входная кВА: это произведение приложенного напряжения и тока, потребляемого от входного источника питания.
4. Вход кВА, три фазы: %3 X Входное напряжение X Входной ток
5. Входная мощность: %3 X входное напряжение X входной ток X коэффициент мощности
6. Выходная мощность: выходное напряжение X выходной ток
7. Выходная мощность: Входная мощность X КПД
8.
9. Напряжение нагрузки: это напряжение, доступное на выходных клеммах источника сварочного тока во время сварки, выраженное в вольтах.
10. Сварочный ток: это ток, потребляемый от источника сварочного тока, указанный в амперах.
11. Входной ток без нагрузки: это ток, потребляемый от входного источника питания, когда сварка не выполняется.12. Скорость осаждения: это вес материала, осажденного в единицу времени, выраженный в кг/час или кг/мин, при заданном наборе условий. Это также зависит от источника питания. Он снижается из-за брызг и дыма. В типичном испытании оно увеличивается примерно на 15–20 % при использовании сварочных инверторов.
13. Скорость плавления/выгорания: это скорость, с которой электрод определенного размера плавится при заданном токе и выражается в см/мин.
Напряжение холостого хода: это напряжение на выходных клеммах источника сварочного тока, когда сварка не выполняется.
Он быстро увеличивается по мере увеличения тока специально для электродов малого диаметра.4. ОБСУЖДЕНИЕ РАЗЛИЧНЫХ ТИПОВ
4.А1. Сварочный трансформатор постоянного тока.
Преимущества:
1.Очень низкие первоначальные инвестиции
2.Простой в использовании и обслуживании.
Недостатки:
1. Очень высокий ток без нагрузки.
2. Нет контроля тока. Ток фиксированный, также зависит от электрода и входного напряжения.
3. Очень неэффективно.
4.Очень низкий коэффициент мощности.
5. Из-за 1 и 2 потребляет очень большой ток от электроустановки. (см. таблицу).
6. Из-за 3 высоких эксплуатационных расходов.
7. Плохое качество сварного шва.
8.
Грубая сила тока.
9.Сварка на малых токах вообще невозможна.
10. Громоздкое оборудование, поэтому занимает большую площадь.
12. Сварка TIG/аргон невозможна.
13. Сварка цветных металлов невозможна.
14. Более низкая скорость осаждения и эффективность осаждения.
4.А2. Сварочный трансформатор переменного тока (шунтового магнитного типа).
| Подвижное ядро или Движущийся утюг |
Преимущества:
1.Очень низкие первоначальные инвестиции
2. Простота использования и обслуживания
Недостатки:
1. Очень высокий ток без нагрузки.
2. Очень неэффективно.
3.Очень низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет очень большой ток от электроустановки. (см. таблицу).
5. Из-за 3 высоких эксплуатационных расходов.
6. Плохое качество сварного шва.
7. Лучший контроль тока по сравнению с предыдущим типом, но неудовлетворительный.
8. Громоздкое оборудование, поэтому занимает большую площадь.
9. TIG/аргонная сварка невозможна.
10.Сварка на малых токах невозможна.
11. Плохая скорость осаждения и эффективность
4.В2. Тиристорный сварочный выпрямитель.
Преимущества:
1. Умеренные начальные инвестиции
2.Простой в использовании.
3. Умеренные навыки, необходимые для обслуживания оборудования.
Недостатки:
1. Высокий ток без нагрузки.
2. Эффективность лучше, чем в предыдущих случаях, но не высокая.
3. Низкий коэффициент мощности.
4. Из-за 1 и 2 потребляет большой ток от электроустановки.
5. Из-за 3 высоких эксплуатационных расходов.
6. Низкая скорость управления.
7. Лучшее качество сварного шва по сравнению с предыдущими типами.
8. Лучший контроль тока по сравнению с предыдущими типами.
9. Громоздкое оборудование, следовательно, занимает большую площадь.
10. Плохая переносимость.
11. Средняя скорость осаждения и эффективность.
5. ЧТО ТАКОЕ ИНВЕРТОР?
Инвертор, используемый в сварочном приложении, работает, как показано ниже.
- Переменный ток Линейное напряжение подается на вход сварочного оборудования.
- Он соответствующим образом отфильтрован и выпрямлен.
- Это выпрямленное напряжение фильтруется, чтобы сделать его чистым постоянным током.
- Это постоянное напряжение подается на вход коммутационного устройства через высокочастотный силовой трансформатор.
- Поскольку эта частота переключения очень высока, размер этого трансформатора становится очень маленьким по сравнению с его аналогами.
- Выход трансформатора соответственно понижен.
- Это пониженное переменное напряжение снова выпрямляется с помощью диодов с быстрым восстановлением.
- Этот выход используется для сварки.
- Используются подходящие средства контроля и методы обратной связи.
6. ХАРАКТЕРИСТИКИ СИЛОВЫХ ПОЛУПРОВОДНИКОВЫХ УСТРОЙСТВ, ИСПОЛЬЗУЕМЫХ В ИНВЕРТОРАХ
6a.
Тиристоры / SCR (кремниевые выпрямители)
- Доступны устройства очень большой емкости, которые очень прочны.
- Очень низкая рабочая частота, которая находится в пределах звукового диапазона.
- Привод ворот прост и эффективен.
- Отсюда большие размеры и вес оборудования.
- Так как рабочая частота попадает в звуковой диапазон, сварка очень шумная.
- Так как коммутация принудительная, большое и большее количество компонентов.
- Скорость регулирования тока низкая, поэтому очень низкий сварочный ток невозможен.
- Большие начальные импульсные токи.
- Большое количество брызг и дыма. Плохое качество сварки.
- Большой внутренний нагрев из-за большого циркулирующего тока.
6б. BJT (транзисторы с биполярным переходом)
- Все вышеперечисленные недостатки устранены, но требует громоздкого и неэффективного базового привода, который сложен и не подходит для больших мощностей.
- Мощные транзисторы чрезвычайно дороги.
- Поскольку технология IGBT и MOSFET совершенствуется, для этих устройств в сварочном применении нет места.
6с. МОП-транзисторы (полупроводниковые полевые транзисторы на основе оксидов металлов)
- В данном устройстве основание заменено калиткой.
Привод ворот прост и чрезвычайно эффективен.
Очень высокая скорость переключения, и, следовательно, размеры трансформатора становятся небольшими.
Возможна работа до 100 кГц. - При больших рабочих циклах и более высоких мощностях размер сердечника трансформатора должен быть выбран соответствующим образом, чтобы соответствовать соответствующему размеру медного проводника.
- Устройства большой емкости не пользуются популярностью из-за их стоимости и доступности.
- Следовательно, используется в источниках питания малой и средней мощности.
6д. БТИЗ (биполярные транзисторы с изолированным затвором).
- Это комбинация BJT и MOSFET.
- Очень простой и эффективный привод ворот.
- Устройства большой емкости доступны по разумной цене.
- Сокращает время сборки и обслуживания.
Возможна работа значительно выше звукового диапазона и, следовательно, бесшумная работа. - Доступно только устройство для источников питания большой мощности. Потери мощности сравнимы с полевыми МОП-транзисторами при малой мощности и меньше при средней и большей мощности.
- Таким образом, можно применять концепции проектирования строительных блоков.
7. КОНСТРУКТИВНЫЕ ТОПОЛОГИИ.
а. Резонансные источники питания.
б. Источник питания ШИМ.
7.а. Резонансные источники питания несут в себе недостаток большого циркулирующего тока, громоздкости из-за коммутационных цепей. Следовательно, они менее эффективны. Они предлагают меньшую полосу пропускания управления и, следовательно, большие изменения тока невозможны. Они производят меньше электромагнитных помех. Следовательно, они относятся к старому поколению сварочных аппаратов. Они используются на очень высоких частотах, обычно от 400 кГц до 1000 кГц, в области связи, где электромагнитные помехи вызывают серьезную озабоченность.7.б. Источники питания PWM — это выбор дня, поскольку они обеспечивают крупное и быстрое управление. Проблема электромагнитных помех соответствующим образом уменьшается с помощью фильтров. Они обеспечивают широкий контроль тока, обычно от 3 до 400 А, что является очень широким диапазоном. Они предоставляют прекрасную возможность включить больше функций.
(широтно-импульсная модуляция)
Скорость коррекции исключительно выгодна для контроля скачков тока, что необходимо при сварке TIG. Метод ШИМ обеспечивает плавное регулирование тока короткого замыкания, очень хорошую способность повторного зажигания дуги. И, следовательно, это новейший и лучший выбор для сварки.7. ЧЕМ ОБОРУДОВАНИЕ САМОЛЕТА ЛУЧШЕ ДРУГОГО?
1. Предназначен для более широких колебаний входного напряжения.
2.Рассчитан на более широкие колебания температуры окружающей среды.
3. Защита от пониженного напряжения, перенапряжения, однофазного включения и перегрева.
4. Предоставляется столько функций, сколько требуется по выбору клиента.
5.Всплеск тока отсутствует, запускается от установленного значения тока.
6.Очень большой выбор моделей.
7.Проверено на качество.
8. Оригинальный дизайн и простота обслуживания.
9. Обученный персонал для оказания услуг на пороге вашего дома.
10.Очень малое время простоя, так как все запасные части легко доступны.
11. За счет высокой рабочей частоты инвертора очень низкая пульсация, благодаря чему сварочный ток ровный и стабильный. Получается отличное качество сварки.
12. Равномерный сварной шов, низкий уровень разбрызгивания и меньшее выделение дыма.
13.Очень высокая скорость осаждения и эффективность.
14. Новейшая технология ШИМ с использованием IGBT.
СРАВНЕНИЕ
- Допустим, используется электрод для дуговой сварки диаметром 4 мм
- Требуется сварочный ток 160 А при напряжении около 24 В
- Выходная мощность = 160 A X 24 В = 3840 Вт или 3,840 кВт
- Входное напряжение составляет 230 В переменного тока в случае однофазного источника питания и 415 В переменного тока в случае трехфазного источника питания. При сравнении в реальных измерениях входное напряжение и выходное напряжение должны быть точно измерены.
| Параметр | Сварочный трансформатор | Сварочный выпрямитель | Сварочный инвертор |
| Ток холостого хода | от 4 до 5 А | от 4 до 5 А | от 0,3 до 0,5 А |
| Коэффициент мощности без нагрузки | 0,2 | 0,2 | 0,99 |
| Питание без нагрузки | от 400 до 500 Вт | от 400 до 500 Вт | от 50 до 100 Вт |
| Выходная мощность | 3,84 кВт | 3,84 кВт | 3,84 кВт |
| Эффективность | 0,6 | 0,6 | 0,9 |
| Входная мощность | 6,4 кВт | 6,4 кВт | 4,27 кВт |
| Входной коэффициент мощности | от 0,5 до 0,6 | 0,6 | 0,95 |
| Вход кВА | 12,8–10,66 при 230В, 1ф | 10,66 на 415В, 3 фазы | 4,5 на 415В, 3 фазы |
| Входной ток | от 55 А до 46 А | 14,8 А | 6,3 А |
| Потребляемая мощность в течение 8 часов в день | 51,2 кВтч | 51,2 кВтч | 34,16 кВтч |
| Потребляемая мощность за 250 дней в году | 12 800 кВтч | 12 800 кВтч | 8540 кВтч |
| Стоимость электроэнергии @ 5 рупий за кВтч | 64 000 рупий | 64 000 рупий | 42 700 рупий |
| Превышение стоимости по сравнению с инвертором | 21 300 рупий | 21 300 рупий | — |
| Превышение входного тока от источника питания | 48 А | 8,5 А | — |
| Экономия эксплуатационных расходов, как указано выше | — | — | 21 300 рупий |
| Экономия входного тока | — | — | 8,5–48 А |
| Экономия установленной мощности | — | — | 6,1 кВА до 11,0 кВА |
Следовательно, существует экономия в размере 21 300 рупий в год, если машина используется в течение одного года в течение 250 дней по 8 часов в день, то есть 2000 часов в год.
