Заклепки алюминиевые – какие бывают? + Видео

1 Свойства алюминиевых заклепок

Алюминиевые заклепки - это метизы, которые используются для неразрывных соединений различных деталей. Перед соединением следует убедиться в том, что материалы скрепляемых деталей подходят для скрепления метизами из алюминия.

Заклепки алюминиевые не подвержены коррозии и другим разрушительным воздействиям агрессивных сред. Кроме того, алюминий не является токсичным материалом. Они легки и дешевы, активно применяются в самолетостроении, кораблестроении, космической отрасли, на химических предприятиях и в пищевой промышленности. Однако главный недостаток крепежа из алюминия в том, что алюминий имеет более низкую прочность по сравнению с другими материалами (сталь, медь). Поэтому использовать такую заклепку необходимо только в соединениях, которые не подвержены сильным длительным механическим нагрузкам.

Заклепки алюминиевые

Рекомендуем ознакомиться

Заклепка из алюминия имеет высокие показатели пластичности, что позволяет не использовать какие-либо специальные инструменты при монтаже в домашних условиях.

Заклепка из алюминия (алюминий) может применяться при строительных работах, ремонте и изготовлении малых и средних суден (например, для лодок дюралюминиевых).

Перед тем как приобрести подобные метизы, необходимо узнать страну-производителя. Так, восточные страны и Польша изготавливают некачественные товары. В частности, при изготовлении используется 1%-й сплав из алюминия и марганца. В агрессивных средах (в воде, атмосфере) такой крепеж долго не продержится (срок службы составит 6-10 месяцев). Для того чтобы крепление было надежным и долговечным, необходимо выбрать сплав AlMg 5%-й (это чисто алюминиевый метиз).

Метизы из некачественного материала

Важно помнить, что алюминий разрушается при контакте со сталью, поэтому крепить стальные элементы такими метизами нельзя.

Для того чтобы выбрать качественный крепежный материал, необходимо проверить маркировку упаковки. Она должна содержать фразу «Изготовлены по ГОСТ 10299-80» (или по ГОСТ 10300-80, 10303-80). ГОСТ (государственный стандарт) регламентирует не только химический состав материала, но и размеры и допустимые длительные механические нагрузки на крепежный элемент. Последнее особенно важно, особенно если выполняется крепеж сложных и тяжелых конструкций (например, при монтаже вентилируемых фасадов).

Далее рассмотрим достоинства и недостатки крепежа алюминиевого.

2 Плюсы и минусы алюминиевых заклепок

Как и любые другие крепежные элементы, алюминиевые изделия имеют свои достоинства и недостатки:

Применение алюминиевых заклепок

  1. Пластичность материала позволяет быстро произвести монтаж крепления. Это существенно сэкономит время, а также позволит снизить энергозатраты. При установке некоторых видов заклепок (подробнее ниже) не требуется доступ к двум сторонам крепления в процессе монтажа.
  2. При правильном монтаже (метиз вставляется в крепежное отверстие плотно) существенно возрастает параметр прочности соединений. Это особенно важно для алюминия, поскольку он не обладает высокими прочностными характеристиками. В самолетостроении, судостроении и точном машиностроении тщательно проверяют правильность монтажа, ведь специфика этих производств требует повышенной прочности (от этого зависят жизни людей).
  3. Низкая стоимость монтажа. Это результат суммы всех достоинств алюминиевых заклепок. Цена складывается из быстроты и простоты монтажа (сокращаются рабочие нормочасы на монтаж), дешевизны алюминия и инструмента для монтажа или использования специализированных станков.
  4. Низкая стоимость самих заклепок. Обусловлена тем, что алюминий достаточно широко распространен.
  5. Недопустимо применять с агрессивными материалами (сталью, титана). В случае необходимости крепления таких материалов алюминиевыми метизами нужно изолировать поверхности для предотвращения контакта металлов. В качестве изоляционных материалов можно использовать медь, специальные резиновые подкладки (важна марка резины) и т. д.

3 Параметры для расчета крепежа

В процессе подбора крепежа учитывается ряд параметров. Главный - механическая нагрузка. Это то, какие силы в каком направлении будут воздействовать на крепеж. Далее идут параметры материалов скрепляемых элементов (химический состав, конструкция).

Правильный подбор крепежа

Следующим важным критерием является защитное покрытие метиза. Изначально заклепки из Al имеют покрытие из оцинковки, однако при необходимости возможна и дополнительная покраска. Производители красят метизы на производстве и продают уже окрашенными (наиболее часто в черный цвет). Важно не только наличие защитного покрытия, но и его толщина (по ГОСТам СССР-РФ она должна составлять от 7 мкм и выше). Другие критерии - вид заклепки (об этом ниже) и размеры крепежа. Это определяется индивидуально (по месту).

4 Виды алюминиевых метизов

Все заклепки из алюминия можно условно разделить на следующие категории:

Виды алюминиевых метизов

  1. Под молоток. Самый древний и наиболее примитивный метод крепежа, однако он остается наиболее распространенным за счет своей простоты. Таким способом создают неразъемный крепеж для различных элементов. Для того чтобы скрепить 2 детали, необходимо сделать отверстие (под диаметр метиза) в обоих элементах, вставить в отверстие метиз. Оба элемента прижимаются друг к другу, вращательными дарами молотка расплющивают конец без головки, а при необходимости придают специальным инструментам нужную форму головок. Заклепки для такого монтажа делятся на 2 категории: круглая головка, плоская потайная головка.
  2. Пистонные метизы (трубчатые). Представляют собой полый цилиндр со сквозным отверстием по длине. Не имеют шляпок, обладают худшими прочностными характеристиками, применяются для крепления пластмассы, кожи и других нетяжелых материалов. Процесс монтажа следующий: в обоих элементах делается сквозное отверстие, куда вставляется заклепка, элементы прижимаются, а заклепка расклепывается пуансонами с обеих сторон. Такой вариант не выдержит сильных механических нагрузок, кроме того, требуется доступ с 2 сторон.
  3. Закладные. Это пистонные метизы с заранее вставленным пуансоном (часто - стержень), который расплющивается при монтаже, образуя одну головку. Удобно применять в креплениях, где невозможно получить доступ к одной из сторон. В элементах делается отверстие, в него вставляют крепеж, стержень пробивает препятствие и расклепывается с 2 сторон. Главный недостаток такого типа крепления - необходимость прикладывать значительную силу на стержень.
  4. Резьбовые. Применяется при креплении тонких материалов, в которых невозможно нарезать резьбу. Такие метизы имеют резьбу внутреннюю, необходимую для создания соединения типа болтового. Применяется следующим образом: заклепка накручивается на специальный инструмент, затем вставляется в скрепляемые элементы, после чего инструмент выкручивается, метиз сжимают по длине.
  5. Вытяжные. Наиболее часто используются для крепления тонких и хрупких элементов. Состоит из заклепки в виде гильзы и пуансона. Монтируется специальным инструментом. Крепление производится так: в инструмент вставляется пуансон, затем метиз кладется в отверстие скрепляемых элементов; после плотной фиксации (для избегания смещения) элементов инструментом вытягивается стержень, который при движении сжимает крепеж по всей длине. Такой тип крепежа имеет самую высокую скорость монтажа и простую клепку.

Выбирать вид заклепок и вариант их крепежа необходимо, исходя из конкретных параметров соединения. Важно помнить, что некоторые виды метизов требуют специальных инструментов для монтажа.

Алюминиевые заклепки: какие и как

Ниже представлены выдержки из практического руководства для американских авиационных механиков по применению алюминиевых заклепок при ремонте самолетов. Начинающим это будет полезно для первого ознакомления с алюминиевыми заклепками, знатоки-профессионалы могут сравнить американскую практику с отечественной, в том числе, при ремонте алюминиевых лодок и катеров.

Алюминиевые заклепки «под молоток»

Заклепки со сплошным стержнем – заклепки под молоток – являются обычным типом заклепок, которые применяют в самолетных конструкциях. Эти заклепки являются самым старым и самым надежным из всех типов крепежа. Они также широко применяются и при строительстве и ремонте маломерных речных и морских судов, таких как моторные алюминиевые лодки и катера.

Преимуществами заклепок являются относительно низкая стоимость, а также меньшая трудоемкость по сравнению с винтами и гайками. Кроме того, для установки заклепок можно применять автоматические высокопроизводительные инструменты и оборудование.

Заклепки предназначены работать на срез, поэтому их не применяют для соединения толстых материалов или если скрепляемые материала подвергаются растягивающим нагрузкам. Дело в том, что прочность заклепок при растяжении обычно является весьма низкой по сравнению с их прочностью на срез. Чем больше общая толщина соединяемых листов, тем труднее хорошо соединить их с помощью заклепок.

Клепаные соединения в принципе не являются герметичными, если при клепке не применять специальные герметики или прокладки. Поскольку заклепки ставятся «на постоянно», то для того, чтобы их снять их высверливают, что является довольно трудной задачей.

Сущность заклепки как крепежа

До установки заклепка состоит из гладкого цилиндрического стержня с заводской головкой на одном конце. Чтобы соединить вместе два или более листов металла, заклепку помещают в отверстие диаметром немного больше, чем диаметр самой заклепки. После того, как заклепка установлена в это заранее просверленное отверстие, ее задний конец осаживают или деформирует одним из нескольких способов, от клепки ручным молотком до пневматических клепочных инструментов. В результате этих действий стержень заклепки расширяется до диаметра примерно в полтора раза больше исходного. Так образуется вторая головка заклепки, которая прочно держит вместе соединяемые материалы.

Головка алюминиевой заклепки

Сплошные заклепки могут иметь различные формы головок, однако так называемая универсальная головка и потайная головка с конусом 100° являются самыми распространенными, по крайней мере, в американских самолетных конструкциях.

Заклепки с универсальной головкой были специально разработаны для самолетостроения для замены как заклепок с обычной полукруглой головкой, так и заклепок с низкой полукруглой головкой («brazier head»).

tipy-golovok-zaklepok

Рисунок 1 – Головки американских алюминиевых заклепок

Угол потайной головки может меняться от 60° до 120°, но угол 100° был принят как стандартный, так как такая головка с одной стороны, обеспечивает необходимую прочность (на разрыв и срез), а, с другой, минимально выступает из поверхности конструкции. Эту заклепку применяют там, где требуется аэродинамическая гладкость поверхности, например, на высокоскоростных самолетах.

Алюминиевые сплавы для заклепок

Обычно алюминиевые заклепки изготавливают из таких алюминиевых сплавов, как 2017-Т4, 2024-Т4, 2117-Т4, 7050 и 5056.

Отечественным аналогом сплава 2017 является сплав Д1, сплава 2024 – сплав Д16, сплава 2117 – сплав Д18. Алюминиевый сплав 5056 не имеет полного аналога, но близок сплаву АМг5. Алюминиевый сплав 7050 также имеет полного аналога, но относится к сплавам типа В94.

Для ремонта самолетов наиболее часто применяют заклепки из алюминиевого сплава 2117 (отечественный аналог – сплав Д18), так их можно устанавливать в состоянии поставки.

Некоторые «заклепочные» алюминиевые сплавы, например 2024-Т4 (Д16) являются слишком твердыми, чтобы применять их прямо в состоянии поставки, и должны подвергаться закалке перед тем, как их  устанавливать. Закалка заключается в нагреве до температуры около 500 °С и охлаждение в воде. Эти заклепки применяют в так называемом свежезакаленном состоянии. Поэтому обычно эти заклепки закаливают и хранят в холодильнике, чтобы задержать их упрочнение старением. Их достают из холодильника непосредственно перед установкой. Все это создает неудобства для производства и поэтому большинство заклепок из сплава 2024 заменили на заклепки из сплава 7050, которые можно устанавливать прямо в состоянии поставки.

Размеры алюминиевых заклепок

Тип головки, размер и прочность при выборе заклепки зависит от таких факторов, как вид нагрузок, которые воздействуют в месте заклепки, типа и толщины материала, который склепывают и расположение заклепки в самолете. Заклепки с потайной головкой применяют там, где требуется аэродинамическая гладкость поверхности. Универсальные головки могут применяться в большинстве других мест.

Размер (или диаметр) заклепки выбирают в соответствии с общей толщиной склепываемых листов. Если слишком толстую заклепку применить к тонкому материалу, то усилие, которое возникает при установке заклепки, приведет к нежелательному вспучиванию вокруг головки заклепки. С другой стороны, если слишком маленькую заклепку применить для толстого материала, то ее прочность на срез будет недостаточной, чтобы нести нагрузку в месте этого соединения.

Общим правилом при выборе диаметра заклепки является следующее: диаметр заклепки должен быть, по крайней мере, в 2,5-3 раза больше толщины самого толстого из соединяемых листов. При ремонте самолетов наиболее часто применяют заклепки диаметром от 2,5 до 9,5 мм (от 3/32 до 3/8 дюйма). Заклепки диаметром меньше 2,5 мм никогда не применяют для конструкционных элементов, которые несут нагрузку.

Другим способом определения размеров заклепок, который можно применять, является такой: умножить толщину обшивки на 3 и взять следующие по размеру заклепки. Например, если толщина обшивки составляет 1,0 мм, то 1,0×3=3,0 мм. Поэтому нужно брать заклепку со следующим после 3,0 мм диаметром, то есть 3,2 мм.

Как правило, применяют заклепки из того же или близкого алюминиевого сплава, что и у материала, который будут склепывать. Например, применяют заклепки из сплавов 1100 (АД) и 3003 (АМц) для деталей из сплавов 1100 и 3003 и заклепки из сплава 2117 (Д18) для деталей из сплавов 2017 (Д1) и 2024 (Д16).

Контроль качества установки заклепок

Размер заклепанной головки является визуальным критерием для контроля правильной установки заклепки. Обычные требования к размерам отклепанной головки показаны на рисунке 2.

tipy-zaklepokРисунок 2 – Требования к размерам головок установленных алюминиевых заклепок (см. рисунок 4 по маркировке заклепок)

Проектирование установки алюминиевых заклепок

Установка заклепок начинается с уяснения следующих вопросов:

  • требуемое количество заклепок;
  • правильный размер и тип заклепок;
  • материал заклепок;
  • состояние материала заклепок и их прочность;
  • размер отверстий под заклепки;
  • расстояние между отверстиями;
  • расстояние между отверстиями и краем заплаты.

Все эти расстояния измеряются в диаметрах заклепки.

Длина заклепки

Чтобы определить общую длину заклепки, которую нужно установить, необходимо знать общую толщину соединяемых материалов, например, листов. Полная длина заклепки равна сумме общей толщины листов и длина стержня заклепки, которая необходима для формирования правильной головки заклепки. Эта часть длины заклепки составляет полтора диаметра заклепки (рисунок 2).

Прочность заклепки

При ремонте конструкционных элементов самолета или лодки прочность устанавливаемых заклепок имеет первоочередную важность. Если при ремонте применяются заклепки, которые имеют более низкую прочность, чем исходные, «родные», заклепки, то они должны большего диаметра, чтобы компенсировать эту «недостачу» прочности. Например, заклепки из сплава 2024-Т4 можно заменять на заклепки из сплавов 2117-Т4 или 2017-Т4 только, если при этом применяются заклепки на размер больше.

Заклепки из сплава 2117-Т4 применяют при общих ремонтных работах самолета, так как они не требуют предварительной термической обработки, являются весьма пластичными и в тоже время достаточно прочными. Кроме того, эти заклепки имеют высокую коррозионную стойкость при применении с большинством типов алюминиевых сплавов.

Прочность на срез различных заклепок

Прочность установленных американских заклепок на срез показана на рисунке 3.

prochnost-zaklepok-americaРисунок 3 – Типичные величины прочности на срез установленных заклепок
из различных алюминиевых сплавов

Американская маркировка заклепок

Прочность алюминиевой заклепки узнают по виду клейма на головке или отсутствию клейма (рисунок 4).

markirovka-zaklepok-americaРисунок 4 – Американская маркировка алюминиевых заклепок

Маркировка алюминиевых заклепок по ГОСТ 14803-85

Для сравнения на рисунке 5 приведена система маркировки алюминиевых заклепок по ГОСТ 14803-85.

markirovka-zaklepok-gostРисунок 5 – Маркировка алюминиевых заклепок по ГОСТ 14803-85

Источник: The Aviation Maintenance Technician Handbook—Airframe, 2012

Заклепки алюминиевые вытяжные размеры таблица

Данный Международный Стандарт описывает размеры, механические характеристики и применение вытяжных заклепок с открытым торцом, отрывным сердечником и выступающей головкой. Тело заклепки и сердечник изготавливаются из аустенитной нержавеющей стали (А2) c номинальным диаметром, d, от 3 мм до 5 мм.

Последующие нормативные документы содержат постановления, которые, включая ссылки в этом тексе, составляют постановления Международного Стандарта. Для приведенных в этих публикациях датированных ссылок не применяются последующие поправки и пересмотры. Однако, стороны по соглашениям, основанным на этом Международном стандарте, способствуют исследованию возможности применения наиболее свежих изданий нормативных документов, указанных ниже. Для недатированных ссылок последнее издание нормативного документа направленного к применению. Члены ISO и IEC утверждают списки действующих Международных Стандартов.

ИСО 3269:2000 Крепеж, приемочный контроль.

ИСО 3506-1:1997, Свойства механические крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки

ИСО 14588:2000, Заклепки вытяжные – терминология и определения

ИСО 14589:2000, Заклепки вытяжные – механические испытания

3.1. Общее

Символы и обозначения размеров описаны в ИСО 14588.

3.2. Размеры вытяжных заклепок

См.рис 1 и таблицу 1

Рис.1 Размеры вытяжных заклепок

3.3. Диаметр отверстия в соединяемых деталях

Диаметр отверстия в соединяемых деталях (d h2 ), которые соединяются вытяжной заклепкой в Таблице 2.

Таблица 2 — Диаметр отверстия в соединяемых деталях

Размеры в миллиметрах

Несоответствие размерам, указанным в Таблице 2, может привести к трудностям в сборке и/или к уменьшению нагрузок на срез и вырыв, указанных в Таблице 3.

При необходимости, для облегчения выравнивания, только верхняя деталь может иметь отверстие больше, чем указанно в Таблице 3.

a — Увеличенный зазор отверстий

Рис. 2 — Диаметр отверстия в соединяемых деталях

В соответствии с данным Международным Стандартом, у вытяжных заклепок тело и сердечник изготавливаются из аустенитной нержавеющей стали из стали класса (А2), а механические свойства должны соответствовать указанным в пункте 5.

Спецификация материала – по усмотрения производителя.

Поверхность заклепки должна быть простой, т.е. с естественным покрытием.

Для тела вытяжной заклепки установлены два значения прочности (нижнее и верхнее). Минимальная нагрузка на срез, на вырыв и максимальная нагрузка на разрыв сердечника приводятся в таблице 3 после испытаний в соответствии с ИСО 3506-1.

Тема поста – все размеры вытяжных стальных и алюминиевых заклепок, их некоторые характеристики и области применения.

Хорошо известно, что заклепка — это широко распространенное крепежное изделие, имеющее форму цилиндра с головкой с одной стороны. Применяется всегда для создания прочного неразъемного соединения деталей после воздействия силы на другой конец цилиндрического стержня и получения второй головки путем пластической деформации.

А чем отличается от нее вытяжная заклепка (ВЗ)? Тем, что она состоит из 2-х частей — стержня и гильзы.

В момент соединения деталей заклепочник извлекает стержень и удаляет его из собственно тела заклепки. Материал изделий может быть самым разнообразным — сталь, алюминий, нержавейка, медь, комбинации этих металлов.

Использование в конструкции ВЗ стандартного буртика делает применение этого метиза универсальным.

Какие же размеры этого вида метизов существуют в продаже сегодня? Допустим, в случае с алюминиевой конструкцией (т.е. тело и стержень изделия выполнены из алюминия)?

Все размеры вытяжных алюминиевых заклепок, имеющих стандартный буртик DIN 7337

Смотрим таблицу, она полностью раскрывается при клике мышкой.

Кстати, как выбрать на прилавке именно этот тип ВЗ? Алюминиевый? Нужно смотреть на маркировку.

В общем случае (стерженек и гильза из Al) код обозначения будет такой — Al/Al.

А какие же размеры могут иметь стальные вытяжные заклепки? Т.е. в том случае, если и тело, и стержень изготовлены из стали?

Все размеры вытяжных стальных заклепок, имеющих стандартный буртик ST/ST

На этом чертеже дана расшифровка параметров.

Еще несколько слов по маркировке стальных метизов.

  • Код A2/A2 или A4/A4 означает, что изделие сделано из нержавейки.
  • Код St/St — из оцинковки.

Но зачем вообще нужно знать все или отдельные размеры стальных или алюминиевых вытяжных заклепок?

Дело, как правило, в том, что при интенсивной эксплуатации полученного соединения могут возникать значительные нагрузки на него. И заклепки могут сработать на срез или разрыв. Вот именно поэтому и подбираются их размеры под каждый индивидуальный случай.

Здесь понадобятся специальные справочники с указанием размеров ВЗ, диаметра буртика, диаметра отверстия и толщин соединяемых материалов. Нужно только найти стальной или алюминиевый вытяжной вариант.

Вытяжные заклёпки являются достаточно распространённым крепёжным материалом и широко используются во многих областях человеческой деятельности. Детали заменили собой устаревшие способы клёпки и прочно вошли в обиход.

Назначение

Вытяжные заклёпки служат для соединения листового материала и требуют наличия доступа к рабочей поверхности только с одной из сторон. В этом заключается одно из главных их отличий от традиционных «молотковых» моделей. Монтаж заклёпок производится в просверленное отверстие при помощи специального инструмента, который может быть как ручным, так и пневмоэлектрическим. Соединения, выполненные при помощи вытяжных заклёпок, являются очень прочными и долговечными. Кроме того, детали легко монтируются и отличаются высокой устойчивостью к агрессивному воздействию химических веществ, высоких температур и влажности.

Благодаря универсальности и надёжности, сфера применения вытяжных заклёпок достаточно обширна. Детали активно применяются в судо-, авиа- и машиностроении, текстильной промышленности и строительстве. При работах на объектах повышенной опасности заклёпки выступают в качестве альтернативы сварочным соединениям. Кроме того, заклёпки широко используют при ремонте частей и механизмов в труднодоступных местах и на пожароопасных объектах. Помимо соединения элементов из чёрных и цветных металлов, вытяжные заклёпки способны соединять пластик и текстиль в любых сочетаниях. Это позволяет широко использовать их в электротехнических работах и активно применять при изготовлении одежды, текстильных товаров народного потребления и резервуаров.

Преимущества и недостатки

Высокий потребительский спрос на вытяжные заклёпки обусловлен рядом неоспоримых достоинств этих метизов.

  • Простота установки обусловлена необходимостью доступа к соединению только с лицевой стороны. Это выгодно отличает данные метизы от резьбовых гаек, для монтажа которых нужен доступ с обеих сторон. Кроме того, крепления с резьбой имеют свойство со временем откручиваться и ослаблять соединение.
  • Низкая стоимость вытяжных заклёпок позволяет сформировать надёжное и долговечное крепление, не экономя при этом на материале.

  • Широкий сортамент типоразмеров значительно облегчает выбор крепёжных элементов.
  • Способность соединять разные по структуре и свойствам материалы значительно расширяет сферу применения метизов.
  • Высокая прочность и долговечность соединения. При соблюдении правил установки и бережной эксплуатации срок службы заклёпок равен, а иногда и превышает срок службы скрепляемых деталей.

К недостаткам относят необходимость предварительного засверливания, неразборность соединения и приложение существенных усилий при клепании ручным способом. Кроме того, модели имеют одноразовое предназначение и не могут использоваться повторно.

Материалы изготовления

В качестве исходного сырья для вытяжных заклёпок используют самые разнообразные материалы. Это позволяет использовать метизы практически во всех видах ремонтно-строительных работ. Для изготовления заклёпок используют ряд материалов, каждый из которых имеет свои сильные и слабые стороны и определяет место установки будущих изделий.

Алюминий

Часто используют его анодированную или лакированную модификацию. Алюминиевые заклёпки отличаются небольшим весом и низкой стоимостью, однако, по показателям прочности несколько уступают стальным моделям. Изделия используются для скрепления лёгких металлов, пластика и нашли широкое применение в электротехнике.

Нержавеющая сталь

Также используется в нескольких модификациях. Так, марка А-2 считается одной из самых устойчивых к появлению ржавчины и применяется для монтажа деталей при выполнении наружных работ. В то время как А-4 не имеет равных в устойчивости к кислотной среде и широко используется в химических отраслях.

Алюминиевые заклепки - 105 фото основных разновидностей метизов

Алюминиевые заклёпки – это широко распространённый расходный материал, применяемый для соединения листовых деталей. В ситуации, когда проведение сварочных работ не допустимо, это единственно возможное решение. Основное преимущество крепления заклёпками – ударопрочность и вибростойкость.

Краткое содержимое статьи:

Специфика данного расходника

Заклёпки алюминиевые ГОСТ – это разновидность метизов, применяемая для неразрывного крепления разных материалов. Перед тем, как использовать заклёпки, нужно проверить, подходит ли такой способ соединения для конкретных деталей.

Данный материал широко используется при создании самолётов и кораблей, а также в космическом, химическом и даже пищевом производстве.

Немаловажным моментом является выбор размера алюминиевых заклёпок. Их диаметр зависит от величины предполагаемой нагрузки, а длина – от толщины соединяемых элементов.


Достоинства и недостатки

Достоинства:

  • Алюминий – пластичный материал. Это даёт возможность быстро провести крепёж. Поэтому одними из важнейших преимуществ алюминиевых заклёпок является экономичность и низкая энергозатратность.
  • Грамотный монтаж обеспечивает высокую прочность получаемых соединений.
  • Доступность по цене.
  • Доступность по стоимости монтажа. Обеспечивается скоростью и лёгкостью его проведения, низкой ценой самого алюминия и инструмента, необходимого для проведения заклёпочных работ.
  • Стойкость к коррозии и воздействию агрессивных веществ.
  • Экологическая безопасность.
  • Низкий вес.

Недостатки:

  • Низкие прочностные характеристики самого алюминия в сравнении с медью или сталью.
  • Возможность применения лишь при отсутствии значительных по величине, продолжительных нагрузок механического характера.
  • Недопустимость использования с агрессивными материалами, такими как сталь и титан.

В ситуации соединения подобных материалов алюминиевыми заклёпками необходимо провести тщательную изоляцию поверхностей, что бы избежать контактирования между металлами. Изолятором может служить медь или резина.

Разновидности заклёпочных метизов из алюминия

Сегодня выделяют следующие виды заклёпок:


Под молоток. Несмотря на то, что это самый простой способ крепления, он до сих пор остаётся популярным именно из-за своей примитивности. Данный метод используют для неразъёмного соединения разнообразных деталей.

Его суть состоит в следующем: в обоих металлических листах проделываются отверстия диаметром равным диаметру заклёпки. Далее вставляется метиз и при помощи молотка конец без головки расплющивается, тем самым прижимая детали друг к другу. Метизы для подобного крепежа могут быть с круглой или плоской потайной головкой.

Трубчатые (пистонные). Как видно из фото алюминиевых заклёпок такого рода, они имеют полую цилиндрическую форму, шляпки отсутствуют. Еще они менее прочные. Используются для соединения пластмассовых и кожаных элементов.

Принцип действия пистонных заклёпок такой: метиз вставляется в сделанные в обеих деталях отверстия и расклёпывается при помощи пуасонов с обеих концов. К минусам данного способа относится низкая устойчивость к нагрузкам механического характера и необходимость обеспечения двухстороннего доступа.

Закладные. Это заклёпки пистонного типа, в которые заранее вставлен пуансон. При монтаже происходит его расплющивание.

Метизы такого вида удобны в ситуациях, когда затруднён доступ к одной из сторон обрабатываемых элементов. Отрицательной стороной является необходимость прикладывания больших усилий на пуансон.


Резьбовые. Это оптимальный выбор, если необходимо соединить два материала, толщина которых не позволяет нарезать в них резьбу. Заклёпка резьбового типа обладает внутренней резьбой. Ее накручивают на инструмент, потом вставляют в соединяемые детали. Далее инструмент выкручивают и сжимают заклёпку по длине.

Вытяжные. Применяются при соединении особо хрупких и тонких деталей. Вытяжные заклёпки представляют собой гильзу с пуансоном. Для их монтажа требуется специальный инструмент. Достоинствами этого метода являются быстрота установки и простота клёпки.

Помните, какие алюминиевые заклёпки выбрать, зависит от конкретных характеристик крепления. Удачи!

Фото алюминиевых заклепок

Также рекомендуем посетить:

Заклёпки алюминиевые

Заклёпка алюминиевая вытяжная со стандартным буртиком AL/AL - алюминий/ алюминий, размеры от 2.4 х 4 мм до 6.4 х 45 мм.

Материалы:

  • Тело: алюминий.
  • Стержень: алюминий.
Размеры и характеристики вытяжных алюминиевых заклёпок в мм
Размер Толщина соединяемых материалов Диаметр буртика Диаметр отверстия
2.4 x 4 1.0 - 2.0 5.0 2.5 - 2.6
2.4 x 6 1.5 - 4.0
2.4 x 8 4.0 - 6.0
2.4 x 10 6.0 - 8.0
2.4 x 12 8.0 - 10.0

3.0 x 6 1.5 - 3.5 6.5 3.1 - 3.2
3.0 x 8 3.5 - 5.5
3.0 x 10 5.5 - 7.0
3.0 x 12 7.0 - 9.0
3.0 x 14 9.0 - 11.0
3.0 x 16 11.0 - 13.0
3.0 x 18 13.0 - 15.0
3.0 x 20 15.0 - 17.0

3.2 x 6 1.5 - 3.5 6.5 3.3 - 3.4
3.2 x 8 3.5 - 5.0
3.2 x 10 5.0 - 7.0
3.2 x 12 7.0 - 9.0
3.2 x 14 9.0 - 11.0
3.2 x 16 11.0 - 13.0
3.2 x 18 13.0 - 15.0
3.2 x 20 15.0 - 17.0
3.2 x 25 17.0 - 22.0

4.0 x 6 1.5 - 3.0 8.0 4.1 - 4.2
4.0 x 8 3.0 - 5.0
4.0 x 10 5.0 - 6.5
4.0 x 12 6.5 - 8.5
4.0 x 14 8.5 - 10.5
4.0 x 16 10.5 - 12.5
4.0 x 18 12.5 - 14.5
4.0 x 20 14.5 - 16.5
4.0 x 22 16.5 - 18.0
4.0 x 25 18.0 - 21.5
4.0 x 26 18.5 - 22.5
4.0 x 28 21.5 - 24.0
4.0 x 30 21.5 - 26.0

4.8 x 6 1.0 - 3.0 9.5 4.9 - 5.0
4.8 x 8 3.0 - 4.5
4.8 x 10 4.5 - 6.0
4.8 x 12 6.0 - 8.0
4.8 x 14 8.0 - 10.0
4.8 x 16 10.0 - 12.0
4.8 x 18 12.0 - 14.0
4.8 x 20 14.0 - 16.0
4.8 x 21 15.0 - 17.0
4.8 x 22 16.0 - 18.0
4.8 x 23 16.5 - 19.0
4.8 x 24 17.0 - 20.0
4.8 x 25 18.0 - 21.0
4.8 x 28 21.0 - 23.5
4.8 x 30 23.0 - 25.0
4.8 x 32 25.0 - 27.0
4.8 x 35 25.0 - 30.0
4.8 x 40 30,0 - 35.0
4.8 x 50 40,0 - 45.0

5.0 x 6 0.5 - 2.5 9.5 5.1 - 5.2
5.0 x 8 2.5 - 4.5
5.0 x 10 4.5 - 6.0
5.0 x 12 6.0 - 8.0
5.0 x 14 8.0 - 10.0
5.0 x 16 10.0 - 12.0
5.0 x 18 12.0 - 14.0
5.0 x 21 14.0 - 17.0
5.0 x 25 17.0 - 20.0
5.0 x 27 20.0 - 23.0
5.0 x 30 23.0 - 25.0

6.0 x 8 2.0 - 4.0 12.0 6.1 - 6.2
6.0 x 10 4.0 - 6.0
6.0 x 12 6.0 - 8.0
6.0 x 14 7.0 - 9.0
6.0 x 16 9.0 - 11.0
6.0 x 18 11.0 - 13.0
6.0 x 22 13.0 - 17.0
6.0 x 26 17.0 - 20.0
6.0 x 30 20.0 - 24.0

6.4 x 8 2.0 - 4.0 13.0 6.5 - 6.6
6.4 x 10 2.0 - 5.0
6.4 x 12 4.0 - 6.0
6.4 x 14 6.0 - 8.0
6.4 x 16 8.0 - 11.0
6.4 x 18 9.0 - 13.0
6.4 x 20 11.0 - 15.0
6.4 x 22 13.0 - 16.0
6.4 x 25 15.0 - 19.0
6.4 x 26 16.0 - 20.0
6.4 x 28 17.0 - 22.0
6.4 x 30 18.0 - 24.0
6.4 x 32 22.0 - 26.0
6.4 x 35 24.0 - 30.0
6.4 x 40 30.0 - 35.0
6.4 x 45 35.0 - 40.0

Вы можете заказать и купить вытяжные алюминиевые заклёпки любых размеров по оптовым ценам.

описание и свойства, классификация и разновидности

Алюминиевые заклепкиДля крепления самых различных деталей часто применяются алюминиевые заклепки. Их большое распространение связано с тем, что не во всех случаях можно применять сварку. Главным достоинством рассматриваемого крепежного изделия можно назвать устойчивость к ударам и вибрационным нагрузкам. Существует довольно большое количество разновидностей заклепок, все они обладают своими определенными достоинствами и недостатками.

Свойства крепежных изделий

Под алюминиевыми заклепками понимают метизы, которые применяются для создания неразрывных соединений. Стоит учитывать, что подобные крепежные изделия подходят для соединения не всех материалов.

Основными свойствами, которые связаны с эксплуатационными качествами сплава, можно назвать нижеприведенные моменты:

  1. Виды заклепокВысокая пластичность металла позволяет выполнять работу в минимальные сроки. При использовании некоторых заклепок не нужно иметь доступ к двум сторонам соединяемых изделий, что существенно ускоряет монтаж. Высокая пластичность определяет также то, что работы можно провести при использовании обычных инструментов в гараже или частной мастерской.
  2. Правильный монтаж позволяет добиться надежного соединения. Однако стоит учитывать, что алюминиевые сплавы обладают относительно невысоким показателем сопротивления на разрыв. Поэтому в судостроении, самолетостроении и других сферах применения подобного крепежного изделия уделяется особое внимание качеству монтажа.
  3. Низкая стоимость самих заклепок и проводимых монтажных работ. Алюминий является одним из самых распространенных металлов в природе, а для получения сплавов могут использоваться незатратные технологии. Эта особенность существенно снижает стоимость самого изделия. Кроме этого, простота выполнения монтажных работ ускоряет процесс: для применения заклепок не требуется наличие дорогостоящего оборудования.
  4. Недопустимо использовать изделия из алюминиевого сплава с агрессивными материалами, к примеру, сталью и титаном, которые сегодня также получили широкое распространение в самых различных отраслях промышленности. Для соединения подобных металлов алюминиевыми заклепками приходится использовать подложку, которая исключает вероятность контакта сплава с поверхностью. В качестве изоляционного материала в большинстве случаев применяется медь или резина.

Кроме этого, недостатком можно назвать то, что получаемое соединение неразъемное, дальнейший демонтаж затруднителен.

Разновидности заклепок

Можно выделить несколько разновидностей заклепок:

  1. Заклепки и сфера примененияПод молоток. Этот тип заклепок применяется уже на протяжении длительного периода. За счет простоты конструкции она имеет низкую стоимость и высокую надежность. Выделяют две разновидности метиза под молоток: с круглой и плоской потайной головкой.
  2. Пистонные метизы представлены полым цилиндром со сквозным отверстием. Зачастую применяются для соединения полимеров или нетяжелых материалов по причине низкой прочности. Работа осложняется тем, что при клепке нужно иметь доступ с обеих сторон соединяемых поверхностей. Кроме этого, слишком высокая механическая нагрузка может стать причиной повреждения самого изделия.
  3. Резьбовые. Если приходится проводить соединение тонких материалов, в которых нельзя нарезать резьбу, то можно использовать резьбовые заклепки. Для использования изделия требуется специальный инструмент.
  4. Вытяжные. Заклепка алюминиевая вытяжная зачастую применяется для соединения тонких или хрупких материалов. Конструкция представлена сочетанием гильзы и пуансона. Стоит учитывать, что для применения подобного крепежного изделия требуется специальный инструмент. Процесс монтажа довольно прост, за счет чего существенно ускоряется клепка.
  5. Закладные представлены пистонными метизами с заранее вставленным пуансоном. При монтаже пуансон расплющивается, за счет чего образуется головка и происходит фиксация элемента. Основным недостатком подобного варианта исполнения можно назвать то, что нужно прикладывать существенную силу на стержень при клепке. Поэтому закладные не применяются для соединения хрупких материалов.

Выбор крепежного изделия проводится в соответствии с тем, каких параметров соединения следует достигнуть.

Вытяжной тип

Метизы вытяжного типа делятся на несколько категорий:

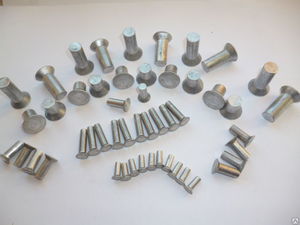

  1. Как выбрать заклепкиЗакрытого типа.
  2. Открытого типа.
  3. С высокопрочными головками.

Для получения надежного соединения зачастую используется вариант исполнения с высокопрочными головками. Они способны выдерживать довольно высокую нагрузку на разрыв и смещение. Прочность повышается за счет применения легированного алюминиевого сплава. Для соединения стальных изделий зачастую применяется метиз открытого типа.

Заклепки вытяжные стальные, алюминиевые, все размеры |

Тема поста – все размеры вытяжных стальных и алюминиевых заклепок, их некоторые характеристики и области применения.

Хорошо известно, что заклепка — это широко распространенное крепежное изделие, имеющее форму цилиндра с головкой с одной стороны. Применяется всегда для создания прочного неразъемного соединения деталей после воздействия силы на другой конец цилиндрического стержня и получения второй головки путем пластической деформации.

А чем отличается от нее вытяжная заклепка (ВЗ)? Тем, что она состоит из 2-х частей — стержня и гильзы.

В момент соединения деталей заклепочник извлекает стержень и удаляет его из собственно тела заклепки. Материал изделий может быть самым разнообразным — сталь, алюминий, нержавейка, медь, комбинации этих металлов.

Использование в конструкции ВЗ стандартного буртика делает применение этого метиза универсальным.

Все размеры вытяжных алюминиевых и стальных заклепок, аналитика-1

Какие же размеры этого вида метизов существуют в продаже сегодня? Допустим,  в случае с алюминиевой конструкцией (т.е. тело и стержень изделия выполнены из алюминия)?

Все размеры вытяжных алюминиевых заклепок,  имеющих стандартный буртик DIN 7337

Смотрим таблицу, она полностью раскрывается при клике мышкой.

Все размеры вытяжных алюминиевых и стальных заклепок, аналитика-2

Кстати, как выбрать на прилавке именно этот тип ВЗ? Алюминиевый? Нужно смотреть на маркировку.

Она должна иметь вид: AMrX. Здесь Х — процент магния в материале, ибо обычно на изготовление ВЗ идет не чистый обычный алюминий, а его сплав с элементом магний.

В общем случае (стерженек и гильза из Al) код обозначения будет такой — Al/Al.

А какие же размеры могут иметь стальные вытяжные заклепки? Т.е. в том случае, если и тело, и стержень изготовлены из стали?

Все размеры вытяжных стальных заклепок, имеющих стандартный буртик ST/ST

Все размеры вытяжных алюминиевых и стальных заклепок, аналитика-3

На этом чертеже дана расшифровка параметров.

Все размеры вытяжных алюминиевых и стальных заклепок, аналитика-4

Еще несколько слов по маркировке стальных метизов.

  • Код A2/A2 или A4/A4 означает, что изделие сделано из нержавейки.
  • Код St/St — из оцинковки.

Но зачем вообще нужно знать все или отдельные размеры стальных или алюминиевых вытяжных заклепок?

Дело, как правило, в том, что при интенсивной эксплуатации полученного соединения могут возникать значительные нагрузки на него. И заклепки могут сработать на срез или разрыв. Вот именно поэтому и подбираются их размеры под каждый индивидуальный случай.

Здесь понадобятся специальные справочники с указанием размеров ВЗ, диаметра буртика, диаметра отверстия и толщин соединяемых материалов. Нужно только найти стальной или алюминиевый вытяжной вариант.

Egor11

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
