Приточно-вытяжная вентиляция для квартиры в 2022 году

Когда монтаж принудительной приточно-вытяжной вентиляции для квартиры необходим, и почему самостоятельное вмешательство в этот процесс нежелательно? Вы будете удивлены, когда узнаете, насколько это сложно для неспециалиста.

Что такое приточно-вытяжная вентиляция?

Приточная вентиляция – конструкция, с помощью которой предусмотрено два полярных процесса – воздушный приток и отток. Принцип действия устройства основан на втягивании свежего воздуха и вытяжке загрязнённого потока. От системы зависит нормальная циркуляция воздушных масс и уровень кислорода, столь важный для человеческого здоровья.

Принудительные конструкции могут отличаться, но, как правило, включают несколько основных элементов:

1. Вентиляторы (один, вряд ли, справится с задачей очищения). Чем выше мощность этой детали, тем качественнее происходит воздухообмен.

2. Фильтрующие компоненты, отсеивающие мелкие, почти микроскопические, и более крупные частицы загрязнений (выхлопы, частицы пыли, шерсти и т.

   д.).

3. Электрический или водяной нагреватель, необходимый для подогрева воздуха в холодный период. Электрическим можно ограничиться в малогабаритном жилье, а для большого помещения понадобится водяной. Дополнительно в систему входит рекуператор, отдающий на улицу отработанный тёплый воздух, и снижающий расходы на обогрев.

4. В системе предусмотрены воздуховоды – трубы из нержавейки или сплавов алюминия, гибкие гофрированные или жёсткие в разных модификациях.

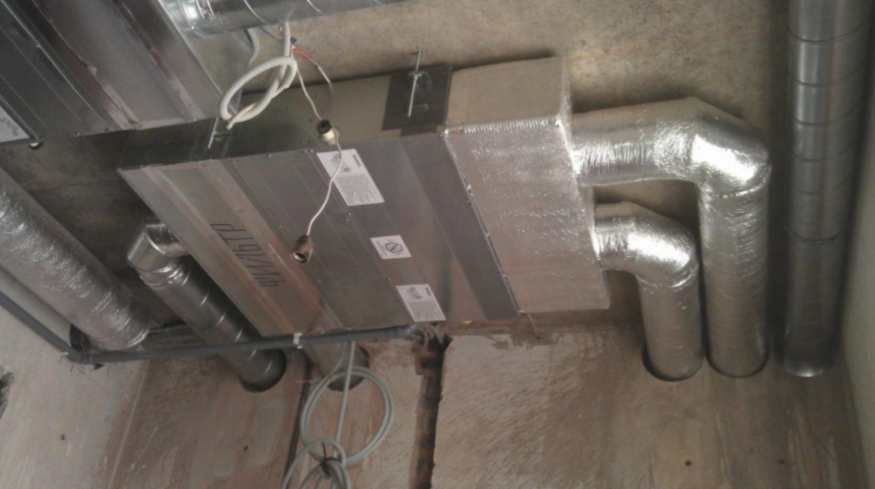

Источник: dom-i-remont.info

Некоторые сооружения оснащены вспомогательной звукоизоляцией, чтобы снизить уровень шума при работе, а также увлажнителями, осушителями, встраиваемыми озонаторами и модулями УФ-обеззараживания.

Оборудование должно включать и компоненты автоматического контроля состояния фильтров, вентиляторов, температуры нагрева, а управлять ими можно дистанционно.

Комплексный ремонт квартир под ключ

• Всё включено
  В стоимость ремонта входит всё: работы, материалы, документы.

• Без вашего участия
  После согласования проекта мы беспокоим хозяев только при сдаче ремонта.

• Цена известна заранее
  Стоимость ремонта фиксируется в договоре.

• Фиксированный срок ремонта
  Ремонт квартиры под ключ за 3,5 месяца. Срок закреплен в договоре.

Подробнее о Сделано

Приточно-вытяжные системы делятся на несколько категорий. Моноблочные и сборные модели отличаются по своим конструктивным особенностям. Местные сооружения рассчитаны на вентилирование в одном помещении, а общеобменные предусматривают равномерную подачу воздуха во все комнаты.

В быту можно использовать компактные модификации, среди которых: механические проветриватели, приточные клапаны и бризеры – исходя из мощности, они применяются для больших и малых помещений с разным количеством жильцов.

Интересный факт! Первый вентилятор был изобретён российским учёным А.А. Саблуковым в 1832 году, и работал по центробежному принципу. Изготовленные по его технологиям модели использовались не только для жилья, но и для ускорения сушки продуктов.

Когда нужно монтировать вентиляцию?

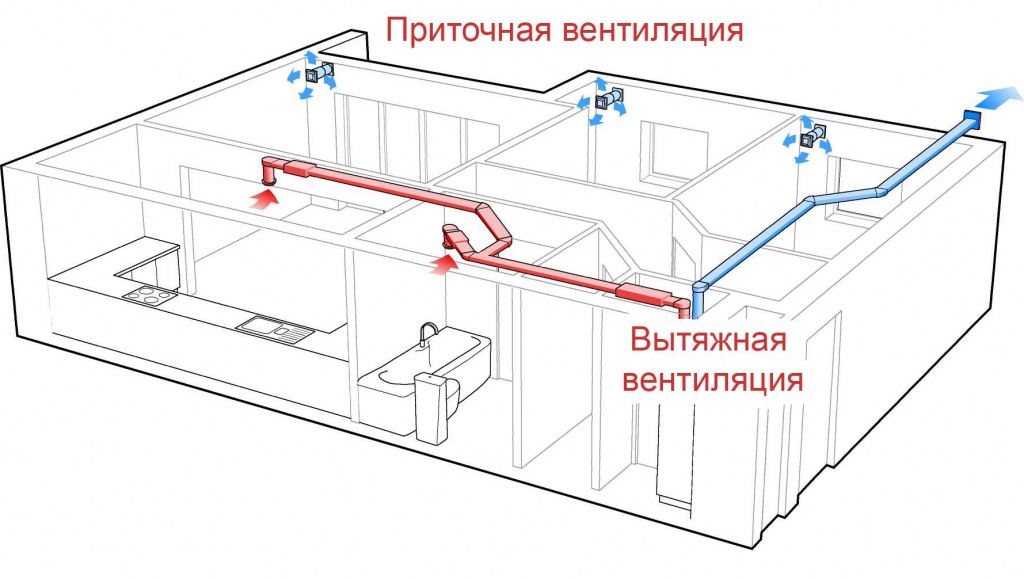

Источник: pro-karkas.ru

При естественной циркуляции чистый воздух попадает в жилище через форточки и окна, а также, когда открыта балконная дверь, а удаляется посредством специальных люков, обычно, расположенных в туалете и на кухне. Если помещение небольшое, этого, вполне, хватает для нормального воздухообмена, но для больших площадей, явно, недостаточно.

Понять, что необходим монтаж принудительной или комбинированной системы, можно по таким признакам:

• в квартире душно, и это ощущается физически;

• в ванной, санузле и на кухне наблюдается появление пятен плесени;

• в помещении чувствуется неприятный запах канализации и еды;

• летом в комнатах влажность повышена, в то время как зимой слишком сухо.

Хуже всего, что подобные факторы приводят к повышенному риску размножения патогенной микрофлоры, возникновению различных болезней, в первую очередь, связанных с дыхательной функцией.

Проблема плохого притока часто наблюдается в новых и старых типовых квартирах со стандартными инженерными коммуникациями. Но эти проекты не учитывают то, что выпускающиеся сегодня стеклопакеты из инновационных материалов обладают высокой герметичностью, а, значит, воздух в дом не поступает.

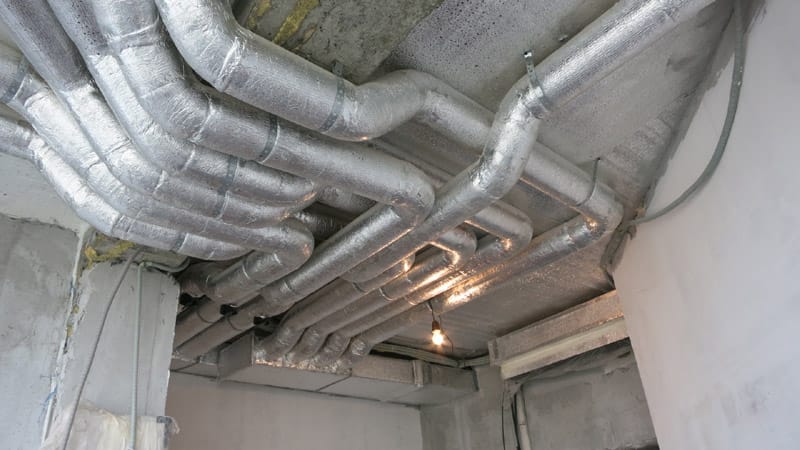

Источник: topventilyaciya.ru

Владельцам от застройщика достаются квартиры, большей частью, с естественной циркуляцией, либо с приточным клапаном, снабжённым грубой фильтрацией. То есть, строительные компании решают вопрос самым дешёвым способом, и, конечно, это не работает.

Потому что:

1. Стеновой приточный клапан, по сути, представляет собой отверстие в раме или оконной створке.

2. В устройстве нет вентилятора, и воздух подаётся лишь за счёт разницы давлений между улицей и комнатой.

3. Без продуктивно работающей вытяжки воздух поступать не будет.

4. Клапан и аналогичные проветриватели имеют обыкновение промерзать, так как входящие массы не прогреваются.

5. Конструкция рассчитана, максимум, на одного жильца. При этом огромных щелей в стенах, какие наблюдались в советских домах, уже нет, и из-за этого в комнатах нечем дышать.

Такие ситуации важно предотвращать, а в новостройках – серьёзно подходить к приёмке квартиры. Можно порекомендовать проверить вентлюки с помощью зажигалки и обычного бумажного листа. Если при подношении огня бумага прилипает, значит, есть тяга. Также следует убедиться, чтобы вокруг отверстий не было другой перфорации. Таким способом нужно проверить кухню и санузел, если он раздельный, побывать в ванной и туалете. Одновременно с этим, не помешает свериться с проектной документацией, чтобы не пропустить ни один объект.

В случаях, когда приёмка уже произошла, и присутствуют проблемы, установка принудительной приточно-вытяжной вентиляции для квартиры обязательна.

Вам нужен ремонт?

Мы отремонтировали уже больше 500 квартир, с удовольствием поможем и вам

Узнать стоимость ремонта

Стоит ли монтировать вентиляцию самостоятельно?

Вентиляция своими силами выполнима, но это сложная задача, требующая опыта и умения составить грамотный проект, а также, работать с инструментами.

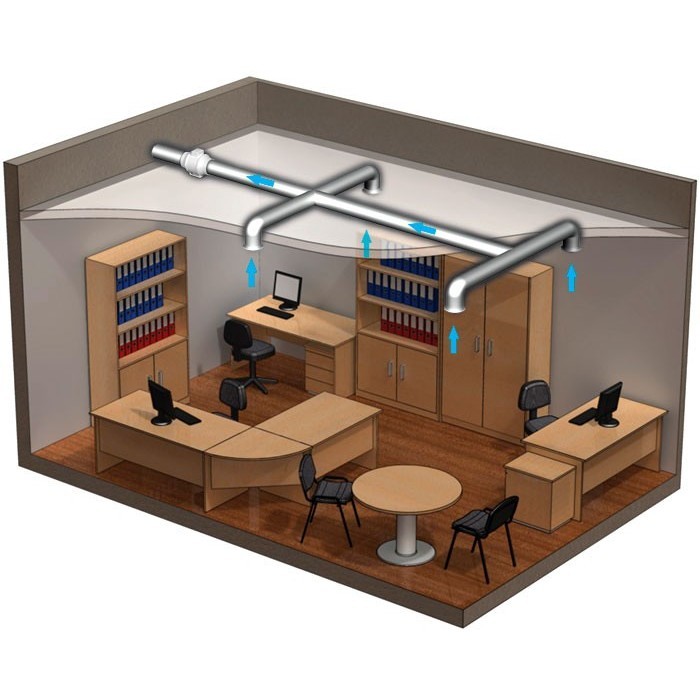

Источник: tecsound-voronezh.ru

Главное, всё правильно рассчитать – для этого нужно знать технические параметры, включающие:

• Диаметр труб – вентканалы должны быть прямоугольными (с пропорциями 3:1). Это позволит избежать уменьшения высоты помещения и снизить шум воздушного потока.

• Длина воздуховодов – она не должна быть слишком большой.

• Мощность вентиляторов – влияет на производительность оборудования.

• Вычислив длину и диаметр вентканалов и общую площадь комнат, можно выбрать оборудование, согласно его мощности.

Необходимо, чтобы система обновляла общий воздушный объём квартиры примерно за 30-40 мин, минимальное допущение – 2 часа.

Проводя работы самостоятельно, нужно знать правила установки:

1. Вход воздушных масс находится в нижней части квартиры;

2. Расходиться он должен по трубам, расположенным в пространстве потолка.

3. Расположение притока ориентировано от спален и гостиной к кухне и санузлу.

4. Вытяжные решётки не размещаются около отопительных приборов.

5. Выход монтируется в верхней части стен.

После этого владельцу предстоит сборка вентканалов для каждой комнаты из металлических труб, гофры или поливинилхлорида, их сборка и надёжная герметизация стыков, установка клапана и заборника.

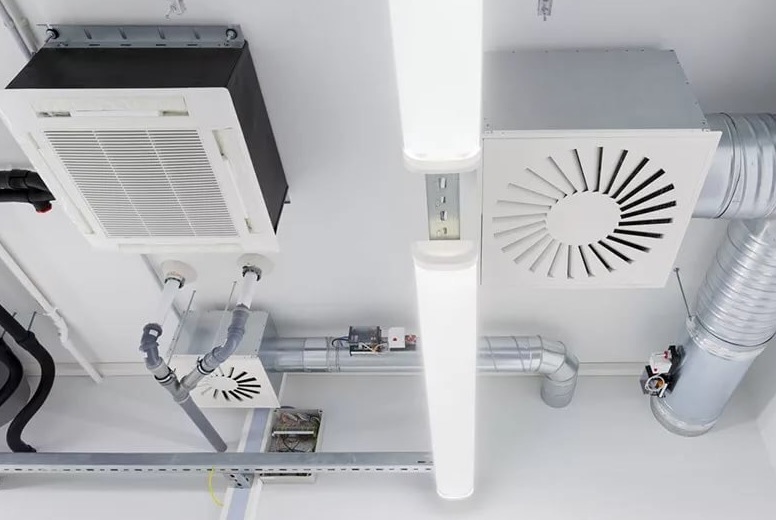

Источник: proventilyaciyu.ru

Оборудование устанавливается в следующей последовательности:

В завершение устанавливается и подключается вентилятор вытяжки и отверстие для выходов, проводится прокладка силовых кабелей, заземление и подключение к сети.

По мнению большинства владельцев, установивших вентиляцию с помощью профессионалов, их работа обходится дешевле, чем инициатива дилетанта. На практике монтаж лучше совмещать с ремонтом. При заказе комплексных работ установка центрального воздуховода проводится специалистами после штукатурных работ, и только потом выполняется разводка во все комнаты. Любые ошибки в проектировании и рабочих процессах сводятся к минимуму, что позволяет наладить нормальную работу климатического сооружения.

Припливна та припливно-витяжна вентиляція у квартирі.

Вже зрозуміло, що у квартирі може бути організована природна чи примусова вентиляція. У випадку, коли природна вентиляція не справляється, або власник хоче очищене, свіже повітря за всіма нормами, яке природним повітрообміном не забезпечується, тоді використовується примусова система вентиляції. З природною вентиляцією все зрозуміло, а ось з примусовою вентиляцією (припливною, припливно-витяжною, витяжною) краще розібратися докладніше.

Механічна вентиляція

Системи з механічним спонуканням організації повітрообміну використовуються в тих випадках, коли стан існуючої вентиляції незадовільний (що особливо актуально при надмірній герметизації приміщень через пластикові вікна та герметичні двері), або примусова вентиляція передбачена індивідуальним проектом. Такі способи організації переміщення повітряних потоків у житлових будівлях застосовується також для забезпечення ефективного повітрообміну та при необхідності обробки повітря: очищення, нагрівання, зволоження, охолодження. Інакше такий тип вентиляційних схем називають механічною або штучною вентиляцією. Такі системи допомагають організувати необхідні параметри повітрообміну та якість повітряного середовища в окремих зонах або в загальному обсязі квартири, розрізняють місцеву та загальнообмінну вентиляцію.

Класифікація за типом організації повітрообміну

Місцеві витяжні системи допомагають видаляти забруднене повітря з кухні або зайву вологу з ванної кімнати, а припливні віконні або стінові пристрої наповнюють кімнату повітрям, що надходить зовні.

Загальнобмінні вентсистеми подають або видаляють, переміщують повітряні потоки у всьому обсязі квартири. Такі системи можуть бути припливними та витяжними, або комбінованими – припливно-витяжними.

Припливна загальнообмінна система вентиляції

У припливній системі вентиляції вихід повітря здійснюється через витяжні канали природної вентиляції, щілини та зазори конструкцій, вікон та дверей.

Взимку потрібне встановлення калорифера після вентилятора, інакше втрати тепла в квартирі різко зростають.

Перевагами припливної системи, поєднаної з лініями подачі повітря, є можливості стикування з опалювальними пристроями або зволожувачами, а влітку вона може поєднуватися з блоками кондиціонерів, що охолоджують.

Витяжна примусова вентиляція

 Витяжна вентиляція в квартирі часто встановлюється для ефективного та швидкого видалення забруднених або перезволожених повітряних мас із певних зон квартири — кухні, ванної, туалету, на місце нього надходить чисті та підігріті повітряні потоки із загального приміщення через щілини під дверима, віконні рами або кватирки. Такі витяжки сприяють усуненню шкідливих запахів, зайвої вологи, вони осушують та очищають повітряне середовище у квартирі. Однак їх не можна використовувати в будинках з камінами або за наявності газових нетурбованих котлів через загрозу зворотної тяги.

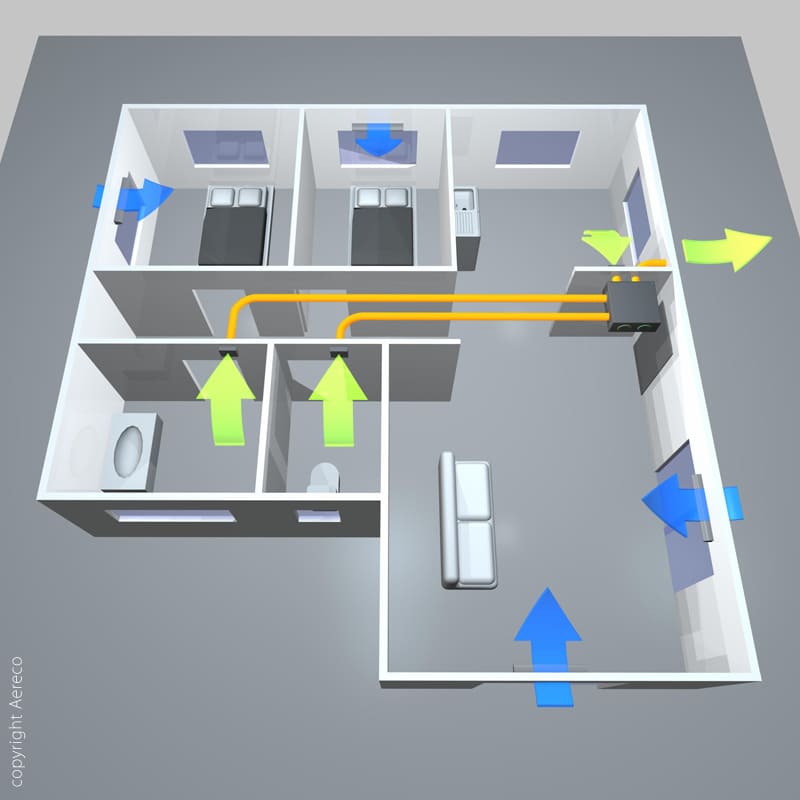

Збалансований варіант сучасної припливно-витяжної системи вентиляції в квартирі — загальнообмінна, при якому обсяг повітря, що входить, дорівнює виходячому, забезпечуючи необхідний повітрообмін.

Така схема регулює подачу та розподіл повітряних потоків по приміщеннях, оснащується пристроями підігріву, охолодження та очищення повітря. Створює комфортні умови незалежно від пори року, контролюється та керується автоматично.

Припливно-витяжна вентиляція з рекуперацією

Якщо повітряні маси, які видаляються з квартир, змішуються з зовнішнім повітрям, що надходить, то такий тип вентсистеми називається припливно-рециркуляційною.

Будова теплообмінника (рекуператора): 1 — датчик температури, 2 — повітряний фільтр, 3 — вентилятори подачі та викиду повітря, 4 — блок управління, 5 — відведення конденсату з ТО, 6 — заслінки, що регулюють подачу та викид, 7 — теплообмінник.

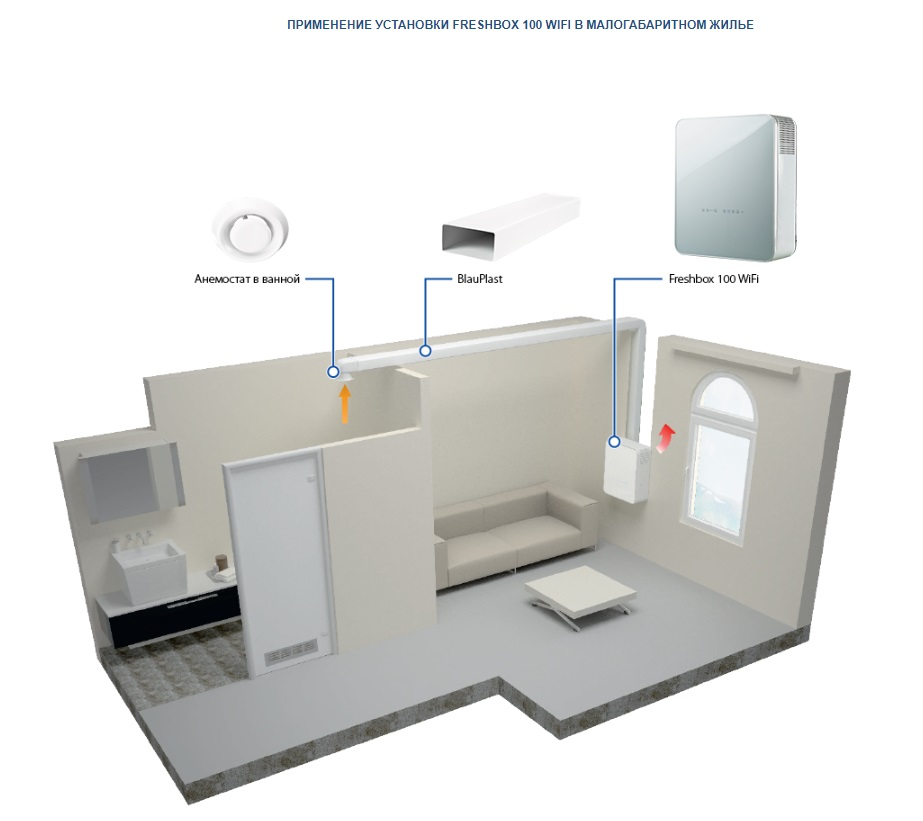

Коли у спеціальному теплообміннику ТО (рекуператорі) відбувається передача частини тепла повітря, що видаляється повітряному потоку, який надходить у квартиру, така вентсистема називається припливно-витяжною з рекуперацією. Це один із найпрогресивніших типів вентсистем з ККД від 30 до 80% із чудовими енергозберігаючими характеристиками. Вони все частіше пропонуються у проектах нових будинків.

Розведення повітряних потоків по квартирі може бути виконано повітропроводами — каналами або виконано безканальною. У кожному з цих випадків обов’язково потрібний кваліфікований професійний підхід.

До переліку кліматичного обладнання для реалізації таких схем повітрообміну відносяться різні кухонні та туалетні повітровідсмоктувачі-витяжки, спліт-системи, припливні віконні клапани, стінові провітрювачі, витяжні осьові вентилятори, моноблоки кондиціонерів та інші прилади, що встановлюються на двері, стіни та вікна, в кімнатах де природна вентиляція відсутня або вкрай недостатня.

Приклади наших робіт			{callback: 1}
Житлова квартира 105 м2 . Примусова припливно-витяжна вентиляція та кондиціювання	Квартира 49м2 . Бюджетна вентиляція у квартирі за допомогою побутових рекуператорів	Як зробити вентиляцію та кондиціювання у житловій квартирі за 11 днів?

Особливості та переваги застосування припливно-витяжної вентиляції у квартирі

Схеми вентсистем з механічним спонуканням проточно-витяжних систем застосовуються і в тих випадках, коли необхідно реалізувати складні архітектурні рішення та забезпечити параметри клімату в окремих приміщеннях, у багаторівневих апартаментах, з великою площею та зі складним плануванням, із застосуванням продуманих енергозберігаючих режимів та програмуванням. техніки.

Однією з найголовніших переваг таких сучасних систем є можливість очищення та обробки повітряних мас, що надходять через спеціальні вентиляційні фільтри на вході системи, що особливо важливо в густонаселених районах міста або для вулиць з насиченим автомобільним рухом. Індивідуальні системи клімату в оселях також вирішують питання підтримки рівня вологості або осушення, іонізації та знезараження повітря. У вентиляторні установки можуть вбудовуватися електричні калорифери вхідних потоків, які беруть він частина завдань з опалення приміщень, особливо у перехідні сезони року.

Весь комплекс робіт з контролю за складом та якістю повітряного середовища в будинку пов’язаний із вирішенням завдань енергозбереження, оскільки посилений повітрообмін веде до збільшення тепловтрат. Використання сучасних рекупераційних (теплообмінних) установок з функцією очищення фільтрації та нагрівання призводить до зниження тепловтрат і забезпечує суттєве скорочення витрат на опалення, тому що повертає до 80% тепла, яке йшло при відкриванні кватирок або через витяжки та щілини конструкцій при природній вентиляції.

Переваги систем із механічним спонуканням очевидні. Вирішуються проблеми з якістю повітряного середовища в окремих кімнатах — кухнях, ванних та туалетних кімнатах. Організовується приплив свіжого очищеного повітря дитячі, кабінети, столові, спальні. Автоматичне управління та контроль якості повітрообміну допомагають скорочувати енерговитрати на періоди, коли в квартирі зменшується кількість людей, наприклад, коли мешканці їдуть на тривалий час. І тут вентсистема перетворюється на фоновий режим повітрообміну, що значно економить енергоресурси.

Слід зазначити ще одну перевагу таких систем із механічним спонуканням. Вони може бути як централізованими, і у індивідуальному виконанні. Витрати на створення та обслуговування централізованої системи на багатоквартирний будинок набагато менші, при індивідуальних проектах для кожної окремої квартири. У будь-якому випадку для забезпечення здорового клімату в квартирі потрібне дотримання санітарно-гігієнічних норм, економічний аналіз варіантів та технічно раціональне рішення.

Інші цікаві статті на цю тему:

Вартість вентиляційного обладнання та послуг із встановлення пристроїв залежить від поставленого завдання та матеріальних можливостей замовника, від складності планування та існуючої схеми вентиляції.

Як розрахувати вартість вентиляції квартири

Головним завданням припливно-витяжної установки є очищення зовнішнього повітря, яке надходить у приміщення, а також у разі потреби зміна температури чи вологості цього повітря.

Як підібрати припливно-витяжну установку?

Приточно-вытяжная вентиляция для квартиры, инструкция, видео и фото

Содержание:

• Приточно-вытяжная вентиляция для многоэтажек
• Виды вытяжных вентиляционных установок
• Описание системы
• Приточно-вытяжная установка с рекуперацией
• Приточно-вытяжная вентиляция для квартиры видео

Чтобы поддерживать приемлемый микроклимат в современной квартире, одного только кондиционера недостаточно. Ведь он «работает» только с тем воздухом, который уже есть в помещении и не меняет его состав. Однако, воздух в жилых помещениях согласно СНиП должен обновляться не меньше 1,5 раза за час.

Приточно-вытяжная вентиляция для многоэтажек

Проекты большинства наших многоэтажек предполагают, что в квартирах полуторократный обмен воздуха должен обеспечиваться:

• Вытяжными вентиляционными каналами (естественная вентиляция).

• Инфильтрацией воздуха в помещение сквозь наружные ограждения (стены, двери, окна).

Если же все стены в помещении «закрыты» теплоизоляционным материалом, установлены современные двери и пластиковые окна, которые извне не пропускают ни капельки воздуха, то квартира совершенно перестает «дышать».

Конечно, вентиляцию можно производить через форточки, но из-за сильной загазованности наружного воздуха в больших городах такое проветривание становится нецелесообразным. Учитывая все эти факторы, есть смысл установить принудительную приточно-вытяжную вентиляцию в квартире.

Приточно-вытяжная вентиляция для квартиры требует серьезных расчетов. Поэтому установка такой вентиляции в квартире должна начинаться с профессионального проектирования. Самостоятельно вам вряд ли удастся рассчитать необходимую мощность, а затем смонтировать и наладить вентиляционную систему.

Для монтажа приточно-вытяжной вентиляции потребуется капитальный ремонт помещения, поскольку под потолком необходимо будет сделать специальные короба, а также спланировать место для самой установки. Обычно приточную установку выносят за пределы жилых помещений, например, на балкон. Приточная установка необходима для фильтрации, охлаждения (или нагрева), подачи воздуха в квартиру. Она является самым «шумным» и самым габаритным элементом системы вентиляции.

Виды вытяжных вентиляционных установок

Вытяжные вентиляционные установки делятся на специальные (дымоудаление), санитарные и общеобменные. Из специальных в квартире устанавливают обычно систему дымоудаления с кухонных зонтов. С помощью санитарных установок обеспечивается вентиляция ванной и санузлов. Общеобменные вентиляционные установки используют совместно с приточными.

Следует подчеркнуть, что проектировать, устанавливать и обслуживать систему приточно-вытяжной вентиляции должны только те фирмы, которые имеют лицензию, разрешающую им этот вид деятельности.

Установка приточно-вытяжной вентиляции в квартире является довольно дорогим удовольствием. Работа этой установки значительно увеличивает расходы на электрическую энергию, а особенно в зимнее время.

Но зато и эффект от качественно спроектированной и смонтированной приточно-вытяжной системы также будет значительным. Воздух в вашей квартире всегда будет чистым, свежим, необходимой температуры и в таком количестве, которое будет полностью обеспечивать нормальную жизнедеятельность.

Описание системы

Очевидно, что в состав упомянутой системы входят вытяжные и приточные установки. Приточные обеспечивают подачу, фильтрацию, а также нагрев (или охлаждение) наружных воздушных масс, подающихся внутрь квартиры. Вытяжные бывают трех видов:

• санитарные — обычно устанавливаются в санузле и в ванной комнате. К их особенностям следует отнести: высокую кратность обмена воздушных масс, устойчивость к влажной среде, высокую производительность;
• общеобменные — осуществляют свою работу параллельно с приточными установками, имея практически аналогичную с ними производительность;
• специальные (отвечают за удаление дыма) — обычно монтируются на кухне. Оснащаются вентиляторами средненапорного типа и системой фильтрации жиров.

Следует заметить, что и вытяжка, и приток требуют осуществления самых серьезных расчетов. Монтаж системы начинается с составления профессионального проекта, учитывающего все детали. Нельзя сказать, что данное действо неподвластно обывателю.

Рассчитать мощность установок, смонтировать и наладить их нормальное функционирование — это достаточно сложный процесс.

Вообще, монтаж подобных систем подразумевает проведение капитального ремонта квартиры. Потому что в данном случае требуется установка коробов, пробивание технологических отверстий в перегородках, планирование правильного места размещения приточной установки. Поскольку она издает определенный шум, то ее обычно выносят за пределы квартиры. Например, на балкон.

Приточно-вытяжная установка с рекуперацией

Одним из основных недостатков схемы вентиляции с применением приточной установки является увеличение расхода энергии на обогрев помещения. Увеличение кратности воздухообмена приводит к тому, что прогретый воздух, не успев отдать свое тепло, уходит через вытяжные отверстия. Чтобы не платить за обогрев вентиляционной шахты применяют приточно-вытяжные вентиляторные установки с функцией рекуперации.

Суть принципа рекуперации состоит в следующем: приток и вытяжка воздуха совмещаются в одном блоке, при этом с помощью специальной камеры-рекуператора осуществляется активный теплообмен между потоками поступающего снаружи и удаляемого изнутри воздуха. В результате значительная часть тепла снова возвращается в помещение вместе с потоком вновь поступающего воздуха.

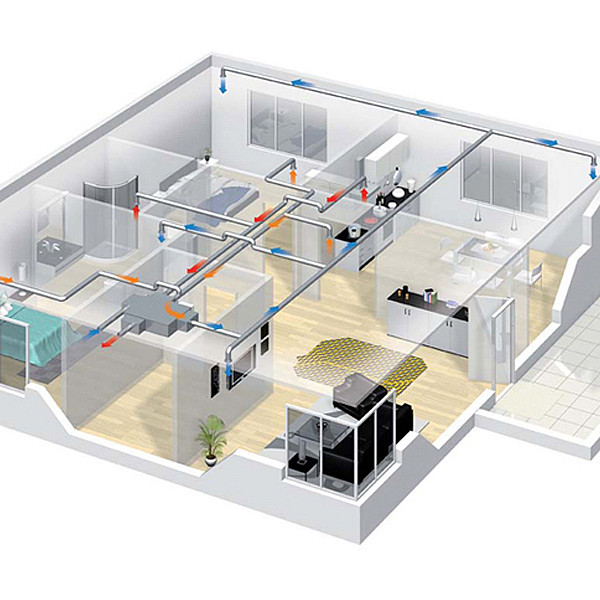

Схема устройства приточно-вытяжной установки с рекуператором

Разумеется, приточно-вытяжной рекуператорный блок обладает всеми теми функциями (фильтрация, очистка, обогрев), что и приточная вентиляторная установка. Устройство рекуператора таково, что от одного потока воздуха другому передается только тепло, а не запахи, испарения, загрязнения и т.д.

Приточно-вытяжная вентиляция в квартире с системой подогрева и рекуперации воздуха является наиболее совершенным решением вопроса общеобменной вентиляции. Несколько большая стоимость относительно простой приточной установки быстро окупается за счет высокого уровня сбережения энергии на обогрев помещения. Еще более повысить эффективность и уровень экономии поможет блок автоматического контроля, включающий в себя термостатические датчики контроля температуры, таймеры, а также системы предупреждения о перегрузке двигателя и загрязнении фильтра.

Независимо от выбора типа, общая схема вентиляции должна соответствовать следующим правилам:

• выход вентиляционной шахты должен располагаться выше уровня кровли здания.
• забор наружного воздуха осуществляется на уровне не менее 2м над поверхностью земли.
• внутри квартиры или дома воздушные массы должны двигаться в направлении от жилых помещений к кухне и санузлу.

Представленная информация об ассортименте и устройстве различных устройств приточно-вытяжной вентиляции будет полезна при выборе схемы вентиляции вашего жилья.

Приточно-вытяжная вентиляция для квартиры видео

Читаем дальше — узнаём больше!

• Выбор системы вентиляции
