Что означает маркировка профнастила — Полезные советы

Профнастил – это гофрированный металл, в наши дни его активно применяют в строительстве. Популярность профнастила объясняется его умеренной ценой, практичностью, эстетической привлекательностью. Этот материал различают по предназначению, длине листов, их толщине, форме, высоте волн. Гофры бывают прямоугольными, трапециевидными, синусоидальными и еще более сложными по своему строению.

Современные производители предлагают нам самые разные виды профнастила, каждый сорт этого материала предназначен для конкретной цели. Не секрет, что абсолютно все типы профилированного листа производятся из рулонной оцинкованной стали методом холодного проката. Именно специфика производства обеспечивает этому уникальному материалу сохранность его полимерного покрытия. Основные разновидности профнастила – это профнастил кровельный, стеновой (его еще называют «фасадным»), несущий (применяется как каркас).

Буквенная маркировка профнастила

Маркировка практически любого строительного материала способна поведать о многом тому, кто в ней разбирается. Именно поэтому каждый профессиональный строитель и ремонтник просто обязан уметь читать маркировку материалов, в том числе и профнастила. В данном случае маркировка будет буквенно-цифровая.

Буквы ставятся обычно в начале марки, всего их четыре типа:

1. Профнастил Н – это лист профилированный несущий, универсальный, он наиболее прочный, такой можно смело применять в самых сложных условиях. Отличается максимальной высотой волны и толщиной стали. Помимо этого, только у листов этого типа в центре волны имеется бороздка, увеличивающая жесткость.
2. Профнастил НС – это материал несуще-стенового типа. Его можно назвать промежуточным вариантом между простым профнастилом и такими же листами, но уже повышенной жесткости. Листы НС можно использовать практически для любых назначений и конструкций, при этом стоят они дешевле. Ими обшивают кровлю, стены, из них делают навесы и ворота, их даже применяют как опалубку для монолитного перекрытия.
3. Профнастил С подходит только в качестве стенового материала. Профнастил С8, профнастил С10, профнастил С20, профнастил С21 можно назвать максимально тонким, высота его волн небольшая, листы отличаются тонкостью стали.
4. Профнастил МП – это фактически металлополимер, материал достаточно интересный. Все его характеристики – толщина, длина, ширина, высота волн, практически соответствуют таким же волнистым листам из поликарбоната. Профнастил МП 20 и листы с другой МП маркировкой являются идеальным материалом для кровельных конструкций, которые собирают над мансардами. Правильное сочетание прозрачных листов поликарбоната и прочного профнастила позволяет обеспечить естественное освещение мансарды. Есть возможность выбрать наиболее подходящий вариант этого материала, из множества видов декоративно-защитных покрытий, с разными характеристиками. Некоторые из них настолько прочны, что их невозможно поцарапать даже гвоздем.

Соответственно, маркировка отображает технические показатели стройматериала, которые закладываются еще на стадии производства. Вот так, например, происходит процесс изготовления профнастила марки С8 на нашем предприятии:

Значение цифр в маркировке профнастила

Как вы уже поняли, буква в маркировке (она обычно стоит первой), означает тип листа. Вторая цифра, следующая за буквой, – это показатель высоты листа в миллиметрах. Например, профнастил С20 – это стеновой лист с высотой профиля 20 миллиметров, а профнастил Н75 – лист с высотой 75 миллиметров.

Третья цифра – это толщина стали, которая применялась для штамповки листа, показатель также приводится в миллиметрах.

Следующая за ней цифра обозначает монтажную ширину профиля в миллиметрах.

Последняя цифра – это предельная длина листа в миллиметрах. Вполне естественно, что длина листов может отличаться, ведь при заказе партии профиль режется под нужную длину.

Таким образом, получается, что, например, маркировка профнастил С20-0,55-750-12000 означает, что данный лист предназначен для стеновых ограждений, обладает высотой 20 мм, создан из металла толщиной 0,55 мм, а поставляется в профилях 0,75х12 м.

Выбор материала будет простым делом для всех, кто умеет правильно читать его маркировку, ведь она содержит практически всю нужную для настоящего мастера информацию.

Наиболее распространенные виды профнастила

Типов профнастила великое множество, ниже – их краткий перечень:

• для стеновых ограждений достаточно часто применяют профнастил С10, листы этого материала, особенно умело окрашенные, отлично имитируют вагонку из дерева;
• достаточно универсальным считается профнастил С17, его можно смело приобретать, чтобы сделать кровлю, ограждение, забор, хозяйственную постройку, такие листы можно окрашивать, лучше это делать с двух сторон, полимерной эмалью;
• листы С18 идеальны для кровли – их можно окрашивать с двух сторон полимерной эмалью, они достаточно прочные и жесткие;

• листы С21 – самый популярный тип профнастила, они обладают оптимальной жесткостью и прочностью;
• профнастил НС 35 тоже достаточно универсален, подойдет для стен, ограждающих конструкций, крыш и заборов, для производства профнастила 35 применяется прочный стальной лист с оцинковкой до 0,8 мм;
• профнастил НС 44 1000 не менее популярен, предназначен для стеновых ограждений и кровли, его особенность в том, что он обладает своей экономически обусловленной сферой применения;
• листы С44 оптимальны по всем параметрам, нужны для конструкций из металла, защитно-декоративной облицовки стен, различных стеновых сооружений;
• листы Н 57750 широкого применения считаются практически универсальными, они полностью соответствуют критериям ГОСТ;

• профнастил Н 60, как и профнастил Н 57, подойдет для кровли из металла, а также в качестве несущей конструкции с целью создания мягкой кровли;
• профнастил Н 75 750 – такие листы подойдут для опалубки, перекрытий, внешнего покрытия кровли из металла, достаточно часто профнастил 75 применяют в качестве металлических каркасов, для конструкций из стали металлических зданий, этот тип материала можно смело использовать даже в сложных климатических условиях;
• профнастил Н-114 750 означает, что у гофры (волны) профилированного настила – максимальная высота, высочайшая несущая способность, и трапециевидная форма, идеально отвечает критериям ГОСТ;
• профнастил С8 1150 – это листы профилированные, для ограждений и стен с высотой волны 8 мм, маркировка профнастил 1150 – это обозначение полезной ширины;
• профнастил НС 35 – это лист несущий, отличается гармоничным сочетанием небольшого веса, умеренной цены и высокой несущей способности.

Маркировка профнастила для крыши — виды и расшифровка (видео, фото)

Опытные строители называют профнастил самым многофункциональным материалом на строительном рынке, так как он используется для выполнения широкого спектра строительных задач, в том числе для настила крыши. По причине разнообразия сфер применения, производители выпускают огромное множество марок профилированного листа, которые отличаются по высоте и ферме профиля, толщине, несущей способности и цене. С одной стороны, такое разнообразие – огромный плюс для покупателя, а с другой, бывает сложно разобраться в названиях и видах профлиста и выбрать необходимый материал для устройства крыши. В этой статье мы расскажем, как расшифровывается маркировка профнастила, и какую информацию можно из нее получить.

Содержание статьи

Характеристика материала

Профнастилом называют многофункциональный строительный материал, который используется для обшивки стен, строительства сооружений и заборов, организации перекрытий и настила крыши. Он производится на основе тонколистовой холоднокатаной стали, которая в процессе производства покрывается цинковым сплавом и полимерным или лакокрасочным покрытием. На поверхности материала выдавливается трапециевидный или прямоугольный профиль, который увеличивает прочность и несущую способность профилированного листа. Профнастил обладает следующими эксплуатационными преимуществами:

1. Устойчивость к коррозии. Сталь, покрытая цинком и полимером или краской, не подвергается коррозии при контакте с водой. Это свойство делает профнастил отличным материалом для устройства крыши.
2. Легкий вес. Вес 1 квадратного метра этого материала не превышает 5-7 кг, что 4-5 раз меньше, чем вес керамической черепицы или асбестоцементного шифера. Низкая масса позволяет экономить на стропильном каркасе крыши и заливке фундамента.
3. Высокая несущая способность. Благодаря дополнительным ребрам жесткости, которые образует профиль материала, несущая способность профнастила достигает 300-600 кг/м2, что позволяет ему выдерживать вес человека и интенсивные снеговые нагрузки без деформации.

Обратите внимание! Немаловажным достоинством – доступной ценой. Разные марки профнастила сильно отличаются по стоимость, разница в цене может достигать 100%. На стоимость материала оказывают влияние толщина и размер листа, вид покрытия, металлоемкость цинкового покрытия и несущая способность материала. Для устройства крыши допускается использование профлиста стеновых, несущих и универсальных марок, высота профиля которых составляет не менее 20 мм, а толщина стали не меньше 0,5-0,6 мм.

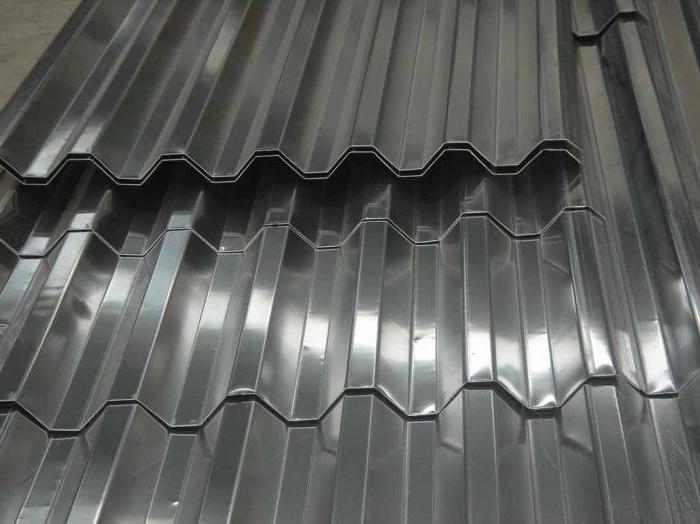

Строение стального профилированного листа

Виды профнастила

Все марки профнастила классифицируются на пятиволновые, шестиволновые, семиволновые и восьмиволновые. Но покупателям гораздо удобнее разделять профилированный лист на типы по сфере использования, которые отличаются толщиной стальной заготовки, высотой профиля и несущей способностью. Различают следующие виды профнастила:

• Стеновой. Он маркируется буквой «С» используется для обшивки стен, поэтому имеет небольшую высоту профиля до 44 мм и толщину листа до 0,6 мм. Несущая способность этого профнастила ниже, чем универсального и несущего, однако, допускается его использование для покрытия крыши при условии монтажа надежной стропильной системы и обрешетки.
• Несущий. Несущий профлист маркируется буковой «Н», он отличается высокой несущей способностью, которая достигается за счет большой высоты профиля до 114 мм и дополнительных ребер жесткости. Этот материал изготавливается из стали толщиной до 0,9 мм, поэтому выдерживает значительные весовые нагрузки.
• Универсальный. Профнастил универсального типа маркируется буками «НС», он используется для всех видов строительных работ, так как обладает средними характеристиками высоты профиля и толщины листа.

Виды профилированного стального листа

Учтите, что деление профлиста на стеновой, несущий, а также универсальный достаточно условным, поэтому выбор материала производится в соответствии с конструктивными особенностями крыши (углом наклона, длиной скатов, составу и сечению стропильного каркаса) и климатическими условиями зоны строительства.

Расшифровка маркировки

Человеку, далекому от строительства, сложно быстро сориентироваться в большом количестве видов профилированного листа, что усложняет выбор подходящего материала. Однако, зная, как расшифровывается маркировка профнастила, можно узнать много информации о технических и эксплуатационных качествах профлиста из его названия. Одного взгляда на этикетку хватает, чтобы определить вид материала, высоту профиля, толщину, ширину, максимальную длину листа. Маркировку следует расшифровывать следующим образом:

1. Первая буква маркировки обозначает вид материла в соответствии со сферой использования. Буквой «Н» маркируется несущий профлист, который используют для создания перекрытия, сооружения конструкций, буквой «С» обозначается стеновой, применяемый для обшивки стен и строительства заборов. «НС» — профнастил универсального виды, который допускается использовать для любых строительных нужд.
2. Первая цифра маркировки указывает на высоту профиля материала, этот показатель находится в пределах 6-114 мм. Чем больше высота профиля, тем больше несущая способность материала.
3. Вторая цифра маркировки обозначает толщину стальной заготовки, использованной в производстве, она обычно составляет 0,45-0,9 мм. Как правило, несущий профлист изготавливается из более толстой стали, а стеновой – из тонкой.
4. Третья цифра маркировки говорит о ширине листа материала, она зависит от высоты профиля. Чем выше профиль, тем меньше ширина профнастила. Обычно этот показатель составляет до 1150 мм, так как все виды этого покрытия производятся из заготовок шириной 1250 мм.
5. Последняя цифра маркировки, которая указывается производителем далеко не всегда, обозначает максимальную длину листа профнастила, она составляет 8000-12000 мм.

Важно! Качество профилированного листа, используемого для настила крыши или выполнения иных строительных задач, регламентируется ГОСТ 24045-94, который оговаривает стандартные размеры материала, требования к исходному сырью, размеры, формы гофр, технические характеристики продукции, а также общепринятую маркировку.

Маркировка

Расшифровка маркировки

Критерии выбора

Чтобы покрытие из профнастила для крыши не пропускало воду и прослужило 20-25 лет, необходимо правильно выбрать материал в соответствии с техническими особенностями конструкции. Опытные мастера утверждают, что кровельный профилированный стальной лист должен отвечать следующим требованиям:

• Опытные мастера используют для настила кровли профлист с полимерным покрытием, так как оно лучше защищает материал от коррозии. Лакокрасочное покрытие легко повреждается в процессе эксплуатации, из-за чего служит меньше.
• При покупке кровельного профлиста обращают внимание на металлоемкость цинкового покрытия материала. Экономные варианты служат меньше, чем премиальные, хуже защищая от контакта с водой стального основания.
• Высота волны кровельного профлиста не должна быть меньше 20 мм, чтобы обеспечивать отток талой, дождевой воды со ската крыши.
• Для экономии материала выбирают профнастил с максимальной полезной площадью листа. Обычно наиболее экономичными считаются 7-волновые варианты.
• Если материал покупается напрямую от производителя, имеет смысл заказать листы с длиной, соответствующей размеру ската, чтобы убрать горизонтальные стыки.

Опытные кровельные мастера советуют при выборе материала обращать внимание на внешний вид профнастила, целостность упаковки, соответствие маркировки ГОСТу. На поверхности листа не должно быть повреждений или царапин, края профнастила должны быть ровными, без сколов, тогда он прослужит заявленный производителем срок.

Варианты использования профнастила

Видео-инструкция

Марки профлиста

В ГОСТ 244045-94 установлены основные требования к продукции стальной, листовой с трапециевидной гофрой. Государственный стандарт описывает свойства и назначение каждой марки профлиста или установленного условного показателя эксплуатационных характеристик. Для безопасности в построенных зданиях и сооружениях конструктивные элементы должны соответствовать нормативам.

Реализацией стройматериалов от производителей занимается ООО «Металлинвест Профиль». На официальном сайте компании можно сделать заказ. При возникновении вопросов менеджеры придут на помощь в течение 27 секунд.

Методы маркировки

Нормы проектирования содержат необходимую для строителя информацию, где и когда можно использовать стройматериал. Стандарты и СНиПы отражают его свойства в обозначении. Этот показатель взят по результатам испытаний нескольких образцов. Такой порядок установлен и для стальной листовой гофры. В коде из букв с цифрами заложены основные сведения, которыми обладает профлист марки и размеры по техническим параметрам. Если набор знаков расшифровать, станут известны характерные особенности:

• длина и форма волн;
• материал заготовок;
• защитное покрытие;
• применение в конкретной области;
• количество изделий в упаковке;
• производитель и дата выпуска.

Буквы раскрывают назначение стальной гофры:

• С – обозначают лист для установки стен;
• Н – ставят на несущем силуэте с дополнительными ребрами жесткости, он подходит для кровель;
• НС – маркируют универсальную гофру.

Цифры указывают на основные параметры:

• высоту;
• толщину металлического основания;
• ширину и длину листов.

На примере обозначения Н114-600-0.8 можно прочитать технические свойства стройматериала. Это марка кровельного профнастила, у которого высота волны 114 мм при толщине стального основания 0.8 мм. Рабочая ширина листа равна 600 мм. Особенностью этого вида являются ребра жесткости для большей прочности. Таким настилом кроют крыши в регионах с суровыми погодными условиями и высокими нагрузками. Его устанавливают вертикально и горизонтально. Он ни в одном из положений не прогибается. Кроме этого строители применяют и другие марки кровельного профлиста, к примеру – НС44, НС35. Металлопрофиль универсальный, поэтому он идет на монтаж стен, заборов и несъемную опалубку. Гофра возвышается на 7мм, если кроют крышу НС44, ставят обрешетку с шагом 2.5 м.

Обозначение защитных слоев

Размеры, масса предмета зависят от толщины защитной облицовки. Для таких величин тоже разработана маркировка. Эти обозначения ставят в конце общего кода. По виду полимерная часть бывает:

• алюмоцинковым – АЦ;
• электролитическим цинковым – ЭОЦП;
• полиэфирным – РЕ;
• полиуретановым – PUR;
• поливинилхлоридным – PVC;
• поливинилиденфторидным – PVDF;
• акриловым – АК.

Защиту, нанесенную на обе или одну из сторон, отражают буквами «А» или «В». Для кровель подойдут марки профнастила для крыши с защитой из полиэстера. Они способны предохранить от коррозийных разрушений, увеличить устойчивость к нагрузкам от снега, дождя.

Классификация настилов

В строительстве все конструктивные элементы важны. Но крыша, это особый и самый сложный объект. Поэтому марка профлиста для кровли выбирается тщательно. Кровельщик обращает внимание на ключевые моменты. К примеру, выбран вариант Н57-750-0.8, где:

• металл с толщиной – 0.8 мм;
• по полезной ширине – 750 мм;
• степень волнистости – 57 мм.

У этих гофрированных пластин:

• высокий профиль;
• вырублены желоба на волнах;
• широкая изоляция.

По характерным признакам можно сделать заключение, что продукт обладает прочностью. Это означает, что данная марка профлиста для кровли подходит. Кроме этого листовую гофру Н57 применяют в монтаже:

• несущих элементов;
• несъемной опалубки;
• межэтажных перекрытий;
• жестких перегородок;
• каркасов;
• временных сооружений;
• заборов.

Такими же характеристиками наделен Н60. Его отличительные признаки в размерах металла и увеличенной волне. Поэтому, если встретится обозначение Н60-845-1.0 – эта марка профнастила для кровли будет отличным вариантом. Здесь больший уровень прочности и жесткости. Хотя строят из него те же объекты:

• гаражи;
• беседки;
• хозпостройки;
• ограждения.

Прорабы рекомендуют использовать продукт по назначению. Существуют отдельные марки профлиста для забора, будет не экономно тратить настил для крыши. К тому же изделия с желобами на гофрах трудно стыковать. Их оценку нужно делать не визуально, только по свойствам, указанным в маркировке.

Для стен и фасадов

Ребристая и волнистая тонкая поверхность, которую легко резать и сверлить, подходящие свойства для стен и перегородок. Такими характеристиками наделены все марки профлиста стенового. У них присутствует обработка пуралом в разных расцветках. Декоративность С18 отлично подойдет для установки:

• оград;
• щитов;
• настилов и обшивки фасадов.

Маркировка С18-1000-0.6 показывает:

• волновой уровень 18 мм;
• полезную ширину пластины 1000 мм;
• толщину стальной сердцевины 0.6 мм.

Площадь трапеций С21, от коррозийных разрушений покрыта защитным слоем. У этой марки профнастила для забора, обшивки или хозпостройки подходят такие показатели как антикоррозийная обработка, ударная стойкость, вес до 8 кг. Для строительства ограждений параметры подтверждают, что эффекта парусности не будет.

Удивит легкостью и прочность постройка из С44:

• гаража;
• навеса;
• ангара;
• бытовки.

Продукт тоже наделен степенью защиты из полимерных веществ. С44 наглядный пример марки профнастила оцинкованного, у которого высокая форма трапеций. Благодаря техническим признакам пластины подходят для облицовки фасадов и монтажа кровель.

Секреты маркировки в технологии производства

В нормативных документах сказано, что металлический холодногнутый листовой профиль в форме трапеций делают на профилегибочном стане. По этому принципу выпускают профлист, марка стали в котором имеет важное значение. Металл обеспечивает прочность готовому для строительства материалу. Ребристыми сторонами усиливают устойчивость от механических повреждений, увеличивают стойкость к изгибам. Формы гофр делают, разными по размерам и рисункам в поперечном сечении, не для красоты, чтобы повысить прочностные характеристики, несущую способность. Когда пройден этап формирования волн, профлист оцинкованной марки пропускают через дополнительную обработку. На стальную заготовку наносят:

• слой антикоррозийного вещества;
• грунтовку;
• лакокрасочное средство.

Технологический процесс с оборудованием позволяют делать продукцию разную по цвету, рельефу и размерам. Когда производят профнастил, марка стали влияет не только на прочность, но и толщину, а значит увеличивает или снижает вес. На производство идет рулонная сталь. Производитель в соответствии нормативным стандартом регулирует размеры металлического проката.

Краткая характеристика популярных элементов

Строители выбирают продукцию, которая хорошо зарекомендовала себя по качеству, декоративному типу, устойчивости к окружающей среде:

1. Изделием со знаком С8 ограждают загородные дома, облицовывают поверхности стен, так как профиль принадлежит к декоративному типу с 8 мм. волнами. При этом профильные полки по ширине больше высоты гофр. Выпускают материал, покрытый полимером, лакокрасочным составом.
2. С10 изготавливают из оцинкованного металлического сплава. По назначению он стеновой, его применяют для обшивки фасадов. По несущим параметрам он соответствует и для кровельного покрытия, если сделать обрешетку с шагом 0.8 м.
3. Н75 используют для отделки крыш. На производство идет, качественная рулонная прокатная сталь. Модель металлопроката принадлежит к самым ходовым в строительстве.

На что обращают внимание перед покупкой

Для строительства все элементы подбирают по назначению, знак на упаковке и в сопроводительных документах предоставит основную необходимую информацию. Если на объекте нужны временные сооружения, не обязательно покупать дорогой материал, а просто оцинкованный без покраски.

Более серьезное отношение должно быть к кровле, кроют элементами с большим сечением металла и хорошей защитой от нагрузок. В этом случае выбирают продукт, обработанный цинком, окрашенный или с полимерным слоем. На его волнах выдавлены канавки для стека воды. Перед покупкой, кроме чтения маркировки, нужно визуально осмотреть каждый пласт, чтобы не было повреждений, нанесенных транспортировкой.

Маркировка профнастила — описание и расшифровка.

›Профнастил С8        ›Профнастил МП20       ›Профнастил НС35

›Профнастил Н60      ›Профнастил Н75          ›Профнастил Н114

Профнастил в зависимости от назначения выпускается с различной геометрией и высотой гофра, кроме того, варьируется толщина и монтажная ширина стального листа, наличие и качество антикоррозийных и полимерных покрытий. Все эти характеристики указывают при маркировке профнастила.

Профилированный лист является экономичным и удобным в работе материалом, который предназначен для устройства кровли, межэтажных перекрытий, временных или постоянных ограждающих конструкций, стеновых перегородок. Согласно регламенту ГОСТ в зависимости от назначения профнастил выпускают несущим, стеновым или сочетающим обе эти функции.

Распространенные варианты профнастила(профлистов)

В зависимости от области применения профилированные листы выпускают с различной высотой и геометрией гофра.

Профнастил Н75

Технические характеристики профлиста с высотой гофра 75 мм и трапециевидной формой профиля обеспечивают высокую несущую способность материала при его небольшом весе. Специальная форма профилирования позволяет укладывать листы внахлёст, формируя герметичную кровлю практически любой конфигурации. Для производства профнастила данного типа применяют листовую оцинкованную сталь толщиной 0,45–0,9 мм. Дополнительно поверхность может быть покрыта полимерным слоем, который улучшает защитные свойства материала, а также увеличивает его декоративную ценность.

Профнастил Н75 отлично противостоит деформациям, ветровым и снеговым нагрузкам благодаря прокатанным на поверхности полок канавкам. Они формируют дополнительные рёбра жёсткости, которые придают материалу большую прочность.

Благодаря своим характеристикам профнастил Н75 получил широкое распространение для устройства кровель промышленных, коммерческих и жилых зданий. Кроме того, этот материал находит применение для возведения каркасных конструкций, в качестве листовой арматуры, несъёмной опалубки, для внешней отделки стен.

Профнастил НС35

Профнастил НС35 представляет универсальный (кровельный профнастил и стеновой) материал с трапециевидной формой профиля и высотой гофра 35 мм. На верхних и нижних полках профилированного листа прокатывают канавки глубиной 7 мм, которые играют роль дополнительных рёбер жёсткости.

Профнастил НС35 производится из листовой оцинкованной стали толщиной от 0,45 ммдо 0.70 мм с нанесённым на поверхность полимерным покрытием, что позволяет применять данный вариант профлиста в том числе и при монтаже ненагруженных арочных и полукруглых кровель.

Материал широко используют при возведении ограждающих и щитовых конструкций, при установке перекрытий, в качестве несъёмной опалубки, при устройстве каркасных несущих конструкций, сооружении временных построек (типа бытовок) и быстровозводимых строений, установке внутренних перегородок, в качестве защитно–декоротивной отделке стен.

Профнастил С8

Профнастил С8 относится к стеновым (высота гофра составляет 8 мм). Форма профиля трапециевидная, при этом ширина полок 50 мм существенно превышает высоту волны, что придаёт материалу рельефность и отличные декоративные характеристики.

Данный тип профлиста производится из тонколистового (толщина 0,35–0,7 мм) оцинкованного стального проката. Дополнительно на поверхность может быть нанесено полимерное покрытие.

Стеновой профнастил С8 находит применение при облицовке стен, устройстве подвесных потолков, для обустройства ненагруженных кровель с большими углами наклона (на мансардах, торговых павильонах и т.п.), при установке щитовых и каркасных конструкций, заборов, для сооружения стеновых перегородок, в качестве защитно–декоративного покрытия.

Профнастил Н60

Профнастил Н60 относится к несущим материалам и представляет кровельное покрытие с трапециевидной формой профиля и высотой волны 60 мм. Листы характеризуются повышенной жёсткостью, прекрасно противостоят нагрузкам и деформациям. Данный тип профнастила производится из листовой оцинкованной стали толщиной 0,45–0,9 мм, на поверхность которой может быть нанесено полимерное покрытие.

Несущие способности материала увеличиваются в результате вспомогательного профилирования, при котором появляются дополнительные рёбра жёсткости. С этой целью по всей длине полки прокатывается небольшой жёлобок, который придаёт профлисту повышенную прочность.

Профнастил Н60 находит применение в качестве кровельного материала, устойчивого к ветровым и снеговым нагрузкам, для возведения технических помещений, при установке как временных, так и постоянных ограждающих конструкций, в качестве перекрытий, несъёмной опалубки, листовой арматуры, при строительстве быстровозводимых сооружений.

Расшифровка маркировки профлистов

Листы маркируют буквенно–цифровым кодом: для несущих используют литеру Н, стеновых — С, универсальных — НС. Например: С8–0,55–1150–12 000.

• — Цифра, стоящая сразу после буквенного обозначения, указывает на высоту гофра в мм. В данном примере 8 мм.
• — Вторая цифра — толщина профнастила (0,55 мм).
• — Третья — монтажная ширина листа (1150 мм).
• — Последняя — длина листа (12 000 мм).

Листы с маркировкой Н:

используют для устройства кровли, межэтажных перекрытий (высота гофра более 44 мм).

• — Н75: кровельный профнастил со сложным рельефом поверхности обеспечивает высокую несущую способность листа и предназначен для использования в качестве кровельного материала, несъёмной опалубки, при монтаже межэтажных перекрытий.

Листы с маркировкой С:

(высота гофра от 8 до 44 мм) предназначены в качестве стенового профнастила.

• — С8: стеновой профнастил с профилем в форме равнополочной трапеции (высота гофра равна 8 мм, период повтора — 80мм). Материал декоративный, тонколистовой, при этом ширина полки существенно превышает высоту профиля, обеспечивая привлекательный рельеф поверхности.
• — МП20: профнастил многопрофильного применения, лист с профилем в форме равнобедренной трапеции. Симметричный рельеф при относительно небольшой высоте волны обеспечивают достаточную жёсткость материала.

Листы с маркировкой НС:

находят применение в качестве универсального (кровельного и стенового) профнастила.

• — НС35: универсальный профиль, имеющий волнообразную поверхность, которая имитирует традиционный асбестоцементный шифер. Находит применение в качестве стенового покрытия, а также для устройства кровель.

Чем больше толщина листа и величина гофра, тем большей жёсткостью обладает лист и тем выше его несущая способность. В качестве лёгких стеновых перегородок и ограждения применяют профилированный лист с небольшой высотой профиля. При устройстве кровли высота гофра подбирается в зависимости от расчётной снеговой и ветровой нагрузки (чем больше предполагаемая нагрузка, тем больше должна быть высота профиля). Кроме того, следует учитывать угол ската: профнастил монтируют на скатные крыши (угол наклона от 12 0), при этом чем меньше угол, тем выше должна быть величина гофра.

На листах профнастила с алюмоцинковым покрытием к маркировке добавляется буквенное обозначение АЦ. Электролитическое цинковое покрытие соответствует аббревиатуре ЭОЦП. Кроме того, в качестве характеристик профнастила могут быть указаны сведения о полимерных покрытиях.

Заинтересовала информация? Свяжитесь с нами!

(812)560-20-08 или (812)438-56-65

Профлист виды и размеры: профнастил длина листа

Мы рассмотрели самые популярные марки профнастила и составили соответствующую таблицу для того, чтобы читатель смог ориентироваться в функциональном предназначении каждой марки:

Так, исходя из параметров можно использовать профнастил для сооружения калитки. Сделанная и красиво оформленная калитка из профнастила своими руками будет отлично вписываться в окружающий ландшафт.

После того как установлена калитка необходимо сделать замок. Замок на калитку из профнастила может быть самым разнообразным. Здесь перечислены все возможные замки на калитку. Выбор будет зависеть от вас.

Размеры профлиста

Размеры необходимы для определения необходимого количества материала для проведения монтажных работ. Помимо этого, необходимо знать и вес профилированных листов — таким образом высчитывается предельная нагрузка и определяется тип обрешетки, который должен использоваться для установки профнастила.

Длина и ширина профилированных листов

Рассмотрим стандартные размеры листа профнастила наиболее распространенных видов:

• Несущий и кровельный профнастил. Длина листов может быть любой, поскольку данный строительный материал выпускается прокатом. Профнастил кровельный имеет размеры листа с маркировкой Н57 — ширина 750 мм, Н60 — 845 мм, Н75 — 750 мм
• Универсальные листы. Самые распространенные размеры листа профнастила для крыши (НС35 или НС44) имеют одинаковую ширину в 1000 мм
• Стеновой профнастил. Размер ширины листа профнастила для забора С10 варьируется в пределах 900-1000 мм, С18, С21 и С44 — 1000 мм

Для определения длины профлиста необходимо смотреть на последние цифры в маркировке на товаре. Длина одного листа может быть как 2.5 метра, так и 11 метров и больше.

Толщина листа и высота волны

Высота волны напрямую зависит от вида профлиста. Так, несущие и кровельные листы могут иметь большую гофру, высота которой находится в пределах 35-44 мм. Стеновые листы, используемые для отделки, могут иметь ширину от 13 мм. Соответственно, высота волны каждого следующего вида будет больше на 3-3.5 мм.

Толщина листов:

• Листы с маркировкой «Н» имеют толщину от 0.55 до 0.9 мм. Соответственно, вес одного квадратного метра листа может колебаться в пределах 7.4-11.1 кг
• Листы с маркировкой «НС» имеют толщину 0.55-0.8 мм. Вес — от 6.3 до 9.4 кг
• Листы с маркировкой «С» самые легкие и тонкие — толщина в пределах 0.55-0.7 мм, а вес — от 5.4 до 7.4 кг

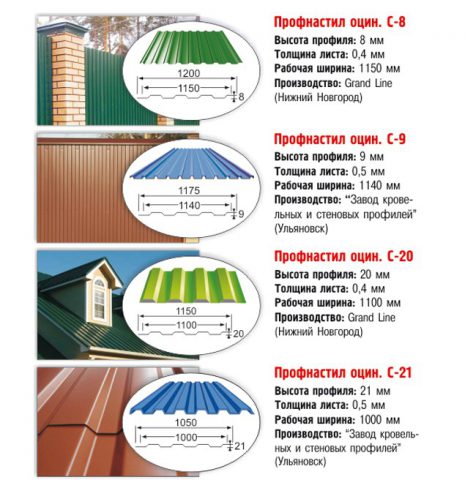

Профнастил С8

Профнастил С20

Профнастил С21

Профнастил Н57

Профнастил Н60

Профнастил Н75

Профнастил НС35

Профнастил НС44

Размеры профлиста: длина, ширина, высота, толщина

Одним из наиболее востребованных строительных материалов является профлист. Он достаточно практичен, недорог, климатоустойчив. Его используют как в индивидуальном, так и в промышленном строительстве. Для того чтобы профилировать стальной лист, его подвергают методу холодной деформации. Различают его различные марки, которые в основном обозначаются в зависимости от его геометрических размеров.

Характеристика и внешний вид

Он представляет собой кровельный материал, который необходимо оцинковать, используя метод холодной прессовки. Изначально гладкий лист приобретает волнистую форму вследствие воздействия на него пресса. В результате на нем появляются ребра жесткости, которые способствуют увеличению механической прочности и жесткости данного материала. Для защиты металлопрофиля от коррозии на него наносится специальная краска или полимерные покрытия.

Основным документом по стандартизации для рассматриваемого материала является ГОСТ 24045–2010 .

Классификация профнастила

Рассмотрим, какой бывает профнастил.

В зависимости от эксплуатационных характеристик и сферы использования выделяют его следующие категории:

1. Стеновой — имеет наименьшую толщину стального базиса и высоту волны. Его арактерная низкая несущая способность обусловлена именно этим. В основном используется как профильный материал для возведения различных ограждений и обшивки стен.
2. Несущий — сталь имеет большие габариты по сравнению с ранее рассмотренной категорией. Имеет высокую несущую способность. Применяется в строительстве гаражей, контейнеров, ангаров. Может использоваться в качестве кровельного материала при перекрытии помещения с односкатной или плоской крышей, имеющего большую площадь.
3. Универсальный (кровельный) — обладает усредненными техническими характеристиками между рассмотренными выше двумя категориями. Его в основном используют для крыши.

Помимо этого, профнастил подразделяется по его покрытию на следующие виды:

1. Оцинкованный — сталь покрывается цинком. Стандартная плотность по немецкому стандарту DIN EN 10143 составляет 275 г/кв. м. Срок его службы составляет 20 лет. Чем меньше слой данного металла, тем меньший срок службы имеет профнастил. Цинк обладает свойством летучести, в связи с чем меньший его слой быстрее обнажит стальное ядро рассматриваемого товара, что будет способствовать его более быстрому повреждению коррозией.
2. Алюмооцинкованный — имеет большую коррозийную стойкость. Срок службы — до 30 лет.
3. С полимерным покрытием — из синтетических смол и пластмассы, с яркой окраской. Срок службы — 50 лет.

Размеры профлиста

Все изготовители учитывают в процессе производства определенные геометрические параметры профлиста.

• Длина. Максимальная величина данного параметра может составлять 12000 мм. При этом одни из производителей осуществляют нарезку листа, подвергшегося профилированию, кратно 1000 мм, другие — кратно 50 мм. Для покупателя нужно ориентироваться на ту длину, которая ему необходима. В случае наличия сомнений в правильности расчетов лучше приобретать большее количество необходимого материала и накладывать его внахлест. Это необходимо обязательно выполнять при определенном угле наклона кровли. Чем он больше, тем больший нахлест требуется.
• Ширина. Эта величина указывается как общая и рабочая ширина. Это обусловлено тем, что ширина листа профнастила зависит от высоты волны. Общая ширина используется при оформлении счетов продавцами. Рабочий же параметр необходимо учитывать при расчетах необходимого количества приобретаемого материала. Он совпадает с общей шириной, из которой вычтен нахлест, составляющй одну волну. При его использовании для забора установщики пользуются общей шириной листа в том случае, если данное ограждение является секционным с размером каждой из них по одному листу. Различные марки профнастила имеют разный данный показатель. Так, у марки С75 несущего профнастила он составляет 800 мм, а у стеновой категории марки С8 — 1200 мм.
• Толщина. В основном в нашей стране распространены листы, имеющие данный геометрический показатель в пределах 0,45−0,5 мм. В целом же колебания составляют от 0,3 до 1,2 мм. Максимальные их значения используются для несущего профнастила. ГОСТ 19904–90 допускает отклонения +/- 0,06 мм для профлиста. Чем больше данный показатель, тем дороже профлист.

Стандартный размер профлиста составляет: высота — до 2 м, длина — 2/3/6 м.

Маркировка материала

Она отражает геометрические размеры данного материала, а также его тип. В настоящее время изготовители выпускают следующие его виды: H, C, HC, М. П.

Первые три обозначения показывают классификационную единицу профиля по первому классификационному признаку: Н — несущий, С — стеновой, НС — универсальный. МП — это металлополимер, служащий материалом для кровли над мансардой.

Первое число, идущее вслед за буквой, показывает высоту листа (мм), следующее — толщину стали, служащей базисом при штамповке листа (мм), следующее — ширина листа (мм), последнее — предельная длина (мм).

На профлистах, имеющих алюмоцинковое покрытие, к маркировке добавлено буквенное обозначение АЦ.

Также существует профлист, изготавливаемый методом холодной деформации радиальным станком. В этом случае в его марке присутствует буква «Р».

Наиболее распространенным является профлист марки Р20. Он имеет рабочую ширину 1150 мм, толщину металла от 0,4 до 0,8 мм, ширину профиля 67,5 мм. Для него характерна высокая антикоррозийная стойкость, высокая механическая прочность и небольшой вес.

Особенности исчисления размеров профлиста для забора и крыши

Технологичность возведения ограждений стеновых или крышных конструкций в немалой степени зависит от размеров профлиста, ведь имеет значение, сколько придётся уложить элементов для покрытия поверхности: 10 или 20. Другая сторона вопроса — кратность габаритных величин единичного листа длине и ширине кровельного ската, протяжённости и высоте сооружаемого забора. Здесь совместимость размеров сильно влияет на количество обрезков.

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

Приобретая профнастил, надо обращать внимание на то, что каждый производитель использует своё оборудование, и рисунок профиля в деталях может не совпадать с трапецией другого изготовителя. Поэтому дробить покупаемое количество листов на 2―3 приёма нежелательно.

Маркировка изделий

Основные характеристики гофролиста зашифрованы в маркировке изделия. Начинается обозначение с буквы:

• С — стеновой;
• НС — универсальный, или кровельный;
• Н — несущий.

Некоторые изготовители используют в названии знаки МП, МК. Например, размеры профлиста для крыши под маркой МП-20 означают, что высота трапеции 20 мм. Традиционная шифровка того же изделия выглядит как С20. Далее следуют ещё несколько цифр, дающих полную информацию о размерах профлиста для забора: ширина и длина — две последние, а перед ними толщина исходного металла штамповки. Пример обозначения стенового покрытия с высотой гребня 10, основой 0,50 мм и габаритами в плане 1х11 метров: С10−0,50−1000−11000.

Встречается ещё и маркировка по устаревшему стандарту, где указывался материал покрытия. Буквенные обозначения АЦ — алюмо-цинковое напыление, АК — алюмокремниевое и ЭОЦП — электролитическое цинковое покрытие.

Размеры плоскости листа

У профнастила, как и у всякого плоского предмета, основными характеристиками являются длина, ширина и толщина. Дополнительный параметр, учитываемый при выборе — высота выступа или волны профиля. Кровельные и стеновые гофрированные листы изготавливают следующих стандартных размеров:

1. Длина зависит от контуров поверхности, которую необходимо накрыть, а для исходных листов ограничивается возможностями прокатных станов. Сегодня эта величина достигла 14 м и для перекрытий нарезают полосы протяжённостью 6 метров. Дальнейшее наращивание длины экономически нецелесообразно из-за удорожания доставки металла на объект.
2. Ширина определяется из стандарта 1250 мм в зависимости от высоты гофры: если у марки С8 размер 1200, то для С 75 только 800 мм. Различают геометрическую, измеренную рулеткой, и полезную ширину листов, которая учитывает перехлест на одну или две волны. В случае с маркой С8 полезная величина составит 1150 мм.
3. Толщина профнастила кровельного и стенового 0,3―0,5 мм и влияет на прочность покрытия и его цену: чем надёжнее, тем дороже. Для несущих листов берут металл 0,7―1,3. Оптимальным, с точки зрения прочности, тяжести и цены, считают интервал 0,5―0,6 мм.
4. Высота гребня — чем она больше, тем прочнее и жёстче лист, но при равной длине имеет меньшую площадь. Максимальный размер волны зафиксирован 114 мм, а в частном строительстве — 44 мм.

Характеристики некоторых популярных среди населения профлистов приведены в таблице.

Как можно заметить, тяжёлые листы с высотой гофры больше 75 мм спросом не пользуются. Стеновой профнастил и несущий востребованы по наибольшей ширине.

Профнастил: толщина, размеры листа, виды, назначение

Прочный, легкий и недорогой профнастил, который еще называется профлистом, нашел сегодня широкое распространение и обрел популярность у многих потребителей. Используя данный материал, можно возвести гараж, склад или киоск. Профнастил обладает множеством разновидностей, с помощью одной из них вы всегда сможете облицевать стену, возвести перегородку или забор, а также легко соорудить крышу.

Однако высокая прочность и декоративность — это не единственные качества, за которые бы стоило выбрать данный материал. Ведь он еще довольно просто поддается транспортировке, а по прибытии на место вы сможете за несколько часов укрепить лист с помощью саморезов.

Основные виды

Профнастил, толщина которого может быть разной, имеет общую особенность, присущую всем разновидностям профиля. Речь идет о покрытии, которое может быть простым или полимерным. Под простым покрытием следует понимать оцинкованный слой.

Еще в процессе производства материал может покрываться прочным и декоративным полимерным покрытием. Рассматривая разновидности профиля, можно отметить, что он имеет свою глубину, форму и ширину. Эти особенности определяют прочность и жесткость листа, что позволяет использовать профлист в области строительства.

Стоит помнить о том, что профнастил, толщина и размеры листа которого будут упомянуты ниже, изготавливается по своим стандартам каждым производителем. Это указывает на то, что упомянутые характеристики могут отличаться.

Назначения профиля С8

Такой лист имеет волнистую поверхность и обладает более низкой прочностью по сравнению с профилями, приведенными ниже. Полотно может иметь оцинкованное или полимерное покрытие. В продаже такие полотна наиболее часто имеют коричневый, вишневый, белый, синий или тёмно-зелёный цвет.

Если крыша имеет достаточно большой уклон, то этот материал может использоваться для обустройства кровли. Его применяют еще в роли облицовки для стен и при возведении заборов. Профнастил С8 может использоваться для устройства кровли, если она имеет сплошную обрешетку. Применять материал можно как элемент конструкции при возведении временных сооружений и зданий, которые имеют быструю технологию строительства.

Этот профнастил может лечь в основу кровли, если имеет оцинкованный слой. Купив рифленый профлист, вы можете уложить его в конструкцию каркаса. Окрашенный лист с оцинкованным защитным слоем может использоваться для возведения ограждающих и щитовых конструкций. Дополнительными областями применения являются:

• стальные заборы;
• облицовка стеновых конструкций;
• защитное покрытие стен;
• элементы сборных сэндвич-панелей;
• элементы составных сэндвич-конструкций стен, перегородок, перекрытий, имеющих противопожарные характеристики.

Если речь идет о заборах, то следует приобрести профнастил С8, который имеет оцинкованное покрытие, защищенное полимером.

Размеры и характеристики профнастила С8

Профнастил, толщина которого может изменяться в пределах от 0,5 до 0,7 мм, имеет ширину 1200 мм. Что касается длины, то она изменяется от 0,5 до 12 м. Рабочая ширина листа равна 1150 мм, а высота профиля равна 8 мм. Шаг профиля эквивалентен 115 мм, а вес 1 м 2 листа равен 4,5 кг. Это верно, если толщина составит 0,5 мм. При толщине 0,7 мм вес 1 м 2 составит 6,17 кг.

Назначение профиля С10

Профнастил, толщина которого будет упомянута ниже, может иметь обозначение С10. В этом случае речь идет о гофрированном листе, который имеет пониженную прочность. Гофра обладает формой трапеции, а расцветки и покрытия листа будут такими же, как и в вышеописанным случае.

Этот вид профлиста используется для устройства кровель с большим углом наклона. Применять материал можно для строительства заборов, подходит он и для создания быстровозводимых сооружений, хозяйственных построек и при облицовке зданий. Применяется этот профлист для изготовления несущих деталей, перегородок из сэндвич-панелей, которые предохраняют постройки от пожара.

Минимальная толщина профнастила С10 составляет 0,4 мм. Используется данный материал при обустройстве кровель, на которые укладывается обрешетка с шагом 0,8 м. Увидеть С10 можно еще и в качестве элемента конструкции при возведении стальных сооружений разного назначения.

Размеры и характеристики профлиста С10

Профнастил оцинкованный, толщина 0,5 мм, — это усредненное значение. Максимальный параметр толщины составляет 0,8 мм. Что касается длины листа, то она изменяется от 0,5 до 12 м, общая и рабочая ширина листа равны 1150 и 1100 мм соответственно. Высота профиля эквивалентна 10 мм, а расстояние между профилями равно 115 мм. Квадратный метр листа толщиной 0,5; 0,6; 0,7; 0,8 весит 4,6; 5,83; 6,33; 7,64 кг соответственно.

Назначение профиля С18

Этот профнастил, толщина, виды которого будут описаны в статье, имеет вид волнистого или ребристого материала. Он обладает небольшой толщиной, что позволяет резать и сверлить его довольно просто. Типы и расцветки полимерных покрытий схожи с вышеописанными профилями. Декоративность довольно высока, поэтому С18 распространен при обустройстве оград и заборов. Подходит профлист для крыш, на которые предварительно укладывается обрешетка с шагом в 40 см или меньше. Дополнительными сферами использования являются:

• облицовка потолков;
• отделка стен;
• возведение щитовых конструкций;
• строительство перегородок.

При использовании профлиста для настила кровли скат должен быть равен 25° или меньше.

Размеры и характеристики профиля С18

Данный кровельный профнастил, размеры которого по длине составляют предел от 0,5 до 12 м, имеет толщину от 0,4 до 0,8 мм. Общая и рабочая ширина листа равна 1023 и 1000 мм соответственно. Высота профиля равна 18 мм. При расчете нагрузки на кровлю может понадобиться такой параметр, как вес одного квадратного метра. Если толщина листа равна 0,5; 0,6; 0,7; 0,8, то вес одного квадратного метра составит 5,18; 5,57; 7,13 и 8,11 кг соответственно.

Назначение профиля С21

Толщина кровельного профнастила С21 остается такой же, как и в вышеописанном случае. Этот материал представляет собой гофрированное полотно, поверхность которого может иметь трапециевидную или ребристую форму. Полотно защищено от коррозии:

Нашел свое распространение С21 для покрытия крыш с обрешеткой, элементы которой удалены на 80 см или меньше. Если проводить сравнение с предыдущими профилями, то профлист марки С21 используется для облицовки и строительства заборов, зданий, хозяйственных построек и сооружений. Материал имеет высокую прочность, а также отличается универсальностью, что верно при сравнении с предыдущими профилями.

Сферами использования являются:

• конструкции каркаса;
• ограждающие и щитовые конструкции;
• стеновые строительные конструкции;
• внешние стены небольших сооружений по типу торговых павильонов, бытовых помещений и гаражей;
• элементы сборных сэндвич-панелей.

Размеры листа профиля С21

Толщина листа была упомянута выше, длина остается прежней и варьируется от 0,5 до 12 м. Общая и рабочая ширина листа равны 1051 и 1000 мм соответственно. Высота профиля равна 21 мм, а расстояние между профилями эквивалентно 100 мм. При толщине 0,5; 0,7; 0,8 мм вес одного квадратного метра составит 5,14; 7,13; 8,11 кг соответственно.

Разновидности 2-мм профнастила по технологии изготовления, высоте и форме профиля, а также материалу

Профнастил 2-мм изготавливается по одной из двух технологий:

В первом случае используются государственные стандарты Р 52146-2003, тогда как во втором – Р 52246-2004. Можно классифицировать данный материал еще и по высоте профиля. Этот параметр будет изменяться, что определяет марка, и составит предел от 10 до 114 мм. Погрешность, допустимая при производстве, составляет предел от 1 до 2,5 мм.

Если приобрести лист с более высокой гофрой, то вы получите материал высокой жесткости, который может использоваться при возведении несущих конструкций. Подразделить профлист 2-мм толщины можно еще и по форме профиля, он может быть:

• волнообразным;
• прямоугольным;
• квадратным;
• трапециевидным.

При производстве может использоваться сталь тонколистовая горячеоцинкованная, с алюминиевым покрытием, алюмокремниевой защитой, с электролитическим цинковым покрытием. Эти виды профнастила изготавливаются из рулонной стали, которая защищена полимерным слоем.

Разновидности профнастила в зависимости от вида защитного покрытия

Самые известные покрытия, используемые для защиты профлиста, можно классифицировать на две группы: покрытие цинком или алюмоцинком и покрытие полимерными составами. Самой простой защитной основой является оцинковка. Она изготавливается горячим способом. Это говорит о том, что лист окунают в расплавленный цинк, добиваясь создания слоя толщиной от 25 до 30 микрон.

От агрессивных веществ защищает алюмоцинковое покрытие. Оно более стойко, называется еще гальвалюмом. В составе три компонента: цинк, алюминий и кремний. Последний необходим для связи первых двух металлов. Профлист с алюмоцинковой защитой используется в тех зонах города, которые имеют множество оживленных автотрасс. Подойдет такой материал для крыш дома у морского побережья или в промышленной зоне.

Небольшое заключение

Профнастил нашел свое широкое распространение в частном и промышленном строительстве по множеству причин. Среди них следует выделить: прочность, удобство монтажа, устойчивость к коррозии, удобство транспортировки и современный дизайн.

Если проводить сравнение с гладкими металлическим листом той же толщины, то профилированная основа будет обеспечивать большую прочность на изгиб, которая иногда достигает 3,5 тонны. Монтировать профилированный лист к обрешётке или отдельным частям зданий можно с помощью самонарезающих винтов. Листы устойчивы к разного рода погодным условиям, а также коррозии, что продлевает срок их эксплуатации.

Производство профнастила – виды и характеристики профлиста

Внимание! Прочтите более полную информацию об этой продукции (производители, толщины, оцинкование, качество, где применяется, фото) на главной странице «Профнастил».

Профнастил (профлист) различается по виду, форме, высоте и ширине готового профиля. От размера и высоты готового профиля идут и названия марок профнастила – С8, С10, С20, МП20, НС35, МП35, С44, НС44, НС57, Н60, Н75, Н114. Чем больше цифра в марке профлиста, тем выше его профиль, соответственно, тем выше его несущие свойства за счет увеличения высоты ребер жесткости и толщины металла. С увеличением размера профлиста (высоты профиля) увеличивается и вес профнастила на 1 м2.

Производство профнастила прокатывает металл любой длины от 0,5 м до 12 м под размеры заказчика. Сроки изготовления на производстве 2-3 дня. Вы можете выбрать со склада готовые мерные листы профнастила стандартных длин 2 м и цветов, но это касается только отдельных марок профлиста. Весь профнастил может быть произведен в полимерном покрытии любого цвета или из простого оцинкованного металла.

Заводы профнастила (профлиста) изготавливают готовую продукцию в следующих толщинах металла – 0,35; 0,4; 0,45; 0,5; 0,55; 0,6; 0,7; 0,8 – 1,2 мм. Профлист в толщине 0,35 и 0,4 мм — это продукция эконом и супер эконом класса. Традиционные ГОСТы по кровельному профлисту начинаются от 0,5 толщины. Для некоторых видов профлиста (фасадного, стенового и для забора) оптимальной толщиной металла является 0,45 и 0,5 мм. Для несущих профнастилов рекомендуемая строительными нормами толщина металла – от 0,7 мм и выше. В Москве и Московской области старейшими производствами профлиста являются МеталлПрофиль (Лобня), Гранд Лайн (Обнинск) и Стинерджи (Протвино).

Теперь коротко о каждой из марок профнастила. Профлист с8 традиционно считается фасадной маркой (стеновой, для забора). Характеризуется самой низкой высотой профиля и одинаковым размером равномерной трапеции с обеих сторон листа. Профнастил с10 также является в большей степени стеновым материалом, но с другой формой трапеции. В отдельных случаях его можно использовать и в качестве кровельного покрытия. Однако профлист с10 нельзя монтировать на больших скатах с низкими уклонами крыши. Профнастил оцинкованный с8 и с10 обладают самым малым весом и поэтому монтаж даже длинных листов выполняется достаточно просто и быстро. Вы можете заказать со склада на заводе профнастил с8 двух метровых длин – это складские позиции. Другие длины изготавливаются на производстве в течение 2-5 дней. Профлист с20 – самая популярная кровельная марка, применяющаяся как в промышленном строительстве, так и в малоэтажном коттеджном. Такой материал с высотой профиля 18 мм имеет достаточные ребра жесткости, одновременно обеспечивая хороший сток воды с крыши. Возможно использовать профнастил с20 и с более универсальной целью – и на кровле, и в качестве стенового материала. Кровельный профлист с21 является на сегодняшний день не менее востребованной маркой. Размеры более высокого профиля 21 мм и широкий выбор толщин металла дают возможность эффективно использовать его на кровлях производственных и общественных зданий больших площадей. Однако в отличие от профлиста нс35 или нс44, несущих функций у него нет даже при максимальной толщине. Профнастил нс35 является материалом с минимальной высотой профиля, если Вам необходимо, чтобы профнастил выполнял несущие функции стены и кровли, или кровли и перекрытия одновременно. Производство профнастила с21 возможно двух видов – кровельный (с кровельной канавкой на каждом листе) или фасадный (такая же высота и форма трапеции, но без кровельной канавки) и в толщине металла до 0,8 мм. Профнастил н60 и профлист н75 – самые распространенные проектные марки для строительства любых несущих конструкций. Эту продукцию характеризует наличие на каждой из сторон трапеции дополнительного ребра (шва) жесткости, который и обеспечивает несущие свойства. Если Вы выбираете, заказать профнастил н75 750 или профлист н60 для монтажа кровли с несущими свойствами, то следует иметь в виду, что рабочая ширина первого 750 мм, а второго 845 мм. Профнастил н114 рекомендуется СНиП для обеспечения конструкции перекрытия или кровли максимальной жесткости и прочности. При изготовлении профлиста н114 на заводе используется оцинкованный металл не менее 0,8 толщины. Технические характеристики такого профнастила и эксплуатационные свойства позволяют свободно использовать металлическое перекрытие до 50 лет – 70 лет.

Виды и марки профнастила

Профнастил сегодня имеет статус недорогого, прочного и легкого материала. Его еще называют профлистом. Он обрел популярность во многих областях деятельности человека. Этот материал с успехом может быть использован для строительства складов, киосков и гаражей.

В продаже представлены марки профнастила в широком ассортименте. С помощью одних можно облицовывать стены, другие можно использовать для возведения перегородок и заборов, тогда как третьи отлично подходят для сооружения крыш. В частном строительстве профнастил встречается наиболее часто. Это объясняется несколькими факторами. Среди них следует отметить то, что материал просто поддается обработке, для этого нет необходимости использовать профессиональное оборудование. Фактором в пользу профилированного листа в частном строительстве следует выделить еще и то, что он довольно недорого стоит, а использовать его можно и после демонтажа.

Виды профнастила по профилю

На первом этапе необходимо отметить одну общую особенность, свойственную всем разновидностям профиля описываемого материала. В этом случае речь идет о покрытии, которое может быть оцинкованным или полимерным. Последнее отличается высокой прочностью и выполняет декоративную функцию.

В остальных случаях каждая разновидность профиля обладает своей глубиной, формой и шириной. Благодаря этому изменяется прочность и жесткость, что позволяет расширять область использования в сфере современного строительства. Для того чтобы иметь представление о марках профлиста, следует более подробно рассмотреть каждую из них, ознакомившись с техническими характеристиками.

Марки профнастила: С8

Рассматривая марки профнастила, среди первых следует выделить С8, которая представляет собой волнистый лист, имеющий более низкую прочность по сравнению с профилями, представленными ниже. Данный материал довольно часто выпускают с оцинкованным покрытием или наносят полимер.

Часто он имеет коричневый, белый, синий, вишневый или зелёный цвет. Когда крыша имеет внушительный угол наклона, то данный профлист может использоваться для устройства кровли. Помимо прочего применяются материалы еще и для облицовки стен. Материал становится частью заборов.

Дополнительные области использования и технические характеристики профлиста марки С8

Рассматривая марки профнастила, следует особенно выделить С8, которая может укладываться на сплошную обрешетку при монтаже кровли. Довольно часто этот материал становится частью быстровозводимых конструкций и временного жилья. При необходимости возведения ограждающих листовых конструкций используется как раз такой профнастил, однако следует выбирать тот, что имеет оцинкованное покрытие.

Применяют С8 еще и в роли элементов сборных сэндвич-панелей, в качестве внутренних и противопожарных перегородок, а также ограждающих конструкций. Толщина листа в этом случае изменяется в пределах от 0,5 до 0,7 мм. Длина листа может находиться в пределах от 0,5 до 12 мм. Рабочая и общая ширина полотна составляет 1150 и 1200 мм соответственно. Важно учитывать перед приобретением еще и расстояние между соседними профилями, этот параметр эквивалентен 115 мм, что касается его высоты, то она равна 8 мм.

Профнастил марки С10

Если вас заинтересовали марки профнастила, то следует более подробно ознакомиться с разновидностью С10, у которой гофры имеют форму трапеции. Этот материал тоже обладает не столь высокой прочностью, а расцветки покрытия разнообразны, как и в вышеописанном случае. Этот материал тоже может использоваться для кровель, которым свойственен большой угол наклона, а также для возведения заборов, быстровозводимых сооружений, для облицовки зданий и хозяйственных построек. Может стать частью несущих деталей, сэндвич-панелей, которые будут в процессе эксплуатации исключать контакт с огнем.

Укладывать данный материал можно на обрешетку, максимальное расстояние между элементами которой составит 0,8 м. С10 используется для стальных кровель, однако в этом случае следует приобретать материал, покрытый оцинковкой с лакокрасочным слоем. Очень удобно использовать эту марку для каркасных конструкций, стеновых стройконструкций и внешних стен.

Максимальная толщина листа составляет 0,8 мм, тогда как минимальный параметр равен 0,4 мм. Рабочая и общая ширина листа равны 1100 и 1150 мм соответственно. Максимальная длина листа может быть равна 12 м, минимальное значение длины составляет 0,5 м. Расстояние между профилями равно 115 мм, тогда как их высота равна 10 мм. Описываемая марка кровельного профнастила должна укладываться на основания, перед сооружением которых необходимо осуществить расчет нагрузки. Таким образом, 0,8-мм толщина и квадратный метр площади дадут вес в 7,64 кг, тогда как если толщина уменьшается до 0,5 мм, то вес 1 м² составит 4,6 кг.

Профнастил марки С18

Марки профнастила оцинкованного представлены к продаже еще и в виде С18. Этот материал имеет волнистую или ребристую поверхность. В первом случае к буквенно-цифровому обозначению добавляется слово «волна». Благодаря тому что лист имеет незначительную толщину, он легко поддается сверлению, раскрою и обработке. Типы покрытий и расцветки аналогичны профилям, которые были представлены выше.

Материал имеет высокое качество декоративности, поэтому его довольно часто используют для сооружения оград и заборов. Укладывать листы можно на обрешетку, расстояние между элементами которой составляет 40 см или меньше. Данная марка профнастила для кровли может укладываться на конструкцию, уклон которой не превышает 25˚.

Этой разновидностью облицовывают потолки, стены и крыши. Толщина листа может составить 0,8 мм максимум, минимальное значение равно 0,4 мм. Рабочая и общая ширина листа составляют 1000 и 1023 мм соответственно. Высота профиля равна 18 мм. Весит 1 м² полотна при толщине листа в 0,8 мм 8,11 кг. Если толщина снижается до 0,5 мм, то весить квадратный метр листа будет 5,18 кг.

Профнастил марки С21

Рассматривая марки профнастила для крыши, следует обратить внимание еще и на разновидность С21. Этот материал имеет ребристую, гофрированную или трапециевидную поверхность. От коррозии материал защищается:

• полиэстером;
• полиуретаном;
• пуралом;
• призмой.

Полотно с этой маркировкой нашло свое применение при покрытий крыш, элементы обрешётки которых удалены друг от друга на 80 см или меньше. Используется материал еще и для облицовки зданий, а также их строительства. Полотна имеют высокую прочность, они универсальны, что и отличает их от описанных выше. Минимальная толщина листа может составить 0,4 мм, тогда как максимальное значение равно 0,8 мм. Рабочая и общая ширина листа равны 1000 и 1051 мм соответственно. Расстояние между профилями равно 100 мм, тогда как высота одного профиля равна 21 мм.

Профилированный лист марки МП-20

Профнастил марки МП-20 является одним из востребованных и популярных металлических профилей. Этому способствует сочетание незначительного веса, высокой несущей способности и привлекательного внешнего вида. Профиль применяется для монтажа стеновых ограждений, изготовления сэндвич-панелей и при облицовке зданий. Материал может лечь в основу скатных кровель, перегородок гражданских и промышленных зданий, а также подвесных потолков.

Полотна изготавливаются в 3 модификациях:

• тип А;
• тип В;
• тип R.

Первая и вторая разновидности применяются для ограждений и заборов, тогда как третья используется для кровельных покрытий. Отличаются первые две разновидности от третьей размерами трапеции и гофры. Так, у стеновых профилей вершина трапеции гораздо шире основания, тогда как у кровельного профиля всё наоборот.

Если вы будете рассматривать профнастил марки МП-20, то вышеперечисленные факторы могут показаться несущественными. Однако несущая способность кровельных разновидностей гораздо выше той, которая характерна для стеновых модификаций. Это указывает на то, что материал способен выдержать большие статические нагрузки. При этом первые две разновидности способны довольно стойко противостоять ветровым динамическим нагрузкам.

Профилированный лист марки С44

Этот материал довольно прочен и имеет высокий профиль в виде трапеции. Повышенная жесткость позволяет использовать лист для крыш с довольно редкой обрешеткой, расстояние между элементами которой достигает 2 м. Это обусловлено тем, что материал хорошо справляется с большими нагрузками, он подходит даже для изготовления несущих элементов. Бытовки, заборы, гаражи и ангары получаются довольно прочными и легкими. Максимальная толщина листа достигает 0,9 мм, тогда как длина равна 13,5 м. Высота профиля эквивалентна 44 мм, а вот расстояние между трапециями равно 20 см. Весить 0,9-мм лист площадью в 1 м² будет 8,78 кг.

Профнастил марки НС35

Вами тоже может быть приобретён профнастил. Марки, характеристики которых представлены в статье, обладают определенными особенностями, что и определяет область использования. Например, лист с маркировкой С35 имеет дополнительную ребристую поверхность и покрывается полимерами. Крыша получается не только особо прочной, но и максимально герметичной.

Расстояние между элементами обрешётки может достигать 1,5 м. Предназначено полотно для щитовых, несущих, стеновых конструкций. Длина листа, как и в большинстве описанных случаев, варьируется в пределах от 0,5 до 12 мм. Шаг трапеции равен 200 мм, тогда как высота профиля составляет 35 мм. Рабочая и общая ширина листа равны 1000 и 1060 мм соответственно.

Марка стали для изготовления профилированного листа

Марка стали для профнастила определяется методом изготовления. Если в обозначении вы увидели две буквы – «ХШ», перед вами лист для холодной штамповки. «ХП» обозначает сталь холодного профилирования, «ПК» — это сталь с покрытием из красок и лаков, тогда как «ОН» — сталь общего назначения. К данному обозначению добавляются еще и параметры толщины антикоррозионного слоя:

• «П» – толщина оцинковки от 40 до 60 мкм;
• «1» – толщина защитного слоя в пределах 40-18 мкм;
• «2» – защитный слой наносится толщиной от 18 до 10 мкм.

Сырье для профнастила подразделяется еще и по глубине вытяжки:

• весьма глубокая обозначается буквами «ВГ»;
• глубокий — «Г»;
• нормальный — «Н».

Рассматривая виды, марки профнастила, хорошо было бы знать, какое сырье использовалось для изготовления материала. Идеальным решением является оцинкованный лист с нормальной разнотолщинностью, который имеет обозначение «ХП» либо «ПК». Материал в итоге будет способен прослужить около 50 лет.

Заключение

Профнастил может быть защищен алюцинком или цинком. Самой простой основной защитой является оцинковка. Она исключает коррозию и наносится горячим способом. Это указывает на то, что лист окунается в цинк, в процессе чего удается добиться защитного слоя, толщина которого достигает 30 микрон.

Алюмоцинковое покрытие способно защитить от воздействия агрессивных веществ. Такое покрытие является более стойким, в его состав входят несколько компонентов, среди прочих следует выделить кремний, алюминий и цинк. Первый элемент обеспечивает прочную связь последних двух.
