Диаметры и размеры пластиковых труб
Большинство изготовителей пластиковых труб гарантируют их долгую и безаварийную эксплуатацию, а металлические трубы служат в среднем около двадцати лет. Поэтому многие люди выбирают именно пластиковые изделия для разных систем трубопроводов.
Какие бывают типоразмеры пластиковых труб и какие остальные важные параметры существуют читайте ниже.
Размеры пластиковых труб
Самые распространенными из этой категории труб считаются — изготовленные из полиэтилена и поливинилхлорида.

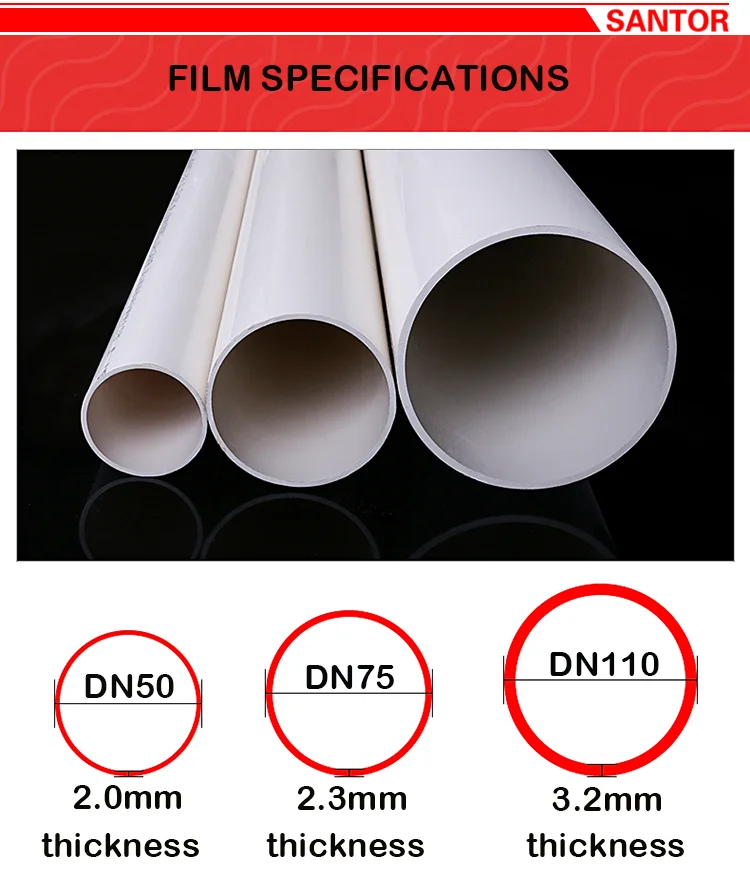

Примеры пластиковых труб для систем канализации
ПВХ трубы отличаются характеристиками:
- типоразмеры – от 16 и до 630 мм;
- классы давления PN 6, PN 10 и PN 16;
- удельная теплоемкость – 1,0 Дж/г;
- минимальный радиус изгиба при 20 градусах – 300;
- монтаж труб проводится при температурах от -5 до + 90 градусов.
Полиэтиленовые трубы имеют следующие параметры:
- типоразмеры от 16 и до 450 мм;
- классы давления — PN 6.
3, PN 10 и PN 16; - работа с трубами проводится при температуре окружающей среды от -5 до + 35 градусов;
- расчетный коэффициент запаса прочности – С= 1,25.
3, PN 10 и PN 16;Диаметр пластиковых труб
Диаметр пластиковых труб
Какого диаметра бывают пластиковые трубы? Пластиковые трубы маркируются по диаметру наружному и бывают таких диаметров: 16, 20,25, 32, 40, 50, 60, 70, 80, 90, 100 мм и так далее. В любом случае применяются трубы определенного диаметра, к примеру:
- трубы с диаметром 20 и 32 мм. Применяются чаще всего в индивидуальном строительстве, так как их можно легко изогнуть, также они отличаются высокой пропускной способностью;
- трубы с диаметром 70 и 80 мм. Такие изделия применяются при постройке больших жилых домов и при строительстве помещений магазинов, офисов и тому подобное;
- трубы с диаметром 200 мм. Предназначены для строительства крупных объектов, которые рассчитаны на большое количество людей. К примеру, больницы, спортивные комплексы, гостиницы;
- трубы с диаметром 300 мм. Используют при строительстве очень крупных промышленных объектов.
К примеру, больницы, спортивные комплексы, гостиницы;Могут ли выдержать пластиковые трубы высокую температуру?
Пластик, из которого изготовлена труба, получают методом полимеризации полипропилена, в котором участвуют металлические катализаторы. Такой материал при +140 градусах начнет размягчаться, а при температуре 175 градусов по Цельсию уже расплавляется. Производители дают гарантии нормальной эксплуатации трубы при температуре меньше +95 градусов. И нужно помнить о маркировке изделий. Трубы PN 20 считаются изделиями универсальными и допускают температуру теплоносителя в +60 градусов, а вот маркировка труб PN25 сможет выдержать и 95 градусов, которые гарантирует производитель.
Существует запас прочности, которым «разрешено» поднятие температуры теплоносителя до +140 градусов, но на небольшой период. Тут вода в пар не превратится из-за давления в трубопроводе.
Трубопровод не расплавится, но срок службы сократится.Рабочее давление пластиковых труб
Если говорить о том, какое давление выдерживают такие трубы, то при температуре в + 95 градусов они выдерживают номинальное давление 6,6 атмосфер. При более высокой температуре и небольшом давлении или же наоборот (температура меньше, а давление больше), трубы из пластика служат долго. При температуре больше 100 градусов и высоком номинальном давлении, срок службы труб резко сокращается.
Испытание систем водоснабжения в новых домах или в старых зданиях после реконструкции может проводиться с давлением в 12 атмосфер. Но такое испытание кратковременное, к тому же используют холодный воздух или воду, и такой тест нанести трубам вреда не должен.
Как высчитываются пропускные способности трубы?
Эта метрическая характеристика позволяет узнать и рассчитать соотношение предельного объема жидкости, который проходит за единицу определенного количества времени через трубу.
Есть таблицы , помогающие вычислить этот параметр, хорошим примером служит таблица Ф.А. Шевелева. Но все же лучше, если пропускная способность пластиковых труб будет рассчитана специалистами в этом деле. Все дело в том, что при расчете с самого начала учитываются не только диаметр трубы и материал, из которого она изготовлена, но и уклон прокладки трубы, если водопровод будет не напорный, и давление, возникающее при подаче воды. При расчете этого параметра не берутся в расчет такие данные, как зарастание внутреннего пространства и коррозия трубы, ведь их у пластиковых труб просто нет.
Поэтому можно сказать, что со временем эта способность пластиковых труб не снижается, в отличие от стальных труб, у которых при эксплуатации со временем появляется коррозия и происходит зарастание разными органическими остатками.
Видео для дополнительной информации по теме «Пластиковые трубы»
com/embed/UV4R-8Zxvrw» frameborder=»0″ allowfullscreen=»»> Трубы пвх для электропроводки, все размеры, оптовые цены, доставка.
***** Таблицу размеров ГОФРОТРУБ (внешний и внтуренний диаметры) СМОТРИТЕ В ОПИСАНИЯХ ТОВАРОВ *****
Для прокладывания проводки в помещениях без повышенных требований к пожарной безопасности чаще всего используются гофрированные трубы из ПВХ. Эти пластиковые трубопроводы имеют множество преимуществ, среди которых можно назвать высокую прочность, эластичность, устойчивость к возгоранию, а также отличные диэлектрические свойства. Чтобы подобрать оптимально подходящее для ваших целей изделие, стоит знать, какими бывают размеры труб ПВХ — об этом мы рассказываем в этой статье.
Малые диаметры
При создании электрической системы в помещении чаще всего выполняется монтаж пластиковых труб с диаметром до 25 миллиметров. Их размер идеально подходит для подключения ламп, розеток, выключателей, мелких приборов, а также прочих электрических точек к распределительным коробкам и щиткам.
Кроме того, если взглянуть на специальную таблицу диаметров труб ПВХ, то можно выяснить, что изделия с размером 25 мм применяются в соединении промежуточных распределительных щитков с основными шкафами и щитами.
Средние диаметры
Средним считается диаметр труб ПВХ 25–40 мм, если речь идёт о прокладке электрического кабеля, а не о других сферах их применения. Такие виды защитных аксессуаров применяются в соединении между собой распределительного оборудования. При большой длине они также могут использоваться для прокладывания магистральных электрических линий внутри объекта — например, предназначенных для подключения отдельных помещений, цехов либо корпусов. Размеры и цены труб ПВХ среднего диаметра позволяют использовать их и для прокладывания множества слаботочных кабелей, относящихся к информационным сетям, системам видеонаблюдения и удалённого управления.
Большие диаметры
Большими считаются трубы ПВХ, внутренний диаметр которых равен 45–63 мм.
Чаще всего такие виды трубопроводов используются для прокладывания фидеров (кабелей, обеспечивающих ввод электричества в объект), а также для создания магистралей. Они могут изготавливаться не только из ПВХ — чаще всего встречаются изделия из такого материала, как ПНД, которые отличаются повышенной прочностью и устойчивостью ко всем внешним воздействиям.
Если толщина стенки труб ПВХ достаточно велика, их можно использовать и для наружного прокладывания кабелей. Характеристики таких изделий включают не только высокую прочность, но также отличную теплоизоляцию.
Нестандартные варианты
В каталоге труб ПВХ размеры далеко не всегда ограничиваются названными показателями. Достаточно часто встречаются трубы ПВХ с диаметром 100–200 миллиметров. Чаще всего такие изделия применяют для создания канализации или для транспортировки воды. Однако их можно применять не только в качестве канализационных. К примеру, существуют специализированные электротехнические двустенные трубы, размеры, прочность и герметичность которых позволяют прокладывать магистральные линии для подключения отдельных зданий.
Эти трубы находятся в разделе ДВУСТЕННЫЕ ГОФРИРОВАННЫЕ ТРУБЫ
Длина трубы
Если Вас интересует длина труб ПВХ (гофрированных и гладких), то стоит обратиться непосредственно к каталогу этого раздела. Представленная здесь продукция широко известной компании Экопласт, имеет различные упаковки, что отражено в названиях и описаниях товаров. Так, гофрированные трубы с диаметром 16–20 мм выпускаются в бухтах по 100 метров (но для популярных артикулов производитель предлагает и другие упаковки, поменьше), а несколько большие изделия на 25 мм — по 50 метров. Чем больше диаметр, тем меньшей будет длина бухты — так, для размера в 32 мм она равна 25 метрам, а для 40 мм — 20 метрам. Наименьшая длина у труб с диаметром 50 мм — 15 метров. Гладкие (жёсткие) ПВХ трубы отпускаются по 2 и по 3 метра
Серии труб ПВХ
Стоит также знать, что трубопроводы различаются по толщине стенок. Специалисты выделяют тяжёлую и лёгкую серию. Первая может использоваться в монолитном бетоностроении — такую трубу прокладывают в цементных стяжках, а также в штробах, которые заделаны различными составами.
Тяжёлые трубопроводы способны выдерживать нагрузки до 750 Н, что соответствует весу среднестатистического человека или давлению, создаваемому 30-сантиметровым слоем бетона.
Трубный завод Экопласт производит и изделия лёгких серий. Чаще всего они применяются для соединения различных точек «по воздуху», а также для прокладывания кабелей в гипсокартонных стенах или в других отделочных конструкциях.
Как подобрать трубы нужного размера?
Существует зависимость между диаметром трубы и площадью сечения проводов, проложенных в ней. Поэтому таблица размеров труб ПВХ поможет вам подобрать оптимальный вариант:

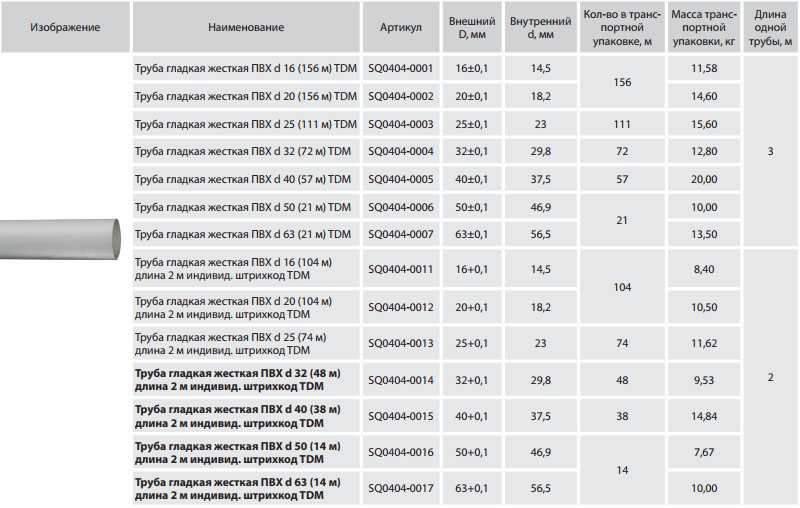

Размеры труб из ПВХ: руководство по размерам и размерам
19.03.2021
В зависимости от проекта вам может понадобиться купить новые трубы из ПВХ. Трубы из ПВХ различаются по размеру и делятся на три основные категории: график 40, график 80 и график 120. Чтобы избежать неправильного использования, неисправностей сантехники или откладывания проекта трубопровода, полезно провести исследование и найти подходящий продукт.
Трубы из ПВХ измеряются в номинальной системе. Это означает, что все измерения основаны на типах структур по сравнению с конкретными измерениями. Например, 0,84 дюйма, измеренные от одного конца трубы до другого, классифицируются как однодюймовая труба. Существуют также различные способы использования каждого типа графика трубопровода. Продолжайте читать, чтобы понять размер каждой трубы из ПВХ и использовать ее для вашей следующей работы.
Как измерить текущий размер трубы из ПВХ
| Ваше измерение | Средний внешний диаметр (НД) |
|---|---|
| Диаметр | Перевод размеров труб из ПВХ |
| 0,84” | ½” |
| 1,05 дюйма | ¾” |
| 1,315” | 1 дюйм |
| 1,66” | 1 ¼” |
| 1,9 дюйма | 1 ½” |
| 2,375” | 2” |
| 3,5 дюйма | 3 дюйма |
| 4 дюйма | 3 ½” |
| 4,5 дюйма | 4 дюйма |
| 5,563” | 5 дюймов |
| 6,625” | 6 дюймов |
| 8,625” | 8” |
| 10,75” | 10” |
* Работает с трубами из ПВХ сортамента 40 и сортамента 80. | |
Размеры труб рассчитываются по номинальной шкале. Это означает, что их измерения ссылаются на существующие структуры, а не на измерения в истинном масштабе. Чтобы помочь определить правильный размер труб, который вам нужен, мы включили полезное руководство выше.
Вот пошаговое руководство по использованию таблицы:
- Положите трубку на твердую поверхность и поверните ее одним концом к себе.
- Возьмите рулетку или линейку, чтобы измерить расстояние от правого внешнего края трубы до левого внешнего края. Держите линейку как можно ровнее во время измерения.
- Теперь соедините «Ваше измерение» со «Средним значением ОП», используя приведенную выше таблицу.
- Выберите трубы на основе среднего наружного диаметра, с которым связано ваше измерение.
Имейте в виду, что эти размеры относятся к внешнему краю трубы, а не к внутреннему. В зависимости от графика труб, которые вам нужны, ваши внутренние размеры могут колебаться.
Размеры труб из ПВХ сортамента 40
| Номинальный размер трубы (дюймы) | Внешний диаметр (OD) | Мин. Толщина стенки | Внутренний диаметр (ID) | Линейная плотность веса (Вт/фут) |
|---|---|---|---|---|
| 1/8 | 0,405 | 0,068 | 0,249 | 0,051 |
| 1/4 | 0,540 | 0,086 | 0,344 | 0,086 |
| 3/8 | 0,675 | 0,091 | 0,473 | 0,115 |
| 1/2 | 0,840 | 0,109 | 0,602 | 0,170 |
| 3/4 | 1.050 | 0,113 | 0,804 | 0,226 |
| 1 | 1,315 | 0,133 | 1,029 | 0,333 |
| 1 1/4 | 1,660 | 0,140 | 1. 360 | 0,450 |
| 1 1/2 | 1.900 | 0,145 | 1,590 | 0,537 |
| 2 | 2,375 | 0,154 | 2,047 | 0,720 |
| 2 1/2 | 2,875 | 0,203 | 2,445 | |
| 3 | 3.500 | 0,216 | 3.042 | 1,488 |
| 3 1/2 | 4.000 | 0,226 | 3,521 | 1,789 |
| 4 | 4.500 | 0,237 | 3,998 | 2.118 |
| 5 | 5,563 | 0,258 | 5.016 | 2,874 |
| 6 | 6.625 | 0,280 | 6.031 | 3,733 |
| 8 | 8,625 | 0,322 | 7,942 | 5. 619 |
| 10 | 10.750 | 0,365 | 9,976 | 7,966 |
| 12 | 12.750 | 0,406 | 11.889 | 10,534 |
| 14 | 14.000 | 0,437 | 13.073 | 12.462 |
| 16 | 16.000 | 0,500 | 14.940 | 16.286 |
| 18 | 18.000 | 0,562 | 16.809 | 20.587 |
| 20 | 20.000 | 0,593 | 18.743 | 24.183 |
| 24 | 24.000 | 0,687 | 22.544 | 33.652 |
Трубы сортамента 40 обычно белого или серебристого цвета, но могут быть и других цветов. Эти трубы тоньше, чем сортаменты 80 и 120. Это позволяет жидкости проходить быстрее, чем другие графики трубопровода.
Этот тип поддерживает большое давление, даже для систем холодного водоснабжения. При жарких температурах все три графика способны выдерживать до 140 градусов.
Трубы сортамента 40 обычно используются для дренажа вокруг зданий, а также для газо- и водопроводов. Номинальное давление для этого графика труб составляет от 120 до 810 фунтов в секунду на дюйм (PSI). В результате трубы сортамента 40 обычно используются для систем питьевой воды, строительства полей для гольфа, бассейнов и спа-салонов.
Размеры труб из ПВХ сортамента 80
| Номинальный размер трубы (дюймы) | Внешний диаметр (OD) | Мин. Толщина стенки | Внутренний диаметр (ID) | Линейная плотность веса (Вт/фут) |
|---|---|---|---|---|
| 1/8 | 0,405 | 0,095 | 0,195 | 0,068 |
| 1/4 | 0,540 | 0,119 | 0,288 | 0,110 |
| 3/8 | 0,675 | 0,126 | 0,407 | 0,153 |
| 1/2 | 0,840 | 0,147 | 0,546 | 0,225 |
| 3/4 | 1. 050 | 0,154 | 0,742 | 0,305 |
| 1 | 1,315 | 0,179 | 0,957 | 0,450 |
| 1 1/4 | 1,660 | 1.191 | 1,278 | 0,621 |
| 1 1/2 | 1.900 | 0,200 | 1.500 | 0,754 |
| 2 | 2,375 | 0,218 | 1,939 | 1,043 |
| 2 1/2 | 2,875 | 0,276 | 2,290 | 1,594 |
| 3 | 3.500 | 0,300 | 2,864 | 2,132 |
| 4 | 4.500 | 0,337 | 3,786 | 3.116 |
| 6 | 6.625 | 0,432 | 5.709 | 5,951 |
| 8 | 8,625 | 0,500 | 7,565 | 9. 040 |
| 10 | 10.750 | 0,593 | 9.493 | 13.413 |
| 12 | 12.750 | 0,687 | 11.294 | 18.440 |
| 14 | 14.000 | 0,750 | 12.410 | 22.119 |
| 16 | 16.000 | 0,843 | 14.213 | 28.424 |
| 18 | 18.000 | 0,937 | 16.014 | 36.487 |
| 20 | 20.000 | 1.031 | 17.814 | 44.648 |
| 24 | 24.000 | 1,218 | 21.418 | 36.341 |
Трубы сортамента 80 толще, чем трубы сортамента 40, но все же не самые толстые. Эти трубы обычно темно-серого цвета, но могут различаться. Трубы из ПВХ сортамента 80 толще и прочнее, чем трубы сортамента 40, и могут выдерживать более высокие давления с рейтингом от 210 до 1230 фунтов на квадратный дюйм.
Они часто используются для химической обработки, промышленного покрытия, линий деионизированной воды и управления очисткой сточных вод.
Имейте в виду, что чем толще труба, тем не менее безопасность трубы. В зависимости от решений, которые вы будете транспортировать, и желаемой скорости потока, могут произойти несчастные случаи, если вы не выберете правильный размер и посадку. Например, если вы используете тяжелую трубу для общего решения, ваш поток может быть медленнее, чем необходимо.
Размеры труб из ПВХ сортамента 120
| Номинальный размер трубы (дюймы) | Внешний диаметр (НД) | Мин. Толщина стенки | Внутренний диаметр (ID) | Линейная плотность веса (Вт/фут) |
|---|---|---|---|---|
| 1/2 | 0,840 | 0,170 | 0,480 | 0,236 |
| 3/4 | 1. 050 | 0,170 | 0,690 | 0,311 |
| 1 | 1.320 | 0,200 | 0,891 | 0,464 |
| 1 1/4 | 1,660 | 0,215 | 1.204 | 0,649 |
| 1 1/2 | 1.900 | 0,225 | 1,423 | 0,787 |
| 2 | 2,380 | 0,250 | 1,84 | 1.111 |
| 2 1/2 | 2,880 | 0,300 | 2,239 | 1,615 |
| 3 | 3.500 | 0,350 | 2,758 | 2,306 |
| 4 | 4.500 | 0,430 | 3,574 | 19.000 |
| 6 | 6.625 | 0,532 | 5.434 | 36.390 |
| 8 | 8,625 | 0,719 | 7. 189 | 60.440 |
| 10 | 10.750 | 0,844 | — | 98.290 |
| 12 | 12.750 | 1.000 | — | 125.490 |
| 14 | 14.000 | 1,094 | — | 150.790 |
| 16 | 16.000 | 1,219 | — | 192.430 |
| 18 | 18.000 | 1,375 | — | 244.140 |
| 20 | 20.000 | 1.500 | — | 296.370 |
| 22 | 22.000 | 1,625 | — | 353.610 |
| 24 | 24.000 | 1,812 | — | 429.390 |
Трубы Schedule 120 являются одними из самых толстых труб на рынке.
Благодаря своей плотности они обычно используются для некоррозионных или общих коррозионных проектов с менее реактивными ингредиентами. Автомобильные и строительные предприятия часто используют эти материалы для обеспечения максимальной долговечности. Толщина трубы Schedule 120 помогает замедлить работу систем с низким и высоким давлением с рейтингом от 380 до 1010 фунтов на квадратный дюйм.
В зависимости от строительной площадки, на которой вы работаете, свяжитесь со своим штатом для получения информации о строительных нормах и правилах. Чтобы избежать недопонимания, убедитесь, что вы узнали графики трубопроводов, необходимые для надлежащего соблюдения местных требований.
Как только вы определитесь с размерами труб, вы сможете перейти к следующему шагу: заказать значения труб. Чтобы помочь контролировать поток в трубе, выясните, какой размер клапанов вам может понадобиться. Когда вы будете готовы установить свои трубы и клапаны, обязательно обратитесь к нашему руководству.
Поскольку вашей команде нужны дополнительные материалы или информация по установке, обязательно обратитесь к сайту Zoro за экспертными советами, рекомендациями и потребностями в продуктах.
Источники: Ханкер
Соответствие и пригодность продукта
Информация о продукте, содержащаяся в данном руководстве, предназначена только для общих информационных целей. Такие заявления о продукте не являются рекомендацией продукта или заявлением относительно уместности, точности, полноты, правильности или актуальности предоставленной информации. Информация, представленная в этом руководстве, не заменяет использование вами каких-либо инструкций производителя, технических руководств по продукту или других доступных вам профессиональных ресурсов или консультантов. Всегда читайте, понимайте и следуйте всем инструкциям производителя.
Таблица размеров труб из ПВХ
Размеры труб из ПВХ отличаются от размеров, которые называются трубами. Например, 1-дюймовая труба из ПВХ на самом деле имеет внешний диаметр 1,315 дюйма и внутренний диаметр 1,029 дюйма.
Фитинги следуют той же схеме: 1-дюймовый фитинг имеет отверстие 1,315 дюйма для установки 1-дюймовой трубы, которая на самом деле имеет диаметр 1,315 дюйма. Отверстие в фитинге и размер трубы точно такого же размера; это называется «посадка с натягом», и две части предназначены для «сварки» вместе с помощью клея для ПВХ, который на самом деле является растворителем, который сплавляет две части вместе.0003
Размеры трубы из ПВХ
Спецификация 40 Размеры
| Ном. Труба Размер (дюймы) | Н.Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. пси* |
| 1/8″ | 0,405 | 0,249 | 0,068 | 0,051 | 810 |
| 1/4 дюйма | 0,540 | 0,344 | 0,088 | 0,086 | 780 |
| 3/8 дюйма | 0,675 | 0,473 | 0,091 | 0,115 | 620 |
| 1/2″ | 0,840 | 0,602 | 0,109 | 0,170 | 600 |
| 3/4 дюйма | 1. 050 | 0,804 | 0,113 | 0,226 | 480 |
| 1″ | 1,315 | 1,029 | 0,133 | 0,333 | 450 |
| 1-1/4 дюйма | 1,660 | 1.360 | 0,140 | 0,450 | 370 |
| 1-1/2 дюйма | 1.900 | 1,590 | 0,145 | 0,537 | 330 |
| 2 дюйма | 2,375 | 2,047 | 0,154 | 0,720 | 280 |
| 2-1/2″ | 2,875 | 2,445 | 0,203 | 1,136 | 300 |
| 3 дюйма | 3.500 | 3.042 | 0,216 | 1,488 | 260 |
| 3-1/2 дюйма | 4.000 | 3,521 | 0,226 | 1,789 | 240 |
| 4 дюйма | 4. 500 | 3,998 | 0,237 | 2.118 | 220 |
| 5″ | 5,563 | 5.016 | 0,258 | 2,874 | 190 |
| 6 дюймов | 6.625 | 6.031 | 0,280 | 3,733 | 180 |
| 8 дюймов | 8,625 | 7,942 | 0,322 | 5.619 | 160 |
| 10 дюймов | 10.750 | 9,976 | 0,365 | 7,966 | 140 |
| 12 дюймов | 12.750 | 11.889 | 0,406 | 10,534 | 130 |
Спецификация 80 Размеры
| Ном. Труба Размер (дюймы) | Н. Д. | Средний В.Д. | Мин. Стена | Ном. Вт./фут. | Макс. В.П. пси* |
| 1/8″ | .405 | .195 | 0,095 | 0,063 | 1230 |
| 1/4 дюйма | .540 | .282 | 0,119 | 0,105 | 1130 |
| 3/8″ | .675 | .403 | 0,126 | 0,146 | 920 |
| 1/2″ | .840 | .526 | 0,147 | 0,213 | 850 |
| 3/4 дюйма | 1.050 | .722 | 0,154 | 0,289 | 690 |
| 1″ | 1.315 | .936 | 0,179 | 0,424 | 630 |
| 1-1/4 дюйма | 1,660 | 1,255 | 0,191 | 0,586 | 520 |
| 1-1/2 дюйма | 1. 900 | 1,476 | 0,200 | 0,711 | 470 |
| 2 дюйма | 2,375 | 1,913 | 0,218 | 0,984 | 400 |
| 2-1/2″ | 2,875 | 2,290 | 0,276 | 1.500 | 420 |
| 3 дюйма | 3.500 | 2,864 | 0,300 | 2.010 | 370 |
| 3-1/2 дюйма | 4.000 | 3,326 | 0,318 | 2,452 | 350 |
| 4 дюйма | 4.500 | 3,786 | 0,337 | 2,938 | 320 |
| 5 дюймов | 5,563 | 4,768 | 0,375 | 4.078 | 290 |
