ГОСТ 25809-2019 Смесители и краны водоразборные. Типы и основные размеры

Текст ГОСТ 25809-2019 Смесители и краны водоразборные. Типы и основные размеры

>

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ ПО СТАНДАРТИЗАЦИИ. МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (МГС)

INTERSTATE COUNCIL FOR STANDARDIZATION. METROLOGY AND CERTIFICATION (ISC)

МЕЖГОСУДАРСТВЕННЫЙ

СТАНДАРТ

СМЕСИТЕЛИ И КРАНЫ ВОДОРАЗБОРНЫЕ

Типы и основные размеры

Издание официальное

Москва Стандартинформ 2019

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

• 1 РАЗРАБОТАН Акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (АО «ЦНС»)

• 2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

• 3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (протокол от 30 апреля 2019 г. № 118-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) ММ-97	Код страны по МК (ИСО 3166) ММ-97	Сокращенное ita именование национального органа по стандартизации
Беларусь	BY	Госстандарт Реслублмси Беларусь
Киргизия	KG	Кыргыэстандарт
Россия	RU	Госстандарт
Таджикистан	TJ	Таджикстандарт
Узбекистан	UZ	Узстандарт

• 4 Приказом Федерального агентства по техническому регулированию и метрологии от 19 ноября 2019 г. No 1193-ст межгосударственный стандарт ГОСТ 25809—2019 введен е действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.

• 5 ВЗАМЕН ГОСТ 25809-96

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых е этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

© Стацдартинформ. оформление. 2019

В Российской Федерации настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен в качестве официального издания без разрешения Федерального агентства по техническому регулированию и метрологии

ГОСТ 25809—2019

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СМЕСИТЕЛИ И КРАНЫ ВОДОРАЗБОРНЫЕ

Типы и основные размеры

Water supply mixing valves and taps. Types and principal dimensions

Дата введения — 2020—06—01

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты;

ГОСТ 8870 Колонки водогрейные для ванн. Технические условия

ГОСТ 19681 Арматура санитарно-техническая водоразборная. Общие технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах. указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссыгвсу

3.1 Обозначения и применяемые наименования типа смесителя или крана приведены в таблице 1.

Издание официальное

Таблица 1

Применяемое наименование	Обозначение
Смеситель	См
Кран	Кр
Умывальник	Ум
Мойка	М
Ванна	В
Ванна и умывальник	ВУ
Душ	Дш
Бидэ	Бд
Водогрейная колонка	К
Двухрукояточный	Д
Однорукояточный	О
Локтевой	Л
С подводками а раздельных отверстиях	Р
Центральный (с подводками, размещенными 8 одном отверстии)	ц
Набортный	Б
Настенный	Н
Застойный	3
С душевой сеткой на гибком шланге	Шл
С душевой сеткой на штанге	Шт
С душевой сеткой на стационарной трубке	Тр
С щеткой с набортным креплением	Щб
С щеткой с настенным креплением	Щн
Излив с аэратором	А
Излив выдвижной	Из
Излив со струевыпрямителем	Ст
Излив с развальцованным носком	Р

• 3.2 Условное обозначение типа смесителя или крана в технической документации или при заказе должно состоять из букв: См — для смесителя или Кр — для крана, типа смесителя или крана, указанного последовательным набором буквенных обозначений, приведенных в таблице 1. и обозначения настоящего стандарта.

В условное обозначение настенного смесителя перед обозначением настоящего стандарта добавляют цифры 10 или 15 в зависимости от межцентрового расстояния штуцеров 100 или 150 мм.

Примеры условных обозначений:

Смеситель для умывальника, однорукояточный, центральный, набортный, с аэратором

См-УмОЦБА ГОСТ 25809—2019

Смеситель для мойки двухрукояточный, центральный, набортный с аэратором

См-МДЦБА ГОСТ 25809—2019

Смеситель для ванны, однорукояточный, раздельный, настенный, с душевой сеткой на гибком шланге и штанге, со струевыпрямителем и межцентровым расстоянием 150 мм

См^ВОРНШлШтСт-15 ГОСТ 25809-2019

Смеситель общий для ванны и умывальника, двухрукояточный, раздельный, настенный, с душевой сеткой на гибком шланге, с аэратором и межцентровым расстоянием 150 мм

См-ВУДРНШлА-15 ГОСТ 25809—2019

Смеситель общий для душа, деухрукояточный. раздельный, настенный, с душевой сеткой на стационарной трубке и межцентровым расстоянием 150 мм:

СМ‘ДшДРНТр-15 ГОСТ 25809—2019

• 3.3 Настенные смесители изготовляют с расстоянием между центрами штуцеров для присоединения патрубков подвода воды, равным 100 и 150 мм. в соответствии с заказами потребителей.

• 3.4 Изливы смесителей и кранов изготавливают с аэратором, струевыпрямителем или развальцованным носиком.

• 3.5 Основные и присоединительные размеры смесителей и кранов и предельные отклонения от размеров должны соответствовать указанным на рисунках 1—29 и в таблицах 2—в.

• 3.6 Центральные смесители для умывальников, моек изготовляют с литым тройником или с гибкими трубками, предназначенными для присоединения смесителя к сетям холодной и горячей воды, основные размеры которых указаны на рисунке 22.

• 3.7 Основные размеры седла клапана и резьбы седла для присоединения вентильных головок должны соответствовать указанным на рисунке 24.

• 3.8 Размер резьбы накидных гаек и штуцеров для присоединения душевых трубок и шлангов должен быть G 1/2-В. а поворотных изливое — G 3/4-В.

• 3.9 Размер резьбы узла присоединения душевой сетки к душевой трубке и трубке рукоятки гибкого шланга должен быть G 1/2-В.

• 3.10 Размеры резьбы узла присоединения аэратора к изливам должны соответствовать указанным на рисунке 25.

• 3.11 Центральные набортные смесители и краны должны иметь размер корпуса, обеспечивающий их монтаж на отверстии мойки, раковины, умывальника или рукомойника диаметром 34 мм.

• 3.12 Гибкие подводки центральных набортных смесителей (рисунок 22) должны обеспечивать удобство монтажа (гибку без применения дополнительного инструмента).

• 3.13 Патрубки для присоединения настенных смесителей к сетям холодной и горячей воды должны иметь эксцентриситет не менее 3 мм и внутренние реборды или наружные лыски для завинчивания их в муфту или угольник.

• 3.14 Конструкция смесителей к водогрейным колонкам должна исключать возможность повышения давления в водяном баке колонки выше 0.1 МПа.

• 3.15 Предприятия-изготовители должны поставлять смесители и краны комплектно. 8 комплект входит смеситель или кран со всеми деталями (облицовочные шайбы, патрубки или узлы присоединения ксетям холодной или горячей воды, детали крепления, прокладки и т. д.). предусмотренными технической документацией.

• 3.16 Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение, указания по монтажу и эксплуатации смесителей и кранов и гарантии изготовителя — по ГОСТ 19681.

• 3.17 Время действия порционных полуавтоматических смесителей и кранов не должно превышать 60 с.

Рисунок 1 — Смесигвгъ для умывальника и мойси двухрукоягочный центральный набортный, излив с аэратором. Тилы См-УмДЦБА. См-МДЦБА

Рисунок 2 — Смеситель для умывальника и мойки двухрукояточный центральный набортный, излив с аэратором. Типы См-УмДЦБА. См-МДЦЕА

Таблица 2—Смеситель для умывальника и мойки двухрукояточный центральный набортный, излив с аэратором (типы См-УмДЦЕА. См-МДЦБА)

В миллиметрах

	Н	Область лрименеииа
ко ыемев
110	70	В смесителях для умывальников
180	130	В смесителях для моек с одной чашей
240	130	То же. с двумя чашами

Рисунок 3 — Смеситель для умывальника однорукояточный локтевой с подводками в раздельных отверстиях настенный. Тил См-УмОЛРН

Рисунок 4 — Смеситель для умывальника двухрукоягочный с подводками в раздельных отверстиях зэстэнный. излив с аэратором. Тип См-УмДРЗА

Рисунок 5 — Смеситель для умывальника двухрукоягочный с подводками в раздельных отверстиях настенный, излив с аэратором. Тил См-УмДРНА

Рисунок 6 — Смеситель для умывальника и мойки двухрукоягочный с подводками в раздельных отверстиях набортный, излив с аэратором. Типы См-УмДРБА. См-МДРБА

Значения для смесителя типов См-УмДРБА. См-МДРБА соответствуют значениям, приведенным в таблице 2.

Рисунок 7 — Смеситель для умывальника и мойки однорукояточный центральный набортный, излив с аэратором. Типы См-УмОЦБА. См-МОЦБА

Значения для смесителя типов См-УмОЦБА. См-МОЦБА соответствуют значениям, приведенным в таблице 2.

L

225 15

1*10

Рисунок 8 — Смеситель для мойки двухрукояточный центральный набортный со щеткой с набортным креплением, излив с аэратором. Тил См-МДЦБЩбА

Таблица 3 — Смеситель для мойхи двухрукояточный центральный набортный со щеткой с набортным креплением, излив с аэратором (тип См-МДЦБЩбА)

В миллиметрах

L. не менее	Область применения
1В0	В смесителях для моек с одной чашей
240	То же. с двумя чашами

Рисунок 9 — Смеситель для мойки двухрукояточный центральный набортный со щеткой с настенным креплением, излив с аэратором. Тип См-МДЦВЩнА

Значения для смесителя типа См-МДЦБЩнА соответствуют значениям, приведенным в таблице 3.

Рисунок 10 — Смеситель для умывальника и мойки двухрукояточный с подводками в раздельных отверстиях настенный, излив с аэратором. Типы См-УмДРНА. См-МДРНА

Значения для смесителя типов См-УмДРНА. См-МДРНА соответствуют значениям, приведенным в таблице 2.

Рисунок 11 — Смеситель для мойки двухрукояточный с подводками в раздельных отверстиях настенный со щеткой с настенным креплением, излив с развальцованным носиком. Тип См-МДРНЩнр

Значения для смесителя типа См-МДРНЩнр соответствуют значениям, приведенным в таблице 3.

150 ±2 иг» 100 ±2

‘Размер для справок.

Рисунок 12 — Смеситель общий для ванны и умывальника двухрухояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге, излив с развальцованным носиком. Тип См-ВУДРНШлр

150 max

Рисунок 13 — Смеситель общий для ванны и умывальника двухрукояточный с подводками е раздельных отверстиях настенный с душевой сеткой на штанге, излив с развальцованным носиком. Тип См-ВУДРНШтр

‘Размер для справок.

Рисунок 14 — Смеситель для ванны двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге. Тип См-ВДРНШл

Рисунок 15 — Смеситель для ванны однорукояточный с подводками е раздельных отверстиях настенный с душевой сеткой на гибком шланге, излив с аэратором.

Тип См-ВОРНШлА

Рисунок 16 — Смеситель для ванны двухрукояточный с проводками в раздельных отверстиях застойный. Тип См-ВДРЗ

‘Размер для справок.

Рисунок 17 — Смеситель для душа двухрукояточный с подводками в раздельных отверстиях застенный с душевой сеткой на штанге. Тип См-ДшДР31Вт

Рисунок 18 — Смеситель для душа двухрукояточный с подводками в раздельных отверстиях настенный с душевой сеткой на гибком шланге. Тил См-ДшДРНШл

01*006

‘Размер для справок.

Рисунок 19 — Смеситель для душа двухрукоягочный с подэмками в раздельных отверстиях настенный с душевой сеткой на стационарной трубке. Тип См-ДшДРНТр

Рисунок 20 — Смеситель для водогрейной колонки двухрукояточный настенный

с душевой сеткой на стационарной трубке. Тип См-КДНТр

Таблица 4 — Смеситель для водогрейной колонки двухрукояточный настенныйсдушееойсеткой нестационарной трубке (тип См-КДНТр)

В миллиметрах

А 110	в 120	Область применения
1112	530	В смесителях к колонкам типов КВЭ-1 и КВЦ-1 ГОСТ 8870
800	652	То же. типа КВЭ-11
Примечание — Размеры L = (160 4 5) мм — в смесителях к колонке только для еанн; L = (310 ± 6) мм — в смесителях к колонке, общих для ванны и умывальника.

Рисунок 21 — Смеситель для бидэ двухрукояточный центральный набортный. Тип См-БдДЦБ

Рисунок 22 — Основные размеры гибких медных подводок для присоединения центральных набортных смесителей к сетям холодной и горячей воды

Рисунок 23 — Присоединительные размеры корпусов вентильных головок водоразборной и смесительной санитарно-технической арматуры

Таблица 5 — Присоединительные размеры корпусов вентильных головок водоразборной и смесительной санитарно-технической арматуры

В миллиметрах

Номинальный диаметр арматуры ON. мм	Размер резьбы 0
15	М18»1-6Н. G 1/2-В
20	в 1/2-В

а — для вентильных головок с вращательным и возвратно-поступательным движением клапана; б — для вентильных головок с керамическими запорными элементами

Рисунок 24 — Основные размеры седла клапана и резьб для присоединения вентильных головок

б

а — с внешней резьбой; 6 — с внутренней резьбой

Рисунок 25 — Размеры резьбы узла присоединения аэратора к излиаам

Рисунок 26 — Размеры конца шпинделя вентильных головок водоразборной санитарно-технической арматуры

Рисунок 27 — Кран водоразборный настенный. Тип КрН

Таблица 6 — Кран водоразборный настенный (тип КрН)

В миллиметрах

Тип крана	Резьба трубная d	Строительная длина L 13	Диаметр уплотнительного бурта D it	Длина цапфы > it
КрН 15	G 1/2-В	90	30	13
КрН20	G3/4-B	105	35	14

190*

Размеры для справок.

Рисунок 28 — Кран водоразборный набортный {типы КрЦБр. КрЦБА)

Рисунок 29 — Кран туалетный настенный (тип КрНр)

УДК 621.648.4:669.13:006.354

Ключевые слова: смесители, краны, водоразборные, типы, основные размеры

	63 5—2019/83 Редактор Н.В. Таланова Технический редактор И.Е. Черепкова Корректор И-A. Королева Компьютерная верстка А.Н. Золотаревой
Сдано в набор 21.11.2019.	Подписано о печать 19.12.2019. Формат в0«841/#. Гарнитура Ариал. Усл. печ. л. 2.79 Уч.-им. л. 2.23.

Подготовлено на основе электронной версии, предоставленной раэработчиком стандарта

Создано в единичном исполнении во . 117418 Москва. Нахимовский пр-т. д. 31. к. 2. www.goelmfo.ru [email protected]

ГОСТ 25809-96 «Смесители и краны водоразборные. Типы и основные размеры»

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ

Как выбрать смеситель? Руководство по выбору смесителя

При выборе смесителя следует обратить внимание на некоторые технические характеристики.

1) Предельная пропускная способность смесителя – отображает максимальный расход воды в литрах в минуту. При выборе смесителя следует определиться, в каком именно месте он будет использоваться. Например, для кухонной мойки вполне достаточно будет устройства, пропускная способность которого не будет превышать 6 литров в минуту. Средним показателем расхода воды в ванной будет 15 литров в минуту. Современные смесители обеспечивают расход от 2 до 60 литров в минуту.

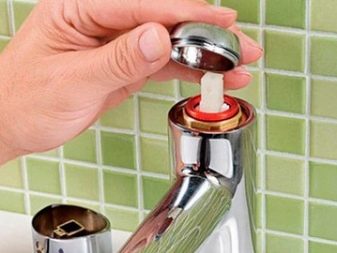

2) Материал, из которого изготовлен запорный клапан («прокладка»). Запорный клапан обеспечивает подачу либо прекращение подачи воды и позволяет регулировать силу напора струи. Смесители комплектуются несколькими видами прокладок, изготовленными из различными материалов:

– знакомые всем прокладки из резины или кожи. Дешевые и легкодоступные клапаны этого вида раньше устанавливались во всех смесителях. Их отличала практичность и простота самостоятельной замены. Однако в силу невысокой износостойкости от них постепенно отказываются.

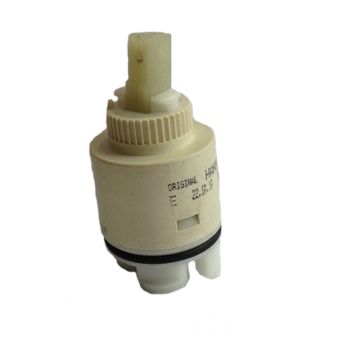

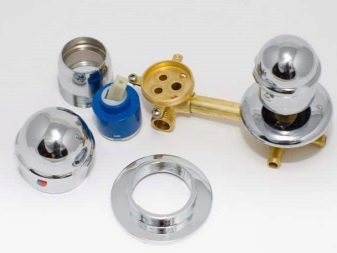

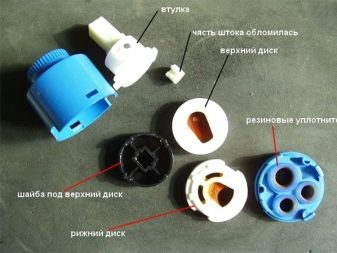

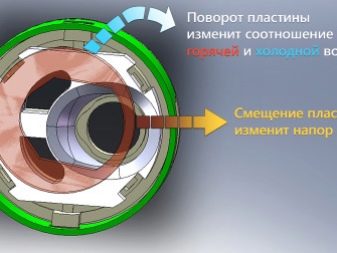

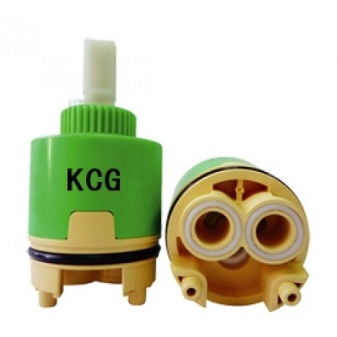

– наибольшую популярность в последние годы приобретают керамические пластины и картриджи. Многие картриджи изготовлены из оксида алюминия с нанесенным металлокерамическим покрытием. Это очень прочные, надежные и долговечные клапаны, обеспечивающие равномерную подачу воды.

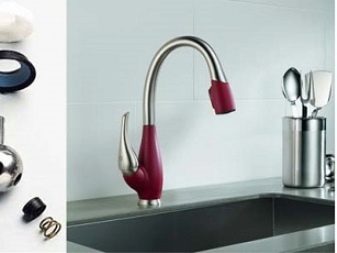

– шаровые картриджи изготавливаются из нержавеющей стали. Представляют собой гладко отполированный шарик.

3) Длина и высота излива. Она может колебаться в пределах от 30 до 500 мм. Недостаточная длина излива приведет к тому, что струя воды будет попадать на края умывальника или ванны. Длинный излив способен существенно снизить комфорт при эксплуатации смесителя.

Высота излива варьируется в пределах от 30 до 430 мм. При подборе высоты излива следует учитывать, что слишком низкий излив вызовет неудобства, особенно при пользовании кухонной мойкой. В свою очередь, очень высокий излив сократит полезное пространство и лишит возможности полноценно пользоваться смесителем.

4) Материал корпуса смесителя. Смесители изготавливаются из нескольких материалов:

– латунь. Один из наиболее популярных материалов. Высокая прочность, надежность и практичность оказывают влияние на конечную цену, которая оказывается довольно высокой.

– нержавеющая сталь. Самые прочные и, при этом, недорогие смесители.

– керамика. Дорогой материал, обладающий минимальной прочностью – при эксплуатации керамических смесителей следует быть предельно осторожным, поскольку это очень хрупкий материал. Такие смесители смотрятся очень красиво.

– бронза. Очень прочный материал, не получивший пока широкого распространения.

5) Число монтажных отверстий. В зависимости от назначения устройства смесители имеют несколько монтажных отверстий. Их число обычно не превышает пяти.

— смесители с одним монтажным отверстием. Применяются при скрытом монтаже для ванной комнаты и открытом в остальных случаях. В таких смесителях виден блок с изливом и переключателями.

— смесители с двумя монтажными отверстиями – самая популярная разновидность смесителей. Имеют в основном вертикальное крепление и отдельно соединяются с трубами подачи горячей и холодной воды.

— смесители с тремя монтажными отверстиями. Чаще всего применяются при скрытом монтаже. Блок смесителя встраивается в стену корпус сантехнического оборудования. При этом для каждой составной части – излива и рукоятки – остаются свои отверстия.

— смесители с четырьмя или пятью монтажными отверстиями. Первые необходимы для установки душевой сетки, вторые – для переключателя душ-ванна.

Монтажные отверстия бывают следующих размеров – от 10 до 60 мм.

6) Диаметр подводящего трубопровода. Зависит от назначения смесителя и зоны его использования. Они бывают следующих значений: 1/2″, 3/4″, 3/8″, 1 1/2″, 1 1/4″.

7) Материал покрытия. Покрытие корпуса смесителя может осуществляться с применением нескольких материалов:

– хромированное покрытие. Самый распространенный материал покрытия. Хром препятствует размножению микробов, смотрится достаточно красиво и обладает оптимальным запасом прочности. Однако, на поверхности из такого материала очень заметны любые загрязнения: отпечатки пальцев, разводы от мыла, капли воды

– эмалевое покрытие. Неустойчиво к появлению сколов и механических повреждений, несмотря на красивый внешний вид.

– никелевое покрытие способно вызывать аллергию.

– золотое, платиновое, мраморное, бронзовое покрытие – очень дорогое и непрактичное, используется крайне редко.

При покупке смесителя можно встретить следующие термины:

– аэратор – это расположенное на конце излива устройство в виде сетки, смешивающее поступающую воду с воздухом и смягчающее ее. Также аэратор обеспечивает равномерное поступление воды из крана.

– S-образные эксцентрики. Так называются специальные переходники, делающие возможным процесс установки смесителя. Их необходимость вызвана тем, что расстояние между трубами горячей и холодной не всегда абсолютно точно соответствует расстоянию между патрубками имеющихся на рынке смесителей.

– встроенный фильтр. Предназначен для защиты внутренних частей смесителя от жесткой воды и попадающих в нее мелких частиц.

– обратный клапан. Препятствует возникновению обратного тока воды при падении давления.

– переключатель для работы с посудомоечной или стиральной машиной. Он позволяет не перекрывать вентили для включения стиральной или посудомоечной машины.

– вертикальный или горизонтальный монтаж. Вертикальный монтаж обеспечивает монтаж смесителя на стену и применяется в ванных и душевых комнатах. Горизонтальная установка позволяет закрепить смеситель непосредственно на сантехническом оборудовании.
– термостат. Встроенный термостат поддерживает постоянную температуру и напор.

– форма излива. Форм-факторы изливов бывают двух основных типов – классической и каскадной. Традиционной считается форма излива в виде загнутой трубки. Каскадные смесители напоминают небольшой широкий водопад: они так выглядит из-за необычной формы излива – широкой и плоской. «Каскады» монтируются в борта джакузи или ванны, реже их используют вместе с раковинами. Они обладают повышенной производительностью, позволяя заполнять большие объемы в считанные минуты.

Каскадный смеситель

На отечественном рынке присутствует несколько компаний, изготавливающих смесители. Среди них: FRAP (Китай), Armatura (Польша), Ledeme (Китай), Grohe (Германия), Hansgrohe (Германия), TEKA (Испания), Blanco (Германия), Franke (Швейцария), KorDi (Швейцария), Roca (Испания) и некоторые другие.

*здесь и далее указана страна-бренд. Производственные мощности могут располагаться в других странах. Информацию о стране происхождения конкретного товара лучше уточнять непосредственно у продавца.

Рассмотрим наиболее типичные для отечественного рынка модели и их характеристики, в зависимости от назначения.

Расстояние от ванны до смесителя стандарты

5 Советы мастеров – как не ошибиться при установке смесителя

Напоследок расскажем о некоторых рекомендациях, которые позволят выполнить все операции, связанные с установкой крана, на высоком уровне без необходимости переделывать свою же работу. Предпочтения жильцов квартиры или дома очень важны для выбора места монтажа смесителя. Некоторым требуется расположить прибор повыше, чтобы иметь возможность помыть голову без приема душа. Другие жильцы, наоборот, требуют, чтобы водорозетка находилась на минимально возможном уровне. Это связано с тем, что при высоком расположении крана увеличивается уровень брызг и шума от воды.

Поверхность, на которой устанавливаются смесители, также имеет значение. Не рекомендуется монтировать оборудование на бордюры облицовочной плитки. В таком случае очень сложно добиться максимального уровня прикрепления механизма к керамике, что в дальнейшем приведет к разбалтыванию и расшатыванию крепежа.

Приведем несколько советов, которые будет одинаково полезны и опытным специалистам, и новичкам:

• расстояние между входными фитингами горячей и холодной воды не должно быть меньше 15 см – это препятствует перегреву труб, а также обеспечит их охлаждение
• вентиль с горячей водой принято устанавливать с левой стороны, а холодной, соответственно, с правой
• смеситель рекомендуется устанавливать ближе к сливу, что существенно упростит процесс принятия водных процедур.

Как видно, высота смесителя в ванной определяется достаточно просто. Не нужно применять сложные математические формулы. В большинстве случаев все делается с тем расчетом, чтобы добиться максимального удобства и комфорта при использовании холодной или горячей воды.

3 Назначение крана – важный фактор при определении его местоположения

Изготовителя сантехнического оборудования занимаются производством самой разной техники, которая устанавливается именно в том месте ванной комнаты, где она необходима больше всего. Высота смесителя над ванной определяется множеством факторов, в том числе назначения устройства. Ведь если вы приобрели специальный кран, предназначенный исключительно для набора воды в ванну, то нет смысла монтировать его очень высоко над поверхностью. Специалисты советуют закрепить подобный механизм не более чем в 20 см от бортика ванной.

Смеситель должен быть установлен не более чем в 20 см от бортика ванной

Смеситель можно использовать не только для заполнения ванной, но и для подачи жидкости в умывальник. В таком случае кран подлежит монтажу на расстоянии примерно в 25 см от раковины. Как следствие, над уровнем ванной прибор будет устанавливаться несколько выше, чтобы жильцам в квартире было удобно пользоваться прибором, а вода равномерно текла без разбрызгивания по всей комнате.

Регламенты СНиП относительно ванных изделий

Монтажные работы по оборудованию данного вида сантехники подразумевает соблюдение норм и правил установки. Самым главным параметром считается высота ванны от напольного покрытия. По правилам СНиП высота должна равняться 60 сантиметрам от пола не зависимо от ванной модели.

Данная величина остается неизменной, в каком бы месте не установили изделие. Ванну можно расположить по центру помещения либо вдоль стены. Надо выдержать самое главное требование при размещении: оставить вокруг ванны не менее семидесяти сантиметров пространства, для свободного передвижения. Порог ванной комнаты по СНиП имеет высоту до трех сантиметров.

Конструкции, которые устанавливают в больницах, детских заведениях имеют высоту 50 сантиметров. Требование устанавливать ванну в шестидесяти сантиметрах от поверхности пола считается не обязательным для оборудования сантехники в доме. На установку может влиять рост проживающих.

Как устроен кран у летнего душа: установка душевого смесителя с лейкой

Схема монтажа оборудования в ванной: а – монтаж сливной аппаратуры, б – монтаж перелива, в – монтаж смесителя для ванны, 1 – сетка, 2 – винт, 3 – прокладка, 4 – тройник, 5 – сифон, 6 – угольник, 7 – отвод, 8 – выпуск перелива, 9 – труба, 10 – гайка, 11 – Z-образный патрубок, 12 – розетка, 13 – прокладка, 14 – накидная гайка, 15 – шланг ручного душа.

Большое распространение имеет летний душ, который устанавливается на дачном участке. Самой простой разновидностью является бочка, в которую вмонтирована лейка для душа и кран. Нагревается вода в таком душе за счет прямых солнечных лучей, а вода подается самотеком, поскольку бочка установлена на высоте. Большим минусом такой установки является то, что нет возможности самостоятельно регулировать температуру воды, что становится настоящей проблемой в прохладную погоду. Но, тем не менее, именно такой душ пользуется большой популярностью, поскольку его легко изготовить и установить самостоятельно, монтаж может выполнить один человек.

Большое распространение получает водонагреватель, к которому подключается душевой кран. Регулировка температуры в нем производится при помощи термостата нагревателя, поэтому функция крана сводится только к регулировке водяного напора. В зависимости от того, сколько горячей воды используется, водонагреватель может быть проточным или накопительным.

В летней душевой кабине кран обычно выше лейки. Это делается для того, чтобы упростить монтаж и облегчить регулировку потока воды. Также такой душ может быть оснащен двумя и более лейками, что позволяет принимать водные процедуры одновременно нескольким людям, что очень удобно.

Высота для женщин

Высота установки раковины для женщин и детей

Для женщин высота раковины от пола стандартная составляет 81-91 см. При пользовании раковины детьми, следует ориентироваться на высоту установки 66-81 см. Если у членов семьи большая разбежка в параметрах, то стоит продумать вариант с несколькими раковинами на различной высоте, или рассмотреть установку раковины, которая регулируется по высоте. При разметке высоты зеркала, следует учесть, разницу в рост мужчин и женщин и то, что женщины зеркалами пользуются гораздо чаще.

Однако в настоящее время при дизайне ванной комнаты редко основываются на эргономические показатели ванной комнаты, поэтому стоит ориентироваться на параметры и желания конкретного заказчика. Многие выбирают на какой высоте вешать раковину в туалете самостоятельно для того чтобы выбрать оптимальные параметры. Следует устанавливать раковину на удобную высоту для конкретного пользователя, чтобы ему было комфортно и удобно ей пользоваться.

Нюансы монтажных работ по установке ванны акриловой с каркасом

Акриловая емкость, как правило, имеет корпус из металла, регулируемые опоры. В комплект ванны идут крепежные элементы в виде четырех ножек, четырех шпилек, четырех подпятников, саморезов и шестнадцати гаек.

Готовый каркас устанавливают по центру дна емкости, которая перевернута вверх дном. Каркас оборудуют ножками. Две из них прикрепляют по центру дна, три опоры крепят к краю спереди, оставшиеся две крепят к дальнему краю. Регулируют высоту опоры.

Далее надо перевернуть ванну, с помощью строительного уровня проверить соблюдение горизонтальности. Если все верно, то устанавливают сифон. Затем края конструкции скрепляют со стенками, используя уголки либо крючки. Завершают монтаж установкой декоративного экрана.

При отсутствии металлического каркаса, можно установить емкость на кирпичи, соорудив из них своеобразный подиум. Вместо подиума можно сложить столбики из кирпичей. Количество столбиков определяют длиной ванны.

Нормы установки смесителя

Для начала необходимо демонтировать старый смеситель, если таковой имеется. До установки нового помните, что существуют определенные рекомендации монтажа, которые документально закреплены в Строительных нормах и правилах (СНиП) 3.05.01-85 о «Внутренних санитарно-технических системах». В них говорится о том, что расстояние водозаборной арматуры подбирается индивидуально, но обычно рекомендуемая высота установки смесителя над ванной составляет восемьсот миллиметров от пола до устройства. Однако данная характеристика больше подходит для общественных зданий, а не частных.

Расположение крана в ванной по СНиПу

Правила обустройства водопроводной точки в домашнем санузле регламентируются специальными нормативами (СНиП 3.05.01-85), на которые рекомендуется ориентироваться, учитывая конструкцию смесителя и способ его монтажа, места размещения и габариты сантехнического оборудования (ванны, душевой кабины, раковины), а также особенности ванной комнаты.

От этих координат будут зависеть следующие показатели:

• уровень шума водного потока при наполнении ванны или сторонних емкостей;
• количество и интенсивность брызг;
• удобство при мытье крупногабаритных предметов;
• возможность набора воды в большие емкости.

Согласно нормативам от поверхности ванны кран должен располагаться на высоте не менее 25 см.

Важным моментом при монтаже смесителя является и соблюдение дистанции от пола (стандарт — 80 см), т.к. от этого будет зависеть сила давления в системе и, соответственно, напор воды. Если прибор устанавливается в душе, от поддона он должен находиться на высоте 120 см.

Нормативы расположения смесителей регламентированы СНиП 3.05.01-85.

Смесители общие и отдельные

 Торговые сети предоставляют потребителю выбрать смеситель на любой вкус. Они могут быть:

• отдельные – предназначенные для установки на раковине;
• общие – вариант, при котором один смеситель обслуживает два сантехнических прибора. обычно – раковину и ванну.

У каждой из разновидностей моделей кранов существуют свои преимущества и недостатки.

Отдельные смесители обычно имеют излив (гусак), неповоротной конструкции, нередко совмещенный с корпусом. При выборе такого изделия следует учитывать высоту излива. Заниженный излив создает проблемы при мытье рук высоким людям или имеющим крупные габариты тела. Помещать руки в полость раковины и, тем более, совершать связанные с мытьем манипуляции, под таким смесителем неудобно.

Стандарт рекомендует устанавливать отдельный смеситель при настенном расположении таким образом, чтобы корпус смесителя находился на 200 мм. выше верхнего края раковины.

Смеситель с высоким изливом более удобен в плане мытья, но в процесс происходит сильное разбрызгивание воды, которая попадает на пол или верхнюю поверхность мебели, в которой смонтирована раковина. Высота установки раковины в ванной зависит от варианта смесителя с отдельно монтируемым изливом, который в случае дискомфорта при умывании можно заменить на другой.

Общие смесители – это «бюджетный» вариант. Экономя средства люди вынужденно мирятся с некоторыми неудобствами. Во время пользования ванной, одним членом семьи другие не имеют возможности помыть руки. Поворотный излив – самое слабое звено таких конструкций. Частая смена положения гусака приводит к быстрому износу уплотняющей прокладки. Вода начинает подтекать. На трубе излива образуются кальциевые, трудно устранимые потеки. Капающая вода создает опасность затопления соседей или образования повышенной влажности в ванной комнате – благоприятной среды для развития плесени.

Совмещенные смесители рекомендуется устанавливать на 250 мм выше верхнего края раковины. При этом расстояние от корпуса смесителя до поверхности пола будет составлять 1000-1100 мм.

Установка отдельных и общих смесителей

Высота установки раковины в ванной от пола и в душевой кабине, производится согласно СНиП, составляет 1173 мм от поверхности пола до корпуса.

Схема установки смесителя в душевой кабине

Советы, на каком расстоянии установить

• Перед установкой крана рекомендуют примерить его по высоте, оценить удобство расположения.
• Душевую лейку крепят на высоте не менее 1,2 м от днища ёмкости.

Важно! Замеры от днища ёмкости до смесителя производят только после установки ванной. Из-за того, что иногда приходится обеспечивать ей большую устойчивость, первоначальные расчёты могут оказаться неверными

• Если планируется, что для ванны и раковины будет использоваться один кран, при установке смесителя учитывают высоту и раковины. К этому значению прибавляют размеры смесителя. А также учитывают расстояние между гусаком и раковиной.
• Не стоит забывать и про дополнительные аксессуары, которыми может комплектоваться кран. Например, смягчитель воды или световое оборудование.

Требования к высоте

Если раньше при строительстве мастера руководствовались требованиями СНиП 3.05.01-85, то сейчас установка сантехнического оборудования производится в соответствии с инструкцией производителя и соображениями здравого смысла. Душевой смеситель устанавливается по следующим правилам:

1. Высота установки спасителя в ванной от пола должна составлять около 800 мм. При этом нужно учитывать, что согласно санитарным нормам верхний борт ванны должен располагаться на расстоянии не выше 60 см от уровня пола, чтобы использование ее было безопасным.
2. Расстояние между кромкой емкости для мытья и смесителем должна составлять не более 25 см. Такая высота обеспечивает более аккуратное наполнение ванны без разбрызгивания и сильного шума.

Как правильно определить высоту монтажа?

На практике определить оптимальное расстояние, на котором расстоянии лучше устанавливать смеситель, намного сложнее. Ведь при монтаже сантехнического оборудования важны не только практические соображения, но и эстетическое восприятие. Чтобы правильно определить оптимальную высоту, необходимо следовать следующим советам:

• Для начала необходимо приобрести подходящую модель смесителя. После этого нужно определить его функциональное назначение, то есть ответить на вопрос, для чего он используется – для душа, для ванны или универсального назначения.
• Следующий шаг – выбор места установки. Обычно место монтажа привязано к точке вывода горячего или холодного водоснабжения, однако, с помощью гибких шлангов его можно немного сместить.
• Затем нужно примерить смеситель по высоте. Если прибор душевой, то его размещают на высоте не менее 800 мм, если для ванны – на высоте 200 мм, а универсальные модели устанавливают на высоте не менее 250 мм.

• После этого можно приступать к установке оборудования. Однако, нужно учитывать, что нежелательно крепить прибор непосредственно к керамической плитки, так как она является ненадежным местом для монтажа.

Высота смесителя над ванной

Смеситель для душа устанавливается на высоте 120см от дна душевого поддона.

Если трубы прокладываются до установки ванны, (а так бывает в большинстве случаев), ТО не следует считать высоту ванны, как просто высоту собранной ванны.

Почти всегда, при установке, приходится подкладывать под ножки ванны подставки, зачастую высотой сантиметров 8-10.

Это необходимо для обеспечения достаточного уклона канализации, иначе потом будут серьёзные проблемы. Если вы отмерите высоту смесителя 20 см от бортика собранной ванны, а потом установите её на 10 см выше, то смеситель окажется на высоте 10 см от ванны. Это не очень удобно для пользования, плюс некоторые модели смесителей просто не смогут уместиться в этот промежуток.

Так, что лучше дойти до магазина и определиться ;с моделью смесителя и его размерами, а лучше сразу купить.

Если смеситель должен ещё поворачиваться на раковину, то его излив должен свободно проходить над раковиной, так что с раковиной тоже надо определиться заранее. Для справки — высота раковины колеблется в пределах 820…850 (мм).

Прибавляем к ней высоту смесителя Х. Не забываем про зазор между «гусаком» и раковиной. В данном случае лучше ошибиться в большую сторону, чем в меньшую.

В этом случае вертикальная ось смесителя для раковины делается не по оси ванны, а смещается в сторону раковины.

Высота стандартной ванны в сборе: 540…580 (мм)

Высота смесителя тоже бывает разной: от минимальной до 20 см. Достаточно много заказчиков обращались с просьбой установить смеситель повыше, для того, чтобы можно было помыть голову, не залезая в ванну.

Желательно, также, чтобы смеситель не попадал на бордюр плитки.

Так красивее смотрится. К тому же, большинство бордюров имеют рельефную поверхность, и отражатели смесителя не смогут плотно к ним примкнуть.

Бордюр, в свою очередь, должен проходить выше раковины. Так у нас набегаетминимум 1 метр высоты от пола.

Если смеситель устанавливается вдоль боковой стенки ванны, то лучше ставить его не по середине ванны, а со смещением к ногам на 1/3. Так будет удобней сидеть в ванной и пользоваться им.

Добавлю, что стандартное расстояние между выводами горячей и холодной воды — 150 мм по осям.

Горячая вода всегда слева — это евростандарт, и все смесители имеют соответствующее обозначение.

Исключение составляют некоторые смесители со встроенным терморегулятором.

Глубина установки фитингов — заподлицо с плиткой. Хотя, для пущей верности, лучше сразу купить смеситель, собрать его иобмерить. Случается, что фитинги надо немного притопить в стену.

Неплохо для установки фитингов использовать сантехнический шаблон— уровень. Он позволяет выставить водорозетки строго по осям и по уровню.

Советы и рекомендации по самостоятельной установке смесителя

В первую очередь нужно аккуратно демонтировать старый агрегат, так чтобы не повредить поверхность. Для установки понадобится разводной ключ и руководство по монтажу деталей. Отводы под холодную и горячую воду делают от 15 см. Глубину монтажа фитингов определяют пробной сборкой системы. Пригодится строительный уровень, ведь с его помощью контролируют параллельность водорозеток. Проще всего устанавливать прямо на борт без подиумов. Тогда оправдано создание самодельных отверстий.

При монтаже понадобится всего лишь присоединить устройство к водопроводу за счет гибких трубочек. Если трубки оказались длиннее, чем нужно, их просто обрезают. Затем потребуется уплотнение шайбами и прокладками, а дальше кран прикручивается и крепится специальной гайкой. Смеситель сложнее всего устанавливать на стойку и подиум. В этом случае лучше пригласить мастера.

Советы и рекомендации

Установка сантехники не будет сложным испытание для человека, который уже знаком с конструкцией и принципом работы данного устройства.

Новичкам рекомендуется ознакомиться с советами профессионалов, которые помогут разобраться с некоторыми особенностями подводки воды.

Для сборки и монтажа сантехники потребуется разводной или гаечный ключ

Работать данными инструментами следует осторожно, так как если приложить больше усилий, чем нужно, то можно испортить устройство. Затягивать нужно без усилий, чтобы не сорвать резьбу

Когда все установочные мероприятия буду закончены, необходимо открыть воду и проверить наличие протечек. При необходимости следует при помощи ключа подтянуть смеситель в местах подтекания.

• Перед тем как прикручивать устройство к стене, стоит оценить зрительно, насколько удобно будет располагаться смеситель. «На глаз» определить необходимую дистанцию, произвести оценку внешности и удобство размещения.
• Чтобы подобрать оптимальное расстояние для сантехники, которая будет располагаться на стене, следует нарисовать схему расположения сантехнического прибора, обозначив приблизительные габариты комнаты и иных предметов.

• Если выполнять работу с нуля, следует выбирать пластиковые трубы или металлопластик. Их следует соединить с единой водопроводной системой, а конец трубы расположить в ванной комнате. На конце трубы находятся фитинги, на которые в дальнейшем устанавливается сантехника. Расстояние между соединениями водопровода должно составлять 15 мм. Располагать элементы необходимо в единых горизонтальных плоскостях.
• Если грамотно осуществить установку смесителя, то протечек не будет, а подача воды будет сопровождаться мощным давлением.
• Перед тем как определяться с высотой расположения крана, следует изучить свойства сантехнического устройства. Сделать это необходимо до установки. Данные характеристики будут оказывать влияние на размещение смесителя.

• Если после монтажа вы столкнулись с тем, что вода течет слишком слабо, причина может быть в засорении аэратора. Проблему можно устранить с помощью простой чистки.
• При проведении расчетов необходимо учитывать, что современные сантехнические приборы могут обладать большими габаритами, чем предыдущий смеситель. Это связано с тем, что новые модели обладают разными элементами фильтрации и прочими дополнениями.
• После того как монтаж выполнен, необходимо открыть воду на неполную мощность, чтобы исключить гидроудар.
• Вывернутые в водную розетку эксцентрики следует располагать на едином уровне.

Для герметизации эксцентриков можно применять фум-ленту или сантехническую нить. В качестве альтернативы некоторые мастера используют заполняющую пасту, которая предназначена для данных работ.

Данные рекомендации помогут облегчить процесс монтажа смесителя, а также определиться с высотой, на которой следует располагать новый кран.

Установку смесителя в ванной смотрите в следующем видео.

Сравнительная таблица значений, определяющих размещение (высоту) сантехнических приборов — нормы СНиП и евростандартов

• Если не указано иное, все значения приведены от отметки чистого пола. Например, значение «Раковина: 850 мм по ВК» содержит предписание произвести установку так, чтобы верхняя кромка раковины (ВК; верх борта) находилась на высоте 850 мм от поверхности чистого пола (покрытия).
• НК — значение указано по нижней кромке.
• ВК — значение указано по верхней кромке (по верху борта).
• С — значение приведено по отметке соответствующей осевой линии (горизонт или вертикаль).

Когда в России появилась туалетная бумага?

Нам кажется, что вам будет интересно узнать историю производства туалетной бумаги в нашей стране. Вот какая информация была опубликована в рамках проекта TheQuestion :

« Производство туалетной бумаги в СССР началось только в 1968 году, когда на Сясьском целлюлозно-бумажном комбинате (Ленинградская область) поставили две английских бумагоделательных машины. 3 ноября 1969 года состоялся запуск, но первая партия гигиенической продукции натолкнулась на нулевой интерес со стороны потребителей: советские граждане просто не знали, для чего она предназначена. Лишь после масштабной рекламной кампании (ролики о туалетной бумаге Сясьского комбината крутили перед сеансами в кинотеатрах) начался настоящий бум. Средство личной гигиены, такое привычное во всём мире, в СССР моментально стало дефицитом и вплоть до 80-х годов его можно было достать, только отстояв огромную очередь.»

Так что, потребность в держателе туалетной бумаги возникла относительно недавно.

Так какое же все-таки место будет наиболее оптимальным для установки смесителя?

После того, как вы определились с примерной высотой установки смесителя, следует определиться и с конкретным местом установки, а именно понять: в каком именно месте установить смеситель для максимального комфорта

Обратить внимание придется на следующие факторы:

• Будут ли водные процедуры, кроме использования ванны, включать в себя душ;
• Наличие иных устройств в системе ванной комнаты, таких как водные смягчители, фильтры и другие. В некоторых случаях для расчета высоты смесителя над ванной нужны будут дополнительные вычисления;
• Внешний вид ванной комнаты, после установки смесителя. Волнует ли вас занимаемое прибором пространство, компактность, возможно цвет и тому подобные вопросы;
• Вариант совместного использования смесителя для ванны и раковины. Как уже указано выше, для правильной установки смесителя в такой ситуации требуются некоторые дополнительные расчеты, которые будут гарантировать свободное перемещение смесителя над раковиной. Тут придется учитывать и размеры самого технического прибора, и высоту умывальника. Более того, нужно помнить, что сантехнические приборы для данных случаев, в основном, занимают наибольшее количество пространства, что возвращает нас к предыдущему пункту;
• Тип смесителя который будет устанавливаться.

После того, как вы пройдете по всем пунктам вышеуказанного списка и определитесь с точным расположением смесителя, стоит дать пару простых советов, которые облегчат выбор. Если вы вынуждены, в силу нехватки времени или по иным причинам, принимать душ по крайней мере дважды в неделю, остановить свой выбор стоит на настенной установке или установке внутрь стены. При достаточном количестве времени и желания принимать ванну долго, более практично будет установить смеситель на борт ванны или на стену, но на небольшой высоте, обычно это 15-20 сантиметров.

Как пример рассмотрим ситуацию, где вы сделали выбор в пользу вмонтирования смесителя в борт ванны. В таком случае, соответственно, встраивать устройство нужно на уровне высоты самой ванны, которая, в зависимости от приобретенного варианта, колеблется от пятидесяти до пятидесяти семи сантиметров. При этом рекомендована установка со сторонним смещением, вместо центрального расположения. Расстояние смещения может быть разным, но обычно оно равняется одной третьей длины борта. Для удобство смещать лучше в сторону, где будут располагаться ноги.

Высота смесителя над ванной.Правильное размещение крана и советы специалистов

Работы по обустройству ванной комнаты непременно включают в себя таковой важный шаг, как установка смесителя – 1-го из главных частей хоть какого помещения, в котором планируется организация аква процедур. Размещение смесителя над ванной обязательно обязано быть правильным — в этом случае и снаружи сантехника будет смотреться эстетично и брызг при наборе воды либо в процессе умывания будет существенно меньше.

Есть ли правила установки для данной конструкции, какой обязана быть обычная высота смесителя над ванной и каковы главные этапы установка работ – обо всех деталях процесса тщательно побеседуем в данной обзорной работе.

Правильный способ подбора смесителей к раковинам различных форм

Достаточно часто можно наблюдать такую картину, когда вокруг раковины, после использования ее по прямому назначению, остаются капли воды или даже целые лужи потому, что струя воды из смесителя, ударившись о раковину, брызгает в самые разные стороны. Возникают эти сложности по одной простой причине – смеситель не соответствует раковине, на которой он установлен. Давайте разберемся, как правильно выбрать и совместить эти сантехнические устройства.

Содержание:

Выбор нужного смесителя
Выбор раковины
Некоторые нюансы
Сливные и другие отверстия
Как подобрать изделия по дизайну?

Порядок действий таков:

1. Прежде чем пойти выбирать раковину в соответствующем магазине, надо четко понимать, какие операции мы в ней будем производить. Использовать раковину можно в разных целях. Можно мыть в ней руки и обувь после прогулки по грязи. Можно мыть лапы у домашних животных, после их выгула. Каждая эта операция требует от смесителя для раковины определенных параметров, то есть, он может быть низким, коротким, длинным высоким и с этими характеристиками надо определиться заранее.
2. После этого надо определиться с выбором раковины. Выбрать ее глубину, ширину, высоту. Определить модель. Выбрать конфигурацию — плоскую, круглую, узкую или широкую.
3. После того, как законченный образ сантехнического изделия окончательно сформировался в голове пользователя – можно идти и выбирать то, что максимально близко подходит к предполагаемому идеалу.

Выбор нужного смесителя

Используемый совместно с раковиной смеситель, имеет, помимо прочих, такие параметры, как длина и высота излива. Именно они будут главными в процессе подбора и на них надо ориентироваться. Обычно, до пятнадцати сантиметрам, это излив низкий, четверти метра достигает излив высокий. Ясно, что средний излив занимает промежуточное положение. сделать, Высокий смеситель позволяет выполнть множество различных действий? Высота устройства, достигающая 30 см и выше, нужна при таких операциях, как помывка пятой точки у маленького ребенка, мытья лап у собаки, избавления от грязи на обуви. При таком уровне смесителя можно даже спокойно помыть голову. Если смеситель будет установлен на стене, то тут важно предварительно прикинуть, под каким углом падает струя. Этот параметр будет влиять на то, где на какой высоте надо будет установить смеситель относительно раковины.

Достаточно популярны устройства с поворотным аэратором, выпускаемые компанией Kludi. Они могут варьировать угол водной струи буквально от небольшого прикосновения пальца. Поэтому надо предусмотреть все варианты падения струи и выбрать раковину, которая примет на себя воду даже после случайного неправильного нажатия. В идеале, струя всегда должны бить на дно раковины. Кстати, компания Kludi производит смесители с изменяемой высотой. Их можно точно подстроить под имеющуюся раковину.

Выбор раковины

Главное правило тут исходит из простых законов физики. Раковина должна компенсировать высоту излива. Проще говоря, чем с большей высоты будет литься вода, тем «глубже» должна быть раковина. При совместном использовании раковин плоского типа и высоких смесителей, падающая струя будет неизбежно разлетаться по всей комнате брызгами. Такие раковины хорошо себя чувствуют с низкими смесителями, находящимися близко к ним.

Помимо законов физики, здесь надо учитывать и траекторию падающей струи. Угол изгиба смесителя должен обеспечивать попадание струи, пущенной с максимальным напором, точно в центр раковины, где расположен клапан для слива или, по крайней мере, близко к этому месту. Если раковина имеет большую ширину, то вода должна попадать в промежуток между сливом и стенкой, находящейся спереди.

Вывод, который можно сделать из вышеизложенного — длинный излив не совмещаются с узкими раковинами. Раковины широкие, не надо использовать вместе со смесителями с короткими носиками. То есть, гармония должна быть превыше всего.

Некоторые нюансы

Как правило, падающая струя не выходит из смесителя под прямым углом, который, как известно, равен 90 градусам. Конечно, кроме тех случаев, когда этот угол обеспечен конструкцией «гусака» смесителя. Угол падения воды всегда больше прямого на 20-45 градусов. Этот угол надо принимать во внимание, вычисляя длину излива. Надо учитывать и расстояние от места установки смесителя до борта раковины. Существуют модели смесителей, где благодаря их конструктивным особенностям, вода выходит под довольно большим углом, значительно отличающимся от прямого. Для таких устройств, требуется раковина большой ширины, иначе будут залиты все стены, и использовать сантехнику в полную силу будет невозможно.

Сливные и другие отверстия

При выборе раковины надо посмотреть, имеются ли в ней отверстия и сколько их. Это имеет значение для навесных раковин. Эти устройства не поддерживается мойдодыром, а смеситель ставиться непосредственно на ее бортик, не используя для этого столешницу. Значит, надо искать раковину, в которой есть соответствующее количество отверстий, которые будут задействованы для крепления. В случае, если найти такую раковину не удается, используйте для установки мойдодыр.

Варианты установки раковины на столешнице популярны сегодня, но надо понимать, что здесь нужен смеситель на высокой стойке. В слагаемые, при вычислении высоты смесителя, здесь добавляется высота чаши.

Как подобрать изделия по дизайну?

Понятно, что наиболее эффективный способ, это купить эти элементы сантехники из одной коллекции. В этом случае, и смеситель, и раковина будут идеально дополнять друг друга, и по эксплуатационным параметрам, и по стилевому направлению. Кстати, серьезные производители всегда указывают в документации на изделия различные способы монтажа.

Если же подобрать раковину и смеситель из одной коллекции не удастся, то надо придерживаться некоторых рекомендаций дизайнеров. Геометрические очертания смесителя и раковины должны напоминать друг друга. Округлый смеситель надо совмещать с округлой раковиной и наоборот. Совмещать ретро и модерн, тоже не рекомендуется.

Похожие статьи:

разновидности, варианты для однорычажного смесителя размером 35 и 40 мм, какой лучше выбрать, продукция Vidima и Am-Pm

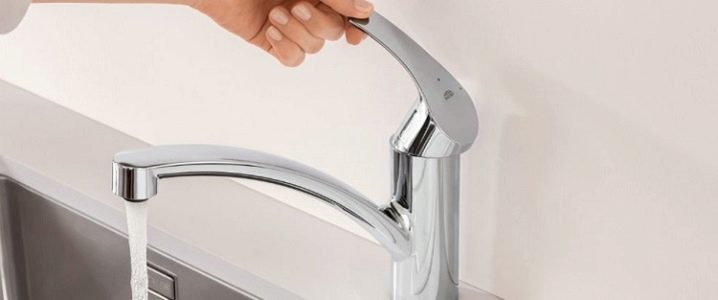

Картридж – основная часть любого современного смесителя. Именно эта деталь отвечает за бесперебойность работы всего устройства. Этот элемент смесителя имеет большое разнообразие моделей. Основная трудность при необходимости замены состоит в сложности выбора нужного картриджа для смесителя. В данной статье мы подробно рассмотрим виды и тонкости выбора этой неотъемлемой части сантехнического оборудования.

Особенности

Основная особенность смесителя – дизайн. Такое разнообразие вовсе не означает большую разницу в технических характеристиках устройств: функциональные особенности большинства моделей вряд ли различаются. Единственное, на что стоит обратить внимание при покупке, является ли картридж сменным или цельным.

Устройства со сменными картриджами считаются удобными и надежными в использовании. Они обычно дороже в цене, но пользуются неизменным спросом. Элемент, который можно заменить, выгоден тем, что позволяет быстро восстановить работоспособность всего устройства. Нормальный режим работы устройства будет невозможен, если картридж выбран неправильно. Поэтому перед покупкой новой детали важно разобраться в характеристиках прибора.

Также важно понимание того, для чего эта деталь служит. Основная задача картриджа – смешивание воды с разным температурным режимом. Также эта деталь отвечает за интенсивность напора. Получается, что данный элемент получает больше всего нагрузки. Именно поэтому эта система чаще всего и перестает работать. Если имеющийся смеситель со сменным картриджем, заменить механизм не составит особого труда.

При приобретении новой детали стоит учесть, что есть два основных механизма, которые могут быть установлены в вашем смесителе: первый вариант – шаровой, второй – дисковый. Если смеситель однорычажный, на нем могут присутствовать и первый, и второй вид устройств. Если смеситель двухвентильный, внутри может находиться только дисковый вариант.

Производители в своих устройствах чаще применяют дисковые керамические картриджи. Преимуществ перед шаровыми видами у этих изделий практически нет. По качеству изготовления и эксплуатационному сроку изделия идентичны. Просто производителям заниматься изготовлением дисковых картриджей проще, да и в производстве они практичней. Разберем критерии выбора картриджного устройства подробнее.

Критерии выбора

Важный критерий выбора картриджного устройства – его размер. Чтобы выбрать устройство для кухни, душа или ванны, стоит понимать, что разные модели могут комплектоваться деталями с параметрами от 28 до 35 мм. Самые большие картриджи обычно монтируются в механизмы для ванной, они бывают величиной от 26 до 40 мм. При этом типоразмер картриджа никак не связан с размером самого механизма. В идентичных устройствах могут быть вмонтированы механизмы разного типоразмера.

Некоторые специалисты считают, что типоразмер механизма оказывает влияние на качество использования: чем больше величина картриджа, тем лучше будут характеристики износоустойчивости. Поэтому размер картриджа имеет большое значение в выборе. Еще одним критерием может служить основа изготовления картриджа. Они бывают из керамики или из металла. Также еще одним критерием должен послужить тип самого устройства. Картриджи бывают подходящими для термостатических устройств, однорычажных кранов, двухрычажных устройств с гибкими шлангами.

Некоторые варианты картриджей – разборные, а другие не разбираются. При аварии неразборные варианты меняются полностью. Разборные виды подлежат ремонту. Также стоит учесть, что картриджи, оснащенные терморегулятором, будут дороже обычных латунных или металлокерамических моделей со штоком.

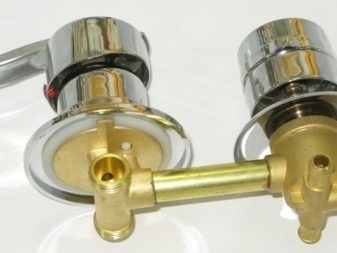

Кстати, основные элементы обычного разборного механизма – это:

• корпус;
• пластины из керамики;
• крышки;
• шток;
• силиконовые прокладки.

Эксплуатационный период картриджа зависит от плотности прилегания керамических пластин. Удобство открывания и закрывания смесителя зависит от точности подгонки и шлифовки этих пластинок.

Эти характеристики различаются у моделей, которые сходны по внешнему виду. Поэтому подбирать устройства советуют при наличии старого картриджа. Его нужно достать, разобрав смеситель.

Виды

Как уже говорилось выше, картриджи бывают двух разновидностей: дискового или шарового вида. Дисковый керамический картридж имеет оснащение в виде пластикового корпуса, а эта деталь бывает разборной или неразборной. Если деталь разборная, то частей в ней будет две, и соединяться они будут посредством резинового уплотнителя. Вставки находятся в отверстиях нижней части. Части между собой удерживаются пластиковыми заклепками.

Внутри изделия обязательно присутствует шток, который еще называется ножкой, на него монтируют ручку смесителя. Нижняя часть штока скрепляется фиксатором дискового типа из керамики. Штоком эти верхние дисковые устройства управляются. Таким образом он имеет свойство вращаться и смещаться, а сам диск остается в фиксированном состоянии. Фиксация диска происходит в нижней детали керамического корпуса.

Если рассматривать процесс смешивания температур, то он будет состоять из определенной последовательности действий. Итак, отверстия на дисковых устройствах совмещаются при повороте верхнего диска. При этом смещение верхних дисковых устройств влечет за собой изменение интенсивности напора воды. Рано или поздно картриджи, даже в самых дорогих механизмах, требуют ремонта или замены. Процесс замены устройств несложный, но разберем его подробнее чуть позже.

Устройство шарового типа выглядит полым стальным шаром, имеющим оснащение в виде сообщающихся отверстий. Обычно одно из них выходное, а два – входных. В зависимости от того, как расположены отверстия, задается температурный режим и поток. При большей площади совмещения сильнее течет вода. Температура жидкости изменяется при повороте или наклоне патрубков. Внутри полостей арматурного механизма жидкость и перемешивается.

Картриджный механизм шарового типа часто ломается из-за накопленных отложений. Они образуются внутри пустого шара, из-за чего ухудшается плавность механизма. При действии такого устройства может поломаться и сам джойстик однорычажного крана.

Выбор шарового устройства должен быть таким же скрупулезным, как и в предыдущем варианте. Большой разброс вариантов этих агрегатов, представленных в торговых точках, дает повод задуматься. Шаровые механизмы обычно подбираются идентично существующим типоразмерам.

Размеры

Типовые размеры механизмов для разных устройств разделены по определенным стандартам, которые есть свои для каждой модели. Например, для умывальников или душа получили распространение модели с типоразмерами 28, 32 или 35 мм. Смесители для ванной комнаты чаще всего оснащаются картриджами с размерами от 40 до 45 мм. При этом сами смесители выглядят идентично.

Практически для всех смесителей действует одно правило: чем больше картридж, тем он эффективнее. Китайские краны (например, Frap) имеют картриджи большого диаметра, а также большой размер излива. При этой большой диаметр картриджа фирменных моделей Fiora, Iddis, Sedal и прочих вариантов – не всегда означает качество. Здесь важно обращать внимание и на другие технические характеристики изделий. Например, для высокого излива оптимальный диаметр картриджа 35–40 мм.

При этом высота может измеряться со штоком и без него. Еще важен диаметр поворотного устройства. К примеру, рекомендованные к использованию стандартные типоразмеры – 26–30 мм. В некоторых случаях изготовители предлагают нестандартные комплектующие, например, диаметром от 18 до 25 мм. Рассмотрим популярные предложения разных торговых брендов подробнее.

Производители

Рынок предлагает огромный ассортимент изделий от различных производителей. Механизмы могут быть металлическими или керамическими. Удобнее всего заказывать нужный смеситель в официальном интернет-магазине, торгующим товарами соответствующего производителя.

Популярны следующие торговые марки:

• Oras;
• Damixa;
• Frap;
• Iddis;
• Kludi;
• Blanco;
• Vidima;
• AМ. PМ.

Самые недорогие модели – китайские: Iddis, Frap. Фирма предлагает покупателям керамические изделия, подходящие для любых смесителей. Из плюсов пользователи отмечают надежность и долговечность. При этом мало кто находит в этих изделиях минусы.

Модели AМ. PМ являются универсальными смесителями. Однако многие пользователи относят дороговизну этих изделий к минусам. В целом же картриджи оцениваются положительно.

Широкое распространение получили модели фирмы Oras. Это финский производитель, который славится хорошим качеством сборки деталей. Однако по стоимости эти изделия также малодоступны.

Если цена – критерий такой же важный, как и качество, можно обратить внимание на продукцию болгарского производителя – «Видима». Корпорация предлагает потребителям большой ассортимент продукции, которая будет иметь строгое соответствие всем европейским стандартам. При этом цена качественных изделий не столь высока, как у немецкого или финского производителя.

Неплохими качественными характеристиками обладают модели фирм: Damixa, Kludi, Blanco.

Лучше выбирать картридж к смесителю соответствующего производителя. В этом случае у вас точно не должно возникнуть проблем при эксплуатации устройства после ремонта. Чтобы ремонт смесителя прошел без проблем, изучите инструкцию по монтажу устройства.

Установка

Как правило, срок службы обычного картриджа составляет около 4–8 лет.

О том, что его нужно вынуть и заменить, расскажут следующие признаки:

• отсутствие плавного хода рычага;
• затруднительная регулировка напора;
• плохое перемешивание горячей и холодной воды;
• подтекание воды в закрытом устройстве.

При подтекании можно проверить целостность прокладки. Отсутствие повреждений может свидетельствовать о необходимости замены смесителя, а не картриджа. Смена устройства полностью нужна и в случае, если лопнул корпус механизма.

Последовательность действий монтажника будет следующей:

• снятие заглушки при помощи обычной отвертки;
• откручивание стопорного винта при помощи тонкой отвертки;
• демонтаж поворотной ручки со штока;
• удаление хромированного кольца, которое играет роль декоративного;
• откручивание прижимной латунной гайки при помощи ремонтного ключа;
• извлечение поломанного механизма.

С извлечением гайки могут возникнуть трудности из-за отсутствия смазки внутри. Для обработки такого устройства потребуется специальная жидкость. Смазать лучше WD-40, при этом жидкость нужно выдержать некоторое время. Обработанная гайка открутится без труда, и картридж получится вынуть из своего места.

Извлеченный механизм желательно осмотреть. В нем могут появиться трещины и другие неприятности. Если таковые нашлись, значит, нужно отправляться за другим механизмом. Устанавливать его важно таким образом, чтобы выступы и отверстия в смесителе были идентичными. Если это условие не будет учтено, устройство начнет течь.

Новую деталь нужно закреплять следующим образом:

• сначала его нужно наживить, затем прикрутить монтажную гайку;
• установить в свою точку защитный чехол;
• установить ручку и привинтить ее;
• затянуть стопорный винт;
• поместить декоративное кольцо на свое место.

Все, теперь можно организовывать пробное включение воды. Если при этом не образовалось течи, значит, установка картриджа прошла успешно. Если все условия установки соблюдены, а течь все же появилась, проверьте уплотнительную прокладку. Возможно, она перестала выполнять сове предназначение, и между стыком и корпусом смесителя отсутствует герметичность. Замена уплотнителя решает появившуюся проблему.

Замена шарового устройства практически идентична ремонту дискового механизма. Здесь также сначала нужно снять декоративное пластиковое кольцо. Затем нужно открутить удерживающий винт и снять ручку смесителя.

Затем нужно удалить накладку, которая обычно бывает зафиксированной на корпусе. Затем нужно извлечь шаровой клапан. В случае обнаружения дефектов, устройство заменяют. Но в большинстве случаев в шарике достаточно прочистить ветошью полости, удалить скопившиеся наплывы. Сборка происходит в обратном порядке. Механизм прослужит дольше, если на вводе воды будут установлены фильтры, обеспечивающие хотя бы грубую чистку.

Смена устройств, установленных на кухне или в душевых, идентична. Если смеситель сложной формы, имеет сенсорное оснащение или терморегулятор, то замену функционала лучше не выполнять своими руками, тем более если у вас нет соответствующего опыта, а доверить профессионалам. Учтите наши другие советы, которые могут оказаться в выборе и замене на смесителе.

Советы

Иногда совсем не обязательно проводить демонтаж картриджа, а достаточно произвести косметический ремонт устройства. Это поможет, к примеру, при засорении рабочих поверхностей или износе декоративных колец.

Есть несколько вариантов действий косметического характера.

• Смазать пластины. Это поможет уменьшить силу трения и продлит период действия устройства. В этой работе пригодятся специальные маслянистые смеси или герметичные составы.
• Термостатический картридж можно отрегулировать. Это поможет, когда устройство сбросило настройки из-за частого использования или воды плохого качества.
• Если причиной неисправности стал сор, то убрать его можно обычной зубной щеткой. Помочь в работе может и столовый уксус.

Если после замены картриджа, кран вдруг начал гудеть или скрипеть, скорее всего, устройство подобрано не по типоразмеру. Исправить обстоятельство можно заменой уплотнительной прокладки. Шуметь кран может из-за резкого перепада напора в системе.

При выборе устройства нужно учитывать его характеристики. Если они не соответствуют, механизм может туго вращаться по своей оси. В результате неправильного выбора механизма кран просто быстрее выйдет из строя. Из-за этого нарушения также снизится работоспособность всего смесителя. Также бывает, что трескается гибкая подводка или изнашивается резьба.

Внимательно изучите форму и число отверстий в кране – это главный параметр идентификации картриджа. Количество пазов и выступов может быть различным, так как модели для душа, ванной или кухни часто различаются. Механизмы с другими вариантами отверстий просто невозможно будет вмонтировать в имеющееся устройство.

Специалисты советуют устанавливать модели картриджей европейского производителя. Из китайских устройств, как уже говорилось выше, хорошо себя зарекомендовали картриджи фирмы Frap.

О том, как самостоятельно разобрать однорычажный флажковый смеситель и заменить картридж, смотрите в следующем видео.
