Как выбрать отвертку?

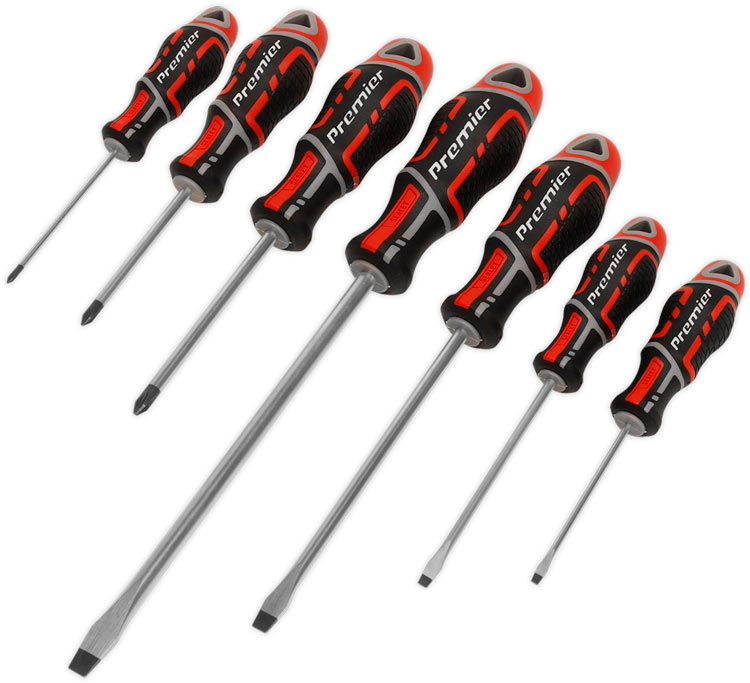

Все прекрасно понимают, что такое отвертка, но какая нужна именно вам, и какие вообще бывают? Вы ищете отвертку и видите знакомые инструменты с прямым и крестовым наконечником, но что за десяток других? Где их применять? Разберем основные виды шлицев крепежных изделий и какую биту или отвертку выбрать для работы с ними, а также какие бывают отвертки.

Как обозначают шлицы крепежных изделий и наконечники бит

Название состоит из 1–2 букв и цифр, например TT40, PZ3, SL2. Первые обозначают вид шлица, вторые — его размер. Эти же комбинации применяют, чтобы классифицировать рабочую часть отвертки или наконечник биты.

Маркировка бит для отвертки по названию шлицев

Аббревиатура, название	Схема шлица	Особенности	Применение
SL — прямой шлиц (также называют плоским или минус)		Прямой паз, который проходит через всю головку винта. Легко откручивать и закручивать. Минус в том, что отвёртка не фиксируется в метизе, и вероятность срыва резьбы или шлица отвертки достаточно велика.	Это самые распространённые виды шлицев. Отвёртки с наконечниками SL, PH и PZ нужны при любом ремонте
PH — крестообразный шлиц Phillips (Филлипс)		Традиционный шлиц. Отвёртки имеют 4 сужающихся зуба в виде креста.
PZ — крестообразный шлиц Pozidriv (Позидрив)		Основное отличие этого вида шлица от предыдущего это наличие дополнительно дублирующего креста, за счет этой особенности он более надежен от срыва, по этому его все чаще используют для саморезов и других крепежей которые закручивают шуруповертов в больших количествах.

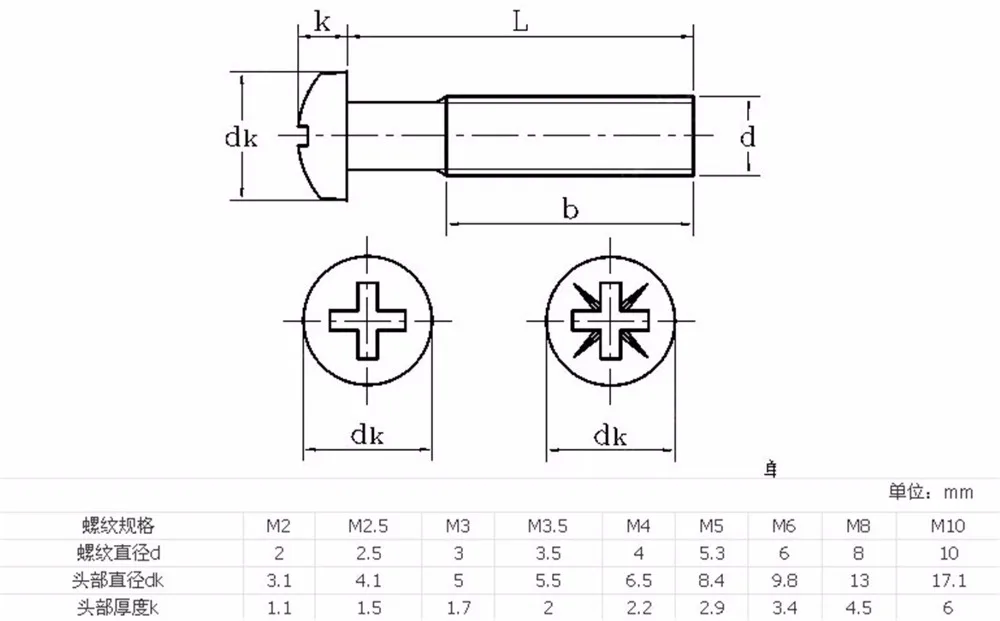

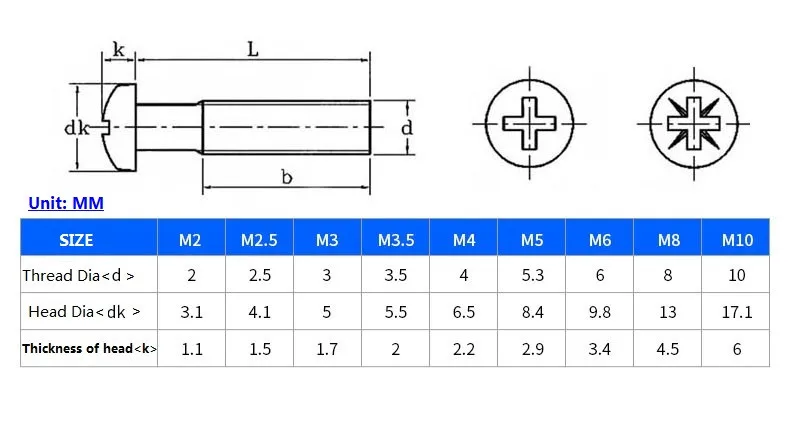

Более наглядное сравнение шлица PH (слева) и PZ (справа)

Не путайте 2 вида крестовых отверток, обращайте внимание на маркировку. Иначе вы с большей вероятностью повредите шлиц крепежа или отвертки.

Далее другие популярные виды шлицев:

SQ — шлиц Робертсона (Robertson, «квадрат»)		Углубление в виде квадрата	КПП, раздаточные коробки, ведущие мосты в автомобилях
H — шестигранный шлиц (также HEX, Аллен)		Правильный шестиугольник. Размеры ключа указывают в дюймах — 7/64, 9/64, 5/32 и т. д.	Мебельная промышленность, авиация, автомобиле- и машиностроение, детские и спортивные снаряды
T или TX — шлиц Torx (звезда, звёздочка, торкс)		Шестилучевая звезда. Каждому номеру шлица (от T1 до T100) соответствует определённый размер, равный расстоянию между самыми удалёнными вершинами	Автомобили, велосипеды, а также жёсткие диски для ПК и другая цифровая электроника детские и спортивные снаряды
HH — защищённый шестигранный шлиц		В центре углубления расположен штырёк, который не даёт использовать обычный ключ или биту. Поэтому для таких винтов существует специальный инструмент	Повтор предыдущих форм только с антивандальной защитой. Применяют общественных местах, где крепёж могут открутить вандалы, либо там где производитель не желает чтобы пользовать сам занимался ремонтом предмета.
TT — защищённый Torx или Tamper-Torx (так же может обозначаться как TR)
RIBE — шлиц Polydrive		Углубление в виде звезды с расширяющимися лучами. Инструмент для такого крепежа имеет 6 плоских зубьев. Бита плотно сидит в шлице	Движущиеся детали автомобилей: тормоза, карданные валы
CL — шлиц One-way (однонаправленный)		Такой крепёж можно закрутить любой плоской отверткой (SL), а вот для извлечения винта необходима бита CL, так как 2 грани углубления сточены	Любые конструкции в общественных местах или местах с большим скоплением людей. Такие крепежи не открутят подручными средствами
TS — шлиц Torq-set (четырёхлопастной)		Напоминает крестовые шлицы, только лопасти сходятся не точно в центре, а со сдвигом вправо	в основном это авиакосмическая промышленность
TW — шлиц Tri-wing (трёхлопастной)		То же самое что и TS, только 3 лопасти вместо 4	в основном это авиакосмическая промышленность
S или SP — шлиц Snake-eye (вилочный, «змеиные глазки», 2P)		Отвёртка похожа на вилку и имеет 2 штырька, которые вставляются в головку винта.	Так же можно отнести к антивандальным. Используется в лифтах, туалетах и вагонах поездов и метро
M — звёздчатый шлиц (12-гранный)		12 выступов с углом 60°	Приборы с защитой от непрофессионального доступа, головки цилиндров и другие элементы двигателей
P или PL — шлиц Pentalobular		Пятиконечная звезда с закруглёнными лучами	Электронные гаджеты компании Apple, некоторые гаджеты Huawei, Samsung и других

Производители бытовой техники, электронных устройств и гаджетов могут внедрять новые шлицы, чтобы усложнить разборку устройства и исключить допуск у рядового пользователя к сложным элементам устройств.

Самый яркий пример это Apple и ее новый шлиц P (Pentalobular).

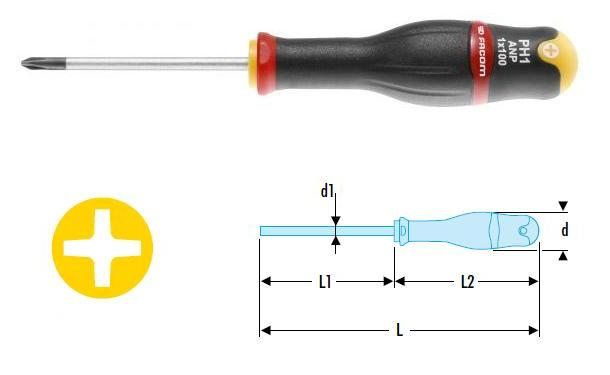

После букв и цифр идет размер, например, Ph3*100мм.

Размер 100 мм относиться только к стержню отвертки и не учитывает ее рукоятки.

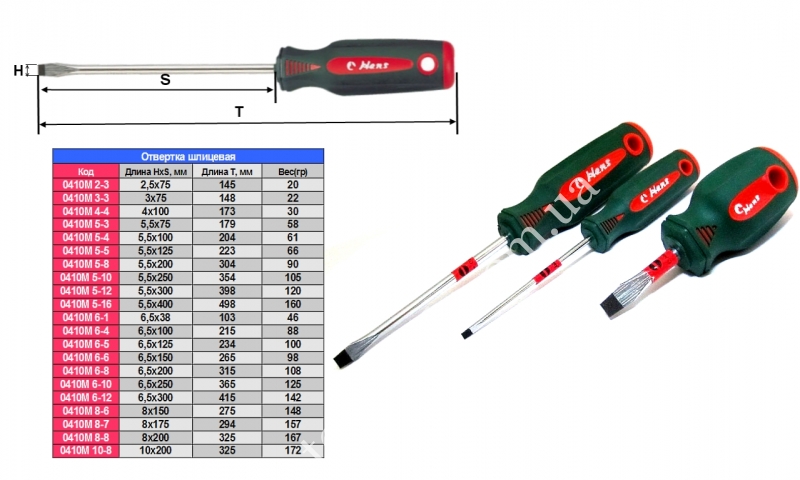

На схеме ниже, 100 мм обозначены как «а», при этом размер рукоятки обычной отвертки «b» в среднем 100-120 мм.

Покупая отвертку, нужно учитывать, где будет происходить монтаж. Для труднодоступных мест существуют специальные маленькие отвертки.

Типы и виды отверток

Диэлектрические

Отвертки с защищенным стержнем для работы в электроустановках или щитках c напряжением до 1000 В. Обязательно должны иметь сертификат соответствия и маркировку «1000 V»

Реверсивные

С вращающейся головкой, чаще всего имею 3 режима работы (по часовой стрелке, против часовой стрелки и стоп).
С такими отвертками можно выполнить гораздо больший объем работы существенно быстрее.

с Т-образной рукояткой

С такой рукояткой появляется возможность работы в труднодоступных местах, кроме того хват у Т-образной рукоятки лучше, за счет этого эффективность выше.

Телескопические

Отвертки, стержень которых можно удлинить или наоборот уменьшить в зависимости от вашей необходимости.

Двухсторонние

Если вы хотите купить отвертку про запас без конкретной цели, но не хотите покупать набор, то есть универсальное решение, это отвертка с 2 самыми используемыми и универсальными шлицами – Ph3 и SL6.

Для точных работ

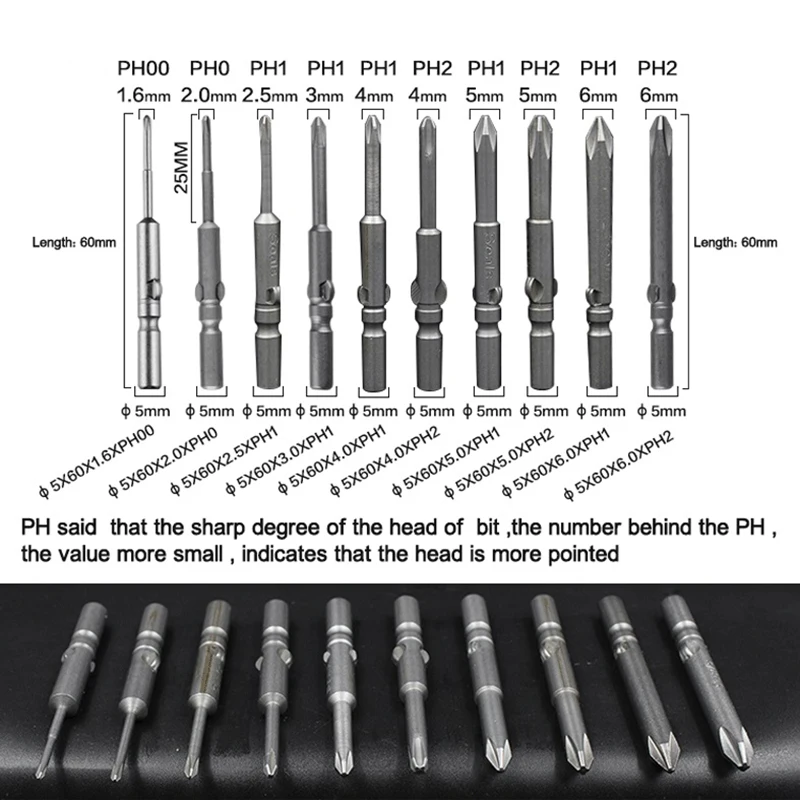

Для работы с электроникой и гаджетами вам понадобятся специальные мелкие шлицы, такие отвертки чаще всего сразу идут наборами, так как для разборки одного телефона может понадобиться сразу 3-4 шлица.

Ударные

Такой вид инструмента применяют для работы с крупными деталями, поскольку принцип его действия направлен на создание усиленного импульса.

Аккумуляторные

Усовершенствованный вид, имеет встроенный аккумулятор, благодаря которому изделие может работать как шуроповерт.

Динамометрические

Их используют в основном в высокотехнологичных отраслях, например, в авиации, кораблестроении и т. д

Какие виды отверток нужны для работы каждому конкретному специалисту зависит от сферы деятельности человека. На сегодняшний день существует огромное количество инструмента для выполнения самых разных видов слесарно-монтажных работ.

Новости — Как выбрать отвёртку: виды шлицев крепёжных изделий — 07.12.17 | Строительство и ремонт, Инструменты

07.12.2017

Представьте, что вы в магазине — ищете биту для шуруповёрта или отвёртку. Вот знакомые вам инструменты с прямым и крестовым наконечником, а вот шестигранники. Но что это за десяток других? Где их применять? В этой статье мы разберём основные виды шлицев крепёжных изделий и расскажем, какую биту или отвёртку выбрать для работы с ними.

Как обозначают шлицы крепёжных изделий и наконечники бит

Название состоит из 1–2 букв и цифр: h20, PZ3, SL6.3. Первые обозначают вид шлица, вторые — его размер. Эти же комбинации применяют, чтобы классифицировать рабочую часть отвёртки или наконечник биты.

Маркировка бит для отвёртки по названию шлицев

Ниже мы расшифруем аббревиатуры, выделим особенности крепежа и инструмента, расскажем, где их применяют.

Аббревиатура, название	Схема шлица	Особенности	Применение
SL — прямой шлиц (также называют плоским)		Прямой паз, который проходит через всю головку винта. Легко откручивать и сложно сорвать. Минус в том, что отвёртка не фиксируется в метизе	Это самые распространённые виды шлицев. Отвёртки с наконечниками SL, PH и PZ нужны при любом ремонте
PH — крестообразный шлиц Phillips (Филлипс)		Традиционный шлиц. Отвёртки имеют 4 сужающихся зуба
PZ — крестообразный шлиц Pozidriv (Позидрив)		В отличие от предыдущего вида биты под такой крепёж имеют прямые зубья. Поэтому наконечник инструмента не норовит выскользнуть из шлица

Не путайте 2 вида крестовых отвёрток, обращайте внимание на маркировку. Иначе вы с большей вероятностью повредите шлиц крепежа.

Phillips (Филлипс)

Pozidriv (Позидрив)

Аббревиатура, название	Схема шлица	Особенности	Применение
SQ — шлиц Робертсона (Robertson, «квадрат»)		Углубление в виде квадрата	КПП, раздаточные коробки, ведущие мосты в автомобилях

Существуют также следующие модификации:

• двойной квадрат (double-square) — получен наложением 2 шлицев Робертсона, один из которых повёрнут на 45°;
• тройной квадрат (triple-square, XZN) — то же самое, только 3 таких шлица с поворотом на 30°.

Последние встречаются в немецких автомобилях, в элементах с высоким крутящим моментом.

Аббревиатура, название	Схема шлица	Особенности	Применение
H — шестигранный шлиц (также HEX, Аллен)		Правильный шестиугольник. Размеры ключа указывают в дюймах — 7/64, 9/64, 5/32 и т. д.	Мебельная промышленность, авиация, автомобиле- и машиностроение
T, или TX, — шлиц Torx (звезда, звёздочка, торкс)		Шестилучевая звезда. Каждому номеру шлица (от T1 до T100) соответствует определённый размер, равный расстоянию между самыми удалёнными вершинами	Автомобили, велосипеды, а также жёсткие диски для ПК и другая цифровая электроника

У крепежа под шестигранный ключ и звезду существуют защищённые, антивандальные версии шлицев.

Аббревиатура, название	Схема шлица	Особенности	Применение
HH — защищённый шестигранный шлиц		В центре углубления расположен штырёк, который не даёт использовать обычный ключ или биту. Поэтому для таких винтов существует специальный инструмент	Применяют в местах, где крепёж могут открутить недобросовестные люди — в лифтах, общественном транспорте
TR — защищённый Torx

Теперь рассмотрим шлицы, которые встречаются реже. Вы можете столкнуться с таким крепежом, если ремонтируете цифровую технику, автомобили или космические корабли.

Аббревиатура, название	Схема шлица	Особенности	Применение
RIBE — шлиц Polydrive		Углубление в виде звезды с расширяющимися лучами. Инструмент для такого крепежа имеет 6 плоских зубьев. Бита плотно сидит в шлице	Движущиеся детали автомобилей: тормоза, карданные валы
CL — шлиц One-way (однонаправленный)		Такой крепёж можно закрутить отвёрткой с прямым шлицем. А вот для извлечения винта необходима бита CL, так как 2 грани углубления сточены	Любые конструкции в общественных местах. Такие метизы не открутят подручными средствами
TS — шлиц Torq-set (четырёхлопастной)		Напоминает крестовые шлицы, только лопасти сходятся не точно в центре	Авиакосмическая промышленность
TW — шлиц Tri-wing (трёхлопастной)		То же самое, только 3 ямки вместо 4	Используют при сборке самолётов, а также в электронных устройствах — зарядниках Nokia, например
S, или SP, — шлиц Snake-eye (вилочный, «змеиные глазки», 2P)		Отвёртка похожа на вилку и имеет 2 штырька, которые вставляются в головку винта. Крепёж с таким шлицем не перетянуть	Зарубежные лифты, туалеты, вагоны поездов и метро
M — звёздчатый шлиц (12-гранный)		12 выступов с углом 60°	Приборы с защитой от несанкционированного доступа, головки цилиндров и другие элементы двигателей
Бристольский шлиц (Bristol)		При работе с таким крепежом вся сила поворота направлена под прямым углом к головке винта. Меньше вероятность сорвать шлиц	Высокотехнологичное оборудование для связи, строительная, сельскохозяйственная и военная техника
P, или PL, — шлиц Pentalobular		Пятиконечная звезда с закруглёнными лучами. Создана для защиты от несанкционированного доступа	Ноутбуки и смартфоны компании Apple, некоторые гаджеты Huawei

Теперь вы знаете, где встречаются винты с тем или иным шлицем и как выбрать отвёртку для них. А инструменты для работы почти с любым крепежом ищите в этом разделе.
