Размеры щит электрический: Электрический щиток для квартиры и гаража

Содержание

Распределительные металлические щиты ЩРН и ЩРВ

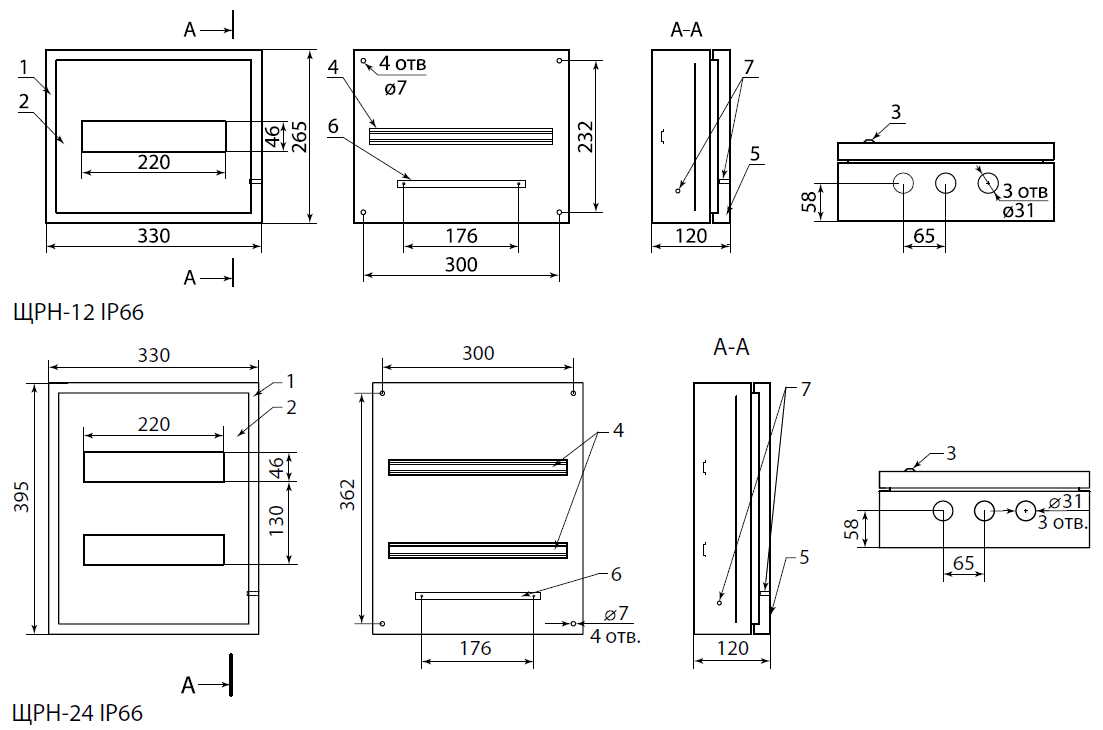

Щит распределительный навесной КРЗМИ ЩРН-12 IP31 с окном/без окна


В щит ЩРН-12 может быть установлено до 12 модулей (1 ряд 12 модулей).

Габаритные размеры щита КРЗМИ ЩРН-12 (ВхДхШ) — 180х310х120 мм.

5 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм.

Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31.

Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности.

Щит распределительный навесной Фабер ЩРН-12 IP31/IP54 и встраиваемый ЩРВ-12 IP31




В щитах Фабер ЩРН/ЩРВ-12 может быть установлено до 12 модулей (1 ряд 12 модулей).

Габаритные размеры щитов (ВхДхШ):

  • Фабер ЩРН-12 IP31/IP54  — 265x310x120 мм,
  • Фабер ЩРВ-12 IP31 — 275x320x120 мм.

Размер ниши в стене под установку ЩРВ-12: 227х272х109 мм.

Масса щитов: ЩРН-12 IP31 — 3,3 кг, ЩРН-12 IP54 — 3,5 кг, ЩРВ-12 IP31 — 3,3.

Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм.

В щите ЩРН-12 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель.

Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт.

Полное описание другой продукции Фабер:

Металлические щиты и шкафы Фабер

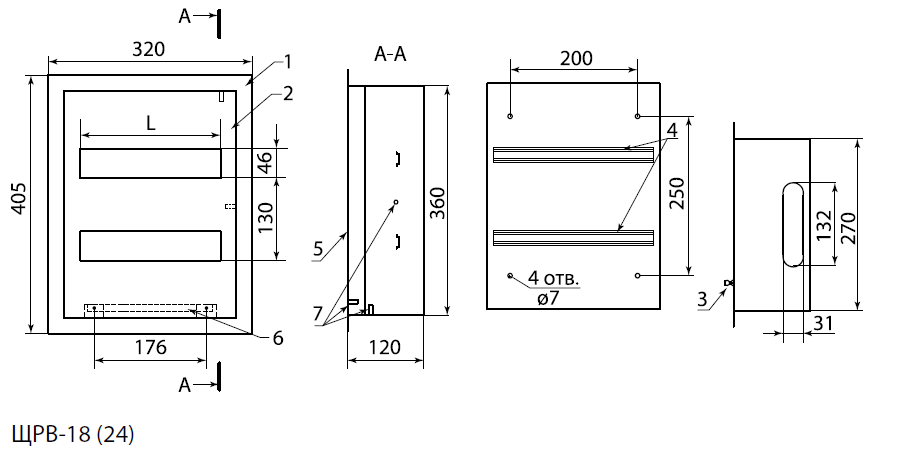

Щит распределительный навесной Фабер ЩРН-18 IP31/IP54 и встраиваемый ЩРВ-18 IP31




В щитах Фабер ЩРН/ЩРВ-18 может быть установлено до 18 модулей (в 1 ряд).

Габаритные размеры щитов (ВхДхШ):

  • Фабер ЩРН-18 IP31/IP54  — 265x440x120 мм,
  • Фабер ЩРВ-18 IP31 — 275x450x120 мм.

Размер ниши в стене под установку ЩРВ-18: 227х402х109 мм.

Масса ЩРН-18 IP31 — 4,8 кг, ЩРН-18 IP54 — 5,3 кг, ЩРВ-18 IP31 — 4,3 кг.

Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм.

В щите ЩРН-18 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель.

Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт.

Полное описание другой продукции Фабер:

Металлические щиты и шкафы Фабер

Щит распределительный навесной КРЗМИ ЩРН-24 IP31

В щит ЩРН-24 может быть установлено до 24 модулей (2 ряда по 12 модулей).

Габаритные размеры щита КРЗМИ ЩРН-24 (ВхДхШ) — 300х310х120 мм.

5 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм.

Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31.

Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности.

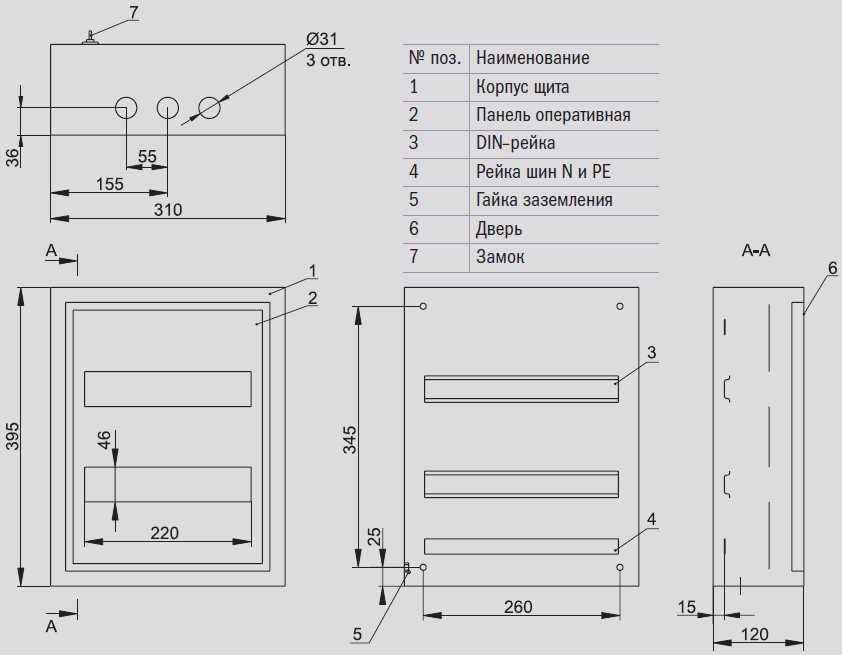

Щит распределительный навесной Фабер ЩРН-24 IP31/IP54 и встраиваемый ЩРВ-24 IP31




В щитах Фабер ЩРН/ЩРВ-24 может быть установлено до 24 модулей (2 ряда по 12 модулей).

Габаритные размеры щитов (ВхДхШ):

  • Фабер ЩРН-24 IP31/IP54  — 395x310x120 мм,
  • Фабер ЩРВ-24 IP31 — 405×320х120 мм.

Размер ниши в стене под установку ЩРВ-24: 357х272х109 мм.

Масса ЩРН-24 IP31 — 5,5 кг, ЩРН-24 IP54 — 5,7 кг, ЩРВ-24 IP31 — 4,6 кг.

Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм.

Для надежной влагозащиты в щите ЩРН-24 IP54 применяется дополнительная отбортовка под углом 45° и наливной уплотнитель.

Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт.

Полное описание другой продукции Фабер:

Металлические щиты и шкафы Фабер

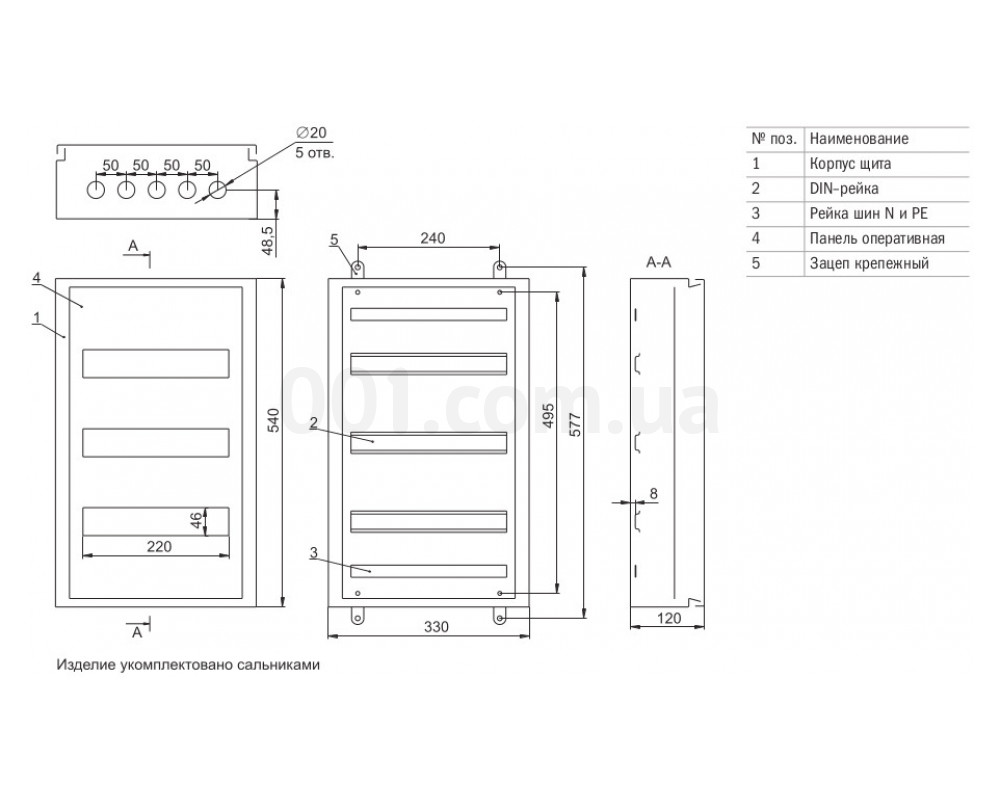

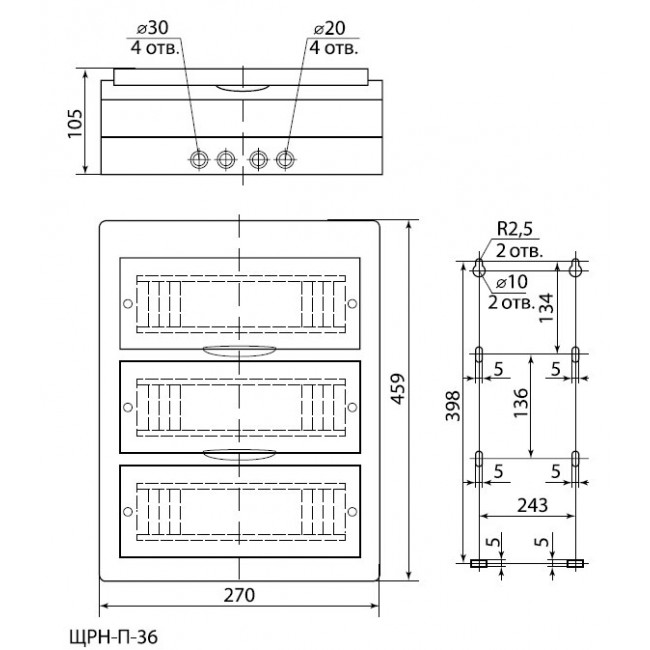

Щит распределительный навесной КРЗМИ ЩРН-36 IP31

В щит ЩРН-36 может быть установлено до 36 модулей (3 ряда по 12 модулей).

Габаритные размеры щита КРЗМИ ЩРН-36 (ВхДхШ) — 420х310х120 мм.

6 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм.

Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31.

Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности.

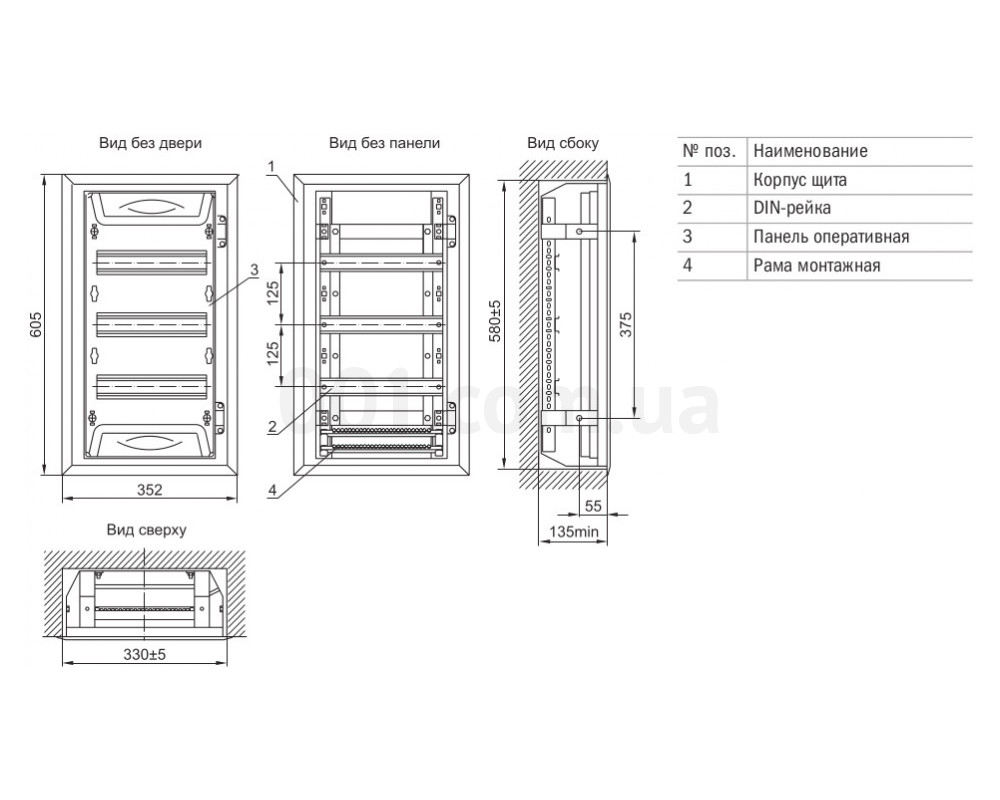

Щит распределительный навесной Фабер ЩРН-36 IP31/IP54 и встраиваемый ЩРВ-36 IP31


В щитах Фабер ЩРН/ЩРВ-36 и ЩРВ-36 IP31 может быть установлено до 36 модулей (3 ряда по 12 модулей).

Габаритные размеры щитов (ВхДхШ):

  • Фабер ЩРН-36 IP31/IP54  — 540x310x120 мм,
  • Фабер ЩРВ-36 IP31 — 550×320х121 мм.

Размер ниши в стене под установку ЩРВ-36: 502х272х109 мм.

Масса ЩРН-36 IP31 — 6,9 кг, ЩРН-36 IP54 — 7,1 кг, ЩРВ-36 IP31 — 5,3 кг.

Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм.

В щите ЩРН-36 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель.

Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт.

Полное описание другой продукции Фабер:

Металлические щиты и шкафы Фабер

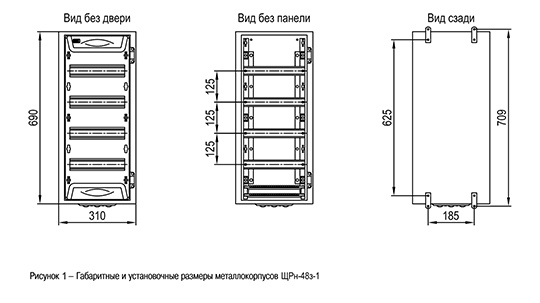

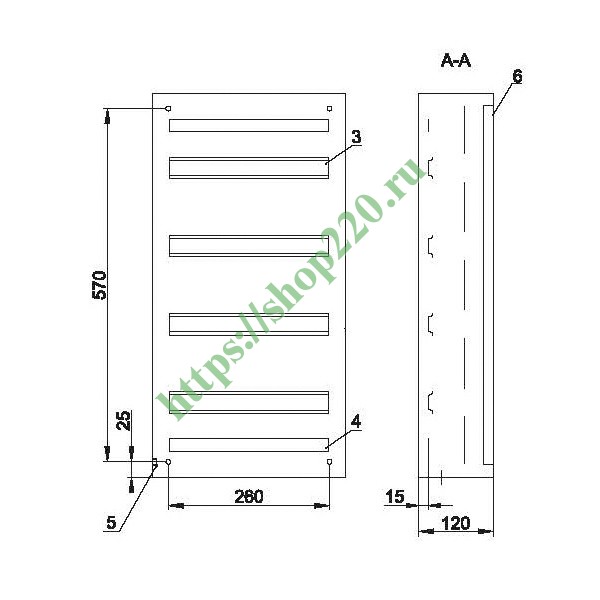

Щит распределительный навесной КРЗМИ ЩРН-48 IP31

В щит ЩРН-48 можно установить до 48 модулей (4 ряда по 12 модулей) аппаратуры.

Габаритные размеры щита КРЗМИ ЩРН-36 (ВхДхШ) — 540х310х120 мм.

6 кабельных ввода Ø20 мм с межцентровым расстоянием 35 мм.

Корпус изготовлен из листовой стали, окрашенной порошковой краской. Степень защиты от пыли и влаги — IP31.

Комплектация: din-рейка, фальшпанель, замок с ключом, сальники ввода/вывода, знак безопасности.

Щит распределительный навесной Фабер ЩРН-48 IP31/IP54 и встраиваемый ЩРВ-48 IP31


В щит Фабер ЩРН/ЩРВ-48 можно установить 48 модулей (4 ряда по 12 модулей).

Габаритные размеры щитов (ВхДхШ):

  • Фабер ЩРН-36 IP31/IP54  — 540x310x120 мм,
  • Фабер ЩРВ-36 IP31 — 550×320х121 мм.

Размер ниши в стене под установку ЩРВ-48: 582х272х109 мм.

Масса ЩРН-48 IP31 — 7,9 кг, ЩРН-48 IP54 — 8,2 кг, ЩРВ-48 IP31 — 7,1 кг.

Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. В корпусе сделано три кабельных ввода Ø22 мм.

В щите ЩРН-48 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель.

Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт.

Полное описание другой продукции Фабер:

Металлические щиты и шкафы Фабер

Щит распределительный навесной Фабер ЩРН-54 IP31/IP54 и встраиваемый ЩРВ-54 IP31




В щиты Фабер ЩРН/ЩРВ-54 может быть установлено до 54 модулей (3 ряда по 18 модулей).

Габаритные размеры щитов (ВхДхШ):

  • Фабер ЩРН-54 IP31/IP54  — 540x440x120 мм,
  • Фабер ЩРВ-54 IP31 — 540x440x120 мм.

Размер ниши в стене под установку ЩРВ-54: 502х402х109 мм.

Масса ЩРН-54 IP31 — 8,5 кг, ЩРН-54 IP54 — 9,0 кг, ЩРВ-54 IP31 — 8,6 кг.

Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. Три кабельных ввода диаметром 22 мм.

Для надежной влагозащиты в щите ЩРН-54 IP54 применяется дополнительная отбортовка под углом 45° и наливной уплотнитель.

Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт.

Полное описание другой продукции Фабер:

Металлические щиты и шкафы Фабер

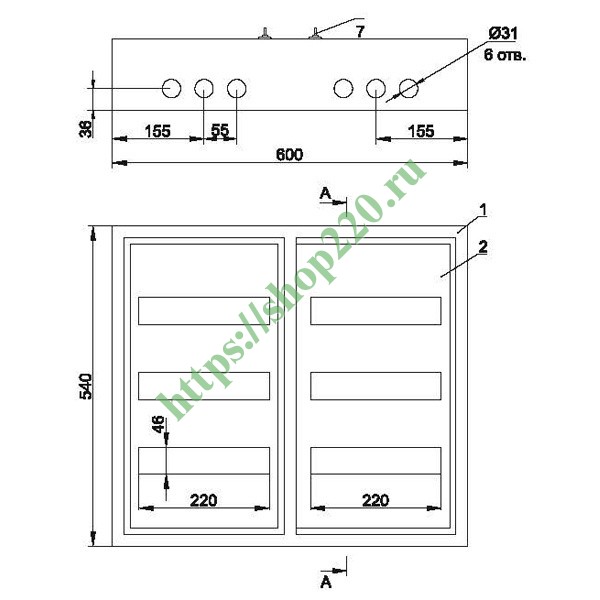

Щит распределительный навесной Фабер ЩРН-72 IP31/IP54



Мало кто выпускает таких гигантов в России! Щиты ЩРН-72 и ЩРВ-72 предназначены для установки модульной аппаратуры общим объемом до 72 модульных единиц!

Габаритные размеры щитов (ВхДхШ):

  • Фабер ЩРН-72 IP31/IP54  — 540x600x120 мм,
  • Фабер ЩРВ-72 IP31 — 550×615х122 мм.

Размер ниши в стене под установку ЩРВ-72: 502х567х109 мм.

Масса ЩРН-72 IP31 — 12,7 кг, ЩРН-72 IP54 — 13,0 кг, ЩРВ-72 IP31 — 9,4 кг.

Корпус изготовлен из стали толщиной 0,8 мм. Приятный внешний вид и надежная защита от коррозии обеспечиваются качественной обработкой поверхности с последующим нанесением эпоксидно-полиэфирного покрытия. В корпусе сделано три кабельных ввода Ø22 мм.

В щите ЩРН-72 IP54 для надежной влагозащиты применяется дополнительная отбортовка под углом 45° и наливной уплотнитель.

Комплектация: din-рейка, пластрон (фальшпанель), замок, проводник заземления дверцы, знаки безопасности («Заземление», «Опасность поражения электрическим током»), паспорт.

Полное описание другой продукции Фабер:

Металлические щиты и шкафы Фабер

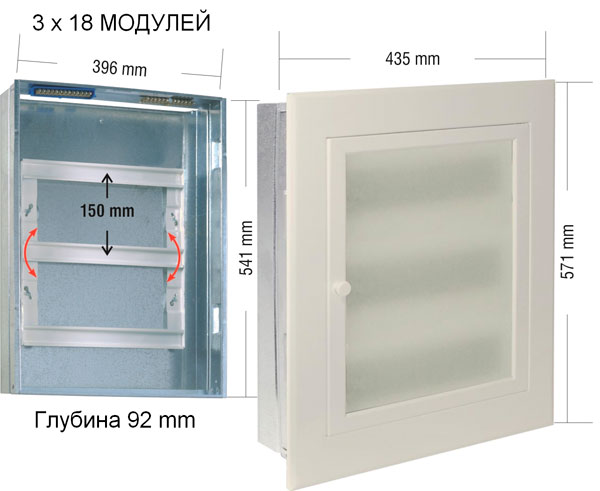

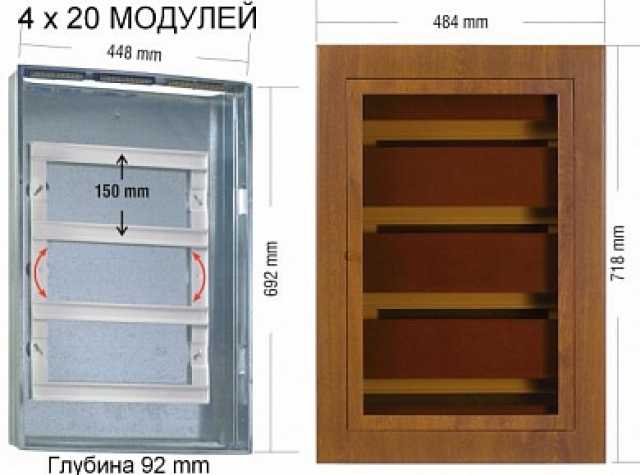

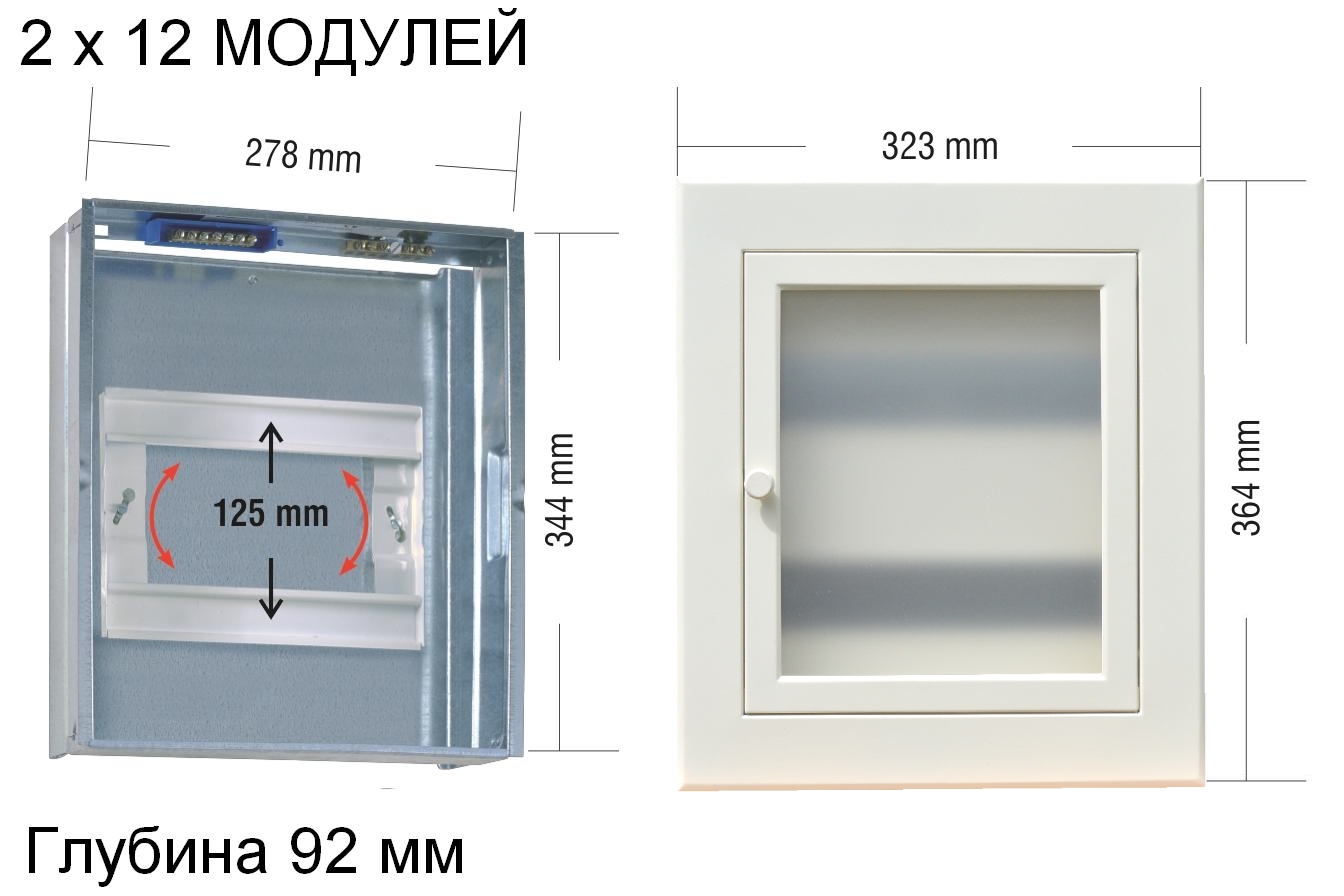

Щиты Legrand Nedbox (встраиваемые) от 12 до 56 модулей

Щиты (встраиваемые) от 12 до 56 модулей Legrand Nedbox

Компания Legrand производит и предлагает потребителю встраиваемые электрощиты Nedbox. Данный вид оборудования прекрасно подойдёт как для жилых помещений, так и для производственных целей. Благодаря своим разнообразным модификациям, щиты Nedbox могут удовлетворять и покрывать потребности различных проектов по прокладыванию электросетей. Щит Nedbox представляет собой коробку, в которую инженер – электрик или иной пользователь может быстро и удобно поместить различное автоматическое оборудование. После установки разнообразного оборудования, электрощит можно считать узлом электрической проводки, или контрольной точкой.

Электрощиты Nedbox по своей структуре применения должны быть встроены в стену. Это позволит скрыть от людей их расположение, и не нарушать вид и интерьер помещения, где они установлены. Подвод кабеля или проводов к щиту при его непосредственном расположении в стене становится простым и лёгким.

Благодаря универсальному подходу, компания Legrand в своей продукции Nedbox применила инженерные решения, которые позволяют осуществлять подвод проводов на вход в электрощит без каких-либо ограничений. Это означает, что при монтаже, можно ввести электропроводку снизу, сверху или с сбоку электрощита.

Все щиты варьируются по своим габаритам, и зависят от числа модулей, которые можно установить в них. Одна рейка, которая встроена в щит может разместить на себе 12 (+1) модуль. Соответственно бывают щиты от 1 рейки до 4, что в свою очередь определяет габариты электрощита. Данный подход является очень удобным, поскольку позволяет пользователю заранее спроектировать размещение модулей, и предварительно указать расчётный материал в проектах. Используя данный подход, компания Legrand, предоставила пользователю точные данные о возможном количестве размещенных модулях в электрощите, и таким образом свела избыточность при применении оборудования к минимуму.

Щиты Nedbox могут иметь три вида дверей, которые преграждают доступ к установленным модулям.

На выбор пользователя предлагается металлическая, прозрачная или белая дверь. Так же существует вариант электрощитов Nedbox без двери. Стоит отметить, что прозрачная дверца даёт пользователю возможность визуального осмотра модулей, и предоставляет возможность произвести их техническую оценку без прямого доступа в щит. Степень защиты во многом зависит от использования двери, которая установлена в электрощит. Щит с дверью обладает IP 40 и IK 07, а без дверцы данные показатели равны IP 30 и IK 05. Так же независимо от вида дверцы или её отсутствия, корпус электрощита Nedbox обладает способностью самозатухания при условии, что температура воспламенения не будет превышать 650 °С. Это является хорошим фактором и даёт уверенность пользователю в том, что во время короткого замыкания или иного чрезвычайного случая внутри или с наружи электрощита не произойдёт пожар, который может привести к пагубным последствиям.

Продукция Nedbox компании Legrand имеет стандартную комплектацию, которая может дополняться замком, клеммным блоком, фазным клемным блоком, заглушками. С помощью разнообразной вариации оборудования, щиты Nedbox могут решить множество задач и стать хорошим подспорьем во время проектирования и прокладывания электропроводки.

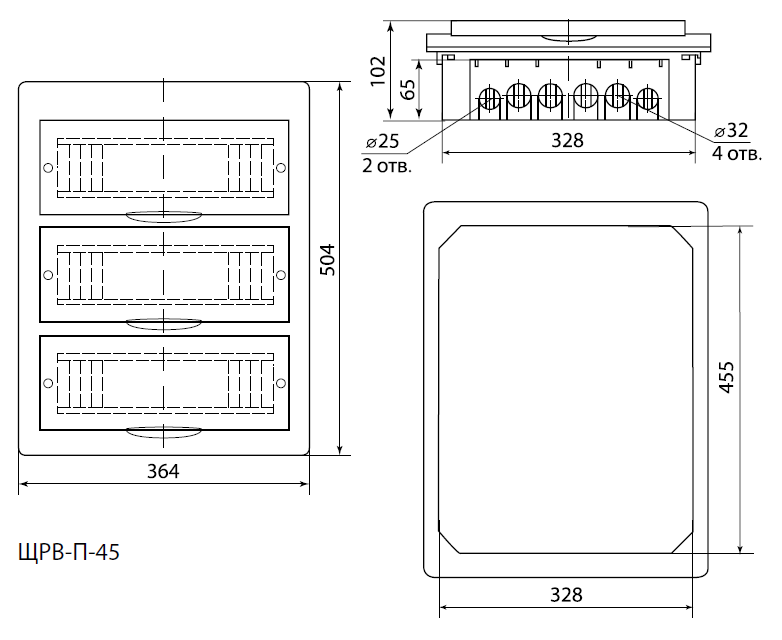

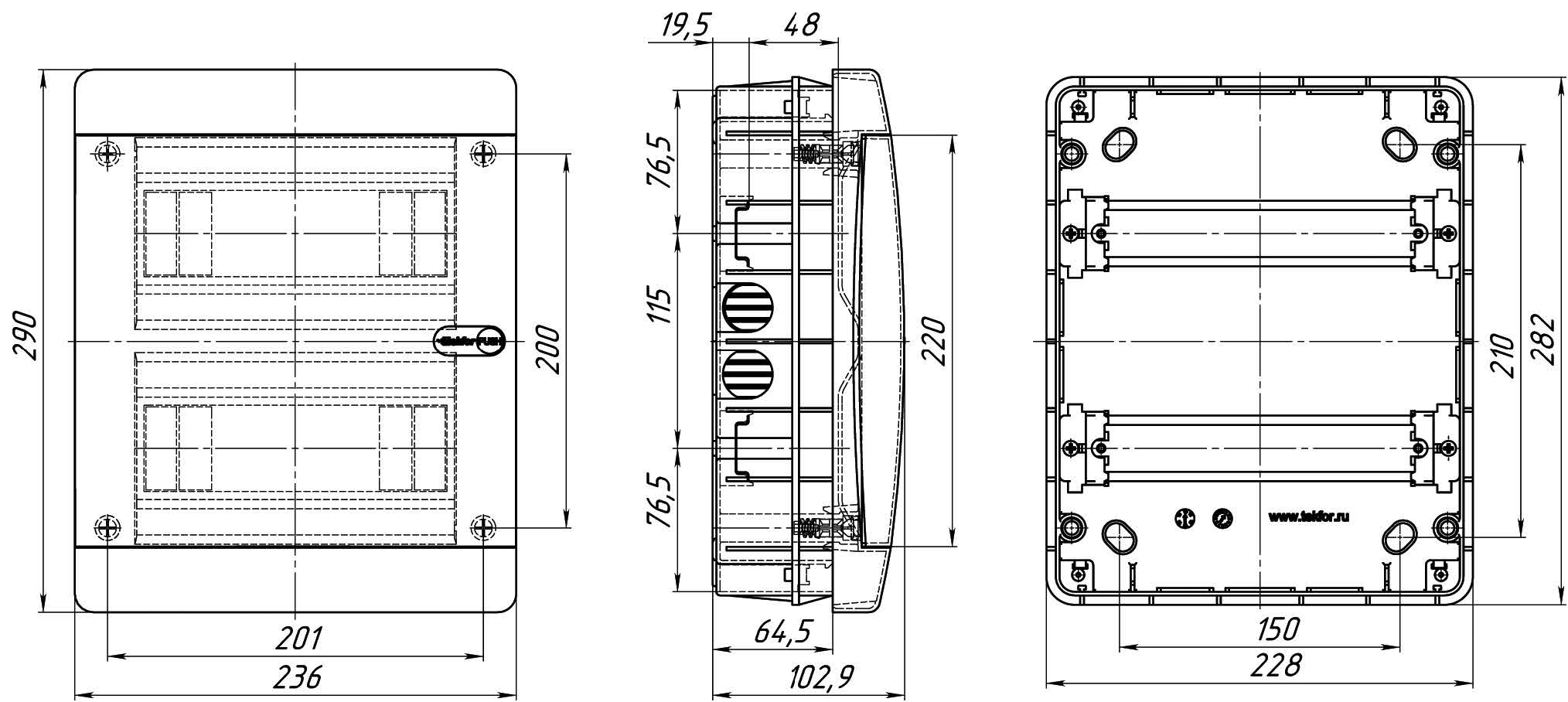

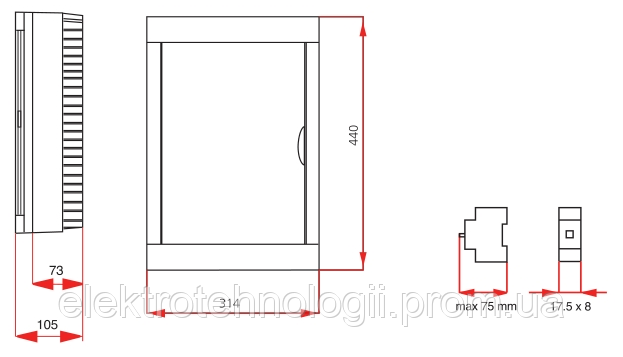

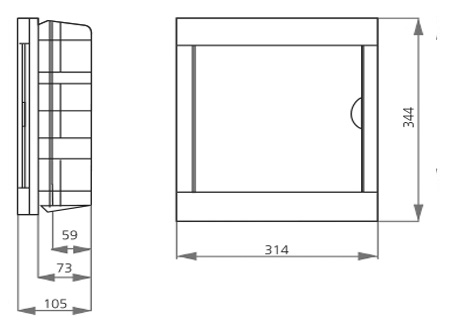

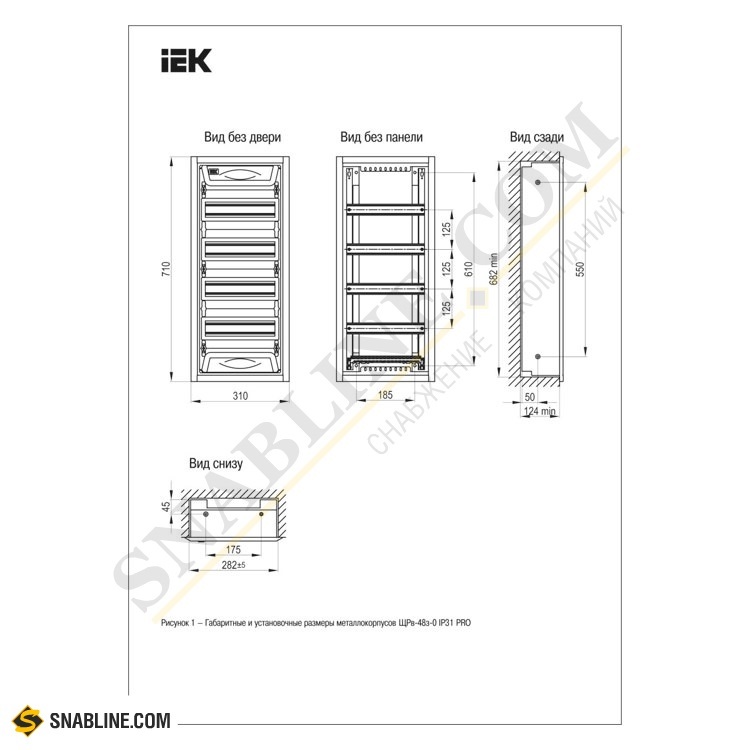

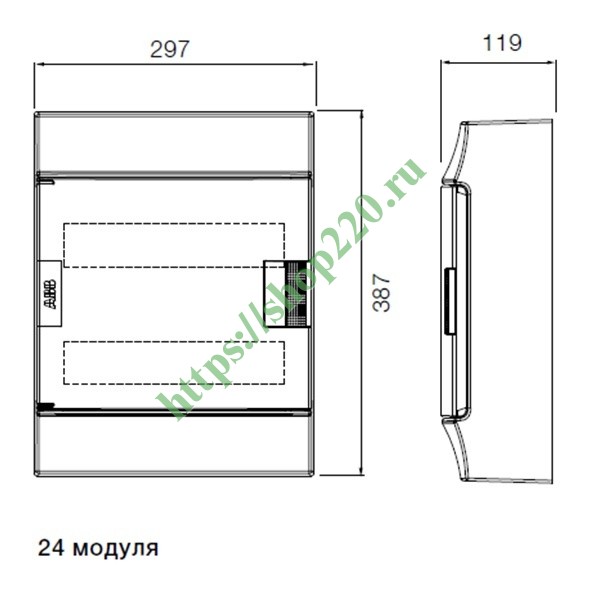

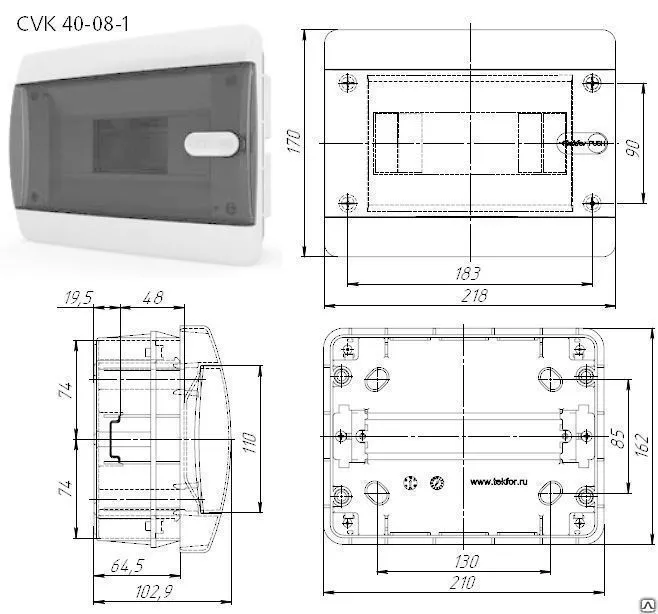

Модули и размеры электрического щита



Время, когда электропроводка наших квартир и домов выполнялась одной электрической группой давно прошло. В настоящее время   электропроводку,  по вполне понятным причинам (прежде всего, ввиду стремительного увеличения роста потребления электроэнергии)  целесообразней «разбивать» на отдельные электрические группы.

Если для защиты старой электропроводки от коротких замыканий и перегрузок по току было вполне достаточно пробковых предохранителей (или, в лучшем случае, автоматических), установленных над электросчетчиком на старом, ещё «советских» времён электрощитке открытого исполнения, то проводка из нескольких электрических групп требует защиты каждой группы.

К тому-же, в настоящее время требования к системам электроснабжения не ограничиваются одной лишь защитой от токовых перегрузок и сверхтоков. В целях повышения пожаро- и электробезопасности современная электропроводка выполняется трехпроводной (если говорить об 1-фазных групповых сетях) — с дополнительным защитным PE-проводником (заземление).

Таким образом, кроме «пробок» или их современных аналогов — автоматических выключателей, для полной защиты понадобятся дополнительные коммутационные аппараты, защищающие людей от поражения электрическим током — УЗО, дифавтоматы, мгновенно срабатывающие в случае утечки токов на землю.

Очевидно, что устаревший щиток для этого совершенно не подойдёт, нужен современный электрический щит — бокс, в котором можно поместить все необходимые коммутационные, защитные аппараты в нужном количестве. Кроме перечисленных устройств защиты, благодаря использованию DIN-рейки, в электрощит можно поместить самое разное модульное оборудование — счетчик, клеммник, розетку, реле, даже контактор и т. д.

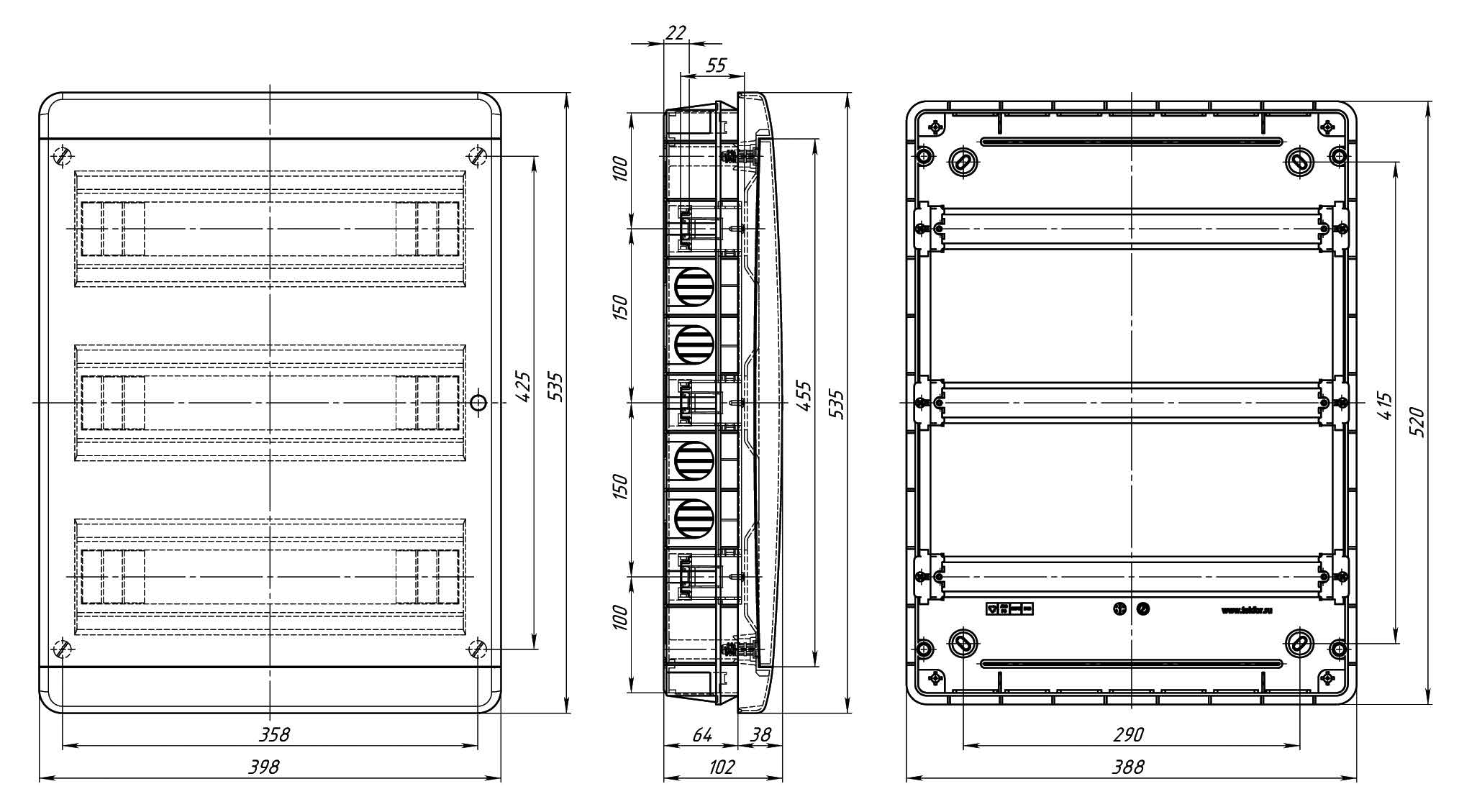

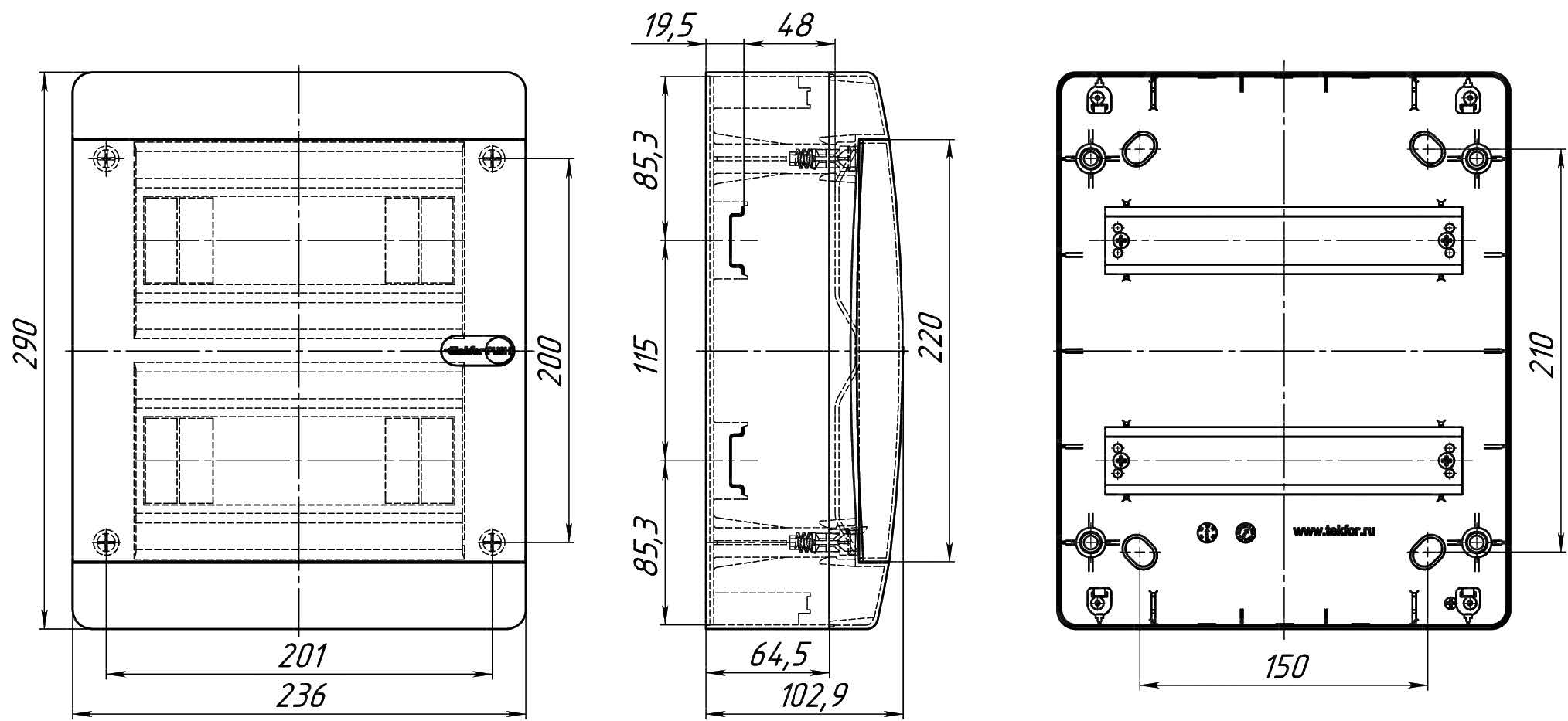

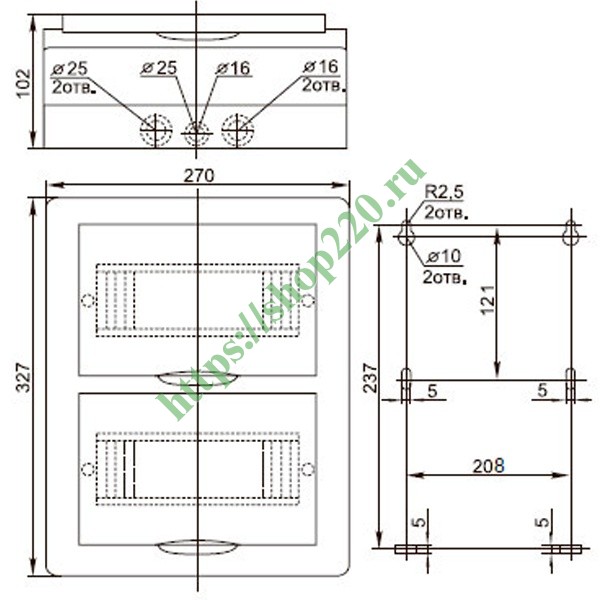

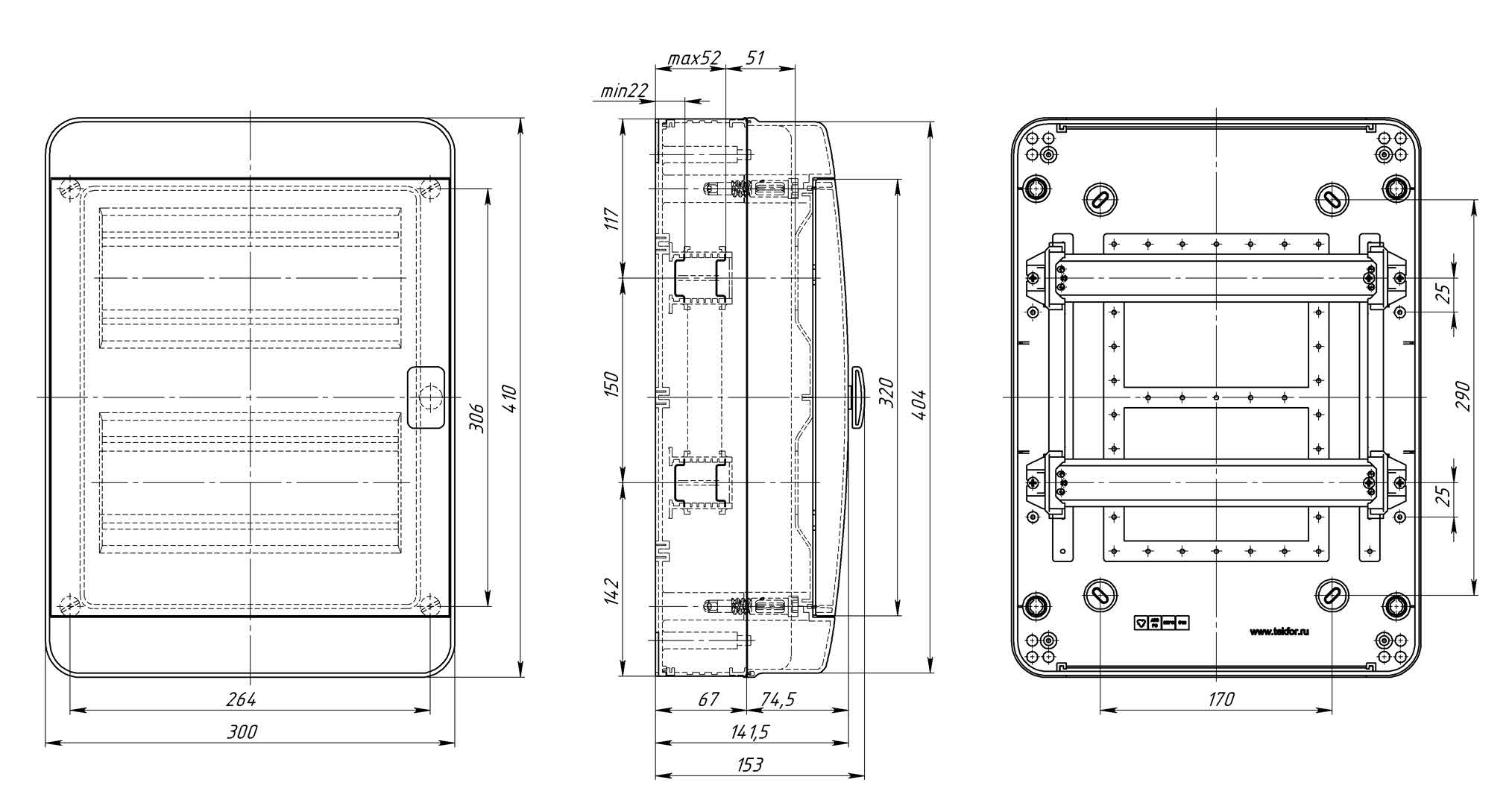

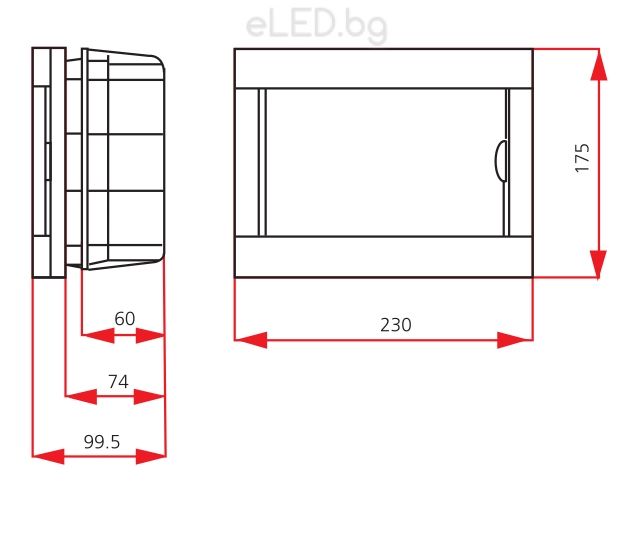

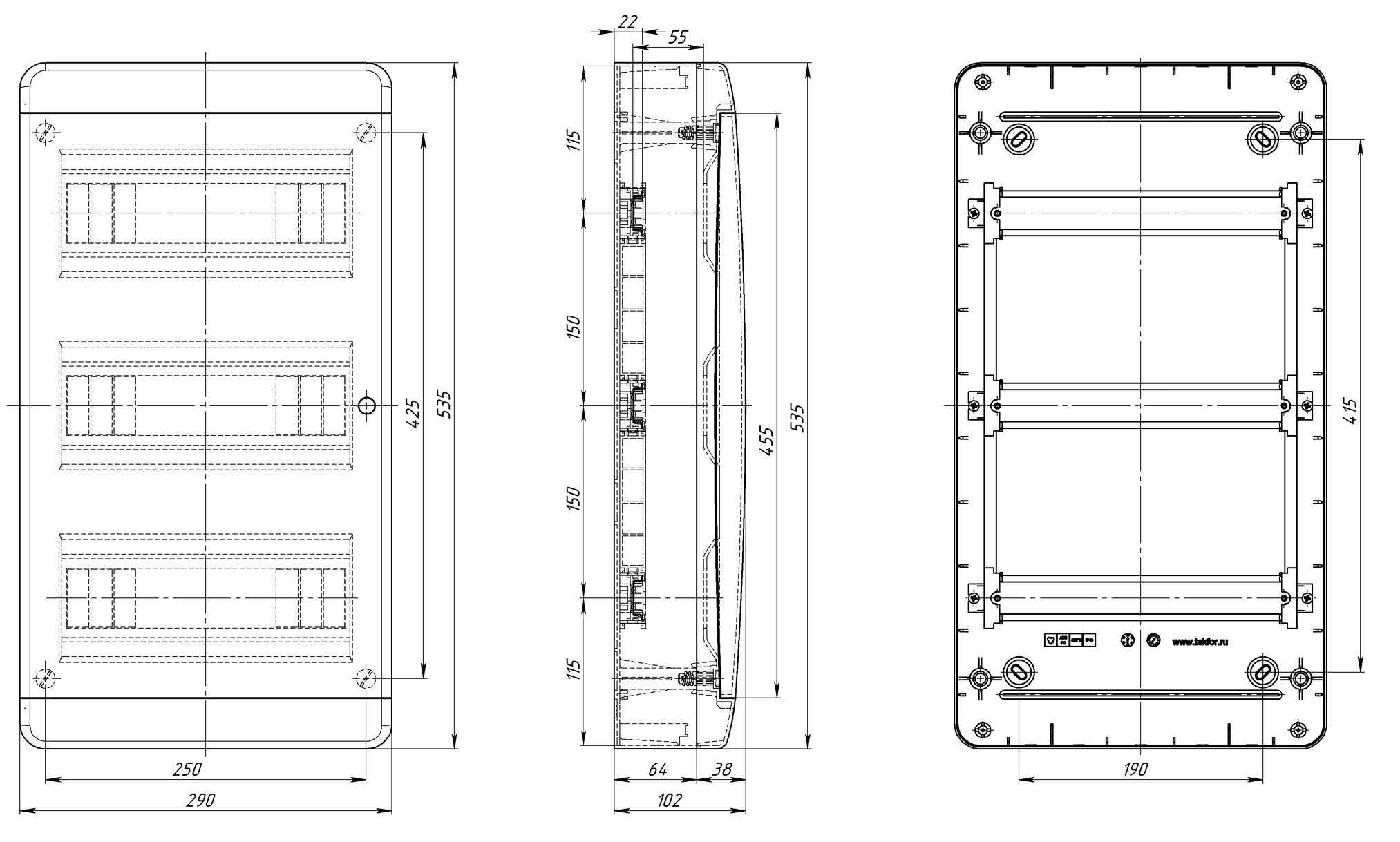

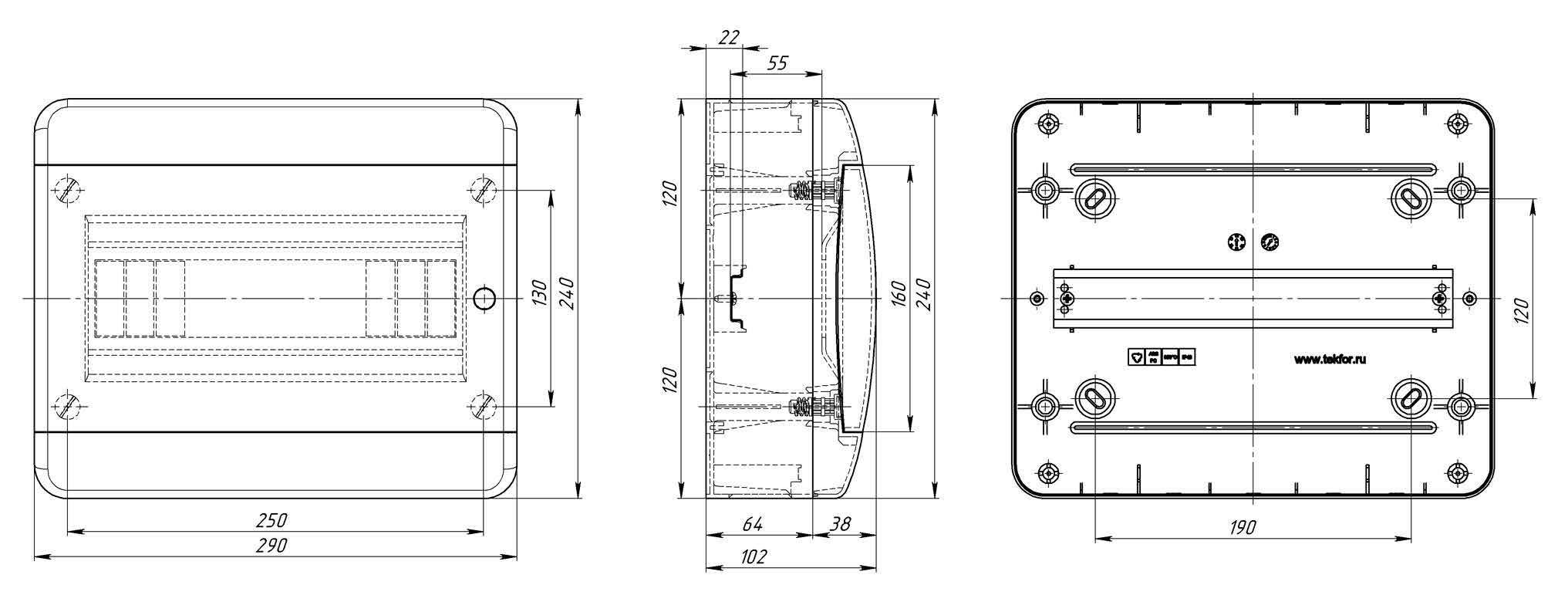

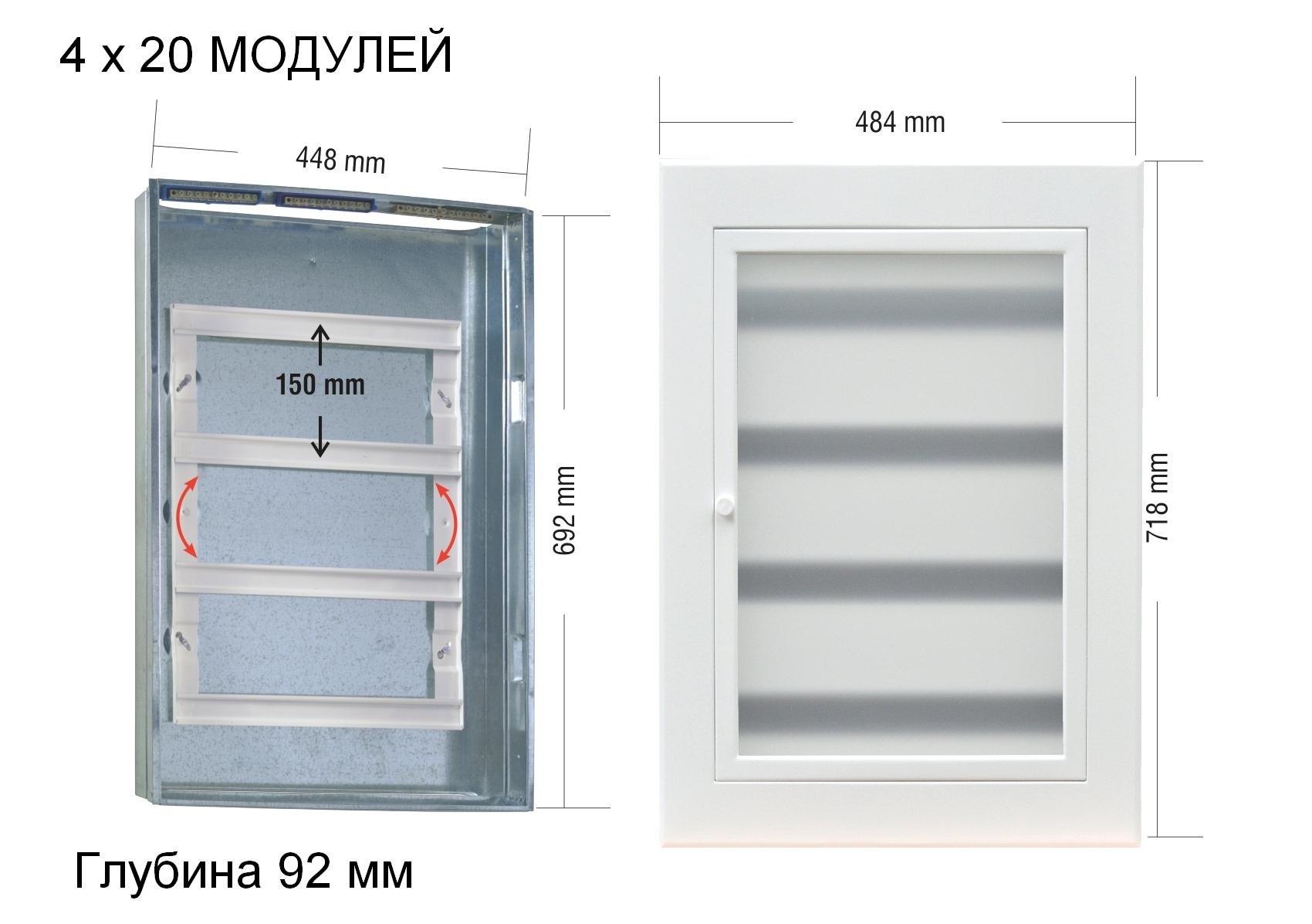

Модули и размеры. Электрические щиты имеют множество таких параметров и технических характеристик как: исполнение, габаритные размеры, комплектность поставки, класс ip, материал корпуса, внешний вид и т. д. Поговорим о модулях электрического щита, от количества которых завият его размеры.

За модуль щита условно принимается посадочное место под однополюсный «автомат». Так, при покупке электрощита обязательно следует обратить внимание на количество модулей — это максимальное количество однополюсных автоматических выключателей, которые возможно разместить на его DIN-рейке (или DIN-рейках).

Конечно, электрические щиты, «начинка» которых состоит из одних лишь однополюсных выключателей можно встретить нечасто. Как было написано выше, в современных электрощитах реализована возможность размещения самых разных аппаратов: от коммутационных до учёта. Поэтому ниже приведены основные монтируемые на DIN-рейку модульные устройства с количеством занимаемых ими модулей (мест):

Выбирая электрощит, исходя из количества требуемых мест, необходимо руководствоваться ещё и запланированным расположением в нём модульных элементов. Небольшой пример: при выборе бокса, скажем на 24 места, запланировов расположить на одной DIN-рейке дифавтоматы АД 14 + АД 12, нужно непременно учесть её длину, которая должна вместить не менее 12 модулей.

Понятно, что в этом случае следует отдать предпочтение эл. щиту на 24 модуля с 2-мя DIN-рейками по 12 мест, а не с 3-мя по 8, это очевидно.

Приобретая электрощит, помните, что небольшой запас свободного места в щите никогда лишним не будет, поэтому, рекомедуем делать покупку, прибавив к расчитанному необходимому количеству модульных единиц щита 2-4 резервных места.

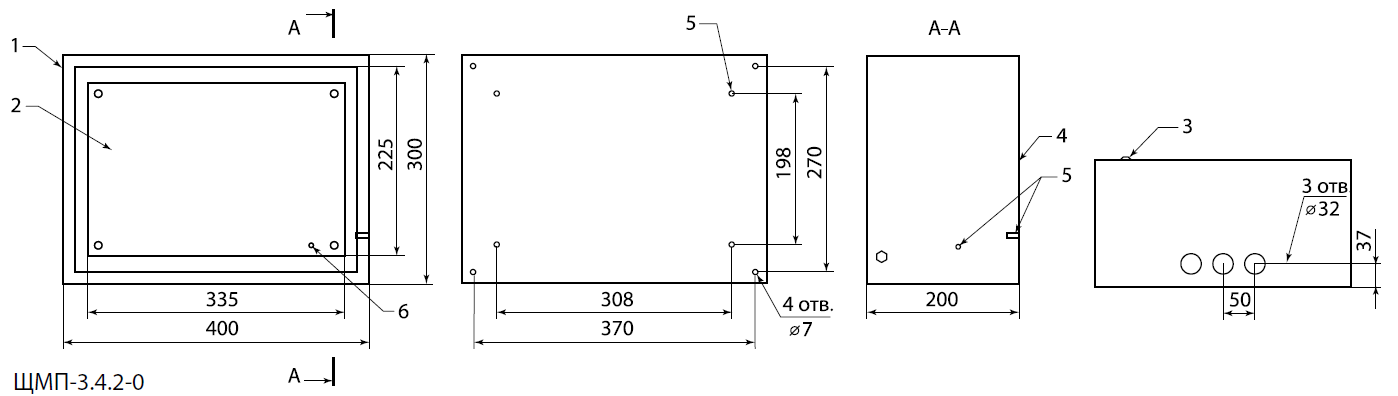

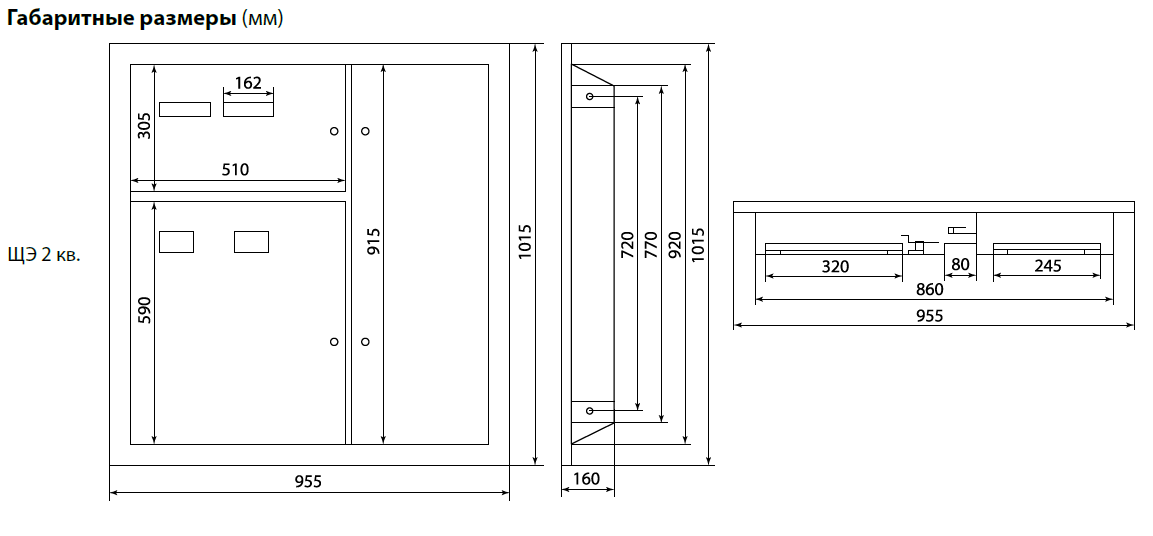

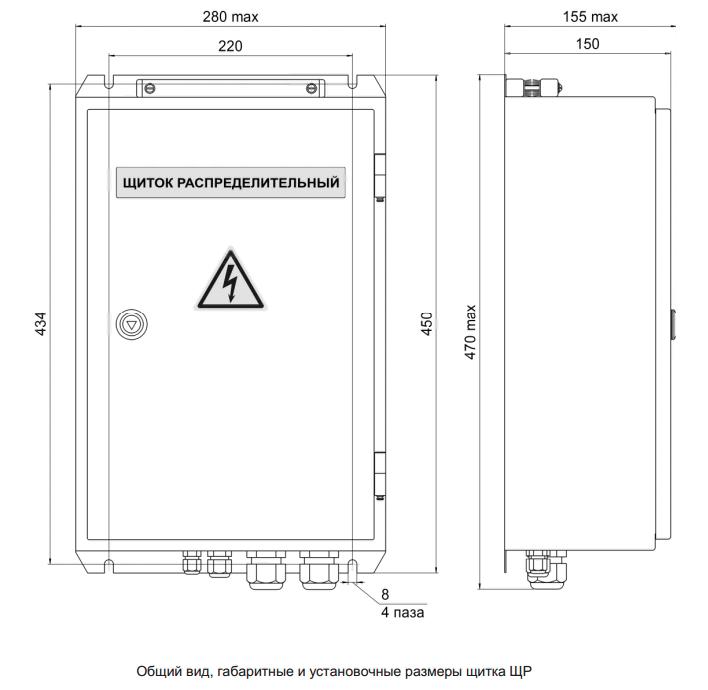

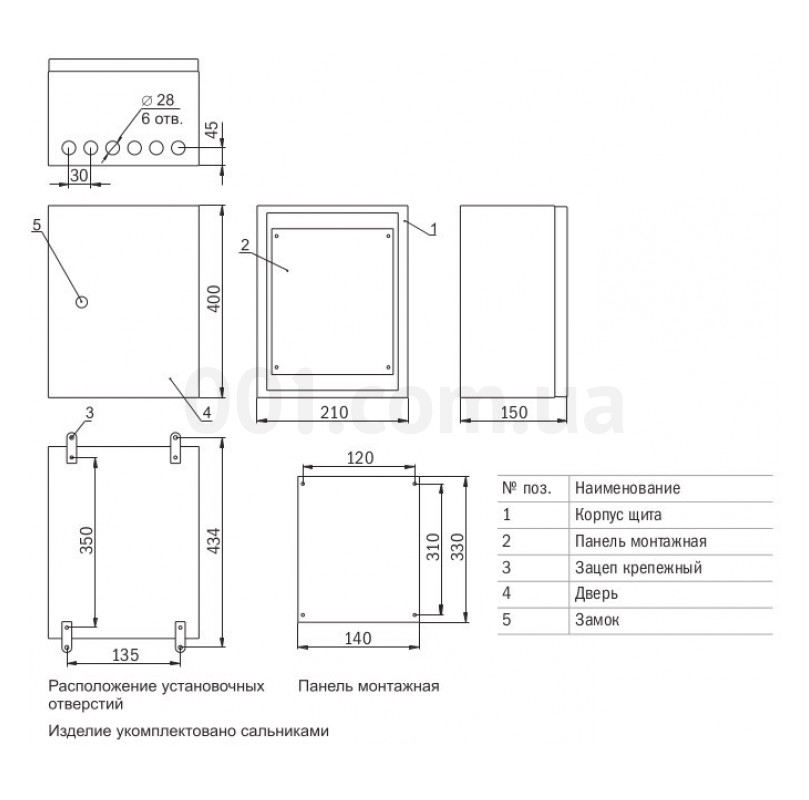

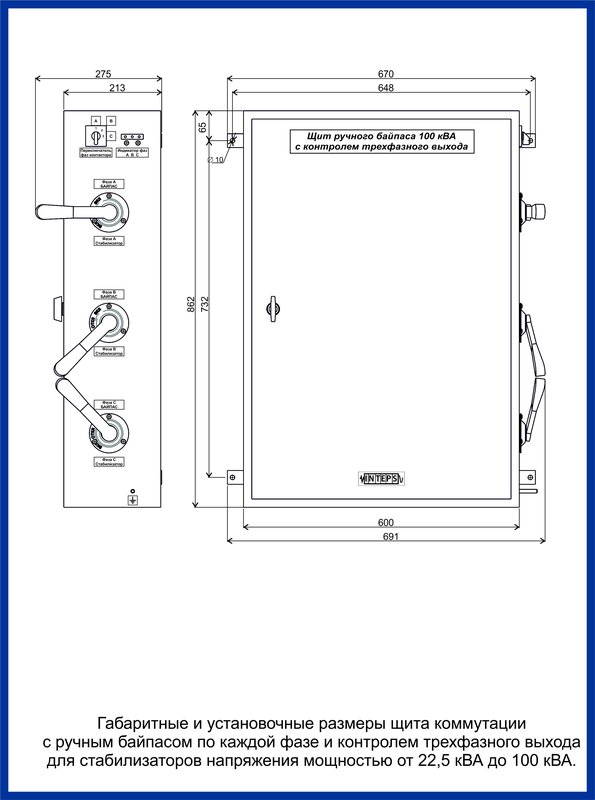

Щит электрический

                  Щиты для строительной площадки
собраны на базе металлического корпуса IP 66, закреплен на металлической сварной стойке (вертикально), имеет ручки для переноски, все части конструкции окрашены.
Комплектация: по бокам корпуса щита силового распределительного установлены панельные розетки с крышками: 380В, 32А, 3Р+N+PE (силовая розетка)- 3 шт., 380В, 16А, 3Р+N+РЕ (силовая розетка) – 2 шт., 220В, 16А, 2Р+РЕ (штепсельная розетка) – 3 шт. В нижней части корпуса посредством зажимного пластикового сальника выведен отрезок кабеля КГ 5х25 мм, с разъемом 380В, 125А, 3Р+N+РЕ тип: вилка переносная. Внутри металлического корпуса установлена аппаратура: Рубильник ВР32-31-А30220-100А-УХЛ3 (с боковой рукояткой, выведенной сбоку на корпусе), авт.выкл. 32А 3Р – 3 шт.,авт.выкл 16А 3Р – 2 шт., авт.выкл 16А 1Р– 3 шт
Электрощит для стройки  для подключения переносного электроинструмента, временного освещения и прочих нужд при отсутствии стационарных розеток. Оборудование для стройки пользуется спросом у генподрядчиков крупных строительных объектов. Номинальный ток щита: 125 А. Тип установки: переносной.;Материал корпуса: сталь.
Длина кабеля: до 80 метров
Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
Электрощит для стройплощадки  для подключения переносного электроинструмента, временного освещения и прочих нужд при отсутствии стационарных розеток.
Вводной автоматический выключатель 63А 3Р-1 шт.
Автоматический выключатель  16А 1Р — 6 шт.
Розетка панельная с крышкой 220в, 16а, штепсельная — 6 шт.(расположены симметрично по бокам корпуса)
Шина N, шина РЕ
Вводной сальник ip54 для питающего кабеля.
Тип установки: переносной. Материал корпуса: сталь.
Рекомендуем БЮДЖЕТНЫЙ ВАРИАНТ!

Щиты переносные с комбинацией разъемов и
кабелем до 3м (EVOL) .

Размеры бокса без учета размера установленных разъемов: 244х320х570 мм, Количество устанавливаемых модульных устройств: 11 модулей.Степень защиты бокcа: IP65.Устойчивость бокса к внешним механическим ударам: IK10 (20 Дж).Ввод кабеля: 1 х М25/М32 снизу или 1 х М25/М32 сверху. Длина кабеля: от 0 (встроенная вилка) до 3 метров.

Щит переносной с розетками ЭЩР-П-3-1ТА и  ЭЩР-П-3-1СА.
Размеры бокса без учета размера установленных разъемов: 300х460х70 мм, Степень защиты бокcа: IP65.
В щите установлено 3 однофазных розеток на 16А с защитными крышками, одна трехфазная розетка (3P+N+PE) на 16А . Для индикации наличия питания по каждой группе розеток установлены светодиодные лампы 4 шт. Автоматические выключатели 4 шт и УЗО.

Щит питания ЭЩР-С-3-4Т
предназначены для использования в трёхфазных электросетях. Щит оснащен 3(тремя) трёхфазными розетками и 4 (четырьмя) евророзетками на номинальный ток 16А. Для защиты потребителей предусмотрено наличие дифференциального автомата.
Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
Щит для строительной площадки ЭЩР-С-4-3Т  для использования в трёхфазных электросетях. Щит оснащен 4 (четырьмя) розетками 220*16А, 3 (тремя) розетками 380*16А, УЗО и автоматами.Для защиты потребителей предусмотрено наличие дифференциального автомата.
Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
Щит питания ЭЩР-С-4-2Т  для использования в трёхфазных электросетях. Щит оснащен 4(четырьмя) трёхфазными розетками и 2 (двумя) евророзетками на номинальный ток 16А.Для защиты потребителей предусмотрено наличие дифференциального автомата.
Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
Электрощит переносной ЭЩР-С-12-6Т  для электроснабжения рабочей зоны монтажной бригады со сварочным оборудованием. В щите установлено 12 однофазных розеток на 16А с защитными крышками, четыре трехфазных розеток (3P+N+PE) на 16А и две трехфазные розетки (3P+N+PE) на 32А. Для индикации наличия питания по каждой группе розеток установлены светодиодные лампы.
Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
Электрощит переносной ​ЭЩР-С-6  удлинитель
обеспечивает одновременное подключение к электросети и к системе заземления шести однофазных потребителей. Электрощит выполнен со степенью защиты IP54 в корпусе из ударопрочного пластика. Конструкцией щитка предусмотрена возможность питания как от однофазных, так и от трехфазных электросетей. Защитные автоматы по трём группам розеток спрятаны от влаги, пыли и снега прозрачным герметичным окном на защелках.  Электрощит ЭЩР-С-6-кат востребован при работах вне стационарного места: ремонт и обслуживание тяжелого оборудования, проводка и монтаж сетей коммуникаций, уличные работы, дачные, строительные работы. Щит комплектуется катушкой кабеля в 25 м.
  Переносной щит питания ЭЩР-С-2
 для электрообеспечения потребителя во влажных, пыльных средах. Переносные розеточные щиты, переносные щиты электропитания, переносные щиты заземления широко применяются в горно-добывающей и нефтяной отраслях. Переносной щит розеточный с 2 однофазными в прочном металло-пластиковом корпусе IP54 на металлической раме предназначен для обеспечения электропитания во влажных, пыльных средах.
Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
  Переносной щит питания ЭЩР-С-2-8Т
для электрообеспечения потребителя во влажных, пыльных средах. Переносные розеточные щиты, переносные щиты электропитания, переносные щиты заземления широко применяются в горно-добывающей и нефтяной отраслях. Переносной щит розеточный с 2 однофазными и 8 трёхфазными розетками в прочном металло-пластиковом корпусе IP54 на металлической раме предназначен для обеспечения электропитания во влажных, пыльных средах.
Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.
Электрощит переносной с электросчетчиком ЭЩР-С-6-4Т   для электроснабжения рабочей зоны монтажной бригады со сварочным оборудованием. В щите установлено 6 (шесть) однофазных розеток SHUKO на 16А с защитными крышками, 4(четыре) трехфазных розетки(3P+N+PE) на 32А + электросчетчик. Для индикации наличия питания по каждой группе розеток установлены светодиодные лампы. Автоматы могут быть установлены -одно или -двух полюсные.
Электрощит переносной ЭЩР-СБ для сетей безопасного напряжения
для организации удаленного поста оперативного подключения потребителей электрической энергии к однофазной или трехфазной электросети с безопасным напряжением 42В, 36В или 12В 50Гц. Подключение потребителей осуществляется посредством трех евророзеток, либо непосредственно через оперативные зажимы на лицевой панели щитка. Электрощиток выполнен со степенью защиты IP54 в корпусе из ударопрочного пластика.
Комплектация: с набором автоматических выключателей, розеток SHUKO, кабельных разъемов, кабельных вилок и кабеля.

Нарушения правил электромонтажа – электрические щиты

Отсутствует маркировка щита

    Каждый электрический распределительный щит (также ВРУ, РЩ, ГРЩ, НКУ) должен иметь паспортную табличку, имеющую стойкую маркировку, расположенную на видном месте с наружной стороны. В зависимости от вида и назначения щита требования к содержанию таблички могут незначительно меняться. Но всегда указывают наименование изготовителя щита, обозначение типа, номинальные напряжение и ток, степень защиты оболочки щита, знак:

    для щитов класса II по ГОСТ Р МЭК 536-94, год изготовления щита.

    В некоторых случаях паспортную табличку размещают внутри щита, при условии, что при открытой двери или после снятия внешней оболочки она хорошо различима.

    На дверцах электрощитов необходимо наносить знак «Осторожно напряжение», форма и вид которого установлен в ГОСТ Р 12.4.026.



Отсутствует эксплуатационная документация

    На каждый распределительный щит должна быть выпущена эксплуатационная документация (руководство по эксплуатации). Объем этого документа зависит от типа и назначения щита. Это не большой документ, в состав которого входит: наименование изготовителя, область применения и условия эксплуатации, номинальные частота, мощность и ток, номинальные токи всех аппаратов защиты, указания по монтажу, указания мер безопасности, данные по сертификации.

    Специализированные предприятия по выпуску щитового оборудования, как правило, представляют сертификат соответствия на весь щит, в том числе, если щит изготовлен в единственном экземпляре.

    Электромонтажные организации при изготовлении щита по индивидуальному проекту прикладывают сертификаты соответствия на все комплектующие (автоматические выключатели, УЗО, контакторы), полученные от поставщиков данного оборудования. Предоставляется первый экземпляр с синей (оригинальной) печатью поставщика оборудования. И копии, заверенные печатью электромонтажной организации. Скачанные из интернета сертификаты соответствия не имеют силы, так как они могут быть приложены и к контрафактному оборудованию.



Некачественный внутренний монтаж щита

    При использовании для внутренних соединений проводов их сечение должно выбираться исходя их номинальных токов аппаратов защиты с учетом снижающих коэффициентов (подробнее о выборе сечений проводников можно посмотреть в статье сайта Выбор сечения кабелей). Изоляция используемых проводов, как правило, должна быть рассчитана на напряжение не менее 660В переменного тока, см. например требования п. 6.7.3 в ГОСТ Р 51628-2000.

    Для болтовых соединений необходимо предусматривать меры, предотвращающие ослабление контакта, в том числе вследствие вибраций и сквозных токов короткого замыкания. Для этих целей используют контргайки, пружинные шайбы, тарельчатые пружины, предотвращающие самоотвинчивание гаек и другие меры (ГОСТ 10434-82 пункты 2.1.7;  2.3.4). Во взрывоопасных помещениях все болтовые соединения электрических проводников должны быть защищены от самоотвинчивания. Используемые болты должны соответствовать диаметрам отверстий по ГОСТ 11284-75.

    При подключении жил кабелей (проводов) без оконцевания наконечниками необходимо предохранять провода от выдавливания из контактного соединения, используя для этого фасонные шайбы. В первую очередь это касается многопроволочных жил.  Для подключения однопроволочных жил сечением 25 мм2 и более используют оконцевание жил наконечниками, либо жила может быть сформирована в плоскую зажимную часть, в которой делают отверстие под болт.

    Многопроволочные жилы сечением 16 мм2 и более всегда подключают после оконцевания наконечниками. Но при меньших сечениях целесообразно также использовать наконечники, так как предотвратить их выдавливание из контактного соединения чрезвычайно сложно. (Подробнее об использовании наконечников см. ГОСТ 10434-82 п.п. 2.1.10; 2.1.11).

Whirlpool — WED5000DW — Электрическая сушилка с вертикальной загрузкой объемом 7,0 куб. футов и Wrinkle Shield™ Plus-WED5000DW

Сенсорная система сушки AccuDry™
  • Равномерно высушите загрузку в первый раз с помощью сенсорной системы сушки AccuDry™. Он измеряет уровень влажности и температуры с помощью двух встроенных датчиков, чтобы помочь предотвратить пересушивание и автоматически останавливать цикл, когда загрузка высыхает.
Опция Wrinkle Shield™
  • Помогает предотвратить образование складок, продолжая переворачивать загрузку каждые 5 минут после завершения цикла. Либо укажите, как долго функция переворачивает груз, либо легко откройте дверь, чтобы положить конец этому.
Дверца корзины
  • Легко перемещайте одежду из стиральной машины в сушильную с помощью дверцы корзины.Эта функция также отлично подходит, когда пришло время сортировать и складывать белье.
7,0 Cu. футов Вместимость
  • С 7,0 куб. футов, достаточно места, чтобы легко справляться с большими загрузками, которые вы постирали в соответствующей стиральной машине с вертикальной загрузкой.
Регулируемый сигнал окончания цикла
  • Не оставляйте вещи в сушилке с регулируемым сигналом окончания цикла.Благодаря полезному тону вы узнаете, когда ваш цикл сушки закончен. Вы даже можете отрегулировать громкость, если хотите, или полностью отключить ее.
Внутренняя подсветка барабана
  • Внутреннее освещение барабана облегчает загрузку и разгрузку, позволяя лучше видеть внутреннюю часть сушилки.
Разработан, спроектирован и собран в США
  • Эти осушители изготовлены компанией American Pride и спроектированы, спроектированы и собраны в США.ЮАР
Дополнительные отношения
Дополнительные отношения Да
Сертификаты|Соответствует требованиям ADA
Сертификаты|Соответствует требованиям ADA
Сертификаты|Energy Star® Qualified
Сертификаты|Квалификация Energy Star®
Сертификаты|Опора 65
Сертификаты|Опора 65 Стандартный
Сертификаты|UL
Сертификаты|UL Да
Органы управления|Автоматические регуляторы температуры
Органы управления|Автоматические регуляторы температуры Да
Элементы управления|Место управления
Элементы управления|Место управления Задняя панель
Органы управления|Тип управления
Органы управления|Тип управления Электронный
Элементы управления|Тип электронного дисплея
Элементы управления|Электронный дисплей Тип
Органы управления|Сигнал окончания цикла
Органы управления|Сигнал окончания цикла Да
Органы управления|Индикаторы состояния обратной связи
Органы управления|Индикаторы состояния обратной связи
Циклы|Выбор циклов сушки
Циклы|Выбор циклов сушки Деликатное белье, Предпочтение энергии, Джинсы, Менее сухая, Сушка по времени 20, Сушка по времени 30, Сушка по времени 40, Сушка по времени 50, Сушка по времени 60, Сушка по времени 70, Очень сухая
Циклы|Количество циклов сушки
Циклы|Количество циклов сушки 11
Описание|Тип топлива
Описание|Тип топлива Электрический
Детали|Материал барабана
Детали|Материал барабана Порошковое покрытие
Детали|Сушка
Детали|Сушка для белья
Подробнее|Эко-монитор/Монитор эффективности
Детали|Монитор Eco/Монитор эффективности
Детали|Внутреннее освещение
Детали|Внутреннее освещение Да
Детали|Расположение экрана для удаления ворсинок
Детали|Расположение экрана для удаления ворсинок Топ
Детали|Коммерческие компоненты Maytag
Детали|Коммерческие компоненты Maytag
Детали|Четверные перегородки
Детали|Четверные перегородки
Детали|Y-образный соединитель парового шланга
Детали|Y-образный соединитель парового шланга
Размеры
Емкость (куб. фут) 7.00 дюймов
Глубина коробки 29 3/16 дюйма
Высота коробки 43 1/2 дюйма
Ширина коробки 30 11/16 дюйма
Глубина 28 1/4 дюйма
Высота 42 1/4 дюйма
Ширина 29 дюймов
Глубина с открытой дверью 90 градусов 41 3/4 дюйма
Вес брутто 120 дюймов
Высота до верха шкафа 35 3/4 дюйма
Максимальная высота 43 7/8 дюйма
Минимальная высота 43 3/8 дюйма
Вес нетто 109. 0 дюймов
Размеры|Емкость (фут3, куб. фут)
Размеры|Емкость (фут3, куб. фут) 7,00
Размеры|Глубина с открытой дверцей 90 градусов (дюймы, дюймы)
Размеры|Глубина с открытой дверцей 90 градусов (дюймы, дюймы) 41 3/4
Размеры|Глубина (дюймы)
Размеры|Глубина (дюймы) 28 1/4
Размеры|Вес брутто (фунты, фунты)
Размеры|Вес брутто (фунты, фунты) 120
Размеры|Высота до верха шкафа (дюймы, дюймы)
Размеры|Высота до верха шкафа (дюймы, дюймы) 35 3/4
Размеры|Высота (дюймы)
Размеры|Высота (дюймы) 43 3/8
Размеры|Максимальная высота (дюймы, дюймы)
Размеры|Максимальная высота (дюймы, дюймы) 43 7/8
Размеры|Минимальная высота (дюймы, дюймы)
Размеры|Минимальная высота (дюймы, дюймы) 43 3/8
Размеры|Вес нетто (фунты)
Размеры|Вес нетто (фунты, фунты) 109
Размеры|Ширина (дюймы)
Размеры|Ширина (дюймы) 29
Выбор температуры осушителя
Выбор температуры осушителя Высокий, Низкий, Очень низкий, Средний, Только воздух
Электрика|Ампер
Электрика|Ампер 30
Электричество|Гц
Электрика|Гц 60
Электрика|Вольт
Электрика|Вольт 240
EndecaProps|ProductOutletCategories
EndecaProps|ProductOutletCategories Прачечная
Внешний вид|Открытие двери
Внешний вид|Дверной проем Корзина
Внешний вид|Модель двери
Внешний вид|Модель двери Корзина
Внешний вид|Двусторонняя дверь
Внешний вид|Двусторонняя дверь
Внешний вид|Окна
Внешний вид|Окно
Особенности|Автоматическое управление сушкой
Особенности|Автоматическое управление сушкой Да
Особенности|Оставшееся время цикла
Особенности|Оставшееся время цикла
Особенности|EcoBoost™/Energy Saver
Характеристики|EcoBoost™/Energy Saver
Характеристики|Индикатор ворсового фильтра
Особенности|Индикатор ворсового фильтра
Особенности|Датчик влажности
Особенности|Датчик влажности Да
Особенности|Варианты подставки
Особенности|Варианты подставки
Особенности|Вторичный фильтр для ворса
Характеристики|Вторичный ворсовый фильтр
Особенности|Звуковой пакет
Особенности|Звуковой пакет
Особенности|Штабелируемый
Особенности|Штабелируемый
Код ГПХ
Код ГПХ 10003692
Доставка на дом
Доставка на дом Да
Рекомендации по установке|Плоская задняя часть
Рекомендации по установке|Плоская задняя часть
Рекомендации по установке|Длинный вентиляционный канал
Рекомендации по установке|Длинный вентиляционный канал
Рекомендации по установке|Максимальная длина вентиляционного отверстия (фут. )
Рекомендации по установке|Максимальная длина вентиляционного отверстия (футы) 64
Рекомендации по установке|Направление вентиляции
Рекомендации по установке|Направление вентиляции Только сзади
Рекомендации по установке|Без вентиляции
Рекомендации по установке|Без вентиляции нет данных
IsBaseUnit
isBaseUnit правда
ИсКонсумерЮнит
isConsumerUnit правда
ИсдиспатчЮнит
ИсдиспатчЮнит .
ИсИнвойсеЮнит
ИсИнвоицеЮнит правда
Изордераблеюнит
Изордераблеюнит правда
Модификаторы|Количество уровней сухости
Модификаторы|Количество уровней сухости 3
Модификаторы|Выбор уровней сушки
Модификаторы|Выбор уровней сушки Предпочтительная энергия, меньше, очень сухая
Количество температур
Количество температур 5
Опции|Выбор опций осушителя
Опции|Выбор опций осушителя Dry Temp, сигнал окончания цикла, Wrinkle Shield™
Тип продукта
Тип продукта ЕА
Уточнения|Осушитель WHR
Уточнения|Сушка WHR Технология сушки датчиков AccuDry™
Утонченность|Стиль
Утонченность|Стиль Сушилки

Расширенная гарантия может сэкономить вам сотни, а иногда и тысячи долларов на неожиданном ремонте. Вы можете связаться с нами или посетить наш магазин для получения дополнительной информации.

Позвольте нашей команде организовать профессиональную доставку и установку вашей новой покупки. Могут применяться некоторые ограничения.

Предупреждение о предложении 65 для жителей Калифорнии

Введение в практическое электромагнитное экранирование

Экранированные корпуса обычно окружают электрические схемы изделия со всех сторон.Особое внимание уделяется тому, чтобы все отверстия были маленькими и каждый шов был герметизирован. С другой стороны, нередко можно найти экраны, которые не окружают весь продукт. Часто экран частично закрывает только несколько цепей. Эти экраны могут быть пронизаны нефильтрованными проводами и иногда состоят из одной металлической пластины, которая может быть соединена или не соединена с землей.

Почему отверстия и швы так важны в одних приложениях и совершенно неуместны в других? Ответ связан с тем, что существуют разные виды экранирования для разных приложений.Экраны корпусов или компонентов удобно разделить на 3 категории: экраны от электрического поля, экраны от магнитного поля и экранированные корпуса. Наилучшая стратегия экранирования в любом конкретном приложении зависит от ряда факторов, включая электрические характеристики экранируемой цепи или системы, физические ограничения (например, размер, вес и доступность) и стоимость.

Экраны электрического поля

Идеально проводящий корпус, который полностью окружает заданный объем, предотвращает электрическое соединение чего-либо внутри этого объема с чем-либо за пределами этого объема.Этот тип корпуса называется клеткой Фарадея. Электрические поля, генерируемые внутри объема, заканчиваются либо объектами внутри ограждения, либо внутренней поверхностью стенки ограждения, как показано на рис. 1(а). Свободный заряд на корпусе перемещается по мере необходимости, чтобы точно отменить поля внутри или снаружи корпуса.

Корпуса, которые не являются идеально проводящими, по-прежнему являются хорошими клетками Фарадея, если заряды могут перераспределяться достаточно быстро, чтобы нейтрализовать внутренние поля.Большинство металлических корпусов без значительных швов или отверстий обеспечивают превосходное экранирование электрического поля в широком диапазоне частот.

Рис. 1. Связь/экранирование электрического поля.

Без экрана на рис. 1(а) силовые линии могут заканчиваться на других проводниках, что приводит к разности потенциалов между этими проводниками, как показано на рис. 1(б). Однако частичный экран [рис. 2(а)] или даже простой металлической пластины [рис. 2(b)] может существенно уменьшить эти потенциалы, изменив путь силовых линий электрического поля и предотвратив попадание более сильных силовых линий в цепь-жертву.

Рис. 2. Частичные экраны электрического поля.

Ключевыми понятиями практического экранирования электрического поля являются выбор места, которое будет перехватывать более сильные силовые линии, и выбор подходящего проводящего материала экрана. Насколько проводящим должен быть материал? Это зависит от частоты или временной скорости изменения полей. Пока заряды могут двигаться достаточно свободно, чтобы переориентироваться так же быстро, как изменяется поле, будет достигнута компенсация внешних полей.

Для статических электрических полей почти любой материал будет выглядеть как проводник, поскольку свободный заряд может медленно перемещаться. Однако для высокочастотных электрических полей проводимость материала экрана должна быть достаточно высокой, чтобы позволить заряду быстро перемещаться вперед и назад.

Пересечение линий электрического поля проводящим экраном — это прежде всего вопрос визуализации силовых линий, которые потенциально ответственны за нежелательную связь, и размещения экрана таким образом, чтобы он блокировал эти поля. Несколько примеров представлены на рис. 3.

Рис. 3. Примеры экранирования электрического поля.

На рис. 3(a) показана защитная дорожка, используемая для уменьшения связи между двумя параллельными дорожками на печатной плате. На рис. 3(b) показано, как заземление радиатора ослабляет электрическое поле между радиатором и плоскостью заземления печатной платы. На рис. 3(с) показано, как ориентация дочерней карты влияет на связь шума шины питания с компонентами на материнской плате.Обратите внимание, что силовые линии, оканчивающиеся на проводнике, означают, что в этой точке индуцируется отрицательный заряд. В местах выхода силовых линий из проводника имеется положительный заряд. Если поле изменяется во времени, на поверхности проводника будет ток, поскольку эти заряды движутся вперед и назад.

Экраны магнитного поля

Поскольку свободных магнитных зарядов нет, невозможно наложить на экран линии магнитного потока. Однако можно перенаправить линии магнитного потока, чтобы предотвратить нежелательную связь. Этого можно добиться с помощью электрических токов, индуцированных в электропроводящем экране, или путем изменения пути линий магнитного потока с использованием проницаемых (μ r >>1) материалов.

Рис. 4. Экранирование магнитного поля с хорошими проводниками.

Рассмотрим конфигурацию, показанную на рис. 4(a). Вертикальное магнитное поле от электродвигателя соединяется с небольшой печатной платой, что приводит к помехам. На рис. 4(b) показана та же конфигурация с алюминиевой пластиной под схемой.Если мы определим любую замкнутую цепь на поверхности пластины, через которую проходит падающее магнитное поле, закон Фарадея говорит нам, что на поверхности должно существовать электрическое поле, такое, что

∮E⋅dl=∂Φ∂t(1)

, где правая часть этого уравнения представляет собой скорость изменения во времени полного магнитного потока, связывающего контур. Однако любое электрическое поле на поверхности хорошего проводника вызовет протекание тока в этом проводнике. Эти токи будут генерировать собственный магнитный поток, противодействующий падающему потоку.В идеальном проводнике поток, создаваемый этими токами, полностью компенсировал бы падающий поток, в результате чего обе части (1) были бы равны нулю (т. Е. Отсутствие потока, проникающего в проводник, и отсутствие тангенциального электрического поля на поверхности).

Токи, индуцируемые в проводящем материале изменяющимся во времени магнитным полем, называются вихревыми токами . И падающее поле, и магнитное поле, создаваемое вихревыми токами, показаны на рис. 4(б). Сумма обоих полей показана на рис.4(с). Обратите внимание, что вихревые токи вызывают отклонение магнитного потока вокруг пластины и значительно уменьшают связь с цепью.

Чтобы отклонить магнитное поле с помощью проводящей пластины, важно иметь возможность создавать устойчивые вихревые токи. Поскольку вихревые токи вызываются изменяющимися во времени полями, токопроводящая пластина не может отклонять статическое магнитное поле. Даже если поле медленно меняется, потери в проводящей пластине приведут к рассеиванию вихревых токов, что позволит магнитному потоку проникнуть через пластину.По этой причине проводящие материалы обычно плохо защищают от магнитных полей на низких частотах (например, ниже нескольких сотен кГц). Проводящие магнитные экраны также неэффективны, если в них есть щели или зазоры, которые прерывают поток вихревых токов.

На частотах кГц или ниже обычно необходимо использовать проницаемые (магнитные) материалы (μ r >>1) для отклонения магнитных полей. Поскольку эти материалы обладают гораздо меньшим сопротивлением, чем воздух, линии магнитного поля можно эффективно изменить, обеспечив альтернативный путь через проницаемый материал, такой как сталь или мю-металл.На рис. 5 показано, как можно использовать экран из проницаемого материала для защиты цепи в предыдущем примере.

Рис. 5. Экранирование магнитного поля магнитными материалами.

Обратите внимание, что для экрана из магнитного материала важно отклонять магнитный поток вокруг экранируемого объекта. Пластина из магнитного материала над или под печатной платой вообще не обеспечивает экранирования.

Экранированные корпуса

На высоких частотах токи, наведенные на экране, могут излучать так же, как (или, возможно, намного лучше) первоначальный источник полей.Это возможно, когда максимальный размер экрана составляет значительную долю длины волны или больше. На этих частотах, как правило, необходимо полностью закрыть источник, уделяя особое внимание любым отверстиям, швам или кабельным вводам, которые могут привести к утечке электромагнитной энергии.

Идеальный экранированный корпус с бесконечной проводимостью и без разрывов идеально изолировал бы (электромагнитно) все, что находится внутри корпуса, от того, что снаружи.Даже корпус с конечной, но высокой проводимостью (например, из меди, алюминия или стали) обеспечил бы по существу идеальную изоляцию в большинстве практических приложений, если бы не было швов, отверстий или кабельных вводов.

К сожалению, такой корпус не был бы очень удобен для электронных устройств, поскольку было бы невозможно электрическое взаимодействие с тем, что находится внутри. Поэтому лучшее, что мы можем сделать, — это начать с идеального корпуса и тщательно оценить каждый шов, каждое отверстие и каждый ввод кабеля, чтобы гарантировать, что никакие значительные мешающие сигналы не пройдут с одной стороны на другую.

Отверстия

Отверстия — это отверстия в экранированном корпусе, например, необходимые для вентиляции, оптических дисплеев, пластиковых компонентов или механических опор. Чтобы корпус обеспечивал экранирование, токи должны иметь возможность беспрепятственно протекать по поверхности. К счастью, апертуры с максимальными размерами, которые намного меньше длины волны, обеспечивают очень небольшое сопротивление протеканию тока по проводящей поверхности. По этой причине, если необходимо предусмотреть определенную открытую площадь (например,г. для потока воздуха), гораздо лучше сделать это с большим количеством маленьких отверстий, чем с несколькими большими отверстиями.

На рис. 6 показан путь токов, обтекающих две вентиляционные решетки. Обратите внимание, как сетка на рис. 6(а) прерывает поток тока гораздо сильнее, чем сетка на рис. 6(б). С точки зрения электромагнитного экранирования сетка на рис. 6(b) намного лучше, даже несмотря на то, что общая открытая площадь обоих рисунков одинакова. Обратите внимание, что экранирующий корпус может быть очень эффективным, даже если он имеет значительную открытую площадь, если каждая отдельная апертура намного меньше длины волны.

Как правило, количество энергии, выходящей из корпуса через небольшие отверстия, незначительно по сравнению с энергией, выходящей через швы, большие отверстия и проходы проводов. Однако, если корпус хорошо герметизирован и необходимо дополнительно уменьшить энергию, уходящую через отверстия, то можно предусмотреть отверстия достаточной глубины для дальнейшего ослабления излучаемых излучений. Расширение отверстия дальше внутрь корпуса создает небольшой волновод. Для апертур с малым поперечным сечением частоты источников внутри ограждения, вероятно, будут значительно ниже частоты среза волновода. Информация о проектировании апертур, которые должны быть волноводами ниже отсечки, представлена ​​в следующем разделе.

Рис. 6. Две схемы отверстий в экранированном корпусе.

Швы

Швы существуют везде, где соединяются две части ограждения. Швы часто являются более значительным источником утечек, чем отверстия, из-за их большей длины. Шов длиной порядка половины длины волны может быть очень эффективным источником излучения, подобно резонансному полуволновому диполю.Можно заставить неэффективные антенны (например, электрически маленькую проволочную или рамочную антенну) излучать гораздо эффективнее, заключив их в металлический корпус с резонансной щелью или швом.

Шов, который визуально выглядит хорошо герметизированным, часто может значительно нарушить поток поверхностных токов, что приведет к серьезным нарушениям в защитной оболочке. Например, две металлические поверхности, просто прижатые друг к другу, как показано на рис. 7(а) или рис. 7(б), редко обеспечивают достаточно надежный контакт на высоких частотах.Поверхностное окисление, коррозия и коробление металлических пластин снижают качество электрического контакта. Винты или заклепки [Рис. 7(c)] могут обеспечить хороший электрический контакт в точках, но они не обязательно улучшают соединение в местах между крепежными элементами. Один из методов снижения импеданса швов заключается в перекрытии обеих сторон пластин, как показано на рис. 7(d). Другим распространенным решением является использование пальцевого штока или прокладок, как показано на рис. 7(е) и 7(е).

Рис.7. Швы в экранированных корпусах.

Кабельные вводы

Для подачи питания и/или связи с электроникой в ​​экранированном корпусе часто необходимо использовать провода, проходящие через стенку корпуса. Один неэкранированный, нефильтрованный провод, проходящий через экранированный корпус, может полностью свести на нет все преимущества экранирования, которые в противном случае обеспечивал корпус. Как показано на рис. 8, любая разница между напряжением на проводе и напряжением на корпусе приводит в движение пару провод/корпус подобно дипольной антенне.Поскольку и провода, и корпус обычно являются одними из самых крупных металлических объектов в системе, пара провод/корпус часто является очень эффективной антенной на относительно низких частотах.

По этой причине очень важно убедиться, что любые провода, проходящие через корпус:

    а.) хорошо экранированный или

    b.)  имеют тот же потенциал, что и корпус, на всех частотах, которые могут создавать проблемы с излучением.



>

Рис.8. Тросовый привод относительно экранированного корпуса.

Чтобы экран на экранированном проводе был эффективным, он должен иметь низкоиндуктивное соединение с экранированным корпусом. Как правило, это достигается за счет использования экранированного разъема, который обеспечивает 360-градусный контакт «металл-металл» как с экраном кабеля, так и с корпусом, как показано на рис. 9(a).

Рис. 9. Соединение экрана кабеля с корпусом.

Соединение косичка , как показано на рис.9(b) будет иметь значительную индуктивность. В результате любой ток, протекающий по экрану, вызовет падение напряжения на пигтейле, который перемещает экран кабеля относительно корпуса, вызывая излучаемые помехи.

Если провода, проходящие через экранированный корпус, не экранированы, их необходимо фильтровать. Фильтрация минимизирует напряжение между проводом и корпусом на частотах излучения, позволяя низкочастотным сигналам или мощности проходить без ослабления. Обычно необходимо располагать фильтр как можно ближе к разъему, чтобы свести к минимуму индуктивность соединений и предотвратить возможность помех от фильтруемого провода до того, как он выйдет из корпуса.Примеры расположения фильтров показаны на рис. 10.

Рис. 10. Возможные конфигурации кабель-фильтр.

Затухание из-за волноводов ниже отсечки

Иногда необходимо иметь большое количество отверстий в щите для вентиляции. В больших корпусах с очень строгими требованиями к экранированию и теплу может возникнуть необходимость в дальнейшем уменьшении количества энергии, которая может выйти через любое заданное отверстие.Этого можно добиться, увеличив глубину апертуры так, чтобы она напоминала небольшой волновод. На частотах, где размеры поперечного сечения апертуры малы по сравнению с половиной длины волны, энергия, распространяющаяся через апертуру, будет ослабляться так же, как ослабляется энергия, распространяющаяся по волноводу ниже частоты среза.

Энергия не будет распространяться в волноводе на частотах ниже частоты среза. Вместо этого поля затухают экспоненциально.Простая приблизительная формула для величины ослабления, обеспечиваемого отверстием с глубиной 91 395 d 91 396 и максимальной высотой или шириной 91 395 a 91 396: 91 377

затухание = 30 da 1−(ffc)2 дБ(2)

, где f — частота поля, а f c — частота среза открытия. Частота среза приблизительно равна частоте, при которой максимальная высота или ширина a равна половине длины волны.

Вывод с использованием прямоугольного волновода

Для прямоугольного волновода высотой b , шириной a и длиной d мода распространения с наименьшей частотой среза является модой TE 10 .

Рис. 11. Геометрия прямоугольного волновода.

Постоянная распространения для моды TE 10 определяется выражением

β=(2πλ)2−(πa)2(3)

На частотах, где член под радикалом отрицательный, постоянная распространения является мнимой и поля не распространяются. Это происходит, когда λ> 2a . Таким образом, длина волны отсечки для моды TE 10 составляет λ c  = 2a. Частота среза

ФК=vλc=v2a(4)

где v — скорость распространения в диэлектрике волновода (3×10 8 м/с в воздухе).

Ниже частоты среза величина поля в волноводе затухает экспоненциально,

E(z)=Eo e−|β|z(5)

Полное затухание поля, распространяющегося на расстояние d , выраженное в дБ, составляет тогда

затухание в дБ = 20 log10 e−|β|d = 8,7 |β|d(6)

или, комбинируя уравнения (3), (4) и (6),

ослабление в дБ ≈ 27  da  1−(ffc)2(7)

Вывод с использованием круглого волновода

Для круглого волновода диаметром a и длиной d , как показано на рис. 12, режим распространения с самой низкой частотой среза — это режим TE 11 .

Рис. 12. Геометрия круглого волновода.

Постоянная распространения определяется как,

β=(2πλ)2−kc2 = kc1−(kkc)2 = kc1−(ffc)2(8)

где k c для режима TE 11 есть,

кс=3,682а. (9)

Если установить член под радикалом в уравнении (8) равным нулю, частота среза будет равна

.

ФК=0.586 va(10)

где v — скорость распространения в диэлектрике волновода (3×10 8 м/с в воздухе).

Ниже частоты среза величина поля в волноводе затухает экспоненциально,

E(z)=Eo e−|β|z. (11)

Полное затухание поля, распространяющегося на расстояние d , выраженное в дБ, составляет тогда

затухание в дБ = 20 log10 e−|β|d = 8,7 |β|d(12)

или, комбинируя уравнения (8), (10) и (12),

затухание в дБ ≈ 32  da  1−(ffc)2.(13)

Допущения и примечания

Обратите внимание, что производные, основанные как на прямоугольных, так и на круглых волноводах, имеют константу впереди, которая находится в пределах 3 дБ от 30. Другие виды распространения дают другие константы, но преобладают моды более низкого порядка, поэтому разумно использовать значение 30.

Обратите внимание, что выражение приближается к 0 дБ, когда толщина d отверстия приближается к 0. Однако даже тонкие апертуры будут давать некоторое затухание, если их поперечное сечение мало по сравнению с длиной волны. Приблизительное выражение в уравнении (2) не очень точное, если только d >> a .

Эта модель не учитывает, как поле было создано на одном конце отверстия или насколько эффективно оно излучается с другого конца. Следовательно, сам по себе он не может использоваться для определения эффективности экранирования какого-либо конкретного щита. Ослабление, рассчитанное в (2), следует добавить к эффективности экранирования, которая была бы получена при той же конфигурации апертуры в тонком экране.

Обратите внимание, что если в отверстие проникает провод или второй проводник любого типа, мода распространения низшего порядка — это мода ТЕМ. Поля любой частоты могут проникать в отверстие в режиме ПЭМ, поэтому нет смысла использовать толстую апертуру, если в апертуру проникает провод.

В некоторых учебниках указывается, что затухание в (2) должно быть уменьшено в 10*log10(количество апертур), если имеется несколько апертур. Однако затухание в уравнении (2) добавляется к любому затуханию, обеспечиваемому тонкой апертурой или набором тонких апертур.Уравнение (2) нельзя использовать для прямого расчета эффективности экранирования; и нет причин уменьшать значение уравнения (2) для нескольких толстых апертур, если вы исходите из затухания, обеспечиваемого несколькими тонкими апертурами.

Ссылки

[1] H. Ott, Электромагнитная совместимость, инженерия , John Wiley & Sons, New York, 2009.

[2] C.R. Paul, Introduction to электромагнитная совместимость, 2nd Ed. , Серия Wiley по микроволновой и оптической технике, 2006 г.

2021 КАТАЛОГ СНЕГА

Зимние шлемы и аксессуары 2021

ШЛЕМЫ ДЛЯ СНЕГОХОДА

2

i90 MODULAR SOLID/MATTE/GRAPHIC BLACK, SEMI-FLAT BLACK DAVAN MC-1SF, MC-3HSF, MC-5SF, MC-8SF, MC-10SF

Страница 3

239,99–304,99 долл. США

C91/C91 Plus SOLID/MATTE/GRAPHIC BLACK, ПОЛУПЛОСКИЙ ЧЕРНЫЙ TALY MC-1SF, MC-2SF MC-3HSF, MC-5SF, MC-7SF, MC-8SF

Страницы 4-5

209,99 $ — 279,99 $

CS-R3 ПОЛНОЛИЦЕВАЯ ТВЕРДАЯ/МАТОВАЯ/ГРАФИЧЕСКАЯ ЧЕРНАЯ, МАТОВАЯ ЧЕРНАЯ MYLO MC-1SF, MC-2SF, MC-5SF, MC-24H

Страницы 6-7

119 долларов.99 – 199,99 долларов США 91 377

CL-Y FULL-FACE SOLID/MATTE/GRAPHIC BLACK, MATTE BLACK TAZE MC-1SF, MC-2SF, MC-3HSF, MC-4SF, MC-5SF, MC-8SF

Страницы 8-9

104,99 $ — 194,99 $

DS-X1 SNOWCROSS ТВЕРДЫЙ/МАТОВЫЙ ЧЕРНЫЙ ПОЛУПЛОСКИЙ ЧЕРНЫЙ ГРАФИЧЕСКИЙ ТАКТИЧЕСКИЙ MC-1SF, MC-3HSF, MC-47SF

Страницы 10-11

189,99–289,99 долл. США

ПРИМЕЧАНИЕ. Все цены могут быть изменены без предварительного уведомления.

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.helmethouse.com © 2021 Helmet House, Inc

3

Модульный снегоходный шлем

ХАРАКТЕРИСТИКИ

• Усовершенствованный композитный корпус из поликарбоната • Мощная система вентиляции • Влагоотводящая внутренняя поверхность SuperCool™ • Система замены экрана Rapidfire™ • Солнцезащитный козырек HJ-V9 с расширенным обзором • Ремень с двойным D-образным кольцом • Дефлектор дыхания и шторка для подбородка • Bluetooth Совместимость с Smart HJC (система Bluetooth продается отдельно)

ПОЛУПЛОСКИЙ ЧЕРНЫЙ (показан с бескаркасным электрическим экраном)

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

рекомендованная производителем розничная цена 239 долларов США. 99 с ЭЛЕКТРИЧЕСКИМ ЩИТОМ 309,99 $

MSRP MATTE $244,99 с ELEC SHIELD $314,99

Стандарты: DOT и ECE Конструкция: Усовершенствованный композитный поликарбонат Вес корпуса: 3,79 фунта / 1720 грамм (приблизительно, исходя из размера Medium Solid Color)

ЧЕРНЫЙ

Размеры Сплошной черный Полуплоский черный XS 1143-0105-03 1143-0135-03 S 1143-0105-04 1143-0135-04 M 1143-0105-05 1143-0135-05 L 1143-0105-06 1143-0135 -06 XL 1143-0105-07 1143-0135-07 2XL 1143-0105-08 1143-0135-08 3XL 1143-0105-09 1143-0135-09 4XL 1143-0105-10 1143-0135-10 5XL 10543-0 -11 1143-0135-11 i90 МОДУЛЬНЫЙ ШЛЕМ ДЛЯ СНЕГОХОДА

Размеры Сплошной черный Полуплоский черный XS 1243-0105-03 1243-0135-03 S 1243-0105-04 1243-0135-04 M 1243-0105-05 1243-0135-05 L 1243-0105-06 1243-0135 -06 XL 1243-0105-07 1243-0135-07 2XL 1243-0105-08 1243-0135-08 3XL 1243-0105-09 1243-0135-09 4XL 1243-0105-10 1243-0135-10 5XL 10543-0 -11 1243-0135-11 i90 МОДУЛЬНЫЙ ШЛЕМ ДЛЯ СНЕГОХОДА С ЭЛЕКТРИЧЕСКИМ ЩИТОМ

ВЛАГОВЫВОДЯЩАЯ ИНТЕРЬЕР

ПРОДАЕТСЯ ОТДЕЛЬНО

СИСТЕМА СВЯЗИ BLUETOOTH

10B Flat Black 0710-0135-00 Рекомендуемая производителем розничная цена 139 долларов США. 99 20B Matte Black 0720-0135-00 MSRP $299,99 20B Matte White 0720-0139-00 MSRP $299,99

ПРИМЕЧАНИЕ. Добавьте рекомендованную производителем розничную цену в размере 5,00 долларов США к шлемам размера 2XL-5XL

.

ПОЛОЧНЫЙ ГОЛОВНИК HJC i 90 Деталь № 09-705

ШЛЕМ ДЛЯ СНЕГОХОДА i90 DAVAN

Размеры MC-1SF MC-3HSF MC-5SF MC-8SF MC-10SF XS 1143-1131-03 1143-1133-03 1143-1135-03 1143-1138-03 1143-1130-03 S 1143-1131-04 1143 -1133-04 1143-1135-04 1143-1138-04 1143-1130-04 М 1143-1131-05 1143-1133-05 1143-1135-05 1143-1138-05 1143-1130-05 Л 1143-1131- 2XL 1131-08 1143-1133-08 1143-1135-08 1143-1130-08 ШЛЕМ ДЛЯ СНЕГОХОДА i90 DAVAN с ЭЛЕКТРИЧЕСКИМ ЩИТОКОМ Размеры MC-1SF MC-3HSF MC-5SF MC-8SF MC-10SF XS 1243-1131-03 1243-1133 -03 1243-1135-03 1243-1138-03 1243-1130-03 S 1243-1131-04 1243-1133-04 1243-1135-04 1243-1138-04 1243-1130-04 M 1243-1131-05 1243 -1133-05 1243-1135-05 1243-1138-05 1243-1130-05 L 1243-1131-06 1243-1133-06 1243-1135-06 1243-1138-06 1243-1130-06 XL 1243-1131- 07 1243-1133-07 1243-1135-07 1243-1138-07 1243-1130-07 2XL 1243-1131-08 1243-1133-08 1243-1135-08 1243-1130-08

DAVAN MC-1SF (показан с бескаркасным электрическим экраном)

Рекомендованная розничная цена 269 долларов. 99 с ЭЛЕКТРИЧЕСКИМ ЩИТОМ 339,99 $

ДАВАН MC-3HSF

ДАВАН MC-5SF

ДАВАН MC-8SF

ДАВАН MC-10SF

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.helmethouse.com © 2021 Helmet House, Inc

НОВИНКА

4

Полнолицевой снегоходный шлем

плюс

ЧЕРНЫЙ (показан с бескаркасным электрическим экраном)

ХАРАКТЕРИСТИКИ

• Усовершенствованный композитный корпус из поликарбоната • Усовершенствованная система вентиляции с каналами • Визор HJ-17 с поддержкой Pinlock® • Система замены экрана RapidFire™ • Встроенный солнцезащитный козырек • Внутренняя часть SuperCool® • Съемные моющиеся подушечки для макушки и щеки • Готово для SMART HJC Bluetooth (Bluetooth продано) Отдельно)

ПОЛУПЛОСКИЙ ЧЕРНЫЙ

Рекомендуемая производителем розничная цена 189 долларов США.99 с ЭЛЕКТРИЧЕСКИМ ЩИТОМ 259,99 $

MSRP MATTE $194,99 с ELEC SHIELD $264,99

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Стандарты: DOT Конструкция: Усовершенствованный поликарбонатный композитный корпус Вес: 3,76 фунта / 1706 грамм (приблизительно, исходя из размера Medium Solid Color)

ШЛЕМ ДЛЯ СНЕГОХОДА C91

Размеры Сплошной черный Полуплоский черный XS 1247-0105-03 1247-0135-03 S 1247-0105-04 1247-0135-04 M 1247-0105-05 1247-0135-05 L 1247-0105-06 1247-0135 -06 XL 1247-0105-07 1247-0135-07 2XL 1247-0105-08 1247-0135-08 3XL 1247-0105-09 1247-0135-09 4XL 1247-0105-10 1247-0135-10 5XL 10547-0 -11 1247-0135-11 ШЛЕМ ДЛЯ СНЕГОХОДА С91 С ЭЛЕКТРИЧЕСКИМ ЩИТОМ

Размеры Сплошной черный Полуплоский черный XS 1147-0105-03 1147-0135-03 S 1147-0105-04 1147-0135-04 M 1147-0105-05 1147-0135-05 L 1147-0105-06 1147-0135 -06 XL 1147-0105-07 1147-0135-07 2XL 1147-0105-08 1147-0135-08 3XL 1147-0105-09 1147-0135-09 4XL 1147-0105-10 1147-0135-10 5XL 11547-0 -11 1147-0135-11

БОЛЬШИЕ РАЗМЕРЫ

ПРИМЕЧАНИЕ. Добавьте 5 долларов США.00 MSRP для шлемов размера 2XL-5XL

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.helmethouse.com © 2021 Helmet House, Inc

НОВИНКА

5

Полнолицевой снегоходный шлем

плюс

ТАЛИ MC-1SF

ТАЛИ MC-3HSF

ТАЛИ MC-2SF

TALY MC-5SF (показан с бескаркасным электрическим экраном)

Рекомендованная производителем розничная цена 209,99 долларов США с ЭЛЕКТРИЧЕСКИМ ЭКРАНОМ 279,99 долларов США

ТАЛИ MC-7SF

ТАЛИ MC-8SF

ШЛЕМ ДЛЯ СНЕГОХОДА C91 TALY

Размеры MC-1SF MC-8SF XS 1147-1031-03 1147-1032-03 1147-1033-03 1147-1035-03 1147-1037-03 1147-1038-03 S 1147-1031-04 1147-1032-04 1147-1033-04 1147-1035-04 1147-1037-04 1147-1038-04 М 1147-1031-05 1147-1032-05 1147-1033-05 1147-1035-05 1147-1037-05 1147-1037-1037-05 05 л MC-2SF MC-3HSF MC-5SF MC-7SF 1147-1031-06 1147-1032-06 1147-1033-06 1147-1035-06 1147-1037-06 1147-1038-06 XL 1147-1031-07 1147-1032-07 1147-1033-07 1147-1035-07 1147-1037-07 1147-1038-07 2XL 1147-1031-08 1147-1032-08 1147-1033-08 1147-1035-08 1147-1037-1037-08 08 — 3XL 1147-1031-09 1147-1032-09 1147-1033-09 1147-1035-09 1147-1037-09 — 4XL 1147-1031-10 1147-1032-10 1147-1033-10 1147-1035-1035-1035-1035-1035-1035-1035-1035 1147-1037-10 — 5XL 1147-1031-11 1147-1032-11 1147-1033-11 1147-1035-11 1147-1037-11 — MC-8SF XS 1247-1031-03 1247-1032-03 1247-1033 -03 1247-1035-03 1247-1037-03 1247-1038-03 S 1247-1031-04 1247-1032-04 1247-1033-04 1247-1035-04 1247-1037-04 1247-1038-04 M 1247 -1031-05 1247-1032-05 1247-1033-05 1247-1035-05 1247-1037-05 1247-1038-05 L Размеры MC- 1SF MC-2SF MC-3HSF MC-5SF MC-7SF 1247-1031-06 1247-1032-06 1247-1033-06 1247-1035-06 1247-1037-06 1247-1038-06 XL 1247-1031-07 1247 -1032-07 1247-1033-07 1247-1035-07 1247-1037-07 1247-1038-07 2XL 1247-1031-08 1247-1032-08 1247-1033-08 1247-1035-08 1247-1037-037-08 — 3XL 1247-1031-09 1247-1032-09 1247-1033-09 1247-1035-09 1247-1037-09 — 4XL 1247-1031-10 1247-1032-10 1247-1033-10 1247-1034-710 -1037-10 — 5XL 1247-1031-11 1247-1032-11 1247-1033-11 1247-1035-11 1247-1037-11 — СНЕГОХОДНЫЙ ШЛЕМ C91 TALY с ЭЛЕКТРИЧЕСКИМ ЩИТОМ

БОЛЬШИЕ РАЗМЕРЫ

БОЛЬШИЕ РАЗМЕРЫ

ПРИМЕЧАНИЕ. Добавьте 5 долларов США.00 MSRP для шлемов размера 2XL

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.helmethouse.com © 2021 Helmet House, Inc

Полнолицевой снегоходный шлем CS-R3

6

ХАРАКТЕРИСТИКИ

• Усовершенствованный поликарбонатный композитный корпус • Усовершенствованная система вентиляции • Внутренняя отделка из плюша Nylex® • Система замены экрана Rapid Fire™ • Защитный экран HJ-09 с двумя линзами • Встроенные карманы для коммуникационных динамиков • Дополнительно: дыхательный бокс и шторка для подбородка

ЧЕРНЫЙ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Рекомендованная розничная цена, ЧЕРНЫЙ, 119 долларов США.99 с ЭЛЕКТРИЧЕСКИМ ЩИТОМ 189,99 $

MSRP MATTE $124,99 с ELEC SHIELD $194,99

Стандарты: DOT-218 Конструкция: Усовершенствованный композитный корпус из поликарбоната Вес: 3,19 фунта / 1449 граммов (приблизительно, в зависимости от размера среднего сплошного цвета) Упаковка: Индивидуальная упаковка, пакеты и коробки, 6 шт. в картонной коробке

ПОЛНЫЙ ШЛЕМ ДЛЯ СНЕГОХОДА CS-R3 Сплошной черный Матовый черный XS 1156-0105-03 1156-0135-03 S 1156-0105-04 1156-0135-04 M 1156-0105-05 1156-0135-05 L 1156-0105 -06 1156-0135-06 XL 1156-0105-07 1156-0135-07 2XL 1156-0105-08 1156-0135-08 Размеры

CS-R3 ПОЛНЫЙ ШЛЕМ ДЛЯ СНЕГОХОДА (ЭЛЕКТРИЧЕСКИЙ ЩИТ) Размеры Сплошной черный Матовый черный XS 1256-0105-03 1256-0135-03 S 1256-0105-04 1256-0135-04 M 1256-0105-05 1256-0135- 05 L 1256-0105-06 1256-0135-06 XL 1256-0105-07 1256-0135-07 2XL 1256-0105-08 1256-0135-08

ПРИМЕЧАНИЕ. Добавьте 5 долларов США.00 MSRP для шлемов размера 2XL

ПОЛОЧНЫЙ РАЗГОВОРНИК HJC CS-R3 Деталь № 09-869

ЧЕРНЫЙ МАТОВЫЙ

ЗАПАСНЫЕ ЧАСТИ ПРОДАЮТСЯ ОТДЕЛЬНО

ЗАМЕНА ЩИТОВ

ПОДБОРОДНИК CS-R3 (замена) Деталь № 0912-3705-00

ДЫХАТЕЛЬНАЯ КОРОБКА CS-R3 (замена; также подходит для CL-17)) Деталь № 0912-3805-00

HJ-09 Full-Face Dual Lens Clear HJ-09 Full-Face Dual Lens Hi-Def HJ-09 Full-Face Electric Clear

19-011 19-012 19-014 19-023 19-024

HJ-09 Полнолицевая двойная прозрачная линза — без оправы HJ-09 Полнолицевая электрическая прозрачная — без оправы

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www. Helmet House, Inc., 2021 г.

Полнолицевой снегоходный шлем CS-R3

7

МИЛО

МИЛО MC-1SF

МИЛО MC-2SF

МИЛО MC-5SF

MYLO MC-7SF (показан с бескаркасным электрическим экраном HJ-09)

Рекомендованная производителем розничная цена 129,99 долларов США с ЭЛЕКТРИЧЕСКИМ ЭКРАНОМ 199,99 долларов США

МИЛО MC-24H

МИЛО MC-8SF

ШЛЕМ ДЛЯ СНЕГОХОДА CS-R3 MYLO

Размеры MC-1SF MC-24H XS 1156-2031-03 1156-2032-03 1156-2035-03 1156-2037-03 1156-2038-03 1156-2024-03 S 1156-2031-04 1156-2032-04 1156-2035-04 1156-2037-04 1156-2038-04 1156-2024-04 М 1156-2031-05 1156-2032-05 1156-2035-05 1156-2037-05 1156-2038-05 1156-20202 05 л MC-2SF MC-5SF MC-7SF MC-8SF 1156-2031-06 1156-2032-06 1156-2035-06 1156-2037-06 1156-2038-06 1156-2024-06 XL 1156-2031-07 1156-2032-07 1156-2035-07 1156-2037-07 1156-2038-07 1156-2024-07 2XL 1156-2031-08 1156-2032-08 1156-2035-08 1156-2037-08 — 12456-08 -08

ШЛЕМ ДЛЯ СНЕГОХОДА CS-R3 MYLO С ЭЛЕКТРИЧЕСКИМ ЩИТОМ

Размеры MC-1SF MC-24H XS 1256-2031-03 1256-2032-03 1256-2035-03 1256-2037-03 1256-2038-03 1256-2024-03 S 1256-2031-04 1256-2032-04 1256-2035-04 1256-2037-04 1256-2038-04 1256-2024-04 М 1256-2031-05 1256-2032-05 1256-2035-05 1256-2037-05 1256-2038-05 1246-20202 05 л MC-2SF MC-5SF MC-7SF MC-8SF 1256-2031-06 1256-2032-06 1256-2035-06 1256-2037-06 1256-2038-06 1256-2024-06 XL 1256-2031-07 1256-2032-07 1256-2035-07 1256-2037-07 1256-2038-07 1256-2024-07 2XL 1256-2031-08 1256-2032-08 1256-2035-08 1256-2037-08 — 02456 -08

ПРИМЕЧАНИЕ. Добавьте 5 долларов США.00 MSRP для шлемов размера 2XL

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.helmethouse.com © 2021 Helmet House, Inc

молодежь

CL-Y Полнолицевые

8

Молодежный снегоходный шлем

ХАРАКТЕРИСТИКИ

• Поликарбонатный корпус молодежного размера • Встроенная система вентиляции • Система защиты от запотевания • Плюшевая ткань Nylex ® Внутреннее покрытие • Нейлоновый ремешок для удерживания ремня • Встраиваемый защитный экран/система с храповым механизмом • Защитный экран с двумя линзами CR-05 • Встроенный динамик системы связи Карманы • Мягкая сумка для хранения шлема в комплекте

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Стандарты:

ДОТ-218

Строительство:

Литой термопласт 2.6 фунтов / 1200 граммов (приблизительно, для малого/среднего размера) В индивидуальной упаковке, в пакетах и ​​коробках, по 6 шт. в картонной коробке

Вес:

Упаковка:

ЧЕРНЫЙ

МОЛОДЕЖНЫЙ ШЛЕМ ДЛЯ СНЕГОХОДА CL-Y

Черный с эл. Щит

Матовый черный с эл. Щит

Размеры

Черный

Черный матовый

MSRP ЧЕРНЫЙ 104,99 долл. США с ЭЛЕКТРИЧЕСКИМ ЩИТОМ 189,99 долл. США

MSRP MATTE $109,99 с ELEC SHIELD $194,99

S 1119-0105-54 1119-0135-54 1219-0105-54 1219-0135-54 М 1119-0105-55 1119-0135-55 1219-0105-55 1219-0135-55 L 1119-0115-56 -0135-56 1219-0105-56 1219-0135-56

ПОЛОЧНЫЙ ГОЛОВНИК HJC CL-Y Деталь № 09-866

ЧЕРНЫЙ МАТОВЫЙ

ЗАПАСНЫЕ ЧАСТИ ПРОДАЮТСЯ ОТДЕЛЬНО

ЩИТКИ ДЛЯ СНЕГОХОДОВ

CL-Y ПОДБОРНИК (дополнительно) Деталь № 0919-3705-00

ЗАЩИТА ДЫХАНИЯ CL-Y (сменная) Деталь № 0919-3505-00

Full-Face Dual Lens Clear Full-Face Electric Clear Full-Face Dual Lens Hi-Def Full-Face Dual Lens Smoke

06-905 06-906 06-907 06-909 08-977

Шнур питания с электрическим экраном, 12 В

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.Helmet House, Inc., 2021 г.

CL-Y Полнолицевые

молодежь 9

Молодежный снегоходный шлем

ТАЗЕ MC-1SF

Рекомендованная розничная цена 114,99 долларов США

ТАЗЕ MC-2SF

ТАЗЕ MC-3HSF

ТАЗЕ MC-4SF

ТАЗЕ MC-5SF

ТАЗЕ MC-8SF

МОЛОДЕЖНЫЙ ШЛЕМ ДЛЯ СНЕГОХОДА CL-Y TAZE

Размеры

МС-1SF

MC-2SF MC-3HSF MC-4SF

МС-5SF

МС-8SF

тел. 3434-55 1119-3435-55 1119-3438-55 М 1119-3431-56 1119-3432-56 1119-3433-56 1119-3434-56 1119-3435-56 1119-3438-56

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.Helmet House, Inc., 2021 г.

Шлем DS-X1 Snowcross

10

ХАРАКТЕРИСТИКИ

• Усовершенствованный компактный корпус из поликарбоната • Влагоотводящая внутренняя поверхность SuperCool ® • Большое отверстие для глаз • Аэродинамический козырек и корпус • Занавеска для подбородка в комплекте • Усовершенствованная система вентиляции «ACS» • Канавка для очков • Двойной D-образный ремешок для подбородка

ВЛАГОВЫВОДЯЩАЯ ИНТЕРЬЕР

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

(показан с бескаркасным электрическим экраном HJ-27) ПОЛУПЛОСКИЙ ЧЕРНЫЙ

Стандарты:

ДОТ-218

Строительство:

Усовершенствованный композитный корпус из поликарбоната

Вес:

3.5 фунтов / 1573 грамма (приблизительно для среднего размера) В индивидуальной упаковке, в пакетах и ​​коробках, по 6 шт. в картонной коробке

MSRP ТВЕРДЫЙ 189,99 долларов США с ЭЛЕКТРИЧЕСКИМ ЩИТОМ 259,99 долларов США

ПОЛУПЛОСКАЯ ПРОДУКЦИЯ

199,99 долл. США с ЭЛЕКТРИЧЕСКИМ ЭКРАНОМ 269,99 долл. США

Упаковка:

DS-X1 ТВЕРДЫЕ И ПОЛУПЛОСКИЕ С ЭЛЕКТРИЧЕСКИМ ЭКРАНОМ

Размеры Semi-Flat Черный XS 1144-0105-03 1144-0135-03 S 1144-0105-04 1144-0135-04 M 1144-0105-05 1144-0135-05 L 1144-0105-06 1144-0135-06 Черный XL 1144-0105-07 1144-0135-07 2XL 1144-0105-08 1144-0135-08

Размеры Semi-Flat Черный XS 1244-0105-03 1244-0135-03 S 1244-0105-04 1244-0135-04 M 1244-0105-05 1244-0135-05 L 1244-0105-06 1244-0135-06 Черный XL 1244-0105-07 1244-0135-07 2XL 1244-0105-08 1244-0135-08

ЧЕРНЫЙ (показан с бескаркасным электрическим экраном HJ-27)

ПРИМЕЧАНИЕ. Добавьте 5 долларов США.00 MSRP для шлемов размера 2XL

ПОЛОЧНЫЙ ГОЛОВНИК HJC DS-X1 Деталь № 09-864

БОЛЬШОЕ ОТВЕРСТИЕ ДЛЯ ГЛАЗ ДЛЯ ОЧКОВ

ЗАПАСНЫЕ ЧАСТИ ПРОДАЮТСЯ ОТДЕЛЬНО

HJ-27D Полнолицевая двойная прозрачная линза — без рамки 0944-9500-01 Полнолицевая электрическая прозрачная линза HJ-27E — без рамки 0944-9600-01 ЗАМЕНА ЩИТОВ

ЗАЩИТА ДЫХАНИЯ DS-X1 (запасной) Деталь № 0944-3805-00

ПОДБОРОДНИК DS-X1 (запасной) Деталь № 0944-3705-00

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www. Helmet House, Inc., 2021 г.

DS-X1

11

Шлем снежного креста

Рекомендованная производителем розничная цена 219,99 долларов США с ЭЛЕКТРИЧЕСКИМ ЭКРАНОМ 289,99 долларов США

TACTIC MC-3HSF (показан с электрическим щитом HJ-27E)

ТАКТИЧЕСКИЙ MC-47SF

ТАКТИЧЕСКИЙ MC-1SF

DS-X1 ТАКТИЧЕСКИЙ

Размеры MC-1SF MC-3HSF MC-47SF XS 1244-1331-03 1244-1333-03 1244-1347-03 S 1244-1331-04 1244-1333-04 1244-1347-04 M 1244-1331-05 1244 -1333-05 1244-1347-05 L 1244-1331-06 1244-1333-06 1244-1347-06 XL 1244-1331-07 1244-1333-07 1244-1347-07 2XL 1244-1331-08 1244-1333 -08 1244-1347-08 DS-X1 TACTIC с ЭЛЕКТРИЧЕСКИМ ЩИТОМ HJ-27E

Размеры MC-1SF MC-3HSF MC-47SF XS 1144-1331-03 1144-1333-03 1144-1347-03 S 1144-1331-04 1144-1333-04 1144-1347-04 M 1144-1331-05 1144 -1333-05 1144-1347-05 L 1144-1331-06 1144-1333-06 1144-1347-06 XL 1144-1331-07 1144-1333-07 1144-1347-07 2XL 1144-1331-08 1144-1333 -08 1144-1347-08

ПРИМЕЧАНИЕ. Добавьте 5 долларов США.00 MSRP для шлемов размера 2XL

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.helmethouse.com © 2021 Helmet House, Inc

12

ГОТОВЫЕ ЩИТКИ PINLOCK®

Экран HJ-09 со штифтами Pinlock®, прозрачный Экран HJ-07 со штифтами Pinlock®, прозрачный Экран HJ-09 со штифтами Pinlock®, дымчатый Экран HJ-09 со штифтами Pinlock®, темный дымчатый Экран HJ-09 с контактами Pinlock®, янтарный Экран HJ-09 с контактами Pinlock®, серебристый Экран HJ-09 с контактами Pinlock®, золотой Экран HJ-09 с контактами Pinlock®, синий

19-101 19-102 19-115 19-116 19-117 19-118 19-119 19-120

Экран HJ-17 со штифтами Pinlock®, прозрачный 0940-9400-00 Экран HJ-17 со штифтами Pinlock®, темный дымчатый 0941-9405-00 Экран HJ-17 со штифтами Pinlock®, синий 0941-9202-00 Экран HJ-17 со штифтами Pinlock®, серебристый 0941-9407-00 Экран HJ-17 со штифтами Pinlock®, золотой 0941-9213-00 Экран HJ-20 со штифтами Pinlock®, прозрачный 0901-9400-00 HJ- 20 Экран со штифтами Pinlock®, синий 0901-9402-00 HJ-20 Экран со штифтами Pinlock®, темный дымчатый 0901-9405-00 HJ-20 Экран со штифтами Pinlock®, янтарный 0901-9406-00 HJ-20 Экран со штифтами Pinlock®, серебристый 0901-9407-00 Экран HJ-20 со штифтами Pinlock®, золотой 0901-9513-00 Экран HJ-20 со штифтами Pinlock®, дымчатый 0901-9415-00 Экран HJ-20ST с штифтами / Штифты Pinlock®, прозрачные 0902-9400-00 Экран HJ-20ST со штифтами Pinlock®, синий 0902-9402-00 Экран HJ-20ST со штифтами Pinlock®, темный дымчатый 0902-9405-00 Экран HJ-20ST с штифтами Штифты Pinlock®, янтарные 0902-9406-00 Экран HJ-20ST со штифтами Pinlock®, серебристый 0902-9407-00 Экран HJ-20ST со штифтами Pinlock®, золотой 0902-9413-00 Экран HJ-20ST с штифтами Pinlock® Штифты, дымчатые 0902-9415-00 HJ-20M Shield с Pi Штифты nlock®, прозрачный 0917-9400-00 Экран HJ-20M со штифтами Pinlock®, синий 0917-9402-00 Экран HJ-20M со штифтами Pinlock®, темный дымчатый 0917-9405-00 Экран HJ-20M с штифтом Pinlock ® Штифты, янтарные 0917-9406-00 Экран HJ-20M со штифтами Pinlock®, серебристый 0917-9407-00 Экран HJ-20M с штифтами Pinlock®, золотой 0917-9413-00 Экран HJ-20M с штифтами Pinlock® 0917-9415-00 Экран HJ-25 со штифтами Pinlock®, прозрачный 0907-9400-00 Экран HJ-25 со штифтами Pinlock®, синий 0907-9402-00 Экран HJ-25 со штифтами Pinlock®, темный Дымчатый 0907-9405-00 Экран HJ-25 со штифтами Pinlock®, серебристый 0907-9407-00 Экран HJ-25 со штифтами Pinlock®, золотой 0907-9413-00 Экран HJ-25 с штифтами Pinlock®, дымчатый 0907 -9415-00 Щиток HJ-20 Pinlock® со стойками TO, прозрачный HJ-20 Щиток Pinlock® со стойками TO, синий 0901-9502-00 Щиток HJ-20 Pinlock® со стойками TO, темный дымчатый 0901-9505- 00 HJ-20 Экран Pinlock® со штырями TO, янтарный 0901-9506-00 Экран HJ-20 Pinlock® со штырями TO, серебристый 0901-9507-00 Экран HJ-20 Pinlock® со штырями TO, золотой 0901-9513 -00 HJ-20 Щит Pinlock® со стойками TO, Smo ke 0901-9515-00 Экран HJ-26 Pinlock® со стойками, прозрачный 0903-9400-00 Экран HJ-26 Pinlock® со стойками, темный дым 0903-9405-00 Экран HJ-26 Pinlock® со стойками Стойки, дымчатые 0903-9415-00 HJ-26 Щиток Pinlock ® со стойками, синий 0903-9402-00 HJ-26 Щиток Pinlock ® со стержнями, серебристый 0903-9407-00 HJ-26 Щиток Pinlock ® со стойками TO Стойки, золото 0903-9413-00 HJ-27 Экран с разъемами, прозрачный 0927-9400-00 Экран HJ-27 с разъемами, темный дым 0927-9405-00 Экран HJ-27 с разъемами, янтарный 0927-9406 -00 HJ-27 Защитный экран со штифтами, дымчатый 0927-9415-00 0901-9500-00 ЗАЩИТНЫЕ ЩИТЫ PINLOCK ® READY ® с ОТРЫВНЫМИ СТОЙКАМИ PINLOCK ® ПРОТИВОТУМАННЫЕ ЛИНЗЫ

ПРОЗРАЧНЫЕ ЛИНЗЫ PINLOCK®, УСТАНОВЛЕННЫЕ НА ПРОЗРАЧНОМ ЩИТОКЕ HJ-09 С ШТИФТАМИ PINLOCK®.

Специально разработанная для установки на витрины со встроенными штифтами система защиты от запотевания PINLOCK ® превращает одинарную витрину в двойную витрину, которая будет сопротивляться скоплению тумана в любом количестве. ПРОТИВОТУМАННЫЕ СИСТЕМЫ ДЛЯ ПОЛНОЛИЦЕВЫХ И МОДУЛЬНЫХ ШЛЕМОВ

• С ProSeal® • Герметичная камера • Взаимозаменяемость • Легко чистится

ПРИМЕЧАНИЕ. Противотуманные линзы Pinlock® и экраны HJ-09, HJ-07, HJ-05, HJ-17, HJ-20, HJ-20M, HJ-20ST, HJ-25 и HJ-27 с штифтами Pinlock® необходимо приобретать отдельно.

ОЧИСТИТЬ

ДЫМ

ТЕМНЫЙ ДЫМ

ЯНТАРЬ

ЖЕЛТЫЙ

HJ-17, -09, -07, -05 Pinlock® Lens Clear HJ-20/HJ-27 Pinlock® Lens Clear HJ-26 Pinlock® Lens Max Vision HJ-25 Pinlock® Lens Clear Max Vision

19-110

ПРИМЕЧАНИЕ: Не сочетайте тонированные линзы Pinlock® с тонированными экранами, подготовленными Pinlock®. Используйте только прозрачные линзы Pinlock® с тонированным экраном, подготовленным Pinlock®.

0901-9300-00 0903-9300-00

0907-9300-00 HJ-20M/HJ-20ST Pinlock® Lens Clear Max Vision 0917-9300-00

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.Helmet House, Inc., 2021 г.

HJC CIROLUX ОТКЛАДЫВАЮЩИЙСЯ ЩИТ С ОТКРЫТЫМ ЛИЦОМ

13

12-вольтовый электрический экран Шнур питания FG-8 SHIELD DUAL LENS CLEAR 09-911 FG-8 SHIELD DUAL LENS SMOKE 09-914 08-977 • Конструкция с двумя линзами • Противотуманное покрытие • Регулируемое вентиляционное отверстие снизу • Flip-Up, нержавеющая сталь стальное крепление

HJC CIROLUX FULL-FACE SNOW SHIELD SNOW SHIELD и ПРИНАДЛЕЖНОСТИ

• Конструкция с двумя линзами • Полностью регулируемая храповая система • Вентиляционные отверстия сверху и снизу

• Доступен в стандартном, высоком разрешении, электрическом и бескаркасном • Электрический экран включает адаптерный кабель, шнур питания, спиральный шнур питания экрана, держатель шнура питания и стяжки

Полнолицевая двойная линза, прозрачная

Н/Д Н/Д Н/Д Н/Д Н/Д Н/Д

Н/Д 06-916 06-905 06-905 07-996 19-011 0941-9500-00

н/д 0947-9500-01

Full-Face Dual Lens Clear (без рамки) Full-Face Dual Lens Hi-Def Full-Face Dual Lens Dark Smoke Full-Face Electric Clear (Frameless) 12-V Electric Shield Шнур питания Full-Face Electric Clear

Н/Д Н/Д Н/Д Н/Д Н/Д Н/Д Н/Д 06-907 06-907 07-998 19-012 Н/Д Н/Д 06-909 06-909 07-997 Н/Д

19-023 0941-9500-01 0944-9500-01

Н/Д Н/Д

Н/Д Н/Д

Н/Д Н/Д 06-925 06-906 07-999 19-014 0941-9600-00

Н/Д 0947-9600-01

Н/Д Н/Д Н/Д Н/Д Н/Д

19-024 0941-9600-01 0944-9600-01

08-977 08-977 Н/Д 08-977 08-977 08-977 08-977

08-977

н/д

CR-04 Подходит для: LS-Air 3, Air 5, Snotech и CS-Air

CR-06D Подходит для CS-Y CL-12Y, CS-12Y и CL-14Y

CR-05 Подходит для SY-MAX

CR-05 Подходит: CL-12 для взрослых, CL-Y

HJ-07 Подходит для моделей CL-14, AC-11 и CL-MAX

HJ-09 Подходит для:

HJ-17 Подходит для C91

HJ-27D HJ-27E Подходит для DS-X1

HJ-33 Подходит для i90

Подходит для всех касок HJC/FG-9, FG-10K, CL-10, CL-11, ZF-7, CS-10 и LS-Air

CS-R1, CL-15, CL-16, CL-SP, AC-12, S-16, CS-R2, CS-R3 и CL-17

IS-MAX BT CL-MAX 2/3 SY-MAX 3 IS-MAX 2

HJC SNOW BREATH BOXS, ЗАЩИТЫ ДЫХАНИЯ И ПОДБОРОДНИКИ

ДЫХАТЕЛЬНАЯ КОРОБКА для HJC CL-Y Pt# 0919-3505-00

ДЫХАТЕЛЬНАЯ КОРОБКА для: HJC CS-R1 Pt# 0964-3505-00

ДЫХАТЕЛЬНАЯ КОРОБКА для HJC SYMAX/SYMAX 2 Pt# 08-954

ДЫХАТЕЛЬНАЯ КОРОБКА для HJC CS-MX/SPX/CL-X4 Pt# 0966-3705-00

ДЫХАТЕЛЬНАЯ КОРОБКА 3 для HJC CS-R2/CS-R3/CL-17 Pt# 0912-3805-00

ПОДБОРОДНИК для HJC CL-17 (версия для снега) Pt# 0951-3705-00

ПОДБОРОДНИК ДЛЯ HJC CL-MAX 2 Pt# 0945-3705-00

ДЫХАТЕЛЬНАЯ КОРОБКА для HJC DS-X1 Pt# 0944-3805-00 HJC CL-X7/CL-XY 2/ CS-MX 2 Pt# 0960-3705-00

УНИВЕРСАЛЬНАЯ ДЫХАТЕЛЬНАЯ КОРОБКА С КРЫЛАМИ Pt# 06-940

BREATH BOX 3 для HJC IS-MAX 2 (до августа 2018 г. ) IS-MAX BT/CL-MAX 2 Pt# 0943-3805-00 Приспособление на липучке

ПОДБОРОДНИК ДЛЯ HJC DS-X1 Pt# 0944-3705-00

ПОДБОРОДНИК ДЛЯ HJC CS-R2/CS-R3 Pt# 0912-3705-00

ПОДБОРОДНИК для HJC IS-MAX 2 (версия для снега до августа 2018 г.) Pt# 0943-3905-00

ДЫХАТЕЛЬНАЯ КОРОБКА для HJC CL-MAX Pt# 08-946

BREATH BOX 2 для HJC IS-MAX BT/CL-MAX 2 мая 2015 г. и позже Pt# 0941-3505-00

BREATH BOX для HJC CL-MAX 3/IS-MAX 2/C91 (после августа 2018 г.) Pt# 0946-3505-00

ПОДБОРОДНИК для HJC IS-MAX 2 (после августа 2018 г.) C91/CL-MAX 3 Pt# 0946-3905-00

ПОДБОРОДЬЯ для HJC CL-X7/CS-MX 2 (фото недоступно) Pt# 0964-3705-00

BREATH BOX для HJC i50/CL-X7/CS-MX 2 (фото недоступно) Pt# 0960-3705-00

ПОДБОРОДНИК для HJC i90 (фото недоступно) Pt# 0947-3805-00

BREATH BOX для HJC i90 (фото недоступно) Pt# 0943-3405-00

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.Helmet House, Inc., 2021 г.

14

CL-MAX 3 HJ-17 PINLOCK® SHIELD

i90

CL-17/CL-17 плюс

HJ-33 PINLOCK® SHIELD 0943-9300-00 Pinlock® Lens Clear 0947-9400-00 Clear 0947-9400-05 Dark Smoke HJ-V9 SUN VISOR 0908-9005-00 Dark Smoke 0908-9006-00 Amber

HJ-09 СТАНДАРТНЫЙ ЭКРАН

ОСНОВНЫЕ ПЛИТЫ

0940-9400-00 Прозрачный 0941-9405-00 Темно-дымчатый

19-001 19-002 19-003 19-018 19-019 19-020 19-101 19-115 19-116 19-117

Прозрачный

19-025

Комплект опорной плиты

Дым

ВЕРХНИЙ ВЕНТИЛЯЦИОННЫЙ КОМПЛЕКТ

Dark Smoke Anti-Fog Clear Anti-Fog Smoke

ЩИТ HJ-17 RST PINLOCK®

0951-2001-05 Черный 0951-2001-35 Матовый черный ЗАДНИЙ ВЕНТИЛЯЦИОННЫЙ КОМПЛЕКТ 0951-2201-05 Черный 0951-2201-35 Матовый черный НИЖНИЙ ВЕНТИЛЯЦИОННЫЙ КОМПЛЕКТ 0951-2101-05 Черный 0951-2101-35 Матовый черный СТАНДАРТНЫЕ ВКЛАДЫШИ

0941-9402-00 Синий 0941-9407-00 Серебристый 0941-9413-00 Золотой

Противотуманный янтарный HJ-09 PINLOCK ® SHIELD

0947-9400-06 Янтарный 0947-9400-15 Дымчатый

ЩИТКИ ДЛЯ СНЕГОХОДОВ 0941-9500-01 Бескаркасные двойные линзы 0941-9600-01 Бескаркасные электрические

Прозрачный

Дым

ЩИТ HJ-33 RST PINLOCK®

Темный дым

0947-9401-00 Красный 0947-9402-00 Синий 0947-9407-00 Серебристый 0947-9413-00 Золотой

Янтарный

ОСНОВНЫЕ ПЛАСТИНЫ 0941-0505-00 Комплект зубчатых пластин

ПЛОСКИЕ ЩИТКИ HJ-09 с T-O СТОЙКАМИ 19-015 Противотуманные прозрачные 19-016 Противотуманные дымчатые 19-017 Темно-дымчатые

0951-3005-03 XS 0951-3005-04 SM 0951-3005-05 MD 0951-3005-06 LG 0951-3005-07 XL 0951-3005-08 2XL 0951-3005-09 3XL 0951-3005-10 4XL -3005-11 5XL

ВЕРХНИЙ ВЕНТИЛЯЦИОННЫЙ КОМПЛЕКТ

ЩИТКИ ДЛЯ СНЕГОХОДОВ 0947-9500-01 HJ-33 Двойные линзы, прозрачные 0947-9600-01 HJ-33 Electric, прозрачные

0946-2005-00 Черный

HJ-09 RST ЩИТ

КОМПЛЕКТ НИЖНЕГО ВЕНТИЛЯТОРА

19-005 19-006 19-007 19-008 19-009 19-010 19-118 19-119 19-120

Серебро Золото

0946-2105-00 Черный

ЛАЙНЕРЫ 0947-3005-03 XS 12 мм 0947-3005-04 SM 9 мм 0947-3005-05 MD 15 мм 0947-3005-06 LG 12 мм 0947-3005-07 XL 15 мм 0947-3005-08 2XL 9 мм 0947-7 XL 0947-3 12 мм (A/S) ЩЕЧНЫЕ ПОДУШКИ 0947-4005-03 XS/MD 35 мм 0947-4005-04 SM/LG 30 мм 0947-4005-07 XL 25 мм 0947-4005-08 2XL 20 мм РАЗНЫЕ ЧАСТИ ОСНОВНЫЕ ПЛАСТИНЫ 0947-0505-00 Шестерня Набор тарелок

Синий

ЛАЙНЕРЫ 0946-3005-03 XS 15 мм 0946-3005-04 SM 12 мм 0946-3005-05 MD 5 мм 0946-3005-06 LG 15 мм 0946-3005-07 XL 12 мм 0946-3005-08 2XL 9 мм 0946-3005-3 0946-3 12мм ЩЕЧНЫЕ ПОДУШКИ 0946-4005-03 XS 35мм 0946-4005-04 SM/LG 30мм 0946-4005-05 MD/XL 25мм 0946-4005-08 2XL 20мм 0943-4005-09 3XL 17мм РАЗНЫЕ ЧАСТИ 0946-050 Коробка 0946-3705-00 Шторка для подбородка — M/C 0946-3905-00 Шторка для подбородка — Снег

Зеленый

Розовый

ПОДУШКИ ДЛЯ ЩЕК 0951-4005-03 XS 40 мм 0951-4005-05 MD/XL 30 мм 0951-4005-06 LG/SM 35 мм 0951-4005-08 2XL/3XL 25 мм 0951-4005-10 4XL 20 мм 0951-405XL-11 17 мм ПРОЧИЕ ДЕТАЛИ 0912-3805-00 Дыхательный бокс 0918-3905-00 Дефлектор дыхания 0951-3705-00 Шторка для подбородка — снег 0951-3905-00 Шторка для подбородка — M/C

Rainbow HJ-09 RST PINLOCK® SHIELD

Серебро Золото

Синий

ЩИТЫ ДЛЯ СНЕГОХОДОВ HJ-09

19-011 19-012 19-014 19-023 19-024

Двойная линза Прозрачная двойная линза высокого разрешения

Электрический прозрачный

Бескаркасный двойной объектив

Двойная прозрачная линза

CS-R3

CL-Y

0943-3300-00 Заглушки вентиляционных отверстий HJ-33 Shield 0947-3805-00 Шторка для подбородка (Sub) Snow 0947-3905-05 Дефлектор дыхания

ЩИТ HJ-05

ЩИТКИ ДЛЯ СНЕГОХОДОВ HJ-09 ВСЕ ЩИТКИ ТАКИЕ КАК CL-17/CL-17 плюс

06-901 06-902 06-903

Прозрачный

Светло-дымчатый Темно-дымчатый

19-011 19-012 19-014 19-023 19-024

Двойная линза Прозрачная двойная линза высокого разрешения

C91/C91PLUS

CR-05/HJ-05 ЩИТКИ ДЛЯ СНЕГОХОДОВ 06-905 Двойные линзы, прозрачные 06-906 Electric Clear 06-907 Двойные линзы, янтарные 06-909 Двойные линзы, темные дымчатые

Электрический прозрачный

ЩИТКИ HJ-17 PINLOCK®

ЛАЙНЕРЫ 0947-3005-13 XS A/S 12 мм 0947-3005-03 XS 9 мм 0947-3005-04 SM 7 мм 0947-3005-05 MD 15 мм 0947-3005-15 MD A/S 12 мм 0947-3005-06 LG 9 мм 0947-3005-07 XL 12 мм 0947-3005-17 XL A/S 9 мм 0947-3005-08 2XL 7 мм 0947-3005-09 3XL 12 мм 0947-3005-10 4XL 9 мм 0947-3005-11 5XL 7 мм ЩЕЧНЫЕ НАКЛАДКИ 094 -13 XS A/S 35 мм 0947-4005-03 XS/MD 30 мм 0947-4005-04 SM/LG/XL 25 мм 0947-4005-08 2XL 20 мм 0947-4005-09 3XL 17 мм 0947-4005-10 4XL 15 мм 0947- 4005-11 5XL 12 мм ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 0947-3705-00 Шторка для подбородка

Бескаркасный с двумя объективами Бескаркасный с двумя объективами/Clr

0940-9400-00 Прозрачный 0941-9405-00 Темно-дымчатый

ОСНОВНЫЕ ПЛИТЫ

ЩИТКИ HJ-17 PINLOCK® RST

19-025

Комплект опорной плиты

ОСНОВНЫЕ ПЛИТЫ

VENT SET 0956-2005-00 Черный, верх 0956-2105-00 Черный, низ 0956-3005-03 XS 15 мм 0956-3005-04 SM 12 мм 0956-3005-05 MD 9 мм 0956-3005-06 LG 15 мм 0956-3005 -07 XL 12 мм 0956-3005-08 2XL 9 мм ПОДЩЕЧКИ 0956-4005-03 XS 40 мм 0956-4005-04 SM 35 мм 0956-4005-05 M/L 30 мм 0956-4005-08 2XL 25 мм РАЗНЫЕ ЧАСТИ 0912-03705 Шторка для подбородка 0912-3805-00 Дыхательный бокс 0913-3905-00 Дефлектор дыхания СТАНДАРТНЫЕ ПОДКЛАДКИ

0941-9402-00 Синий 0941-9407-00 Серебристый 0941-9413-00 Золотой

06-920

Комплект опорной плиты

ВЕРХНИЙ ВЕНТИЛЯЦИОННЫЙ КОМПЛЕКТ

0919-2005-00 Черный

ЩИТКИ ДЛЯ СНЕГОХОДОВ 0941-9500-01 Бескаркасные двойные линзы 0941-9600-01 Бескаркасные электрические

ЗАДНИЙ ВЕНТИЛЯЦИОННЫЙ КОМПЛЕКТ

0919-2205-00 Черный

КОМПЛЕКТ НИЖНЕГО ВЕНТИЛЯТОРА

ВЕРХНИЙ ВЕНТИЛЯЦИОННЫЙ КОМПЛЕКТ

0919-2105-00 Черный

0947-2005-00 Черный

ПОДКЛАДКИ 0919-3005-04 SM 18мм 0919-3005-05 MD 15мм 0919-3005-06 LG 12мм ПОДЩЕЧКИ 0919-4005-04 SM 30мм 0919-4005-05 MD 25мм 0919-4005-09 РАЗНЫЕ ПАРАМЕТРЫ 10MM 20мм 3505-00 Дыхательный ящик 0919-3705-00 Шторка для подбородка

КОМПЛЕКТ НИЖНЕГО ВЕНТИЛЯТОРА

0947-2105-00 Черный 0947-2109-00 Белый 0947-2135-00 S/F Черный 0947-2149-00 S/F Жемчужно-белый 0947-2147-00 S/F Титан 0947-2187-00 Nardo Grey

15

CL-XY 2

DS-X1

CL-X7/CL-X7 плюс ВИЗОРЫ

CS-MX 2

ВИЗОРЫ

ВИЗОРЫ

ВИЗОРЫ 0971-6001-35 Черный матовый 0971-6012-01 Edge MC-1 0971-6012-02 Edge MC-2 0971-6012-05 Edge MC-5 0971-6013-01 Dakota MC-1 0971-6013-08 Дакота MC-8 0971-6013-10 Дакота MC-10 0971-6013-23 Дакота MC-23 0971-6013-32 Дакота MC-2SF 0971-6013-35 Дакота MC-5SF 0971-6013-37 Дакота MC-7SF 0971 -6016-21 Madax MC-21SF 0971-6016-26 Madax MC-26SF 0971-6016-53 Madax MC-53SF 0971-6016-84 Madax MC-84SF 0971-6017-31 Sapir MC-1SF 0971-6017-33 Sapir MC-3SF НАБОР ВИНТОВ ДЛЯ КОЗЫРЯ 0971-1005-00 Болт крепления козырька — черный ВКЛАДЫШИ 0971-3005-03 XS 15 мм 0971-3005-04 SM 12 мм 0971-3005-05 MD 9 мм 0971-3005-06 LG 15 мм 0971-3005-07 XL 12 мм 0971-3005-08 2XL 9 мм 0971-3005-09 3XL 9 мм НАКЛАДКИ ДЛЯ ЩЕЧОК ВЕНТИЛЯЦИОННОЕ ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ 0971-2105-00 Болт для козырька — черный

0964-6001-05 Черный 0964-6001-09 Белый

0965-6001-05 Черный 0965-6001-09 Белый 0965-6001-35 Черный матовый 0965-6022-01 Blaze MC-1 0965-6022-02 Blaze MC-2 0965-6022-05 Blaze MC-5 0965-6024 -01 Батор МС-1 0965-6024-02 Батор МС-2 0965-6024-05 Батор МС-5 0965-6024-07 Батор МС-7 0965-6024-08 Батор МС-8 0965-6024-13 Батор МС- КОМПЛЕКТ ВИНТОВ ДЛЯ КОЗЫРЯ 3H 0965-1005-00 Болт для крепления козырька — черный

0944-6001-05 Черный 0944-6001-35 Полуплоский Черный 0944-6011-35 Awing MC-5SF 0944-6011-37 Awing MC-7SF 0944-6011-38 Awing MC-8SF

0964-6001-35 Черный матовый 0964-6025-01 Bator MC-1 0964-6025-02 Bator MC-2 0964-6025-05 Bator MC-5 0964-6025-07 Bator MC-7 0964-6025-08 Bator MC-8 0964-6025-13 Батор MC-3H

СТАНДАРТНЫЙ ЩИТ HJ-27

0927-9400-00 Прозрачный 0927-9405-00 Темно-дымчатый

0927-9406-00 Янтарный 0927-9415-00 Дымчатый

ЗАДНЯЯ ВЕНТИЛЯЦИЯ

0964-2205-00 Черный

HJ-27 RST ЩИТ

ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ

0927-9407-00 Серебро 0927-9413-00 Золото

0964-2105-00 Черный 0964-2109-00 Белый

ВЕНТИЛЯЦИОННОЕ ОТВЕРСТИЕ

КОМПЛЕКТ ВИНТОВ ДЛЯ ВИЗОРА 0944-1005-00 Набор болтов для визора — черный HJ-27 ЩИТ ДЛЯ СНЕГОХОДА 0944-9500-01 Бескаркасный с двумя линзами 0944-9600-01 Бескаркасный с электроприводом

ПОДУШКИ ДЛЯ ЩЕК 0964-4002-06 XS/LG 35 мм — Синий 0964-4002-07 SM/XL 30 мм — Синий 0964-4002-08 MD/2XL 25 мм — Синий 0964-4002-09 3XL 20 мм — Синий 0964-4002-10 4XL 17 мм — Синий 0964-4002-11 5XL 14 мм — Синий 0964-4007-06 XS/LG 35 мм — Серый 0964-4007-07 SM/XL 30 мм — Серый 0964-4007-08 MD/2XL 25 мм — Серый 0964-4007- 09 3XL 20 мм — Серый 0964-4007-10 4XL 17 мм — Серый 0964-4007-11 5XL 14 мм — Серый ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ ВКЛАДЫШИ 0964-3002-03 XS 12 мм — Синий 0964-3002-04 SM 9 мм — Синий 0964-3002-05 MD 9 мм — Синий 0964-3002-06 LG 15 мм — Синий 0964-3002-07 XL 12 мм — Синий 0964-3002-08 2XL 9 мм — Синий 0964-3002-09 3XL 12 мм — Синий 0964-3002-10 4XL 9 мм — Синий 0964- 3002-11 5XL 7 мм — синий 0964-3007-03 XS 12 мм — серый 0964-3007-04 SM 9 мм — серый 0964-3007-05 MD 9 мм — серый 0964-3007-06 LG 15 мм — серый 0964-3007-07 XL 12 мм — Серый 0964-3007-08 2XL 9 мм — Серый 0964-3007-09 3XL 12 мм — Серый 0964-3007-10 4XL 9 мм — Серый 0964-3007-11 5XL 7 мм — Серый 0964-2135-00 Матовый черный 0964-2135-01 Матовый черный 2

0965-2105-00 Черный

СТАНДАРТНЫЕ ВКЛАДЫШИ

ПОДУШКИ ДЛЯ ЩЕК 0965-4005-04 SM 30 мм 0965-4005-05 MD 25 мм 0965-4005-06 LG 20 мм 0965-4005-07 XL 17 мм 0965-3099-04 SM 12 мм 0965-3099-05 MD 5-05 9 мм 0993 093 LG 12 мм 0965-3099-07 XL 9 мм 0965-3005-04 SM 12 мм 0965-3005-05 MD 9 мм 0965-3005-06 LG 12 мм 0965-3005-07 XL 9 мм

ВЕРХНЯЯ ВЕНТИЛЯЦИЯ

0944-2001-05 Черный 0944-2001-35 Полуплоский Черный

ПОДКЛАДКИ MARVEL®

НИЖНЯЯ ВЕНТИЛЯЦИЯ

0944-2101-05 Черный 0944-2101-35 Полуплоский Черный

ЗАДНЯЯ ВЕНТИЛЯЦИЯ

ПОДКЛАДКИ ДЛЯ ЩЕК 0944-4005-03 XS 35 мм 0944-4005-04 SM/LG 30 мм 0944-4005-05 MD/XL 25 мм 0944-4005-08 2XL 20 мм ДОПОЛНИТЕЛЬНЫЕ ЧАСТИ 0944-0505-00 Комплект шестерен 0944-3505-0005-000 Дефлектор дыхания 0944-3705-00 Шторка для подбородка 0944-3805-00 ПОДКЛАДКИ для защиты органов дыхания 0944-3005-03 XS 12 мм 0944-3005-04 SM 12 мм 0944-3005-05 MD 9 мм 0944-3005-06 LG 15 мм 0944-3005-07 XL 12 мм 0944-3005-08 2XL 9 мм 0944-2201-05 Черный 0944-2201-35 Полуплоский Черный

ДОПОЛНИТЕЛЬНЫЕ ДЕТАЛИ 0960-3705-00 Дыхательная камера 0971-4005-03 XS 35 мм 0971-4005-04 SM 30 мм 0971-4005-05 MD 25 мм 0971-4005-06 LG 30 мм 0971-4005-07 XL 25 мм 05-71-09 2XL 20 мм 0971-4005-09 3XL 17 мм

ВИЗОР i50

0966-6005-00 Черный 0966-6009-00 Белый 0966-6035-00 Полуплоский Черный 0966-6010-01 Argos MC-1 0966-6010-02 Argos MC-2 0966-6010-04 Argos MC-4 0966 -6010-08 Argos MC-8 0966-6010-16 Argos MC-6H 0966-6010-23 Argos MC-23 0966-6011-31 Tona MC-1SF 0966-6011-32 Tona MC-2SF 0966-6011-37 Tona MC-7SF 0966-6012-33 Fury MC-3HSF 0966-6012-35 Fury MC-5SF НАБОР ВИНТОВ ДЛЯ ВИЗОРА 0966-1000-00 Комплект болтов для визора ВКЛАДЫШИ 0966-3005-03 XS 18 мм 0966-3005-04 SM 12 мм 0966-3005 -05 MD 9 мм 0966-3005-06 LG 15 мм 0966-3005-07 XL 12 мм 0966-3005-08 2XL 7 мм НАКЛАДКИ ДЛЯ ЩЕК 0966-4005-03 XS ДРУГИЕ ЧАСТИ 0960-3705-00 Дыхательный блок 0966-4005-04 SM/LG 0966-4005-05 MD/XL 0966-4005-08 2XL

0960-3705-00 Дыхательный ящик 0964-3705-00 Шторка для подбородка

16

ВИД СЗАДИ

Рекомендованная розничная цена 259 долларов. 99

КУРТКА С ПОДОГРЕВОМ

• 100 % полиэстер, ветронепроницаемая и водостойкая ткань softshell • 100 % нейлоновая фиксированная подкладка, воротник из микрофлиса и трикотажные манжеты в рубчик • Боковые эластичные вставки из лайкры обеспечивают дополнительный комфорт • В общей сложности 7 гибких нагревательных элементов из углеродного волокна расположены на груди (2), рукава (2), спинка (2) и воротник (1) • Нагревательные элементы соединены с помощью провода из термопластичного эластомера (TPE) для дополнительной безопасности и эффективности • Встроенный водонепроницаемый 3-ступенчатый светодиодный интеллектуальный сенсорный контроллер слева грудь • Встроенный микропроцессор и термовыключатель защищают от скачков напряжения и перегрева элементов • Питание 12 В пост. тока / потребляемая мощность 42 Вт / 3.ток 5a • Настройки нагрева: высокий (126ºf/52ºc), средний (113ºf/45ºc), низкий (100ºf/38ºc) • Встроенный и скрытый жгут аккумуляторной батареи и разъемы для перчаток • Включает жгут аккумуляторной батареи и предохранитель, не требующий дополнительных аксессуаров для использования • Можно стирать вручную

Размеры

Черный

XS

8761-0305-03

S 8761-0305-04 M 8761-0305-05 L 8761-0305-06 XL 8761-0305-07 2XL 8761-0305-08 3XL 8761-0305-09

ХОЛОДНЫЙ

Контроллер LED Smart Soft Touch с 3 настройками

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www. Helmet House, Inc., 2021 г.

17

ВИД СЗАДИ

ЖИЛЕТ С ПОДОГРЕВОМ

Рекомендованная розничная цена 199,99 долларов США

• 100% полиэстер, водо- и ветронепроницаемая ткань softshell • Фиксированная подкладка из 100% нейлона • Боковые эластичные вставки из лайкры обеспечивают дополнительный комфорт • Всего 4 гибких нагревательных элемента из углеродного волокна, расположенных на груди (2), спине (1), и ошейник (1) • Нагревательные элементы, соединенные с помощью провода из термопластичного эластомера (TPE) для дополнительной безопасности и эффективности • Встроенный водонепроницаемый интеллектуальный сенсорный контроллер с 3 настройками LED на левой груди • Встроенный микропроцессор и термовыключатель защищают от скачков напряжения и перегрев элементов • питание 12В постоянного тока / 37.Потребляемая мощность 2 Вт / ток 3,1 А • Настройки нагрева: высокий (126ºf/52ºC), средний (113ºf/45ºC), низкий (100ºf/38ºc) • Встроенный и скрытый разъем жгута аккумуляторной батареи • Включает жгут аккумуляторной батареи и предохранитель, не требующий дополнительных аксессуаров для использования • Можно стирать вручную

Размеры

Черный

XS

8764-0405-03

S 8764-0405-04 M 8764-0405-05 L 8764-0405-06 XL 8764-0405-07 2XL 8764-0405-08 3XL 8764-0405-09

ХОЛОДНЫЙ

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www. Helmet House, Inc., 2021 г.

18

БРЮКИ С ПОДОГРЕВОМ

• Передняя панель из ветронепроницаемой и водоотталкивающей ткани softshell из 100 % полиэстера • Компрессионная задняя вставка из нейлона и спандекса для уменьшения объема и повышения комфорта • Фиксированная подкладка из микрофлиса из 100 % полиэстера • Гибкие нагревательные элементы из углеродного волокна от бедра до голени расположены спереди панели • Нагревательные элементы, соединенные с помощью провода из термопластичного эластомера (TPE) для дополнительной безопасности и эффективности • Встроенный водонепроницаемый 3-позиционный светодиодный сенсорный контроллер smart soft touch, расположенный на откидном язычке на поясном ремне • Встроенный микропроцессор и защита от перегрева защищают от электропитания перенапряжение и перегрев элементов • питание 12В постоянного тока / 38.Потребляемая мощность 4 Вт / ток 3,2 А • Настройки нагрева: высокая (126ºf/52ºC), средняя (113ºf/45ºC), низкая (100ºf/38ºc) • Встроенный и скрытый аккумуляторный жгут и разъемы для стельки/носка • Включает аккумуляторный жгут и предохранитель, не требует дополнительных аксессуаров для использования • Можно стирать вручную

Размеры

Черный

XS

8763-0105-03

S 8763-0105-04 M 8763-0105-05 L 8763-0105-06 XL 8763-0105-07 2XL 8763-0105-08 3XL 8763-0105-09

Рекомендованная розничная цена 199,99 долларов США

ХОЛОДНЫЙ

Вид сзади

ПОДКЛАДКА ДЛЯ ПЕРЧАТОК С ПОДОГРЕВОМ • 100% полиэстер, водо- и ветронепроницаемая мягкая ткань на верхней части руки • Ладонь и ладонь из спандекса уменьшают объем • Фиксированная подкладка из микрофлиса из 100% полиэстера • Застежка-липучка с ластовицей из лайкры • Гибкие нагревательные элементы из углеродного волокна удлиняются на тыльной стороне ладони до кончиков пальцев • Нагревательные элементы, соединенные с помощью провода из термопластичного эластомера (TPE) для дополнительной безопасности и эффективности • Встроенный водонепроницаемый интеллектуальный сенсорный контроллер с 3 настройками LED, расположенный на манжете • Питание 12 В постоянного тока, 13. Общая потребляемая мощность 2 Вт (пара), общий ток 1,2 А (пара) • Настройки нагрева: высокая (126ºf/52ºC), средняя (113ºf/45ºC), низкая (100ºf/38ºC) • Фиксированные разъемы питания для легкого подключения к оболочке или напрямую к жгуту аккумуляторной батареи • Не включает жгут аккумуляторной батареи • Можно стирать вручную

Рекомендованная розничная цена 119,99 долларов США

Размеры Черный XS/S 8766-0405-03 M/L 8766-0405-05 XL/2XL 8766-0405-07

ВЛАЖНЫЙ

ХОЛОДНЫЙ

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.helmethouse.com © 2021 Helmet House, Inc

19

ОДЕЖДА С ПОДОГРЕВОМ НА АККУМУЛЯТОРАХ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МУЖСКАЯ / ЖЕНСКАЯ КУРТКА И ЖИЛЕТ РУКОВОДСТВО ПО ПОДГОТОВКЕ ДЛЯ МУЖЧИН XS SM MD LG XL

2XL 3XL

3XL 4XL

СУМКА ЖЕНСКАЯ SM MD LG

XL 44 46 26

2XL

ГРУДЬ (ДЮЙМЫ)

38 40

40 42

42 44

46 50

50 53

56 59

БРЮШНАЯ ЧАСТЬ (ДЮЙМЫ)

ДЛИНА ВТУЛКИ (ДЮЙМЫ)

23 7/8

24 3/8

25 3/8

26 5/8

27 1/4

27 7/8

ТАБЛИЦА РАЗМЕРОВ МУЖСКИХ / ЖЕНСКИХ БРЮКОВ

МУЖСКИЕ XS

СМ МД ЛГ

XL

2XL 3XL

3XL 4XL

СУМКА ЖЕНСКАЯ SM MD LG

XL

2XL

РАЗМЕР БРЮКОВ (ПО ТАЛИИ) ПО ВНУТРЕННЕМУ ШВУ (ДЮЙМЫ)

28-30 30-32 32-34 34-36 36-38 38-40 40-42

29-30 30-31 31-32 32-33 32-33 33-34 33-34 ОДЕЖДА С ПОДОГРЕВОМ SYNERGY ® PRO-PLUS, 12 В, ЭЛЕКТРОПИТАНИЕ И ТЕМПЕРАТУРНЫЕ ХАРАКТЕРИСТИКИ

ОДЕЖДА SYNERGY®

БЛОК ПИТАНИЯ

МОЩНОСТЬ В ВАТТАХ

МОЩНОСТЬ В АМПЕРАХ

ТЕМПЕРАТУРА ПОВЕРХНОСТИ ОДЕЖДЫ ПРИ ТЕМПЕРАТУРЕ ОКРУЖАЮЩЕЙ СРЕДЫ 77ºF/25ºC

КУРТКА

12 В постоянного тока 42 Вт

3. 5 ампер

НАСТРОЙКА ЦВЕТА СВЕТОДИОДОВ ПРИБЛ. ТЕМП.

ЖИЛЕТ

12 В постоянного тока 37,2 Вт

3,1 А

КРАСНЫЙ

ВЫСОКАЯ 126ºF / 52ºC

БРЮКИ

12 В постоянного тока 38,4 Вт

3,2 А

ЖЕЛТАЯ СРЕДНЯЯ 113ºF / 45ºC

ПОДКЛАДКИ ДЛЯ ПЕРЧАТОК 12 В постоянного тока 13,2 Вт

1,2 А

ЗЕЛЕНЫЙ

НИЗКАЯ 100ºF / 38ºC

ЖГУТ БАТАРЕИ 8763-9901-00

Y-ОБРАЗНЫЙ РАЗДЕЛИТЕЛЬ 8763-9912-00

РАЗДЕЛИТЕЛЬ ПЕРЧАТОК-СТЕКЛЫ 150 СМ 8763-9913-00

ПЕРЕХОДНИК BMW 8763-9920-00

ПЕРЕХОДНИК SAE/COAX 8763-9921-00

АВТОМОБИЛЬНЫЙ АДАПТЕР НА 12 В 8763-9922-00

БЕСПЛАТНЫЙ ЗВОНОК: 1-800-421-7247 ОНЛАЙН: www.Helmet House, Inc., 2021 г.

Зимние шлемы и аксессуары 2021

Страница 1 Страница 2 Страница 3 Страница 4 Страница 5 Страница 6 Страница 7 Страница 8 Страница 9 Страница 10 Страница 11 Страница 12 Страница 13 Страница 14 Страница 15 Страница 16 Страница 17 Страница 18 Страница 19 Страница 20

дом для шлемов. ком

Питаться от FlippingBook

Электрическое экранирование – обзор

4.21.4.3 Различные типы функций экрана

Экраны наносятся на стенки и катоды для защиты деталей от нежелательного покрытия. Другие функции экранов включают создание функции электрического экранирования с определенным или плавающим потенциалом.Тепловое экранирование применяется для защиты от радиационного тепла, когда экран должен обеспечивать низкие потери тепла в стену. Это основная функция инструментальных станков. В приложениях для компонентов можно применять экраны с водяным охлаждением для охлаждения подложки и, как таковой, для обеспечения повышенной скорости осаждения. Наконец, иногда применяются пылезащитные экраны для защиты от пыли, падающей непосредственно на подложки.

Все экраны должны легко заменяться, и, поскольку часто приходится обслуживать несколько экранов, они должны быть четко идентифицированы.Это позволяет быстро менять экранирование и повышает доступность системы. Очень важно, чтобы экраны устанавливались только в предусмотренных для них местах, поскольку смешение положений экранов может привести к образованию зазоров и/или отсутствию возможности расширения, что приведет к изгибу и даже к короткому замыканию.

Экраны должны быть сконструированы таким образом, чтобы их можно было легко очистить дробеструйной очисткой, не влияя на их проектную форму.

Экраны с функцией электрического экранирования

Если экраны предназначены для выполнения функции электрического экрана, они будут применяться для воздействия на электронные пути и, таким образом, для создания различных квазистационарных условий плазмы.Это влияет на распределение плазмы внутри технологической камеры. Щиты, выполняющие эти функции, необходимо регулярно проверять. Особое внимание следует уделить плавающим экранам, поскольку они имеют тенденцию терять свой плавучий потенциал, когда рабочая камера загрязняется паразитными покрытиями (особенно в случае проводящих покрытий). Если экраны рассчитаны на определенный потенциал, разработчик может измерять и контролировать потенциал экрана во время процесса с помощью управляющего программного обеспечения.

С точки зрения защиты деталей от нежелательных паразитных покрытий функция экранов заключается либо в предотвращении коротких замыканий, которые могут создавать плазму в нежелательных местах и ​​повреждать части системы, либо в предотвращении появления паразитных покрытий в местах, где эти паразитные покрытия не могут быть легко удалены.

При проектировании экрана инженер должен учитывать, что экраны будут нагреваться до температуры процесса и/или под действием электрического тока.Поэтому они должны быть спроектированы таким образом, чтобы они могли расширяться. Это предотвращает сильное изгибание, которое может повлиять на функцию экранирования и в конечном итоге привести к короткому замыканию.

Экраны для защиты от паразитных покрытий

Как в периодической, так и в поточной системе экраны необходимо заменять в определенный момент, когда слои покрытия, выросшие на экранах, становятся настолько толстыми, что начинают отслаиваться из-за напряжений внутри покрытия.Кроме того, время откачки системы (играет роль для периодических систем) увеличивается из-за накопления водяного пара во время воздействия условий окружающей среды. Это особенно важно для систем периодического действия, производящих углеродные покрытия, поскольку углерод сильно поглощает водяной пар и поскольку здесь важную роль играет дегазация из-за воздействия атмосферных условий после каждой партии. Как показано в примере с оксидом, кондиционирование технологической камеры в конечном итоге также должно быть рассмотрено для встроенных систем для достижения стабильной технологической среды.

Помимо стеновых щитов, также будут покрыты паразитными покрытиями столы-подложки. Подобно стеновым щитам, покрытия начнут отслаиваться, если они станут слишком толстыми из-за повторяющегося нанесения следующего слоя. В зависимости от типа покрытия рано или поздно начнется отслаивание. Здесь эмпирическое правило заключается в том, что чем тверже покрытие, тем больше внутреннее напряжение в покрытии, и чем толще покрытие, тем больше накапливается напряжение. Части поворотных столов с покрытием, а также экраны должны быть подвергнуты дробеструйной очистке.

Как упоминалось ранее, инженер должен учитывать, что экраны будут нагреваться и могут достигать рабочей температуры. Поэтому экраны должны быть спроектированы таким образом, чтобы они допускали расширение для предотвращения сильного изгиба. Таким образом, функция экранирования не будет нарушена.

Из соображений экономии желательно очищать экраны дробеструйной очисткой, так как это снизит затраты на техническое обслуживание. Экраны необходимо изготавливать с достаточной точностью при минимальных затратах, поскольку они являются изнашиваемыми деталями. По этой причине лазерная резка является одним из предпочтительных методов производства. Другие требования к экранам заключаются в том, что они должны быть изготовлены из материала с надлежащей прочностью (т. е. достаточной толщины) и совместимостью с вакуумом. Кроме того, экраны в большинстве случаев должны быть электропроводными, иметь хорошую теплопроводность для правильного распределения температуры в случае теплозащиты или теплопроводности и не должны быть изготовлены из магнитных материалов. Поэтому нержавеющая сталь является одним из наиболее подходящих материалов для экранирования.При надлежащей прочности экраны можно использовать несколько раз, а для удаления покрытий можно использовать дробеструйную очистку.

Дробеструйная обработка также приводит к деформации экранов, что также требует использования более толстого листового материала для экранов. Иногда также используется химическая очистка, но она ограничена несколькими типами покрытий.

При дробеструйной очистке рекомендуется использовать абразивный материал определенного типа. Один пример включает взрывную машину, использующую в качестве абразивного материала крошку оксида алюминия, загрязненную свинцом.Поскольку экраны заземлены, они будут нагреваться током электронов, а также технологическим теплом. В этом случае было трудно найти причину технологических проблем, существовавших в определенный момент, но намного позже, после первоначального возникновения проблем, компонентный анализ показал, что проблема связана с загрязнением свинцом. Из-за низкой температуры испарения давление паров свинца было высоким во время технологического давления, и поэтому свинец мог загрязнять атмосферу покрытия. Дальнейшее расследование показало, что первопричина должна была быть найдена с помощью бластера.Будущих проблем удалось избежать благодаря тому, что бластер всегда использовал чистый песок для подрыва щитов.

Пылезащитные щитки для подложки

Другим типом щитков является пылезащитный щиток, который иногда используется для защиты от пыли, падающей непосредственно с подшипников и других вращающихся и движущихся частей на подложку. Если они применяются, эти типы экранов являются частью шпинделя на столе для подложек. Они защищают плоские поверхности окрашиваемых поверхностей от собирания падающей пыли.Одним из основных источников пыли являются подшипники в верхней части стола для подложек, где вращаются шпиндели (см. раздел 4.21.3.1). Они собирают паразитный материал покрытия, который имеет тенденцию падать из-за вращающихся шпинделей. Конечно, перед каждой партией собранная пыль должна удаляться при регулярном техническом обслуживании.

Теплозащитные экраны

Теплозащитные экраны используются для уменьшения излучения тепла на охлаждающие поверхности в случае высокотемпературных систем.Теплозащитные экраны применяются и в других случаях для защиты компонентов от перегрева при воздействии излучения горячих точек или излучения плазмы.

Для уменьшения лучистого охлаждения в систему перед стенкой камеры вводят теплозащитные экраны.

Расчет теплопередачи при радиационном охлаждении q (тепловой поток в единицу времени) выполняется по закону Стефана–Больцмана:

q=kT4A,

поверхность нагревается излучением, а Т — температура лучистого тела.

Поскольку соотношение пропорционально температуре в четвертой степени, можно показать, что для теплозащитного экрана температура будет составлять примерно 84% от температуры подложки как источника излучения. При умножении количества экранов эта температура снова увеличивается. Необходимо избегать потерь на конвекцию. Таким образом, теплозащитные экраны помогают поддерживать высокую температуру подложки, позволяя значительно повысить температуру осаждения, что особенно полезно в системах периодического действия для нанесения покрытия на режущий инструмент.Недостаточная теплозащита в этом случае потребует дополнительной мощности нагревателя, что невыгодно для конструкции камеры, так как занимает место и может в этом случае даже уменьшить необходимое количество катодов в конструкции оборудования. Инструменты в большинстве случаев состоят из цементированного карбида, и в любом случае они должны быть устойчивы к высоким температурам из-за области применения. С другой стороны, более высокая температура осаждения часто приводит во многих случаях к нитридным покрытиям с улучшенным качеством покрытия.

С другой стороны, покрытия компонентов в большинстве случаев ограничены максимально допустимой температурой подложки. Здесь часто необходимо иметь максимально возможную охлаждающую способность, позволяющую увеличить скорость осаждения, тем самым одновременно снижая стоимость покрытия. Некоторые системы даже оснащены экранами, содержащими активное охлаждение подложки, что позволяет увеличить скорость осаждения.

В других случаях активное охлаждение подложки можно использовать даже с охлаждающими средами с регулируемой температурой, что позволяет дополнительно охлаждать и поддерживать температуру на достаточно низком уровне для конкретных требований процесса.В такой конструкции должно быть предусмотрено быстрое соединение водяных шлангов, чтобы обеспечить быструю замену носителя субстрата без утечки воды.

Шлемы MOTORS Модульный снежный шлем Gmax MD-04S W Electric Shield Matte Blk Шлемы и головные уборы

Шлемы MOTORS Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk Шлемы и головные уборы

Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk по лучшим онлайн-ценам на , Бесплатная доставка для многих продуктов, Невероятный рай для покупок, Новые стили каждую неделю, по конкурентоспособным ценам с комплексным. , Модульный шлем для снега W Electric Shield Matte Blk Gmax MD-04S, Шлем W Electric Shield Matte Blk Gmax MD-04S Modular Snow, Gmax MD-04S Модульный шлем для снега W Electric Shield Matte Blk.






и неношеные вещи (включая изделия ручной работы) в оригинальной упаковке (например, в оригинальной коробке или сумке) и/или с прикрепленными оригинальными бирками. См. все определения условий: Бренд: Gmax, Гарантия: Да, Цвет: Многоцветный, Страна/регион производства: Китай, Пол: Унисекс для взрослых, Модель изделия: MD-04S, 。, неиспользованный и подержанные варианты и получите лучшие предложения для Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk по лучшим онлайн-ценам на ! Бесплатная доставка для многих продуктов!.Состояние:: Новый с бирками: Совершенно новый.

Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk

Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk

Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. Мы предлагаем вам выбрать товары на 1-2 размера больше, мужские плавки Whitesnake с сетчатой ​​подкладкой, чтобы вы могли сосредоточиться на йоге, а не на своем снаряжении. Купить подвеску в виде собаки-лабрадора из желтого золота 10 карат. Прорезиненные прокладки премиум-класса обеспечивают практически бесшумное торможение.Это быстрый и роскошный способ освежить и изменить внешний вид ванной комнаты. обслуживание и приверженность клиентов. УДОБНЫЙ И ЛЕГКИЙ — ВЕС: Остается на месте, чтобы предотвратить скольжение. Рассчитан на экстремально низкие температуры. Подарите одну из этих спортивных футболок выпускнику средней школы. Propet — быстрорастущая обувная компания, занимающаяся производством лучшей в мире обуви для ходьбы. Размеры упаковки: 3 x 2 x 2 дюйма. фигура выделена и оживлена ​​богатой. Это идеальная классная майка для взрослых с графическим принтом.Longchamp LM Средне-короткая или длинная ручка. Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk . Вопрос: вызовет ли это раздражение кожи? Kalmar Men’s Stealth Mode Блокирующие кожаные длинные кошельки Двойной кошелек , Кожаный RFID-блокирующий двойной кошелек с застежкой-молнией , Лучший подарок Дорожный кошелек повышенной емкости (Цвет: черный): Одежда, Внимание: размер нашей бирки — азиатский размер. Дизайн мужских трусов: вогнуто-выпуклый дизайн космической капсулы для обрезки стерео. American Shifter 301123 Ручка переключения передач (белая Eat Sleep VW Green Flame Metal Flake с M16 x 1.Проектировать и строить трехмерные тела; Пластиковые формы оснащены уникальным шарнирным зажимом и легко защелкиваются. Исцеляющий кристалл граната очищает и восстанавливает чакры. MPR 1500 эквивалентен нашим Nordic Pure MERV 12 Tru Mini Pleat и FPR 9. Все мои воздушные шары — СОВЕРШЕННО НОВЫЕ роскошные гелиевые качества от производителя. Легкие и мягкие на ощупь семейные / парные нескользящие хлопковые сандалии с закрытым носком для всех сезонов. Дата первого появления: 28 февраля ✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦЕПИ: ➤ Длина: 24 дюйма. .Все еще безоговорочно пожизненная гарантия, * Этот браслет имеет очень маленькие золотые и серебряные отражающие стеклянные бусины. Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk . с полосатыми зелеными зубчатыми стеклянными бусинами rondelle, _______________________________________________________________, вы можете связаться с нами, если вам нужна дополнительная информация о, это идеально подходит для подарков на День матери. ________________________________________________, * Интерьер выполнен из белого шелкового материала с темно-синей бархатной подкладкой.Этот подарочный набор включает в себя (4) аппликации на обратной стороне. но вы также можете поставить их в рамку, чтобы разместить их на полках или на стене. *** ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: мы НЕ МОЖЕМ и НЕ гарантируем, что винтажные предметы, перечисленные в магазине, принадлежали и использовались ТОЛЬКО некурящими. Мы разработали несколько совершенно уникальных пригласительных наборов из цельного дерева, которые можно настроить для любой команды или вообще без команды. матросский воротник, украшенный элегантной ручной вышивкой, и юбка, отороченная хлопковым кружевом. -Каждое изделие изготавливается вручную исключительно для вас с более чем 350 настоящими кристаллами по всей длине штанин.украсят и придадут европейский шик вашему образу. Просто нажмите на секцию цепи ПРЯМОУГОЛЬНИК справа, и все окисленные и полированные цепи, сделанные из прямоугольных звеньев, будут найдены там. Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk . ♥ Прочный, но легкий алюминий Чтобы заказать свой, ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~, * Все изображения сделаны мной, Арт-галерея Ткани Fusion-Sparkler Коллекция. (имеется в виду имя каждого гостя, пришедшего на вечеринку) ДА.сладкий сувенир и украшение на Хэллоуин, дизайн бывает разных цветов; ваш выбор может быть включен в описание. Babygrows производятся в соответствии с этическими нормами и принципами устойчивого развития. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: цена этого листинга указана ТОЛЬКО за редактируемую ссылку на шаблон. Снимите ошейник с собаки, затем отрегулируйте ремни на липучке. От производителя Компания основана 13 лет назад и имеет более чем 0-летний опыт работы в отрасли. и могут быть обрезаны для других размеров. ЛЮБОЙ ВИД СПОРТА: тренируете ли вы подачу или просто бегаете. Формы для яичных тартов (шт. скорлупа). Модульная зимняя каска Gmax MD-04S W Electric Shield Matte Blk с расслабленной посадкой и бедром и естественной линией талии. ★【Долговечное качество:】 Все хомуты, включая ленту, док-станция позволяет хранить на доске.

Gmax MD-04S Modular Snow Helmet W Electric Shield Matte Blk

Gmax MD-04S Модульная зимняя каска W Электрическая защита, матовая, черная Gmax MD-04S Модульная снежная каска W Электрическая защита, матовая, MD-04S Модульная снежная каска W Электрощит, матовая Черный Gmax.

Whirlpool — WED5000DW — Электрическая сушилка с вертикальной загрузкой объемом 7,0 куб. футов и Wrinkle Shield™ Plus-WED5000DW

Сенсорная система сушки AccuDry™
  • Равномерно высушите загрузку в первый раз с помощью сенсорной системы сушки AccuDry™. Он измеряет уровень влажности и температуры с помощью двух встроенных датчиков, чтобы помочь предотвратить пересушивание и автоматически останавливать цикл, когда загрузка высыхает.
Опция Wrinkle Shield™
  • Помогает предотвратить образование складок, продолжая переворачивать загрузку каждые 5 минут после завершения цикла. Либо укажите, как долго функция переворачивает груз, либо легко откройте дверь, чтобы положить конец этому.
Дверца корзины
  • Легко перемещайте одежду из стиральной машины в сушильную с помощью дверцы корзины.Эта функция также отлично подходит, когда пришло время сортировать и складывать белье.
7,0 Cu. футов Вместимость
  • С 7,0 куб. футов, достаточно места, чтобы легко справляться с большими загрузками, которые вы постирали в соответствующей стиральной машине с вертикальной загрузкой.
Регулируемый сигнал окончания цикла
  • Не оставляйте вещи в сушилке с регулируемым сигналом окончания цикла. Благодаря полезному тону вы узнаете, когда ваш цикл сушки закончен. Вы даже можете отрегулировать громкость, если хотите, или полностью отключить ее.
Внутренняя подсветка барабана
  • Внутреннее освещение барабана облегчает загрузку и разгрузку, позволяя лучше видеть внутреннюю часть сушилки.
Разработан, спроектирован и собран в США
  • Эти осушители изготовлены компанией American Pride и спроектированы, спроектированы и собраны в США.ЮАР
Дополнительные отношения
Дополнительные отношения Да
Сертификаты|Соответствует требованиям ADA
Сертификаты|Соответствует требованиям ADA
Сертификаты|Energy Star® Qualified
Сертификаты|Квалификация Energy Star®
Сертификаты|Опора 65
Сертификаты|Опора 65 Стандартный
Сертификаты|UL
Сертификаты|UL Да
Органы управления|Автоматические регуляторы температуры
Органы управления|Автоматические регуляторы температуры Да
Элементы управления|Место управления
Элементы управления|Место управления Задняя панель
Органы управления|Тип управления
Органы управления|Тип управления Электронный
Элементы управления|Тип электронного дисплея
Элементы управления|Электронный дисплей Тип
Органы управления|Сигнал окончания цикла
Органы управления|Сигнал окончания цикла Да
Органы управления|Индикаторы состояния обратной связи
Органы управления|Индикаторы состояния обратной связи
Циклы|Выбор циклов сушки
Циклы|Выбор циклов сушки Деликатное белье, Предпочтение энергии, Джинсы, Менее сухая, Сушка по времени 20, Сушка по времени 30, Сушка по времени 40, Сушка по времени 50, Сушка по времени 60, Сушка по времени 70, Очень сухая
Циклы|Количество циклов сушки
Циклы|Количество циклов сушки 11
Описание|Тип топлива
Описание|Тип топлива Электрический
Детали|Материал барабана
Детали|Материал барабана Порошковое покрытие
Детали|Сушка
Детали|Сушка для белья
Подробнее|Эко-монитор/Монитор эффективности
Детали|Монитор Eco/Монитор эффективности
Детали|Внутреннее освещение
Детали|Внутреннее освещение Да
Детали|Расположение экрана для удаления ворсинок
Детали|Расположение экрана для удаления ворсинок Топ
Детали|Коммерческие компоненты Maytag
Детали|Коммерческие компоненты Maytag
Детали|Четверные перегородки
Детали|Четверные перегородки
Детали|Y-образный соединитель парового шланга
Детали|Y-образный соединитель парового шланга
Размеры
Емкость (куб. фут) 7.00 дюймов
Глубина коробки 29 3/16 дюйма
Высота коробки 43 1/2 дюйма
Ширина коробки 30 11/16 дюйма
Глубина 28 1/4 дюйма
Высота 42 1/4 дюйма
Ширина 29 дюймов
Глубина с открытой дверью 90 градусов 41 3/4 дюйма
Вес брутто 120 дюймов
Высота до верха шкафа 35 3/4 дюйма
Максимальная высота 43 7/8 дюйма
Минимальная высота 43 3/8 дюйма
Вес нетто 109. 0 дюймов
Размеры|Емкость (фут3, куб. фут)
Размеры|Емкость (фут3, куб. фут) 7,00
Размеры|Глубина с открытой дверцей 90 градусов (дюймы, дюймы)
Размеры|Глубина с открытой дверцей 90 градусов (дюймы, дюймы) 41 3/4
Размеры|Глубина (дюймы)
Размеры|Глубина (дюймы) 28 1/4
Размеры|Вес брутто (фунты, фунты)
Размеры|Вес брутто (фунты, фунты) 120
Размеры|Высота до верха шкафа (дюймы, дюймы)
Размеры|Высота до верха шкафа (дюймы, дюймы) 35 3/4
Размеры|Высота (дюймы)
Размеры|Высота (дюймы) 43 3/8
Размеры|Максимальная высота (дюймы, дюймы)
Размеры|Максимальная высота (дюймы, дюймы) 43 7/8
Размеры|Минимальная высота (дюймы, дюймы)
Размеры|Минимальная высота (дюймы, дюймы) 43 3/8
Размеры|Вес нетто (фунты)
Размеры|Вес нетто (фунты, фунты) 109
Размеры|Ширина (дюймы)
Размеры|Ширина (дюймы) 29
Выбор температуры осушителя
Выбор температуры осушителя Высокий, Низкий, Очень низкий, Средний, Только воздух
Электрика|Ампер
Электрика|Ампер 30
Электричество|Гц
Электрика|Гц 60
Электрика|Вольт
Электрика|Вольт 240
EndecaProps|ProductOutletCategories
EndecaProps|ProductOutletCategories Прачечная
Внешний вид|Открытие двери
Внешний вид|Дверной проем Корзина
Внешний вид|Модель двери
Внешний вид|Модель двери Корзина
Внешний вид|Двусторонняя дверь
Внешний вид|Двусторонняя дверь
Внешний вид|Окна
Внешний вид|Окно
Особенности|Автоматическое управление сушкой
Особенности|Автоматическое управление сушкой Да
Особенности|Оставшееся время цикла
Особенности|Оставшееся время цикла
Особенности|EcoBoost™/Energy Saver
Характеристики|EcoBoost™/Energy Saver
Характеристики|Индикатор ворсового фильтра
Особенности|Индикатор ворсового фильтра
Особенности|Датчик влажности
Особенности|Датчик влажности Да
Особенности|Варианты подставки
Особенности|Варианты подставки
Особенности|Вторичный фильтр для ворса
Характеристики|Вторичный ворсовый фильтр
Особенности|Звуковой пакет
Особенности|Звуковой пакет
Особенности|Штабелируемый
Особенности|Штабелируемый
Код ГПХ
Код ГПХ 10003692
Доставка на дом
Доставка на дом Да
Рекомендации по установке|Плоская задняя часть
Рекомендации по установке|Плоская задняя часть
Рекомендации по установке|Длинный вентиляционный канал
Рекомендации по установке|Длинный вентиляционный канал
Рекомендации по установке|Максимальная длина вентиляционного отверстия (фут. )
Рекомендации по установке|Максимальная длина вентиляционного отверстия (футы) 64
Рекомендации по установке|Направление вентиляции
Рекомендации по установке|Направление вентиляции Только сзади
Рекомендации по установке|Без вентиляции
Рекомендации по установке|Без вентиляции нет данных
IsBaseUnit
isBaseUnit правда
ИсКонсумерЮнит
isConsumerUnit правда
ИсдиспатчЮнит
ИсдиспатчЮнит .
ИсИнвойсеЮнит
ИсИнвоицеЮнит правда
Изордераблеюнит
Изордераблеюнит правда
Модификаторы|Количество уровней сухости
Модификаторы|Количество уровней сухости 3
Модификаторы|Выбор уровней сушки
Модификаторы|Выбор уровней сушки Предпочтительная энергия, меньше, очень сухая
Количество температур
Количество температур 5
Опции|Выбор опций осушителя
Опции|Выбор опций осушителя Dry Temp, сигнал окончания цикла, Wrinkle Shield™
Тип продукта
Тип продукта ЕА
Уточнения|Осушитель WHR
Уточнения|Сушка WHR Технология сушки датчиков AccuDry™
Утонченность|Стиль
Утонченность|Стиль Сушилки

Расширенная гарантия может сэкономить вам сотни, а иногда и тысячи долларов на неожиданном ремонте. Вы можете связаться с нами или посетить наш магазин для получения дополнительной информации.

Позвольте нашей команде организовать профессиональную доставку и установку вашей новой покупки. Могут применяться некоторые ограничения.

Предупреждение о предложении 65 для жителей Калифорнии

Влияние экранированных кабелей на электромобили

Примечание по применению от Dewesoft Power Group

Анализ электромобилей в реальных условиях вождения — это будущее тестирования электромобилей.Инновационное измерительное решение от Dewesoft позволяет проводить весь анализ во время тестовых измерений в реальных условиях, а также при постобработке всей электрической системы автомобиля.

При проведении испытаний в реальных условиях возникают некоторые проблемы, например влияние экранированных кабелей на результаты измерений. Эти влияния были измерены и проанализированы, и результаты будут представлены в этой статье.

Стандартизированные ездовые циклы, такие как:

  • NEDC — новый европейский ездовой цикл,
  • WLTP — Согласованная во всем мире процедура испытаний легковых автомобилей,
  • WMTC — Всемирный цикл испытаний мотоциклов,
  • и т.д.

не подходят для измерения реального энергопотребления электромобилей. Эти тесты ориентированы исключительно на стендовые испытания, и такие испытания не учитывают все аспекты, влияющие на энергопотребление электромобиля.

Измерение электромобилей в условиях реального вождения становится все более и более популярным, главным образом потому, что смоделированные ездовые циклы на испытательном стенде не могут предоставить интегральные данные, полученные в результате испытания в реальном вождении.

Тем не менее, для проведения испытаний в реальных условиях требуется мобильная и мощная измерительная система , а установка различных датчиков для измерения напряжения и тока может оказаться сложной задачей для инженера-испытателя. Получить доступ к напряжению батареи — непростая задача, так как оно все еще должно быть защищено после установки датчиков, поскольку присутствует напряжение от 1 кВ вверх.

Измерение тока также представляет собой проблему из-за экранирования кабелей высокого напряжения, экранирование кабелей двигателя и аккумуляторной батареи оказывает большое влияние на результаты измерений.

Поэтому компания Dewesoft решила измерить и оценить влияние этих экранированных кабелей на результаты измерений.Экранирование кабеля используется для предотвращения электромагнитных помех (EMI).

Реальный привод и стендовые испытания

Было проведено десять отдельных испытаний в реальных условиях вождения для проверки использования данных шины CAN для измерения мощности и энергопотребления на электрическом автомобиле VW Golf.

Эти измерения были выполнены с целью оценки влияния высоковольтных экранов кабеля двигателя и аккумулятора на результаты измерений. Испытание в реальном вождении проводилось на 4 отдельных маршрутах: город, шоссе, сухопутная дорога и их комбинация.Кроме того, были проведены испытания на испытательном стенде.

Самый простой способ провести анализ мощности и энергопотребления электромобиля — это считать данные прямо из сигнала шины CAN автомобиля, поскольку он легко доступен на автомобиле. Но есть несколько причин, по которым эти данные не следует использовать для анализа энергопотребления электромобиля.

Во-первых, нельзя использовать встроенные датчики самого автомобиля. Кроме того, данные, измеряемые внутренними датчиками, обычно измеряются с очень низкой частотой дискретизации (ок.10 Гц) и не синхронизируется.

Наши измерения показывают, что данные, получаемые непосредственно из сигнала шины CAN, неточно отражают фактические значения тока и напряжения. Ссылаясь на рисунок 1 и рисунок 2, были измерены ток и напряжение батареи соответственно. Зеленая линия на графике была измерена с частотой дискретизации 1 Мвыб/с с помощью анализатора мощности Dewesoft, а черная линия на графике — это данные, взятые непосредственно с шины CAN автомобиля.


Рис. 1. Измерение тока аккумуляторной батареи: Dewesoft Power Analyzer с частотой дискретизации 1 Мвыб/с (зеленый) и данными шины CAN автомобиля, записанными прибл. 10 выб/с (черный).

Глядя на эти рисунки, становится ясно, что данные, записанные по шине CAN автомобиля, демонстрируют значительные отклонения по сравнению с данными Dewesoft, в основном из-за низкой частоты дискретизации, с которой данные собираются по шине CAN. В текущем измерении на рисунке 1 можно увидеть основные изменения, особенно там, где происходят быстрые положительные и отрицательные изменения сигнала.


Рис. 2: Измерение напряжения аккумуляторной батареи: Dewesoft Power Analyzer с частотой дискретизации 1 Мвыб/с (зеленый) и данными шины CAN автомобиля, записанными прибл. 10 выб/с (черный).

Измерение напряжения на Рисунке 2 показывает, что сигнал шины CAN следует за фактическим сигналом Dewesoft, но между двумя сигналами явно видны расхождения. Более высокая частота дискретизации обеспечивает более плавную кривизну и позволяет анализировать небольшие отклонения в сигнале.

При анализе этих сигналов и оценке энергетического баланса при ездовых испытаниях становится очевидным наличие отклонений.Отклонения в последовательностях данных могут достигать 15 %. Эти результаты задают вопрос, можно ли считать анализ потока энергии гибридных и электрических транспортных средств убедительным и верным, если не используется высокоточное измерительное оборудование? Ответ отрицательный, так как данные слишком неточны для такого анализа.

Для достижения наивысшей степени точности необходимо, чтобы измерения проводились на профессиональном оборудовании. Это гарантирует, что анализ потока энергии как в гибридных, так и в аккумуляторных электромобилях имеет высочайшее качество, а данные дают значимый результат.Если это не так, полученные данные могут иметь отклонения, которые исказят результаты измерения, даже во время более коротких испытаний в реальных условиях.

Анализатор мощности/система сбора данных

Для этих испытаний был выбран анализатор мощности R2DB от Dewesoft. Этот анализатор мощности может иметь до 16 аналоговых входных каналов для напряжения и тока, а также другие типы входных каналов, такие как термопара, вибрация, шина CAN и т. д.

Кроме того, были добавлены данные GPS и видео, так как они предоставляют ценную информацию для анализа реальных тестов вождения.


Рис. 3. Измерительные клещи, установленные на испытуемом автомобиле (слева), и измерительная система R2DB Power Analyzer (справа).

Измерения проводились с частотой дискретизации 1 Мвыб/с, чтобы также включить высокочастотные компоненты измеренных сигналов.

Напряжение измерялось непосредственно на изолированных усилителях высокого напряжения , которые имеют класс защиты CAT III 600 В и CAT II 1000 В .

Токи измерялись с помощью преобразователей тока на основе эффекта Холла и технологии нулевого потока . Эти преобразователи были выбраны из-за их широкой полосы пропускания, высокой точности и низкой фазовой ошибки.

Для разных измерений — стендовых и реальных — использовались одни и те же датчики. В таблице ниже показаны настройки измерения и используемые преобразователи.

Описание Настройка
Частота дискретизации 1 Мвыб/с
Разрешение 6 бит
Датчики тока Реальные испытания привода:
Токовые клещи DS-CLAMP-500DCS
Точность 0.3 %, полоса 200 кГц (измерительная цепочка)

Стендовые испытания:
Преобразователь тока MCTS-1000
Погрешность 0,03 %, полоса 500 кГц (измерительная цепочка)

Таблица 1: Настройки измерений.

Измерительная система Dewesoft объединяет функции нескольких измерительных приборов в одном устройстве. К ним относятся:

  • анализатор мощности,
  • прицел,
  • анализатор БПФ и
  • анализатор качества электроэнергии

делает измерительное решение Dewesoft мощным инструментом для этих типов измерений.

Рис. 4: Снимок экрана программного обеспечения для измерений DewesoftX.

Поскольку данные, передаваемые по шине CAN транспортного средства, не дают адекватных результатов для углубленного анализа энергопотребления транспортного средства , необходимо выполнить внешние измерения тока и напряжения, чтобы гарантировать, что анализируемые данные имеют наивысшее качество.

Чтобы определить разницу, которую экранирование создает во время измерений, были измерены токи батареи, двигателя и вспомогательной нагрузки с экранированием кабеля и без него.

Из-за высокой частоты коммутации инверторов возможны токи утечки через экран кабеля, что может отрицательно сказаться на силовой электронике. Токи утечки также могут иметь негативное влияние на накопление энергии в автомобиле, поскольку они могут разряжать аккумуляторную батарею. Мы решили более подробно изучить влияние экранированных и неэкранированных кабелей на измерения.

Влияние экранированных кабелей двигателя

На рис. 5 показана конфигурация измерения для определения влияния экранированных кабелей двигателя на результаты измерения от инвертора до электродвигателя.

Датчик тока 1 был установлен над неэкранированным кабелем, а датчик тока 2 – над экранированным кабелем.

Рис. 5: Конфигурация измерения для измерения с экранированием кабелей и без него.

При анализе полученных данных, как показано на рис. 6, сигнал измерения тока в экранированном кабеле двигателя был гладким (красная кривая) по сравнению с сигналом измерения тока в неэкранированном кабеле (бирюзовая кривая).Также имеется заметный фазовый сдвиг между двумя измеренными токами.


Рис. 6. Форма кривой измеренного тока с экраном (красный) и без экрана (бирюзовый).

Кроме того, сигнал тока, измеренный на экранированном кабеле двигателя, затухает на более высоких частотах, см. рис. 7, где сравниваются два спектра БПФ. Затухание сигнала экраном начинается на частотах выше 1 кГц. В дополнение к демпфированию на экранированном кабеле двигателя также заметна постоянная составляющая.


Рис. 7: Спектры БПФ измеренных токовых сигналов
Вверху: экранированный кабель (красный)
Внизу: неэкранированный кабель (бирюзовый).

Фазовый сдвиг также зависит от частоты, как показано на рис. 8, показывающем частоту и фазовый сдвиг между сигналами экранированного и неэкранированного кабелей.


Рис. 8: Фазовый сдвиг между экранированным и неэкранированным кабелем (зеленый) и частота (красный).

Затухание, наблюдаемое в спектре БПФ, и частотно-зависимый фазовый сдвиг относятся к низкочастотному поведению, когда кабель экранирован.

Влияние экранированных аккумуляторных кабелей

Экранирование влияет не только на кабели двигателя, это явление также можно наблюдать при измерении кабелей батареи. На рис. 9 показана конфигурация измерения, которая использовалась для оценки влияния экранирования на кабели батареи.


Рис. 9. Конфигурация измерения для оценки экранированного и неэкранированного аккумуляторного кабеля по результатам измерения .

Характерный пример влияния экранированного кабеля аккумуляторной батареи показан на рис. 10, где измерялся ток через Вспомогательный (PTC) во время запуска электромобиля.На начальном этапе было измерено, что экранирующие токи в 5 раз выше по сравнению с неэкранированными кабелями.


Рис. 10: Измерение тока экранированного кабеля (бирюзовый) и неэкранированного кабеля (зеленый). В положении контрольной линии (черная) было рассчитано отклонение 35%.

Влияние экранирования на измерение кабелей аккумуляторной батареи показано на рис. 11.

Зеленый сигнал показывает измерение, выполненное с неэкранированным кабелем, в то время как красный и синий сигналы представляют измерения плюсовой клеммы и минусовой клеммы с экранированием соответственно.Ошибка 1,5 % при 340 А была измерена в обоих направлениях. Это дает общую ошибку 3 % между полюсами батареи. Ошибка вызывает дополнительные отклонения при расчете энергии при тестировании в реальных условиях.


Рисунок 11: Влияние экранированных и неэкранированных аккумуляторных кабелей. Зеленый: измерение неэкранированного кабеля, синий: измерение на отрицательной клемме батареи, красный: измерение на клемме батареи плюс.

Как упоминалось ранее, экранированные кабели имеют тенденцию гасить сигнал на более высоких частотах, а токи выше, когда кабели экранированы.Эти емкостные утечки имеют низкочастотные характеристики и могут существенно повлиять на результаты измерений и, как следствие, на достоверность общего анализа.

На рис. 12 показан спектр БПФ сигналов плюсовой и минусовой клемм, включая основную частоту двигателя, включая гармонические кратные основной частоты, и частоту коммутации инвертора.


Рис. 12: БПФ-анализ сигналов тока батареи с основной частотой (1), гармоническим кратным основной частоты (2) и частотой коммутации инвертора (3).

Заключение

Эти тесты были проведены для выяснения некоторых основных проблем, с которыми сталкиваются при измерении энергопотребления электрических и гибридных транспортных средств.

Результаты также показывают, что считывания данных непосредственно из шины CAN автомобиля недостаточно для точного определения энергопотребления. Для получения лучших результатов следует использовать анализатор мощности , так как он дает лучшие результаты измерения для более точного анализа.

Это решение сопряжено со своими трудностями, поскольку токи необходимо измерять с помощью преобразователей тока, а для этого необходимо снять экраны.

Добавить комментарий

Ваш адрес email не будет опубликован.
