Отличия саморезов и шурупов
ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.
Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:
- принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
-
использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.
В результате существенно расширились функциональные возможности этих изделий:
- стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
- расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.
Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.
Основные конструктивные элементы шурупов или саморезов это:
- головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
- шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
- стержень с резьбой;
-
конец.
Основные типы головок саморезов и шурупов
Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:
- шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
- полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
- цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
- потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
- потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
- полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;

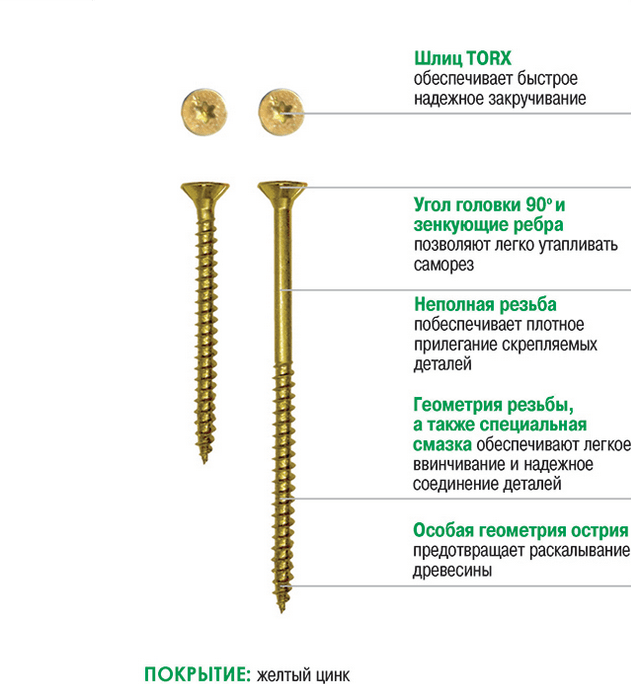

- потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т. к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;- плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
- в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
- в виде стержня с метрической резьбой, выступающим за плоскость установки.
Основные типы шлицов саморезов
Существуют следующие типы шлицов саморезов:
- прямой, наиболее традиционен, но в последнее время применяется все реже;
- крестообразный Ph или H (Рhillips) вытеснил прямой шлиц и значительно ускорил процесс завинчивания;
- крестообразный Pz или Z (Рozidrive) благодаря меньшему углу при вершине и усовершенствованной форме внутреннего углубления способен передать больший крутящий момент без срыва инструмента;
- звездообразный Torx допускает еще большие усилия, но менее удобен из-за сложной формы инструмента;
- внутренний шестигранник, употребляется ограниченно, в частности при сборке мебели на стяжках (т. н. «Confirmat»).
н. «Confirmat»).
Основные размеры шлицов саморезов Phillips, Pozidrive, TORX
Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:
- шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
- шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
- шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.
Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.
Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)
Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита.
В противном случае возможен быстрый износ или даже разрушение элементов привода.
Основные типы резьбы саморезов
В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:
- диаметр;
- шаг;
- количество заходов.
Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.
Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.
Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п
Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).
В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.
Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.
Основные типы концов саморезов
В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.
У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.
У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.
Для повышения самонарезающих свойств применяются специальные конструкции конца.
Наиболее эффективны в этом плане саморезы с буром (сверлоконечные).
Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.
Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.
Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.
Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе.
Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.

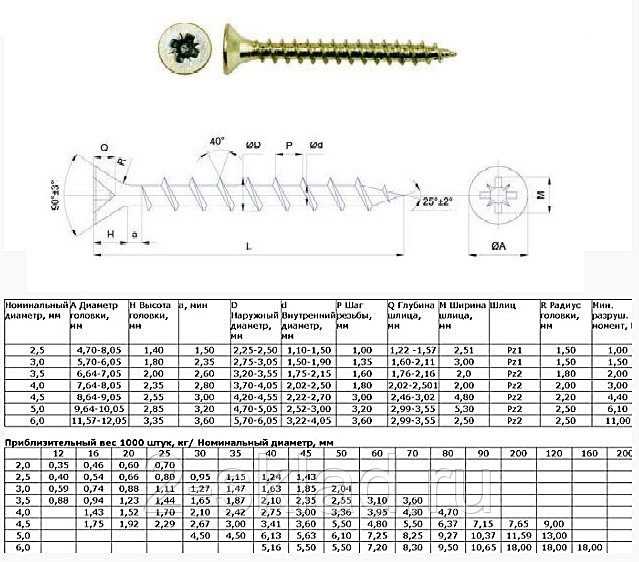

Размеры саморезов и шурупов

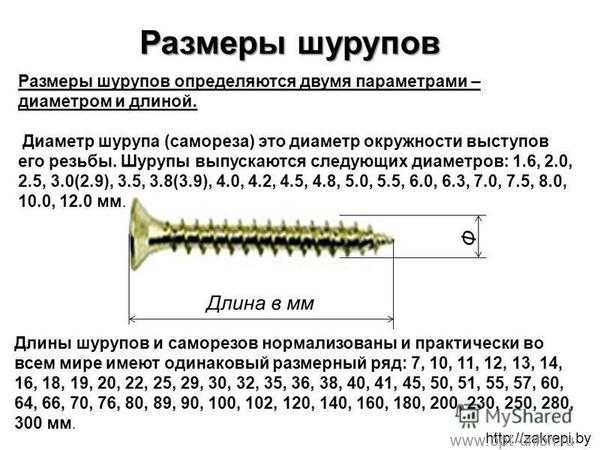

Основными для шурупов и саморезов являются два размера: диаметр и длина.
За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.
Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия.
Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.
Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.
Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей.
Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.
Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.
Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.
Понравился материал?
comments powered by HyperCommentsРазмеры и вес саморезов
Саморезы очень разнообразны по своим размерам и конструктивным особенностям. Если Вам нужен определенный размер, Вы всегда можете взять образец с собой и подобрать нужный саморез.
Когда такое невозможно, стоит разобраться в существующих стандартах.
Как определяется размер для саморезов?
Характеризуется размер двумя параметрам – длиной и диаметром.
Есть стандартизированная линейка длины саморезов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
Диаметр крепежа визуально можно определить по диаметру окружности выступов его резьбы.
Самый широкий спектр применения имеют универсальные саморезы. Они имеют такие стандартные диаметры и обозначения, как 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм.

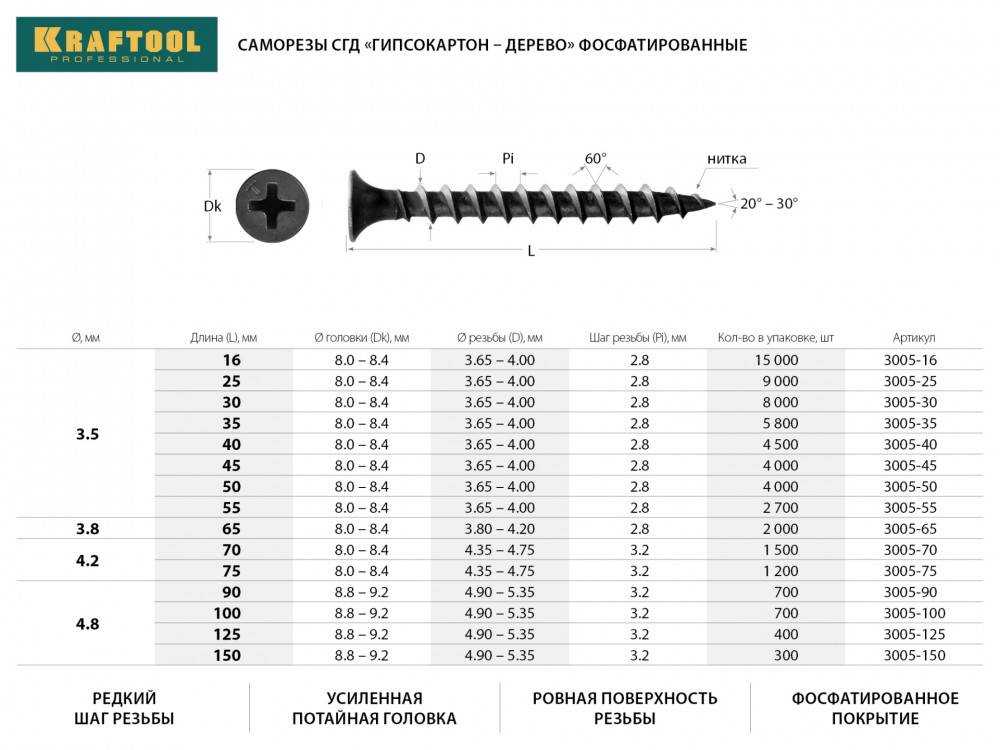

Саморез Гипсокартон-Дерево (по дереву)
Саморезы по дереву черные и оцинкованные рекомендуются для потайного крепления гипсокартонных плит к деревянной или пластиковой основе. Купить оптом саморезы по дереву можно в разных упаковках и фасовках. Выберите необходимую Вам позицию с помощью фильтра параметров: размер крепежа и вид упаковки.
Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / черные по дереву / крупная резьба
Показать все…
Открыть калькулятор веса
Саморез Гипсокартон-Дерево желтый цинк
Саморезы ГД — крепеж оптимальный по цене-качеству для скрепления листов гипсокартона к деревянному настилу. Саморезы ГД также можно применять для соединения легких конструкций к деревянному основанию. Цена за одно изделие продиктована низкой стоимостью сырья, из которого производят саморезы.
Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / желтые по дереву / крупная резьба
Показать все…
Саморез Гипсокартон-Металл (по металлу)
Саморезы гипсокартон-металл ГМ применяют для крепления гипсокартонных плит к металлическим каркасам. Купить саморезы по металлу нужного вам размера можно переключая различные варианты свойств в специальной форме.
Маркировка/Обозначение крепежа: ШСГМ / ГМ / шуруп по металлу / мелкая резьба / оксидированные черные по металлу / саморез по металлу
Показать все…
Открыть калькулятор веса
Саморез Металл-Металл с прессшайбой
Саморезы с прессшайбой острые используют для крепления тонколистовых элементов. Чаще это фиксация металл профилей до 0,9 мм к деревянным каркасам.
Саморезы ПШ относятся к типу крепежа, который продается в больших объемах, поэтому на сайте представлена широкая размерная линейка в нескольких видах упаковок. Купить саморезы с прессшайбой оптом можно в коробах по 2-10 тыс.шт изделий, больших и средних пластиковых контейнерах и подвесах по 5-22 самореза. Все упаковки имеют свою кратность заказа.
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / саморез МЦП
Показать все…
Открыть калькулятор веса
Саморез Металл-Металл с прессшайбой сверло
Саморезы металл-металл с прессшайбой сверло предназначены для монтажа элементов из тонколистовой стали толщиной до 2 мм без предварительного сверления.
Саморезы с прессшайбой сверло продаются в размерах от 4,2х13 до 4,2х75 и следующих упаковках: пром короб, прозрачные пластиковые контейнеры крупной и средней фасовки и подвесы для штучной продажи метизов.
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / с буром / саморез МЦСП
Показать все…
Открыть калькулятор веса
Саморез кровельный
Саморезы кровельные предназначены для крепления тонколистовых металлических материалов к деревянным обрешеткам или металлическим каркасам. Комплектация шайбы идет с резиновой прокладкой EPDM. Саморезы кровельные продаются в широком ассортименте оптом и в розницу. Вы можете подобрать размер, цвет окрашивания головки и вид фасовки по своим требованиям.
Показать все…
Открыть калькулятор веса
Саморез ПШ окрашенный
Саморезы с прессшайбой окрашенные применяют для монтажа тонколистовых элементов к деревянным конструкциям.
Тарельчатые головки готовых оцинкованных изделий окрашивают в цвета каталога RAL, которые также применяют при нанесении цвета на профлисты из металла.
Палитра для металлопрофилей ограничена согласно принятому в строительстве перечню. Основными являются RAL 3005 (красное вино), RAL 6005 (зеленый мох), RAL 8017 (шоколад) и RAL 5005 (ярко-синий). В ГОСКРЕП Вы можете купить саморезы с прессшайбой: Вам на выбор будет представлено 66 вариантов цвета.
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба
Саморез ПШ сверло окрашенный
Саморезы с прессшайбой сверло окрашенные применяют для скрепления конструкций из листового железа толщиной до 2 мм к деревянной поверхности: облицовка фасадов сооружений профнастилом, монтаж кровли, установка ограждений.
Применение окрашенного металломатериала влечет за собой использование крепежных изделий, которые или после установки окрашивают в аналогичных цвет, или изначально приобретают в соответствии с основным цветом.
Саморез для сэндвич-панелей
Саморезы для сэндвич панелей имеют прямое назначение, исходящие из наименования крепежа: крепление сэндвич панелей к металлическим несущим конструкциям. Чаще это стеновые сэндвич панели.
Купить саморезы для сендвичных панелей можно оптом и в розницу в коробах по 350-800 штук и в прозрачном полиэтиленовом пакете фасовкой по 50 изделий — практичная упаковка для строителей во время монтажа. Для магазинов по продаже строительного крепежа предлагается саморез для сэндвич панелей со штрихкодом на этикетке на каждом изделии — для быстрого учета и продаж розничным покупателям.
Маркировка/Обозначение крепежа: SSP-C / для сэндвич-панелей
Открыть калькулятор веса
Саморез для ГВЛ
Саморезы двузаходные покупают для крепления гипсоволокнистых или стекломагниевых плит (ГВЛ и СМЛ) к металлическим профилям толщиной до 0,9 мм или соединения плит к деревянной обрешетке без предварительного сверления.
Саморезы для ГВЛ выпускают с одним диаметром стержня с резьбой 3,9 мм в нескольких длинах от 19 до 45 мм.
Купить саморезы ГВЛ можно в пром упаковке короб, в крупных контейнерах, расфасованных по 1кг, в средних контейнерах по 80-300 шт зависимости от длины самореза и штучно в пакетиках для метизов.
Маркировка/Обозначение крепежа: ГВЛ / ШС ГВЛ
Открыть калькулятор веса
Саморез оконный сверло
Саморезы оконные со сверлом в белом и желтом цинке разработаны и производят для монтажа армирующего профиля к ПВХ окнам и для установки фурнитуры к окнам из ПВХ.
В продаже саморезы оконные сверло диаметром резьбы 3,9 мм. Длина крепежа от 13 мм до 38 мм. Купить саморезы оконные потом и в розницу можно в следующих упаковках: короб фасовкой 10-25 тыс.шт, средние прозрачные пластиковые контейнеры фасовкой от 350 до 500 штук изделий и подвесы по 40 саморезов.
Маркировка/Обозначение крепежа: WS-SP/WS-SD / саморез для оконных рам / сверло
Открыть калькулятор веса
Саморез Металл-Металл Клоп
Саморезы металл-металл размерами 3,5х9,5 и 3,5х11 называют клопами или семечками.
Производят их с покрытием фосфат и цинк, чёрного и серебристого цвета соответственно. Крепеж рекомендуется для крепления листового металла к металлическим каркасам, при установке подвесных потолков, оконных рам.
Купить саморезы клопы по металлу можно в пром упаковке по 20 тыс шт или 1000 шт в коробе, в пластиковых контейнерах среднего размера по 1000 шт и 400 шт
Маркировка/Обозначение крепежа: ШСММ / ММ / острые / оцинкованные / черный / фосфатированный / клоп / семечки
Открыть калькулятор веса
ТОП товаров из нашего каталога
Саморезы
Саморез Гипсокартон-Дерево (по дереву)
от 9.4 р.
за уп.
Подробнее
Саморезы
Саморез Гипсокартон-Металл (по металлу)
от 11.8 р.
за уп.
Подробнее
Саморезы
Саморез Металл-Металл с прессшайбой
от 12.
7 р.
за уп.
Подробнее
Саморезы
Саморез Металл-Металл с прессшайбой сверло
от 12.8 р.
за уп.
Подробнее
Саморезы
Саморез Металл-Металл Клоп
от 23.9 р.
за уп.
Подробнее
Саморезы
Саморез для ГВЛ
от 9.9 р.
за уп.
Подробнее
Саморезы
Саморез для сэндвич-панелей
от 11.4 р.
за уп.
Подробнее
Саморезы
Саморез оконный сверло
от 25.9 р.
за уп.
Подробнее
Саморезы
Саморез кровельный
от 10.1 р.
за уп.
Подробнее
Саморезы
Саморез ПШ окрашенный
от 26.8 р.
за уп.
Подробнее
Саморезы
Саморез Гипсокартон-Дерево желтый цинк
от 47.
3 р.
за уп.
Подробнее
Другие оцинкованные стандартные крепежи, которые производятся в странах Азии имеют такие диаметры: 3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Саморезы по бетону выпускаются только определенного диаметра — 7,5 мм.
Диаметры саморезов для работы с гипсокартонном: 3.5, 3.8, 4.2, 4.8 мм.
Размеры саморезов самые разнообразные, но сделаны по одному реестру, имеют единый стандартизированный ряд и обозначения почти во всех странах мира: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.
Выбирая крепежные элементы, необходимо учитывать несколько условий его применения:
- размер самореза определяется нагрузкой, которую нужно выдерживать
- в зависимости от строительного материала (бетон, металл, гипсокартон), в который ввинчивается саморез
Саморезы Таблица размеров
Вы можете найти много типов винтов для различных задач.
В то время как многие, такие как шурупы по дереву, требуют направляющих отверстий в более толстых материалах, другие для листовых или более тонких материалов значительно отличаются. Саморезы — фантастическое дополнение, так как они не так сильно зависят от такого размера направляющего отверстия.
Некоторые саморезы также являются саморезами, сочетающими в себе действие, подобное сверлению, и установку крепежа за одно действие. Хотя вы используете те же принципы, что и с другими винтами, они создают свои собственные отверстия с крупной резьбой.
Используя мягкие материалы, они могут даже проткнуть их своим острым концом, чтобы полностью избежать сверления. Однако при использовании на кровле или листовом металле добавление небольшого размера отверстия значительно упрощает установку. (Прочитайте таблицу размеров винтов Tek)
Поиск подходящих винтов может быть сложным, поэтому вы можете использовать нашу таблицу размеров самонарезающих винтов в нашем руководстве.
К концу вы будете знать достаточно, чтобы быстро найти правильный размер винта для всех ваших применений крепления.
Какой размер у самореза #10?
Перед использованием большинства винтов необходимо просверлить направляющее отверстие.
В то время как самонарезающие винты могут просверливать собственное отверстие, для начала работы с другими типами резьбонарезания, нарезания резьбы, придания формы резьбе и накатывания резьбы требуется помощь.
Чтобы обеспечить возможность ввинчивания в материал, винты с тупой головкой, такие как резьбонарезные винты типа B, резьбонарезные винты типа F и винты для накатывания резьбы для пластмасс и металлов, должны иметь правильный размер.
Если диаметр направляющего отверстия не соответствует размеру, даже винты с острым концом, такие как саморезы типа A или типа AB, могут раздробить дерево или погнуть металл при закручивании.
Саморезы типа AB
| Размер винта | Число резьб на дюйм | Рекомендуемый диаметр отверстия | Размер сверла |
|---|---|---|---|
| #2 | 32 | 0,0760″ | #48 |
| #3 | 28 | 0,0810″ | #46 |
| #4 | 24 | 0,0860″ | #44 |
| #5 | 20 | 0,1065″ | #36 |
| #6 | 20 | 0,1160 дюйма | #32 |
| #7 | 19 | 0,1285″ | #30 |
| #8 | 18 | 0,1360 дюйма | #29 |
| #10 | 16 | 0,1590″ | #21 |
| #12 | 24 | 0,1875″ | 3/16″ |
| 1/4″ | 14 | 0,2188″ | 7/32″ |
| 5/16″ | 12 | 0,2720″ | I |
| 3/8″ | 12 | 0,3281″ | 21/64″ |
Вот еще несколько моментов, которые следует учитывать при поиске подходящего самонарезающего крепежа.
Сверлильная канавка
Длина канавки определяет максимальную толщину металла, которую можно просверлить. Просверленный материал может выходить из отверстия благодаря канавкам сверла.
Стружка забьет канавку и остановит движение резания, если канавка сверла погрузится в материал. Кроме того, тепло от стружки сверла может привести к перегреву сверла и выходу его из строя, если это произойдет. (Считайте размеры метрических шестигранных ключей)
Длина наконечника
Область без резьбы между острием сверления и первой резьбой называется острием сверления.
Перед зацеплением резьбы эта длина должна быть достаточной для полного просверливания материала. Это связано с тем, что нити могут запутаться и разрушить застежку, если они зацепятся слишком рано.
Винт-крылья
При соединении дерева с металлом толщиной более 1/2″ необходимы крепежные детали с выступами. Крылья рассверливают отверстие с зазором, предотвращая преждевременное зацепление резьбы.
Если резьба зацепится слишком рано, закрепленный материал может отделиться от основного материала.
Крылья сломаются при ударе о металлический материал, позволив резьбе зацепиться. (Узнайте, как открутить заржавевший винт)
Саморезы и саморезы
Когда саморезы вкручиваются в пластик, дерево или металл, они нарезают собственную резьбу, в отличие от обычных шурупов. Накатывание резьбы и нарезание резьбы — два наиболее распространенных самореза.
Саморезы обычно используются для соединения двух кусков материала, когда вы можете получить доступ только к одной стороне материала. Однако вы можете использовать винт или болт, если обе стороны доступны.
Саморезы помогают разбирать и собирать предметы, так как они легко снимаются, а крепеж можно снова вставить.
Саморезы и саморезы
Саморезы легко спутать с саморезами. Это связано с тем, что саморезы не имеют встроенного сверла, а некоторые разновидности саморезов требуют сверления направляющего отверстия, прежде чем вставлять их в материал.
Носик тупой, а конец плоский.
Прежде чем можно будет вкручивать саморезы в материал с помощью отвертки, необходимо сделать пилотное отверстие диаметром несколько меньше диаметра шурупа.
Саморезы с заостренной головкой не требуют направляющего отверстия. Вместо этого саморез нарезает резьбу в материале по мере его ввинчивания, скрепляя его.
Саморезы обычно используются для соединения таких материалов, как дерево, пластик, металл и кирпичная кладка.
Резьбонарезной и резьбонарезной – это два типа саморезов.
Резьбонарезной : Поскольку эти винты не имеют заостренного конца, перед их использованием необходимо просверлить направляющее отверстие. Пластмассовые материалы скрепляются резьбообразующими винтами.
Благодаря своей конструкции они часто более плотно удерживают материал. Однако следует соблюдать осторожность, поскольку чрезмерное затягивание большего винта может привести к растрескиванию соединяемых материалов из-за давления.
Нарезание резьбы : Хотя для этих винтов не требуется направляющее отверстие, его можно просверлить для облегчения крепления. Убедитесь, что направляющее отверстие меньше диаметра резьбонарезного винта.
Саморезы удаляют материал, а также создают проход для прохождения винта. Недостатком использования этого типа винтов является то, что при их снятии может быть сорвана резьба. Если у вас сорвана резьба, повторное крепление следует выполнять с помощью более крупного самонарезающего винта.
Какой размер у самореза № 6?
Здесь вы можете найти некоторые популярные типы саморезов.
Потайная или плоская головка
Поскольку головка шурупа располагается ниже поверхности окружающего материала, это позволяет получить ровную поверхность. Это позволяет получить плоскую поверхность и гладкий продукт.
Шестигранник или головка под торцевой ключ
В зависимости от формы используемого шуруповерта головка шурупа с меньшей вероятностью будет повреждена и деформирована при закручивании в материал.
Головка со стеклярусом
Винт со стеклярусом имеет вогнутую опорную поверхность и потайную головку с плоской вершиной. Форма головки стекляруса позволяет распределять нагрузку по значительно большей площади, чем у винта с плоской головкой.
Гипсокартон крепится к деревянным и металлическим стойкам с помощью шурупов со стеклянными головками.
Головка с пуговицами
Обычно используется в столярном деле. Благодаря куполообразной форме головка винта с меньшей вероятностью утонет в материале.
Фланцевая головка
Металл к металлу и пластик к пластику являются наиболее распространенными применениями. По сравнению с другими типами головок фланцевая головка позволяет применять более высокий зажимной момент.
Шестигранная головка
Подрядчики обычно используют эти винты с шестигранной головкой в тяжелых условиях, когда потайная головка не требуется.
С полукруглой головкой
Винты с полукруглой головкой имеют потайную головку и плоскую верхнюю поверхность.
Коническая головка винта не доходит до внешнего края головки винта, что позволяет плотно прилегать к дереву и другим более мягким материалам.
Плоская головка
Верхняя часть головки этого винта закруглена, а стороны вертикальны. Они выглядят как овальные или круглые винты. Они обычно используются в металлических или деревянных изделиях, требующих большого крутящего момента.
Блинчатая головка
Когда требуется широкая область зажима и беспрепятственная головка, используется эта головка винта. Благодаря большей площади зажима усилие распределяется по большей площади.
Квадратная головка
При ввинчивании шурупа в материал вероятность того, что сверло выскользнет (выскочит), меньше, чем у обычного винта Phillips.
Во избежание чрезмерной затяжки винта старайтесь не перетягивать его.
Головка фермы
Головка самонарезающего винта увеличена, имеет слегка закругленную вершину и большую площадь поверхности под головкой винта.
(Узнайте, как намагнитить отвертку)
Листовой металл и другие материалы с отверстиями большого диаметра подходят для винтов с полукруглой головкой. Однако вмешательство или удаление головы затруднено из-за ее низкого купола.
Саморезы типа А
| Размер винта | Число резьб на дюйм | Рекомендуемый диаметр отверстия | Размер сверла |
|---|---|---|---|
| #2 | 32 | 0,0760″ | #48 |
| #3 | 28 | 0,0810″ | #46 |
| #4 | 24 | 0,0860″ | #44 |
| № 5 | 20 | 0,1065 дюйма | № 36 |
| #6 | 18 | 0,1160″ | #32 |
| #7 | 16 | 0,1285 дюйма | #30 |
| #8 | 15 | 0,1360 дюйма | #29 |
| #10 | 12 | 0,1590″ | #21 |
| #12 | 11 | 0,1875″ | 3/16″ |
| #14 / 1/4″ | 10 | 0,2188″ | 7/32″ |
| 5/16″ | 9 | 0,2900″ | L |
| 3/8″ | 9 | 0,3438″ | 11/32″ |
Что означают цифры на саморезах?
Резьбонарезные винты типа F — Тип 1 Резьбонарезные винты — Тип 23 Резьбонарезные винты
| Размер винта — TPI | Рекомендуемый диаметр отверстия | Размер сверла |
|---|---|---|
| 2-56 | 0,0730″ | #49 |
| 3-48 | 0,0810 | #46 |
| 4-40 | 0,0960″ | #41 |
| 5-40 | 0,1010″ | #37 |
| 6-32 | 0,1200″ | #31 |
| 8-32 | 0,1470 дюйма | #26 |
| 10-24 | 0,1730 дюйма | #17 |
| 10-32 | 0,1770″ | #16 |
| 12-24 | 0,1990″ | #8 |
| 1/4-20 | 0,2280″ | #1 |
| 5/16-18 | 0,2900″ | Д |
| 3/8-16 | 0,3580″ | T |
| 1/2-13 | 0,4531″ | 29/64″ |
При использовании любой из них вы должны быть уверены, что у вас есть подходящие типы отверток, что определяется наконечником привода для определенного типа головки на выбранном вами винте.
Тем не менее, вы можете найти некоторые типы отверток, которые предназначены для конкретного применения.
Если вам нужны шурупы Tek для дерева, используйте кровельные шурупы Tek. Канавка на этих винтах крошечная, а отверстие, которое она просверливает, меньше, чем внешняя резьба. Такая форма позволяет винту надежно врезаться в материал.
Саморезы имеют ту же головку и привод, что и саморезы. Выберите тип винта в зависимости от материала и отделки.
Длина канавки определяет толщину металла, которую может использовать саморез. Канавка удаляет просверленный материал. Резка останавливается, если канавка забивается. Итак, чтобы потребовать толстые куски материала, вам понадобится саморез с канавкой. Сверло, скорее всего, перегреется и выйдет из строя, если вы проигнорируете забитую канавку.
Точка сверления — это часть винта без резьбы. При выборе длины шурупа учитывайте просверливаемый материал. Винт ломается, если резьба входит в зацепление до того, как длина острия сверла полностью пройдет через материал.
При соединении дерева толщиной более 0,5 дюйма с металлом используйте саморезы с крылышками. Крылья просверливают очистное отверстие, чтобы нити не зацеплялись слишком рано. Когда крылья касаются металла, они обрываются, позволяя нитям схватиться. Если нити зацепятся слишком рано, материалы разделятся. (См. Руководство по размерам крестовых отверток)
Саморезы так же уязвимы, как и сверла. Скорость и глубина реза влияют на производительность резания. Выберите подходящий размер винта для вашего применения, чтобы избежать плавления сверла или уменьшить вероятность поломки из-за чрезмерных оборотов или давления.
Винты меньшего диаметра могут выдерживать большие обороты, но требуют меньших усилий. Чем шире диаметр винта, тем ниже частота вращения, но выше усилие, что лучше для приложений с высоким крутящим моментом.
TR база знаний | Геометрия резьбы
База знаний TR | Геометрия резьбы — саморезы
Все размеры указаны в мм, если не указано иное.
Метрическая система
d1 — Внешний диаметр внутренней резьбы d2 — внутренний диаметр внутренней резьбы р — Шаг |
| Номинальный размер | Шаг | Главный диаметр | Малый диаметр | ||
|---|---|---|---|---|---|
| макс. | мин | макс. | мин | ||
| 2,2 | 0,8 | 2,24 | 2.1 | 1,63 | 1,52 |
| 2,9 | 1.1 | 2,9 | 2,76 | 2,18 | 2,08 |
| 3,5 | 1,3 | 3,53 | 3,35 | 2,64 | 2,51 |
| 3,9 | 1,4 | 3,91 | 3,73 | 2,92 | 2,77 |
4.
| |||||
