Сколько нужно микрофарад на 1 квт: Сколько надо микрофарад 1 квт. Как подобрать конденсатор для запуска электродвигателя? Как подключить трёхфазный двигатель к однофазной сети
Расчет конденсатора для трехфазного двигателя в однофазной сети

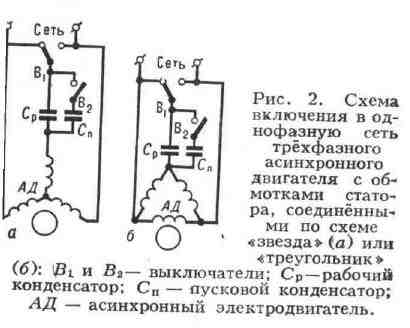

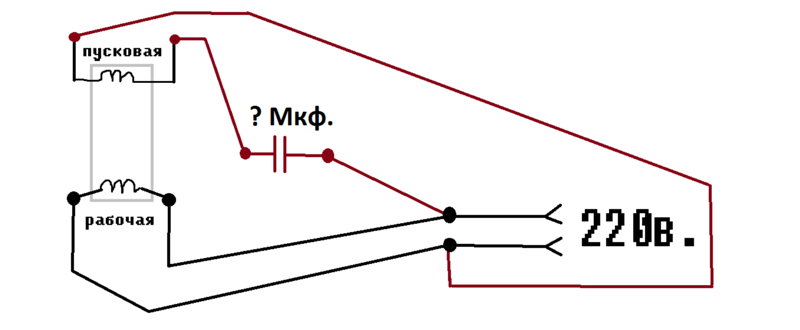

Для включения трехфазного электродвигателя (что такое электродвигатель ➠) в однофазную сеть обмотки статора могут быть соединены в звезду или треугольник.
Напряжение сети подводят к началам двух фаз. К началу третьей фазы и одному из зажимов сети присоединяют рабочий конденсатор 1 и отключаемый (пусковой) конденсатор 2, который необходим для увеличения пускового момента.
Пусковая емкость конденсаторов
Сп = Ср + Со,
где Ср — рабочая емкость,
Со — отключаемая емкость.
После пуска двигателя конденсатор 2 отключают.

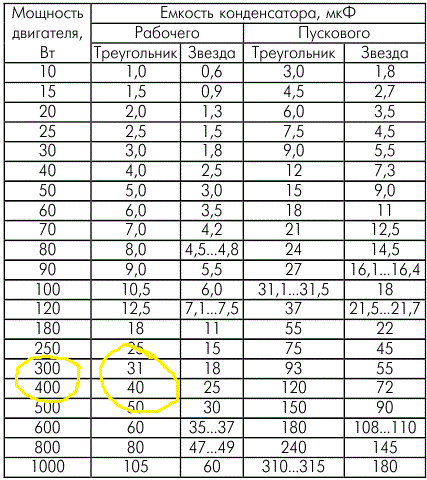

Рабочую емкость конденсаторного двигателя для частоты 50 Гц определяют по формулам:
для схемы на рис. а: Ср = 2800 Iном / U;
для схемы на рис. б: Ср = 4800 Iном / U;
для схемы на рис. в: Ср = 1600 Iном / U;
для схемы на рис.
где Ср — рабочая емкость при номинальной нагрузке, мкФ;
Iном — номинальный ток фазы двигателя, А;
U — напряжение сети, В.
Нагрузка двигателя с конденсатором не должна превышать 65—85% номинальной мощности, указанной на щитке трехфазного двигателя.

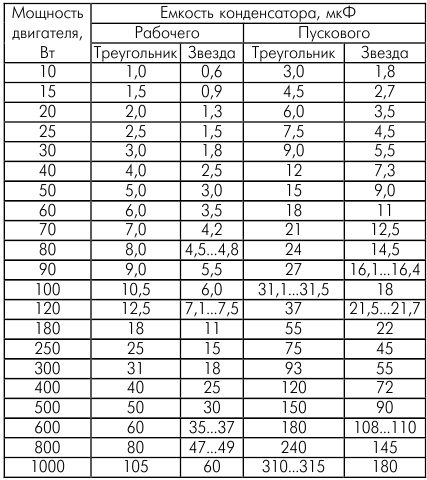

Если пуск двигателя происходит без нагрузки, то пусковая емкость не требуется — рабочая емкость будет в то же время пусковой. В этом случае схема включения упрощается.
При пуске двигателя под нагрузкой, близкой к номинальному моменту необходимо иметь пусковую емкость Сп = (2,5 ÷ 3) Ср.
Выбор конденсаторов по номинальному напряжению производят по соотношениям:
для схемы на рис. а, б: Uк = 1,15 U;
для схемы на рис. в: Uк = 2,2 U;
для схемы на рис. г: Uк = 1,3 U,
где Uк и U — напряжения на конденсаторе и в сети.

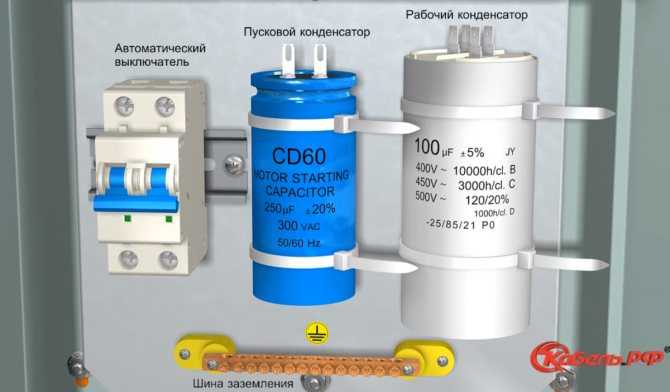

Купить конденсаторы для запуска двигателя:
CBB60 3/4/5/6/10/12/14/16 мкФ 500 В;
CBB60 20 мкФ 450 В;
CBB60 25 мкФ 450 В;
CBB60 35 мкФ 450 В;
CBB60 50 мкФ 450 В;
CBB60 60 мкФ 450 В;
CBB60 80 мкФ 450 В;
CD60 100 мкФ 450 В;
CBB60 120 мкФ 450 В.
Основные технические данные некоторых конденсаторов приведены в таблице.
Если трехфазный электродвигатель, включенный в однофазную сеть, не достигает номинальной частоты вращения, а застревает на малой скорости, следует увеличить сопротивление клетки ротора проточкой короткозамыкающих колец или увеличить воздушный зазор шлифовкой ротора на 15—20%.

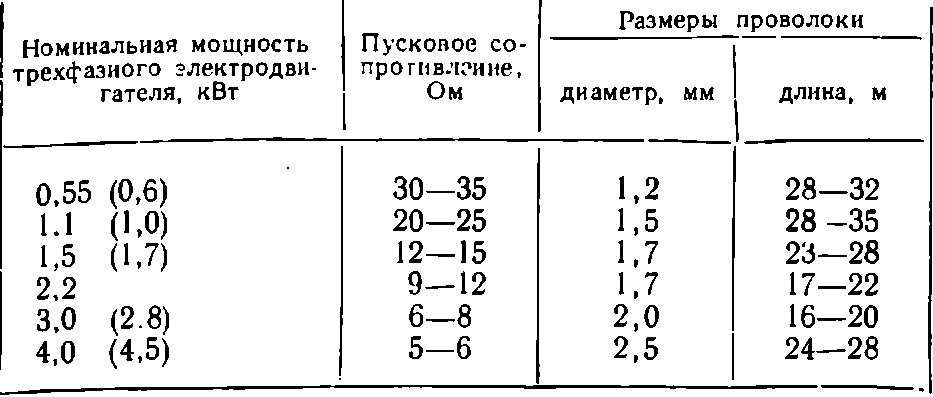

В том случае, если конденсаторы отсутствуют, можно использовать резисторы, которые включаются по тем же схемам, что и при конденсаторном пуске. Резисторы включаются вместо пусковых конденсаторов (рабочие конденсаторы отсутствуют).
Сопротивление (Ом) резистора может быть определено по формуле
,
где R — сопротивление резистора;
κ и I— кратность пускового тока и линейный ток в трехфазном режиме.
Определить рабочую емкость для двигателя АО 31/2, 0.6 кВт, 127/220 В, 4.2/2.4 А, если двигатель включен по схеме, изображенной на рис. а, а напряжение сети равно 220 В. Пуск двигателя без нагрузки.
Решение
1. Рабочая емкость Ср = 2800 x 2.4 / 220 ≈ 30 мкФ.
2. Напряжение на конденсаторе при выбранной схеме Uк = 1,15 x U = 1,15 x 220 = 253 В.

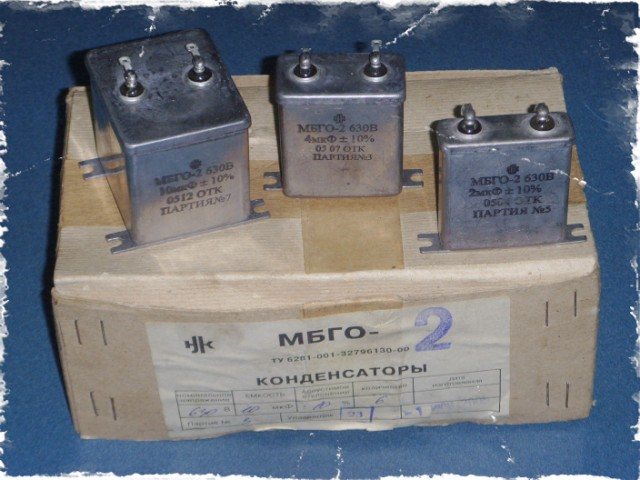

По таблице выбираем три конденсатора МБГО-2 по 10 мкФ каждый с рабочим напряжением 300 В. Конденсаторы включать параллельно.
Источник: В.И. Дьяков. Типовые расчеты по электрооборудованию.

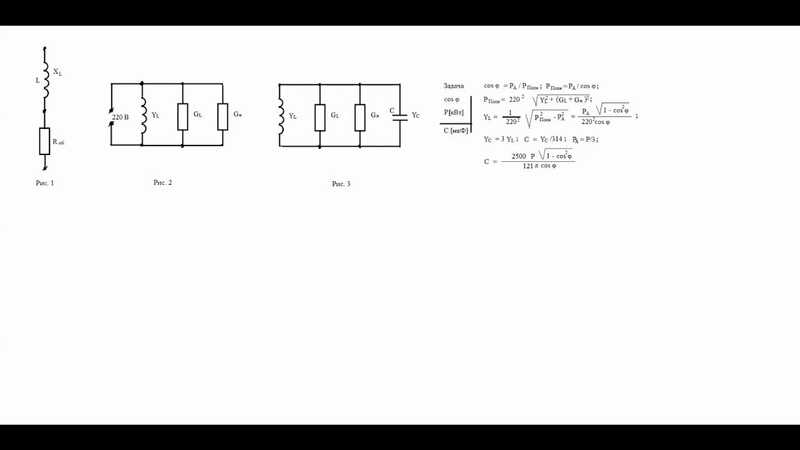

Видео о том, как подключить электродвигатель на 220 вольт:
- Подобные расчеты
- Расчет мощности двигателя насоса
- Расчет мощности электродвигателя вентилятора
- Расчет мощности двигателя транспортера
- Расчет мощности двигателя для пилорамы
- В чем состоит выбор двигателя
- Выбор электродвигателей по номинальной мощности
- Выбор частоты вращения электродвигателя
- Выбор защиты электродвигателей
Помощь студентам
- Формулы, правила, законы, теоремы, уравнения, решение примеров
- ТОЭ
- Электрические машины
- Теоретическая механика
- Высшая математика
Поделитесь с друзьями:
Компенсация реактивной мощности асинхронных двигателей
В таблице, приведенной ниже, представлены значения, мощности косинусного (фазового) конденсатора, подключаемого к клеммам асинхронного двигателя, для компенсации реактивной мощности без самовозбуждения.
Максимальная мощность двигателя | Максимальная скорость вращения, об/мин | |||
|
| 3000 | 1.500 | 1.000 |
л.с. | кВт | Максимальная мощность Квар | ||
11 | 8 | 2 | 2 | 3 |
15 | 11 | 3 | 4 | 5 |
20 | 15 | 4 | 5 | 6 |
25 | 18 | 5 | 7 | 7,5 |
30 | 22 | 6 | 8 | 9 |
| 40 | 30 | 7,5 | 10 | 11 |
50 | 37 | 9 | 11 | 12,5 |
60 | 45 | 11 | 13 | |
100 | 75 | 17 | 22 | 25 |
150 | 110 | 24 | 29 | 33 |
180 | 132 | 31 | 36 | 38 |
218 | 160 | 35 | 41 | 44 |
274 | 200 | 43 | 47 | 53 |
340 | 250 | 57 | 63 | |
380 | 280 | 57 | 63 | 70 |
482 | 355 | 67 | 76 | 86 |
Однако, если мощность конденсатора больше чем величины, обозначенные в вышеупомянутой таблице или если:
Qc> 90% Io √3U, то местная компенсация реактивной мощности двигателя возможна.
Необходимо добавить контактор (C.2) в схему управления двигателем. Контакторы (С.1) (С.2) включаются одновременно.

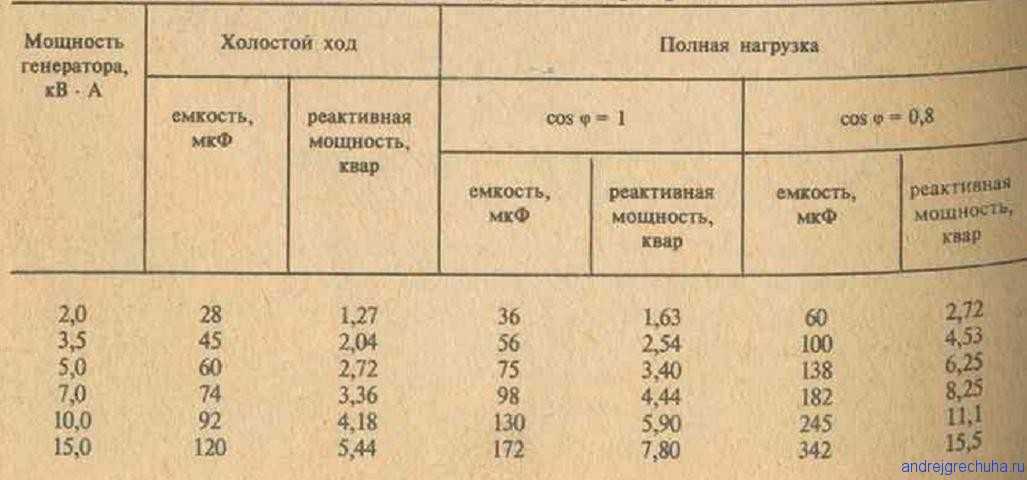

Зависимость между мощностью конденсатора в кВАр и емкостью в мкФ
[кВАр];
[мФ], где
— емкость конденсатора, [мкФ];
— мощность конденсатора, [кВАр];
— частота сети [Гц];
— напряжение [В];
— число ПИ (3,141592654).
НИЗКОВОЛЬТНЫЕ ДВИГАТЕЛИ 0,4 кВ
Мощность электродвигателя | Компенсирующий конденсатор | ||||||
220 В | 380 В | 440 В | |||||
кВт | л. | мкФ | кВАр | мкФ | кВАр | мкФ | кВАр |
0,2 | 1/4 | 15 | 0,27 | — | — | — | — |
0,4 | 1/2 | 20 | 0,36 | — | — | — | — |
0,75 | 1 | 30 | 0,55 | — | — | — | — |
1,5 | 2 | 50 | 0,91 | 10 | 0,544 | 10 | 0,730 |
2,2 | 3 | 75 | 1,37 | 15 | 0,817 | 15 | 1,095 |
3,7 | 5 | 100 | 1,82 | 20 | 1,089 | 20 | 1,460 |
5,5 | 7,5 | 175 | 3,19 | 50 | 2,722 | 40 | 2,919 |
7,5 | 10 | 200 | 3,65 | 75 | 4,083 | 40 | 2,919 |
11 | 15 | 300 | 5,47 | 100 | 5,444 | 75 | 5,474 |
15 | 20 | 400 | 7,30 | 100 | 5,444 | 75 | 5,474 |
22 | 30 | 500 | 9,12 | 150 | 8,166 | 100 | 7,299 |
30 | 40 | 800 | 14,60 | 200 | 10,888 | 175 | 12,772 |
37 | 50 | 900 | 16,42 | 250 | 13,609 | 200 | 14,597 |
с.
ВЫСОКОВОЛЬТНЫЕ ДВИГАТЕЛИ 6-10 кВ
Мощность электрического двигателя | Косинус фи двигателя на шильде | Необходимый косинус фи | ||||||
0,9 | 0,95 | 0,98 | ||||||
Компенсирующий конденсатор | ||||||||
кВт | л. | мкФ | кВАр | мкФ | кВАр | мкФ | кВАр | |
37 | 50 | 0,80 | 9,83 | 10 | 15,59 | 15 | 20,24 | 20 |
40 |
| 0,805 | 10,11 | 10 | 16,33 | 15 | 21,36 | 20 |
50 |
| 0,815 | 11,33 | 15 | 19,12 | 20 | 25,40 | 25 |
55 | 75 | 0,820 | 11,75 | 15 | 20,31 | 20 | 27,22 | 25 |
60 | 80 | 0,825 | 12,04 | 15 | 21,38 | 20 | 28,92 | 30 |
75 | 100 | 0,830 | 14,08 | 15 | 25,75 | 25 | 35,17 | 30 |
100 |
| 0,840 | 16,16 | 15 | 31,73 | 30 | 44,29 | 40 |
110 | 150 | 0,845 | 16,34 | 20 | 33,46 | 30 | 47,28 | 50 |
125 |
| 0,850 | 16,93 | 20 | 36,38 | 50 | 52,09 | 50 |
150 | 200 | 0,855 | 18,34 | 20 | 41,68 | 50 | 60,53 | 50 |
200 |
| 0,860 | 21,81 | 20 | 52,94 | 50 | 78,06 | 75 |
220 | 300 | 0,900 | 0,00 | 0 | 34,24 | 30 | 61,88 | 50 |
с.Как рассчитать размер конденсаторной батареи???
Пример: 1:
Трехфазный асинхронный двигатель мощностью 5 кВт
имеет коэффициент мощности 0,75 отставания.
Какой размер конденсатора в квар
требуется для улучшения коэффициента мощности (PF) до 0,90?
Потребляемая мощность двигателя = P = 5 кВт
Исходный коэффициент мощности = Cosθ 1 = 0,75
Окончательный P.F = Cosθ 2 = 0,90
θ 1 = Cos -1 = (0,75) = 41°,41; Тан θ 1 = Тан (41°,41) = 0,8819
θ 2 = Cos -1 = (0,90) = 25°,84; Tan θ 2 = Tan (25°,50) = 0,4843
Требуемая емкость конденсатора кВАр для улучшить Ф.Ф. с 0,75 до 0,90
Требуемый конденсатор квар = P (Tan θ 1 – Tan θ 2 )
= 5 кВт (0,8819 – 0,4843)
= 1,99 кВАр
И рейтинг конденсаторов подключены в каждой фазе
1,99/3 = 0,663 кВАр
********************************************* ********************************
Пример: 2:
Генератор питает
нагрузка 650 кВт при коэффициенте мощности 0,65.
Какой размер конденсатора в квар
требуется, чтобы поднять P.F (коэффициент мощности) до единицы (1)? И сколько еще кВт
может ли генератор питать такую же нагрузку кВА при улучшении коэффициента мощности.
Подача кВт = 650 кВт
Исходный коэффициент мощности = Cosθ 1 = 0,65
Окончательный P.F = Cosθ 2 = 1
θ 1 = Cos -1 = (0,65) = 49°,45; Tan θ 1 = Tan (41°,24) = 1,169
θ 2 = Cos -1 = (1) = 0°; Tan θ 2 = Tan (0°) = 0
Требуемая емкость конденсатора кВАр для улучшить Ф.Ф. с 0,75 до 0,90
Требуемый конденсатор квар = P (Tan θ 1 – Тан θ 2 )
= 650 кВт (1,169– 0)
= 759,85 кВАр
******************************************************* *********************
Как рассчитать требуемую стоимость батареи конденсаторов в кВАр и фарад ?
(Как конвертировать фарады в кВАр и наоборот)
Пример: 3
A Одна фаза 400 В, 50 Гц,
двигатель потребляет ток питания 50 А при коэффициенте мощности 0,6.
Мотор
Коэффициент мощности должен быть увеличен до 0,9 путем параллельного подключения конденсатора.
с этим. Рассчитайте требуемую емкость конденсатора как в кВАр, так и в фарадах.
Вход двигателя = P = V x I x Cosθ
= 400 В х 50 А х 0,6
= 12 кВт
Фактический P.F = Cosθ 1 = 0..6
Требуемый P.F = Cosθ 2 = 0,90
θ 1 = Cos -1 = (0,60) = 53°,13; Tan θ 1 = Tan (53°,13) = 1,3333
θ 2 = Cos -1 = (0,90) = 25°,84; Tan θ 2 = Tan (25°,50) = 0,4843
Требуемая емкость конденсатора кВАр для улучшить Ф.Ф. с 0,60 до 0,90
Требуемый конденсатор квар = P (Tan θ 1 – Tan θ 2 )
= 5 кВт (1,3333– 0,4843)
= 10,188 кВАр
******************************************************* ****************************
Найти требуемую емкость емкости в Фарад для улучшения коэффициента мощности с 0,6 до 0,9 (Два метода)
Решение #1 (с использованием простой формулы)
Мы уже рассчитали требуемая емкость конденсатора в кВАр, поэтому мы можем легко преобразовать ее в фарады используя эту простую формулу
Требуемая емкость конденсатора в фарадах/микрофарадах
C = кВАр / (2 π f V 2 ) в микрофарадах
Ввод значений в приведенном выше формула
= (10,188 кВАр) / (2 x π x 50 x 400 2 )
= 2,0268 х 10 -4
= 202,7 x 10 -6
= 202,7 мкФ
Решение # 2 (простой метод расчета)
квар = 10,188 … (i)
Мы знаем это;
I C = V/ X C
Тогда как X C = 1 / 2 π F C
I C = V / (1/2 π F C)
I C = V 2 F C
= (400) х 2π х (50) х С
I C = 125663,7 x C
кВАР = (В x I C ) / 1000 … [кВАр = (В x I)/ 1000 ]
= 400 х 125663,7 х С
I C = 50265,48 x C … (ii)
Уравнение уравнения (i) и (ii), мы получаем,
50265,48 х С = 10,188С
С = 10,188/50265,48
C = 2,0268 x 10 -4
C = 202,7 x 10 -6
C = 202,7 мкФ
********************************************** ***********************************
Пример 4 :
Какое значение емкости должно
подключаться параллельно с потребляемой мощностью 1кВт при отстающем коэффициенте мощности 70%
от источника 208 В, 60 Гц, чтобы повысить общий коэффициент мощности до 91%.
Решение:
Вы можете использовать любой метод таблицы или простой метод расчета, чтобы найти требуемое значение емкости в Фарады или кВАр для улучшения коэффициента мощности с 0,71 до 0,97. Поэтому я использовал таблицу метод в данном случае.
P = 1000 Вт
Фактический коэффициент мощности = Cosθ 1 = 0,71
Требуемый коэффициент мощности = Cosθ 2 = 0,97
Из таблицы, множитель в улучшить PF с 0,71 до 0,97 равно 0,783
Требуемая емкость конденсатора кВАр для улучшить Ф.Ф. с 0,71 до 0,97
Требуемый конденсатор квар = кВт x Множитель таблицы 0,71 и 0,97
= 1 кВт x 0,783
= 783 ВАР (требуемое значение емкости в кВАр)
Ток в конденсаторе =
I C = Q C / V
= 783 / 208
= 3,76 А
X C = V / I C
= 208 / 3,76 = 55,25 Ом
С = 1/ (2 π f X С )
C = 1 (2 π x 60 x 55,25)
C = 48 мкФ (требуемое значение емкости в фарадах)
Хорошо знать:
Важные формулы, которые используется для расчета улучшения коэффициента мощности, а также используется в приведенном выше расчет
Мощность в ваттах
кВт = кВА x Cosθ
кВт = л.
с. x 0,746 или (л.с. x 0,746)
/ Эффективность… (л.с. = мощность двигателя)
кВт = √ ( кВА 2 – кВАр 2 )
кВт = P = VI Cosθ … (однофазный)
кВт = P =√3x V x I Cosθ … (три фазы)
Полная мощность, ВА
кВА= √(кВт 2 + кВАр 2 )
кВА = кВт/Cosθ
Реактивная мощность в ВА
кВАР= √(кВА 2 – кВт 2 )
кВАР = C x (2 π f В 2 )
Коэффициент мощности (от 0,1 до 1)
Коэффициент мощности = Cosθ = P / V I … (однофазный)
Коэффициент мощности = Cosθ = P / (√3x V x I) … (трехфазный)
Коэффициент мощности = Cosθ = кВт / кВА … (как однофазный, так и трехфазный)
Коэффициент мощности = Cosθ = R/Z … (сопротивление / Импеданс)
X C = 1/ (2 π f C) … (X C = емкостное реактивное сопротивление)
I C = V/ X C … (I = V / R)
Требуемая емкость конденсатора в фарадах/микрофарадах
C = кВАр / (2 π f V 2 ) в микрофарадах
Требуемая емкость конденсатора в квар
кВАр = C x (2 π f V 2 )
******************************* ****************************************************
Пример 5 :
§ Рассчитать
Размер годовой экономии банка конденсаторов в счетах и срок окупаемости конденсатора
Банк.
§ Электрика Нагрузка (1) 2 двигателя 18,5 кВт, 415 В, 9 шт.КПД 0%, коэффициент мощности 0,82, (2) 2 двигателя 7,5 кВт, 415 В, КПД 90%, коэффициент мощности 0,82, (3) 10 кВт, 415 В Осветительная нагрузка. Целевой коэффициент мощности для системы составляет 0,98.
§ Электрика Нагрузка подключена 24 часа, плата за электроэнергию 100 рупий/кВА и 10 рупий/кВт.
§ Рассчитать размер разрядного резистора для разрядки конденсаторной батареи. Скорость разряда Конденсатор составляет 50 В менее чем за 1 минуту.
§ Также Рассчитайте снижение рейтинга KVAR конденсатора, если работает батарея конденсаторов. при частоте 40Гц вместо 50Гц и при рабочем напряжении 400В вместо 415В.
§ Конденсатор
соединен звездой, Напряжение конденсатора 415В, Стоимость конденсатора
60 рупий/квар. Годовая стоимость амортизации конденсатора составляет 12%.
Расчет:
Для подключения (1):
§ Общая нагрузка кВт для подключения (1) = кВт / КПД = (18,5 × 2) / 90% = 41,1 кВт
§ Общая нагрузка КВА (старый) для соединения(1)= кВт/старый коэффициент мощности= 41,1/0,82=50,1 кВА
§ Общая нагрузка КВА (новое) для подключения (1) = кВт / новый коэффициент мощности = 41,1 / 0,98= 41,9 кВА
§ Общая нагрузка KVAR= KWX([(√1-(старая ч.ф.)2) / старая ч.ф.]- [(√1-(новая ч.ф.)2) / новая ч.ф.])
§ Общая нагрузка KVAR1=41,1x([(√1-(0,82)2) / 0,82]- [(√1-(0,98)2) / 0,98])
§ Всего Нагрузка KVAR1=20,35 KVAR
§ tanǾ1=Arcos(0,82)=0,69
§ tanǾ2=Arcos(0,98)=0,20
§ Общая нагрузка KVAR1= KWX (tan1- tan2) =41,1(0,69-0,20)=20,35KVAR
Для подключения (2):
§ Общая нагрузка кВт для подключения (2) = кВт / КПД = (7,5 × 2) / 90%=16,66 кВт
§ Общая нагрузка КВА (старый) для подключения (1) = кВт / старый коэффициент мощности = 16,66 / 0,83 = 20,08 кВА
§ Общая нагрузка КВА (новое) для подключения (1) = кВт / новый коэффициент мощности = 16,66 / 0,98 = 17,01 кВА
§ Общая нагрузка
KVAR2= KWX([(√1-(старая ч.
ф.)2) / старая ч.ф.]- [(√1-(новая ч.ф.)2) / новая ч.ф.])
§ Общая нагрузка KVAR2=20,35x([(√1-(0,83)2) / 0,83]- [(√1-(0,98)2) / 0,98])
§ Всего Нагрузка KVAR2=7,82 KVAR
Для соединения (3):
§ Общая нагрузка кВт для подключения (3) = кВт = 10 кВт
§ Общая нагрузка КВА (старый) для подключения (1) = кВт / старый коэффициент мощности = 10/0,85 = 11,76 кВА
§ Общая нагрузка КВА (новый) для соединения(1)= кВт/новый коэффициент мощности= 10/0,98= 10,20 кВА
§ Общая нагрузка KVAR3= KWX([(√1-(старая ч.ф.)2) / старая ч.ф.]- [(√1-(новая ч.ф.)2) / новая ч.ф.])
§ Общая нагрузка KVAR3=20,35x([(√1-(0,85)2) / 0,85]- [(√1-(0,98)2) / 0,98])
§ Всего Нагрузка KVAR1=4,17 KVAR
§ Всего КВАР=КВАР1+ КВАР2+КВАР3
§ Общее количество Квар=20,35+7,82+4,17
§ Всего Квар=32 Квар
********************************************* ***********************************
Размер блока конденсаторов:
§ Участок
конденсаторной батареи=32 квар.
§ Ведущий KVAR, подаваемый каждой фазой = Kvar/No фазы
§ Ведущий KVAR, подаваемый каждой фазой = 32/3=10,8 кВАр/фаза
§ Конденсатор Зарядный ток (Ic)= (кВАр/фаза x1000)/Вольт
§ Конденсатор Зарядный ток (Ic)= (10,8×1000)/(415/√3)
§ Конденсатор Зарядный ток (Ic) = 44,9 А
§ Емкость конденсатора = ток зарядки конденсатора (Ic)/Xc
§ Хс=2 х 3,14 х f х v=2×3,14x50x(415/√3)=75362
§ Емкость Конденсатор = 44,9/75362 = 5,96 мкФ
§ Обязательно 3 шт. конденсаторов 10,8 кВАр и 9 шт.0007
§ Всего Емкость конденсаторной батареи 32 кВАр
******************************************* ****************************************
Защита Блок конденсаторов:Размер предохранителя HRC для Защита блока конденсаторов
§ Размер
предохранителя = от 165% до 200% зарядного тока конденсатора.
§ Размер предохранитель=2×44,9А
§ Размер предохранитель=90А
******************************************************* ******************************
Типоразмер автоматического выключателя для защиты конденсатора:
§ Размер автоматического выключателя = от 135% до 150% зарядного тока конденсатора.
§ Размер Автоматический выключатель = 1,5×44,9 А
§ Размер Автоматический выключатель = 67 ампер
§ Тепловой установка реле между 1,3 и 1,5 тока зарядки конденсатора.
§ Тепловой настройка реле C.B=1,5×44,9Усилитель
§ Тепловой настройка реле C.B=67 Amp
§ Магнитный
установка реле между 5 и 10 тока зарядки конденсатора.
§ Магнитный настройка реле C.B=10×44,9А
§ Магнитный уставка реле C.B=449Amp
********************************************** ***************************************
Размеры кабелей для подключение конденсатора:
§ Конденсаторы выдерживает постоянный перегруз по току 30 % + допуск 10 % на конденсаторе Текущий.
§ Размер кабелей для подключения конденсатора = 1,3 x 1,1 x номинальный ток конденсатора
§ Кабели размер для подключения конденсатора = 1,43 x номинальный ток конденсатора
§ Размер кабелей для подключения конденсатора = 1,43×44,9 А
§ Размер кабелей для подключения конденсатора = 64 А
********************************************** ****************************************
Максимальный размер сброса Резистор для конденсатора:
§ Конденсаторы
будет разряжаться путем разрядки резисторов.
§ После конденсатор отключен от источника питания, разрядные резисторы требуется для разряда каждого блока в течение 3 мин до 75 В или менее от начального номинальное пиковое напряжение (согласно стандарту IEC 60831).
§ Увольнять резисторы должны быть подключены непосредственно к конденсаторам. Не должно быть выключатель, плавкий предохранитель или любое другое изолирующее устройство между блоком конденсаторов и разрядные резисторы.
§ Макс. Значение сопротивления разряда (соединение звездой) = Ct / Cn x Log (Un x√2/Dv).
§ Макс. Значение сопротивления разряда (соединение треугольником) = Ct / 1/3xCn x Log (Un x√2/Dv)
§ Где Ct = Время разрядки конденсатора (сек)
§ Cn=емкость Фарада.
§ Un = линия Напряжение
§ Dv=конденсатор
Напряжение разряда.
§ Максимум Разрядное сопротивление = 60 / ((5,96/1000000)x log (415x√2/50)
§ Максимум Разрядное сопротивление=4087 кОм
********************************************** ***************************************
Эффект снижения Напряжение и частота по номиналу конденсатора:
§ кВАр конденсатора не будет одинаковым, если к конденсатору приложено напряжение и изменения частоты
§ Сокращено Размер кВАр конденсатора при работе блока 50 Гц при 40 Гц
§ Фактическая KVAR = номинальная кВАр x (рабочая частота / номинальная частота) 92
§ Действительный KVAR=93% от номинального KVAR
§ Отсюда 32 Квар Конденсатор работает как 93%x32Квар= 23,0 квар
****************************************** ******************************************
Ежегодная экономия и оплата Назад Период
До коррекции коэффициента мощности:
§ Всего
электрическая нагрузка кВА (стар.
)= кВА1+кВА2+кВА3
§ Общее количество электрическая нагрузка = 50,1+20,08+11,76
§ Общее количество электрическая нагрузка=82 кВА
§ Общее количество электрическая нагрузка кВт=кВт1+кВт2+кВт3
§ Общая электрическая Нагрузка кВт=37+15+10
§ Общее количество электрическая нагрузка кВт = 62 кВт
§ Нагрузка Ток=кВА/В=80×1000/(415/1,732)
§ Нагрузка Ток = 114,1 А
§ Потребность в кВА Заряд=кВА X Заряд
§ Потребность в кВА Стоимость = 82×60 рупий
§ Потребность в кВА Плата = 8198 рупий
§ Годовая единица Потребление = кВт x Ежедневное использование x 365
§ Годовая единица Потребление=62x24x365=543120 кВтч
§ Ежегодный расходы =543120×10=5431200
рупий § Общее количество Годовая стоимость = 8198+5431200
§ Всего Годовая стоимость до коррекции коэффициента мощности = 5439398 рупий
**************************************** ***************************************
—>
После коэффициента мощности Исправление:
§ Всего электрическая нагрузка кВА (новая)= кВА1+кВА2+кВА3
§ Общее количество электрическая нагрузка = 41,95+17,01+10,20
§ Общее количество электрическая нагрузка=69 кВА
§ Общее количество электрическая нагрузка кВт=кВт1+кВт2+кВт3
§ Общее количество электрическая нагрузка кВт=37+15+10
§ Общее количество электрическая нагрузка кВт = 62 кВт
§ Нагрузка Ток=кВА/В=69×1000/(415/1,732)
§ Нагрузка Ток = 96,2 А
§ Потребность в кВА Заряд=кВА X Заряд
§ Потребность в кВА Стоимость = 69×60 рупий = 6916 рупий————-(1)
§ Годовая единица Потребление = кВт x Ежедневное использование x 365
§ Годовая единица Потребление=62x24x365=543120 кВтч
§ Ежегодный сборы =543120×10=5431200 рупий——————(2)
§ Столица Стоимость конденсатора = кВАр x Стоимость конденсатора/кВАр = 82 x 60 = 4919 рупий — (3)
§ Ежегодный Проценты и стоимость амортизации = 4919 x 12% = 590 рупий — (4)
§ Общее количество Годовая стоимость = 6916+5431200+4919+590
§ Всего Годовая стоимость после коррекции коэффициента мощности = 5438706 рупий
******************************************************* *********************
Период окупаемости:
§ Всего Годовая стоимость до коррекции коэффициента мощности = 5439398
рупий § Общее количество Годовая стоимость после коррекции коэффициента мощности = 5438706
рупий § Ежегодный Экономия= 5439398-5438706
рупий § Годовой Экономия= 692 рупий
§ Окупаемость Период = Капитальные затраты на конденсатор / Годовая экономия
§ Окупаемость Период = 4912 / 692
§ Окупаемость Период = 7,1 года
************************************************* ***************************
Вы также можете увидеть.
..
- Почему электрическая энергия передается на низких частотах а не на высоких частотах..???
- Почему мы слышим шипящий шум при прохождении линии высокого напряжения…???
- Знакомство с проводниками и их типами…
- Формулы для инженеров-электриков…
- Каковы причины низкого коэффициента мощности???
- Что такое истинная, реактивная и полная мощность… Силовой треугольник..???
- Почему кабели и линии электропередачи не закреплены на опорах и опорах ЛЭП…???
Трехфазное оборудование для коррекции коэффициента мощности
(903) 984-3061 | 2800 шоссе. 135 North, Kilgore, TX 75662
Steelman Industries
Искать на сайте
<< Индекс | < Страница 12 | Страница 14 >
ПОЛЕЗНЫЕ ФОРМУЛЫ
(Три фазы)
КОЭФФИЦИЕНТ МОЩНОСТИ
и
ТРЕУГОЛЬНИК МОЩНОСТИ
