в щиток, критерии выбора и параметры

Содержание статьи:

Параметры электросети у жителей городов и мегаполисов, как правило, более стабильные, однако вероятность проседания напряжения все-таки есть. Как показывает практика, даже незначительные скачки могут отрицательно сказаться на работоспособности и сроке службы современной электроники и бытовой техники. Чтобы предупредить неблагоприятные последствия, изобретены стабилизаторы напряжения.

Когда рекомендуется устанавливать стабилизатор напряжения в квартире

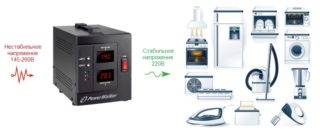

Стабилизатор нужен для защиты бытовой техники и осветительных приборов от скачков напряжения

Стабилизаторы напряжения рекомендуется устанавливать во всех случаях без исключения, особенно если дома много дорогостоящих электрических приборов, восприимчивых к скачкам электроэнергии.

Требования Международной электротехнической комиссии гласят, что напряжение в условиях быта должно колебаться в пределах 230В +- 10%. Но при этом, во многих регионах России все еще действуют старые нормативы, при которых допустимый диапазон в пределах 220 В +- 10%.

Чтобы вычислить параметры сети в конкретном случае, нужно продолжительное время в разное время суток проводить замеры. Лучше обратиться к специалисту, который воспользуется оборудованием, автоматически анализирующим всю информацию, поступившую на него в течение суток.

Если наблюдаются регулярные проседания напряжения, можно написать жалобу в местную энергопоставляющую компанию, сославшись на несоответствие стандартам (ГОСТ 29322-2014).

Какая техника нуждается в стабилизации напряжения

Есть категория бытовой техники, которая невосприимчива к перепадам напряжения, а на других приборах даже незначительные скачки могут отразиться крайне негативно. Возможен полный выход из строя оборудования.

  • Бойлеры, оснащенные электроникой. Устаревшие модели с механическим управлением менее восприимчивы к перепадам, а дорогостоящие современные модели быстро выходят из строя.
  • Пылесосы и кондиционеры. Эти приборы оснащены асинхронными двигателями, которые при низком напряжении начинают поглощать ток больше положенного, это приводит к тому, что обмотки электродвигателя сильно перегреваются.
  • Посудомоечные машины при перепадах электроэнергии автоматически не отключаются, что приводит к перегреванию и выходу из строя реле, катушки или самого двигателя.
  • Устаревшие модели холодильников. Их недостаток такой же, как у кондиционеров и пылесосов. При низком напряжении двигатель сильно греется и шумно работает.

Перепады напряжения отрицательно сказываются на работоспособности микроволновых печей, старых телевизоров, люминесцентных и энергосберегающих ламп.

Какой стабилизатор выбрать

Существует несколько типов стабилизаторов. Устаревшие феррорезонансные устройства уже не используются, поэтому детально их рассматривать нецелесообразно.

  • Инверторные. Инновационная разработка, которая конструктивно отличается от всех существующих аналогов. Принцип работы базируется на передовой технологии двойного преобразования энергии. Такие модели не имеют недостатков, за исключением высокой стоимости.
  • Релейные модификации основываются на переключении обмоток трансформатора специальным реле. Отдается предпочтение той обмотке, напряжение на которой наиболее близкое к номинальной величине. Основные преимущества – приемлемая стоимость и высокая скорость срабатывания. Но есть один существенный недостаток – средняя точность стабилизации, которой может быть недостаточно для чувствительной современной техники.
  • Тиристорные и симисторные по принципу работы схожи с релейными стабилизаторами, однако переключение между катушками индуктивности осуществляют быстродействующие и высокоэффективные детали – симисторы и тиристоры. Характеристические особенности превосходят все аналоги. Их часто используют в бытовых условиях, но обеспечить 100% безопасность работы бытовой техники они не могут.
  • Электромеханические осуществляют стабилизацию напряжения благодаря перемещению специального контакта по обмотке трансформатора. Основные достоинства моделей этого типа – низкая стоимость и высокая точность стабилизации. Основной недостаток делает устройство практически не используемым в квартирах – низкая скорость срабатывания.

При выборе стабилизатора напряжения следует обратить внимание на мощность устройства, диапазон его работы и точность.

Тиристорный
Инверторный
Релейный
Электромеханический

Выбор по мощности

Принцип расчета мощности для всех разновидностей стабилизаторов одинаковый – суммируется мощность всех используемых электрических приборов и добавляется запас в объеме 20%.

В таблице перечислены максимально приближенные диапазоны мощностей электрических приборов, чаще всего используемых в квартирах.

Электрический прибор Диапазон мощности, измеряемый в Вт
Мультиварка 500-1600
Кухонная вытяжка 56-8010
Музыкальный проигрыватель 50-500
Электрический чайник 650-2400
Тостер 200-1500
Фен 100-2500
Микроволновая печь (СВЧ) 600-2000
Кондиционер, сплит-система 650-2400
Кофемашина 500-2300
Утюг 250-3100
Обогреватель 800-2500
Стиральная и/или посудомоечная машина 425-3500
Ноутбук 20-80
Системный блок персонального компьютера 200-400
Телевизор 50-400
Холодильник 150-600
Пылесос 100-2500

Мощность некоторых приборов может несколько отличаться. В сопроводительной документации к приборам содержится вся требуемая информация.

Выбор стабилизатора по диапазону и точности

На всех устройствах указывается рабочий диапазон. Этот параметр представляет собой величину напряжения на входе, при котором стабилизатор должен корректировать выходное напряжение. Если величина превышает допустимые значения, устройство автоматически обесточит все электрические приборы, находящиеся в квартире.

Для вычисления рабочего диапазона бытового стабилизатора нужно провести контрольные замеры входящего напряжения в сети на протяжении нескольких дней. Предпочтительнее проводить замеры утром и вечером, когда нагрузка на электрические магистрали максимально высока. Крайние значения, полученные в результате, будут допустимыми значениями рабочего диапазона стабилизатора.

Под точностью подразумевают максимальное отличие в большую или меньшую сторону выходного параметра от номинала. Практически все электрические приборы работают с точностью стабилизации 220 В +- 5-7%.

Стабилизаторы напряжения рекомендуется приобретать владельцам квартир, загородных домов и дач. Обусловлено это нестабильностью электрических магистралей и высокой восприимчивостью некоторой категории бытовой техники к скачкам напряжения.

Стабилизатор напряжения 220 В для дома, дачи, газового котла

Главная » Электрика » Как выбрать стабилизатор напряжения для частного дома и квартиры

Подаваемая в наши дома электроэнергия не отличаются стабильностью. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что можно с этим сделать — поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем, отдельно взятом «куске» сети все будет хорошо (если электрический стабилизатор правильно выбрать).

Выбор по техническим характеристикам

Содержание статьи

Чтобы выбрать стабилизатор, сначала определитесь, будете вы его ставить на весь дом/квартиру или на какое-то определенное устройство(группу устройств). По идее, если есть проблемы с напряжением, лучше поставить стабилизатор напряжения для дома на входе, чтоб все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно солидных денег — не менее 500$. Так что расходы немалые. Такой подход оправдан, если броски значительные, то это — лучший выход, так как техника может выйти из строя.

Локальные и общие стабилизаторы - первое с чем надо определиться

Локальные и общие стабилизаторы — первое с чем надо определиться

Если напряжение «гуляет» в небольших пределах и большая часть техники работает нормально, а проблемы есть только у какой-то части более чувствительной аппаратуры, имеет смысл поставить локальные стабилизаторы — на конкретные линии или на отдельные устройства.

По количеству фаз

Питание в доме может быть однофазным и трехфазным. С однофазными (на 220 В) все ясно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, есть варианты:

  • Если есть аппаратура, которая подключается сразу к трем фазам, то стабилизатор напряжения для дома нужен трехфазный. Схема подключения стабилизатора к однофазной цепи

    Схема подключения стабилизатора к однофазной цепи

  • Если аппаратура подключается только к одной из фаз, нужны однофазные стабилизаторы на каждую из фаз. Причем мощность их не обязательно должны быть одинаковой, так как нагрузка обычно распределена неравномерно. На трехфазные цепи можно поставить три однофазных

    На трехфазные цепи можно поставить три однофазных

Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но определиться надо обязательно.

Выбор мощности

Чтобы выбрать стабилизатор напряжения для дома, первым делом надо рассчитать его мощность. Проще всего ее определить по автомату, который стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитываем мощность: 40 А * 220 В = 8,8 КВа. Чтобы агрегат не работал на пределе возможностей, берут запас по мощности 20-30%. Для данного случая это будет 10-11 КВа.

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключаемых к нему приборов

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключаемых к нему приборов

Также рассчитывается мощность локального стабилизатора, который ставим на отдельный прибор. Но тут в расчет берем максимальный потребляемый ток (есть в характеристикам). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть мотор (холодильник, например), то надо учитывать пусковые токи, которые в разы превышают нормативные. В этом случае рассчитанные параметры умножают на 2 или 3.

При подборе мощности не путайте кВА с кВт. Если коротко, то 10 кВА при наличии на нагрузке емкостей и индуктивностей (то есть для реальных сетей практически всегда) не равны 10 кВт. Цифра реальной нагрузки меньше, а насколько меньше — зависит от коэффициента индуктивности (может также быть в характеристиках).  Под конкретный прибор рассчитать все просто — надо умножить на коэффициент, а вот для сети все сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Примерно такова реактивная составляющая в среднем.

Точность стабилизации

Точность стабилизации показывает, насколько «ровным» будет напряжение на выходе. Приемлемым считается +-5%. С таким допуском нормально работает отечественная техника, а вот для импортной надо лучше стабилизированное напряжение. Итак, все стабилизаторы, которые имеют точность меньше +-5% — это замечательно, все что хуже — лучше не покупать.

Точность стабилизации - один из первых параметров, на которые надо обратить внимание

Точность стабилизации — один из первых параметров, на которые надо обратить внимание

Диапазон входного напряжения: предельный и рабочий

В характеристиках есть две строчки: предельный диапазон входного напряжения и рабочий. Это две разные характеристики, которые отображают разные параметры устройства. Предельный диапазон — это тот, при котором устройство будет хоть как-то корректировать напряжение. Оно не всегда вытянет его до нормы, но хотя-бы не отключится.

Предельный диапазон указывают не всегда, но есть рабочий

Предельный диапазон указывают не всегда, но есть рабочий

Рабочий диапазон входного напряжения — это, как раз, тот разбег, при котором устройство должно выдавать заявленные параметры (с той самой точностью стабилизации).

Нагрузочная  и перегрузочная способность

Очень важная характеристика, на которую надо обязательно обращать внимание. Нагрузочная способность показывает какую нагрузку может «потянуть» стабилизатор напряжения для дома при работе на нижней границе. Есть такие модели, которые выдают заявленную мощность на 220 В. То есть тогда, когда она совсем не нужна. А вот на нижнем пределе в 160 В могут работать только с половинной нагрузкой. Результат — работая при пониженном напряжении он может перегореть. Даже если вы взяли его с запасом мощности.

Нагрузочную и перегрузочную способность надо запрашивать дополнительно. Обычно в технических характеристиках ее нет

Нагрузочную и перегрузочную способность надо запрашивать дополнительно. Обычно в технических характеристиках ее нет

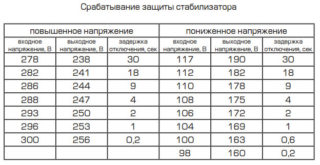

Перегрузочная способность не менее важна. Она показывает, как долго может он работать с превышением нагрузки. Параметр важен даже если оборудование вы брали с хорошим запасом по мощности. По этому параметру можно опосредованно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем более надежно оборудование.

Виды, плюсы, минусы

Стабилизаторы напряжения есть разных видов, делают их из компонентов разного типа — электромеханических, электронных. Часть из них имеет электро-механическое управление, часть-электронное. Чтобы правильно подобрать оборудование, надо иметь представление о достоинствах и недостатках.

Видов и типов стабилизаторов напряжения для дома много....

Видов и типов стабилизаторов напряжения для дома много….

Электронные (симисторные)

Собираются на симисторах или термисторах. Имеют несколько ступеней регулировки, которые подключаются/отключаются в зависимости от входного напряжения. Переключение может происходить при помощи электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (при срабатывании есть звук).

К плюсам электронных стабилизаторов относят высокую скорость реакции (время включения одной ступени около 20 мсек). Электронные ключи срабатывают очень быстро, подключая нужное количество ступеней коррекции или отключая их. Второй положительный момент — тихая работа. Шуметь тут нечему — работает электроника.

Сравнение основных типов стабилизаторов

Сравнение основных типов стабилизаторов

Минусы тоже есть. Первый — низкая точность стабилизации. В этой категории вы не найдете моделей, который выдают напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность довольно высока. Второй недостаток — высокая цена. Симисторы стоят немало, а их столько, сколько ступеней. То есть, чем больше ступеней и вше точность регулировки, тем дороже будет оборудование.

Электромеханические

Собираются на основе электромагнитной катушки, по которой бегает бегунок. Положение бегунка изменяется при помощи мотора или реле. Плюс электромеханического стабилизатора — невысокая цена и высокая точность стабилизации. Недостаток — низкое быстродействие — параметры меняются медленно. Второй минус — довольно громкая работа.

Аппараты с мотором работают тише, но корректировка происходит медленно. Среднее время реакции — 20 В за 0,5 секунды. При резких скачках аппарат просто не успевает изменять напряжение. Есть у стабилизаторов этого типа еще одна неприятность — перенапряжение. Возникает, в той ситуации, когда ранее упавшее напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате на выходе имеем скачок, прием бывает он до 260 В, а это губительно для техники. Для того чтобы избежать подобной ситуации, на выходе ставят защиту по напряжению (автомат по напряжению), который просто отключает питание.

Электро-механические - недорогие, надежные, но с малой скоростью коррекции

Электро-механические — недорогие, надежные, но с малой скоростью коррекции

Если электромеханический стабилизатор напряжения для дома собран на основе реле, время срабатывания меньше, но при работе они шумят, да и регулировка не плавная а ступенчатая. Это значит, что они имеют более низкую точность стабилизации. Зато нет перенапряжения и нет необходимости думать о дополнительной защите. Чтобы не путаться, эти устройства называют релейные стабилизаторы именно так они описаны в большинстве случаев.

Есть и еще один не самый приятный момент у электромеханических стабилизаторов напряжения для дома или квартиры: они быстрее изнашиваются, требуют регулярной профилактики (раз в пол года).

Феррорезонансные

Это самые громоздкие из стабилизаторов. Имеют малое время отклика, высокую надежность и стойкость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.

Ферро-резонансные стабилизаторы напряжения не слишком популярны из-за больших габаритов и массы

Ферро-резонансные стабилизаторы напряжения не слишком популярны из-за больших габаритов и массы

Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменений частоты в сети, отличается большой массой и габаритами. Обычно используется как первая ступень стабилизации, если одним устройством добиться нормального напряжения не получается.

Инверторные

Это один из видов электронных приборов, но его работа и внутреннее устройство очень сильно отличаются от описанных выше, потому эта группа рассматривается отдельно.

В инверторных стабилизаторах напряжения происходит двойное преобразование сначала переменный ток превращается в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где и происходит его стабилизация. В результате на выходе имеем идеальную синусоиду со стабильными параметрами.

Блок-схема инверторного стабилизатора напряжения

Блок-схема инверторного стабилизатора напряжения

Инверторный стабилизатор напряжения для дома это, пожалуй, лучший на сегодня выбор. Вот его плюсы:

  • Широкий рабочий диапазон стабилизации. Нормальный показатель  — от 115-290 В.
  • Малое время отклика — задержка составляет несколько миллисекунд.
  • Высокая точность стабилизации: средние показатели в классе 0,5-1%.
  • На выходе идеальная синусоида, что важно для некоторых видов техники (газовых котлов, например, стиральных машин последнего поколения).
  • Подавление помех любого характера.
  • Небольшие размеры и масса.

По цене это не самое дорогое оборудование — стоят они примерно столько же, сколько и релейные и почти в два раза ниже электронных. При этом качество преобразования у инверторных агрегатов намного выше.

Российский производитель ШТИЛЬ выпускает инверторные стабилизаторы напряжения для дома и дачи

Российский производитель ШТИЛЬ выпускает инверторные стабилизаторы напряжения для дома и дачи

Недостаток у этого оборудования один: при работе элементы сильно греются. Для охлаждения в корпус встраиваются вентиляторы, которые издают негромкое жужжание. Если стабилизатор напряжения выбираете для квартиры, ставят его обычно в коридоре, так что шум может быть слышен. В частных домах возможностей по выбору места установки больше, так что вполне реально найти такое, где шум мешать не будет.

Какой стабилизатор лучше

Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования  — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:

  • Скачки по питанию частые, резкие. Напряжение то падает, то становится выше требуемого. Для такой ситуации необходимо высокое быстродействие и отсутствие возможности перенапряжения. Такими свойствами обладают электронные и инверторные стабилизаторы.
  • Напряжение в сети часто понижается, до нормы практически не дотягивает. Тут важен широкий рабочий диапазон. Из недорогих моделей подходят электромеханические и релейные, из более дорогих все тот же инверторный. Чтобы проще было выбрать, какой стабилизатор напряжения лучше

    Чтобы проще было выбрать, какой стабилизатор напряжения лучше

  • Купили новую технику, а она не хочет работать, выдает ошибку по питанию. Лучший вариант тут — инверторный агрегат Он не только напряжение дотянет, но и синусоиду выдаст идеальную, а это для электроники важно.

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.

Выбор производителя и цены

Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.

Советы по выбору стабилизатора

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.

Название ТипРабочее входное напряжение Точность стабилизацииТип размещения Цена Оценка пользователей по 5-балльной шкалеПримечания
RUCELF SRWII-12000-Lрелейный140-260 В3,5%настенный270$4,0
RUCELF SRFII-12000-Lрелейный 140-260 В3,5%напольное270$5,0
Энергия Hybrid СНВТ-10000/1гибридный144-256 В3%напольное300$4,0на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Энергия Voltron PCH-15000релейный100-260 В10%напольное300$4,0
RUCELF SDWII-12000-Lэлектромеханический 140-260 В1,5%настенное330$4,5
РЕСАНТА ACH-10000/1-ЭМэлектромеханический 140-260 В2%напольное220$5.0
РЕСАНТА LUX АСН-10000Н/1-Црелейный140-260 В8%настенное150$4,5синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех
РЕСАНТА ACH-10000/1-Црелейный140-260 В8%напольное170$4.0синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Otea Vega 10-15 / 7-20электронный187-253 В0,5%напольное1550$5,0
Штиль R 12000электронный155-255 В5%напольное 1030$4,5
Штиль R 12000Cэлектронный155-255 В5%напольное 1140$4.5
Энергия Classic 15000электронный125-254 В5%настенное830$4,5
Энергия Ultra 15000электронный138-250 В3%настенное950$4,5
СДП-1/1-10-220-Тэлектронный инверторный176-276 В1%напольное1040$5синусоида без искажений

Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.

Как выбрать стабилизатор напряжения для частного дома и квартиры

Подаваемая в наши дома электроэнергия не отличаются стабильностью. Если частота еще более-менее стабильна, то напряжение «гуляет» в значительном диапазоне. Единственное, что можно с этим сделать — поставить стабилизатор напряжения для дома, квартиры, дачи. Тогда в вашем, отдельно взятом «куске» сети все будет хорошо (если электрический стабилизатор правильно выбрать).

Выбор по техническим характеристикам

Чтобы выбрать стабилизатор, сначала определитесь, будете вы его ставить на весь дом/квартиру или на какое-то определенное устройство(группу устройств). По идее, если есть проблемы с напряжением, лучше поставить стабилизатор напряжения для дома на входе, чтоб все устройства получали гарантированно нормальное напряжение. Но такое оборудование стоит довольно солидных денег — не менее 500$. Так что расходы немалые. Такой подход оправдан, если броски значительные, то это — лучший выход, так как техника может выйти из строя.

Локальные и общие стабилизаторы — первое с чем надо определиться

Если напряжение «гуляет» в небольших пределах и большая часть техники работает нормально, а проблемы есть только у какой-то части более чувствительной аппаратуры, имеет смысл поставить локальные стабилизаторы — на конкретные линии или на отдельные устройства.

По количеству фаз

Питание в доме может быть однофазным и трехфазным. С однофазными (на 220 В) все ясно: нужен однофазный стабилизатор. Если в доме/квартире три фазы, есть варианты:

Выбрать стабилизатор напряжения для дома или дачи по этому принципу несложно. Но определиться надо обязательно.

Выбор мощности

Чтобы выбрать стабилизатор напряжения для дома, первым делом надо рассчитать его мощность. Проще всего ее определить по автомату, который стоит на доме или линии. Например, входной автомат стоит на 40 А. Рассчитываем мощность: 40 А * 220 В = 8,8 КВа. Чтобы агрегат не работал на пределе возможностей, берут запас по мощности 20-30%. Для данного случая это будет 10-11 КВа.

Выбор мощности стабилизатора зависит от суммарной мощности сети или подключаемых к нему приборов

Также рассчитывается мощность локального стабилизатора, который ставим на отдельный прибор. Но тут в расчет берем максимальный потребляемый ток (есть в характеристикам). Например, это 2,5 А. Далее считаем по описанному выше алгоритму. Но если в оборудовании есть мотор (холодильник, например), то надо учитывать пусковые токи, которые в разы превышают нормативные. В этом случае рассчитанные параметры умножают на 2 или 3.

При подборе мощности не путайте кВА с кВт. Если коротко, то 10 кВА при наличии на нагрузке емкостей и индуктивностей (то есть для реальных сетей практически всегда) не равны 10 кВт. Цифра реальной нагрузки меньше, а насколько меньше — зависит от коэффициента индуктивности (может также быть в характеристиках).  Под конкретный прибор рассчитать все просто — надо умножить на коэффициент, а вот для сети все сложнее. Просто если видите цифру в кВА, берите запас порядка 15-20%. Примерно такова реактивная составляющая в среднем.

Точность стабилизации

Точность стабилизации показывает, насколько «ровным» будет напряжение на выходе. Приемлемым считается +-5%. С таким допуском нормально работает отечественная техника, а вот для импортной надо лучше стабилизированное напряжение. Итак, все стабилизаторы, которые имеют точность меньше +-5% — это замечательно, все что хуже — лучше не покупать.

Точность стабилизации — один из первых параметров, на которые надо обратить внимание

Диапазон входного напряжения: предельный и рабочий

В характеристиках есть две строчки: предельный диапазон входного напряжения и рабочий. Это две разные характеристики, которые отображают разные параметры устройства. Предельный диапазон — это тот, при котором устройство будет хоть как-то корректировать напряжение. Оно не всегда вытянет его до нормы, но хотя-бы не отключится.

Предельный диапазон указывают не всегда, но есть рабочий

Рабочий диапазон входного напряжения — это, как раз, тот разбег, при котором устройство должно выдавать заявленные параметры (с той самой точностью стабилизации).

Нагрузочная  и перегрузочная способность

Очень важная характеристика, на которую надо обязательно обращать внимание. Нагрузочная способность показывает какую нагрузку может «потянуть» стабилизатор напряжения для дома при работе на нижней границе. Есть такие модели, которые выдают заявленную мощность на 220 В. То есть тогда, когда она совсем не нужна. А вот на нижнем пределе в 160 В могут работать только с половинной нагрузкой. Результат — работая при пониженном напряжении он может перегореть. Даже если вы взяли его с запасом мощности.

Нагрузочную и перегрузочную способность надо запрашивать дополнительно. Обычно в технических характеристиках ее нет

Перегрузочная способность не менее важна. Она показывает, как долго может он работать с превышением нагрузки. Параметр важен даже если оборудование вы брали с хорошим запасом по мощности. По этому параметру можно опосредованно определить качество деталей и качество сборки. Чем выше перегрузочная способность, тем более надежно оборудование.

Виды, плюсы, минусы

Стабилизаторы напряжения есть разных видов, делают их из компонентов разного типа — электромеханических, электронных. Часть из них имеет электро-механическое управление, часть-электронное. Чтобы правильно подобрать оборудование, надо иметь представление о достоинствах и недостатках.

Видов и типов стабилизаторов напряжения для дома много….

Электронные (симисторные)

Собираются на симисторах или термисторах. Имеют несколько ступеней регулировки, которые подключаются/отключаются в зависимости от входного напряжения. Переключение может происходить при помощи электронного ключа (работает бесшумно, но это более дорогие модели) или электронного реле (при срабатывании есть звук).

К плюсам электронных стабилизаторов относят высокую скорость реакции (время включения одной ступени около 20 мсек). Электронные ключи срабатывают очень быстро, подключая нужное количество ступеней коррекции или отключая их. Второй положительный момент — тихая работа. Шуметь тут нечему — работает электроника.

Сравнение основных типов стабилизаторов

Минусы тоже есть. Первый — низкая точность стабилизации. В этой категории вы не найдете моделей, который выдают напряжение с погрешностью менее 2-3%. Это просто невозможно, так как регулировка ступенчатая и погрешность довольно высока. Второй недостаток — высокая цена. Симисторы стоят немало, а их столько, сколько ступеней. То есть, чем больше ступеней и вше точность регулировки, тем дороже будет оборудование.

Электромеханические

Собираются на основе электромагнитной катушки, по которой бегает бегунок. Положение бегунка изменяется при помощи мотора или реле. Плюс электромеханического стабилизатора — невысокая цена и высокая точность стабилизации. Недостаток — низкое быстродействие — параметры меняются медленно. Второй минус — довольно громкая работа.

Аппараты с мотором работают тише, но корректировка происходит медленно. Среднее время реакции — 20 В за 0,5 секунды. При резких скачках аппарат просто не успевает изменять напряжение. Есть у стабилизаторов этого типа еще одна неприятность — перенапряжение. Возникает, в той ситуации, когда ранее упавшее напряжение резко приходит в норму. Стабилизатор не успевает среагировать, в результате на выходе имеем скачок, прием бывает он до 260 В, а это губительно для техники. Для того чтобы избежать подобной ситуации, на выходе ставят защиту по напряжению (автомат по напряжению), который просто отключает питание.

Электро-механические — недорогие, надежные, но с малой скоростью коррекции

Если электромеханический стабилизатор напряжения для дома собран на основе реле, время срабатывания меньше, но при работе они шумят, да и регулировка не плавная а ступенчатая. Это значит, что они имеют более низкую точность стабилизации. Зато нет перенапряжения и нет необходимости думать о дополнительной защите. Чтобы не путаться, эти устройства называют релейные стабилизаторы именно так они описаны в большинстве случаев.

Есть и еще один не самый приятный момент у электромеханических стабилизаторов напряжения для дома или квартиры: они быстрее изнашиваются, требуют регулярной профилактики (раз в пол года).

Феррорезонансные

Это самые громоздкие из стабилизаторов. Имеют малое время отклика, высокую надежность и стойкость к помехам. Коэффициент стабилизации средний (порядка 3-4%), что неплохо.

Ферро-резонансные стабилизаторы напряжения не слишком популярны из-за больших габаритов и массы

Но на выходе напряжение имеет искаженную форму (не синусоида), работа зависит от изменений частоты в сети, отличается большой массой и габаритами. Обычно используется как первая ступень стабилизации, если одним устройством добиться нормального напряжения не получается.

Инверторные

Это один из видов электронных приборов, но его работа и внутреннее устройство очень сильно отличаются от описанных выше, потому эта группа рассматривается отдельно.

В инверторных стабилизаторах напряжения происходит двойное преобразование сначала переменный ток превращается в постоянный, затем обратно в переменный, который подается на корректор коэффициента мощности, где и происходит его стабилизация. В результате на выходе имеем идеальную синусоиду со стабильными параметрами.

Блок-схема инверторного стабилизатора напряжения

Инверторный стабилизатор напряжения для дома это, пожалуй, лучший на сегодня выбор. Вот его плюсы:

  • Широкий рабочий диапазон стабилизации. Нормальный показатель  — от 115-290 В.
  • Малое время отклика — задержка составляет несколько миллисекунд.
  • Высокая точность стабилизации: средние показатели в классе 0,5-1%.
  • На выходе идеальная синусоида, что важно для некоторых видов техники (газовых котлов, например, стиральных машин последнего поколения).
  • Подавление помех любого характера.
  • Небольшие размеры и масса.

По цене это не самое дорогое оборудование — стоят они примерно столько же, сколько и релейные и почти в два раза ниже электронных. При этом качество преобразования у инверторных агрегатов намного выше.

Российский производитель ШТИЛЬ выпускает инверторные стабилизаторы напряжения для дома и дачи

Недостаток у этого оборудования один: при работе элементы сильно греются. Для охлаждения в корпус встраиваются вентиляторы, которые издают негромкое жужжание. Если стабилизатор напряжения выбираете для квартиры, ставят его обычно в коридоре, так что шум может быть слышен. В частных домах возможностей по выбору места установки больше, так что вполне реально найти такое, где шум мешать не будет.

Какой стабилизатор лучше

Говорить от том, что какой-то тип стабилизатора лучше, а какой-то хуже не имеет смысла. У каждого есть свои достоинства и недостатки, каждый в какой-то ситуации, под определенные требования  — лучший выбор.

Давайте рассмотрим типичные ситуации, с которыми многие сталкиваются:

Ситуаций на самом деле очень много. Но в любом случае подбирать тип стабилизатора напряжения для дома надо исходя их существующей проблемы. Далее уже в выбранной категории выбирать по параметрам.

Выбор производителя и цены

Самое непростое — выбрать производителя. Стазу стоит сказать, что китайские агрегаты лучше не рассматривать. Даже с теми, которые китайские только наполовину (с вынесенным в поднебесную производством и головным офисом в другой стране) надо быть очень аккуратными. Качество не всегда стабильно.

Советы по выбору стабилизатора

Если вам не важна внешняя составляющая, обратите внимание на стабилизаторы российского или белорусского производства. Это Штиль и Лидер. Вполне приличные агрегаты, с не очень хорошим дизайном, но со стабильным качеством.

Если вам нужна идеальная аппаратура, ищите итальянские ORTEA. У них и качество сборки, и внешний вид на высоте. Также неплохие отзывы у РЕСАНТА. Их товар оценивают на 4-4,5 по пятибалльной шкале.

Несколько примеров стабилизаторов разного типа мощностью 10-10,5 кВт с характеристиками и ценами приведены в таблице. Смотрите сами.

Название Тип Рабочее входное напряжение Точность стабилизации Тип размещения Цена Оценка пользователей по 5-балльной шкале Примечания
RUCELF SRWII-12000-L релейный 140-260 В 3,5% настенный 270$ 4,0
RUCELF SRFII-12000-L релейный 140-260 В 3,5% напольное 270$ 5,0
Энергия Hybrid СНВТ-10000/1 гибридный 144-256 В 3% напольное 300$ 4,0 на выходе идеальная синусоида, защита от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Энергия Voltron PCH-15000 релейный 100-260 В 10% напольное 300$ 4,0
RUCELF SDWII-12000-L электромеханический 140-260 В 1,5% настенное 330$ 4,5
РЕСАНТА ACH-10000/1-ЭМ электромеханический 140-260 В 2% напольное 220$ 5.0
РЕСАНТА LUX АСН-10000Н/1-Ц релейный 140-260 В 8% настенное 150$ 4,5 синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех
РЕСАНТА ACH-10000/1-Ц релейный 140-260 В 8% напольное 170$ 4.0 синусоида без искажений
Защита
от короткого замыкания, от перегрева, от повышенного напряжения, от помех
Otea Vega 10-15 / 7-20 электронный 187-253 В 0,5% напольное 1550$ 5,0
Штиль R 12000 электронный 155-255 В 5% напольное 1030$ 4,5
Штиль R 12000C электронный 155-255 В 5% напольное 1140$ 4.5
Энергия Classic 15000 электронный 125-254 В 5% настенное 830$ 4,5
Энергия Ultra 15000 электронный 138-250 В 3% настенное 950$ 4,5
СДП-1/1-10-220-Т электронный инверторный 176-276 В 1% напольное 1040$ 5 синусоида без искажений

Разброс цен поражает, но типы оборудования тут собраны самые разные — от бюджетных релейных и электромеханических до супер-надежных электронных.

стабилизатор напряжения для дома | Советы электрика

17 Июль 2012 Советы специалиста

Всем привет, дорогие читатели моего сайта ceshka.ru! В этой статье я выскажу свои мысли по довольно часто встречающемуся вопросу у моих читателей- а нужен ли в квартире или доме стабилизатор напряжения?

Попытаюсь ответить на это как можно подробнее и доступнее.

Стабилизатор напряжения- это электроприбор, который автоматически регулирует напряжение на своих зажимах в заданных пределах. Вообще по своему предназначению это очень полезный и нужный инструмент для электрооборудования, я в этом полностью уверен.

Но не так все просто и хорошо как хотелось бы…

Давайте сначала рассмотрим идеальную ситуацию: установленный стабилизатор напряжения следит за отклонениями напряжения в электропроводке и при необходимости повышает напряжение если оно понизилось менее допустимого или наоборот- понижает если повысилось.

Все хорошо, все довольны- и холодильник и телевизор и сам хозяин дома))).

Какие здесь я вижу плюсы:

1. Напряжение всегда в пределах нормы- автоматика стабилизатора рулит))).

То есть лампочки пересанут моргать и быстро перегорать, срок их службы увеличится. Электроприборы, чувствительные к перепадам напряжения будут спокойно и качественно работать ну и т.п.

2. Все коммутационные всплески и импульсы, возникающие при переключении автоматических выключателей, при различных авариях в сети, при грозе и т.д.- достаются в первую очередь стабилизатору напряжения и дальше в электропроводку не проходят, это так называемая гальваническая развязка.

Сгореть может сам стабилизатор но не телевизор или холодильник, как Александр Матросов он своей грудью защищает электрооборудование от выхода из строя.

3. При необходимости можно вручную регулировать напряжение, нужное вам, а так же видеть какое напряжение в электропроводке на данный момент, а в некоторых моделях еще есть возможность контролировать ток нагрузки.

4. При очень сильных отклонениях напряжения как в меньшую (менее 100 Вольт) так и в большую (более 290 Вольт) стабилизатор просто напросто отключится. Таким образом он может спасти при отгорании рабочего нуля в этажном щитке, когда напряжение в розетке квартиры может достигать более 300 Вольт.

На все это способен стабилизатор, однако не всегда его возможностей хватает для поддержания напряжения…

Приведу пример. Если ввод в дом выполнен проводом заниженного сечения то установка стабилизатора ни к чему не приведет. Смотрите что происходит.

Вы включаете мощный электроприбор- например электрокотел. До этого было например 220 Вольт.

Естественно увеличивается ток, протекающий по вводномупроводу (не важно что это- кабель или провод воздушной линии). И если сечение не соответствует, то часть напряжения теряется на этом участке и выделяется в виде тепла- провод попросту начинает греться.

Значит на стабилизатор приходит уже пониженное напряжение. Допустим это 200 Вольт. Естественно его автоматика реагирует на это и пытается повысить напряжение до нормального уровня- до 220 Вольт.

Однако закон Ома еще никто не отменял и при повышении напряжения увеличивается потребляемый ток что приводит к еще большим потерям напряжения на вводном проводе- получается замкнутый круг, при работе стабилизатора напряжения будет только больше греться вводной провод, но напряжение НЕ ПОДНИМЕТСЯ!

Все это случается очень часто в наших изношенных и аварийных электрических сетях, особенно это актуально для сельской местности и дачных поселков, в городе дела с этим обстоят более-менее хорошо.

Как отклоняется напряжение при включении мощного электрокотла я подробно показал в ЭТОЙ статье.

Следующий минус стабилизаторов- это их цена… Одно дело купить например для защиты автоматики газового котла простенький электромеханический стабилизатор- тут все нормально, больших затрат не надо.

Другой случае если защитить стабилизатором целый коттедж- тут уже вложения в десятки если не сотни раз больше…

Да ладно если вложения- можно один раз затратиться и приобрести например хороший стабилизатор, который сначала выпрямляет переменный ток в постоянный, заряжает этим постоянным током встроенные аккумуляторы, далее этот постоянный ток электронной схемой преобразуется в переменный и только тогда поступает в электропроводку дома.

Очень сложное но очень хорошее такое устройство (естественно и дорогое то же) которое полностью обезопасит все электроприборы в доме от любых аварийных ситуаций. Казалось бы- вот оно- идеальное устройство для защиты от колебаний напряжения!

И тут ложка дегтя в бочку с медом- слабое звено тут- аккумуляторные батареи… Даже у самых качественных срок службы очень ограничен, а цена у них довольно немаленькая.

Еще один минус- габариты стабилизатора и необходимость определенного месторасположения. То есть размеры у них довольно немаленькие, особенно у трехфазных  стабилизаторов, высота которых достигает 1 метра и более.

К тому же в спальню их не поставишь- в работе стабилизаотры не бесшумные, особенно электромеханические.

Как и все электрооборудование- стабилизаторы напряжения нуждаются в техобслуживании, не может же он вечно работать, хотя бы элементарно подтягивать периодически зажимы или проверять контактное соединения в клемных зажимах.

Это я говорю к тому, что покупка стабилизатора усложняет электроснабжение дома, а ведь как известно- чем проще тем надежнее но никак не наоборот.

То есть не существует идеального варианта что вложил допустим деньги- купил хороший стабилизатор напряжения и живешь припеваючи и ни о чем не думаешь.

Нет, такое невозможно, очень много нюансов и тонкостей есть в этом вопросе.

Если выбирать стабилизатор на небольшую однофазную нагрузку до 7 кВт- вариантов много, выбор есть, тут никаких проблем- например бестрансформаторый стабилизатор напряжения от Новатек-Электро Legat-65 у которого очень хорошие технические характеристики.

Если же выбирать на мощную нагрузку- например для электроснабжения современного дома, то я честно говоря тут идеального варианта не вижу- требуются как большие денежные вложения, так и в дальнейшем затраченное время на техническое обслуживание- если не самим делать, то искать и нанимать специалистов для этого.

Хотя как вариант- можно рассмотреть применение трехфазного стабилизатора напряжения, линейка мощности которых начинается от 2,7кВт и выше.

Короче говоря довольно дорогое это удовольствие- мощный стабилизатор напряжения…

Вот такие мысли возникают у меня на вопрос какие плюсы и минусы при установке стабилизатора напряжения в квартире.

Если у вас есть дополнения или возражения или есть чем поделиться из практики- милости прошу написать в комментарии, давайте пообщаемся.



Узнайте первым о новых материалах сайта!

Просто заполни форму:

Теги: стабилизатор напряжения

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
