Сварочный аппарат инвертор как выбрать: Выбрать хороший инверторный сварочный аппарат, обзор аппаратов для ручной сварки.

Как выбрать сварочный аппарат для низкого напряжения сети

1 / 1

Каждый электрический сварочный аппарат рассчитывается на работу при определённых параметрах сети. Промышленные аппараты работают при напряжении 380 В, а бытовые — 220 В. Однако сетевое напряжение не может похвастать стабильностью параметров. Особенно этим грешат бытовые сети. Очень часто они перегружены и напряжение в них падает ниже 200 вольт, что сказывается на стабильности работы потребителей электрической энергии. Как правило, все приборы гарантируют надёжную работу при отклонении напряжения сети не более чем на 10 процентов, что составляет от 200 до 245 вольт. Необходимо заметить, что наличие даже 200 вольт в сети не гарантирует работу сварочного аппарата.

Это происходит потому, что сварочный аппарат сам потребляет большой ток и сильно снижает напряжение сети. Если замер напряжения сети покажет 200 вольт – не спешите радоваться: при включении сварочного аппарата, этот показатель может снизиться до порога автоматического отключения устройства.

Многие современные сварочные аппараты имеют защиту, отключающую их при напряжении уже 190 вольт.

Одной констатации проблемы недостаточно, необходимо найти пути её решения. Раньше вопрос решали при помощи секционирования первичной обмотки сварочного трансформатора, но это было только частичное решение. Путём переключения секций первичной обмотки можно решить проблему с величиной сварочного напряжения, но компенсировать потерянную мощность невозможно.

Установка дополнительных трансформаторов и стабилизаторов могла бы помочь, но практического смысла не имела. В самых критических случаях прибегали к подключению сварки к дизельгенератору или применяли газовую сварку. Кардинальное решение проблемы может обеспечить только специализированный сварочный аппарат для пониженного напряжения сети.

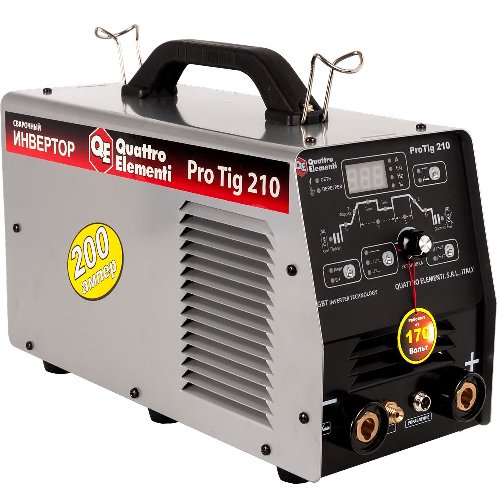

Сварочный аппарат с инвертором для низкого напряжения сети – решение Ваших проблем

Недостатком инверторных сварочных аппаратов, работающих от сети с пониженным напряжением, является их повышенная стоимость.

Как правило, они стоят на 25-30% дороже обычных аппаратов для сварки. Это объясняется наличием в их конструкции дополнительных функций: стабилизации напряжения и коррекции коэффициента мощности. Такие аппараты способны решить следующие задачи:

• приспособиться к питанию от слабой сети;

• гладить перепады напряжения;

• обеспечить качественный шов при низких параметрах сети.

Сварочные аппараты, собранные на основе такой схемы, позволяют надёжно и качественно варить от сети 180 В. А специальные экземпляры могут работать и от 135 вольт. Для обеспечения таких показателей имеется внутренний блок стабилизатора напряжения и блок корректора коэффициента мощности PFC (Power Factop Corrector). Наличие этих блоков позволяет питать сварочный аппарат от дизель-генератора и использовать удлинители длиною до 50 метров.

Функции блока корректора коэффициента мощности сварочного инвертора:

• позволяет работать в слабой сети при напряжениях от 170 до 280 вольт;

• экономит до 25% электроэнергии;

• допускает применять кабель питания уменьшенной площади сечения;

• снижает уровень сетевых помех.

Схемы, применяемые для внутренних стабилизаторов напряжения, весьма разнообразны и не отличаются новизной. Блок корректора мощности — достаточно недавнее изобретение, которое представляет собой сложную электронную схему. Разобраться в особенностях её работы под силу только специалистам по промышленной электронике. Для обладателей таких аппаратов достаточно знать, что коррекция мощности происходит за счёт накопления индуктивной энергии на катушке индуктивности.

Сварочный инвертор MultiARC-2500MV

Производитель сварочного оборудования «Кедр» создал сварочный аппарат для низкого напряжения сети MultiARC-2500MV, который не содержит внутреннего стабилизатора напряжения и блока коррекции коэффициента мощности, что не накладывает дополнительную стоимость на изделия. В то же время этот аппарат позволяет вести сварку без всяких ограничений в интервале от 187 до 260 вольт, допуская ещё больший разброс параметров при некоторых ограничениях.

Универсальный сварочный инвертор MultiARC-2500MV является аппаратом промышленного класса, выполненным в компактном корпусе. По показателю отношения мощности к объёму корпуса этот аппарат входит в группу лидеров как отечественного, так и мирового рынка малогабаритных сварочных инверторов.

Уникальность этого аппарата основана на двух вариантах подключения питания. Его можно подключить как к промышленной сети трёхфазного переменного тока 380 вольт, так и к бытовой сети однофазного переменного тока 220 вольт. При этом гарантируется надёжная работа аппарата при питающем напряжении от 187 вольт. При более низких напряжениях сети аппарат также работает, но допускает сварку только электродами меньшего диаметра. Попросту говоря: на напряжении в 157 вольт не нужно пытаться варить электродами диаметром 5 мм. Лучше пройдите в несколько заходов электродом диаметром 3 мм.

Кроме вышеперечисленных особенностей, MultiARC-2500MV имеет надёжную защиту от внешних воздействий, что позволяет выбирать его для проведения работ на открытых площадках вдали от стационарных производственных площадей.

Если добавить к этому терпимость к пониженному напряжению питания, то становится понятной задумка его конструкторов: сделать универсальный, надёжный аппарат на все случаи жизни.

Возможности MultiARC-2500MV

Многофункциональность

Одно устройство – два режима сварки. Режим ММА – самый распространённый режим проведения сварочных работ, позволяет вести сваривание обычных марок стали, высокоуглеродистой стали и чугуна штучными электродами диаметром от 2 мм. и до 5 мм. Диаметр электродов следует подбирать в зависимости от того, к какой сети подключён аппарат. При подключении к трёхфазной сети 380 вольт, можно варить электродами диаметром до 5 мм. Если подключение произведено к маломощной однофазной сети – лучше ограничиться электродами диаметром 3 мм.

Режим TIG добавляет возможность сваривания титана, меди, алюминия и ещё целого ряда металлов. Этот режим очень любят новички, так как он позволяет даже им получать хороший шов.

В этом аппарате реализована одна из разновидностей сварки в среде защитного газа: Lift TIG. Это означает, что поджиг дуги производится касанием вольфрамового электрода о металл.

Ручная регулировка токов форсажа (ARC FORCE) предполагает понимание специфики сварки и немного огорчает новичков, для которых предпочтительнее автоматический подбор параметров. Эта функция позволяет регулировать «жёсткость дуги», которая влияет на глубину проплавления металла.

Функция горячий старт (HOT START) увеличивает величину сварочного тока в начале процесса сваривания. Ручное управление этой функцией позволяет применять её только при непосредственной надобности:

• при сваривании неочищенных или ржавых деталей;

• при сваривании некачественными электродами;

• при низком напряжении сети.

Функция VRD (Voltage Reduction Device) снижает напряжение холостого хода, она может быть отключена вручную. Считается, что необходимость в применении этой функции возникает в условиях, которые представляют опасность со стороны поражения электрическим током. Строящийся дом, гараж, дача требуют применения этой функции. В сухих стационарных помещениях эта функция может быть отключена.

Длительная продолжительность включения

ПВ = 100% означает, что не существует никаких ограничений по длительности непрерывной работы таким аппаратом. Это значит, что такой инвертор обеспечивает наивысшую производительность труда и низкую себестоимость продукции.

Удобный интерфейс

Под пластиковой защитой на передней панели аппарата расположен интерфейс высокой степени информативности. Основная информация выводится на цифровой дисплей. Настройка параметров производится одним декодером. Ещё две кнопки предназначены для выбора режимов работы, правильность набора контролируется по индикаторной схеме.

Познакомиться с подробной информацией о сварочном инверторе MultiARC-2500MV, проконсультироваться с менеджерами, сделать свой выбор и купить аппарат можно на нашем сайте.

Как выбрать сварочный аппарат



Как выбрать сварочный аппарат (сварочный инвертор). Часть первая: читаем паспорт сварочного инвертора.

Автор: Дмитрий Атеев, интернет-магазин «Силовик».

В России более 70 торговых марок сварочных инверторов с ценами, отличающимися в несколько раз. Большинство из них сделаны в Китае, но продаются у нас как «Германия», «Латвия», «Италия», «Россия». Некоторые сделаны в России и по качеству либо хуже китайских, либо дороже, хотя падение рубля сделало Китай дорогим и дает реальный шанс нашим производителям. В любом случае, доля китайского сварочного оборудования на рынке инверторов выше 90%, не только у нас в России, но и во всём мире.

По моим наблюдениям, 99% тех, кто продаёт сварочные аппараты, ничего о них не знают или знают лишь минимальную информацию, написанную в паспорте на аппарат.

Если бы в паспортах писали правду, всё было бы просто — скачал в интернете 10-15 паспортов и выбирай что лучше по своим критериям.

Но проблема в том, что 90% технических характеристик из паспортов — враньё, ошибки и пропаганда (пропаганда иногда бывает правдивой).

Тем не менее разобраться с этим нужно, а где и что правда, а что ложь — об этом позже.

Беру типичный паспорт типичного сварочного инвертора. Один из лидеров российского рынка. По теории вероятности, если вы находитесь в России, то велика вероятность, что именно этот паспорт может оказаться у вас в руках.

В паспорте 10 характеристик:

1. Диапазон рабочего напряжения

2. Максимальный потребляемый ток в амперах

3. Напряжение холостого хода

4. Напряжение дуги

5. Диапазон регулирования сварочного тока в амперах

6. Продолжительность нагружения в процентах

7. Максимальный диаметр электрода в милиметрах

8. Класс защиты

9. Рабочий диапазон температур

10. Масса

Здесь есть несущественные, неважные характеристики и нет самой главной, о чем напишу ниже.

Несущественные эти характеристики потому, что у всех производителей и увсех моделей они почти одинаковые и сравнить их нельзя. Но разобрать смысл есть, так как попутно мы получим важную информацию так сказать «между строк».

Разберем их подробнее.

Пункт 1. Диапазон рабочего напряжения.

Даже если у вас нормальное напряжение дома или на даче, столкнуться с проблемой низкого напряжения в сети вы сможете за свою «сварочную» жизнь не раз. Для профессионалов это более актуально, так как никогда не знаешь где, когда и при каком напряжении придётся сваривать. Даже простой удлинитель садит напряжение, а длинный удлинитель в десятки метров садит его на десятки вольт, потому что толщина проводов в удлинителе как правило не соотвествует норме для такой мощной нагрузке, как сварочный аппарат.

И тут лучше взять нормальный сварочный инвертор, чем такой, что будет работать только по большим праздникам. И вот тут чтение паспорта нам скорее всего вообще ничего не даст. Два аппарата, номер один и номер два из предыдущего размера. В первом написано 160 вольт-260 вольт в паспорте. Во втором — 220вольт+-10%. По паспорту надо брать первый. Фактически — второй. Почему они так пишут — непонятно. Для первого — это завышение возможностей, для второго — занижение. У первого логика — «лишь бы продать», у второго — «как бы чего не вышло», так как низкое напряжение — это всегда дополнительная нагрузка на аппарат. Ведь если напряжение падает, а ток растёт, идет нагрев всей электроники. По сути сварочный процесс это и есть понижение напряжения при росте тока. Поэтому одни производители всегда будут скромно умалчивать о своих возможностях, чтобы сохранить репутацию, а другие будут наоборот преувеличвать свои возможности, чтобы продать свою технику любыми путями.

В жизни среди людей также: есть «наглые» и есть «скромные». Наглость помогает не всегда. В природе между ними баланс. Ну и тут также.

Какой аппарат перед вами — вы по паспорту не узнаете. Напряжение питания — это один из самых частых способов обмануть покупателя.

Мой совет — пока сами своими глазами не увидите, что аппарат нормально работает на пониженном напряжении — не надейтесь на паспорт

Паспорт вам может помочь лишь в одном случае.

Если аппарат действительно не работает, по Закону о защите прав потребителей его можно вернуть продавцу на законных основаниях, так как это неустранимый недостаток.

В общем и целом подводя итог раздела — все аппараты должны нормально работать при 160 вольтах. Все инверторные сварочные аппараты. Ниже тоже, но хуже. А до 160 — нормально.

Если аппарат на пониженном напряжении не работает или теряет свою мощность — это плохой аппарат. На рынке слишком много хороших аппаратов, чтобы покупать плохие.


Пункт 3. Напряжение холостого хода .

Прежде чем писать этот раздел, посмотрел, что пишут по этому поводу в интернете на форумах. Как и ожидалось даже продвинутые специалисты спорят месяцами об этом вопросе. То есть это единственный раздел, по поводу которого точного мнения нет. Основных точек зрения две — чем больше тем лучше (чем выше напряжение, тем лучше зажигается дуга) и вторая точка зрения, что значения это никакого не имеет. На электродах стоит указание напряжения холостого хода, но только для трансформаторных сварочников, то есть для переменного тока, а инверторы — это постоянный ток, там имеет значение полярность (прямая или обратная), но не напряжение. Наш сервис, интернет-магазина «Силовик» придерживается той точки зрения, что реально для розжига дуги достаточно напряжения и 60 вольт холостого хода и от 90 вольт они почти не отличимы, тем более нельзя сказать, что лучше — 60 или 90 или что то посередине. Почти все аппараты за редким исключением укладываются в этот диапазон напряжений. Однако дыма без огня не бывает и первая точка зрения тоже основана не на пустом месте. С точки зрения физики, чем выше напряжение холостого хода, тем лучше будет зажигаться дуга через грязь, ржавчину, и прочие наслоения неподготовленного к сварке металла. Также чем выше напряжение, тем оно опаснее для человека. В принципе любое напряжение выше 36 вольт официально опасно для человека, но 60 вольт или 100 вольт тоже имеют разницу не в пользу последнего. Один из форумчан так и написал, «я не боюсь сетевого напряжения в 220 вольт, но напряжениие холостого хода в 100 вольт побаиваюсь». С другой стороны при падении сетевого напряжения падает и напряжение холостого хода. Напряжение ниже 50 вольт холостого хода сильно усложнит сварку и стабильность дуги и розжиг электрода, поэтому на мой взгляд нужен разумный баланс — вольт 70-80. Разумеется нужно учесть еще и тот факт, что высокий холостой ход не имеет смысла без нормального тока. Мы провели эксперимент, взяли аппарат №1 и аппарат №2 из предыдущих разделов. Первый выдал 87 вольт холостого хода, второй 73 вольта. После нагрузки всего в 5 ампер первый выдал 42 вольта, а второй 52. Так о чем говорит показатель «напряжение холостого хода» в паспорте? Ни о чём. Несмотря на то, то вопрос потенциально важный, паспорт нам ничем не поможет. Кстати, разница реального напряжения в паспортах и в аппаратах оказалась довольно высокой — 7-8 вольт. И это при разбеге всех или почти всех аппаратов в 30 вольт (от 60 до 90).

Остались две характеристики из паспорта сварочного инвертора из десяти. И эти характеристики из заявленных самые важные.

Пункт 4, напряжение дуги.

Последний несущественный показатель. Напряжение дуги у всех указывается примерно одинаковое. Если мерять этот показатель на балластном реостате, то он значительно ниже паспортного. Указывается обычно 28, реально 16-19 вольт. Возможно, мерять надо между электродом и заготовкой на зажженой дуге. Возможно. Только зачем? Что даст этот показатель? Что в нём полезного? Измерить мощность аппарата? Тут нужен балластный реостат (тогда напряжение будет 16-19 вольт). К напряжению холостого хода напрямую этот показатель также значения не имеет, это другой, независимый показатель. Для чего его вставляют в паспорта, я не понимаю. Думаю, просто надо что-то написать для солидности. Кстати, далеко не все вставляют этот показатель в паспорта, так что если не найдёте его в паспорте — не удивляйтесь. Возможно этот паспорт писали профессионалы.

Дальше начинают существенные и очень существенные характеристики.

Пойду от менее важному к более важному.

Пункт 5. Диапазон регулирования сварочного тока в амперах. Пункт 6. Продолжительность нагружения в процентах

Эти две характеритики считаются обычно самыми важными. Они напрямую связаны между собой через реальную мощность сварочного аппарата.

Каждый по отдельности этот пункт косвенно отвечает на вопрос насколько мощный сварочный инвертор мы имеем. По отдельности — косвенно, а вместе — прямо. Поэтому и рассматривать мы их будем вместе.

За силу сварочного инвертора отвечают силовые транзисторы («силовики»), это такие небольшие детали по технологии изготовления родственные процессору компьютера. Это самые главные детали сварочного аппарата и разумеется самые дорогие. Для специалистов: дальше речь пойдет о IGBT-транзисторах, а не MOSFET, так как последние почти не представлены на рынке в последнее время

Когда нужен дешевый сварочный инвертор, берут два «силовика» поменьше и послабее, а когда нужен мощный профессиональный — берут мощные силовые транзисторы и ставят их не по две штуки, а по 4 или даже 8 штук в один аппарат. Номинал «силовиков» как правило 20 ампер, 40 ампер и 60 ампер, они выдерживают напряжение 600 вольт и температуру до 150 градусов. Несмотря на то, что 95% сварочных аппаратов в мире производятся в Китае, а потом перепродается местными компаниями как продукция местного производства, силовые транзисторы бывают как китайские, так и японские и американские. Производство таких материалов относится к высоких технологиям и американцы, скажем так, не брезгуют этим заниматься. Хотя на рынке стремительно растет доля и китайской продукции в том числе. Даже мой многолетний опыт работы в этой сфере не позволяет мне точно сказать, какие «силовики» лучше — японские или американские, потому что большиснтво фирм собирающих сварочные аппараты сами силовые транзисторы не производят, а покупают, при этом часто меняя поставщиков. Из-за это не только у нас, но и у самих производителей нет четкой статистики отказов по этой детали, хотя обычно если выгорает силовая часть инвертора, винят не силовые транзисторы в этом, а перегрев или выход из строя управления инвертора. Но что точно известно — чем более мощные силовые транзисторы стоят на аппарате, чем больше их количество, тем мощнее аппарат и надежнее.

Чем можно сломать силовой транзистор? В основном только перегревом. От чего греется «силовик» — от внутреннего сопротивления току. Более мощный силовой транзистор греется на таком же токе меньше, а менее мощный — больше. Если допустить перегрев, транзистор гарантированно выйдет из строя и потащит за собой остальные силовые транзисторы в этом аппарате (при ремонте меняют даже выжившие силовые транзисторы, так как они уже нормально работать не смогут). Чтобы не допустить перегрев, транзисторы сажают на мощные аллюминиевые радиаторы через термопасту, а для охлаждения радиаторов используют вентилляторы. Вентилляторы дешевле силовых транзисторов, поэтому производители дешевых инверторов предпочитают ставить по два вентиллятора в аппарат, а не увеличить реальную мощность номиналов.

И вот тут самый главный обман и кроется. Можно поставить 4 силовых транзистора по 20 ампер и аппарат будет выдавать 200 ампер, можно поставить 8 силовых транзисторов по 40 ампер и аппарат будет выдавать 200 ампер, хотя реальный номинал силовых транзисторов выше в 4 раза. Выдавать аппарат будет столько, насколько его настроят на заводе. Разница будет только в том, что первый вариант начнет сильно грется в работе, но его будут усиленно охлаждать двумя вентилляторами до того, как сработает датчик, а второй греться чильно не будет и вентиллятор легко справиться и один. Надо понимать, что вентиллятор охлаждает тем воздухом, который есть и если на улице температура +30 градусов, то будет вот такое охлаждение. При этом нагрев идет не постоянный, а волнами, то есть дуга горит — нагрев идёт, дуга погасла нагрев прекратился, вентиллятор работает. Фактически это выливается в то, что вентилляторы не успевают охлаждать слабые транзисторы и через какое-то время срабатывает термодатчик аварийного отключения. Время до срабатывания термодатчика обычно обозначают буквами ПН (продолжительность нагружения) или ПВ (продолжительность включения). То есть, грубо, проработал 6 минут из десяти — 60% ПВ (ПН). Проработал 3 минуты — 30% ПВ (ПН). Не отключился — 100% ПН(ПВ). Меряют на максимальном токе, выкручивая ручку регулировки по часовой стрелке до максимума. Делают несколько измерений подряд, потом выводят среднюю цифру. Таким образом, слабый инвертор может выдать большой ток, но не способен держать его долго, а мощный инвертор способен выдать большой ток и способен держать его долго. Обычно, бытовые инверторы настраивают так, что они держат большой ток недолго в расчете на то, что долго в быту работать инвертором не будут. Профессиональные инверторы настраивают так, что они, допустим, смогут держать ток 300 ампер, но настраивают их только на 200, чтобы остался запас мощности и вентиллятор смог охлаждать радиаторы силовых элементов бесконечно долго, столько сколько сможет работать сварщик. Считается что аппарат с ПВ (ПН) более 60% включительно — профессиональный аппарат, а все что ниже — бытовые. Фактически в паспортах пишут что угодно, но не правду. Например аппарат №1 и аппарат №2 из предыдущих разделов. Первый аппарат указан ток 220 ампер, реально выдал 193 ампера, в паспорте указан ПВ 70% — реально проработал первый раз 6 минут, второй 4 минуты, третий 3. В среднем ПВ реально около 40%. Второй аппарат выдал 200 ампер, заявлен 200 ампер, проработал 48 минут, не отключился, эксперимент закончили, так как температура на выходе не росла, таким образом он бы не отключился совсем. А ПВ был заявлен 60%.

Но окончательно запутывает вопрос следующая проблема. Отключает аппараты по перегреву не термодатчики силовых транзисторов, которых у тех нет, а термодатчики аппаратов на радиаторах охлаждения. Термодатчик каждый производитель ставит туда, куда считает нужным — на трансформатор, на диоды, на силовые транзисторы, подальше от элементов, поближе к элементам. Каждый раз разный результат. И термодатчики тоже могут быть с разными температурами срабатывания.

Поэтому вывод № 1. Читать раздел с ПН и ПВ надо лишь для общей картины, но никак не верить на слово — завышают почти все, но есть и те, кто занижает.

Вывод второй. Раздел с регулировкой тока читать тоже нужно только для общего понимания. Если написано 220 ампер — может быть будет 200, а может и 120. У нас и такие и такие есть.

Пункт 7 — максимальный диаметр электрода.

Это предпоследний несущественный показатель. Напомню, что полезную информацию дают и несущественные пункты, но так как они у всех одинаковые или почти одинаковые, мы их называем несущественными.

«Как же так?» — скажут мне — «Это же самый главный показатель». Нет. Не самый и не главный. Это пропаганда. Реклама. Причем этим пунктом забили голову огромному количеству любителей-сварщиков, профессионалы же на этот пункт никак не ориентируются, они знают, что электроды бывают разные и ток подбирать нужно и под электрод и под заготовку и под ситуацию.

Таким образом и максимальный размер электрода — это просто рекламный ход, чтобы продать более мощный аппарат и больше ни для чего этот пункт не нужен.

На пачке элетродов ОК46 2.5 мм указан ток сварки 60-100 ампер, а на «четверке» (4 милиметра)100-200 ампер.

А где же «тройка» тогда? Самый популярный размер электродов.

Часто задают вопрос: «что, этот аппарат и «четверку» потянет?»

Да, у нас самый слабый аппарат на 110 ампер. Даже он потянет, говорим мы.

«Пятёрка» (5 миллиметров) горит и на 90 амперах неплохо. Так что выбросите эти максимальные размеры электродов из головы. Ориентируйтесь на то, что тройка — это примерно 100 ампер в среднем. Хотите запас тока и надежности — берите больше. Не хотите переплачивать, можно и не переплачивать. У сварочного аппарата своего штангенциркуля нет и если вы ему принесете электрод не того размера, что написан в паспорте, он не откажется работать под этим предлогом.

Гораздо полезнее читать инструкцию к электродам.

Номер 8, класс защиты.

У всех аппаратов или почти всех класс защиты IP21 или IP21S (что в сути то же самое). Если коротко, то первая цифра 2 говорит о том, что такой толстый предмет как палец внутрь аппарата не попадет. Вторая цифра — 1 говорит о том, что вертикальные капли дождя не попадут внутрь. Сделать аппарат пылевлагозащищенным, так чтобы работать под водой не столько невозможно, сколько бессмысленно. Подводный инвертор спросом пользоваться будет в 0.001%, поэтому все делают аппараты открытые для вентилляции, а следовательно для пыли и влаги. А потому у всех IP21 (написать можно что угодно, реально это будет все таки 21).

Однако по степени пылезащищенности они сильно отличаются, а информация о классе защиты нам в данном случае никак помочь не может. Для этого надо взглянуть на аппарат. Сварочные аппараты инверторного типа бывают одноплатные (внутри одна основная плата) и трехплатные (внутри три основных платы). Есть небольшие вспомогательные платы, но грубо все инвертора можно разбить на эти две категории с многочисленными вариациями. Трехплатные аппараты намного лучше защищены от пыли и грязи, чем одноплатные.

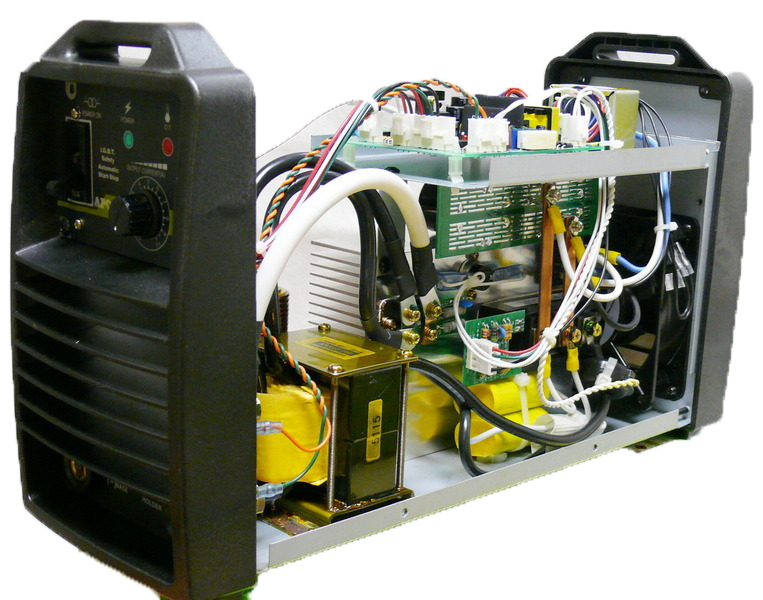

Одноплатный аппарат представляет собой одну большую плату почти размером с корпус аппарата, на которой размещены все элементы — управление, питание, силовые элементы, кондесаторы, радиаторы силовых элементов и вентилляторы. Всё это должно находиться на разных платах, но умещено в одну. Места между элементами очень мало и 12-вольтовые дорожки управления часто соседствуют с 300-вольтовыми дорожками силовой части.Отсюда часты пробои при попадании влаги с пылью, что влечет выход из строя сварочного инвертора.

Вентиллятор охлаждения (иногда их два) стоит (стоят) также на этой плате и поток воздуха идёт с задней части аппарата в переднюю через всю плату, забрасывая её пылью, грязью и мелкими металлическими частицами, которые в виде сварочных искр обильно попадают на место сварки.

Двойные вентилляторы одноплатных аппаратов делают эту работу (засорение инвертора) вдвойне эффективнее. Два вентиллятора — это тот пример, когда явное зло выдаётся за добро и даже конкурентное преимущество аппарата. «Как же?» — спросите вы, «два вентиллятора лучше охлаждают силовую часть инвертора! Где логика? Ведь это дополнительные затраты».

Логика в том, что на профессиональные аппараты с трехплатной компоновкой ставят всегд только один вентиилятор и он прекрасно справляется с охлаждением. На слабые инвертора, о чём подробнее немного позже, ставят слабые силовые транзисторы, которые при длительной работе сильно греются (физика!) и которые надо усиленно охлаждать. Вот для этого и ставят копеечные 12 вольтовые вентилляторы в пару, так как один вообще не будет справляться.

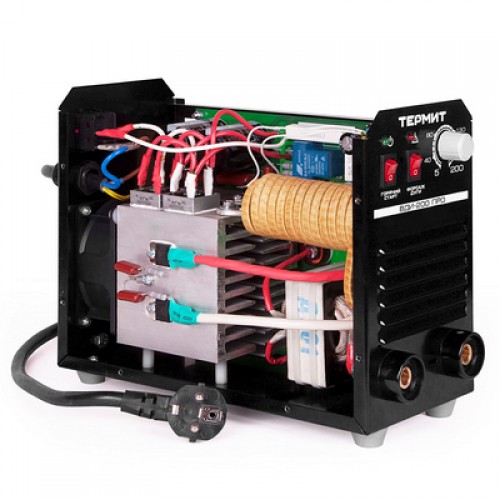

Трехплатные аппараты сделаны по другой схеме. Три платы — не одна. Места намного больше, дорожки не примыкают друг к другу, радиаторы силовой части расположены в виде тоннеля («тоннельное охлаждение») в виде квадратной трубы, на входе которой стоит вентиллятор (один), а выход этого тоннеля идет на переднюю вентилляционную решетку. Пыль организованным строем идёт на выход. Разумеется, полной герметичности процесса добиться не получается и часть пыли попадает на электронику, но только часть, а не почти вся, как на одноплатных «пылесосах». В итоге процент поломок аппаратов «из-за пыли» на «трехплатниках» снизился даже не в разы, а на порядок, то есть в десятки раз.

Можно сделать вывод, что я не люблю «одноплатники» и люблю «трехплатники». Ничего подобного. На рынке примерно 30% трехплатных аппаратаов и 70% одноплатных. Одноплатные аппараты — это в первую очередь дешевизна. Они в полтора-два раза дешевле трехплатных. Поэтому бытовые аппараты как правило делают одноплатными. В быту частники достают свои сварочные инвертора порой пару раз в год и буквально пылинки с них сдувают. Откуда взяться грязи и пыли внутри? Тем не менее количество поломок по причине попадания грязи внутрь одноплатного аппарата все равно очень высокое.

Разбираем характеристики дальше, итак

Пункт 9 паспорта — рабочий диапазон температур.

Широты у нас холодные, зима длинная а лето короткое, поэтому вопрос не праздный. Большинство аппаратов по паспортам как бы не могут работать на морозе. На практике работают почти все. Строго говоря не совсем понимаю, почему аппарат не может работать при температуре минус 40, если основная проблема с температурой у сварочных инверторов — перегрев, а не наоборот замерзание. Аппарат сам себя греет как приличный конвектор. Около 2 квт остаются в самом аппарате или выходят через вентилляционную щель на передней панели, так что от него ещё грется можно. Теоретически.

На практике зимой в тридцатиградусный мороз нагреть аппарат довольно сложно, так как вентиллятор (а у некоторых и два) загоняют кубометры морозного воздуха в электронику аппарата, в то время пока вы возитесь с железяками. Профессиональным сварщикам проще — они больше сваривают, и меньше возятся. Поэтому у них аппараты на морозе работают. Остальным могу посоветовать приделать на аппарат выключатель вентилятора, это совсем не сложно. Ну или подождать короткого лета, что ещё проще.

Номер 10 — «масса».

Как и предыдущая характеристика эта ни о чём не говорит. На неё даже производители не обращают внимание, поэтому чаще всего масса указана с ошибкой. Их никто не взвешивает, потому что производители знают, что 200 амперный аппарат весит примерно 5 кг, 140 амперный — 3.5 кг и так далее. Специально взвешали аппарат из примера, который разбираем сейчас. Реально меньше на 300 грамм или примерно 8% веса. Все конкуренты весят примерно также.

Но вот что бросилось в глаза и на что есть смысл обратить внимание. Аппарат на 190 ампер весит 4.7 кг, на 200 грамм меньше чем 220 ампер и на 300 грамм меньше чем на 250 ампер. Такого быть не может! Уважающий себя производитель никогда так не сделает. Вот пример из другого паспорта — аппарат на 180 ампер весит 5.1 кг, 200 ампер весит 5.6 кг, аппарат на 250 ампер весит 9.1 кг, то есть почти на 4 кг больше. Цифры кстати говоря ошибочные везде, но общий смысл передан верно. У первого производителя все три аппарата примерно одинаковые, а у второго сильно и заметно отличаются в размерах и следовательно в весе.

Теоретически 250 ампер из 5 килограммового аппарата выжать можно, он даже проработает какое-то время без особых проблем. Минут 15. Так что если увидите сварочный аппарат на 250 ампер весом в 5 кг — отдайте паспорт продавцу и пожелайте ему удачи.

Некоторые владельцы «250 амперных аппаратов» могут поспорить со мной, что у них такие есть и работают они прекрасно. Не соглашусь по двум причинам — у вас НЕ «250 амперник», а «200 амперник», вас обманули. А во вторых, сваривают такими аппаратами все равно «тройкой» на 100-130 амперах, то есть не давая ему реальной нагрузки. Но с такой нагрузкой спарвиться и самый простой и дешевый сварочный инвертор, для этого вовсе необязательно было покупать аппарат «на 250 «как бы» ампер».



Пункт 11. Максимальный потребляемый ток в амперах.

Ток в амперах это очень важно. В паспорте на аппарат, который я привел в пример, максимальный переменный входящий ток указан 30 ампер и О, ЧУДО! Он действительно 30 ампер. Угадали. Возможно измеряли. Так или иначе, это единственный показатель в этом паспорте абсолютно точно отражающий реальность. Ток указывает на потреблямую аппаратом мощность. Ток умножаете на напряжение, получаете мощность. То есть 30 ампер умножили на 220 вольт, получили 6.6 квт.

«Хорошо» — скажете вы,-«Мы поняли сколько заплатим за свет в конце месяца. Но нам это совсем не важно. Мощный аппарат потребляем больше, менее мощный меньше. Более мощный можно регулятором сделать менее мощным понизив мощность. Что в этом такого важного».

А вот что. Действительно потребляемая мощность важна тогда, когда собираешься работать от генератора или выбираешь сечение удлинителя или предохранитель в щиток. Но сварочные инвертора не относятся к классу энергосберегающей техники, это все знают.

Этот показатель важен в другом. При помощи его мы можем отличить слабенькие аппараты с примитивными схемами стабилизации дуги от тех, у которых есть запас мощности, а значит более надежных и с более дорогими схемами. Для этого нам будут нужны: тестируемый аппарат, токовые клещи переменного тока, ЛАТР (лабораторный трансформатор) киловатт на 10, который понизит напряжение с 220 вольт до, допустим, 160 вольт, балластный реостат, который будет заменителем сварочного процесса и калькулятор для подсчёта итогового результата.

Суть метода в следующем. При падении напряжения ниже установленного в 220 вольт для сохранения стабильной мощности, аппарат должен начать повышать ток. То есть по паспорту 30 ампер. Это на 220 вольт. Понижаем напряжение до 160 вольт и смотрим. При 160 вольтах у всех аппаратов произведение напряжение на ток должно быть примерно таким же как и и при 220вольтах. По идее — будет падать (закон Ома). Но инвертор на то и инвертор, что может стабилизировать ток при падении напряжения. Но для этого на инверторе нужна мощная силовая электроника, так как повышение тока может вызвать выход аппарата из строя. Приведу пример(реальный, но без названий фирм и моделей): аппарат №1 — при напряжении 220 вольт входящий ток 30 ампер. Аппарат № 2 при напряжении 220 вольт входящий ток 27 ампер. При понижении напряжения оба начинают наращивать ток, но ниже 180 вольт первый сдаётся и на 160 вольтах потребляет 25 ампер, а второй на 160 вольтах потребляет 38 ампер.

Теперь берем калькулятор и умножаем: первый аппарат забирал из сети 220вольт*30ампер=6600 ватт. То есть 6.6 квт. При понижениии напряжения он стал забирать 160 вольт*25 ампер=4000 ватт. То есть 4 квт. Второй аппарат брал 27 ампер*220 вольт=5940 ватт, при пониженном напряжении стал потреблять 38 ампер*160вольт=6080 ватт, то есть мощность аппарата не упала совсем. Вы бы взяли себе аппарат №1?

Это не единственный подобный тест сварочных инверторов, но довольно показательный. В совокупности несколько тестов дадут полную картину.

А теперь пойдём дальше.

Из всего этого возникает следующий вопрос: а зачем тогда воообще читать паспорта?

Ответ: да ни за чем. Я шесть лет продаю сам или имею отношение к процессу продажи сварочных инверторов прямое отношение, но внимательно прочитал паспорта только сейчас, когда готовился писать статью про технические характеристики сварочных инверторов. Мне и раньше было понятно, что читать там нечего. Отсюда вытекает следующий вопрос:

Как тогда выбрать сварочный инвертор?

Я предложу свой вариант технических характеристик для паспорта сварочного инвертора. Если их заполнить так как есть на самом деле, выбор сварочного аппарата можно будет делать по бумажным данным. Вот мой список с моими комментариями.

1. Производитель и марка силовых транзисторов инвертора. Включая номинал «силовика» и количество, установленное на инверторе. Как правило 20, 30, 40, 50 или 60 ампер. Как правило от 2 штук до 8 штук.

2. Размеры сварочного инвертора. Покупатель должен видеть что этот аппарат меньше а этот больше и делать выбор. Это важно, но мало у кого есть.

3. Минимальное напряжение сети, при котором сохраняется заявленная мощность инвертора. То есть минимальное напряжение в сети при котором аппарат будет работать полноценно.

4. Наличие/отсутствие тоннельной системы охлаждения. От этого зависит эффективность работы вентиллятора охлаждения и количество пыли попадаемой внутрь аппарата.

Сварочный аппарат инвертор как выбрать и правильно эксплуатировать — Postroyka-Dom.com

Сварочный аппарат инвертор – это прибор, который широко используется сегодня для сварочных работ. Однако, не многие знают принцип работы этого прибора, иногда, даже профессионалы затрудняются с ответом на данный вопрос. Давайте попробуем разобраться в этом.

Оглавление:

• Сварочный аппарат инвертор
• Сварочный аппарат инверторного типа (плюсы)
• Сварочный аппарат инверторного типа (минусы)
• Как правильно варить сваркой, видео-инструкция

Сварочный аппарат инвертор

Данный прибор иногда называют выпрямителем, имеющим транзисторный инвертор. А работает он следующим образом:

•  Первым делом, производится подача переменного тока, с частотой 50 Гц, к выпрямителю, который является обычным диодом, пропускающим лишь полупериод;
•  Далее происходит сглаживание выпрямленного (постоянного) тока, при помощи фильтра: дросселя с конденсатором;
•  За тем, выполняется преобразование полученного постоянного тока в переменный при помощи инвертора, однако, частота тока теперь будет лежать в пределах от 20 до 50 кГц (на сегодняшний день, уже существуют модели преобразовывающие частоту до 100 кГц !). Использование подобных высоких частот — это и есть основное техническое решение, позволяющее получить огромные преимущества инвертора перед остальными источниками питания;

После этого, «обычный» силовой трансформатор выполняет понижение высокочастотного переменного напряжения до отметки 70-90В, и повышение токов до отметки, которая требуется для сварочных работ (100-200А). Это, по сути, означает, что инверторное сварочное устройство обеспечивает сварочный ток, требуемой силы, преобразовывая высокочастотные токи, а не преобразовывая электромагнитную силу в индуктивных катушках как в аппаратах трансформаторного типа.

Использование предварительное преобразование тока дает возможность пользоваться трансформаторами, имеющими очень малые габариты. К примеру, чтобы получить сварочный ток в 160А в инверторном приборе используется трансформатор, который весит 250г, в то время как для обычного сварочного аппарата потребуется использование медного трансформатора, весящего 18 кг чтобы получить данные параметры;

Далее, при помощи высокочастотного выпрямителя, происходит выпрямление переменного тока;

После прохождения высокочастотного фильтра, ток направляется к дуге;

Контроль всех преобразований тока осуществляется при помощи блока управления. Современные сварочные аппараты, для этих целей пользуются модулем IGBT, который является самой дорогой деталью прибора.

Если что такое сварочный аппарат инверторного типа примерно ясно, то плюсы и минусы данных приборов в сравнении с другими сварочными аппаратами остаются загадкой. Попробуем пролить свет на данные вопросы.

Сварочный аппарат инверторного типа (плюсы)

1. Преимущества технического характера:

•  хороший КПД – в пределах от 85 до 95%;
•  идеальное значение коэффициента мощности — 0,99;
•  дефицитные электротехнические материалы расходуются значительно долее медленно;
•  параметры режима регулируются в широком диапазоне — от значения в несколько ампер до значения в сотни и тысячи;

Регулировка сварочного тока, так же осуществляется в намного более широком диапазоне, чем в обычном аппарате, явный плюс такой сварки

•  показатели продолжительности нагрузки источника питания достигают 80%;
•  источники питания могут работать параллельно для общей нагрузки;
•  широкий диапазон регулировки тока и напряжения;
•  управлять источником можно дистанционно;
•  минимум потерь электроэнергии на таких элементах как сварочные кабеля и соединительные элементы;
•  малый объем и вес, удобство в переноске и источника до места сварки;
•  двойная изоляция, что обеспечивает электробезопасность высокого уровня.

Преимущества технологического характера

•  сварочный процесс осуществляется при помощи покрытых электродов любой марки, с использованием постоянного и переменного тока;
•  внешняя статическая характеристика универсальна. Обеспечивается возможность ручной дуговой сварки при помощи покрытого неплавящегося электрода в аргоновой среде, а также механизированной сварки с использованием плавящегося электрода в защитном газе;
•  стабильное зажигание дуги;
•  использование короткой дуги, для уменьшения энергопотерь и улучшения качества сварных соединений за счет уменьшения зоны высокотемпературного воздействия;
•  формируется качественный шов в любом пространственном положении;
•  эффект разбрызгивания во время сварки сведен к минимуму;
•  возможность исключения магнитного дутья во время сварки, с использованием постоянного тока;
•  возможность сваривать трудносвариваемые стали и сплавы;
•  устойчивая обратная связь между такими параметрами как ток и напряжение дуги, и параметры выхода, за счет микропроцессорного управления сварочным инвертором;
•  возможность сваривать сложные металлоконструкции, не обладая высокой квалификацией.

Сварочный аппарат инверторного типа (минусы)

• Цена инверторного сварочного аппарата в 2-3 раза больше чем у прибора трансформаторного типа.
• Традиционные сварочные аппараты дешевле ремонтировать. Если сломается одна из ключевых деталей — модуль I.G.B.T., то это будит стоить треть цены сварочной установки. Это может произойти, если рабочий попытается побыстрее справиться с очень толстым и прочным металлом (к примеру, с рельсом), или питающая сеть пропустит большой скачек напряжения. Если такое случается, то для срабатывания защиты в виде теплового реле просто не будет времени.
• Для инвертора больше, чем для других сварочных аппаратов страшна пыль. Особенно, на производстве и строительстве. Чистка и продувка инвертора должна производиться более часто, чем для остальных сварочных аппаратов.
• Электрические схемы данных приборов «не любят» минусовых температур. Хранить сварочный инвертор в гаражном помещении также небезопасно (воздействие резких температурных перепадов может привести к образованию конденсата, а это губительно для отдельных узлов прибора).

Как правильно варить сваркой, видео-инструкция

Допустим, вам по хозяйству просто необходим сварочный аппарат, однако, вы не знаете, как правильно варить сваркой. Видео материал, представленный ниже, поможет вам раз и навсегда уяснить для себя этот процесс.

Но сначала – немного теории.
Для начала, перечислим предметы, необходимые рабочему для сварки:

• 1. Защитная маска.
• 2. Рукавицы из замши.
• 3. Инструменты для удаления шлака.
• 4. Сварочный агрегат.
• 5. Электрод или специальная проволока.
• 6. Защитный костюм.

Чтобы изготовить качественный сварной шов, первым делом нужно наработать практические навыки сварки. Без сомнения, с каждый последующий ваш шов будет лучше предыдущего, так что лучше для начала попробовать свои силы на простых поверхностях.
Неотъемлемая часть сварочных работ – это техника безопасности, ни в коем случае не начинайте работу без перчаток и маски. Металл, который вы будете сваривать, должен быть тщательно зачищен наждачной бумагой или напильником, это необходимо для того, чтобы розжиг дуги не вызвал проблем и шов был аккуратен, так как грязь и ржавчина мешают этому.

Порядок произведения работ

Сварочный аппарат всегда укомплектован двумя специальными проводами, на концах которых находятся стальные зажимы, в первом зажиме закрепляется электрод, второй должен быть подсоединен к металлу, которых нужно сварить.
Сварочные работы выполняются в следующем порядке:

•  Для начала нужно произвести установку электрода в зажим.
•  После этого, крепим зажим второго провода к детали, которую мы будем сваривать.
•  Теперь, слегка постукивая электродом о металл, производим розжиг электрической дуги.
•  Далее нужно не спеша производить поступательные движения электродом по тому месту, в котором требуется произвести сварку.
•  После того, как на небольшом участке была произведена сварка, следует прерваться для выполнения оценочных работ качества шва.
•  Если это требуется, нужно удалить шлак молотком или щеткой.
•  Далее, выполняем работы до конца, по тому же принципу.

Результатом ваших трудов должен стать сварной шов. И пусть с первого раза он и не будет красивый и ровный, но постепенно, когда вы наберетесь опыта, результат сварочных работ станет именно таким, какой вам нужен.

советы по выбору сварочного аппарата-инвертора

Инвертор – это электронный аппарат с новыми свойствами:

• Он весит примерно двенадцать килограммов.
• Электроэнергии потребляет в несколько раза меньше обычного.
• КПД превышает 90 %.
• Вырабатывает постоянный ток, который устанавливается для определённого вида сварки.

Выбор сварочного инвертора трудоёмкое, но важное дело. Промышленность выпускает три вида таких аппаратов: бытовые, профессиональные, промышленные. Для домашнего пользования лучше выбрать бытовой аппарат. Им можно качественно проварить шов, но его длина будет меньше. Однако следует заметить, что аппараты бытового назначения большой мощности не выпускают.

Перед тем как выбрать инверторный сварочный аппарат многих покупателей, конечно, интересует цена изделия. На рынках сварочных аппаратов сейчас много дешёвых моделей. Но специалисты не советуют покупать недорогие и миниатюрные аппараты. Стремление производителей уменьшить габариты и снизить вес изделия уменьшает и его возможности. Профессиональные модели стоят дорого. Их покупать нет смысла. Поэтому при выборе инверторного аппарата придерживаются середины.

Обратите внимание! Основной недостаток дешёвого сварочного аппарата – низкий показатель продолжительности включения.

Этот показатель рассчитывают из десятиминутного интервала. При такой продолжительности включения дешевым аппаратом можно варить две минуты, в остальное время он должен охлаждаться. Дешёвые аппараты быстро ломаются. Отремонтировать их сложно из-за недостатка запчастей, а также одноплатного метода производства.

Чтобы остановить выбор на определённой модели, надо предварительно ознакомиться с её характеристиками.

К недостаткам инверторов относятся:

• Высокая стоимость.
• Их ремонт обходится дорого, а поломки происходят при перегрузках и скачках напряжения.
• Инвертор боится пыли, его надо часто чистить и продувать.
• Хранить этот сварочный аппарат можно в гараже, но надо помнить, что при изменениях температуры на платах может появиться конденсат. Поэтому надо придерживаться следующего правила: аппарат включать после двух часов просушки в тепле.

Что нужно выяснить при выборе устройства

Какие ограничения имеются для выполнения сварочных работ при нестабильном напряжении в сети. Для городской электросети подойдёт аппарат с допуском плюс-минус 15%, для сельской и дачной электросети с 20 % допуском. Какие параметры сварки указаны производителем: диаметры используемых электродов, допустимое напряжение, мощность аппарата, сила тока.

Обратите внимание! В сервисном центре стоит узнать о наличии у них печатных плат на выбранный аппарат. Печатные платы часто ломаются и стоят дорого. Если таковые есть исключительно под заказ, значит, запчасти редко запрашивают, и это хорошо. На таком инверторе можно остановить выбор.

Каков его температурный диапазон?

Предельно допустимая норма положительной температуры +40. При её повышении, а у нас это редкое явление, срабатывает защита. А вот зимой возникают проблемы. Инвертор состоит из микроконтроллеров, конденсаторов, транзисторов, тиристоров. Каждый из них имеет свой рабочий температурный диапазон. Производитель должен указать, при какой отрицательной и положительной температуре они будут нормально работать в сборке. Такую информацию бывает трудно найти.

Все знают, что при отрицательной температуре электроника работает плохо.

Обратите внимание! У этих аппаратов при очень низких температурах загорается лампочка «перегрузка». Инвертор не включается. Если в паспорте не указаны данные о температурном диапазоне эксплуатации, пользоваться сваркой на морозе нежелательно.

При нестабильности напряжения в энергосети лучше приобрести инвертор более мощный, ориентируясь на 220-230В.

Немаловажное значение имеет выбор фирмы-производителя. Для выбора хорошей сварочной установки, обращают внимание и на следующие показатели: наличие каталогов, сервиса, инструкции на языке страны-покупателя, её чёткость, сайт, сертификат.

Независимо от мощности сварочный инвертор потребляет столько электроэнергии, сколько расходует на сварку. В нерабочем состоянии потребление небольшое – только для управления. Вообще потребляет электроэнергии он меньше, чем обычный сварочный аппарат.

Технические возможности инверторов

• Они поистине уникальны. Микропроцессорное управление позволяет ему постоянно анализировать ситуацию на дуге.
• Автоматически отключается напряжение при коротком замыкании электрода на поверхность, которую сваривают. При этом нагревания аппарата и прилипания электрода нет.
• Облегчается возбуждение дуги во время сварки путём усиления импульсов тока.
• Сварочные инверторы успешно применяют для всех типов сварки: ручной дуговой, аргонно-дуговой, полуавтоматической, плазменно-дуговой.

Как выбрать инверторный сварочный аппарат для дома и дачи

Сварка металлов уже многие десятилетия считается самым быстрым и надёжным их соединением. Электрическая сварка, по сравнению с газовой, намного предпочтительней и безопасней, поскольку не предполагает использование взрывоопасных газов – ацетилена и кислорода.

Электросварка металлов осуществляется дугой, которая образуется между электродами при низком напряжении и большой силе тока. В старых моделях сварочных аппаратов такая дуга формировалась вторичной обмоткой понижающего трансформатора. Современные сварочные аппараты представляют собой электронные устройства с двойным преобразованием напряжения – или инверторы.

Содержание:

• Разновидности
• Принцип работы сварочных инверторов
• Преимущества и недостатки
• Критерии выбора инвертора
  • Заключение

Разновидности

Инверторные устройства для электросварки металлов отличаются достаточно компактными размерами, надёжностью и невысокой стоимостью. Сейчас личный сварочный аппарат в гараже или на даче может себе позволить любой желающий. Чтобы определить, какой сварочный аппарат-инвертор лучше, нужно немного разобраться в их модификациях и типах сварки.

По мощности, сварочные инверторы принято разделять на три группы:

• Малой мощности;
• Средней мощности;
• Большой мощности.

От этого параметра зависят возможности аппарата и его функционал. Маломощный сварочный инвертор работает от однофазной сети 220В и обеспечивает рабочий ток до 200 ампер, что позволяет выполнять работы MMA с электродами до 5 мм.

Устройства средней мощности выдают сварочный ток от 10 до 300 ампер. В зависимости от модели, они могут подключаться к сети 220/380В и позволяют выполнять работу в режимах MMA, MIG/MAG и TIG.

Мощные инверторы обеспечивают ток от 45 до 600 ампер и обладают большими функциональными возможностями. Встроенный микропроцессор позволяет запоминать до 99 рабочих режимов и диагностировать внутренние неисправности.

В технической литературе могут использоваться следующие обозначения:

• MMA;
• MIG/MAG;
• TIG;
• CUT.

При сварочных работах наибольшее распространение получила сварка MMA. В российской документации она может обозначаться РДС (ручная дуговая сварка). Сварочная дуга зажигается между электродом и деталью. Электроды покрыты специальным составом, который улучшает воспламенение и способствует стабильному горению.

MIG и MAG – это обозначение полуавтоматического сварочного процесса, в среде нейтрального газа, с использованием присадочной проволоки. Этот процесс применяется на промышленных сварочных установках.

Ручная сварка с применением неплавящегося молибденового или вольфрамового электрода в газовой среде обозначается TIG (WIG). Так как в качестве газа обычно применяется аргон, то сварка может сокращённо называться АДС или аргонно-дуговая сварка.

ЧИТАЙТЕ ТАКЖЕ:   Учимся варить электросваркой самостоятельно — фото и видео-инструкция

Кроме сварочных работ в отдельных случаях может применяться плазменная резка металла, которая в специальной литературе обозначается CUT. Для этого применяется специальная горелка и источник газовой струи.

Принцип работы сварочных инверторов

Сварочные аппараты инверторного типа работают на принципе двойного преобразования питающего напряжения. Весь процесс происходит в несколько этапов:

• Выпрямление сетевого напряжения;
• Преобразование его в напряжение высокой частоты;
• Понижение величины напряжения;
• Выпрямление полученного напряжения.

Напряжение сети 220/380 вольт через сетевой фильтр поступает на мост из мощных кремниевых диодов, где выпрямляется. Фильтр препятствует проникновению сетевых импульсных помех на электронную схему сварочного инвертора. Пульсации полученного напряжения сглаживаются конденсаторами большой ёмкости.

Далее постоянное напряжение, порядка 310 вольт, преобразуется в переменное импульсное напряжение высокой частоты. Её величина может находиться в интервале 40-80 кГц. Преобразование (инвертирование) осуществляется мощными IGBT или MOSFET полупроводниковыми элементами. Из-за рассеивания большого количества тепла, транзисторные ключи устанавливаются на мощных радиаторах. Инвертор работает под управлением ШИМ контроллера.

Импульсы с выхода преобразователя поступают на первичную обмотку трансформатора, который предназначен для понижения напряжения до оптимальной величины. Использование высокой частоты позволило добиться очень маленьких габаритов трансформатора. Если обычный сварочный трансформатор на 160А весит около 20 кг, то импульсный сварочный преобразователь весит не более 4 кг.

Последним элементом схемы сварочного инвертора является диодный выпрямитель. Поскольку для такой частоты обычные диоды не годятся, в выпрямителе применяются высокоскоростные диодные сборки. Это могут быть обычные элементы или диоды Шотки. Они монтируются на радиаторах.

Для получения оптимального температурного режима в конструкции сварочного преобразователя предусмотрен вентилятор. Важным элементом схемы инвертора является реле плавного пуска. Оно состоит из мощного резистора и конденсатора и предназначено для того, чтобы мощный электрический импульс, образующийся в момент включения прибора, не «выбил» диоды мостовой схемы.

Преимущества и недостатки

У сварочных аппаратов инверторного типа много достоинств и почти нет недостатков, что сделало эти устройства востребованными не только у профессионалов, но и у домашних умельцев.
Преимущества сварочных инверторов:

• Большая мощность;
• Высокое качество шва;
• Компактные габариты и вес;
• Экономичный расход электроэнергии;
• Дискретная и плавная регулировка тока;
• Дополнительные опции.

ЧИТАЙТЕ ТАКЖЕ:   ТОП-8 сварочных инверторных аппаратов российского производства

Устройство обеспечивает большой сварочный ток, который практически не зависит от габаритов. Выпускаются сварочные аппараты, которые комплектуются ремнём для ношения через плечо. Использование для сварки постоянного тока предотвращает разбрызгивание металла и обеспечивает очень качественный шов. У инверторных устройств большой КПД, отсюда экономия энергии. Сварочный ток можно регулировать в любых пределах. Современные сварочные инверторы могут иметь дополнительные опции, облегчающие работы сварщика.

К недостаткам инверторных аппаратов можно отнести:

• Высокую цену и дорогой ремонт, за счёт высокой стоимости комплектующих изделий;
• Сварочные преобразователи следует оберегать от пыли и загрязнений и регулярно продувать пылесосом и очищать мягкой кистью элементы электронной схемы;
• При попадании влаги внутрь корпуса, может произойти короткое замыкание и пробой полупроводниковых приборов;
• Не все сварочные аппараты такого типа могут работать в условиях низких температур.

Критерии выбора инвертора

Чтобы знать, как выбрать инверторный сварочный аппарат, необходимо разобраться в его основных характеристиках:

• Рабочий ток;
• Напряжение на электродах;
• Тип сварки;
• Продолжительность включения;
• Напряжение сети;
• Температурный режим;
• Дополнительные возможности.

От того, какой ток выдаёт сварочный инвертор, напрямую зависит толщина свариваемого металла. Напряжение холостого хода на электродах отличается от напряжения при сварке. В первом случае напряжение может быть равно 60-80 В, а сварочная дуга устойчива держится при напряжении 25-35 В. В бытовых условиях используется только ручная дуговая сварка (РДС) или MMA.

Продолжительность включения (ПВ) иногда называют полезным временем или продолжительностью нагрузки (ПН). Этот параметр указывается вместе с током, например, (150А – 80%). Это означает, что на указанном токе 20% времени сварочный аппарат должен остывать.

Практика показывает, что непрерывная сварка, особенно для домашних надобностей, не превышает 20%, а остальное время приходится на замену электрода, подготовку и зачистку шва.

Для подключения профессиональных сварочных аппаратов с большим током бытовая сеть не подходит, поэтому для питания мощных сварочных инверторов нужно ставить на силовом вводе дополнительный отвод.

Электронные сварочные аппараты достаточно критичны к температурным значениям среды. Большинство из них не предназначено для работы при температуре ниже – 10°C, поэтому при выборе аппарата нужно тщательно ознакомиться с его техническими характеристиками.

Какой сварочный инвертор лучше, можно определить по наличию дополнительных полезных опций:

• Активный старт;
• Форсаж сварочной дуги;
• Антиприлипание.

Активный старт позволяет легко зажечь дугу даже непрофессионалу. В момент касания электродом заготовки происходит мгновенное увеличение (бросок) сварочного тока. У разных моделей инверторных аппаратов эта величина может составлять от 20 до 90 процентов от установленной величины. Лучше всего, если этот параметр можно регулировать и отключать при необходимости, так как при сварке тонкого металла его можно прожечь. Форсаж работает похожим образом, только бросок тока происходит в процессе сварки, если дуга разрывается.

Часто бывает, что при сварке электрод намертво прикипает к металлу, при этом возникает короткое замыкание. Функция «антиприлипание» в момент короткого замыкания отключает электронную схему, подающую напряжение на электрод. Это позволяет избежать выхода из строя полупроводниковых приборов сварочного инвертора.

ЧИТАЙТЕ ТАКЖЕ:   Сварочный инвертор Ресанта: какой выбрать?

Заключение

Чтобы определить, какой инверторный сварочный аппарат лучше для дома или для дачи, следует заранее знать, для чего он будет использоваться. Обычно в условиях загородного дома или приусадебного участка возникает необходимость сварочных работ при изготовлении небольших конструкций из металла.

Это может быть каркас для оранжереи забор из металлоконструкций или гаражный бокс. Для этих целей используется уголок, трубы или листовой прокат толщиной не более 5 мм. От силы тока зависит диаметр применяемого электрода.

При толщине металла до 2-х мм могут использоваться электроды диаметром 2,0-2,5 мм. При этом достаточно сварочного тока 60-80 ампер. Для металла 2-5 мм потребуются электроды диаметром 3-4 мм при силе тока 80-120 ампер. Для сварки металла 5-10 мм применяются электроды 4-6 мм, а величина сварочного тока может быть в интервале 130-230 ампер.

Из приведенных данных можно сделать вывод, что для индивидуального применения на дачном участке подойдёт сварочный аппарат инверторного типа, питающийся от однофазной сети 220 вольт с учётом колебаний напряжения сети 10-15%. Устройство должно обеспечивать сварочный ток до 160 ампер и иметь дополнительные опции.

Кроме того, на вопрос какой сварочный аппарат инвертор лучше, можно ответить однозначно – конечно отечественного производства. Европейские модели стоят дорого, приобретая китайский товар можно получить совсем не те параметры, что написаны в паспорте, а вот с российскими инверторами проблем не будет, поскольку они прекрасно адаптированы под наши электрические сети.

Как выбрать сварочный инвертор Статьи

« Назад Сегодня выполнить какие-то сварочные работы вполне сможет и неподготовленный человек. А поможет ему в этом новое поколение сварочных аппаратов, так называемые инверторы. Как только, по ошибке, их не называют: «сварочный инвектор», «сварочный инжектор», «сварочный конвертор» и даже «сварочный инвептор» но правильное название — сварочный ИНВЕРТОР. Аппараты эти отличаются. от привычных нам тяжелых трансформаторов. многими показателями. Это и небольшой вес (всего несколько килограммов), и сравнительно небольшой размер, и удобство в работе, и масса других полезных функций и дополнений. На рынке сейчас представлено просто огромное количество моделей, поэтому осуществить правильный выбор довольно сложно. В статье мы расскажем, как выбрать сварочный инвертор для своих нужд. Для чего обычному человеку, не имеющему опыта работы со сваркой, может потребоваться сварочный аппарат? Он может быть востребован практически везде. Если у вас есть дача или вы живете в частном доме, то часто приходится резать или соединять металлические уголки, арматуру, прочие детали. С помощью инвертора сделать это можно легко и быстро, даже без соответствующего опыта. Принцип работы сварочного инвертора. Любой сварочный аппарат-инвертор, отзывы о котором можно найти на множестве интернет-ресурсов, представляет собой сложное электронное устройство, питающееся от напряжения 220 В. Переменный ток идет на выпрямитель, откуда выходит постоянный ток, а затем сглаживается фильтром. Теперь инвертор преобразует его в высокочастотный переменный ток. Далее по цепочке, происходит выпрямление высокочастотного тока, то есть, преобразование его опять в постоянный ток. Ток сглаживается фильтром и поступает на электрод. За процессы преобразования тока отвечает главное электронное устройство инвертора — блок IGBT. Сварка сварочным инвертором производится легче, чем обычной сваркой, а высокая частота тока позволяет использовать трансформатор небольшого размера. Отсюда и легкость всего устройства. Например, для обеспечения аппарата сварочным током 150-160 ампер достаточно веса трансформатора 250 грамм. Можно сделать небольшое сравнение. Для того чтобы получить такой ток в обычном сварочном аппарате, ему необходим трансформатор весом около 20 кг. Какой выбрать сварочный инвертор? Об этом необходимо задуматься еще до покупки. Выбор сварочного инвертора зависит от того, как часто вы планируете его использовать. Для домашних нужд вполне будет достаточно и недорогой модели, стоимостью около 120-140 долларов и сварочным током 150-180 ампер, а для профессиональной деятельности обратите внимание на более дорогие агрегаты обеспечивающие токи до 250 ампер. При выборе устройства следует учитывать некоторые основные и дополнительные характеристики инвертора, о которых мы поговорим ниже. Процент нагрузки (ПН). Одна из важнейших характеристик сварочных инверторов и означает она следующее — какой процент времени, из 5 минутного цикла, сварочный аппарат способен держать дугу при заданном токе. Для России лучше брать за основу именно 5-и минутный цикл. Разберем все это на примере конкретного аппарата. Фото маркировки с корпуса сварочного инвертора Fubag IN 130.   Цифры подчеркнутые синим это процент нагрузки, зеленым это заданный ток. Для примера возьмем столбик где написано 5% и 130А. 5% — это ПН, ну а 130А — это 130 ампер. Считаем — цикл 100% = 5 минут = 300 секунд. 300/100=3*5=15секунд. Все эти расчеты означают, что при установленном токе 130 ампер (примерно электрод тройка) варить можно всего 15 секунд, а 4 минуты 45 секунд нервно курить, ожидая пока инвертор остынет. Только так и никак иначе! А вот при токе 45 ампер (примерно электрод 1.6мм). 300/100=3*60=180секунд Можно варить 3 минуты и 2 минуты уже спокойно подождать пока остынет инвертор. Вывод — перед покупкой определитесь какими электродами будете варить, если тройкой это 120 ампер, выбирайте аппарат который при токе 120 ампер обеспечит процент нагрузки не ниже 60%. Регулировка сварочного тока. Все инверторы оснащаются регулятором, способным изменять силу сварочного тока. Однако диапазон таких изменений может быть различным. Изменять ток бывает необходимо в различных ситуациях. Например, если сварка производится электродом толщиной 2 мм, то ток можно уменьшить, иначе электрод быстро раскалится докрасна и согнется. А вот для сварки толстыми электродами силу тока можно увеличить. Если этого не сделать, то будет наблюдаться эффект «залипания», когда электрод прилипает к свариваемой детали. Для бытовых нужд, а также для периодической работы вполне достаточно тока 150-180 А. Защита от перепадов напряжения в сети. Практически все аппараты хорошо выдерживают перепады сетевого напряжения. Бытовые приборы имеют показатель колебаний напряжения в пределах 10-15 %. Более дорогие модификации способны устойчиво противостоять скачкам напряжения до 25 %. Выбор сварочного инвертора лишь частично зависит от этого параметра, так как обычно в сети не бывает слишком маленького напряжения. Однако для гаражных, садовых и дачных участков, где проблемы с сетью явление довольно частое, на этот параметр следует обратить внимание. Защита от влаги и пыли. Каждый инвертор имеет присвоенный ему класс защиты. Наиболее распространенный класс — IP21. Он обеспечивает защиту от дождя, идущего сверху вниз, а также защищает аппарат от крупных частиц мусора и пыли. Более совершенная защита обеспечивается классом — IP23. Это уже косой дождь и более мелкая пыль. Совет: никогда не работайте вблизи включенного инвертора болгаркой и тем более не работайте инвертором рядом со шлифовальным станком. Металлическая пыль является злейшим врагом инвертора. Попадание такой пыли на печатную плату устройства может привести к замыканию дорожек и сгоранию инвертора. Более подробно о классах защиты: IP (степень защиты оболочки) Защита от перегрева. Качественные аппараты оснащены защитой, которая отключает аппарат при его перегреве. Если, например, долгое время работать сваркой на максимальном токе, то возможно возникновение подобного перегрева. Особенно летом, при высокой температуре воздуха. Более простые модели такой функции не имеют. Но этот параметр не является критически важным, ведь работать непрерывно практически не получается. Поэтому перегреть инвертор достаточно трудно но можно — не забывайте об этом. Ремонтопригодность. Очень важно покупать такой инвертор, который можно будет отремонтировать после окончания срока гарантии. Дешевые китайские модели не обладают такой возможностью. Наиболее дорогая деталь аппарата, блок IGBT, в случае сгорания какой-то небольшой детальки, уже невозможно отремонтировать в таких устройствах. Функция антизалипания. Функция «Arc Force» дает возможность увеличивать силу сварного тока при ее максимальном сближении с деталью. Следовательно, электрод не будет прилипать к детали. Если электрод все же прилип (что бывает при малом сварочном токе), то функция «Anti-Stick» автоматически снижает ток, в результате чего электрод охлаждается. Возможность сваривания других металлов. Дорогие сварочные инверторы способны варить не только сталь, но и чугун, и нержавеющую сталь. Также они могут работать в среде инертных газов (аргонная сварка). Но и стоимость их будет значительно выше. Как выбрать сварочный инвертор со всеми этими функциями? Достаточно взглянуть в паспорт изделия, где имеются подробные сведения обо всех возможных режимах работы устройства. Необходимая комплектация инвертора. Покупая сварочный аппарат, убедитесь в наличии необходимых принадлежностей, без которых работа будет невозможной. Обычно любой агрегат комплектуется следующими компонентами: • два толстых изолированных провода, которые надежно соединяются с устройством. Один провод имеет держатель для электрода, а второй — зажим для закрепления на свариваемой детали; • щиток с темным стеклом. Лучше всего, совместно с покупкой аппарата, приобрести маску сварщика. В ней вам будет удобнее работать, нежели удерживать одной рукой щиток, а второй — держатель с электродом. Рекомендуется приобрести современную маску типа «Хамелеон», в которой стекло автоматически затемняется в зависимости от количества света, поступающего на стекло; • комплект электродов обычно покупается отдельно от сварочного аппарата; • приобретите также перчатки, в которых будете работать.

5 вещей, на которые стоит обратить внимание

Сварка позволяет строить небоскребы, производить автомобили, самолеты и многое другое. Невероятно, но современные технологии позволяют выполнять сварку в вашем гараже, в магазине или даже на заднем дворе. Итак, если вам нужно сварить детали нестандартной рамы мотоцикла или просто сломанный шарнир, портативный сварочный аппарат дает вам всю мощь сварки.

Итак, на что следует обратить внимание при покупке переносного сварочного аппарата? В этом важном руководстве покупателя представлены основные параметры, которые имеют значение при выборе портативного сварочного аппарата, наиболее подходящего для ваших нужд, в том числе:

1. Производительность
2. Потребляемая мощность
3. Выходная мощность02

   6 Металл

   2

   6

   5 он может сваривать

4. Размер и вес

С таким большим выбором вариантов и производителями, предлагающими вам каждую спецификацию в книге, легко заблудиться в лабиринте информационного беспорядка и принять неправильное решение. . Вот почему первый шаг при покупке портативного сварочного аппарата — убедиться, что вы действительно понимаете, что такое сварка, как она работает и, возможно, самое главное, что отличает различные методы сварки.

Содержание

5 На что обращать внимание при покупке портативного сварочного аппарата

Опытный сварщик может точно знать, на что обращать внимание при выборе портативного сварочного аппарата, возможно, вплоть до конкретной марки и номера модели. Однако для остальных из нас, , покупка портативного сварочного аппарата может оказаться непростой задачей без необходимой информации.  Обдуманное решение — это мудрое решение, особенно когда речь идет о выборе сварочного оборудования.

Связанные чтения: Сколько типов сварочных аппаратов существует и их использование?

Сварка — это больше, чем просто соединение двух металлических частей. При сварке металлов они подвергаются таким высоким температурам, что плавятся и достигают расплавленного (жидкого) состояния. Обычно к этой расплавленной смеси добавляется присадочный металл (называемый сварочной ванной или ванной), и когда ванна охлаждается и затвердевает, новый сварной шов имеет те же свойства, что и основной металл.

Вот почему сварка играет столь важную роль в таких отраслях, как производство, сборка и производство. Когда выполняется сварка, на линии происходит гораздо больше, чем просто формирование соединения между двумя кусками металла, поэтому большое значение имеет сварочное оборудование.

Связанное чтение: В чем разница между сваркой и изготовлением?

Портативный сварочный аппарат Советы по покупке

При принятии решения о покупке необходимо учитывать несколько характеристик портативного сварочного аппарата. Как вы скоро увидите, одни качества аппарата напрямую связаны с производительностью сварки и удобством использования, в то время как другие способствуют общему удобству использования аппарата. Взвешивая и сопоставляя эти различные факторы с вашими потребностями и требованиями, вы можете выбрать из суженного списка жизнеспособных вариантов и сделать правильный выбор.

Поскольку большинство сварочных аппаратов относится к типу дуговой сварки, в этой статье будут рассмотрены портативные аппараты, которые выполняют следующие типы сварки: дуговая сварка проволокой (FCAW)

Дуговая сварка металлическим электродом в среде защитного газа (GMAW), иногда называемая сваркой MIG

Дуговая сварка вольфрамовым электродом (GTAW), иногда называемая сваркой TIG

Связанные чтения: 5 Основные преимущества дуговой сварки по сравнению с газовой сваркой

СОВЕТ ПОКУПАТЕЛЮ № 1: сварочные процессы

Практически каждый крупный производитель оборудования для дуговой сварки предлагает специализированные машины для выполнения определенного типа сварки. Другими словами, есть машины только для MIG, только для TIG и так далее. Хотя это может быть приемлемым, если вы со всей уверенностью будете выполнять только один тип дуговой сварки, выбрав этот путь, вы ограничите себя только теми видами сварки, которые совместимы с вашей машиной.

Что делать, если есть вероятность, что вам потребуется выполнять различные виды сварки? Вместо двух или трех сварочных аппаратов, стоящих бок о бок в вашей мастерской, было бы здорово, если бы был один аппарат, одинаково подходящий для выполнения нескольких типов сварки?

Многопроцессорные сварочные аппараты

Многопроцессорные сварочные аппараты способны переходить от одного вида дуговой сварки к другому с минимальной настройкой . С точки зрения эксплуатации режимы сварки можно переключать без замены внешнего источника питания.

Как минимум, современные многофункциональные машины способны выполнять два типа дуговой сварки, но большинство из них могут выполнять все четыре основных метода дуговой сварки: ) и TIG (GTAW) . Несмотря на свои компактные размеры, портативные многофункциональные сварочные аппараты содержат все клеммы, входы и соединения, необходимые для подключения различных принадлежностей, необходимых для каждого типа сварки.

Многие из современных многофункциональных машин включают сложное программирование, которое автоматически определяет, когда к машине подключены определенные принадлежности ; например, обнаружение подключения горелки MIG и автоматическое регулирование скорости подачи электродной проволоки. Они также оснащены передовой технологией, которая помогает оператору при переходе от одной толщины к другой для оптимизации качества сварки.

Связанное чтение: 9 Различные типы сварочных процессов и их преимущества

СОВЕТ ПОКУПАТЕЛЯМ № 2. Потребляемая мощность

Подавляющее большинство портативных сварочных аппаратов работают от электричества, поэтому входная мощность или доступный источник питания являются важным фактором. Как правило, чем большую мощность сварки может генерировать ваш портативный сварочный аппарат, тем выше его потребность в электроэнергии. Для примера, многофункциональная машина начального уровня, работающая от стандартного напряжения 120 В, может выполнять такие легкие промышленные задачи, как:

• Легкие строительные работы
• Легкие строительные работы
• Техническое обслуживание и ремонт
• Подрядные работы

Повышение входной мощности до 220 вольт увеличивает сварочные возможности машины за счет добавления кузовных работ и работ на ферме, в то время как прыжки до трехфазной, 460-вольтовой мощности поднимает портативные сварочные аппараты в класс тяжелой промышленности, в том числе:

• Судостроение
• Тяжелое строительство
• Железнодорожные работы
• Производство грузовиков и прицепов
• Электростанции

Ключевым моментом в отношении входной мощности является тщательная оценка типов сварочных проектов, которые вы будете выполнять, а затем согласование их с требованиями к мощности портативных сварочных аппаратов. вы рассматриваете. Если ваши потребности в сварке относятся к категории легкой промышленности, вам не нужно искать машины, работающие от напряжения 460 вольт или выше. С другой стороны, если ваша работа требует сварки средних и тяжелых промышленных объектов, 120-вольтовый аппарат просто не подойдет.

Многовольтные сварочные аппараты

Возможно, в вашей мастерской есть легкодоступная розетка на 220 вольт и 30 ампер, но что, если на вашем втором рабочем месте или на рабочем месте ее нет? К счастью, существует несколько портативных сварочных аппаратов, способных работать на двух или нескольких напряжениях.   Стандартная конфигурация — 120/240, что означает, что машина может работать как от стандартного напряжения 120, так и от 240 вольт, если оно доступно. Однако важно иметь в виду, что возможности машины будут расширены при более высоком напряжении.

Помимо 120/240, существуют портативные сварочные аппараты, которые работают от 240/460-575 (трехфазных) вольт, означает, что минимальное напряжение для их работы составляет 240 вольт, с возможностью работы при 460 вольт и даже 575 вольт с соответствующим увеличением производительности сварки.

Связанное чтение: Сколько ампер мне действительно нужно для сварки MIG?

СОВЕТ ПОКУПАТЕЛЯМ №3:  Выходная мощность

Когда речь идет о мощности сварки, для определения возможностей портативного сварочного аппарата используются несколько показателей. Одна цифра, которая кажется наиболее часто используемой, — это сила тока аппарата, поскольку это число, которое относится к количеству электрического тока, который циклически проходит через сварочный аппарат и заготовку.

Как правило, чем выше сила тока, при которой работает сварочный аппарат, тем глубже дуга проникает в заготовку, расплавляя основной металл и создавая сварной шов.   Таким образом, сварочный аппарат с более низким диапазоном силы тока будет производить более мелкие сварные швы, чем аппарат с более высоким номинальным током.

Для иллюстрации приведем несколько диапазонов силы тока и соответствующих толщин, которые можно сваривать:

AMPERAGE	STAINLESS STEEL THICKNESS	ALUMINUM THICKNESS
30-140 amps	3/16 inch maximum	14 gauge (5/64 inch) maximum
30-230 amps	3 Максимум /8 дюймов	Максимум 3/8 дюйма

СОВЕТ ПОКУПАТЕЛЯ № 4: Типы и толщина металлов

Если вы работаете в сфере сварки или планируете использовать свои навыки сварки в определенной области, иметь хорошее представление о типе сварочных работ, которые вы будете выполнять. В частности, чем больше вы знаете о типах металлов, которые будете сваривать, а также об их характеристиках, тем лучше вы сможете определить, какие портативные сварочные аппараты лучше всего соответствуют вашим потребностям.

Многие производители сварочных аппаратов указывают типы металлов и их соответствующую толщину, которые можно сваривать на их машинах.  Эти данные размещены на видном месте в верхней части первой страницы, поэтому с первого взгляда вы понимаете, что эта конкретная модель может сваривать TIG сталь толщиной от 0,020 дюйма до 3/16 дюйма, а также сваривать сталь электродами толщиной от 16 мм. датчик до 3/8 дюйма в толщину.

Как вы видели ранее, знание ваших заготовок также может помочь определить необходимый диапазон силы тока, что является еще одним полезным способом выбора правильного сварочного аппарата.

СОВЕТ ПОКУПАТЕЛЯМ № 5. Размер и вес

Портативность — понятие относительное, и его значение может варьироваться от человека к человеку, особенно для сварочных аппаратов.  Для любителя или художника, который может при случае выполнять сварочные работы за пределами объекта, 29-фунтовый сварочный аппарат на 110 вольт поместится в багажник практически любого автомобиля и может быть легко загружен и разгружен.

С другой стороны, 122-фунтовый сварочный аппарат расширит пределы погрузки и разгрузки одним человеком и, несомненно, потребует использования тележки или тележки. В случае методов сварки MIG и TIG портативным должен быть не только сварочный аппарат, но и баллонный газ.

Хотя размер и вес сварочного аппарата могут иметь второстепенное значение по сравнению с его рабочими характеристиками, если аппарат действительно будет регулярно перевозиться туда и обратно, то размер и вес являются факторами, которые необходимо учитывать.

lincoln-Vantage-300 (Вес около 1035 фунтов)

Связанные показания: Сколько весит средний сварочный аппарат Lincoln?

Как выбрать и купить портативный сварочный аппарат

Для тех, кто хочет купить свой первый портативный сварочный аппарат, есть хорошие и не очень хорошие новости. Хорошей новостью является то, что существует невероятное количество машин для рассмотрения , от тех, которые выполняют определенный тип техники сварки, до многоцелевых машин, способных выполнять несколько типов сварки.

Плохая новость заключается в том, что существует так много различных опций, что бывает сложно отличить машину одного производителя от машины другого. Все спецификации и конфигурации могут превратиться в беспорядочную смесь цифр, букв и кодов, которая запутает даже самых опытных сварщиков. К счастью, есть несколько советов, которые помогут вам в процессе принятия решения.

Хотя невозможно освоить все, что нужно знать о портативных сварочных аппаратах, вы можете помочь себе отфильтровать неподходящие аппараты и сузить поле до нескольких вариантов. В конечном счете, решение о том, какой портативный сварочный аппарат купить, должно основываться на ваших непосредственных и будущих потребностях проекта. Вот несколько рекомендаций, которые следует учитывать:

1. Какие типы металлов вы будете сваривать ? Какой толщины заготовки?
2. В какой среде вы будете проводить сварку (например, в магазине, гараже, на открытой строительной площадке)?
3. Какие типы сварочных позиций вы предполагаете использовать (например, плоские, горизонтальные, вертикальные, над головой)?
4. Будут ли видны сварные швы , и важна ли эстетика сварных швов?
5. Важна ли скорость сварки?

Читать по теме: Как начать и развивать сварочный бизнес за 11 шагов

Какие типы металлов вы планируете сваривать?

Основной металл или заготовка для сварщика, как холст для художника. Если это металл, проводящий электричество, то его можно сваривать. Но не все металлы можно сваривать всеми четырьмя методами дуговой сварки. Реальность такова, что каждый метод особенно подходит для определенных типов металлов.

Читать также: Можно ли сваривать магниты? Или это погубит их?

Ситуация усложняется тем, что методы сварки и совместимые с ними металлы во многом совпадают.   Кроме того, некоторые металлы можно сваривать только несколькими методами дуговой сварки. Опять же, знание своих заготовок поможет вам определить, какой сварочный аппарат лучше всего подходит для вас.

Вот таблица, которая разбивает некоторые из них:

Metal Type	MIG Welding	Stick Welding	TIG Welding
Steel	X	X	X
Stainless Steel	X	X	X
Aluminum Alloys	X		X
Cast Iron		X
Copper			X
Brass			X
Exotic Metals			X

Metal Thickness

Aside from the type of metal that is being welded , толщина заготовки также является важным фактором при выборе правильного метода сварки . Некоторые методы дуговой сварки лучше подходят для более толстых материалов, в то время как другие лучше подходят для сварки более тонких деталей.  Есть также методы, которые при правильной настройке позволяют сваривать практически любую толщину.

Сварка электродом и порошковой проволокой хорошо подходит для более толстых заготовок, а сварка MIG идеальна для более тонких металлических деталей. Для справки, вот толщина обычно свариваемых материалов и изделий:

• Детали кузова автомобиля – 3/16 дюйма или меньше
• Велосипеды и газонокосилки – 1/16 дюйма

9 Лодки , автомобили и мотоциклы

– от 1/16 до 1/8 дюйма
• Ремонт от общего до крупного сред вы планируете сваривать?

  Рабочая среда — еще один важный фактор, который следует учитывать при выборе портативного сварочного аппарата. Не все сварочные работы можно выполнять в контролируемых условиях мастерской или гаража. Из-за размера или расположения обрабатываемой детали работа в помещении вообще может оказаться невозможной.

  Например, на ферме или в сельском хозяйстве ежедневно используется большое количество типов тяжелой техники, и время от времени необходимо выполнять точечный ремонт. Многие из этих работ по техническому обслуживанию требуют сварки. Сварка MIG и TIG не очень хорошо подходит для сварки на открытом воздухе, потому что даже малейший ветерок может разрушить защитную оболочку, образованную защитным газом, что может привести к дефектам сварных швов.

  Даже если ваше основное рабочее место находится в помещении, при планировании сварочных работ следует учитывать важные моменты:

  • Имеется ли у вас надлежащая вентиляция , особенно для флюсовых сердечников?
  • Есть ли у вас достаточно места для баллонов с газом (MIG и TIG) с возможностью хранения нескольких баллонов с различными газами и смесями?
  • Имеется ли на вашем предприятии достаточное пространство вокруг рабочей зоны, чтобы свести к минимуму риск возникновения пожара и травм?

  Связанное чтение: Можете ли вы выполнять дуговую сварку снаружи? | Что такое сварка на открытом воздухе

  Какие положения сварки вы предполагаете?

  В то время как большинство операций дуговой сварки будет выполняться на верстаке, когда заготовка будет лежать ровно и горизонтально, могут быть случаи, когда эта идеальная ориентация просто невозможна . Некоторые сварочные работы, которые иногда называют «сваркой вне положения», должны выполняться на месте и в условиях, далеких от идеальных.

  Например, могут быть случаи, когда необходимо выполнить потолочную или вертикальную сварку. Сварка с флюсовой проволокой является идеальным методом для этого типа сварки, поскольку в ней используется непрерывная подача проволоки с флюсом (и защитным газом), включенным в электрод.

  Другие методы дуговой сварки, безусловно, могут быть адаптированы для выполнения сварки в нерабочем положении, но все они имеют свои ограничения и проблемы, связанные с настройкой оборудования.   Для сварки MIG и TIG баллоны с защитным газом должны быть расположены где-то поблизости от рабочего места для подключения к сварочному аппарату, что может помешать сварке в нерабочем положении.

  Важна ли эстетика сварных швов?

  Хотя все без исключения сварные швы должны быть прочными и бескомпромиссными, бывают случаи, когда швы также должны иметь высокую эстетическую привлекательность. Другими словами, они должны быть конструктивно прочными и при этом хорошо выглядеть. Одним из методов, отвечающих этим требованиям, является сварка ВИГ , которая также широко считается самой сложной техникой для освоения из-за того, что она требует выполнения операций двумя руками.

  В руках высококвалифицированного и опытного сварщика любое сварочное устройство может обеспечить равномерный шов.   Но некоторые ограничения просто не зависят от оператора, и именно поэтому сварка TIG на голову выше остальных с точки зрения визуальной привлекательности.

  Читать по теме : Проблема с разбрызгиванием при сварке – и как ее решить

  Имеет ли значение скорость сварки?

  По тем же причинам, по которым при сварке ВИГ получаются самые красивые сварные швы, это самый медленный процесс дуговой сварки. Если скорость является важным атрибутом ваших сварочных работ, то сварка ВИГ не подходит.   Скорее всего, MIG или сварка с флюсовой проволокой может быть лучшим началом для выбора подходящего портативного сварочного аппарата для ваших сварочных нужд.

  Опытный сварщик электродом также может выполнить сварку быстро, но частота смены электрода (стержня) может увеличить время выполнения всей работы.

  Портативный сварочный аппарат Рекомендации

  С таким большим выбором вариантов принятие хорошо обоснованного решения о покупке может показаться сложной задачей. Мы надеемся, что следующие рекомендации по портативным сварочным аппаратам направят вас в правильном направлении и дадут представление о популярных моделях и их характеристиках. Чтобы упростить задачу, эти параметры разбиты на несколько категорий.

  Лучший портативный сварочный аппарат – стандартный 110-вольтовый

  Для любителей, художников или самодельщиков портативный сварочный аппарат, работающий от стандартного 120-вольтового напряжения, может использоваться практически в любом месте, где есть стена. выход.   Несмотря на то, что они работают от обычного бытового напряжения, многие из этих аппаратов по-прежнему обладают мощным сварочным усилием и более чем способны производить качественный сварной шов.

  • Etosha MIG 140 – Этот 110-вольтовый сварочный аппарат позволяет выполнять как сварку MIG, так и сварку порошковой проволокой. При весе всего 15 фунтов он настолько портативный, насколько может быть сварочный аппарат, но при этом обеспечивает высокую производительность. С максимальной мощностью 140 ампер Etosha MIG 140 способен сваривать мягкую сталь толщиной до 3/16 дюйма. В качестве бонуса в комплекте сварочная маска и перчатки.

  Лучший портативный сварочный аппарат начального уровня

  С таким количеством ресурсов, доступных в Интернете, включая статьи и обучающие видеоролики, вы можете научиться основам сварки, не выходя из гаража, мастерской или студии.   Производители сварочных аппаратов продолжают внедрять передовые функции, которые упрощают и упрощают сварку даже для новичков. Имея немного ноу-хау и желание практиковаться, вы можете начать развивать базовые навыки сварки в свободное время.

  • Forney Easy Weld 261 — это качественный сварочный аппарат MIG, который идеально подходит для начинающих сварщиков. Сварка МИГ считается самым простым для изучения методом дуговой сварки, главным образом потому, что сварочная горелка МИГ активируется спусковым крючком: нажмите на спусковой крючок, чтобы сварить, и отпустите спусковой крючок, чтобы остановить. Электродная проволока автоматически подается с катушки. Этот легкий портативный сварочный аппарат весит 19фунтов и может сваривать заготовки толщиной до 1/4 дюйма. Также выполняется сварка порошковой проволокой.

  Лучший многофункциональный портативный сварочный аппарат

  Как следует из названия, универсальный сварочный аппарат предлагает несколько методов дуговой сварки на одном аппарате с использованием одного и того же источника питания . Основным преимуществом владения одной из этих машин является возможность сваривать самый широкий диапазон типов металлов без необходимости смены машины. Переключение с одного метода сварки на другой осуществляется за считанные минуты.

  • Инверторный сварочный аппарат Weldpro 200 Amp Multi-Process — этот компактный многофункциональный сварочный аппарат предлагает четыре метода дуговой сварки — MIG, порошковая проволока, TIG и электродуговая сварка — в одном аппарате. Его возможность работы с двумя напряжениями (220 В/110 В) позволяет выполнять высококачественную сварку на ходу, независимо от доступного источника питания.

  Чрезвычайно портативный, весом 30 фунтов, он способен сваривать детали различной толщины с номинальным током 200 А:

  • Ручная сварка: калибр 14 до 5/16 дюйма
  • Сварка МИГ: калибр 19 до 3/16 дюйма
  • Сварка ВИГ: калибр 25 до 1/4 дюйма

  Лучший полупрофессиональный портативный сварочный аппарат

  Из четыре основных метода дуговой сварки, TIG считается наиболее сложным для изучения и освоения . Его можно применять к самому широкому диапазону типов заготовок, и он высоко ценится за уникальную способность создавать соединения, обладающие такими же прочностными и антикоррозионными характеристиками, как и исходные металлы. Это также метод, который позволяет производить бусины высочайшего качества с наибольшей эстетической ценностью, поэтому он популярен среди художников и сварщиков-ремесленников.
  • Everlast PowerTIG 200DV Welder — это многофункциональный портативный сварочный аппарат TIG, который предлагает потрясающую гибкость и производительность в компактном, удобном для пользователя дизайне. Этот сварочный аппарат TIG с номинальным током 200 ампер обеспечивает сварку переменным и постоянным током с инверторной технологией, с пусковым током 5 ампер при постоянном токе и пусковым током 20 ампер при переменном токе. Этот сварочный аппарат работает от сети 120 или 240 вольт.

  Помимо точной сварки, которая является отличительной чертой сварки TIG, Everlast PowerTIG 200DV также предлагает невероятную мощность сварки для широкого спектра металлов:

  • Сталь: максимальная толщина 5/16 дюйма за один проход (240 В)
  • Сталь: максимальная толщина 1/2 дюйма за несколько проходов (240 В)
  • Алюминий: максимальная толщина 1/4 дюйма за один проход за один проход (240 В)
  • Алюминий: максимальная толщина 3/8 дюйма за несколько проходов (240 В)

  В заключение

  Во многих отношениях сварка произвела революцию в способах производства и сборки, и портативные сварочные аппараты дают вам ту же мощность. Но то, насколько взвешенное решение вы примете при покупке портативного сварочного аппарата для работы, которую вы будете выполнять, и типы металлов, которые вы будете сваривать, может быть разницей между успехом и неудачей.

  Независимо от того, предпочитаете ли вы метод сварки MIG, TIG, электродуговую сварку, порошковую проволоку или все вышеперечисленное, выбор аппарата для дуговой сварки, идеально соответствующего вашим потребностям и способностям, может оказаться одним из лучших решений, которые вы когда-либо принимали.

  ---

  Вот некоторые из моих любимых инструментов и оборудования

  Спасибо за чтение этой статьи. Я надеюсь, что это поможет вам найти самую последнюю и точную информацию для вашего сварочного проекта. Вот некоторые инструменты, которые я использую ежедневно, и надеюсь, что вы также найдете их полезными.

  Есть партнерские ссылки, поэтому, если вы решите использовать любую из них, я получу небольшую комиссию. Но, честно говоря, это именно те инструменты, которые я использую и рекомендую всем, даже своей семье. ( NO CRAP )

  Чтобы увидеть все мои самые актуальные рекомендации, проверьте этот ресурс , который я сделал для вас!

  Лучшие характеристики начального уровня — WeldPundit

  Выбор сварочного аппарата для электродуговой сварки (SMAW) не так уж и сложен, но есть несколько вещей, которые следует учитывать перед его покупкой. Имейте в виду, что эта статья посвящена специальным аппаратам для сварки электродом, а не TIG или многоцелевым аппаратам, которые также могут выполнять сварку электродом.

  Содержание

  • Что такое хороший сварочный аппарат начального уровня?
  • Что выбрать: источник питания переменного или постоянного тока?
  • Что выбрать: инверторный или трансформаторный сварочный аппарат?
  • Сколько силы тока вам нужно?
  • Вам нужен блок питания с двойным напряжением, 120 В или 240 В?
  • Какое напряжение холостого хода (OCV) достаточно для электродуговой сварки?
  • Какой рабочий цикл достаточен для сварочного аппарата?
  • Портативность сварочных аппаратов
  • Какой уровень качества сборки вам нужен?
  • Другие характеристики, на которые следует обратить внимание перед выбором аппарата для сварки электродом
  • Какие ошибки чаще всего возникают при выборе аппарата для электродуговой сварки?

  Что такое хороший сварочный аппарат начального уровня?

  Во-первых, давайте рассмотрим наилучшее сочетание характеристик, которым должен обладать сварщик для эффективного выполнения большинства сварочных задач. Но также и для того, чтобы быть готовым к будущему по мере роста ваших навыков сварки.

  Лучший сварочный аппарат начального уровня для большинства людей будет иметь следующие характеристики: он использует инверторную технологию для создания постоянного сварочного тока, имеет силу тока не менее 140 А, напряжение холостого хода 75 В, рабочий цикл 35%, и подключается к розетке 240В.

  Теперь давайте рассмотрим каждую из этих характеристик более подробно.

  Что выбрать: блок питания переменного или постоянного тока?

  В целом сварочный аппарат постоянного тока является лучшим выбором. С постоянным током сварка безопаснее, проще, вы можете использовать все типы сварочных электродов, и вы получите наилучшие результаты сварки. Однако, если вы будете часто сваривать намагниченные металлы, вам больше подойдет сварочный аппарат на переменном токе.

  Хорошей причиной для выбора сварочного аппарата постоянного тока (DC) (Википедия) является то, что поражение электрическим током от постоянного тока не так вредно, как от переменного тока (AC) (Википедия).

  Поражение электрическим током от сварочного тока маловероятно, если соблюдать надлежащие меры предосторожности, поскольку напряжение низкое. Конечно, если вы не будете осторожны, например, используете мокрые сварочные перчатки, риск поражения электрическим током возрастает.

  Сварочный аппарат на постоянном токе создает более плавную дугу, чем на переменном токе. Дугу легче зажечь и поддерживать с меньшим риском прилипания, что упрощает сварку. Это делает сварочный аппарат постоянного тока более подходящим для новичков, потому что сварка электродами (SMAW) — не самый простой процесс сварки, требующий некоторого времени и усилий для изучения.

  Кроме того, все электроды для стержневой сварки используют постоянный ток, но некоторые не поддерживают переменный ток. Хорошим примером являются целлюлозные электроды, которые в своем обозначении заканчиваются на «0», например, популярный E6010. Флюсовое покрытие этих стержней не содержит химических элементов, необходимых переменному току для поддержания стабильной дуги.

  Наконец, электроды, поддерживающие как переменный, так и постоянный ток, всегда дают лучшие результаты сварки при использовании постоянного тока. Меньше разбрызгивания, меньше пористости, валик выглядит красивее, а с постоянным током можно сваривать более тонкие металлы с меньшей деформацией.

  Единственным исключением, когда вы можете предпочесть сварочный аппарат переменного тока, является ситуация, когда вы часто свариваете намагниченные металлы. В таком случае магнитные поля мешают желаемому пути дуги. Это вмешательство называется дуговым разрядом. Последствия удара дуги могут варьироваться от несплошностей сварки до серьезных дефектов.

  Наконец, некоторые аппараты для электродуговой сварки сочетают в себе как постоянный, так и переменный ток, но они часто довольно дороги.

  Что выбрать: инверторный или трансформаторный сварочный аппарат?

  Сварочный аппарат с инвертором – лучший выбор для сварки. Инверторные сварочные аппараты оснащены современными функциями, которые делают электродуговую сварку проще и безопаснее, обеспечивают более высокую электрическую эффективность и являются более портативными. Однако, если вам нужен самый экономичный аппарат для сварки электродом или вы свариваете в суровых условиях, вам больше подойдет сварочный аппарат с трансформатором.

  Сварочные аппараты инверторного типа

  Сварочный аппарат постоянного тока инверторного типа

  Сварке электродных электродов не так просто научиться, и сварочные инверторные сварочные аппараты могут помочь вам сварить с меньшим количеством проблем. Преимущество инверторных сварочных аппаратов заключается в том, что они могут включать множество полезных функций, облегчающих сварку, таких как:

  • Горячий старт облегчает зажигание дуги, предотвращая прилипание сварочного электрода (или стержня) к основному металлу. Горячий старт также позволяет избежать непровара в начале валика.
  • Сила дуги предотвращает прилипание стержня при сварке.
  • Anti stick останавливает ток, когда стержень застревает в металлическом основании.
  • Некоторые инверторные сварочные аппараты оснащены синергетической функцией . Вы вводите тип и размер стержня, а также материал и толщину основного металла. После этого сварщик обеспечивает подходящий сварочный ток для получения наилучших возможных результатов сварки.

  У Weldpundit есть более подробная статья о горячем старте, форсировании дуги и антиприлипании.

  Аппараты для сварки электродом с инвертором также могут поставляться с функцией, называемой устройством снижения напряжения (VRD). VRD обеспечивает большую безопасность от поражения электрическим током.

  Если инверторный сварочный аппарат поддерживает VRD, он снижает напряжение между электродом и заготовкой перед началом сварки до 15 В. Это напряжение очень низкое и не может обойти сопротивление кожи.

  Еще одним преимуществом инверторных сварочных аппаратов является более высокая энергоэффективность. Это означает, что они лучше используют электроэнергию, которую потребляют. Вы можете иметь сварочный аппарат с более высокой силой тока, особенно если вы подключите его к розетке 220 В. Кроме того, счет за электричество будет дешевле, если вы часто пользуетесь сварочным аппаратом.

  Сварочные аппараты с инвертором могут обеспечить сварочный ток без необходимости использования крупных электрических деталей. В результате они меньше и легче, чем трансформеры. Это облегчает их перемещение, но вы должны обращаться с ними осторожно, чтобы избежать неисправностей.

  Сварочные аппараты с трансформатором

  Сварочный аппарат со старым трансформатором переменного тока

  Сварочные аппараты с трансформаторным электродом используют старую и простую технологию без чувствительных электронных деталей. Благодаря своей конструкции они служат намного дольше, а детали на случай ремонта у них дешевле.

  Сварочные инверторы имеют дорогие детали. В зависимости от поврежденной части ремонт инвертора может быть бесполезным. В результате трансформаторы в целом более рентабельны.

  Кроме того, их долговечность делает трансформаторные сварочные аппараты более подходящими для суровых условий. Например, частая сварка в условиях жары, пыли или повышенной влажности.

  Короче говоря, инверторный сварочный аппарат — это то, что нужно в наши дни (2020 г.). Они достаточно надежны и доступны по цене, а их сварочные преимущества более значительны.

  Сколько силы тока вам нужно?

  Первый вопрос, который я получаю, когда кто-то хочет купить сварочный аппарат, это какой силы тока (А) достаточно.

  Для выполнения большинства сварочных работ достаточно сварочного аппарата мощностью 140 А. С такой силой тока и подходящим электродом вы можете легко сваривать мягкую сталь толщиной до 3/16 дюймов (4,8 мм). При подготовке шва и многократных проходах нет верхнего предела толщины металла.

  Доступный по цене сварочный аппарат на 140 А обеспечивает высокую производительность при выполнении большинства сварочных работ, улучшении дома или фермы, ремонте и выполнении легких профессиональных работ. Большинство работ по сварке стержнями используют 80-130А.

  Одним из преимуществ сварки электродом является то, что для работы с толстыми металлами не требуется сварщик с большой силой тока. Вам нужно достаточно силы тока, чтобы эффективно сжечь каждый стержень, который вы хотите использовать.

  Если вы создаете соединения с одним или двумя V-образными канавками, вы можете сваривать детали любой толщины за несколько проходов. Просто это займет больше времени.

  Таблица различных типов и диаметров электродов, которые может прожигать сварочный аппарат на 140 А, приведена ниже.

  Стержень Электрод	1/16″ 1.6mm	5/64″ 2.0mm	3/32″ 2.4mm	1/8″ 3.2mm
  E6011	–	–	60-90	75-130
  E6013	25-50	40-70	65-95	85-135
  E7014	–	–	75-105	100-150
  E7018	–	–	70-110	90-160
  E308L-16	–	25-55	50-85	70-115
  ENiFe-CI	–	–	70-85	85-110

  Электроды для электродуговой сварки на 140 А (DC+)

  Наиболее распространенные размеры электродов: 3/32″ (2,4 мм) и 1/8″ ( 3,2 мм). Даже для сварки в тяжелых условиях большие размеры используются не очень часто. Как видите, сварочный аппарат на 140А может охватывать стандартные размеры.

  Имейте в виду, что для большинства сварочных работ используется среднее значение диапазона силы тока стержня. Например, E7018 имеет диапазон 90–160 А, но для большинства работ вы используете 125 А. Если вы свариваете вертикально вверх или перегреваете, вы используете еще более низкую силу тока.

  Но что произойдет, если у вас есть только более толстый стержень, например, 5/32″ (4 мм) E6013 с силой тока 105-180А? Средняя сила тока этого стержня составляет 140 А, что может покрыть сварщик.

  Но что, если вы хотите максимально использовать стержень 5/32″, для которого требуется 180 А? Вы можете предварительно нагреть металл до 250°F (120°C). Сварка предварительно нагретого металла аналогична сварке с большей силой тока. Таким образом, стержень 5/32″ при 140 А и предварительно нагретый металл будет похож на сварку при 180 А.

  Меньшая сила тока не рекомендуется, поскольку она исключает использование стержней 1/8″ и снижает производительность для многих распространенных сварочных проектов. За исключением случаев, когда вы уверены, что не собираетесь использовать этот размер удилища.

  С другой стороны, если вы будете часто сваривать толстые металлы, вам может понадобиться более мощный сварочный аппарат, чтобы уменьшить количество проходов. В большинстве случаев разница в цене невелика, если единственная разница заключается в силе тока.

  Вам нужен блок питания с двойным напряжением, 120 В или 240 В?

  Сварочный аппарат с входным напряжением 240 В явно лучше, чем сварочный аппарат на 120 В, даже для аппаратов начального уровня. Сварочный аппарат на 240 В обеспечивает не только более высокую силу сварочного тока, но и улучшенные общие результаты сварки. Тем не менее, сварочный аппарат с двойным напряжением является еще лучшим выбором, поскольку он обладает дополнительной мобильностью.

  Выбор между 120 В и 240 В очень важен, и есть некоторые ловушки, которых следует избегать.

  120 Напряжение

  Сварочные аппараты на 120 В имеют ряд преимуществ:

  • Они более компактны и доступны по цене.
  • Сварочный аппарат на 120 В можно использовать с большинством розеток, что делает его очень портативным, что является огромным преимуществом.
  • Они также отлично подходят, если вы хотите использовать их с генератором энергии для большей мобильности.

  Проблема со сварочными аппаратами на 120 В заключается в том, что не так просто достичь рекомендуемого сварочного тока 140 А.

  Инверторный сварочный аппарат на 120 В с хорошим КПД может обеспечить рекомендуемую силу тока 140 А, но только если в розетке на 120 В установлен автоматический выключатель на 30 А. Но большинство автоматических выключателей на 120 В в лучшем случае рассчитаны на 20 А.

  С помощью выключателя на 20 А вы можете получить только около 100 А рабочего сварочного тока. Вот почему большинство сварочных аппаратов на 120 В предлагают силу тока 90–110 А.

  С током 100 А вы сможете использовать стержни диаметром до 3/32 дюйма (2,4 мм). Эта сила тока подойдет, если вы время от времени занимаетесь ремонтом или очень мелкими изделиями. Однако для более тяжелой работы это будет проблематично.

  Если вы хотите заменить автоматический выключатель на 20 А на 30 А, существующие кабели, вероятно, недостаточно прочны. Вам также необходимо заменить кабели, иначе выключатель будет постоянно срабатывать.

  Что еще хуже, вы рискуете перегреть кабели, что приведет к пожару. Вы можете узнать, какой размер выключателя нужен вашему сварочному аппарату, прочитав руководство.

  Кроме того, когда вы выходите за пределы сварочных аппаратов на 140 А, подключенных к розеткам на 120 В с выключателями на 30 А, вы не можете использовать удлинительные силовые кабели для вашего сварочного аппарата.

  Еще одна вещь, о которой следует помнить, это то, что сварочный аппарат на 120 В обеспечивает не только меньшую силу тока, но и более низкое напряжение холостого хода (OCV) и дуговое напряжение.

  Более низкое сварочное напряжение ограничивает количество используемых стержней и приводит к худшим результатам сварки с оставшимися стержнями. Они объясняются более подробно позже.

  240 напряжение

  Сварщику требуется мощная электрическая мощность не только для создания дуги, но и для поддержания ее стабильной, пока вы не закончите сварку. Напряжение 240 В может обеспечить не только достаточную силу тока, но и высокое напряжение холостого хода и напряжение дуги.

  Достаточное сварочное напряжение обеспечит стабильность дуги и эффективное плавление всех стержней. Даже если вы используете тот же стержень и силу тока, более требовательные стержни, такие как E7018 или E6011, дадут лучшие результаты со сварочным аппаратом на 240 В.

  Если у вас уже есть розетка на 240 В, все просто. Типичные розетки на 240 В и их автоматические выключатели могут обеспечить мощность, достаточную для работы сварочного аппарата на 140 А.

  Однофазная розетка 240 В с соответствующим выключателем и кабелями может поддерживать сварочный инвертор до 250 А.

  Проблема со сварочным аппаратом на 240 В заключается в том, что если рядом со сварочным аппаратом нет подходящей розетки, вам придется платить электрику за ее установку. А это может стоить больших денег.

  Двойное напряжение

  Сварочные аппараты с двойным напряжением питания — отличный вариант. Вы можете выполнять большинство своих сварочных работ, используя 240 В в своей мастерской, а если вы хотите сварить в другом месте, вы можете подключить его к обычной розетке 120 В. Таким образом, вы получаете дополнительную мобильность.

  Большинство сварочных аппаратов с двойным напряжением сваривают при 100 А при подключении к розетке 120 В, чтобы избежать несовместимости с автоматическим выключателем. Как объяснялось ранее, эта сила тока неплоха для случайных ремонтных работ и легких подделок.

  Какое напряжение холостого хода (OCV) достаточно для электродуговой сварки?

  Напряжение холостого хода (OCV) 75 В — это минимальное напряжение, которое должен обеспечить сварщик электродов, чтобы прожечь большинство электродов для дуговой сварки.

  Напряжение холостого хода (OCV) — это напряжение между электродом и заготовкой перед началом сварки. OCV должен быть достаточно высоким, чтобы с легкостью начинать дугу каждой удочки.

  Кроме того, чем выше OCV, тем выше напряжение дуги. Напряжение дуги важно, чтобы оно оставалось стабильным, предотвращая прилипание стержня к основному металлу и улучшая результаты сварки. Например, меньше брызг, лучше плавление, меньше сварочного дыма и т. д.

  Но высокий OCV означает повышенный риск поражения электрическим током. По этой причине современные сварочные аппараты для электродуговой сварки имеют верхний предел OCV 85 В. Если вы используете безопасные методы сварки, поражение электрическим током от этого OCV минимально.

  Однако многие доступные сварочные аппараты для сварки электродом, предназначенные для домашней сварки, обеспечивают еще более низкое напряжение OCV, составляющее 50 В. Это напряжение снижает риск поражения электрическим током для неподготовленных любителей и делает сварочный аппарат дешевле. Но это создает огромный недостаток, вы можете использовать рутиловые стержни только для мягкой стали.

  Рутиловые стержни для низкоуглеродистой стали – это стержни E6012, E6013 и E7014. Стержни E7024 также изготовлены из рутилового сплава, но такие сварочные аппараты не обеспечивают достаточную силу тока, чтобы их прожечь.

  С 50В OCV вы не можете использовать базовые стержни, такие как E7016 и E7018, или целлюлозные стержни, такие как E6011, даже если сила тока достаточна. Кроме того, вы не можете использовать стержни для других металлов, таких как нержавеющая сталь, чугун или наплавка.

  В результате низкий OCV ограничивает вас всего несколькими стержнями для низкоуглеродистой стали. Чтобы предотвратить неприятные сюрпризы, сварочный аппарат, который вы выберете, должен предлагать OCV 75 В.

  Конечно, если вы уверены, что будете использовать только рутиловые стержни, вы можете купить более доступный сварочный аппарат с низким OCV.

  Если вам нужен сварочный аппарат с двойным напряжением, полезно знать, что упоминаемый в нем OCV относится к режиму 240 В. Если вы подключите его к розетке 120 В, он предложит более низкий OCV. Новый OCV может вызвать у вас проблемы с удилищами из целлюлозы и целлюлозы.

  AdvertisementsКакой рабочий цикл достаточен для сварочного аппарата?

  Рабочий цикл 35 % достаточно высок для сварочного аппарата. Вам не нужен высокий рабочий цикл, чтобы сварка стыковым швом не прерывалась, как при сварке MIG. Это еще одно преимущество дуговой сварки.

  Рабочий цикл показывает, как долго может гореть дуга, прежде чем сварочный аппарат отключится для охлаждения. Рабочий цикл измеряется в процентах от 10-минутного периода.

  При рабочем цикле 35 % сварочный аппарат будет удерживать дугу в течение 3,5 минут перед отключением. Вентилятор будет работать в течение 6,5 минут, чтобы охладить машину. После этого можно снова сваривать.

  Стержень сгорает за одну минуту, затем вы останавливаетесь, чтобы посмотреть на результаты, и заменяете стержень. При этом вентилятор сварочного аппарата работает и охлаждает его.

  Кроме того, рабочий цикл относится к максимальной силе тока сварочного аппарата, но вы редко используете сварочный аппарат на полную мощность. Когда вы используете более низкую силу тока, рабочий цикл выше.

  Например, сварочный аппарат на 140 А указывает, что его рабочий цикл составляет 30 %, но при сварке на 100 А рабочий цикл составляет 60 % или выше.

  Портативность аппаратов для сварки электродом

  Аппараты для сварки электродом уже достаточно портативны, поскольку им не нужны газовые баллоны.

  Когда инверторные сварочные аппараты впервые появились, одним из их основных преимуществ было резкое уменьшение размера и веса. Однако в наши дни даже трансформаторные сварочные аппараты достаточно компактны и портативны.

  Если вам важна мобильность, вы можете найти ультрапортативные инверторные сварочные аппараты весом 5 фунтов (2,3 кг).

  Какой уровень качества сборки

  вам нужен?

  Как правило, для начинающих сварочных аппаратов лучшим вариантом будет бюджетный вариант известного производителя. Аппарат для сварки электродом – это не такая сложная машина, как аппарат для сварки MIG или TIG. Если производитель относительно известен и имеет надежную репутацию, для электродуговой сварки этого более чем достаточно.

  Неправильно покупать сварочный аппарат в ненадежных интернет-магазинах. Эти сварочные аппараты обещают силу тока 200 А+, пока они помещаются на ладони. Если вы измерите их амперметром, вы получите только половину силы тока.

  Их OCV также будет слабым, что приведет к плохим результатам с базовыми удилищами. Кроме того, некоторые из этих сварщиков обещают, что они будут работать со сварочными прутьями E6010, но у них нет шансов на это.

  Однако худшей особенностью таких сварочных аппаратов является то, что у них может отсутствовать кабель для заземления блока питания. Это чрезвычайно опасно, так как в случае внутренней утечки тока вы наверняка получите удар током.

  Другие характеристики, на которые следует обратить внимание при выборе аппарата для электродуговой сварки

  Важным является рабочий (или заземляющий) зажим , который поставляется в комплекте со аппаратом для электродуговой сварки. Зажим должен быть достаточно прочным, чтобы поддерживать стабильность и производительность дуги.

  Многие недорогие сварочные аппараты поставляются с дешевым рабочим зажимом. Однако это не является большой проблемой, так как зажим легко заменить на более прочный. Сварочные рабочие (заземляющие) зажимы

  Многие сварочные аппараты поставляются с0005 ЖК-экран , который поможет вам точно установить силу тока. На ЖК-экране также отображаются значения горячего старта и силы дуги, если сварочный аппарат поддерживает эти функции.

  Наконец, во время сварки на ЖК-дисплее отображается колебание силы тока в зависимости от того, насколько стабильной может быть длина дуги.

  ЖК-экран полезен, но не обязателен.

  Каковы наиболее распространенные ошибки при выборе сварочного аппарата?

  При выборе сварочного аппарата большинство людей совершают следующие ошибки:

  • Выбор слишком низкой силы тока, ограничение размеров стержня или слишком высокая плата за силу тока, которая никогда не будет использована.
  • Выбор недорогого сварочного аппарата с низким OCV и отсутствие возможности использования большинства сварочных электродов.
  • Приобретение сварочных аппаратов у неизвестных производителей. Эти плохо спроектированные сварочные аппараты будут давать плохие результаты сварки и иметь высокий риск поражения электрическим током или возгорания.

  ---

  Другие статьи Weldpundit

  Почему инверторные сварщики не могут сжигать целлюлозные электроды?

  Как идентифицировать металлы для сварки: полное руководство для начинающих.

  Выбор сварочных электродов для начинающих: тип, размер и сила тока.

  Включения в сварочном шлаке: как их предотвратить и удалить.

  Можно ли держать электрод во время сварки электродом? Когда и как.

  Какой сварочный респиратор вам нужен для домашней сварки?

  Можно ли сваривать дома? Основные соображения.

  Сравнение процессов сварки электродом и порошковой проволокой-S.

  Сварочная маска Запотевает? 10 способов предотвратить это.

  Использование генераторов для питания инверторных сварочных аппаратов

  Дата: 05-06-2020

  Weldclass Academy



  Могу ли я использовать свой сварочный аппарат на генераторе? Генератор какой мощности мне нужен для работы инверторного сварочного аппарата?

  Мы ответим на все эти и другие вопросы! Вот что мы рассмотрим в этой статье;

  1. Мощность генератора в сравнении с мощностью сети
  2. Почему мощность генератора потенциально опасна?
  3. Почему инверторные сварщики уязвимы?
  4. Защита входного напряжения
  5. Руководство по использованию генератора со сварочным аппаратом с инвертором
  6. Могу ли я использовать небольшой генератор для работы сварочного аппарата?
  7. Советы по покупке подходящего генератора



  1. Мощность генератора и мощность сети

  По сравнению с питанием от сети мощность генератора может быть характерно «грязной» и, таким образом, может повредить чувствительные электронные компоненты внутри инверторных сварочных аппаратов. Это особенно касается небольших генераторных установок, которые часто выбирают для работы с электроинструментами и сварочными аппаратами из-за их портативности и доступности.

  В то же время, возможность использовать мощность генератора дает много преимуществ операторам, желающим использовать свои инверторные сварочные аппараты в полевых условиях или на месте, где невозможно или трудно получить доступ к сети.

  Поэтому неудивительно, что одним из первых вопросов, которые задают операторы, прежде чем решиться на покупку инверторного сварочного аппарата, является: «Безопасно ли отключать генератор?». Правдивый ответ не всегда «да». Конечно, подключите практически любой инверторный сварочный аппарат к генератору, и он, скорее всего, будет работать на каком-то уровне. Но не все машины имеют защиту, необходимую для предотвращения повреждения от «грязного» или непредсказуемого источника питания генератора в долгосрочной перспективе.



  2. Почему мощность генератора потенциально опасна?

  Источник питания переменного тока (сетевой) следует схеме, называемой синусоидой. Когда речь идет о работающем оборудовании с чувствительной электроникой (например, инверторных машинах и компьютерах), наиболее безопасным является питание с идеально чистой синусоидой, однако в действительности этого добиться практически невозможно.

  Совершенно «чистая» синусоида однофазного переменного тока 240 В будет выглядеть примерно так:

  Мощность сети (обычно) относительно близка к идеальной синусоидальной мощности и поэтому редко вызывает какие-либо проблемы.

  С другой стороны, источник питания от портативного генератора, по сравнению с ним, обычно «грязный». Пики, впадины и частота циклов не будут постоянными, даже если средняя выходная мощность может по-прежнему показывать 240 В на простом измерительном устройстве, таком как мультиметр. Мощность генератора также может характеризоваться «скачками» напряжения (ростом напряжения) и «скачками» напряжения (очень внезапными пиками избыточного напряжения).

  В генераторе скачки и скачки напряжения могут возникать по ряду причин, в том числе:

  1. Качество генератора: Все портативные генераторы обычно производят непостоянную мощность по сравнению с идеальной синусоидой. Эта степень отклонения от мощности идеальной синусоидальной волны измеряется в процентах, называемых «Общими гармоническими искажениями» или THD. Приемлемый показатель THD в портативном генераторе обычно считается равным 6% или меньше. В последние годы рынок столкнулся с большим количеством импорта дешевых, некачественных генераторов с недопустимо высокими коэффициентами нелинейных искажений (более 6%). Хотя эти более дешевые генераторы могут без проблем работать с основными электроинструментами, они не подходят для работы машин на основе инверторов, поскольку напряжение может колебаться и достигать неприемлемо высокого уровня.
  2. Запуск и остановка: При запуске и остановке генератора двигатель явно работает неравномерно и с постоянной скоростью, поэтому выходная мощность генератора, скорее всего, будет колебаться в зависимости от частоты вращения двигателя.
  3. Прерывание подачи топлива: Подобно запуску и останову, если в генераторе заканчивается топливо или если есть «сбой» в подаче топлива, двигатель обычно резко ускоряется и замедляется очень скачкообразно, снова вызывая мощность колебания.
  4. Нагрузка в зависимости от размера генератора: Генератор недостаточного размера и/или перегруженный будет очень тяжело работать, пытаясь поддерживать достаточный ток. Затем, когда нагрузка снимается (например, когда сварка останавливается), двигатель обычно увеличивает обороты до тех пор, пока регулятор не вернет двигатель на скорость холостого хода. Это чрезмерное увеличение оборотов генератора, скорее всего, увеличит выходное напряжение, иногда до опасного уровня.
  5. Дополнительные нагрузки: Использование других устройств (например, шлифовальной машины, отрезной пилы и т. д.) на том же генераторе и одновременно со сварочным аппаратом может вызвать перегрузку и, следовательно, вызвать колебания мощности, если размер генератора недостаточно.
  6. Отсутствие технического обслуживания: Генератор в плохом состоянии будет вести себя так же, как генератор низкого качества.



  3. Почему инверторные сварочные аппараты уязвимы?

  Чтобы значительно уменьшить размер трансформатора и добиться многих преимуществ, которые дает нам инвертор (уменьшенный размер/вес и т. д.), входная мощность должна быть «обработана» до того, как она поступит в трансформатор — другими словами, вместо того, чтобы сразу проходить через трансформатор, он сначала проходит через чувствительные электронные компоненты.

  Основными проблемными компонентами являются конденсаторы. Конденсаторы — это устройства, которые постоянно заряжаются и разряжаются. В инверторном сварочном аппарате конденсаторы будут заряжаться примерно в 1,4 раза выше стандартного входного напряжения. Таким образом, в случае источника питания 240 В они будут заряжаться примерно при 335 В. То же самое произойдет в случае скачка или скачка напряжения. Таким образом, при скачке напряжения 280 В они будут заряжаться примерно при 395 В, что соответствует увеличению напряжения на 155 В. Именно это значительное колебание рабочего напряжения может повредить или разрушить электронные компоненты инверторного сварочного аппарата.



  4. Защита входного напряжения — превосходная технология Weldclass

  В Weldclass мы понимаем, что многим операторам (особенно в сельской местности, строительстве и ремонтных отраслях) необходимо, чтобы их сварочный аппарат работал от генератора.

  Аппараты Weldforce производства Weldclass специально разработаны для использования в генераторах и имеют высокий уровень защиты от колебаний напряжения. Для вашего спокойствия гарантия Weldforce включает/распространяется на использование машин Weldforce с питанием от генератора (при условии, что оператор соблюдает рекомендации, включенные в руководство по эксплуатации – см. пункт 5 ниже).

  В инверторные сварочные аппараты Weldforce включены следующие функции для обеспечения оптимальной защиты от скачков напряжения:

  • Датчик напряжения: Это устройство отслеживает входное напряжение аппарата и определяет, поднимается ли оно выше (или ниже) определенного уровня машина автоматически отключает подачу напряжения на уязвимые компоненты. Эти высокие и низкие параметры на машинах Weldforce установлены на уровне 240 В +/- 15% (200–280 В).
  • Высоковольтные конденсаторы:  Инверторы Weldforce содержат высокопроизводительные конденсаторы, которые обеспечивают более высокую устойчивость машин к колебаниям входного напряжения и снижают риск повреждения конденсатора и других компонентов.
  • Технология IGBT:  В инверторах Weldforce используется только новейшая инверторная технология IGBT, в отличие от более традиционной технологии MOSFET. IGBT менее уязвимы к колебаниям мощности сети и генератора.
  • Компоненты, превышающие спецификации, и испытания на нагрузку до 440 В: Ключевые компоненты в машинах Weldforce имеют завышенные спецификации для гарантированной надежности, и каждая машина подвергается строгим испытаниям во время производства под «перегрузкой» 440 В.
  • Технология PFC:  Кроме того, машины WF-205MST и WF-255MST MIG/Stick/TIG оснащены технологией PFC (или коррекции коэффициента мощности). Проще говоря, PFC автоматически компенсирует любые колебания входного напряжения, обеспечивая стабильное и «чистое» питание инвертора. Это значительно снижает риск повреждения от грязного питания. Это также значительно повышает эффективность, позволяя этим машинам предлагать более высокую производительность и рабочий цикл.

  Благодаря этому при использовании инверторов Weldforce с генераторами риск повреждения из-за грязного питания значительно сводится к минимуму.



  5. Указания по использованию генератора со сварочными аппаратами с инвертором:

  Следуя этим указаниям, оператор сведет к минимуму риск повреждения скачков напряжения и поможет сварочному аппарату работать на полную мощность.

  а. Размер генератора:

  Определение точного размера генератора, необходимого для безопасной работы сварочного аппарата, не всегда является простым процессом. Некоторые из факторов, которые следует учитывать, включают: номинальный ток сварочного аппарата, номинальную мощность генератора и то, является ли это подлинным номиналом (к сожалению, некоторые генераторы имеют завышенные номинальные параметры), будет ли генератор использоваться для одновременно запускать другое силовое оборудование и т. д.

  Информацию о рекомендуемых размерах генератора для работы с определенными машинами Weldforce Weldclass см. в руководстве по эксплуатации или в информации о продукте на этом веб-сайте.

  Ниже приводится практическое руководство по минимальному размеру генератора ¹ ;

  Инвертор Сварочный аппарат Макс. Выход	Рекомендуемый «Минимальный» Размер генератора 2	Рекомендуемый «Идеальный» Размер генератора 3
  До 130 А	6 кВА (4,75 кВт 4 )	7+ква (5,75 кВт 4 )
  140–160 А	7 кВА (5,75 кВт 4 )	8+ква (6,5 кВт 4 )
  180–200 А	8ква	10+ква
  250 А	13ква	15+ква

  1: Обратите внимание, что если предполагается, что генератор будет использоваться для запуска дополнительного оборудования одновременно со сварочным аппаратом, размер генератора должен быть соответственно увеличен. Эти цифры являются приблизительными ориентирами и не должны заменять рекомендации производителя.
  2: «Минимальный» размер — это наименьший размер, который мы предлагаем для минимизации риска в случае скачков напряжения и т. д., однако его может быть недостаточно для достижения полной мощности сварочного аппарата.
  3: «Идеальный» размер еще больше снизит риск проблем с электропитанием и обеспечит более высокую производительность сварочного аппарата.
  4: Приблизительный эквивалентный размер инверторных генераторов, исходя из коэффициента мощности генератора 0,8.

  Дополнительные комментарии по размерам генераторов см. в пункте 6 ниже ↓.

  б. Качество генератора :

  Как мы уже упоминали (пункт 2а выше ↑), генератор хорошего качества, подходящий для работы с инвертором, должен иметь выходной сигнал с низким коэффициентом нелинейных искажений (THD). Все уважаемые поставщики или производители портативных генераторов смогут указать рейтинг THD на своем продукте.

  Генераторы с низким коэффициентом нелинейных искажений (6% или менее) будут иметь «относительно» чистую мощность и, таким образом, будут пригодны для работы инверторных сварочных аппаратов.

  Генератор с высоким коэффициентом нелинейных искажений (более 6%), скорее всего, будет устройством низкого качества, и его следует , а не , можно использовать для работы инверторных сварочных аппаратов. См. также «Советы по покупке подходящих генераторов» — пункт 6 ниже ↓.

  в. Что можно и чего нельзя делать при использовании генераторов с инверторными сварочными аппаратами:
  1. Запуск и остановка : Всегда отсоединяйте шнур питания сварочного аппарата от генератора перед запуском или остановкой двигателя на генераторе.
  2. Подача топлива : Всегда проверяйте, что двигатель генератора имеет безопасную подачу топлива и что топливопровод находится в хорошем состоянии. Нельзя допускать, чтобы в двигателе закончилось топливо, пока сварочный аппарат подключен к генератору.
  3. Техническое обслуживание : Всегда держите генератор в хорошем состоянии. Не используйте генератор, который нуждается в обслуживании или замене.
  4. Удлинители питания : Не используйте кабели питания низкого качества или требующие ремонта или замены. Всегда используйте высокопрочные провода – см. таблицу ниже.

  Рекомендуемое сечение кабеля удлинителей, используемых с инверторными сварочными аппаратами*:

  Сварочный аппарат Макс. Выход	Источник питания	Рекомендуемый минимальный размер кабеля *
  До 200 А	240 В 10/15 А	Длина до 10 м: 2,0 мм 2   Длина более 10 м: 2,5 мм 2
  250 А	240 В 15 А	2,5 мм 2
  	240 В 20/25/32 А	4,0 мм 2

  *Эти цифры являются приблизительными и не должны заменять рекомендации производителя.



  6. Могу ли я использовать небольшой генератор для работы сварочного аппарата?

  Как показано в таблице 5a выше ↑, рекомендуемая минимальная мощность генератора составляет не менее 7 кВА (для сварочных аппаратов до 160 А). Нам часто задают такие вопросы, как «почему я не могу использовать свой генератор на 5 кВА для запуска этого сварочного аппарата?».

  Мы также иногда видим, что другие поставщики сварочных аппаратов предполагают, что их машины могут питаться от генераторов мощностью всего 4-5 кВА.

  Конечно, сварочный аппарат может работать на каком-то уровне, но вот почему использование генераторов меньшего размера НЕ является хорошей идеей ;

  1. Как объяснялось в пункте 2d выше, генератору придется работать намного интенсивнее, и это значительно повысит вероятность сильных скачков напряжения, которые могут повредить сварочный аппарат или привести к его частым отключениям.
  2. Производительность сварочного аппарата будет значительно снижена, возможно, до такой степени, что аппарат станет малопригодным. .. или станет очень раздражающим для оператора.
  3. Часто генератор в какой-то момент будет использоваться для одновременной работы другого оборудования (например, электроинструмента), и это еще больше усугубит вышеуказанные проблемы.

  Хотя поначалу генератор большего размера будет стоить дороже, правильно подобранный (или увеличенный) генератор позволит вам выполнить работу правильно с первого раза… и значительно снизить риск дорогостоящего повреждения вашего сварочного аппарата. И кто когда-либо сожалел о том, что у него «слишком много» производительности?

  Вот еще один способ взглянуть на это; скажем, вы покупаете автомобиль для буксировки прицепа. Вы бы купили автомобиль, у которого едва хватает мощности, и который должен постоянно работать на оборотах, близких к «красной черте», чтобы выполнять работу? Возможно нет! Точно так же покупка генератора, который имеет большую мощность / мощность, чем то, что вам действительно нужно, имеет большой смысл.

  См. дополнительные комментарии в пункте 5a выше ↑.



  7. Советы по покупке генератора, подходящего для работы сварочных аппаратов

  Качество генератора : Как мы уже упоминали, генератор хорошего качества, пригодный для работы с инвертором, должен иметь низкий выходной коэффициент нелинейных искажений (см. 2a и 5b выше ↑) 6% или менее. Все уважаемые поставщики или производители портативных генераторов смогут указать рейтинг THD на своем продукте.

  Тяжелый режим / Частое использование : Если предполагается использовать генератор очень часто / полный рабочий день / каждый день (например, мобильные сварочные операции), мы настоятельно рекомендуем пользователю рассмотреть возможность приобретения генератора с «щеточным» генератор переменного тока с комбинированным регулированием или технология автоматического регулирования напряжения (AVR).

  Хотя генераторы этого типа, как правило, более дорогие, чем стандартные генераторы (с «бесщеточными» генераторами), их регулирование напряжения и выходная мощность намного лучше и «чище». Это означает, что они с гораздо меньшей вероятностью вызовут проблемы с электропитанием, которые могут привести к отключению или повреждению сварочного аппарата.



  Есть вопросы?

  Разместите комментарий внизу этой страницы ↓ или нажмите здесь, чтобы отправить нам запрос.



  Другие статьи об инверторных сварочных аппаратах;

  Что такое инверторный сварочный аппарат и как он работает?

  Что такое рабочий цикл и как он рассчитывается?

  Все изделия для сварочных аппаратов







  Несмотря на то, что были приняты все меры предосторожности, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации или ссылках и приложениях. Любые комментарии, предложения и рекомендации носят общий характер и могут не относиться к определенным приложениям. Пользователь и/или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемой цели и за обеспечение того, чтобы выбранный продукт мог работать правильно и безопасно в предполагаемом применении. Э.&О.Э.



  Теги

  Сварочные аппараты

  Комментарии

  • Дата: 03-02-2022

    Ромель Горио

    Здравствуйте.. Я ничего не знаю об этом, и я планирую купить генератор, могу ли я использовать генератор на 50 кВА в инверторном сварочном аппарате на 300 ампер,

  • Дата: 20.10.2021

    Деррик Фримпонг

    Какой фактический размер или мощность подходит для сварочного аппарата на 250А?

  • Дата: 07.04.2021

    Кайру Кахига Служение Христа есть ответ — (CITAM)

    Большое спасибо за очень полезную информацию о сварочных аппаратах и ​​генераторах. Я работаю в отдаленной части Северной Кении, и у меня есть желание начать работу. Я уверен, что информация из этой статьи станет отличным руководством для моих дальнейших начинаний. У меня только один вопрос, как ваша продукция может быть доставлена ​​мне в Кению? Я буду признателен за ваш добрый ответ.

  • Дата: 07.07.2020

    Класс сварки Класс сварки

    Ладет, см. пункт 7 этой статьи «7. Советы по покупке генератора, подходящего для работы сварочных аппаратов».

  • Дата: 07.06.2020

    Ладет CGS

    Какой тип генератора подходит для сварки в течение длительного времени

  • Дата: 15-06-2020

    Класс сварки

    Регина, рекомендуем уточнить это у производителя сварочного аппарата 300А. Требуемый размер генератора будет зависеть от количества требуемой мощности машины, которая может варьироваться в зависимости от типа машины (инвертор или трансформатор), рейтингов эффективности и т. д.

  • Дата: 15-06-2020

    Регина Дела Фуэнте

    Генератор какой мощности можно использовать для работы инверторного сварочного аппарата на 300 А?

  • Дата: 19-05-2020

    Класс сварки Класс сварки

    Росс, входной ток варьируется от одной марки/модели машины к другой. Наилучшее сравнение — обычно эффективный номинал потребляемого входного тока (I1eff).

  • Дата: 15-05-2020

    Росс Питерс ABC ELECTRIC

    какой входной ток потребляется от однофазного инвертора 200А и 3-х фазный инвертор 400 ампер

  • Дата: 24-04-2020

    Уильям Рейнольдс

    Привет, Я в Америке и интересуюсь сваркой. У меня нет опыта, но планирую начать сварку в ближайшее время. У меня вопрос, на который я пока не могу ответить: Я заинтересован в получении генератора, подобного двойному генератору Champion мощностью 5,5 кВт. Как вы, наверное, знаете, это 240 В переменного тока, две фазы. Я также хочу однофазный сварочный аппарат на 230 В переменного тока. Я видел, как люди без проблем сваривают с помощью адаптера L14-30 на 14-30 (YouTube). Однако я думаю, что использование только одной из двух фаз создаст несбалансированную нагрузку и, в конечном итоге, повредит генератор. Каковы ваши мысли, сэр? Спасибо, Уильям Рейнольдс

  • Дата: 24-02-2020

    Класс сварки

    Рональд: независимо от настройки мощности, на которой должен работать сварочный аппарат, мы не рекомендуем использовать генераторы меньшего размера. Как вы заметили — в пункте 5а этой статьи — разница в рекомендуемом размере генератора для сварочного аппарата на 140 А и на 180 А составляет всего 1 кВА (от 7 кВА до 8 кВА). В то время как сварочный аппарат может нормально работать на более низкой мощности и т. д., факт остается фактом: использование генератора меньшего размера повышает риск повреждения сварочного аппарата.

  • Дата: 22-02-2020

    Рональд Портер

    Если вы используете сварочный аппарат на более низкой мощности, скажем (185 ампер на 140 ампер), можете ли вы безопасно использовать генератор меньшей мощности?

  • Дата: 21-02-2020

    Класс сварки

    Спасибо за ваш вопрос, JC. Нет, сварщик обычно не представляет опасности для генератора.

  • Дата: 21 февраля 2020 г.

    Джейк Ван Томдер Cme sivels

    Может ли инверторный сварочный аппарат повредить генератор

  Написать комментарий. ..

  Обратите внимание: спам-комментарии (или попытки создания обратных ссылок) будут УДАЛЕНЫ и НЕ будут опубликованы.

  Как выбрать инверторный сварочный аппарат

  18-09-2018

  Сварка

  Домашнему мастеру для работы просто необходим сварочный аппарат. Требуется отремонтировать ворота, приварить к ним петли. Без него трудно ремонтировать кузов автомобиля. Соединение металлических труб без сварочного аппарата невозможно. Можно привлечь к работе профессионального сварщика, это обернется значительными дополнительными затратами сил, времени и денег. Самостоятельное владение сваркой имеет множество преимуществ. Осталось решить вопрос, как выбрать для своей мастерской инверторный сварочный аппарат.

  Самостоятельная работа со сварочным аппаратом дает множество преимуществ, таких как экономия на вызове мастера, ремонтные работы в любое время, но для этого нужно правильно выбрать сварочный аппарат.

  Любой сварочный аппарат стоит больших денег. В магазинах можно найти разные виды оборудования для сварки. Это трансформаторные блоки, сварочные выпрямители, современное инверторное оборудование.

  Особенности сварочного инвертора

  Изображение 1. Сварочный инвертор для домашнего использования не потребляет много энергии, имеет небольшие размеры и небольшой вес.

  Сварочный инвертор — современное оборудование для сварки (изображение №1). Схемы устройства спроектированы таким образом, что во время работы частота переменного тока в инверторе преобразуется в частоту с гораздо большей величиной. В результате аппарат расходует примерно вдвое меньше электроэнергии по сравнению с другими сварочными установками. Для дома такое устройство может стать очень выгодным приобретением. При его покупке не нужно бояться термина «бытовой». Это означает лишь то, что устройство может работать непрерывно в течение 10-20 минут, после чего ему нужно дать время на отдых. На качество шва это не влияет.

  На рынке сварочного оборудования появилось много образцов дешевых аппаратов. Во многом этот факт связан с появлением агрегатов китайского производства. Выбирая тип сварочного аппарата, никогда не стоит останавливаться на особо дешевых и миниатюрных моделях. У них обычно слабоватые схемы и очень маленький ресурс. Китайские автомобили быстро ломаются. Их ремонт затруднен отсутствием запчастей и схем. Чрезмерно дорогие модели, относящиеся к профессиональной технике, тоже не стоит выбирать для домашней мастерской. Выберите золотую середину.

  Вернуться к оглавлению

  Недостатки и преимущества инвертора

  Схема сварочного инвертора.

  Инверторный аппарат в 2-3 раза больше трансформаторной установки. Ремонт его тоже может вылиться в гораздо более высокие цены. Инвертор боится пыли. Его схемы и платы нужно периодически продувать и чистить, особенно на производстве. При хранении в холодном гараже платы аппарата могут покрыться конденсатом, поэтому перед работой прибору необходимо дать время просохнуть в помещении, где будет производиться сварка. Это занимает около 2 часов.

  Все эти недостатки компенсируются такими достоинствами как:

  • вдвое меньшее энергопотребление;
  • малый вес (в 5-10 раз меньше) по сравнению с другими устройствами;
  • возможность варить любые металлы любыми электродами;
  • возможность плавной регулировки тока до 15 А;
  • экономия электродов за счет отсутствия эффекта разбрызгивания;
  • возможность работы при пониженном напряжении.

  Обычно такие установки способны работать при температуре до +40°С. При низких температурах загорается лампочка, сигнализирующая о перегрузке цепей. Устройство может просто не включиться.

  Функции защиты от залипания, горячего старта и форсирования дуги следует воспринимать просто как рекламу. Все эти функции обязательно должны присутствовать в таком оборудовании.

  Вернуться к содержанию

  На что обратить внимание при выборе устройства?

  Сварочные аппараты Power Man легкие и компактные, отличаются экономичностью, предназначены для ручной сварки электродами.

  Для сварки электродом диаметром 4 мм достаточно аппарата, работающего на токе до 160 А. В этом случае еще остается запас мощности. При более низком напряжении придется использовать электрод меньшего диаметра. Профессиональный сварочный аппарат лучше выбрать на 200 А.

  Особо популярны аппараты POWER MAN производства южнокорейской компании ROYAKS. Они ничем не уступают установкам других зарубежных производителей, но стоят намного дешевле. Это легкий и компактный инверторный блок, отличающийся своей эффективностью. Предназначен для ручной сварки электродами. Такая сварка в документации обозначается буквами ММА. Устройства можно эксплуатировать при температуре окружающего воздуха от -20 до +40°С при уровне относительной влажности 80%. Обладают высоким качеством шва и долгим сроком службы.

  К особенностям можно отнести возможность работы от сети напряжением 176-264 В. При значительном снижении напряжения (до 180 В) загорается сигнальная лампа, затем срабатывает схема защиты и прибор отключен от сети. Вес устройства в зависимости от модели 9-12 кг.

  Популярностью среди потребителей пользуются приборы Redius, Kemppi, Rilon, Esab, Fronius, Svarog. Лучше покупать технику, на которой панельные розетки установлены вертикально. Эти устройства редко выходят из строя. Хорошо, если установка приспособлена для работы в паре с генератором. На всю продукцию должен быть установлен гарантийный срок не менее 6 месяцев. У многих моделей он составляет 2 и даже 5 лет.

  Сварочные электроды маркируются разными цветами для разных металлов.

  Высоким качеством отличаются Gysmi 165 (Франция), Welder 4, Wallius Wameta Blueline, FUBAG 160 (Финляндия), ProHelper, Stanley, TopMachine, Telwin, Blueweld, Resanta. Но любое из этих устройств следует покупать только в специализированном магазине. В других местах есть возможность купить подделку.

  Итак, выбирая инвертор, следует оценить:

  • род тока;
  • напряжение сети;
  • начальная сила тока;
  • мощность;
  • диаметр электродов;
  • пределы регулировки тока;
  • габариты устройства;
  • вес устройства.

  Пример 1 выбора сварочной установки в зависимости от объектов сварки:

  • сварка бытовая на участке, в гараже;
  Уголок и труба
  • с толщиной стенки до 3 мм;
  • сеть в норме с нормальным напряжением;
  • сварочный ток около 100 А;
  • электроды диаметром до 3 мм.

  Для выполнения таких работ можно выбрать инверторы:

  • «Барс» ЭКО АРК-164;
  • Бары Mini ARC-200D;
  • АРК-165 «Сварог»;
  • ПЕГАС-160Е.

  Пример 2:

  Аппарат «Форсаж 161» подходит для сварки на улице, ферме, даче, где в сети низкое напряжение.

  • сварка в хозяйстве, на даче;
  • сварка уголков, труб с толщиной стенки до 5 мм, полосовой стали толщиной до 3 мм;
  • сеть распространена в сельской местности;
  • напряжение сети низкое;
  • используется кабель длиной более 30 м;
  • сварочный ток — до 140 А;
  • электроды диаметром 3-4 мм.

  В таких условиях более подходящими устройствами будут:

  • «Форсаж-161»;
  • «Форсаж-180»;
  • ПРО АРК-160 ПФК «Сварог».

  Пример 3:

  • ремонтные работы в ЖКХ;
  • трубы, уголки, листовой металл, фитинги, стержни;
  • сеть с возможными перепадами напряжения;
  • сварочный ток до 160 А;
  • электроды диаметром 3-4 мм.

  Для такой работы лучше подходят инверторы:

  • «Барс» Profi ARC-207D;
  • Неон ВД-201;
  • АРК-205Б Сварог;
  • «Форсаж-200».

  Пример 4:

  • ремонтно-монтажные работы в сфере энергетики;
  • питание от автономного генератора;
  • сварочный ток 120-150 А;
  • электроды диаметром 3-4 мм.

  Рекомендуемые устройства:

  • «Форсаж-200М»;
  • АСЕА-200D;
  • ВЕГА-200 ПФК.

  Сварочный инвертор — отличное приобретение для домашней мастерской, для производственного цеха, для строительной площадки.

  Применяется для ручной сварки (ММА), для аргонно-дуговой (TIG) сварки, при работе в полуавтоматическом режиме (MIG/MAG), для плазменно-дуговой резки (RAS). Аппарат имеет несколько систем защиты, позволяет получить ровные швы даже при работе неквалифицированного сварщика. Имеются особенности, облегчающие работу с использованием сварочного аппарата.

  Блог The Welders Warehouse

  Вы решили купить сварочный аппарат Mig, но обнаружили, что перед вами огромный выбор. Так как же выбрать Mig Welder?

  Поскольку не все не умеют читать, я также снял видео на эту тему

  Прежде всего

  Это может показаться очевидным, но первое, что вы должны учитывать при выборе Mig Welder, это то, что вы хотите чтобы можно было с этим поступить!

  Нет смысла покупать сварочный аппарат Mig Welder на 150 ампер, потому что он питается от вилки на 13 ампер, если вы хотите сварить листовую сталь толщиной 10 мм — его мощности просто недостаточно.

  И наоборот, нет смысла тратить большие деньги на машину на 300 ампер, если вы хотите ремонтировать вещи только дома и/или восстанавливать классический автомобиль.

  Таким образом, важно учитывать выходную мощность и собственный источник питания.

  Вообще говоря, вы можете запустить машину-трансформер до 130 или 150 ампер (в зависимости от машины) от 13-амперной вилки.

  Инверторные машины могут работать при токе около 160 ампер от источника питания 13 ампер. Это связано с тем, что инвертор более электрически эффективен, чем традиционный трансформатор.

  Сказав все это, если вы хотите сварить материал толщины панели кузова автомобиля, мощность верхнего конца гораздо менее важна, чем нижняя.

  Для сварки панелей кузова необходим сварочный аппарат Mig с минимальной мощностью не более 30 ампер. Более высокая минимальная производительность приведет к большому количеству отверстий в тонком листе!

  Так что учитывайте ОБА конца диапазона мощности, а не только верх!

  Основы сварочного аппарата Mig

  Сварочный аппарат Mig можно разбить на две основные части: блок питания и систему подачи проволоки (включая горелку).

  Источником питания может быть либо трансформатор, либо инвертор (подробнее об этом позже).

  На мой взгляд, более важным аспектом является система привода проводов, включая факел.

  Я говорю это потому, что после примерно 30 лет работы в области сварки проблемы с приводом проволоки составляют около 80% проблем, с которыми я сталкивался на сварочных аппаратах Mig. От единиц DIY до больших промышленных единиц.

  Рабочий цикл

  Еще одно соображение относительно выходной мощности Mig Welder — рабочий цикл. По сути, это то, как долго машина будет работать до перегрева. Если вы хотите делать длинные сварные швы на высокой мощности, малогабаритный самодельный Mig вряд ли будет для вас правильным выбором. Но если это в основном небольшие работы, у вас не должно быть проблем.

  Я написал отдельную статью в блоге о рабочем цикле, если вы хотите узнать больше. Я также подготовил видео, если вы предпочитаете смотреть, а не читать:

  На что обращать внимание в системе привода проволоки Mig Welders

  Для меня при выборе сварочного аппарата Mig очень важен мотор привода проволоки приличного размера. Многие устройства, особенно на рынке DIY, имеют небольшие двигатели размером с хлопковую катушку, которые являются достаточно мощными, при условии, что все остальное идеально.

  Да вроде всегда все идеально, особенно после нескольких лет использования!!!

  Далее следует надежность системы роликов подачи проволоки. Это трудно определить, но большинство практичных людей отличят хорошую роликовую систему от дешевой и дрянной, когда посмотрят на нее.

  Сварочная горелка Mig

  Наконец, сама горелка. На мой взгляд, Steel Torch Liner ОЧЕНЬ важен. Многие недорогие машины имеют пластиковый вкладыш для снижения стоимости. Но это не длится долго, когда вы пропускаете через него стальную проволоку, а замена футеровки обычно занимает много времени и требует кропотливой работы.

  Пластиковый вкладыш тоже, скорее всего, станет причиной проблем с кормлением №1, и скоро!!! Так что горелку со стальным лайнером определенно стоит поискать!

  A Steel Torch Liner выглядит как велосипедный тормозной трос, стальная спираль, покрытая пластиком.

  Действительно хорошая вещь, на которую стоит обратить внимание, это Euro Torch. Эта система факелов имеет гнездо на передней панели сварочного аппарата Mig и вилку на факеле.

  Фонарик просто навинчивается на гнездо с помощью гайки.

  Euro Горелки лучшего качества, но почти всегда дешевле, чем несъемные (если вам когда-нибудь понадобится заменить горелку). Это связано с тем, что Euro Torches входят в стандартную комплектацию промышленных машин и производятся миллионами.

  Горелки с несъемной посадкой обычно изготавливаются на заказ, поэтому их необходимо покупать у производителя оборудования. Это может означать БОЛЬШИЕ деньги!!

  Я ожидаю, что все факелы Euro будут оснащены стальным вкладышем, наши точно!

  Типы сварочных аппаратов Mig

  Существует два основных типа сварочных аппаратов Mig, которые в основном зависят от типа блока питания внутри аппарата. При выборе Mig Welder это довольно принципиальный выбор!

  Трансформаторные сварочные аппараты Mig

  Трансформаторы являются традиционной силовой установкой для сварочных аппаратов Mig. Преимущества блоков на основе трансформаторов заключаются в том, что они обычно дешевле и менее сложны, поэтому теоретически более надежны в долгосрочной перспективе.

  Недостатком трансформаторов является то, что они тяжелые, быстрее перегреваются, а выходная мощность обычно устанавливается в диапазоне шагов. Машины Transformer Mig обычно имеют от 2 до 30 ступеней. Между этими этапами невозможно установить выходную мощность.

  С 1 января 2023 года производителям больше не будет разрешено производить или импортировать сварочные аппараты на основе трансформаторов любого типа в Великобританию или ЕС.

  Инвертор Mig Welders

  Современные инверторы намного надежнее, чем те, что были всего несколько лет назад. Еще одно преимущество заключается в том, что выходная мощность регулируется бесступенчато, другими словами, мощность можно регулировать так же, как вы регулируете громкость радио, просто вращая ручку.

  Инверторы — это современный электронный блок для сварочного аппарата Mig. Преимущество блоков на основе инвертора заключается в том, что они легче, поэтому их легче перемещать, и они будут работать намного дольше до перегрева.

  Единственным возможным недостатком инверторов является сложность электронной платы, которую в случае выхода из строя по истечении гарантийного срока необходимо будет заменить. Сменные инверторные платы стоят недешево, поскольку они обычно составляют более половины внутренних деталей Mig Welder.

  Вывод

  Какой тип Mig Welder подходит именно вам, это личное решение, потому что, как мы уже говорили, все зависит от того, чего вы хотите достичь.

  Посетите нашу страницу сварочных аппаратов Mig, чтобы ознакомиться с текущим ассортиментом.

  Нужно знать больше?

  Если вам нужна помощь и совет по выбору Mig Welder, пожалуйста, не стесняйтесь обращаться к нам. Либо через страницу «Контакты» на нашем веб-сайте, либо по телефону для неформальной беседы, спросите меня!

  Надеюсь, эта статья оказалась для вас полезной.

  Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий.

  Не беспокойтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не будете получать нежелательные электронные письма.

  С уважением

  Graham

  Руководство по покупке сварочного аппарата

  Если вы хотите сварить железо, нержавеющую сталь или алюминий, вам понадобится сварочный аппарат. Дуговая сварка, полуавтоматическая сварка, TIG, MIG, MIG-MAG, Инверторный сварочный аппарат. Каждый сварщик, от профессионала до любителя, имеет право на палочку. Опустите капюшоны и электроды и приступайте к сварке!

  Важные особенности

  • TIG
  • MIG
  • MIG MAG
  • MMA
  • Инвертор
  Откройте для себя наши сварочные аппараты!

  Изучение мира сварки — это настоящий путь в неизвестность. Чтобы помочь вам сориентироваться, вот краткий обзор некоторых часто используемых терминов.

  Сварочные аппараты: определения и технические термины

  Электрическая дуга

  Электрическая дуга относится к видимой электрической дуге, вызванной контактом электрода с металлическим основанием – это похоже на вспышку молнии! 9.

  Рутиловый электрод или сварочная проволока

  Рутиловый электрод является наиболее распространенным и широко используемым. Его покрытие является проводящим, которое облегчает инициирование и текучесть сварного шва. Расплавление покрытия образует шлак который защищает сварной шов от окисления и легко удаляется молотком .

  Основной электрод

  Основной электрод в основном используется в промышленности для трубных фитингов и работ с котлами . Основные электроды , более дорогие и сложные в заливке, требуют предварительного нагрева перед использованием.

  Порошковая проволока

  Эта проволока содержит сердечник из флюса (тот же, что и покрытие), который помогает расплав металла без образования воздушных карманов .

  Плетеная или сплошная проволока

  Стальная проволока с медным покрытием или обычная нержавеющая сталь, плетеная или сплошная проволока позволяют выполнять сварку с подачей инертного или активного газа (MIG или MAG).

  Соединители

  Соединители представляют собой вилки для подключения кабеля заземления и зажима к сварочному агрегату.

  Зажим

  Зажим представляет собой ручку, соединяющую 9Электрод с покрытием 0005 для сварки ММА .

  Горелка для сварки MIG-MAG

  Горелка для сварки MIG-MAG представляет собой ручку с курком для подведения проволоки к свариваемому металлу.

  Горелка TIG

  Горелка TIG представляет собой рукоятку с вольфрамовым электродом , на которой расположены органы управления.

  Газ

  Газ помогает защитить сварной шов от окисления на открытом воздухе. Часто это аргон или смесь аргона и углекислого газа. Электромагнитный клапан

  Клапан, используемый в сварке TIG или MIG-MAG. Электромагнитный клапан позволяет сварщику контролировать подачу газа в горелку.

  Игла

  Другой тип невольфрамовый электрод .

  Расход-литр

  Двойные регуляторы давления повышают давление газа, подаваемого на горелку, и регулируют его выход (измеряется в литрах/минуту) с помощью регулируемого колеса.

  Ознакомьтесь с каталогом ManoMano
  Рутиловый электрод

  По сути, паяльная станция представляет собой сложный трансформатор, который преобразует переменный ток 220 В (AC) в постоянный ток (DC) при различных амперах в зависимости от необходимой интенсивности.

  Потенциометр позволяет уточнять настройку (или изменять силу тока).

  Часто имеют два разъема с положительным и отрицательным полюсом :

  • Один для электрододержателя
  • Один для заземления.

  Прежде чем приступить к особенностям каждого сварочного проекта, кратко рассмотрим сварочные аппараты.

  Инвертор MMA

  Инвертор MMA Inverter отлично подходит для начинающих. Почему? Стойка легкая, с легкостью можно сваривать металлы толщиной от 2 до 10 мм. Потребляемая мощность станции зависит от толщины свариваемого металла. Так что, если, например, мощность на вашей станции установлена ​​слишком высокой, вы сделаете дыры в своей поддержке из-за слишком большого количества слияния. С другой стороны, если вам не хватит мощности, ваша палочка просто прилипнет к подложке. 9 лучших0005 инверторная технология ? Ищите сочетание функций, удобство использования, экономию электроэнергии, простоту сварки. Потенциометр с одной ручкой позволяет регулировать мощность в зависимости от толщины свариваемого металла. Он не должен слишком сильно блестеть, он не должен прилипать, он просто сваривается.

  Полуавтоматическая сварка

  Полуавтоматическая сварка обеспечивает более высокую скорость сварки благодаря непрерывной порошковой проволоке. В отличие от ММА, сварка не требует удаления шлак после остывания сварного шва.

  МИГ-МАГ МИГ-МАГ, сплошная проволока с газом является предпочтительным методом для крупномасштабных сварочных работ. и отполированы до тех пор, пока они не станут почти невидимыми, что делает их идеальными для кузовных работ. Эти машины поддаются широкому спектру использования.

  TIG

  TIG сварщики используют тонкие листы из углеродистой стали и нержавеющей стали сталь , а также трубы из нержавеющей стали или тонкие трубы.

  Качество сварки отличается тонкостью и внешним видом.

  Мы все использовали большие, тяжелые, красные или синие столбы. Нет необходимости таскать за собой весь этот мертвый груз. Сварочные станции для тяжелых условий эксплуатации с деликатной грунтовкой по-прежнему доступны на начальном уровне. Если вы только начинаете, переходите сразу к инвертору MMA. нового поколения этих сообщений находятся в классе сами по себе.

  Как работает MMA

  Сторона презентации — Переключатель, потенциометр и два разъема, один для зажима, а другой для электрододержателя с покрытием (электрод может быть либо рутиловым, либо основным в зависимости от природы свариваемого металла).

  По практическая сторона — При зажигании электрическая дуга дает источник тепла (±3600°), необходимый для одновременного расплавления электрода и металлического шва. Затем держите его там, не трясите, поддерживайте контакт, пока это слияние не завершится, а затем наблюдайте за результатом. Сварка ММА

  Важно прислушиваться к советам профессионалов и самодельщиков, но особенно важно тренироваться на металлоломе . Проявив немного терпения, вы скоро освоите технику и настройки интенсивности. Современные машины способствуют адаптации к различным методам сварки. Сделайте несколько заметок , чтобы запомнить параметры, которые вы использовали в конкретных проектах, и результат, который вы получили.

  Также, поскольку станция работает на постоянном токе, положительная полярность предпочтительнее для электрододержателя. Результат: лучшая стабильность, хорошее проникновение и меньшее количество выступов.

  Другой момент, любая сварка вызывает некоторую деформацию из-за тепла . После охлаждения сварной шов иногда может стать немного шатким. Чтобы компенсировать это, сварной шов можно немного растолочь, чтобы удлинить металл, чтобы он вернулся к своей форме. Закрепить вашу работу на верстаке — еще одно хорошее решение.

  Способ сварки , управляемый горелкой и включающий электрическую дугу, которая вызывает расплавление металла наполнителя . Сварочная проволока содержит сердечник из флюса , который регулирует ее плавление при сварке и не требует применения газа. Сварка проволоки, которая заменяет электрод , позволяет собирать металлические детали . Проплавление (глубина плавления) зависит от рабочей скорости и выбранной силы тока. 9Горелку 0005 можно толкать для большего проникновения или тянуть для более тонкого шнура). Он должен располагаться очень близко к металлу. Для профессиональных рабочих мест имеются мотков порошковой проволоки диаметром 0,8 мм (иногда 0,6 мм) до максимального диаметра 3,2 мм . для сварки MIG MAG. Критерии выбора определяются вашим сварочным проектом:

  • Напряжение у вас (220В однофазное или 380В трехфазное)
  • Сила тока в амперах по отношению к толщине свариваемого
  • Диаметр вместимость проволоки и хранение бухты
  • Качество роликов катушки (важно для размотки провод)
  • Предварительное оснащение MIG/MAG опция (источник питания газовой горелки)

  Краткое напоминание о значении этих акронимов:

  MIG: Metal Inert Gas

  MAG: Metal Active Gas

  Эксплуатация

  Полуавтоматическая сварка с использованием витков плетеной или сплошной проволоки. Принцип тот же, что и с порошковой проволокой, за исключением того, что в месте сварки горелка распространяет инертный или активный газ вместо использования флюса. Этот газ защищает сварной шов от коррозии, обеспечивает стабильность дуги и улучшает внешний вид сварного шва. В зависимости от выбора газа сталь и нержавеющая сталь можно как приварить .

  Сварка МИГ

  Для сварки МИГ требуется инертный газ (аргон) для сварки легких сплавов, нержавеющей стали или меди.

  Сварка MAG

  Для сварки MAG требуется активный газ (смесь аргона/двуокиси углерода) для сварки углеродистых сталей.

  Эти газы под давлением газы хранятся либо в отдельных одноразовых картриджах для малых объемов (от 1,8 до 3 литров), либо в многоразовые баллоны для больших объемов (от 130 литров до 10 м 3 ). Регулятор потока/литра , закрепленный на баллоне, регулирует расход газа.

  В обоих процессах расход газа выражается в литрах/минуту . Этот расход обусловлен размером сопел горелки . Оценивая время сварки и регулировку потока, можно рассчитать потребность в газе и, таким образом, определить, нужно ли вам покупать картридж или баллон. Газ держит долго, не забывайте закрывать впускной клапан после использования. Совет, подкрепленный кошельком.

  Сварка ВИГ (ручная) представляет собой разновидность электродуговой сварки. Нейтральный газ рассеивается керамической горелкой, содержащей негорючий вольфрамовый тугоплавкий электрод (игла). Этот метод позволяет получить очень качественный сварной шов .

  Использование сварки TIG

  В зависимости от ловкости сварщика, расплав может быть использован для получения более крупных или очень тонких сварных швов. Его использование особенно рекомендуется для сверхплотных сварных швов, трубопроводов высокого давления и даже атомных электростанций. TIG можно использовать для таких металлов, как железо , но рекомендуется для цветных металлов, таких как титан и алюминий .

  Вольфрамовый электрод никогда не должен соприкасаться с заготовкой; Сварщик должен контролировать как подачу энергии горелки, так и нанесение присадочного металла (без покрытия). Сварной валик защищен нейтральным газом для предотвращения коррозии свариваемого металла . зона нагрева ограничена, что значительно снижает термическую деформацию, вызванную сваркой, в отличие от сварки пламенем. Этот процесс производит мало дыма и обеспечивает исключительную точность сварки.

  Дополнительную информацию о сварочных аппаратах можно найти ниже:

  Откройте для себя наши сварочные аппараты!

  Я прошел обучение на трубщика и трубосварщика, и после 35-летнего путешествия по Великобритании я стал начальником слесарного цеха, затем дизайнером и, наконец, главным инженером. Я спроектировал и построил мастерскую, где делаю скульптуры из металла: мне удалось найти райский уголок, где я могу дать волю своему воображению.
