Диммер — он же регулятор яркости. Что это и для чего предназначается такое устройство

Опубликовано: 2019-07-14

Комментариев: 0

Использование светодиодных лент значительно возросло за последние пять лет. ЛЕД осветительные приборы меньше потребляют электричества, их световой поток значительно ярче аналогов, а что касается декорирования, то лента несомненно удобнее и комфортнее обычных светильников. Дополнить такую идилию можно лишь одним прибором — диммером.

Типы диммеров по управлению
1. Поворотно-нажимные
2. Кнопочные
3. Сенсорные
4. С пультом
5. Звуковые

Виды диммеров
1. Мини-диммеры
2. Аудио-контроллеры
3. RGB-контроллеры

Нужно ли использовать?
Алгоритмы установки
1. Настенный монтаж
2. Скрытый монтаж

Правила выбора

Диммер, он же свето-регулятор – это электрическое устройство, предназначенное для регулировки мощности, что даёт уменьшение или увеличение яркости осветительного прибора. Применяется в цепях с лампами накаливания и светодиодными лентами. Простейшими диммерами являются подстрочные резисторы. Они имеют непостоянное сопротивление. При кручении колеса управления, омы изменяются, что позволяет снижать или увеличивать яркость освещения. Такие модели обладают малым коэффициентом полезного действия, не справляются с ШИМ сигналом и поэтому ЛЭД светильники будут сильно мерцать.

Такое устройство не способно работать с широтно-импульсной модуляцией (управление подсветкой и яркостью путём кратковременной импульсной подачи питания)

Свето-регуляторы, принцип работы которых заключается в использования резистора, не часто, но находят применение для регулировки свечения полупроводниковых ламп. В электротехнике такой способ управления получил название аналоговый. Он не нашел широкого применения по причинам низкой экономичности, а также вследствие высокой чувствительности полупроводниковых приборов и устройств к изменениям токовых нагрузок.

Современные модели имеют специальные выравниватели. С их помощью вы можете регулировать степень освещения, просто повернув ручку в нужную сторону.

Кроме комфортного использования, диммер продлевает срок службы светодиодных осветительных приборов. Как мы уже писали в нашей статье про светодиодные ленты, основная причина деградации ЛЕД – повышенная температура.

Несмотря на то, что они не греются выше 50-60 градусов Цельсия, этого достаточно для снижения срока службы, если не обеспечить пассивное охлаждение. Диммеры значительно повышают эксплутационный срок, благодаря снижению напряжения и, как следствие, температуры.

Подбирается устройство легко. Если используется блок питания на 12 вольт – нельзя использовать модели на 24/26/6 вольт, только реостаты соответствующей величины.

Сейчас распространены диммеры, которые отличаются по тип управления:

Поворотные. Наиболее простое и надежное устройство. Управление осуществляется благодаря ручке. Удобство заключается в простоте. Не требуется тонкая настройка, расчеты и привыкание. Современные регуляторы обладают специальной шкалой возле колеса — для быстрого выбора нужной конфигурации.
Поворотно-нажимные. Имеют кнопку и поворотный механизм.
Кнопочные. По внешнему виду напоминают обычный выключатель. Нажим включает или выключает свет, а степень нажима регулирует яркость.

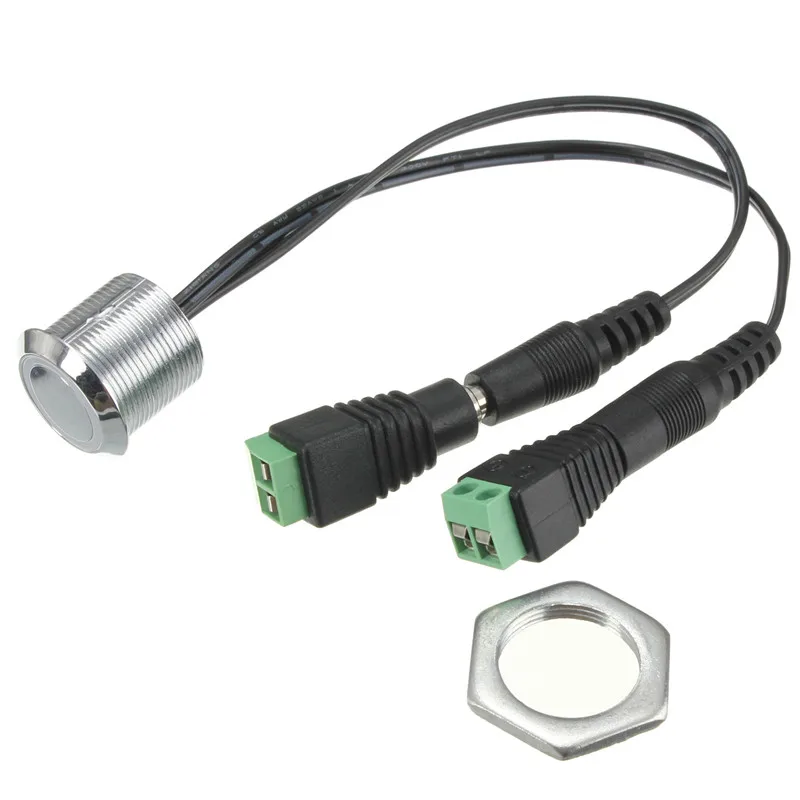

Сенсорные. Управляются обычным нажимом.
С пультом управления. Может управляться из любой точки помещения. Зачастую используется обычный пульт ДУ с инфракрасным излучателем. Но существуют более дорогие вариации с радиоуправлением.
Звуковые. Внутри включен звуковой датчик, который реагирует на определенные акустические волны. Как правило, производитель устанавливает определенный предел в децибелах, звук выше которого запускает электрическую цепь. Подобный тип не менее надежный, но менее практичный. Они могут реагировать даже на обычный разговор, происходящий на повышенных тонах. А в шумную вечеринку он может заменить свето-музыку.

Кнопочный, поворотный и сенсорный диммеры

Разделить все разновидности можно на механические и электронные. Механика отличается повышенной надежностью и простотой. Внутри расположена схема из построечного резистора, конденсатора, тиристора и резистора. Практически не выходят из строя, способны выдерживать высокие нагрузки, в пределах, допустимых производителем. Электронные имеют больше отличий в подходе к управлению, чем к механизму. Смотрятся современнее, интереснее. Практичность и надежность сопоставима с механикой.

Правильно подобранный дизайн диммера будет отличным дополнением к стилю вашего интерьера

Все виды диммеров удобны и практичны, не имеют существенных недостатков. Однако имеют слабые места: перегрев и перенапряжение. У самых дешевых свето-регуляторов и устаревших моделей есть излишняя электромагнитная активность, что может создавать помехи в радио.

Свето-регуляторы были распространены во время ламп накаливания. С появлением светодиодного оборудования, на рынке появились специализированные диммеры. В отличие от обычных регуляторов, они умеют работать с широтно-модуляторным сигналом, который расположен в ЛЕД. Обычный реостат для ламп накаливания не подходит, так как при повышении сопротивления вы получите мигание диода.

Виды диммеров

Кроме типа управления, их можно дополнительно разделить на несколько видов.

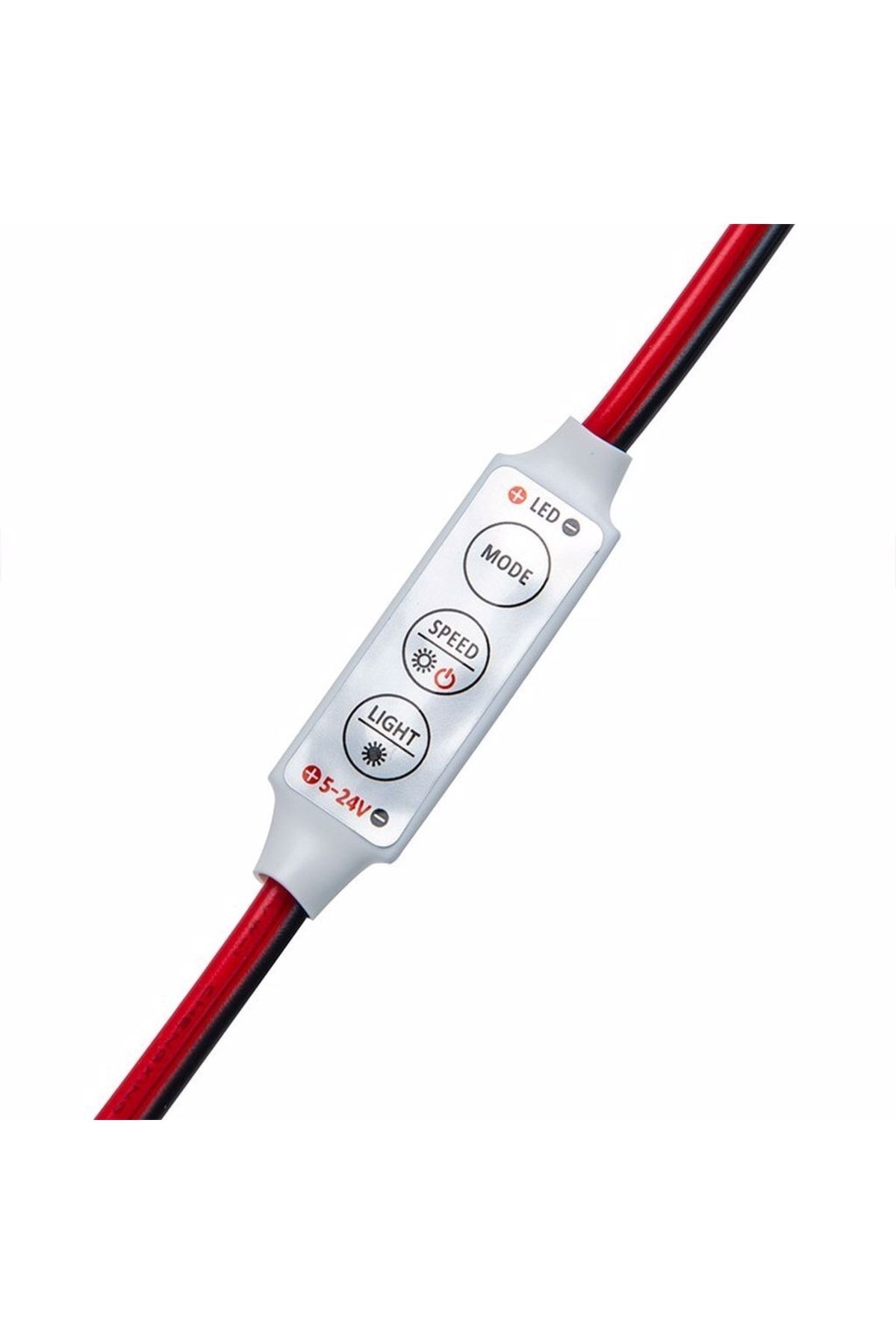

Минидиммер. Миниатюрный регулятор, который устанавливается наружным методом. Практически незаметный, может легко прятаться за элементы интерьера. Стоят недорого, легко подключаются в клеммники. Могут иметь различные методы управления, как кнопочное, поворотное, сенсорные и даже на дистанционном управлении.

С аудио входом (RGB-аудиоконтроллер). Устанавливаются для вечеринок и танцев. Обладают специализированным датчиком, который создает различные светомузыкальные эффекты.

Контроллеры RGB. В отличие от одноцветных лент, адресные многоцветные значительно сложнее подключаются. Можно установить схему из трех контроллеров и управлять каждым цветом по одиночке. Также возможно установить все через одно устройство, тогда все цвета будут иметь одну яркость. Контроллеры для РГБ имеют три отдельных управляющих механизма, что позволяет использовать каждый цвет отдельно. Наиболее продвинутые версии обладают большим набором функций и программированием. То есть, вы можете задавать программу мигания заранее. Такой подход выглядит эффектно, красиво, но стоимость подобных устройств значительно выше.

Нужно ли использовать диммер

Может возникнуть вопрос – стоит ли использовать свето-регулятор. Можно сказать однозначно – стоит. Первостепенно, это — удобное устройство, которое значительно увеличивает функциональность.

Монтаж и использование доступны любому человеку, далекому от электротехники. Большинство моделей не требуют даже навыков пайки. Для контакта используются специальные винтовые клеммы. Одно устройство позволяет заменить массу светильников разной мощности, что удобно для обустройства детской комнаты. Оно может заменить полноценный ночник, при этом не придется беспокоиться за перегрев проводки.

Несколько вариантов соединений, самыми безопасными и практичными среди которых являются клеммы

Любители интересного дизайна увидят в ленте с диммером отличное решение для индивидуализации помещения. Свето-регуляторы присутствуют для адресных лент, разноцветных, одноцветных.

Алгоритмы установки

Существует несколько разновидностей диммеров по способу монтажа — в зависимости от ваших требований и дизайна помещения.

Настенный монтаж

Наиболее распространены настенные варианты с реостатным типом. То есть, это поворотный или поворотно-нажимной тип. Могут утапливаться внутрь стены или выступать в качестве накладки, как обычная розетка. Особенно удобно для использования в жилых помещениях.

Скрытый монтаж

Иногда неудобно использовать настенный монтаж. Возможно, вы не хотите переделывать ремонт, портить внешний вид проводкой. Скрытые диммеры устанавливаются в разрыв провода, что позволяет не испортить ремонт, но и не добавить себе неудобств. Можно установить свето-регулятор в любом месте — здесь вас никто не ограничивает. Часто они управляются с помощью дистанционного пульта.

Правила выбора диммера

Покупателю предоставляется два основных вида светодиодных лент: одноцветная и цветная, так называемая, RGB.

Последняя удобна в том, что вы можете отдельно подключать разные адреса и создавать разные эффекты. Однако здесь требуются элементарные знания электротехники, так как понадобится подключать три отдельных цвета к разным диммерам и с разбросом параллельного подключения на каждый провод. Упростить задачу можно с помощью специального RGB-контроллера, который дает вам те же возможности без параллельного подключения трех отдельных свето-регуляторов.

Важно подобрать подходящий блок питания, чья 12/24 вольтная линия может выдать достаточную мощность. Помните, что управляющее устройство должно иметь определенный «запас». То есть, при условной мощности ленты в 10 ватт, диммер должен быть 12-15.

Причины тому две:

Срок эксплуатации. Работая на полной мощности, диммер быстрее изнашивается, быстрее выходит из строя. Это может привести к замыканию внутри устройства, что приведет к сгоранию самой ленты. Будет достаточно запаса в двадцать процентов.

Увеличение длины ленточки. Если вы захотите продлить ленту, вам не обязательно менять диммер. Это удобно, если он вмонтирован в стену, или вы использовали сложных способ монтажа.

Если вы воспользуетесь устройством меньшей мощности, чем требуется, велика вероятность сгорания или даже возгорания. Это может привести к пожару.

Подключение одноцветной ленты значительно проще. Она устанавливается в разрыв между блоком питания и лентой. Для начала провода от плюса (красный) и минуса(синий) вставляются в соответствующие клеммы на входе. Они подписаны соответствующими символами. От регулятора они идут на ленту. Не забывайте про полярность. В этом случае используется параллельное подключение, то есть «+» контактирует с «+», а «-» с «-». Не используйте один и тот же диммер для ламп накаливания и светодиодных. Они не подходят друг для друга.

Рассматривая электронные диммеры — избегайте дешевки. Недорогие модели имеют низкую пропускную способность. Они быстро горят, не выдерживают перегрузок.

Дешевые китайские диммеры часто кривые, имеют неудобное управление, могут вызвать больше головной боли, чем удобства.

Если вы хорошо знакомы с электротехникой, возможно самостоятельно собрать устройство. Для бывших радиолюбителей будет несложно даже установить радио или инфракрасный приемник.

В интернете есть готовые схемы и DIY наборы для самостоятельной сборки. Все компоненты доступны в китайских интернет-магазинах, со схемой справится каждый. Если вы умеете работать с паяльником, вы сможете спаять простую схему. Мощность подбирается индивидуально под каждую ленту.

Посоветуйтесь с продавцом перед покупкой, опишите характеристики своей ленты и попросите подобрать нужные компоненты.

Если вам понравился материал — будем рады вашей оценке

Текущий 2.49/5
1
2
3
4
5

Рейтинг: 2.5/5 (51 голос(ов) всего) 1

Диммер для светодиодной ленты. Виды и применение. Особенности

Диммер для светодиодной ленты – специальное электронное устройство, выполняющее функции выключателя и регулятора рабочих параметров светящихся полупроводниковых сборок. Его действие основано на принципе непрерывной регулировки мощности в нагрузочной цепи. По своему функционалу этот прибор напоминает известный еще из школьного курса электромеханический регулятор, называемый реостатом.

С помощью электронного диммера удается плавно изменять яркость свечения элементов светодиодных лент в пределах от нулевого до 100% значения. Прибор монтируется и подключается к электросети таким же образом, как и обычный комнатный выключатель.

Диммер для светодиодной ленты классифицируется по таким основным признакам, как особенности конструкции и способ управления светодиодной нагрузкой.

Особенности конструкции

В соответствие с этим признаком приборы делятся на модульные, которые устанавливаются в специальных распределительных шкафах, и на их моноблочные аналоги. Второй вариант более распространен и монтируется намного проще, чем первый. Диммер устанавливается непосредственно в монтажную коробку, расположенную на стенке помещения вместо типового выключателя света.

Способы управления

По способу управления током в нагрузочной цепи диммер для светодиодной ленты может иметь следующие исполнения:

Изделия с кнопкой включения и отдельным регулятором светового потока.
Сенсорные приборы, в которых яркость свечения диодов изменяется за счет прикосновения к особым чувствительным площадкам, имеющимся на панели.

Устройства со специальным механизмом, который включается нажатием на ручку управления (для установки требуемого уровня нужно просто повернуть ее в одну из сторон).
С клавишей управления, нажатие на которую приводит к плавному увеличению освещенности.

Изменять контролируемый параметр можно и дистанционно, для чего применяются типовые ПДУ. Наиболее «продвинутый» вариант управления светодиодными лентами – акустический, при использовании которого система приводится в действие хлопком в ладоши или посредством команд, подаваемых голосом.

Также встречается многоканальный диммер для светодиодной ленты, позволяющий управлять освещением одновременно в нескольких точках жилого или рабочего помещения. Его выгодно использовать в ситуациях, когда требуется выделить отдельные участки комнаты за счет повышения или понижения уровня освещения в них. Такие приборы управляются дистанционно по беспроводным линиям с помощью ПДУ или посредством телефона (смартфона, планшета) по WiFi каналу.

Способы подключения светодиодных лент к диммеру

Особое внимание уделяется различиям в подключении монохромной (одноцветной) и RGB ленты.

Диммер для светодиодной ленты одного цвета (монохромной)

Особенности подключения состоят в следующем:

Для нормальной работы такой системы необходимы постоянные 12 Вольт, а в бытовой сети действует переменное напряжение 220 Вольт.
Для подключения диммируемой светодиодной ленты потребуется адаптер (БП), преобразующий 220 Вольт переменного тока в постоянные 12 Вольт.
К его входным клеммам подключаются сетевые нуль и фаза, а к выходу – сама светящаяся цепочка.
Один блок питания рассчитан на работу с лентой из светодиодов длинной не более 5-ти метров. Главное при подключении всех элементов системы – не перепутать полярность подсоединения проводников (в противном случае ленточка просто не будет светиться).

Для диммирования полоски из светодиодов длиной более 5 метров возможно применение двух видов схем подключения. В первом случае для каждого пятиметрового отрезка используется «свой» индивидуальный блок питания. Такой вариант удобен для реализации в различных ситуациях, но стоимость комплекта в этом случае резко возрастает.

При втором подходе используется один БП на все пятиметровые отрезки лент, включенных в параллель. Монтаж системы в этом случае несколько усложняется. А блок питания придется брать с запасом по мощности, которой должно хватать на увеличившуюся в несколько раз нагрузку по току.

Подключение RGB лент через диммер

Схема коммутации входящих в RGB-комплект компонентов мало чем отличается от монохромных лент. Однако в этом схемном решении имеется одна существенная особенность. Здесь сразу за блоком питания включается электронный RGB-контроллер, обеспечивающий управление режимами работы (цветностью и яркостью) светодиодной ленты.

В этом варианте, как и в предыдущем случае с БП, важно правильно подобрать допустимую мощность контролирующего устройства. Значение этого показателя выбирается из расчета, чтобы его запаса хватало для работы сразу с несколькими включенными в параллель RGB-лентами.

К клеммам + и — подводится напряжение 12 Вольт, поступающее от типового блока питания БП. К выходным контактам этого модуля подключаются проводники, управляющие элементами с соответствующим цветом свечения (здесь провод в черной изоляции, обозначенный как V+ – это общая жила).

Преимущества и недостатки

К преимуществам регулирующих устройств диммерного типа относят:

Возможность плавного увеличения и уменьшения требуемого уровня освещенности.
Существенная экономия электроэнергии.
Простота управления током в нагрузке.
Универсальность (допустимость работы с любыми видами светодиодных изделий).

Помимо очевидных плюсов использования таких приборов, у них имеется целый ряд недостатков. Прежде всего, эти устройства очень чувствительны к перегреву корпуса микросхемы – основного элемента, входящего в их состав. Чтобы исключить возможные неприятности при эксплуатации диммера – перед его покупкой следует поинтересоваться величиной мощности, на которую он рассчитан.

Кроме того, диммер для светодиодной ленты чувствителен к величине минимальной нагрузки в обслуживаемой им цепочке из светодиодов. Если число подключаемых к контроллеру светодиодных элементов будет меньше, чем указано на корпусе регулятора – он долго не прослужит.

Общий порядок подключения

Перед началом самостоятельного монтажа системы управления светодиодными лентами обязательно учитывается следующее ограничение. Суммарная мощность, потребляемая всеми элементами обслуживаемой цепочки, не должна превышать значения, указанного на корпусе прибора. Для надежности оно выбирается с небольшим запасом в меньшую сторону.

Если диммер для светодиодной ленты рассчитан к примеру, на мощность 150 Ватт, то управляемая им полоска должна потреблять примерно 145-147 Вт. Такой запас гарантирует длительный срок эксплуатации этого прибора.

При монтаже системы управления потребуется соблюдать следующий порядок выполнения операций:

В первую очередь обесточивается питающая цепь на объекте, где монтируется комплект.
После отключения обязательно проверяется отсутствие напряжения в сети (это можно сделать с помощью обычного тестера или указателя напряжения).
Затем по намеченной трассе раскладывается сама светодиодная лента, после чего в заранее подготовленную монтажную коробку устанавливается диммерное устройство и крепится там на метизы.
К его клеммам с обозначениями «L» и «N» подключаются подготовленные ранее фазная и нулевая жилы соответственно.

По завершении монтажных операций вся управляющая цепочка проверяется на работоспособность (тестируется).

Как собрать регулятор самостоятельно

Диммер для светодиодной ленты несложно изготовить собственными силами. Для этого потребуется приготовить одностороннюю печатную плату из фольгированного текстолита и запастись всеми необходимыми комплектующими. Исполнителю также необходимо будет внимательно ознакомиться со схемой самодельного устройства.

Устройство работает на микросхеме ICE 2A 265, дополненной несколькими электронными компонентами. Оно рассчитано на подключение люстры из точечных светодиодов, расположенных на ленточном основании.

Порядок сборки такой схемы выглядит так:

Сначала в плату впаивается разъем, необходимый для подключения внешних цепей.
Затем на ней фиксируются резисторы и конденсаторы.
После этого на своих местах сначала размещаются, а потом впаиваются диоды и сама микросхема.
В последнюю очередь монтируется полевой транзистор.

Готовое и протестированное устройство размещается в любом подходящем пластиковом корпусе, имеющем отверстия для ввода кабеля и для установки потенциометра R1. При вращении ручки переменного резистора должна меняться частота импульсов, варьируемая в пределах от 5 до 100%. При этом уровень освещенности в комнате будет меняться примерно в 20 раз.

Сроки эксплуатации готовых систем освещения, в составе которых работает диммер, зависят от того, насколько точно рассчитаны нагрузочные цепи, а также от правильности выбора их параметров. Для повышения удобства пользования электронным устройством следует заранее определиться с его типом и способом управления контролируемыми показателями.

Как диммировать светодиодные ленты

Диммирование — это процесс изменения светоотдачи источника света. Это делается для настройки атмосферы или для экономии энергии, когда полная светоотдача на самом деле не нужна. Большинство систем затемнения, использовавшихся до появления светодиодов или даже сегодня, предназначены для ламп накаливания. В этих системах обычно используются методы диммирования с прямой и обратной фазой, в которых диммер прерывает или прерывает линейный вход переменного тока, чтобы уменьшить мощность, поступающую в драйвер. При меньшей входной мощности на драйвер будет меньше выходной мощности, и яркость света уменьшится.

Наиболее часто используемые ключевые слова для диммирования в светодиодном коммерческом освещении: DMX, DALI, 0/1–10 В, тиристор (TRIAC), WIFI, Bluetooth, RF и Zigbee. Это входные сигналы источника питания диммирования. Выбор различных входных сигналов в основном обусловлен учетом среды (установка, проводка), функции, стоимости и гибкости последующего расширения. Качество эффекта диммирования в основном определяется методом диммирования на выходе источника питания с диммированием, а не методом диммирования на входе.

Методы диммирования на выходе для диммирования источника питания в основном делятся на два типа: подавление постоянного тока (CCR) и широтно-импульсная модуляция (ШИМ) (также известная как аналоговое диммирование).

1 Во-первых, уточнение: на самом деле все светодиодные ленты диммируются.

2 Что управляет яркостью светодиода?

3 Методы затемнения светодиодов

3.1 Широтно-импульсная модуляция (ШИМ)

3.1.1 Рабочий цикл

3.1.2 Частота

3.2 Постоянное снижение тока (CCR)

3,3 DMX512 DIMMUMN

3.4 DALI DUMMING

3,5 0/1-10V DUMMIN Заключение

Для начала уточнение: вообще-то все светодиодные ленты диммируемые.

Когда вы покупаете обычные бытовые светодиодные лампы, такие как лампы типа А, вы часто можете увидеть НЕ РЕГУЛИРУЕМУЮ РЕГУЛИРОВКУ в описании продукта. Некоторые светодиодные лампы не диммируются, потому что электрическая схема внутри светодиодной лампы не предназначена для интерпретации сигнала затемнения настенного диммера, который, в свою очередь, предназначен для традиционной лампы накаливания.

С другой стороны, светодиодные ленты не предназначены для прямого подключения к высокому напряжению (например, к настенной розетке на 120 В переменного тока) и требуют источника питания для преобразования более высокого напряжения переменного тока в более низкое напряжение 12 В или 24 В постоянного тока.

Поэтому, если используется настенный диммер, он должен сначала «поговорить» с источником питания, прежде чем на светодиодной ленте может произойти какое-либо затемнение. Следовательно, вопрос диммирования/не диммирования зависит от блока питания и от того, может ли он интерпретировать сигнал диммирования, создаваемый настенным диммером.

С другой стороны, практически все светодиодные ленты (как и сама лента) диммируются. При наличии соответствующего электрического сигнала постоянного тока (обычно ШИМ) можно свободно регулировать яркость любой светодиодной ленты.

Обратите внимание, что на рынке обычно есть два типа светодиодных лент: постоянного тока и постоянного напряжения. Их требования к диммерному блоку питания разные. См. таблицу ниже:

Тип светодиодной ленты	Снижение постоянного тока (CCR)	Pulse Width Modulation (PWM)
Constant Voltage LED Strip	Work	Work
Constant Current LED Strip	Fail	Work

What controls the brightness of an LED?

Количество тока, протекающего через светодиод, определяет его светоотдачу. Если мы посмотрим на график выше, мы увидим, что изменение напряжения также изменяет ток через светодиод, что заставляет нас задуматься об уменьшении яркости светодиода путем увеличения или уменьшения напряжения на нем. Однако мы также можем видеть, что область, в которой мы можем изменить напряжение, не получая слишком большой ток, очень мала. Кроме того, ток непредсказуем, как и яркость.

Прямой ток (мА) в зависимости от прямого напряжения (В) График относительной силы света светодиода (а.е.) в зависимости от прямого тока (мА) График светодиода зависит от прямого тока. Их отношения также почти линейны. Таким образом, при диммировании светодиодов мы принимаем прямое напряжение как фиксированное значение и вместо этого контролируем ток.

Книга с образцами светодиодных лент

Методы диммирования светодиодов

Для диммирования всех светодиодных устройств требуется драйвер, и драйверы используют два стандартных метода диммирования светодиодов: широтно-импульсная модуляция и подавление постоянного тока (также известные как как аналоговое затемнение).

Широтно-импульсная модуляция (ШИМ)

В режиме ШИМ светодиод включается и выключается при номинальном токе на высокой частоте. Скорость переключения достаточно высока, чтобы ее мог увидеть человеческий глаз. Что определяет уровень яркости светодиода, так это рабочий цикл или отношение времени, когда светодиод включен, и общее время одного полного цикла.

Преимущества:

Обеспечивает очень точный выходной уровень
Подходит для приложений, в которых необходимо поддерживать определенные характеристики светодиода, такие как цвет, температура или эффективность
Широкий диапазон диммирования — может уменьшить светоотдачу до значений менее 1 процента
Предотвращает изменение цвета за счет работы светодиода в рекомендуемой рабочей точке прямого напряжения/прямого тока

Недостатки:

Драйверы сложные и дорогие
Поскольку в ШИМ используется быстрое переключение, быстрый нарастающий и спадающий фронты каждого цикла переключения создают нежелательные электромагнитные помехи. с быстрыми фронтами PWM

Рабочий цикл

Термин «рабочий цикл» описывает пропорцию времени «включения» к регулярному интервалу или «периоду» времени; низкий рабочий цикл соответствует малой мощности, поскольку большую часть времени питание отключено. Рабочий цикл выражается в процентах, 100 % — полностью включено. Когда цифровой сигнал включен половину времени и выключен другую половину времени, цифровой сигнал имеет рабочий цикл 50% и напоминает «прямоугольную» волну. Когда цифровой сигнал находится во включенном состоянии больше времени, чем в выключенном, его коэффициент заполнения >50%. Когда цифровой сигнал находится в выключенном состоянии больше времени, чем во включенном, его рабочий цикл составляет <50%. Вот рисунок, иллюстрирующий эти три сценария:

Частота

Другим неотъемлемым аспектом сигнала широтно-импульсной модуляции (ШИМ) является его частота. Частота ШИМ определяет, как быстро сигнал ШИМ завершает период, где период — это время, необходимое для включения и выключения сигнала.

Согласование рабочего цикла и частоты ШИМ-сигнала дает возможность диммируемого светодиодного драйвера.

Снижение постоянного тока (CCR)

В режиме CCR ток непрерывно течет через светодиод. Таким образом, светодиод всегда включен, а не как в ШИМ, где светодиод всегда включается и выключается. Затем яркость светодиода изменяется путем изменения уровня тока.

Преимущества:

Может использоваться с приложениями со строгими требованиями к электромагнитным помехам и удаленными приложениями, где используются длинные кабели
Драйверы CCR имеют более высокий предел выходного напряжения (60 В), чем драйверы, использующие ШИМ (24,8 В), когда классифицируются как Драйверы класса 2 UL для сухих и влажных помещений

Недостатки:

CCR не подходят для применений, где требуется диммирование уровня освещенности ниже 10 процентов, поскольку при очень малых токах светодиоды работают плохо, а светоотдача может быть нестабильной.
Низкие управляющие токи могут привести к непостоянству цвета.

DMX512 Диммирование

DMX512 — это стандарт цифровых коммуникационных сетей, которые обычно используются для управления освещением и эффектами. Первоначально он был задуман как стандартизированный метод управления диммерами сценического освещения, которые до DMX512 использовали различные несовместимые проприетарные протоколы. Он быстро стал основным методом связывания контроллеров (таких как консоль освещения) с диммерами и устройствами со спецэффектами, такими как генераторы дыма и интеллектуальное освещение.

DMX512 также используется в нетеатральном интерьерном и архитектурном освещении, в масштабах от гирлянд рождественских огней до электронных рекламных щитов и концертов на стадионах или аренах. Теперь его можно использовать для управления практически всем, что отражает его популярность во всех типах площадок.

Диммирование DALI

Интерфейс управления освещением с цифровой адресацией (DALI) появился в Европе и в течение многих лет широко применяется в этой части мира. В настоящее время он становится все более популярным и в Соединенных Штатах. Стандарт DALI позволяет осуществлять цифровое управление отдельными светильниками через протокол связи низкого напряжения, который может отправлять информацию на осветительные приборы, а также получать данные от светильников, что делает его ценным инструментом для создания систем мониторинга информации и интеграции средств управления. DALI позволяет адресовать отдельные приборы, при этом до 64 адресов могут быть организованы в 16 различных зон управления. Связь DALI не зависит от полярности, и с помощью этого протокола возможны различные конфигурации соединения. Типичная схема подключения DALI показана ниже:

Диммирование 0/1–10 В

Первая и простейшая электронная система управления освещением, низковольтные диммеры 0–10 В, использующие низковольтный сигнал 0–10 В постоянного тока, подключенный к каждому источнику питания светодиода или люминесцентному балласту. При 0 Вольт устройство будет затемняться до минимального уровня освещенности, разрешенного драйвером затемнения, а при 10 В устройство будет работать на 100%. Типичная схема подключения 0–10 В показана ниже:

TRIAC Диммирование

TRIAC означает триод для переменного тока и представляет собой переключатель, который используется для управления питанием. При использовании в осветительных приборах его обычно называют 9.0086 ‘Триак диммирования’.

Симисторные цепи широко используются и очень распространены в приложениях управления питанием переменного тока. Эти схемы могут коммутировать высокие напряжения и очень высокие уровни тока в двух частях сигнала переменного тока. Это полупроводниковые устройства, похожие на диод.
TRIAC часто используется в качестве средства диммирования света в бытовых осветительных приборах и даже может служить регулятором мощности двигателей.

Способность симистора переключать высокое напряжение делает его идеальным для использования в различных электрических системах управления. Это означает, что он может работать в соответствии с повседневными потребностями в управлении освещением. Однако схемы TRIAC используются не только для домашнего освещения. Они также используются для управления вентиляторами и небольшими двигателями, а также в других приложениях для переключения и управления переменным током.
Если вы ищете многоцелевой элемент управления, мы уверены, что TRIAC окажется для вас выгодным протоколом.

TRIAC — диммирование высокого напряжения (~230В). Подключив модуль TRIAC к источнику питания (от 100 до 240 В переменного тока), вы сможете получить требуемый эффект диммирования.

Радиочастотное затемнение

Радиочастотное (РЧ) затемнение Используйте радиочастотный сигнал для связи с контроллером светодиодов, чтобы затемнить цвет ваших светодиодных ламп.

Bluetooth, WIFI, затемнение Zigbee

Bluetooth — это стандарт беспроводной технологии малого радиуса действия, который используется для обмена данными между стационарными и мобильными устройствами на коротких расстояниях с использованием радиоволн УВЧ в диапазонах ISM от 2,402 до 2,48 ГГц, а также для построения персональных сетей (PAN). ). Он в основном используется в качестве альтернативы проводным соединениям, для обмена файлами между соседними портативными устройствами и подключения мобильных телефонов и музыкальных плееров с беспроводными наушниками. В наиболее широко используемом режиме мощность передачи ограничена 2,5 мВт, что обеспечивает очень малую дальность до 10 метров (33 фута).

Wi-Fi или WiFi (/ˈwaɪfaɪ/), — это семейство протоколов беспроводной сети, основанное на семействе стандартов IEEE 802. 11, которые обычно используются для локальных сетей устройств и доступа в Интернет, позволяя цифровые устройства для обмена данными по радиоволнам. Это наиболее широко используемые компьютерные сети в мире, которые используются во всем мире в домашних и небольших офисных сетях для соединения настольных и портативных компьютеров, планшетных компьютеров, смартфонов, интеллектуальных телевизоров, принтеров и интеллектуальных колонок вместе, а также к беспроводному маршрутизатору для их подключения. Интернет, а также в точках беспроводного доступа в общественных местах, таких как кафе, отели, библиотеки и аэропорты, чтобы обеспечить общедоступный доступ в Интернет для мобильных устройств.

Zigbee — это спецификация на основе IEEE 802. 15.4 для набора протоколов связи высокого уровня, используемых для создания персональных сетей с небольшими маломощными цифровыми радиоустройствами, например, для домашней автоматизации, сбора данных медицинских устройств. , и другие потребности с низким энергопотреблением и низкой пропускной способностью, предназначенные для небольших проектов, которым требуется беспроводное соединение. Следовательно, Zigbee — это беспроводная одноранговая сеть с низким энергопотреблением, низкой скоростью передачи данных и непосредственной близости (т. Е. Личная зона).

Окончательное заключение

Все светодиодные ленты диммируются. Но обратите внимание, что существует два типа светодиодных лент: светодиодные ленты постоянного напряжения и светодиодные ленты постоянного тока. Светодиодная лента постоянного тока должна использоваться со светодиодной лентой с регулируемой яркостью выходного сигнала PWM! Для светодиодных лент постоянного напряжения вы можете выбрать источник питания с регулируемой яркостью выходного сигнала PWM или CCR в соответствии с потребностями проекта. И есть много входных сигналов, таких как DMX512, DALI, 0/1-10V, TRIAC, WIFI, Bluetooth, RF и Zigbee.
Вы можете выбрать подходящий входной сигнал с учетом среды (установка, проводка), функции, стоимости и гибкости последующего расширения.

LEDYi производит высококачественные светодиодные ленты и светодиодные неоновые ленты. Все наши продукты проходят через высокотехнологичные лаборатории, чтобы гарантировать высочайшее качество. Кроме того, мы предлагаем настраиваемые параметры наших светодиодных лент и неоновых лент. Итак, чтобы получить светодиодную ленту премиум-класса и неоновую светодиодную ленту, свяжитесь с LEDYi как можно скорее!

LinkedIn
Facebook
Twitter
Подробнее

12 В 24 В Светодиодный диммер, диммируемые светодиодные ленты

Все ли светодиодные ленты диммируются?

Ответ: да, все наши светодиодные ленты полностью диммируются. Их можно затемнить с помощью регулятора затемнения. Для монохромных светодиодных лент мы устанавливаем светодиодный диммер между блоком питания и световыми полосами для регулировки уровня яркости. RGB, RGBW и настраиваемые белые светодиодные ленты должны иметь контроллер, чтобы они могли функционировать. Контроллеры светодиодов, такие как контроллеры RGB-светодиодов и настраиваемые контроллеры белых светодиодов, сами по себе имеют возможности затемнения.

Применимые светодиодные ленты

Диммеры светодиодной ленты используются для регулировки яркости монохромной световой полосы, которая включает теплый белый, нейтральный белый, холодный белый, красный, зеленый, синий и так далее. Полосовой диммер может полностью регулировать яркость от 0% до 100%. Он также имеет функцию включения и выключения световых полос.

Категории и характеристики светодиодных диммеров

Существует множество типов светодиодных диммеров. Они различаются по технологии, установке, удобству использования и стоимости. Здесь мы по очереди представляем распространенные диммеры для светодиодных лент, чтобы помочь вам выбрать правильный.

Светодиодный диммер с ШИМ

Светодиодные диммеры PWM являются наиболее часто встречающимися диммерами для светодиодных лент. PWM расшифровывается как широтно-импульсная модуляция. Это относится к технологии на выходной стороне диммера, которая определяет, как реализуется функция диммирования. В дополнение к PWM, есть также DMX, TRIAC, 0-10V и другие диммеры для диммируемых светодиодных лент.

Среди них наиболее популярными диммерами для светодиодных лент являются ШИМ-диммеры. Диммер TRIAC используется для диммирования на первичной стороне источника питания и должен использоваться в сочетании с регулируемым источником питания. Общая стоимость высока. Диммеры 0-10 В имеют ограничения по использованию в световых лентах из-за регулирования напряжения.

12 В, 24 В светодиодный диммер низкого напряжения

Напряжение – один из самых важных параметров диммера для светодиодной ленты. Поскольку напряжение световой полосы обычно составляет 12 В или 24 В, они используют светодиодные диммеры на 12 В и 24 В, также называемые диммерами низкого напряжения. Наши светодиодные диммеры совместимы с напряжением 12 В и 24 В, их можно использовать для светодиодных лент на 12 В и 24 В.

Диммерный выключатель на 12 В для жилых автофургонов

Так как система питания 12В типична для жилых автофургонов, яхт и т. п., то для установки светодиодных лент на 12В на эти транспортные средства необходимо подобрать диммер на 12В.

Встроенный светодиодный диммер

Встроенные светодиодные диммеры, также называемые проводными диммерами, просты в установке и использовании. Они просты по функциям и дешевле, чем другие диммеры. Для установки входная сторона диммера подключается к источнику постоянного напряжения 12 В или 24 В, а выходная сторона подключается к светодиодной ленте 12 В или 24 В.

Радиочастотный диммер

РЧ-диммеры обычно состоят из двух частей, используемых попарно: РЧ-пульт дистанционного управления и приемник диммера. Управление осуществляется посредством радиочастотной беспроводной связи. Входной конец РЧ-приемника подключается к источнику питания постоянного напряжения 12 В или 24 В, а выходной конец подключается к светодиодной ленте 12 В или 24 В. Затем используйте пульт дистанционного управления для отправки сигналов на приемник для регулировки яркости или включения и выключения светодиодной ленты.

Светодиодный диммер WiFi

Через сеть Wi-Fi используйте смартфон для отправки сигналов управления диммеру Wi-Fi, чтобы реализовать управление с помощью прикладного программного обеспечения, установленного на смартфоне. Входной конец приемника WiFi подключается к источнику питания постоянного напряжения 12 В или 24 В, а выходной конец подключается к светодиодным лентам.

Некоторые из наших светодиодных диммеров RF 2,4G совместимы с WiFi, поэтому вам нужно только добавить шлюз WiFi и преобразовать диммер RF в диммер WiFi. Диммер Wi-Fi совместим с Amazon Alexa и Google Assistant для интеллектуального управления светодиодной лентой.

Вы можете включать, выключать и регулировать яркость освещения в вашем доме с помощью мобильного телефона, не вставая с кровати, по дороге домой или в домике для отдыха, когда вы вдруг понимаете, что забыли выключить домашний свет. .

Диммер Bluetooth

Светодиодные диммеры Bluetooth позволяют использовать смартфоны с помощью прикладного программного обеспечения для затемнения светодиодных лент там, где нет доступной сети. Типичным примером использования является диммер на 12 В для жилых домов и яхт.

Светодиодный диммер Zigbee

Светодиодный диммер Zigbee предназначен не только для приглушения света, но также может использовать цифровые сигналы малой мощности для создания персональной сети. Zigbee — это технология беспроводной связи малого радиуса действия с низкой сложностью и двусторонней связью. Это похоже на Bluetooth или расширенную версию диммера Bluetooth. Диммеры Zigbee могут создавать ячеистую сеть, которая передает сигналы между устройствами в сети.

По сравнению с той сетью Bluetooth, которая может объединять до семи устройств Bluetooth, сеть Zigbee может содержать гораздо больше устройств Zigbee, до 65 000. Таким образом, светодиодный диммер Zigbee очень подходит для домашней автоматизации. Его энергопотребление низкое. Аккумулятор можно использовать до 3 лет. Zigbee можно широко использовать для дома, коммерции и промышленности.

Контроллеры DMX, DALI

Контроллеры DMX (Digital Multiplex) и DALI (Digital Addressable Lighting Interface) можно использовать в качестве цифровых диммеров для затемнения светодиодных лент. Цифровой мультиплекс может контролировать до 512 каналов. DALI также управляет более крупными системами освещения. Из-за стоимости и размера эти два типа цифровых контроллеров изначально использовались только в средних и крупных проектах для коммерческих установок. С развитием науки и техники стоимость резко снизилась, а размеры стали намного меньше, благодаря чему их чаще используют для домашней установки.

Рекомендуемое чтение:
Разница между RF, Bluetooth, WiFi, Zigbee, DMX и PWM

Многозонный светодиодный диммер

Существуют однозонные и многозонные диммеры для светодиодных лент, основанные на возможности управления количеством групп ленточных светильников. Некоторые радиочастотные диммеры имеют встроенную функцию нескольких зон. Диммеры WiFi могут легко создавать и контролировать несколько зон с помощью прикладного программного обеспечения. Многозонные диммеры в основном используются для реализации централизованного или синхронного управления или независимого управления многозонными светодиодными лентами.

Например, с помощью многозонного светодиодного диммера легко включать и выключать множество зон светодиодных лент одновременно или диммировать до одинакового уровня яркости. Вы также можете включить полосу света для одной области и выключить для другой. Уменьшите яркость первой зоны светодиодной ленты до уровня яркости 50%, второй зоны до 75% и третьей зоны до 100%.

Диммер наружного освещения

Наружная среда более сурова, чем внутренняя среда для светодиодных устройств. Для наружных светодиодных диммеров необходимо обратить внимание на водонепроницаемость, пыленепроницаемость и антикоррозионную способность. Водонепроницаемые светодиодные диммеры со степенью защиты IP68 специально разработаны для управления освещением на открытом воздухе, в море и в других суровых условиях.

Например, диммеры для наружного освещения часто используются для установки светодиодных лент на химических заводах, автозаправочных станциях, приморских домах, магазинах и зданиях. Они также подходят для кораблей и яхт, которые часто плавают во влажных и соленых районах.

Светодиодный поворотный диммер и сенсорный диммер

По способу ввода сигнала существуют традиционные диммеры с поворотной ручкой, диммеры с сенсорной панелью, а также диммеры с клавишами или кнопками. Различные методы ввода сигнала могут определять функции диммера. Диммеры с поворотной ручкой обычно имеют меньше функций, чем сенсорные диммеры или диммеры с кнопками.

Настенное крепление и независимый дистанционный диммер

Независимый диммер с дистанционным управлением имеет преимущество в том, что его можно свободно перемещать, а недостаток в том, что его нельзя было найти в нужный момент или даже потерять. Преимущества настенных диммеров в том, что они не потеряются. Недостатком является то, что вам нужно встать на стену, чтобы работать.

Мощность светодиодного диммера

Помимо напряжения, еще одним важным параметром диммеров для светодиодных лент является мощность.
