Максимальная длина led ленты. Рекомендации по подключению светодиодных лент повышенной мощности

Ранее я уже к блокам питания. В данной статье хочу не много расширить данный блок и более подробно рассказать о том, каким образом можно подключить RGB ленту. И более плотно рассмотреть вопрос о том, как подключить RGB ленту 5м, 10 и 20 метров.

Если Вы читали прошлый материал, в котором описаны различные способы, схемы подключений светодиодных лент, то заметили, что большинство материала посвящено монохромным Led tape. Их подключение на много проще, чем многоцветные.

Большая сложность подключения состоит в том, что необходимо соединять 4 провода, а не два, плюс необходимо использовать специальный RGB контроллер. Существуют варианты подключения без контроллеров, но в таком случае мы обязательно потеряем возможность использования всех оттенков, на которые рассчитана лента.

Для справки: контроллер RGB - электронное устройство, предназначенное для управления интенсивностью свечения и цветом ленты, а также других LED устройств.

Не буду долго отвлекаться, т.к. сам не очень люблю читать большие тексты, а приступлю к непосредственно нашей темы - Как подключить RGB ленту 5м, 10 и 20 метров.

Как подключить RGB ленту до 5 метров с использованием блока питания на 12В

Помимо ленты на схеме мы видим два других электронных устройства - блок питания и RGB контролер. Необходимо помнить, что мощность каждого устройства должна быть больше на 25-30 процентов мощности, которую потребляет сама лента. Если посмотрим на таблицы мощностей у любого производителя лент, то наиболее востребованные на из 60 штук на 12В ленты RGB потребляют 72 Вт. Проведем не хитрые манипуляции с цифрами и получим, что блок питания для ленты должен быть следующей мощностью: 72+30%=93,6 Вт. Производителя на такую мощность не выпускают блоки. Самый ближайший - на 100 Вт. Его нам и хватит вполне.

На блоке питания имеется стандартное обозначение: N-нулевой проводник, L-фазный, PE-земля. Как правило, в домах, построенных в советское время "земли" не было, поэтому можно или вообще его не использовать, либо параллельно соединить нулевой проводник с PE - клеммой, тем самым также обеспечив безопасность от поражения электрическим током. Есть блоки питания (старого образца) когда в них не предусмотрены клеммы для соединения с землей. Они не плохие, просто устаревшие.

На другой стороне блока имеется аббревиатура: +V - положительный вывод и -V - отрицательный вывод на 12 В.

На контроллере имеются входные клеммы с аналогичными +V и -V. На другой стороне имеются обозначения: B (blue) – для синего провода; G (green) – для зеленого провода; R (red) – для красного провода; +V – провод жёлтого цвета.

Проводниками соединяем вывода с блока питания ленты на аналогичные входы в контролер. Бывают случаи, когда можно перепутать провода выходные - как правило, лента будет работать но то, что будет обозначено на пульте (цветовые гаммы) не будут соответствовать действительности. Так что, если при подключении RGB ленты 5м Вы получаете такой эффект - проверяйте правильность соединений выходных контактов с блока питания на входные контакты контролера.

Ниже Вы можете посмотреть на схему подключения RGB ленты 5 м к блоку питания и контролеру


Как подключить RGB ленту от 5 до 10 метров

Теперь рассмотрим более интересный вариант, который встречается не менее часто, особенно, если мы делаем подсветку потолка в квартире или нам необходимо осветить большой периметр какого-нибудь ареала.

Есть два варианта подключения. один более дешевый и второй более дорогой, но "продуктивнее".

Сначала посмотрим на более дешевую схему подключения светодиодной RGB ленты от 5 до 10 метров.

Для этого нам понадобится всего лишь один блок питания и один RGB контролер. Смотрим ниже на схему как подключить RGB ленту метражом от 5 до 10.


В данном случае мы запитываем светодиодную RGB ленту от одного блока питания, не используя усилитель. Для этого нужно применить 4-х жильный провод сечением не более 1.5 мм и длиной не более 5 метров. Такая схема подходит для удлинения маломощных RGB лент. К таким можно отнести LED ленту с 30 светодиодами на метр. По факту такая схема очень неудобная и трудоемкая.

Конечно, никто не запрещает использовать такой способ подключения и на более мощных лентах, но тогда стоит позаботиться о более мощном контролере и блоке питания.

Предупрежу сразу вопрос. почему эта схема не очень хороша. Приведу пример: возьмем две ленты RGB с общей мощностью потребления 144 Вт (72*2). Блок питания для такой мощности будет достаточно громоздкий. Куда его спрятать? Тут может возникнуть проблема.

По поводу контролера тоже все неоднозначно. Контролеры стоит брать с запасом мощности. Если рассматриваем первый пример на 144 Вт 5-10 метров RGB лент, то контролер берите с запасом. Тем более, мы понимаем, что большинство светодиодной продукции завозится из Китая, а там заявленная мощность не всегда соответствует истине. Для первой схемы нужен контролер 144*2=288 Вт. Это естественно в разы увеличивает стоимость конечной продукции, а где Вы сможете найти такой контролер - это уже одному Богу вестимо. Большая редкость!!!

Теперь рассмотрим более продуктивную схему. Когда используя дополнительные усилители и блоки питания мы можем подключать ленты RGB не только от 5 до 10 метров, но до 20 и более метров. Рассмотрим как это соединение работает.


Для такого подключения необходим один блок питания и несколько усилителей между лентами. Необходимо правильно подключать усилители, т.к. у них есть "вход" и "выход". Конец первой ленты необходимо подключить ко "входу" усилителя, а начало второй к "выходу". "Вход"-Input, "Выход" - Output.

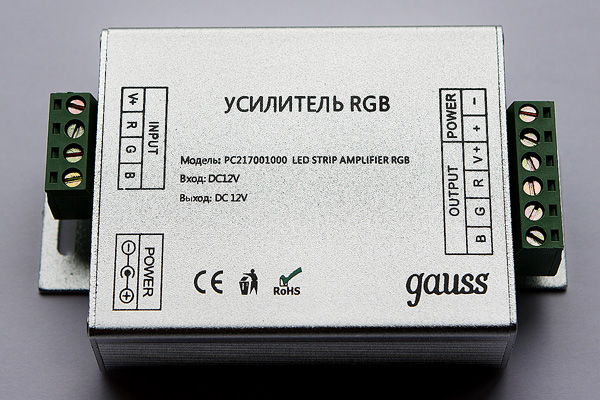

Важно правильно подключать усилители. У них есть "Вход" и "Выход". Поэтому, конец первой ленты подключается ко "входу" усилителя с надписью «Input», а начало второй, подключается к выходу, с надписью «Output».

Подсоединяем провода очень аккуратно, т.к. перепутав соединения мы получим эффект, когда ленты RGB будут не правильно светиться (каждый отрезок по своему). Также от блока питания необходимо проложить дополнительные проводники для подвода питания к усилителям.

Многоцветной лентой, нужно знать, как ее правильно подключить к сети. В отличие от одноцветной модели, которая подсоединяется только к блоку питания, здесь еще нужно дополнительно приобрести контроллер и усилитель. О том, как выполнить подключение RGB светодиодной ленты от 5 до 20 метров, мы расскажем Вам далее!

Основные элементы системы

Для того чтобы подключить RGB ленту своими руками нужно в первую очередь определиться с ее протяженностью. На основании этого уже выбираются подходящие устройства для системы освещения и создается подходящая схема подключения. Что касается устройств, то основными считаются RGB контроллер, блок питания и усилитель. Подробно рассмотрим предназначение каждого элемента в цепи.

Блок питания нужен для преобразования 220 Вольт от сети в 12/24 В, от которых работает сам источник света. Предназначение контроллера – управление цветовым свечением светодиодов (наглядно увидеть его работу Вы сможете на видео, которое мы предоставим ниже). Усилитель нужен для того, чтобы подключить более 5 метров RGB светодиодной ленты одновременно. Также в комплекте присутствует дистанционный пульт управления, на котором можно выбрать определенный уровень свечения и цвет диодов.

С комплектующими системы разобрались, теперь хотелось бы рассказать Вам о том, какие могут быть схемы подключения многоцветной ленты.

Популярные схемы подсоединения

Итак, первая и наиболее простая схема подключения из одной RGB ленты на 5 метров выглядит следующим образом:

Как Вы видите, все довольно просто: RGB лента подсоединяется к контроллеру, который в свою очередь подсоединен к блоку питания. БП работает от сети 220 В. Если нужно подключить два отрезка по 5 метров, тогда лучше дополнительно купить RGB усилитель и еще один блок питания, который добавляется к сети следующим образом:

Тут также особых проблем возникнуть не должно, главное соблюдать буквенную и при монтаже. Очень важный нюанс – не стоит подключать 10 метров RGB светодиодной ленты последовательно, т.к. в этом случае второй отрезок будет светить не так ярко. Обязательно осуществляйте параллельное подключение, даже если мощности контроллера хватит на работу двух отрезков без усилителя.

Если же Вы решили многоцветной лентой протяженностью более 10 метров, тут опять-таки нужно использовать параллельное подключение. При выборе мощности усилителя с запасом, останется подключить 15 метров параллельно без дополнительного второго усилителя.

Как соединить между собой 2 отрезка общей длиной 10 метров?

Соединение трех устройств SMD 5050 60LED 12V длиной 15 метров

Последний вар

Рекомендации по подключению светодиодных лент повышенной мощности

LOGO_vector.jpg      Мне уже приходилось писать об особых требованиях, предъявляемых к монтажу светодиодных лент,в  особеннсти сверхъярких LED лент большой мощности. Однако, учитывая, что в интернете в последнее время получили распространение множество всяких инструкций на этот счёт, зачастую не дающих необходимых объяснения и поэтому понимаемых превратно, появилась необходимость ещй раз вернуться к этому вопросу.

*   *   *

Рекомендации по подключению светодиодных лент повышенной мощности

    При монтаже систем освещения на основе светодиодной ленты, часто возникает вопрос о том,  как следует соединять отдельные участки LED ленты, питаемые от одного источника. В интернете можно найти множество рекомендаций на эту тему, но, к сожалению, именно на основе таких советов часто возникают недоразумения, основанные на неверном понимании материала.
      Чтобы лучше понимать существо вопроса, полезно знать, как внутри светодиодной ленты соединены составляющие её элементы.

Рис. 1. Типичные электрические схемы светодиодной ленты     Электрическая схема простейшей 12 вольтовой одноцветной LED ленты на основе маломощных светодиодов (например типа 3528) приведена на рис.1 а). Как видим, лента состоит из параллельно соединённых элементарных цепочек, содержащих три последовательно соединённых светодиода и один балластный резистор. Отметим, попутно, что обозначение типа светодиода несет в себе информацию о размерах его корпуса (3528 – 3,5мм х 2,8мм,  5050 – 5мм х 5мм, и т.д.).  Сопротивление балластного резистора подбирается таким образом, что бы при приложении напряжения питания (в данном случае 12 В), через цепочку светодиодов протекал ток требуемой для нормальной работы светодиода величины.            Если ток окажется выше, то светодиоды будут светить ярче нормы, но очень недолго, так как повышенный нагрев приведёт к быстрой деградации (потери яркости), если же ток окажется меньше номинала, то яркость светодиода существенно уменьшится. Ленты, рассчитанные на питание 24 вольта, отличаются только тем, что в последовательную цепочку включают не три, а шесть светодиодов.
    Немного сложнее, но в принципе совершенно аналогично, устроены LED ленты с более мощными светодиодами (5050, 5060, 5630…). Отличие заключается в том, что эти светодиоды составные, в одном корпусе находится три отдельных излучающих кристалла. Соответствующая электрическая схема приведена на рис. 1 б). Здесь хорошо видно, что лента всё равно состоит из таких же параллельно соединённых цепочек. Кстати, нарезка лент на отдельные куски, производится таким образом, чтобы целостность цепочек светодиодов не нарушалась.
    Из схем видно, что понятие «последовательное» соединение (в электрическом смысле) к цепям светодиодной ленты, вообще, не применимо. Как бы мы не соединяли отдельные отрезки ленты, параллельно к выходу блока питания, или «последовательно», питая один отрезок от другого, все светодиодные цепочки будут соединены параллельно.
Рассмотрим теперь непосредственно требования, которые следует учитывать при выборе блоков питания и способа присоединения отдельных отрезков светодиодной ленты к ним.

    1. Мощность блока питания должна быть не меньше суммарной мощности отрезков подключаемой к нему ленты. Обычно рекомендуют делать запас мощности блока питания в 15%, это полезно, в любом случае такой запас увеличивает шансы на сохранение работоспособности системы, например, при скачках напряжения питания в сети.

Почему нельзя подключать более 5м ленты последовательно.

При подключении светодиодной ленты, общим правилом является то, что «нельзя включать более 5м ленты в длину». Разберем подробнее, откуда взялась такая рекомендация.

Проводники, по которым течет ток к светодиодам, не идеальны. У них есть небольшое сопротивление, но его достаточно, чтобы небольшая часть напряжения «осела» от большого тока потребления. Это «осевшее» напряжение, кроме прочего, вызывает разогрев проводника.

Подключение светодиодной ленты

К светодиодам, находящимся на дальнем от запитанного конца ленты, доходит уже не 12В, а меньше. В случае длины 5 м, это может быть менее 11В. Понятно, что концы ленты будут иметь разную яркость, здесь справа — начало ленты, слева — конец:

Светодиодная лента подключено 5 м

Если подключить еще 5 м ленты, эта ситуация ухудшится, и на выходе первых 5 метров ленты может уже быть даже 10В. Второй 5-и метровый участок будет изначально запитан не от 12В а 10-11В, и иметь низкую яркость. При этом, «осевшие» 2В будут разогревать первые 5м ленты, а точнее говоря — ее начало (бОльшая часть напряжения упадет именно на начальном участке ленты, т. к. там будет максимальный ток — сумма токов всех диодов 10-метровой ленты). Это значительно уменьшит срок службы светодиодов, а в некоторых случаях может привести к перегоранию проводников гибкой печатной платы. Кроме того, яркость свечения диодов на конце 10-метровой ленты будет значительно ниже номинальной, и при стыковке с началом другого куска ленты разницы свечения будет сильно заметна.

На фото конец и начало 10-и метрового куска ленты в одном профиле:

Светодиодная лента подключено 10 м

Как видно, разница в яркости неудовлетворительна. В данном случае, для примера взята лента 5050-60led, которая имеет довольно большую мощность. В случае использования ленты меньшей мощности, разница будет меньше, но и она может бросаться в глаза на стыке яркого и тусклого участка.

Чтобы этого не происходило, 5-и метровые участки ленты подключают отдельно каждый, или к своему блоку питания, или к общему для всех:

Подключение светодиодной ленты

При этом удаленные от блока питания участки ленты не следует подключать тонким проводом — на нем тоже упадет некоторое напряжение. В случае провода длиной 5-10 м, и нагрузки на него 4...5 А, желательно выбирать сечение более 1.5 мм2

Схема монтажа RGB светодиодных лент большой длины.

     Светодиодная RGB лента способна изменять цвет свечения при управлении величиной тока в трех каналах цветности (красном R, зеленом G и синем B). Управление цветом производится с помощью контроллера, включаемого между блоком питания и самой лентой. Как правило, для RGB ленты используют светодиоды в корпусах 5050 или 5060, соответственно такая лента потребляет 14,4 Вт/м (при плотности 60 светодиодов на метр) или 7,2 Вт/м (при плотности 30 светодиодов на метр). Это довольно большая мощность. Длина шлейфа ленты, которую можно подключить ограничена возможностями блока питания или контроллера. Существующие блоки питания для светодиодной ленты имеют мощность до 200 Вт (без применения принудительного охлаждения). Таким образом, максимальная длина шлейфа ленты не более 13,5 метров (для самой распространенной ленты 14,4 Вт/м). Контроллеры бывают разные, но чаще применяют устройства с мощностью 144 Вт, что еще сильнее ограничивает длину шлейфа - до 10 метров.    Часто таких длин не достаточно для оборудования помещения, поэтому приходится объединять в единую систему несколько блоков питания и управляющих устройств. Использовать несколько контроллеров, даже управляемых от одного пульта, нецелесообразно, так как возможны сбои в работе, что может привести к утрате синхронизации цвета свечения отдельных шлейфов системы.

     Более правильно использовать в системе один контроллер, а для питания остальных шлейфов ленты использовать усилители управляющего RGB сигнала, поступающего от основного контроллера.     В этом случае контроллер и каждый усилитель питаются от своего блока питания. Схема монтажа в этом случае выглядит следующим образом.     Мощности блоков питания, контроллера и усилителей должны соответствовать потребляемой мощности подключенных к ним шлейфов ленты.
     Не следует забывать, что при монтаже ленты повышенной мощности, к которой относится и RGB лента, следует учитывать рекомендации, изложенные в соответствующем посте.

Светодиодная лента

Светодиодная лента представляет собой гибкую печатную плату с припаянными на равном расстоянии друг от друга светодиодами. На одном метре может быть размещено от 30 до 240 светодиодов. С обратной стороны ленты имеется клейкая основа, которая позволяет монтировать ее на любую поверхность. Продается в катушках по 5 метров. На поверхности ленты с интервалом 5 или 10 см находятся метки, по которым можно отрезать ее фрагменты необходимой длины. Для подключения к электросети используется блок питания с напряжением 12В/24В. В зависимости от интенсивности эксплуатации светодиодная лента служит от 50 000 до 100 000 часов. Потребление электроэнергии низкое. Экологически безопасна.

Создайте светодиодное освещение в доме или офисе, которое будет радовать вас

ВДОХНОВЛЯЮЩИЕ ИДЕИ ДЛЯ СОЗДАНИЯ

Оно выполнено на светодиодных линейках. Спросите почему не на светодиодной ленте? Да все потому, что они надежнее и долговечнее. Вы наверняка изучили не один форум по данному вопросу и нашли данным словам неоднократное подтверждение.

Основные преимущества светодиодных линеек: яркость, низкое энергопотребление, компактность, лёгкость монтажа, безопасность.

Характеристики и цены:

Технические параметры
Линейка 21 светодиод
Линейка 28 светодиодов
Количество светодиодов 21 шт 28 шт
Световой поток 820 Лм 950...980 Лм
Цветовая температура 4000...4200 °К 4000...4200 °К
Ток через светодиод 116 мА 100 мА
Потребляемая мощность 8,7 Вт @ 350 мА 9,8 Вт @ 700 мА
Угол расхождения светового потока 120°
CRI более 80
Температурный диапазон рабочего использования от -40 до +85 °С
Температурный диапазон хранения от -40 до +100 °С
Габариты 520 х 15 х 3 мм
Срок службы 50 000 часов
Тип подсоединения проводов Клеммная колодка
Материал платы Алюминий
Гарантия 3 года

Более подробную информацию по линейкам и их монтажу Вы найдете здесь.

Но если вам интересна информация про светодиодные ленты, то ниже приведен исчерпывающий материал по ним.

Какие бывают светодиодные ленты

Одноцветные светодиодные ленты

Гибкие светодиодные ленты с самоклеющейся обратной стороной. Светодиоды всех основных цветов, различной мощности. Ленты обладают высокой светоотдачей и подходят для подсветки потолков, ниш, полок, ступеней, карнизов, в качестве источника света для витрин и торгового оборудования.

Многоцветные светодиодные ленты (RGB)

Светодиодные ленты RGB позволяют динамически менять цвет свечения с помощью контроллера и пульта управления, в том числе, получать белый свет. Применяются для художественной подсветки, оформления баров, клубов.

Cветодиодная лента влагозащищенная

Гибкие светодиодные ленты с внешним покрытием или в ПВХ трубке. Влагозащищенные светодиодные ленты надежно защищены от механических воздействий, пыли и влаги. Могут применяться для автотюнинга, подсветки рекламных букв на улице, подсветки фонтанов и бассейнов.

Светодиодные ленты  потребляют очень мало электроэнергии, что делает светодиодную подсветку выгодным и красивым преобретение.

Используя ленту Вы избавляете себя от денежных затрат на обслуживание, дорогостоящей установки, вредного излучения и мерцания.

Благодаря своей гибкости и миниатюрным размерам, светодиодная лента может принимать любые формы. С гибкой светодиодной лентой Вы можете воплотить любые дизайнерские фантазии в реальность без дополнительных усилий.

Светодиодную ленту легко подключать и устанавливать, лента имеет самоклеющеюся основание "3М.

Правила эксплуатации светодиодной ленты:

  1. Запрещается последовательное подключение лент длиной более 5м. Допускается только параллельное подключение отрезков ленты, если их длина превышает 5м. При последовательном подключении более 5м возникают большие перепады напряжения и увеличивается ток на дорожках, что приводит к серьёзным повреждениям ленты и выходу её из строя.
  2. Запрещается эксплуатация ленты при температуре окружающей среды выше +40°C.
  3. Запрещается повышать напряжение питания выше указанного на ленте (DC12V, DC24V). Повышенное рабочее напряжение разрушает светодиоды на ленте и приводит к быстрой потере яркости.
  4. Запрещается попадание влаги и образование конденсата на открытых лентах.
  5. Запрещается погружать в воду, полностью или частично светодиодные ленты.

Как правильно подключить светодиодную ленту

Обязательные советы по монтажу светодиодной ленты:

  1. Перед установкой включите ленты и проверьте соответствие указанному цвету. Ленты из разных партий могут иметь разный оттенок. Установленные, а также без заводских упаковок ленты обмену не подлежат.
  2. Строго соблюдайте полярность при подключении. Неправильное подключение приводит к выходу ленты из строя.
  3. При монтаже ленты на металлические поверхности (и другие токопроводящие), необходимо изолировать ленту от поверхности. Установка на токопроводящие поверхности без изоляции приводит к короткому замыканию.
  4. При установке не повреждайте дорожки ленты. Ленту и находящиеся на ней компоненты нельзя подвергать механическим нагрузкам.
  5. Ленты можно разрезать на части только между обозначенными площадками для пайки. Разрезание в других местах приводит к появлению нерабочих сегментов.
  6. Соединение отрезков ленты выполняйте только пайкой и только на обозначенных площадках (с марикровкой «+» и «-»). Время пайки не должно превышать 3 сек при t<260°С. Соединение лент разъёмами может привезти к обгоранию контактов и пожарам.

Инструкция по монтажу светодиодной ленты

Ниже приведены общие правила и рекомендации по монтажу светодиодной ленты

Расчет длины светодиодной ленты

Светодиодная лента обычно режется кратно 5 или 10 см ( один отрезок – 3 светодиода).  Ленту надо резать ножницами или острым ножом точно по меткам.

Различные участки светодиодной ленты могут быть спаяны между собой. Время пайки не должно превышать 10 секунд и максимальной температуры 260 о С.  При соединении отрезков ленты соблюдайте полярность (маркировка на ленте «+»/ « - »).



Выбор блоков питания и контроллеров

Разные виды  светодиодной ленты, в зависимости от типа и количества светодиодов, имеют разную мощность (Вт/м). Данный параметр необходимо учитывать при выборе блока питания для светодиодной ленты. Для полноцветной (RGB) ленты от этого зависит выбор  контроллера для управления цветом и яркостью. При большом количестве ленты, необходимо установить дополнительные усилители сигналов.

Поверхность, на которую производится монтаж светодиодной ленты, должна быть сухой и обезжиренной. Необходимо обеспечить целостность поверхности во избежание повреждения установленной ленты. Светодиодная лента с обратной стороны имеет самоклеящееся покрытие 3М. Перед установкой удалите защитный слой с обратной стороны ленты. После установки на место, прижмите ленту с небольшим усилием на несколько секунд. Дополнительные крепления и хомуты в обычных условиях не требуются. Благодаря этому монтаж светодиодной ленты происходит достаточно быстро и легко.  При установке учитывайте, что минимальный радиус изгиба светодиодной ленты – 2 см.

Правила безопасности

  1. Поверхность ленты и светодиоды на ней не должны подвергаться механическим воздействиям;
  2. Монтаж и подключение светодиодной ленты должен выполняться только квалифицированным персоналом с соблюдением все требований электробезопасности;
  3. Соблюдайте полярность;
  4. Недопустимо подключать последовательно более 5 метров светодиодной ленты. Токопроводящие дорожки на ленте могут не выдержать нагрузки. Рекомендуется применять параллельное подключение светодиодной ленты к источнику питания;
  5. Правильно подбирайте источники питания. При выборе источника питания рекомендуется учитывать запас по мощности не менее 25%;
  6. При установке светодиодной ленты на металлическую поверхность, между лентой и поверхностью необходимо установить электроизоляционный материал.

Не мучайте больше себя вопросом "Где купить светодиодную ленту по низкой цене?" - звоните и делайте заказ на поставку светодиодных лент.

Некоторые примеры светодиодной подсветки в интерьере:

Технические специалисты нашей компании  имеют большой, более 10летний опыт работы в продаже и консультации по применению декоративного освещения, так же накоплен огромный опыт в работе со светодиодным освещение.

Помните!Правильное подключение и эксплуатация светодиодной ленты будет гарантом долголетней работы.

Задать интересующие Вас технические вопросы можно по электронной почте.

Светодиодная лента - новый продукт на рынке светотехники - за короткий срок существования отлично зарекомендовала себя у потребителя. Она обладает большим количеством преимуществ по сравнению с привычными нам, источниками света: это удобство и простота монтажа, длительный срок службы, низкое энергопотребление, простота в выборе цвета и т.д.

Общие правила

1.        При покупке ленты проверьте, чтобы все компоненты светодиодной ленты не были подвержены механическим воздействиям.

2.        Все соединения на ленте должны иметь цельный вид и не иметь видимых повреждений или окисление.

3.        Монтаж светодиодной ленты должен быть осуществлен электриками, имеющими должную квалификацию, с соблюдением всех правил безопасности. Если Ваш электрик впервые монтирует светодиодную подсветку советуем получить консультации в нашем Салоне Светодиодной подсветки (812) 971-00-81.

4.        Важный момент при подключении ленты соблюдение полярности, если полярность при подключение не соблюдена это приведет к порче ленты.

5.        Один из часто применяемых способов подключения это - параллельное подключение. Возможно, подключить и последовательно, но это повлечет за собой не равномерное распределение нагрузки из за чего будет происходить затухание электрического сигнала.

6.        Блок питания должен соответствовать полной нагрузке на ленте, плюс 20% запас.

7.        Если лента монтируется на поверхности, которая проводит ток, то при монтаже между токопроводящей поверхностью и светодиодной лентой нужно заложить электроизоляционный материал.



Как правильно подключить светодиодную ленту.



1.        Для начала нужно измерить длину участков куда будет установлена светодиодная лента, чтобы определить ее общую длину.

2.        Блок питания подбирается исходя из длины ленты и ее мощности (проконсультируйтесь у продавца). При использование RGB (много цветовой) ленты устанавливается контролер.

3.        Когда Вы все закупили. Вы переходите к монтажу светодиодной ленты. Поверхность на которую будет клеиться лента должно быть предварительно зачищена и иметь цельный вид. Возможно, потребуется изолировать поверхность, если она из металла или токопроводящих материалов. Ленты имеют с обратных стороны клеевую поверхность с помощью которого осуществляется приклеивание ленты к поверхности.

4.        При монтаже стоит не допускать резких переломов светодиодной ленты. Радиус загиба не меньше 2 см. Проводящие дорожки не должны иметь повреждений и иметь цельный вид.

5.        Если требуется разрезать ленту, то разрез делается ножницами или ножиком в месте спайки ленты. При соединение двух лент используется паяльник с нагревание не больше 250 °С, время одной пайки светодиодной ленты не более 10 сек.





      7. Последним действием при подключении ленты будет подсоединение к блоку питания и контролеру если у Вас лента RGB. К блоку питания подключаются два провода плюс и минус к соответствующим разъемам. Далее подключается контролер так же плюс к плюсу минус к минусу. Если полярность не соблюдена и на ленту пошло питания, лента может быть испорчена.





  1. При подключение ленты к контролеру следует соединить провода с обозначением RGB и V в соответствующие разъемы на контролере. Все ленты, идут максимальной длины, по 5 метров т.е.  следующие 5 метров ленты будут подключаться параллельно друг другу. Используемый провод при подключении должен быть не менее 1,5 мм2.



Схема подключения светодиодной ленты одноцветной 3528 (до 20м.п.)

Схема подключения светодиодной ленты 5050 RGB (до 15м.п.)



Схема подключения светодиодной ленты 5050 RGB (свыше 15м.п.)

Усилитель RGB-сигнала используется в тех случаях, когда к RGB-контроллеру необходимо подключить нагрузку, большую, чем позволяет данный контроллер. Ниже приведены схемы подключения RGB-усилителя в зависимости от количества блоков питания (1 или 2).

Схема подключения усилителя при использовании 2-х блоков питания (по 100 Вт)

Схема подключения усилителя при использовании одного блока питания (200 Вт)

Схема подключения при использовании DMX контроллеров



 Дополнительные схемы.





Выше приведенные стандартные схемы, предоставленные производителем.

Помните что под каждый конкретный случай, учитываю всю специфику Вашего заказа и пожеланий, будь то квартира, дом, кафе и т.д. – наши специалисты разработают схему подключения под Ваш заказ.



Купить светодиодную продукцию для подсветки можно на нашем сайте в разделе.

Изготовление светодиодных лент

Светодиодные ленты, однозначно, это самые гибкие светодиодные изделия. За счет основания из полиамида они выдерживают тысячи циклов изгиба в любом направлении без потери своих свойств, а еще полиамид практически не подвержен воздействию окружающей среды.

Толщина материала обычно 0,2...0,5 мм, что обеспечивает его высокую гибкость. Светодиоды на ленте могут быть установлены в двух вариантах: вертикально - оптическая ось светодиода направлена параллельно плоскости платы и горизонтально - оптическая ось светодиода направлена перпендикулярно плоскости ленты.

Светодиодные ленты выпускаются со светодиодами в основном 3528 и 5050 и бокового свечения на 5 мм сверхярких светодиодах или светодиодах поверхностного монтажа.

Роботизированный установщик компонентов устанавливает 40 000 деталей в час. Светодиодная лента – это 3 – 6 - 12 светодиодов плюс 1-2-4 резистора на 10 см. За один час работы оборудования установщик наклепает несколько километров ленты.

Оборудование чтобы светодиоды на ленту паять в минимуме стоит 250 - 300 тысяч евро, при условии, что печатную плату (саму ленту) вы где-то покупаете уже готовую.
Для производства светодиодной ленты используется оборудование: трафарет для нанесения паяльной пасты, установщик SMD компонентов, печь, выходной контроль каждого процесса производства светодиодных лент.

Оборудование для производства печатных плат для светодиодных лент стоит минимум столько же как и установщик SMD компонентов.

Подбор сечения кабеля для подключения светодиодной ленты

Правильно выбранное сечение кабеля поможет избежать заметные потери яркости светодиодной ленты (СДЛ). Поэтому данному расчету следует выделить особое внимание.

Рис. 1. Кабель.

Требования к величине сечения кабеля при подключении LED-ленты с напряжением 12, 24 В гораздо выше, чем для сетей на 220 В. Это связано с тем, что падение напряжения (потери мощности) в проводах при протекании одного и того же тока в единицы вольт при напряжении 220 В незначительно, а для 12 В — существенно.

Пример расчёта сечения кабеля

Например, подключаем светодиодную ленту суммарной мощностью P = 60 Вт, постоянное напряжение 12 В, длина медных проводов от блока питания (БП) до ленты L = 6 м. Ток I = P/U = 60/12 = 5 А. Если выбрать сечение жилы провода по таблице 1, которая составлена для переменного напряжения 220 В, то сечение провода будет S = 0,5 мм².

Таблица 1. Для подбора сечения кабеля для медного кабеля при напряжении 220 и 380 В.

Теперь подсчитаем потери напряжения на двухжильном кабеле по формуле (1):

Uk = ((ρ × 2 × L) / S) × I, (1)

где ρ — удельное сопротивление провода [Ом·мм2/м], для медного провода оно равно 0,0175. В результате расчета получим потери напряжения на кабеле Uk = 2,1 В. То есть до ленты «дойдет» всего 9,9 В (рис. 2) вместо 12 В. Таким образом, сечение 0,5 мм² нам явно не подходит.

Рис 2. 9,9 Вольт.

Для расчета кабеля есть специальные таблицы, в которых кабель подбирается исходя из падения напряжения. Но для практических расчетов мы используем упрощенные формулы (2) и (3):

S = 0,5×I, если длина двухжильных проводов менее 10 м; (2)

S = 0,75×I, если длина двухжильных проводов от 10 м до 30 м. (3)

То есть для нашего случая сечение кабеля должно быть S = 0,5 × 5 = 2,5 мм². Разница в пять раз между тем, что мы подсчитали, и между тем, что неправильно выбирают по привычке по таблице 1. Теперь подсчитаем потери напряжения в нашем кабеле с сечением 2,5 мм²: Uk = 0,42 В, что вполне приемлемо, поскольку непосредственно на светодиодной ленте будет 11,58. Блок питания обычно имеют подстроечный резистор (рис. 3), который позволяет отрегулировать напряжение до 12,42 В. Тогда на светодиодной ленте будут положенные 12 В. На БП производители обычно выставляют напряжение 12,5 В, по всей видимости, уже предполагая, что будут какие-то разумные потери.

Рис. 3. Подстрочный резистор у блока питания.

Обращаем внимание, что сечения кабеля можно уменьшить в 2 раза если использовать светодиодную ленту с напряжением питания 24 В. Так, для нашего примера, если бы мы использовали ленту на 24В той же мощности 60 Вт, ток был бы 2,5 А, тогда по формуле (2) требуемое сечение кабеля 1,25 мм². Для систем с большой мощностью рекомендуем использовать светодиодные ленты на 24 В.

Заключительные рекомендации

Используйте вышеуказанные формулы (2) и (3) для расчета сечения кабеля, поскольку из-за неправильного выбора сечения можно потерять заметную часть светового потока. Проверяйте напряжение на концах кабеля перед подключением ленты. Лучше использовать кабель хорошего качества, соответствующий ГОСТу. Некоторые производители могут использовать медь с большим числом примесей, тогда удельное сопротивление ρ будет больше и, соответственно, потери напряжения будут еще больше, чем теоретически рассчитано выше.

По материалам статьи «Как выбирать светодиодные ленты для создания декоративной подсветки интерьера» N1, 2017 led-e.ru

Автор статьи Сергеев П. А. сотрудник компании СветоЯр.

22.11.2017

Отправить ответ

avatar
  Подписаться
Уведомление о
