Трубопровод для вытяжки на кухне: советы по выбору диаметра, монтаж

Диаметр отверстия воздуховода вентиляционной трубы для кухонной вытяжки

В состав вентиляции входят короба с набором крепежных элементов, по которым циркулирует отработанный воздух. Труба для вытяжки на кухне соединяется с куполом, куда затягивается жир, пары от кипения, углекислый газ. Конструкция задерживает продукты горения, не дает им распространяться по другим помещениям жилья и накапливаться в виде копоти на стенах и потолке.

Содержание

1. Важность трубы для вытяжки на кухне и применение
2. Достоинства и недостатки
3. Отличие от вентиляции
4. Основные виды воздуховодов и их характеристика
5. Пластиковые
6. Гофрированная алюминиевая
7. Металлическая
8. По степени гибкости для вытяжки
9. Советы по выбору
10. Размеры и сечение
11. Диаметр и форма
12. Монтаж трубы для вытяжки на кухне
13. Варианты вывода трубы
14. С одним входом
15. С двумя входами
16. На улицу

Важность трубы для вытяжки на кухне и применение

Разновидности труб для вытяжки на кухне

Трубопровод устанавливается в составе проточной или циркуляционной вентиляционной системы. В кухне применяется первая схема, которая полностью удаляет грязные потоки и не использует их повторно после частичной обработки. Для качественной очистки воздуха недостаточно только отверстия в канальном стояке, поэтому используются вентиляционные трубы для газовых вытяжек.

Достоинства и недостатки

К достоинствам относится то, что труба соединяет купольную вытяжку с входом вентиляционной шахты и неприятные запахи в составе воздуха не идут в другие комнаты квартиры. Стенки коллектора выполняются из прочного и долговечного материала, который сопротивляется высоким температурам и действию химических реагентов.

Недостатком является громоздкость и необходимость заделки декоративными панелями, чтобы не портить интерьер. Некачественная установка ведет к усилению шума от работы вентилятора. Трубопроводы требуют наружной и внутренней очистки.

Отличие от вентиляции

От естественного проветривания кухонная вытяжка отличается тем, что удаляет загрязненный воздух принудительным способом и не зависит от атмосферных и погодных явлений. На общеобменную вентиляцию труба под вытяжку на кухню не похожа тем, что конструкция выводит отработанные массы с отдельного места, и не обеспечивает общий воздухообмен во всех помещениях.

Вытяжку не разрешается монтировать в кухне, если в этом помещении есть газовая колонка или котел с открытой топкой. Эксплуатация вытяжки может привести к опрокидыванию тяги в дымоходе, если в нем не предусмотрена принудительная тяга.

Основные виды воздуховодов и их характеристика

От материала изготовления зависит регулярность чистки трубопровода и его внешний вид. На внутреннюю поверхность канала регулярно действуют агрессивные вещества в составе воздуха, которые разрушают стенки. Высокая температура выводящихся газов, пар и конденсат также оказывают негативное действие.

Пластиковые

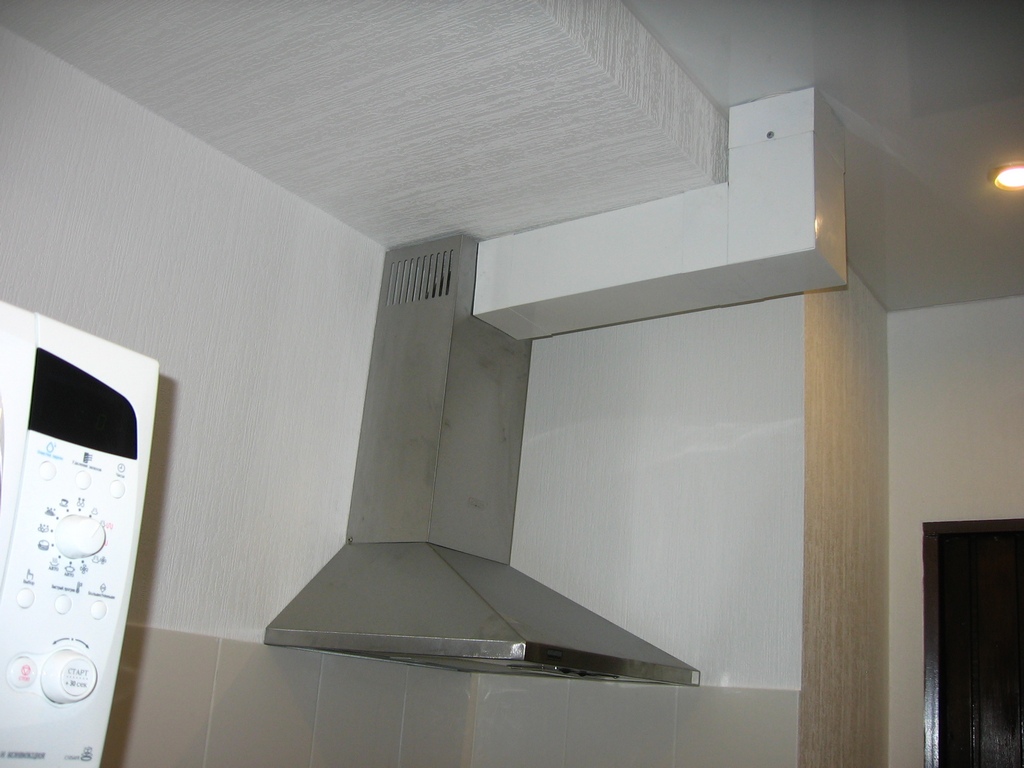

ПВХ труба прямоугольного сечения для вытяжки

ПВХ воздуховод является жесткой трубой, имеющей круглую или прямоугольную форму сечения. Размеры пластиковой трубы для кухонной вытяжки определяются методом расчета по формулам, зависят от количества конфорок, расстояния до шахты.

Положительные моменты применения пластиковых труб:

• гладкая поверхность внутри и снаружи облегчает очистку от налета копоти и жира;
• при работе турбины гасится шум от вибрации;
• сочетаются с большинством отделочных материалов;
• прочные элементы противостоят конденсату и действию нагретого пара.

К недостаткам относится необходимость приобретения дополнительных переходников и поворотных элементов.

В продаже есть трубы из поливинилхлорида, полиуретана, полиэтилена.

Гофрированная алюминиевая

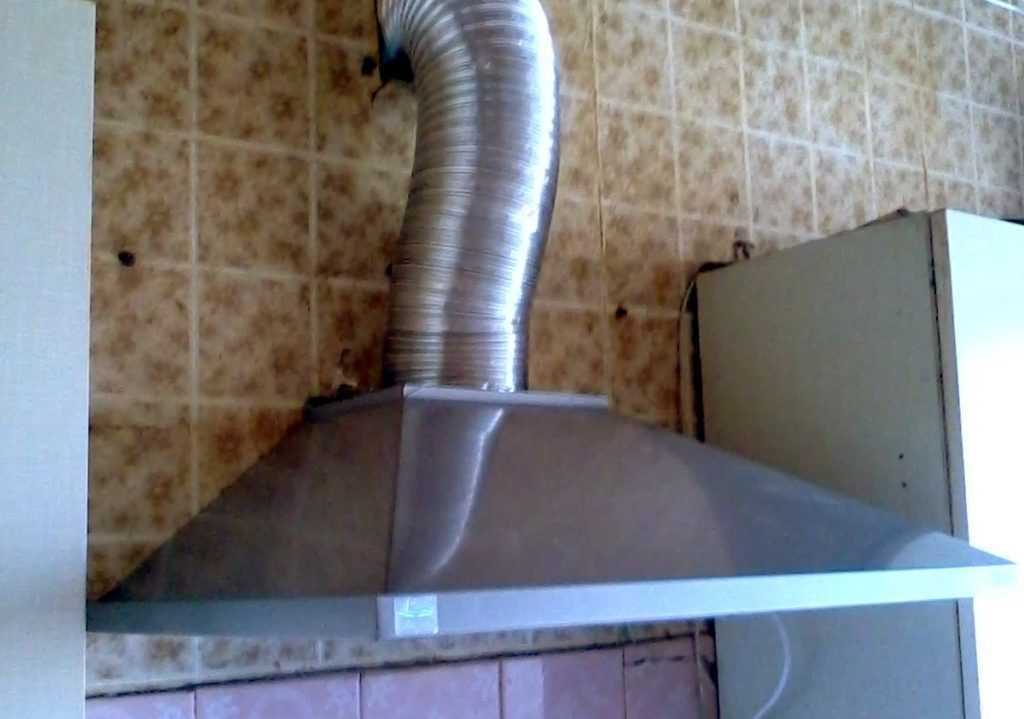

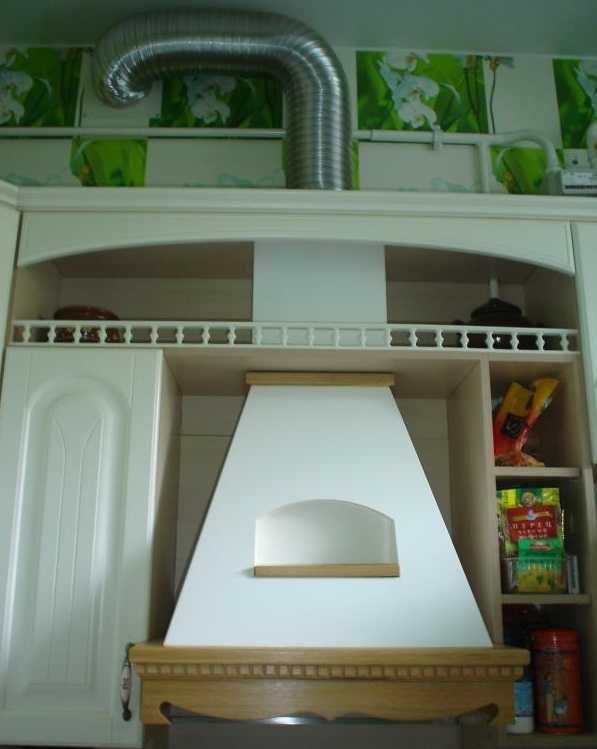

Гофрированная алюминиевая труба для вытяжки

Такой вид труб изготавливается из полужесткого алюминиевого полотна, которое сжимается в виде гармошки. Коллектор может растягиваться до требуемого размера, благодаря такой конструкции стенок.

Преимущества гофры из алюминия:

• элементы устанавливаются просто, не используются соединители и переходники, т.к. труба гнется под углом, короба соединяются хомутами, режутся ножницами;
• легко разбирается и собирается повторно;
• мягкие изгибы трубопровода не создают дополнительного препятствия для воздушного потока;
• не горят и не плавятся.

Недостатком гофротрубы является присутствие складок на внутренней поверхности, в которых собирается копоть и жир. После растягивания элементу нельзя вернуть прежнюю длину. Трубопровод отличается менее эстетичным видом, чем ПВХ.

Металлическая

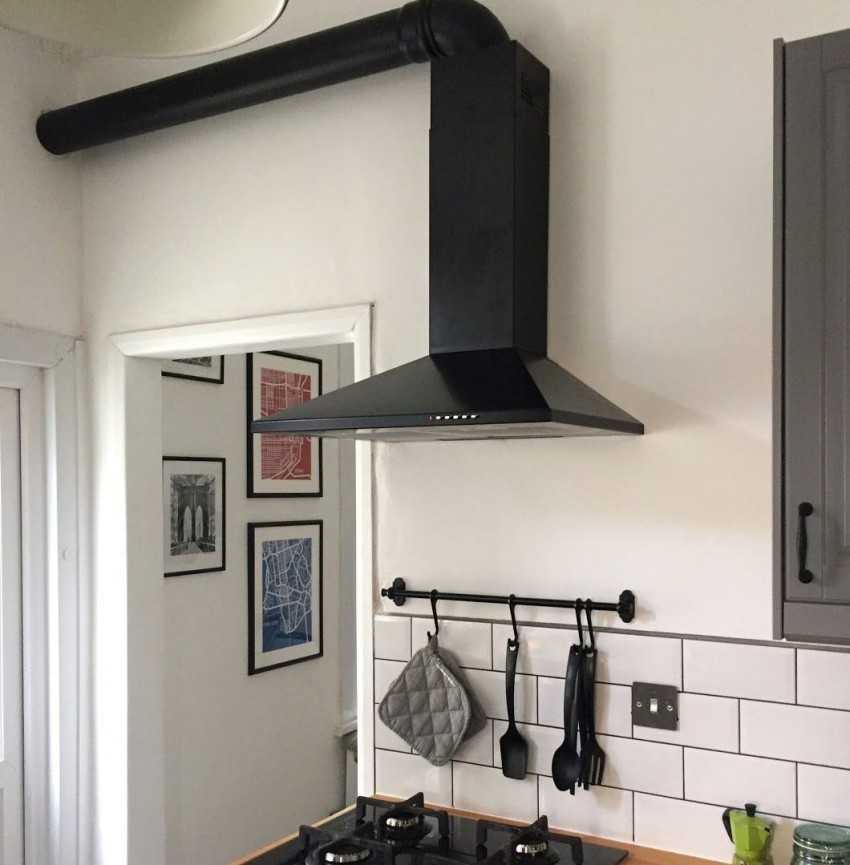

Жесткая металлическая труба из нержавеющей стали

До появления пластиковых коллекторов трубы для кухонной вытяжки выполняли из оцинковки или нержавейки. Изделия применяются и сейчас, но ставятся в производственных помещениях или общественных заведениях. Коробы отличаются небольшим весом, прочностью и сопротивлением к термическому воздействию. Иногда снаружи поверхность обрабатывается методом порошковой окраски.

Толщина стен коллектора зависит от размера поперечного сечения и прописывается в СНиП. Стыкуются отрезки фланцевыми соединениями или применяются переходники разной формы. Прямоугольные воздуховоды легко заделываются в конструкцию подвесного потолка.

По степени гибкости для вытяжки

К гибким вариантам относится гофрированный трубопровод. Если вентиляционная шахта располагается рядом с очагом, нет необходимости в сложном строении. В ином случае для пластиковой магистрали есть стационарные разветвления, тройники или угловые элементы.

Иногда магистраль для соединения кухонной вытяжки и вентиляционного стояка делается смешанной конструкции. Вместо жестких углов ставятся гибкие участки из полиуретана или гофрированного алюминия, чтобы не добавлять стоимости трубопроводу.

Советы по выбору

Диаметр трубы и вытяжного отверстия должны совпадать

Диаметр штуцера вытяжки — это размер, который учитывается при установке трубы в отверстие шахтного канала. В зависимости от этого подбирается сечение короба. Габариты трубы зависят от формы воздуховода, внутреннего сопротивления, материала короба.

Размеры вентиляционного трубопровода рассчитываются специалистами, самостоятельно формулы применить можно, но трудно учесть все существующие нюансы.

Размеры и сечение

В идеале выходное отверстие в шахту по площади сечения должно совпадать с аналогичным размером трубопровода. Неправильный диаметр негативно влияет на качество работы. Сужение магистрали ведет к увеличению внутреннего давления, в результате повышается шум и вибрация.

Если труба для вытяжки имеет большой диаметр, скорость напора снижается, вывод продуктов горения происходит с меньшей результативностью. Восходящие потоки полностью не захватываются и частично переходят в атмосферу помещения.

Диаметр и форма

Воздуховоды круглого сечения отличаются меньшим сопротивлением, чем квадратные и прямоугольные, поэтому используются чаще. В прямоугольных коробах создается определенное препятствие потоку в виде угловых впадин.

Для круглых труб используется диаметр 80 – 100 мм, ходовые размеры прямоугольных коллекторов 100 х 50 или 150 х 80 мм. КПД вытяжки уменьшается, если используется большое число поворотов, поэтому лучше устанавливать печку рядом с отверстием канальной шахты.

Монтаж трубы для вытяжки на кухне

Диаметр трубы вытяжки не должен превышать 3 м

При прокладке учитывается траектория магистрали и ее длина, которую не рекомендуется делать больше трех метров. Вытяжка и воздуховод не ставится напротив вентиляционного отверстия в потолке или стене. Каждый лишний метр протяженности, как и поворот под углом 90°, уменьшает КПД на 5 — 10%.

Нельзя изгибать трубопровод под острым углом, т. к. это приведет к работе вытяжки в перегрузочном режиме. Патрубок вытяжки перекрывает отверстие вентиляционной шахты, поэтому нужно позаботиться об организации естественного проветривания всего кухонного пространства.

Варианты вывода трубы

Магистраль от вытяжки к входу в вентиляционный стояк не всегда органично вписывается в интерьер кухни, поэтому применяется декоративная маскировка. Чаще всего в искусственный короб прячется не только труба, но и сам купол. Для его устройства понадобится каркас из металлических профилированных элементов, который обшивается соответствующей отделкой.

Во втором варианте трубы от вытяжки ставятся еще до отделки стен и потолка, поэтому закрываются пластиком, деревянными панелями или гипсокартоном одновременно с другими поверхностями и смотрятся как единое целое. Недостаток в том, что такие конструкции нельзя почистить без демонтажа отделки.

С одним входом

При наличии одного канала его делят для вытяжки и общей вентиляции

Если в кухне есть только одно вентиляционное отверстие, ведущее в стеновую шахту, нужно поделить его для патрубка от вытяжки и выведения общего воздуха из помещения. Иногда можно немного расширить размеры отверстия, если позволяет конструкция.

Купол вытяжки засасывает отработанные массы только в определенном месте над газовой плитой. Даже большая мощность оборудования не позволяет выводить воздух из удаленных участков кухни. Вентиляция помещения с помощью вытяжного зонта не нормируется в соответствующих документах.

На вентиляционное отверстие ставится двойная решетка, где выводится труба и ставится обратный клапан или монтируется еще один вентилятор. Электричество подключается так, чтобы была возможность переключения между двумя отверстиями забора воздуха.

С двумя входами

Несколько вентиляционных каналов обустраивают в частном доме

Такой вариант редко бывает в стандартных кухнях многоэтажного дома. В стене предусматриваются два вентиляционных канала (помимо санузла), которые не соединяются друг с другом. Если они выводятся в один стояк, при работе вытяжки возникает явление обратной тяги.

Проблема решается, если во время включения купола открывать форточку в кухне, чтобы объем забираемого воздуха соответствовал поступающему и не возникало разрежение. Вторым вариантом является установка в отверстии второго канала обратного клапана, который будет работать только на вывод воздушных потоков.

На улицу

Часто из-за небольших размеров не получается сделать в одном вентиляционном выходе два функционирующих канала для раздельного вытягивания газов и удаления общей массы воздуха. Есть вариант вывести трубу от вытяжки через стену на улицу, а шахтное отверстие снабдить стандартной решеткой для вентиляции.

Обычно вертикальное ограждение в многоквартирном секторе имеет толщину в два с половиной кирпича (510 мм), поэтому для работ приглашаются специалисты с соответствующими бурильными инструментами. Выход из стены закрывается снаружи решеткой, чтобы не проникали птицы. Ставится обратный клапан для предотвращения затягивания холода, когда вытяжка не работает.

какая лучше, монтаж воздуховода с переходниками своими руками

Красивая стильная кухня-столовая — необходимость для каждой семьи, но она требует тщательной уборки. Времена, когда кухню просто перебеливали и перекрашивали каждый год, канули в прошлое. Процесс приготовления пищи всегда сопровождается выделением влаги и продуктов сгорания, оседающих на стенах, мебели, потолке. Избавиться от этой проблемы помогает вытяжка.

Зато возникает другая проблема: вытяжка и труба для вытяжки на кухне выглядят не очень эстетично, их стараются замаскировать и выполнить максимально компактными. Мы приветствуем нашего дорогого постоянного читателя и предлагаем статью о том, как выбрать и смонтировать воздуховод от вытяжки своими руками.

Применение вентиляционных труб в быту

Жилые дома должны иметь вентиляцию. Человек в процессе дыхания выделяет углекислый газ и влагу, приготовления пищи — влагу, копоть, жир, углекислый газ, санитарные приборы — много влаги. Влага оседает на стенах и мебели, что приводит к образованию плесени. Углекислый газ и продукты сгорания, запахи от приготовления пищи приводят к быстрой утомляемости, раздражению дыхательных путей, ухудшению самочувствия, уменьшению работоспособности. Часть образующихся при жарке веществ — канцерогены.

В старых домах советской постройки с небольшими квартирами и неплотными дверьми вентиляция на кухне и в ванной одновременно удаляла и часть воздуха из жилых комнат. Короба вентиляции при этом встраивались в конструкции здания. В частных домах вентилирование не предусматривали вообще — ситуацию с углекислотой спасала печь с дымоходом: воздух для топки печи забирался из дома и удалялся вместе с продуктами сгорания топлива за пределы жилого помещения.

В дома и квартиры свежий воздух поступал через неплотности в деревянных окнах и дверях. Гарь и копоть просто оседала на стенах и потолке — их приходилось каждый год белить.

В квартирах встречаются вентканалы в кухонных вытяжках, дополнительной вентиляции ванных и санузлов.

В современных домах, помимо вытяжки, часто монтируют дополнительные системы вентиляции — вытяжной и приточно-вытяжной. В пассивных и энергоэффективных домах устройство приточно-вытяжной вентиляции с рекуперацией тепла является обязательной составляющей конструкции дома.

Отличия кухонной вытяжной системы от вентиляции

Кухонная вытяжка является местной вытяжной вентиляционной системой с искусственным побуждением и принципиально от вентиляции ничем не отличается. Есть отличия от общеобменной внутриквартирной вентиляции: общеобменная вентиляция в многоквартирных домах проектируется с естественным побуждением и работает без участия вентиляторов. Кроме того, общеобменная вентиляция служит для обеспечения воздухообмена во всей квартире, а вытяжка удаляет загрязненный воздух в конкретном месте и только тогда, когда необходимо.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Виды: материалы и характеристики

Для монтажа небольших домашних вентсистем промышленность выпускает широкий ассортимент труб и комплектующих.

Воздуховоды для бытовой вентиляции подразделяются:

• По материалу — из пластика, алюминия или оцинкованной стали.
• По форме — квадратные, прямоугольные, круглые.
• По степени гибкости — гибкие или жесткие. Гибкие короба изготавливают из гофрированного алюминия или оцинкованной стали. Жесткие воздуховоды из металла не применяются из-за сложного монтажа и сложности изготовления труб из оцинковки небольших размеров (от 100 до 150 мм в диаметре или длине стороны сечения). Алюминиевые трубы подходящих размеров дороги, особых преимуществ в их установке нет, поэтому их тоже не применяют для кухонной вытяжки.

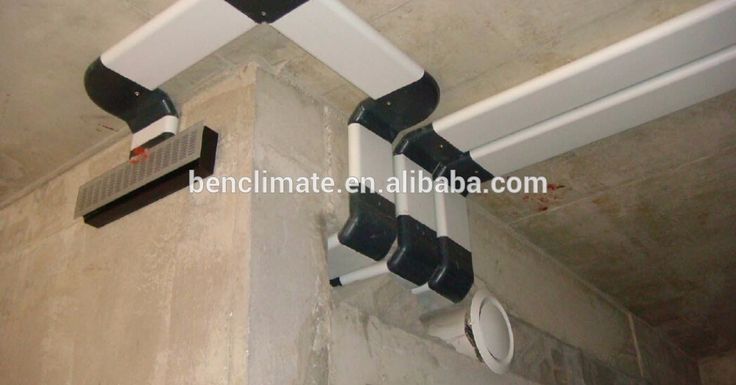

Пластиковые

Пластиковые воздуховоды бывают круглые, квадратные и прямоугольные с гладкой поверхностью. Бывают белые и окрашенные в разные цвета — легко подобрать оттенок, подходящий к мебельному гарнитуру или обоям.

Пластиковые короба очень гладкие — их легко мыть, внутри меньше скапливаются жир и копоть. Гладкие стенки обеспечивают наименьшее сопротивление воздуха — поэтому такие трубы меньше вибрируют и шумят. Пластиковые короба самые малошумные по сравнению с гофрой.

[info-box type=»bold»]Срок службы составляет не менее 10 лет[/info-box].

Из гибкой гофрированной алюминиевой трубы

Очень практичный вариант воздуховода — гофрированная алюминиевая труба круглого сечения. Гибкую трубу удобно монтировать, для нее не требуются поворотные элементы — ее можно просто изогнуть. Алюминиевая труба долговечна, но ее очень сложно очистить от оседающих на стенках жира и копоти. Гофрированная внутренняя поверхность создает большое сопротивление току воздуха, трубы больше шумят при работе вытяжки.

Металлическая

Гофротруба может быть из оцинкованной стали. Такая труба немного жестче и прочнее, но в остальном ее монтаж так же прост, как и для алюминиевой гофры.

Места с поврежденным цинковым слоем ржавеют, жесткость трубы усложняет ее монтаж, поэтому стальную гофру для внутренних бытовых систем вентиляции применяют редко.

По степени гибкости

Алюминиевая гофра пластичнее стальной, ее легче изгибать, растягивать и сжимать.

Пластиковые воздуховоды применяются только жесткие, гофрированные трубы из пластика не подходят для транспортировки горячего воздуха.

Преимущества пластиковых и металлических воздуховодов

Преимущества пластиковых коробов:

• Маленькое трение воздуха и потери мощности при прохождении воздуха по трубам.
• Легко моются; меньше оседают жир и копоть.
• Красиво вписываются в интерьер.
• Выпускается много разновидностей комплектующих, позволяющих собрать систему любой конфигурации.

Преимущество металлической гофры:

• Требуется меньше переходников и уголков; плавные повороты меньше снижают эффективность системы.
• Возможность растягиваться и сжиматься облегчает монтаж.
• Небольшая цена.

Какой вариант лучше

Лучше пластиковые короба — у них меньшее сопротивление потоку воздуха, они лучше вписываются в интерьер и моются.

Но в некоторых случаях при скрытой прокладке необходимы гибкие гофрированные трубы.

Советы по выбору

При выборе типа трубы руководствуются в первую очередь эстетическими соображениями. Перед тем как сделать выбор, определяют, будет короб монтироваться открыто или закрываться мебелью, коробом, фальшстеной, подвесным потолком.

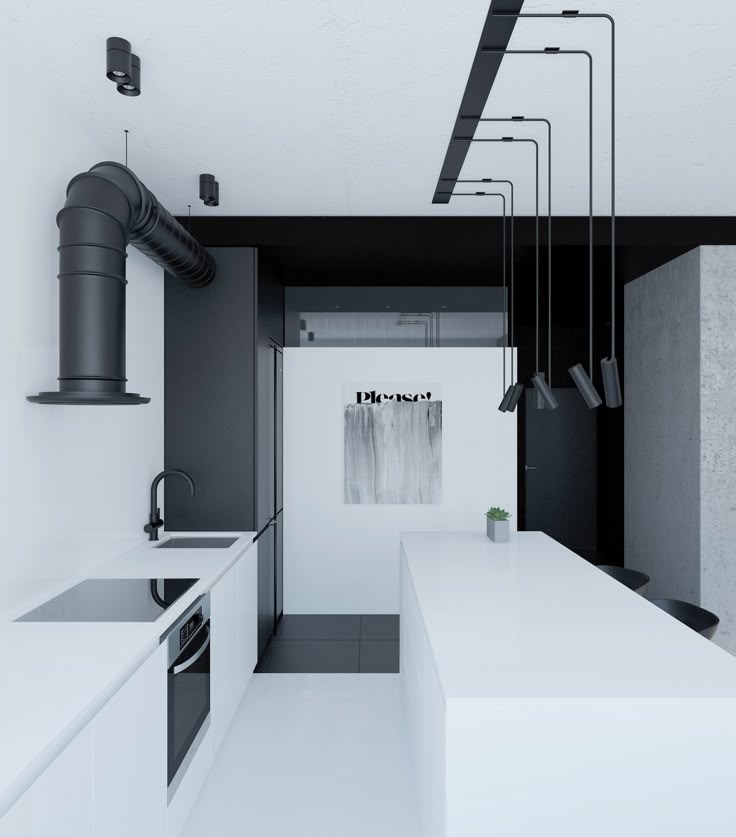

Гофрированные блестящие трубы портят кухонный интерьер, чаще при открытой прокладке воздуховодов выбирают гладкие пластиковые трубы — они легко моются и бывают окрашены в нужные цвета — белый или цветной под потолок или стены. Короба прямоугольного и квадратного сечения лучше вписываются в интерьер, круглые пластиковые короба имеют минимальное сопротивление току воздуха.

При скрытой прокладке выбирают гофрированные трубы — их легче монтировать, не нужны переходники, уголки, их легче изогнуть при обходе препятствий и для поворота. Для маскировки металлических труб понадобятся дополнительные затраты. В случае возникновения проблем добраться до скрытой трубы будет сложно.

Диаметр и форма

Диаметр круглой трубы должен быть равен диаметру выходного патрубка кухонной вытяжки.

Минимальное сопротивление движению воздуха оказывают круглые короба.

Идеальная форма для воздуховода — прямая. Острые углы при монтаже воздуховодов недопустимы.

Размеры и сечение

Сечение квадратной или прямоугольной трубы должно быть равным по площади сечению круглого патрубка вытяжки. Заужение сечения приведет к ухудшению работы системы, перегрузке вентилятора, усилению шума, вибрации и ослаблению креплений. Лучше взять трубу с небольшим превышением площади сечения. Большое превышение сечения приведет к увеличению расходов и сложностям с маскировкой трубы.

Небольшое заужение сечения допустимо только в том случае, если мощность вентилятора взята «с запасом» и вытяжку включают на максимальную мощность редко.

Оптимальная длина воздуховода [info-box type=»bold»]не более 3 метров[/info-box]. При большей длине воздуховода необходимо увеличить мощность вентилятора.

Диаметры гофрированной трубы, применяемой в бытовой вентиляции: 100 мм, 125 мм, 150 мм.

Размеры пластиковых коробов: 80×80 мм, 100×100 мм, 125×125 мм, 55×110 мм, 50×120 мм, 60×204 мм, 90×220 мм.

Диаметры пластиковых труб: 100 мм, 125 мм, 150 мм, 200 мм.

Расчет минимально необходимого размера

Расчет сечения короба вытяжки не нужен. Сечение должно быть равно сечению выходного патрубка вытяжки. Если вытяжка приобретена с запасом по мощности и включение ее на максимальную мощность не планируется, то сечение можно заузить.

Рассчитывается минимальное сечение по формуле:

Sмин=Sраб *(QрабQмакс), где

• Sмин — минимальное возможное сечение.
• Sраб — паспортное сечение патрубка вытяжки.
• Qраб — требуемый объем удаляемого воздуха.
• Qмакс — максимальный объем удаляемого воздуха (по паспорту вытяжки).
• Qраб рассчитывается по формуле:
• Qраб = объем кухни х 12 раз х 1,3 в м³.

В соответствии с санитарными нормами, 12 — коэффициент воздухообмена (воздух в кухне должен смениться 12 раз за час), 1,3 — коэффициент потерь мощности в воздуховоде и вентиляционной шахте.

Правила подключения для всех типов труб

Рекомендации:

1. Воздуховод должен быть тщательно загерметизирован на всех стыках.
2. Система должна содержать минимальное количество переходников, поворотов, сужений — они приводят к уменьшению эффективности.
3. Короба должны быть надежно прикреплены к стенам и потолкам с помощью специальных хомутов. Если короба будут подвижны, то система будет вибрировать, повысится уровень шума и нарушится герметизация.

Правила прокладки воздуховода от вытяжки до отверстия вентшахты

Для правильной прокладки воздуховода необходимо по возможности выбрать кратчайший путь от вытяжки до отверстия в вентиляционной шахте. Если воздуховод слишком длинный, нужно рассмотреть другой возможный путь отвода загрязненного воздуха — например, на улицу.

Форма воздуховодов должна иметь минимум поворотов. [info-box type=»bold»]Каждый поворот канала на 90° снижает эффективность вытяжки на 10%[/info-box]. По возможности необходимо производить плавный поворот трубы с помощью двух отводов на 135° или разноугловых колен (см. 6 на рис.). Нельзя производить поворот короба под острым углом — это полностью остановит движение воздуха в трубопроводе.

Если длина воздуховода слишком велика, необходимо с помощью специалистов пересчитать потери мощности в воздуховоде и необходимую мощность вентилятора.

Особенности и нюансы монтажа своими руками

Монтаж вентиляционных труб от вытяжки — несложная задача, вполне посильная для домашнего мастера даже с небольшим опытом работы. При внимательном следовании нашим советам монтаж коробов вентиляции пройдет без проблем.

Необходимые инструменты и материалы

Для выполнения работы понадобятся:

• Дрель.
• Шуруповерт.
• Ножовка или болгарка.
• Герметик.
• Короба, отводы, переходники нужного сечения.
• Обратный клапан.
• Вентиляционная решетка для подключения коробов к вентиляционной шахте.

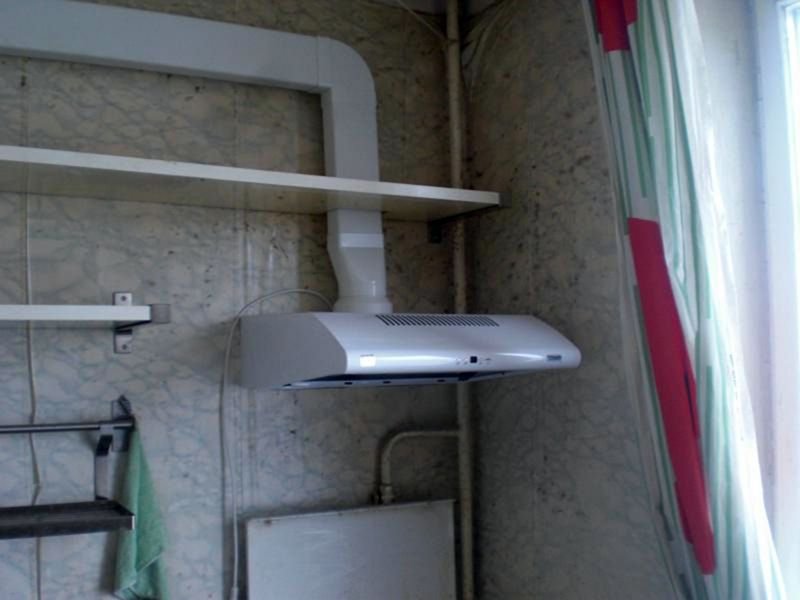

Установка воздуховода внутри помещения

Для монтажа коробов необходимо тщательно разметить и измерить весь маршрут прохождения системы. Решетку на отверстии в шахте демонтируют, при необходимости очищают шахту от пыли, копоти и паутины.

После установки вытяжного оборудования соединяют короб с патрубком вытяжки. Все стыки промазывают герметиком. Термостойкий герметик не нужен — температура отводимого воздуха не слишком велика.

Затем монтируют систему, вставляя отдельные элементы один в другой. Трубы укорачивают до нужной длины, обрезая с помощью ножовки или болгарки. Короб закрепляют на стене при помощи специальных держателей или хомутов. Расстояние между креплениями — не больше 500 мм.

Решетку крепят к стене шахты дюбелями.

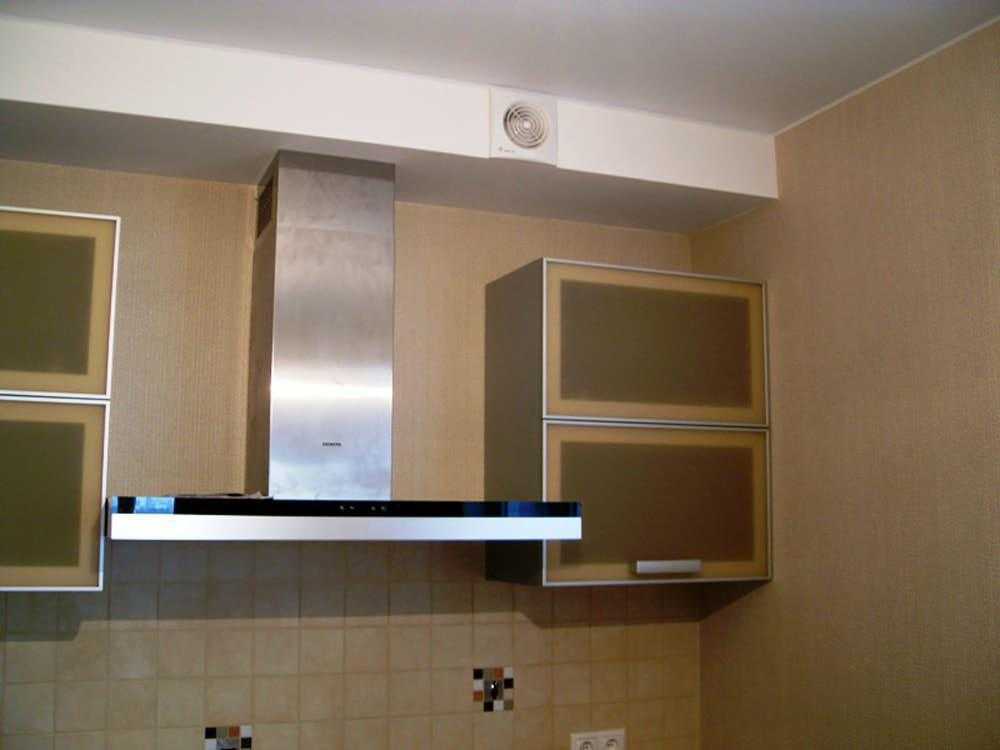

Практичнее использовать решетку с отверстием для короба и отверстием для естественной вентиляции. В системе должен быть установлен обратный клапан — при неработающей вытяжке он будет препятствовать поступлению воздуха из вентшахты назад в помещение.

Для монтажа системы используют только трубы, адаптеры и соединители промышленного производства — не стоит изобретать велосипед, промышленность выпускает фитинги для любой геометрии венткоробов и переходы от круглой трубы к прямоугольной.

После монтажа системы ее испытывают:

1. Если обнаружена негерметичность, промазывают щель герметиком.
2. Если при соприкосновении системы с какими-либо конструкциями возникает дребезжание, в этом случае необходимо проложить прокладку из пенополистирола или вспененного полиэтилена.

Теплоизоляция труб на чердаке

В воздуховоды не должна попадать вода. Вентилятор при попадании воды быстро выйдет из строя. Для того чтобы влага не оседала на стенках вентиляционных труб и коробов, необходимо сделать утепление. Для этого используют плиты из вспененного пенополиуретана или минваты. Сверху утеплитель закрывают рубероидом или стеклотканью и закрепляют проволокой.

Как спрятать технику

Вытяжку можно закрыть декоративным экраном или имитацией кухонного подвесного шкафчика.

Как спрятать трубы от вытяжки на кухне

Вариантов сокрытия труб существует несколько:

• Зашивка конструкциями подвесного потолка.

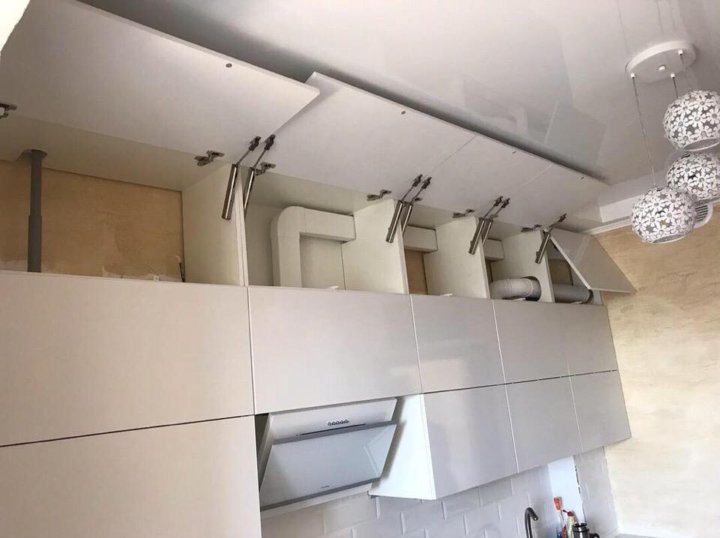

• Прокладка через кухонные шкафчики.

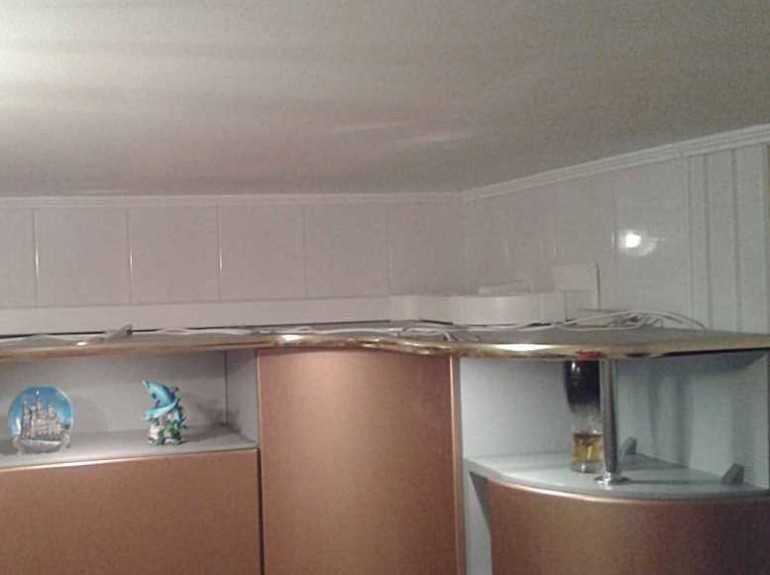

• Прокладка над шкафчиками и закрытие декоративным экраном.
• Окраска или декор под цвет стен и потолка.
• Закрытие декоративными коробами.

• Закрытие экраном, имитирующим стену, например, из гипсокартона.

При устройстве коробов за фальшстеной или подвесным потолком следует учитывать тот факт, что разобрать и почистить или отремонтировать систему будет непросто — придется разбирать стенку или демонтировать потолочные конструкции.

Обустройство вытяжки без короба

Вытяжки циркуляционного типа компактнее, чем проточные, монтаж их проще. Вытяжку без труб просто крепят к стене или подвешивают к потолку (если плита размещена посреди кухни на острове).

Видео

Все тонкости монтажа короба от вытяжки можно увидеть на нашем видео:

Варианты вывода воздуховода

Существует несколько вариантов использования и подключения воздуховода в кухне:

• К одному воздуховоду подключить одну или две точки забора воздуха.
• Вывести короб на улицу или в вентиляционную шахту.

В любом случае в помещении должна работать общеобменная вентиляция.

С одним входом

При подключении к вентиляционной системе одной точки забора воздуха должна быть предусмотрена возможность работы естественной вентиляции. При наличии на кухне двух вентиляционных шахт вытяжку подключают к одной из них, во второй шахте оставляют отверстие (с решеткой) для естественной вентиляции.

Если шахта одна, то возле входа трубы вытяжки в вентиляционную шахту устанавливают тройник с возможностью переключения между вытяжкой и отверстием для естественной вентиляции. Бывают решетки с отверстиями для естественной вентиляции и обратным клапаном, не пропускающим воздух из шахты назад в помещение.

С двумя входами

Если возникла необходимость подключения двух точек забора воздуха к одной системе, то между тройником и вентиляторами должны быть установлены обратные клапаны, иначе вентиляторы будут мешать друг другу работать. Желательно также не включать вентиляторы одновременно. Возле решетки устанавливают третий обратный клапан.

На улицу

Если вы приняли решение вывести короб на улицу, то необходимо закрыть выходное отверстие решеткой, чтобы в трубу не попадали птицы или животные. Необходимо также установить обратный клапан для предотвращения попадания холодного воздуха внутрь помещения.

Заключение

Мы прощаемся с нашим уважаемым читателем и желаем ему удачи в монтаже вытяжки и коробов вентиляции на кухне. Надеемся, что наша статья поможет вам сориентироваться в выборе труб для системы вентиляции, быстро и качественно ее смонтировать. Подписывайтесь на канал, делитесь полезностями в соцсетях, приводите друзей на наш сайт.

Новая кухонная вентиляция (DIY) | Семейный разнорабочий

Обновлено: 23 апреля 2019 г.

Используйте жесткий воздуховод с изолированным рукавом для вытяжного вентилятора печи.

Следующий проект›

Семейный мастер на все руки

В этой статье показано, как лучше вентилировать вытяжку и вытяжной вентилятор над плитой, если у вас есть внутренняя стена со шкафами наверху. Мы расскажем, как провести изолированный рукав воздуховода через чердак и крышу, чтобы обеспечить наилучший поток воздуха.

от экспертов по DIY в журнале Family Candyman

Время

A Full Day

Сложности

Промежуточный

Стоимость

$ 51–10021

8 ANTER 51–10021

99

$ 51–10021

9.

Вентиляционное отверстие через крышу

Проведите воздуховод через чердак, затем прикрепите вентиляционное отверстие печи к крышному колпаку.

Прикрутите воздуховод вместе

Соедините воздуховод винтами для листового металла, оберните соединения алюминиевой изоляционной лентой, затем оберните чердачную часть воздуховода изолирующей муфтой. Вот наши советы по установке круглых воздуховодов.

Если вы хотите заменить вытяжку и вытяжной вентилятор над плитой и выпустить воздух наружу, а плита находится у внутренней стены, у вас есть несколько вариантов. Но эмпирическое правило состоит в том, чтобы направить его по кратчайшему и прямому пути к дневному свету. Таким образом, вы получите наилучший поток воздуха и наименьшее количество скопившегося жира в вентиляционном отверстии кухонного вентилятора.

От внутренней стены ранчо (один уровень) этот маршрут обычно означает подъем через чердак и выход на крышу. Вы также можете подняться в шкаф над плитой — затем по горизонтали к ближайшей внешней стене либо через шкафы, либо в зону над шкафами. К сожалению, установка вентиляционного отверстия таким образом занимает ценное пространство в шкафу, и его установка может быть сложной, особенно если вы пытаетесь запустить его в области софита из-за препятствий.

Какой бы маршрут вы ни выбрали, убедитесь, что общая длина воздуховода не превышает мощность вентилятора. В руководстве пользователя обычно указываются размеры и длина воздуховодов. Во-первых, спланируйте свой маршрут. Самый безопасный способ проверить чердак прямо над плитой — это забить 18-дюймовую трубу. часть выпрямленной вешалки в дрель. Свободно держите провод и направьте его через гипсокартон потолка примерно туда, где будет проходить ваша вентиляционная труба.

Поднимитесь на чердак, найдите вешалку и отодвиньте изоляцию в сторону, чтобы убедиться, что нет балок, электропроводки или других строительных материалов, которые могут блокировать 6-дюймовый дом. отверстие. Затем осмотрите крышу прямо над проводом, чтобы убедиться, что есть место для установки вентиляционного отверстия. Опустите отвес с крыши на провод, чтобы найти примерное место выхода с крыши. Возможно, вам придется сместить положение вентиляционного отверстия на несколько дюймов, чтобы избежать обрамления потолка и крыши.

Вернувшись на кухню, отметьте шкафы и прорежьте отверстия для воздуховодов. Прикрепите все воздуховоды, затем поднимитесь на чердак и переместите отвес так, чтобы он падал прямо в середину трубы, идущей из кухни. Вырежьте отверстие для воздуховода, прикрепите его, затем установите крышку крыши.

Если вы живете в районе, где бывают морозы, добавьте изолированный рукав воздуховода к участку трубы на чердаке. Привинтите воздуховод вместе с 1/4-in. шурупы для листового металла и герметизируйте швы клейкой лентой с алюминиевым покрытием (не обычной клейкой лентой на тканевой основе).

Наконец, установите капот. Присоедините переходной воздуховод к вытяжке и убедитесь, что заслонка заслонки работает свободно. Поднимите вытяжку на место и прикрепите ее к стене. Затем загерметизируйте вентиляционную трубу в том месте, где она входит в потолок.

Необходимые инструменты для этого проекта «Вентилятор для кухни»

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Пистолет для герметика
• Аккумуляторная дрель
• Пылезащитная маска
• Удлинитель
• Лобзик
• Рулетка
• Ножницы по металлу
• Канцелярский нож

Необходимые материалы для этого проекта «Вентилятор для кухни»

Избегайте походов за покупками в последнюю минуту. Вот список.

• 1/4 дюйма. винты для листового металла
• Изоляционная лента с алюминиевым покрытием
• Герметик
• Переходник
• Изолированная втулка воздуховода
• Жесткий воздуховод
• Крыша

Первоначально опубликовано: 23 апреля 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Правильная проработка деталей: кухонная вытяжная вентиляция

Ничто так не дополняет или подчеркивает внешний вид кухни, как вытяжка. Помимо внешнего вида, это важная функция для здоровья и безопасности пассажиров. Помимо помощи в устранении запахов при приготовлении пищи, удалении излишков пара и жира, связанных с приготовлением пищи, она помогает улавливать множество других твердых частиц и выделять газы не только из источника топлива (окись углерода), фактической поверхности плиты/плиты, но даже из используемых кастрюль. Да, ребята, иногда электричество может быть хуже, чем газ.

Коды:

Итак, для чего-то столь важного вы могли бы подумать, что в кодовых книгах будет тонна информации… верно? Ну, подумайте еще раз. В кодах нет ничего, что на самом деле требует его установки, а тем более, как его размер. На самом деле это просто констатирует; Если предоставляется бытовое кухонное вытяжное оборудование… (2018 – 505.2 Бытовые кухонные вытяжки).

Единственные две основные вещи, которые может вспомнить большинство людей: Таблица M1505.4.4, в которой требуется, чтобы поток выхлопных газов (если он есть) составлял минимум 100 кубических футов в минуту в прерывистом режиме или 20 кубических футов в минуту в непрерывном режиме, и M1503. 6, в которой говорится, что если он способен выпустить БОЛЕЕ 400 кубических футов в минуту воздуха, подпиточный воздух тогда требуется. Извините, но воздух для макияжа придется оставить для будущего поста.

Лучшие практики:

Как уже говорилось, коды на самом деле не требуют многого, и только в последние несколько лет люди начали изучать и изучать кухонную вытяжку и вентиляцию. Имея это в виду, вот некоторые из лучших практик, которые будут рассмотрены:

• Уровень использования
• Канальный или рециркуляционный
• Вытяжные устройства для микроволновых печей
• Размер капюшона
• Высота капота
• Сколько CFM необходимо
  • Некоторые практические правила
  • Удобная таблица и пример, вкл.
• Размер/установка воздуховодов

Уровень использования:

При этом существует множество лучших практик, которые мы рассмотрим, но сначала важно подумать о том, как вы планируете использовать свою плиту, поскольку это может сыграть фактор в многие из следующих предметов:

• Light Duty — я иногда использую его для нагрева воды, разогрева еды и т. д. и, эй, он может быть использован для празднования Дня Благодарения / Рождества.
• Medium Duty — я использую его для приготовления пищи по крайней мере несколько раз в неделю и знаю, как обращаться с плитой. Иногда я могу пожарить немного еды или использовать сковороду. Если я развлекаюсь, то, как правило, приносимой едой, иногда пиццей, приготовленной в духовке
.
• Heavy Duty — я живу, чтобы готовить и пробовать новые вещи, жарить цыплят — еженедельное мероприятие, или я развлекаюсь и работаю поваром во время вечеринок (от 3 до 4 в год)
• Extra Duty – Пряные и ароматные блюда, использование вока, барбекю на сковороде – жизнь не становится лучше, чем это – черт возьми, я должен был быть или я профессиональный повар

Канальный или рециркуляционный:

Я знаю, правда? В отличие от вытяжки для ванной комнаты, где они прямо заявляют, что рециркуляция неприятных запахов и влаги — это плохо, они позволяют использовать на кухне рециркуляционные вытяжки, известные как вытяжки без воздуховодов. В механическом кодексе конкретно указано;

505.3 Исключение : …если установлено в соответствии с инструкциями изготовителя и где механическая или естественная вентиляция обеспечена иным образом… 9От бесканальных вытяжных шкафов , перечисленных и маркированных как 0114, не требуется выпускать воздух наружу.

Хотя это может быть разрешено, мы знаем, что вряд ли кто-то открывает окно (как следует) и, по сути, они бесполезны, за исключением, может быть, рабочего освещения. В большинстве мест, где я был, они используются, а иногда даже не используются, они, кажется, покрыты жиром, включая шкафы над ними. Даже для тех пользователей с легким режимом работы, где кухня является местом сбора, я бы избегал рециркуляционного колпака.

Канальная микроволновая печь или настоящий вытяжной вентилятор?

Микроволновая печь с вентиляцией всего на один шаг выше бесканальных вытяжек. Мало того, что область захвата слишком мала, но большинство из них установлены неправильно и / или не работают так же хорошо, как специальный вытяжной колпак, даже если они установлены правильно. Причина, по которой я говорю, что большинство из них установлены неправильно, заключается в том, что многие не переключают вентилятор с рециркуляции на воздуховод. Даже если они это сделают, многие забудут установить небольшую направляющую пластину, которая блокирует рециркуляцию большей части воздуха (при условии, что она действительно предусмотрена). Эта пластина необходима, потому что она блокирует воздух, который, как вы думали, выдыхается, от выхода через верхнюю или переднюю часть, которая заполнена смазкой.

Итак, с учетом сказанного, такой блок может отлично подойти для пользователей с небольшим объемом работы, которым не нужна встроенная микроволновая печь или микроволновая печь, стоящая на столешнице, при условии, что они обязательно вытирают вещи после приготовления тяжелой или слегка жирной пищи. Для пользователей средней мощности это также может сработать, но я бы провел серьезное исследование того, насколько хорошо работает этот выхлоп.

К вашему сведению, убедитесь, что микроволновая печь со встроенным вытяжным воздуховодом может быть выведена наружу — многие, которые я видел, имеют только рециркуляцию, а для тех, которые могут выбрасываться наружу, имейте в виду, что для некоторых это кажется сделанным задним числом, поскольку упомянул.

Размер Капюшона:

Как уже упоминалось, во многих местах наконец-то проводятся исследования, и самый большой замеченный момент — это размер юнита (также известного как область захвата), который оказывает большое влияние на то, как и что на самом деле истощается. Хотел бы я сделать фотографии, когда я был в «Газовом технологическом институте», который проводил исследование, которое показало это; по сути, у них была специальная установка освещения, чтобы показать потоки дыма и выхлопных газов, а затем, как размер и высота повлияли на это.

Излишне говорить, что чем больше капюшон, тем больше он может вместить (вещи просто не перекатываются за край) и выхлопа. Дни, когда 30-дюймовая вытяжка выступает только на 16-18 дюймов для диапазона 30 x 26 дюймов, быстро становятся очень плохой практикой. Лучше всего иметь капюшон, который выходит за пределы диапазона не менее чем на 3 дюйма с каждой стороны, и сделать его почти настолько глубоким, насколько вы можете, или, по крайней мере, таким же глубоким, как диапазон. К сведению: для коммерческих приложений (кроме использования бытовых печей) требуется 6 дюймов со всех сторон.

Высота капота:

Подождите минутку, я вспоминаю, что капот должен быть только на 18″ для электричества и / или 20″ для газа — я собираюсь удариться головой об эти большие капоты, и это будет выглядеть ГЛУПЫЙ, к тому же труднодоступный….

Вы правы – вытяжной колпак должен быть МИНИМУМ на 18″ над горелками, но это минимум. Чем глубже установка и больше CFM, которую она может выпустить, тем легче установка может перемещаться выше — я видел, что большинство людей указывают диапазон от 28 до 36 дюймов над верхней частью установки.

Указанная высота должна основываться на глубине устройства и, в меньшей степени, на количестве расходуемых CFM. Например, обычная установка, производящая минимум 100 кубических футов в минуту, может легко располагаться на 20–24 дюйма выше горелки и при этом работать нормально. Микроволновая печь, как показано, ограничена, поскольку она не такая глубокая, и люди все еще должны иметь возможность использовать ее в качестве микроволновой печи.

Теперь, когда я ростом 6 футов, я предпочитаю, чтобы более глубокая ячейка находилась не менее чем в 6 футах от пола, чтобы, если я наклонюсь, чтобы что-то размешать, я не ударилась головой. С учетом сказанного, и здесь может помочь хороший (или отличный) дизайнер кухни, вы хотите убедиться, что ваш близкий человек действительно может легко добраться до элементов управления, особенно при включенном диапазоне. Как правило, максимальная высота от пола до элементов управления должна составлять 6 футов 7 дюймов или ниже.

К вашему сведению — если вы посмотрите на коммерческие коды, они также не называют максимум, а скорее указывают, что « Минимум Расстояние между самым нижним краем жироулавливающего фильтра и варочной поверхностью» равно 2 1/ 2 фута (30 дюймов) над открытым пламенем или горелкой и 3 1/2 фута (42 дюйма) для открытого древесного угля и угольного типа. Таблица 507.2.8.

Сколько CFM мне нужно?

Разговор о загруженном вопросе, и это одна из причин, почему я упомянул выше – какой вы тип пользователя, так как ответ на эту не столь простую часть может варьироваться. На самом деле я собираюсь процитировать моего хорошего друга Майкла Аншеля из статьи, которую мы сделали для «Реконструкции зеленой кухни 11 лет назад».

Правильно подобранный размер вытяжки не означает, что он соответствует рекомендациям производителя печи. Как правило, не требуется ничего более 280 кубических футов в минуту. Что еще более важно, когда вы выпускаете воздух с таким объемом или больше (например, вытяжки на 800 кубических футов в минуту, которые мы так часто видим), вы снижаете давление в доме. Это может привести к обратной тяге вашего отопительного оборудования и попаданию опасных дымовых газов в дом. Это самая распространенная ОШИБКА, которую мы наблюдаем у ремонтников. Также учтите, что вы выбрасываете кондиционированный воздух наружу и втягиваете некондиционированный воздух в дом. Нагретый добавочный воздух (почти всегда требуется для всего, что превышает 300 кубических футов в минуту) использует электричество (грязную энергию) для предварительного нагрева добавочного воздуха.

FYI — подпиточный воздух, как указано выше в соответствии с кодами, требуется только для агрегатов, способных выпустить более 400 кубических футов в минуту, если только ваш AHJ не изменил их. Теперь в его случае требуется подпитка, если у вас выше 300 CFM. Даже если вы следуете большинству инструкций производителей, вы должны приоткрывать окно каждый раз, когда включаете печь, но это не подходит для подпитки, если у вас большой блок.

Эмпирические правила:

Я не могу не согласиться с мыслями Майкла выше, особенно для пользователей от «Легкого» до «Среднего». При этом есть несколько других «эмпирических правил» для подходящего размера.

• Что заявляет производитель? В большинстве случаев они будут использовать приведенное ниже правило, когда все идет полным ходом — маловероятно, что у большинства из нас когда-либо все будет пылать на высоте со всеми открытыми горшками, но они любят перестраховаться (особенно если они также продают капюшоны)
• Печально известный 1 CFM воздуха на 100 БТЕ
  • Все горелки одновременно работают на полную мощность или? – Большинство газовых плит поставляются с горелками мощностью от 5 000 BTU до 13 000 BTU на горелку, где вы можете решить, что в худший день вы можете использовать всего 21 000 BTU (210 CFM), в то время как кто-то с 5-футовым диапазоном Viking действительно может войти в 136 700 БТЕ (выхлоп 1367 кубических футов в минуту) — да, речь о большой газовой линии и большом количестве воздуха…
  • Электрический или индукционный. Удивительно, но для них нет диаграммы, поэтому всегда можно посчитать, где 1 ватт равен 3,412142 БТЕ в час. Обычная печь, скажем, имеет 2 элемента по 2400 и 1500 Вт, так что получается 26 614,7 БТЕ при условии, что все 4 горелки работают на полную мощность (266 кубических футов в минуту)
• Другая популярная версия — 100 кубических футов в минуту на фут ширины духовки для настенных шкафов (хотя я думаю, что 10 кубических футов в минуту на дюйм или 120 кубических футов в минуту на фут — лучший метод). Таким образом, для типичного диапазона 30 дюймов (2,5 фута) вы получаете от 250 до 300 CFM.
  • Есть остров? Затем он обычно достигает 15 кубических футов в минуту на НЧ или 375 кубических футов в минуту для капота. При этом уравнение размера должно выступать за единицу 3″ со всех 4-х сторон как минимум на
  .
• Одна из моих наименее популярных мыслей: вы должны выдыхать воздух на кухне 15 раз в час. Это может быть хорошо, когда кухни были втиснуты в заднюю часть дома.
  • Например, для кухни 10×15 с потолками высотой 8 футов потребуется 300 кубических футов в минуту (10 * 15 * 8 футов = 1200 SF / 4 (15 ACH означает переключение воздуха каждые 4 минуты)
  • Сегодняшние современные дома могут означать большую комнату 20×40 со сводчатым потолком высотой 20 футов. Это означало бы, что для того же типа приготовления пищи требуется 4000 CFM выхлопных газов — хорошая попытка, но не игра в кости. Стреляйте, даже если вы использовали «коммерческий» размер для сверхтяжелых условий эксплуатации с диапазоном 5 футов, который составляет всего 3300 кубических футов в минуту – 550 кубических футов в минуту на LF настенного навеса @ 6 футов)
• Другой основан на использовании и квадратных футах самого капота

Складываем все вместе:

По сути, вы должны посмотреть на все числа выше и, как скажет любой производитель вытяжек, выбрать самый большой. Лично, как было сказано, некоторые из них могут быть слишком большими, поэтому, если число оказывается слишком большим (например, ACH) по сравнению с остальными, вы можете выбрать второе по величине или, может быть, даже среднее значение. При этом, если номер размера ACH ниже, чем у других, у вас, вероятно, возникнут проблемы с выбором того, который оценивается выше этого. Вот заполняемая диаграмма, которую вы можете использовать, чтобы обработать свои цифры, и не беспокойтесь, мы перейдем ко второму разделу всего через несколько абзацев.

FYI. Еще одна быстрая проверка интуиции — сравнить ее с «коммерческими» показателями выхлопа, показанными в таблице ниже. За исключением нескольких пользователей «Extra Duty», о которых говорилось выше, вы не должны превзойти цифры в коммерческом «Light Duty», где 6-футовый капюшон (настенный навес) для печально известного 5-футового диапазона Viking входит только в при 1200 CFM, а не 1300+ на основе измерения BTU.

После того, как у вас есть требуемые кубические футы в минуту, , вам необходимо учесть потери на трение в воздуховодах. Общее эмпирическое правило для этого состоит в том, чтобы добавить 1 CFM на каждый LF воздуховода и 15 CFM на каждое колено (некоторые производители указывают 25). Таким образом, для одноэтажного дома, где он проходит прямо через чердак и выходит через крышу, вы можете рассчитывать на дополнительные 8 кубических футов в минуту (при условии размещения снаружи стены), тогда как для двухэтажного дома может быть 18 (прямо вверх и наружу) или, может быть, даже 16. для установки простого колена и выхода сбоку дома. (Мы рассмотрели большую часть этой математики в выпуске сушилки)

Пример размера пробы:

Это проба, которую я сделал из обычной газовой плиты. В этом случае производитель просто сказал, что вам нужен обычный вытяжной вентилятор. Вы также можете заметить, что на этой диаграмме он указан как «дюйм ширины» вместо 10 CFM на фут — мне просто кажется, что другой вариант проще, но вы можете легко подставить свое собственное число. Да, я использовал этот пример с большой комнатой, чтобы показать, насколько нелепым может быть номер ACH. Помните, что цель состоит не в том, чтобы удалить весь воздух из кухни, а только в том, чтобы удалить продукты из зоны приготовления пищи. Наконец, что касается вытяжки, я решил увеличить ее на 3″, так как она на стене, а не на острове…

По сути, я мог бы выбрать 280 или 300, но я выбрал большее. Участок воздуховода поднимался на фут или около того, делал изгиб, а затем выходил наружу, что в сумме давало мне значение 320 CFM, необходимое в этом примере. Но подождите, я не могу найти вентилятор на 320 кубических футов в минуту — скажем, только на 300, 350 или, может быть, даже на 400 кубических футов в минуту, который мне нравится. Ну, вы, вероятно, могли бы уйти с любой из них. Приведенное число является просто целью. Теперь предположим, что вам нужно было выпустить более 20 футов, тогда я бы определенно исключил меньший и сказал, что лучше использовать 350 или 400 кубических футов в минуту. (Вот если бы я жил в районе Майкла — да, я бы взял 280/300)

Воздуховод:

Эй, кто-нибудь может сказать мне, что не так с этой картинкой? Я могу сказать вам, что, как и большинство вытяжек для ванной, он не был утомительным на пике для одного. Кто-нибудь, не сверяясь с кодами, действительно думает, что гибкая линия является оптимальной поверхностью для системы, которая собирает и выпускает жир?

Ну, это не разрешено в соответствии с M1503.3. Он должен быть гладким, воздухонепроницаемым, не соединенным с другим выхлопом, иметь обратный клапан и ДОЛЖЕН выходить наружу. Переходя к 1503.4, в нем конкретно указано, что вытяжной канал должен быть оцинкован, выполнен из нержавеющей стали или меди.

К сожалению, большинство инспекторов по строительству и даже домашняя инспекция когда-либо увидят это, так как это то, что они увидят при осмотре. Так что будьте предупреждены, и если кто-то делает проект реконструкции или строит вам новый дом, убедитесь, что вы регистрируетесь во время процесса. Последнее, что вы хотите сделать, это выяснить после пожара.

Да, этот намного лучше, хотя я бы рекомендовал, чтобы все швы были проклеены лентой или покрыты мастикой, как и ваши воздуховоды ОВКВ, чтобы сделать их воздухонепроницаемыми.

.

.

.

.

Размер воздуховода:

Удачи вам в поиске таблицы размеров воздуховодов для кухонных вытяжек. Самое близкое, что можно найти, это следующая диаграмма, которая, как вы можете видеть, останавливается на 300 кубических футах в минуту. (В немодифицированной версии показан недопустимый гибкий воздуховод.) В этой таблице указана максимальная допустимая длина в зависимости от размера трубы. Таким образом, традиционная 4-дюймовая труба без колен может быть проложена только на 10 футов для вытяжного вентилятора, выталкивающего 100 кубических футов в минуту. Та же 4-дюймовая труба не подходит для вытяжных вентиляторов большего размера, и вам придется увеличить размер.
К счастью, большинство производителей вытяжек уже определились с оптимальными размерами и ограничениями, так что следуйте инструкциям, а если нет, вот удобная таблица.

Но подождите… У меня есть вентилятор на 200 кубических футов в минуту, и производитель заявляет, что можно использовать 4-дюймовую трубу.
