Металлические вентиляционные трубы: виды и преимущества

При возведении любых строений важное значение имеет устройство хорошей вентиляции. В качестве наиболее популярного материала для этих целей используются металлические вентиляционные трубы.

Требования к вентиляционным трубам

Для обеспечения качественной циркуляции воздуха, трубный материал для ее обустройства должен соответствовать ряду требований. Наиболее важные из них:

• Полная герметичность.
• Устойчивость к воздействию сильного давления.
• Обеспечение беспрепятственного прохождения воздушных потоков.
• Высокий уровень теплоизоляции.
• Допустимый уровень аэродинамического гула.

Кроме того, конструкция из таких труб не должна нарушать внешний вид здания (помещения), и занимать минимум места.

Виды металлических вентиляционных труб

Воздуховоды из металла могут отличаться по форме, материалу, методу изготовления.

1. По своей форме они подразделяются на прямоугольные и круглые. Форма подбирается исходя из габаритов помещения и его назначения. В небольших комнатах, например, больше подойдут прямоугольные изделия. Однако из-за особенностей конструкции, шум в таких трубах слышен гораздо лучше, чем в круглых. По этой причине металлическую прямоугольную вентиляцию необходимо дополнительно изолировать.
2. Что касается материала, то используется оцинкованная, нержавеющая, гальванизированная или тонколистная черная сталь. В ассортименте также есть алюминиевые воздуховоды.

К преимуществам металлических вентиляционных систем относят:

• Прочность и долговечность.
• Хорошие аэродинамические характеристики, обеспечиваемые благодаря гладкой поверхности.
• Пыле и грязеотталкивающие свойства.
• Невосприимчивость к внешним агрессивных факторам.

Сравнить некоторые показатели вентиляционных воздуховодов из различных материалов поможет таблица:

Материал	Минимальная температура	Максимальная температура
Нержавеющая сталь	-40	+500 (кратковременно до +700)
Алюминий (гибкий неизолированный)	-40	+130
Оцинковка	-40	+80 (кратковременно до +200)
Черная сталь	-40	+800-900
ПВХ	-20	+70
ППУ		+130 (кратковременно до +150)

Технология производства

⁠

Еще один критерий при выборе воздуховода — способ изготовления труб, так как у каждого из них есть свои особенности:

• Прямоугольные трубопроводы изготавливаются с помощью гибки металла с последующим скреплением шва. Стык может быть запаян или же быть скреплен при помощи специальных замковых элементов. В первом случае трубы будут более герметичными, но зато во втором – менее энергозатратными, а значит и более доступными по цене.

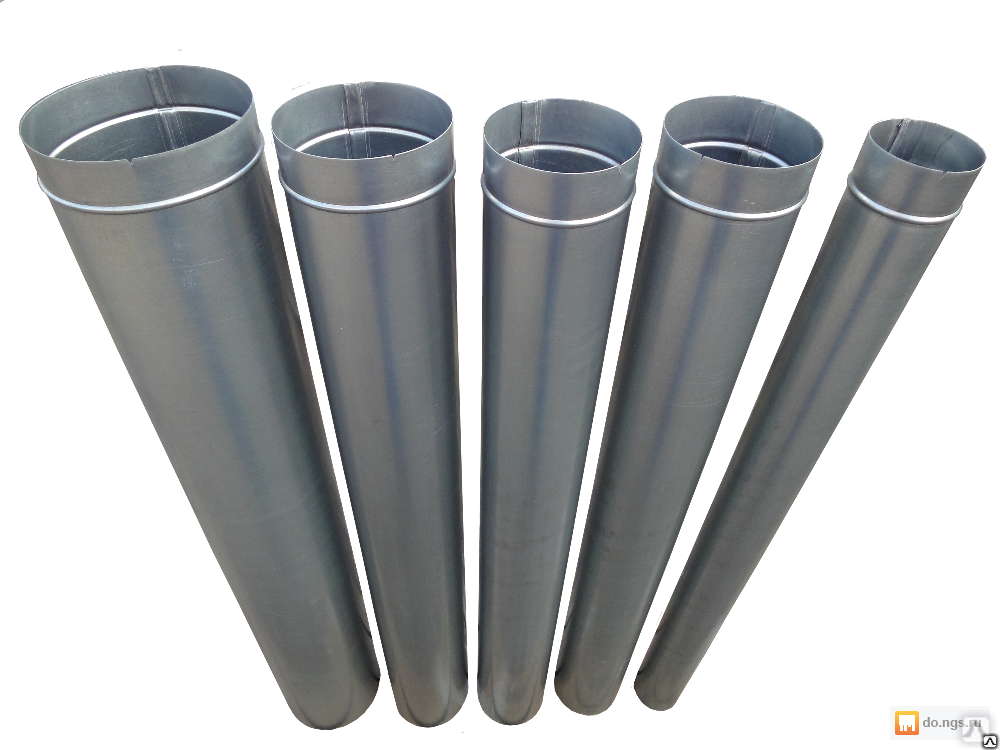

• Круглые изделия могут также раскраиваться из металлозаготовок. Впоследствии посредством вальцовки им придаются нужные параметры. Второй способ изготовления профиля круглого сечения для вентиляции – спиральнонавивной. Здесь металлическая заготовка завивается в трубу без образования швов и фальцев. Таким образом сокращаются временные и финансовые затраты на ее изготовление.

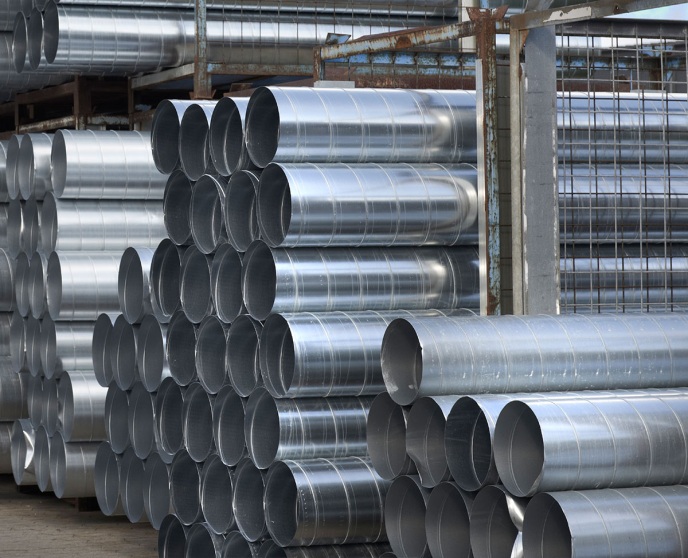

Технические данные спиральнонавивных труб не уступают изделиям, изготовленным по другим методам.

ООО «Стройсталь» предлагает широкий выбор вентиляционных и других видов труб по приемлемым ценам и на все случаи жизни. Ознакомится с ассортиментом трубного металлопрофиля можно в каталоге компании

Вся представленная в каталоге продукция производится с соблюдением необходимых технологий и соответствует ГОСТ.

Поделиться:

классификация воздуховодов по материалу, форме, изоляции, технологии производства, способу соединения

Вентиляционная система – важнейший вид инженерных коммуникаций, обеспечивающий эффективный воздухообмен между внутренним и наружным пространством. Служит для поддержания характеристик воздуха в помещении в пределах, установленных нормативами, защиты строительных конструкций от грибка и плесени, создания комфортных условий для людей, растений и животных, промышленных и сельскохозяйственных товаров. Эффективность и надежность вентсистем во многом зависит от вентиляционных труб– каналов, по которым осуществляется перемещение воздушных масс в определенном направлении. Различные виды воздуховодов устанавливается в помещениях жилого, складского, административного, учебного, медицинского, производственного назначения.

Общие требования к воздуховодам

Конструкцию и размеры воздуховода, материал для его изготовления выбирают в зависимости от запланированных условий его эксплуатации. Во всех случаях каналы для передвижения воздушных масс должны отвечать следующим требованиям:

• соответствовать функциональному назначению здания, в которых они устанавливаются;
• быть полностью герметичными, не допускать смешивания отработанного и свежего воздуха;
• соответствовать нормативам по уровню аэродинамического шума;
• иметь требуемую пропускную способность;
• обеспечивать необходимые теплоизоляционные характеристики.

Основные классификационные признаки вентиляционных труб: материал, используемый при производстве, форма сечения, наличие или отсутствие изоляции, способ изготовления.

Типы воздуховодов по материалу

По материалу, используемому при производстве, различают воздуховоды: пластиковые (ПВХ, ПП, ПЭ, ПВДФ), металлические, текстильные, металлопластиковые.

Металлические воздуховоды – наиболее популярный вид вентиляционных труб, устанавливаемых в зданиях жилого, коммерческого, производственного и складского назначения. Для него характерны: механическая прочность, устойчивость к высоким и низким температурам, резким температурным перепадам, ультрафиолетовому излучению.

Чаще всего при производстве металлических вентиляционных труб используются:

• «Черная» сталь, коррозионную стойкость которой повышают окрашиванием. Поверхность грунтуют, а затем, если есть такая необходимость, покрывают эмалью для металла или обрабатывают комплексными составами «грунт + эмаль». Минус такого решения – необходимость в периодическом возобновлении лакокрасочного покрытия. Такие трубы обычно используются в помещениях с неагрессивными средами.
• Оцинкованная холоднокатаная сталь. Популярный и относительно недорогой металл широкого применения. Конструктивно он представляет собой тонколистовой стальной прокат, покрытый с одной или двух сторон микроскопическим слоем цинка. Воздуховоды из оцинкованной стали устойчивы к коррозии в сухом и влажном воздухе. Такое свойство в сочетании с высокой гальванической активностью металлапо отношению к железоуглеродистым сплавам обуславливает его широкое применение и напрямую определяет эксплуатационные качества данного проката, а также увеличивает его срок службы до полувека.
• Коррозионностойкая (нержавеющая) сталь. Антикоррозионные характеристики стали обеспечивает высокое содержание хрома (от 12%).Благодаря этой добавке на поверхности металлоизделия образуется плотная оксидная пленка, защищающая основной металл от появления и развития очагов коррозии. При концентрации Cr 12-16% сталь устойчива к воздействию воды и слабоагрессивных сред, более 16% — к агрессивным кислым и щелочным средам. Воздуховоды из нержавеющих сталей используются при устройстве вентиляционных систем в квартирах, частных домах, заведениях общественного питания, медицинских учреждениях, предприятиях фармацевтической, нефтехимической, бумажно-целлюлозной индустрий.

Помимо различных марок стали, при производстве воздуховодов используются титан и сплавы на его основе. Воздуховоды из титана востребованы в помещениях, в атмосфере которых присутствуют: сернистый газ, пары серной, соляной и других кислот, растворов хлористых солей.

Для перемещения воздуха, температура которого не превышает +80°C, а относительная влажность –60%, могут использоваться воздуховоды из холоднокатаного оцинкованного стального проката толщиной 0,55-1,0 мм и горячекатаной стали толщиной 0,5-1,0 мм.

При более высоких температурах, повышенной запыленности применяют стальной лист 1,2-2,0 мм.

Классификация воздуховодов по форме сечения

Наиболее распространены вентиляционные трубы круглого, прямоугольного, квадратного сечения, редко встречаются изделия с сечением эллиптической формы.

Круглые вентиляционные трубы

Диаметры круглых труб имеют 22 размера от 100 до 2000 мм. Серийно изготавливаются трубы диаметром до 3000 мм. Также изготовить сможем спирально-навивные трубы длиной до 12000 метров. Преимущества воздуховодов с круглым сечением:

• высокие аэродинамические характеристики;
• низкие показатели шума;
• простота монтажа.

Воздуховоды с прямоугольным и квадратным сечением

Какие бывают прямоугольные воздуховоды? Они выпускаются в размерах: от 100х110 до 2500х3500 мм. Габаритный шаг – 50 мм. Преимущество такого технического решения – возможность расположить трубу так, чтобы она занимала минимум свободного пространства.

Воздуховод небольшого сечения, смонтированный у самой стены, практически незаметен на фоне других предметов интерьера. Прямоугольные вентиляционные трубы оптимально подходят для небольших и невысоких помещений. Минусы таких воздуховодов:

• сниженные аэродинамические возможности из-за наличия углов;
• более сложный монтаж, по сравнению с круглыми трубами;
• необходимость периодической очистки внутренних углов, относительная сложность этого процесса;
• более высокий уровень шума, по сравнению с круглым аналогом.

Виды воздуховодов по изоляции

Системы вентиляционных воздуховодов могут прокладываться без изоляции или изолированными. Эффективный теплоизоляционный материал, присутствующий в конструкции воздуховода, выполняет сразу несколько функций:

• уменьшает количество тепловых потерь из помещения;
• предотвращает появление на поверхности конденсата, вызывающего интенсивную коррозию металла;
• снижает уровень шума.

Для утепления вентиляционных труб используют: минеральную вату, пенополистирольные плиты (для прямоугольных трубопроводов) и скорлупы (для круглых труб), асбестовый раствор или плиты.

Разновидности воздуховодов по технологии производства

По способу изготовления разделяют следующие виды металлических вентиляционных труб:

• Прямошовные круглые и прямоугольные трубы– сварные и замковые/фальцевые. В прямоугольных трубах шов располагают на сгибе, что повышает жесткость конструкции. Для сваривания продольных краев трубных заготовок применяется полуавтоматическая сварка или сварка в среде аргона. Для воздуховодов с небольшой толщиной стенки часто используется замковое/фальцевое соединение. Оно ускоряет производственный процесс, но снижает герметичность конструкции, по сравнению со сваркой.
• Круглые вентиляционные трубы– сварные и замковые. Воздуховод сварного типа изготавливается из стали холодного или горячего катания путем ручной или полуавтоматической сварки. Спирально-навивные воздуховоды изготавливаются завивкой спирали с одновременным формированием замка.

Виды соединений участков воздуховодов между собой

Между собой воздуховодные трубы могут соединяться несколькими способами: на фланцах, монтажных шинах, сваркой, с использованием ниппелей.

Фланцевое соединение

Фланцы устанавливаются на концах вентиляционных труб с помощью: сварки, с отбортовкой, точечной сварки, на заклепках. Между собой фланцы стягиваются болтами с гайками. Все гайки должны быть расположены с одной стороны фланцевого соединения. Между фланцами прокладывают уплотнительный материал, повышающий герметичность трубопровода.

С помощью монтажной шины (еврошины)

Монтажная шина представляет собой металлоизделие с сечением L-образной формы, изготавливаемое из оцинкованной стали. Используется совместно со специальным уголком при монтаже прямоугольных воздуховодных систем. К воздуховоду еврошина крепится на саморезах, при помощи сварки или пуклевки. Шина не только обеспечивает герметичность конструкции, но и повышает ее жесткость.

Сварное соединение

Сварку для сборки воздуховодов из оцинкованной стали в единую систему используют редко, поскольку это достаточно сложное, трудозатратное и не всегда практичное мероприятие. Сварные соединения обычно применяются при изготовлении воздуховодов для систем дымоудаления и аспирации.

Ниппельное соединение

Ниппелем для воздуховода называют муфту (небольшой отрезок трубы), которую вставляют в соединяемые трубы. Ниппель бывает как наружного исполнения, так и внутреннего. Ниппель изготавливают из того же материала, что и сам воздуховод. Чаще всего этот способ соединения используют для круглых воздуховодов. Стыки между ниппеллем и воздуховодом уплотняют герметизирующей лентой.

Рекомендации по монтажу воздуховодов

На эффективность вентиляционной системы влияют не только конструкция и материал воздуховодов, но и особенности монтажа. Некоторые важные моменты:

• Наличие поворотов. Каждый из них снижает производительность системы на 10%.
• Предотвращение обратной тяги. Выполнить эту задачу позволяет монтаж обратного клапана.
• Утепление места выхода вентиляционной трубы на крышу – предотвращает появление конденсата в холодное время года.

Профессиональное проектирование, изготовление и монтаж вентиляционных систем в полном соответствии с эксплуатационными условиями гарантирует ее эффективную и длительную работу.
