Угловая шлифовальная машина — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 23 мая 2016; проверки требуют 56 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 23 мая 2016; проверки требуют 56 правок. Одноручная угловая шлифмашина Одноручная аккумуляторная угловая шлифмашина Различные абразивные диски для угловой шлифмашины Бензомоторная ручная отрезная шлифмашина для работ со сталью, бетоном, чугунными трубами, асфальтом и другими схожими материалами

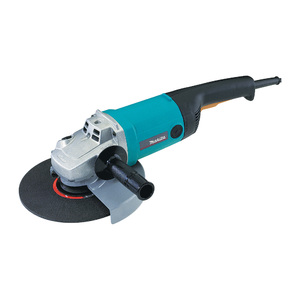

Угловая шлифовальная машина, или угловая шлифмашина, или углошлифмашина, или шлифмашина (разг. «болгарка, турбинка») — шлифовальная машина для резки, шлифования и зачистки изделий из камня, металла и других материалов, в которой оси двигателя и инструмента (шлифовального диска) расположены под углом 90° по отношению друг к другу (в отличие от прямошлифовальных машин, где рабочий инструмент находится на той же оси, что и двигатель). Применяется в строительстве, металлообработке и обработке древесины.

Корпус по форме напоминает цилиндр, часто с боковой рукояткой вблизи места крепления насадок. УШМ содержит универсальный коллекторный двигатель (УКД), пусковой выключатель, угловую зубчатую передачу и узел крепления диска. Некоторые модели оснащены регулятором скорости вращения диска.

Электропитание углошлифовальных машин возможно осуществлять от аккумуляторной батареи и электрической сети 220 Вольт. Работы таким оборудованием возможно проводить в не электрофицированных местах. Недостатки моделей — малая мощность и время работы, данные ограничения вызваны ёмкостью батареи и необходимостью производить зарядку.

[1]

Угловая шлифовальная машина бензомоторная (бензорез) – это очень мощный и эффективный инструмент, который внешне чем-то похож на большую болгарку. Отличие состоит в наличии мощного бензинового двигателя и алмазных или абразивных режущих кругов большого диаметра (30-40 см). За счет этого бензорез может с легкостью и на довольно большую глубину резать такие твердые материалы, как камень, бетон, керамику, металл, асфальт и т .д.^[2]

В качестве насадок используются специальные абразивные диски (круги) и щётки, закрепляемые резьбовым креплением на шпиндель УШМ. Обычно шпиндель имеет внешнюю резьбу М14. Щётки имеют внутреннюю резьбу и крепятся на шпиндель непосредственно. Круги имеют только сквозное отверстие и требуют фланца и прижимной гайки для крепления.

Диски, используемые для работы угловой шлифовальной машиной

Существуют круги для обработки различных материалов, в том числе сталей, алюминиевых сплавов, камня, керамической плитки и других. Обычно состав круга позволяет применять его только для определённых материалов, и, в зависимости от этого, маркируются различными цветами:

• оранжевый – для резки кирпича;
• синий – для бетона и мрамора;
• зелёный – используется для резки гранита;
• серый – режет черепицу и керамику;
• жёлтый – алебастр и кафель.

Наиболее часто применяются отрезные круги разной толщины и для разных материалов^[3].

Торцевые лепестковые круги предназначены для шлифования обрабатываемой поверхности.

Щётки предназначены для чистки поверхностей от загрязнений, например, ржавчины и краски. Щетина щётки выполняется из стали, латуни или нейлона. Латунные щётки мягче и быстрее истираются, но они не искрят и не оставляют царапин на стальных поверхностях. Нейлоновые щетки могут использоваться для обработки деревянных поверхностей.

Статья содержит инструкцию (руководство). Статьи Википедии или их разделы не должны выглядеть как инструкции, консультации (юридические или медицинские) или указания, или содержать пошаговые инструкции (в стиле «как сделать»), включая пошаговые обучающие руководства, схемы прохождения, инструкции по эксплуатации, пособия по прохождению компьютерных игр и рецепты. Подробнее см. ВП:НЕИНСТРУКЦИЯ. В то же время, не всякое описание любого производственного процесса нарушает это правило. Так, достаточно подробное описание всех практически важных путей синтеза химического соединения обязано быть в полноценной статье о соединениях, обладающих практическим значением.

Как и при работе с любым другим электроинструментом, перед началом работы с угловой шлифовальной машиной следует ознакомиться с инструкцией. Пренебрежение нормами техники безопасности может привести к смерти или нанести существенный ущерб здоровью. Основными опасными факторами при работе с УШМ являются:

• Возможность поражения электрическим током;
• Возможность получения ранения вылетающими из-под круга болгарки частями обрабатываемого материала либо частями рабочего круга в случае его разрушения;
• Негативное воздействие на органы дыхания, зрение, кожу пыли, выделяющейся при работе УШМ.
• «Закуска» диска в заготовке, что может привести к рывку УШМ и разрыву диска.

Необходимо соблюдать следующие правила техники безопасности (список может быть далеко не исчерпывающим):

• Главное в безопасном применении УШМ — предвидеть поведение частей разрезаемого изделия в момент их разделения;
• При работе с машиной необходимо принять устойчивую позу и использовать защитную маску, закрывающую лицо, а также одежду, обувь, перчатки и головной убор, исключающие травмы быстролетящими частицами диска и обрабатываемого материала с учётом рикошета от близких препятствий, захват инструментом одежды и волос;
• Шнур машины должен быть защищён от случайного повреждения, не допускается его соприкосновение с горячими поверхностями, нефтепродуктами, химически активными веществами.
• При замене диска УШМ следует отключать от сети;

Запрещается:

• Использовать УШМ без штатного защитного ограждения диска;
• Работать искрами на себя (при разрыве диска осколки летят по направлению струи искр)
• Перегибать кабель питания ближе 5 см от корпуса УШМ и переносить инструмент за кабель;
• Обрабатывать материалы, содержащие асбест, цемент, мел и абразивы.
• Допускать детей к машине;
• Эксплуатировать УШМ в условиях воздействия капель, в помещениях с высокой влажностью, а также на открытом воздухе во время дождя или снегопада;
• Эксплуатировать УШМ в помещениях со взрывоопасной или химически активной средой, разрушающей металлы и изоляцию;
• Использовать сменные круги с истекшим сроком гарантийного хранения без их предварительного испытания на механическую прочность;
• Использовать пильные полотна от циркулярной пилы;
• Работать машиной с приставных лестниц;
• Работать с УШМ внутри котлов, резервуаров, источников питания;
• Оставлять без надзора машину, присоединённую к электрической сети;
• Натягивать и перекручивать шнур, подвергать его нагрузкам;
• Использовать машину, если имеется хотя бы одна из перечисленных неисправностей: повреждённая штепсельная вилка, повреждённый провод или его защитная оболочка, нечёткая работа выключателя, искрение под щётками электродвигателя, появление дыма или запаха, характерного для горящей изоляции, появление нехарактерных для обычной работы уровня шума, стука или вибрации, поломках или повреждениях деталей корпуса или редуктора, разрушение сменного круга (диска).

Угловая шлифовальная машина была изобретена в 1954 году немецкой компанией Ackermann + Schmitt (FLEX-Elektrowerkzeuge GmbH) в Штайнхайме-на-Муре^[3].

Разговорное название этого инструмента — «болгарка» — возникло в СССР в 1970-х годах, когда здесь появились первые его образцы, выпущенные именно в Болгарии, на предприятии «Спарки Элтос» под торговой маркой «Eltos» в городе Ловеч^[4]. Сейчас слово «болгарка» можно встретить даже на ценниках в магазинах. Иначе как в странах бывшего Советского Союза, больше такое название инструмента нигде не употребляется^[5].

УШМ — это… Что такое УШМ?

Угловая шлифовальная машина — электромеханический инструмент, предназначеный для резки, шлифования и чистки деталей из камня и металлических сплавов. Применяется при проведении как строительных работ, так и работ по металлообработке. Другое название,

болгарка, родилось в 70-х годах, когда появились первые представители данного вида инструментов, выпущенные в Болгарии. Термин болгарка по традиции применяется также к шлифовальным машинам без угловой зубчатой передачи.

Устройство

Корпус по форме напоминает цилиндр, часто с боковой рукояткой вблизи места крепления насадок. Внутри УШМ содержит универсальный коллекторный двигатель (УКД) или тяговый преобразователь (у современных УШМ), пусковой выключатель, угловую зубчатую передачу и электродвигатель. Некоторые модели оснащены регулятором угловой скорости.

В качестве насадок используются специальные диски (круги) и щётки, закрепляемые резьбовым креплением на шпиндель УШМ. Обычно шпиндель имеет внешнюю резьбу М14. Щётки имеют внутреннюю резьбу и крепятся на шпиндель непосредственно. Круги имеют только сквозное отверстие и требуют фланца и прижимной гайки для крепления. Для надёжного крепления необходимо затянуть резьбовое крепление со значительным усилием. При этом необходимо заблокировать шпиндель от вращения. Для этого либо на шпинделе делаются две плоские выемки, на которые можно разместить гаечный ключ, либо в корпус УШМ добавляется специальный механизм блокировки. Обычно такой механизм представляет собой стержень, прижатый пружиной. При нажатии на кнопку на корпусе УШМ стержень выдвигается и входит в паз на шпинделе. В таком случае ключ не требуется, но такой механизм иногда заклинивает при работе в пыльных средах, в результате стержень не возвращается в исходное положение. Необходимо помнить, что при работе машины происходит самозатяжка гайки крепления. При дальнейшем откручивании гайки можно вывести из строя механизм блокировки шпинделя, поэтому необходимо между прижимной гайкой и металлическим фланцем отрезного круга использовать прокладку из плотной бумаги. Такие прокладочные кружки в советские времена шли в комплекте с машиной. Обращаем ваше внимание, что металлический фланец на круге необходимо устанавливать к прижимной гайке.

Принадлежности

Диски, используемые для работы угловой шлифовальной машиной

Существуют круги для обработки различных материалов, в том числе сталей, алюминиевых сплавов, камня, керамической плитки и др. Обычно состав круга позволяет применять его только для определённых материалов.

Щётки предназначены для чистки поверхностей от загрязнений, например, ржавчины и краски. Щетина щётки выполняется из стали или латуни. Латунные щётки мягче и быстрее истираются, но они не искрят и не оставляют царапин на стальных поверхностях.

Одним из применений УШМ является полировка различных поверхностей при помощи ворсовых дисков с полировальной пастой. Иногда, (как правило из соображений взрывобезопасности) используют УШМ с воздушным приводом, так как коллекторные двигатели при работе искрят. Полировочные работы обычно связаны с покраской и растворителями для красок, что создаёт предпосылки для объёмного взрыва.

Предостережения и техника безопасности

Травмы, нанесённые угловой шлифовальной машиной

Скорость вращения диска данной машины составляет 6000 — 15000 об/мин; при работе с такой машиной следует выполнять следующие правила:

• Всегда использовать защитный кожух. Каждая УШМ комплектуется защитным кожухом — специальным металлическим экраном в форме полукруга. Защитный кожух должен быть установлен так, чтобы при возможном разрушении диска кожух закрыл человека, держащего УШМ, от осколков.
• Использовать диски, соответствующие типу УШМ по посадочному диаметру, толщине и, самое главное, по максимальной частоте оборотов. Как правило, для дисков до 125 мм в диаметре это 10000-15000об/мин, для дисков 230 мм в диаметре 6000-8000об/мин. Использование дисков без маркировки запрещено. Превышение допустимых для диска оборотов ведёт к разрыву диска. Справедливости ради, с «болгарками» как правило используются лёгкие абразивные диски (в отличие от металлических для циркулярной пилы), которые даже при разрыве практически никогда не могут серьёзно покалечить или убить. Тем не менее, при работе углошлифовальной машиной необходимо соблюдать все меры предосторожности для сведения риска к минимуму.
• Иногда при работе (особенно при резке металла) диск резко заклинивает, и по инерции УШМ может довольно сильно отшвырнуть обрабатываемый предмет, или наоборот, попытаться выскочить из рук, с очевидными последствиями. Происходит это почти мгновенно, и надо всегда учитывать такую возможность — крепко держать машину, и заранее прикинуть возможное направление такого удара. Особенно это относится к маленьким УШМ в силу их небольшой массы и очень высоких оборотов.
• Если диск уронили или ударили, дальше использовать его недопустимо, поскольку это грозит разрывом диска.
• Ни в коем случае не применять с УШМ диски от циркулярной пилы — это смертельно опасно.
• Всегда работать в защитных очках во избежании попадания мелких частиц металла либо другого обрабатываемого материала в глаза.
• Всегда работать в респираторе во избежание оседания мелких частиц обрабатываемого материала в лёгких.
• Работать в перчатках и одежде, закрывающей всё тело во избежании ожогов. В месте реза температура может быть очень высокой, любая отлетевшая частица обрабатываемого материала может причинить ожог. Лучшим материалом для рабочей одежды является хлопок.
• Всегда держать машину при обработке под одинаковым углом. При высокой скорости вращения диск деформируется и теряет свою прочность. В случае небольшого отклонения вращающегося диска, диск может лопнуть, разлетевшиеся частицы при этом могут нанести травмы и прочие повреждения.
• Использовать защитные наушники, особенно при работе в закрытых помещениях.

См. также

Wikimedia Foundation. 2010.

Угловая шлифовальная машина Википедия

Одноручная угловая шлифмашина Одноручная аккумуляторная угловая шлифмашина Различные абразивные диски для угловой шлифмашины Бензомоторная ручная отрезная шлифмашина для работ со сталью, бетоном, чугунными трубами, асфальтом и другими схожими материалами

Угловая шлифовальная машина, или угловая шлифмашина, или углошлифмашина, или шлифмашина (разг. «болгарка, турбинка») — шлифовальная машина для резки, шлифования и зачистки изделий из камня, металла и других материалов, в которой оси двигателя и инструмента (шлифовального диска) расположены под углом 90° по отношению друг к другу (в отличие от прямошлифовальных машин, где рабочий инструмент находится на той же оси, что и двигатель). Применяется в строительстве, металлообработке и обработке древесины.

Устройство[ | ]

Корпус по форме напоминает цилиндр, часто с боковой рукояткой вблизи места крепления насадок. УШМ содержит универсальный коллекторный двигатель (УКД), пусковой выключатель, угловую зубчатую передачу и узел крепления диска. Некоторые модели оснащены регулятором скорости вращения диска.

Электропитание углошлифовальных машин возможно осуществлять от аккумуляторной батареи и электрической сети 220 Вольт. Работы таким оборудованием возможно проводить в не электрофицированных местах. Недостатки моделей — малая мощность и время работы, данные ограничения вызваны ёмкостью батареи и необходимостью производить зарядку.^[1]

Угловая шлифовальная машина бензомоторная (бензорез) – это очень мощный и эффективный инструмент, который внешне чем-то похож на большую болгарку. Отличие состоит в наличии мощного бензинового двигателя и алмазных или абразивных режущих кругов большого диаметра (30-40 см). За счет этого бензорез может с легкостью и на довольно большую глубину резать такие твердые материалы, как камень, бетон, керамику, металл, асфальт и т .д.^[2]

Принадлежности[ | ]

В качестве насадок используются специальные абразивные диски (круги) и щётки, закрепляемые резьбовым креплением на шпиндель УШМ. Обычно шпиндель имеет внешнюю резьбу М14. Щётки имеют внутреннюю резьбу и крепятся на шпиндель непосредственно. Круги имеют только сквозное отверстие и требуют фланца и прижимной гайки для крепления.

Диски, используемые для работы угловой шлифовальной машиной

Существуют круги для обработки различных материалов, в том числе сталей, алюминиевых сплавов, камня, керамической плитки и других. Обычно состав круга позволяет применять его только для определённых материалов, и, в зависимости от этого, маркируются различными цветами:

• оранжевый – для резки кирпича;
• синий – для бетона и мрамора;
• зелёный – используется для резки гранита;
• серый – режет черепицу и керамику;
• жёлтый – алебастр и кафель.

Наиболее часто применяются отрезные круги разной толщины и для разных материалов^[3].

Торцевые лепестковые круги предназначены для шлифования обрабатываемой поверхности.

Щётки предназначены для чистки поверхностей от загрязнений, например, ржавчины и краски. Щетина щётки выполняется из стали, латуни или нейлона. Латунные щётки мягче и быстрее истираются, но они не искрят и не оставляют царапин на стальных поверхностях. Нейлоновые щетки могут использоваться для обработки деревянных поверхностей.

Техника безопасности[

Угловая шлифовальная машина — Википедия. Что такое Угловая шлифовальная машина

Одноручная угловая шлифмашина Одноручная аккумуляторная угловая шлифмашина Различные абразивные диски для угловой шлифмашины Бензомоторная ручная отрезная шлифмашина для работ со сталью, бетоном, чугунными трубами, асфальтом и другими схожими материалами

Угловая шлифовальная машина, угловая шлифмашина, углошлифмашина, шлифмашина, разг. «обезьянка», «болгарка», «лагунда» — электроинструмент, одна из разновидностей шлифовальных машин, предназначенный для абразивной обработки: резки, шлифования и зачистки изделий из камня, металла и других материалов. Применяется в строительстве, металлообработке и обработке древесины.

Устройство

Корпус по форме напоминает цилиндр, часто с боковой рукояткой вблизи места крепления насадок. УШМ содержит универсальный коллекторный двигатель (УКД), пусковой выключатель, угловую зубчатую передачу и узел крепления диска. Некоторые модели оснащены регулятором скорости вращения диска.

Принадлежности

В качестве насадок используются специальные абразивные диски (круги) и щётки, закрепляемые резьбовым креплением на шпиндель УШМ. Обычно шпиндель имеет внешнюю резьбу М14. Щётки имеют внутреннюю резьбу и крепятся на шпиндель непосредственно. Круги имеют только сквозное отверстие и требуют фланца и прижимной гайки для крепления.

Диски, используемые для работы угловой шлифовальной машиной

Существуют круги для обработки различных материалов, в том числе сталей, алюминиевых сплавов, камня, керамической плитки и др. Обычно состав круга позволяет применять его только для определённых материалов.

Наиболее часто применяются отрезные круги разной толщины и для разных материалов^[1].

Торцевые лепестковые круги предназначены для шлифования обрабатываемой поверхности.

Щётки предназначены для чистки поверхностей от загрязнений, например, ржавчины и краски. Щетина щётки выполняется из стали, латуни или нейлона. Латунные щётки мягче и быстрее истираются, но они не искрят и не оставляют царапин на стальных поверхностях. Нейлоновые щетки могут использоваться для обработки деревянных поверхностей.

Техника безопасности

Как и при работе с любым другим электроинструментом, перед началом работы с угловой шлифовальной машиной следует ознакомиться с инструкцией. Пренебрежение нормами техники безопасности может привести к смерти или нанести существенный ущерб здоровью. Основными опасными факторами при работе с УШМ являются:

• Возможность поражения электрическим током;
• Возможность получения ранения вылетающими из-под круга болгарки частями обрабатываемого материала либо частями рабочего круга в случае его разрушения;
• Негативное воздействие на органы дыхания, зрение, кожу пыли, выделяющейся при работе УШМ.
• Закуска диска в заготовке, что может приводить к разрыванию диска на части или дёргания УШМ.

Необходимо соблюдать следующие правила техники безопасности (список может быть далеко не исчерпывающим):

• Главное в безопасном применении УШМ — предвидеть поведение частей разрезаемого изделия в момент их разделения;
• При работе с машиной необходимо принять устойчивую позу и использовать защитную маску, закрывающую лицо, а также одежду, обувь, перчатки и головной убор, исключающие травмы быстролетящими частицами диска и обрабатываемого материала с учётом рикошета от близких препятствий, захват инструментом одежды и волос;
• Шнур машины должен быть защищён от случайного повреждения, не допускается его соприкосновение с горячими поверхностями, нефтепродуктами, химически активными веществами.
• При замене диска УШМ следует отключать от сети;

Запрещается:

• Использовать УШМ без штатного защитного ограждения диска;
• Перегибать кабель питания ближе 5 см от корпуса УШМ и переносить инструмент за кабель;
• Обрабатывать материалы, содержащие асбест, цемент, мел и абразивы.
• Допускать детей к машине;
• Эксплуатировать УШМ в условиях воздействия капель, в помещениях с высокой влажностью, а также на открытом воздухе во время дождя или снегопада;
• Эксплуатировать УШМ в помещениях со взрывоопасной или химически активной средой, разрушающей металлы и изоляцию;
• Использовать сменные круги с истекшим сроком гарантийного хранения без их предварительного испытания на механическую прочность;
• Использовать пильные полотна от циркулярной пилы;
• Работать машиной с приставных лестниц;
• Работать с УШМ внутри котлов, резервуаров, источников питания;
• Оставлять без надзора машину, присоединённую к электрической сети;
• Натягивать и перекручивать шнур, подвергать его нагрузкам;
• Использовать машину, если имеется хотя бы одна из перечисленных неисправностей: повреждённая штепсельная вилка, повреждённый провод или его защитная оболочка, нечёткая работа выключателя, искрение под щётками электродвигателя, появление дыма или запаха, характерного для горящей изоляции, появление нехарактерных для обычной работы уровня шума, стука или вибрации, поломках или повреждениях деталей корпуса или редуктора, разрушение сменного круга (диска).

История

Угловая шлифовальная машина была изобретена в 1954 году немецкой компанией Ackermann + Schmitt (FLEX-Elektrowerkzeuge GmbH) в Штайнхайме-на-Муре^[3].

Разговорное название этого инструмента — «болгарка» — возникло в СССР в 1970-х годах, когда здесь появились первые его образцы, выпущенные именно в Болгарии, на предприятии «Спарки Элтос» под торговой маркой «Eltos» в городе Ловеч^[2]. Сейчас слово «болгарка» можно встретить даже на ценниках в магазинах. Кроме постсоветских стран больше такое название инструмента нигде не употребляется.^[3]

Примечания

Как правильно называется болгарка и почему ее так называют

О том, как правильно называется болгарка, знают не все, даже при том, что этот электроинструмент входит в основной набор каждого хозяина и не заменим при выполнении работ, связанных с резкой металла, зачисткой и шлифовкой. И, рано или поздно, возникает закономерный вопрос, почему ее так называют и как правильно.

Правильное называние болгарки

Правильное наименование болгарки — углошлифовальная машина, о чем производитель инструмента отмечает на упаковке. Сначала ее использовали для шлифовки внутренних углов при сварке металлических конструкций.

Почему болгарка называется болгаркой

Многие названия предметов в русском языке связаны со страной происхождения, это касается танца польки, финки — финского ножа и других вещей.
Интересно, что кроме России и стран бывшего СССР никто не использует такое наименование.

История не научного, а простонародного названия углошлифовальной машинки начинается еще в 1970-х годах в Советском Союзе, когда ее впервые завезли из Болгарии, где и занимались ее производством.

Длинное наименование инструмента тяжело было использовать в разговорной речи и его решили сократить, а так как на упаковке было указано, что страной-изготовителем является Болгария, то со временем к инструменту привязалось название — болгарка.
Посодействовал появлению такого названия и то, что на стройки советского союза приезжали болгары и привозили с собой этот инструмент.

Как жители Болгарии относятся к данному названию инструмента

Болгары довольно любопытно реагируют на название. Они приходят в замешательство, когда читают инструкцию по использованию машинки, а в ней указано, что болгаркой нельзя пользоваться, находясь под воздействием алкоголя или во время болезни.
Для них слово ассоциируется с женщиной, уроженкой Болгарии, а не с инструментом для шлифования.

Почему инструмент называют угловой шлифовальной машиной

Если изучить историю появления устройства на территории Советского Союза, то становится понятно, почему его называют болгаркой. Но часто возникает вопрос о том, почему производитель назвал его углошлифовальной машиной, если его в основном используют для резки металла.

Сейчас работа болгаркой не представляется без возможности отрезать куски металла. Но, когда она только появилось, таких функций не было т.к. отрезные абразивные диски еще не были так распространены, а назначением инструмента была шлифовка, потому она называется шлифовальной машиной.

Угловой же ее назвали потому, что насадки устанавливают на вал, расположенный под прямым углом по отношению к корпусу.

Другие, менее известные названия болгарки

УШМ чаще называют болгаркой, но есть и другие названия этого прибора:

• Очень редко, но устройство в народе называют «обезьянкой». Название появилось потому, что многие рабочие рассказывали друг другу шутку, что, если долгое время работать этим инструментом, то руки станут длиннее и похожими на обезьяньи.
• Первые модели УШМ, появившиеся в Советском Союзе, именовались «Фортуна». Эта модель сразу стала известной, так как была очень удобна в использовании и многофункциональна. Любой мигрант, у которого была шлифмашина, называл ее только фортуной и никак по-другому.
• Еще одно название, которое сотрудники цехов на территории СССР дали инструменту — «турбинка». Появилось оно благодаря тому, что при работе машинка издавала звук, который напоминал звук турбины самолета. Если идти рядом с заводом, когда используют шлифмашину, то невольно возникает ассоциация, что у них самолет готовиться взлететь. Некоторые до сих пор продолжают использовать это название.
• «Флекси» — еще одно наименование, у нас оно не так популярно, но европейцы знают, что это за приспособление. Своим появлением оно обязано тому, что первыми машинами для шлифования, которые начали выпускать в Германии, была модель «MS-6-flexen». Но это название уменьшили, и говорили просто «флекси». Когда через 20 лет появились угловые шлифовальные машины, этот термин перенесли и на них. Прежние модели перестали производить, но их наименование осталось.

Она имеет такое количество прозвищ, которого нет ни у одного другого инструмента.

Что изменилось со временем.

Современные варианты инструмента значительно отличаются от его предков. Происходит постоянное улучшение и доработка инструмента, направленная на облегчение работы с ним, расширение его возможностей и повышение безопасности.

Ленточная шлифовальная насадка Насадка на болгарку с наждачной лентой Насадка на болгарку с цепной пилой

Сейчас УШМ – это разновидность шлифовальной машинки, которую используют, если нужно произвести абразивную обработку. Со временем в продажи появилось огромное количество насадок, с помощью которых выполняют шлифовку и полировку, режут, зачищают металл, дерево, камень и другие материалы. Обычную болгарку стало возможно превратить во фрезер, цепную пилу, полировальную машину и многое другое.

Корпус устройства имеет удобную цилиндрическую форму и выполняется, в основном, из прочного пластика. К нему часто добавляют боковую рукоятку для удобства использования. Прибор состоит из:

• универсального коллекторного двигателя;
• зубчатой угловой передачи;
• пускового выключателя;
• узла для закрепления диска.

Некоторые модели оснащены регуляторами скорости вращения диска. В качестве насадок пользуются специальными абразивными дисками и щетками. Для обработки керамики, стали, алюминия и камня применяют отрезные круги разной толщины. Также существуют лепестковые торцевые круги для шлифования, щетки из латуни, стали или нейлона, которыми зачищают поверхность, удаляя загрязнения.

Учитывая эти особенности, можно понять, почему в строительных работах без этого инструмента не обойтись.

устройство, характеристики и принцип работы

Угловая шлифмашина или, как ее еще называют, болгарка — это универсальный и удобный в использовании инструмент, который используется как профессионалами, так и обычными домовладельцами.

Универсальность этого инструмента позволяет использовать его для работы с различными материалами:

• Цветными и черными металлами.
• Искусственным и природным камнем.
• Силикатным и керамическим кирпичом.
• Бетоном.
• Керамической плиткой.
• Древесиной.

Угловая шлифовальная машинка может применяться как для разрезания таких материалов, так и их шлифовки или обработки. Необходимо лишь правильно выбирать используемые круги, которые предназначаются для работы с камнем, бетоном или деревом. Большинство домовладельцев использует болгарки для шлифовки и резки пиломатериалов. В этом случае необходимо использовать специальные насадки для дерева, при этом болгарки должны поддерживать работу на минимальных оборотах.

Устройство углошлифовальной машины

Большинство моделей такого электроинструмента состоит из следующих элементов:

• Корпуса, который изготавливается из металла, армированных полимеров или пластмассы.
• Электрического двигателя, получающего энергию от встроенных или внешних аккумуляторов и от бытовой сети.
• Одноступенчатого углового редуктора, который изготавливается из алюминиевых или магниевых сплавов. Наличие такого редуктора позволяет болгарке работать на различных оборотах, соответственно обеспечивается возможность применения инструмента для работы с деревом, обработки и разрезания керамической плитки, бетона и металла.
• Шпинделя, состоящего из метрической резьбы, вала и гаек крепления для отрезного диска.
• Съёмной рукоятки, которая может монтироваться в различном положении, что позволяет с удобством пользоваться таким инструментом.
• Защитного кожуха, позволяющего защитить работающего с болгаркой человека от снопа искр и стружки, появляющейся во время работы инструмента.

Принцип работы таких углошлифовальных машин чрезвычайно прост. Электрический двигатель через соответствующий редуктор приводит в движение шпиндель. На шпиндель насажен отрезной диск или любая другая оснастка, что и позволяет выполнять обработку или же разрезание различных материалов.

Приобретая модели болгарок для домашнего использования необходимо обратить внимание на наличие у инструмента возможности изменения скорости оборотов шпинделя, что позволяет использовать такой инструмент для работы с различными материалами. А вот при выборе профессиональных моделей углошлифовальных машин нужно обратить внимание на наличие расщепляющей муфты, которая устанавливается между редуктором и двигателем. Такая муфта позволяет исключить вероятность появления обратного удара, который может отмечаться при заклинивании диска на высоких оборотах шпинделя.

Характеристики угловых шлифмашин

При выборе электроинструмента необходимо обращать внимание на такие характеристики, как диаметр оснастки, мощность, диапазон оборотов, а также возможность их регулировки.

Скорость вращения

Важнейшим параметром инструмента является скорость вращения яруга, зависящая непосредственно от диаметра используемых насадок. Для бытового использования рекомендуется выбирать модели болгарок, у которых линейная скорость вращения круга составляет 80 метров в секунду. При большей скорости использовать обычные бытовые насадки на болгарку не представляется возможным, так как круг будет просто разрушаться по причине повышенной нагрузки. А вот при меньшей частоте вращения отмечается быстрый износ дисков, а работать с таким инструментом зачастую бывает невозможно.

Показатели мощности

В продаже можно найти болгарки, мощность которых колеблется в диапазоне 650−2700 Вт. Показатели мощности будут зависеть не только от предназначения конкретного инструмента, но и от диаметра используемых дисков. Например, модели, которые предназначаются для дисков большего диаметра, имеют мощный привод, развивающий 2 тыс. Вт и более. Подобное оборудование относится к категории профессиональных, оснащается надежными мощными приводами и имеет соответствующую стоимость.

А вот бытовые модели шлифмашин, диаметр диска у которых обычно составляет 125−150 миллиметров, имеют мощность не меньше 750 Вт. Для использования в бытовых целях можем порекомендовать выбирать такие углошлифовальные машинки с мощностью 750−1500 Вт и при этом помните, что, чем больше круг и диск вы планируете использовать для работы, тем выше должна быть мощность такого инструмента.

Диаметр оснастки

Ещё перед покупкой вам необходимо определиться с диаметром оснастки, которая будет использоваться с выбранной вами болгаркой. Такой диаметр показывает максимальный размер круга для использования с конкретной моделью болгарки.

В том случае, если вы выбираете такой инструмент исключительно для работы с пиломатериалом, то будет достаточно диаметра оснастки в 125 или 150 миллиметров. А вот если вы планируете использовать углошлифовальную машину для разрезания бордюрных камней и других материалов, имеющих большую глубину, то следует выбирать такой инструмент, у которого максимальный диаметр оснастки составляет 200 миллиметров и более. Отметим, что модели с диаметром оснастки более 200 миллиметров относятся к профессиональным и имеют соответствующую стоимость.

Если вам необходимо подобрать такой инструмент для использования в бытовых целях, то следует определиться с режимом эксплуатации, а также с работами, для которых вы и приобретаете угловую шлифмашину. Бытовые модели болгарок отличаются простотой конструкции, мощностью на уровне в 1000—1500 Вт и размером оснастки, который обычно не превышает 150−175 миллиметров. Исходя из этих двух характеристики и следует выбирать углошлифовальные машинки для дома.

Профессиональные модели болгарок имеют размер оснастки 200 миллиметров и более, их показатели мощности превышают 2 тыс. Вт. Инструмент оснащен защитой от пыли, вибрации и способен эксплуатироваться в максимально жестком режиме. Такая техника долговечна, но при этом она имеет высокую стоимость, что объясняется сложностью конструкции и использованием высокотехнологичной начинки.

Дополнительные функции угловой шлифмашины

Широкое распространение и функциональность такого инструмента во многом обеспечивается за счет наличия различных дополнительных систем, функций и возможности такого оборудования.

Ограничение пускового тока

Беспроблемность эксплуатации и долговечность болгарки будет во многом зависеть от качества тока в электросети. При включении двигателя может отмечаться скачкообразное увеличение нагрузки, что приводит к быстрому выходу из строя электрооборудования в углошлифовальной машине. Для предупреждения подобного такое оборудование оснащается системой ограничения пускового тока, что позволяет обеспечить долговечность и беспроблемность эксплуатации профессиональных и бытовых болгарок.

Поддержание постоянных оборотов диска

В момент соприкосновения рабочего диска и обрабатываемой поверхности может снижаться частота вращения инструмента, одновременно возникшее трение увеличивает нагрузку на двигатель. Используемая система поддержания постоянного числа оборотов способна компенсировать такое сопротивление, обеспечивая постоянную скорость резания. Подобными системами оснащаются профессиональные модели болгарок, что позволяет такому инструменту отличаться долговечностью, а угловая шлифмашина гарантирует качество проводимых работ.

Блокировка повторного включения

Наличие подобной системы исключает вероятность повторного запуска двигателя болгарки, что обеспечивает безопасность использования такого электроинструмента. Система блокировки повторного включения является обязательной функцией для профессиональных и бытовых моделей.

Защита от перегрузки электродвигателя

При эксплуатации болгарки на ее двигатель может приходиться повышенная нагрузка, что отрицательно сказывается на долговечности привода. Такая система защиты двигателя от перенапряжения позволяет исключить длительную нагрузку на инструмент, а вы будете полностью уверены в долговечности используемого оборудования.

Система защиты от пыли

На сегодняшний день углошлифовальные машины могут иметь следующие технологические и конструктивные решения по защите от пыли:

• Использование подшипников закрытого типа.
• Наличие мелкой сетки на вентиляционных отверстиях.
• Использование шнуровых бандажей у ротора и бронирование обмоток стартера.
• Заливка обмотки стартера эпоксидной смолой.

Наличие подобной системы защиты от пыли позволяет продлить срок службы инструмента, при этом не требуется регулярно вскрывать болгарку, очищая ее от пыли.

Машинка углошлифовальная — это популярный сегодня электроинструмент, который с одинаковым успехом используется обычными домовладельцами, профессиональными отделочниками и строителями.

Угловая шлифовальная машина (УШМ): устройство, характеристики

Угловая шлифовальная машина (УШМ) является универсальным и очень удобным инструментом, поэтому этому ее можно встретить не только на производстве, в строительной фирме или у бригады рабочих, но и у многих дома. В нашей стране этот инструмент называют «болгарка», потому что во времена СССР на отечественном рынке присутствовали только шлифовальные машинки болгарского производства. Сегодня в строительных магазинах представлен большой ассортимент этого оборудования, различных конфигураций и мощностей. При покупке рекомендуется определиться с целью использования, ведь кроме шлифования болгарка позволяет распиливать металлы и камни. Простота использования позволяет любому человеку работать с этим электроинструментом.

Угловая шлифовальная машина

Устройство

Углошлифовальная машинка – это простой по современным меркам инструмент. Ее основные части:

• корпус;
• электропривод;
• редуктор;
• шпиндель;
• защитный кожух;
• рукоятка.

Корпус выполнен из прочных материалов, чтобы защитить угловую шлифмашину от нагрузок и случайных ударов из внешней среды. В корпусе размещаются кнопки и регуляторы.

Питание привода осуществляется от сети 220 В, реже от аккумуляторов. Быстрое вращение создает нагрев, поэтому рядом размещается вентилятор.

Редуктор имеет всего одну ступень. Размещается в отдельной огороженной секции, заполненной смазкой.

На шпинделе имеется резьба, благодаря которой пильный диск или шлифовальный круг крепится с помощью шайбы и гайки.

Устройство шлифовальной машины

Защитный кожух предотвращает отлет искр и частичек обрабатываемого материала в сторону рабочего.

Ручка изготавливается съемной. По корпусу имеются отверстия с резьбой, в которые эту ручку можно вкрутить и тем самым сделать удобный для работника вариант удерживания болгарки.

Технические характеристики

Как и любой электроинструмент, машина углошлифовальная имеет несколько характеристик, на которые стоит обратить внимание при покупке:

• максимальный диаметр;
• мощность;
• скорость вращения шпинделя.

В дальнейшем это скажется на работоспособности.

От диаметра будет зависеть мощность и скорость вращения, поэтому это главная характеристика УШМ. В простых агрегатах используются диски до 150 мм и этого хватает для большинства операций в быту. Диаметр от 180 мм и больше уже используется в профессиональных машинках и позволяет распиливать бетон, кирпич и другие толстые твердые изделия. Для резки тонких материалов, например керамической плитки или жести, следует использовать круги меньших диаметров, так как они меньше подвержены вибрациям и уменьшают вес агрегата.

Угловая шлифмашина Hitachi HTC-G12SR4-NU

Мощности угловых шлифовальных машин имеют широкий диапазон (0,6-2,7 кВт) и зависят от используемых при работе дисков. Шлифовальные машины до 1,5 кВт применяются с кругами до 125 мм и не являются профессиональным оборудованием. Они быстро нагреваются и не имеют большого количества дополнительных функций. Обладающие большей мощностью болгарки способны долгое время работать под нагрузкой и используются для резки бетона и камня. Шлифовать поверхность или разрезать лист металла можно маломощными агрегатами.

Скорость вращения шпинделя измеряется в оборотах в минуту. Диапазон 2800-11000 об/мин и чем большего диаметра применяется диск, тем меньше должна быть скорость.

Для каждого диаметра существует ограничение по скорости, нарушение которого может привести к повреждениям инструмента и травмам. Сейчас во многих угловых шлифовальных машинах установлен регулятор скорости в виде рычага, который позволяет менять число оборотов во время работы.

Критерии выбора. Профессиональные и любительские шлифовальные машины

Угловая шлифовальная машина может использоваться для профессионального ежедневного применения или годами лежать на полке в гараже, изредка задействованная хозяином.

Первый вариант естественно стоит дороже из-за дополнительного функционала. Так в профессиональном оборудовании устанавливается дополнительная защита от пыли, детали и узлы выполнены из более прочных материалов, предполагается использование технологий для снижения шума от работы и удобное регулирование скорости оборотов шпинделя. Профессиональная угловая шлифовальная машина способна долгое время сохранять работоспособность и обеспечивает непрерывность рабочего процесса.

Более простые УШМ дешевле и рассчитаны на нечастое использование. Работая с таким инструментом рекомендуется делать перерывы каждые 10-15 минут, чтобы дать время остыть нагревшимся деталям. Также следует обращать внимание на цену. Самые дешевые варианты стоит сразу отбросить, потому что в них производители экономят практически на всем, и такая шлифовальная машина прослужит недолго.

При выборе угловой шлифмашины следует определиться с целями ее использования и уже потом выбирать модель, ориентируясь на диаметр диска, число оборотов шпинделя в минуту и мощность.

Круги и насадки

Для выполнения определенных задач создан конкретный круг или насадка.

По своему назначению и исполнению существуют следующие насадки:

1. Диски отрезные.
2. Лепестковые круги.
3. Щетки металлические.
4. Круги алмазные.

Шлифовальные алмазные диски

Существуют пильные диски для работы по металлу, бетону и камню, которые разрезают материал. Шлифовальные круги выпускаются для различных поверхностей и способны обрабатывать до определенной шероховатости. Всевозможные щетки из металла, пластика и даже войлока служат для устранения краски, пыли и грязи. Все эти инструменты устанавливаются на шпинделе болгарки и зажимаются гайкой.

По виду режущей кромки диски бывают:

• сегментные;
• сплошные;
• турбо.

Алмазные и лепестковые круги бывают тарельчатого и чашечного типа. Щетки для зачистки краски изготавливают из стальной или латунной проволоки.

Каждый отрезной круг имеет в названии код, который информирует о том, из чего он состоит.

Буква в начале означает материал из которого он изготовлен:

• А – корунд;
• AS – электрокорунд;
• С – карбид кремния.

Далее следует цифра, которая сообщает фракцию зерна и назначение круга. Для более твердых материалов эта цифра будет больше.

Лепестковый торцевой круг

В конце кода указывается буква, означающая твердость связки. Чем ближе буква к концу алфавита, тем больше будет твердость связки.

Обязательно следует использовать определенный диск для конкретного материала, иначе он быстро сточится или сгорит

Дополнительные функции

1. Плавный ход

При включении шлифовальной машины требуемая скорость вращения достигается постепенно, без ударных нагрузок. Такая функция продлевает жизнь инструмента.

2. Защита от заклинивания

Чтобы не возникло короткого замыкания и сгорания обмотки, когда шпиндель перестает вращаться по какой-либо причине, используют такую защиту. Она отключает питание угловой шлифмашины и тем самым предотвращает ее порчу.

3. Блокировка непреднамеренного включения

Чтобы запустить агрегат, необходимо переключить специальный рычаг. Без этого кнопка пуска не будет включена.

4. Регулятор скорости вращения

Выполняется в виде рычага или колеса. Позволяет регулировать обороты и удерживать их в конкретном диапазоне. Это предотвращает порчу диска и обрабатываемой поверхности.

5. Автобалансировка насадки

Предотвращает вибрации и биения вращающейся насадки.

6. Быстросъемный зажим

Позволяет быстро менять инструмент. Будет актуальным для профессионалов, которые по нескольку раз во время работы меняют диски и насадки.

7. Кейс

Кейс для угловой шлифмашины

Выполняется в виде крепкого чемоданчика, в котором можно хранить как сам инструмент, так насадки, круги и прочее. Все раскладывается в специальные отсеки и хорошо фиксируется. Благодаря этому ничто внутри не гремит и не перемещается из угла в угол.

Выбор угловой шлифовальной машины

Выбирая УШМ стоит определиться с какой целью, где и как часто она будет использоваться, а также какие материалы будет обрабатывать. Кроме того сразу стоит выбрать дополнительные насадки и диски, если требуется.

В квартире этот инструмент не будет использоваться часто. В основном болгарка поможет обрезать керамическую плитку, проволоку или гвоздь, ободрать краску с батареи или старого гарнитура. Для домашнего использования рекомендуется приобретать маломощную угловую шлифовальную машину с диском диаметром до 125 мм и несколько насадок для определенных операций.

Дачный вариант болгарки может быть таким же по мощности и работоспособности, как и вариант для дома. Все зависит от трудолюбия хозяина дачного участка. Если ему будет интересно самому резать камень или металлопрокат, то лучше обзавестись более мощным вариантом угловой шлифовальной машины (1кВт и более).

Профессиональное использование подразумевает, что шлифовальные машины покупаются для выполнения определенной работы. Как говорилось ранее, мощные болгарки с дисками большого диаметра отлично режут на большую глубину, но шлифовать на ней будет сложно. Поэтому профессионалы часто имеют несколько инструментов.

Отдельно стоит рассказать о угловых шлифовальных машинах, работающих от аккумулятора, которые относительно недавно появились в магазинах. В конструкции используется батарея повышенной емкости, но она прибавляет вес болгарке. Ограничен диаметр используемых дисков и скорость вращения. Необходимо регулярно заряжать батареи и стоимость такой шлифовальной машины гораздо выше, чем у обычных.

Аккумуляторная болгарка

Использование такого агрегата целесообразно в том случае, если рядом с объектом обработки нет электросетей или приходится тянуть провода.

Техника безопасности

Работая с угловой шлифовальной машиной следует соблюдать технику безопасности. Обязательно нужно надевать защитные очки, это предотвратит попадание в глаза частичек обрабатываемого материала и искр. Перчатки работника не должны иметь торчащих ниток, которые могут быть намотаны на вращающиеся детали. Наушники ограничат уровень шума при работе, это будет актуально для тех, кто подолгу работает с болгаркой.

Применение угловой шлифмашины

Следует исключить появление людей в месте, куда может отлететь диск, если он был плохо закреплен. Несоблюдение этих простых правил может привести к травме, поражению кожного покрова, органов и более тяжелым последствиям.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
