Устройство бетономешалки бытовой: Про устройство бытовой бетономешалки и о том как она работает

alexxlab 0 Комментариев

Содержание

Как выполняется ремонт бетономешалки своими руками

Бетономешалка

Бетономешалка – это устройство, при помощи которого получают бетонный раствор. Загружают в барабан сухие ингредиенты в определённых пропорциях с водой, и электродвигатель производит перемешивание до однородной массы.

Попробуем самостоятельно разобраться в причинах частой поломки а, также узнаем, как отремонтировать бетономешалку. В свою очередь, непосредственно ознакомимся с видео в этой статье про ремонт бетоносмесителей.

Содержание статьи

  • Особенности бетономешалки гравитационного действия
  • Причины поломки бетономешалки
    • Замена привода
    • Как поменять подшипник
    • Ремонт кнопки
  • Профилактика
  • В заключении

Особенности бетономешалки гравитационного действия

Сейчас на рынке встречается множество разновидностей бетономешалок. На выбор оборудования влияют определённые данные. Они классифицируются по признакам назначения агрегата, объёма ёмкости, типа мотора и удобства использования.

Бетоносмесители гравитационного смешивания

В бытовых условиях, чаще всего используют бетономешалки гравитационного типа и называют «груша». Это оборудование состоит из основных частей: барабан, фиксатор, механизм поворота, каркас, траверса, электрическая и ходовая части.

Чертеж бетономешалки

В барабан загружают ингредиенты смеси, и он начинает вращаться. Компоненты раствора под воздействием силы тяжести начинают перемешиваться. Чтобы обеспечить качественное размешивание работают лопасти как миксер.

Работа с бетономешалкой

Такая бетономешалка отлично размешивает и позволяет готовить лёгкие и тяжёлые растворы. Подобное оборудование хорошо подходит для дачи.

Причины поломки бетономешалки

Ремонт и обслуживание бетономешалок

Чаще всего, во время строительства, когда ломается бетоносмеситель, то замену и ремонт изношенных частей машины осуществляет сам владелец оборудования. Ремонт бетономешалок своими руками, достаточно сложен, но уйти от этого никак не получится.

Причины, по которым может сломаться строительная спецтехника:

  • Загрузка бетономешалки больше необходимой нормы;
  • Отсутствие смазки на деталях зубчатого венца;
  • Неправильное хранение;
  • Невыполнение очищение барабана сразу после эксплуатации.

Мотор бетономешалки

Часто изнашиваются детали бетономешалки:

  1. Шестерни и приводные ремни;
  2. Кнопка включения;
  3. Ось барабана.

Шестерня к бетономешалке

Повреждённую деталь можно определить на глаз. Не составит особого труда снять изношенную спецдеталь и заменить её аналогом.

Внимание! При ремонте бетономешалки необходимо полностью отключить оборудование от сети питания.

Замена привода

Ремень

Если барабан не работает (нет вращения), а мотор работает, то причина может оказаться в ремне. Особых усилий для замены ремня не требуется. Для оценки ситуации нужно снять защитную крышку. И обязательно отсоединить контакты.

Бывает так, что ремешок попросту соскальзывает, тогда его нужно просто одеть на место. Если он не пригоден к эксплуатации, то меняют на новый приводной ремень. Ремонт привода бетономешалки не составит труда.

В видео-ролике рассказывается о натяжке и замене ремня бетономешалки:

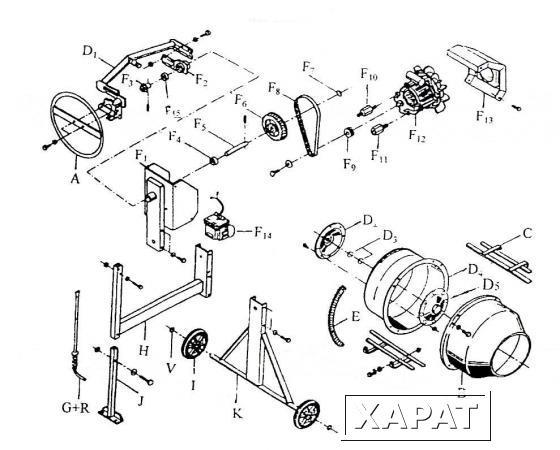

Основные элементы бетономешалки

Находим два болта, они держат мотор. Их необходимо слегка ослабить. Для того чтобы снять непригодный к эксплуатации ремень нужно немного поднять мотор. Но чтобы поставить уже новый ремешок желательно, делать это вдвоём.

Следует начинать с небольшого шкива, он находится на моторе. Нацепите на него ремень и натяните на верхний шкив. Одному человеку нужно оттягивать движок, а другому – затягивать болты. Действия требуется производить одновременно.

Ремень J610 5Р на бетономешалку СБР-132,150,170.Ремень на бетономешалку

Как поменять подшипник

Подшипники для бетономешалки

  • Если заметили, что бетономешалка крутит вроде быстро, но в ней нет такой прыти. Запускается не сразу, а когда заедает, мотор гудит, а не жужжит. Ощущение, что необходимо покупать уже новую спецтехнику. Но не все так трагично. Проблема, скорее всего, в паре подшипников, которые находятся на валу.
  • Если сломалась бетономешалка — замена подшипников производится самостоятельно, а при правильной технологии будет потрачено нескольких часов. В отличие от описанных работ — эта более кропотливая и потребуется больше сноровки и времени.
  • Первым делом нужно снять короб с мотора. Затем снимается груша бетономесилки и необходимо убрать ведущую шестерню. Зажать стопорное кольцо со стороны шестерёнки и снимаем его. Если нет подходящего съёмника, вал выбиваем. Далее аккуратно, подставив на вал деревяшку, выколачиваем и снимаем два подшипника.

Из этого видео Вы узнаете о замене подшипников:

И забиваем аккуратно подобранной трубкой под диаметр вала на место новые подшипники. После этого все нужно собрать обратно и не забывать про запчасти на бетономешалки.

Ремонт кнопки

Конструктивные особенности агрегата

Ремонт кнопки

Если нажимаем зелёную кнопку – барабан заработал, а отпускаем и он останавливается. Это поломка кнопки выключения, частая и самая простая. В самом деле, это — не кнопка, а магнитный пускатель. Делается для нашей безопасности.

При отключении оборудования кнопка пускателя размыкается и уже когда неожиданно включат, то она уже так внезапно не заработает и никого не сможет покалечить, если вдруг кому-то вздумается засунуть палец. Если всё-таки дело не в этом, то тогда необходимо снять кожух. Затем аккуратно нужно освободить крышку, и отсоединить 5 проводов, которые идут к пускателю изнутри.

Кнопка

Дальше требуется открутить кнопку и разобрать. Осмотрите деталь, возможно, нужно только зачистить контакты. Разберите и почистите её внутри. Скорее всего, там заметите чёрный нагар, из-за которого, вероятней всего, и не работала мешалка так, как надо. Как только все почистили, собираем все в обратном порядке.

Внимание! При максимальном повышении температуры двигателя, аварийный термостат автоматически отрубает питание от мотора.

В этом видео рассказывается о ремонте кнопки:

Профилактика

Бетономешалка своими руками

Стоит соблюдать несколько требований, для того, чтобы бетономешалка не вышла внезапно из строя:

  • Нельзя превышать нагрузку и электрическое напряжение вышеуказанного допуска производителем. А ёмкость барабана наполнять раствором только на 80% от заявленной нормы.
  • Не рекомендуется попадание на блок управления влаги.
  • Следует регулярно осуществлять осмотр рабочих узлов. А также после использования очищать их от грязи, пыли и остатков бетона. Нужно вал и шестерни регулярно смазывать.

Все эти профилактические рекомендации помогут сохранить бетономешалку долго в рабочем состоянии.

В заключении

Для частного строительства наиболее подходящей является бетономешалка

Бетономешалка, изготовленная своими руками

Своевременный ремонт бетономешалки поможет произвести вам пошаговая инструкция. А это означает, что это существенно поможет продлить срок эксплуатации строительной спецтехники для приготовления бетона и растворов.

Просмотрев видео, а также ознакомившись с фото, вы сможете справиться без проблем с этим агрегатом, если даже не обладаете определёнными знаниями.

Основные критерии выбора бетономешалки для строительных работ

Грандиозная стройка или небольшой семейный проект, ремонтные работы в квартире или доме? А может, вы решили уложить садовую дорожку или залить фундамент под беседку, – в любом случае, вам понадобится бетономешалка.
Если вы собираетесь заняться стройкой своими руками, по старинке это делают по простейшим алгоритмам: вода, песок, цемент, лопата. Но это трудозатратно, а главное – неэффективно. Если предстоит масштабная переделка – ни сильная спина, ни крепкие руки не помогут справиться с поставленными задачами и достичь целей в кратчайшие сроки. Решить задачу поможет бетономешалка — работящий, универсальный механизм.

Бетономешалка — прочный, в современном дизайне – компактный агрегат. Несмотря на нагрузки, ее отличает долговечность. При выборе оборудования руководствуйтесь основными техническими характеристиками – объем барабана, мощность, крутящий момент. Также важно сравнить цены на разные модели, выбрать проверенного производителя и не забыть проверить отзывы.

Обзор бетономешалок — определяем основные критерии выбора

За многие десятилетия удобное устройство бетоносмесителя никак не изменилось – это по-прежнему надежный движок и две компактные шестерни. Все рабочие моменты «завязаны» на этих ключевых элементах. Но, учитывая сложный процесс эксплуатации, лучше учитывать все конструктивные особенности строительного агрегата. При этом не забывайте про такие серьезные моменты, как предполагаемая площадь застройки, объемы работ, наличие профессиональных рук рядом – ведь от этого зависит оптимальный выбор надежного помощника по строительству и ремонту.

Наиболее важные критерии, которыми руководствуются эксперты при выборе бетономешалок:

  1. Объем бака для замешивания раствора – это первостепенный фактор. Стандарты для классических бетоносмесителей, которые чаще всего можно встретить в продаже — от 100 до 300 литров. Механизм на 100-150 литров позволит в кратчайшие сроки завершить строительство негабаритных объектов (гараж, сарай, баня, пристройка, фундамент). Агрегат с объемом бака более 150 литров запросто позволит справиться с возведением одноэтажки. Если предстоит полноценная застройка: дом, флигель, гараж, — однозначно нужна бетономешалка с объемом груши не менее 200 литров. Профи предпочтут более объемные смесители – более 300 литров (для 3-х этажных домов и небольших коттеджей) и до 1000 л.
  2. Мощность агрегата напрямую влияет на отдачу. Минимум — 500 Вт. Оптимальный вариант 750-1000 Вт: универсальные, габаритные бетоносмесители, рассчитаны на нагрузку до 200 л, способны работать 12-16 часов. Для масштабных работ специалисты, скорее всего, предложат оборудование мощностью свыше 1000 Вт и объемом от 300 л.
  3. Количество оборотов в минуту (от 26 до 35 об/мин) – от этого будет зависеть продолжительность работ и эффективность замешивания.
  4. Не менее важная деталь – тип рабочего устройства: они бывают механические, электрические, бензиновые, дизельные. Это влияет на производительность, зависимость от электросети, трудозатраты и скорость работы.
  5. Механизм передачи крутящего момента: чаще всего используется венцевой. Также в продаже есть редукторные бетономешалки — более удобные, но дорогостоящие.
  6. Способ выгрузки раствора: самоопрокидывающиеся и механические (неопрокидывающиеся), где раствор сам вытекает по специальному желобу.
  7. Также учитывают вес смесителя и диаметр загрузочного бака.

Помимо технических параметров, при покупке этого не дешевого оборудования ориентируются на ценовую категорию и производителя.

Определяем объем груши исходя из объемов стройки

Бытовые бетономешалки — не массивные, их можно перемещать вручную (вдвоем), крупногабаритные же – высокопроизводительные, для большой стройки и мощной отдачи.

На 65-100 л: стандарт для маленькой стройки, ее можно транспортировать в прицепе легковушки. Достоинство – мобильность, недостаток – низкая производительность. Подходит для строительства фундамента малой постройки, беседки, основы под ограждение территории. Специалисты называют такие механизмы «сезонными».

«Бетонки» объемом 120-180 л – подойдут для самостоятельных работ. Если предполагается без помощников осилить небольшую стройку, такая бетономешалка однозначно станет решением вопроса. Результат ее работы – 80-100 л готового раствора за один подход.

Когда работает бригада и предстоит выгнать серьезный объект за короткие сроки, потребуется мощное, производительное оборудование – со смесителем на 200 л и более.

Бетономешалка объемом более 300 л – профессиональный агрегат, рассчитанный на бригаду и ежедневную работу не менее 12 часов. Подходит для масштабного строительства.

Читайте также, как приготовить бетон.

Мощность должна соответствовать объему груши

Этот показатель дает полноценное понимание того, насколько эффективен будет процесс.

Естественно, малый объем бака подразумевает небольшую мощность – значение прямо пропорционально объему загрузки и непрерывности процессов:

  1. Мощность до 500 Вт предполагает объем груши до 70 л (выход раствора около 35 л).
  2. Мощность механизма 750 Вт – в среднем имеют 140-180 л объема бака (70-100 л раствора).
  3. Бетономешалка с мощностью более 1кВт – отличается объемом барабана 200-250 л, рассчитана на масштабные стройки, каждый замес позволяет получить более 100 л строительной смеси.
  4. Профессиональные трехфазные бетоносмесители зачастую выпускают с барабаном 1000-1200 л – это до 800-1100 л раствора.

Мощный агрегат может иметь небольшой объем бака, но при этом обладать преимуществами в скорости получения раствора и эффективности размешивания.

Материал шестерни и венца

Трансмиссия бетономешалки определяет ход рабочего механизма.

Редукторные бетономешалки: дорогостоящие, но надежные, тихие, мощные. Профессионалы выбирают редуктор. Такой агрегат более емкий и эффективный, обеспечивает равномерность подачи раствора, его правильную консистенцию. Но в случае поломки потребуются значительные финансовые вложения на ремонт.

Венцовые (основа: зубчатая передача, ремень и шестерня): чаще всего встречаются в продаже, бюджетные, не слишком отличаются по эффективности от редукторных, но требуют систематического технического обслуживания. Прочные, ремонтопригодные, доступные в ассортименте магазинов строительного оборудования. Рассчитаны на кратковременное использование и небольшие площади постройки – здесь как нельзя лучше справляется именно бетоносмеситель с венцом.

Устройство бетономешалки бытовой. Бетоносмеситель и другие элементы

Оборудование для получения строительных смесей на первый взгляд имеет простейшее строение: основа, барабан и двигатель.

Все остальные детали скрыты от глаз, но и они играют свою роль в работе механизма:

  1. Несущий механизм – каркас. На его основе крепятся все прочие детали.
  2. Барабан (груша, бак) имеет защитный кожух и лопасти внутри. Это чаша, в которой происходит смешивание строительных составов.
  3. Двигатель – «сердце» устройства.
  4. Ведущая шестерня, от которой зависит крутящий момент.
  5. Защитный кожух.
  6. Лопатки и венчики внутри груши (в некоторых моделях).
  7. Пульт управления на электрических смешивателях.
  8. Венец или редуктор – в зависимости от передачи крутящего момента.
  9. Опрокидывающий механизм.

Читайте также: основные причины неисправности бетономешалок.

Бетономешалка гравитационного и принудительного типа — в чём разница

Гравитационные механизмы имеют внутри лопасти. Груша вращается вместе с рабочими элементами, отлично работает с сухими сыпучими крупнозернистыми смесями – песок и цемент, щебень. Гравитационные мешалки – мобильные, это бюджетный вариант для небольшой стройки. Они потребляют мало энергии, но измельчают недостаточно эффективно.

Смесители для бетона с принудительным типом перемешивания стационарны. Лопасти приходят в движение вместе с валом, а барабан при этом остается неподвижным. Оборудование мощное, производительное, делает качественный замес, но отличается высоким энергопотреблением. По цене — на порядок дороже гравитационных бетономешалок.

Тонкости и нюансы

Безошибочный выбор бетономешалки по признанным параметрам – это еще не все. Есть некоторые неочевидные детали; без понимания этих тонкостей вам будет сложно выбрать подходящую бетономешалку.
Вот некоторые нюансы, на которые обращают внимание эксперты.

Универсальной и максимально удобной для использования считается бетономешалка объемом 100-150 л и мощностью от 650 Вт.

Удобная замена подшипников – фактор, определяющий долговечность оборудования. Если устройство не имеет возможности замены рабочих элементов – поломка обречет бетоносмеситель на утилизацию.

Специалисты рекомендуют выбирать оборудование с подшипниками в раме, а не в «груше».
Прочный, качественный металл, чугунная основа – залог долговечности устройства. Станина для двигателя обязательно должна быть металлической. Стальные кронштейны и прочие крепежи – гарантия надежности.
Нужна крепкая и устойчивая металлическая рама для всех рабочих элементов.

Нельзя перегружать маломощные бетономешалки. Низкая мощность подразумевает слабость конструкции. Загрузка и мощность прямо пропорциональны – с этого стоит начинать подбирать бетоносмеситель для стройки.

Когда предполагаются максимальные нагрузки в определенный срок – не стоит экономить. По мнению специалистов, объем чаши от 180 л и выше эффективнее всего работает на мощности от 850-1000 Вт, 100-120 л – 750 Вт.

Помните: потребляемая мощность устройств до 1000 Вт – 220 Вт, более мощные бетономешалки потребуют подключения к трехфазной сети на 380 Вт.

Бетонки на надежных, больших колесах – это удобно, мобильно, практично.
Не забывайте: мешалки вращаются в любую сторону, чтобы выгрузить смесь – механизм запускают «в обратную».
Нельзя в процессе эксплуатации выключать агрегат, даже для добавления составляющих раствора.

При очистке барабана от смеси ни в коем случае не рекомендуется использовать лопату или острые предметы (зубило, топор). В помощь любые механические способы: мойка под давлением, болгарка, наждачка, щебень, или специальные растворяющие средства.

И еще один момент: нужен электропровод длиной не менее 1,5 м.

Для «домашнего» мастера этих параметров вполне достаточно, чтобы правильно подобрать оборудование для смешивания раствора. Всегда оценивайте соотношение мощности, объема груши и поставленных целей – выбор будет рациональным и грамотным, если не экономить и не прислушиваться только к одному мнению. Прочность конструкции, металлические комплектующие, объемный бак, трехфазный двигатель, мобильность, производительность – важные факторы выбора производительного рабочего устройства.

Главное — принимать во внимание рекомендации и учитывать реальные отзывы опытных специалистов.

Читайте также, как проверить качество бетона.

  • Автор: Маша Загайнова
