Утеплитель под облицовочный кирпич - эффективная теплоизоляция

Теплопотери являются серьезной проблемой для любого жилого дома. Потеря тепла осуществляется через дверные и оконные проемы, крышу, фундамент и, конечно, стены. Суммарно именно стены обеспечивают максимальный отток тепла из помещения, поэтому различные технологии, которые могли бы сократить затраты на обогрев, пользуются спросом. Проще всего грамотно утеплить фасад — сделать это с помощью облицовочного утеплителя.

утепление стены под облицовочным кирпичом

Отличный вариант для сокращения теплопотерь

Характерные особенности кирпичных стен

По своим свойствам кирпич отличается от других строительных материалов. Стоит отметить следующее:

  1. Кирпичи могут быть как полно-, так и пустотелыми — выбор материала напрямую зависит от от эксплуатационных факторов: средняя температура в регионе, нагрузка на фундамент, выбранный вариант теплоизоляции.
  2. Также учитывается формат кладки кирпича. Самый распространенный вариант — это сплошная кладка, такой способ наиболее простой. Более сложный вариант — колодцевая кладка — в этом случае из кирпичей выполняют так называемые воздушные карманы, именно в них и закладывается утепляющий материал.
  3. Как вариант, теплоизоляционный материал может укладываться между двумя слоями строительного материала. Такая многослойная конструкция состоит из несущей стены из пеноблоков, слоя теплоизоляции и облицовочного слоя — воздушное пространство между теплоизоляцией и облицовочным слоем обеспечивает необходимую циркуляцию воздуха.
  4. Поскольку кирпич обладает хорошими шумоизолирующими свойствами, то дополнительная шумоизоляция для кирпичного фасада не нужна.
виды кирпича

Варианты материала

Преимущества утепления между блоком и кирпичом

Основное преимущество трехслойной кладки с облицовочным утеплителем под облицовочным кирпичом состоит в экономичности — стоимость дома из газобетонных блоков с обкладкой из кирпича будет существенно дешевле, чем здание выполненное полностью из этого строительного материала. При этом внешний вид такого дома остаётся на высоте, а вложения минимальны.

Что касается эксплуатационных характеристик, то можно отметить:

  • хорошая звукоизоляция;
  • длительный срок службы;
  • прочное здание;
  • визуальная эстетика.

Стоит уточнить, что все эти преимущества доступны только в том случае, если укладка стройматериалов выполнена правильно, в противном случае в воздушном проеме будет скапливаться конденсат, что приведет к скорому разрушению кладки и утеплителя из-за температурного расширения жидкости.

Виды теплоизоляционных материалов

На рынке можно приобрести следующие варианты утепляющих материалов:

минвата для утепления

Минеральная вата

Минеральная вата из минеральных волокон отличается хорошими теплосберегающими свойствами. Методика изготовления представляет собой разбивание расплавленных минералов — это может быть как стекло, так и шлак или базальт. Приготовленный в центрифуге материал из тонких минеральных нитей отличается низкой плотностью и фактически представляет собой воздушную подушку, которая отличается низким уровнем теплопередачи. Именно воздух препятствует проникновению холода через слой теплоизоляционного материала. Что касается свойств минеральной ваты, то она демонстрирует хорошие теплосберегающие характеристики, но только в сухом состоянии — при намокании минвата свои свойства теряет. При этом стоит отметить хорошую пожарную безопасность — этот облицовочный утеплитель негорючий.

утеплитель пенополистирол

Пенополистирол

Пенополистирол изготавливается из жидкого полистирола, который насыщается пузырьками воздуха. Он может продаваться как пластинами, так и в виде круглых гранул.

За счёт закрытоячеистой структуры такой материал меньше боится влаги, но пожаробезопасность существенно ниже, чем у минваты. При высокой температуре пенопласт начинает плавиться и полностью выгорает, а кладка при этом может даже не повредиться.

насыпной утеплитель

Керамзит

Насыпные утеплители

также подойдет для теплоизоляции при обустройстве трехслойной кладки вместо установки блоков крошка засыпается во внутренние колодцы. В качестве основы выступает керамзит, шлак и любой другой материал, который позволяет создать структуру с большим содержанием воздуха. Такой вариант существенно доступнее, чем использование готовых листов утепляющих материалов, но по эффективности значительно хуже. Это обусловлено низкими показателями теплозащиты керамзита, шлака. Дробленые материалы также гигроскопичны, что подразумевает необходимость обустройства хорошей гидроизоляции — в противном случае вода повышает теплопроводность и разрушает слои кирпича и газобетона.

Выбираем утеплитель для кирпичных стен

При выборе облицовочного утеплителя необходимо познакомиться с рекомендуемым перечнем вариантов, соответствующих СНиП:

  1. Учитываем показатель теплопроводности — слой теплоизоляции должен обеспечить защиту микроклимата помещений при минимальных температурах, свойственных для этого региона. На упаковке производитель должен указать теплоизолирующие характеристики материала, что позволяет высчитать необходимую толщину слоя утеплителя с учетом зимних температур.
  2. Хорошие показатели паропроницаемости — вода, поступающая в утеплитель, не должна накапливаться внутри него. В противном случае его теплоизоляционные качества резко снижаются.
  3. Огнестойкость — также очень важный показатель, который обеспечивает пожарную безопасность, слой утеплителя способен создать огнезащитную прослойку в фасаде здания.

Технология утепления и облицовки стен

Для того чтобы утеплить стены снаружи здания вовсе не обязательно быть профессиональным строителем, главное в точности соблюдать рекомендации.

Подготовка инструмента и материалов

Выбор материалов для утепления дома диктуется местным климатом. Определившись с утеплителем, можно выбирать инструменты — это может быть угольник, строительный уровень, кельма, зубчатая гладилка и пр.

Подготовка стены

Перед началом работ необходимо подготовить фасад к монтажу. Для этого кладка очищается от пыли и грязи, также необходимо заделать трещины и выровнять при необходимости поверхность кладки. После этого мы обрабатываем фасад грунтовкой.

очищение кирпичного фасада

Предварительная очистка фасада

Необходимо позаботиться о выравнивании стен потому, что после монтажа утеплителя получившиеся на месте трещин пустоты могут стать местом деформации утеплителя — для этого достаточно небольшого механического воздействия. Также на ямки и бугорки плотно приклеить утеплитель не получится.

Утепление стены

Технология трехслойной кладки с утеплителем и облицовочным кирпичом содержит следующие этапы:

  1. Выкладываем внутреннюю стену — в этом нет ничего сложного, поскольку технология кладки такая же, как и кладка любой несущей стены. Для нее выбираются либо газобетонные блоки, либо полнотелый кирпич. Толщина к прямой зависит от минимальных зимних температур в местности и может составлять как 1, так и 1,5 кирпича.
  2. Следующий этап — выкладка наружной стены облицовкой. Ее выполняют таким образом, чтобы между стенами образовался зазор — в него вкладывается теплоизоляционный материал. Если используются гранулы, то для них формируются колодцы. Для прочности стены соединяются между собой связями, выполненными из арматуры и высечки. Как вариант, можно сделать кирпичную перевязку через определенные промежутки.
  3. Гидроизоляция — важный этап, который позволит защитить утеплитель от влаги, которая неизбежно проникает в слой кирпича. В качестве изолятора от влаги можно использовать плотную плёнку или рубероид.
  4. Засыпной теплоизоляционный материал высыпают в нишу, как только высота стены достигает 1 м. Если используется рулонный или листовой облицовочный утеплитель, то он крепится к внутренней стене — для этого используются «грибы» с пластиковой шляпкой большого диаметра. Закрепив утеплитель, закрываем его внешней облицовочной кладкой.
  5. Для нормального газообмена необходимо каждые 0,5-1 м оставлять вентиляционные продухи — так называются вертикальные швы между кирпичами, которые намеренно не заполняются раствором.

Как показывает практика, трехслойная кладка позволяет добиться сразу нескольких результатов и существенно улучшает эксплуатацию здания в зимний период.

Сделать ее можно и своими руками, но лучше обратиться к профессионалам, поскольку ошибки в техпроцессе нивелируют все преимущества такого варианта утепления фасада.

правильные способы отделки газобетонных стен

Наружная отделка домов из газобетонных блоков кирпичом в наши дни очень популярна. Строение, которое возводится из этого материала, а затем обкладывается кирпичной кладкой, обходится намного дешевле, чем полностью кирпичное здание, при этом вид становится современным, более эстетичным и статусным с наименьшими вложениями. Но только ли во внешней привлекательности дело?

Дом из газобетона, облицованный кирпичом

Преимущества и недостатки облицовки газобетонной стены кирпичом

Рассмотрим подробно преимущества и недостатки, которые имеет облицовка газобетона кирпичом.

Преимущества

  • Звукоизоляция.
  • Визуальная эстетика.
  • Укрепление строения.
  • Продление сроков службы.

Недостатки

  • При неправильной кладке в полости стены может скапливаться конденсат.
  • Дополнительные затраты на строительство и материалы.

Расходная статья ожидается в любом случае при обкладке здания, при этом газобетонные блоки являются одной из самых недорогих и устойчивых конструкций. Как сообщает «Инженерно-строительный журнал» №8 (2009 г) после проведения серьёзных испытаний на прочность и долговечность газобетонной стены с кирпичной облицовкой в 2009 году в Санкт-Петербурге выяснилось, что сроки существования такой стены варьируется от 60 до 110 и более лет. Рассматривалась единая климатическая зона и одинаковый по качеству материал.

Дом из газобетона облицованный кирпичом может иметь сроки эксплуатации разнящиеся практически вдвое.

Отчего такая разница в прочности и износостойкости? Оказалось, дело в наличие зазора и вентиляции между основой из газоблоков и кирпичной облицовкой.

Какие существуют способы облицовки газоблока кирпичом

Газоблоковую стену можно обкладывать несколькими способами. Имеется в виду расстояние между кирпичом и газобетонным блоком, а также наличие утеплителей, если предусмотрен зазор между стеной и облицовкой. Рассмотрим подробно каждый из них.

  1. Кладка без зазора
  2. Кладка с невентилируемым зазором
  3. Кладка с вентилируемым зазором

Плотная кладка без зазоров и вентиляции

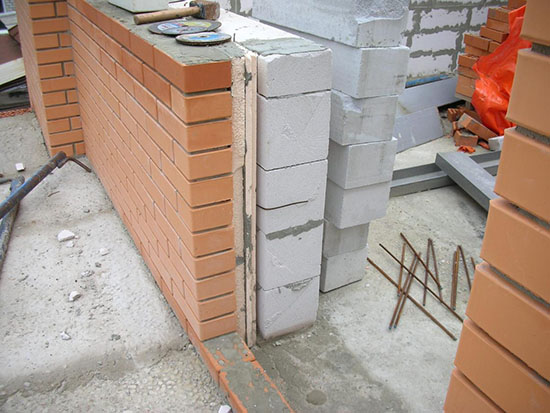

Облицовка газобетона кирпичом без зазора

Опасность скорейшего разрушения появляется в том случае, когда планируется использование отапливаемого помещения. То есть, разница температур внутри и снаружи дома существенно сократят сроки эксплуатации такого здания. При нагреве помещения изнутри, водяные пары начнут перемещаться через пористый газобетон наружу. При отсутствии зазора или утеплителя они будут накапливаться между газоблоком и кирпичом, разрушая оба материала. При этом конденсат скапливается неравномерно, что ускоряет процесс распада и деформации структуры газоблока. Наиболее экономически выгодным будет использование наружного утепления в виде минеральной ваты или отделки мокрой штукатуркой. Подобная отделка газобетона кирпичом (без зазора) применяется только к не отапливаемым зданиям.

Кладка кирпичом на расстоянии от газоблоков без вентиляции

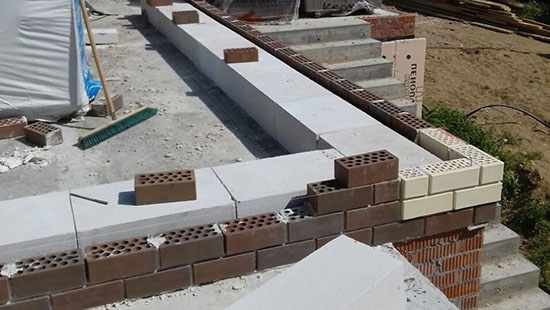

Облицовка газобетона кирпичом с зазором без вентиляции

В правилах СП 23-101-2004 (Проектирование тепловой защиты строений) имеется предписание о принципе расположения слоёв между стеной и поверхностью облицовки, в котором говорится, что чем ближе к наружному слою стены, тем паропроницаемость материала должна быть ниже. В соответствии с пунктом 8.8 слои с большей теплопроводимостью и паропроницаемостью должны располагаться ближе к наружной поверхности стены. Английские специалисты после проведения ряда исследований объяснили, что надо располагать слои так, чтобы паропроводимость к наружному слою повышалась с разницей не менее, чем в 5 раз от внутренней стены. Если выбирается этот способ облицовки, то согласно правилам пункта 8.13 толщина невентилируемого промежутка должна быть не менее 4см, при этом слои рекомендуется разделять глухими диафрагмами из негорючего материала на зоны по 3м.

Отделка газобетона кирпичом с вентилируемым пространством

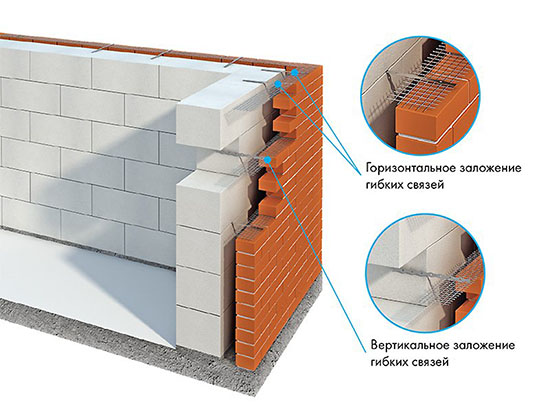

Облицовка газобетона кирпичом с вентилируемым зазором

Этот способ облицовки наиболее рациональный с точки зрения технических характеристик материалов и долговечности строения. Однако возведение подобной конструкции должно производиться по определённым правилам (СП 23-101-2004 пункт 8.14).

Рассмотрим, как обложить дом из газобетона кирпичом с вентилируемым зазором между кладками по всем правилам. Воздушное пространство должно иметь толщину не менее 6см, но не превышать 15см. При этом теплоизоляцией служит сама газобетонная стена. Если этажность строения выше трёх, то в зазоры ставятся (1 раз на 3 этажа) перфорированные перегородки для рассечки потока воздуха. В кирпичной кладке должны быть сквозные вентиляционные отверстия, общая площадь которых определяется по принципу: на 20кв.м площади 75кв.см отверстий. При этом отверстия, находящиеся внизу, делают с небольшим уклоном наружу для отвода конденсата из полости стены.

В том случае, если планируется утеплить газобетонную стену дополнительно до воздушной прослойки, то для этой цели используются теплоизоляционные материалы, плотность которых не менее 80-90 кг/м3. Сторона утеплителя, соприкасающаяся с прослойкой воздуха, должна иметь на поверхности воздухозащитную плёнку (Изоспан А, AS, Мегаизол SD и другие) либо другую воздухозащитную оболочку (стеклоткань, стеклосетка, базальтовая вата). Не рекомендуется использовать в качестве утеплителя эковату и стекловату, так как эти материалы слишком мягкие и недостаточно плотные. Также не разрешается применять пенопласт и ЭППС ввиду их горючести и паронепропускных характеристик. Когда осуществляется облицовка стен из газобетона кирпичом с дополнительным утеплителем на газоблоки, не применяются мягкие, неплотные, горючие материалы. Паропроводимость этих материалов должна быть довольно высокой, чтобы избежать образования конденсата.

Подводим итоги

Итак, какие же выводы можно сделать о способах облицовки газобетонных стен кирпичом? Для удобства сведём особенности каждого способа облицовки в таблицу:

Характеристики Облицовка без зазора Облицовка с зазором без вентиляции Облицовка с вентилируемым зазором
Кирпичная кладка + + +
Защита газобетонной стены от внешних воздействий + + +
Теплоизоляция Несущественное увеличение Увеличение (сопротивление кирпичной кладки), уменьшение (повышается влажность газобетонной стены) Нет увеличения (вентиляция пространства между стенами)
Сроки эксплуатации, разрушение здания Происходит сокращение срока использования на 60%. Сокращение из-за влажности и конденсата. Не снижение или увеличение по причине отсутствия конденсата и регулируемой циркуляции воздуха.
Расходы на возведение Увеличиваются затраты на фундамент, расширение (до 15 см), кирпич, раствор, гибкие соединения. Увеличиваются затраты на фундамент, расширение (до 19 см), кирпич, раствор, гибкие соединения. Увеличиваются затраты на фундамент, расширение (до 21 см), кирпич, раствор, гибкие соединения.
Рентабельность и целесообразность Экономически невыгодна по причине снижения теплоизоляции и срока эксплуатации. Отсутствие особой выгоды в большинстве случаев. Целесообразна только при ровном умеренном климате, не требующем отопления здания изнутри. Экономически мало выгодна, но целесообразна в случае необходимости кирпичной облицовки снаружи отапливаемых строений.

Таким образом, обкладывая газобетонную стену кирпичом, значительно сэкономить на материалах не удастся, увеличить теплоизоляцию также не получится. Единственные положительные аспекты – респектабельный внешний вид и увеличение срока службы, но это достигается при условии правильной организации строительных процессов, применении материалов и технологий, рекомендованных СП 23-101-2004.

Видео: как правильно облицевать стену из газобетона кирпичом

инструкция, фото и видео-уроки, цена

Проблема с потерей тепла в жилых домах существует всегда, где-то оно просачивается через кровлю, где-то через фундамент, но чаще всего тепло теряется сквозь стены. Актуальный вопрос – как избежать этих потерь, ведь из-за этого приходится больше тратить на электроэнергию, заставляя отопительное оборудование работать на износ?

Ответ прост, грамотно утеплить фасадные стены. А о том, как и чем это сделать, вы узнаете из нашей статьи.

Теплые стены в кирпичном доме – затратно ли это, на чем можно экономить, а где лучше переплатить

Теплые стены в кирпичном доме – затратно ли это, на чем можно экономить, а где лучше переплатить

Характерные особенности кирпичных стен

Строительный кирпич сильно отличается по своим характеристикам от бетонных блоков или деревянного бруса:

  • Стены могут быть выполнены как из полнотелых кирпичей, так и из пустотелых. Все зависит от различных факторов: нагрузки на фундамент, средних температур в регионе, используемых теплоизоляционных материалов.
  • Также можно класть кирпич двумя типами: сплошной (наиболее распространенный и простой способ) и колодцевой (с воздушным карманом, который заполняется утеплителем). К примеру, может быть утеплитель между пеноблоком и кирпичом, где кирпич – лицевая сторона.
Схема установки утеплителя между строительными материалами

Схема установки утеплителя между строительными материалами

  • Для кирпичной кладки не требуется усиленная шумоизоляция, материал сам по себе достаточно хорошо предотвращает попадание посторонних звуков в помещение.

В остальном же строительные материалы схожи, все стены можно утеплять как снаружи, так изнутри. Комбинированный способ – теплоизоляция со всех сторон не каждому по карману, да и полезная площадь значительно сокращается.

Виды теплоизоляционных материалов

Если вы решили возводить кирпичные стены с утеплителем, то данный раздел поможет вам определиться, с каким именно.

Цена в данном случае, не учитывается, сравнение происходит только по техническим характеристикам:

  • Минеральная вата – один из самых популярных материалов, который используется уже на протяжении многих десятилетий. У нее достаточно низкий коэффициент теплопроводности (в пределах 0,041 – 0,044 Вт/(м*К)), при этом хороший показатель плотности при сжатии (от 20 кг/м3 до 200 кг/м3). Из недостатков – высокое влагопоглощение, не как губка, но уступает другим материалам.
  • Пенопласт (пенополистирол) – также имеет высокий спрос, за счет устойчивости к повышенной влажности. При утеплении кирпичного дома пенопластом коэффициент теплопроводности чуть ниже, чем у минваты, но вот прочность (плотность при сжатии) страдает, материал легко повредить. Плюс ко всему, если на него воздействовать огнем, он будет выделять едкий дым.
  • Экструдированный пенополистирол – считается идеальным вариантом, как для внутренних работ, так и для внешних. Не выделяет ядовитых паров, имеет самый низкий порог теплопроводности из твердых теплоизоляционных материалов, но также страдает из-за «хрупкости».

Примечание! Его, как и пенопласт, легко крепить своими руками, для этого не требуется специального оборудования или каких-либо особых знаний. Более подробно о процесс утепления кирпичных стен мы расскажем чуть позже.

  • Керамзит – сыпучий материал, который обладает прекрасными показателями по теплопроводности, пароизоляции, но чаще используется для утепления пола или потолка. Хотя, как раз для колодцевой кладки он подходит идеально.
Керамзит можно засыпать на любом этапе строительства

Керамзит можно засыпать на любом этапе строительства

  • Теплая штукатурка – еще один материал, только уже жидкий. Что касается каких-либо технических характеристик, то штукатурка немного уступает другим вариантам теплоизоляции. Однако есть одно преимущество – экономия полезной площади, ее можно наносить непосредственно на кирпичную стену (на армирующую сетку).

Это далеко не все материалы, но мы описали лишь наиболее популярные и практичные. А о том, как осуществляется крепление утеплителя к кирпичной стене (за основу дома возьмем двойной силикатный кирпич М 150), мы расскажем в следующем разделе.

Жидкий утеплитель – пенополиуретан, также считается актуальным для утепления кирпичного дома

Жидкий утеплитель – пенополиуретан, также считается актуальным для утепления кирпичного дома

Теплоизоляция дома снаружи

Рассмотрим процесс утепления на примере пенопласта, который можно использовать в любых условиях, когда как минвата эффективна лишь при утеплении изнутри:

  • Первым делом необходимо подготовить стену: заделать все трещины, замазать раскрошившиеся швы кирпичной кладки.
  • Установить обрешетку, используя деревянные бруски. Особенность данного процесса – между вертикальными стойками лучше выдержать расстояние, равное ширине пенопласта, так меньше будет стыков.
  • Нарезать материал в размер по длине.
  • Приготовить клеевую основу или тарельчатые гвозди для крепления утеплителя.

К сведению! Особой разницы нет, каждый вариант крепления по-своему хорош, только один считается грязным (под гвозди необходимо сверлить), а второй чистым. Там просто требуется мазать густой клей и все.

  • Закрепить теплоизоляционный слой, заделав все стыки и щели монтажной пеной.
Можно использовать систему вентилируемого фасада, когда между утеплителем и отделочным материалом существует «пустота»

Можно использовать систему вентилируемого фасада, когда между утеплителем и отделочным материалом существует «пустота»

  • Поверх покрыть ветрозащитной мембраной, используя в виде крепежных элементов мебельный степлер.
  • Теперь осталось выбрать отделочный материал и облицевать дом.

Как видите, инструкция монтажа утеплителя с уличной стороны не требует особого навыка. Именно поэтому вы с легкостью сможете сэкономить на строительной бригаде, проделав все работы своими силами.

Кирпичная кладка требует придерживаться одного простого правила – качественный раствор

Кирпичная кладка требует придерживаться одного простого правила – качественный раствор

Теплоизоляция дома изнутри

Данный процесс незначительно, но отличается от вышеописанного. Вот, собственно, в чем отличия:

  • Под утеплитель обязательно крепится гидроизоляционная пленка, не позволяющая влаге попадать на поверхность теплоизоляционного материала. Особенно она актуальна в случае с минераловатным вариантом.
  • Если с уличной стороны требуется обрешетка, то в помещениях отделочные материалы можно крепить непосредственно на утеплитель, конечно, если используется твердый материал. Для этого необходимо выровнять поверхность, заделать все щели и использовать армирующую сетку.
  • При утеплении дома изнутри стоит позаботиться заранее об изолировании коммуникаций в стенах, это, как минимум, требует техника безопасности.
Особое внимание уделяйте трубопроводу, все стыки труб качественной изоляции

Особое внимание уделяйте трубопроводу, все стыки труб качественной изоляции

Совет! Для проводки используйте пластиковые гофротрубы, надежные и долговечные «защитники».

Мы рассмотрели варианты, когда стены из кирпича с утеплителем взаимодействуют напрямую, сплошной вариант теплоизоляции. Теперь же давайте более досконально изучим колодцевую кладку.

Две стены

Возьмем для примера тот случай, когда требуется закрепить утеплитель между кирпичом и пеноблоком. Разобьем его на несколько этапов:

  • Первым делом выкладывается внешняя стена. Она кладется согласно правилам работ с кирпичом, за исключением одного момента – через каждые 4-5 горизонтальных рядов необходимо в раствор вставить металлический штырь. Это и есть связующий элемент двух стен.
Связующим элементом могут служить и сами кирпичи, выложенные перпендикулярно кладке

Связующим элементом могут служить и сами кирпичи, выложенные перпендикулярно кладке

Примечание! Достаточно обычной проволоки диаметром около 5 мм. По длине необходимо учитывать, чтобы штырь был утоплен на 2-3 см в первой кладке и столько же во второй.

  • Следующий шаг – установка утеплителя. Если это пенополистирол, то его можно крепить непосредственно через проволоку, используя ее как поддерживающий элемент. Для рулонных материалов лучше использоваться клеевой основой, на худой конец – закрепить с помощью тарельчатых гвоздей.

Важно! Для сыпучего материала, такого как керамзит, необходимо прежде возвести обе стены: внешнюю и внутреннюю. После чего, к примеру, утеплитель между кирпичом и блоком засыпается, тщательно утрамбовываясь.

  • Последний этап – строительство внутренней стены. Особенность процесса заключается в том, чтобы проволока крепилась между кирпичами, в растворе. Некоторые специалисты советуют использовать ветрозащитную пленку поверх теплоизоляционного материала. На самом же деле, при качественно выполненных работах она будет лишней.
На фото наглядный пример того, как следует возводить стены колодцевой кладкой: утеплитель с фольгированной поверхностью

На фото наглядный пример того, как следует возводить стены колодцевой кладкой: утеплитель с фольгированной поверхностью

Что касается кирпичной кладки, все зависит, конечно, от вашего умения, но мы советуем возводить стены последовательно. Например, построили 1-1,5 метра внешний стены, закрепите утеплитель и возводите внутреннюю стену. Потом вновь возвращайтесь к внешней.

К сведению! При таком строительстве все стыки теплоизоляционных материалов необходимо заделывать, можно использовать клейкую ленту или монтажную пену.

Особенности утепления

  • Утеплитель утеплителю рознь, выбирать необходимо в соответствии с погодными условиями в вашем регионе и различными воздействиями на материал.
  • Если позволяют денежные средства (это не самая большая статья затрат) используйте два вида крепления: клеевую основу, для фиксации по периметру, и гвозди. Это позволит исключить вероятность оседания и обвалов теплоизоляционных материалов.
  • Стыки минераловатных утеплителей необходимо изолировать от влаги и ветра, для этого можно использовать различные материалы, подойдет обычный скотч.
  • В некоторых случаях (без использования лицевого кирпича) поверхность стены для утеплителя грунтуется и выравнивается. Процесс хоть и затратный, но позволяющий увеличить эффективность любого утеплителя.
  • В различных регионах температура зимой может разниться, может случиться так, что у вас она не опускается ниже -15 градусов, тогда использование утеплителей может стать спорным вопросом. Хотя бы потому, что это будет лишняя растрата денег.
Толщина стен, как и утеплителя, зависит от погодных условий в вашей области

Толщина стен, как и утеплителя, зависит от погодных условий в вашей области

Вывод

Использование теплоизоляционных материалов должно сопровождаться не простыми «хочу» и «могу», а именно четкой информацией о том, будет ли это эффективно и полезно. В любом случае, даже если укладывается утеплитель между блоком и кирпичом, необходимо понять, насколько это экономит затрат на отоплении и через сколько времени работы окупятся.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме (читайте и другие статьи на тему Как утеплить стены кирпичного дома изнутри).

Утеплитель между блоком и кирпичом

Строительный форум Околоток > ЭЛЕМЕНТЫ ЗДАНИЙ > Стены > КИРПИЧ+КЕРАМЗИТОБЕТОННЫЙ БЛОК

Просмотр полной версии : КИРПИЧ+КЕРАМЗИТОБЕТОННЫЙ БЛОК

11.01.2008, 20:24

Собираюсь строить облицовку из кирпича внутри из керамзитобетонных блоков. Кто так уже строил ? Надо ли между блоком и кирпичом класть какой-нибудь утеплитель? Толщина стены пол кирпича облицовка+блок(20-20-40). Достаточно ли облицовки пол кирпича может целый кирпич пустить ? Может еше какие советы есть?

Тут надо расчет делать. Знать какой регион, характеристики керамзитобетона (хотя бы какая плотность?), толщина (20см?). Облицовку в кирпич смысла делать нет — это на 100%, теплее от этого не станет.

12.01.2008, 13:07

Тут надо расчет делать. Знать какой регион, характеристики керамзитобетона (хотя бы какая плотность?), толщина (20см?). Облицовку в кирпич смысла делать нет — это на 100%, теплее от этого не станет.

Нижегородская обл. Толщина 20 см, плотность не знаю. У нас практически все так строят на утеплитель между стен пускают вроде пенопласт. Может кто строил так есть что посоветовать.

Если предположить, что керамзитобетон имеет плотность 1000 кг/м3 (в воде тонет?), то необходимо дополнительно утеплить 100 мм пенопласта, затем организовать вентзазор и обложить в 1/2 кирпича.
При толщине несущих стен в 20 см керамзитобетона могут возникнуть проблемы с несущей способностью (устойчивостью). Этот момент тоже надо проверить (сколько этажей? плиты будут опираться?).

12.01.2008, 17:05

В воде тонут (тяжелые) 🙂 . Как организовывается вентзазор? Дом 2 полных этажа + мансарда , размер дома 8,5-10, Перекрытия будут из плит. Пеннопласт мыши не кушают?( кто-то напугал что они там гнезда вьют).

Если блоки в воде тонут, значит в них много бетона и мало керамзита (кстати измерить плотность можно, зная объем блока и его массу), т.е. он прочный, но "холодный". Нагрузка на блок у вас выходит не маленькая. Не зная его характеристик, говорить трудно, но возникают сомения, что 20 см выдержат нагрузку (а как у соседей?).
Вентзазор организуется так.
Во время кладки блоков из них выпускают пластиковую сетку — гибкие связи (железная кладочная сетка сгниет). К блокам крепят пенопласт на "грибки". Стыки пенопласта "запенивают". Оставляют еще 5-7 см (можно больше) и начинают обкладывать кирпичем, цепляясь за выпущенную сетку.
Можно без вентзазора (многие и так делают). Но есть вероятность получить "мокрую" стену. В этом случае можно кладку из блоков и кирпича гнать одновременно, пенопласт ничем не крепить.
Мыши вряд ли заведутся. Вы только дырки им не оставляйете, кроме как сверху 🙂

13.01.2008, 12:38

Видимо все без вентзазора и делают так-как строят одновременно причем сначала облицовку. Еще один вопрос возник облицовка и блоки между собой никак не соединяются?

Может пригодиться: "Примерный расчет стоимости "пирога" для внешней стены: кирпич + пенопласт + (шлако-пено-керамзито-)блок."

Про соединение блоков и облицовки написал digger.

14.01.2008, 08:24

Пенопласт какой лучше взять который крошиться или более плотный?

Пенопласт какой лучше взять который крошиться или более плотный?
Лучше "тот который крошится" — у него паропроницаемость выше (да и дешевле он намного).

14.01.2008, 14:48

А если блоки зимой купить с ними ничего до весны не будет?

А если блоки зимой купить с ними ничего до весны не будет?
Посмотрим 🙂
Вот я купил себе газосиликатные блоки (D500, пр-во Гомель), сложил на плитах перекрытия цоколя, накрыл пленкой, жду весны…

14.01.2008, 17:58

А как кладочная сетка через пенопласт проходит ? Или его кусочками придеться нарезать ?

Нарезать!
Но ведь сетка не в каждом ряду идет, поэтому можно и подгонять под размер пенопласта.

14.01.2008, 19:09

Может пригодиться: "Примерный расчет стоимости "пирога" для внешней стены: кирпич + пенопласт + (шлако-пено-керамзито-)блок."

Про соединение блоков и облицовки написал digger.

Расчитал получилось 2,36 это хорошо или плохо (правда теплопроводность не менял)

14.01.2008, 19:12

Еше несколько вопросов прикреплять "грибками" это как? И наверху стены в самом конце сверху ничем закрываться не будет?

Размер пенопласта по ширине-1м. Вот через каждый метр и ложат сетку. Я себе базальтовую положил, по сертификату у нее хорошая сопротивляемость на разрыв. К тому же железная сетка-мост холода. У меня между плитами пенопласта УРСА. В принципе можно положить по 2 плиты по 5см. толщиной в нахлест. Стены возводили одновременно внутреннюю забутовку и внешнюю, поэтому грибки не понадобились(грибки-пластиковые дюбеля с большой верхней шляпкой). Самый последний верхний ряд(где будет виден этот слоеный пирог с пенопластом) слой пенопласта заштукатурить. В штукатурку супротив мышиных зубов добавить "жидкое стекло".

14.01.2008, 22:20

Размер пенопласта по ширине-1м. Вот через каждый метр и ложат сетку. Я себе базальтовую положил, по сертификату у нее хорошая сопротивляемость на разрыв. К тому же железная сетка-мост холода. У меня между плитами пенопласта УРСА. В принципе можно положить по 2 плиты по 5см. толщиной в нахлест. Стены возводили одновременно внутреннюю забутовку и внешнюю, поэтому грибки не понадобились(грибки-пластиковые дюбеля с большой верхней шляпкой). Самый последний верхний ряд(где будет виден этот слоеный пирог с пенопластом) слой пенопласта заштукатурить. В штукатурку супротив мышиных зубов добавить "жидкое стекло".

Ты уже построил раскажи что и как ? НА избе такую конструкцию в пух и прах разносят

Расчитал получилось 2,36 это хорошо или плохо (правда теплопроводность не менял)
До нормативов по Вашему региону немного не дотягивает, но с точки зрения разумной необходимости — достаточно.

15.01.2008, 15:40

Сегодня смотрел блоки проектная марка М75 прочность на сжатие
65 кг/см2 Состав: модуль крупности песка 1,6 Цемент ПЦ400 Д20
керамзит фр 5-10, Кто что по цифрам может сказать? И еще есть 2 варинта с крупным и мелким керамзитом так что покупать?

Сегодня смотрел блоки проектная марка М75 прочность на сжатие
65 кг/см2 Состав: модуль крупности песка 1,6 Цемент ПЦ400 Д20
керамзит фр 5-10, Кто что по цифрам может сказать? И еще есть 2 варинта с крупным и мелким керамзитом так что покупать?
Прочность на сжатие достаточная, но стена в 20 см может завалиться, поэтому ее следует хорошо проармировать, перевязывать с облицовочным кирпичом и с внутренними перегородками.
С мелким керамзитом — прочнее.

Roman_Abramovich писал(а):

Ты уже построил раскажи что и как ? НА избе такую конструкцию в пух и прах разносят

Дык, вроде уже все ответили. Какая изба-ссылку если можно.
Спроси по конкретнее.

16.01.2008, 08:41

Roman_Abramovich писал(а):

Ты уже построил раскажи что и как ? НА избе такую конструкцию в пух и прах разносят

Дык, вроде уже все ответили. Какая изба-ссылку если можно.
Спроси по конкретнее.

16.01.2008, 08:45

Сегодня смотрел блоки проектная марка М75 прочность на сжатие
65 кг/см2 Состав: модуль крупности песка 1,6 Цемент ПЦ400 Д20
керамзит фр 5-10, Кто что по цифрам может сказать? И еще есть 2 варинта с крупным и мелким керамзитом так что покупать?
Прочность на сжатие достаточная, но стена в 20 см может завалиться, поэтому ее следует хорошо проармировать, перевязывать с облицовочным кирпичом и с внутренними перегородками.
С мелким керамзитом — прочнее.

Как делается армирование? С облицовкой соединяем только кладочной сеткой я все правильно понял? И еще если под плиты в блоки больше цемента пустить надежней бдет ?

16.01.2008, 08:48

Размер пенопласта по ширине-1м. Вот через каждый метр и ложат сетку. Я себе базальтовую положил, по сертификату у нее хорошая сопротивляемость на разрыв. К тому же железная сетка-мост холода. У меня между плитами пенопласта УРСА. В принципе можно положить по 2 плиты по 5см. толщиной в нахлест. Стены возводили одновременно внутреннюю забутовку и внешнюю, поэтому грибки не понадобились(грибки-пластиковые дюбеля с большой верхней шляпкой). Самый последний верхний ряд(где будет виден этот слоеный пирог с пенопластом) слой пенопласта заштукатурить. В штукатурку супротив мышиных зубов добавить "жидкое стекло".

А вентзазор ты не оставлял? А перекрытия из какого материалла . Ты уже полностью построился т.е под ключ?

Roman_Abramovich
Армирование делайте парой прутиков арматуры 8мм через 3 ряда. Еще рекомендую поверх всех стен ( в т.ч. средней) сделать армопояс из железобетона.

16.01.2008, 09:25

Roman_Abramovich
Армирование делайте парой прутиков арматуры 8мм через 3 ряда. Еще рекомендую поверх всех стен ( в т.ч. средней) сделать армопояс из железобетона.

Арматура по все длине стены кладется по периметру? Просто кладуться не свариваются между собой? Кладочную сетку через какое растояние лучше класть? И как думаешь вентзазор делать или нет?Армировать только несущие стены?

Roman_Abramovich
Армирование делайте парой прутиков арматуры 8мм через 3 ряда.

Дом из газосиликата с облицовкой кирпичом, прошу совета.

Еще рекомендую поверх всех стен ( в т.ч. средней) сделать армопояс из железобетона.

Арматура по все длине стены кладется по периметру? Просто кладуться не свариваются между собой? Кладочную сетку через какое растояние лучше класть? И как думаешь вентзазор делать или нет?Армировать только несущие стены?

Армирование стены выполняется либо кладочной сеткой, либо тонкой (6-8мм) арматурой. Для газосиликатных стен (а Вы еще с облицовкой перевязывать собираетесь) предпочтительнее армирование сеткой, т.к. прутики потребуют толстых швов. Для внутренней несущей стены предпочтительнее прутики (т.к. прочнее). Армируют обычно через 3 ряда блоков (по 20 см). Если вы будете делать через 2 или через 4 ряда — дом от этого не рухнет. Посчитайте, подгоните под размер используемых материалов (кирпич, газосиликат, керамзитобетон, пенопласт). Армируются и несущие стены, и самонесущие. Армируются также перегородки длиннее 3-4 м. Арматуру не сваривают/связывают между собой, просто кладут внахлест.
Вентзазор делать рекомендую — обезопасите себя от мокрых стен.

Мокрых стен не будет если вы крышу нормально делать будете.
Я таким макаром себе пристрой сделал и у нас так строить все начали.
Только вначале облицовочный кирпич+пенопласт а затем опалубку собирают и заливают внутренний слой керамзитобеноном с вертикальным армированием.
Только берут два пенопласта листа по 5 см. кладут так чтобы не было зазора.

Мокрых стен не будет если вы крышу нормально делать будете.
Расскажу один случай из нашего города.
Еще в 90-е человек себе строил дом. Стены сделал из кирпича колодцевой кладкой и засыпал пустоты керамзитом. Но дом оказался холодным, стены — сырыми. Так он промучился лет 8. Затем разобрал стену и увидел, что керамзит очень сырой, местами даже была вода. Так вот, попадала она туда никак не через крышу, а конденсировалась на холодной наружней стене.

Еще цитата из статьи
"Другой насущный вопрос — это точка росы, то есть образование в хорде изменения температуры конденсата воды. Неправильное применение теплоизоляции приводит к ускоренному старению и разрушению материалов как самой стены, так и используемой теплоизоляции, поэтому необходим очень точный теплотехнический расчет по паропроницаемости системы. Надо отметить, что пока, к сожалению, ощущается явная нехватка высококвалифицированных специалистов в этой области. По этой причине в Республике Беларусь, например, вообще запрещено использование колодезной кладки (система: монолитный бетон — теплоизоляционный материал — кирпичная облицовка). В России такого запрета нет, но отсутствие тщательно выверенных расчетов зачастую приводит к тому, что точка росы смещается внутрь стены, слой утеплителя напитывается влагой (проходящей в зимний период ряд циклов замерзания-оттаивания), что приводит к быстрому его разрушению."

16.01.2008, 16:58

Сегодня посмотрел как делают люди : кирпич (12см)+ целый блок (40см) пенопласт кто пускает кто нет ,в основном без пенопласта . Кто скажет при такой толщине стены он нужен или нет?

Сегодня посмотрел как делают люди : кирпич (12см)+ целый блок (40см) пенопласт кто пускает кто нет ,в основном без пенопласта . Кто скажет при такой толщине стены он нужен или нет?
Если 40см газосиликата D500, то можно обойтись и без пенопласта. Если керамзитобетон — то нужен.

Знакомый построил дом 30см газосиликат+12см вентзазор+12см пустнотный кирпич+штукатурка. Несмотря на то, что это чуть больше половины норматива по утеплению, в доме комфортно. На 2-м этаже холоднее чем на 1-м (плохо утеплена крыша). Холодные откосы, там просто кирпич в 51 см, но ничего не сыреет.

16.01.2008, 21:41

А что лучше пенопласт или типа минваты что нибудь ?

А что лучше пенопласт или типа минваты что нибудь ?
Пенопласт дешевле ваты.
А дальше надо смотреть. Есть правило: паропроницаемость материалов должна возрастать наружу. Исходя из этого и выбирают утеплитель. Вентзазор помогает в ситуациях, когда паропроницаемость меняется в неправильную сторону 🙂

Я строю как раз такой дом — КБ блок, пенопласт и силикатный кирпич. За осень закончить не успел — недострой остался в зиму. Завел блог-отчет о своей стройке. Описание строительства стен начинается примерно здесь —
Посмотрите, может интересно будет

17.01.2008, 16:17

Я строю как раз такой дом — КБ блок, пенопласт и силикатный кирпич.

За осень закончить не успел — недострой остался в зиму. Завел блог-отчет о своей стройке. Описание строительства стен начинается примерно здесь —
Посмотрите, может интересно будет

А около окон пенопласт закрыть НИКАК? А то потом как окна ставить?

А около окон пенопласт закрыть НИКАК? А то потом как окна ставить?
Никакой проблемы нет. Пока не знаю как буду ставить окна — вровень с внешней стеной (тогда пенопласт закроется со стороны помещения штукатуркой) или утапливать (тогда закроется оконной коробкой)
Или я не понял вопроса… 🙂

17.01.2008, 22:04

А около окон пенопласт закрыть НИКАК? А то потом как окна ставить?
Никакой проблемы нет. Пока не знаю как буду ставить окна — вровень с внешней стеной (тогда пенопласт закроется со стороны помещения штукатуркой) или утапливать (тогда закроется оконной коробкой)
Или я не понял вопроса… 🙂

Где пенопласт туда анкера должны вбиваться но это ерунда можно на пластины окна поставить . Скажите лучше сколько у вас ушло цемента?И еще прутики которыми вы соединяете стены они специально для этого и созданы или для чего другого? А так буду строить один в один как у вас только внутри целый блок

А вентзазор ты не оставлял? А перекрытия из какого материалла . Ты уже полностью построился т.е под ключ?

Можно сказать что вентзазора нет. Перекрытия-брус 150х150. В настоящий момент дом под крышей с пластиковыми окнами, монтирую отопление. Окна мне ставили с помощью пластин, пенопласт остался под штукатуркой. На штукатурку легла монтажная пена, думаю будет тепло.

Где пенопласт туда анкера должны вбиваться но это ерунда можно на пластины окна поставить . Скажите лучше сколько у вас ушло цемента?И еще прутики которыми вы соединяете стены они специально для этого и созданы или для чего другого? А так буду строить один в один как у вас только внутри целый блок

Цемента я точно не помню — на цоколь мешков 10, и на стены около 30-40. А прутики — именно для этого предназначены.

Powered by vBulletin® Version 4.1.9 Copyright © 2018 vBulletin Solutions, Inc. All rights reserved. Перевод: zCarot

Нужно ли утеплять дом из кирпича и пеноблоков?

Нужно ли утеплять каменный дом?

Сначала давайте ответим на вопрос, для чего требуется утепление внешних стен здания. Утепление фасада здания, необходимо для смещения точки росы из внутренней на внешнюю часть стены строения. Говоря простым языком, точка росы — это точка образования конденсата из-за разницы  температуры на улице и внутри помещения. Конечно, не маловажную роль имеет влажность воздуха как внутри помещения, так и снаружи.

Наглядно это явление можно рассмотреть на представленной ниже картинке.

На представленной картинке так же видно, почему дом не утепляется изнутри. В этом случае вы не только изолируете стену от прогрева, уменьшая ее паропроницаемые и теплоизоляционные свойства, но и зачастую создаете благоприятные условия для образования грибков, плесени, образования высолов на внутренней отделке помещения. Обязательному утеплению подлежат монолитные перемычки и прочие бетонные конструкции.

Рассмотрим пример на приведенной ниже таблице. Источник информации:  СП 23-101-2004, 2004-06-01



К примеру: температура внутри дома 23С влажность 50% (нормальная влажность), точка росы будет образовываться в зонах, где температура поверхности будет ниже 12,03С. Места образования: дверные и оконные проемы, зоны сопряжения с кровлей, зоны дымоходов, углы зданий, межэтажные зоны и пр.

Какой утеплитель более предпочтителен для утепления фасада?

Существуют две основные группы утеплителей:

— полимерные,

— минеральные.

Полимерные утеплители – утеплители, полученные в результате термической или механической обработки материалов, в основе которых лежат химически синтезированные вещества. Самые распространенные полимерные утеплители – пенополистирол (ППС) и экструдированный пенополистирол (ЭППС). К ППС относятся все виды пенопласта, такие как ПСБ, ПСБ-С, Неопор и пр.

Минеральные утеплители –  волокнистые материалы, получаемые в ходе термической обработки горных пород, металлургических шлаков и других минеральных веществ. К минеральным утеплителям относятся – базальтовая (каменная, минеральная) вата и  вата на основе стекловолокна. Для производства стекловаты, используются те же материалы, что и для производства стекла, а так же отходы стекольного производства. К ним относятся утеплители с маркировками: П_, ППЖ_,ПСЖ_,MW-EN_ и пр.

Рассмотрим их характеристики в таблице ниже.

Кроме того необходимо отметить, что:

                — минеральные утеплители, обладают хорошими звукоизолирующими характеристиками, но боятся влаги. Т.е. при намокании более чем на 2-3% от их массы, теплоизоляционные свойства материала снижаются более чем на 50%. Причем сами волокна влагу не вбирают, влагой насыщается воздух, содержащийся между волокнами. Конструкции, где в слой утеплителя возможно проникновение влаги, должны быть защищены пароизоляционными мембранными пленками.

                — полимерные утеплители, плохо справляются с функцией шумоизоляции, но в отличие от минерального утеплителя, обладают большими теплоизолирующими свойствами при меньшей толщине. Считается, что данный вид утеплителей является горючим и выделяет вредный фенол. ЭППС изготовленный по современным технологиям, имеет класс горючести Г1 и остаточное содержание стирола 0,01-0,03%, что соответствует всем экологическим требованиям. Кроме того, фенол из любых полимерных веществ выделяется только при нагреве. Данный тип утеплителя используется только в «закрытом» утеплении фасада.

 Существуют три основные вида утепления фасада:

— Утепление внутри колодезной кладки,

— Утепление  «Навесного фасада»,

— Утепление с нанесением штукатурного слоя на утеплитель (мокрая штукатурка).

Утепление внутри колодезной кладки.

В данном случае, утеплитель расположен между облицовочной и основной несущей стеной. Используется как полимерный, так и минеральный утеплитель.

Как правильно утеплять кладку между облицовочным кирпичем и керамическим блоком

Для стен из газосиликатного блока рекомендовано использование минерального утеплителя плотности не меньше 50 кг/м3с использованием гидроизоляционных пленок. Для зон с повышенной атмосферной влажностью (лесные зоны, зоны близ водоемов), возможно использование полимерных утеплителей с определенными изменениями в технологии при монтаже.

  Утепление «Навесного фасада».

Утеплитель крепится к несущей стене при помощи крепежных элементов или в заранее приготовленные ниши в каркасе конструкции. Рекомендовано использовать минеральные утеплители плотностью 35-50 кг/м3 в комплексе с супердиффузинонными ветрозащитными мембранами. Материалы для облицовки вентилируемых фасадов: керамогранит, алюминиевые панели, полимерный сайдинг для разных типов монтажа. Необходимо оставлять вентзазор между утеплителем и лицевым материалом.

  Утепление с нанесением штукатурного слоя на утеплитель (мокрая штукатурка).

При таком варианте утепления фасада, на несущую стену сначала крепится утеплитель, затем декоративный штукатурный слой. Рекомендовано использование минерального утеплителя плотностью 140-150 кг/м3. Штукатурный материал так же рекомендуется использовать с хорошими паропроницаемыми характеристиками.

  Утепление является обязательным условием не только потому, что он помогает снизить энергопотребление дома, делая его теплее, но и защищает основные конструкции (стены, монолитные балки, перемычки) от промерзания, продлевая срок полезной эксплуатации здания.

Слоистая кладка

В некоторых новых построенных зданиях утеплитель размещается центрально (в середине) в ограждающей конструкции. При таком варианте утеплитель очень хорошо защищен от механического повреждения и имеется больше возможностей для оформления фасадов. Однако, риск возникновения ущерба вследствие влажности намного выше, чем при внешнем утеплении, поэтому структуру слоев следует тщательно спланировать и выполнять без дефектов.

Эта конструкция состоит из трех слоев: несущей стены, стены из облицовочного материала и утеплителя, который расположен между ними. Несущая и облицовочная стены опираются на один фундамент. Наружный слой чаще всего выполняют либо из облицовочного кирпича, либо из строительного с последующим оштукатуриванием, покрытием искусственным камнем, клинкерной плиткой и пр.

Преимущества

  • красивый и респектабельный внешний вид при использовании дорогостоящих облицовочных материалов;
  • высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции.

Недостатки

  • большая трудоемкость возведения;
  • малая воздухопроницаемость;
  • возможность конденсации влаги между разнородными слоями такой стены.

Очень важно, чтобы все слои конструкции сочетались друг с другом по паропроницаемости. Сочетаемость определяется только расчетом системы в целом.

Недооценка этого обстоятельства может привести к накоплению влаги во внутренней части стен. Это создаст благоприятную среду для развития плесени и грибка. Утеплитель от возможного образования конденсата будет намокать, что сократит срок службы материала и существенно снизит его теплозащитные свойства. Ограждающая конструкция станет промерзать, что приведет к неэффективности утепления и может вызвать ее преждевременное разрушение.

Виды конструкций

Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него.

Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, так как избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. При этом воздушный зазор увеличивает общую толщину стен, а, следовательно, и фундамента.

Утеплитель внутри кладки стен

В той или иной степени проблема паропереноса актуальна для слоистой кладки с утеплителем любого типа.

Утепление конструкции минеральной ватой является наиболее предпочтительным. В таком случае появляется возможность устроить воздушный зазор между утеплителем и наружной стенкой для лучшего вывода влаги из несущей стены и утеплителя.

Для слоистых кладок следует применять полужесткий минераловатный плитный утеплитель. Это позволит, с одной стороны, хорошо заполнить все дефекты в кладке, создать сплошной слой теплоизоляции (плиты можно немного «поджать», избежав щелей). С другой стороны, такие плиты будут сохранять геометрическую целостность (не давать усадку) на протяжении всего срока службы.

Хитрости утепления стен дома облицовочным кирпичом

Каменная вата ТЕХНОБЛОК

Минеральная вата ISOVER Каркас-П34

Определенные сложности в применении пенополистирола в слоистых кладках вызваны низкой паропроницаемостью этого материала.

Трехслойная кирпичная кладка с утеплителем

  1. Внутренняя часть кирпичной стены
  2. Минеральная вата
  3. Наружная часть кирпичной стены
  4. Связи

Традиционным материалом для внутренней части стен является полнотелый красный керамический кирпич. Кладка обычно выполняется на цементно-песчаном растворе в 1,5-2 кирпича (380-510 мм). Наружная стенка обычно выполняется из лицевого кирпича толщиной 120 мм (в полкирпича).

Продухи

В случае устройства системы с воздушным зазором шириной 2-5 см для его вентиляции устраиваются продухи (отверстия) в нижней и верхней частях стены, через которые парообразная влага удаляется наружу. Размер таких отверстий принимается из расчета 75 см2 на 20 м2 поверхности стены.

Верхние вентиляционные продухи располагают у карнизов, нижние — у цоколей. При этом нижние отверстия предназначаются не только для вентиляции, но и для отвода воды.

  1. Воздушный зазор 2 см
  2. Нижняя часть здания
  3. Верхняя часть здания

Для осуществления вентиляции прослойки в нижней части стен устанавливают щелевой кирпич, положенный на ребро, или в нижней части стен укладывают кирпич не вплотную друг к другу, а не некотором расстоянии друг от друга, и образовавшийся зазор не заполняют кладочным раствором.

Установка связей

Внутренняя и наружная части трехслойной кирпичной стены связываются между собой специальными закладными деталями — связями. Они выполняются из стеклопластика, базальтопластика или стальной арматуры диаметром 4,5–6 мм. Предпочтительнее использовать связи из стеклопластика или базальтопластика из-за большей теплопроводности стальных связей.

Эти связи также выполняют функцию крепежа плит утеплителя (утеплитель просто
накалывают на них). Их устанавливают в процессе кладки в несущую стену на глубину
6—9 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на
1 м2.

Для обеспечения равномерного вентилируемого зазора по всей площади утеплителя на стержни крепят фиксирующие шайбы.

Часто вместо специальных связей используют загнутые арматурные стержни. Помимо связей наружную и внутреннюю стенки кладки можно связывать стальной арматурной сеткой, уложенной через 60 см по вертикали. При этом для устройства воздушного зазора применяется дополнительное механическое крепление плит.

Плиты утеплителя устанавливают с перевязкой швов вплотную друг к другу, чтобы между отдельными плитами не было щелей и зазоров. На углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода.

Технология кладки с утеплителем

  • Кладка облицовочного слоя до уровня связей
  • Монтаж теплоизоляционного слоя, чтобы верх его был выше облицовочного слоя на 5-10 см
  • Кладка несущего слоя до следующего уровня связей
  • Установка связей, протыкая их через утеплитель
  • если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве

  • Кладка по одному ряду кирпича в несущей части стены и облицовочном слое

Последовательность монтажа
(альтернативный вариант)

Обязательно ли класть утеплитель между керамз.блоком и облиц.кирпичом?

Вопрос

У нас с мужем спор, я говорю что надо, а он лучше оставить воздушн.прослойку.

Ответы

Маргарита, спорить здесь нечего. Вы правы на все 100%.Я почти каждый день встречаюсь с людьми, которые когда-то не утеплили межстенное пространство (обычно постройки 90х) и теперь кусают локти.

Какой утеплитель для стен между кирпичом и пеноблоком лучше при строительстве дома?

У них часто промерзают стены (особенно углы), у многих появляется плесень. Занимаюсь утеплением подобных домов уже третий год (задувка пенопластовой крошки и эковатой). Поэтому знаю о чём говорю. Утепляйтесь сразу, иначе придётся платить таким как я в три раза дороже. Кстати, качество подобных работ потом очень трудно проверить (стены же вскрывать никто не будет, а термоаудит (услуги тепловизора) очень дорог.

Обязательно… так проще. а то прийдёться потом с наружи утеплять… это дороже и намного..

Лучше положить УРСА… ИЗОВЕР. НО КРЕПИТЬ ОБЯЗАТЕЛЬНО ИНАЧЕ СПОЛЗЁТ.

Теплопроводность — наиболее важное свойство утеплителя.

Средний интервал теплопроводности утеплителя колеблется в интервале 0,029 — 0,21 Вт / (м/°С) .

Эталоном теплопроводности является теплопроводность воздуха — 0,025 Вт / (м/°С) .

Показатель теплопроводности наиболее эффективного утеплителя должен быть максимально приближен к данному показателю. Теплопроводность утеплителя напрямую зависит от внешней температуры. В технической документации к утеплителю показатель теплопроводности приводится обычно при (25 ± 5) °С. Теплопроводность воды в десятки раз больше теплопроводности воздуха, поэтому теплоизоляционный материал всегда должен оставаться сухим.

Но не менее важен показатель утеплителя — его паропроницаемость.

Значение этого показателя изменяется диаметрально противоположно, в зависимости от места применения утеплителя. При утеплении всех внешних стен (в т. ч. кровли). по направлению к интерьеру должны использоваться утеплители с максимальной паронепроницаемостью, т. е. с минимальным показателем паропроницаемости. Соответственно, по направлению к экстерьеру, должен применяться утеплитель с максимальной паропроницаемостью, т. е. с максимальным показателем паропроницаемости. Паропроницаемость утеплителя измеряется в мг / (м * ч * Па) и характеризует то количество водяного пара в мг, которое проходит через один метр толщины конкретного материала за один час при разности давлений в 1 Па.

В качестве утеплителя в трехслойных конструкциях (типа колодцевая кладка) могут использоваться следующие материалы (если это базальтовая вата) плотностью не менее 50 кг/м3 (для Роквула — это Кавити Баттс, для Изорока — Изолайт (без буквы «л»)). Легкие ваты Урса и Изовер не проходит, ввиду сложности крепления. Может также успешно применяться пенополистирол (пенопласт, плотностью не менее 35 марки (обладает минимальной теплопроводностью). либо экструдированный пенополистирол (лучше всего, так как из всех перечисленных выше утеплителей обладает самой минимальной теплопроводностью (почти на 10% меньше, чем у пенопласта, и почти на 30% меньше, чем у ваты). Толщина материала для ваты — не менее 100мм (для СПб). около 80 для Пенопласта, не менее 50 для экструдированного пенополистирола (лучше 60-70)

Пожарная безопасность неактуальна, так как в случае колодцевой кладки — все горючие материалы закрываются и класс пожарной опасности конструкции — К=0.

По моему мнению — использование экструдированного пенополистирола, так как ввиду влажности между стенами и вата и пенопласт могут впитывать какое то кол-во влаги, экструзия же обладает нулевым влагопоглощением.

Газоблок + кирпич – третий не лишний?

16.09.2017

Анонс

Повышение доступности жилья - один из двигателей прогресса в стройиндустрии. В условиях конкуренции застройщики стремятся удешевить стоимость строительства за счет использования современных материалов и технических решений. Например, в последние десятилетия в нашей стране приобрели большую популярность двуслойные стены из газобетона и кирпича. Облицовочный кирпич придает таким домам внешнюю респектабельность, а легкий и достаточно теплый газобетон отвечает, в том числе за комфорт. Двуслойные стены дешевле полностью кирпичных, а архитектурный образ здания мало отличается. Но обеспечат ли такие стены необходимый комфорт и долговечность дома? Разбираемся вместе с экспертом – техническим специалистом по коттеджному и малоэтажному строительству Корпорации ТЕХНОНИКОЛЬ Александром Плешкиным.

Прослужит ли дом нескольким поколениям?

Долговечность – один из важных критериев при выборе технологий для строительства дома. В «Инженерно-строительном журнале» №8 (2009 г) приведены результаты испытаний газобетонных стен с кирпичной облицовкой. Выводы ученых удивляют: срок службы такой стены составляет от 60 до 110 и более лет. Испытывались материалы одного качества в условиях одного и того же региона. Как выяснилось, столь заметная разница обусловлена технологией применения материалов: увеличить срок эксплуатации позволяет наличие вентиляционного зазора между слоями стены.

«Вообще отделка газобетона кирпичом без вентиляционного зазора допустима только для неотапливаемых помещений. В противном случае из-за разницы температур теплый и влажный воздух из помещения устремится наружу, пар начнет скапливаться между слоями стены, разрушая и кирпич, и газобетон, - комментирует Александр Плешкин. – Наличие вентилируемого зазора, обеспечивающего циркуляцию воздуха (его вход у основания и выход наверху здания) позволит беспрепятственно выводить водяной пар. Срок службы таких домов заметно выше при наличии слоя теплоизоляции, который выведет точку росы из газобетона и увеличит термическое сопротивление всей конструкции».

Погода в доме

В том, что погода в доме главней всего, мало кто сомневается. Считается, что для теплых регионов стена из газобетонных блоков толщиной 300–400 мм и облицовкой в половину лицевого кирпича укладывается в нормативные требования. Соответственно, в доме должно быть достаточно тепло и уютно. Но по факту зимой жители таких домов очень часто вынуждены использовать всевозможные системы отопления. Особенно в первые годы после постройки, когда дом «сохнет». Учитывая стоимость электроэнергии, для семейного бюджета такой способ согреться может быть накладным. Кроме того, из-за нарушения температурно-влажностного режима дома микроклимат в помещении становится хуже, образовывается сырость и плесень, особенно в углах и на стыках «пол-стена-потолок».

Результаты проводимых Службой Качества ТЕХНОНИКОЛЬ тепловизионных обследований объектов говорят о некоторых проблемах, связанных с эксплуатацией домов, построенных по технологии, которая не предусматривает вентиляционный зазор и слой утепления между газобетоном и кирпичом.

Например, в марте 2016 года проводилась тепловизионная съемка фасада жилого комплекса в Московской области.

Данные по объекту:

Тип объекта – таунхаус на стадии эксплуатации;

Дата сдачи объекта – 30 ноября 2015 г.;

Дата проведение осмотра – 1 марта 2016 г.;

Конструкция фасада – газобетонный блок (400 мм) + облицовочный кирпич (120 мм), утепление отсутствует.

 10.png  4.png

   Рисунок 1. Общий вид здания и показания температуры и влажности

«Влажные пятна на фасаде могут быть следствием двух причин, - комментирует Александр Плешкин. - Возможно, мокрые процессы внутренних отделочных работ производились в холодное время года. В данный период кладка еще не успела высохнуть. Также отсутствуют входные и выходные отверстия для создания движения воздуха в вентилируемой кладке. Паровоздушная смесь, которая проникла в кладку из внутренних помещений, встретилась с отрицательной температурой на улице, в результате чего выпала в виде конденсата - воды. Вторая возможная причина образования локальных пятен - наличие мощных теплопроводных включений, которые и выступили в качестве источника конденсата в большом количестве».

Почему расчеты расходятся с фактами?

При использовании тепловизионной съемки были выявлены тепловые потери в местах примыкания стены к кровле, цокольной части, и по контуру плит перекрытий по всему периметру фасада.

«Это связано с тем, что на стадии проектирования теплотехнический расчет фасада соответствует нормам по тепловой защите зданий. Нюанс в том, что расчеты проводятся по глади фасада, без учета мест сопряжений и примыканий плит перекрытий со стеной, окнами, устройства армапоясов и мауэрлатов и так далее. Также не стоит забывать про учет теплопотерь при укладке блоков – в швах в большинстве случаев используется классический цементно-песчаный раствор, реже - специальный тонклослойный клеевой, но вне зависимости от выбранного типа данный способ соединения блоков создает мосты холода, которые и могут спровоцировать конденсацию паров остаточной строительной влаги. Если еще учитывать теплопотери через неоднородности, то получаем уже критические значения», - объясняет эксперт.

Результаты расчетов с учетом всех теплопроводных включений будут приведены ниже, но то, что они будут отличаться от изначальных расчетов, подтверждается результатами тепловизионной съемки.

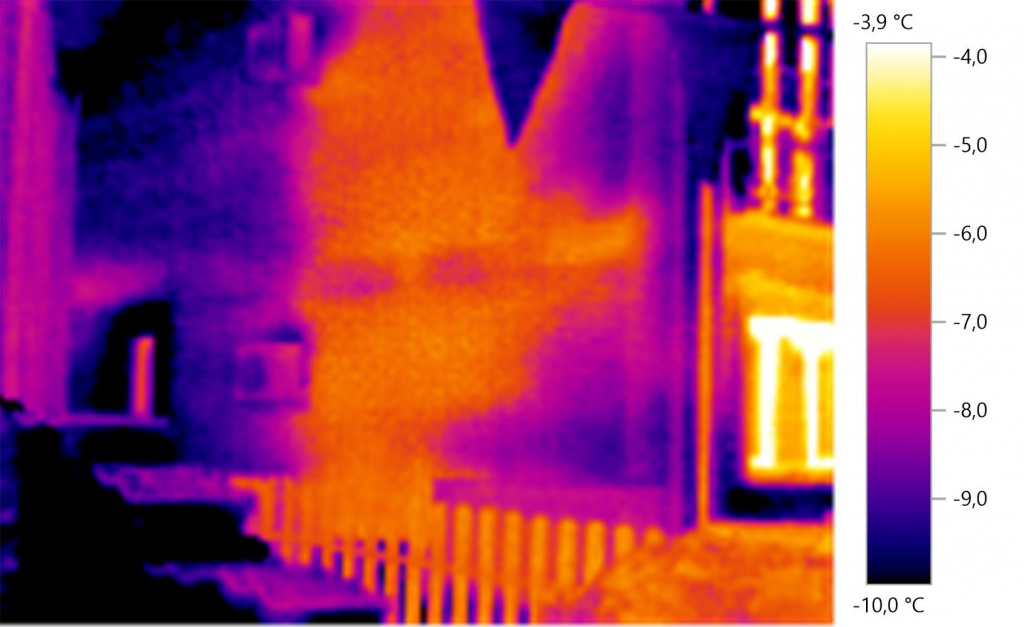

 Рисунок 2. Тепловизионная съемка 1 этажа
    Рисунок 3. Тепловизионная съемка 2 этажа

На фотографиях ниже наглядно демонстрируются теплопроводные включения (так называемые тепловые мосты) через плиты перекрытия, цоколь и сопряжения фасада с крышей, а также нарушения технологии строительства.

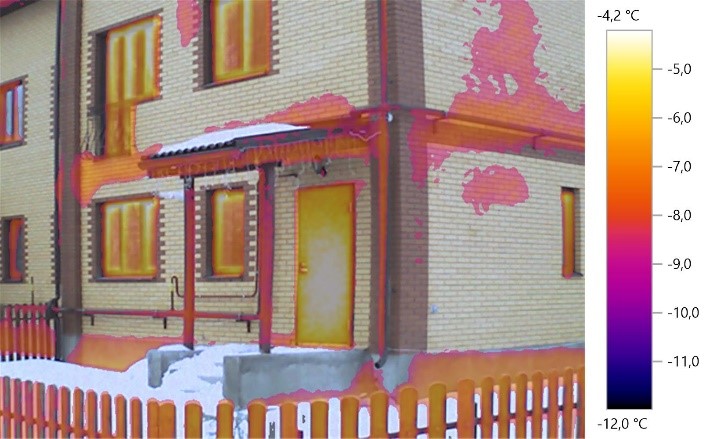

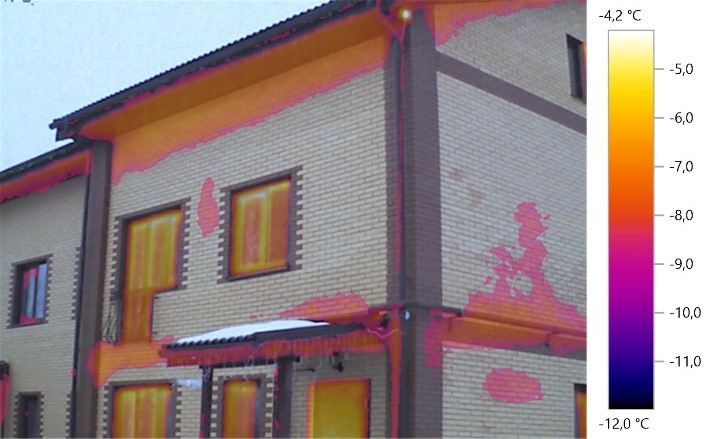

 13.jpg  14.jpg
   Рисунок 4. Тепловые потери

Ситуацию хорошо объясняют результаты испытаний тепловой однородности двуслойных стен, проведенных экспертами из Санкт-Петербурга А. С. Горшковым, П. П. Рымкевичем и Н. И. Ватиным. Они провели расчет приведенного сопротивления теплопередаче наружных стен типового многоквартирного жилого здания с конструктивной монолитно-каркасной схемой и двухслойными стенами из газобетона с наружным облицовочным слоем из кирпича в Санкт-Петербурге. Полученное значение 1,81 м2•°С/Вт не соответствуют не только требуемым 3,08 м2•°C/Вт, но и даже минимально допустимым нормативным требованиям 1,94 м2•°C/Вт. Различия в коэффициентах теплотехнической однородности исследователи объясняют различиями использованных в проекте конструктивных решений, количественного и качественного состава теплопроводных включений с учетом их геометрической формы. То есть учитываются все так называемые мостики холода, которые присутствуют в проекте: вид и материал крепежа, плиты перекрытия, стыки, обрамления и примыкания к стенам и окнам и так далее. Довольно распространен случай, когда теплотехническая неоднородность стеновой конструкции на реальном объекте еще ниже расчетной, потому что зависит от качества монтажа: наличие трещин, разломов, выбоин и иных дефектов изделий из газобетона может приводить к перерасходу строительного раствора, который выступает в качестве дополнительного теплопроводного включения, не учитываемого при расчете.

 Рисунок 5. Конструктивное решение наружной двухслойной стены

В итоге мы получаем, что фактический коэффициент теплотехнической однородности существенно меньше, чем расчетное значение. Разница может составлять до 47%. Приведенное сопротивление теплопередаче подобных конструкций может быть меньше нормативного значения до 70%, что требует либо увеличивать толщину газобетонных блоков в составе двухслойной стеновой конструкции, либо использовать промежуточный слой из теплоизоляционных материалов.

 Рисунок 6. Схемы расчетных фрагментов наружной двухслойной стены

«Результаты испытаний говорят о том, что закладываемый при проектировании коэффициент теплотехнической однородности 0,9 для стен из газобетона и кирпича для многих случаев является завышенным. Кроме того, проектировщики пользуются необоснованными значениями теплопроводности газобетона, - комментирует Александр Плешкин. - По факту такая конструкция не обеспечивает необходимое термическое сопротивление стен. Создать комфортный микроклимат, сократить размеры коммунальных платежей и повысить долговечность стен из газобетона и кирпича можно, благодаря включению теплоизоляции между газобетонным и лицевым (облицовочным) слоями. При выборе теплоизоляционного материала для конструкций такого рода особое внимание необходимо уделять значению сопротивления паропроницанию. Оно должно быть, как минимум на порядок меньше сопротивления паропроницанию несущего слоя наружной стены. Утепление стены из газобетона экономически обосновано и выгодно по сравнению с увеличением толщины газобетонной стены, при увеличении которого дополнительно нагружается фундамент и уменьшается полезная площадь помещений».

Влажность – важно ли это?

Хотелось бы отдельно отметить темы теплопроводности и влажности изделий из газобетона, которые являются сильными абсорбентами влаги, то есть могут впитывать значительное количество воды.

«Их фактическая влажность в начальный период эксплуатации может значительно превышать расчетную, это связано не только с процессом производства, транспортировки и складирования материала, но и с мокрыми процессами, которые происходят в доме во время его стройки – заливка стяжки, выравнивание стен и так далее. В этой связи теплопроводность изделий из газобетона может оказываться выше по сравнению с принятыми в проекте расчетными значениями, т. к. теплопроводность материала зависит от содержания влаги. Сложно поддается прогнозу количество лет через которое дом «выйдет» на проектные показатели. Это будет зависеть от климата, условий эксплуатации помещения и конструктивного решения стены – наличие вентиляционного зазора и правильно подобранных изоляционных слоев с точки зрения паропроницаемости. При грамотно спроектированной и выполненной конструкции выход на рабочий режим такой конструкции не должен превышать одного – двух лет», - комментирует Александр Плешкин.

Следует обращать пристальное внимание на вопрос испытания коэффициентов теплопроводности газобетона, а именно на условия влажности, при которых проводятся испытания.

Показатель теплопроводности определяют по ГОСТ 7076-99 «МАТЕРИАЛЫ И ИЗДЕЛИЯ СТРОИТЕЛЬНЫЕ. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме». В данном документе расчеты проводятся для материала в сухом состоянии, не регламентируется при какой весовой влажности материала необходимо проводить испытания. Некоторые производители газобетона проводят испытания на теплопроводность материала ссылаясь на ГОСТ 31359-2007 «Бетоны ячеистые автоклавного твердения», в котором указаны значения весовой влажности, при которой производятся измерения: для условий «А» весовая влажность составляет 4%, для условий «Б» - 5%.

Согласно СП 23-101-2004 «Проектирование тепловой защиты зданий» Приложение Д (или СП 50.13330.2012 «Тепловая защита зданий», Приложение Т) весовая влажность газобетона значительно превышает значения ГОСТ 31359-2007: для газо- и пенобетона плотности 1200;1000;800 весовая влажность составляет: 15% для условий «А» и 22% для условий «Б».

Расчетный коэффициент теплопроводности газобетона значительно занижен по сравнению с фактическим. Данный факт связан не только с особенностями использования материала в условиях влажности, но и с самой методикой испытаний теплопроводности газобетона - влажность при испытаниях снижена в 3,75 - 4,4 раза.

Такая разница в значениях влажности говорит о том, что после возведения конструкции газобетон на протяжении определенного периода времени достигает нормируемых значений равновесной весовой влажности, которая значительно выше той, при которой проводятся испытания теплопроводности материала.

В результате фактическое значение сопротивления теплопередаче здания не совпадает с расчетным. Данный факт говорит о снижении энергоэффективности здания и увеличении эксплуатационных затрат на отопление и кондиционирование.

«Таким образом, с помощью газобетона и кирпича вполне можно создать респектабельный, теплый и долговечный дом, - резюмирует Александр Плешкин. - Но только при строгом соблюдении технологии проектирования тепловой оболочки здания с учетом всех теплопроводных включений, корректных показателей влажности газобетона, которую он приобретет в процессе эксплуатации, а также при обязательном наличии теплоизоляционного слоя и вентиляционного зазора».

Облицовка дома из газобетона кирпичом: крепление, ширина фундамента, цена

Газобетон – это строительный материал, который становится все более актуальным при возведении жилых помещений. Столь востребованным он стал за счет повышенной теплоемкости, небольшой массы и отсутствием необходимости заливать мощный фундамент. Однако, материал пористый и боится влаги, поэтому для защиты от негативного воздействия окружающей среды, следует использовать облицовочные материалы. Облицовка дома из газобетона кирпичом – это более подходящий способ, для тех кто еще не выбрал вид отделки для фасада.

Правила облицовки стен дома из газобетона кирпичом

Плюсы и минусы газобетонной стены, облицованной кирпичом

Самый выгодный материал, которым можно облицевать газобетон – это кирпич. Преимущества выбора именно его? Рассмотрим плюсы:

  1. Надежная защита от агрессивного воздействия: снег, дождь.
  2. Гарантия качественной звукоизоляции внутри помещения.
  3. Презентабельный фасад.
  4. Способность противостоять абсолютно любым явлениям природы, за счет высокой прочности конструкции.
  5. Газобетонные стены наделены паропроницаемостью, а значит, отделка должна иметь точно такое же свойство, которому прекрасно соответствует кирпич.
  6. Кирпич увеличивает срок службы жилого помещения.
  7. Отличная морозостойкость и механическая прочность.

Как и других материалов, у газобетонных стен есть некоторые недостатки, которые весьма значительны:

  1. Если укладка газоблоков будет с воздушным зазором, то в полости стены будет образовываться конденсат, что станет причиной утраты свойств блока намного раньше.
  2. Необходимость производить дополнительные деньги на покупку облицовочных материалов.

Способы облицовки стен кирпичом

Как оказалось, разработано три варианта облицовки газоблочных стен, где используется кирпич: плотно к стенам, с воздушным за зазором, как трехслойная стена. Все они отличаются между собой по конструкции и методу укладывания кирпича. Остановимся подробнее на каждом.

Правила облицовки стен дома из газобетона кирпичом

Вплотную к стене

Этот метод редко пользуется спросом, т.к. актуален только для не отапливаемых помещений. Если такой способ реализовать в сооружениях с отоплением, то теплый воздух, стремясь уйти на улицу, будет образовывать конденсат, что послужит толчком к разрушению стены с внешней стороны.

Нельзя жестко соединять кирпич и газоблоки, потому как у них совершенно разный коэффициент теплоотдачи, т.е. в жару или на сильном холоде они подвержены неодинаковому расширению, а это, в скором времени, послужит причиной порчи кладки стены.

С воздушным зазором без вентиляции

Данный способ облицовывания считается долговечным, потому как повышает теплоизоляцию стен. Учтите, что способ актуален для сооружений без отопления, потому как этом варианте кладки не предусмотрена вентиляция, как следствие, скопившийся конденсат будет накапливаться в самой нижней части стены над фундаментом. Строители  рекомендуют в участке между кирпичом и газоблоком укладывать слой теплоизоляции.

Правила облицовки стен дома из газобетона кирпичом

Трехслойная стена с вентилируемым пространством

Такая кладка считается самой оптимальной в отношении повышенного срока эксплуатации и технических характеристик стройматериалов. Трехслойный вариант представляет собой: первый слой – газоблоки, второй – пространство для вентиляции, третий – кладка кирпича. Создать подобную стену не просто, потому как это очень сложный процесс, где нужны умения правильно производить расчеты.

Формируется кирпичная стена, где требуется проделать сквозные отверстия, служащие вентиляцией. Существует определенная формула: на 10 квадратных метров делается 35 квадратных сантиметров отверстий в любом порядке (диаметр отверстия 1 сантиметр). Строители  рекомендуют делать отверстия в швах между кирпичами.

Нижние отверстия стоит делать с уклоном на уличную сторону, чтобы образуемый конденсат вытекал на улицу.

Есть еще технология создания вентиляционных коробов. Суть в том, что вертикальные швы между кирпичами расположенными рядом не заливают раствором, а вставляют в них пластиковые коробки со специальными отверстиями. Это требуется для беспрепятственной циркуляции воздуха, а через вышеуказанные отверстия выходит влага.

Когда подходит очередь укладки утеплителя, надо подбирать такой, чтобы он не напитывался влагой и был дышащим. Пример такового – базальтовая вата.

Правила облицовки стен дома из газобетона кирпичом

Утепление газоблоков с обкладкой из облицовочного кирпича

Дом из газобетона с облицовкой кирпичом следует обязательно утеплить. Это необходимо не только для идеального сохранения тепла в здании, но и для повышения характеристик эксплуатации. Итак, существует несколько вариантов утеплителя и каждый стоит рассмотреть отдельно:

  1. Керамзит – представляет собой насыпной утеплитель, в состав которого входят гранулы обожженной глины.
  2. Минеральная вата – включает в себя минеральные волокна. Строители рекомендуют отдавать предпочтение тому варианту, что производится в плитах. Важно: минеральная вата быстро пропитывается влагой, а значит, ей нужна гидроизоляция.
  3. Базальтовая вата – в ее основу включены волокна горных пород. Утеплитель отличается высокой стойкостью к огню и влаге, прекрасно пропуская через себя воздух. Такая вата – это удобный вариант для заполнения открытого пространства между двумя стенами.
  4. Пенофол – это синтетический фольгированный материал. Он имеет маленькую толщину, что очень актуально, когда между обшивкой и стеной слишком маленький проход.
  5. Пенополистирол –бюджетный вариант, но в тоже время он не пропитывается влагой. Форма выпуска – плиты, за счет чего легко прикрепляется на стену. Интересно то, что это самый популярный материал при утеплении газоблоков.

Существует определенный порядок монтажа утеплителя, зависящий от типа материалов. Все виды, за исключением керамзита, монтируются перед тем, как делать облицовку. Вату и пенопласт фиксируют при помощи специальных дюбелей-зонтиков из пластмассы. При теплоизоляции керамзитом, его при необходимости можно досыпать в процессе создания облицовки.

Чтобы не было швов между составляющими частями теплоизоляции, их заделывают при помощи герметика или монтажной пены.

Правила облицовки стен дома из газобетона кирпичом

Технология устройства облицовки

Технология формирования облицовки немного отличается и зависит от того, в каком здании она создается – в новом или в эксплуатирующемся. Стоит рассмотреть каждый из более детально.

При строительстве нового сооружения

Фундамент кладется по всей толщине строящейся стены, т.е. для кирпича и газоблока. Гидроизоляция цоколя делается также для всей стены. Далее можно будет начинать класть стены. Что класть в первую очередь, решайте сами: кирпич, газоблок или все одновременно. Но кирпичная кладка обладает большим количеством швов по высоте, но надо понимать, что они заметно толще, а вот блоки вообще можно укладывать на клей. Так возникает разница усадок, но она не значительна, если говорится не о сооружениях, где много этажей.

Крепление газобетона и кирпича при облицовке нового здания

Крепление облицовочного кирпича к газобетону делается с использованием обычной арматуры. Изготовить ее можно самому из прутка или проволоки необходимого диаметра. Кроме этого, для этих целей подходит стальная лента. Но во всяком случае нужно обращать внимание на следующие моменты:

  1. Сумма величин площадей поперечного сечения арматуры не больше половины квадратного сантиметра на квадратный метр новой кладки.
  2. Количество арматурных изделий на квадратный метр – 3-5 штук.
  3. Возле углов или проемов на расстоянии 20-25 см надо делать еще ряд, шаг которого составляет 25-30 см.

Вместо связей можно взять и заводские изделия, которые одновременно предусматривают крепление утеплителя.

При установке связей нужно обеспечивать качественную анкеровку – т.е их положено погружать в раствор чередуя ее, примерно, на расстоянии 10 диаметров.

Правила облицовки стен дома из газобетона кирпичом

Облицовка внешних стен эксплуатирующегося здания

В такой ситуации нужно возводить еще один фундамент под кладку. Без разницы, какой тип будет выбран, главное, чтобы он справился с дополнительной нагрузкой, т.е. выдержал стены, перекрытия, кровлю и т.д., которые уже удерживает фундамент.

При формировании такой облицовки, связи закрепляются на дюбеля. В стене лучше сделать сквозные отверстия и монтировать прутья шайбами с внутренней части. Прутья можно крепить в слепые отверстия. Старайтесь не заливать стандартный раствор, для такого случая подойдет клей на базе эпоксидной смолы.

Для крепления подходят самоанкерующиеся болты, потому как они практически мгновенно и достаточно качественно крепятся в блоках из газобетона и швах, расположенных между ними.

Правила облицовки стен дома из газобетона кирпичом

Рекомендации по облицовке

Облицовка кирпичом газобетонных блоков – это сложная работа, состоящая из трех этапов, которые стоит рассмотреть более подробно:

  1. Заливка фундамента.
  2. Подбор кирпича.
  3. Формирование кирпичной кладки.

Закладка фундамента

Это основной момент, который нужно продумать изначально, т.е. еще до старта строительства. Здесь необходимо учесть три нюанса: ширина газоблока, утеплителя и кирпича для облицовки. Обязательное условие – облицовывание не должно свешиваться с краев, т.е. ширина фундамента должна складываться из трех вышеуказанных компонентов.

Выбор кирпича

Газоблок необходимо облицовывать кирпичом, монтируемый на его ширину, иными словами, на половинку кирпича. Материал изготовления бывает пустотелый, клинкерный, полнотелый и силикатный. Чаще всего на практике берется клинкерный или пустотелый кирпич. Первый способ обходится намного дороже, но и положительных качеств у него не мало:

  • высокопрочный при сжатии;
  • клинкер по морозостойкости намного лучше, чем обычный лицевой кирпич;
  • привлекательный внешний вид;
  • низкое поглощение воды (5%), по сравнению с обычным кирпичом (около 13%).

Укладка кирпича

Завершающий этап облицовки, включающий в себя несколько этапов, где много важных моментов. Чтобы надежно защитить фундамент от конденсата, следует делать укладку на слой рулонной гидроизоляцию. Остальные ряды кладутся на заранее подготовленный раствор так, чтобы швы в предыдущем ряду плотно заполнялись. Для кладки понадобится металлический пруток, диаметр которого 0,8-1 см. Размещают снаружи. Аналогичный пруток используется при создании вертикального шва.

На сформированный ряд выкладывается раствор и кладется следующий кирпич. При движении ряда не забывайте вдоль него продвигать пруток.

Помните, что на несколько рядов требуется делать армировку. Для формирования подойдет синтетическая сетка, которую позволяется разрезать на полосы шириной 8 см. По мере застывания раствора, может понадобиться расшивка швов. Сначала их наполняют раствором, а после его образования, делается расшивка при помощи специального инструмента.

Кирпичная кладка с утеплителем внутри: технология

Устройство трехслойной кирпичной кладкиДом с утеплённой кладкой

Кирпич является самым распространённым материалом для возведения несущих стен. Он с успехом применяется как в многоэтажном промышленном строительстве, так и в частной малоэтажной застройке. Единственный недостаток кирпича – низкие теплоизоляционные качества. Чтобы решить эту проблему, производится дополнительное утепление стен. Кирпичная кладка с утеплителем внутри даёт возможность построить тёплый дом при минимальных затратах времени и финансов.

Минусы кладки без утепления

Ещё совсем недавно вопрос теплоизоляции кирпичных построек решался простым способом – увеличением толщины стены. Так, для средней полосы обычной являлась толщина стен в 3 – 3,5 кирпича, а в северных регионах она могла достигать 1 — 1,5 м. Это связано с высоким коэффициентом теплопроводности кирпича, что обуславливает большие теплопотери.

Устройство трехслойной кирпичной кладкиСравнительный анализ материалов

Кладка стен такой толщины была вынужденной мерой в отсутствие эффективных и недорогих теплоизоляционных материалов. Другим фактором, способствующим применению технологии «толстых стен» в советское время, была относительная дешевизна кирпича. Это позволяло упрощать технологию кладки за счёт отказа от использования теплоизоляционных материалов.

Однако в последнее время подобный подход становится слишком расточительным с финансовой точки зрения: помимо затрат на кирпич возрастают расходы на обустройство усиленных фундаментных оснований.

Ещё одна проблема, с которой можно столкнуться, устраивая кирпичную кладку без теплоизоляции – смещение точки росы внутрь помещений.

В строительстве точка росы – это точка внутри или снаружи уличных стен здания, где охлаждаемый пар, содержащийся в воздухе, начинает конденсироваться. Превращение пара в росу происходит при соприкосновении тёплого воздуха с холодными поверхностями.

Устройство трехслойной кирпичной кладкиРасположение точки росы при различной конструкции стен.

Наиболее предпочтительным вариантом является нахождение точки росы снаружи здания, в этом случае конденсирующаяся влага будет попросту испаряться под действием ветра и солнца. Гораздо хуже, если точка росы смещена внутрь помещений. Сырость, образующаяся на внутренних поверхностях стен, отрицательным образом влияет на микроклимат в доме, становясь источником повышенной влажности и причиной появления грибка и плесени.

Не утеплённые стены в зимние морозы охлаждаются на всю свою толщину, в результате конденсация пара происходит на их внутренних поверхностях.

В районах, где в холодное время года устанавливаются минусовые температуры, технология кладки кирпича с утеплителем является единственно приемлемой.

Трёхслойная кладка

Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка. Конструкция её выглядит следующим образом:

  1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.
  2. Утепление кирпичной кладки. Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.
  3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.
Устройство трехслойной кирпичной кладкиТрехслойная стена в разрезе

На рисунке:

№1- внутренняя отделка.

№2 – несущая стена здания.

№3 – утеплитель между кирпичной кладкой.

№4 – вентиляционный зазор между внутренним утеплителем и облицовочной стеной.

№5 – наружная стена с облицовкой из кирпича.

№6 – внутреннее армирование, соединяющая внутреннюю и внешнюю стену.

Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

  • Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.
  • Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.
  • Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.
  • Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.
  • Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

  • Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3 – 3,5 кирпича.
  • Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Выбор утеплителя

В качестве теплоизолирующего материала может применяться широкий ассортимент утеплителей, которые отвечают рекомендациям СНиП.

Во-первых, показатель теплопроводности материала должен быть таким, чтобы обеспечить защиту внутренних помещений при максимальных минусовых показателях, свойственных для данного региона.

Ознакомиться с теплоизолирующими показателями утеплителя можно в инструкции от производителя на его упаковке или в таблицах технических характеристик СНиП. Сравнив эти показатели с зимними минимумами температур, можно вычислить необходимую толщину слоя утеплителя.

Во-вторых, утеплитель должен обладать достаточной паропроницаемостью. Иначе влага будет скапливаться внутри него, что приведёт к потере им теплоизоляционных качеств.

И, в-третьих, внутренний утеплитель должен быть огнестойким. Благодаря своей негорючести, он не только не будет поддерживать горение, но и создаст огнезащитную прослойку внутри кладки.

Минеральная вата

Устройство трехслойной кирпичной кладкиМинеральная плита

Многочисленное семейство утеплителей, созданных на основе минеральных волокон, обладают отличными теплосберегающими характеристиками. Изготавливаются они методом взбивания в центрифуге расплавленных минералов: стекла, базальта, шлака и т.д. Низкий уровень теплопередачи в данном случае достигается за счёт высокой пористости материала — воздушные прослойки не позволяют холоду проникать сквозь минвату.

Минеральный утеплитель абсолютно не горюч, но очень боится сырости. При намокании он почти полностью теряет свои теплосберегающие свойства, поэтому при его укладке необходимо позаботится об устройстве эффективной гидроизоляции.

Пенополистирол

Вспененный полистирол – ещё один часто применяемый в трёхслойной кладке теплоизоляционный материал.

Устройство трехслойной кирпичной кладкиЛисты пенополистирола

Производят его методом насыщения воздухом жидкого полистирола, который после застывания приобретает вид пористых круглых гранул. Для заполнения колодцев в стене он может использоваться в форме листов или в качестве насыпного материала. Он гораздо меньше минваты боится сырости, но в отличие от неё горюч, поэтому стены, утеплённые пенополистиролом, следует беречь от открытого огня. Даже если пожар не повредит кирпичной кладке, он вызовет выгорание и расплавление пенополистирола внутри неё. Для замены утеплителя придётся производить трудоёмкие и дорогостоящие работы по демонтажу облицовочной части стены.

Насыпные утеплители

В частном строительстве иногда трёхслойная кладка производится с засыпкой внутренних колодцев различными минеральными заполнителями: шлаком, керамзитом и т.д. Подобная методика несколько дешевле и проще, нежели укладка минплиты или листов пенополистирола, но эффективность её гораздо ниже. Связано это с более низкими показателями теплозащиты шлака и керамзита.

Шлак очень гигроскопичен – склонен впитывать в себя и удерживать влагу, что может послужить причиной увеличения его теплопроводности и преждевременного разрушения прилегающих слоёв кирпича.

Кладка трёхслойных стен

Устройство трехслойной кирпичной кладкиУстройство колодцев в кладке

Кладка стены с утеплением выполняется в несколько этапов.

  1. Кладка внутренней стены. Производится по тем же технологиям, что и кладка обычной несущей стены из полнотелого кирпича, либо строительных блоков. В зависимости от минимальных зимних температур может иметь толщину в 1 или 1,5 кирпича.
  2. Кладка внешней стены с облицовкой. Выполняется таким образом, чтобы между ней и внутренней стеной оставался зазор, необходимый для укладки или засыпки утеплителя — колодец. Между собой 2 стены могут соединяться либо связями из анкерных болтов и арматуры, либо кирпичной перевязкой, осуществляемой через определённые промежутки.
  3. Гидроизоляция нужна для защиты утеплителя от сырости, так как полностью предотвратить поступление влаги сквозь кирпич невозможно.
  4. Заполнение колодцев засыпным утеплителем производится по достижении стен высоты 0,8 – 1 м. Листовой и рулонный утеплитель крепится к внутренней стене при помощи дюбелей-грибов с широкой пластиковой шляпкой, после чего он закрывается внешней облицовочной кладкой.

Для сооружения гидроизоляционного слоя не рекомендуется применять «глухие» материалы, такие как рубероид. Это исключит возможность свободного газообмена между внешней средой и внутренними помещениями дома. Во внешней стене через каждые 0,5 – 1 м следует оставлять вентиляционные продухи – незаполненные раствором вертикальные швы между кирпичами.

Трёхслойная кладка кирпича позволяет решить множество проблем, возникающих при эксплуатации жилья в зимнее время. Процесс возведения таких стен показан на представленном ниже видео.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
