Виды и типы светодиодных лент
Светодиодная лента – это уникальная конструкция, поражающая своей практичностью и легкостью монтажа. Возможность реализации с ее помощью различных декоративных и осветительных конструкция способствовало резкому росту спроса на этот вид светодиодных (LED) изделий. Сегодня LED лента – неотъемлемая часть любого дизайнера при организации подсветки, начиная с уютных интерьеров и заканчивая крупными коммерческими проектами. На современном рынке представлено огромное множество светодиодных лент, условно разделить которые можно на несколько видов, основываясь на области их применения и технических параметрах.
Содержание
- 1 Классификация по цвету свечения
- 2 Вид применяемых светодиодов
- 3 Направленность свечения
- 4 Плотность монтажа
- 5 Напряжение питания
- 6 Классификация по мощности
- 7 Степень защиты
Классификация по цвету свечения
Цветовой оттенок свечения – это, пожалуй, первый параметр в любом светодиодном изделии.

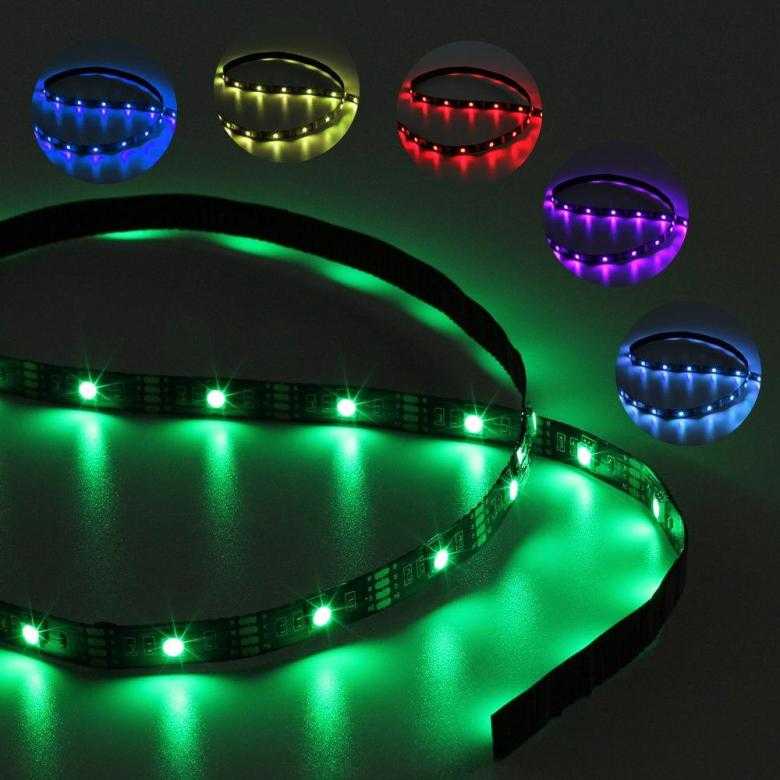

По этому параметру LED ленты делятся на две группы: одноцветные и многоцветные.
Одноцветные ленты, при подаче напряжения питания, излучают только один цвет, как правило, это белый, синий, красный, желтый или зелёный. Но помимо этих основных цветов, можно встретить экземпляры малинового, бирюзового или фиолетового свечения. Ленты белого цвета дополнительно подразделяются исходя из цветовой температуры (теплой, нейтральной или холодной). Из нестандартных вариантов стоит отметить изделия ультрафиолетового и инфракрасного свечения. Многоцветные ленты конструируются с применением многокристальных светодиодов, в которых каждый кристалл излучает строго определенный цвет. Наиболее распространенными являются лены на основе RGB и RGBW светодиодов.
Аббревиатура из английских букв указывает на цвета свечения светодиодов: R – красный, G – зеленый, B – синий, W – белый.
Подключаются многоцветные ленты через специальный контроллер, который служит для регулировки тока питания цветовых каналов.
Вид применяемых светодиодов

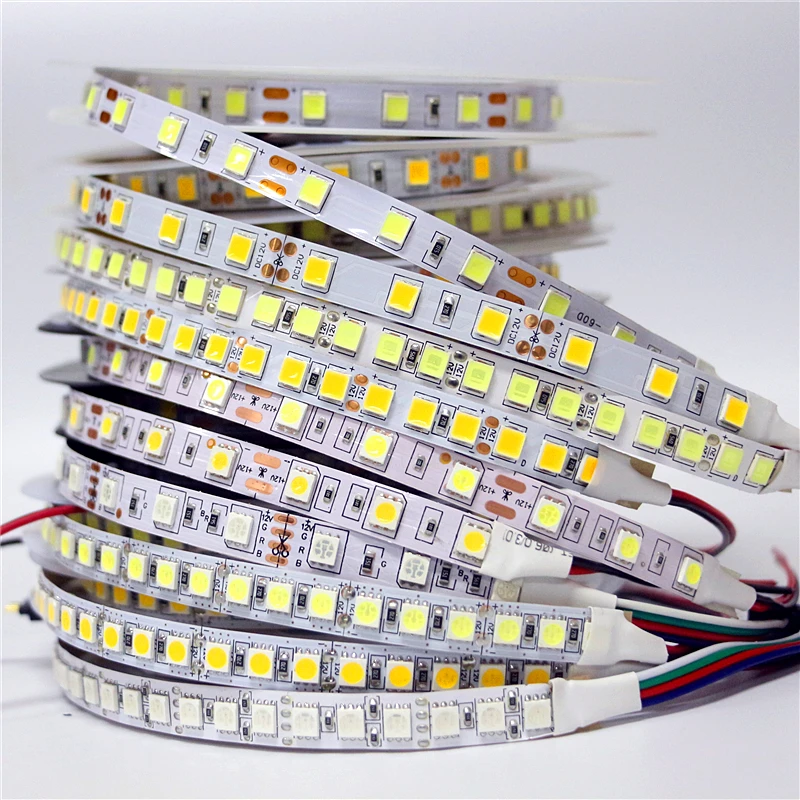

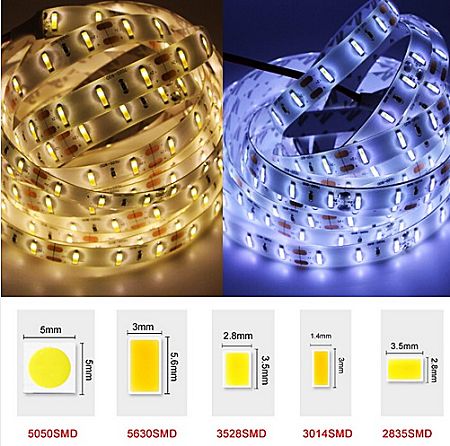

Как правило, вид применяемого излучающего диода определяется размером чипа и маркируется четырёхзначным числом. Сегодня наиболее часто применяются светодиоды 5730, 2835, 3528 и 5050. Две первые цифры указывают на длину чипа, две вторые – на его ширину. Обозначения указываются в миллиметрах.
Направленность свечения
По направленности свечения все светодиодные ленты делятся на два вида: фронтальные и торцевые. Наибольшее распространение нашли LED ленты фронтального свечения с углом рассеивания 120°. Профильные экземпляры могут иметь меньший угол рассеивания, чтобы сфокусировать пучок света на определённом предмете.
Гибкие светодиодные полосы торцевого (бокового) свечения менее популярны, т.к. излучают свет под углом 90° относительно основания. В остальном они схожи с фронтальными аналогами.
Плотность монтажа
Световой поток и нагрев светодиодной ленты напрямую связан с количеством установленных светоизлучающих диодов в одном погонном метре.
Сегодня стандартная классификация предусматривает 30, 60, 90, 120, 240 светоизлучающих диодов на метр. Погоня за увеличением светового потока, привела к появлению лент с чипами, размещенными в 2,3 и даже 4 ряда. Многорядные образцы нередко производят с применением светодиодов с разным цветом свечения. Такое сочетание предоставляет дополнительные возможности в управлении.
Вдоль всей полосы, через 5-10 см, указываются линии разреза в виде значка ножниц. Исключение составляют ленты с питанием от 220В. В них, последовательную цепочку образуют светодиоды количеством 60 шт. Поэтому разрез можно производить с кратностью 50 см (при плотности 120 шт./м) или 100 см (при плотности 60 шт./м).
Напряжение питания
Напряжения имеет большое значение в питании любого электронного изделия, поэтому все виды светодиодных полос условно классифицируются и по данному параметру. Первоначально ленты выпускали только под блок питания (БП) с выходным напряжением 12В, но, с появлением мощных светодиодов, сильно выросла токовая нагрузка на печатные проводники, что стало причиной их частого перегрева.
Выходом из ситуации стало введение новых стандартов питания:
- от БП постоянного тока напряжением 24В и 36В;
- от сети переменного тока напряжением 220В.
Ленты, рассчитанные на питание от переменной сети 220В, подключаются через выпрямитель. Как правило, в комплектацию входит унифицированный кабель с вмонтированным диодным мостом и соответствующим коннектором.
Классификация по мощности
Мощность указывается в Ваттах на погонный метр или на полную бобину и зависит от типа светодиодов, их плотности и напряжения питания. Существуют стандартные значения мощности для лент с SMD элементами разного типа, запитанными от БП 12В.
Затрагивая такой параметр как мощность, было бы не правильно не упомянуть дешевые изделия китайского производства. Реальная мощность изделий с чипами китайских брендов иногда в 2 раза не дотягивает до фирменных образцов. Результат – низкая светоотдача. Зачастую мощность потребления соответствует заявленной, но световой поток значительно ниже указанному в характеристиках.
Этот факт также объясняется монтажом элементов низкого качества.
Степень защиты
Виды светодиодных лент отличаются типом исполнения, а именно, способностью противостоять негативным воздействиям пыли и влаги. Класс защиты приводится на упаковке в виде двух цифр, расположенных после сокращения IP. Например, лента с открытым монтажом деталей относится к классу IP20 и не имеет какой-либо герметизации. И, наоборот, полностью изолированная лента имеет наивысшую степень защиты IP68 и рассчитана на нормальную работу в воде.
Основание всех светодиодных лент покрыто клеевым слоем, который обеспечивает надёжный контакт с большинством типов поверхностей. Применяя ленту без декоративного профиля, нужно обратить внимание на цвет её основания, т.к. в выключенном состоянии она будет выделяться из общего интерьера. Её подложка может быть белого, серого, коричневого цвета или иметь прозрачную основу.
Кроме рассмотренных видов лент производители светодиодной продукции выпускают также экземпляры с более широкими возможностями.
Сюда можно отнести светодиодные комплекты по реализации сложных динамических эффектов и с возможностью синхронизации для одновременного управления несколькими светящимися участками.
виды, способы и нюансы монтажа
Светодиодная лента — это современный источник основного или дополнительного освещения различной интенсивности. Она изготавливается в виде гибкой ленты из эластичного материала, на которой закреплена целая система контактных площадок. Меж ними на одинаковых интервалах размещаются светодиоды — полупроводниковые источники света. На российском рынке в изобилии предлагается подобная продукция разными производителями, но все реализуемые ленты схожи по свойствам и достаточно гибкие, что позволяет монтировать их с любой степенью кривизны. С тыльной стороны на полосу с диодами нанесен клеящий состав, облегчающий ее крепление на любой поверхности. Для штатной работы светодиодной ленты нужен постоянный ток напряжением в 12 либо 24 V, требуемое напряжение обозначено на изделии через равные интервалы.
Помимо светодиодной ленты, изготовители поставляют на рынок и все, что требуется для монтажа: контроллеры и преобразователи напряжения, соединительные клипсы.
Виды светодиодных лент
Несмотря на схожее строение, светодиодные ленты отличаются по яркости свечения и спектру цвета. Смонтированные на лентах светодиоды бывают:
-
белыми;
-
красными;
-
зелеными;
-
синими.
Белый цвет светодиодов делится на 3 спектральных типа: холодный (с характерным голубоватым оттенком), нейтрально белый и теплый, цветовая t первого составляет 2700 К, второго — 6500 К, третьего — 10 000 К.

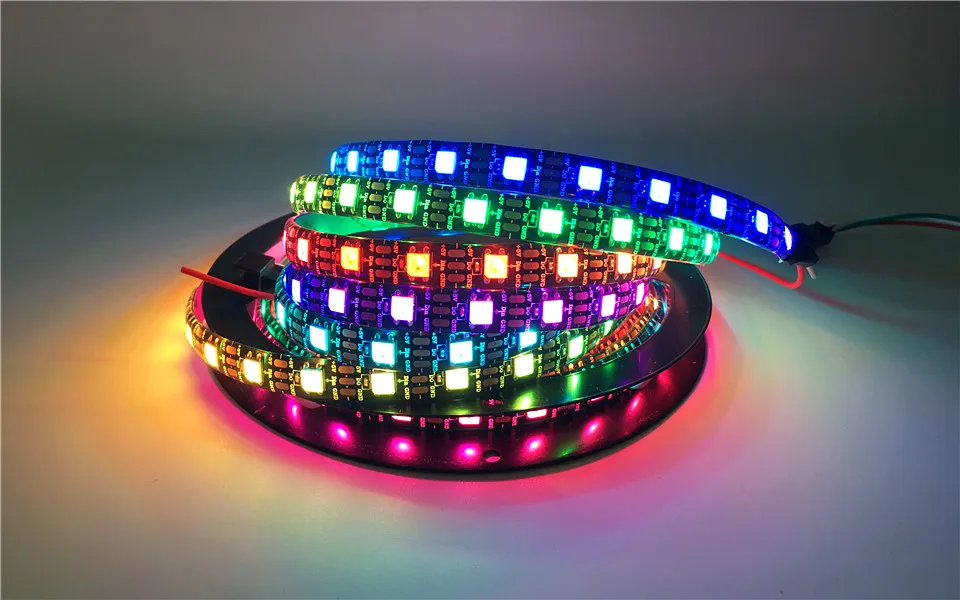

Светодиодные ленты могут быть моно- или полихромными. Последние используют тогда, когда нужно дополнить моноцвет разными оттенками, создавая эффектные подсветки или световые композиции в интерьере.
Лента светодиодная OGM 12В 48Вт 2835 60д/м IP20 5м 1300лм/м теплый
Применение светодиодных лент
Сверхяркие диоды, установленные на эластичной подложке, а также разнообразное исполнение лент дает широчайшие возможности их применения. При частом размещении светодиодов на подложке и монтаже ее над пленочным натяжным потолком получится эффективное верхнее освещение с возможностью регулирования его интенсивности. Но чаще всего светодиодные полосы применяют в качестве дополнительного освещения в тех зонах, где основного света недостаточно или так требует задумка дизайнера.
Популярный вариант применения подобных лент — их монтаж в изгибах подвесных многоуровневых потолочных конструкциях из гипсокартона. Ленты с диодами слабого свечения принято использовать и как ночники. Для этого лучше выбирать ленты монохромного типа синего либо зеленого цвета. Обустроить аварийное освещение можно красной светодиодной лентой, запитав ее от аккумуляторной батареи. Низкая энергоемкость светодиодной ленты позволит такому освещению работать длительное время. Есть ленты с достаточно надежной защитой от внешних негативных факторов, их применяют для обустройства наружного освещения: подсветки фасадов и ландшафта усадьбы, дорожек и зон отдыха.
Активно применяют светодиодные ленты и в сфере автомобильного тюнинга.
Они прекрасно выдерживают сильные вибрации, образующиеся в процессе движения автомобиля, и дают интенсивный световой пучок разного цвета, не требуя применения светофильтров. Светодиодные ленты применяют и в качестве ходовых огней, и как подсветку разных зон салона, некоторые автолюбители даже устанавливают ленту под днище кузова. Такая подсветка использует минимум электроэнергии и не дает чрезмерной нагрузки на автомобильный АКБ.
Как устроена светодиодная лента: версии исполнения

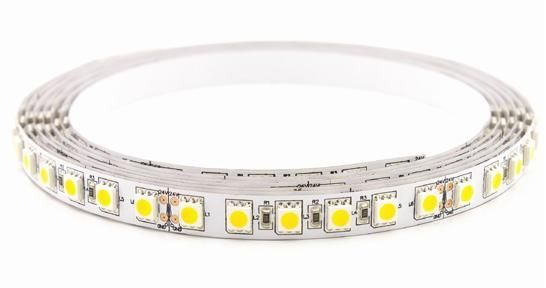

Основой ленты служит гибкая подложка. На ней размещаются светодиоды преимущественно двух типоразмеров: SMD3528 или SDM5050. Цифровой код в их маркировке информирует о параметрах, выраженных в миллиметрах. Так, например, код 3528 означает, что размер диодов составляет 3.5 х 2.8 мм. Крупные светодиоды обеспечивают более мощный световой поток. Помимо точечных источников света, на гибкой подложке расположены также резисторы и контактные токопроводящие площадки, к которым присоединяют провода, чтобы с их помощью подключать ленту к электросети.
Лента состоит из сегментов, включающих три светодиода. Между ними предусмотрена условная разделяющая линия, по которой пяти- или десятиметровую ленту можно делить на отрезки требуемой длины. Контакты присоединения расположены с двух сторон намеченной линии разреза. На монохромных лентах для их обозначения используют знаки «+» и «-», для облегчения подсоединения блока питания. Полихромные ленты имеют четыре вывода, для которых приняты следующие обозначения: «+12(24)», «R», «G» и «B». При подключении к плюсовому контакту плюса от БП и подсоединении минуса на какой-либо из выводов с буквенной маркировкой светодиоды будут светиться одним цветом. Регулировать превалирующие оттенки можно при помощи контроллера для полихромных светодиодных лент.
Лента светодиодная OGM 12В 36Вт 5050 30д/м IP65 5м RGB

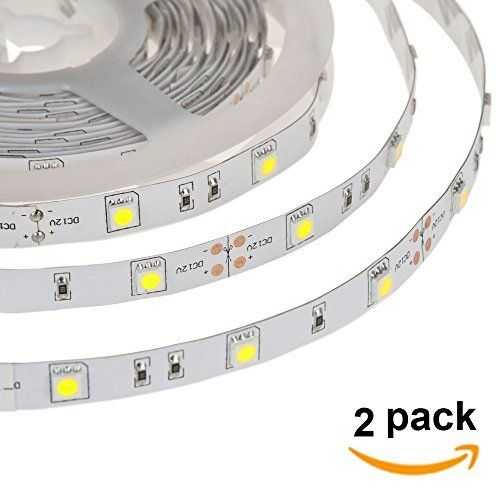

Практически любая светодиодная лента с обратной стороны имеет липкий слой, скрытый защитной пленкой. При монтаже пленка удаляется, лента легко крепится к разным поверхностям.
При этом зона монтажа предварительно очищается и обезжиривается. У лент простых моделей размещенные на подложке элементы никак не защищены. Поэтому они годятся только для внутреннего использования, их монтируют в сухих жилых помещениях, в труднодоступных местах, чтобы исключить возможность случайного повреждения. Если условия эксплуатации сопряжены с воздействием негативных факторов или высоки риски механического повреждения ленты, используют модели с пылевлагозащитным покрытием. В качестве такого покрытия производители используют прозрачный полимер, из которого формируется покрытие полукруглого сечения. Помимо защиты, оно еще играет роль эффективного рассеивателя света. Есть и другие, менее распространенные варианты исполнения светодиодных лент, информацию о которых можно почерпнуть на сайтах изготовителей этой продукции.
Как подсоединяют ленты и регулируют их работу
Процесс установки проходит в несколько этапов.
-
Планируется траектория монтажа полосы светодиодов, определяется место установки контроллера, блока питания и других вспомогательных устройств.
-
Выполняются необходимые замеры, нарезается лента.
-
При необходимости светодиодную полосу наращивают либо соединяют под острым углом, используя для этого специальные клипсы.
-
Проводится крепление ленты. По мере продвижения работ снимается защитное покрытие с клеящего слоя, полоса с диодами крепится на подготовленной чистой поверхности.
-
Свободные контакты подключаются к контроллеру.
Для того чтобы подключить светодиодные ленты, применяется специальное оборудование, позволяющее регулировать не только яркость светового потока, но и приоритетный оттенок, если полоса диодов полихромная.
Блок питания
Он нужен для подключения светодиодов к электрической сети. В нем переменное стандартное напряжение в 220 V преобразуется в постоянное мощностью 12 V или 24 V, тем самым обеспечиваются требуемые параметры тока.
Контроллер RGB
Управляющий контроллер предназначен для регулировки оттенка света, исходящего от полихромной светодиодной ленты.
Пульт управления позволяет задать желаемую интенсивность для любого из основных тонов свечения путем подачи требуемого напряжения на разные группы светодиодов. Нередко на регулировочных пультах стоят предустановленные значения либо предусматривается возможность включения режима плавного изменения оттенков. Контроллеры хорошего качества оснащены пультами ДУ. Электропитание подается на контроллер, а тот распределяет его по диодам.
Контроллер RGB OGM 12В, 216Вт, 3х6А, радио пульт кнопочный
Диммер
Это устройство позволяет регулировать яркость светового потока ленты. Сделать это простым переменным резистором нельзя, поскольку работа диода зависит от входного напряжения. Если его просто снижать, то лента будет на каком-то уровне просто отключаться, а не уменьшать интенсивность свечения. Регулировка диммером основана на подаче импульсного тока. В результате светодиод переходит в режим частого мигания, и эта частота определяет видимую яркость.
Усилитель сигнала
Так называют прибор, увеличивающий мощность сигналов, посылаемых контроллером и диммером, без изменения входящих значений.
Некоторые особенности подключения ленты
Оборудование, используемое при монтаже светодиодных лент, имеет разные типоразмеры и уровень защиты. И если при установке ее в недоступных глазу местах размер вспомогательных устройств особой роли не играет, то, например, для подсветки аквариума или на ограниченном пространстве лучше использовать миниатюрные блоки питания и другие регулирующие приборы. Эффективно распределять свет диодов поможет специальный крепежный профиль, оснащенный отражателями и отдельной отражательной линейкой.
Его использование дает возможность установить требуемое направление светового потока без ущерба его яркости либо помогает добиться равномерного рассеивания.
Специальный крепежный профиль для установки светодиодных лент — это продольный желоб, внутри которого и закрепляется гибкая подложка с диодами. Крышку для него обычно изготавливают из матового поликарбоната. Это дает дополнительное рассеивание светового пучка и одновременно обеспечивает ленте защиту. К тому же такое крепление выглядит весьма эстетично. Чтобы в ночное время не включать верхний свет, когда вы идете на кухню либо в санузел, рекомендуем смонтировать на полосах с диодами датчики движения. Они будут срабатывать, как только вы встанете с постели, не потребуется щелкать выключателем.
Выключатель с датчиком движения APEYRON, 12/24В, 72/144Вт, 6А
Если планируется наружный монтаж ленточных светодиодов либо установка их в бассейне, аквариуме, авто или в других агрессивных условиях эксплуатации, нужно подобрать модель с соответствующим уровнем защиты.
Кроме того, регулирующие приборы также должны быть в герметичном исполнении. Определить уровень защиты помогает расшифровка маркировки изделий. Наиболее простые и лишенные защиты приборы соответствуют классу IP20, а максимальная ее степень предусмотрена в устройствах класса IP68.
Если вы не обладаете минимальными навыками работы с электроприборами и монтаж своими руками светодиодной ленты и всех необходимых для ее нормальной работы устройств кажется слишком сложным, пригласите для установки профессионала, который проделает эту работу быстро и качественно.
