Отвертки – ручной инструмент, востребованный при ремонтных, монтажных и демонтажных работах. Изделия формируют разъемные соединения, обеспечивают быструю разборку композитных узлов и замену изношенных элементов.

В материале:

• Типы наконечников отверток
• Прямой шлиц SL
• Крестообразные шлицы
• Французский шлиц
• Квадратные шлицы
• Внутренние шестигранники
• Пятилучевые шлицы
• Шлицы звездообразного типа
• Комбинированные шлицы
• Конструктивное исполнение отверток
• Классические отвертки
• Гибкие отвертки
• Диэлектрические отвертки
• Индикаторные отвертки
• Инструмент для точных работ
• Ударно-поворотные отвертки
• Отвертки с храповым механизмом
• Отвертки под биты
• Рукояти

Все виды отверток имеют схожую конструкцию: рукоять и металлический стержень. Последний обладает наконечником заданной формы, совместимым с определенными метизами.

Типы наконечников отверток

Тип наконечника отвертки – ключевой параметр. Он определяет область использования инструмента и типы компонентов, с которыми возможна работа.

Требования ко всем видам наконечников отверток.

• Высокая точность исполнения. Строгое соблюдение типоразмеров гарантирует плотный контакт с крепежом. Отклонения приведут к проскальзыванию инструмента, увеличат риск порчи метиза.
• Использование качественное стали. Наконечник испытывает значительные нагрузки. Применение сплава с низкими прочностными характеристиками – гарантия быстрого износа изделия.

Известные производители изготавливают наконечники из легированной стали. Материал усилен хромом, молибденом и ванадием, устойчив к механическому воздействию и коррозионному поражению.

Прямой шлиц SL

Тип наконечника отвертки SL – один из наиболее популярных. Он позволяет работать с винтами и шурупами, не требующими сильной затяжки. Такие метизы используются в малоответственных конструкциях, широко применялись в изделиях времен СССР.

Рис. 1 Шляпка метиза под шлиц SL

Выделяют два типа шлицевых отверток SL: первый – с плоскими шлицами классической формы, второй – с радиусным основанием. Классические шлицы имеют заточку под острым углом, могут смещаться во время вращения. При этом они позволяют поддеть метиз и работать с поврежденными крепежами. Радиусное основание повышает надежность фиксации, но исключает работу с проблемными элементами.

Рис. 2 Отвертка со шлицом SL

Крестообразные шлицы

Обширная группа шлицов. В наличии классические и модифицированные решения. Последние обладают улучшенными эксплуатационными показателями, предназначены для особых работ.

Филлипс (РН)

Популярный тип шлица в России и ЕС. Он обеспечивает надежный контакт с инструментом, позволяет прикладывать значительные усилия при протяжке.

Рис. 3 Шляпка метиза под шлиц РН

Наличие дополнительных граней повышает комфорт работы с электроинструментом и эффективность труда в различных пространственных положениях. Тип наконечника отвертки PH имеет числовое обозначение: 0000, 000, 00, 0, а также 1, 2, 3 или 4. Цифры соответствуют размерности шлица: чем больше число, тем крупнее размер.

Рис. 4 Отвертка со шлицем РН

Позидрив (PZ)

Отвертка типа PZ является модифицированной версией PH. Ключевое отличие – дополнительные пазы под 45 градусов. Они увеличивают площадь контакта, способствуют надежной фиксации отвертки. Основной недостаток – более высокая цена в сравнении с базовой моделью.

Производители предлагают 5 типов отверток PZ. Изделия имеют соответствующие номера. Чем выше число – тем крупнее инструмент.

Рис. 5 Шляпка метиза под шлиц PZ

ВАЖНО. Недопустимо использование отверток РН для работы с метизами PZ. Крепежи отличаются не только дополнительными элементами, но и формой канавок: у РН они заточены под небольшим углом, у PZ – параллельны.

Рис. 6 Отвертка со шлицом PZ

Фриасон

Конструкция шлица напоминает PH: перекрестие без дополнительных элементов. Различие кроется в деталях.

• На гранях отсутствуют скругления. Углы всегда прямые.
• Сортамент не предусматривает типоразмеры. Одна отвертка подходит для всех типов метизов.
• Существенно снижен риск выталкивания инструмента из головки крепежа (проблема актуальна при значительном крутящем моменте).

Метизы в исполнении Фриасон используются при сборке морского оборудования и узлов с повышенными требованиями к надежности.

Рис. 7 Шляпка метиза под шлиц Frearson

Supadriv

Усовершенствованный шлиц PZ. Отличие заключаете в одной диагональной риске и выраженном квадратном основании. Отвертки для двух типов крепежей взаимозаменяемы. Это упрощает работу с метизами, расширяет возможности мастера.

Рис. 8 Шляпка метиза под шлиц Supadriv

Филлипс РН2

Тип отверток PH второго поколения. Ключевое отличие изделий – наличие специальных зубцов на поверхности шлица. Они контактируют с аналогичными элементами внутри метиза, обеспечивая надежное зацепление.

Рис. 9 Шляпка метиза под шлиц Ph3

Отвертки РН второго поколения формируют большие зацепляющие усилия, устойчивы к выталкиванию при работе на высоких оборотах. Идентифицировать метизы и инструменты РН2 несложно. Первые имеют соответствующие риски на шляпке, вторые – зазубрины на боковых гранях.

Рис. 10 Винт и бита РН2

Французский шлиц

Отвертки ступенчатой формы, разработанные в соответствующей стране. Производителем предусмотрен секрет, увеличивающий прочность сцепления и исключающий выталкивание.

Рис. 11 Шляпка метиза под французский шлиц

Инструмент не получил широкого распространения в России. Как правило, он используется европейскими производителями автомобилей и бытовой техники.

Рис. 12 Бита с французским шлицем

JIS B 1012

Особый тип крестообразных отверток, придуманный в Японии. Прямое сведение пересекающихся прорезей в отсутствии острой части повышает удобство работы при значительном крутящем моменте.

Рис. 13 Схематическое изображение шлица JIS

Внешняя схожесть шлицов JIS и РН обманчива. Попытка использования отвертки Филлипс для откручивания японских метизов приведет к повреждению последней, исключит полноценную работу с разъемным соединением.

Рис. 14 Отвертка JIS-B-1012

Mortorq

Уникальный тип крестовых отверток, разработанный компанией Phillips. Отличительные особенности инструмента:

• толстый крестообразный профиль;
• скос на каждом из краев инструмента;
• скругленные углы.

Метизы в исполнении Mortorq качественно передают крутящий момент, имеют меньший вес в сравнении с аналогами.

Рис. 15 Шляпка метиза со шлицем Mortorq

Высокие эксплуатационные качества отверток со шлицом Mortorq обеспечили их широкое применение в авиационной промышленности и машиностроении.

Рис. 16 Бита Mortorq

Квадратные шлицы

Виды отверток типа «квадрат» также используются мастерами. Большая площадь контакта и значительное количество опорных точек гарантируют высокую эффективность и минимальный износ инструмента.

Тип шлица	Описание	Схематическое изображение
Квадрат	Квадрат с небольшим конусным сходом. Шлиц отличается простотой изготовления и высокими удерживающими свойствами. Возможна работа одной рукой.
LOX-Recess	Форма шлица представлена пересечением четырех квадратов. Фигуры расположены с небольшим смещением, что создает дополнительные точки контакта и повышает удобство работы с инструментом.
Двойной квадрат	Шлиц напоминает 8-конечную звезду. Форма получена путем наложения 2 квадратов со смещением на 45 градусов одного из них.
Тройной квадрат	Шлиц, созданный на базе 3 квадратов. Профиль представлен 12-конечной звездой с ровной вершиной. Подобные крепежи и отвертки прекрасно передают момент затяжки, широко используются в машиностроении.

Для откручивания крепежей с двойным и тройным квадратом допускается использование отверток с классическими квадратными шлицами. При этом нужно соблюдать два условия: первое – инструмент имеет соответствующую размерность, второе – момент затяжки не должен быть слишком большим.

Рис. 17 Бита «тройной квадрат»

Внутренние шестигранники

Вид отверток, тип наконечников которых представлен шестигранником. Производители предлагают два типа изделий.

Тип шлица	Описание	Схематическое изображение
Шестигранник (HEX)	LOX-Recess
LOX-Recess	Шлиц правильной шестигранной формы со ступенчатым сходом. Решение призвано унифицировать рабочие процессы, позволяет использовать одну отвертку для разных крепежей.

Классические шестигранники имеют различные типоразмеры, наиболее распространенные из них: 1,5 мм, 2 мм, 2,5 мм, 3 и 4 мм.

Рис. 18 Набор съемных насадок под шестигранный шлиц

Пятилучевые шлицы

Виды шлицов на отвертках с 5 прорезями. Инструмент получил широкое распространение при сборке профильного оборудования. Он позволяет использовать крепежи, устойчивые к несанкционированному выкручиванию.

Тип шлица	Описание
Pentalobe	Особый тип шлицов от компании Apple. Основная задача – предотвращение разборки оборудования пользователями и неавторизованными сервисными центрами.
ASTER recess	Правильный пятиугольник со сферическими выступами на углах. Решение ориентировано на авиационную промышленность.

Отвертки с перечисленными шлицами отсутствуют в свободной продаже либо представлены несертифицированными аналогами. Приобретая последние, мастер должен понимать риски, связанные с порчей крепежа.

Шлицы звездообразного типа

Звездообразные шлицы представлены остроконечными фигурами с 6 вершинами. Они обеспечивают полноценную передачу момента, защищают от несанкционированного доступа.

Тип шлица	Описание	Схематическое изображение
Torx	Шлиц разработан в 1967 году. Правильная форма способствует равномерному распределению усилий, а большое количество углов – хорошему сцеплению с инструментом.
Torx Plus	Модификация с укороченными лучами. Они повышают прочностные характеристики метиза, снижают риск «слизывания».
TORX PLUS антивандальный	Шестиконечный шлиц с дополнительным углублением в центре. Последнее предотвращает несанкционированное выкручивание, увеличивает защиту соединения.

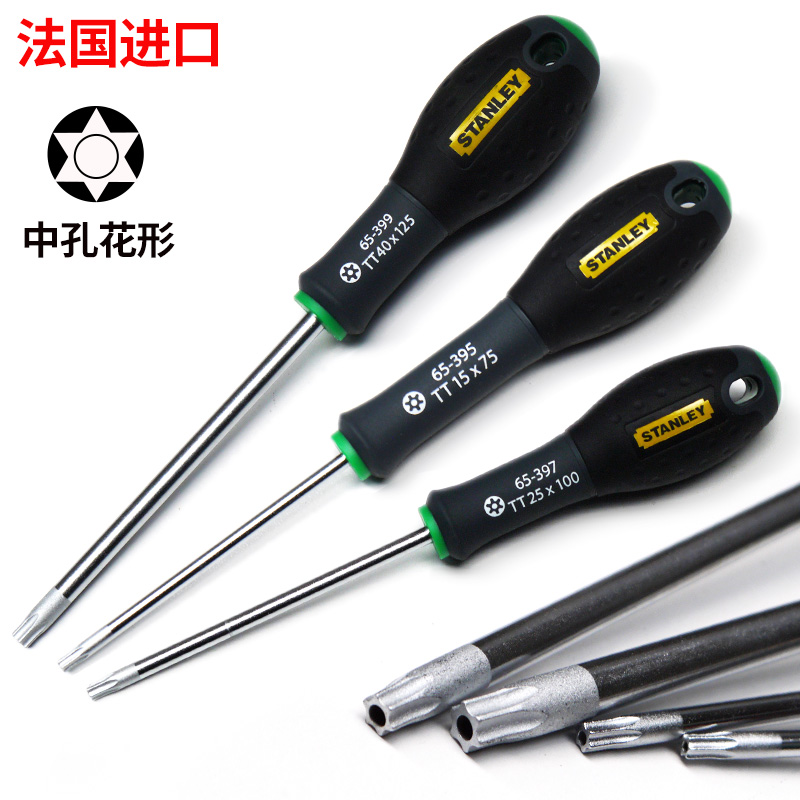

Torx ttap	Решение для отверток со штифтами. Соединению инструмент – крепеж гарантирована соосность.

Шлицы «звездочка» часто используются в промышленности. Соответствующие крепежи применяются в машинах и механизмах, встречаются в профильной технике.

Комбинированные шлицы

Гибридные решения, объединяющие несколько типов шлицов. В результате увеличивается момент затяжки, обеспечивается защита соединения, расширяются возможности мастера.

Тип шлица	Описание	Схематическое изображение
РН и SL	Шлиц с двумя пересекающимися прорезями, одной из которых занята вся длина. Возможна комфортная работа с крестовой и плоской отверткой
РН и квадрат	Стандартный шлиц PH с квадратным проемом в центре. Как и в предыдущем случае, возможна работа с двумя инструментами: крестовыми отвертками и отвертками с квадратным наконечником.
Clutch	Шлиц в форме галстука-бабочки, предотвращающий несанкционированный демонтаж соединения.

Шлицы последнего типа применяются в кемпингах, пользовались значительной популярностью в прошлом веке.

Наряду с перечисленными шлицами существуют решения с узкой специализацией, например, Спаннеры. Метизы данного типа имеют круглую шляпку с двумя отверстиями по краям.

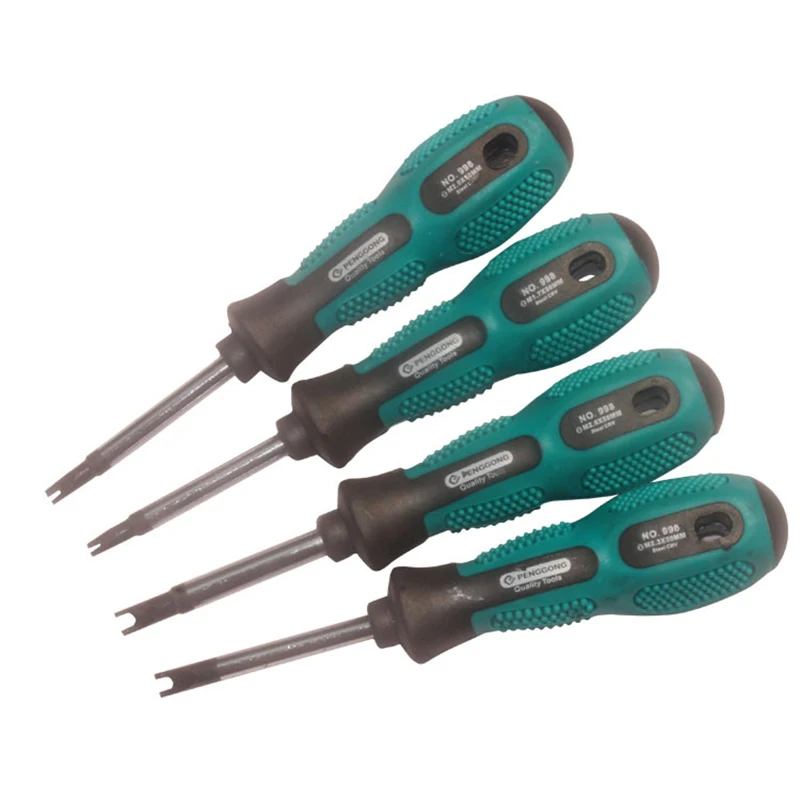

Рис. 19 Шлиц Spanner

Отвертки и крепежи Spanner задействуются при сборке лифтового оборудования. Инструмент имеет вилку, обеспечивающую плотный контакт с отверстиями и качественную передачу момента. Открутить винт классическими отвертками невозможно.

Конструктивное исполнение отверток

Существует 8 видов конструктивного исполнения отверток. Каждый тип инструмента решает определенные задачи, обладает особыми функциональными качествами.

Классические отвертки

Инструмент в стандартном исполнении, состоящий из рукояти и металлического стержня. Наиболее распространенный тип отверток.

Гибкие отвертки

Решения для работы в труднодоступных местах. Изделия представлены в двух вариациях: первые оснащены гибким стержнем, вторые – двумя негнущимися элементами, соединенными через кардан.

Рис. 20 Отвертка с гибким стержнем

Диэлектрические отвертки

Инструмент для электромонтажных работ. Наличие диэлектрической рукояти исключает поражение электрическим током при работе с деталями под напряжением. Металлический стержень имеет изолирующее покрытие.

Рис. 21 Диэлектрическая отвертка

Индикаторные отвертки

Инструмент для работы с небольшими метизами и определения состояния сети. Последняя функция приоритетна. О наличии напряжения в линии информирует лампочка на рукояти.

Рис. 22 Индикаторные отвертки

Инструмент для точных работ

Отвертки для компактных крепежей. В торцевой части рукояти имеется поворотный упор. Он позволяет точно соизмерять усилия, упрощает вращение инструмента соосно метизу.

Данный тип отверток нередко реализуется в комплектах. Это обеспечивает комфортную работу со сложными изделиями: бытовой техникой, измерительными приборами, компонентами машин и т.д.

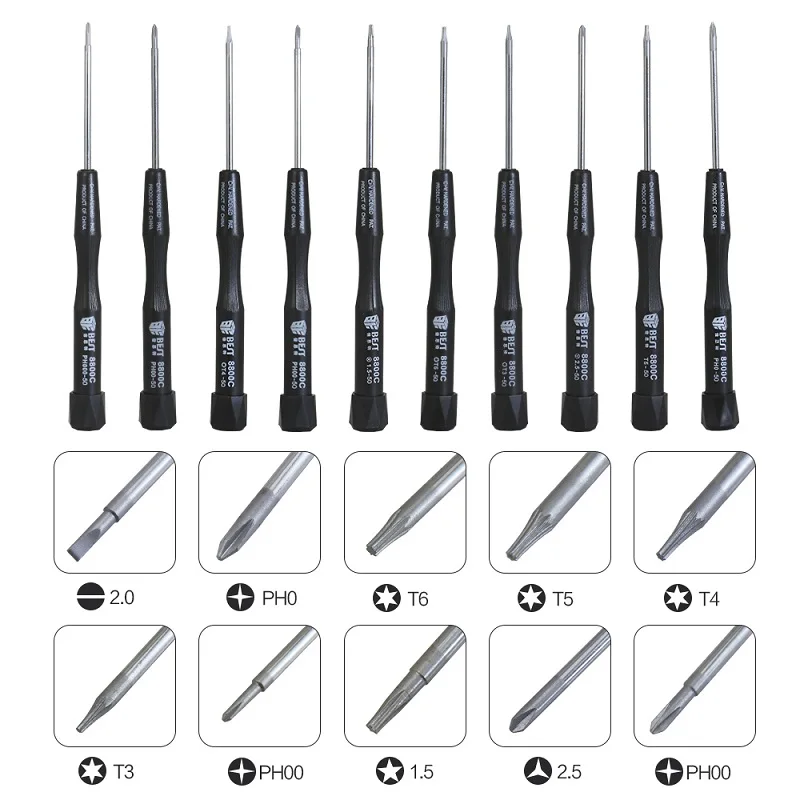

Рис. 23 Набор отверток для точных работ

Ударно-поворотные отвертки

Отвертки с поворотным механизмом, срабатывающим при ударе. Изделия используются вместе с молотком и аналогичным инструментом. С их помощью извлекаются метизы, не поддающиеся воздействию классических отверток.

Рис. 24 Ударно-поворотные отвертки

Отвертки с храповым механизмом

Инструмент для больших объемов работ. Храповый механизм позволяет взаимодействовать с крепежами, не меняя положения руки. Он имеет три состояния: откручивание, закручивание и блокировка.

Рис. 25 Отвертка с храповым механизмом

Отвертки под биты

Комплектные решения, представленные отверткой с посадочным разъемом, и набором бит. Количество и тип последних определяется производителем.

Рис. 26 Набор с отверткой, битами и адаптером

Рукояти

Отвертки комплектуются следующими рукоятями.

• Классические. Прямые рукояти с круглым, шестигранным или треугольным профилем.
• Г-образные. Рукояти, напоминающие рычаг. С их помощью увеличивается крутящий момент, создаются дополнительные усилия при работе со сложными деталями.
• Т-образные. Решения, обеспечивающие упор для ладони. Они оптимальны для работы с узлами, требующими прижимных усилий.
• Переломная. Рукоять, состоящая из двух частей. Угол между ними настраивается профильным механизмом. Такие отвертки востребованы при работе в труднодоступных местах, имеют широкую область применения.

Приобрести качественные отвертки по ценам производителя поможет магазин «РИНКОМ». Мы предлагаем сертифицированный инструмент отечественных и зарубежных брендов. В ассортименте продукция для бытового и профессионального использования.

Чтобы приобрести отвертки требуемой конфигурации, воспользуйтесь функционалом сайта или обратитесь за помощью к нашим менеджерам.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

20 декабря 2022

Лучшие отвертки для домашнего и производственного использования

31 августа 2022

Автомобильная резьба: разновидности и способы определения

31 января 2022

Центровка отверстий

6 декабря 2021

Треугольные отверстия в металле

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Каталог

Корзина Сравнить

Вход

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

?>

Виды отверток и их назначение

На рынке представлены разнообразные варианты отверток, поскольку это универсальный и полезный инструмент, распространенный в разных сферах. Каждая отвертка подходит для определенного сечения крепежного изделия.

Стандартные отвертки постепенно заменяются универсальными современными вариантами, с помощью которых можно выполнять различные задачи. Это незаменимый инструмент любого мастера во время ручных работ.

Технические характеристики и конструкция

Конструкция отвертки представляет собой наконечник, стержень и рукоятку. Основная часть — это наконечник, который также называется жалом или лопаткой. Форма различается и регламентирована стандартами.

Некоторые варианты отверток оснащаются специальным намагниченным наконечником. Это позволяет эффективно удерживать крепежный элемент и не потерять его.

Также инструменты различаются рукоятками, поскольку работы различаются условиями и стандартные модели подходят не для всех случаев.

Предусмотрены следующие виды рукояток:

• Т-образные;
• Г-образные или L-образные;
• переломные.

Отличие стержней в том, что они имеют разную форму и длину. Основное требование к металлической части — полное соответствие требованиям, указанным в ГОСТ, а именно 47-52 HRC. Данным показателем обозначена необходимая твердость, при которой исключены поломки во время работы. Чаще для производства инструментов используется хромованадиевая сталь. В качестве дополнительной защиты применяют различные напыления.

Размеры

Для долговечности отвертки необходимо правильно определиться с подходящим размером и типом наконечника перед покупкой. Предусмотрены определенные стандарты, которые имеют специальные обозначения в виде номеров.

Показатели ширины отверток в плоском виде варьируются от 2 до 18 мм. Варианты с крестообразным шлицем обозначаются цифрами от 0 до 4.

Плоский шлиц

Предусмотрено несколько вариантов, распределенных по номерам в соответствии с подходящим диаметром наружной резьбы:

• 0 — до 2 мм;
• 1 — от 2 до 3 мм;
• 2 — от 3 до 5 мм;
• 3 — от 5 до 7 мм и далее по возрастанию.

Также номером отвертки определяется размер стержня. Самый маленький вариант отличается показателем диаметра в 4 мм, длина при этом составляет 80 мм. Размеры увеличиваются в соответствии с возрастанием номера отвертки.

Насколько важна рукоятка и стержень

На рынке представлено множество отверток, поэтому при поиске подходящей можно легко растеряться. При выборе обязательно учитывайте эргономичность рукоятки. Важно, чтобы эта часть не была скользкой, удобно лежала в руке. Если она изготовлена из резины, то должны отсутствовать дефекты в виде наплывов и микротрещин.

На стержне есть специальная маркировка, по которой определяется качество изделия. Если она отсутствует, значит отвертка была изготовлена в ненадлежащих условиях и, скорее всего, не отличается высоким качеством. Жало наконечника может быть разных оттенков. Если оно заметно темнее стержня, значит предусмотрено напыление для увеличения прочности конструкции.

Разновидности и назначение отверток

Слесарная универсальная отвертка встречается практически везде благодаря своей распространенности. Она подходит для выполнения различных работ в быту и профессиональных сферах, помогает решать задачи любой сложности. Самое важное — это правильный выбор типа и диаметра изделия.

Основная отличительная особенность инструмента — это разная толщина стержня и вид шлица. Самыми распространенными можно назвать отвертки, которые имеют круглое или квадратное сечение, оснащенные прямым или крестообразным шлицем.

Современное производство постоянно развивается, появляются различные варианты крепежных изделий, для которых дополнительно изготавливаются профессиональные отвертки. Это значительно упрощает работу мастерам. Помимо универсальных вариантов встречаются другие модернизированные виды инструментов. Одна из таких отверток — это переставная. На одной стороне стержня она имеет плоский шлиц, на второй — крестовой. Также есть инструменты с  разными наконечниками в виде насадок для увеличения универсальности и удобства применения.

Еще один вариант — точная отвертка, она же тонкая. С ее помощью чаще всего ремонтируют смартфоны и другую электронику. Инструмент маркируется нулем, поскольку шлиц имеет размеры до 2 мм. Это обеспечивает высокую точность работ при установке и демонтаже мелких деталей.

Двухкомпонентная отвертка ценится мастерами за эргономичность. Она отличается высокопрочной рукояткой, изготовленной из комбинированных материалов. В качестве покрытия производители применяют резину и полипропилен. При работе с инструментом возможен надежный захват, поэтому отвертка не выскальзывает из рук, даже если они влажные.

Часовые отвертки пригодны для работы с мелкими часовыми механизмами. Наконечник отличается размером до 1 мм, стержень также имеет соответствующий диаметр. Здесь мы перечислили не все варианты отверток для профессиональных работ, на рынке представлено множество других узкоспециализированных инструментов.

Маркировка и шлиц

Предусмотрено множество вариантов шлицев (больше 20), и каждый отличается формой, размерами, а также используется для установки и демонтажа разных деталей.

Самыми распространенными считаются отвертки с прямым и крестообразным шлицем. Далее можно распределить порядок по востребованности, здесь встречаются инструменты с усложненной формой:

• SL — шлиц отличается видом лопатки, подходит для соответствующих метизов, производится с разной длиной, чаще встречается в быту.
• PH — крестообразный шлиц в виде конуса с четырьмя гранями. Благодаря высокой прочности инструмента образуется увеличенное сцепление с крепежным изделием. В некоторых случаях используются комбинированные отвертки PH и SL.
• PH и PZ. Варианты схожи, при этом различаются между собой. Дело в том, что у шлица PZ предусмотрены дополнительные засечки под наклоном в 45 градусов и увеличенные углубления для наилучшей фиксации

Производство отверток регламентируется стандартом ГОСТ 17199, при этом нормативы не относятся к инструментам для осуществления электромонтажных работ.

Специальные отвертки

Обычно подобные отвертки производятся специально по заказу. Например, для обеспечения безопасности товара от подделки. В таких случаях шлиц отличается нестандартной формой (спаннер, звездочка, трилистник и другие):

• TORX — представляет собой звезду с шестью гранями. Чаще используется для работы с мебелью, электроникой, автомобилями и прочим.
• HEX — отличается высоким крутящим моментом, чем не могут похвастаться многие другие инструменты. Шлиц подходит для организации ответственных соединений и распространен в мебельной промышленности.
• Шестигранник с выпуклым наконечником.

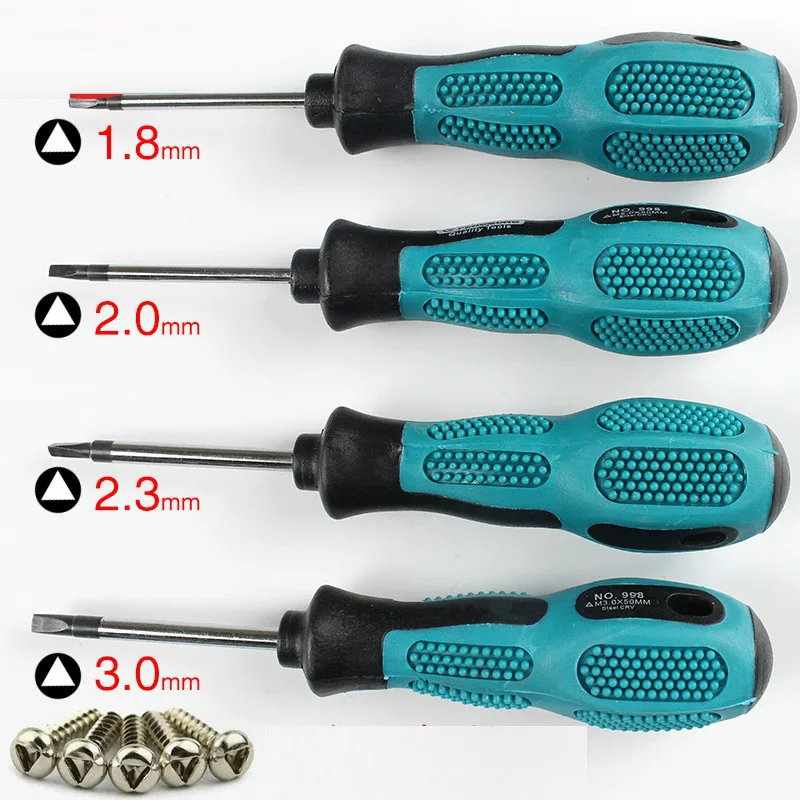

• Трилистник — отвертка с тремя лучами. Подходит для надежной защиты звуковой и другой аппаратуры от несанкционированного доступа.
• Спаннер (U-образная) — наконечник выполнен в форме двух штырей. Применяется для ремонта и установки лифтов, бытовой техники.
• Ассиметричный крест. Очень редко встречается в быту, поскольку используется в основном в авиации и космической промышленности.
• Квадратный шлиц — относится к категории шестигранных отверток HEX, разница только в количестве граней.

Инструмент, который используется в профессиональных целей, часто наделяется дополнительным функционалом. К числу модернизированных отверток относятся:

• диэлектрические — предназначены для проведения электромонтажных работ, отличаются изоляцией рукоятки и индикатором;
• ударные — востребованы при работе с крупными деталями;
• реверсивные — дополнены сменными битами с разными размерами, отличаются тем, что наконечник инструмента вращается;
• аккумуляторные — за счет встроенного АКБ возможно использование отвертки в качестве шуруповерта;
• телескопические — стержень изменяет свой размер по принципу удочки, предусмотрен запорный механизм для фиксации длины;
• динамометрическая — дополнена экраном для своевременного определения усилий во время затягивания соединения.

При выборе рекомендуем учитывать маркировку и не покупать некачественные изделия, на которых она отсутствует.

15 различных типов отверток и их применение

Этот пост может содержать партнерские ссылки. Если вы нажмете и купите, мы можем получить комиссию без дополнительной оплаты для вас. Пожалуйста, ознакомьтесь с нашей политикой раскрытия информации для получения более подробной информации.

0 акции

• Поделиться
• Твит

Отвертки популярны благодаря своей простоте и широкому спектру применения. С отвертками нет необходимости в руководстве или процессе обучения , так как даже полный новичок может разобраться в инструменте за считанные секунды. Простой и эффективный — два способа описать этот инструмент, который можно найти почти во всех наборах инструментов и использовать профессионалами и любителями делать своими руками.

Отвертка — это инструмент, который закручивает винт по часовой стрелке или против часовой стрелки. Цель состоит в том, чтобы затянуть винт и скрепить вместе две или более детали. Одной из движущих сил, делающих отвертки простыми инструментами, являются их специфические решения. Различные отвертки необходимы для решения конкретной проблемы. Существуют различные типы отверток, все со своим назначением.

Обычно отвертка состоит из рукоятки, хвостовика и наконечника. Ручка обычно имеет функции захвата и изготавливается из дерева , пластика и резиновых изоляторов. Наконечник отвертки обычно находится в центре внимания, так как он несет часть, которая соприкасается с головкой винта. В этом руководстве будут рассмотрены различные типы отверток и их применение.

Дополнительное прочтение: 5 Прекрасная альтернатива винтам с карманным отверстием

Содержание

Распространенные типы отверток и их применение

Чтобы лучше использовать отвертку, вам необходимо понимать различные типы отверток и их основные области применения. Понимание их использования позволит вам узнать, какие типы вам нужны. Вот список распространенных отверток и их применения:

1. Отвертка с плоской головкой

Источник изображения: thespruce.com

Отвертки с плоской головкой являются одними из самых популярных типов отверток, так как большинство винтовых головок имеют этот тип. Наконечник плоской отвертки плоский, поэтому они подходят к головкам винтов с линейными выступами. Отвертки с плоской головкой иногда называют шлицевыми головками из-за того, как наконечник входит в головку винта.

Отвертка в основном приводится в движение вручную, так как при использовании она может выскользнуть из головки, что может привести к повреждению головки винта при механическом приводе. Новые винты с плоской головкой поставляются с коническими параллельными кончиками, которые предотвращают выскальзывание из головок винтов.

Отвертки с плоской головкой используются для небольших проектов, таких как , для изготовления шкафов, мебели и лестниц, а также других материалов. Раньше они использовались в строительной отрасли, но были заменены другими винтами.

2. Отвертка Torx

Источник изображения: amazon.com

Отвертки Torx имеют звездообразные наконечники и иногда называются звездообразными отвертками. У отверток Tox шесть круглых лепестков на конце имеют большую площадь контакта с головкой винта, что помогает улучшить приложение крутящего момента. Кроме того, форма наконечника и количество лепестков затрудняют случайное выскальзывание при использовании, а головка винта защищена.

Винты Torx используются в технике, бытовой технике и элементах безопасности, поскольку они долговечны и эффективны. Отвертки Torx в основном имеют механический привод, поскольку они не выскальзывают из головки винта, независимо от прилагаемого к ним крутящего момента. Винты Tor необходимы в зависимости от размера наконечника, с большими верхними размерами, имеющими более высокие номера.

3. Отвертка Phillips

Источник изображения: isstockphoto . com

Отвертка была названа в честь ее изобретателя в 19 веке Генри Филлипса. Он подходит и поворачивает винты с крестообразной или крестообразной головкой. Дополнительная площадь контакта помогает удерживать отвертку в головке, за исключением случаев, когда превышен определенный уровень крутящего момента, обычно зависящий от прочности винта. Существует пять различных размеров отверток Phillips, пронумерованных от нуля до четырех.

Отвертки Philips обычно используются в строительной отрасли и деревообработке, и их можно безопасно использовать с механическим приводом, если соблюдать надлежащий крутящий момент.

Скошенные кончики отвертки Phillips позволяют прикладывать больший крутящий момент и вкручивать винт глубже. Однако зачистка головок винтов является обычным явлением для головок Phillips, поэтому вы должны быть осторожны при использовании этой отвертки.

4. Шестигранная отвертка

Источник изображения: walmart.com

Отвертки с шестигранной головкой, шестигранным ключом или шестигранным ключом имеют шестигранную выемку, а не обычный наконечник на конце лезвия. Углубление имеет шесть прямых участков, наподобие шестигранника, который захватывает болт при повороте. Углубление закрывает головку болта, поэтому при повороте даже с самым мощным отверткой не возникает эффекта выскальзывания.

Шестигранные отвертки используются при ремонте велосипедов и сборке мебели для закручивания болтов, а не только винтов, благодаря шестигранной выемке. Они также эффективны при закручивании шестигранных винтов и болтов на приборах. Кроме того, они поставляются с прямыми ручками, поэтому им не нужно много места для поворота.

5. Отвертка Pozidriv

Источник изображения: shop4fasteners.co.uk

Отвертки Pozidriv имеют плюсовые или крестообразные наконечники, похожие на отвертки Phillips. Тем не менее, они рассматриваются как модернизация, поскольку их кончики более тупые, мельче и имеют больший поверхностный контакт с головкой винта. Таким образом, снижается риск выскальзывания при использовании в драйвере большой мощности. Кроме того, Pozidriv имеет две крестообразные метки со смещением на 46 градусов, что помогает надежно удерживать их внутри головки винта.

Pozidriv распространен в европейских странах и используется для закручивания винтов с крестообразной головкой, требующих большего крутящего момента. Несмотря на то, что эта отвертка не полностью устраняет эффект кулачка, она значительно уменьшает его, делая его более эффективным, чем отвертка Phillips.

Дополнительное прочтение: Как ввинтить в бетон перфоратор?

6. Квадратная отвертка

Источник изображения: thomasnet . com

Квадратная отвертка, или Robertson, названная в честь ее канадского изобретателя, имеет прямоугольную головку, которая исключает возможность соскальзывания. Квадратная отвертка предназначена для предотвращения выскальзывания и зачистки.

Доступны квадратные отвертки пяти размеров с небольшим конусом спереди для блокировки винта. У них один из самых высоких зазоров по крутящему моменту среди отверток из-за утопленного квадратного гнезда.

Квадратная отвертка в основном используется в автомобильной и мебельной промышленности, и Ford Motor Company стала одной из первых, кто ее применил. Он надежен и быстр, так как ускоряет производство и снижает потери, поскольку зачистка невозможна.

7. Отвертка часовщика

Источник изображения: alitools.io

Отвертки часовщика обычно поставляются в наборе из шести отверток, пронумерованных от нуля до пяти, причем размер бит увеличивается по мере увеличения номера. Конструкция часовой отвертки такова, что головка и хвостовик могут двигаться независимо друг от друга и острия.

Как следует из названия, часовая отвертка используется часовщиками или ремонтниками для закручивания винтов в часах и других инструментах с помощью крошечных винтов. Вам нужно будет нажать на головку пальцем, а затем вращать хвостовик другими пальцами, чтобы сдвинуть наконечник и, в свою очередь, винт.

8. Трехгранная отвертка

Источник изображения: walmart. com

Трехгранная отвертка имеет U-образный наконечник с тремя точками, расположенными под углом 120 градусов друг к другу. Иногда их называют отвертками с Y-образным наконечником или с тремя зубцами, потому что их лезвия не полностью фиксируются внутри головки винта, что создает проблемы безопасности при использовании мощной отвертки.

Трехгранные отвертки широко используются в электронной промышленности, и такие крупные компании, как Apple, используют их в своих телефонах. Другие игровые индустрии также используют эту отвертку, например, такие компании, как Nintendo, используют винты для своих игр.

9. Отвертка Frearson

Источник изображения: webbikeworld.com

Frearson иногда называют тростниковой или крестовой отверткой, и она похожа на отвертку Phillips по количеству лезвий. Тем не менее, верхняя часть острая и установлена ​​под углом 45 градусов, тогда как кончик крестовой отвертки почти круглый. Этот стиль помогает защитить головку винта от разрушения или износа.

Вы можете использовать отвертку Frearson, чтобы повернуть любой винт Frearson, независимо от его размера, благодаря углу наклона 45 градусов. Отвертка также поворачивает большинство винтов Phillips. Он в основном используется на морских инструментах, где требуется больший крутящий момент.

10. Треугольная отвертка

Источник изображения: walmart.com

Треугольные отвертки или ТА имеют треугольные наконечники с прямыми сторонами. Головки винтов с углублениями треугольной формы требуют для поворота наконечника такой же треугольной формы. К сожалению, отвертки ТА не часто встречаются в наборах для самостоятельной сборки, поэтому вам, возможно, придется искать их отдельно. Тем не менее, шестигранные отвертки могут удерживать некоторые винты TA, если вам отчаянно нужно исправить.

Треугольные отвертки чаще всего используются в сфере безопасности, так как без отверток TA, которые есть не в каждом наборе для самостоятельного изготовления, их сложно поворачивать. Вместо этого вы найдете винты TA в игрушках, электронике и бытовой технике.

11. Трехгранная отвертка

Источник изображения: wikimedia.org

Еще одна отвертка, похожая на трехгранную отвертку, с тройными лезвиями, но вместо Y-образной формы углы распределены равномерно. Наконечник напоминает вертушку с отверткой, способной проворачивать углубления треугольной формы. Эти отвертки обычно не встречаются, поэтому они являются одними из самых дорогих в этом списке.

Первоначально трехлопастная отвертка предназначалась для аэрокосмической промышленности, отсюда и название, но она нашла применение в электронной и бытовой промышленности. Трехгранные винты также трудно поворачивать без подходящей трехгранной отвертки, что повышает безопасность.

12. Отвертка для гаечного ключа

Источник изображения: ebay.com

Отвертку для гаечного ключа иногда называют отверткой со свиным носом или змеиным глазом из-за формы наконечника, похожей на цифру 9. 0017 Вилка для барбекю с плоской головкой и двумя выступающими концами.

Отвертка не так распространена, что делает их винты идеальными для обеспечения безопасности, тем более что поворачивать эти винты без гаечного ключа сложно.

Вворачивает винты с плоской головкой и вогнутыми сторонами и не выпирает без подходящей отвертки. Уникальный характер этой отвертки делает ее идеальной для таких мест, как лифты и автовокзалы.

13. Болстерная отвертка

Источник изображения: amazon.com

Отвертки Bolster могут иметь различных наконечников, включая плоские, шестигранные и крестообразные. Главной особенностью отвертки с больстером является гайка, приваренная под рукояткой.

Если гайки прилипли к поверхности, их можно ослабить с помощью отвертки с наконечником, совпадающим с головкой винта или гайки . Кроме того, вал может вращаться независимо от рукоятки, что позволяет использовать гайку для ослабления затянутых винтов.

Вам понадобится гаечный ключ, чтобы захватить и повернуть болт, прикрепленный к стержню, который ослабит винт или гайку. Болстерная отвертка позволяет применять даже больший крутящий момент, чем это возможно с помощью отвертки.

14. Отвертка промышленного стандарта Японии

Источник изображения: webbikeworld.com

Отвертка промышленного стандарта Японии (JIS) аналогична отвертке Phillips. Тем не менее, он поставляется с крестообразным наконечником, поэтому вы можете прикладывать больший крутящий момент, не выбивая головку винта. Кроме того, JIS — это самоцентрирующийся инструмент, поэтому вам не придется тратить время на поиск центра.

JIS — популярная отвертка в наборе инструментов для закручивания винтов с крестообразной головкой. Вы найдете винты в импорте из Японии. Другими альтернативами JIS являются Frearson и Phillips; однако вам нужно будет приложить много усилий. При использовании этой отвертки вы получаете большой контроль над такими факторами, как крутящий момент.

15. Отвертка с головкой с муфтой

Источник изображения: skywaytools.com

Отвертка с головкой с муфтой или болтовой стяжкой, как бы вы ее ни назвали. или головки, похожие на стяжку. Эта отвертка может прикладывать большой крутящий момент, но она будет сопротивляться большему усилию вращения.

Винты с головкой сцепления широко используются в автомобильной промышленности, в старых моделях GM широко используются винты этого типа. Однако защитный вариант головки сцепления затрудняет ее снятие. Этот вариант вставляется в одну сторону в таких местах, как тюрьмы и автобусные станции.

Читайте также: Как натянуть цепь бензопилы? (+ Насколько он должен быть тугим)

Резюме

Отвертки просты и эффективны, поскольку они помогают закручивать винты; однако выбор правильной отвертки для вашей задачи может быть немного запутанным, потому что доступно так много разных типов. К счастью, путаница в том, что может делать каждая отвертка, давно исчезла благодаря этому краткому руководству.

0 акции

• Поделиться
• Твит

Правильный выбор — FireFold

Если вы когда-нибудь просматривали отдел отверток в местном хозяйственном магазине, возможно, вы были поражены множеством доступных вариантов. Для каждого существующего винта есть специальный инструмент, а это множество отверток! Итак, как вы идете о поиске правильного для ваших нужд? Если у вас есть конкретный проект по ремонту дома или вы просто хотите обновить свой набор инструментов, вот пять наиболее распространенных типов отверток и способы их использования:

Крестовая отвертка

Это те, у которых голова в форме буквы «Х». Их изобрел человек по имени Генри Филлипс в 1930-х годах, отсюда и их название. Чаще всего они используются в производстве легковых и грузовых автомобилей, но вы найдете много проектов по дому, для которых требуется этот драйвер. При поиске головки Phillips убедитесь, что кончик плоский или тупой. Головка с заостренным концом — это другая разновидность, и она может не подходить к вашим винтам.

Плоская отвертка

Плоская отвертка является наиболее распространенным типом отверток, и ее форма соответствует названию. Он используется на винтах с одной вертикальной прорезью. Правая головка отвертки должна плотно входить в паз винта без проскальзывания при повороте винта. Они бывают разных размеров, поэтому, если вы запасаетесь новым набором инструментов, вам может понадобиться хотя бы по одному ящику каждого размера.

Шестигранный ключ

Шестигранный ключ, также известный как шестигранный ключ, представляет собой L-образный инструмент с шестигранным поперечным сечением. Он используется с винтами, на которых имеется соответствующий шестигранный выступ. Если вы когда-либо покупали и собирали мебель в IKEA или подобных компаниях, вы, вероятно, уже видели этот инструмент. Как и другие отвертки, шестигранный ключ бывает разных размеров и доступен в любом хозяйственном магазине. Это особенно удобный инструмент в вашем наборе.

Сменная головка

Эти отвертки имеют съемную головку, которую можно легко заменить на другую. Обычно они поставляются в комплекте со всеми наиболее распространенными головками драйверов. Эти отвертки станут отличным дополнением к любому ящику для инструментов. Если можете, попробуйте найти такой, который позволяет хранить биты или головки отверток внутри рукоятки отвертки. Это упрощает организацию и снижает вероятность потери мелких деталей.

Силовые отвертки

Хотите сделать это быстрее? Попробуйте силовую отвертку. Как и сменные отвертки, они поставляются с набором насадок, которые можно менять при необходимости. Обычно они работают от батареек и немного отличаются от стандартной дрели тем, что могут работать в обратном направлении. Это удобная функция, так как она позволяет выкручивать винты быстрее, чем с помощью обычной отвертки.
