Виды розетка – какие бывают типы, где они применяются и в чем особенность электрических устройств, их целевое предназначение и отличительные характеристики

Содержание

краткий обзор изделий, их характеристики

Какие бывают розетки электрическиеЭлектророзетка является неотъемлемой частью общей системы, проводящей ток. Подобные устройства во множественном количестве присутствуют в любом жилом помещении, на производственных предприятиях, нередко они монтируются и на улицах. Виды розеток представлены большим ассортиментом. Сделать правильный выбор помогут рекомендации, некоторые нюансы.

Конструктивные особенности

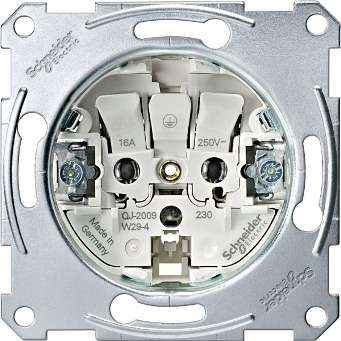

Чтобы понять, из чего состоит розетка, необходимо рассмотреть ее устройство. У конструкции имеется лицевая панель из пластика, диэлектрическое основание из керамики (дорогостоящая и хрупкая) или термоустойчивого пластика (более доступный по цене и прочный вариант), разъемы и контакты для подсоединения вилочных штепселей. Что касается контактов, их количество и форма зависят от разновидности, устройства розетки (предназначение для трех- или однофазной сети, наличие или отсутствие заземления) и от страны-производителя. Составной частью электророзеток выступают контакты, которые производятся из следующих материалов:

  • луженой латуни — для условий с повышенной влажностью;
  • латуни — применение в зданиях с нормальной влажностью;
  • бронзы — универсальные варианты.

Виды розетокСамыми капризными считаются белые контакты из латуни, лишенные напыления. При регулярном воздействии влаги происходит их окисление, что приводит к ухудшению качества. Устраняется такой недостаток с помощью специальных пружинящих лепестков, поддерживающих контактирующие пластины.

Луженая латунь отличается матовым белым оттенком, дольше удерживает форму, хорошо пружинит, имеет защитное покрытие. Подобные контакты присутствуют в розетках, которые часто монтируются на улице.

Розетки, дополненные элементами из бронзы, эксплуатируются реже всех, отличительная особенность — высокая стоимость. Такие изделия имеют матовый желтый цвет. Основная характеристика бронзовых изделий заключается в создании качественного контакта в течение длительного времени, они хорошо пружинят.

Создание заземления

Контакты в розетках бывают не только фазными, но и заземляющими.

Последние нужны для подключения следующих устройств:

  • техника с высокими требованиями относительно электропитания;
  • мощные специализированные агрегаты;
  • оборудование, в ходе работы которого происходит контакт с водой (стиральные, посудомоечные машины).

Много розеток с заземлением монтируется именно на уличных территориях, в зданиях, не защищенных от влажной среды. Эти требования прописаны в действующих правилах по электробезопасности.

Что касается электророзеток, лишенных заземления, их применение допустимо только в пределах сухого помещения. Они предназначены для подключения к электросети простых приборов: конвекторы, маломощные обогреватели, настольные лампы и пр. Такие устройства отличаются меньшей глубиной, что делает более простым их монтаж, более доступной стоимость. В любом случае сложная техника с высокими требованиями к качеству питания (например, компьютер) должна работать только через розетки с заземлением. Так обеспечивается отведение статики, негативно сказывающейся на электронике, защита от поражения током.

Правильное подключение проводов

Присоединение к контактным пластинам осуществляется через безвинтовые зажимы, винты. Чтобы не использовать отвертку, рекомендуется применить во время монтажа прижимные контакты. Что касается винтовых соединений для электророзеток, они подразделены на два типа:

  1. Крепление только с прямым концом.
  2. Крепеж через петлеобразный провод. В этом случае создается большая контактная площадь для соприкосновения с проводником.

Разновидности розеток

В первом случае процесс работы заключается во вставке подготовленного провода в контакт с последующей затяжкой винта удобным способом. Что касается второго типа розеток, понадобится дополнительное время для создания петли с помощью круглогубцев. Винты при этом демонтируются полностью, так как необходимо надеть петельку, скрутить узел. В ходе эксплуатации розеток их контакты нагреваются и остывают, результатом чего выступает ослабление винтового элемента. Специалисты рекомендуют регулярно подтягивать такие детали.

Среди многих видов розеток электрических спросом пользуются те из них, что оснащены прижимной фиксацией и отличаются максимально быстрым монтажом. Зачищенный провод размещается до упора в гнезде, оснащенном плоскопружинным зажимом. Пружина упругая, она поддерживает контакт в хорошем состоянии.

Жилые помещения оснащаются блочными, объединенными розетками. Такие детали подсоединяются за счет пожильного ввода проводов. Перемычки выполняются из отдельных отверстий.

Электророзетки и их классификация

Устройство розетокРозетка — несложное в исполнении и применении устройство, которое представлено рядом разновидностей. Они отличны по форме, исходным материалам, методу монтажа. Некоторые модели, имеющие отличительные особенности, соединяются в блоки, дополняются выключателями.

Эти электроустановочные приспособления различаются по напряжению, которое по ним будет подаваться к бытовой технике. Отмечается отличие по току, который будет проходить через них весь эксплуатационный период. В зависимости от напряжения розетки разделяются на варианты для подведения в такие сети:

  • трехфазные сети с выходом 380 В;
  • наиболее популярные для России однофазные сети, поддерживающие напряжение в 220 В, 240 В;
  • электросети однофазного типа, выдающие от 100 до 127 В, что является обычными стандартами для США, Японии.

Те розетки, что предназначены для сетей с 220 В, в свою очередь разделены по выдаче тока разной величины, Например, обычные устройства поддерживают 10−16 А. Для обеспечения работы бытовых приборов с повышенной мощностью (электродуховки, варочные поверхности, объемные бойлеры) понадобятся электророзетки с пропускной возможностью тока в 32 А, отличающиеся большими размерами, материалами, проявляющими устойчивость к нагреву.

Различие по способу монтажа

Способы установки розетокЧтобы понять, какие бывают розетки электрические еще, стоит рассмотреть, помимо строения, методы их установки. Изделия бывают открытого и скрытого типа, часто их еще называют накладными или наружными, встраиваемыми или внутренними. В последнем случае под электророзетку подбирается специальное отверстие на рабочей поверхности. По завершении работы лицевая панель описываемых приспособлений располагается вровень со стеной либо незначительно выступает из нее.

Если рассматривать накладную или наружную электророзетку, она устанавливается на диэлектрическую подложку или непосредственно на негорючую поверхность. Такие устройства в настоящее время чаще встречаются в ретро-проводках из-за особенного внешнего вида, бытовках, технических комнатах.

Популярностью пользуются устройства выдвижного типа, которые очень удобно использовать в ванных комнатах, на кухнях с повышенной влажностью.

Они встраиваются в напольное покрытие, столешницу, боковину мебели, дно навесного шкафа. Такие розетки функциональны и удобны в применении, легко маскируются от посторонних глаз.

Степень защиты по IP

Электророзетки отличаются по международным кодам, или IP. Они определяют защитную степень изделия от пыли, влаги. В зависимости от особенностей эксплуатационной сферы изделия помещаются в различные корпуса.

Самые распространенные виды:

  1. С показателем защиты в IP 20 — рассчитаны для комнат со стандартными рабочими условиями, обязательно наличие отопления в холодное время.
  2. Розетки типа IP 21, IP22 рассчитаны на неотапливаемые помещения, уличные условия.
  3. Влагозащищенные изделия с защитным классом IP43, IP44 — работа в среде с повышенной влажностью.
  4. Розетки IP 54, IP 55 устанавливаются под открытым небом.

Устройства для улицы часто дополняются специальными крышками, преграждающими скопление большого количества пыли, влаги. Их разрешено использовать в банях, бассейнах.

Отличие по гнездам в общем корпусе

Блок одновременно может содержать несколько приборов, все зависит от числа розеточных гнезд. В таких корпусах часто располагаются специальные розетки, выключатели для USB, интернет-кабелей. Популярными в быту являются тройные, сдвоенные и одинарные описываемые приспособления. Что касается современных новостроек, в них обычно используются блоки, состоящие из одиночных розеток внутреннего типа. Подрозетники могут быть круглыми, чаще используются универсальные прямоугольные модели.

Существуют электророзетки, отличающиеся дополнительными возможностями. Их можно встретить в любом офисе, жилом доме, востребованы они также в отдельно расположенных хозпостройках.

Функция по контролю питания

Капитальный ремонт, прокладка новых электросетей часто выполняется с помощью УЗО, защитных автоматов, нередко на практике задействуются стабилизаторы. Однако существует масса жилищ, иных помещений, проводка в которых насчитывает не один десяток лет. Она может быть во вполне рабочем состоянии, но защитную, контрольную роль выполняют элементарные пробки, установленные на входе в помещение. Хотя бы самые дорогостоящие приборы нуждаются в таком случае в безопасности. Решить проблему поможет:

  1. Как выбрать розетки для домаЭлектророзетка, оснащенная УЗО. Работа мощных бытовых приборов обеспечивается через специально выделенные линии с автоматами защиты. В случае утечки тока (контакт человека с оголенным проводом, находящимся под напряжением, пробой изоляции) срабатывает защитная функция, и аппарат отключает подаваемое питание.
  2. Розетка, функционирующая под защитой от высокого напряжения, будет уместной при отсутствии локального, общего стабилизатора. Она защитит от перенапряжения технику, нуждающуюся в качественном электропитании. Когда превышается пороговый предел напряжения, питание попросту прекращается.

Эксплуатация с повышенным удобством

«Продвинутые» розетки помогают справляться с разными проблемами, так как обладают дополнительными возможностями. Очень удобный вариант с таймером. Любое устройство включается на определенное время, отключается в подходящий момент. Стоит отметить, что такие приспособления оснащаются электронными или механическими таймерами. В первом случае присутствует дополнительная возможность установить график и частоту отключений, включений бытовой техники.

Современные розетки для дома

Существуют розетки, дополненные удлинителями, которые часто задействуются в жилых помещениях, офисах. Такие конструкции отличаются невероятным удобством, отдельные функциональные части всегда находятся вместе, решая проблему хранения. Шнур наматывается на замаскированный в стене или мебельной поверхности барабан, розетка при этом задействуется привычным способом. Провод разматывается и сматывается за считанные секунды. Более того, некоторые модели комплектуются дополнительно тройником, то есть одна розетка закреплена в стене, а две остальные свободно перемещаются вместе со шнуром.

Надежная защита от детей

Защита от детейПодобные устройства разделены на два типа. Одни розетки дополняются специальными шторками, закрывающими отверстия под вилку. Они отворяются только при одновременном нажатии на две половинки, что будет трудно выполнить малышу. Второй вариант представлен электророзетками, у которых шторки являются поворотными. Для соединения вилки с таким приспособлением необходимо ее штырями поддеть защитные механизмы и прокрутить их под определенным углом. Контактные отверстия откроются только в таком случае.

Розетки — многофункциональные изделия, без которых сложно назвать какое-либо помещение, жилье, офис адаптированными для использования бытовой техники. Зная простые правила их выбора, обычный человек без усилий приобретет требующийся аксессуар для собственных нужд.

Виды розеток электрических: фото с описанием разновидностей

Когда мы рассказывали о том, как выбрать розетку, то вкратце остановились на обзоре разновидностей устройств. Существует широкий ассортимент типов и видов электрических розеток, однако в бытовых условиях чаще всего используют штепсельные модели. Далее мы расскажем, какие бывают разновидности изделий в России и других странах мира.

Разновидность разъемов

Самое основное различие между видами изделий заключается в том, как устроены разъемы для подключения электрической вилки. Дело в том, что в каждом государстве собственные стандарты разъемов. Наглядно увидеть типы розеток во всех странах мира Вы можете на фото ниже:

Буквенная маркировка

Типы электророзеток различных государств

Описание каждого из типов:

  • А – американская. Помимо США такой вариант исполнения используется в Японии. Заземляющий контакт отсутствует.
  • B – американская модель, с заземлением.
  • С – европейский стандарт. Евророзетка используется не только в странах Европы, но и в СНГ, в том числе и России. Единственный недостаток такой разновидности – отсутствие заземления. Однако следует учесть, что заземляющего контакта нет на советских моделях C5, но в евро варианте С6 он присутствует.
  • D – такой тип электрических розеток можно встретить в Британии.
  • E – французский стандарт.
  • F – евророзетка с заземлением. Современный тип исполнения, который чаще всего используют в европейских странах, а также СНГ.
  • G – английский вариант исполнения.
  • H – израильская.
  • I – австралийская.
  • J – швейцарская.
  • K – датская.
  • I – оригинальный тип исполнения, который используют в Италии.
  • M – ЮАР.

Вот Вы и узнали, какие розетки бывают в разных странах мира. Далее мы более подробно остановимся на видах электрических штепсельных изделий типа C и F.

Технические характеристики

Как Вы уже знаете, рабочее напряжение в сети может быть 220-240 либо 380 Вольт, в Америке и Японии принято использовать напряжение 100-127 Вольт. Евророзетки на 220 В используют для подключения электроприборов, мощностью не более 3,5 кВт. Связано это с тем, что силовые розетки могут выдержать ток, не превышающий 16А. В такие виды электрофурнитуры допустимо подключение телевизора, холодильника и прочей, не слишком мощной бытовой техники.

Промышленные трехфазные розетки рассчитаны на силу тока 32 А и поэтому используются в быту для подключения мощной техники.

Подключение 380в



Также электророзетки бывают рассчитаны на частоту переменного тока 50 либо 60 Гц. В России и странах СНГ используют первый тип исполнения.

Тип установки

Следующая разновидность электрических розеток – вариант исполнения корпуса. Существуют накладные изделия, которые применяются при наружной прокладке электропроводки и утопленные – для монтажа проводки скрытым способом.

Накладной корпус
Утопленный корпус

Последний вид, в свою очередь, можно монтировать не только в стену, но даже в пол или же столешницу на кухне. Напольные бытовые устройства для подключения техники выглядят следующим образом:

Напольный вариант

Отдельный вид электрических розеток – переносные. Очень удобный вариант, однако, особой популярности в России он еще не набрал.

Удлинитель

Дополнительные функции

Также, электрические розетки могут разделяться на виды в зависимости от дополнительных функций, которыми они обладают. Например:

  1. Влагозащищенные. Евророзетки со степенью защиты IP 44 и выше имеют крышку, которая защитит разъемы от попадания воды. Такую разновидность розеток чаще всего используют в ванных комнатах.Влагозащищенный корпус
  2. Модель с устройством защитного отключения – отключает электроэнергию при обнаружении опасной утечки электрического тока.Локальное УЗО фото
  3. Модель с таймером. Используя такой вид электрофурнитуры можно просто задать время, через которое питание отключится. Очень удобно для подключения обогревателей, которые не имеют собственного таймера отключения.Розетка-таймер
  4. Силовая розетка с ваттметром. Оригинальное решение, которое позволяет увидеть, сколько электроэнергии потребляет подключенный прибор. Индикация меняется, в зависимости от потребляемой мощности: голубой цвет минимальное энергопотребление, красный – максимальное.Отдельный счетчик на электроприбор
  5. С выталкивателем вилки. Если у Вас часто розетка вырывается из стены, рекомендуем выбрать специальную модель с выталкивателем, который поможет аккуратно вытащить электрическую вилку с гнезд.Корпус с выталкивателем вилки
  6. Евророзетка с подсветкой. Такой вид изделия очень удобен тем, что в темное время можно без особых усилий найти куда подключать зарядное устройство от телефона или же другой прибор.Устройство с подсветкой
  7. Модель с USB выходом. Отличное решение для подзарядки мобильных устройств.USB гнездо в евророзетке
  8. GSM и Wi-Fi розетки. Для тех, кто решил внедрить в свое жилье систему «Умный дом», рекомендуем использовать умные розетки, которыми можно управлять со смартфона.

Накладная wi-fi розетка

Почерпнуть для себя еще немного информации о видах изделий Вы можете на видео ниже:

Какие бывают выключатели и электророзетки?

Вот мы и рассмотрели все типы и виды розеток электрических, которые можно использовать в бытовых нуждах на сегодняшний день. Кстати, кроме штепсельных устройств существуют телефонные, телевизионные (для ТВ кабеля) и другие, но о них мы поговорим в отдельной статье!

Советуем прочитать:

Виды электрических розеток: фото и описание

Розетка – один из главных элементов токонесущих систем как бытовых, так и производственных. От выбора розетки во многом зависит безопасность электрифицируемого объекта. Стандартные розетки состоят из двух основных частей – диэлектрического блока с контактной группой и внешней панели. Последняя обычно сделана из пластмассы.

Диэлектрическая часть может быть выполнена из пластикового или керамического материала. Минус пластика в том, что он плавится и даже может загореться при высокой температуре. Керамика является негорючей. Она полностью сохраняет свойства даже при очень сильном нагреве. Электрические розетки разделяются на разные виды и по другим критериям.

Содержание статьи:

1. Классификация по типу контактов:

1.1 С бронзовыми контактами

Данные изделия относятся к высокой ценовой категории. Контакты имеют темно-желтый матовый оттенок. Очень хорошо пружинят, отличаются повышенной прочностью и стойкостью к окислению. Такие розетки подходят для любых эксплуатационных условий.

1.2 С латунными контактами

Электрическая розетка с латунными контактамиРозетка с латунными контактами

Такими контактами комплектуются розетки низкой ценовой категории. Латунь не проходит процедуру лужения. Ее легко определить по яркому блеску и светло-желтому оттенку. Металл является мягким и поэтому быстро разгибается при частом использовании розетки. Это приводит к ухудшению контактного соединения.

Этого недостатка лишены более дорогие розетки, оснащенные специальными прижимными пружинками. Простая латунь быстро покрывается окислами при постоянном/регулярном воздействии высокой влажности.

1.3 С лужёными латунными контактами

Луженые латунные контакты чаще всего применяются в розетках из средней ценовой категории. Имеют специфический беловатый матовый оттенок. Долго сохраняют форму и хорошо пружинят. Благодаря наличию защитного слоя окисляются медленнее простой латуни. Этот тип розеток допускается использовать при монтаже электропроводки на объектах с влажным микроклиматом и при уличном монтаже.

2. Классификация по типу подсоединения провода/кабеля

Подключение провода может осуществляться через прямой конец или конец, скрученный в виде петли. В последнем случае контакт получается более надежным, так как проводник имеет большую контактную площадь. При стыковке прямого провода нужно с особой тщательностью зачищать его монтажный участок, так как площадь соприкосновения с контактами розетки гораздо меньше.

Кроме этого, провод может фиксироваться двумя способами – при помощи винтов и посредством специальных зажимов. Зажимы хороши тем, что позволяют устанавливать розетки быстрее. Качественные зажимные розетки обеспечивают хороший контакт долгое время. Что касается традиционных винтовых соединений, то они тоже являются надежными. Их недостаток в том, что они требуют периодического подтягивания – по причине ослабления винтов из-за регулярного нагрева/остывания.

Розетки нередко объединяются в модули. В продаже есть изделия такого типа с отверстиями для параллельного подключения к электрической сети.

3. Наличие/отсутствие контакта заземления

Розетки без заземления рекомендуется устанавливать исключительно в сухих зданиях/помещениях. Они предназначены для подключения электроприборов и оборудования незначительной мощности, к которым не предъявляются особые требования по безопасности и качеству питания. Это осветительные лампы накаливания, бытовые пылесосы, блендеры, мясорубки, простые холодильники (без электронной автоматики) и т.п. Допускается также подключение конвекторов, тепловых вентиляторов и масляных радиаторов мощностью до 2000 Вт.

Электрическая розетка без заземленияПример розетки без заземляющих контактов

Заземляющие розетки используются для любой мощной техники, а также для техники, оснащенной электронными системами контроля и управления. Это современные холодильники и морозильные камеры, стационарные компьютеры, плазменные телевизоры, домашние кинотеатры, многофункциональные стерео-системы, специализированные медицинское оборудование, электродуховки и варочные поверхности.

Кроме этого, заземления в обязательном порядке требует оборудование, рабочий цикл которого непосредственно связан с водой. Это стиральные/посудомоечные машины, водонагревательные котлы, циркуляционные насосы, оснащенные мокрым ротором и др.

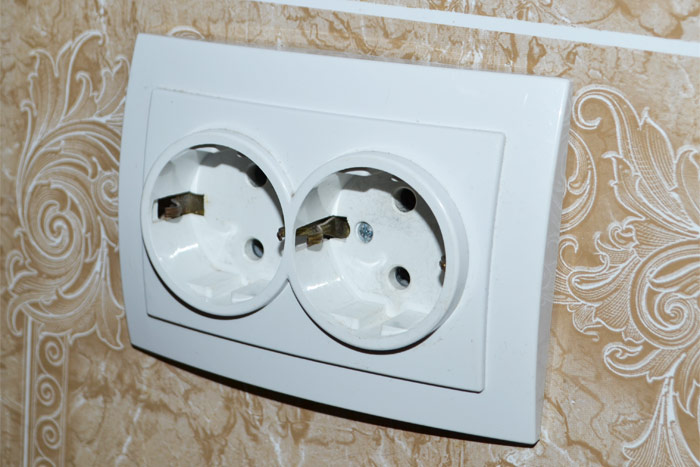

Электрическая розетка с заземлениемПример двойной розетки с заземлением

Помимо дополнительной защиты от удара током, заземляющий провод помогает отводить статическое электричество – распространенную причину выхода из строя высокоточных приборов.

4. Сила тока и напряжение сети

Один из наиболее важных параметров. Определенные виды розеток рассчитаны на соответствующие показатели напряжения/силы тока. В России основная масса потребителей тока подключается к однофазным электросетям с рабочим напряжением 220/250 В и трехфазным электросетям 380 В. Последние обычно применяются на производстве. Во многих других странах (например, в Соединенных штатах и Японии) распространены однофазные сети с характеристиками напряжения 100/127 В.

Поговорим подробнее об отечественных стандартах. Розетки на 220 В подразделяются на несколько групп по рабочему «амперажу» - то есть, по силе тока, на который они рассчитаны. Современные стандартные розетки могут выдерживать ток до 16 А. Изделия на 6 А давно не выпускаются – они потеряли актуальность из-за повсеместного распространения мощной бытовой техники и электроники.

Максимальная мощность электроустройств, которые может «потянуть» розетка 16 А – 3520 Вт. Тем не менее, эксплуатировать ее на пределе возможностей нежелательно, тем более, если нагрузка является постоянной. Лучше ограничиться подключением одного или нескольких приборов мощностью 3000 Вт. Кратковременно розетка 16 А может выдержать и 5000 Вт, но лучше с ней такие «эксперименты» не проводить – контакты могут подгореть и впоследствии начнут греться даже при небольшой силе тока.

Для более мощной техники потребуются розетки 25 А. Их максимальная нагрузка – 5500 Вт, рабочая – 4500/5000 Вт. Как правило, этого более чем достаточно для устройства электропроводки квартир и частных домов.

Для очень мощного оборудования производятся специальные силовые розетки (32 А и более). Они комплектуются исключительно керамическими основаниями и контактными группами повышенной надежности. Данные изделия чаще всего применяются при электрификации промышленных/производственных цехов.

5. IP-характеристики

Как и многие другие электротовары, розетки различаются по степени защиты от влаги/воды. Эти показатели измеряются по международному IP-стандарту. От этого главным образом и зависит область применения розеток. По классу защиты все изделия можно разделить на четыре основные группы:

1) IP 20. Самый распространенный вид. Предназначается для объектов с сухим и нормальным микроклиматом, которые отапливаются в зимнее время. Наилучшим образом подходят для жилых помещений.

2) IP 21/22. Допускается установка на объектах без отопления и на открытом воздухе (при наличии навеса).

3) IP 43/44. Это стандартные влагозащищенные электроустройства. Могут эксплуатироваться в условиях постоянной высокой влажности, в том числе – рядом с бассейнами и на улице.

4) IP 54/55. Рассчитаны на прямой контакт с водой, поэтому подходят для уличного монтажа без навесов и козырьков.

Как правило, все влагозащищенные модели оборудованы крышками – обычными или с резиновыми уплотнителями.

6. Классификация по типу монтажа

По типу монтажа розетки бывают трёх видов: внешние (наружные), внутренние (скрытые) и выдвижные. Наружные модели закрепляются сразу к плоскости стены. При установке на пожароопасные поверхности рекомендуется дополнительно использовать диэлектрические пластины. Они продаются в магазинах, но сделать их легко и своими руками – достаточно вырезать квадрат или круг нужного размера из текстолита, асбестоцементной плиты и т.п.

Внешние устройства имеют два достоинства. Это быстрый монтаж и простая замена (при необходимости). Их недостаток в том, что они выглядят неэстетично и зачастую «портят» интерьер. Кроме этого, за выступающие накладные изделия можно «зацепиться» или случайно ударить их тяжелым предметом, что нередко приводит в поломке таких розеток.

Внешняя (наружная) розеткаПример внешней розетки на четыре гнезда

Внутренние модели устанавливать сложнее. Они вставляются в так называемые «стаканы» (подрозетники), которые необходимо вмонтировать в стену. В случае с бетонными и кирпичными поверхностями для этих целей понадобится перфоратор. Зато скрытые розетки смотрятся эстетично. Их лицевая панель полностью утоплена в стену, или выступает наружу всего на несколько миллиметров.

Внутренняя (встраиваемая) розеткаПример внутренней (встраиваемой) розетки

Выдвижные модели стоят дорого. Они отличаются практичностью и функциональностью. Чаще всего используются при обустройстве кухонных помещений. Такие розетки встраиваются в столешницы, боковые панели шкафов и др. Их монтируют даже внутрь полов. Все что напоминает о наличии розетки – это аккуратная крышка, под которой «прячутся» розеточные блоки для удобного подключения любой техники.

Выдвижные розетки - пример использования Пример выдвижной розетки для столешницыНа фотографиях выше пример выдвижных розеток

7. Количество гнезд

Помимо одинарных существуют розетки с несколькими гнездами. Наибольшим спросом пользуются одинарные, двойные и тройные модели. Модификации, рассчитанные на подключение двух и более потребителей энергии, имеют специальное название – «розеточные блоки».

Помимо стандартных гнезд, современные блоки оборудуются выключателями, разъемами LAN, USB, HDMI и др. Это позволяет включать в один блок самую разную технику без дополнительной покупки дорогостоящих адаптеров. Розеточные блоки выглядят эстетично, так как панель с подрозетниками обрамлена внешней декоративной рамкой.

Розетка с USB-разъёмамиРозетка Werkel с USB-разъёмами, которые можно использовать для зарядки смартфона
Комбинированный блок: розетка и выключательКомбинированный блок: розетка + выключатель

О таком критерии выбора розетки, как дизайн, говорить нет особого смысла – на рынке представлено множество разных моделей – по цвету/оттенку, фактуре и декору. Так что подобрать подходящий вариант для любого интерьера несложно.

Электрическая розетка. Виды и типы. Характеристики и стандарты

Электрическая розетка – это разъем для подключения электрических приборов с помощью вилки. Она является частью штепсельного соединения, и состоит из керамической или пластиковой части, не проводящей ток, с зафиксированными пружинными контактами, предназначенными для подсоединения к штырям вилки. Устройство может иметь от 2 до 5 отверстий, каждый из которых отвечает за присоединение отдельной токопроводящей жилы. Согласно стандарту, действующему в России и европейских странах, в бытовых розетках имеется два круглых отверстия под фазу и ноль.

Виды разъемов

Разъемы электророзеток в разных странах имеют свои стандарты. Они существенно отличаются между собой. В одних предусматривается только два отверстия, в то время как у других их три. Два отвечают за фазу и ноль, а третье выступает в качестве заземления. Штепсели могут быть круглыми или прямоугольными в форме полос. Применяемый в России стандарт является самым распространенным. Он также используется в странах бывшего Советского Союза и Европе.

Отличие разъемов электророзеток существенны, поэтому электрическое оборудование для внутреннего рынка одних стран подходит для других только при использовании переходников. Об этом не понаслышке знают покупатели китайских товаров, которые пользуются мобильными телефонами Поднебесной. У них зарядное устройство имеет разъем типа A, в то время как в России применяется тип F и С.

Электрическая розетка с типом F является современной европейской. Она имеет заземление. Тип С предусматривает только штепсель без подключения провода заземления. Также на территории России и стран СНГ используются силовые электророзетки, которые могут иметь от 3 до 5 разъемов. Их используют для подключения мощного промышленного оборудования.

Технические характеристики

В России применяется стандарт напряжения сети 220 и 380В. Бытовые розетки рассчитаны на 220В, силовые промышленные на 380В. В других странах мира, к примеру, США и Японии применяется напряжение 100-127В. Их электрофурнитура полностью несовместима с мощными сетями.

Бытовые электророзетки рассчитаны на потребителей с мощностью 3,5 кВт и током до 16А. Этих параметров более чем достаточно для приборов начиная от телевизора и заканчивая стиральной машиной и холодильником. Для включения мощных потребителей, таких как электрические нагревательные котлы и бойлеры, требуется использование силовых розеток. Промышленный вариант этих устройств рассчитан на ток 32А. Зачастую их используют и в быту даже в сетях 220В, осуществляя подключение котлов, закрепляя только стандартные жилы – фазу и ноль, а также заземления при его наличии. Это связано с тем, что на рынке зачастую сложно найти электророзетку в бытовом исполнении рассчитанную на мощные токи.

Отличие розеток по способу установки
По способу установки электрическая розетка может быть:
  • Наружной.
  • Внутренней.

Наружная электрическая розетка подразумевает самый простой монтаж, поскольку предназначена для соединения кабеля уложенного по поверхности стены. Она не требует штробления стен и скрытой прокладки провода. При подсоединении такой фурнитуры к специфической рыхлой поверхности, к примеру, газобетона или глиняной стены, прямое крепление не допускается, поскольку конструкция может вырваться вместе с крепежом. В связи с этим зачастую осуществляется монтаж к стене деревянной дощечки, к которой уже присоединяется непосредственно сама электророзетка. Наличие проставки в виде доски позволяет увеличить площадь фиксации со стеной и использовать больше крепежных элементов.

Более сложными в установке, но эстетически привлекательными, являются внутренние розетки. Они используются при проведении скрытой прокладки провода, который замуровывают в стену. В этом случае электророзетка устанавливается в специальные коробы – подрозетники. Такой монтаж сложнее, но в дальнейшем обеспечивает более надежную фиксацию и привлекательность конструкции.

Модернизированные розетки типа F и С

С развитием технологий появились модернизированные конструкции розеток, относящиеся к стандартному европейскому типу F и С. Они стоят существенно дороже, но при этом обладают дополнительными функциями, обеспечивающими более комфортное применение в определенных условиях.

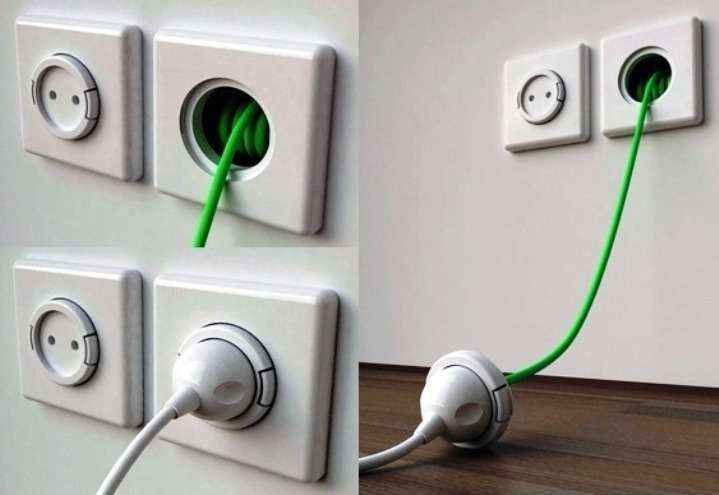

Электрическая розетка с удлинителем

Такая розетка имеет вмонтированный в подрозетник скрученный электрический кабель. Конструкция позволяет осуществлять вытягивание центральной части с разъемом и проводом, что дает возможность подключать потребителей, вилка которых не достает до стены. Такие розетки относятся к встраиваемому типу, но подразумевают еще более сложный монтаж, поскольку требуют подготовки большого пространства в стене для скрытия массивного механизма, осуществляющего намотку провода. Кабель с легкостью вытягивается и при необходимости заправляется обратно благодаря встроенной пружине. Механизм его сворачивания похож на тот, что применяется в пылесосах.

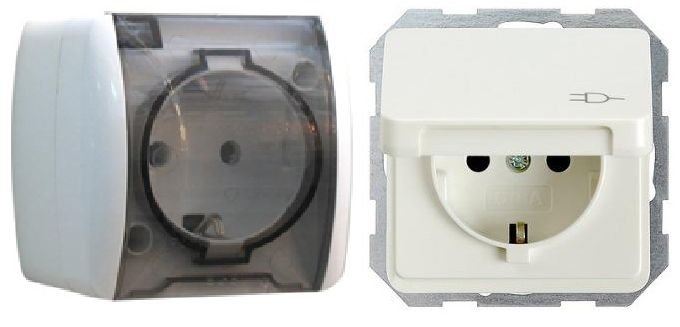

Влагозащищенные розетки

Для установки на фасады зданий, а также во влажных помещениях используются розетки с влагозащитой. К ним относятся устройства со степенью защиты ip44 и выше. У них имеется специальная герметичная крышка с эластичного материала, которая позволяет плотно закрыть разъем от проникновения воды. Это исключает короткое замыкание между фазой и нулем через поверхностное натяжение влаги.

Розетки с совмещенным выключателем

В продаже встречаются электрическая розетка с встроенным выключателем. Такая электрофурнитура позволяет обесточивать разъем при необходимости. Это может понадобиться в случае преломления и оголения кабеля возле вилки, что делает прикасание к нему опасным. В этом случае обесточив розетку, можно безопасно вытянуть штепсель, не получив удар электрического разряда.

Устройство с таймером

Позволяет настроить время, в которое осуществляется подача напряжения. Это дает возможность подключать бытовое оборудование и настраивать его автоматическое включение и отключение, без дальнейшего участия человека. Такие розетки используются аквариумистами, для управления подсветкой. Также электрофурнитура с таймером пригодится при использовании электронагревательного оборудования без данной функции.

Устройство механического типа имеет расположенные по кругу розетки сегменты, каждый из которых обычно отвечает за 15 минут подачи электричества. При нажатии на сегмент программируется время, при котором розетка будет работать. Если прижать все элементы, то подача электричества будет осуществляться на протяжении 24 часов, как в обычной розетке. Перед осуществлением настройки необходимо сначала выставить текущее время. При временных перебоях с электропитанием регулировка времени нарушается, поэтому устройство нуждается в калибровке.

Розетки с ваттметром

Довольно редкой является электрическая розетка с ваттметром. На ее поверхности имеется дисплей, который показывает какое количество энергии потребляет подключенный прибор. Это довольно удобная функция, с помощью которой можно проверять насколько соответствуют реальные параметры мощности различного электрооборудования информации указанной производителем.

Устройство с выталкивателем штепселя

При установке в розетку плотной вилки в случае вытягивания последней наблюдается вырывание всей конструкции со стены. Для решения данной проблемы были разработаны особенные розетки, в корпусе которых предусматривается специальная механическая кнопка. При нажатии на нее внутренний рычаг надавливает на вилку, выталкивая ее наружу.

Такой вариант будет полезен в том случае, если материал из которого изготовлена стена рыхлый. При тянущем воздействии на розетку она сможет вырваться вместе с крепежом. При наличии выталкивающего механизма, дергать за вилку не потребуется, поэтому вырывание розетки из подрозетника исключается.

Электророзетки с подсветкой

Электрическая розетка может оснащаться световым индикатором, что позволяет находить ее в темноте. Это полезная функция для фурнитуры устанавливаемой в домашнем помещении. При наличии такой розетки можно включить зарядку телефона или любое другое оборудование не зажигая свет. Подобное устройство пригодится в том случае, если в доме есть маленькие дети, что исключит необходимость их будить включением люстры.

Устройство с USB выходом

Также бывают розетки, в корпусе которых имеется блок питания понижающий параметры электросети. У него имеется наружный выход в виде USB разъема. Такая электрофурнитура позволяет подключаться с помощью USB кабеля для подзарядки телефонов, планшетов, фотоаппаратов и камер. Это действительно удобно, особенно если стандартный блок питания сломался или потерялся.

Розетки с дистанционным управлением

Одними из последних появились розетки с дистанционным управлением. Обычно они используют технологию wi-fi, для их регулировки применяется смартфон со специальным установленным приложением. Подобное устройство является недорогой альтернативой системы «умный дом». Можно подключать различное электрическое оборудование, и в последующем выключать его без необходимости подходить и вытягивать вилку. Можно лежа на диване обесточить вентилятор или другое оборудование, у которого не имеется собственного пульта дистанционного управления.

Похожие темы:

Виды розеток

На сегодняшний день существуют многочисленные виды розеток, которые применяются повсеместно и служат для разъемного подключения потребителей электроэнергии к сети.

разные розеткиразные розетки

Несмотря на кажущуюся простоту этих устройств, они выполняют целый ряд очень ответственных функций, к основным из которых относятся:

  1. Обеспечение надежного контакта между вилкой электроприбора и разъемом бытовой электросети при допустимом токе.
  2. Защита от случайного или намеренного прикосновения к токоведущим частям руками или посторонними предметами. Особенно важно обеспечить такую защиту в помещениях, где доступ к розеткам имеют маленькие дети.
  3. Обеспечение надежной изоляции токоведущих частей друг от друга и от корпуса электроприбора.
  4. Исключение возможности неправильного подключения потребителя к сети (поляризованная вилка). Это свойство особенно актуально для тех электроприборов, в которых используются однополюсные выключатели.
  5. Подключение защитного заземления. Такая функция возложена на большинство моделей современных розеток, имеющих, помимо контактов для нулевого и фазного проводов, еще и контакт, к которому подключается контур заземления. Это, конечно, обеспечивает дополнительную защиту людей от поражения электрическим током, однако в большинстве многоквартирных зданий советской постройки заземляющий провод отсутствует.
  6. Защита от подключения к электрической сети приборов, которые не рассчитаны на ее напряжение (так называемая «защита от дурака»).
  7. Обеспечение пожарной безопасности в случае аварийных ситуаций в работе электрической проводки.

Кроме того, материал корпуса и способ установки электрической розетки должны максимально соответствовать общему дизайну помещения и личным предпочтениям хозяина квартиры.

Большое количество требований различного характера, которые предъявляются к этим устройствам, вынуждают производителей предлагать на рынке чрезвычайно широкий их модельный ряд. На сегодняшний день в магазинах электротоваров и строительных супермаркетах можно найти самые современные розетки различного функционального назначения и внешнего вида. В таких условиях бывает достаточно сложно определиться с выбором оптимальной по цене и качеству модели. Чтобы максимально упростить эту задачу, необходимо хотя бы в общих чертах представлять себе особенности конструктивного исполнения и классификации современных электрических розеток.

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

виды розетоквиды розеток

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

блок розетокблок розеток

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

  1. Тип F или CEE 7/4 «Schuko» с заземлением (по ГОСТ 7396.1-89 относится к типу С2).
  2. Тип С без заземления. (по ГОСТ 7396.1-89 относится к типу С1-а).

Различают следующие типы розеток

  • По способу крепления к стене: для использования в проводке открытого или скрытого типа. В отдельную группу можно выделить переносные розетки.

переносные розеткипереносные розетки

Различают накладные и встроенные (плоские) розетки. Как правило, накладные модели применяются при монтаже открытой проводки. Главным их преимуществом является предельная простота установки. Для того чтобы установить такое устройство нет необходимости высверливать отверстие для подрозетника, а достаточно всего лишь закрепить на стене колодку при помощи двух шурупов. В деревянных домах такой вариант монтажа является едва ли не единственным, поскольку он полностью соответствует требованиям правил пожарной безопасности.

Накладные розетки также могут применяться в качестве временных устройств в тех случаях, когда необходимо быстро заменить неисправную или установить новую точку подключения электроприборов к сети, а значительные по объему ремонтные работы выполнять нецелесообразно.

К достоинствам встроенных моделей розеток относится их более привлекательный, чем у накладных аналогов, внешний вид, а также надежность крепления и высокая степень защиты от поражения электрическим током. Такая защита достигается тем, что все токоведущие части расположены в глубине стены, декоративная часть практически не выступает за ее пределы, что надежно защищает устройство от различных, в том числе и непреднамеренных, механических воздействий.

  • По величине тока.

Почти все современные электрические розетки рассчитаны на токи 6, 10 и 16 А. Это значительно больше, чем показатели старых советских моделей, номинальный ток которых был равен 6,3 А.

Для подключения особенно мощных потребителей, таких как варочные поверхности, кондиционеры или бойлеры, следует применять специальные устройства, отличающиеся повышенной устойчивостью к действию больших токов. Кроме того, все они в обязательном порядке имеют контакт для подключения защитного заземления. Впрочем, такое оборудование, как правило, устанавливается стационарно и не подлежит перемещению по квартире. Поэтому во многих случаях для повышения надежности электрических соединений при подключении мощных потребителей вообще не используются розетки. Провод, по которому осуществляется питание электроприбора, выводится непосредственно на электрический щиток при вводе в квартиру и подключается к нему через отдельный автоматический выключатель соответствующей мощности.

Для того чтобы определить допустимую мощность потребителя, который может быть подключен к электросети через розетку, необходимо перемножить значения максимального тока и напряжения сети.

Таким образом:

P = U*Imax = 220*10 = 2200 ВТ, или P = U*Imax = 220*16 = 3520 ВТ.

Здесь нужно заметить, что при использовании большинства моделей разветвителей, общая допустимая мощность подключаемых к розетке электроприборов существенно снижается. Это происходит, во-первых, из-за появления дополнительного разъемного соединения, а во-вторых, из-за низкого качества контактов большинства тройников и удлинителей.

  • По наличию защитного заземления. Различают розетки, имеющие в своем составе контакт для подключения заземляющего провода, а также те, которые этого контакта не имеют.

Модели с заземлением, несомненно, являются более безопасными, если есть возможность правильно подключить такое устройство. В противном случае никакой разницы между этими двумя видами нет. А если заземляющий провод подключен неправильно, то опасность поражения электрическим током возрастает многократно.

розетки с заземлениемрозетки с заземлением

В старых многоквартирных домах электрическая проводка предусматривает наличие всего двух проводов: нулевого и фазного. Нулевой провод связан с нейтральной точкой трехфазной электрической сети, фазы которой соединены по схеме «звезда» (только такое соединение используется для питания жилых зданий). Кроме того, нулевой провод должен быть качественно заземлен. В нормальных условиях работы (то есть если в сети отсутствуют какие-либо аварии и нагрузка на каждую фазу примерно одинакова) ток через нейтральный провод трехфазной системы не протекает и напряжение на нем относительно земли равно нулю.

розетка без заземлениярозетка без заземления

В случае возникновения аварий (сильный перекос фаз, обрыв или короткое замыкание) могут возникать ситуации, когда на нулевом проводе появится определенный потенциал по отношению к земле.

Если корпус электроприбора, к примеру, стиральной машинки, «заземлен» на нулевой провод через розетку, то возникает риск поражения людей электрическим током. Чтобы предотвратить это явление лучше всего сделать отдельное заземление специально выведенным проводом, однако в высотных домах выполнить это достаточно сложно.

Дополнительные аксессуары и функции электрических розеток

Для обеспечения более высокой надежности, защищенности в условиях негативного воздействия окружающей среды или просто для создания удобства в эксплуатации некоторые виды розеток оснащаются дополнительными аксессуарами или набором функций.

С защитой от детей

Имеют в своем составе специальные шторки, которые закрывают электрические контакты и могут быть убраны только при подключении к розетке провода со стандартной вилкой.

С защитой от пыли или повышенной влажности

Оснащаются специальными крышками, которые надежно защищают контакты от воздействия внешней среды в период, когда устройство не используется. Защищенные розетки предназначены для установки на улице или в помещениях с повышенной влажностью, например, в ванных комнатах.

розетка с крышкойрозетка с крышкой

С подсветкой

В корпус таких устройств встроены специальные светодиодные маячки, которые позволяют легко найти место для подключения электроприбора в темноте, кроме того, огни этих светодиодов позволяют легче ориентироваться в темной комнате и могут создавать дополнительный уют вместо ночника.

С выключателем

Достаточно экзотический вариант, в нашей стране он мало распространен. Выключатель на такой розетке служит для надежного изолирования потребителя от электрической сети без извлечения вилки из разъема. Это создает дополнительные удобства при эксплуатации электроприборов и значительно повышает срок службы розетки, которая рассчитана на определенное число подключений и отключений от нее штепсельной вилки (как правило, от 3 до 5 тысяч циклов).

Со встроенным устройством защитного отключения

Такие устройства могут стать чрезвычайно полезными в том случае, если не удается качественно заземлить корпус мощного электропотребителя, например, стиральной машины. Собственно говоря, существует два основных вида защиты от поражения электрическим током: защитное заземление и защитное отключение. Суть первого состоит в том, что при замыкании фазы на корпус электроприбора, ток по пути наименьшего сопротивления уходит в землю по специально предназначенному для этого проводу. Устройство защитного отключения, установленное в розетке, срабатывает при появлении тока утечки из-за повреждения изоляции, а также при возникновении короткого замыкания.

С таймером

Применение таких устройств позволяет не задумываться о том, все ли потребители отключены от сети. Таймер автоматически даст команду автоматике на отключение по истечении установленного времени.

Таким образом, если не обращать внимания на многочисленные типы электрических розеток, которые предназначены для использования в системах электроснабжения зарубежных стран, то выбрать подходящее устройство для установки в своей квартире не так уж и сложно.

Первое и главное требование – это соответствие максимально допустимого тока розетки мощности подключаемых к ней потребителей, а также качество всех элементов, которые входят в ее конструкцию. Если эти свойства удовлетворяют необходимым требованиям, стоит обратить внимание на условия эксплуатации устройства: наличие большого количества пыли или влаги (при установке его в ванной комнате, на улице или в ремонтной мастерской), доступность розетки для детей и, наконец, ее внешний вид, а также соответствие интерьеру помещения.

по разъемам, типу установки и дополнительным функциям



какие бывают розетки

Несмотря на существование единых общемировых стандартов, далеко не всегда они широко применяются в разных странах, что надо учитывать, к примеру, при поездке в командировку. Те же привычные глазу виды розеток, распространенные в странах СНГ и части европейских государств нельзя использовать для зарядки телефона или подключения ноутбука, привезенных из США или Японии. Кроме того, если даже выбирать розетку на внутреннем рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Общие детали и конструктивные различия в разных странах

Законы электротехники работают везде одинаково – на земле, под водой или на луне, поэтому принципиальное устройство всегда и везде одинаковое, независимо от того, какого розетка используется вида и назначения. Ее главная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. Как итог – элементы и материалы будут везде одни и те же, а основное различие будет в их форме, которая исторически применяется в разных странах.

розетки в разных странах

Основные виды розеток, использующиеся в разных странах:

  • A – США и Япония – розетки рассчитанные на напряжение 110 Вольт.
  • B – Тот же самый тип A, только с заземляющим контактом.
  • C – Для работы в сетях 220 Вольт и 50 Герц. Распространена в странах СНГ и ряде европейских государств.
  • D – Британские розеточные разъемы. Практически такие же используются в ЮАР.
  • E – Французский вариант розетки типа С, но с заземляющим контактом.
  • F – Немецкий вариант типа С для проводки с заземление
  • G – Еще один стандарт из Британии.
  • H – Стандарт в Израиле.
  • I – Устройства, устанавливаемые в Австралии.
  • J – Швейцарский розеточный разъем.
  • K – Датский вариант розетки типа С для заземления.
  • L – Итальянская простота и функциональность.

В этом видео подробно рассказывается об особенностях электрических сетей и в частности розеток в разных странах мира:

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.

устройство розетки

Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

  • Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.
  • Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
  • Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
  • Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
  • Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки

наружная и внутренняя розетка

По этому критерию виды электрических розеток делятся на две основные категории: внутренние и наружные.

Первый тип устройств используется чаще всего, несмотря на определенные сложности, связанные с их монтажом – установка происходит в стену, для чего в ней надо вырезать отверстие для самой розетки и канавку для провода, который будет к ней подходить. Эти недостатки перекрываются несомненными преимуществами в плане эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг случится короткое замыкание, то в толще стены оно не страшно.

Наружные виды розеток используются чаще всего при необходимости проложить временную проводку или в деревянных домах, где монтаж внутренней проводки регламентируется очень жесткими ограничениями и практически не применяется. Также наружным методом часто крепятся силовые розетки, обладающие большими размерами.

Технические характеристики – силовые и бытовые розетки

напряжение в розетках в разных странах мира

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера. Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Разновидности по назначению

телефонная розеткаЕсли изначально розетки использовались исключительно для питания электроприборов от электросети, то с увеличением количества проводов в среднестатистическом доме, возникла необходимость прятать часть их в кабель-каналы и делать выводы. Как итог – появились новые разновидности розеток, которые стали выводами антенных проводов для телевизора, кабелей для интернет-подключения компьютеров, радио и стационарных телефонов. В последнее время устанавливают даже розеточные клеммы к которым можно подключить колонки от аудиосистемы и USB провод для зарядки телефона.

Независимо от того, для чего применяется розетка, ее главные компоненты остаются все те же – основание, механизм крепления, контакты и изолирующая (по совместительству декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

  • Защитные шторки. В первую очередь предназначены предупредить детские шалости с просовыванием в розетки гвоздей и прочих предметов. Дополнительно препятствуют попаданию внутрь пыли и мусора.розетка с защитными шторками
  • Защита от влаги. Корпус спроектирован таким образом, чтобы внутрь устройства не могла просочиться жидкость. В зависимости от класса защиты, такие устройства могут выдерживать прямые попадания брызг или даже погружение под воду на глубину около метра.розетка с защитой от влаги
  • Выталкиватель вилки. Если в розетку часто вставлять и вынимать штепсель, то это всегда немного смещает ее механизм внутри стены, что со временем приводит к его выпадению. Кнопка выталкивателя нажимается в сторону стены, что позволяет забыть про эту проблему.розетка с выталкивателем вилки
  • Подсветка. Для тех, кто в вечернее или ночное время часто ставит на зарядку телефоны или включает другие устройства, но не хочет включать основное освещение.розетка с подсветкой
  • С вмонтированным УЗО (устройством защитного отключения). Применяется, если по каким-либо причинам такая защита не может быть установлена возле вводного автомата, или есть опасения, что она не сработает.розетка с УЗО
  • С индивидуальным счетчиком. Такое устройство позволяет в реальном времени наблюдать за тем, какую мощность развивает подключенный к сети прибор. Кроме цифровых обозначений есть дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.розетка со счетчиком электроэнергии
  • Со встроенным таймером. Позволяет отключить или включить подсоединенный к сети прибор в заданное время (или через нужный его промежуток).розетка с таймером
  • Встроенный USB выход. Позволит не занимать розетку при зарядке телефона.розетка с USB

Как итог

Независимо от того как устроена розетка внешне, ее основные компоненты всегда одинаковы. Благодаря этому при поездке в другие страны зачастую для использования зарядки мобильного телефона или ноутбука можно использовать (или сделать самому) переходник. Правда перед этим надо выяснить, какой в стране принят стандарт по частоте и напряжению электрического тока.

Виды розеток электрических. Рекомендации по выбору.

Виды розеток

Здравствуйте, дорогие друзья! В данной статье вы узнаете, что такое розетка, а так же рассмотрим их конструкцию и классификацию. И так, на сегодняшний день существуют многочисленные виды розеток, которые применяются повсеместно и служат для разъемного подключения потребителей электроэнергии к сети. Несмотря на кажущуюся простоту этих устройств, они выполняют целый ряд очень ответственных функций, к основным из которых относятся:

  • Обеспечение надежного контакта между вилкой электроприбора и разъемом бытовой электросети при допустимом токе
  • Защита от случайного или намеренного прикосновения к токоведущим частям руками или посторонними предметами.
  • Обеспечение надежной изоляции токоведущих частей друг от друга и от корпуса электроприбора
  • Подключение защитного заземления. Такая функция возложена на большинство моделей современных розеток, имеющих, помимо контактов для нулевого и фазного проводов, еще и контакт, к которому подключается контур заземления.
  • Обеспечение пожарной безопасности в случае аварийных ситуаций в работе электрической проводки

Материал корпуса и способ установки электрической розетки должны максимально соответствовать общему дизайну помещения и личным предпочтениям хозяина квартиры.

Виды розеток

   Виды розеток, розетка штепсельная

Большое количество требований различного характера, которые предъявляются к этим устройствам, вынуждают производителей предлагать на рынке чрезвычайно широкий их модельный ряд. На сегодняшний день в магазинах электротоваров и строительных супермаркетах можно найти самые современные розетки различного функционального назначения и внешнего вида. В таких условиях бывает достаточно сложно определиться с выбором оптимальной по цене и качеству модели. Чтобы максимально упростить эту задачу, необходимо хотя бы в общих чертах представлять себе особенности конструктивного исполнения и классификации современных электрических розеток.

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

Виды розеток

   Виды розеток, блок розеток

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

  1. Тип F или CEE 7/4 «Schuko» с заземлением (по ГОСТ 7396.1-89 относится к типу С2)
  2. Тип С без заземления. (по ГОСТ 7396.1-89 относится к типу С1-а)

Различают следующие типы розеток

1. По способу крепления к стене

Для использования в проводке открытого или скрытого типа. В отдельную группу можно выделить переносные розетки.

Различают накладные и встроенные розетки. Как правило, накладные модели применяются при монтаже открытой проводки. Главным их преимуществом является предельная простота установки. Для того чтобы установить такое устройство нет необходимости высверливать отверстие для подрозетника, а достаточно всего лишь закрепить на стене колодку при помощи двух шурупов. В деревянных домах такой вариант монтажа является едва ли не единственным, поскольку он полностью соответствует требованиям правил пожарной безопасности.

Виды розеток

   Виды розеток, накладные модели розеток

Накладные розетки также могут применяться в качестве временных устройств в тех случаях, когда необходимо быстро заменить неисправную или установить новую точку подключения электроприборов к сети, а значительные по объему ремонтные работы выполнять нецелесообразно.

К достоинствам встроенных моделей розеток относится их более привлекательный, чем у накладных аналогов, внешний вид, а также надежность крепления и высокая степень защиты от поражения электрическим током. Такая защита достигается тем, что все токоведущие части расположены в глубине стены, декоративная часть практически не выступает за ее пределы, что надежно защищает устройство от различных, в том числе и непреднамеренных, механических воздействий.

2. По величине тока.

Почти все современные электрические розетки рассчитаны на токи 6, 10 и 16 А. Это значительно больше, чем показатели старых советских моделей, номинальный ток которых был равен 6,3 А.

Виды розеток

   Виды розеток, розетка 230 — 250 В, 16 А, с заземлением

Для подключения особенно мощных потребителей, таких как варочные поверхности, кондиционеры или бойлеры, следует применять специальные устройства, отличающиеся повышенной устойчивостью к действию больших токов. Кроме того, все они в обязательном порядке имеют контакт для подключения защитного заземления. Впрочем, такое оборудование, как правило, устанавливается стационарно и не подлежит перемещению по квартире. Поэтому во многих случаях для повышения надежности электрических соединений при подключении мощных потребителей вообще не используются розетки. Провод, по которому осуществляется питание электроприбора, выводится непосредственно на электрический щиток при вводе в квартиру и подключается к нему через отдельный автоматический выключатель соответствующей мощности.

Для того чтобы определить допустимую мощность потребителя, который может быть подключен к электросети через розетку, необходимо перемножить значения максимального тока и напряжения сети.

Таким образом:

P = U*Imax = 220*10 = 2200 ВТ, или P = U*Imax = 220*16 = 3520 ВТ.

Здесь нужно заметить, что при использовании большинства моделей разветвителей, общая допустимая мощность подключаемых к розетке электроприборов существенно снижается. Это происходит, во-первых, из-за появления дополнительного разъемного соединения, а во-вторых, из-за низкого качества контактов большинства тройников и удлинителей.

3. По наличию защитного заземления.

Различают розетки, имеющие в своем составе контакт для подключения заземляющего провода, а также те, которые этого контакта не имеют. Модели с заземлением, несомненно, являются более безопасными, если есть возможность правильно подключить такое устройство. В противном случае никакой разницы между этими двумя видами нет. А если заземляющий провод подключен неправильно, то опасность поражения электрическим током возрастает многократно.

В старых многоквартирных домах электрическая проводка предусматривает наличие всего двух проводов: нулевого и фазного. Нулевой провод связан с нейтральной точкой трехфазной электрической сети, фазы которой соединены по схеме «звезда» (только такое соединение используется для питания жилых зданий). Кроме того, нулевой провод должен быть качественно заземлен. В нормальных условиях работы (то есть если в сети отсутствуют какие-либо аварии и нагрузка на каждую фазу примерно одинакова) ток через нейтральный провод трехфазной системы не протекает и напряжение на нем относительно земли равно нулю.

В случае возникновения аварий (сильный перекос фаз, обрыв или короткое замыкание) могут возникать ситуации, когда на нулевом проводе появится определенный потенциал по отношению к земле.

Если корпус электроприбора, к примеру, стиральной машинки, «заземлен» на нулевой провод через розетку, то возникает риск поражения людей электрическим током. Чтобы предотвратить это явление лучше всего сделать отдельное заземление специально выведенным проводом, однако в высотных домах выполнить это достаточно сложно.

Дополнительные аксессуары

Для обеспечения более высокой надежности, защищенности в условиях негативного воздействия окружающей среды или просто для создания удобства в эксплуатации некоторые виды розеток оснащаются дополнительными аксессуарами или набором функций.

С защитой от детей

Имеют в своем составе специальные шторки, которые закрывают электрические контакты и могут быть убраны только при подключении к розетке провода со стандартной вилкой.

С защитой от пыли или повышенной влажности

Оснащаются специальными крышками, которые надежно защищают контакты от воздействия внешней среды в период, когда устройство не используется. Защищенные розетки предназначены для установки на улице или в помещениях с повышенной влажностью, например, в ванных комнатах.

С подсветкой

В корпус таких устройств встроены специальные светодиодные маячки, которые позволяют легко найти место для подключения электроприбора в темноте, кроме того, огни этих светодиодов позволяют легче ориентироваться в темной комнате и могут создавать дополнительный уют вместо ночника.

С выключателем

Достаточно экзотический вариант, в нашей стране он мало распространен. Выключатель на такой розетке служит для надежного изолирования потребителя от электрической сети без извлечения вилки из разъема. Это создает дополнительные удобства при эксплуатации электроприборов и значительно повышает срок службы розетки, которая рассчитана на определенное число подключений и отключений от нее штепсельной вилки (как правило, от 3 до 5 тысяч циклов).

Со встроенным устройством защитного отключения

Такие устройства могут стать чрезвычайно полезными в том случае, если не удается качественно заземлить корпус мощного электропотребителя, например, стиральной машины. Собственно говоря, существует два основных вида защиты от поражения электрическим током: защитное заземление и защитное отключение. Суть первого состоит в том, что при замыкании фазы на корпус электроприбора, ток по пути наименьшего сопротивления уходит в землю по специально предназначенному для этого проводу. Устройство защитного отключения, установленное в розетке, срабатывает при появлении тока утечки из-за повреждения изоляции, а также при возникновении короткого замыкания.

С таймером

Применение таких устройств позволяет не задумываться о том, все ли потребители отключены от сети. Таймер автоматически даст команду автоматике на отключение по истечении установленного времени.

Виды розеток, вывод

Таким образом, если не обращать внимания на многочисленные типы электрических розеток, которые предназначены для использования в системах электроснабжения зарубежных стран, то выбрать подходящее устройство для установки в своей квартире не так уж и сложно.

Первое и главное требование – это соответствие максимально допустимого тока розетки мощности подключаемых к ней потребителей, а также качество всех элементов, которые входят в ее конструкцию. Если эти свойства удовлетворяют необходимым требованиям, стоит обратить внимание на условия эксплуатации устройства: наличие большого количества пыли или влаги (при установке его в ванной комнате, на улице или в ремонтной мастерской), доступность розетки для детей и, наконец, ее внешний вид, а также соответствие интерьеру помещения.



Смотрите также по этой теме:

   Умные розетки и выключатели ELRO. Обзор линейки AB600.

   Искрит розетка. По каким причинам? Как исправить?

   Умная розетка GSM. Устройство и принцип работы.



Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
