Опоры ЛЭП: Классификация, конструкция, требования к размещению

Из статьи от «ЛАНИТ» вы узнаете, что такое ЛЭП, для чего они используются, каким требованиям российского законодательства должна отвечать установка новых металлоконструкций. Расшифровка аббревиатуры — «линия электропередачи». Это токонесущие силовые кабели, рассчитанные на передачу токов высокого напряжения: провода ЛЭП тянутся от генерирующей станции до подстанций или конечного потребителя: бытовых, производственных, промышленных, инфраструктурных зданий, торговых и торгово-развлекательных комплексов.

Наиболее удобный способ расположения кабелей — по воздуху: так они не представляют опасности для людей, животных, государственного и частного имущества, а ремонтировать и заменять их проще, чем в случае закапывания в землю. Устройство ЛЭП подразумевает размещение проводов на опорах — конструкциях из дерева, бетона, железобетона или металла. Последний вариант — самый надёжный, выдерживающий огромные нагрузки: это привычные для взгляда стальные сборные вышки, возвышающиеся над землёй.

«ЛАНИТ» производит любые размеры опор ЛЭП, по стандартным и авторским проектам, доставляет и монтирует металлоконструкции, берёт на себя согласование строительства на выбранном участке.

Основные виды металлоконструкций

Электросеть, в частности, участок силовых кабелей, может иметь любую геометрию: от прямолинейной, идущей в одном направлении, до сложной разветвлённой, обслуживающей множество пользователей. Опоры линий электропередач ЛЭП могут, соответственно, располагаться строго друг за другом или образовывать собою несколько расходящихся из центра лучей.

В зависимости от расположения в пространстве выделяют такие типы опор воздушных линий электропередачи:

  • Концевые. Устанавливаются в начале и конце одного направления, служат для основного крепления силовых кабелей. Принимают на себя, по сравнению с другими типами металлоконструкций, однонаправленную нагрузку от проводов, однако монтируются с запасом прочности, поскольку обеспечивают устойчивость всей линии.
  • Промежуточные. Этот и следующие типы опор линий электропередачи служат для поддержки кабелей, натянутых между концевыми точками. Применяются для фиксации положения проводников, а не для полного восприятия их массы.
  • Угловые. Устанавливаются в точках отклонения ряда конструкций от прямой линии. Для поворота до 30° применяют такие виды опор ЛЭП, так угловые промежуточные; для более крутых поворотов ставят угловые анкерные конструкции, способные принимать на себя значительно большие нагрузки.
  • Анкерные. Устанавливаются между промежуточными прямыми и угловыми металлоконструкциями. Благодаря анкерным опорам достигается большая длина линии ЛЭП: провода не обвисают и не обрушиваются, как было бы в случае использования только промежуточных столбов.

«ЛАНИТ» проектирует и производит металлические конструкции всех типов, для протяжённых или коротких участков электросетей. Инженерами компании будут рассчитана потеря электроэнергии в ЛЭП, определены оптимальная длина, высота, количество промежуточных и анкерных точек.

Дополнительная классификация

Для точного определения необходимых для установки металлоконструкций применяют дополнительное разделение опор линий электропередачи в зависимости от признаков:

  • По параметрам передаваемого тока. Напряжение в проводе ЛЭП может достигать 0,4 киловольт — это низковольтные линии; при показателях свыше 6 киловольт говорят о высоковольтных линиях, требующих большей прочности конструкций. В первом случае для протяжки кабелей разрешено использовать деревянные (с пропиткой) или бетонные столбы; во втором — конструкция опор линий электропередач включает только стальные и композитные элементы.
  • По количеству несомых цепей. Обычно выделяют одноцепные (три силовых кабеля, одна линия передачи) и двуцепные (шесть кабелей) системы. Во втором случае больше нагрузка — и, следовательно, прочнее должна быть опора линии электропередач.
  • По соответствию климатическим параметрам. Классификация включает три основных вида металлоконструкций: для нормальных условий, гололёдных, грозоопасных территорий. В районах с повышенной опасностью гололёда ставят металлоконструкции с усиленным основанием (на прочие показатели, например, потери мощности в ЛЭП, такое усиление не влияет). Грозоупорные конструкции оснащаются защитные тросами, в большей степени, чем обычно, удалёнными от силовых кабелей.

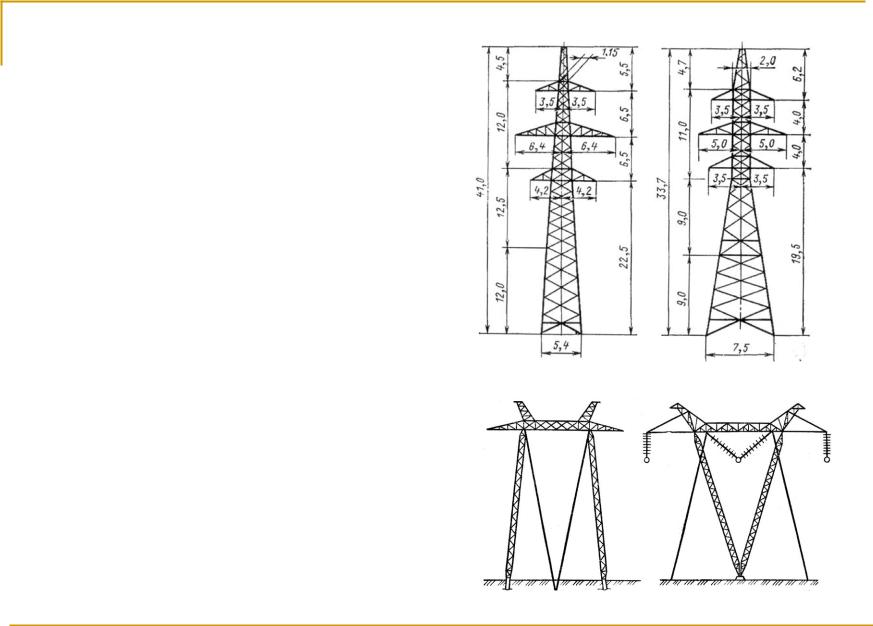

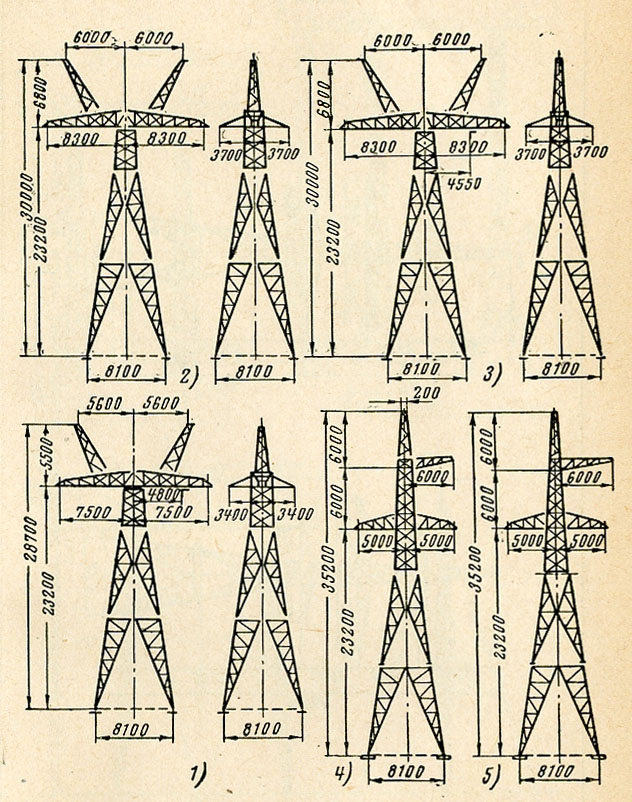

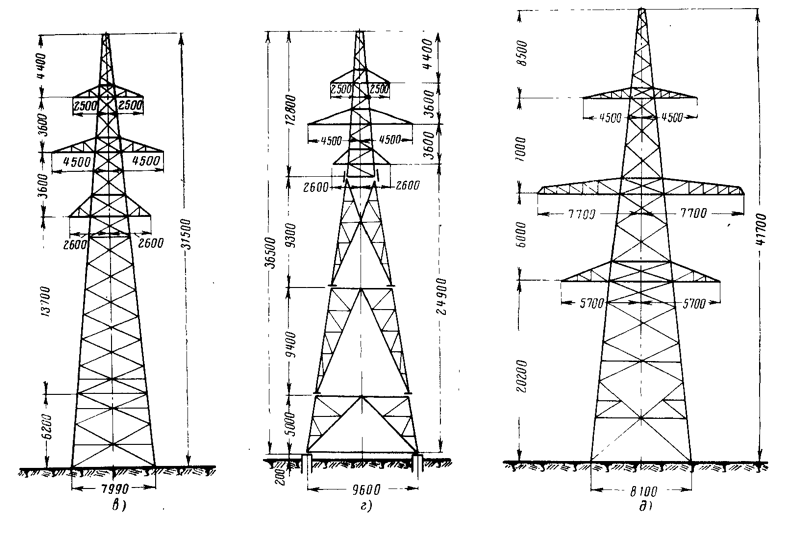

В зависимости от условий размещения, параметров переносимого тока, протяжённости участков между стойками рассчитываются высота опоры линии электропередач и прочие характеристики. В общем случае действует эмпирическое правило: чем выше напряжение и сила тока в ЛЭП, тем массивнее и прочнее должны быть устанавливаемые для поддержки силовых кабелей металлоконструкции.

Правила размещения опорных точек

Установка концевых, промежуточных прямых и угловых, анкерных металлических конструкций проводится «ЛАНИТ» строго в соответствии с российским законодательством. Строительство ЛЭП производится в согласии с ГОСТами, прочими регламентирующими документами, в частности, СНиПом 12-01-2004, перечисляющим общий порядок проведения строительных работ:

  1. Разметку территории под опоры разных типов.
  2. Бурение ям под фундамент металлоконструкций.
  3. Сборку конструкций (вертикальную или горизонтальную).
  4. Проверку, соответствует ли расстояние между опорами ЛЭП запланированному, прочие поверочные действия.
  5. Окончательную фиксацию металлоконструкций.

Один из основных параметров, расстояние между опорами ЛЭП, определяется действующими нормами:

  • При передаваемом напряжении до 1 киловольта — 30…75 метров.
  • До 10 киловольт — 75…200 метров.
  • До 220 киловольт — 200…400 метров.
  • До 330 киловольт — 400…700 метров.

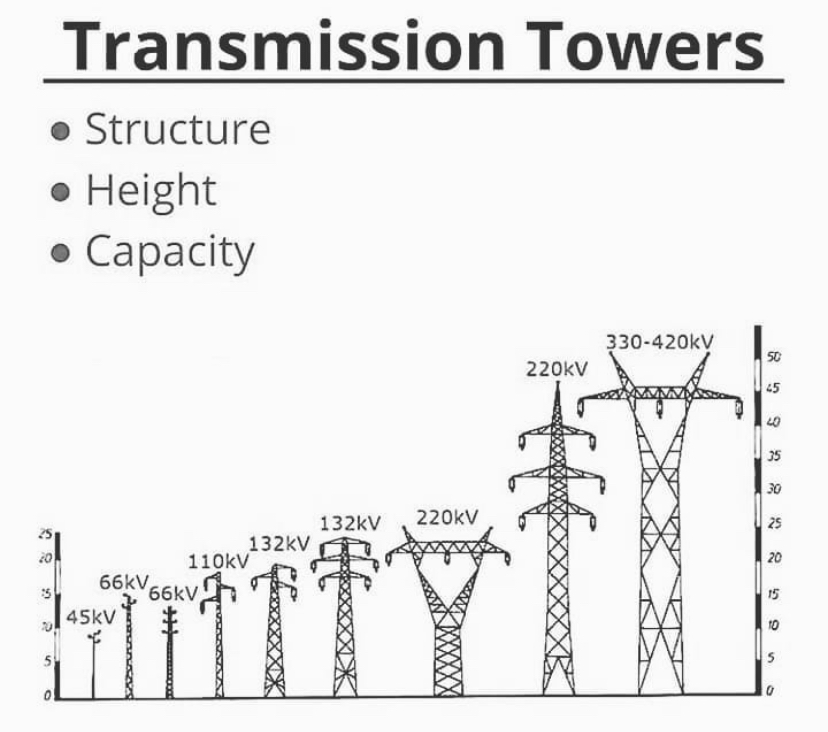

Также в зависимости от напряжения рассчитывают высоту конструкций: например, при показателе до 1 киловольта она составляет от 7 метров.

Охранная зона ЛЭП, то есть территория под вышками и столбами, на которой запрещены бытовое строительство, размещение взрывоопасных и горючих веществ, прогулки, выпас домашнего скота, высаживание деревьев, определяется Постановлением Правительства России №160 (от 24.02.2009). В частности, этот документ предписывает минимальное расстояние от ЛЭП до строительных объектов; например, при передаваемом напряжении до 1 киловольта оно составляет 2 метра, а до 10 киловольт – 10 метров.

«ЛАНИТ» произведёт металлические опоры линий электропередач, полностью отвечающие современным требованиям. Работы будут произведены быстро; в пределах Московской области возможны доставка и установка. Обращайтесь — сделайте электросеть абсолютно надёжной!

Деревянные опоры — характеристики | класс/диаметр/нагрузка/объем/вес/размеры/расстояние

ООО ТПК «ЭНЕРГОСТРОЙ»

Купить деревянные опоры от производителя с доставкой по низким ценам

Закажите звонок

Менеджер свяжется с вами в течение 5 минут

Нажимая на кнопку, вы соглашаетесь c нашей политикой конфиденциальности

Опоры являются одними из компонентов линий электропередачи (ЛЭП). Они бывают воздушными и кабельными. Особенность воздушных линий (ВЛ) заключается в передаче энергии по проводам, размещенным в открытом воздушном пространстве и прикрепленным к опорам.

Особенности стоек


При строительстве ВЛ применяются металлические, железобетонные или деревянные опоры. Каждый вариант конструкции обладает своими особенностями. Так, опоры из дерева, как правило, используют для возведения линий с напряжением до 220 и 380 В.

Они имеют ряд плюсов перед товарами из железобетона и металла. Так, деревянные опоры экономичнее в изготовлении и перевозке. А для их установки не требуется задействовать крупную технику, ведь дерево по сравнению с железобетоном – достаточно легкое сырье. Например, вес деревянной опоры ВЛ ЛЭП высотой 9,5 м и объемом 0,385 куб м составляет 285 кг.

Вне зависимости от вида нагрузки на деревянную опору – на изгиб и сжатие или сопротивление разрыву, изделие успешно противостоит любым воздействиям. Поэтому деревянные стойки являются достойной альтернативой своим аналогам из металла и железобетона.

Для производства стоек из дерева берется древесина высокого качества. Преимущественно это сосна или лиственница. Бревна не подвержены гнили и не имеют сучков. В древесине отсутствует червоточина. Заготовки для будущих изделий на этапе обработки сортируются по классам деревянных опор.

При монтаже воздушных линий электропередачи нормируется расстояние от ЛЭП до деревьев. Так, при максимальном отклонении расстояние от проводов до зеленых насаждений должно быть не менее 1 м.

Преимущества стоек из дерева


Опоры из дерева обладают рядом преимуществ, к основным из которых можно отнести следующее:

  • хорошие диэлектрические свойства;
  • простота в техническом обслуживании;
  • оптимальные показатели на сопротивление различным нагрузкам;
  • возможность использования в регионах с частыми неблагоприятными погодными условиями.

Размеры деревянных опор ЛЭП могут быть разными, в зависимости от габаритов, варьируются и характеристики изделий.

Характеристики стоек


Высота деревянной опоры ЛЭП варьируется от 6,5 до 13 м. Изделия имеют различный верхний и нижний диаметр. Так, диаметр деревянных опоры ЛЭП сверху составляет 160-200 мм, а снизу варьируется от 168 до 230 мм, в зависимости от марки стойки.

В зависимости от высоты и диаметра различается и объем опоры деревянной (0,21 – 0,59 куб. м).

С прочими характеристиками можно ознакомиться в таблице.

Обработка древесины


Заготовки из древесины для стоек подвергают обработке. На них в процессе подготовительных работ наносят антисептик. Такая обработка происходит в автоклавах при влиянии высокого давления и вакуумном воздействии. За счет подобной технологии обеспечивается качественное проникновение средства в древесину. Внутри компоненты состава трансформируются в нерастворимые элементы. Они на протяжении длительного времени обеспечивают сохранность опоры.

Такая процедура позволяет защитить деревянные стойки от гниения, грибков и погодных воздействий и в целом продлевает срок эксплуатации. Стойки из дерева с обработкой антисептиком способны выдержать обледенение, воздействие ветра, обильные дожди и повышенные температуры. Также они нормально переносят температурные перепады.

При обработке антисептиком деревянные стойки способны прослужить 4-5 десятков лет без потери эксплуатационных характеристик. Срок службы изделий без покрытия существенно ниже. Так, опоры из сосны без антисептика смогут прослужить не более 9 лет, а для аналогичных лиственничных сток период эксплуатации будет 20-25 лет.

Приставки ПТ к деревянным опорам


В качестве опоры при монтаже деревянных стоек ЛЭП устанавливаются железобетонные приставки. Они представляют собой опорные элементы, предназначенные для повышения устойчивости и долговечности конструкций из дерева.

Характеристики приставок ПТ


Высота приставок к деревянным опорам варьируется от 3,25 до 6 м. С прочими характеристиками можно ознакомиться в таблице.

Зная характеристики деревянных опор и приставок ПТ, можно без труда подобрать необходимые комплектующие для организации линии электропередачи.

Наши контакты

Проконсультируем по любым продуктам нашей компании, подберем оптимальный вариант.

+7 (999) 333-28-07
[email protected]

Офис: г. Екатеринбург, ул. Викулова, 59/1, оф. 213
База: п. Большой Исток, ул. Свердлова, 42

Требования к высоте для воздушных линий электропередач

Обратите особое внимание на зазоры над воздушными линиями, особенно на фермах и на подходах при перемещении оборудования в поле и за его пределы. Компания South Eastern Electric старается поддерживать зазоры для воздушных линий, но не может гарантировать их, если линии будут опущены из-за штормов или поломки материалов. Если вы обеспокоены или у вас есть вопрос о разрешении, позвоните нам по телефону 1-800-333-2859, и мы предоставим вам все возможное. Связаться с нами.

Конфигурация опоры электросети
Типичную конфигурацию столбов электропередач, проходящих вдоль проезжей части, можно лучше всего описать, обратившись к схеме, показанной ниже.

Коммунальные линии самого нижнего уровня обычно представляют собой линии связи (телефонные, кабельные и т.д.). Линии электроснабжения (фаза, нейтраль, второстепенные) находятся на самом высоком уровне или на вершине опор. Важно отметить, что, хотя на этой диаграмме представлена ​​обычная конфигурация опоры электропередач, она не представляет все конфигурации опор электроснабжения. Например, могут быть случаи, когда присутствуют только линии связи, или случаи, когда присутствуют только электрические линии. Вертикальные зазоры для линий A-D описаны ниже. Эти минимальные расстояния могут варьироваться в зависимости от местоположения, конфигурации опор/линий и характеристик инженерных сетей.

Проводник

Зазор

Комментарии

А

Фаза

18,5 футов

Распространяется на фазные провода 22кВ и ниже. Для напряжений выше 22 кВ между фазой и землей см. Правила NESC 232C и 232D.

Б

Нейтральный

15,5 футов

Применяется к нейтральным, отвечающим правилу NESC 230E1.

С

Среднее

16 футов

Применяется к вторичным цепям 750 В или менее, соответствующим Правилам NESC 230C2 или 230C3 (триплекс, квадруплекс и т. д.).

Д

Связь

15,5 футов

Применяется к кабельному телевидению, телефону, оптоволоконным кабелям и т. д.


Вертикальные зазоры

Руководящим стандартом для зазоров между надземными инженерными сооружениями и землей, по которой проходят транспортные средства, является Национальный кодекс электробезопасности (NESC), который устанавливает минимальные требования и считается отраслевым стандартом для таких зазоров по всей стране.
Правило NESC 232 касается «вертикальных зазоров проводов, проводников, кабелей и оборудования над землей, проезжей частью, рельсами или водными поверхностями».

 Коммунальные службы обязаны проектировать, строить и обслуживать все новые объекты в соответствии с этим стандартом. Что касается существующих объектов, код постоянно пересматривается, и хотя эти объекты технически не обязаны соответствовать последним редакциям, большинство установок обеспечивают достаточные зазоры для соответствующего характера поверхности. Со временем эти инженерные коммуникации могут провиснуть ниже первоначального уровня строительства, а топография территории может измениться из-за изменений в землепользовании.

Люди никогда не должны пытаться трогать или перемещать линии электропередач в любое время и всегда должны считать такие линии «живыми» и опасными.

При столкновении с тем, что кажется низко висящими линиями инженерных коммуникаций, вам следует сначала связаться с коммунальным предприятием, ответственным за линию, будь то местная электрическая компания или поставщик услуг телефонной, кабельной или интернет-связи. Если ответственная коммунальная служба неизвестна, следует связаться с местной электрической компанией. Если выясняется, что объекты не соответствуют действующим стандартам NESC, соответствующая коммунальная служба несет ответственность за исправление ситуации. Если показано, что объекты соответствуют стандартам, но фермер желает, чтобы линии были подняты, чтобы обеспечить доступ или работу оборудования, фермер несет ответственность за стоимость любых необходимых работ со стороны коммунального предприятия.

Стандарты безопасности на расстоянии — Madison Gas and Electric

Стандарты безопасности штата и федеральные стандарты гласят, что минимальное безопасное рабочее расстояние от любой воздушной линии составляет 10 футов. Для воздушных линий, работающих при напряжении более 50 000 вольт относительно земли, требуются большие зазоры.

Операторы горячей линии землекопов спрашивают, может ли используемое оборудование работать на высоте более 14 футов над землей. Если ответ на этот вопрос «да», оператор спросит, будет ли это оборудование использоваться в пределах 25 футов от любых воздушных линий. Если ответ на оба вопроса «да», участники с воздушными линиями, для которых требуется рабочее расстояние более 10 футов, позвонят или договорятся о встрече по поводу безопасного рабочего расстояния от своих воздушных линий.

Из стандарта безопасности строительства OSHA 1926.451 параграф (f)(6)

Изолированные линии

Напряжение Минимальное расстояние Альтернативы
Менее 300 вольт 3 фута (0,9 м)
от 300 вольт до 50 кВ 10 футов (3,1 м)
Более 50 кВ 10 футов (3,1 м) плюс 0,4 дюйма (1,0 см) на каждый 1 кВ свыше 50 кВ 2 длины линейного изолятора, но не менее 10 футов (3,1 м)



Неизолированные линии

Напряжение Минимальное расстояние Альтернативы
Менее 50 кВ 10 футов (3,1 м)
Более 50 кВ 10 футов (3,1 м) плюс 0,4 дюйма (1,0 см) на каждый 1 кВ свыше 50 кВ 2 длины линейного изолятора, но не менее 10 футов (3,1 м)

Исключение из пункта (b)(6)

Леса и материалы могут находиться ближе к линиям электропередач, чем указано выше, если такое расстояние необходимо для выполнения работ, и только после того, как коммунальное предприятие или оператор электрической системы уведомлены о необходимости проведения работ ближе, и коммунальное предприятие, или оператор электрической системы обесточил линии, переместил линии или установил защитные покрытия для предотвращения случайного контакта с линиями.

Из стандарта безопасности строительства OSHA 1926.451 параграф (f)(6)

1926.550(a)(15)

За исключением случаев, когда электрические распределительные линии и линии передачи были обесточены и заметно заземлены в месте проведения работ или где изолирующие барьеры, никакая часть или приспособление к оборудованию или машине не были установлены для предотвращения физического контакта с линиями, оборудование или машины должны эксплуатироваться вблизи линий электропередач только в соответствии со следующим:

1926.550(a)(15)(i)

Для линий с номинальным напряжением 50 кВ или ниже минимальный зазор между линиями и любой частью крана или груза должен составлять 10 футов;

1926.550(a)(15)(ii)

Для линий с номинальным напряжением более 50 кВ минимальный зазор между линиями и любой частью крана или груза должен составлять 10 футов плюс 0,4 дюйма на каждый 1 кВ свыше 50 кВ, или вдвое больше длины линейного изолятора, но не менее 10 футов;

1926.

550(a)(15)(iii)

При транспортировке без груза и с опущенной стрелой расстояние до оборудования должно быть не менее 4 футов для напряжения менее 50 кВ и 10 футов для напряжения более 50 кВ, до до 345 кВ включительно и 16 футов на напряжение до 750 кВ включительно;

1926.550(a)(15)(iv)

Должно быть назначено лицо, которое будет наблюдать за соблюдением чистоты оборудования и своевременно предупреждать обо всех операциях, когда оператору трудно поддерживать желаемое расстояние с помощью визуальных средств;

Ограждения стрелы решетчатого типа, изолирующие звенья или устройства предупреждения о сближении могут использоваться на кранах, но использование таких устройств не должно изменять требования любого другого нормативного акта этой части, даже если такое устройство требуется законом или нормативным актом;

1926.550(a)(15)(vi)

Любой воздушный провод считается линией под напряжением до тех пор, пока лицо, владеющее такой линией, или органы электроснабжения не укажут, что эта линия не находится под напряжением и что она заметно заземлен;

1926.
