Заклепки для заклепочника размеры: Заклёпки вытяжные стальные ST/ST со стандартным бортиком купить оптом в СПб
Размеры и вес заклепок
- WiKiстатьи
- Размеры и вес заклепок
Заклепки — отличное решение для скрепления элементов, когда имеется доступ для монтажа лишь с одной стороны узла.
Процесс фиксации также очень прост и оперативен за счет заклепочника, достаточно удобного и недорогого ручного инструмента.

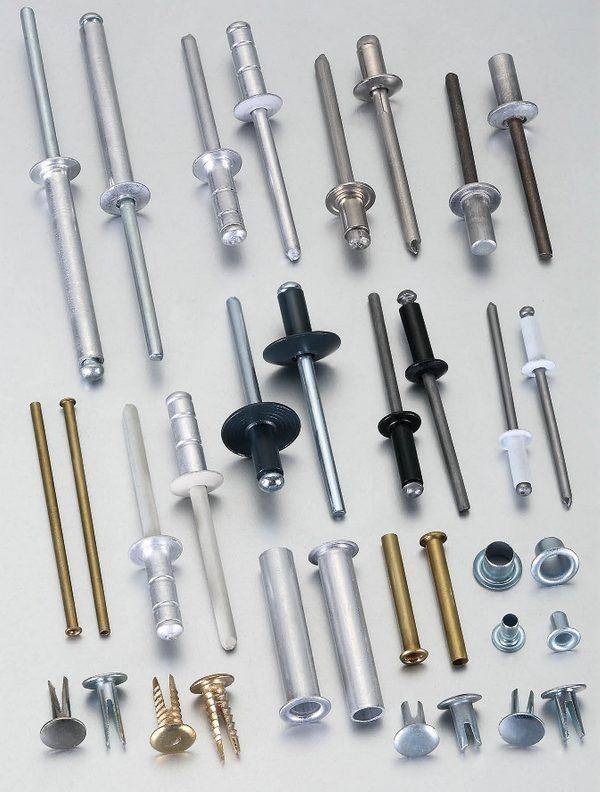

Разнообразие заклепок достигается за счет материала изготовления и размеров изделия.
На сайте в разделе «Строительный крепеж / Заклепки» представлены виды данного крепежа, которые создают неразъёмное соединение. Указаны там и нагрузки на срез и разрыв.
Для заклепок действует следующее условие: стержень всегда должен быть крепче самой заклепки, потому что именно стержень прессует часть заклепки (гильзу или корпус): Al/St, St/St, A2/A2. В обозначении материала вторым указывается тот, который применяют для стержня.
ТОП товаров из нашего каталога
Заклепки
Заклепка вытяж. алюм/сталь, 3,2×6
407.57 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4×10
531.22 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4×14
292.39 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4×16
311.66 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4,8×18
610.43 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4,8×21
781.44 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4,8×25/16
19.57 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 3,2×8
65.76 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 3,2×10
16.42 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4×18
19.61 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4,8×21
37.55 р.
Купить
Заклепки
Заклепка вытяж. алюм/сталь, 4,8х14
22.32 р.
Купить

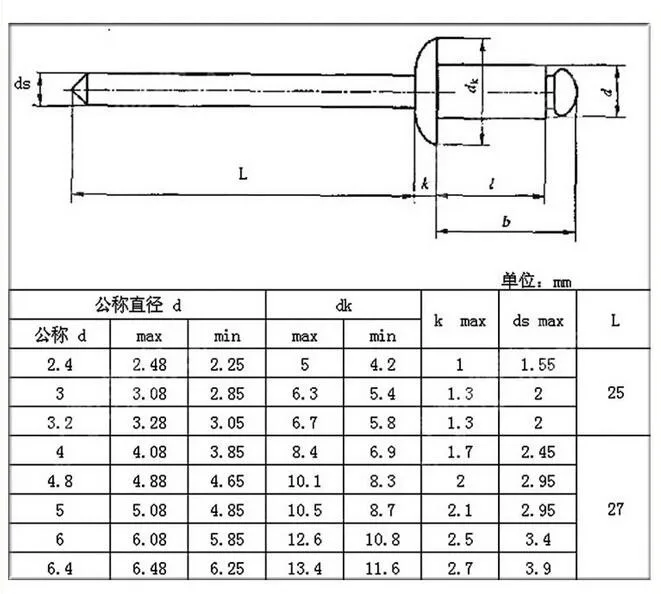

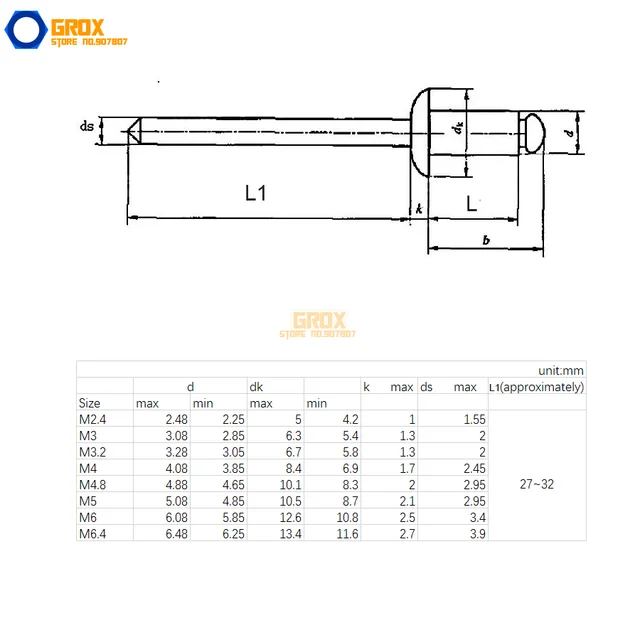

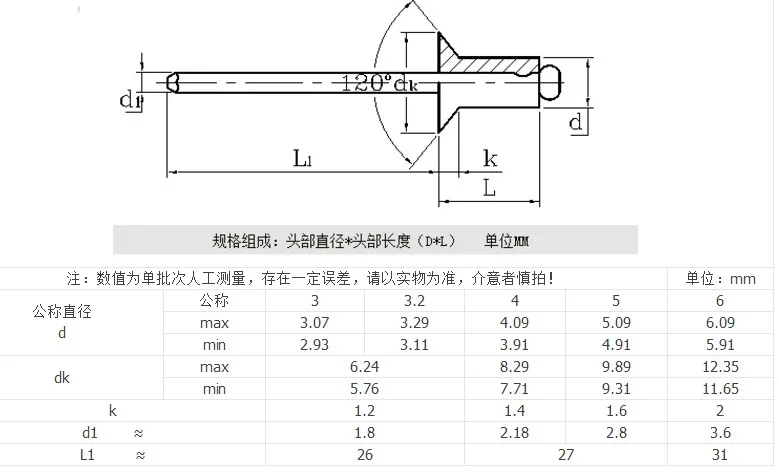

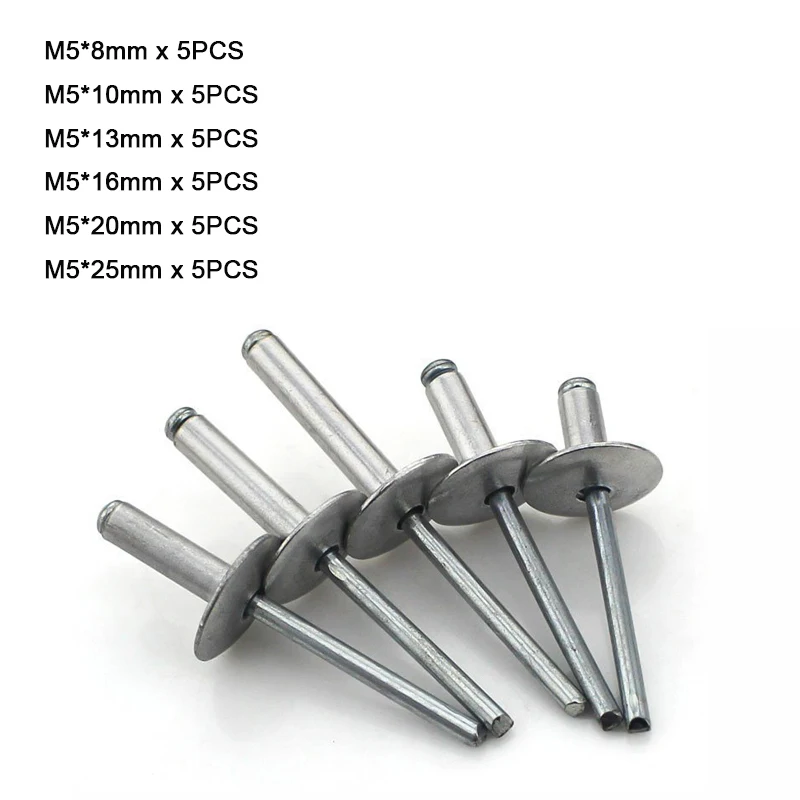

Маркировка крепежа включает в себя диаметр и длину заклепки без головки, которое также называется тело заклепки: 4,8х10.

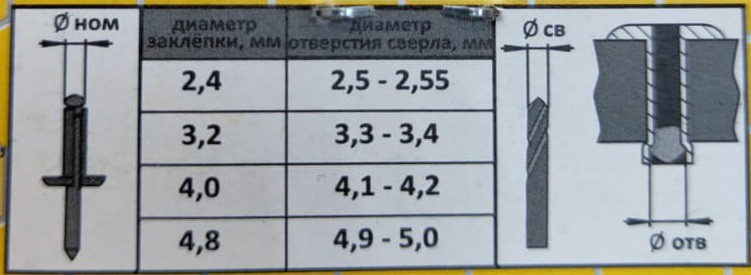

Чаще используют следующие диаметры: 3,2мм, 4мм, 4,8мм, 6,4мм. Отверстие, куда заводится крепёж, обычно чуть больше диаметра заклепки ( ≈ 0,1мм). Главное, чтобы метиз не должен свободно болтаться в отверстии.
Размер подбирается под конкретные характеристики скрепляемых элементов (чаще металлолистов) согласно таблицам, где рассчитывается оптимальный вариант.
Заклепки вытяжные алюминий/сталь
Заклепки вытяжные комбинированные применяют для крепления тонколистового металла и других твердых материалов, доступных для монтажа только с одной стороны.
Купить заклепки вытяжные Al/St можно в нескольких упаковках: короб, пригодный для транспортировки, фасовкой по 1000 шт; средний контейнер фасовкой по 100 шт и подвесы для розничных продаж — как готовое предложение в магазины строительного крепежа.
Показать все…
Открыть калькулятор веса
Заклепки вытяжные ал/ст крашеные
Заклепки вытяжные цветные RAL применяют для скрепления тонколистовых стальных элементов с нанесенным цветным слоем краски или полимера.
Купить заклепки вытяжные цветные можно в коробе и подвесах. В продаже представлены наиболее востребованные размеры и цвета RAL. Также возможно окрашивание в любой цвет RAL по заказу покупателя.
- Вопросы (0)
Задать вопрос
Ничего не найдено
Заклёпки. Как рассчитать требуемую длину заклёпки
Заклепка — один з найпростіших видів кріплення для створення нероз’ємних з’єднань. В загальному випадку — це стрижнева або трубчаста деталь, що має на одному кінці опорну «заставу» головку певної форми. Встановлюється в з’єднанні, як випливає з назви, методом клепки (а також усадки, вальцювання, протяжки, вибуху).
За формою заклепки можна умовно розділити на кілька основних типів:
- Заклепки замикає головкою (бувають повнотілі, пустотілі і полупустотелые)
- Заклепки з протяжкою (називають також відривні або витяжні)
- Заклепки різьбові (також називають — гайки клепають)
Історично першими були винайдені заклепки замикає головкою — тому вони одержали найбільше поширення. Такі заклепки мають з одного боку заставу голівку. Друга головка, звана замикаючою, формується з допомогою вальцювального або клепального інструменту: клепальні молотки, кліщі.
За формою головки заклепки замикає головкою поділяються на:
- Заклепки з напівкруглою головкою
- Заклепки з потайною голівкою
- Заклепки з полупотайной головкою
- Заклепки з плоскою головкою (з бочкою)
Також конструктивно вони відрізняються наявністю отвори всередині заклепки:
- Повнотілі заклепки — отвір відсутній
- Пустотілі заклепки — трубчасті — мають наскрізний отвір
- Полупустотелые заклепки — під развальцовку — мають глухе отвір
Заклепки замикає головкою можуть бути виготовлені з різноманітних металів і сплавів, які добре піддаються пластичній деформації.
Найбільше поширення отримали наступні матеріали:
- Сталі — в основному, використовуються пластичні висококиплячі стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
- Нержавіючі сталі — аустенітні сталі 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
- Алюмінієві сплави — найбільш застосовні сплави ПЕКЛО, АД1, алюмінієво-магнієві сплави АМг2, АМг5, АМг5П, АМг6, сплави АМц, У94, В65, також використовують дюралюмінієві сплави Д1, Д16, Д16Т, Д18, Д18П, Д19П
- Латунні сплави — в основному, сплав Л63
- Мідь — марки МТ, М3
Заклепки можуть бути марковані на голівці — для подальшої ідентифікації. Маркування може бути опуклою або увігнутою (таврування).
Далі наведена таблиця з прийнятою маркуванням основних матеріалів у вигляді точок або штрихів.
Алюмінієві сплави | Сталь | Мідь і латунь | ||||||
В65 | Д18П | Д19П | АМг5 | АМц | АД1 | 20ГА | 10, 20, 12Х18Н10Т | М3, Л63 |
без мітки | без мітки | без мітки |
Правильна установка заклепки передбачає створення повної форми замикаючої головки і відсутність при цьому будь-яких надлишкових зазорів і напливів. Для правильної установки заклепки необхідно визначити довжину тіла заклепки, залежну від товщини склепываемых матеріалів і типу заклепки.
«Довідник конструктора-машинобудівника» під редакцією Анурьєва в. І. пропонує користуватися однією універсальною формулою для всіх форм головок заклепок. Здоровий глузд підказує, що такий підхід помилковий — тому скористаємося формулами з іншого джерела: «Основи конструювання» під редакцією Орлова П. І., 1988 року.
Конструкція заклепки | Припуск «Н» для заклепок без зазору | Припуск «Н» для заклепок з зазором |
H=1,2 d | H≈1,2 d+0,1 S | |
H=0,54 d | H≈0,5 d+0,1 S | |
H=0,6 d | H≈0,5 d+0,1 S | |
H=0,8 d | H≈0,7 d+0,1 S | |
H=d | H≈0,9 d+0,1 S | |
H=1,2 d | H≈1,1 d+0,1 S |
Обчисливши за формулою необхідний розмір припуску, можна визначити довжину заклепки L, додавши до товщині склепываемых матеріалів S значення припуску H. Потім необхідно вибрати найближче значення довжини заклепки із стандартного ряду довжин. Для заклепок затверджено стандартний ряд довжин, згідно якого вони виготовляються (в мм):
- 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180
Наприклад, нам необхідно склепати кілька аркушів загальною товщиною 32 мм; склепувати будемо без зазору заклепками з напівкруглою головкою Ø6 мм (1-я конструкція в таблиці).
d = 6 мм
S = 32 мм
H = 1,2 d = 1,2 x 6 = 7,2 мм
Таким чином, необхідно використовувати заклепку з довжиною стрижня
L = S + H = 32 + 7,2 = 39,2 мм
Вибираємо найближчу довжину з стандартного ряду — це 40 мм.
У підсумку, ми з’ясували, що для склепки пакету листів товщиною 32 мм нам знадобиться заклепка розміру Ø6х40 мм.
Заклепки з протяжкою виготовляють порожнистими, з головкою на одному кінці, всередину заклепки вставляється рухливий розширювальний стрижень, який при встановленні простягається через заклепку, розширює її, формує другу замикаючу голівку і стягує скріплюються листи матеріалу. Після затяжки стрижні обламуються або простягаються повністю через заклепки.
Такі заклепки часто називають відривними або витяжними — за технологією установки. Заклепки з протяжкою останнім часом стають все більш і більш популярними. Це відбувається з кількох причин:
- технологічна простота установки заклепок;
- досить мати доступ до монтажу тільки з одного боку конструкції;
- не потрібна підтримка заклепки із зворотного боку;
- дешевизна і компактність інструменту для установки заклепок;
- висока продуктивність при установці заклепок
- різноманітність видів заклепок
Так як відривні заклепки пустотілі, то після установки всередині заклепки залишається отвір, в який можна прокласти дроти, встановити інший кріплення — наприклад, гвинти. Діаметр нормальної головки таких заклепок приблизно дорівнює двом діаметрам заклепки D ≈ 2d. Поряд з нормальною головкою заклепки можуть мати збільшену голівку з діаметром рівним трьом діаметрам заклепки D ≈ 3d.
Випускається також спеціальний тип водо — і газонепроникних заклепок з протяжкою — глухі або герметичні заклепки, після установки яких з’єднання виходить герметичним.
Установка заклепок з протяжкою здійснюється за допомогою спеціального інструменту — пістолети для заклепок — заклепочника. Виробляються заклепочникі механічні ручні і високопродуктивні пневматичні і електричні акумуляторні.
Принципова схема установки заклепки з протяжкою показана на відео:
Матеріали для заклепок з протяжкоюВиходячи зі способу установки заклепок з протяжкою, логічним видається, що заклепка в зборі складається з двох матеріалів, і матеріал стрижня повинен бути міцніше, ніж матеріал самої заклепки — інакше як стрижень розіжме і спрессует заклепку раніше, ніж зруйнується сам. У таких заклепках використовуються або пари різних матеріалів або однотипні матеріали, але з різною міцністю. Наведемо найбільш поширені пари матеріалів для заклепок з протяжкою:
- Заклепка алюмінієва + стальний стрижень оцинкований (насправді заклепка зроблена не з алюмінію, а з алюмінієво-магнієвого сплаву АМг, який може мати різне процентний вміст магнію (Mg): 1%; 2,5%; 3,5%; 5% — відповідно сплави АМг, АМг2, АМг3, АМг5 — чим більше зміст магнію (Mg), тим міцніше заклепка) — позначають Al/St
- Заклепка алюмінієва пофарбована + стальний стрижень оцинкований (заклепка зроблена з алюмінієво-магнієвого сплаву АМг, і зовні пофарбована порошковою фарбою в певний колір з колірної розкладки RAL) — позначають Al/St 0000, де 0000 — чотиризначний номер кольору розкладки RAL
- Заклепка алюмінієва + алюмінієвий стрижень (заклепка і стрижень зроблені з алюмінієво-магнієвих сплавів АМг, але з різним процентним вмістом магнію — стрижень міцніше) — позначають Al/Al
- Заклепка алюмінієва + нержавіючий стрижень — позначають Al/A2
- Нержавіюча заклепка + нержавіючий стрижень (і заклепка і стрижень виготовлені з нержавіючої сталі, але різних марок, і стрижень міцніше) — позначають A2/A2 або A4/A4
- Мідна заклепка + стальний стрижень оцинкований — позначають Cu/St
- Мідна заклепка + бронзовий стрижень — позначають Cu/Br
- Мідна заклепка + нержавіючий стрижень — позначають Cu/A2
- Сталева оцинкована заклепка + стальний стрижень оцинкований (заклепка і стрижень із сталі, але різних марок і стрижень міцніше) — позначають St/St
Довжину заклепки з протяжкою можна визначити за допомогою наступної таблиці, залежно від товщини скріплюються матеріалів (виробник настійно не рекомендує застосовувати заклепки для склепки матеріалів товщиною менше нижньої межі рекомендованого і вище верхньої межі).
Різьбові заклепки, хоча й були винайдені майже одночасно з заклепками з протяжкою, але широке поширення одержали лише останнім часом.
Різьбова заклепка являє собою гібрид пустотілої заклепки і гайки, тому друга назва таких заклепок — гайки клепають. Взагалі-то єдності в назві немає називають також гайка-заклепка, заклепка з різьбленням, клепана гайка. Такий розгардіяш з назвами пояснюється відсутністю стандарту ISO, DIN на даний вид кріплення. Конструктивна особливість клепальних гайок обумовлює їх подвійне призначення: з їх допомогою можна як склепувати між собою листові матеріали, так і просто створювати точки різьбового кріплення на тонкостінних елементах конструкції. Зручність установки заклепок пов’язано з відсутністю необхідності доступу із зворотного боку конструкції — так звана «установка наосліп». При установці не пошкоджується вже оброблена поверхня деталі, наприклад, з покриттям, забарвленням.
За формою бурту (головки) гайки клепають ділять на:
- з плоским циліндричним буртом (нормальним і зменшеним)
- з потайним буртом (нормальним і зменшеним)
По конструкції заклепки різьбові поділяють на відкриті — з наскрізним отвором, і глухі — закриті з одного боку.
За формою зовнішньої поверхні різьбові заклепки ділять на:
- гладкі
- рифлені
- шестигранні
- полушестигранные

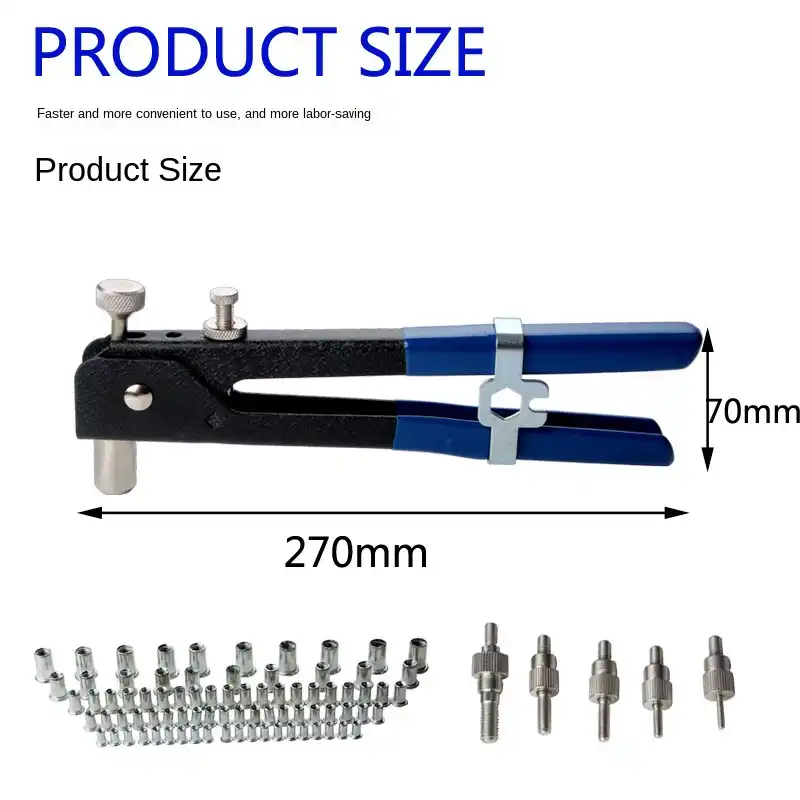

Установка, як і у випадку з заклепками відривними (витяжними) здійснюється за допомогою спеціалізованого інструменту — щипців для клепальних гайок — заклепочника. Виробляються заклепочникі механічні ручні і високопродуктивні пневматичні.
Матеріали для різьбових заклепокВ даний час європейські виробники виготовляють різьбові заклепки з наступних матеріалів:
- Алюмінієво-магнієві сплави
- Сталь оцинкована
- Нержавіюча сталь
Підбір правильної довжини заклепки здійснюється в залежності від виду різьбовий заклепки і товщини листової конструкції на яку встановлюється заклепка. Довжина заклепки при однаковій різьбі варіюється в залежності від виду заклепки. Багато видів різьбових заклепок бувають нормальної довжини і подовжені. Вибирати довжину заклепки необхідно керуючись
Таблицями з розмірами та параметрами заклепок
Принципова схема установки різьбовий заклепки показана на відео:
youtube.com/embed/Nn8tkAga0bQ?rel=0&loop=0&loop=00&controls=1&showinfo=1&disablekb=0&modestbranding=0″>Nail Type (Basic) Глухие заклепки
Заклепки >> Глухие заклепки >>
Глухие заклепки
NailType (Basic) HeadStyles
Jay-Cee Sales and Rivet Inc. предлагает большой выбор вытяжных заклепок. Вы уже знаете, какая заклепка вам нужна? Позвоните нам сегодня, чтобы разместить заказ!
Хотите еще более подробную информацию о вытяжных заклепках? Получите всю необходимую информацию о слепых заклепках, нажав здесь.
Спецификации заказа слепых заклепок
Значения в зеленом.

(3,2 мм)
(4,0 мм)
(4,8 мм)

(6,4 мм)
Length varies with each grip length
Nail Type Blind Rivets (Basic) Data
Values in green are metric
Rivet Diameter | G Grip Range | L Rivet Lengths Max | Aluminum Rivet Aluminum Оправка IFI Grade 11 | Алюминиевая заклепка Стальная оправка IFI Класс 19 | Стальная заклепка Стальная оправка IFI Класс 30 | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Купольная головка | Большой фланец | Countsk. Головка | S H E A R | T E N S I L E | Купольная головка | 4 Большой фланец Головка S H E A R | T E N S I L E | Купольная головка | Большой фланец | Countsk.![]() | S H E A R | T E N S I L E | |||||
0,94 3/22 | .020-.125 0,8–3,2 мм | .250 6,4 мм | 32ААП | — | 32ААК | 70 | 80 | 32АСП | — | 32АСК | 90 | 120 | 32ССП | — | 32ССК | 130 | 170 |
.126-.250 3,3–6,4 мм | .375 9,5 мм | 34ААП | — | 34ААС | 34АСП | — | 34АСЦ | 34ССП | — | 34ССК | |||||||
.251-.375 | .500 | 36ААП | — | 36ААС | 36АСП | — | 36АСЦ | 36ССП | — | 36ССК | |||||||
1/8 (3,2 мм) | . 0,8–1,6 мм | .212 5,4 мм | 41ААП | — | — | 120 | 150 | 41АСП | — | 41АСЦ | 170 | 220 | 41ССП | 41ССК | 260 | 310 | |
.063-.125 1,7–3,2 мм | .275 7,0 мм | 42ААП | 42ААЛ | 42ААК | 42АСП | 42АСЛ | 42АСЦ | 42ССП | 42SSL | 42ССК | |||||||
.126-.187 3,3–4,8 мм | .337 8,6 мм | 43ААП | — | 43ААС | 43АСП | — | 43АСЦ | 43ССП | — | 43ССК | |||||||
.188-.250 4,9–6,4 мм | .400 10,2 мм | 44ААП | 44ААЛ | 44ААК | 44АСП | 44АСЛ | 44АСЦ | 44ССП | 44SSL | 44ССК | |||||||
. 6,5–7,9 мм | .462 11,7 мм | 45ААП | — | 45ААС | 45АСП | — | 45АСЦ | 45ССП | — | 45ССК | |||||||
.313-.375 8,0–9,5 мм | .525 13,4 мм | 46ААП | 46ААЛ | 46ААС | 46АСП | 46АСЛ | 46АСЦ | 46ССП | 46SSL | 46ССК | |||||||
.376-.500 9,6–12,7 мм | .650 16,5 мм | 48ААП | 48ААЛ | 48ААС | 48АСП | 48АСЛ | 48АСЦ | 48ССП | 48SSL | 48ССК | |||||||
.501-.625 12,8–15,9 мм | .775 19,7 мм | 410ААП | — | 410ААС | 410АСП | — | 410АСЦ | 410ССП | 410 SSL | 410ССК | |||||||
5/32 (4,0 мм) | . 1,6–3,2 мм | .300 7,6 мм | 52ААП | — | — | 190 | 230 | 52АСП | — | 52АСЦ | 260 | 350 | 52ССП | — | — | 370 | 470 |
.126-.187 3,3–4,8 мм | .362 9,2 мм | 53ААП | — | — | 53АСП | — | — | 53ССП | — | — | |||||||
.188-.250 4,9–6,4 мм | .425 10,8 мм | 54ААП | 54ААЛ | 54ААС | 54АСП | 54АСЛ | 54АСЦ | 54ССП | 54SSL | 54ССК | |||||||
.251-.375 6,5–9,5 мм | .550 14,0 мм | 56ААП | 56ААЛ | 56ААС | 56АСП | 56АСЛ | 56АСЦ | 56ССП | 56SSL | 56ССК | |||||||
. 9,6–12,7 мм | .675 17,2 мм | 58ААП | 58ААЛ | 58ААС | 58АСП | 58АСЛ | 58АСЦ | 58ССП | 58SSL | 58ССК | |||||||
.501-.625 12,7–17,1 мм | .800 20,3 мм | 510ААП | — | 510ААС | 510АСП | — | 510АСЦ | 510ССП | — | 510SSC | |||||||
3/16 (4,8 мм) | .020-.125 1,6–3,2 мм | .325 8,3 мм | 62ААП | — | — | 260 | 320 | 62АСП | — | — | 380 | 500 | 62ССП | — | — | 540 | 680 |
.125-.250 3,2–6,4 мм | .![]() | 64ААП | 64ААЛ | 64ААС | 64АСП | 64АСЛ | 64АСЦ | 64ССП | 64SSL | 64ССК | |||||||
.251-.375 6,5–9,5 мм | .575 14,6 мм | 66ААП | 66ААЛ | 66ААС | 66АСП | 66АСЛ | 66АСЦ | 66ССП | 66SSL | 66ССК | |||||||
.376-.500 9,6–12,7 мм | .700 17,8 мм | 68ААП | 68ААЛ | 68ААС | 68АСП | 68АСЛ | 68АСЦ | 68ССП | 68SSL | 68ССК | |||||||
.501-.625 12,8–15,9 мм | .825 21,0 мм | 610ААП | 610ААЛ | 610ААС | 610АСП | 610ASL | 610АСЦ | 610ССП | 610SSL | 610SSC | |||||||
. 16,0–19,1 мм | .950 24,2 мм | 612ААП | 612ААЛ | 612ААС | 612АСП | 612ASL | 612АСЦ | 612ССП | 612SSL | 612ССК | |||||||
.751-.875 19,1–22,2 мм | 1,075 27,3 мм | 614ААП | 614ААЛ | 614ААС | 614АСП | 614ASL | 614АСЦ | 614ССП | 614SSL | 614SSC | |||||||
.876-1.000 22,3–25,4 мм | 1 200 30,5 мм | 616ААП | — | 616ААС | 616АСП | — | 616АСЦ | 616ССП | — | 616SSC | |||||||
1/4 (6,4 мм) | .020-.125 1,6–3,2 мм | .375 | 82ААП | — | — | 460 | 560 | 82АСП | — | — | 700 | 920 | 82ССП | — | — | 1000 | 1240 |
. 3,3–6,4 мм | .500 12,7 мм | 84ААП | 84ААЛ | 84ААС | 84АСП | 84АСЛ | 84АСЦ | 84ССП | 84SSL | 84ССК | |||||||
.251-.375 6,5–9,5 мм | .625 15,9 мм | 86ААП | 86ААЛ | 86ААС | 86АСП | 86АСЛ | 86АСЦ | 86ССП | 86SSL | 86ССК | |||||||
.376-.500 9,6–12,7 мм | .750 19,1 мм | 88ААП | 88ААЛ | 88ААС | 88АСП | 88АСЛ | 88АСЦ | 88ССП | 88SSL | 88ССК | |||||||
.501-.625 12,8–15,9 мм | .875 21,0 мм | 810ААП | 810ААЛ | 810ААС | 810АСП | 810ASL | 810АСЦ | 810ССП | 810SSL | 810SSC | |||||||
. 16,0–19,1 мм | 1000 25,4 мм | 812ААП | 812ААЛ | 812AAC | 812АСП | 812ASL | 812АСЦ | 812ССП | 812SSL | 812ССК | |||||||
.751-.875 19,1–22,2 мм | 1,125 28,6 мм | 814ААП | 814ААЛ | 814ААС | 814АСП | 814АСЛ | 814АСЦ | 814ССП | 814SSL | 814ССК | |||||||
.876-1.000 22,3–25,4 мм | 1,250 31,8 мм | 816ААП | 816ААЛ | 816ААС | 816АСП | 816АСЛ | 816АСЦ | 816ССП | 816SSL | 816SSC |
Значения зеленого цвета указаны в метрических единицах
Заклепка Diameter | G Grip Range | L Rivet Lengths Max | Stainless Rivet Stainless Mandrel IFI Grade 51 | Stainless Rivet Steel Mandrel IFI Grade 50 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Dome Head | Large Фланец | Граф.![]() Головка | S H E A R | T E N S I L E | Купол 8 Головка2 Фланец | Граф. голова | S H E A R | T E N S I L E | ||||
3/32 (2.4MM) | ||||||||||||
32./32 (2.4MM) | ||||||||||||
32./32 (2.4MM) | .020-.125 0,8–3,2 мм | .250 6,4 мм | 32ФФП | — | 32ФФК | 230 | 280 | 32ФСП | — | 32FSC | 230 | 280 |
.126-.250 3,3–6,4 мм | .375 9,5 мм | 34ФФП | — | 34ФФК | 34ФСП | — | 34FSC | |||||
.251-.375 | .![]() | — | — | — | — | — | — | |||||
1/8 (3,2 мм) | .020-.062 0,8–1,6 мм | .212 5,4 мм | 41ФФП | — | — | 420 | 530 | 41ФСП | — | — | 420 | 530 |
.063-.125 1,7–3,2 мм | .275 7,0 мм | 42ФФП | 42ФФЛ | 42ФФК | 42ФСП | 42ФСЛ | 42FSC | |||||
.126-.187 3,3–4,8 мм | .337 8,6 мм | 43ФФП | — | 43ФФК | 43ФСП | — | 43FSC | |||||
.188-.250 4,9–6,4 мм | .400 10,2 мм | 44ФФП | 44ФФЛ | 44ФФК | 44ФСП | 44ФСЛ | 44FSC | |||||
. 6,5–7,9 мм | .462 11,7 мм | 45ФФП | — | 45ФФК | 45ФСП | — | 45FSC | |||||
.313-.375 8,0–9,5 мм | .525 13,4 мм | 46ФФП | 46ФФЛ | 46ФФК | 46ФСП | 46ФСЛ | 46FSC | |||||
.376-.500 9,6–12,7 мм | .650 16,5 мм | 48FFP | — | — | 48ФСП | — | — | |||||
.501-.625 12,8–15,9 мм | .775 19,7 мм | 410FFP | — | — | 410FSP | — | — | |||||
5/32 (4,0 мм) | .020-.125 1,6–3,2 мм | .300 7,6 мм | 52ФФП | — | — | 650 | 820 | — | — | — | 650 | 820 |
. 3,3–4,8 мм | .362 9,2 мм | — | — | — | — | — | — | |||||
.188-.250 4,9–6,4 мм | .425 10,8 мм | 54ФФП | 54ФФЛ | 54ФФК | 54ФСП | 54ФСЛ | 54FSC | |||||
.251-.375 6,5–9,5 мм | .550 14,0 мм | 56FFP | 56ФФЛ | 56ФФК | 56ФСП | 56FSL | 56FSC | |||||
.376-.500 9,6–12,7 мм | .675 17,2 мм | — | — | — | — | — | — | |||||
.501-.625 12,7–17,1 мм | .800 20,3 мм | — | — | — | — | — | — | |||||
3/16 (4,8 мм) | . 1,6–3,2 мм | .325 8,3 мм | 62FFP | — | — | 950 | 1200 | 62ФСП | — | — | 950 | 1200 |
.125-.250 3,3–6,4 мм | .450 11,5 мм | 64ФФП | 64ФФЛ | 64ФФК | 64ФСП | 64FSL | 64FSC | |||||
.251-.375 6,5–9,5 мм | .575 14,6 мм | 66FFP | 66ФФЛ | 66ФФК | 66ФСП | 66FSL | 66FSC | |||||
.376-.500 9,6–12,7 мм | .700 17,8 мм | 68FFP | 68ФФЛ | 68ФФК | 68ФСП | 68FSL | 68FSC | |||||
.501-.625 12,8–15,9 мм | .825 21,0 мм | — | — | — | — | — | — | |||||
. 16,0–19,1 мм | .950 24,2 мм | — | — | — | — | — | — | |||||
.751-.875 19,1–22,2 мм | 1,075 27,3 мм | — | — | — | — | — | — | |||||
.876-1.000 22,3–25,4 мм | 1 200 30,5 мм | — | — | — | — | — | — | |||||
1/4 (6,4 мм) | .020-.125 1,6–3,2 мм | .375 9,4 мм | 82FFP | — | — | 1700 | 2100 | 82ФСП | — | — | 1700 | 2100 |
.126-.250 3,2–6,4 мм | .500 12,7 мм | 84FFP | — | 84ФФК | 84ФСП | — | 84FSC | |||||
. 6,5–9,5 мм | .625 15,9 мм | 86FFP | — | 86ФФК | 86ФСП | — | 86FSC | |||||
.376-.500 9,6–12,7 мм | .750 19,1 мм | 88FFP | — | 88ФФК | 88ФСП | — | 88FSC | |||||
.501-.625 12,8–15,9 мм | .875 21,0 мм | 810FFP | — | 810FFC | 810FSP | — | 810FSC | |||||
.626-.750 16,0–19,1 мм | 1000 25,4 мм | — | — | — | — | — | — | |||||
.751-.875 19,1–22,2 мм | 1,125 28,6 мм | — | — | — | — | — | — | |||||
.876-1.000 22,3–25,4 мм | 1,250 31,8 мм | — | — | — | — | — | — |
Rivet Diameter | G Grip Range | L Rivet Lengths Max | Monel Rivet Steel Mandrel IFI Grade 40 | Copper Rivet Steel Mandrel IFI Grade 20 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Dome Head | Большой Фланец | Граф.![]() Головка | S H E A R | T E N S I L E | Купол 8 Головка2 Фланец | Граф. Головка | S H E A R | T E N S I L E | ||||
.020-.125 0,8–3,2 мм | .250 6,4 мм | 32МСП | — | 32МСЦ | 200 | 250 | — | — | — | |||
.126–.250 3,3–6,4 мм | .375 9,5 мм | 34МСП | — | 34МСЦ | — | — | — | |||||
.251-.375 | .500 | 36МСП | — | — | — | — | — | |||||
1/8 (3,2 мм) | . 0,8–1,6 мм | .212 5,4 мм | 41МСП | — | — | 350 | 450 | 41CSP | — | — | 215 | 300 |
.063-.125 1,7–3,2 мм | .275 7,0 мм | 42МСП | 42МСЛ | 42МСЦ | 42CSP | 42CSL | 42CSC | |||||
.126-.187 3,3–4,8 мм | .337 8,6 мм | 43МСП | — | 43МСЦ | 43CSP | — | 43CSC | |||||
.188-.250 4,9–6,4 мм | 400 10,2 мм | 44MSP | 44МСЛ | 44МСЦ | 44CSP | 44CSL | 44CSC | |||||
.251-.312 6,5–7,9 мм | .462 11,7 мм | 45МСП | — | 45МСЦ | 45CSP | — | 45CSC | |||||
. 8,0–9,5 мм | .525 13,4 мм | 46МСП | 46МСЛ | 46МСЦ | 46CSP | 46CSL | 46CSC | |||||
.376-.500 9,6–12,7 мм | .650 16,5 мм | 48МСП | — | 48МСЦ | 48CSP | 48CSL | 48CSC | |||||
.501-.625 12,8–15,9 мм | .775 19,7 мм | — | — | — | 410CSP | — | 410CSC | |||||
5/32 (4,0 мм) | .020-.125 1,6–3,2 мм | .300 7,6 мм | 52MSP | — | — | 550 | 700 | — | — | — | ||
.126-.187 3,3–4,8 мм | .![]() | — | — | — | — | — | — | |||||
.188-.250 4,9–6,4 мм | .425 10,8 мм | 54MSP | 54МСЛ | 54МСЦ | — | — | — | |||||
.251-.375 6,5–9,5 мм | .550 14,0 мм | 56MSP | 56МСЛ | 56МСЦ | — | — | — | |||||
.376-.500 9,6–12,7 мм | .675 17,2 мм | 58MSP | 58МСЛ | 58МСЦ | — | — | — | |||||
.501-.625 12,7–17,1 мм | .800 20,3 мм | — | — | — | 800 | 1000 | — | — | — | |||
3/16 (4,8 мм) | . 1,6–3,2 мм | .325 8,3 мм | 62МСП | — | — | — | — | — | ||||
.125-.250 3,3–6,4 мм | .450 11,5 мм | 64MSP | 64МСЛ | 64МСЦ | — | — | — | |||||
.251-.375 6,5–9,5 мм | .575 14,6 мм | 66MSP | 66МСЛ | 66MSC | — | — | — | |||||
.376-.500 9,6–12,7 мм | .700 17,8 мм | 68MSP | 68МСЛ | 68МСЦ | — | — | — | |||||
.501-.625 12,8–15,9 мм | .825 21,0 мм | 610MSP | 610МСЛ | 610MSC | — | — | — | |||||
. 16,0–19,1 мм | .950 24,2 мм | — | — | — | — | — | — | |||||
.751-.875 19,1–22,2 мм | 1,075 27,3 мм | — | — | — | — | — | — | |||||
.876-1.000 22,3–25,4 мм | 1 200 30,5 мм | — | — | — | — | — | — | |||||
1/4 (6,4 мм) | .020-.125 1,6–3,2 мм | 375 9,4 мм | 82MSP | — | — | 1400 | 1850 | — | — | — | ||
.126-.250 3,2–6,4 мм | .500 12,7 мм | 84MSP | — | 84МСЦ | — | — | — | |||||
. 6,5–9,5 мм | .625 15,9 мм | 86MSP | — | 86MSC | — | — | — | |||||
.376-.500 9,6–12,7 мм | .750 19,1 мм | 88MSP | — | 88MSC | — | — | — | |||||
.501-.625 12,8–15,9 мм | .875 21,0 мм | 810MSP | — | 810MSC | — | — | — | |||||
.626-.750 16,0–19,1 мм | 1000 25,4 мм | — | — | — | — | — | — | |||||
.751-.875 19,1–22,2 мм | 1,125 28,6 мм | — | — | — | — | — | — | |||||
.876-1.000 22,3–25,4 мм | 1,250 31,8 мм | — | — | — | — | — | — |
*Вытяжная заклепка — это общий термин для выдвижных заклепок.

Инструмент для заклепок M12™ (только инструмент)
Французский
Английский
Английский
Эспаньол
2550-20 2550-22
Заклепочный инструмент M12™ — это первое беспроводное решение, которое обеспечивает быструю и легкую заклепку, сохраняя при этом производительность, долговечность и размер. 2550 может вытянуть до 250 заклепок из нержавеющей стали 3/16 дюйма или 450 стальных заклепок 1/8 дюйма на одной зарядке с аккумулятором емкостью 1,5 Ач и снижает мышечное усилие от ручного инструмента на 60%. Отсутствие компрессоров или шлангов во время настройки и эксплуатации делает этот инструмент отличной заменой пневматическим изделиям. В 2 раза более длительный срок службы по сравнению с существующими беспроводными решениями обеспечивает большую надежность в обычных условиях на стройплощадке и при использовании. Это самый компактный аккумуляторный заклепочный инструмент на рынке, его длина составляет всего 6,5 дюйма, что обеспечивает пользователям больший доступ в труднодоступных местах. Заклепочный инструмент M12™ является частью аккумуляторной платформы M12™ и предлагает 90+ решений в одной аккумуляторной системе.
Включает
(1)Заклепочный инструмент M12™ (только инструмент) (2550-20)
Инструмент для заклепок
Быстрее, проще клепать
- Заклепки из нержавеющей стали с натягом до 3/16 дюйма
- 450 стальных заклепок 1/8″ на зарядку
- Часть более чем 90 решений на платформе M12
- Тяга 3/32″, 1/8″, 5/32″, 3/16″ Заклепки
- Алюминий, сталь, нержавеющая сталь — вместимость
- Длина хода 0,8 дюйма
- 2000 фунтов.
