Как выбрать строительный уровень, какие критерии самые важные

22 января 2022

В базовом оснащении любого домашнего мастера и профессионального строителя должен быть точный строительный уровень. Это экономит время и позволяет добиться лучшего результата. Выбрать уровень строительный, исходя из предполагаемого использования, поможет эта статья.

Без измерительных приборов строить аккуратно не получится. Полезный инструмент, без которого пришлось бы жить в мире кривых стен, сильно недооценен. Водяной уровень – настолько постоянный атрибут во время строительства, что становится заметным, только если его не хватает. Покупку нового измерительного инструмента нельзя откладывать. Он подойдет не только во время строительства или ремонта квартиры, но и для обычных бытовых работ, например, крепления полки или других предметов интерьера.

В этой статье:

Типы строительных уровней по принципу действия
- Пузырьковый уровень
- Гидроуровень (ватерпас)
- Электронный уровень
- Лазерный уровень (нивелир)
Точность измерения пузырькового уровня
Какой длины выбрать строительный уровень

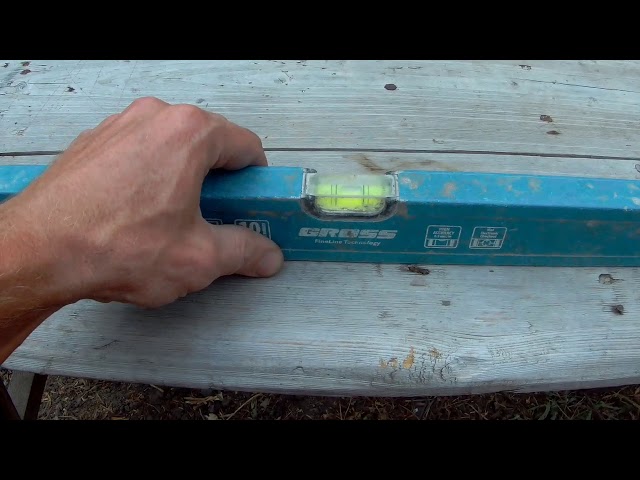

Быстрая проверка строительного уровня
Как выбрать хороший уровень
Какой фирмы выбрать строительный уровень

Уровни различаются по типу в зависимости от принципа действия. Кроме простых пузырьковых, есть более профессиональные цифровые и лазерные, а также специализированные, такие как гидроуровень.

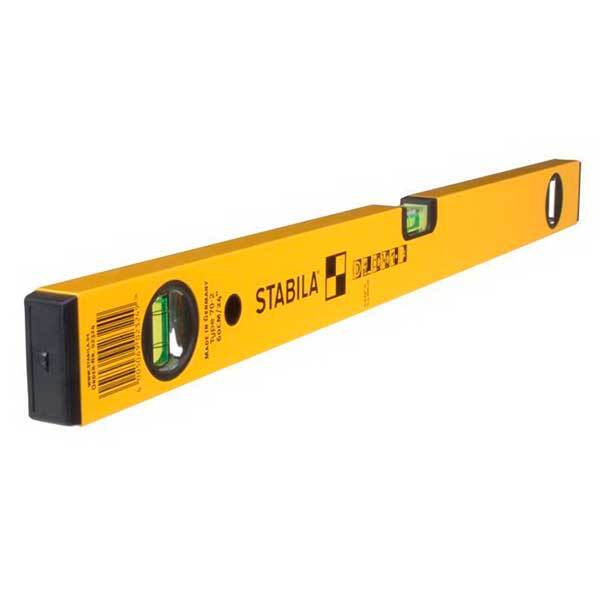

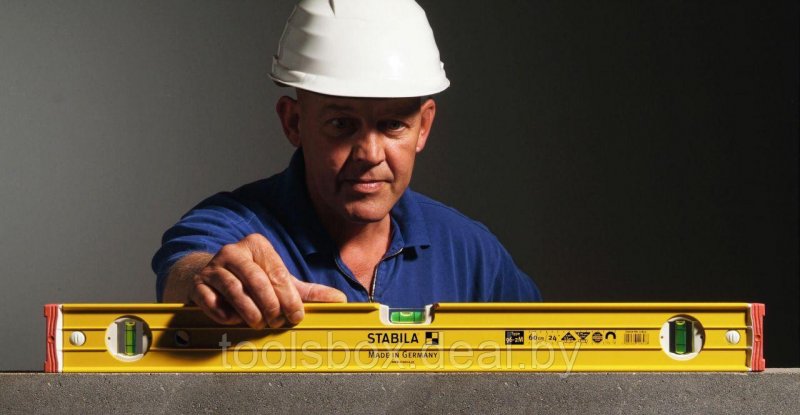

Пузырьковый уровень

Прибор представляет собой пузырек с жидкостью (водой либо спиртом), заключенный в пластик или закаленное стекло. Пузырек чаще всего цилиндрический, иногда слегка выпуклый, со светло-зеленой жидкостью. При плохом освещении положение пузырька в зеленой жидкости просматривается четче, чем в прозрачной среде.

Выбрать строительный уровень такого типа предпочитают домашние мастера.

При прикладывании рабочей поверхности прибора к стене или другой измеряемой области пузырек смещается в цилиндре, показывая угол наклона поверхности. Если пузырек находится строго в центре цилиндра, то отклонение составляет 0 градусов – поверхность ровная.

Гидроуровень (ватерпас)

Для измерений на больших расстояниях лучше всего выбрать шланговый уровень (также известный как гидроуровень). В двух соединенных шлангами сосудах уровень воды падает и поднимается в соответствии с законами физики так, что с обоих концов он находится в одном значении, если поверхность ровная и не имеет отклонений. На больших расстояниях этот вариант гораздо точнее пузырькового уровня.

Электронный уровень

В первую очередь, точные углы нужны для работы плиточникам и сантехникам. Точно определить угол наклона поверхности можно с помощью электронного уровня. Значение отображается на цифровом дисплее.

Среди профессионалов большое распространение получили уровни, изготовленные по МЭМС-технологии. Это позволяет реализовать электрические и механические системы в одном схемном корпусе.

Акселерометры в корпусе уровня измеряют ускорение, действующее на его систему. Если схема находится в состоянии покоя, то она может относительно точно измерить гравитационное ускорение. Тогда при правильной оценке измеренных данных можно выяснить, на сколько градусов и в какую сторону плоскость отклонена от плоскости, перпендикулярной вектору ускорения свободного падения. Графическое представление измеренных данных соответствует классическому пузырьковому уровню.

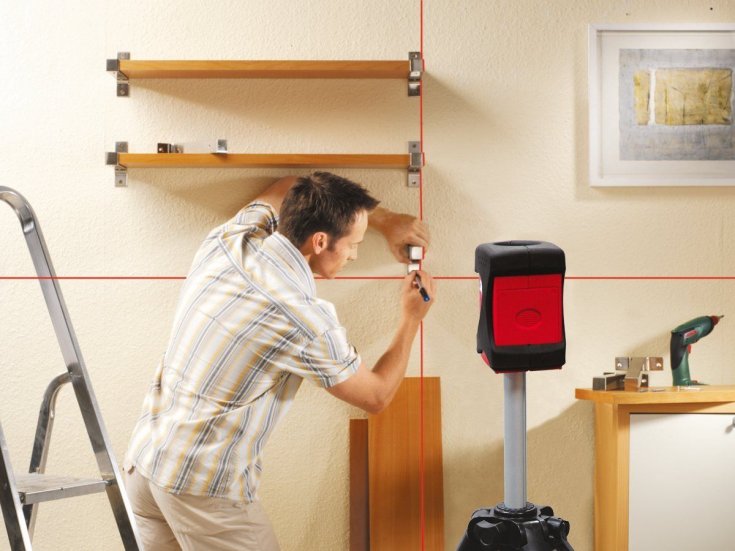

Лазерный уровень (нивелир)

При больших расстояниях измерения и повышенных требованиях к точности работ следует воспользоваться лазерным нивелиром. Эти современные инструменты оснащены штативом с шарнирным соединением. Лазерный луч может пролететь десятки метров и таким образом отметить одну и ту же высоту в разных местах. Недостатками лазерного инструмента являются высокая цена, требования к мощности аккумулятора и меньшая устойчивость к ударам и падениям.

Точность измерения указывается в миллиметрах на метр измеряемой длины. Этот показатель поможет выбрать уровень из каталога фирмы Yato.

Пластиковые модели (2 мм/1 м) дают минимально допустимые показатели точности. Но этого хватает, чтобы повесить картину на стену или уравновесить холодильник. Модели с металлическим корпусом и точностью 1 мм/1 м уже достаточно для приклеивания плитки или изготовления мебели.

Профессиональные инструменты (0,5 мм/1 м) отличаются высочайшей точностью, с которой можно работать на перекрытиях или несущих конструкциях.

Только от характера работ зависит, какой длины выбрать строительный уровень. Лучше всего иметь их несколько разного назначения.

Для домашнего использования достаточно длины 60-80 см. Более короткий инструмент означает большее количество измерений, в результате чего погрешность возрастает.

С другой стороны, при монтаже встроенных шкафов и другой мебели уровень должен быть коротким, чтобы удобно было обращаться с ним даже внутри корпусов мебели.

Инструмент длиной 1 метр и более точно подойдет для строительных работ дома, возведения забора, дверной коробки, теплицы или беседки. Самый популярный размер среди домашних и профессиональных мастеров – 120 см. Длинный строительный уровень должен иметь ребра жесткости, чтобы его корпус не провисал под собственным весом, искажая измерение.

Лайфхак, как выбрать хороший уровень в магазине:

поместите прибор на плоскую поверхность и точно запомните, где находится пузырек;
поверните его на 180° и поставьте обратно на то же место;
если пузырек находится в том же положении, то уровень прошел проверку;
если пузырек всегда в другом месте, то инструмент неточный, даже если внешне выглядит качественным.

Можно повторить процедуру на плоской вертикальной поверхности, чтобы проверить соответствующую шкалу прибора.

Чаще всего выбор стоит между пластиковым и металлическим пузырьковым уровнем. Пластмассовый легче и дешевле, но у него не такой большой срок службы. Для использования в доме, пластикового достаточно, но для более точных строительных и отделочных работ необходим металлический строительный уровень. Хороший металлический уровень прослужит десятилетиями. Будь то точность или срок службы, уровни фирмы Yato отвечают всем требованиям качества для измерительных приборов.

Корпус прибора должен быть строго прямоугольной формы во избежание погрешностей при измерении. Края инструмента также влияют на точность. Если кромка металлического корпуса фрезерована, то она будет показывать точнее, чем пластик, который прямой только за счет формы для его литья. Для измерения вертикального положения поверхностей точной должна быть не только длинная сторона уровня, но и короткая.

Выбрать производителя строительных уровней, который отвечает за качество своей продукции, проще всего по отзывам на сайте магазина. Домашние мастера и строительные фирмы в Украине часто выбирают электронные уровни Yato. Эти недорогие и качественные инструменты отличаются высокой точностью и дополнительными фишками для удобства:

магнитные крепления;
подсветка;
память измерений;
индикация в градусах, процентах, дюймах или миллиметрах.

На сайте компании Yato есть подробное описание товара со всеми характеристиками. Предлагается удобное оформление заказа с доставкой по всей территории Украины.

Поделится

Новый комментарий

Войти с помощью

Отправить

Сравниваем строительные уровни и даем советы по выбору

Уровень – измерительный инструмент, без которого не обойдётся практически ни один ремонт или стройка. Но выбрать его весьма сложная задача.

1. Пузырьковый уровень

Самый известный из «сородичей». Популярность инструмента обусловлена простотой, доступностью и универсальностью. В основе прибора полый твёрдый корпус с закреплёнными внутри ампулами с пузырьками воздуха. У основания, как правило, расположена шкала измерений.
Имеет различные модификации для каждого типа работ. Так, каменщики чаще всего используют литые уровни. «Помощником» при работе с металлом станет магнитная модель.

Область применения:

функционал обусловлен числом ампул и длиной инструмента.

Одна центральная ампула гарантирует измерение только горизонтали (например, стяжка пола).
Две ампулы (боковая и центральная) определяют чёткие параметры по горизонтали и по вертикали (инструмент подойдёт для установки окон).
Три ампулы, одна из которых вращающаяся, предоставляют возможность проверять линии, проходящие под углом к горизонту (применяется при сооружении крыш и устройстве лестниц).

Длина прибора может быть разной (от 20 см до 2 м и более).

Где будет использоваться?	Рекомендуемая модель
Монтаж бытовой техники, элементарные задачи по ремонту	до 40 см
Обустройство оконных и дверных проёмов	от 40 см до 1 м
Проверка правильности кирпичной кладки и обустройства подвесных и натяжных потолков	от 1 м до 2 м
Контроль плоскости стен, качества стяжек и другие крупные строительные работы	От 2 м

При покупке обратите внимание на:

прочность корпуса;
надёжность и целостность комплектующих;
эргономичность.

Совет: Как проверить пузырьковый уровень? Расположите прибор на горизонтальной поверхности, зафиксируйте положение пузырьков. Разверните инструмент на 180° и поставьте на то же место. Устройство работает исправно, если отметки совпали с расположением пузырьков воздуха.

► выбрать уровень

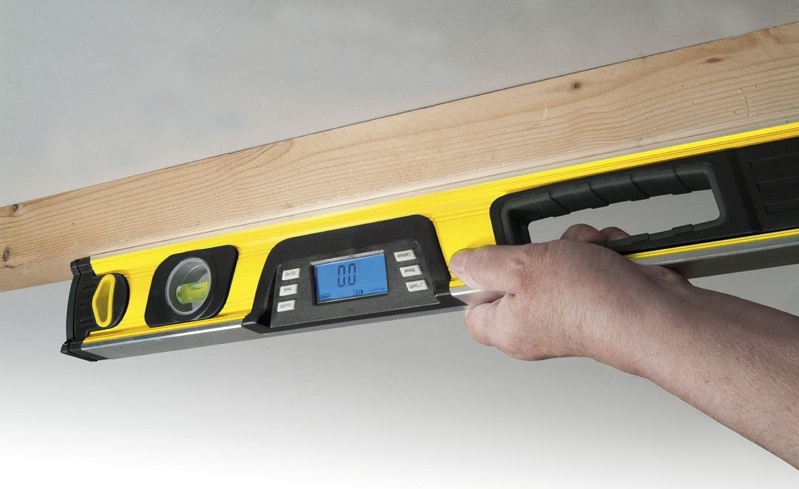

2. Цифровой уровень

Обновленный вариант пузырькового прибора. Имеет несколько ампул, служит для оценки вертикальности и горизонтальности строений. Главная особенность — цифровой дисплей, на который выводится величина отклонения в градусах или процентах, также отображается направление наклона.
Область применения: применяется в разметке наклонных линий, например, при кладке керамической плитки под углом или возведении крыш.

При покупке обратите внимание на:

надёжность и целостность комплектующих;
наличие подсветки;
эргономичность;
объём памяти и тип питания.

Совет: Как проверить цифровой уровень? Положите прибор на плоскую поверхность, снимите значения. Затем поверните угол на 180 градусов, зафиксируйте показания. Если разница в показаниях составит более 0.2⁰, откалибруйте прибор.

► выбрать уровень

3. Гидроуровень

Устройство, с помощью которого осуществляется разметка в смежных комнатах или на больших расстояниях. Определяет разность высоты двух точек. Приспособление работает, опираясь на закон о равновесии жидкостей и сообщающихся сосудах. Если ёмкости располагаются в одной горизонтальной плоскости, уровень жидкости в них одинаков. Чтобы произвести разбивку, первый сосуд выставляется по месту, другой — перемещается до тех пор, пока в обеих колбах вода не окажется на одной абсолютной отметке.
Область применения: при любом строительном монтаже в горизонтальной плоскости: вывод подвесного потолка, заливка фундамента, выравнивание стяжки пола и предметов, расположенных в разных комнатах.

При покупке обратите внимание на:

целостность и прочность шланга, а также сосудов для жидкости;
диаметр шланга (чем он больше, тем быстрее заполнится гидроуровень).

► выбрать гидроуровень

4. Лазерный уровень

Инструмент для профессиональной разметки помещения или строительной площадки. Лазеры передают на стену ровные линии или точки. Благодаря этому можно быстро и без проблем обозначить место монтажа.
Область применения: зависит от типа оборудования. Лазерные уровни бывают линейными, ротационными, точечными.

При покупке обратите внимание на:

дальность действия,
погрешность,
особенности самовыравнивания;
источник питания;
степень защиты и вес;
число и цвет лучей,
эргономичность и комплектацию (наличие штатива крепления и т.д).

► выбрать лазерный уровень

Область применения	Рекомендуемая модель
Для установки приборов на противоположных (разных) стенах на заданной высоте, фиксации одного прибора с двумя креплениями (зеркало, длинная полка), проверки ровности пола.	Точечный Предназначение: отображение лазерной точки на заданной высоте и большом расстоянии. Принцип действия сравним с лазерными указками. Могут проецировать три-пять точек в разных плоскостях; линии не строят.
Для определения мест перегородок, установки окон, лоджий, дверей, разметки под крепёж, а также вырисовки линий под поклейку обоев.	Линейный Предназначение: перенос отметок. Особенности развёртки лазера позволяют отображать линию только на стене, в сторону которой направлен уровень. Для получения отметки на другой поверхности, оборудование необходимо повернуть.
Для создания ровного периметра, используется только в профессиональных целях. Подходит для таких работ, как заливка пола, установка подвесного потолка.	Ротационный Предназначение: построение горизонтальной плоскости в больших комнатах или на стройплощадке. Выглядит как точечный уровень, который крутится с заданной частотой. В результате проецируемая поверхность охватывает 360° вокруг устройства.

Как видите, все строительные уровни по функциональному назначению условно можно поделить на две группы: используемые для контроля и применяемые для разметки. К первому типу относятся «старый добрый» пузырьковый тип и цифровой, ко второму — гидроуровень и лазерный нивелир. Если у вас возникли сложности при выборе строительного уровня, вы всегда можете обратиться к нашим продавцам-консультантом за советом. Удачного и быстрого ремонта! Посмотреть весь ассортимент уровней на сайте.

Строительный уровень – как правильно выбрать, проверить на точность и использовать прибор?

Строительный уровень – является прибором высокой точности. Его применяют для определения положения предметов, поверхностей, инструментов и других строительных составляющих. Чаще всего уровень имеет обычную прямоугольную форму, иногда его снабжают ребрами жесткости. Измерения производятся за счет пузырьков воздуха, помещенных в специальные колбочки, имеющие разметку. Стандартный строительный уровень позволяет производить измерение положения по горизонтальной и вертикальной оси, плоскости.
Некоторые модели строительных уровней оснащены угловым уровнем, при помощи которого можно произвести измерения положения по наклонной оси. В этом случае за точку отсчета берем диагональ, проводимую через угол 90 градусов. Распространенным недостатком и частой поломкой строительного уровня является нарушение точности его измерений.

Особенности строительного уровня

Пузырьковый строительный уровень очень чувствителен к ударам, падениям и другим механическим воздействиям. Даже однократное его падение с небольшой высоты, может привести к снижению точности или ее полной потере точных показаний.

Нарушение точности измерений иногда можно встретить даже при покупке нового уровня. Это лишь следствие неосторожного обращения с ним еще на этапе производства и упаковки. Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складах магазинов.

Как выявить отклонение строительного уровня?

На этапе выбора и покупки любого товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Самый простой способ это сравнить показатели выбранного уровня с показаниями двух других уровней. Это можно сделать путем прикладывания приборов по очереди к одной той же горизонтальной, либо вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, это значит, что первый уровень работает с отклонениями.

Если строительный уровень уже был использован какое-то время, то его так же необходимо проверить на правильность-точность показаний, чтобы в дальнейшем избежать курьезов последствий работы с таким прибором. Проверка проводится точно так же для всех плоскостей: вертикальной и горизонтальной.

Конструктивные особенности

Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.

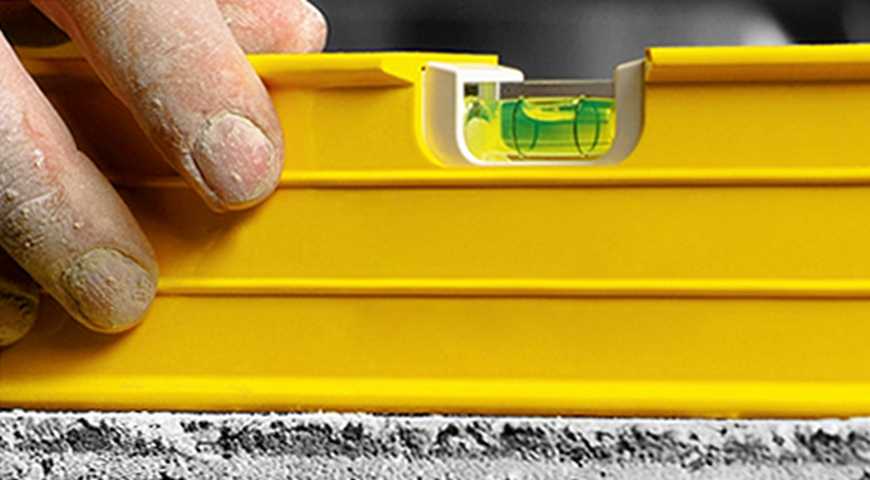

При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.

В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.

В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.

Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров. При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.

Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.

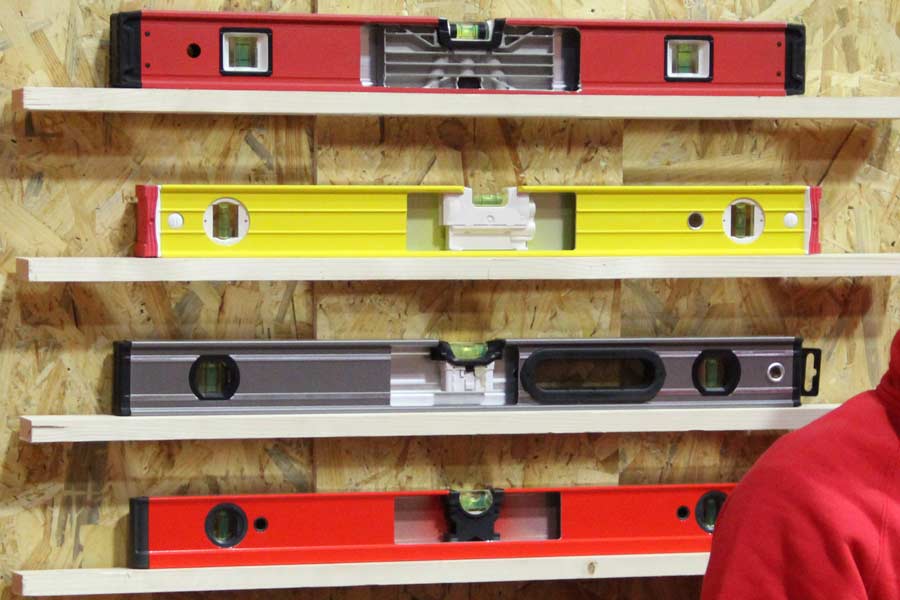

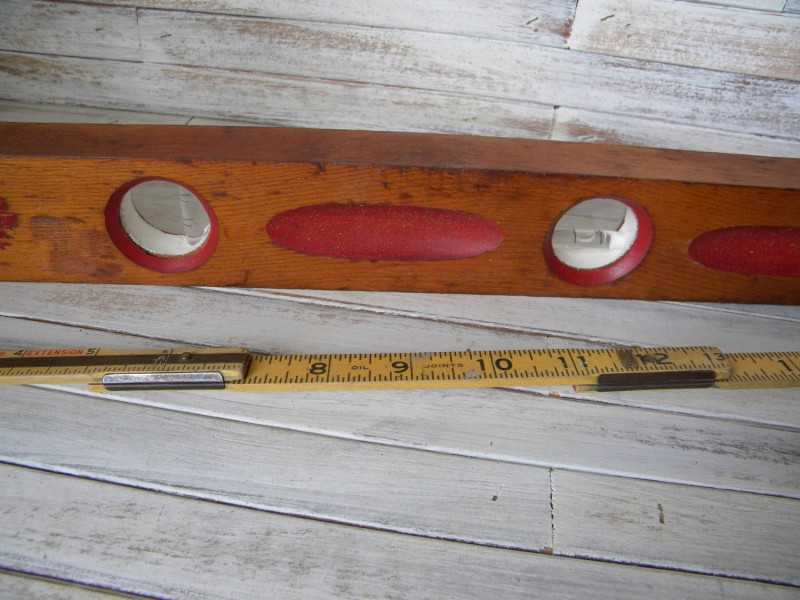

Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.

Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.

Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:

первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.

Как выбрать строительный уровень?

Самые простые пузырьковые приспособления могут существенно отличаться по качеству. Правильный выбор строительного уровня поможет приобрести долговечный и точный инструмент. Даже любители недорогую подделку по вешнему виду отличат от хорошего инструмента, руководствуясь следующими советами:

Качественные образцы обладают толстой основой и большим весом при одинаковой длине.
Модели с линейкой на корпусе функциональнее.
Чем длиннее уровень, тем точнее измерения.
Самые короткие уровни (30 см) подходят для бытовых целей, для укладки кафеля лучше брать инструменты до 1 м длиной.
Планируя установку панелей, габаритных плоскостей или коммуникаций, лучше приобретать самые длинные модели.
Прорезиненные ручки делают работу удобнее.
Дорогие противоударные модели служат дольше.
Ответственные производители всегда поставляют защитный чехол для уровня строительного.
Магниты облегчают крепление при работе с металлом.

Рейтинг строительных уровней

Производить пузырьковый инструмент сравнительно просто, но часто даже в этой категории попадаются крайне плохие образцы. Тонкие корпуса изгибаются, из-за чего измерения получаются с большой погрешностью, а фрезеровка поверхности и установка колб производится с браком. Приобретая лучшие уровни строительные от проверенных торговых брендов, мы гарантированно получаем приспособление нормального качества.

Лучшие производители строительных уровней:

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

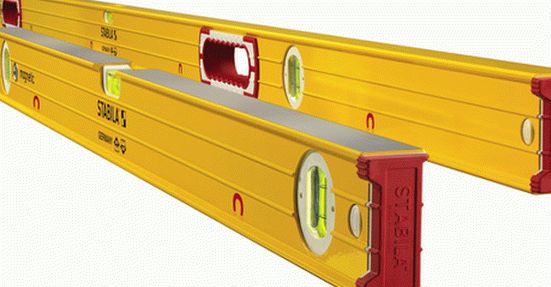

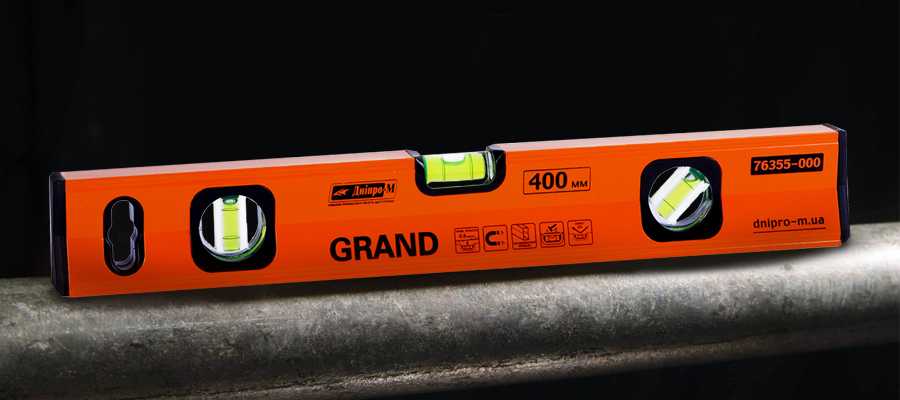

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Особенности настройки уровня

У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения. Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:

Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.

Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.

Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:

справа в месте расхождения отметок по центру между линиями ставится отметка;
к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
положение фиксируется;
ампулу нужно отрегулировать в соответствии с требуемым положением.

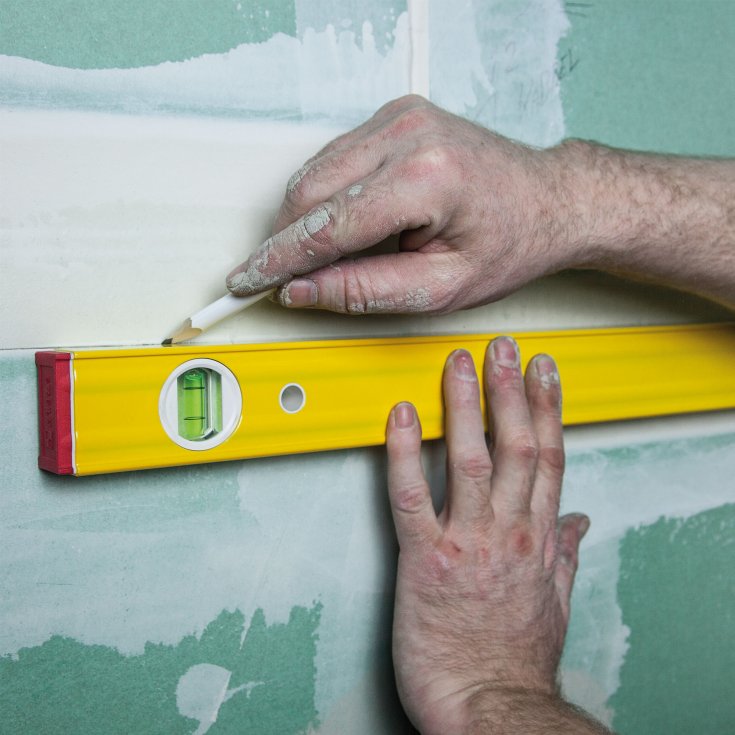

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Если вы проводите горизонтальные работы, то ориентируйтесь на ампулу, установленную на длинном обороте уровня. После того как вы приложите уровень, нужно зафиксировать положение пузырька.

Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Практические рекомендации

Общая настройка связана с регулировкой вертикального направления лазерного луча, которая проводится по отвесу. Когда обнаруживается дугообразность линии, нужно открыть формирователи луча, затем при помощи винтов получить прямой луч свечения. После получения идеальной лазерной линии на отвесе делаются метки все деталей, касающихся сделанной регулировки.

Затем необходимо проверить горизонт.

Если веревку отвеса натянуть по краям линии, можно увидеть дугообразность свечения.

Ее исправляют в первую очередь. Конечно, если предыдущие настройки позволили получить идеальный горизонт, значит, все работы были выполнены отлично. Если же горизонт получился с отклонением, требуется провести дополнительные настройки, однако при этом запрещается задействовать регулировочные винты маятника, так как может сбиться отрегулированная вертикаль.

Горизонтальность можно регулировать только маленькими движениями блока, содержащего лазер. Сначала нужно слегка вывернуть фиксирующие винты и сдвигать блок тонким предметом, используя его в виде рычага. После достижения требуемого результата все крутящиеся части необходимо посадить на клей. При этом фиксирующие винты задействовать не нужно, так как во время затягивания появится скользящее давление на блок. В результате проведенная настройка может оказаться сбитой. Однако в любом случае фиксирующие винты должны быть хорошо закручены.

Следующим шагом является регулирование горизонта вдаль. Выставьте встречные замеры. Они должны быть видны одновременно в двух углах. Между ними должно быть расстояние, не превышающее 5 м. Чтобы получить такие метки, можно воспользоваться гидроуровнем.

Фото пузырькового уровня

Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену. Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.

Содержание

Устройство.
Выбор.
Как пользоваться.

Профессиональный лазерный уровень или нивелир

(построитель лазерных плоскостей).

Фотография №1.

1 — лазерный ротационный нивелир с широким диапазоном самовыравнивания.

2 — лазерный ротационный нивелир, требуется предварительное ручное выставление в горизонтальной плоскости.

3 — лазерный мультипризменный нивелир с широким диапазоном самовыравнивания.

Достоинства:

Простота и быстрота настройки . Самонивелирующиеся лазерные ротационные нивелиры (1) имеют встроенные гироскопы с сервоприводом, поэтому тратить время на выставление инструмента в горизонтальное положение не нужно, достаточно поставить нивелир на треногу или любую устойчивую приблизительно горизонтальную поверхность приблизительно посредине помещения. Лазерные нивелиры (2) необходимо выставлять вручную в горизонтальной плоскости. В лазерных мультипризменных нивелирах генератор лазера подвешен на маятнике, поэтому также выравнивается сам.
Простота и быстрота разметки . Нивелир генерирует рассеянный лазерный луч (или несколько лучей) который, попадая на любую поверхность, становится достаточно хорошо видным. В ротационных нивелирах рассеивание луча достигается за счет вращения лазерной головки, в мультипризменных нивелирах луч рассеивается, проходя через призмы. Всего-то и нужно — сделать по лучу отметки на стенах. Дополнительное удобство лазерного нивелира еще и в том, что разметку можно выполнять одному, без помощников.
Относительно высокая точность . Производителями лазерных уровней допускается погрешность 0.2-0.3 мм/м для лазерных нивелиров (1) и (3) и до 5 мм/м для лазерных нивелиров (2), это значит, что при разметке в помещении размерами 10х10 м лазерный луч может иметь отклонение от горизонтали до 3-5 миллиметров на 10 метров — это достаточно высокая точность.

Недостатки:

Относительно высокая цена . Самовыравнивающиеся лазерные нивелиры (1) и (3) стоят от 400 до 4000$. Более простые лазерные нивелиры (2) можно купить за 80-150$. Но все равно покупать такой прибор только для того, чтобы сделать ремонт в небольшой квартире, не всегда выгодно. Да и взять лазерный нивелир напрокат тоже достаточно проблематично.
Потенциальная опасность для здоровья . Хотя в строительных приборах используются генераторы лазерных лучей мощностью 0.5-1 миллиВатт (для примера лазерные указки имеют мощность до 200 мВт), но все равно попадания прямого лазерного луча на сетчатку глаз нужно избегать. В комплект некоторых лазерных нивелиров входят специальные защитные очки. Защитные очки для работы с лазерами можно купить и отдельно, но найти защитные очки стоимостью меньше 100$ вряд ли получится.

Устройство

Пузырьковый строительный уровень имеет весьма простое устройство, однако, это не значить что функциональные качества его находятся на низком уровне. Главной деталью инструмента является корпус, который изготавливают из твердых материалов. Следующей не менее важной частью конструкции будет некоторое количество стеклянных ампул с жидкостью наполненных воздухом. В качестве жидкости чаще всего использую спирт. При нарушении герметичности ампул пробор приходит в полную негодность, теряя всякий смысл при эксплуатации.

Выбор

Для того чтобы правильно выбрать пузырьковый уровень, нужно четко определиться для какой цели и для каких задач он приобретается. Если вы собираетесь контролировать стены при отделочных работах, вам понадобится прибор большой длины.

А вот при монтаже полочек, развешивание картин и прочее ‒ достаточно будет уровня небольших размеров по длине. Универсальной можно считать длину 50‒60 см.

При покупке прибора нужно придерживаться следующих критериев:

Прежде всего тщательно осматриваются стеклянные колбы, которые должны быть целыми и плотно находится в основании (без шатания и прокручивания). И хотя существуют модели с возможностью регулировки колб, опытные строители предпочитают модели где эти колбы жестко закреплены в изделии.
Воздух в колбах должен быть четко виден.
Основание прибора, независимо из какого материала оно изготовлено (металла, дерева или пластика) должно быть прочным и устойчивым. После того, как был произведен визуальный анализ инструмента нужно проверить его функциональность. Для этого практически во всех специализированных магазинах есть стенд с идеально ровной поверхностью. При проверке горизонтальной колбы уровень разворачивают на 180º и кладут на ту же поверхность: пузырек в колбе должен находиться на том же самом месте.
Если же для проверки отсутствует ровная плоскость, сохраните чек покупки ‒ это поможет в будущем предъявить претензии к продавцу в случае обнаружения брака.

Как проверить уровень строительный на точность?

Приобретая новый инструмент, многие уверены в его непогрешимости. Практикующие мастера быстро убеждаются, что такое утверждение неверно, стараясь всегда исследовать его на наличие дефектов. Если колба крепится при помощи регулируемых винтов, мелкий брак можно исправить. Приспособления с жестко закрепленными капсулами лучше возвратить продавцу. Способов, как проверить строительный уровень, существует много:

Ставим инструмент на идеально ровную плоскость и кладем сверху металлический шарик из подшипника. При хорошей точности изготовления он не должен скатываться по корпусу.
Новый без вмятин лист пенопласта кладем в ванну, наполненную водой, а сверху ставим уровень. Кода жидкость успокоится, осуществляем проверку и калибровку.
При помощи отвеса отбиваем строгую вертикаль, прикладываем к линии точный уголок и чертим горизонталь. Полученные оси координат могут служить ориентиром для проверки инструмента.
Отбиваем метки гидроуровнем и проводим линию, затем прикладываем пузырьковый уровень и сверяем показания.
Идеальную линию для калибровки можно отбить лазерным нивелиром.
Совмещая новые строительные уровни со старым проверенным образцом, мы должны получать одинаковые показания.
Устанавливаем инструмент на плоскость и запоминаем показания. При повороте корпуса на 180° в этом же месте, пузырек не должен сдвигаться.

Как пользоваться

Для того чтобы более точно определить погрешность вертикальности или горизонтальности плоскостей нужно знать, как правильно прикладывать уровень к этим плоскостям. Прикладывают инструмент «рабочей плоскостью». Обычно эта плоскость не обработана, то есть не окрашена и не покрыта каким нибудь другим защитным покрытием. Основные две задачи, которые стоят перед пузырьковым строительным уровнем ‒ это контроль горизонтальных и вертикальных плоскостей.

Горизонтальные

Кладем уровень на проверяемую горизонтальную поверхность и смотрим, чтобы пузырек в колбе находился строго между двумя метками на стекле.

Отклонение даже в 0,1 мм может дать существенный перекос по всей длине контролируемой плоскости. Если пузырек отклонен в левую сторону, нужно добавить к плоскости с правой стороны. Если отклонение вправо, то с левой стороны.

Что такое строительный уровень?

Уклон всего на несколько миллиметров на метре незаметен, но при большой длине с такой погрешностью у каменщика вместо нормального дома получится новая Пизанская башня. Понятно, что уже первые архитекторы пытались изобрести относительно точное приспособление, помогающее даже человеку со средним глазомером производить измерения без ошибок. Первым появился отвес, далее придумали гидроуровень и ватерпас. Строительный уровень – это инструмент, главная функция которого состоит в определении величины отклонения поверхности в вертикальной или горизонтальной плоскости.

Лучшие строительные уровни — Уровень лицом к лицу

Кто делает лучшие строительные уровни? В этом соревновании мы тестируем несколько 48-дюймовых строительных уровней, чтобы выяснить, кто из них лучше всех!

Одним из основных инструментов, необходимых всем строителям, является уровень. Независимо от того, строите ли вы что-то вертикальное и ровное или наклонное, единственный способ проверить наклон любой поверхности — использовать какой-либо уровень. 48-дюймовые строительные уровни являются наиболее часто используемым размером уровня в строительной отрасли, поэтому мы обратились к некоторым ведущим брендам и попросили их присоединиться к нашему непосредственному сравнению. Для этой сравнительной статьи мы оценили 7 различных уровней от 4 разных производителей. Среди производителей:

Уровень Empire
Irwin Tools
Stabila
Stanley

Несмотря на то, что существует множество других производителей уровней, мы думаем, что это большой выбор уровней. Последние несколько месяцев мы использовали эти уровни на сайтах по трудоустройству и тестировали их в магазине. Оценку и тестирование проводили три члена команды Tool Box Buzz, включая меня, Роба Робилларда и Джеффа Уильямса. Эта оценка состоит из следующих разделов:

Особенности и технические характеристики
FIT, FINK и качество
Vial Visibue
Процесс Тестирование
Проверка долговечности
Точность
Стоимость и стоимость

48 -дюймовые уровни конструкции — Линейка

48 -дюймовые уровни конструкции.

которые мы протестировали, включали следующее (в алфавитном порядке):

Уровень Empire – серия e75 48″ TRUE BLUE® Box Level – Модель E75.48
Уровень Empire -e948-дюймовый коробчатый уровень TRUE BLUE® UltraView™ LED серии 5 — модель E95.48
IRWIN Tools — коробчатый уровень 2000 — модель 1794077
IRWIN Tools — коробчатый уровень 2500 — модель 1794067
Stabila — сверхмощный уровень, тип 196 – Модель 37448
Stabila – R Beam Type 300 – Модель 41048
Stanley – 48 в FATMAX® Premium Box Beam with Hook – Модель FMHT42400

Шесть уровней представляют собой коробчатые уровни, а один – уровень типа «балка» ( который, по нашему мнению, все еще является коробкой).

Серия Empire e75 TRUE BLUE® Box Level Особенности

Усиленная система фиксации пузырьков фиксирует акриловые пузырьки и обеспечивает точность в течение длительного срока службы для гарантированной точности
Поверхностные захваты предотвращают скольжение уровня по плоским или наклонным поверхностям
Эргономичные зоны захвата повышают комфорт и портативность (только 48 дюймов и выше)
Высококонтрастные флаконы e-BAND™ выделяют край пузырька
Окно обзора 300° обеспечивает максимальный обзор
Отверстие для подвешивания для удобства хранения
Мощные редкоземельные магниты обеспечивают превосходную удерживающую способность (только для магнитных моделей)
0,0005″/дюйм Точность во всех рабочих положениях
$50
Ограниченная пожизненная гарантия

Уровень Empire -e95 Series 48″ TRUE BLUE® UltraView™ LED Box Level Характеристики

Концентрированные двойные светодиоды и УФ-активируемый оптический отбеливатель обеспечивают превосходную видимость пузырька
Высококонтрастные пузырьки e-BAND™ подчеркивают край пузырька
Усиленная система блокировки пузырьков фиксирует акриловые блочные пузырьки и обеспечивает точность в течение длительного срока службы
IP54 класс защиты уровня от пыли и воды
Мощные редкоземельные магниты обеспечивают превосходную удерживающую способность (только для магнитных моделей)
Съемные, амортизирующие торцевые крышки, не требующие использования инструментов, обеспечивают превосходную защиту и эффективность разметки
Высококонтрастное окружение пузырька улучшает видимость пузырька
Прецизионно фрезерованные края для гарантированной точности
Поверхностные захваты предотвращают скольжение уровня на плоских или наклонных поверхностях
В 2 раза больше срок службы батареи — до 32 часов. (2) батарейки типа АА в комплекте
Автоматическое отключение продлевает срок службы батарей за счет отключения светодиодов через две минуты
0,0005″/дюйм Точность во всех рабочих положениях
Ударопрочные акриловые блочные флаконы e-BAND™ обеспечивают исключительную долговечность
Светодиоды мигают при низком заряде батареи
Эргономичные зоны захвата повышают комфорт и портативность (только 48 дюймов)
Нажмите для переключения светодиодов между положениями уровня и отвеса
Отверстие для подвешивания для удобства хранения
75 долларов США
Ограниченная пожизненная гарантия на рамке и флаконах. 1 год гарантии на электронику

IRWIN Tools – 2000 Box Beam Level Features

Непрерывная кромка повышает надежность уровня, обеспечивая точность с течением времени, защищает центральный пузырь и позволяет выполнять непрерывную разметку
Plumb Site® обеспечивает двусторонний, неискаженный обзор в вертикальном положении и простые и более точные показания отвеса
Выдвижные торцевые заглушки позволяют выполнять разметку в углах и сквозь них, повышая эффективность работы Характеристики уровня балки
- Толстостенная рама из высококачественного алюминия обеспечивает исключительную долговечность и устойчивость к износу на строительной площадке
- Непрерывная кромка повышает надежность уровня, обеспечивая точность с течением времени, защищает центральный пузырь и позволяет выполнять непрерывную разметку
- Plumb Site® обеспечивает двусторонний неискаженный обзор в положении отвеса и простые и более точные показания отвеса. углы
- 76 $
Stabila – уровень для тяжелых условий эксплуатации, тип 196 Особенности
- Кристально прозрачные пузырьки, читаемые в любом направлении без изменения допуска точности.
- Волосяные индикаторы из пружинной стали в ампулах.
- Система с закрытыми пузырьками, повторная калибровка не требуется.
- Съемные резиновые заглушки для разметки в углах и для чтения узких отверстий коллектора и порогов.
- Резиновые заглушки крепятся к стенам и не оставляют следов.
- Металлическое отверстие для хранения уровня на месте.
- Две прорезиненные рукоятки для удобства и захвата (версия 16 дюймов имеет одну рукоятку)
- 59 дюймов и длиннее имеют перемычку над пузырьком для повышения прочности, а также обеспечивают непрерывную поверхность для рисования и разметки над горизонтальным пузырьком
- Точность виал гарантируется на весь срок службы
- Одна горизонтальная (уровень) и две вертикальных (отвес) виалы
- $130
Stabila – R Beam Type 300 Характеристики
- Захват: Непрерывная рукоятка
- Отделка: Fender Smooth
- Прочность: более чем в 2 раза выше горизонтальной прочности нашего типа Heavy Duty Type 196 уровней
- Система с закрытым флаконом — никогда не требует регулировки
- Один горизонтальный (уровень) и два вертикальных (отвес) пузырьковый уровень
- 48-дюймовая модель оснащена смещенным отвесным пузырьком для удобного просмотра из положения стоя на коленях
- Гарантия на флаконы пожизненная
- $106
Stanley – 48 в FATMAX® Коробчатая балка Premium с крючками Особенности
- Увеличенный пузырек центрального блока для высокой точности считывания 0,0005 дюйма
- Блок вертикальных пузырьков для точности 0,0005 дюйма
- Съемная торцевая крышка для точной маркировки заподлицо
- Откидной стропильный крюк – удобное решение для хранения на месте
- 36 долларов США
Подгонка, отделка и качество уровней
Первое впечатление от любого инструмента, который мы тестируем, обычно это подгонка, отделка и качество материалов, используемых в инструмент. Первые впечатления важны и часто помогают нам оценить долгосрочную жизнь и производительность при выполнении сложных задач. Хотя это довольно субъективно, мы не сомневаемся, что большинство людей, вероятно, расположили бы их в одном порядке, если бы все уровни лежали на скамейке перед ними в одно и то же время. Ниже приведен список уровней, где верхняя часть списка соответствует наилучшей подгонке, отделке и качеству.
1. Stabila – Heavy Duty Level Type 196: Этот уровень действительно выделяется среди уровней в этой оценке. Это очень тяжелый уровень, построенный из качественных материалов. Он отличается качественной окраской, фрезерованными гранями и очень удобными отверстиями для рук.
2. Stabila – R Beam Type 300: хотя мы предпочитаем тип 19 с отверстиями для рук, этот уровень так же хорошо сложен, как и другие уровни Stabila, которые мы оценивали. Этот уровень, безусловно, создан для того, чтобы выдерживать самые суровые условия на строительной площадке для таких работ, как бетон и каменная кладка.
3. Empire – серия e75 48″ TRUE BLUE® Box Level: Уровни Empire также впечатлили нас окраской, фрезерованными поверхностями, удобными отверстиями для рук и качественными пузырьками.
Плоскостность фрезерованных поверхностей
Для этого раздела мы также оценили плоскостность фрезерованных поверхностей на уровнях. Для этого мы поместили обработанную линейку на каждый уровень и проверили наличие зазоров между двумя поверхностями с помощью щупов. Все ровные контактные поверхности были очень плоскими. Наибольший зазор между обработанной линейкой и уровнем составлял 1 100 дюйма. Суть в том, что все эти уровни изначально имеют очень плоскую поверхность.
Уровни IRWIN и Stanley FATMAX достойные уровни, но больше подходят для потребительского класса в отношении подгонки и отделки.
Видимость пузырьков
Одной из ключевых особенностей хорошего уровня является видимость и читаемость пузырьков. Пять из семи уровней в этой оценке используют традиционный желто-зеленый цвет спирта в пузырьке уровня. В то время как двое из них (Империя) используют в своих духах слегка голубоватый цвет. После использования всех этих уровней в течение последних нескольких месяцев мы считаем, что желто-зеленый цвет предпочтительнее в большинстве условий низкой освещенности. Тем не менее, флаконы Empire со светодиодной подсветкой очень легко читаются и определенно на шаг впереди зелено-желтых флаконов без подсветки.
В дополнение к видимости флакона размещение флакона в рамке уровня также способствует общей видимости этих уровней. Как вы можете видеть на соседней фотографии, флаконы на каждом уровне прикреплены к раме в разных положениях. Например, уровни IRWIN и Stabila R Beam имеют вырезы в раме, которые создают «окно» для пузырька. В то время как остальные уровни имеют полную выемку на флаконе, что обеспечивает лучшую видимость флакона.
Прочность рамы против видимости флакона
Очевидно, компромисс заключается в соотношении прочности и видимости. Первые три упомянутых уровня обеспечивают более прочную непрерывность каркаса уровня и дополнительную защиту флакона. В то время как другие уровни обеспечивают гораздо лучшую видимость с разных позиций пользователя.
С нашей точки зрения, Stabila Heavy Duty Type 196 обеспечивает лучшую видимость флакона и самый чистый флакон с традиционными желто-зелеными спиртами. Мы также считаем, что Empire LED имеет отличную видимость при использовании светодиодного освещения. У Stabila R Beam такой же пузырек, но его гораздо труднее увидеть в небольших вырезах «окна» по сравнению с полным обзором, что у Type 19.предложения. Обратной стороной этого является то, что Stabila R Beam обеспечивает превосходную защиту пузырьков в тяжелых условиях на стройплощадке.

IRWIN Tools предлагает уникальный дизайн с угловым зеркалом, встроенным в раму. Это позволяет пользователям читать показания флакона под другими углами. Это чрезвычайно полезно при работе на лестницах и в других положениях, которые затрудняют просмотр флакона.
Прочность на изгиб по сильной и слабой оси
Чтобы оценить прочность этих уровней, мы установили испытательный стенд, который позволил нам проверить прочность на изгиб этих уровней как по сильной, так и по слабой оси. Хотя мы не испытывали их до отказа, мы нагрузили их большой нагрузкой и измерили прогиб, что позволило нам ранжировать их по жесткости на изгиб.
Испытание представляло собой простое испытание на изгиб с точечной нагрузкой. Нагрузка прикладывалась к середине каждого уровня с помощью стропы. Второй уровень был помещен поверх уровня тестирования, чтобы создать контрольную точку для измерения отклонения. Образец тестовой установки показан ниже для справки.
Мы также хотели протестировать уровни, чтобы увидеть, не отклоняются ли они после загрузки. Мы измерили разницу между начальным состоянием без нагрузки и состоянием после нагрузки. Другими словами, насколько хорошо уровни возвращаются к своей нормальной форме после снятия нагрузки. Мы измерили это с помощью щупа. Это дает вам представление о том, насколько малы были цифры.
Нагрузки, которые мы прикладывали к прочной оси, были в виде 60-фунтовых мешков с бетоном (3, 4 или 5 мешков), плюс вес цепи/ремней и плюс вес поддона. Это дало нам примерно 200, 260, 320 фунтов точечных нагрузок на сильную ось и нагрузку 200 фунтов на слабую ось. Результаты приведены ниже:
Жесткость сильной оси
На первом графике выше показано отклонение каждого уровня при нагрузке на сильную ось. Самым прочным (самым жестким) уровнем была балка Stabila R Beam Type 300 с прогибом около 3/16 дюйма под нагрузкой в 300 фунтов. Следом на втором месте был IRWIN Tools 2500. На последнем месте был Empire e9.Уровень 5 светодиодов (корпус флакона треснул при таких условиях нагрузки).
Сильная осевая нагрузка – постоянный прогиб
Мы также измерили постоянный прогиб после испытаний под нагрузкой, чтобы увидеть, не будет ли какой-либо из уровней поврежден (перестанет быть прямым) из-за чрезмерной нагрузки. На приведенном выше графике показано измеренное остаточное отклонение каждого уровня после снятия нагрузки. Два уровня показали отклонение, которое, по нашему мнению, можно было бы считать значительным. Империя e9№ 5 был худшим, и это почти наверняка связано с треснувшим корпусом флакона после нагрузки в 300 фунтов. Другим уровнем беспокойства был Stanley FATMAX. Следует отметить, что это все еще очень маленькие цифры: у Empire 0,02 дюйма, а у Stanley 0,01 дюйма.
Сильная осевая нагрузка – постоянное отклонение
Мы также провели такое же сравнение слабой осевой нагрузки с постоянным отклонением. Выше вы можете видеть, что те же два уровня не очень хорошо показали себя при экстремальной нагрузке на слабую ось.
Что все это значит? В идеале никто не «загружает» свои уровни таким образом. Тем не менее, это дает нам представление о долговечности в тяжелых условиях на стройплощадке. Это дает нам представление о том, насколько сильны эти уровни и насколько хорошо они могут выдерживать наказание, когда мы злоупотребляем ими.
Оценка долговечности — испытание на падение
Уровни сбрасываются с лестниц, строительных лесов и по всей строительной площадке, поэтому мы хотели оценить, насколько хорошо работают уровни после падения с фиксированной высоты. Этот тест снова использовался для ранжирования уровней на основе их оценки после падения. Мы построили риг, чтобы все уровни выпадали одинаково. Рабочие площадки настолько разные, что существует, вероятно, несколько тысяч (а может и больше) комбинаций высот, векторов и поверхностей, уровни которых можно отбросить. Мы решили опустить их прямо вниз, чтобы лучше оценить защиту торцевых заглушек, встроенную в уровни.
Спусковая установка представляла собой 8-футовую ступенчатую лестницу с 3-дюймовой трубой из АБС-пластика, расположенной вертикально. Спусковой крючок (длинный гладкий болт) был просверлен через секцию трубы, а самая нижняя точка уровня находилась прямо на высоте 6 футов над землей. Мы вытащили штифт и уронили их по 10 раз каждый, а затем проверили на наличие физических повреждений, а также повторно проверили точность. Результаты точности приведены ниже. Число 4 для отвеса означает, что пузырьки читаются отвесно в 4 направлениях и что капли не повредили флаконы. Цифра 2 для уровня означает, что пузырьки считывают уровень в 2 направлениях и что пузырьки не пострадали от капель. Все, что меньше этого, означает, что флаконы перемещались по ходу капель.
Результаты испытаний на падение
После падения каждого уровня мы проверяли их, чтобы убедиться, что пузырьки все еще работают должным образом. Результаты следующие:
- Шесть из семи уровней считываются отвесно с обоих концов уровня. Empire e95 читал отвес только с одного конца.
- Четыре из семи уровней, все уровни считываются после испытания на падение, в том числе:
  - IRWIN Tools 2000 Box Level
  - Stabila R Beam Type 300
  - Stabila Heavy Duty Type 196
  - Empire E75 Уровень
- Три из семи уровней больше не читают «Уровень» после теста, включая:
  - Stanley Fatmax
  - Irwin Tools 2500 Box Level
  - , мы также осмотрели повреждения защитных торцевых крышек. Большинство из них очень хорошо справились с этой оценкой, за исключением уровней IRWIN Tools. Эти уровни могут выиграть от переработанных торцевых заглушек.
    Точность уровня
    Точность, безусловно, важна для строительных уровней. Мы выполнили базовую оценку уровней для проверки точности. Тест включает в себя размещение уровней на неподвижной поверхности в обоих направлениях и проверку уровня, чтобы убедиться, что он показывает одинаково с обеих сторон. Ниже приведено изображение, показывающее один из тестов. Как вы можете видеть, пузырьки на этом уровне IRWIN Tools показывают одинаково в обоих направлениях (пузырьки немного правее центра).

    Все уровни прошли этот тест и показали высокую точность «прямо из коробки». Мы не обнаружили никаких признаков того, что какой-либо из уровней имел проблемы с точностью.
    Стоимость – цена и производительность
    Стоимость очень субъективна для такой оценки из-за широкого диапазона цен. Поэтому для этой оценки мы сочли важным рассмотреть первые три категории в сочетании с ценой инструмента. В конце концов, если уровень, который стоит вдвое меньше, чем аналогичный уровень конкурентов, может выдержать такое же наказание и оставаться точным, то он будет гораздо более ценным с инвестиционной точки зрения.
    С нашей точки зрения, лучшим значением для этой группы уровней является уровень Empire e75 Series 48″ Model E75.48. По цене 50 долларов это очень хорошо построенный уровень, который стоит менее половины уровней Stabila, которые мы тестировали. Он хорошо показал себя в наших испытаниях на долговечность и обеспечивает превосходную точность. Почетное упоминание в этой категории принадлежит IRWIN Tools 2500 Box Level стоимостью 76 долларов.
    Уникальные особенности
    Уровни существуют очень давно, так что же может быть уникального в уровне? Мы любим инновации, и некоторые из этих уровней имеют некоторые уникальные особенности, на которые стоит обратить внимание.
    - Виалы с подсветкой . Вероятно, одной из самых инновационных функций, которые мы видели, являются виалы с подсветкой, которые Empire использует в своих светодиодных уровнях TRUE BLUE® UltraView™. Эта функция пригодится чаще, чем вы могли бы ожидать. Работа в темных местах, таких как подвалы, подвальные помещения, чердаки и в условиях слабого освещения, делает светодиодную функцию бесценной. Мы считаем, что в будущем эта функция появится на многих уровнях. Светодиод включается нажатием кнопки сбоку уровня. Светодиод выключается автоматически через 2 минуты. Светодиод работает от двух батареек типа АА до 32 часов.
    - Крюк для стропил – Кто не любит крюк для стропил на своих инструментах? Мы привыкли к ним на наших электроинструментах и ожидаем от них качественных инструментов, которые помогут при работе на высоте. Уровень коробчатой балки Stanley FATMAX® Premium предлагает уникальный складной стропильный крюк на одном конце уровня. Любой, кто занимался обрамлением крыши, знает, насколько это может быть удобно, предотвращая соскальзывание уровня с крыши! Мы думаем, что это замечательная функция для всех уровней плотников.
    Общие результаты — лучшие уровни строительства
    В конце концов, мы все хотим победителя и трофея, верно? Что ж, это сравнение, безусловно, было трудным сделать (те из вас, кто следил за этим в социальных сетях, должны знать, как трудно это было к тому времени, когда оно было написано!). Для этого мы решили выделить три лучших уровня строительства:
    - Лучший уровень строительства — Руки вниз, мы почувствовали тип Stabila Heavy Duty Level 19.6 был лучшим уровнем, который мы тестировали. Качество, прочность, видимость и точность этого уровня позволяют легко назвать его лучшим строительным уровнем, который мы тестировали.
    - Занявший второе место в номинации «Лучший строительный уровень» — Stabila снова одобряет это решение. На этот раз мы назовем Stabila R Beam Type 300 нашим лучшим занявшим второе место уровнем строительства. Качество, долговечность и прочность этого уровня делают его инструментом, который обязательно прослужит долгие годы.
    - Строительство по лучшей цене Уровень — Уровень Empire e75 Series 48″ Model E75.48 действительно впечатлил нас своим качеством, точностью и долговечностью по цене, которая более чем вдвое ниже, чем у уровней, перечисленных выше. Этот уровень, безусловно, заслуживает того, чтобы его оценили очень близко к двум уровням Stabila, которые мы оценивали.
    Сохранить
    Сохранить
    Сохранить
    Сохранить
    Сохранить
    Сохранить
    Сохранить
    Сохранить
    Сохранить
    Сохранить
    0002 Сохранить
    Как работают уровни строителя? | Как использовать уровень строителя | Информация об уровне Dumpy | Оптические лазерные уровни
    - Как пользоваться строительным уровнем
    - Как проверить уровень строителя
    - Как откалибровать уровень строителя
    Посмотреть все оптические уровни от Johnson Level.
    Строительный уровень используется в строительстве для установки точек уровня и проверки высот. Это оптический прибор, используемый в основном в геодезии и строительстве, но также полезен для передачи, установки или измерения горизонтальных уровней. Штатив, на котором устанавливается строительный уровень, должен быть установлен на надежном основании, чтобы обеспечить горизонтальное положение телескопа.
    Уровень строителя, также называемый «болванкой», недорог, прост в сборке, удобен в использовании и легок. Строительный уровень состоит из многих частей, но в первую очередь это нивелир, прикрепленный к телескопу. Выравнивающий пузырек состоит из меток, называемых делениями, которые используются для центрирования пузырька. Строительный уровень работает, прикрепляя телескоп к нивелирной головке и, наконец, устанавливая его на штатив.
    Уровень строителя и транзитный уровень
    Уровни строителя работают аналогично транзитным уровням, но с одним важным отличием. Когда телескоп уровня строителя зафиксирован на месте, он работает почти как транзитный уровень. Когда строительный уровень не зафиксирован на месте, он может двигаться по полному кругу в горизонтальной плоскости. И наоборот, когда транзитный уровень не зафиксирован на месте, он может наклоняться только в вертикальной плоскости и имеет ограниченный диапазон подвижности.
    Ключевые термины
    - Репер — постоянная или неподвижная точка с известной отметкой.
    - Высота инструмента — насколько высоко над реперной отметкой находится телескоп после выравнивания.
    - Станция — определенная точка, между которой измеряются длины. При перемещении инструмента каждое новое местоположение становится станцией.
    - Поворотные точки — промежуточные точки, используемые для переноса известной отметки.
      - Задняя точка — измерение, выполненное, когда прибор в горизонтальном положении направлен «назад» к реперной отметке. Всегда записывается как плюсовая точка, потому что задняя точка всегда добавляется к известной высоте, чтобы записать высоту инструмента.
      - Foresight — измерение, выполненное, когда прибор в горизонтальном положении направлен в сторону от контрольной отметки. Всегда записывается как минус-прицел, потому что он всегда вычитается из высоты прибора. Это новое измерение создает еще одну точку отсчета.
    Части строительного уровня
    Строительный уровень состоит из многих частей:
    1. Телескоп — содержит линзы, увеличивающие объекты в поле зрения.
    2. Градуированная нивелирная колба — используется для выравнивания телескопа на его основании.
    3. Градуированный горизонтальный круг — отмечен градусами, используется для установки и считывания углов.
    4. Регулировочные винты — позволяют выполнять регулировки, чтобы обеспечить горизонтальное положение прибора во всех положениях.
    5. Ручка фокусировки — можно поворачивать, чтобы объект выглядел четким и четким.
    6. Основание — область крепления строительного уровня к штативу.
    7. Окуляр — расположен на смотровом конце зрительной трубы, можно поворачивать, чтобы сфокусировать перекрестие.
    8. Винт горизонтального зажима — удерживает инструмент в горизонтальном положении при затягивании.
    9. Горизонтальный тангенциальный винт — позволяет настроить прибор по горизонтали.
    10. Нониусная шкала — перемещается при повороте зрительной трубы влево или вправо.
    Телескоп
    Телескоп находится наверху уровня строителя. Основная цель телескопа — увеличивать удаленные объекты и приближать их. Телескоп движется горизонтально по градуированному горизонтальному кругу. Горизонтальный круг отмечается через каждый 1 градус до 360 градусов.
    Объектив находится на конце телескопа. Он улавливает наблюдаемый объект и с помощью других линз внутри телескопа объект увеличивается.
    На противоположном конце объектива находится окуляр, куда смотрит пользователь. Внутри окуляра перекрестие проходит горизонтально и вертикально. Вращение окуляра позволяет сделать перекрестье более сфокусированным и четким. На корпусе телескопа расположена ручка фокусировки, используемая для четкой фокусировки на наблюдаемом объекте.
    Стадиальные линии расположены на окуляре. Линии Stadia — это короткие горизонтальные линии, расположенные выше и ниже перекрестия, которые проходят горизонтально. Линии стадиона делятся пополам вертикальным перекрестием, что позволяет пользователю определить расстояние до наблюдаемого объекта.
    Пузырёк уровня (градуированный выравнивающий пузырек)
    Также известный как спиртовой уровень, градуированный выравнивающий пузырь используется для выравнивания телескопа, когда он помещается на основание. Это работает так же, как традиционный ручной спиртовой уровень.
    Опорная пластина строительного уровня — это область, на которой уровень крепится к штативу. Существует три различных типа опорных пластин, каждая из которых снабжена специальными инструкциями по креплению инструментов. При использовании резьбового основания инструмента его можно привинтить к резьбовой головке штатива. При использовании штатива с плоской или куполообразной головкой в нижней части штатива находится центральный болт, который необходимо вкрутить в уровень.
    Подготовка к использованию Dumpy Уровень
    При подготовке к установке строительного уровня убедитесь, что у вас есть правильный штатив, так как у штативов могут быть разные типы головок.
    - При использовании крепления с центральным болтом 5/8″: защитный колпачок от головки штатива следует надеть на любую из ножек штатива с помощью приспособления на крышке.
    - При использовании штативного крепления с резьбой: снимите защитный колпачок с резьбой и отложите в сторону. Отсоедините уровень от крепления корпуса и прикрутите штативную головку. После подключения к штативной головке наденьте защитный колпачок на крепление корпуса.
    После того, как вы нашли головку, подходящую для вашего инструмента, вы можете приступить к настройке.
    Установка строительного уровня
    Поместите уровень непосредственно на головку штатива после извлечения уровня из переносного футляра. Если уровень находится в другом месте, это может привести к повреждению прибора. После размещения на штативе следующим шагом будет навинчивание или прикручивание болтами к основанию штатива. Снимите защитные крышки с объективов и положите их в футляр для переноски. Вы также должны поместить солнцезащитный козырек на телескоп. После этих действий процесс монтажа завершен.
    Как пользоваться строительным уровнем
    1. Прежде чем устанавливать строительный уровень, убедитесь, что штатив устойчив и надежно установлен.
    2. Затяните крепление между строительным уровнем и штативом.
    3. Убедитесь, что четыре регулировочных винта не слишком плотно прилегают к выравнивающей опорной плите.
    4. Первое положение: выровняйте телескоп так, чтобы он располагался прямо над парой регулировочных винтов.
    5. С помощью регулировочных винтов отцентрируйте пузырек во флаконе со спиртом.
    6. Поместив оба регулировочных винта между большим и указательным пальцами, одновременно поверните оба винта в противоположных направлениях и следите за движением градуированного флакона со спиртом.
    7. Сдвиньте большие пальцы внутрь или наружу. Пузырь будет следовать за большим пальцем левой руки.
    8. Второе положение: когда пузырь находится в центре, поверните зрительную трубу на 90°.
    9. Повторяйте действие «большой палец внутрь, большой палец наружу», пока пузырь не окажется в центре второго положения.
    10. Верните зрительную трубу в первое положение и произведите надлежащую регулировку, чтобы убедиться, что инструмент все еще находится в горизонтальном положении.
    11. Переместите инструмент через различные этапы 360° и проверьте, выровнен ли инструмент во всех точках.
    12. Сфокусируйте свой уровень строителя, наведя телескоп на объект. Сначала он должен выглядеть размытым, но при повороте окуляра влево или вправо объект должен казаться более четким.
    13. После фокусировки окуляра наведите уровень прямо на конкретную цель.
    14. Удерживая перекрестие в фокусе, используйте ручку фокусировки, чтобы сделать указанный объект четким.
    15. Вы готовы к точным измерениям.
    Как проверить строительный уровень
    1. Проверьте свой строительный уровень. Есть ли повреждения? Какие-то детали сломаны?
    2. Возьмите 100-футовую рулетку и два измерительных стержня. Вам нужно будет находиться на большой открытой площадке. Чем ровнее, тем лучше.
    3. Установите строительный уровень на штатив.
    4. Найдите винты с накатанной головкой и поверните их, чтобы отрегулировать пузырьки по центру.
    5. Отмерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
    6. Считайте размер первого стержня с помощью строительного уровня. Подтвердите, что он измеряет 100 футов.
    7. Считайте и запишите расстояние до второго стержня.
    8. Если два расстояния считываются с помощью строительного уровня одинаково, ваш уровень откалиброван.
    9. Если нет, необходимо откалибровать устройство. Читайте дальше, чтобы узнать, как откалибровать строительный уровень.
    Как откалибровать строительный уровень
    1. Если вы уже проверили, нуждается ли ваш строительный уровень в калибровке, перейдите к шагу 9.
    2. Внимательно осмотрите строительный уровень. Есть ли повреждения? Какие-то детали сломаны?
    3. Возьмите 100-футовую рулетку и два измерительных стержня.
    4. Установите строительный уровень на штатив.
    5. Найдите винты с накатанной головкой и поверните их, чтобы отрегулировать пузырьки по центру.
    6. Отмерьте 100 футов от уровня строителя в противоположных направлениях. Поместите измерительные стержни в каждую точку.
    7. Считайте размер первого стержня с помощью строительного уровня. Подтвердите, что он измеряет 100 футов.
    8. Считайте и запишите расстояние до второго стержня.
    9. Если два расстояния считываются с помощью строительного уровня одинаково, ваш уровень откалиброван.
    10. Если нет, отрегулируйте флаконы с шага 4 на половину разницы в двух измерениях.
    11. Повторите измерения.
    12. Повторяйте процесс (шаги 6–8), пока расстояния не станут одинаковыми.
    Отметка контрольной линии
    Линия уровня или контрольная линия — это линия визирования, проходящая через зрительную трубу. Он создается на горизонтальном перекрестии и требует двух рабочих для установки.
    1. Оператор смотрит в окуляр зрительной трубы, в то время как дополнительный рабочий держит градуированную линейку или рулетку вертикально в точке измерения.
    2. Инструмент и рейка используются для сбора или передачи высот во время обследования местности и строительства зданий.
    3. Измерение начинается с репера с известной высотой или произвольной точки с предполагаемой высотой.
    Полезные советы для уровней Builder’s
    - Когда линза объектива не используется, она должна быть закрыта крышкой для предотвращения повреждения оборудования.
    - Съемные солнцезащитные шторки полезны для предотвращения бликов и защиты объектива.
    - Не поднимайте уровень за телескоп; всегда поднимайте его за основание.
    - Обязательно закручивайте оба винта одновременно и с одинаковой скоростью при выравнивании строительным уровнем.
    - Убедитесь, что строительный уровень выровнен по всем 360 градусам направления; если этого не сделать, измерения будут неверными.
    - Убедитесь, что регулировочные винты не затянуты слишком сильно — для получения наиболее точных результатов их необходимо ослабить.
    - Не смотрите на солнце в телескоп.
    - Держите оба глаза открытыми, когда смотрите в телескоп. Это предотвратит утомление глаз и избавит от косоглазия.
    - Наведенное изображение будет максимально четким, когда оно будет разделено перекрестием на четыре части. Это самое точное место на объективе.
    - Прыгание изображения называется «параллакс». С каждым движением поворачивайте ручку фокусировки до тех пор, пока изображение не перестанет прыгать.
    - Не прикасайтесь к штативу после установки строительного уровня. Это может вызвать проблемы с измерениями, а также с точностью уровня.
    - В случае с резьбовым основанием инструмент необходимо отвинтить перед его снятием.
    - При откручивании резьбового основания держите инструмент одной рукой. Кроме того, убедитесь, что вы держите инструмент за раму.
    Посмотреть все оптические уровни от Johnson Level.
    Ознакомьтесь с руководством Johnson Level о том, как использовать инструменты и уровни , чтобы узнать больше о том, как использовать информацию.
    ©2010 Johnson Level & Tool Mfg. Co., Inc.
    Руководство по выбору рейтинговой системы LEED
    Выбор рейтинговой системы LEED
    LEED — это ведущая в мире система управления проектами и показателями экологичного строительства, обеспечивающая комплексную основу для проектирования, строительства, эксплуатации и эффективности экологичных зданий. Рейтинговые системы LEED v4.1 и LEED v4 открыты для регистрации. Ознакомьтесь с определениями терминов в Глоссарии.
    Определите подходящую систему рейтинга
    Следующее правило 40/60 дает рекомендации для принятия решения, когда для проекта подходят несколько рейтинговых систем. Чтобы использовать это правило, сначала назначьте рейтинговую систему каждому квадратному футу или квадратному метру здания, а затем выберите наиболее подходящую рейтинговую систему на основе полученных процентов. Вся общая площадь пола проекта LEED должна быть сертифицирована по единой рейтинговой системе и подлежит всем предварительным требованиям и попыткам получения кредитов в этой рейтинговой системе, независимо от смешанной конструкции или типа использования пространства.
    - Если рейтинговая система подходит менее чем для 40 % общей площади здания или пространства проекта LEED, то эту рейтинговую систему использовать не следует.
    - Если рейтинговая система подходит для более чем 60 % общей площади здания или пространства проекта LEED, то следует использовать эту рейтинговую систему.
    - Если соответствующая рейтинговая система находится в пределах от 40% до 60% общей площади пола, проектные группы должны самостоятельно оценить ситуацию и решить, какая рейтинговая система наиболее применима.
    Обратитесь в USGBC для получения дополнительной поддержки. Ознакомьтесь с Минимальными требованиями программы LEED v4, чтобы убедиться, что LEED будет работать для вашего проекта, независимо от того, какую рейтинговую систему вы выберете.
    LEED для проектирования и строительства зданий (BD+C)
    Здания нового строительства или капитального ремонта. Не менее 60% проекта общая площадь пола должна быть полной к моменту сертификации (за исключением LEED BD+C: Core and Shell). В проекте должна быть указана общая площадь этажа всего здания.
    - LEED BD+C: Новое строительство и капитальный ремонт. Новое строительство или капитальный ремонт зданий, которые в первую очередь не обслуживают образовательные учреждения K-12, торговые центры, центры обработки данных, склады и распределительные центры, гостиничные или медицинские учреждения. Высотные жилые дома 4 этажа и более могут использовать New Construction или Multifamily Midrise.
    - LEED BD+C: Разработка ядра и оболочки. Здания, которые являются новым строительством или капитальным ремонтом для внешней оболочки и основных механических, электрических и сантехнических узлов, но без полной внутренней отделки. LEED BD+C: Core and Shell является подходящей системой оценки, если более 40% общей площади пола не заполнены на момент сертификации.
    - LEED BD+C: Школы. Здания, состоящие из основных и вспомогательных учебных помещений на территории школы K-12. LEED BD+C: Школы могут по желанию использоваться для высшего образования и неакадемических зданий в школьных кампусах.
    - LEED BD+C: Розничная торговля. Здания, используемые для осуществления розничной торговли товарами народного потребления. Включает в себя как зоны непосредственного обслуживания клиентов (демонстрационный зал), так и зоны подготовки или хранения, обеспечивающие обслуживание клиентов.
    - LEED BD+C: Центры обработки данных. Здания, специально спроектированные и оборудованные для удовлетворения потребностей в вычислительном оборудовании высокой плотности, таком как серверные стойки, используемые для хранения и обработки данных. LEED BD+C: Центры обработки данных относятся только к центрам обработки данных всего здания (более 60%).
    - LEED BD+C: склады и распределительные центры. Здания, используемые для хранения товаров, промышленных товаров, товаров, сырья или личных вещей, например, самосклады.
    - LEED BD+C: Гостиничный бизнес. Здания, предназначенные для гостиниц, мотелей, гостиниц или других предприятий в сфере услуг, которые предоставляют временное или краткосрочное жилье с питанием или без него.
    - LEED BD+C: Здравоохранение. Больницы, которые работают двадцать четыре часа в сутки, семь дней в неделю и предоставляют стационарное лечение, включая неотложную и долгосрочную помощь.
    - LEED BD+C: Малоэтажные дома и многоквартирные дома. Односемейные дома и многоквартирные дома (квартиры, кондоминиумы и т. д.), состоящие из единиц, которые разделены горизонтальными разделительными стенами таким образом, что единицы расположены друг над другом до трех кондиционированных этажей над землей.
    - LEED BD+C: Многоквартирный дом средней высоты. Многоквартирные дома (квартиры, кондоминиумы и т. д.), состоящие из блоков, разделенных горизонтальными перегородками таким образом, что блоки располагаются в четыре или более этажей (LEED v4 BD+C: Multifamily Midrise, LEED for Homes Midrise Pilot v2010). Примечание. Здания с четырьмя-пятью этажами могут использовать LEED Homes Multifamily Lowrise, если они имеют 80 процентов жилой площади ИЛИ, если они обязаны использовать ENERGY STAR для домов в рамках программы финансирования или поощрения.
    LEED для дизайна интерьера и строительства (ID+C)
    Внутренние помещения с полной внутренней отделкой. Кроме того, к моменту сертификации должно быть завершено не менее 60% общей площади проекта. В проектах ID+C помещения считаются незавершенными, если они не включают в себя мебель, приспособления и оборудование, предназначенные для регулярной эксплуатации помещения.
    - LEED ID+C: Коммерческие интерьеры. Внутренние помещения, предназначенные для других целей, кроме розничной торговли или гостиничного бизнеса.
    - LEED ID+C: Розничная торговля. Внутренние помещения, используемые для осуществления розничной торговли товарами народного потребления. Включает в себя как зоны непосредственного обслуживания клиентов (демонстрационный зал), так и зоны подготовки или хранения, обеспечивающие обслуживание клиентов.
    - LEED ID+C: Гостиничный бизнес. Внутренние помещения, предназначенные для гостиниц, мотелей, гостиниц или других предприятий в сфере услуг, которые предоставляют временное или краткосрочное жилье с питанием или без него.
    LEED для эксплуатации и обслуживания зданий (O+M)
    Здания, полностью введенные в эксплуатацию и занятые не менее одного года. В проекте могут проводиться работы по улучшению или практически не строиться. В проекте должна быть указана общая площадь этажа всего здания.
    - LEED O+M: Существующие здания. Существующие здания, которые в первую очередь не обслуживают образовательные, торговые центры K-12, центры обработки данных, склады и распределительные центры или гостиничные предприятия.
    - LEED O+M: Розничная торговля. Существующие здания, используемые для ведения розничной торговли товарами народного потребления. Включает в себя как зоны непосредственного обслуживания клиентов (демонстрационный зал), так и зоны подготовки или хранения, обеспечивающие обслуживание клиентов.
    - LEED O+M: Школы. Существующие здания, состоящие из основных и вспомогательных учебных помещений на территории школы K-12. Также может использоваться для высших учебных заведений и неакадемических зданий на территории школьных городков.
    - LEED O+M: Гостеприимство. Существующие здания, предназначенные для гостиниц, мотелей, гостиниц или других предприятий в сфере услуг, которые предоставляют временное или краткосрочное жилье с питанием или без него.
    - LEED O+M: Центры обработки данных. Существующие здания, специально спроектированные и оборудованные для удовлетворения потребностей в вычислительном оборудовании высокой плотности, таком как серверные стойки, используемые для хранения и обработки данных. LEED O+M: Центры обработки данных относятся только к центрам обработки данных всего здания.
    - LEED O+M: склады и распределительные центры. Существующие здания, используемые для хранения товаров, промышленных товаров, товаров, сырья или личных вещей (например, самосклад).
    - LEED O+M: многоквартирный дом. Существующие многоквартирные проекты с 20 или более квартирами, либо одно здание с 20 квартирами, либо несколько зданий в одном комплексе (например, 20 таунхаусов).
    LEED для развития микрорайонов (ND)
    Новые проекты застройки земель или проекты перепланировки, предусматривающие жилое использование, нежилое использование или сочетание. Проекты могут находиться на любой стадии процесса разработки, от концептуального планирования до строительства. Рекомендуется, чтобы не менее 50% общей площади здания приходилось на новое строительство или капитальный ремонт. Оцениваются здания в рамках проекта и объекты в общественной сфере.
